Вентиляционное отверстие в стене в квартире – Сквозь стены: вентиляция на улицу

Самая простая вытяжка в частном доме. Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью

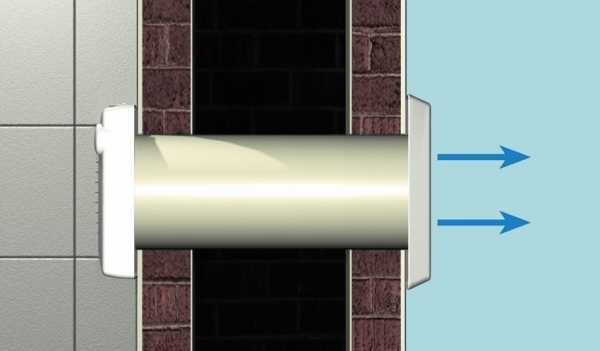

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

• фланца;
• заслонки;
• декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное перед

mirhat.ru

Если в квартире нечем дышать

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• П

www.ivd.ru

Вывод вентиляции через стену: особенности

Вентиляция является одним из важных факторов жизнеобеспечения человека в помещении. Для комфортного пребывания в доме свежего воздуха недостаточно, необходимо еще и движение воздушных потоков, а это обеспечивается приточно-вытяжным способом. Чтобы создать нормальные условия работы оборудования, производят вывод вентиляции через стену.

Принципиальная схема вентиляции.

Устраивают чаще всего вентиляцию на улицу в кухонных помещениях и санузлах многоэтажных домов. Наличие естественной вентиляции недостаточно, при перепаде температур появляется конденсат, неприятные запахи, что часто раздражает жильцов.

Типы вентиляционных устройств

Вентиляционные системы бывают 3-х типов:

• с естественной циркуляцией;
• с принудительным воздухоотводом;
• смешанная.

Работа естественной вентиляции является полностью автономной, ее циркуляция происходит без дополнительных механизмов и электричества. В помещении ее устройство представляет собой систему продухов и каналов, обычно имеющих вывод в стене. Из-за разницы температуры и давления в начале системы и в конце происходит естественный процесс перемещения воздуха (принцип сквозняка).

Достоинства, которыми обладает естественная вентиляция:

Схема естественной вентиляции.

1. Автономный режим работы.
2. Обеспечение естественных условий безвредных для жизнедеятельности человека.
3. Доступная цена на устройство и обслуживание.
4. Не включает в себя материалов, которые не дают образовываться и развиваться грибкам и бактериям.
5. Самостоятельно циркулирующий воздух, зависящий от температурных изменений. Это самый большой недостаток, так как при сильном ветре может произойти обратная тяга. А когда на улице стоит жара, воздух практически не циркулирует: для нормальной работы необходимо, чтобы наружная температура была ниже, чем внутри дома.

Естественную вентиляцию можно обнаружить в проектах старых построек и в некоторых современных. В многоэтажках вентиляционные каналы имеют вывод в том месте, где расположен стояк. Они расположены вертикально, по ним выводится воздух наружу. Раньше приточные каналы не предусматривались, так как считали, что свежий воздух будет проникать в квартиру через фрамугу в окне или через деревянные рамы. Дерево относится к дышащим материалам, но современное строительство предусматривает установку металлопластиковых окон, которые из-за своей герметичности лишены естественной циркуляции воздуха. И в связи с этим стали устанавливать и делать вывод принудительной вентиляции.

Вернуться к оглавлению

Установка приточной вентиляции

Схема принудительной вентиляции.

Чтобы хорошо функционировала естественная вентиляция, приточные отверстия располагают на поверхности наружной стены, а вытяжка имеет вывод на стене напротив или в другой комнате.

Клапаны можно расположить в различных местах:

• возле подоконника и радиатора отопления;
• в нижней или верхней раме окна;
• в стене, рядом с оконным проемом на высоте до 2 м.

Современные конструкции пластиковых окон уже имеют приточное окошко. Эта конструкция вентиляции оснащена фильтром и заслонкой, что позволяет регулировать работу клапана.

Можно вывести приточную вентиляцию через стену. Но в областях с суровым климатом подобное отверстие будет пропускать холодный воздушный поток, а стена возле него из-за конденсата будет покрываться инеем.

Разумнее всего будет устроить приточную вентиляцию в стене под окном рядом с трубами отопления. Воздушный поток, проникающий с улицы через клапан, проходя рядом с радиатором, будет нагреваться и уже в комнату попадет теплым.

Вентиляционный клапан выпускается различной конфигурации:

• круглой формы;
• прямоугольной;
• овальной.

Вернуться к оглавлению

Установка вентиляционного клапана под окном

Схема смешанной вентиляции.

Первым делом к стене прикладывается конструкция клапана и отмечается карандашом будущее отверстие. Далее необходимо проделать сквозное отверстие сечением 6 см. Для этого используется перфоратор с насадкой. Проем (вывод) выполняется под наклоном к улице примерно 7°

В проделанное отверстие помещается воздухоотводная трубка и утеплитель. Последний нужно уложить так, чтобы не оставались щели, иногда их заделывают при помощи пены.

Далее устанавливается конструкция клапана, чтобы он не соприкасался с трубкой. Следующим действием будет разметка на стене для устройства крепежа.

После того как будут просверлены отверстия, в них монтируются дюбели, устанавливается корпус, который шурупами прикрепляют к стене. И в завершение надевается передняя крышка, а с наружной стороны — решетка.

Таким образом устанавливается приточный клапан. По мере необходимости можно установить несколько клапанов в комнате. В продаже имеются и другие модели, которые оснащены заглушками и при необходимости закрываются.

Вернуться к оглавлению

Принудительная вентиляция: особенности

В устройстве принудительной вентиляции применяются довольно мощные вентиляторы, что позволяет регулировать системы. Например, если хозяева долго отсутствуют, регулятор можно установить на минимум, так как отключать ее не рекомендуется.

Схема вентиляционного клапана.

Если в систему не вмонтирован электрический нагреватель, то расход энергии будет незначительный. Устанавливая вентиляцию, отверстия для воздуха располагают непосредственно в направленное место, где обычно проводят больше время.

Для монтажа в энергосберегающих конструкциях домов проводят расчет и создают проект самой системы, а также устраивают вентиляционные каналы в каждом помещении. Расчеты и проект вентиляционной системы — ответственное дело, в связи с этим его лучше доверить специалисту. А вот монтаж можно выполнить самостоятельно, согласно готовому чертежу с требуемыми размерами и местами размещения элементов.

Вернуться к оглавлению

Установка приточно-принудительной системы

Наиболее простым способом обеспечения циркуляции свежего воздуха является установка приточных клапанов со встроенным вентилятором в стене. Ее монтаж производится следующим образом.

В несущей стене, ведущей на улицу, проделывают отверстие тем же способом, что и при установке приточной конструкции. В выполненный проем помещается трубка воздуховода. Во внутреннюю часть трубки устанавливается вентилятор.

С улицы на трубу устанавливается решетка.

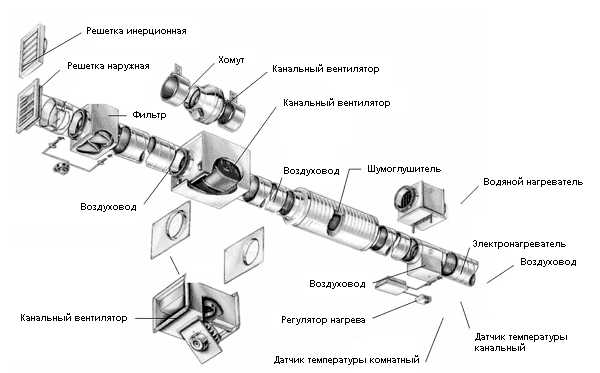

Внутри комнаты на стену устраивается агрегатное устройство, где располагается фильтр, который пропускает воздушные массы. Фильтр необходим для очищения от вредоносных испарений, далее воздушные массы проходят через шумопоглотитель и в последнюю очередь через электронагреватель. Он необходим в зимнее время для подогрева холодного воздуха с улицы.

Устройство приточно-принудительной системы может распределять воздух по комнатам, но при наличии воздуховодов. Для того чтобы воздух распределялся по помещениям, к агрегату монтируют отводы из пластика или нержавеющей стали, а их концы закрываются решетками.

Монтаж вентиляционной системы полностью связан с инженерно-техническими коммуникациями в зависимости от конструкции постройки и архитектурных решений. Специалисты при проектировании вентиляции учитывают специфику здания. В связи с этим должны соблюдаться правила безопасности.

Вернуться к оглавлению

Противопожарная безопасность системы вентиляции

Особое внимание при проектировании и эксплуатации сооружения уделяется автоматической противопожарной системе. Она учитывается при строительстве любого объекта, а также при установке вентиляции. Эти меры необходимы при допущении каких-либо ошибок при устройстве.

Вентиляционная система должна быть оснащена защитой здания от случайного проникновения огня в систему воздуховода. При возникновении пожарной ситуации автоматическое устройство должно прекратить распространение огня самозакрывающимися клапанами. При монтаже вентиляции необходимо использовать огнеупорный материал для изготовления воздуховодов и дополнительных элементов.

Какой бы тип вентиляции ни был выбран, ее установку можно произвести самостоятельно. Главное, иметь представление о предстоящей работе и соблюдать все требования.
