Электрический щиток в деревянном доме – инструкция, фото и видео-уроки, цена

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

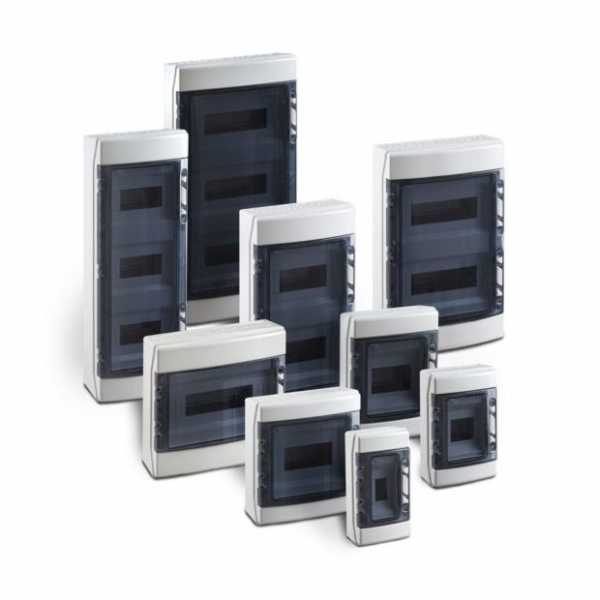

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

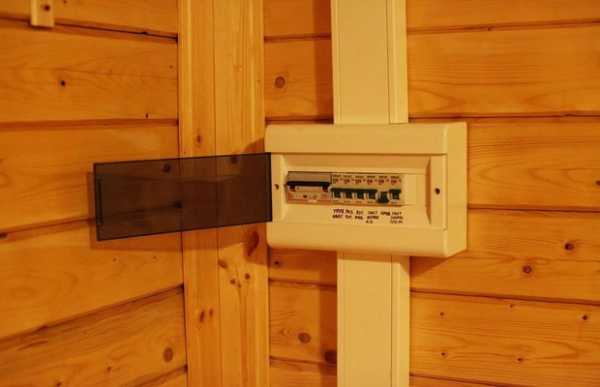

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

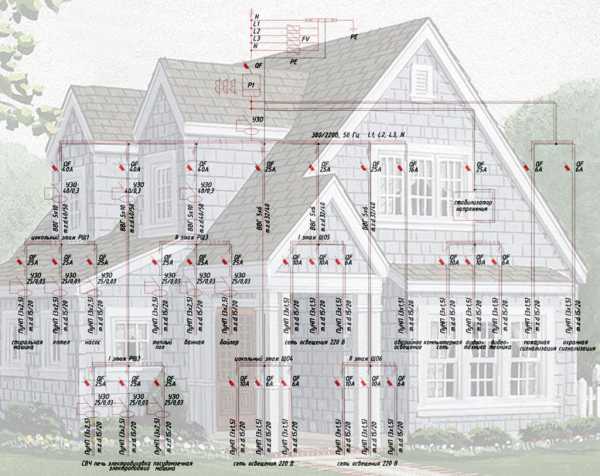

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

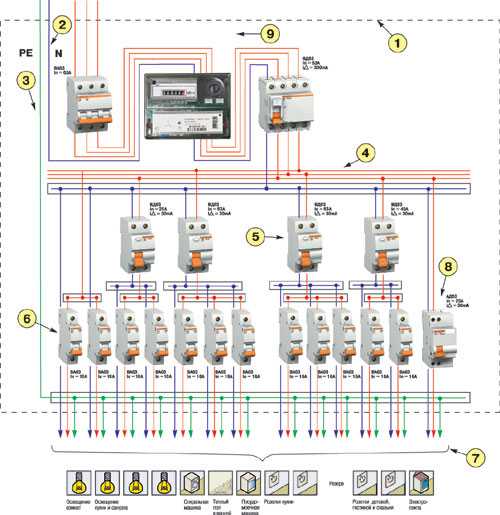

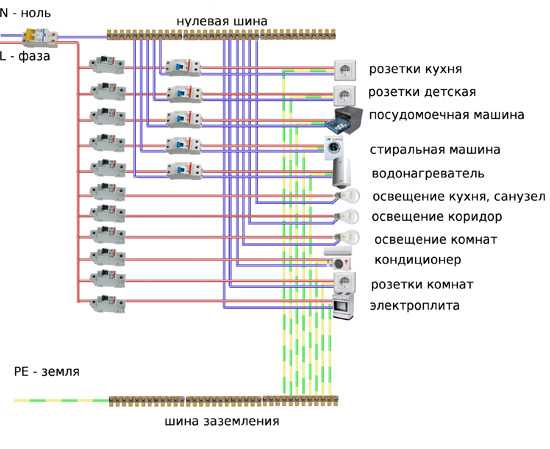

Для большей наглядности схему электрощита можно изобразить так:

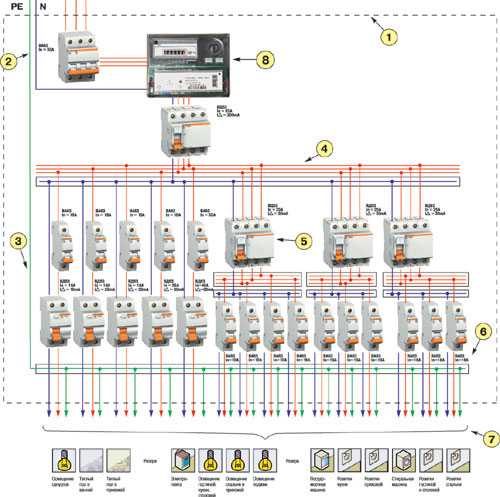

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;

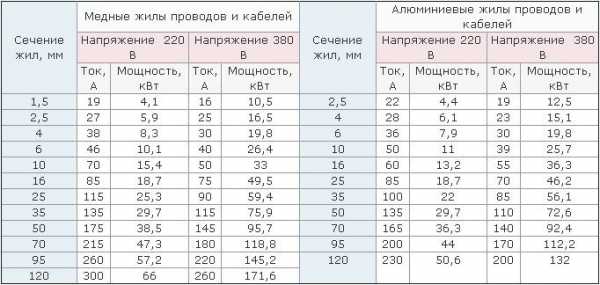

• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

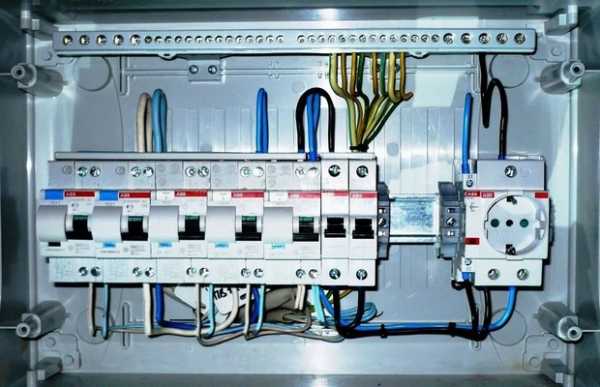

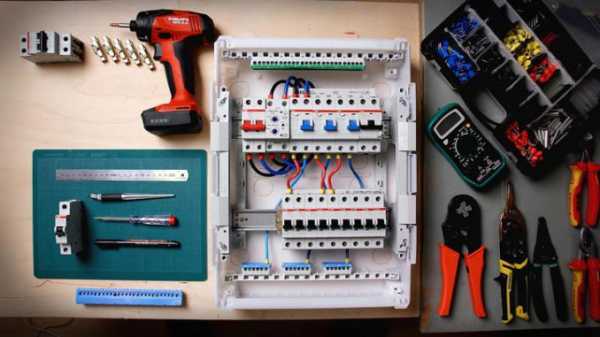

Разделываем кабели и монтируем модули

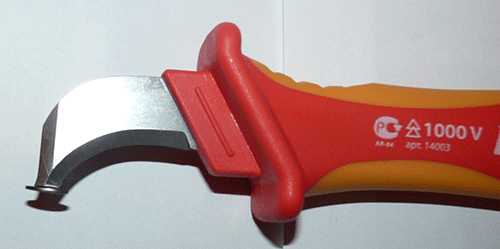

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

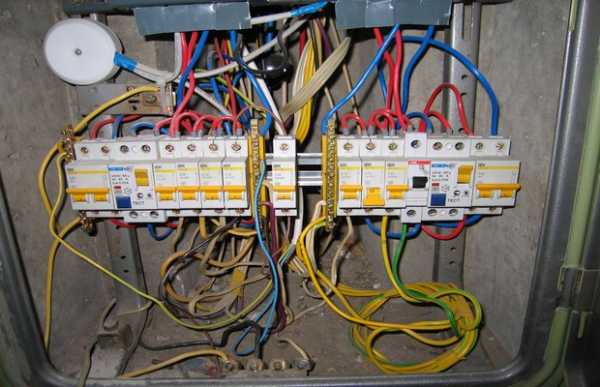

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

• все провода внутри щитка должны быть такого же сечения, как и вводной провод;
• любой модуль должен иметь вход вверху, выход — внизу;
• если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

• предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
• фиксация модулей на дин-рейках с помощью специальных крепежей;

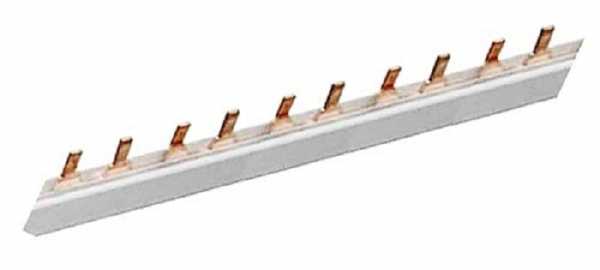

• установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
• раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
• монтаж нулевого провода. Все провода монтируются за дин-рейкой;
• подтяжка всех соединений с помощью отвёртки;

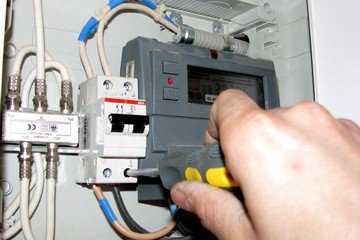

• подача напряжения на автомат ввода и проверка работоспособности модулей;
• проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

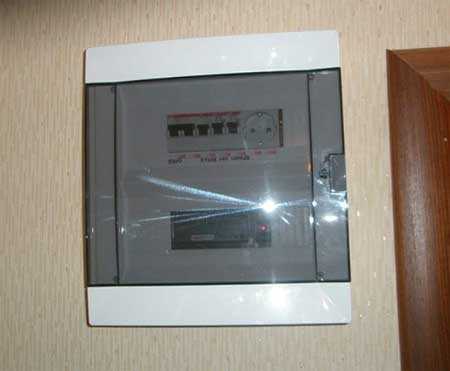

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

profazu.ru

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/  Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

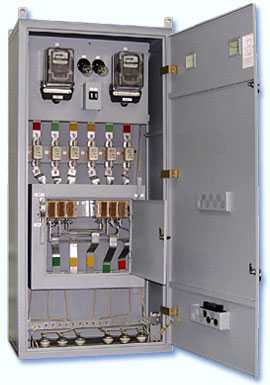

Вводной щит

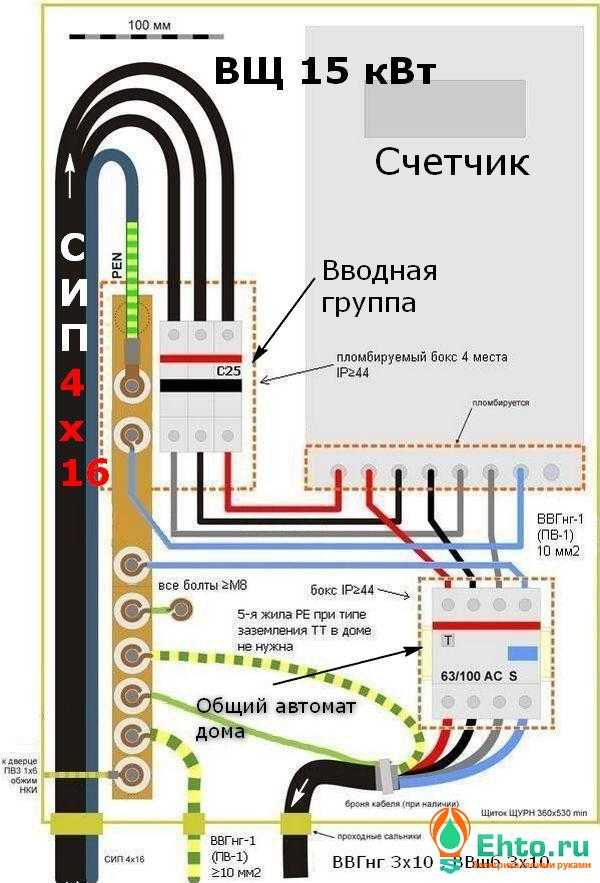

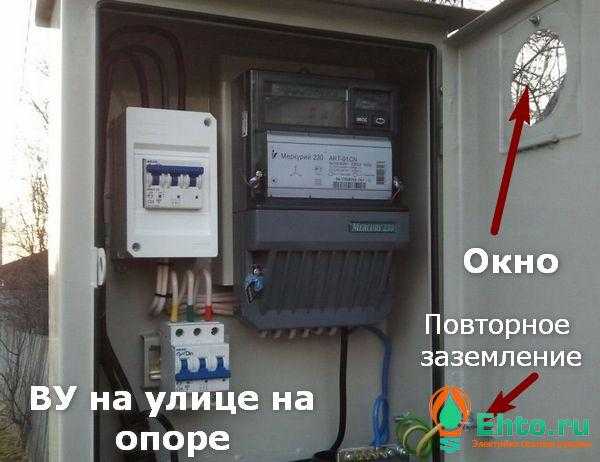

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

Распределительный щит (ЩР)

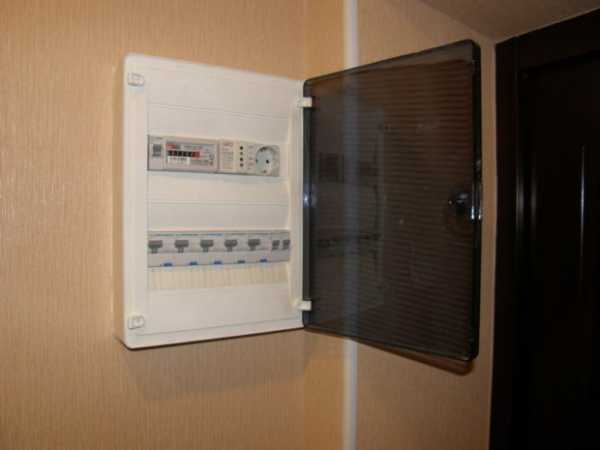

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

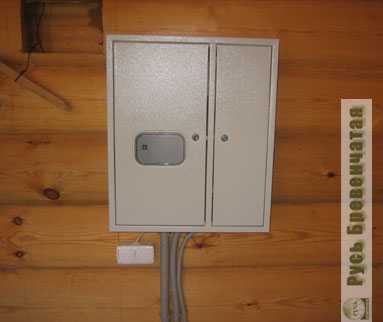

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

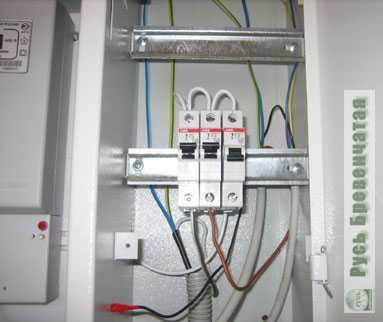

Установка оборудования в щит

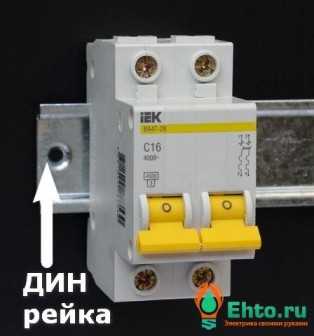

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм². В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Похожие посты:

ehto.ru

подключение автоматов, схема, расключение электрического щитка

Электросчетчики и узо

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

1

Электрический щит – для чего нужен в доме

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

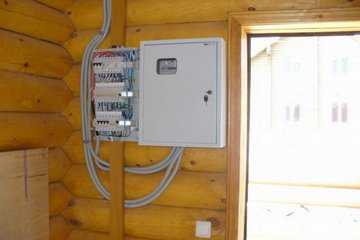

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

2

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

3

Схемы электрощита – составляем сами

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

• на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
• какую мощность потребляет каждая группа;
• сколько отдельных групп потребителей всего;
• где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

4

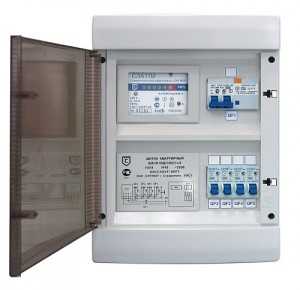

Комплектующие – какой щит и модули выбрать

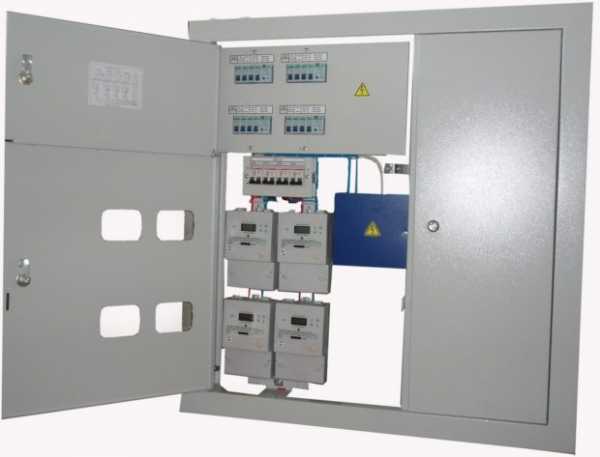

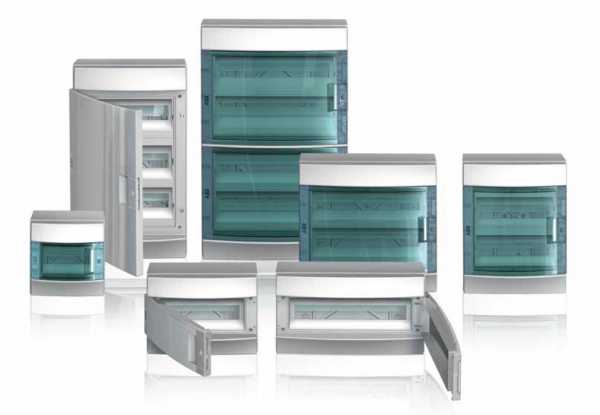

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

• номинальную силу тока;
• ток, при котором срабатывают автоматы;
• скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.

5

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

• соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
• вход располагают вверху, выход – снизу;
• запрещается зажимать многожильный провод без наконечников НШВИ;
• чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

6

Подключение кабелей – ввод и разделка внутри щитка

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

7

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Эксплуатация электрощитка

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

obustroen.ru

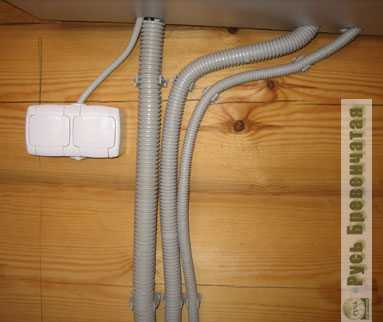

Как провести электрику в деревянный дом, как установить УЗО

часть 2

По просьбе наших посетителей, интересующихся не только процессом изготовления сруба, но и всеми дальнейшими работами по строительству своего дома, мы начинаем рассказ об особенностях организации электрики в загородном доме.

Сразу отмечу, что подключением дома к внешним сетям и внутренней электрической разводкой должны заниматься специалисты. Тем не менее, если у вас есть опыт работы с электрическими сетями, либо Вы просто хотите знать все тонкости электроснабжения загородных домов, то этот материал — для Вас.

Обычно коттеджи запитываются от одно- или трехфазных внешних сетей. Тут, как говорится, кому как повезло. Разумеется, трехфазные сети, как правило, обеспечивают возможность получения большей нагрузки.

Как правило, ввод в дом осуществляется через внешнюю стену от ближайшего столба. Расстояние не должно превышать 20 метров, иначе провода будут испытывать большие нагрузки (от ветра, налипшего снега и т.д.). Часто на входе в дом ставят автоматический выключатель (автомат) который можно отключить при возникновении чрезвычайной ситуации (пожара и т.д.). От этого автомата кабель уже идет к счетчику. И входной автомат и счетчик пломбируются контролирующими органами.

После счетчика вы можете развести внутренние сети уже по своему усмотрению.

Входной автомат имеет установленную ограничительную мощность (исходя из выделенных Вам электрических мощностей).

Самый тонкий вопрос — организация заземления и зануления. Мы все привыкли, что в розетках и вилках (однофазных сетей) у нас присутствуют 3 контакта: фаза, ноль и земля. Очень хорошо, если к Вашему дому приходят все эти три провода (при однофазном подключении), либо 5 проводов при трехфазном (3 провода 3 фаз, ноль и земля).

Сложнее, когда Вы имеете 2 провода при однофазном или 4 провода при трехфазном подключении (т.е. вместе с фазой(-ми) идет только нулевой провод).

По идее, Вы должны у себя на участке вырыть глубокую яму (до глубины постоянного залегания грунтовых вод) заложить туда что-то металлическое и массивное и соединить этот предмет с контактом заземления в ваших розетках. К сожалению это трудно реализуемо. И дело не только в неприятных земляных работах, дело в том, что это заземление должно обеспечивать очень малое сопротивление, а поливать каждый день из леечки Вашу зарытую бочку вам вряд ли понравится 🙂

К счастью решение вопроса существует, поскольку забота о хорошем заземлении ложится на обеспечивающие Вас электричеством органы. В этом случае, даже если к Вам приходит один провод зануления/заземления (т.н. называемый PEN, Вы можете выделить из него PE (т.е. заземление) и N (т.е. нейтраль или нулевой провод).

Конечно это будет несколько условно, но достаточно безопасно. А если Вы оборудуете Ваш щиток специальными приборами УЗО (устройство защитного отключения), то Вы можете считать себя в безопасности, но об этом чуть позже.

В интернете можно найти несколько десятков схем подключения домов, но мы приводим на наш взгляд три наиболее удачных варианта подключения к трехфазной сети (см. материал в конце страницы): два варианта для режима раздельного подвода PE и N, и один вариант объединенного подвода PEN. Это самый дешевый и поэтому самый распространенный вариант. Именно так подключался я сам. Отмечу, что порядок подключения к однофазной сети аналогичен.

Обратите внимание на эту последнюю схему (Вариант 3 — копия схемы приведена ниже) — на входе мы имеем провод (зеленую шину) PEN, далее она раздваивается. Часть уходит на шину заземления (остается зеленой), а вторая часть (ставшая голубой) минуя входной автомат (для автомата важны только фазы) уходит к счетчику и затем к УЗО. После выхода с УЗО мы получаем уже две совершенно разных шины. Если Вы случайно замкнете эти два провода (т.е. землю и новоиспеченный ноль) у Вас выключится УЗО, сигнализируя об утечке тока.

Теперь поговорим об УЗО. Устройства защитного отключения появились сравнительно недавно, поэтому об их предназначении у многих (даже у специалистов со стажем) бытует неверное представление. Основное заблуждение в том, что если УЗО рассчитано на 16 ампер, то при 17 амперах оно сработает. Как ни странно, но это не так. Внимание! Если у Вас не будет утечки тока, то УЗО НЕ СРАБОТАЕТ при превышении тока выше указанного для него! Т.е. оно не защитит Ваши сети от короткого замыкания.

Для защиты от короткого замыкания предназначены автоматические выключатели (в просторечии — автоматы). Так для чего нужны эти УЗО (кстати, недешевые игрушки). Так вот, они предназначены для защиты человека от утечек тока. Кто не помнит кусающуюся при прикосновении стиральную машину или холодильник. Вот это и есть утечка тока. И если автоматы срабатывают при достаточно существенных токах короткого замыкания, то для гибели/увечья человека достаточно гораздо меньших токов (см. график).

Для полноценной защиты Ваших сетей нужно совместное применение УЗО и автоматов. Более того, УЗО бывают разные и отличаются силой тока срабатывания (10, 30, 100 и 300 мА). Общая рекомендация следующая. На входе коттеджа или квартиры должно стоять так называемое пожарное УЗО с током срабатывания 100 или 300 мА. Оно предназначено для отключения сети при возникновении пожара, что очень важно для наших деревянных домов. Ставить на входе УЗО с токами 30мА не рекомендуется — будут постоянные отключения.

Итак, через УЗО в 300 мА мы завязываем всю электрическую сеть в доме. А вот, через УЗО 30 мА или 10 мА мы подключаем тех потребителей, где возможны утечки. Прежде всего это помещения, связанные с водою (ванная, туалет, кухня, бойлерная, насосная станция и т.д.). Не помешает вывести на УЗО все розетки — хуже не будет. А вот освещение выводить на УЗО смысла нет, вероятность поражения током мала, наоборот, может получиться только хуже. Представьте, темным вечером у Вас срабатывает УЗО на кухне. Если при этом еще и погаснет свет, то это только усугубит ситуацию.

Обратите внимание на тот факт, что, в отличие от автоматов, на УЗО замыкаются и нулевые провода. Но самое главное — нулевые провода вышедшие из разных УЗО нельзя соединять вместе — сработают эти УЗО, сигнализируя об утечке.

Так как же работает наше УЗО. Очень просто. Оно представляет собою трансформатор тока: две обмотки, через одну протекает входящий в УЗО ток, а через вторую — ток, прошедший через нагрузку, т.е. выходящий. Если все нормально и утечки тока на сторону на нагрузке не было, то входящий и выходящий токи равны и УЗО работает в штатном режиме. Если же произошла утечка (например, нулевой кабель замкнут на корпус стиральной машины, а Вы к ней прикоснулись), то часть тока уйдет через Ваше тело и УЗО моментально сработает.

Но, достаточно теории, рассмотрим практику. На момент первоначальной редакцииэтой статьи (июль 2009г.) я подключил дом к внешней трехфазной сети, установил распределительный щиток, запитал от него временный вагончик, вывод к колодцу (для временного насоса) и единственную розетку в основном доме. Для организации дальнейшей разводки было необходимо установить окна и двери (на данный момент это уже практически сделано, см. статью), ошкурить и покрасить внутреннюю поверхность сруба дома.

На фото выше показана распределительный щит, установленный в доме. Подвод внешних сетей организован под землею, что, несомненно, удобнее и эстетичнее (на это нужно получить согласие собственника подстанции, в данном случае она была частной и особых препон владельцы подстанции не строили, а наоборот помогали советами). Подвод был осуществлен алюминиевым кабелем в дополнительной пластиковой гофре (левый кабель см. правое фото выше). Алюминий был использован для экономии и создания качественного контакта с проводами на столбах (там также использовался алюминий). Кстати на столбах для присоединения были использованы зажимы орехи, это гораздо надежнее обычной скрутки, особенно для алюминия.

Примечание из 2017г — сейчас я бы конечно и подводку от столба к дому выполнил бы медным проводом.

Также алюминиевым проводом была осуществлена разводка в вагончик (средний кабель). Вся остальная внутренняя и внешняя разводка выполнялась и будет выполняться медным кабелем NUM и опять в пластиковой гофре. Кабель NUM наиболее предпочтителен для организации внутренней (особенно скрытой) проводки, он имеет 3 уровня изоляции, один из которых обладает самозатухающим эффектом (при возникновении возгорания от короткого замыкания и пр.).

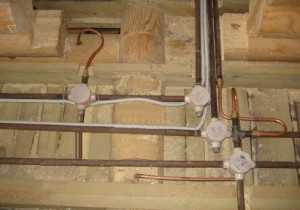

Кстати проводка в доме предполагается быть скрытой и будет выводиться из распредщитка в специально сделанный прямоугольный канал в стене сруба (см. левое верхнее фото)

На следующих фото показана внутренняя организация распределительного щита. В левой его части размещен электронный двухтарифный счетчик (внешняя сеть подключается напрямую к нему, без дополнительного автомата — это требования собственника электросетей) — более подробно это показано на правой нижней фотографии.

После счетчика три фазы поступают на спаренный автомат, размещенный над счетчиком, а далее — на пожарное УЗО (3 фазы, ток утечки 300 мА), также расположенное над счетчиком, правее автомата. Таким образом входная группа приборов сосредоточена в левой части металлического шкафа.

Внутрення разводка в щитке выполнена одножильным медным кабелем сечение 4 кв.мм. Поскольку он был только одного цвета — то янаматывал на него изоленту различных цветов. Желто-зеленая — земля, голубая — ноль, красная — входные фазы и т.д.

Вновь остановимся на организации заземления. На вход дома подается только 4 провода (3 фазы и так называемый PEN, т.е. объединенный ноль и земля). Кстати, владельцы подстанции очень тщательно следят за хорошей землей, тем более, что подстанция проходит частые освидетельствования и проверки. Ими найден очень разумный выход. Нулевой кабель с помощью металлического шеста вбит в русло ручья, протекающего неподалеку.

Еще раз обратим внимание на схему подключения Варианта 3 (см. ниже). Вошедший кабель заземления/зануления (PEN) выводится на нижнюю плашку (см. фото слева ниже). Эта плашка соединена с корпусом щитка, что обеспечит защиту от удара током при возникновении какой-нибудь утечки. Так вот, уже с этой плашки голубым кабелем отводится земля, становящаяся теперь нулем к пожарному УЗО. С выхода этого УЗО идет разводка фаз по потребителям.

Поскольку сейчас задействована только одна фаза, то на нее повешено 3 автомата (рис. ниже справа).

С левого автомата кабель уходит в вагончик, где организована внутренняя локальная сеть со своим щитком (фото ниже слева).

В данном щитке отдельно, только через автомат (левый из трех), запитано освещение вагончика. А два других автомата (предназначенные для розеток) запитаны через УЗО с током отсечки 30мА (см. самый левый блок с синим выключателем).

На этом оборудование электроснабжения пока завершено.

Обратим ваше внимание, что при проектировании начинки электрощитка, необходимо иметь в виду, что УЗО занимают 2 позиции по ширине на DIN-линейках (если УЗО 3-х фазное, то 4 позиции). Поэтому, если Вы планируете защитить с помощью УЗО несколько потребителей, то проверьте — хватит ли у Вас места в щитке для всех УЗО и автоматов.

Приложения. Схемы распределительных щитов в загородных домах

Вариант 1. Схема группового распределительного щита коттеджа (PEи N раздельны)

В приведенной ниже схеме все группы защищены УЗО с чувствительностью не менее 30 мА.Электрооборудование санузлов, влажных помещений, где ток утечки наиболее опасен, защищается УЗО с отключающим дифференциальным током 10 мА для обеспечения полной безопасности.

1. Пластиковый или металлический корпус щита
2. Соединительные элементы нулевых рабочих проводников
3. Соединительный элемент зажимов РЕ проводника, а также проводника уравнивания потенциалов
4. Соединительный элемент фазных проводников групповых цепей
5. Выключатель дифференциального тока
6. Автоматические выключатели
7. Линии групповых цепей
8. Счетчик

Вариант 2. Схема группового распределительного щита индивидуального здания (дома или дачи) — (PEи N раздельны)

В приведенной схеме все основные устройства выделены в отдельные группы.Предназначенные для защиты людей устройства дифференциальной защиты с чувствительностью 30 мА установлены на все основные группы потребителей, кроме освещения комнат, где маловероятен контакт человека с токоведущими частями, и климатизатора, который должен быть дополнительно заземлен.

1. Пластиковый или металлический корпус щита.
2. Соединительные элементы нулевых рабочих проводников
3. Соединительный элемент РЕ проводника, а также проводника уравнивания потенциалов.
4. Соединительный элемент фазных проводников групповх сетей
5. Выключатель дифференциального тока
6. Автоматические выключатели
7. Линии групповых цепей
8. Дифференциальный автоматический выключатель
9. Счетчик

Вариант 3. Схема группового распределительного щита для индивидуального жилого дома (PEN: т.е. PEи N объединены) — взята за основу нашим клиентом

На вводе в коттедж устанавливается УЗО с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования). Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки,короткого замыкания и токов утечки. Группа из УЗО и трех автоматических выключателей предназначена для защиты розеток. Трехфазный автоматический выключатель и УЗО защищают мощные потребители (например, электроплита). Последняя лини, состоящая из одного УЗО и двух автоматических выключателей предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).

1. Пластиковый корпус щита
2. Соединительный элемент нулевых рабочих проводников
3. Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов
4. Соединительный элемент входных выводов защитных аппаратов групповых цепей
5. Автоматический выключатель дифференциального тока
6. Выключатель дифференциального тока
7. Автоматические выключатели
8. Линии групповых цепей
9. Счетчик

Перейти ко второй части статьи — практическому описанию монтажа электрики в доме.

spbrb.ru

8 советов, как выбрать распределительный щит: виды электрических щитков

Содержание статьи

Чтобы гарантировать надежное и безопасное функционирование системы электроснабжения, в жилых домах и на предприятиях используют распределительные щиты, в которых находится защитное и распределительное оборудование. Такие приборы должны отвечать самым строгим требованиям к безопасности и отличаться высокой механической прочностью, поэтому покупать их лучше в проверенном месте. Специализированный интернет-магазин «Электрика Дешево» предлагает большой выбор качественных распределительных щитов от лучших производителей мира, которые вы можете приобрести по самым выгодным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и правильно выбрать распределительный щит.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них. Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях.

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

• главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
• вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;

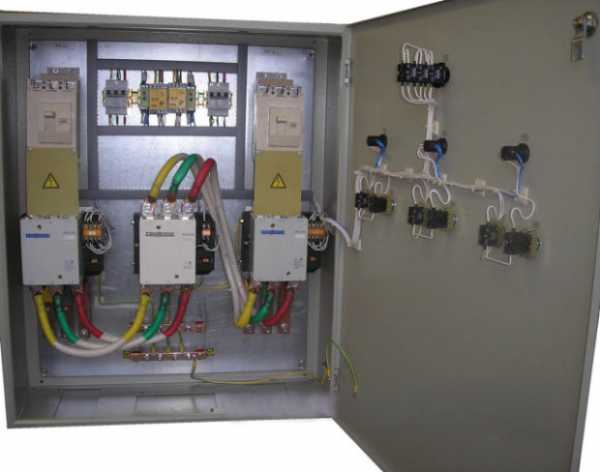

• аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
• щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
• щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

• накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
• встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
• напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

• достаточная удаленность от пожаро- и взрывоопасных веществ;
• хорошая естественная вентиляция;
• легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
• желателен достаточный уровень естественной освещенности.

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

№5. Защита щитка от пыли и влаги

Степень влаго- и пылезащиты выбирается в зависимости от условий эксплуатации оборудования:

• для установки в помещениях подойдут щитки с защитой по стандарту IP21, IP31 и IP32;
• для установки на улице щиток должен иметь защиту не менее IP54, а также уплотненные двери и герметичные вводы для кабелей.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

remstroiblog.ru

Электрощиток для дачи: комплектация и установка

Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.

Это относится и к монтажу электрической проводки во всех строениях дачного участка.

Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

• Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
• Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
• Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
• К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Элементы, устанавливаемые на щите

Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.

Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.

Несколько советов по выбору электрошкафа:

• Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
• Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
• Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
• Проследите, чтобы DIN-рейки легко отодвигались или вынимались.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Схема сборки

Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.

Сборка электрощита производится в следующем порядке:

1. Установить DIN-рейки 35 мм для:
   • Нулевой шины – на изоляторах;
   • Шины заземления — непосредственно на корпус;
   • Пакетников;
   • Счетчика.
2. Подвести вводной кабель в верхний левый угол шкафа.
3. Установить там же вводной автомат.
4. Установить две шины для ноля и заземления.
5. Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.



6. Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.

   Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.

7. Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
8. Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
9. Заглушить оставшиеся неиспользуемые отверстия для проводов.

Образец схемы сборки электрощита в дачном доме представлен на этом фото:

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

• Ноль N – синий
• Фаза L – красный
• Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

• Подключить электросчетчик в соответствии с приложенной к нему схемой.
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

elektrik24.net
