Бесконтактный счетчик электроэнергии – 7 лучших счетчиков электроэнергии — Рейтинг 2019 (топ 7)

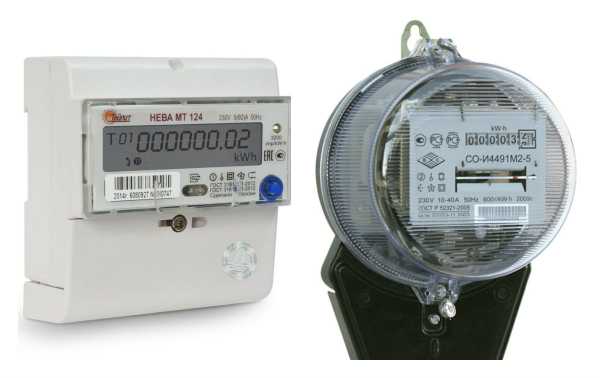

Выбор электросчетчика, какой лучше: электронный или индукционный

Какой счетчик электроэнергии лучше поставить в квартире: разделение по типу конструкции

По типу конструкции эти устройства можно разделить на:

• электронные;
• индукционные (электромеханические).

Как же определить, какой электросчетчик лучше поставить в квартире? Рассмотрим подробно возможные варианты.

Положительные и отрицательные стороны электронного электросчетчика

Отличить электронный электросчетчик по внешнему виду несложно – на лицевой панели у него расположен жидкокристаллический дисплей, на который и выводятся данные по расходу. Работа построена на прямом измерении электричества, которое учитывается микросхемой и остается в памяти устройства.

Преимущества	Недостатки
Точное считывание информации, что вкупе с памятью препятствует кражам электричества	Для электронных электросчетчиков губительны сильные перепады напряжения
Минимальная погрешность в показаниях	Высокая стоимость
Возможность установки двух- или трехтарифного устройства	Не слишком надежны и дороги в ремонте

Плюсы и минусы индукционных счетчиков электроэнергии

Здесь затраченное электричество считается при помощи двух индукционных катушек, проходя через которые создает магнитное поле. Именно оно крутит алюминиевый диск, а уже с него (посредством шестеренок) вращение передается на ролики с цифрами. Рассмотрим достоинства и недостатки таких устройств:

Преимущества	Недостатки
Индукционные электросчетчики надежны. Процент поломок низок	Нет возможности приобретения двух- или трехтарифного прибора
Невысокая стоимость	Погрешность в показаниях
Не чувствительны к перепадам напряжения	Позволяют кражи электричества

Критерии выбора электросчетчиков: на что обратить внимание

Разберем, какой электросчетчик лучше поставить в квартире и на что обратить внимание.

Очень важно! Если вы уже приобрели счетчик, а он (по каким-то причинам) не подошел, вернуть его обратно в магазин не получится. Ведь в техническом паспорте продавцом уже проставлена печать о гарантии, а значит, другой покупатель от такого товара откажется.

Приобретение электросчетчиков (с установкой или без неё), рекомендованных НЭСК

Во избежание недоразумений рекомендуем пользоваться только теми счетчиками, которые рекомендованы НЭСК. В их перечень входят счетчики отечественного производства всех типов: однофазные и трехфазные, однотарифные и многотарифные, а также полифункциональные приборы, использующиеся для непрерывного отслеживания показаний.

Электронный счётчик

Все счетчики, имеющие рекомендацию НЭСК:

• Защищены от помех и наведенных Э/М полей.

• Помещены в корпуса из пожаробезопасных материалов.

• Просты в эксплуатации, обслуживании, и установке.

• Надежны и обладают длительным гарантийным сроком эксплуатации (не менее 6-и лет).

• Разумеется, приборы, рекомендуемые компанией, снабжены всеми положенными сертификатами.

Необходимая документация и правила оформления электросчетчиков

Перед тем, как поменять счетчик электроэнергии в квартире, нужно обратиться в обслуживающую организацию с письменным заявлением, приложив копию техпаспорта нового устройства и предоставив паспортные данные. После утверждения заявления есть два пути – электромонтер приходит в квартиру в оговоренное время и производит замену, либо хозяин меняет счетчик, предоставляя снятый в обслуживающую компанию для подтверждения показаний. Там же подписывается акт установки электросчетчика с отметкой о лице ее производившем. Один экземпляр акта остается у владельца, второй у представителя организации, обслуживающей местные электросети.

Индукционный счётчик

После самостоятельного монтажа в оговоренный срок (не позднее месяца с момента установки прибора учета электроэнергии) обслуживающая организация направляет в квартиру контроллера. Он проверяет правильность подключения и опломбирует электросчетчик. Стоимость опломбировки зависит от решения обслуживающей организации. В некоторых регионах такая услуга предоставляется бесплатно.

Стоимость электросчетчиков, их замены и монтажа

Перед тем, как выбрать электросчетчик для квартиры, стоит узнать, какова стоимость его монтажа или замены. Это поможет спланировать общие затраты. Чтобы облегчить читателю решение по этому вопросу, приведем средние расценки по России, по состоянию на январь 2018 года.

Подробнее об услуге по замене счетчика

Переход на современную модель счетчика расхода электроэнергии позволяет существенно сократить ежемесячные расходы на оплату электричества. Для этого надо приобрести многотарифный счетчик и заказать его установку (оформляется как одна услуга). Такие счетчики осуществляют раздельный учет энергии, потребляемый в дневные и ночные периоды. Учитывая, что ночной тариф в 4 раза ниже, чем дневной, абонент получает возможность экономии своих средств за счет использования особенно энергоемких электроприборов преимущественно в ночное время.Оформление заказа на замену счетчика не займет много времени. Нужно просто выбрать нужный раздел меню в ЛКК и затем заполнить формы в открывшемся окне.Стоимость данной услуги зависит от выбора конкретной модели счетчика и места (адреса) его установки.

Срок эксплуатации электросчетчика в квартире

Дополнения в Постановление № 442 от 2017 г. внесли корректировку в срок эксплуатации приборов учета. Сегодня она составляет 6 лет. Это касается старых устройств. Для новых же поверочный интервал составляет 10-30 лет. Данные об этом можно найти в технической документации прибора.

По истечении времени разрешенной эксплуатации счетчика электроэнергии им можно продолжать пользоваться до вынесения предписания энергосбытовой организацией о замене. Вот тогда его придется заменить.

Важно и то, кто должен оплачивать замену прибора учета. Постановлением №442 регламентируется, что замена производится за счет собственника жилья. Это значит, что в приватизированных квартирах она производится на средства владельца, а в помещениях, находящихся в соц. найме – за счет обслуживающей организации.

Еще один вопрос – может ли собственник самостоятельно установить или заменить счетчик электроэнергии в квартире при поломке или желании установить многотарифный вместо однотарифного. Закон это позволяет, но есть нюансы оформления этих действий.

nesk-kabinet.com

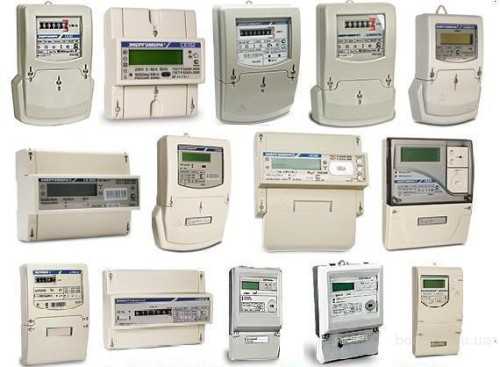

Современные приборы учета — электронные счетчики электроэнергии: особенности устройства и эксплуатации

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Виды приборов

Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.

При этом различают несколько вариантов счетчиков.

Они делятся:

• по принципу подключения – на приборы прямого и трансформаторного включения;
• по измеряемым величинам – на однофазные и трехфазные;
• по конструкции – на механические, электронные и гибридные;
• по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
2. Обладает меньшими размерами по сравнению с механическими.
3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Примите к сведению: первая проверка проводится на заводе – ее дата указывается в паспорте прибора.

Одновременно с достоинствами обычно выделяют некоторые недостатки. К ним относят более высокую стоимость и их ненадежность: несмотря на уверения производителей, электронные модели приходится менять чаще механических. Последние способны работать несколько десятков лет, так как в них практически нечему ломаться.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.

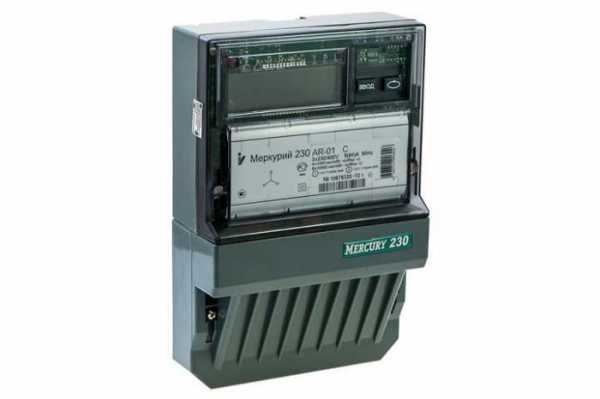

2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения. Это помогает в снятии показаний счетчика.

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.

Это поможет сократить расходы в случаи поломки или установки нового.

Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.

Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.

Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:

ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

www.house-heating.msk.ru

Смогут ли электронные смарт счетчики предотвратить кражу электроэнергии

Кража электрической энергии началась примерно с тех пор, как Томас Эдисон основал в 1878 году Edison Electric Light Company. В 1886 году Daily Yellowstone Journal опубликовал отчет о том, что «большое количество беспринципных лиц производит незаконное подключение к электросети и ворует электроэнергию Эдисон». Представительство компании ответило подключением дополнительных динамо-машин в систему с целью вывести из строя незаконно подключенное оборудование.

Проблема с воровством электроэнергии актуальна и до сих пор. Согласно данным недавнего исследования, глобальные потери от хищения электрической энергии в 2015 году составили примерно 89.3 миллиарда долларов США. При этом первое место заняла Индия (16,2 миллиарда долларов), второе Бразилия (10,5 миллиардов долларов), и на третьем месте Россия (5,1 миллиардов долларов).

Принятие новых умных сетей (Smart Grid) и умных счетчиков, а также внедрение новых технологий позволяет улучшить систему обнаружения хищения электроэнергии.

Общие способы воровства электроэнергии

Существует довольно большое количество способов воровства электрической энергии. Самым простым из них можно назвать подключение к линии электроснабжения до электрического счетчика или же его шунтирование. Более сложные схемы, как правило, направлены на снижения количества измеряемой электросчетчиком энергии путем внесения изменений в схемы его соединения или вмешательство в сам рабочий процесс электросчетчика.

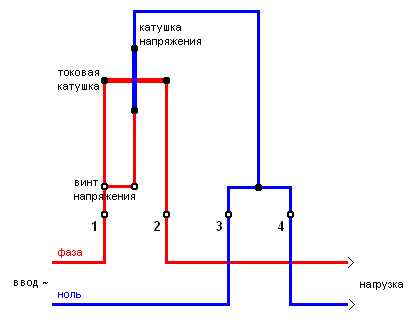

К внешним изменениям можно отнести – замена местами подключения фаза – ноль, полное отсоединение нейтрального провода, обеспечения контура протекания тока через землю, а не через нейтраль, отсоединение одного из фазных проводов от электросчетчика.

Когда речь заходит о вмешательстве в работу самого электросчетчика, то здесь пальму первенства занимает мощный магнит. Это связано с тем, что электроизмерительные приборы для своей работы используют магнитные устройства, и внешние магнитные поля способны оказывать существенное влияние на точность измерения. Размещенный рядом со счетчиком мощный магнит может насытить магнитные сердечники датчиков и тем самым  внести существенное негативное влияние на работу счетчика, вплоть до его полной остановки.

«Интеллектуальный» измерительный блок

За последнее десятилетие энергокомпании развернули компанию по замене старых электромеханических счетчиков новыми электронными, или как их называют «умными» счетчиками. Это способствует снижению краж электроэнергии.

«Интеллектуальный» электросчетчик включают в себя микроконтроллер и датчики измерения тока и напряжения, двунаправленные и беспроводные системы связи, функции создания отчетов и определения неисправностей, а также различные методы выявления хищения электроэнергии и предотвращения фальсификации результатов измерения.

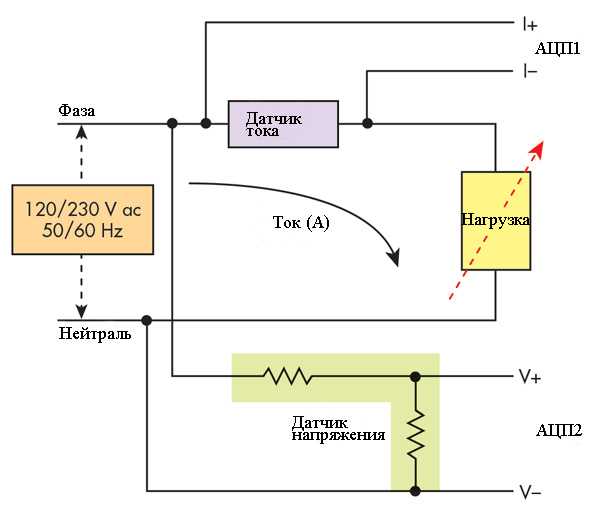

На рисунке ниже показан наиболее распространенный метод измерения потребляемой мощности с помощью аналого-цифрового преобразователя АЦП работающего с микропроцессором и датчиков тока и напряжения:

Применение такой схемы сокращает энергопотребление самого счетчика практически к нулю, так как микроконтроллер практически все время пребывает в режиме малого потребления или спящем режиме и просыпается только в случае необходимости выполнения измерений, приема или передачи данных, или же в случае возникновения предупреждений.

Меры против несанкционированного доступа

Умный счетчик использует несколько методов для обнаружения и предотвращения несанкционированного доступа. Для предотвращения вмешательства в работу электросчетчика необходимо ограничить к нему доступ. При попытке несанкционированного доступа к корпусу прибора об этом должен извещаться микроконтроллер.

Для предотвращения кражи электричества путем обвода фазного провода мимо счетчика или замены местами проводов фазы и нейтрали, необходимо измерять ток на нейтральном проводе. Если существует разница между входящим и выходящим током – происходит утечка электроэнергии.

Для трехфазных симметричных сетей ток нулевого провода должен быть равен нулю. Слишком большой ток в нулевом проводе может говорить о несанкционированном подключении в какой-то фазе.

Защита от внешних магнитов

Внешние магниты способны оказывать очень негативное влияние на измерительные трансформаторы тока ТТ.

Трансформатор тока является одним из наиболее популярных устройств измерения тока в цепях переменного напряжения. Ниже показан его принцип работы:

Протекая через шину или провод, переменный ток создает магнитный поток в сердечнике трансформатора, который потом индуцирует переменный ток во вторичной обмотке. Если в первичной обмотке будет протекать ток нагрузки, то во вторичной обмотке протекает ток первичной, деленный на N (количество витков вторичной обмотки). Выходной ток трансформатора тока будет потенциально изолирован от напряжений и токов первичной цепи.

Если на прибор будет действовать сильное внешнее магнитное поле, то оно может привести к насыщению сердечника трансформатора тока и ввести ошибки в его работу. Проще говоря – вывести его из строя.

Есть несколько способов борьбы с таким явлением:

1. Если трансформатор тока является встроенным в счетчик устройством, то необходимо добиться такого его расположения внутри устройства, чтобы ограничить доступ внешних магнитных полей. Если добиться такого расположения не представляется возможным, то необходимо предусмотреть его экранирование от внешних магнитных полей.
2. Также возможен вариант с заменой трансформатора тока на катушку Роговского. Данная катушка не имеет металлического сердечника, и применение внешних магнитных полей никак не повлияет на точность ее измерения.
3. Существует вариант с использованием измерительного шунта. В качестве шунта может быть использован резистор малого напряжения. Этот метод обеспечивает довольно точное измерение, однако это прямой метод измерения и нужно выполнять специальные защиты для системы управления.
4. Помещение рядом с уязвимым элементом датчика магнитного поля. Когда значение магнитного поля превысит допустимое значение (несмотря на его полярность), датчик подаст сигнал в микроконтроллер о том, что магнитное поле превысило допустимое.

Защита источника питания

Силовой трансформатор для питания системы управления счетчика тоже является уязвимым к внешним магнитным полям, как и трансформатор тока. Успешная атака на блок питания может привести к полному отключению электросчетчика.

Если смарт счетчик потребляет мало мощности, то одним из вариантов обеспечения надежности питания является реализация drop-cap топологии, которая не требует наличия трансформатора. drop-cap источник использует емкостное сопротивление конденсатора для уменьшения напряжения.

На рисунке ниже показана схема питания drop-cap источника для трехфазного электронного счетчика:

Конструкция использует TPS54060 60В/0,5А понижающий регулятор с интегрированным на стороне высокого напряжения MOSFET транзистором. Использование трех фаз позволяет получить приемлемое значение пульсаций постоянного тока.

Входная цепь каждой фазы состоит из трех компонентов: входного конденсатор (для фазы 1 С39), который понижает напряжение сети благодаря своему емкостному сопротивлению,  токоограничивающий резистор R92 и стабилитрон D17, который не пропускает напряжение на положительном цикле и разряжает конденсатор C39 на отрицательном цикле переменного тока. Значения С39 и R92 выбираются на основании требуемого значения выходного напряжения источника питания.

Напряжение трех фаз выпрямляется и заряжает конденсатор С102 и формирует напряжение постоянного тока для DC-DC преобразователя.

Устройство блока питания использующего конденсатор вместо трансформатора дешевле и требует меньших габаритов для размещения в счетчике. Тем не менее, существуют два серьезных ограничения, которые необходимо учитывать:

1. Конденсатор должен выдерживать амплитудное напряжение переменного тока и величина пропускаемого тока должна быть пропорциональна емкости. Конденсатор должен иметь большое рабочее напряжение и большую емкость, а это довольно дорогостоящая комбинация. Поэтому такой способ питания применяют, как правило, к устройствам с очень низким энергопотреблением.
2. При отсутствии трансформатора отсутствует потенциальная развязка между силовым напряжением и напряжением питания системы, что не совсем хорошо.

Если токи устройства довольно большие, то без трансформатора обойтись не удастся. Для такого варианта источника питания обязательно наличие экранирования и месторасположения в труднодоступных для вредителей местах. Иногда необходимо предусматривать резервные источники питания (батареи), чтобы обеспечить довольно длительную работу до обнаружения и устранения источника магнитного поля.

Разработки против воровства

Ниже приведена схема устройства, которое включает в себя много функций против воровства электроэнергии описанных ранее. Схема позволяет проектировщику выбирать, либо применить емкостной источник питания, либо источник питания с трансформатором.

Для источника питания с трансформатором необходимо предусмотреть установку датчика Холла возле трансформатора. Это необходимо для обнаружения попыток незаконного вмешательства в работу электросчетчика с помощью сильного магнита. Необходимо предусмотреть резервное питания, в случае если атака с магнитом закончится успехом.

Если резервный источник батарея, то необходимо минимизировать потребление энергии датчиком Холла.

Приведенная выше конструкция использует микроконтроллер MSP430F67791A, который включает в себя целый ряд режимов работы с низким энергопотреблением, несколько высокоточных сигма-дельта АЦП (∑Δ), а также несколько контактов для регистрации событий, например несанкционированные вскрытие корпуса. Данный контакт зафиксирует вскрытие даже в случае отключенного питания электросчетчика.

Данный счетчик будет продолжать считать значения предыдущего большего тока, а не того который протекает сейчас, в случае обнаружения сильного магнитного поля, которое приложено для вывода счетчика из строя.

Продолжение следует

Проблемы хищение электроэнергии наибольшие в Индии и Бразилии, но они также актуальны и для других стран. Например, в Канаде, согласно оценкам BC Hydro, потери составили около 3%, что составило примерно 850 ГВт-час. А этой энергии могло хватить для питания 77000 домов, и стоимость данной энергии составила порядка $ 100 млн.

По статистике самыми большими похитителями электроэнергии являются производители марихуаны. В попытке скрыться от правоохранительных органов они прокладывали длинные подземные кабельные линии, подключались напрямую к высоковольтным линиям и устанавливали силовые трансформаторы.

Указанные выше методы борьбы с хищением электроэнергии могут значительно сократить способы незаконного подключения к электросетям, однако игра в кошки – мышки продолжается.

elenergi.ru

Какой поставить счетчик электроэнергии. Рекомендации по выбору счетчика электроэнергии

Установка прибора учета электрической энергии требует грамотного подхода. Не все счетчики одинаковы: они различаются по конструкции, по классу точности, по количеству подключаемых фаз, по способу тарификации. Какой поставить счетчик электроэнергии, как сделать правильный выбор? Ответим на эти и другие вопросы.

Классификация счетчиков в зависимости от устройства

Все счетчики электрической энергии делятся на два типа:

• индукционные;
• электронные.

Индукционный счетчик электроэнергии

Основу конструкции индукционных счетчиков составляет электромеханическое устройство, собранное из катушки напряжения, катушки тока, металлического диска и счетного механизма. Принцип действия прибора в следующем.

1. При подключении счетчика к электрической сети и подсоединении потребляющего энергию устройства, две катушки начинают взаимодействовать друг с другом.
2. Возникает магнитное поле, которое воздействует на диск, заставляя его вращаться.
3. Вращающийся диск передает движение оси, которая, в свою очередь, через червячный шестеренчатый механизм передает сигнал счетному механизму.
4. Счетный механизм отображает количество потребленной электроэнергии с погрешностью, соответствующей классу точности прибора.

Преимущества индукционных счетчиков в следующем:

• сравнительно низкая стоимость прибора;
• простота обслуживания и ремонтопригодность;
• продолжительный срок службы.

Недостатком является высокий процент погрешности: большинство моделей – класса 2,5 и 2,0.

Электронный счетчик электроэнергии

В электронном счетчике механизмы отсутствуют (за исключением счетного механизма в некоторых моделях). Принцип работы таких счетчиков.

1. Электрический ток подается непосредственно к электронной схеме, состоящей из полупроводников и микросхем.
2. Микросхемы измеряют количество электроэнергии, потребляемой различными устройствами.
3. Результаты измерений выводятся на табло.

Достоинства приборов такого типа:

• компактность и сравнительно малый вес;
• более высокая точность измерений;
• наличие электронного табло;
• возможность использования для учета потребления электроэнергии по нескольким тарифным планам;
• возможность программирования коэффициента трансформации для сетей учета с трансформаторами тока;
• дополнительные функции (например, дистанционное или автоматическое включение/отключение потребителей).

Недостатком электронных счетчиков является их высокая стоимость и сложность в ремонте.
Прежде чем купить счетчик электроэнергии, следует определиться, к трехфазной сети будет осуществляться подключение или к однофазной. После этого требуется выяснить возможность осуществления учета по нескольким тарифным планам и в соответствии с этим выбрать счетчик электроэнергии: цена различных по функциональности моделей существенно отличается.

Классификация счетчиков по количеству подключаемых фаз

Приборы учета потребляемой электроэнергии бывают одно- и трехфазными.

1. Однофазные счетчики: счетчик электроэнергии однофазный подключают, соответственно, к однофазной сети 220 В, состоящей из двух проводов. При этом потребление электроэнергии не должно превышать 10 кВ. Учитывается максимальный ток, на который рассчитан счетчик. Для большинства моделей он составляет 50 А.
2. Трехфазные счетчики электроэнергии: соответственно, такие устройства подключаются к трехфазной сети 380 В, которая может быть трех- или четырехпроводной (с «нулем» или без «нулевого» провода). Чаще всего они используются на промышленных предприятиях и в сетях учета коммунальной электроэнергии в многоэтажных жилых дома.

Классификация счетчиков по тарифности

Различают следующие виды приборов учета.

1. Однотарифный – самый распространенный вид, ведущий подсчет в одном тарифном плане. Используется как в быту, так и на производстве.
2. Двухтарифный – работает в двухтарифном плане (дневном и ночном). Позволяет экономить средства предприятиям, работающим в несколько смен (ночной тариф существенно меньше дневного). Устанавливается также в домах с электрической системой отопления.
3. Многотарифный – ведет учет одновременно по нескольким тарифным планам.

Классификация по виду энергии

На производственных предприятиях мощные электродвигатели вырабатывают реактивную электроэнергию, поступающую в общую сеть. Для ее учета необходимы счетчики реактивной энергии, чувствительные к реактивной составляющей. Это помогает экономить средства. Реактивную энергию учитывают только трехфазные приборы.

Общие рекомендации по выбору счетчиков электроэнергии

При выборе счетчика необходимо руководствоваться следующими правилами.

1. Вначале определяется вид сети. На табличке (паспорте) старого счетчика нужно обратить внимание на наличие обозначений: 220/230 В – для однофазного счетчика, 230/400 В – для трехфазного. Соответственно, новый счетчик должен быть такого же типа.
2. Необходимо учитывать, какую нагрузку должен выдерживать счетчик. Чаще всего суммарная нагрузка всех потребителей в обычном доме (квартире) не превышает 50 А. В том случае, если этого недостаточно (например, при использовании электрической системы отопления), устанавливается счетное устройство для максимального тока в сети 100 А. Проверить это можно по номиналу входных автоматов.
3. Количество тарифов определяет потребитель в зависимости от режима потребления электроэнергии и установленного оборудования. Выбор следует согласовать с возможностями энергетической компании.
4. Крепление счетчика бывает различным. Для боксов с din-рейкой рекомендуется выбирать прибор с соответствующим креплением. Для наружной установки лучше подходят модели ЩУР-8, ЩУ-1Н-9 и БИЗ (в блоке защиты).
5. Дополнительные функции (подсветка дисплея, работа от встроенного аккумулятора, возможность измерения частоты сети, мгновенной мощности и т.п.) не оказывают влияние на работу счетного устройства.
6. Приобретать счетчик следует с пломбой и оттиском в паспорте, подтверждающими соответствие заявленному производителем классу точности. Необходимо обращать внимание на дату проведения метрологической поверки: год и квартал отображаются на пломбе и оттиске, а кроме того, в паспорте указывают точную дату за подписью поверителя. Дата поверки должна соответствовать межповерочному интервалу (от 6 до 16 лет, в зависимости от модели прибора). Счетчик после установки опломбирует также и энергоснабжающая компания.
7. Класс точности прибора должен соответствовать требованиям нормативных документов.

Лучшие производители счетчиков электроэнергии

Среди множества фирм, предлагающих свои приборы учета электроэнергии, следует выделить таких производителей.

1. Ставропольский «Энгергомер» обеспечивает своей продукцией как Россию, так и некоторые соседние страны. Стоимость приборов – в пределах 13-330 евро.
2. Производителем счетчиков «Меркурий» является ООО «Инкотекс» (производственные мощности расположены в России и за рубежом). Компания выпускает счетчики вех типов. Счетчик электроэнергии «Меркурий» трехфазный является сложным и дорогим прибором. Устройство оснащено COM-портом для соединения с компьютером, что удобно для программирования счетчика. Устанавливают такие счетчики, как правило, в учетных сетях производственных предприятий.
3. МЗИП – Московский завод измерительных приборов занимается производством счетчиков электроэнергии наряду с другой радиоаппаратурой.

Как правильно подключить электросчетчик

Обладая элементарными знаниями электротехники, выполнить эту задачу будет не сложно. Схема подключения у различных приборов учета практически одинакова. Для подключения необходимо соблюдать определенные правила (рассмотрим на примере однофазного счетчика).

1. Изучаем техническое описание к прибору: документ обязательно содержит схему подключения. Кроме того, она должна быть отражена на внутренней стороне клеммной крышки.
2. Устанавливаем счетчик в щиток (распределительный ящик), надежно закрепленный на стене.  Заводим в щиток обесточенный входящий кабель и отходящий провод внутренней разводки. Определяем и отмечаем, какие жилы будут подключены к фазе, а какие – к «нулю».
3. Подсоединяем провода в соответствии с маркировкой: вход фазы – клемма №1, выход фазы (к потребителю) – клемма №2, вход нулевого проводника – клемма №3, выход нуля – клемма №4.
4. После монтажа приглашаем специалиста из энергетической компании, который проверяет правильность подключения и опломбирует счетчик.

В заключение предлагаем ознакомиться с видео о том, как выполняется подключение электрического счетчика специалистами.

recn.ru
