Электрика в деревянном доме своими руками для чайников – пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео » Аква-Ремонт

Содержание

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

Содержание статьи

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

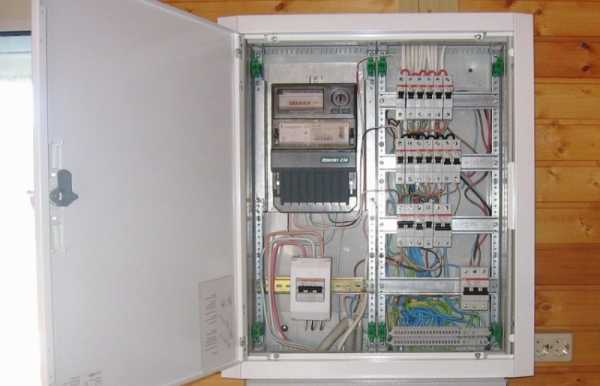

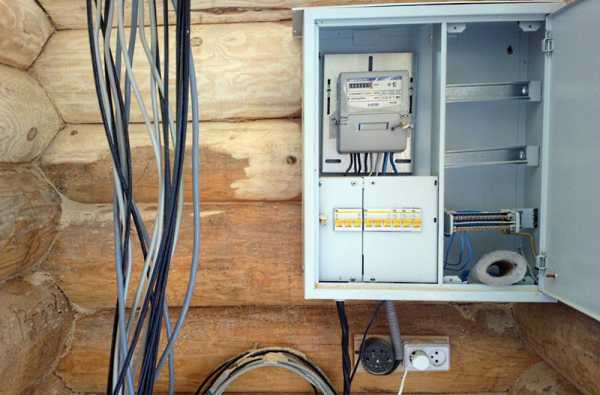

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

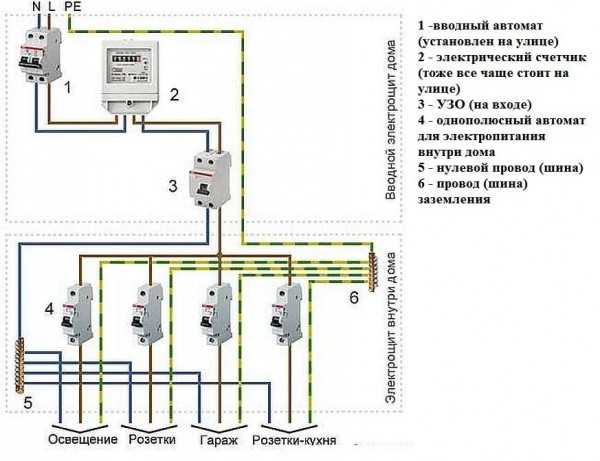

Вариант построения схемы электроснабжения дома

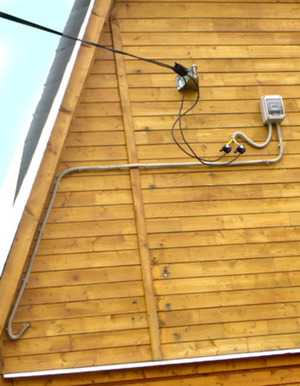

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

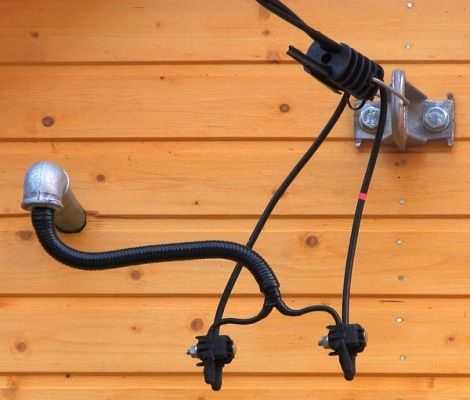

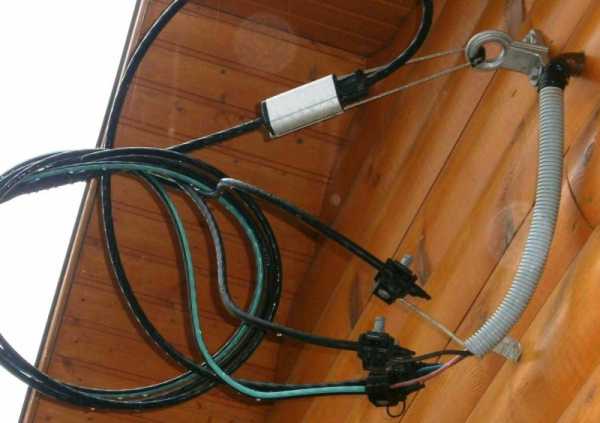

Организация ввода в дом

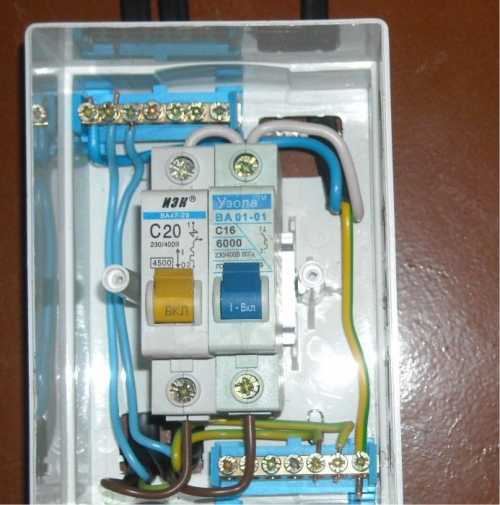

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

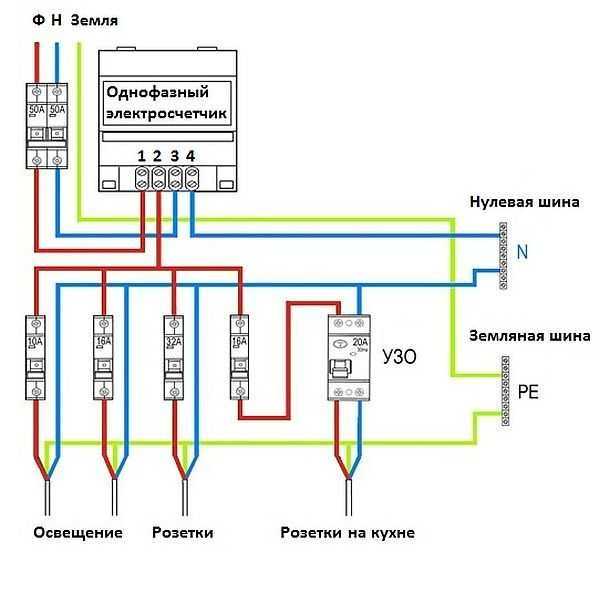

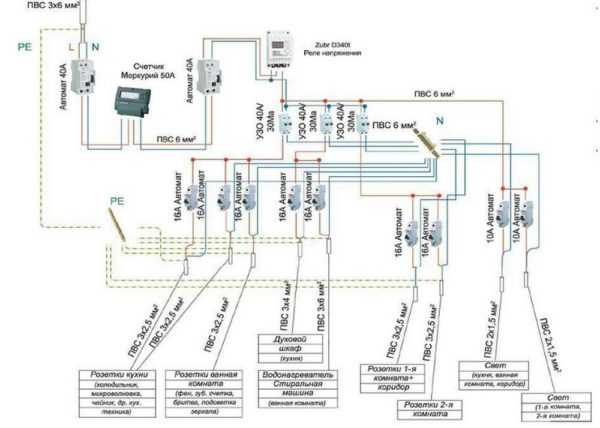

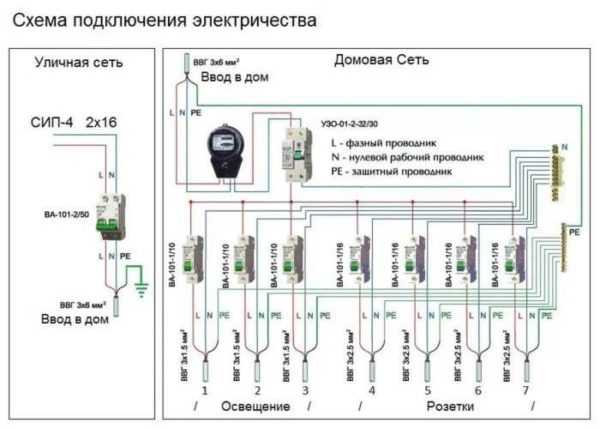

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

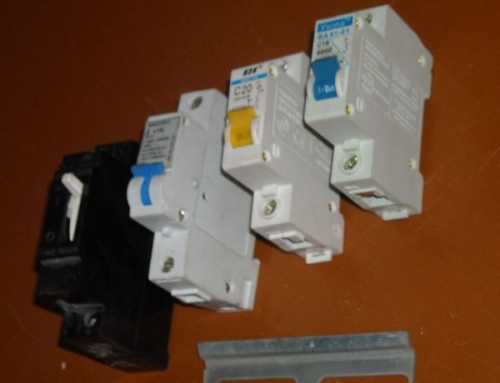

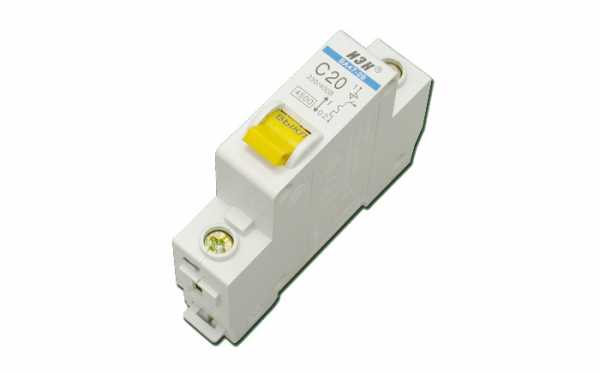

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

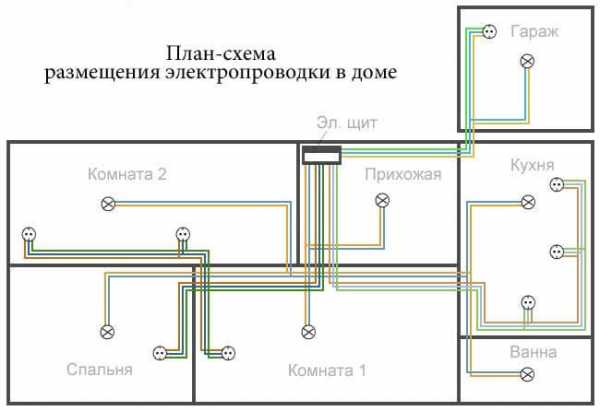

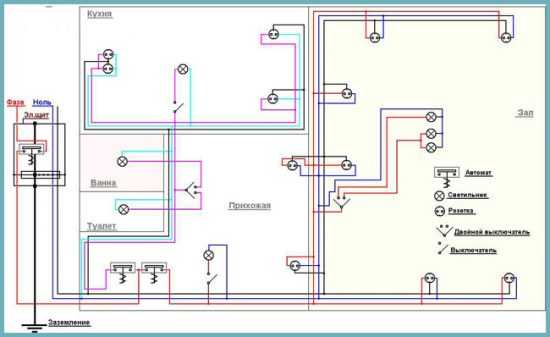

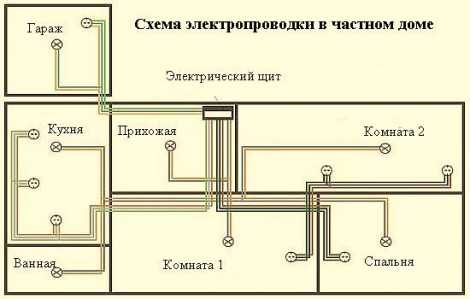

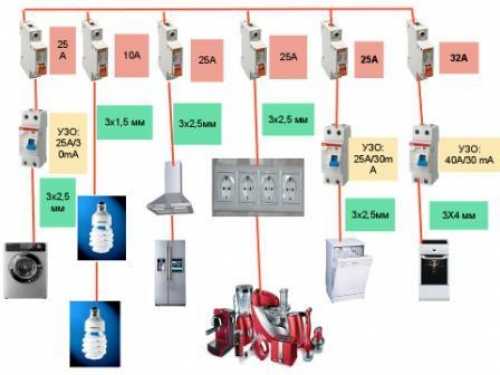

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

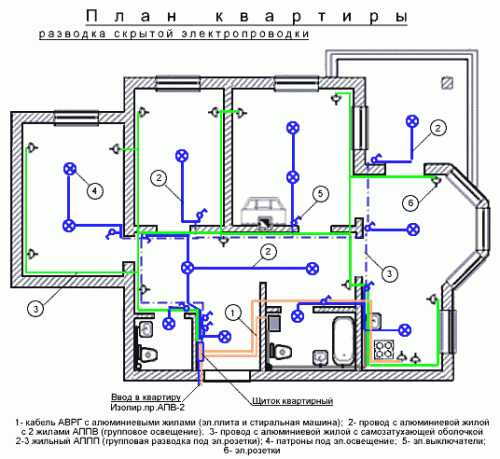

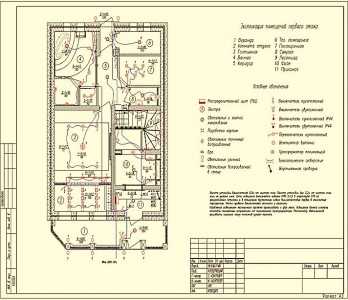

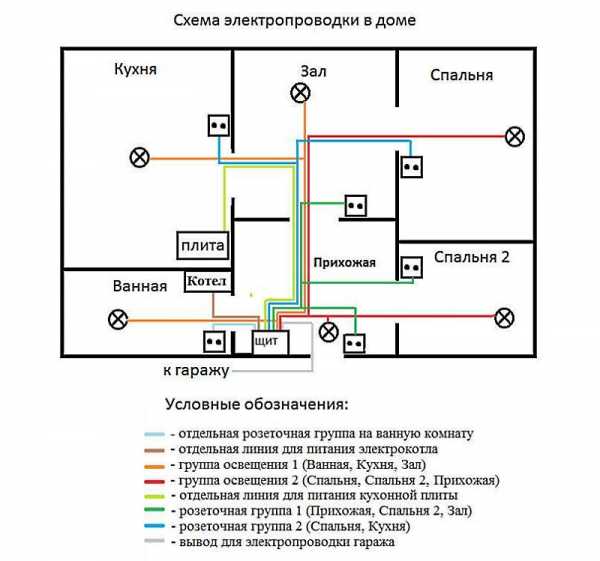

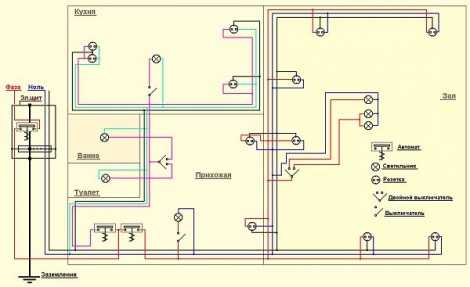

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

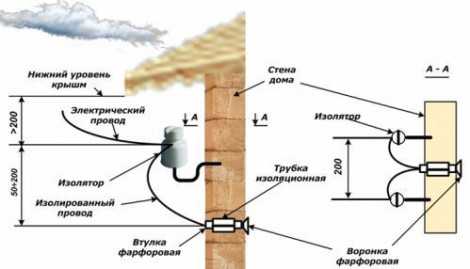

Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

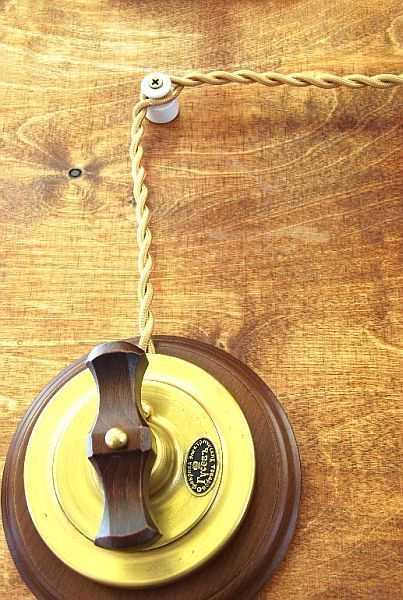

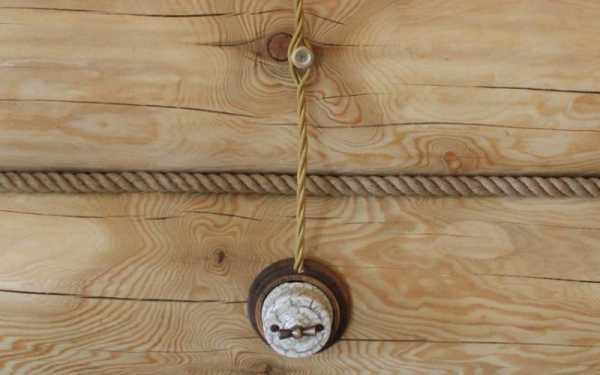

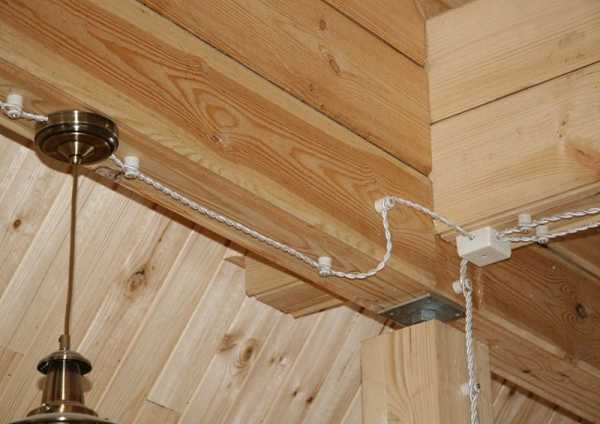

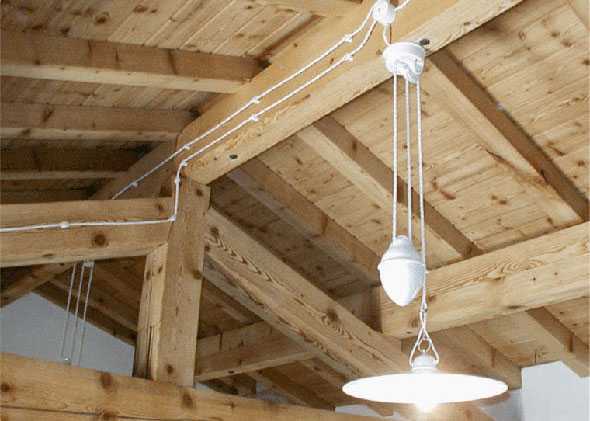

Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

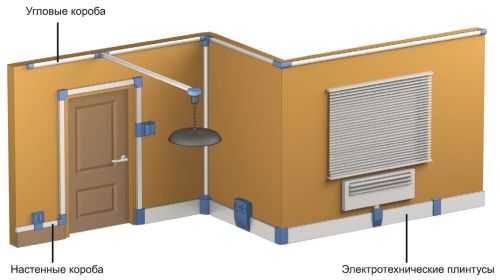

Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

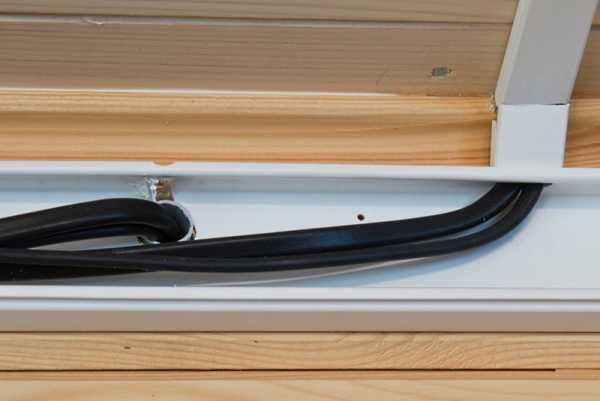

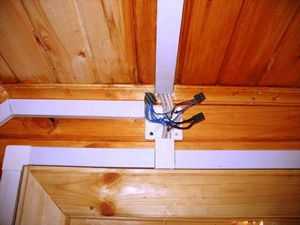

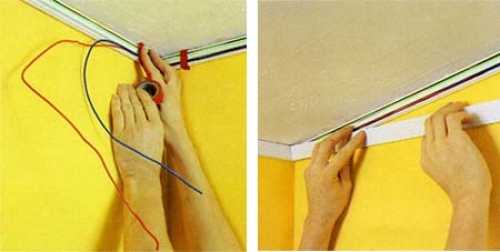

Проводка в кабель-каналах

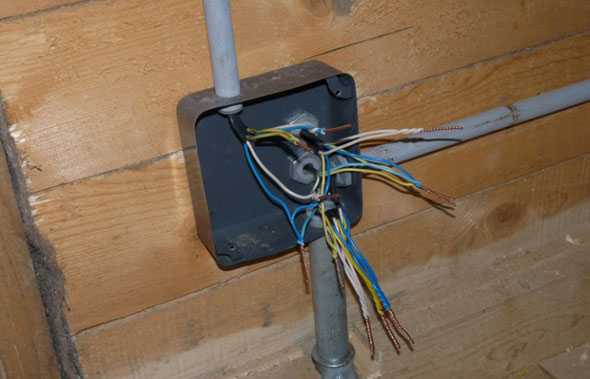

Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

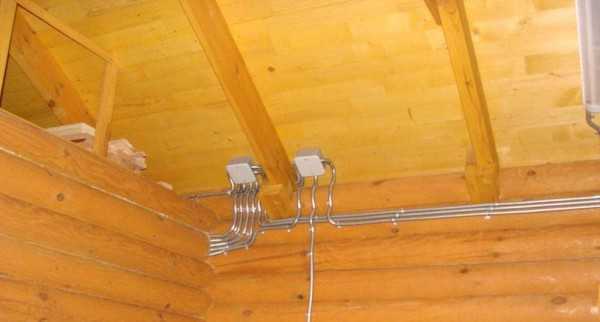

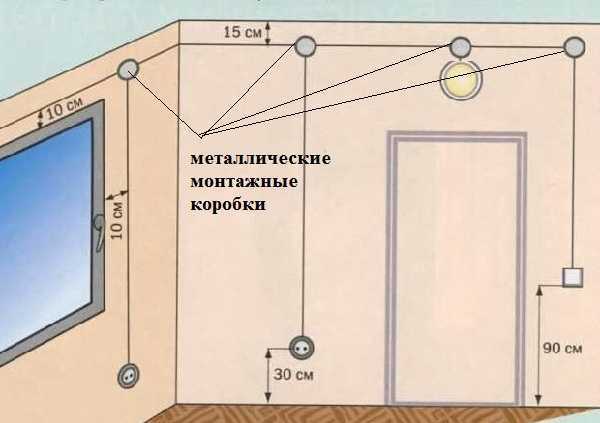

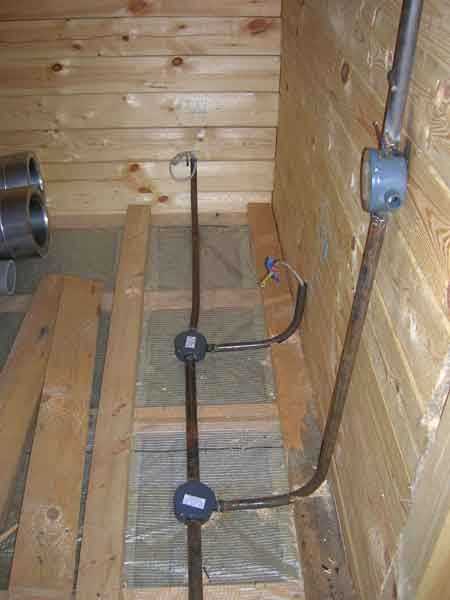

Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

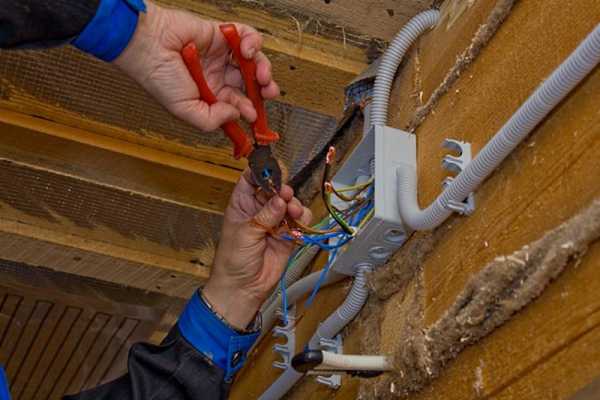

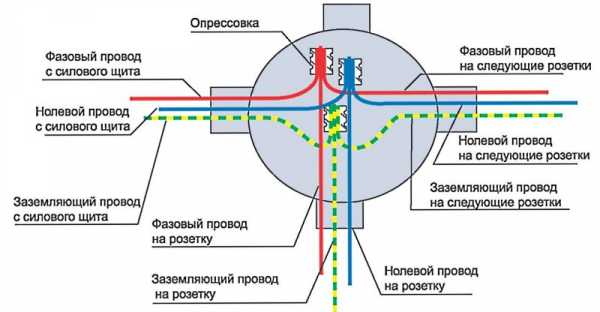

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;

если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

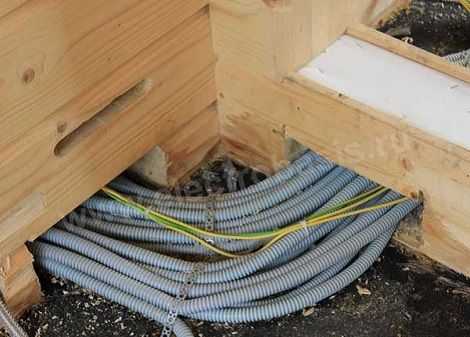

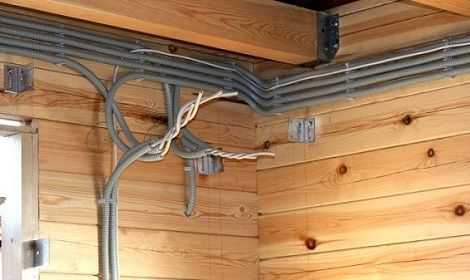

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

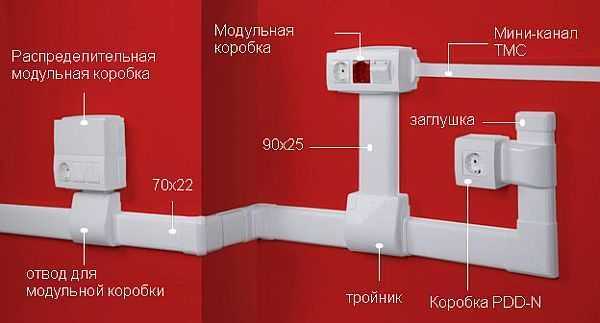

Правила установки электропроводки кабель-каналах

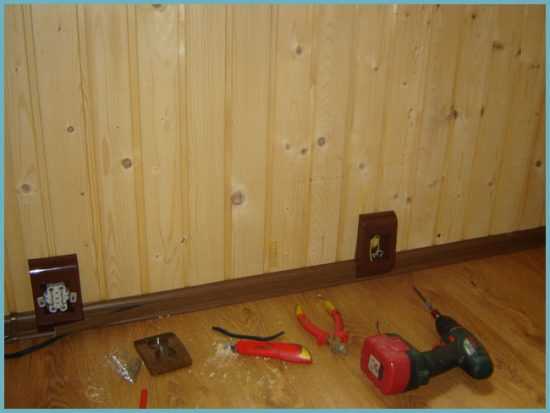

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

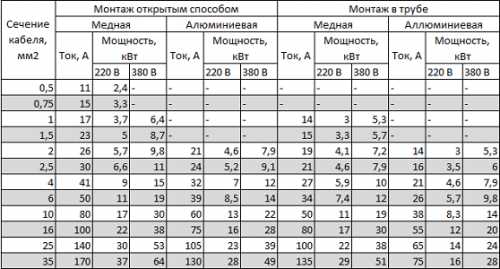

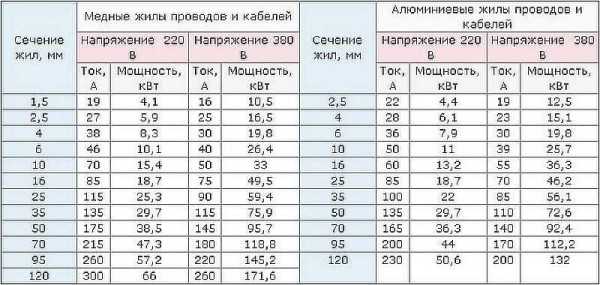

Таблица выбора сечения электрокабеля в зависимости от нагрузки

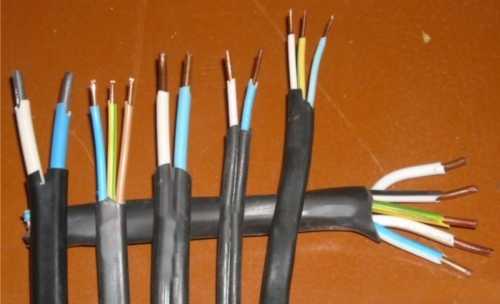

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

«земля» — желто-зеленый;
«ноль» — голубой;
«фаза» — коричневый.

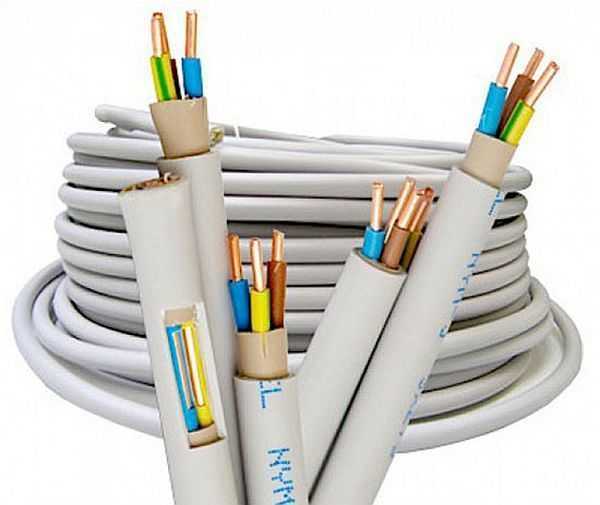

Один из вариантов электрического кабеля в тройной изоляции (NYM)

Если покупать будете кабель европейского производства, там цвета другие:

«земля» — желто-зеленый;
«ноль» — белый;
«фаза» — красный.

Выбор розеток и выключателей

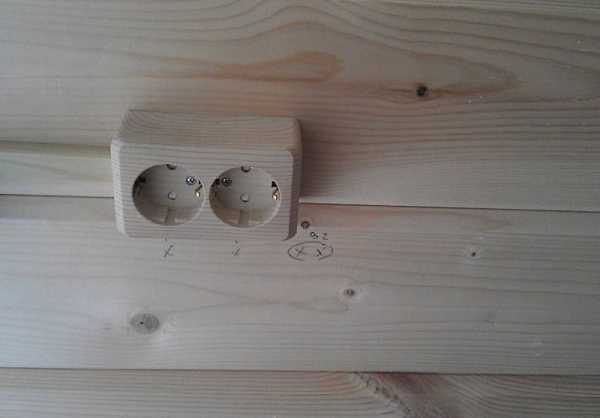

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

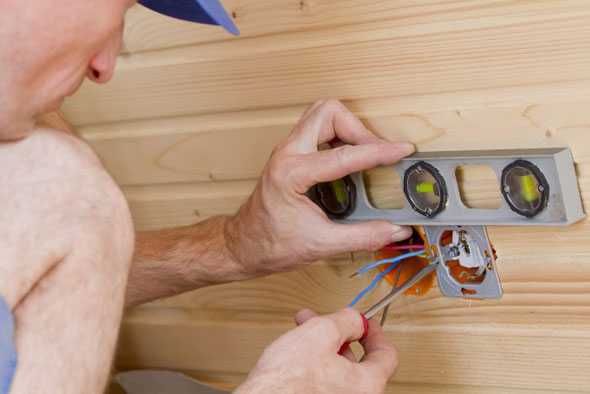

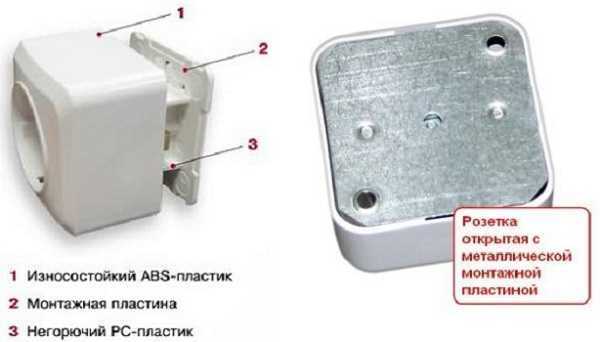

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
При разделке кабеля оставляют запас длинны — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

stroychik.ru

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки
Проект и схема разводки электропроводки
Монтаж электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

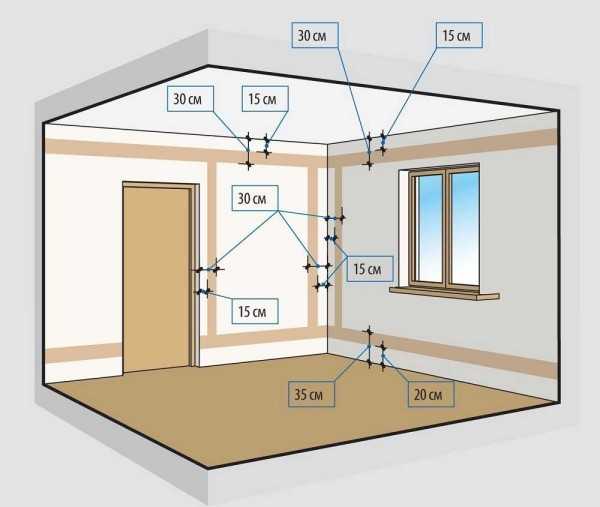

прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

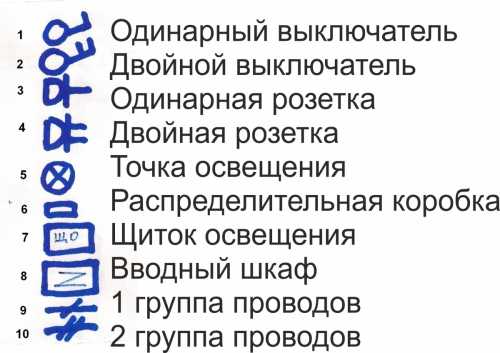

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

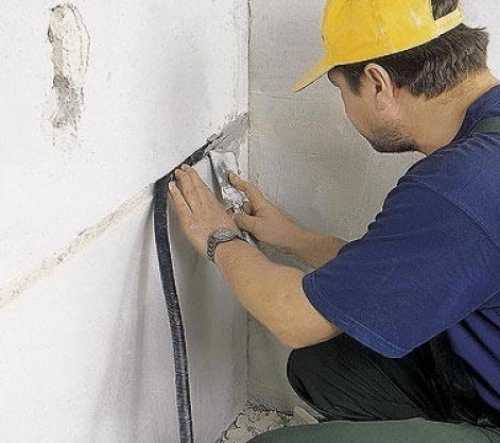

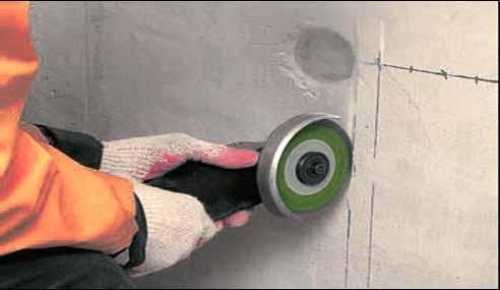

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

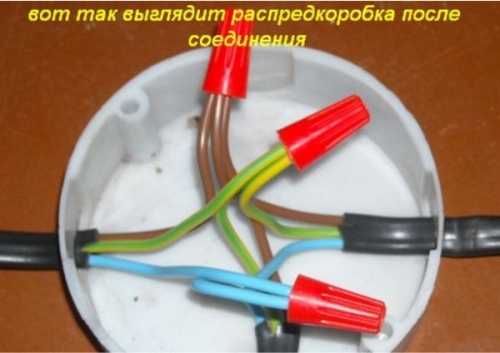

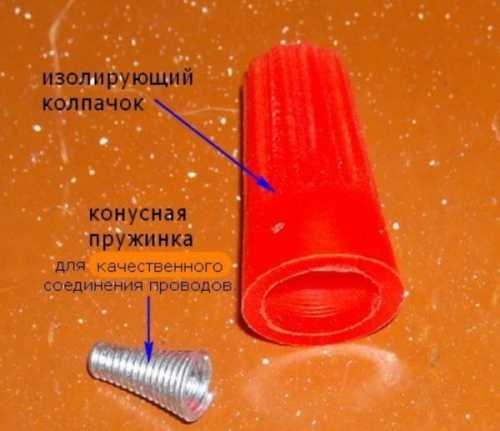

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

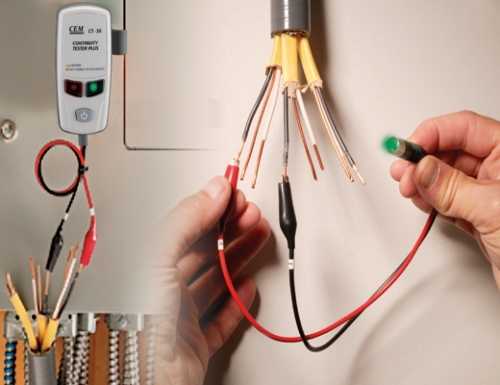

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

strport.ru

схема, проводка, оборудование и электрика

Любой дом или квартира должны иметь для комфортного проживания коммунальные системы. Если в квартирах при покупке уже всё установлено, то вот при постройке дома своими руками может потребоваться установка электрики. Электропроводка должна быть установлена правильно, и важно помнить не только о качестве освещения, но ещё и о безопасности, ведь при неправильной установке электрики есть большой шанс вызвать пожар, замыкание или просто будут постоянные перебои со светом.

Для установки проводки в частном доме всю работу требуется разбить на этапы. Так будет проще следовать всем правилам и схемам. В этапы работы входит:

Анализ и подсчёт мощности оборудования;
Составление схемы проекта;
Установка автоматических выключателей, счётчика и щита распределителя;
Установка кабелей и разводок;
Монтаж разнообразных осветительных приборов, а также розеток и выключателей;
Установка заземления и системы УЗО;
Проверка конечного результата.

Проектировка электроснабжения в доме

Как видно по плану проведения работы, первым делом нужно выявить конечную мощность всего оборудования в квартире, а также спроектировать на бумаге начальный план установки проводки.

Определить расположение всех осветительных приборов, выключателей, розеток, а также места индивидуального подключения техники, и указать всё это на плане дома.
Примерно указать мощность всех индивидуальных и осветительных приборов на чертеже частного дома.
Всё осветительное оборудование требуется распределить по отдельным группам, которые относятся к электропитанию. Групп может быть несколько в зависимости от количества осветительных приборов и их мощности, но для небольшой деревянного дома, обычно всё оборудование входит в одну группу.
В план разметки осветительных приборов нужно включить и освещение, которое будет установлено во дворе дома, при этом обычно рекомендуется сделать отдельный автоматический выключатель. Это даст возможность отключать электричество в доме, без обесточивания внешнего осветительного оборудования.
Электроприборы, которые имеют мощные показатели стоит подключать к отдельной автоматизированной группе. Обычно к таким приборам относятся водонагреватели, электрические котлы, плиты и многие другие электроприборы.

Для каждой группы электроприбором требуется провести расчёт на мощность. Далее необходимо суммировать мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно завершать план проводки в деревянном доме.

Выбор типов аппаратуры и кабелей

При установке электрооборудования важным аспектом является подборка типа кабеля и остальной аппаратуры. Для установки проводки в деревянном доме необязательно проводить точные расчёты и выбирать самые дорогостоящие виды кабелей.

Так, например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабеля марки ВВГнг-LS или NYM. Первый тип кабеля зарекомендовал себя на рынке за счёт своего качества и низкой стоимости. Второй тип медного кабеля отличается дополнительной изоляцией, а также своим высоким качеством и лёгкой разделкой. Можно воспользоваться и алюминиевыми типами кабелей, но их сечения, как правило, увеличены. Кроме того, алюминиевые кабели достаточно ломкие и во время установке при перегибах могут возникнуть проблемы.

При подключении розеток в частном доме, необходимо использовать трёхжильные кабеля так, как в них стоит заземляющий провод. Многие бытовые приборы особенно с большой мощностью требуют заземления. Рекомендуется устанавливать заземление в виде трёхжильного кабеля и на осветительные приборы, правда, даже многие специалисты пренебрегают этим правилом. В любом случае при использовании мощных осветительных приборов, например, прожектора во дворе дома, рекомендуется ставить заземление.

При выборе розеток в деревянном доме нужно учитывать несколько важных параметров:

По мощности тока, на которые рассчитаны розетки;
По типу установки: скрытая или внешняя проводка;
Розетки требуется выбирать по количеству ячеек в то время, как выключатели по числу кнопок. Иной раз можно сэкономить деньги и место на стене, если, к примеру, совместить выключатели ванной комнаты и туалета.

Выбор вводного автомата и электропитания

Вводный кабель, как правило, выбирают с учётом максимальной мощности всего электрооборудования. При установке или реконструкции электропроводки на это стоит обратить особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель будет иметь недостаточное количество сечений на вводе, тогда есть большой шанс возгорания. Вводный кабель при реконструкции нужно заменить, а при первичной установке привлечь к этому специалистов. Также вводный кабель могут установить во время пломбирования счётчика.

Выбор вводного автоматического выключателя, должен быть подобран с учётом максимальных нагрузок. Точнее говоря, если произошло замыкание автоматический выключатель должен отключиться. При этом автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и прокладка кабелей

Перед тем как начинать прокладывать кабель, нужно разметить основную трассу, по которой будут стоять розетки, выключатели и осветительные приборы. Проложить кабель можно своими руками с учётом плана одного из ниже указанных способов.

Прокладка проводки в трубе или металлорукаве

Прокладка проводки с помощью трубы необходима в случае полной установки обшивки на стены. Не рекомендуется в таком случае применять гофрированные трубы, так как при её деформации есть шанс возгорания проводки, до которой добраться будет просто невозможно.

Схема прокладки электропроводки с помощью трубы:

Необходимо подготовить трассу для проводки с помощью дробления стен. На местах соединения кабелей, устанавливают распределители открытого типа, к которым даже после обшивки стены должен быть постоянный и свободный доступ.
Устанавливаются своими руками металлические гильзы в проходках через стены, а также на места розеток и выключателей. Металлические гильзы должны иметь заглушки.
Для установки проводки необходимо использовать трубы с диаметром, который при установке кабелей будет свободен на 60%.
Для установки проводки лучше всего подойду трубы из медного материала, так как его легче всего обрабатывать, сгибать, резать и затачивать. Особенно важно на концах трубы заточить медный материал, чтобы во время прокладывания электропроводки острые кроя не повредили проводку.
Во время протягивания проводки нужно одновременно проверять изоляцию жил непосредственно к корпусу трубы. Такой способ может выявить ещё на момент установки проводки, повреждения изоляции об трубу.
Кабеля разделяют, но важно оставить около 20 см запаса проводки в распределительной коробке, на случай если потребуется повторный монтаж. Всю проводку скручивают и закрепляют колпачком СИЗ.
Остаётся только распределить проводку и подключить её к розеткам, выключателям и осветительным приборам.

Прокладка проводки внешнего типа

Прокладку электропроводки внешнего типа выполняют при использовании кабель-канала, который сделан из самозатухающего пластика. Кабель-каналы могут быть разными по размеру, но также отличаться и по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подойдёт при установке электропроводки в деревянном доме.

Схема прокладки электропроводки в кабель-канале:

Вначале размечают на стене трассу прокладки электропроводки. На кабель-каналах снимают крышку и с помощью саморезов устанавливают на деревянную поверхность согласно разметке с шагом равным 50 см. Размеры кабель-канала подбираются согласно количеству проводки и её сечениям.
Своими руками устанавливаются распределительные коробки, в местах где соединяются кабеля.
При использовании такого способа установки электропроводки, розетки и выключатели устанавливаются только на внешнюю проводку.
Вся электропроводка укладывается в кабель-канале, и закрывается крышкой. Остаток кабеля, можно удобно расположить в коробе если там есть достаточно места.
В распределительных коробках по схеме соединяются все кабеля. С помощью разводки подключаются все розетки, выключатели и осветительные приборы.

Установка заземления и системы УЗО

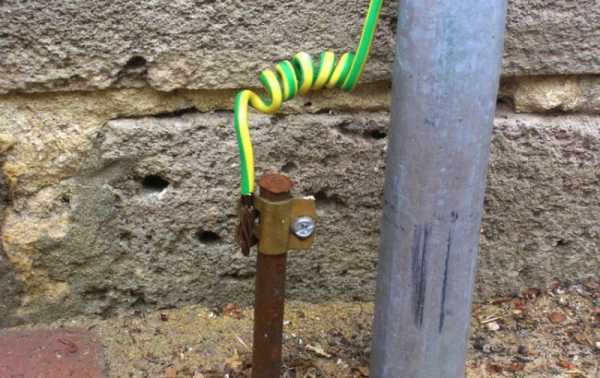

Заземление при установке электропроводки в частном доме нужно устанавливать в обязательном порядке на всём электрическом оборудовании с большой мощностью, чей корпус выполнен из металла. В частном доме заземление чаще всего выполняется своими руками.

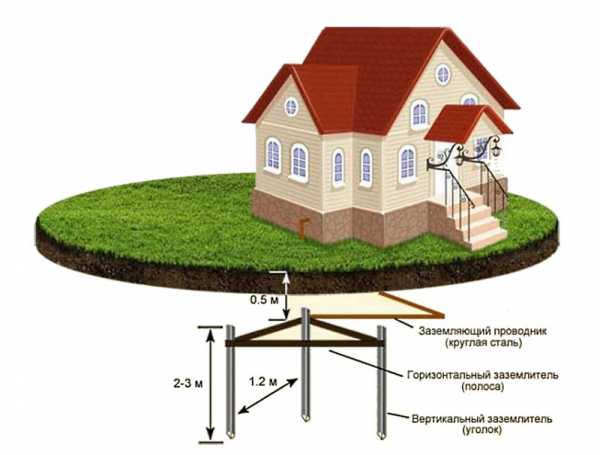

Для установки заземления потребуется три штыря из металлического материала, и уголок, который будет иметь длину около 3 метров. Для соединения штырей также потребуется иметь обрезки уголков, длиной в один метр. Дальше необходимо выкопать яму, которая будет иметь около 40–50 см в глубину. Яма должна быть выполнена в виде равнобедренного треугольника, и каждая сторона при этом равна 1 метру в длину.

С помощью сварки штыри и обрезки треугольника соединяются и устанавливаются в яму, а от одной из линий вниз уходит проводник для заземления. Заземляющий проводник также требуется провести к распределяющими щитку и соединить его с шиной. Также к заземлявшей электропроводке подключаются все жилы разводки жёлто-зелёного цвета. Это цвет изоляции на кабеле.

В деревянном доме также можно установить и систему УЗО, а точнее, устройство защитного отключения. Такая система позволяет защищать человека от поражения электричества через бытовые приборы в том случае если изоляция была нарушена. УЗО может обнаружить даже самую незначительную утечку электрического тока и блокировать всю электропроводку до выявления проблемы. Систему УЗО различают по двум типам: ток утечки или номинальный ток.

Номинальный ток УЗО по своей силе немного выше, чем мощность электричества при котором срабатывает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки так, как можно будет выставить значение для любой комнаты или оборудования. Схему подключения УЗО лучше всего доверить специалистам.

Проверка электропроводки в деревянном доме

После того как монтаж всей электропроводки, автоматов, всех разводок и подключения электрооборудования будет закончено, необходимо вызвать специалистов из электролаборатории, которые смогут всё самостоятельно проверить на наличие дефектов или отклонений от норм установки. Специалисты проверят изоляцию, проводку, установку всех деталей от розетки до автоматического выключателя и если работа сделана качественно, тогда будет выдан протокол, который понадобиться при опломбировании счётчика.

На распределительном щитке желательно поместить схему электропроводки, а также примечание, где указано количество автоматических выключателей, и какую группу питает каждый из них.

На этом работа по монтажу проводки в деревянном доме может быть завершена.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Электропроводка в деревянном доме своими руками: правила и пошаговая инструкция

Частные постройки из бруса и бревен отличаются внешней привлекательностью, комфортом проживания и экологичностью. Но их относят к категории зданий с повышенной пожароопасностью, что обусловлено горючестью древесины. Поэтому проводка в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике Электротехническое оборудование Строительных норм (СНиП) и Правилах устройства электрических установок (ПУЭ).

1
Требования к монтажу и общий план выполнения работ

Если строго придерживаться положений ПУЭ и СНиП, обустроить надежную и безопасную в эксплуатации систему электроснабжения деревянного дома реально своими руками. Для начала необходимо ознакомиться с ключевыми требованиями указанных правил и норм:

Обязателен грамотный скрупулезный расчет сечения кабелей. Для их изоляции применяют негорючий материал.
Желательно укладывать открытую электропроводку.
Скрытая разводка не рекомендована для сооружений из дерева. Если приходится использовать именно ее, следует работать с кабелями в металлической трубе либо в иной оболочке.
В распределительном щитке монтируют и подключают устройство защиты (УЗО) и автоматический выключатель.

Электропроводку делят на внешнюю и внутреннюю. Первая прокладывается на улице и подводится к домашней сети по подземным колодцам и каналам или по воздуху (навесом).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, а внутри жилища разрешается применять только изделия с медными. Их соединение выполняется в особом переходнике под названием гильза. Она идет от электросчетчика на наружной стене постройки к распредщиту.

Проводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
Подготавливается проект электроснабжения.
Производится подбор и закупка выключателей, розеток, проводов, технических устройств.
Выполняется ввод питания в здание, подключение защитного автомата, электросчетчика и распределительного щитка (РЩ).
Кабель разводится по дому.
Монтируются осветительные приборы, розетки, выключатели.

В последнюю очередь подключают УЗО и обустраивают систему заземления. После этого сделанная своими руками проводка испытывается на работоспособность и безопасность эксплуатации.

2
Нюансы составления проекта энергоснабжения деревянного дома

Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.

Устройство	Потребляемая мощность (средняя), кВт
Электронагреватель	1,4
Духовой шкаф	1,2
Тостер	1,2
СВЧ-печь	1,8
Чайник	1,2
Фен	1
Утюг	1
Варочная плита	2,5
Лампочка	0,12
ПК	0,55
Стиральная машинка	0,7
Холодильник	0,4
Пылесос	1
Телевизор	0,2

После расчетов создается схема прокладки электрики. Порядок действий простой:

Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
Для подключения техники подбирается подходящий тип кабеля.
На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.

На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.

В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:

Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
Повороты внутренней проводки делаются под углом в 90°.
Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.

3
Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм	Напряжение, В
	380		220
	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

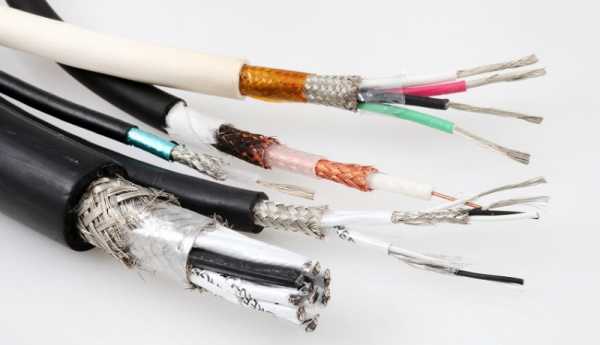

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Более доступным по цене является кабель с маркировкой ВВГнг. Его изоляция выполняется с помощью ПВХ (поливинилхлоридного) пластиката, который не поддерживает горения.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

4
Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования. Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки.

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Подходящий тип ВА подбирается по току короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

5
Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

В корпус распредщитка монтируется счетчик электроэнергии.
На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
Вход вводного автомата соединяется с клеммами прибора учета.
На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
Все зажимы электрооборудования соединяются проводом с одной жилой.

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.
Гофротруб, заполняемых кабелями максимум на 40%.
Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели. В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

6
Популярные способы внутренней прокладки кабелей

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

Производится разметка (по имеющемуся проекту) линии прокладки сети.
С канала для кабеля снимают крышку.
Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
В намеченных местах монтируются распределительные коробки.
Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов.

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

Проделывают в стенах штробы.
Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

7
Кратко о методах соединения проводов и тонкостях процедуры

Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:

Скруткой.
Самозажимными Wago-клеммами.
Специальными колпачками.

Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.

Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.

Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:

провода зачищают и скручивают;
накрывают место соединения описываемым изделием.

Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.

Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.

8
Финальные стадии работ – остались мелочи

ПУЭ требуют, чтобы все бытовое электрооборудование с корпусом из металла (холодильники и морозильные шкафы, стиралки-автоматы, бойлеры, печи) заземлялось. Эту операцию легко выполнить самостоятельно:

Нарезаются три арматурных прутка сечением 3 и длиной 300 см.
Во дворе дома копается треугольный ров глубиной 0,3 м со сторонами 1 м.
Стержни монтируются в грунт по углам траншеи, соединяются друг с другом сваркой и стальными заготовками.
К одному из прутков прикрепляется проушина (петля). Ее делают из стали толщиной 10 мм.

Проушину соединяют в электрическом щите с заземляющей жилой. Она имеет желто-зеленый изоляционный слой.

Устройство защитного отключения ставится в щитке после счетчика. Оно исключает риск поражения человека электричеством при пробое последнего на корпусе бытовой техники. УЗО подбирается по двум показателям:

Номинальный ток. Его величину берут на порядок выше характеристики установленного в цепи автовыключателя.
Ток утечки. Для жилых помещений с нормальной влажностью приобретают устройства с порогом срабатывания 30 mA, для ванных, санузлов и кухонь – 10 mA.

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами электротехнических сертифицированных центров и лабораторий. Они проводят комплексные испытания:

осматривают разводку на правильность установки;
замеряют сопротивление «ноль – фаза», заземляющего контура и изоляции;
проверяют срабатывание УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям энергосбыта, которые приедут пломбировать электросчетчик.

remontodelo.com

Схема электропроводки в деревянном доме

Содержание:

Схема разводки электропроводки в деревянном доме
Схемы монтажа электропроводки
Требования к электропроводке в деревянном доме
Составление проекта электроснабжения
Видео: Электрика в деревянном доме

При выполнении ремонтно-строительных работ большое значение имеет правильно выполненная схема электропроводки в деревянном доме. В первую очередь это связано с обеспечением электро- и пожарной безопасности таких зданий в процессе дальнейшей эксплуатации. Дерево относится к горючим материалам, поэтому существует ряд ограничений и технических условий для прокладки проводов и кабелей, установки электроприборов и оборудования. Точное выполнение всех требований позволит избежать возгорания и других негативных последствий.

Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Составление проекта электроснабжения

В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.

Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ.

К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.

При разработке проекта определяется не только способ прокладки электропроводки, но и кабельно-проводниковая продукция с соответствующими параметрами. Все материалы, используемые для проектирования, должны быть сертифицированы.

Электрика в деревянном доме

electric-220.ru

монтаж электрики своими руками, пошаговая инструкция, схемы, видео

При строительстве деревянного дома возникает необходимость обеспечить жилье стабильным электричеством, которое необходимо для работы многих приборов. Важно, чтобы электропроводка не только выполняла свои функции, но и была абсолютно безопасной. К качеству осуществления работ предъявляются особые требования, ведь ошибка может привести к замыканию, удару электрическим током и иным негативным последствиям. Электропроводка своими руками должна выполняться очень аккуратно, с соблюдением всех требований.

Проект

Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.

Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:

Чтобы выполнить проводку грамотно, сначала сделайте чертеж

Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.

Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.

Выбор оборудования, которое потребуется для монтажа

Очень важно при выполнении монтажа своими руками правильно выбрать оборудование и следовать пошаговой инструкции. Для проводки обычно применяют надежный кабель ВВГнг-LS или же NYM. Первый стоит значительно дешевле, а у второго есть слой изоляции, который делает его более надежным и удобным при прокладке. Можно использовать и алюминиевый кабель, но в таком случае увеличивается его сечение. Также следует учитывать, что жилы такого кабеля проще сломать при перегибе, они не так надежны как варианты, предложенные выше.

Внимание! Трехжильный кабель понадобится для подсоединения розеток. Он должен обладать заземленным проводом, ведь многие электрические приборы нуждаются в наличии заземления. Если вы будете устанавливать достаточно мощные светильники, то также важно обеспечить хорошее заземление.

Проводка может быть внешней, проходящей в специальном кабель-канале, а также скрытной, если отделка комнаты предусматривает обшивку стен. Внутренняя проводка всегда располагается в особых трубах или же металлорукаве. Это требуется для обеспечения пожарной безопасности и защиты от получения повреждений, которые можно нанести случайным образом (к примеру, при подготовке отверстий в стене).

Розетки, а также выключатели подбираются по следующим параметрам:

По току, который они способны выдержать.
По типу монтажа: предназначенные для скрытой или же внешней проводки.
Блоки розеток подбираются с учетом числа мест, а выключатели — с учетом числа клавиш. В некоторых случаях хорошим вариантом будет объединить несколько различных выключателей в единый блок (к примеру, если рядом располагаются выключатели кухни и прихожей).

Схема размещения проводки в доме

Разметка местоположения приборов, а также кабеля

Следующим шагом после составления проекта следует разметка линий кабеля, а также мест, где будут установлены выключатели, розетки и иное оборудование. При нанесении разметки нужно все тщательно спланировать, чтобы в дальнейшем не приходилось вносить какие-либо изменения. Кабели должны проходить так, чтобы они не мешали расположению мебели. Удобней всего разместить кабель в специальных каналах, тогда он точно не будет вам мешать и портить внешний вид помещения.

Канал может обладать любым рисунком, что позволяет подобрать его под любой интерьер. В случае с деревянным домом необходимо подобрать рисунок, который будет подходить под дерево. Дополнительно к каналам приобретаются тройники, особые заглушки, а также переходники.

Как провести кабель сквозь деревянные поверхности?

Для того чтобы провести кабель через деревянную преграду следует использовать металлические трубы, которые называют проходными гильзами. Купить их можно в любом магазине. Для начала следует просверлить аккуратное отверстие в стене, а затем вставить в него гильзу. По краям гильзы должны присутствовать пластиковые втулки, которые позволят обезопасить провод от повреждения в процессе монтажа и последующей эксплуатации. После этого прокладывается кабель, причем так, чтобы в короб попадало окончание металлической гильзы. Монтаж должен производится строго по схеме.

Установка распределительной коробки требуется в обязательном порядке. Везде, где от главного кабеля идут разветвления к различным выключателям, следует расположить надежные распределительные коробки. Они позволяют удобно распределить кабель по помещениям. Внутри такой коробки кабеля возможно объединить несколькими методами:

Открытая электропроводка в плинтусах

Применение СИЗ. Это один из наиболее простых методов соединения. Размер СИЗ может сильно отличаться также как и расцветка. Кабель для подобного соединения следует зачистить примерно на 3 см, скрутить, надеть СИЗ и закрутить. Концы должны располагаться в коробке таким образом, чтобы они не соприкасались.
Соединение с использованием Ваг. Их следует подбирать с необходимым количеством отверстий. Ваги подразделяются в зависимости от сечения электропроводки, поэтому в момент покупки лучше проконсультируйтесь с сотрудником магазина. Концы провода зачищаются примерно на 1,5 — 2 см, после чего до характерного щелчка вставляются в предусмотренное для этого отверстие. Соединенные концы разводятся в различные направления так, чтобы они не могли соприкасаться между собой.
Наиболее дешевый, но наименее надежный метод — объединить провода, используя для этого изоленту. Провода аккуратно зачищаются и скручиваются, после чего на всю оголенную поверхность наносится слой изоленты. Затем провода размещают в распределительной коробке на расстоянии друг от друга, чтобы они не соприкасались.

Электропроводка в деревянном доме: видео

Как сделать электропроводку в доме: фото

dachadizain.ru

Электропроводка в деревянном доме – пошаговая инструкция

Каждый желает добиться комфорта для проживания в своем доме, тем более, если тот выстроен из бруса. Но разве это желание может быть осуществимо без электричества? Конечно же, нет. Поэтому не думаю, что кто-то будет отрицать важность качественного монтажа электропроводки в деревянном доме своими руками.

А сделать его без подробного руководства крайне сложно. Поэтому данное руководство, а точнее четкая пошаговая инструкция, и будет представлена ниже.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
Используя металлическую проволоку, арматура соединяется между собой.
От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.
