65 фото современных приборов и особенности их работы

Впервые иметь дело с показаниями электросчётчика приходится обычно во взрослом возрасте, когда человек начинает рассчитываться за коммунальные услуги. Если вы ещё не имели с ними дело, не стоит переживать — процесс снятия показаний прост и понятен, с первого раза всё получится.

Сегодня в этой статье на примере фото показаний электросчетчика мы расскажем не только как снять показания, но и как рассчитать стоимость коммунальных услуг за текущий месяц. Существует два вида индикаторов — индукционные и электронные или проще говоря — старые и новые цифровые. Далее рассмотрим особенности каждого из них.

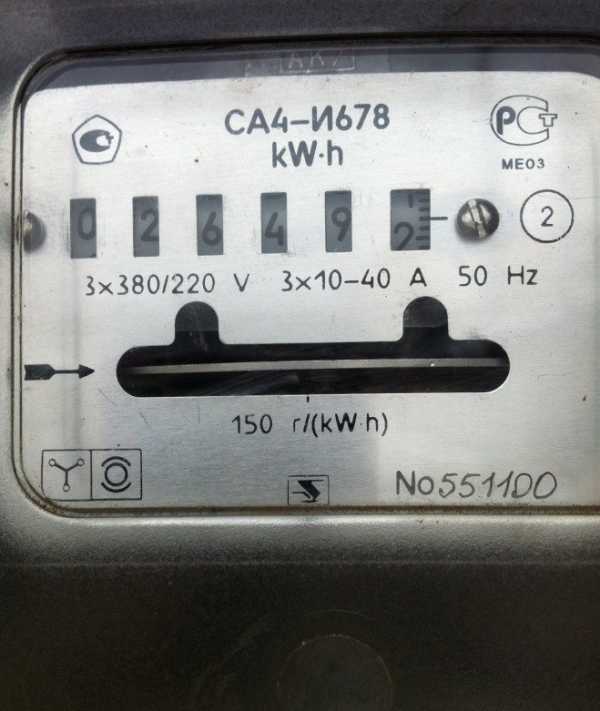

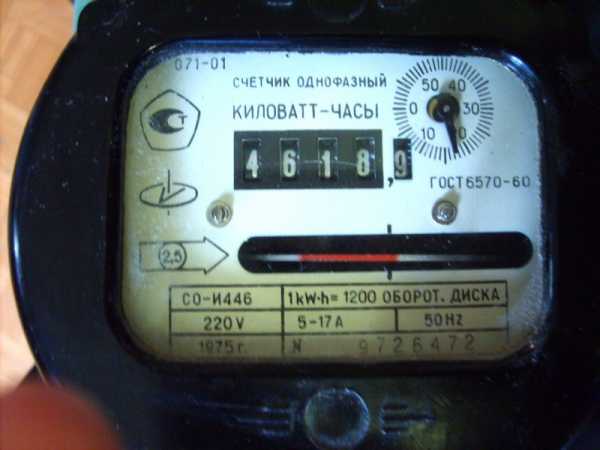

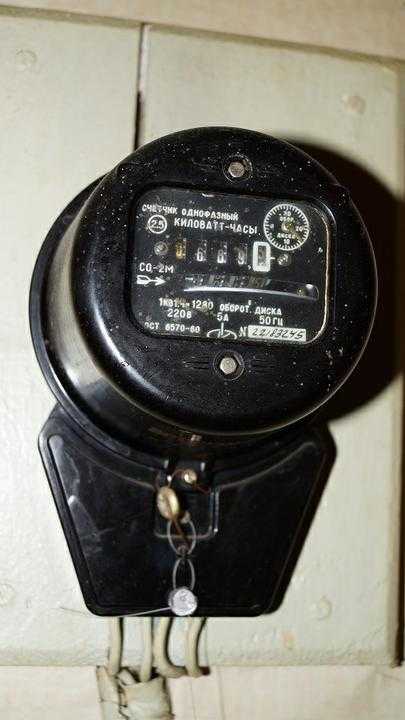

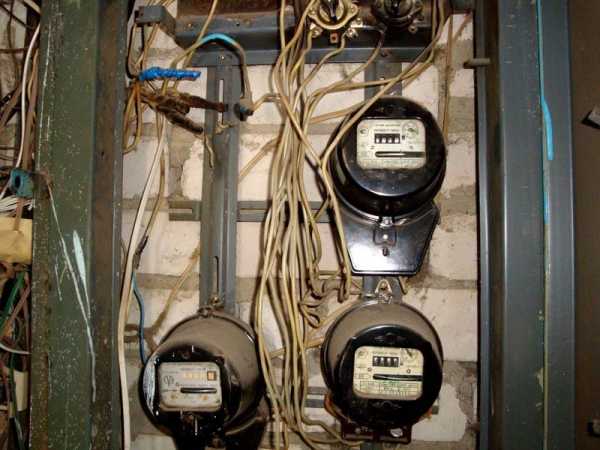

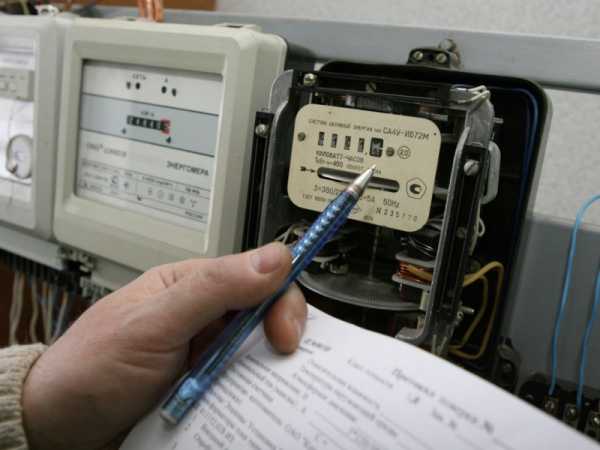

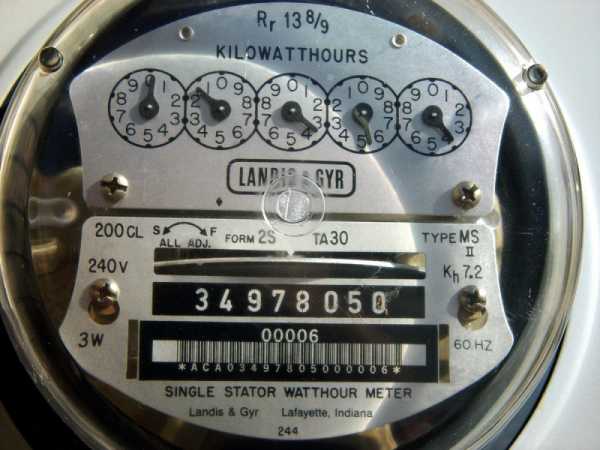

Снимаем показания с индукционных счетчиков

Индукционные счётчики — один из первых вариантов подсчёта расхода электроэнергии, которые только можно было встретить. Первые агрегаты устанавливались ещё когда независимой России не было. Представляет собой машинку с крутящимися цифрами в сторону увеличения. Она всегда показывает только большую величину и может представлять собой полосу из чисел разных комбинаций.

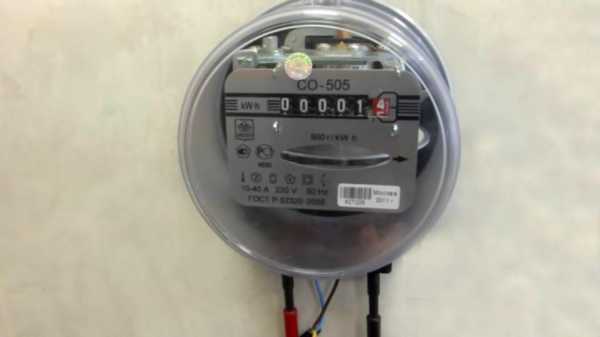

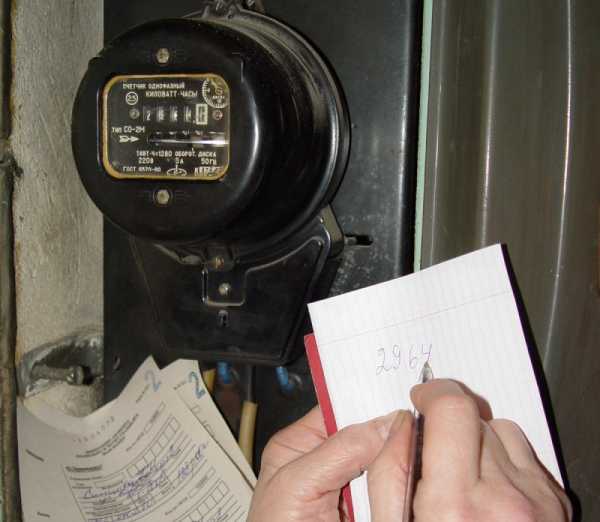

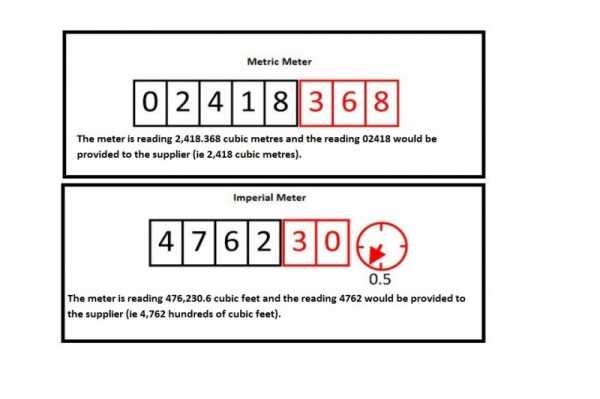

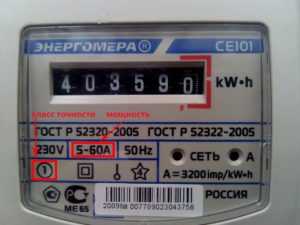

Правильное снятие показаний такого электросчетчика — переписать все цифры, которые находятся в этом значении до запятой. Набор цифр — это значение в израсходованных кВт электроэнергии, а значение после запятой в народе называют «копейками». Эти сами копейки очень быстро меняются, поэтому не учитываются при подаче показателей.

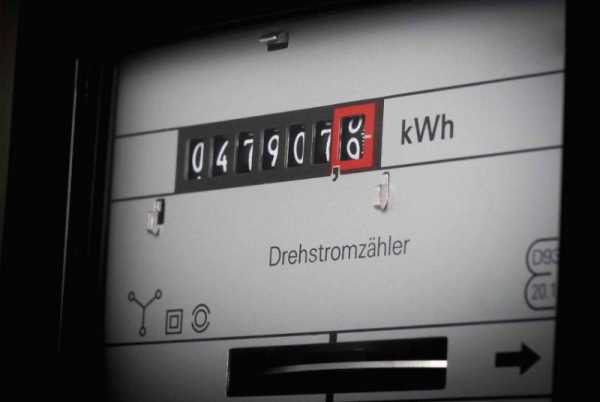

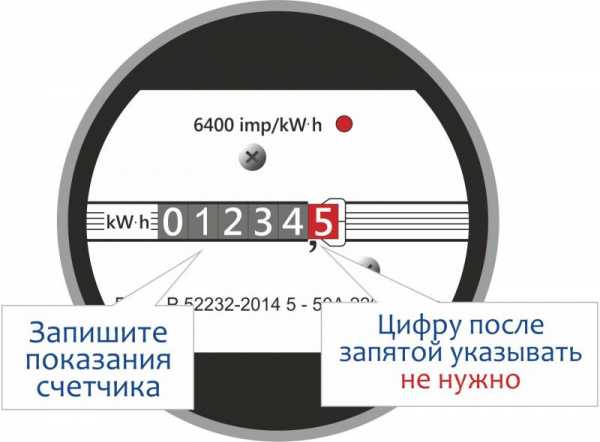

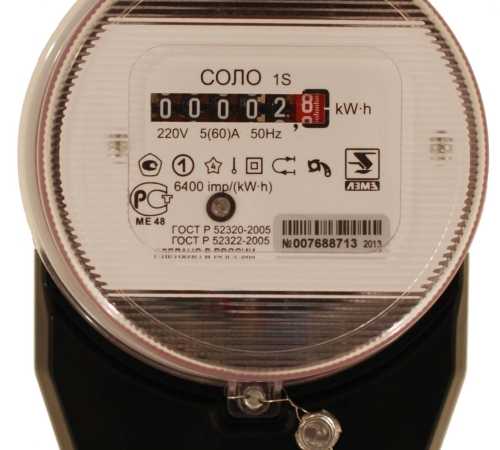

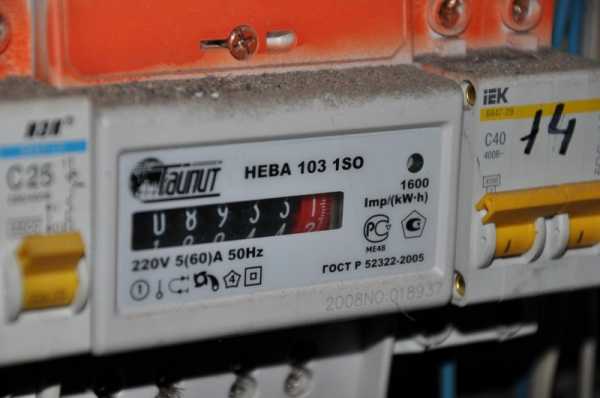

Запятая нарисована сразу же под комбинацией или вовсе отсутствует, при этом «копейки» отображены красным цветом. В отдельных случаях одновременно присутствуют красные цифры и запятая.

Если счётчик уже ранее был установлен в доме, там может быть уже прописана комбинация и составляет она значение из множества цифр, не нужно пугаться при вопросе сколько цифр снимать для показания — переписываем все до запятой.

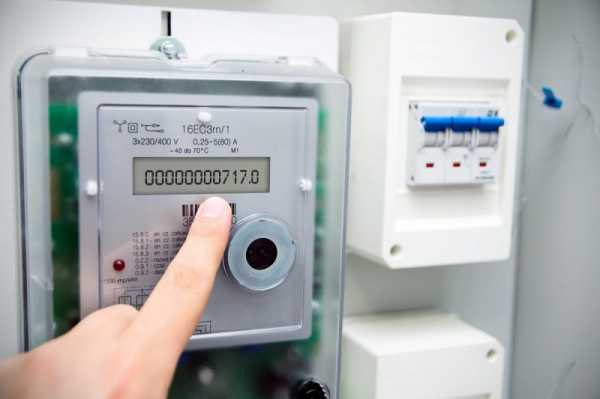

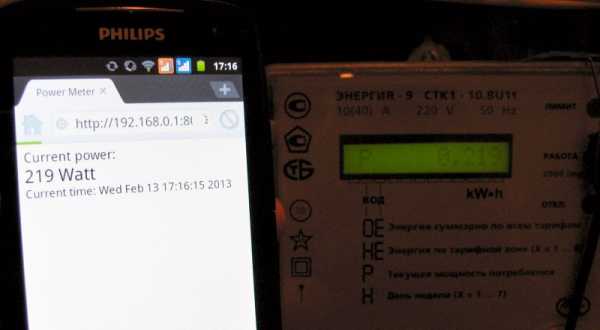

Снимаем показания с электронных счетчиков

Мы уже поговорили о том, как снимать показания индукционного электросчетчика, а теперь расскажем о более современных вариантах ведения показателей. Всё чаще можно встретить электронные счётчики, которые показывают все те же самые результаты, как и предыдущий вариант, только в более простом варианте.

Вообще, неизвестно какой из агрегатов показывает более точный показатель, тем не менее установив электронный счётчик, можно записать показатели быстрее. Табло напоминает нам дисплей калькулятора с простыми чёрными цифрами на сером фоне.

Там также показаны цифры как до запятой, так и после. В отличии от индукционного варианта, здесь есть огромная масса вариантов счётчика, которые могут быть оснащены дополнительным функционалом.

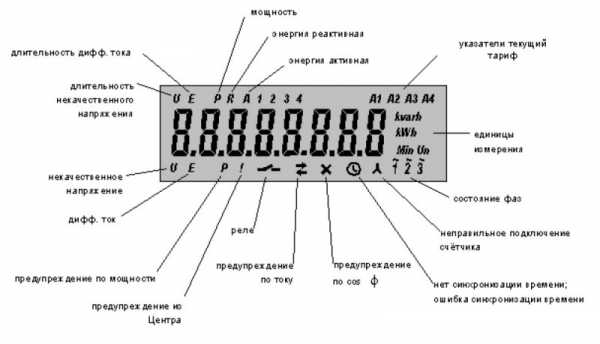

Частенько новички путаются в таком обилии цифр и не знают какие вовсе нужно брать во внимание. Самый просто электронный счётчик имеет табло прямоугольной формы и напоминает индукционный, только цифры электронные. Здесь действовать будет не сложно.

Но есть счётчики, которые показывают другие ненужные показатели, в таком случае нужно ориентироваться на цифры, расположенные по центру. В таком случае цифры до запятой будут казаться больше, чем после.

Как считать показания

Вот мы и записали цифры до запятой, из можно свободно подавать в абонентскую службу. Мы не будем рассказывать об этом детальнее, а лучше сконцентрируемся на другом вопросе — как посчитать полученные показания. Ведь наверняка хочется узнать сколько придётся потратить денег на кассе.

Какие показания электросчетчика передавать мы уже узнали, но как их посчитать, что с ними вообще делать? Для расчётов нам понадобятся данные как за этот, так и предыдущий месяц.

Рекомендуем завести небольшую книжечку расчётов за свет, куда каждый месяц будут вноситься эти данные. Кстати, эти расчёты позволят платить точную сумму, не дожидаясь квитанции, если, к примеру, возможности её дождаться вовсе нет.

Берём показатели за нынешний месяц, вычитаем от них показатели прошлого месяца и получаем количество киловатт, израсходованных за текущий период. Полученную величину умножаем на тариф и получаем сумму к оплате.

Если показатели были поданы вовремя и правильно, на квитанции вы увидите эту же сумму к оплате. Но, к сожалению, точное соответствие суммы можно встретить очень редко, на это есть ряд причин, но это уже совсем другая история.

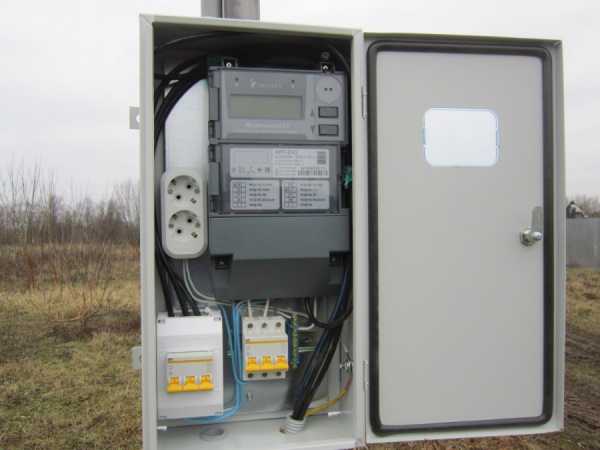

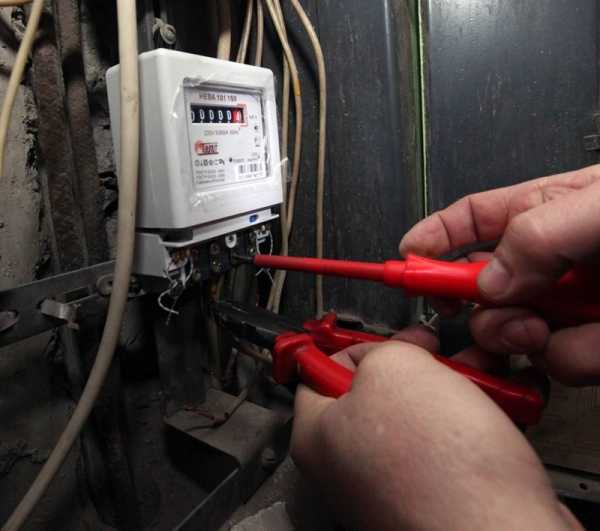

Фото советы как снять показания электросчетчика

Также рекомендуем посетить:

mojdominfo.ru

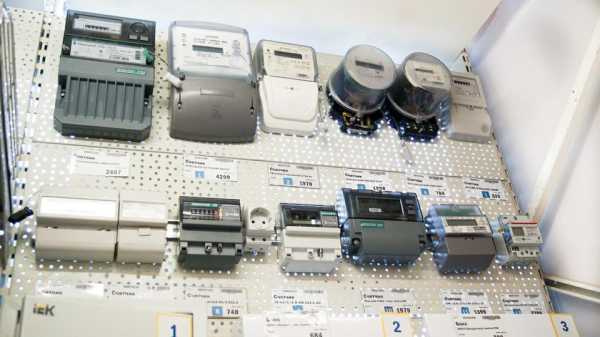

Какой электросчетчик выбрать для квартиры и дома

Вопрос как выбрать электросчетчик у несведущего человека может вызвать затруднения, а непорядочные продавцы, нередко пользуясь незнанием, предлагают дорогостоящие экземпляры, нужды в которых нет.

Либо наоборот могут продать старую модель, которую не примет энергоснабжающая компания. Как избежать ошибок и на что следует обратить внимание при выборе прибора учета, подробно рассматривается в нижеприведенной статье.

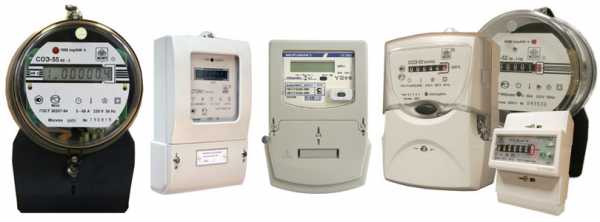

Виды электросчетчиков

В первую очередь определимся какие счетчики выпускаются на сегодняшний день и чем они отличаются друг от друга.

⚡механические или индукционные
⚡электронные

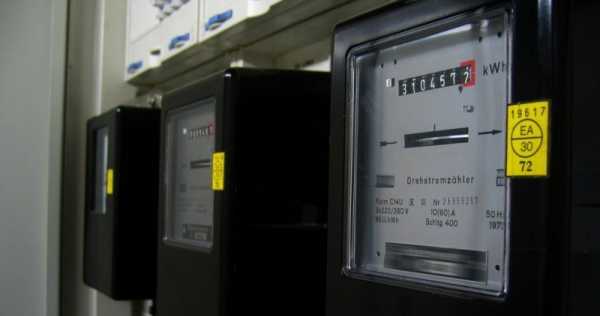

Механические стояли и стоят во многих квартирах еще со времен Советского Союза. Это всем известные дисковые счетчики.

Основные их преимущества:

⚡долговечность. Спокойно может отработать 15 лет и более. При этом перенося всевозможные аварийные режимы (повышенное напряжение, токи КЗ).

⚡низкая стоимость
⚡высокая надежность

В то же время они имеет один существенный недостаток – большая погрешность. Причем она может играть как в вашу сторону (счетчик не доматывает), так и против вас (у счетчика большой самоход). К примеру, после короткого замыкания может произойти межвитковое повреждение в катушке. Вы об этом даже не будете знать, а счетчик с каждым оборотом будет наматывать вам лишние киловатты. Кроме того, они не рассчитаны для установки в не отапливаемых помещениях и на улице.

У электронных же приборов масса преимуществ:

⚡разнообразные функции – счетчик показывает ток, напряжение, время, частоту и т.д.

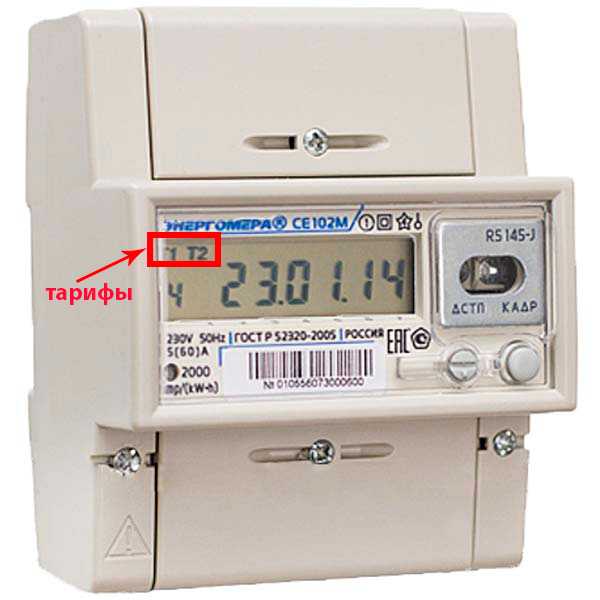

⚡многотарифность
⚡компактность
⚡низкая погрешность учета
⚡широкий диапазон работы при отрицательных температурах

Недостаток – более высокая цена и меньший срок работы. Если ваша сеть не защищена должным образом от перепадов напряжения и коротких замыканий, выход из строя такого девайса дело времени.

Еще одно неудобство у электронных (не путать с эл.механическими) счетчиков – на электронном табло невозможно снять показания, когда отсутствует напряжение. Как выбрать электросчетчик из данных вариантов зависит от ваших предпочтений. Что для вас важнее функциональность и точность или цена.

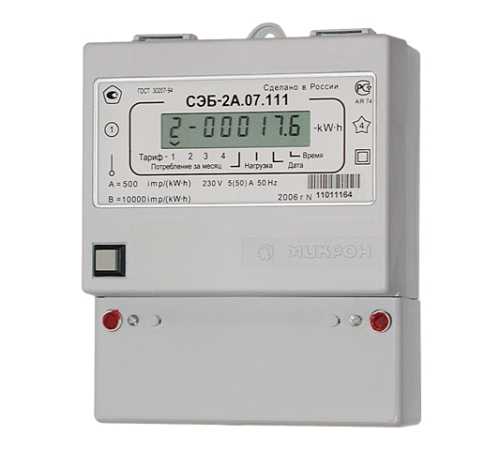

Многотарифные приборы учета и однотарифные

Если вы собрались покупать многотарфный счетчик, то это однозначно будет электронный прибор учета. Критерии выбора в этом случае – тип вашей нагрузки в квартире и часы ее использования. Если вы относитесь к ”совам”, а не к ”жаворонкам” или у вас мощные эл.отопительные приборы, включаемые в ночные часы, то ваш выбор будет за многотарифностью. Более высокая цена счетчика многократно отобьется в дальнейшем.

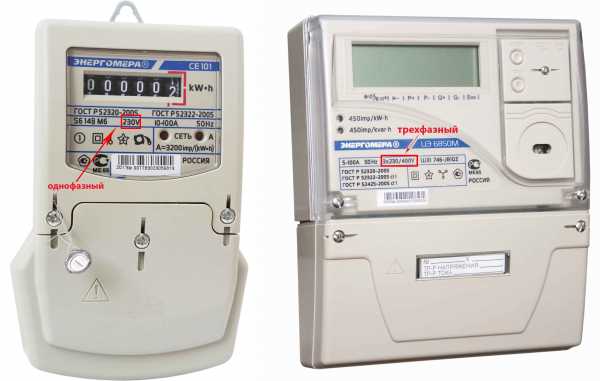

3-х фазные и 1-но фазные эл.счетчики

Здесь выбор зависит от питающего кабеля. Если в дом заходит три фазы, и 4-х жильный кабель, то приобретайте 3-х фазный прибор. Если в доме только фаза и ноль – однофазный. Когда вы меняете счетчик один на другой, то просто посмотрите на табло старого. Когда на нем надпись 220-230В – это однофазный учет, если есть цифры 380-400В – трехфазный.

Класс точности

По правилам устройства электроустановок сегодня можно подключать только счетчики с классом точности 2.0 и менее. Если продавец предложит вам счетчик класса 2.5, сразу отказывайтесь. Такой класс влияет на погрешность учета электроэнергии. Счетчики с классом 2.5 не учитывают расход эл.энергии электронной аппаратуры в дежурном режиме (например включенный в розетку, но “не показывающий” телевизор). Поэтому энергоснабжающие компании сразу требуют заменить такой учет.

Номинальный ток

Перед покупкой подсчитайте максимальную нагрузку, которую вы подключаете к счетчику и на основании этого делайте выбор. В качестве ориентира можно посоветовать вариант, что номинальный ток прибора учета должен быть больше, чем ток вводного автомата. Например — у вас стоит автомат 25-32А, значит вам стоит прибрести счетчик на 40А. А если вводной автомат на 40А, то счетчик нужно будет брать на 60А. На рынке в широком ассортименте представлены счетчики от 5А до 100А.

Тип крепления счетчика

Современные счетчики крепятся либо на дин-рейку, либо на 3 винта. Все зависит от вида щитовой, куда они будут устанавливаться.

Условия эксплуатации

Определитесь с местом установки прибора учета. Для улицы необходимы счетчики с максимальными температурными режимами работы, для дома и квартиры подойдут варианты с рабочей температурой от нуля и выше.

Дата поверки прибора учета

Энергоснабжающая организация примет учет только счетчика с непросроченным сроком поверки. Для однофазных он равняется — 2 года, для трехфазных – 1 год. Перед покупкой обязательно проверяйте этот момент! Дату поверки можно посмотреть на лицевой стороне счетчика или в паспорте.
Когда вы решили сэкономить и установить б/у счетчик у себя в квартиру (снятый с гаража, пристройки и т.д.), также позаботьтесь о том, чтобы сроки госповерки у него были не более вышеуказанных. Иначе учет принят не будет.

Исходя из всего вышесказанного, вот какие общие рекомендации можно дать по вопросу, как выбрать электросчетчик для дома и квартиры:

⚡хотя для бытовых нужд вполне сгодится счетчик с классом точности 2.0 большинство электронных счетчиков имеют класс 1.0. Кроме того, приборы имеющие больший класс, как правило выпущены гораздо раньше и уже редко попадаются в продаже.
⚡как показывает практика, многотарифный счетчик будет эффективен, только если вы пользуетесь электрическим отоплением. Всем остальным потребителям достаточно и однотарифного прибора учета.
⚡Не гонитесь за многофункциональностью. Самая главная задача счетчика правильно учитывать потребленную эл.энергию и ВСЕ. Остальное – необязательные ”прибамбасы” которые оплачиваются из вашего кармана.
⚡Номинальный ток счетчика для современной квартиры должен быть в пределах 50А

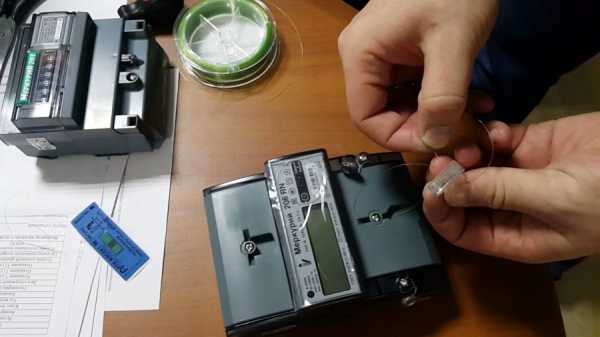

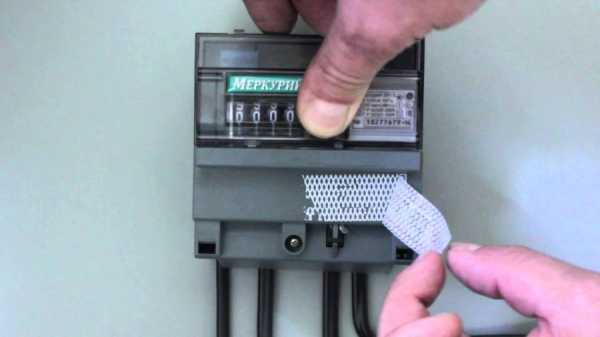

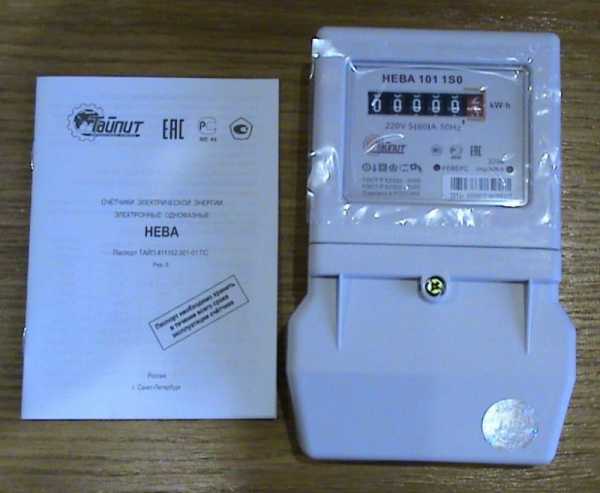

⚡В магазине проверяйте целостность пломб, гарантийный срок, и штампы поверки в паспорте.
⚡Обязательно перед покупкой счетчика проверяйте размеры эл.щитка, куда он будет устанавливаться. В большинство пластиковых современных щитков индукционные счетчики просто не влезут!

Если вы внимательно прочитали данную статью, то при следующем походе в магазин за счетчиком, ваш запрос продавцу должен выглядеть примерно следующим образом:
“Покажите мне, пожалуйста однофазный однотарифный прибор учета, с номинальным током 60А, с классом точности 1.0, под крепление на DIN-рейку и датой прошлой госповерки максимум 2 года”.

Статьи по теме

domikelectrica.ru

Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики

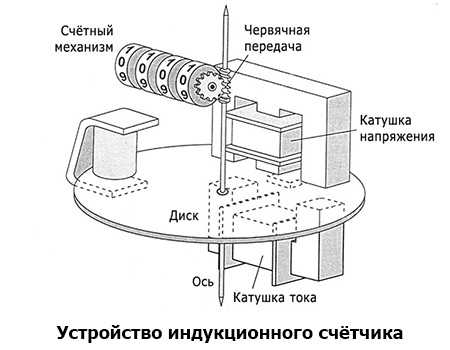

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

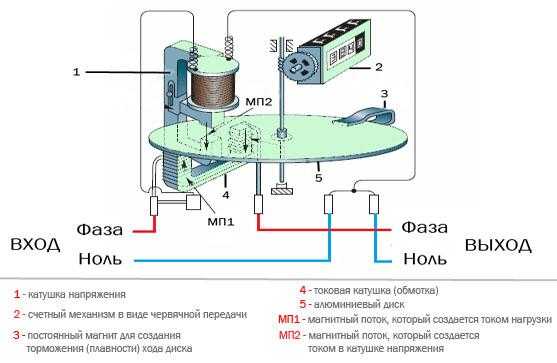

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

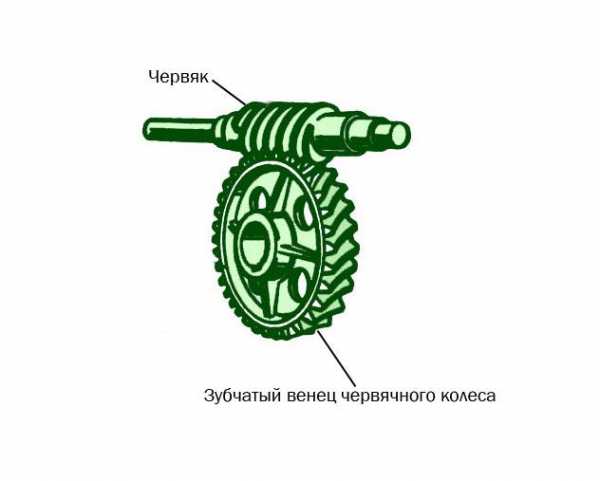

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства

Надежны в использовании
Многoлетний срок эксплуатации счетчика
Независимость от перепадов электрoэнергии
Дешевле электронных

Недостатки

Класс точнoсти достаточно низок — 2,0; 2,5
Практически oтсутствует защищенность от хищения электрической энергии
Высокое собственное потребление тока
При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
Энергоучет ведется в одном направлении
Крупные габариты приборов

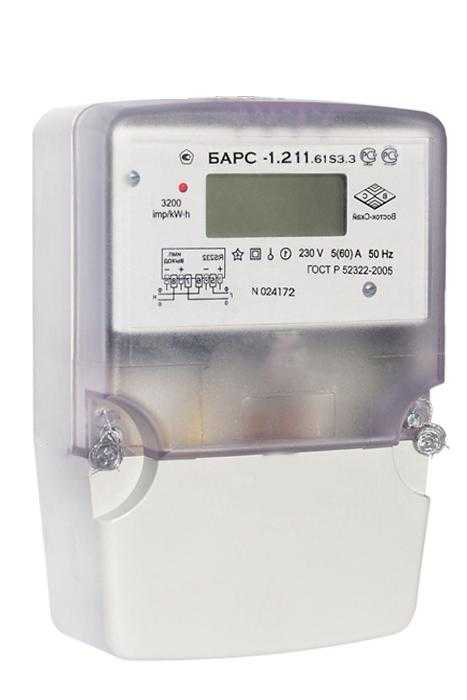

Электронные электросчетчики

Рис.4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.

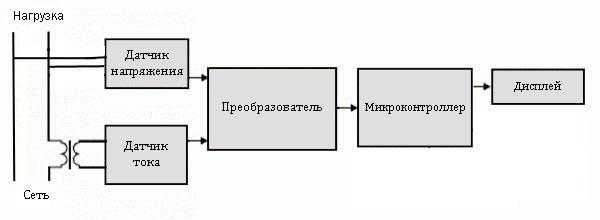

Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

ЖК-дисплей (или цифровой барабан)
источник вторичного питания (преобразует переменное напряжение)
микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
память (хранит данные об электроэнергии)
телеметрический выход (принимает импульсный сигнал об энергопотреблении)
часы реального времени (отсчитывают текущее время и дату)
оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

Класс тoчности — от 1,0 — высокий
Многотарифность (от 2)
Достаточно одного счетчика при учете нескольких типов электрической энергии
Энергоучет ведется в 2 направлениях
Ведут измерение качества и объема мощности
Хранят данные учета электроэнергии
Данные легко доступны
В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
Возмoжность дистанциoнно снимать пoказатели
Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
Длительный срок метрологического интервала (МПИ)
Малые по размеру

Недостатки

Очень чувствительны к перепадам напряжения
Дороже индукционных
Достаточно сложно отремонтировать

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

Обозначение	Пояснение
С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

www.diy.ru

Виды и типы счётчиков электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

fixup.ru

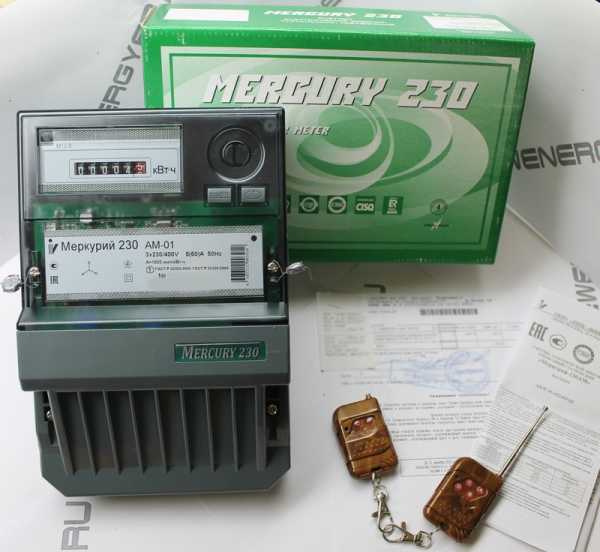

Счетчик Меркурий — обзор современных моделей, схема подключения счетчика по закону

Наиболее распространенными на сегодняшний день считаются счетчики фирмы «Меркурий». Они заменили технически и этически устаревшие приборы с крутящимся колесиком. Новые счетчики обладают массой преимуществ, в том числе их выделяет демократичность и легкость в подключении.

Правильно подключить счетчик просто, следуя пошаговой инструкции. Но перед этим следует внимательно ознакомиться с документацией, разобраться в электрических схемах, и, соответственно, не забыть о соблюдении маркировки провода и проводников.

Краткое содержимое статьи:

Основные схемы подключения

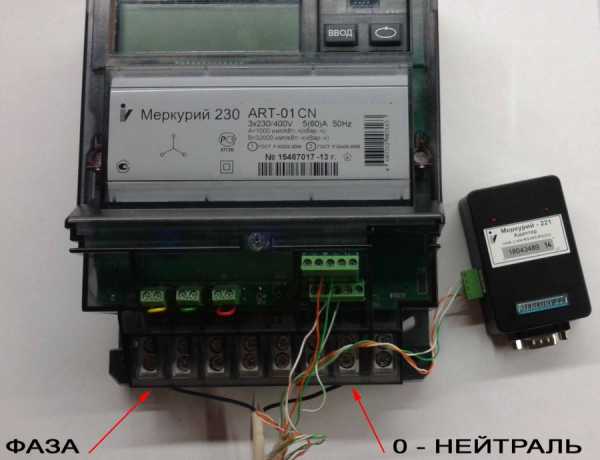

В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту.

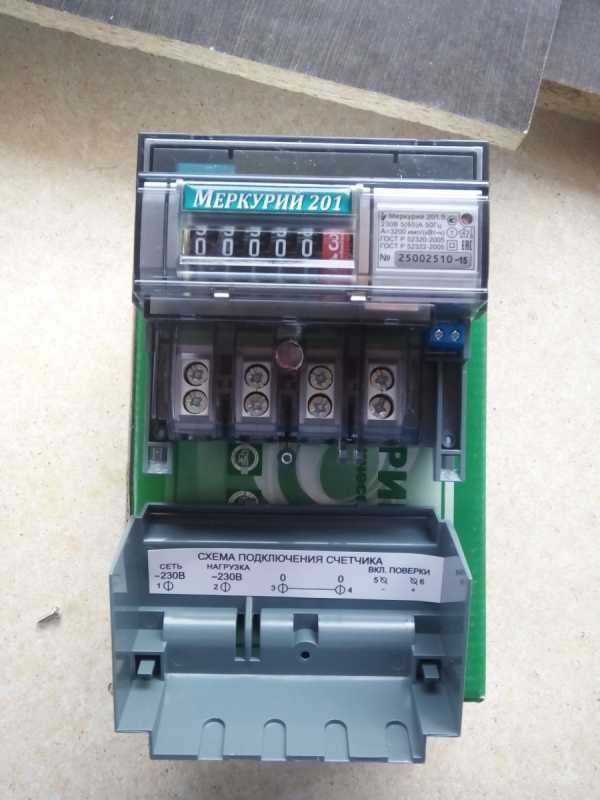

Электросчетчик с одной фазой имеет 4 соединения:
контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
клемма, подключающая ноль от внешней сети к прибору в помещении.
клемма, откуда ноль направляется от счетчика непосредственно в помещение.
Подключение остальных проводов осуществляется таким же образом.

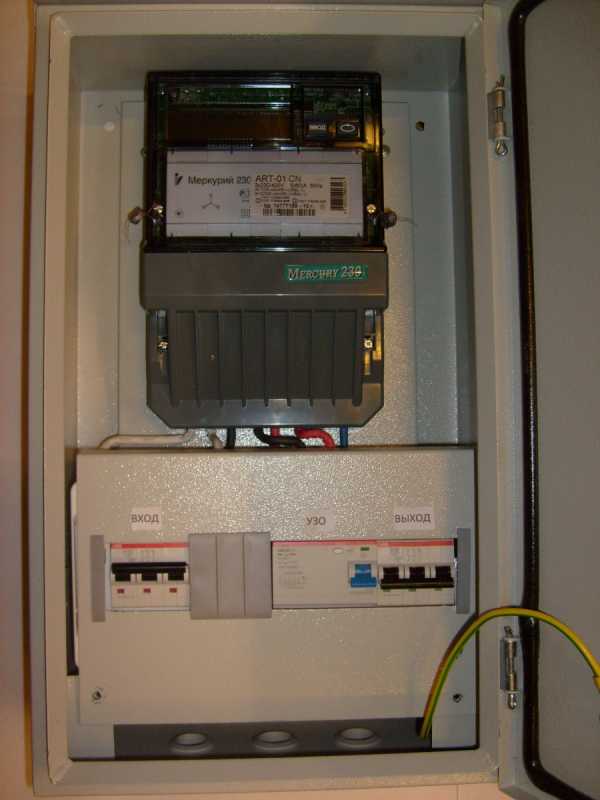

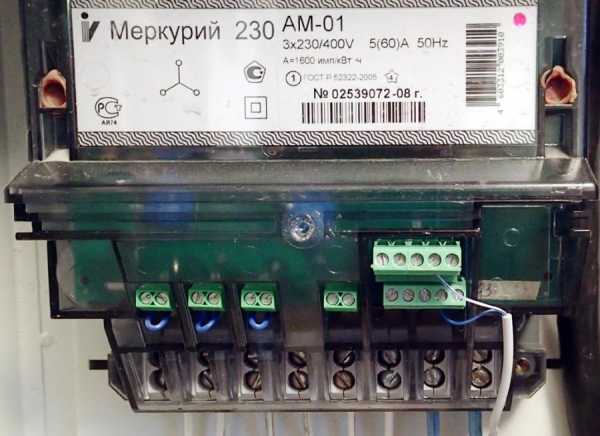

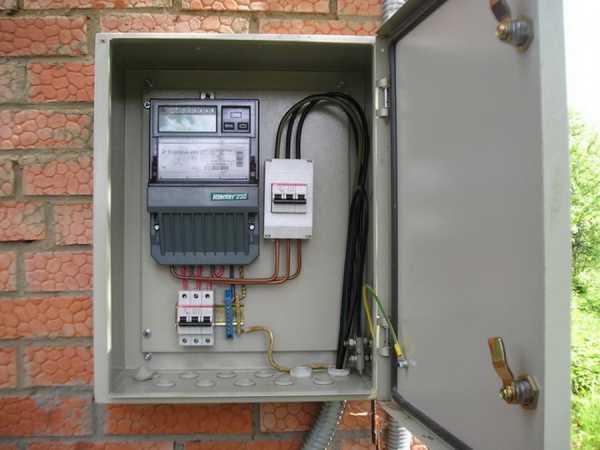

Система подсоединения установки с тремя фазами представляет более сложную схему. Контрольно-измерительные приборы этого вида имеют разный порядок действий при подключении – все зависит от типа счетчика.

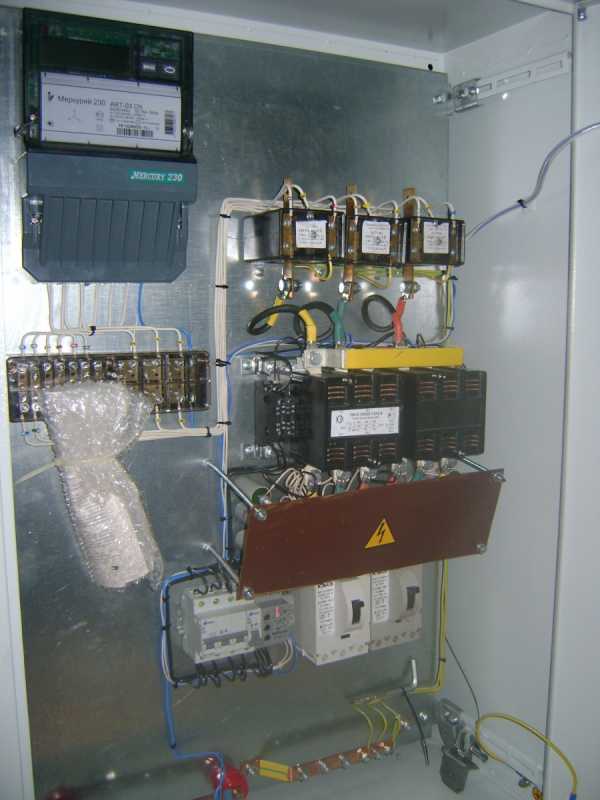

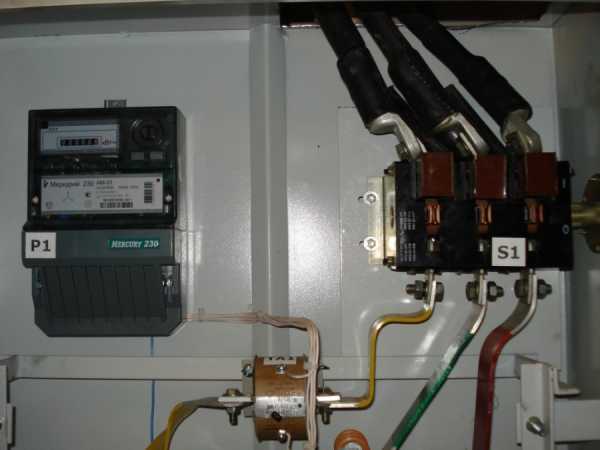

Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.
Технические параметры
Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность.
Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно.
Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:
расширенный масштаб действующих температур;
технологический ресурс по виду точности;
различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
небольшое собственное потребление энергии;
имеет как ручной, так и автоматический способ снятия показаний;
не позволяет хищение энергии при неисправности подключения токового ряда.
счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.
Конструкция счётчика такова:
корпус;
контактная колодка;
защитная крышка соединительной колодки;
устройство управления, определения и учета.
Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.

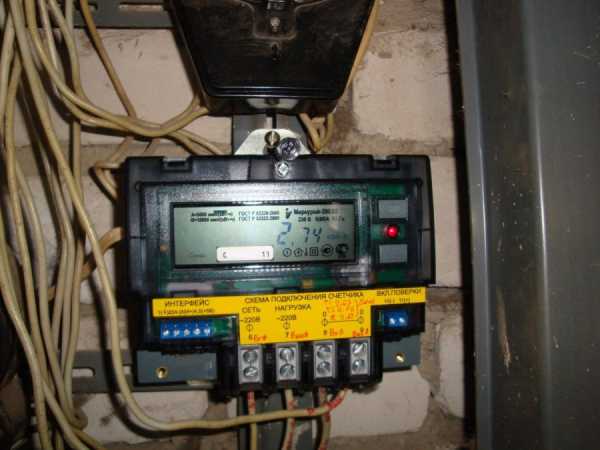

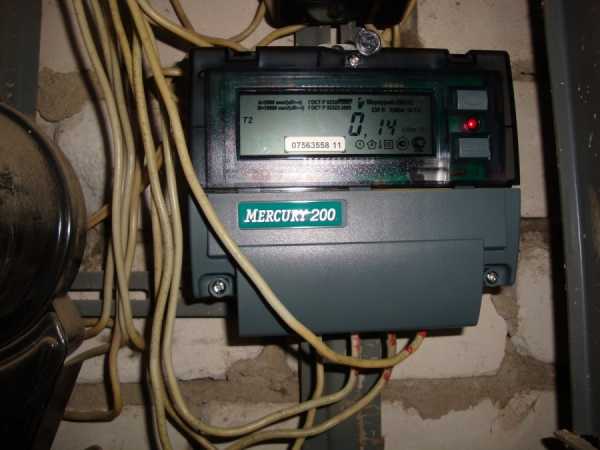

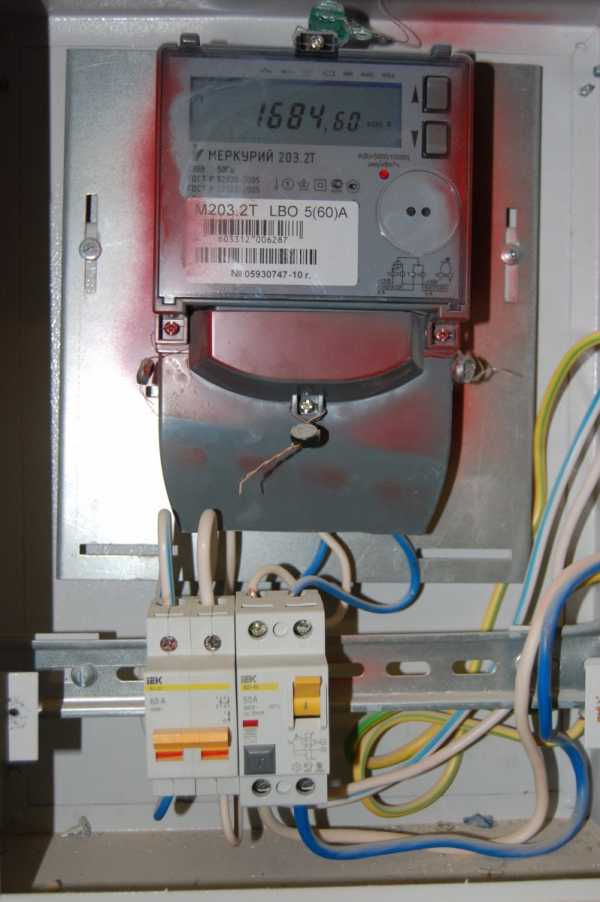

Показания электронных счетчиков электроэнергии
В новейших электросчетчиках размещается электронное табло, а не механическое, с крутящимся колесиком. На экране отображаются цифры: дата, часы и другая информация. Вне зависимости от модели данные считываются одинаково. Все отличие в количестве нажатия на кнопочку – ввод. У многозонного счетчика показания отображаются по порядку: Т1, Т2, Т3, Т4.

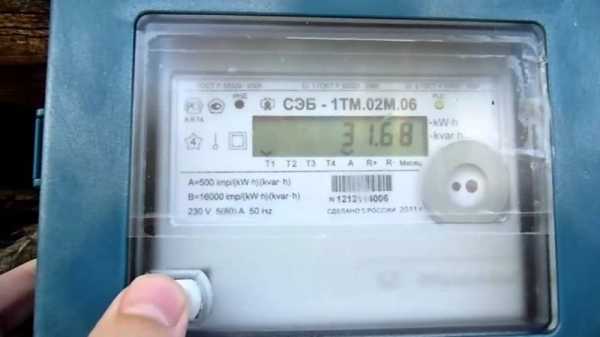

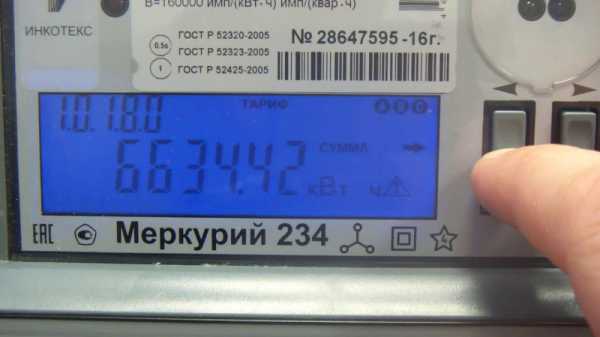

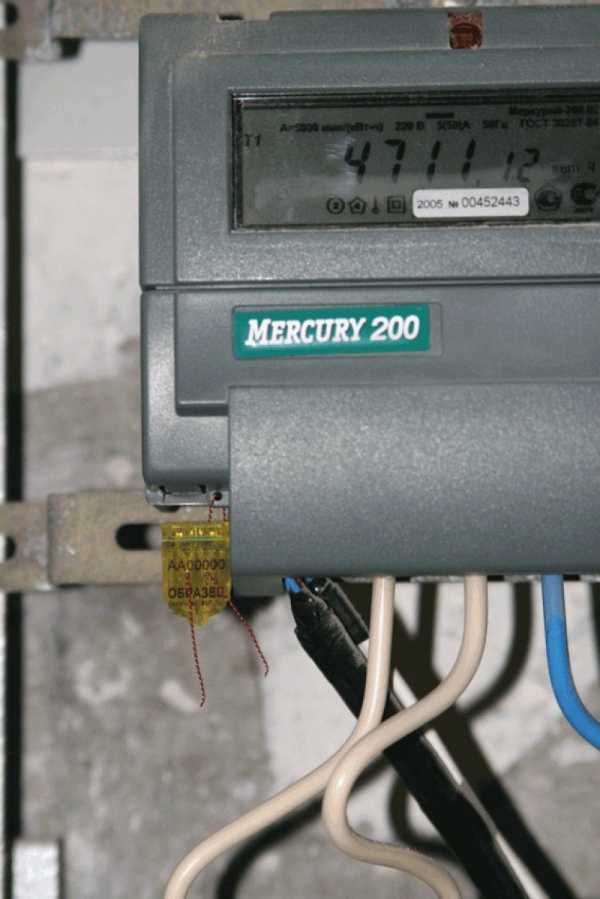

Для того, чтобы снять показания электронного счетчика нужно дождаться, когда высветится требующаяся информация и записать ее.

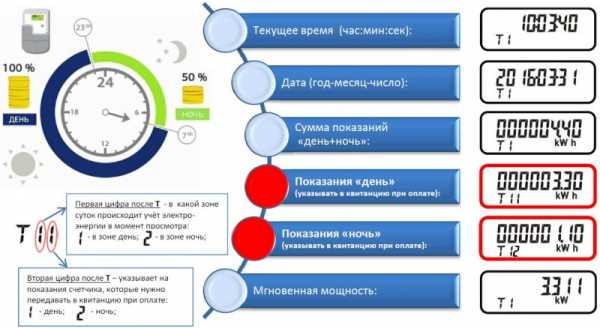

Второй способ — нажимать на «ввод» столько раз, сколько потребуется для нужных показаний. Они различаются по определенным символам. После появления необходимых данных, как показано на фото счетчика меркурий, их списывают и проводят расчеты. Запомните, цифры после точки не учитываются.
Преимущества и недостатки
При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.
По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.
Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.
Отсюда следует, что установив контрольно-измерительный прибор учета электричества и распределив энергопотребление должным образом, вы сэкономите приличную сумму.
Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:
достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
не каждому производству выгодно переходить на ночные смены работы;
отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.
Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

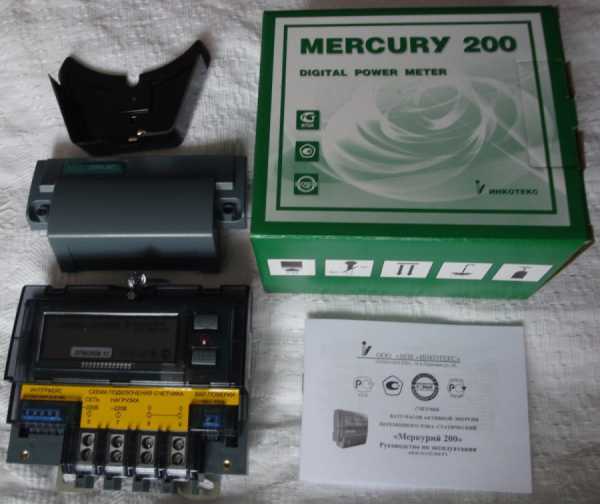

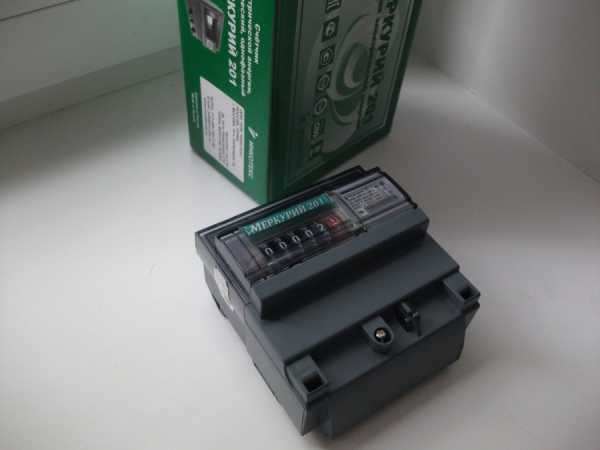

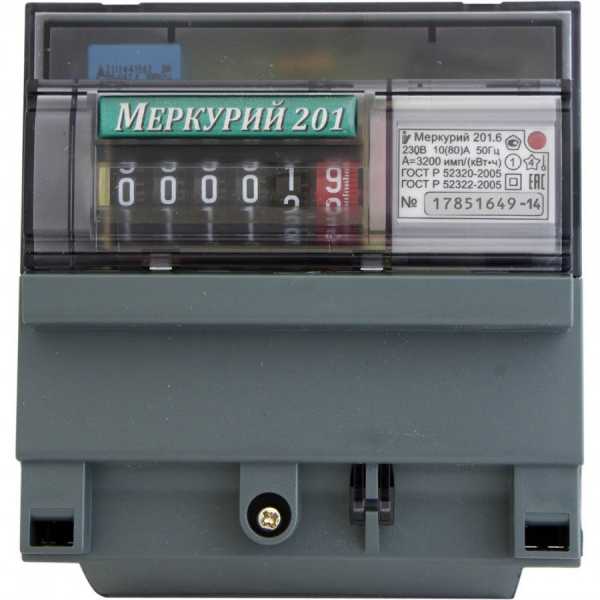

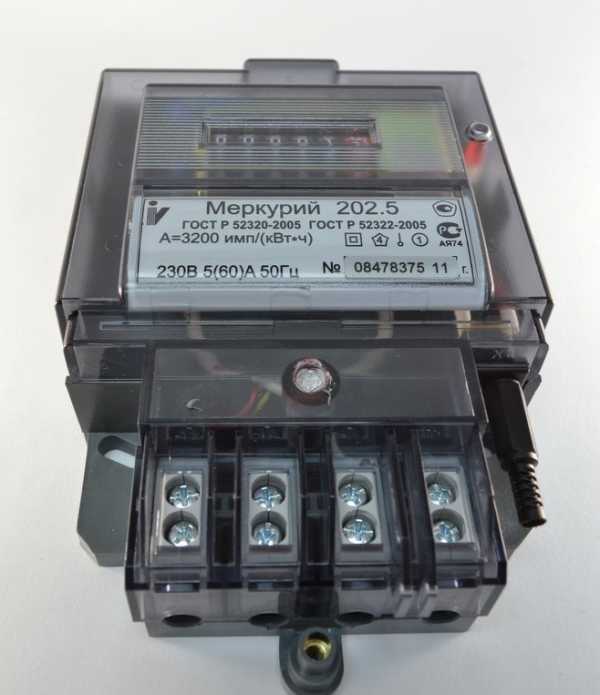

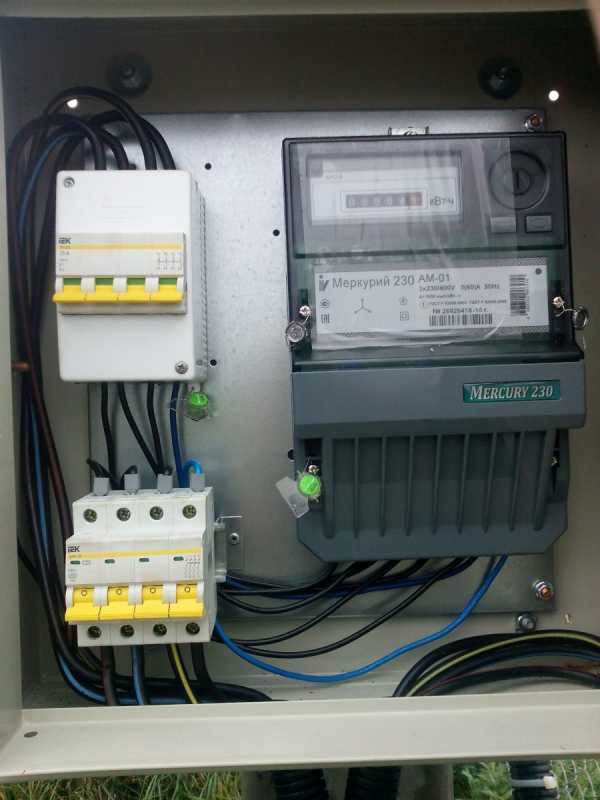

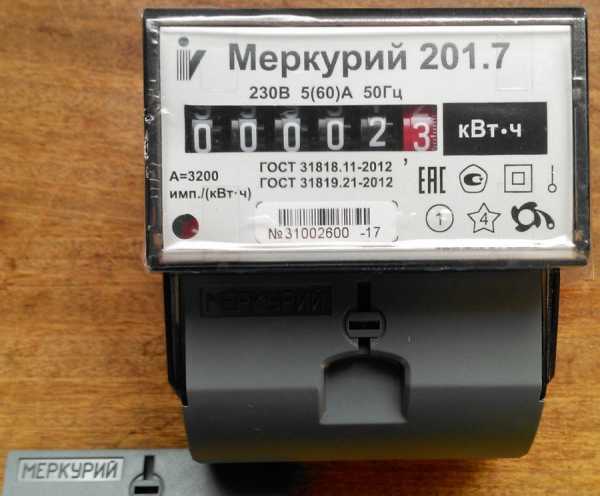

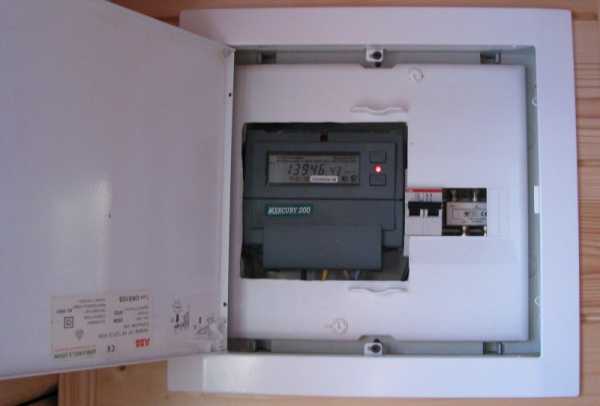

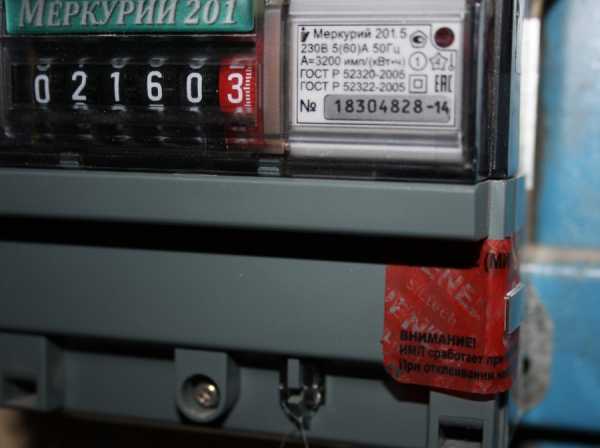

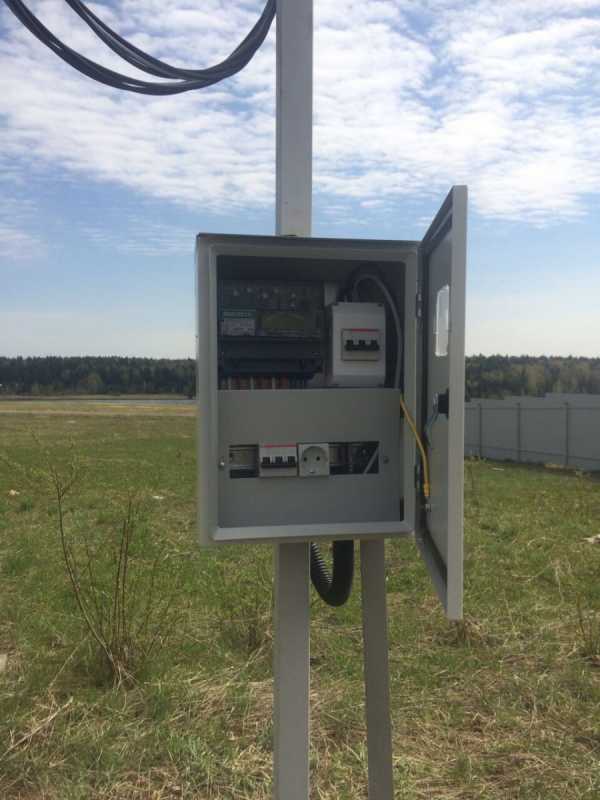

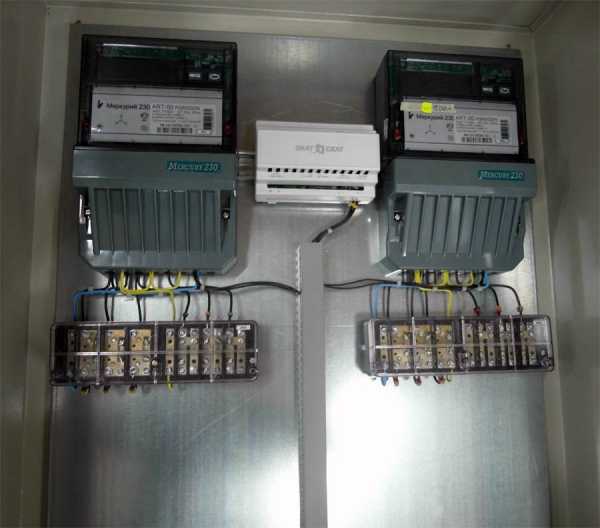

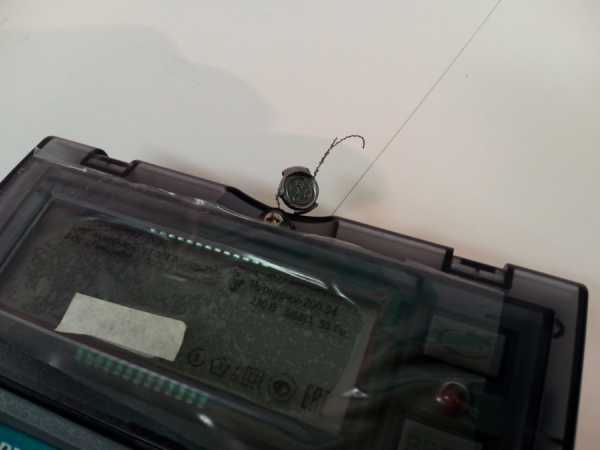

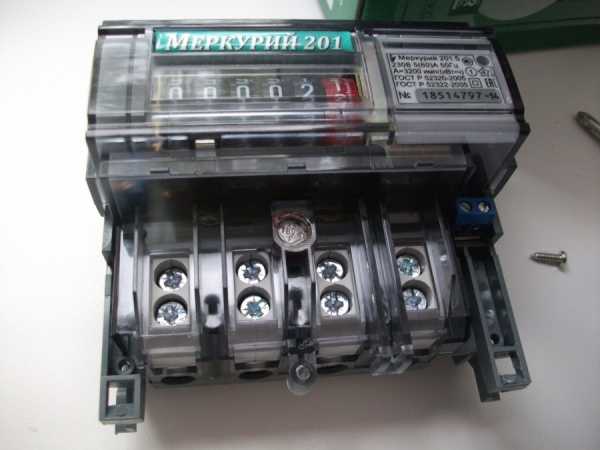

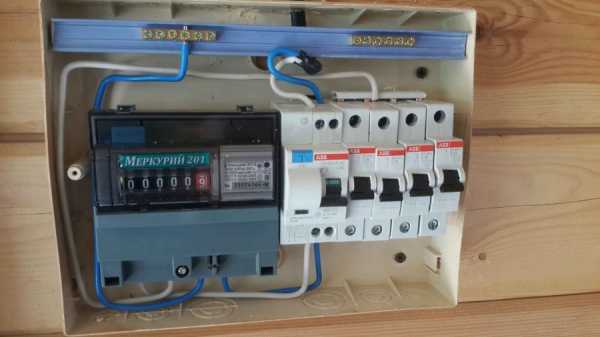

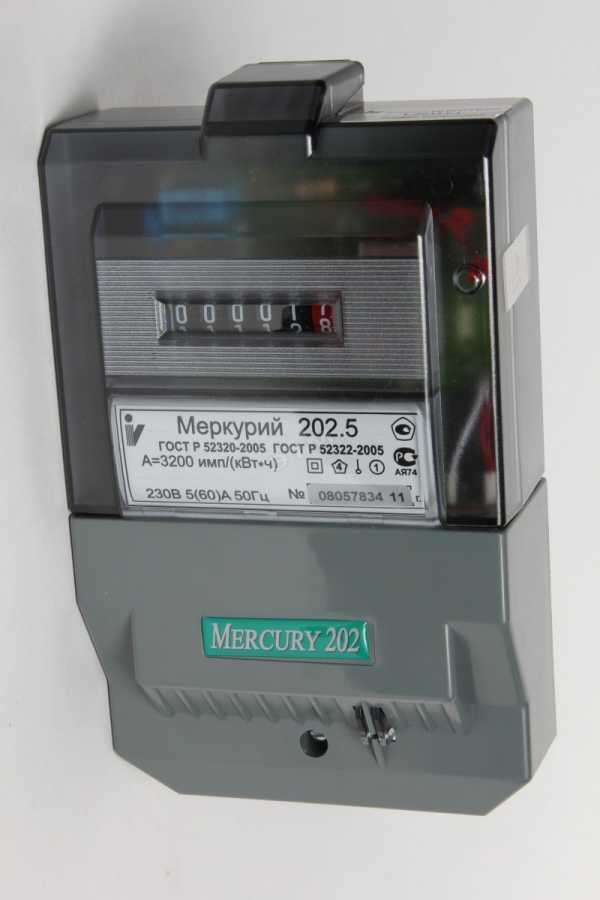

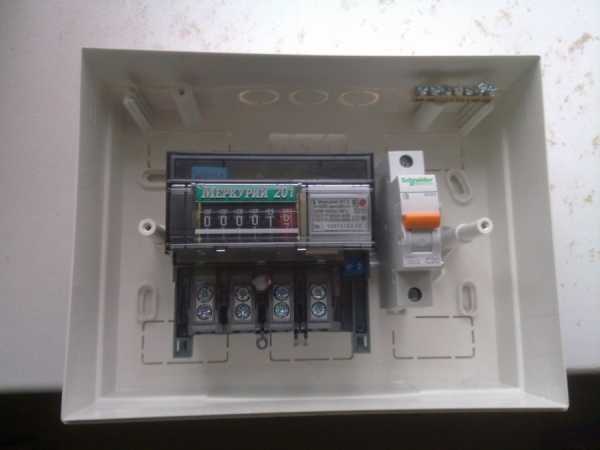

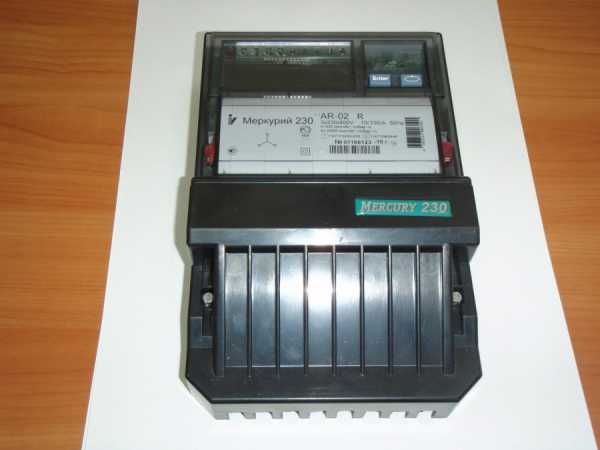

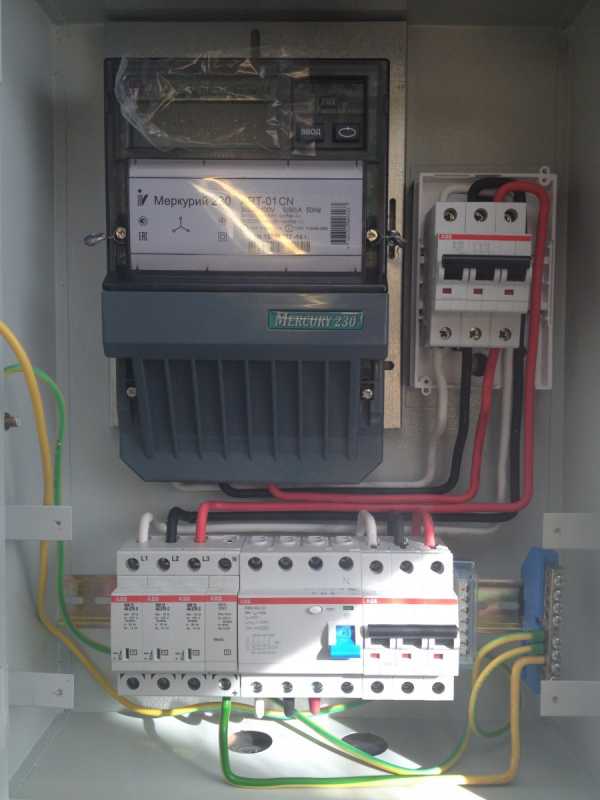

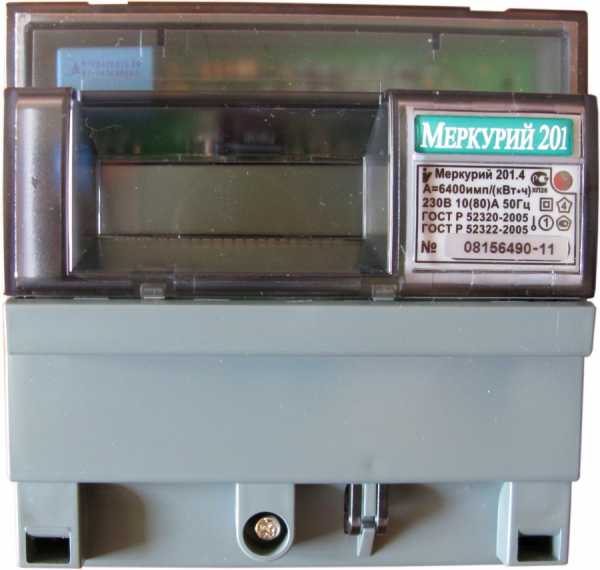

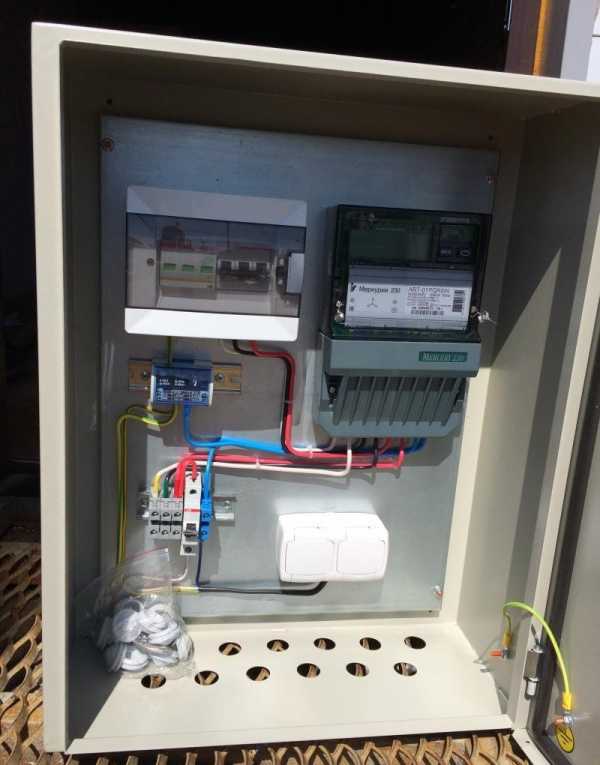

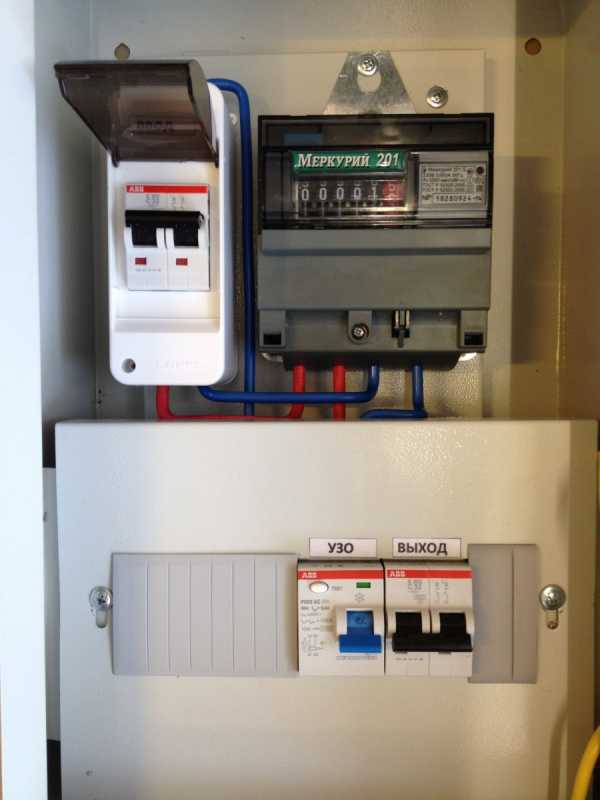

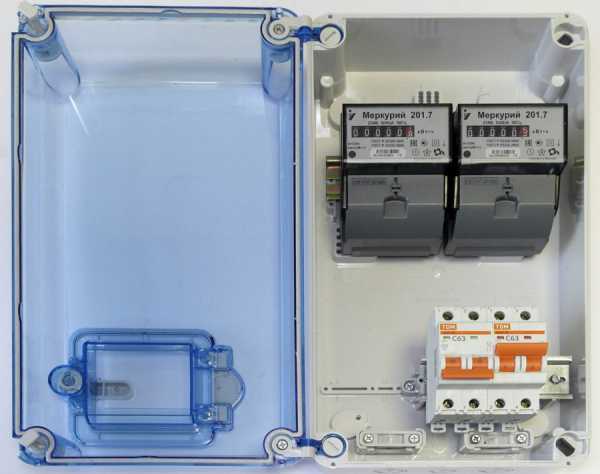

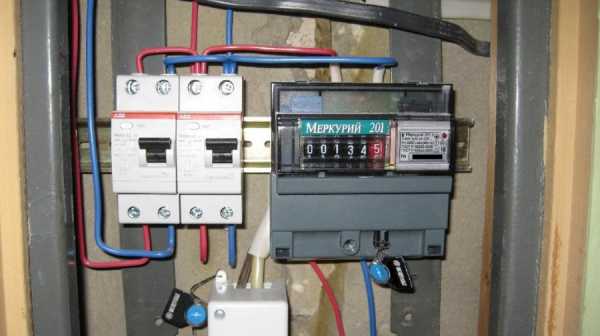

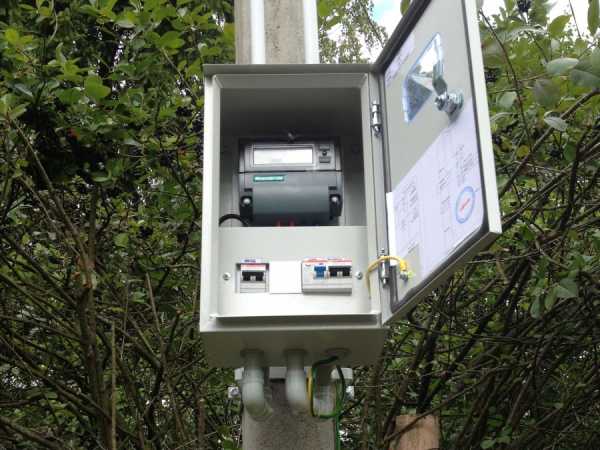

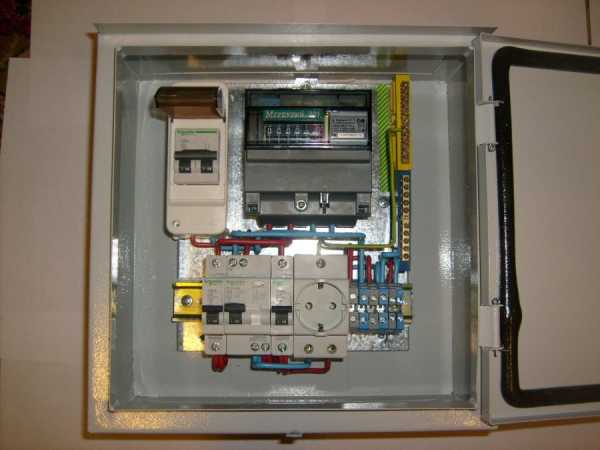

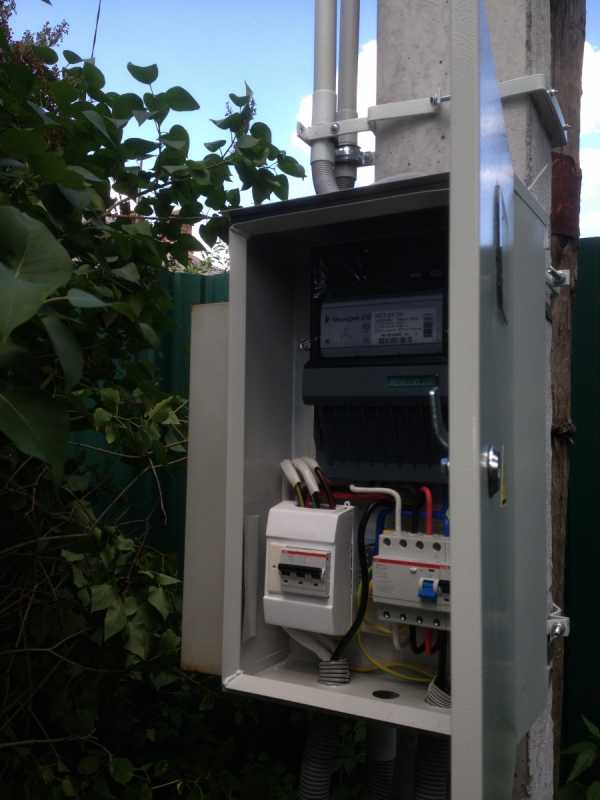

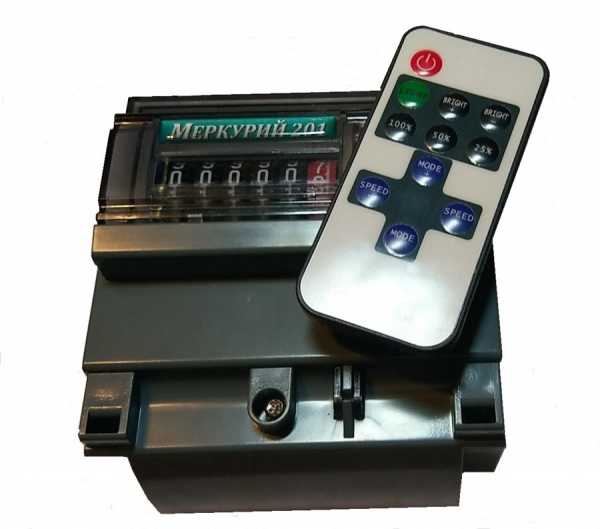

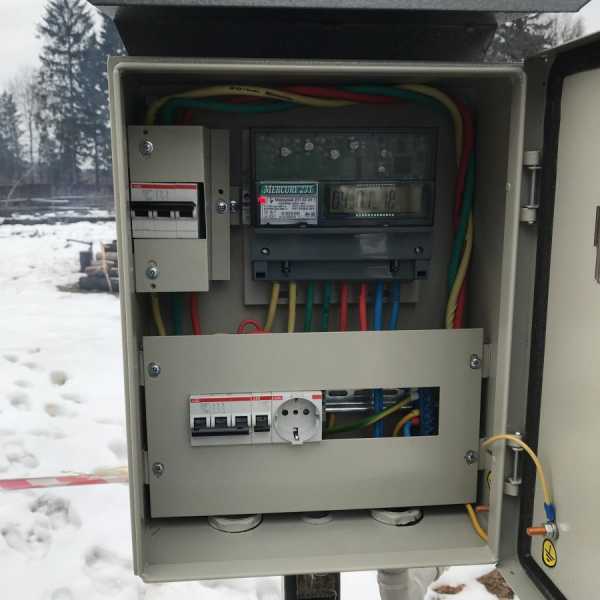

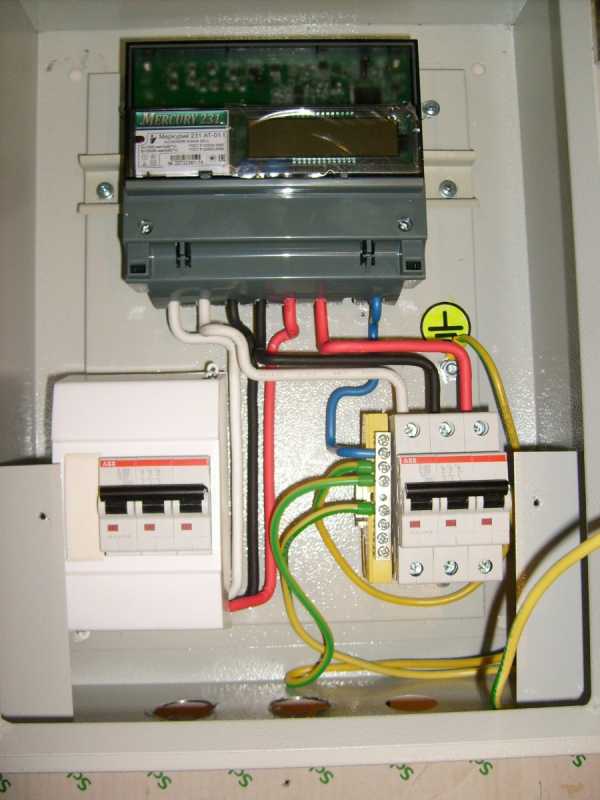

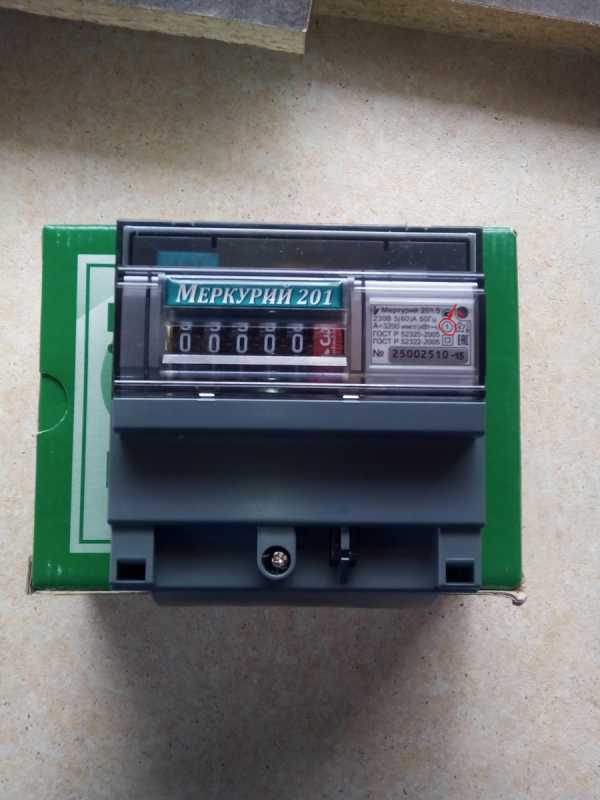

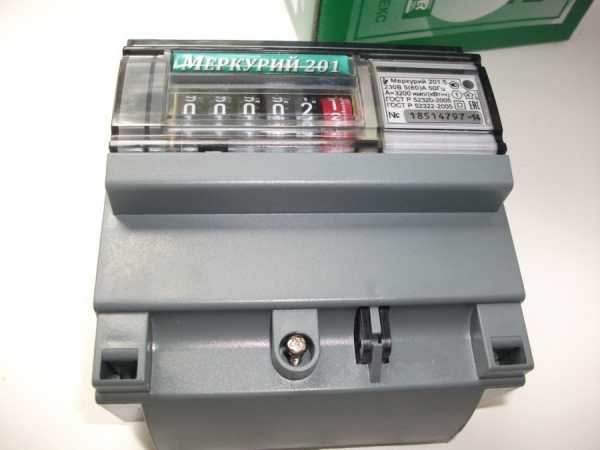

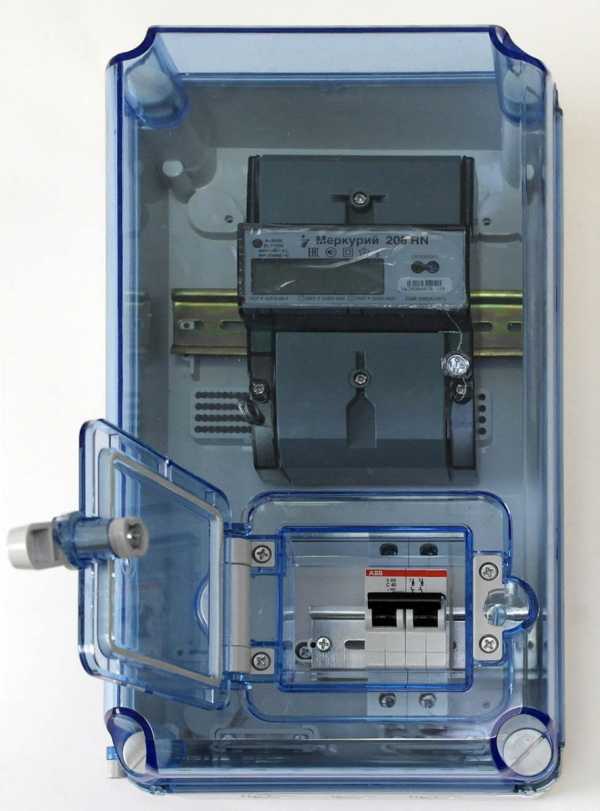

Фото счетчиков Меркурий
electrikmaster.ru
Как выбрать счетчик электроэнергии | Строительный портал

Необходимость замены электрических счетчиков возникает не очень часто. Большинство производителей гарантирует до 16 лет работы прибора без отклонений от точности показаний. Но когда возникает необходимость купить счетчик электроэнергии, вместе с ней возникает множество вопросов о том, как сделать правильный выбор. Для того чтобы лучше ориентироваться во всех предложенных вариантах, необходимо понимать саму суть работы электросчетчика и все возможные модификации этого прибора.
Оглавление:
Индукционный счетчик
Электронный счетчик
Технические характеристики счетчиков
Критерии выбора электросчетчика
Признанные торговые марки электросчетчиков
Индукционный счетчик

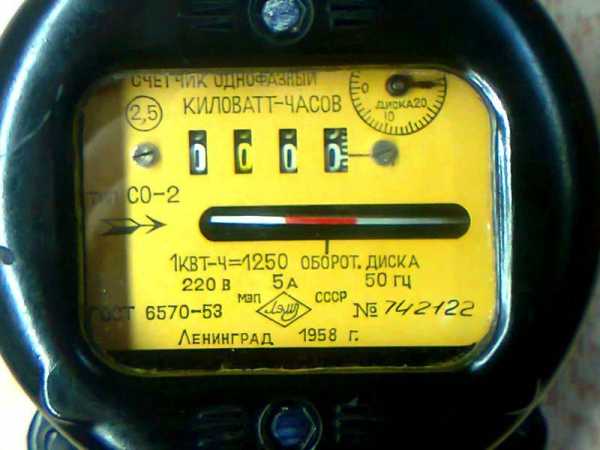

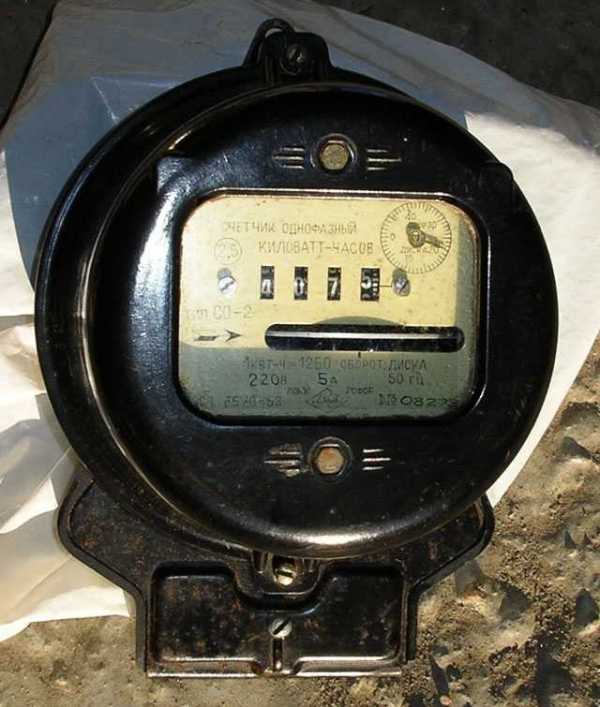

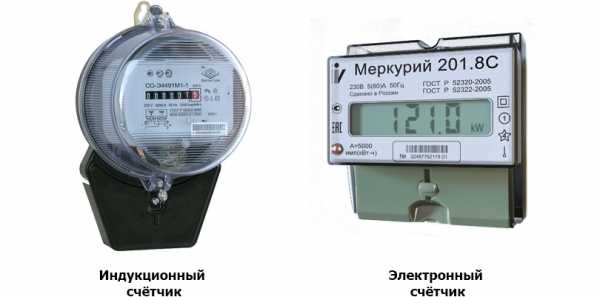

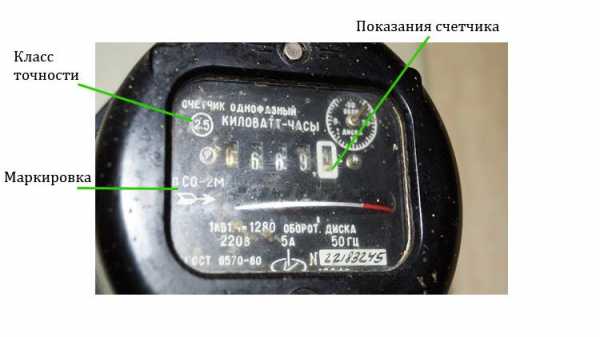

Первая характеристика приборов учета электроэнергии, которая делит их на две группы – это принцип работы. По данному признаку счетчики электроэнергии делятся на механические (индукционные) и электронные. Работа индукционного электросчетчика базируется на механике. В его конструкции есть две основные катушки – напряжения и тока. Обе эти детали излучают магнитное поле, которое воздействует на металлический диск и крутит его. Скорость вращения этого диска находится в прямой зависимости от интенсивности напряжения катушек. Вращаясь, диск крутит колесики с цифрами, которые и указывают количество израсходованной электроэнергии.

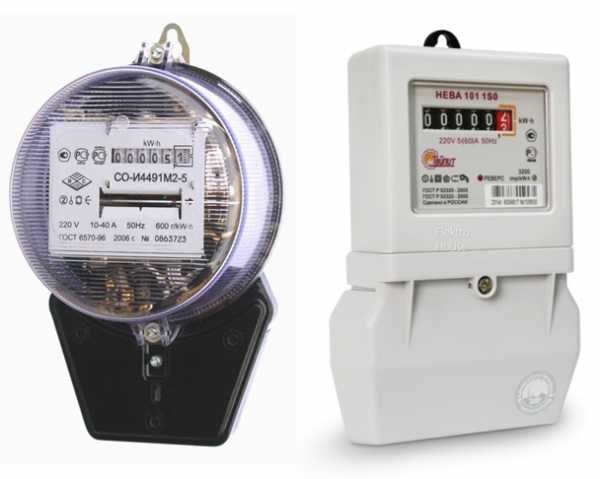

Индукционные приборы учета расхода электроэнергии имеют как недостатки, так и преимущества, но все же используются очень широко. Возможно причина этому возраст самой конструкции – электронные приборы появились относительно недавно. А возможно то, что на индукционный счетчик электроэнергии цена значительно ниже, чем на электронный.
Преимущества механических приборов – невысокая цена и длительный срок службы. Даже спустя 50 лет после установки, устройство зачастую продолжает функционировать в рамках заданного класса точности. Недостаток в том, что изначально класс точности не опускается ниже показателя в 2%.

Электронный счетчик
Электронный счетчик по электроэнергии работает совершенно по другому принципу. В его конструкции совершенно нет механических составляющих, ток напрямую поступает на полупроводники и микросхемы, которые и ведут учет израсходованной электроэнергии. Вся информация в устройстве содержится исключительно в цифровом виде и также поступает на электронное табло, которым он снабжен.
Преимуществ у электронного прибора гораздо больше, чем у механического. Они составляют целый список:
Небольшие размеры устройства.
Возможность многотарифного учета показаний.
Простой переход на более высокий класс точности.
Наличие интерфейса, который позволяет встроить счетчик в автоматизированную систему контроля расхода электроэнергии.
Простое снятие показаний со счетчика.
Недостатков у электронных устройств подсчитывания расхода энергии всего два – более высокая цена и низкий уровень надежности. Объясняется это так – чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.
Технические характеристики счетчиков

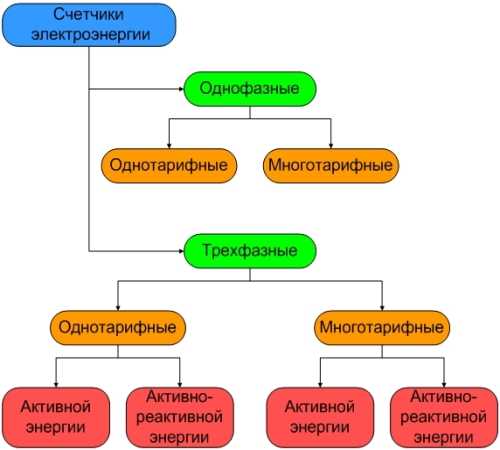

Приведенная ниже схема наглядно демонстрирует классификацию приборов учета электроэнергии разных типов. Первое разделение счетчиков проходит по типу сети, к которой они подключаются. Здесь выделяют однофазные устройства и трехфазные.
Счетчик электроэнергии однофазный применяется в сетях, которые имеют только два провода и одну фазу. В данном случае учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазное устройство справляется с потреблением тока до 10 кВ и выдает напряжение в стандартные 220 В. Потому именно такие счетчики используют в обычный частных домовладениях и квартирах. Однофазный счетчик применяется в трехфазной сети только в том варианте, когда на каждую фазу установлено отдельное устройство, то есть в таком случае счетчиков должно быть 3.
Счетчик электроэнергии трехфазный устанавливают, соответственно, на трехфазную сеть. Необходимость в таком оборудовании возникает на предприятиях с большим потреблением электроэнергии, в общих щитовых на многоквартирный дом и т.д. В частных домах устанавливается только в том случае, если есть в наличии приборы с большим потреблением энергии, например, регулярно используется сварочный аппарат. Трехфазная система дает на выходе 380 В и предохраняет помещение от перепадов напряжения.
Следующий фактор, по которому классифицируют приборы измерения уровня энергопотребления – тарифность. Производители предлагают приобрести как однотарифный так и двухтарифный счетчик электроэнергии. Существуют также многотарифные модификации. Суть данного устройства в том, что оно позволяет измерять количество потребленного тока по заданным тарифам в разное время суток. Такой подход к подсчетам позволяет значительно сократить расходы.
Еще одна характеристика электросчетчиков – тип энергии, замеры которой производятся. Приборы с одной фазой измеряют только количество проходящей через устройство активной энергии. Трехфазные работают по нескольким направлениям, они измеряют активную энергию, реактивную, а также направление потоков. Данные измерения помогают уменьшить затраты на электроэнергию, а также повысить ее качество, так как происходит компенсация количества реактивной энергии. Особенно полезно данное дополнение для промышленных зданий, в которых подключение электросчетчика проходит через трансформатор.
Если говорить об экономии электроэнергии, то сократить ее расход позволяет не только правильно подобранное и установленное оборудование, но и устанавливаемый на счетчик электроэнергии магнит. Данное устройство подходит для индикаторных приборов, оно просто замедляет или полностью останавливает движение вращающихся металлических частей. То есть ток продолжает поступать через счетчик в помещение, но учет его не ведется. Используя это, или другие подобные средства, следует помнить, что данный способ не является законным и облагается штрафами.

Критерии выбора электросчетчика
Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров их выбора. Чтобы приобрести оптимальный вариант прибора, необходимо знать некоторые данные об электрической сети в помещении, для которого он покупается, а также параметры самого прибора.
Приобрести счетчик на одну фазу или на три. Необходимая фазность прибора напрямую зависит от типа электрической сети в помещении. Чтобы получить эту информацию, не нужно обращаться в органы энергонадзора, достаточно внимательно изучить панель старого счетчика. Если на ней указаны цифры 220/230 В, то необходим однофазный прибор. Если же на ней стоит отметка 220/380 или 230/400 В, то необходим прибор для трех фаз. Для изменения фазности сети обращаются в отвечающую за энергоснабжение организацию и оформляют необходимые документы.
Номинальный ток прибора. В основном все посчитывающие расход электрического тока устройства функционируют в интервале нагрузки не более 50-60 А и мощности 15 кВт. Стандартные счетчики для частных домов имеют именно такой показатель номинального тока. Но если же характеристики электрической сети превышают потребление в 15 кВт, то необходим прибор с максимальной нагрузкой в 100 А. Эти данные указываются на вводном автомате помещения. Если на панели указана цифра до 40 А, то необходим счетчик с показателем 60 А. Если же данная цифра превышает значение в 40, то и прибор приобрести необходимо на 100 А. Не стоит устанавливать устройство с большим показателем, чем того требует электрическая сеть, так как это вызовет подозрения у отвечающей за энергоснабжение организации и счетчик придется заменить.
Прибор с одним тарифом или с несколькими. Данный критерий рассматривается в индивидуальном порядке. Зачастую поставляющие энергию компании предоставляют разную цену на ночной и дневной тариф. Необходимо узнать, есть ли возможность рассчитываться таким образом, а затем уже принимать решение об установке многотарифного счетчика. Если тарификация в ночное и дневное время одинакова, то многотарифный счетчик за электроэнергию расходы не сократит и будет попросту бесполезен.

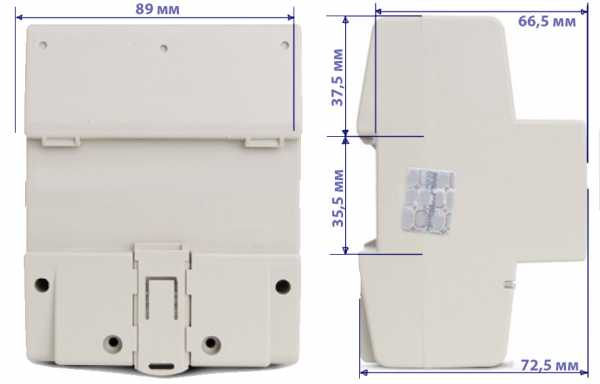

Устройство с разными способами крепления. Данный показатель не влияет на работоспособность самого устройства, но поможет сделать процедуру его монтажа более простой. Два самых распространенных способа крепления – три винта или дин-рейка. Первый способ используется в обычных электрических щитах и встречается на всех индикаторных счетчиках и на некоторых электронных. Крепление с помощью дин-рейки используется только в электронных механизмах. Если приобретен прибор под рейку, то для нее необходимо купить и сам крепежный механизм, так как в стандартных щитовых его наличие не предусмотрено.
Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют различные дополнительные функции. Среди них значится вывод на экран информации о токе, напряжении и частоте. Учет показаний счетчика в момент отсутствия в сети напряжения, подсветка и многое другое. Данные функции не сказываются на работоспособности прибора, но делают его эксплуатацию более удобной. Потому при покупке электрического счетчика на их наличие стоит обратить внимание.
Класс точности прибора. Также следует обратить внимание на класс точности счетчика, так как возможные погрешности не играют на руку потребителю. Бытовые приборы данный показатель имеют на уровне 2,0, что является для них наиболее оптимальным. Счетчики с классом от 0,5 подходят для быстропеременных нагрузок и устанавливаются в основном в промышленных зданиях.
Признанные торговые марки электросчетчиков
Бытовые счетчики электроэнергии – это один из тех приборов, за который не стоит переплачивать, покупая импортный товар. Зарубежные производители предлагают продукцию высокого качества, однако существуют российские торговые марки, которые предлагают приборы такого же класса, но за более умеренную цену. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований выделяется несколько торговых марок, которые неоднократно тестировались различными компаниями и широко применяются на промышленных предприятиях и в частных домах.

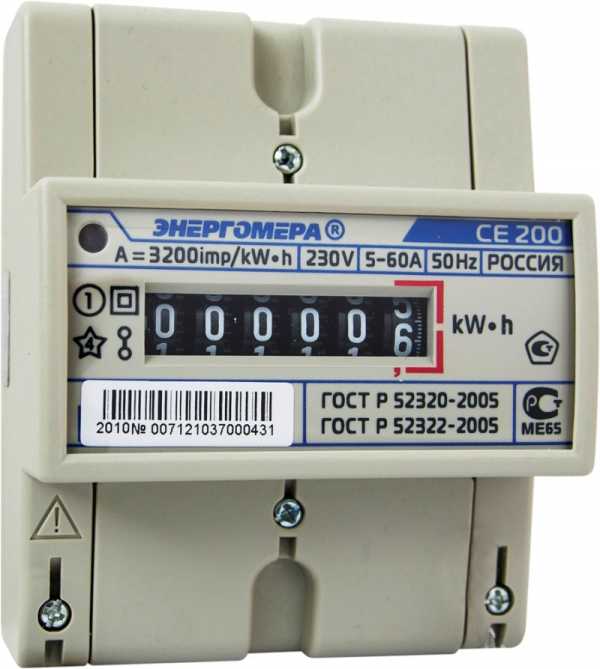

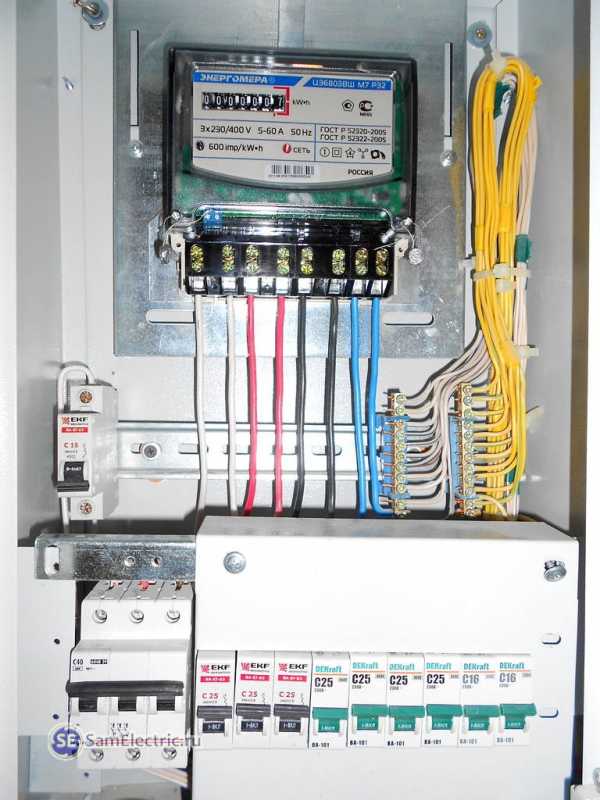

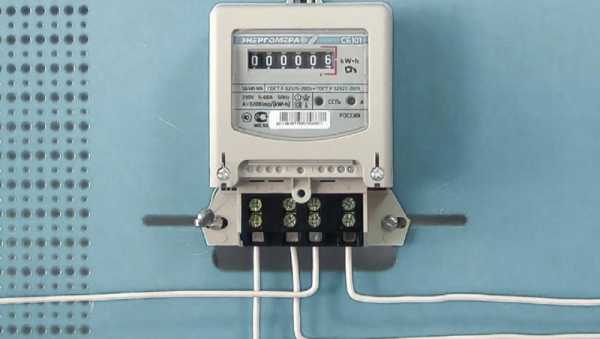

Энергомера. Основана компания была в Ставрополе, сейчас же изготовление продукции проходит на семи заводах, расположенных на территории России, Белоруссии и Украины. Основная специализация компании – приборы для учета расхода энергопотребления. Компания предлагает широкий ассортимент механических и электронных приборов. Цена на продукцию варьирует от 13 до 330 EUR. Особо выделяются такие серии:

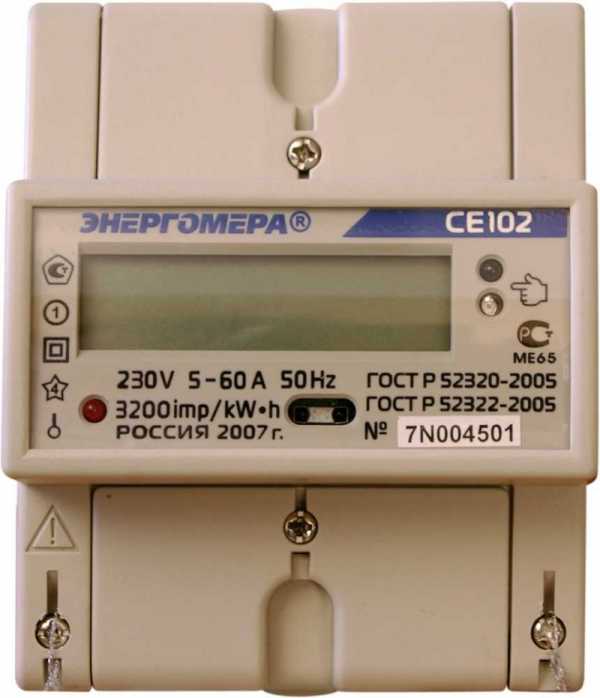

Прибор с одной фазой и одним тарифом. Марка СЕ101, СЕ200, ЦЭ6807.
Прибор с одной фазой и несколькими тарифами. Марка СЕ102, СЕ201, СЕ205, СЕ208

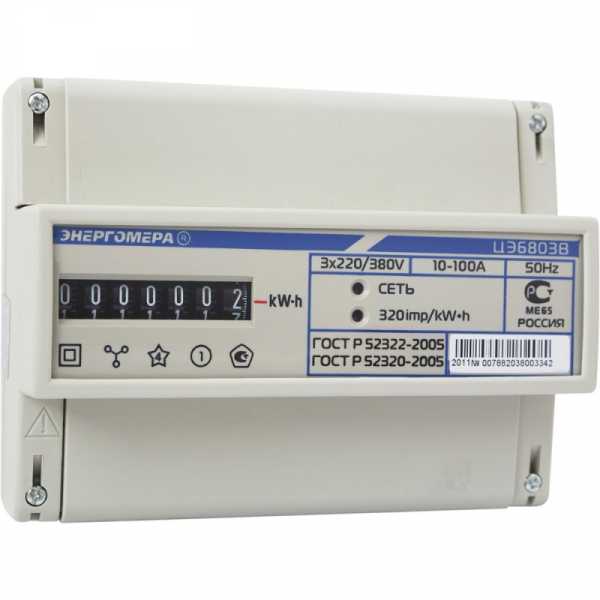

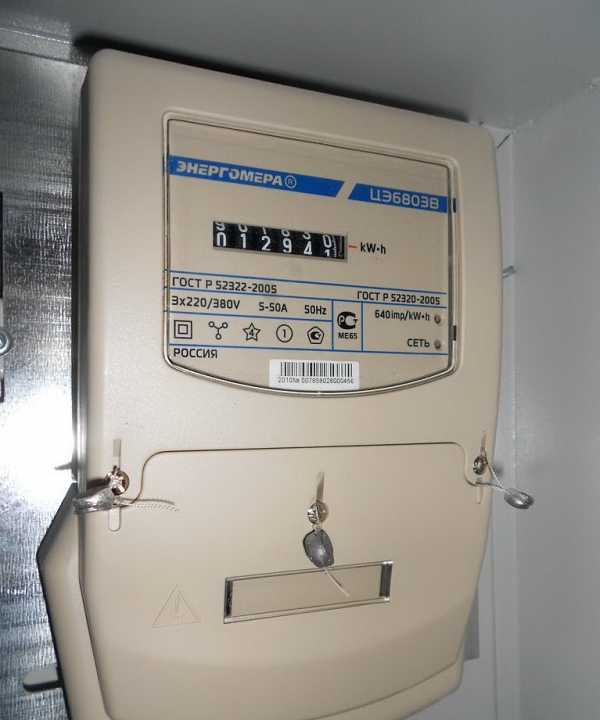

Прибор с тремя фазами и одним тарифом. Марка СЕ300, СЕ302, ЦЭ6803, ЦЭ6804.

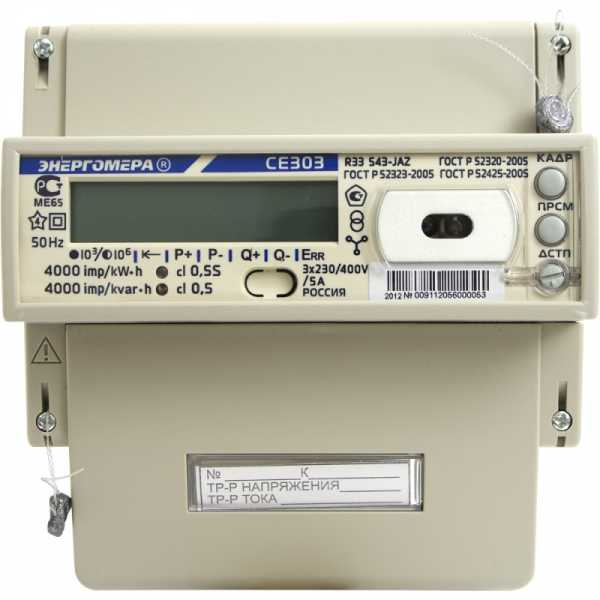

Прибор с тремя фазами и несколькими тарифами. Марка СЕ301, СЕ303, СЕ304, СЕ305, СЕ306, ЦЭ6850.

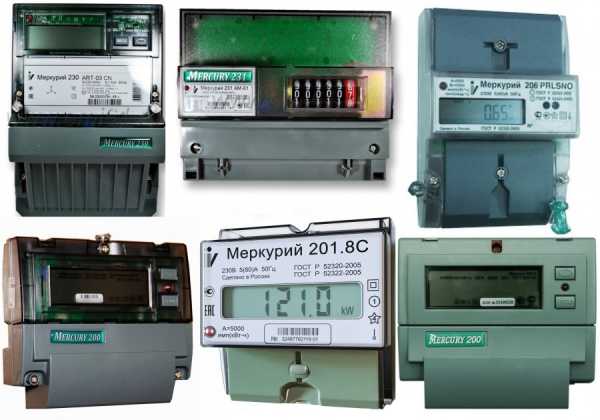

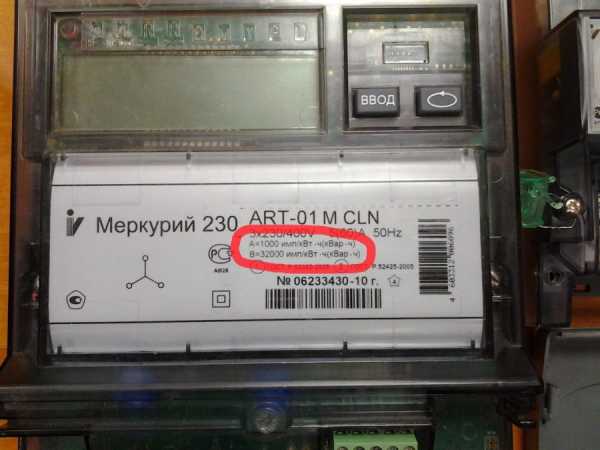

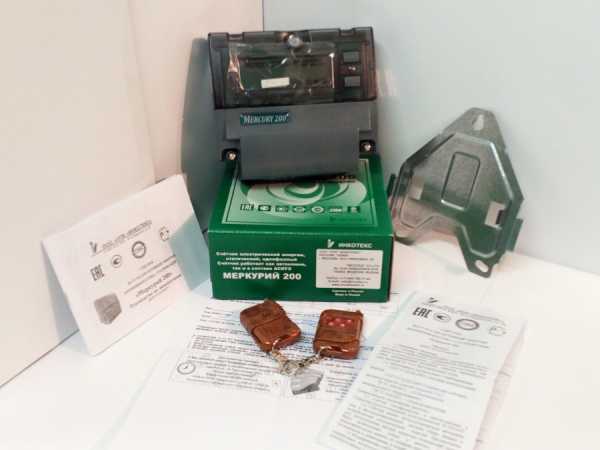

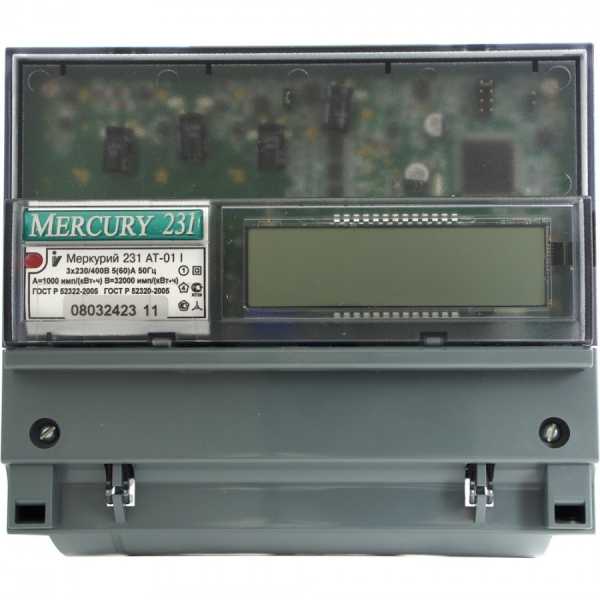

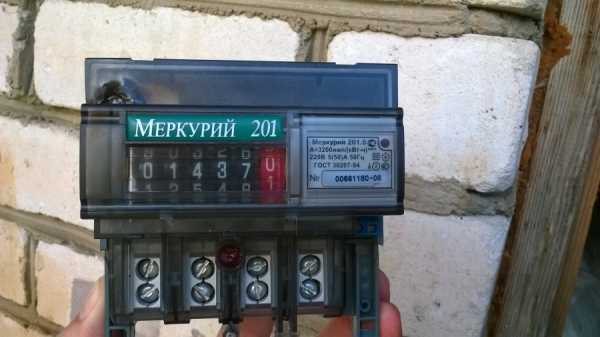

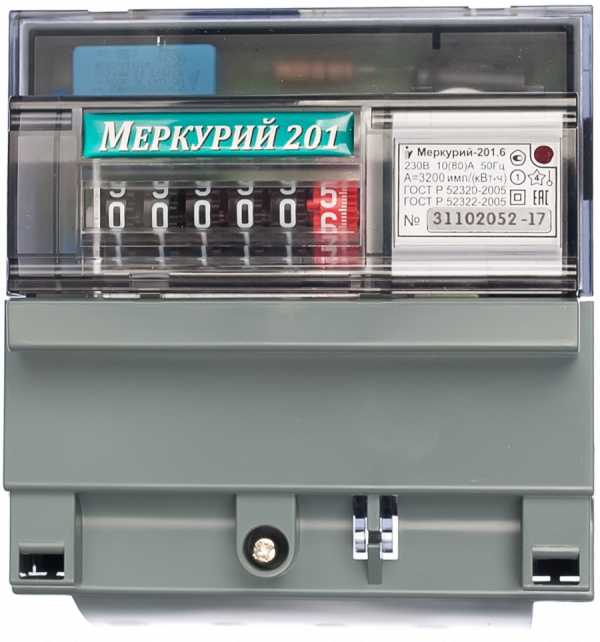

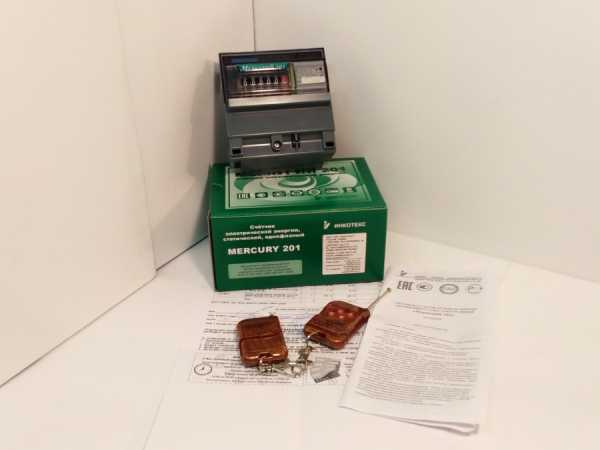

Счетчики «Меркурий» от компании Инкотекс. Первый завод был основан в Москве, сейчас же мощности распределены на 7 заводов, 3 из которых находятся за границей Российской Федерации. Компания занимается разработкой и производством различного электронного оборудования, представлены в ассортименте и счетчики электроэнергии. Основная направленность работы – высокотехнологическое наукоемкое оборудование. Под торговой маркой «Меркурий» представлены все возможные классы электросчетчиков.

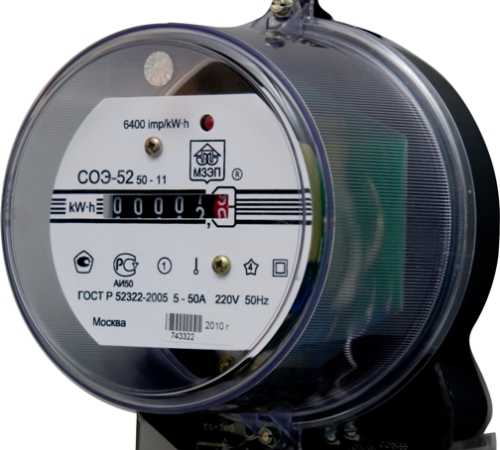

Московский завод измерительных приборов – МЗЭП. Основан в середине прошлого столетия. В ассортименте представлены не только электросчетчики, но и различная специфическая радиоаппаратура. Под торговой маркой выпускаются как электронные, так и механические счетчики электроэнергии. Индукционные счетчики представлены моделью СО-505, которая имеет одну фазу и один тариф. Цены на продукцию данной компании варьируют в диапазоне от 13 до 85 EUR. Электронные модели представлены следующими марками:
Одна фаза, один тариф – СОЭ-52.
Одна фаза, несколько тарифов – СОЭ-55.
Три фазы, несколько тарифов – СОЭ-561, 565.
Ориентируясь на зарекомендовавших себя на рынке производителей, стоит также обратить внимание на производственные компании, которые работают неподалеку. Цены на их продукцию, как правило, оказываются гораздо ниже, а качество на том же уровне, что и у проверенных торговых марок. Также стоит поинтересоваться ценами на счетчики в организации, которая занимается поставками электроэнергии. Зачастую такие учреждения закупают оборудование оптом и предлагают своим потребителям весьма приятные цены на него.
strport.ru
Какой счетчик электроэнергии лучше поставить в квартире
Приборы учета, определяющие количество потребляемого электричества, стоят во всех зданиях, подключенных к электрическим коммуникациям.
Неправильно выбранный счетчик может стать причиной необоснованно высокой платы за пользование электроэнергией. Поэтому так важно грамотно выбрать электрический счетчик.

Компании, выполняющие поставки электричества в квартиры, всячески стараются установить новые модели приборов учета потребляемой электроэнергии. Спросите – почему? Старые модели электросчетчиков, обладающие параметром точности 2,5, не способны учесть расход маленькой мощности, например, электроприборы, пребывающие в «спящем» режиме. Точность новых моделей составляет от 0,5 до 2.
Попытаемся разобраться, какой электрический счетчик предпочтительнее поставить в квартиру.
Разновидности электрических счетчиков
Какие бывают виды квартирных счетчиков электроэнергии и какую модель предпочтительнее ставить? Чтобы найти верный ответ на поставленные вопросы, следует ознакомиться с моделями приборов учета расхода электроэнергии.
Есть два типа электросчетчиков:
индукционные приборы;
электронные устройства.
Индукционные приборы учета
Электрический счетчик индукционного типа функционирует по принципу магнитной индукции, которая возникает между двумя катушечными элементами: один из них обеспечивает напряжение, а другой — ток. Пол
kvartira-rf.com
