Очень часто владельцы частных строений пристраивают навес к дому для того, чтобы воспользоваться всеми его практическими преимуществами, а также для привлекательности внешнего облика своих владений. Единственный недостаток такой зоны – невозможность использования в зимний период (возможно Вам больше подойдет пристроенный зимний сад), а в остальное время здесь будет приятно отдыхать, наслаждаться свежим воздухом, отдыхать в семейном кругу и принимать гостей.

Сегодня мы рассмотрим варианты, как правильно сделать навес во дворе с минимальными затратами и в сжатые сроки.

Назначение и особенности конструкции

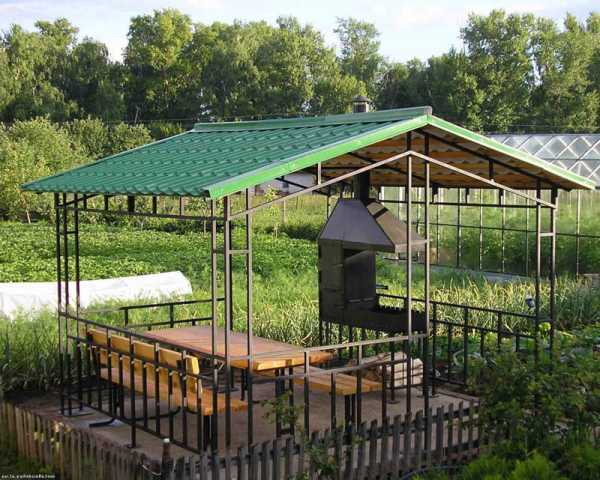

Выполняя разнообразные функции, красивый навес во дворе может быть выполнен различным способом. Классификация таких пристроек осуществляется с учетом следующих факторов.

По данному признаку навесы делятся на:

• одно- и двухскатные наклонного вида;
• многогранные и прямые. К первым относятся пирамиды, оригинальные дуги, изящные купола, экзотические арки, многоугольники.

Место расположения

По этому признаку отличают отдельно стоящий ландшафтный элемент и навес, пристроенный к дому перед входом или представляющий собой продолжение террасы.

Материал

Здесь можно выделить популярные варианты каменных и деревянных пристроек. Иногда для монтажа используется поликарбонат или комбинированная методика.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Стойки из металла – самый надежный способ, а деревянные элементы значительно экологичнее.

Для кровли долгое время использовались компоненты из металлочерепицы и шифера, но сейчас практически все отдают предпочтение поликарбонату. Такая востребованность этого материала обусловлена его параметрами гибкости и простотой монтажа, стойкости к механическому воздействию и капризам погоды. Сооружая навес у дома с применением поликарбоната, очень легко кроить этот материал на детали любой формы. Для выполнения подобной операции достаточно иметь канцелярский нож или электролобзик.

Не составит труда прикрепить листы к основе самого разного вида, выполненной из дерева, пластика или металла. Полиуретановый клей отлично скрепляет между собой поликарбонатовые детали.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

При работе с этим с этим материалом все элементы конструкции устанавливаются при наличии в них каналов вертикального типа из-за возможного накопления конденсата.

Так из чего же сделать оригинальный навес к дому с наименьшими затратами? Рассмотрим два наиболее популярных способа.

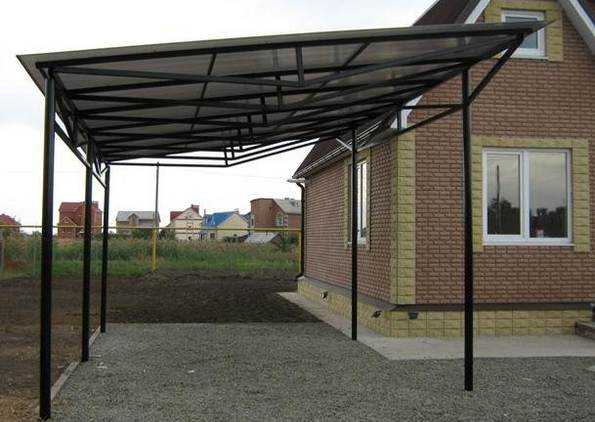

Навес с шифером на металлокаркасной основе

Примыкающий к дому объект при ознакомлении с инструкциями соорудить не так тяжело, как иногда кажется. В первую очередь, следует обратить внимание на то, что мы задействуем все свободное пространство перед домом. Определяемся с размерами используемой территории и объемом необходимых материалов.

В нашем случае рассмотрим вариант работ на площади в 6,5 кв. м.

Инструменты и материалы

Для выполнения всего комплекса мероприятий потребуется закупить:

• Профильную трубу с параметрами 40х40х1,5 мм. Необходимо 3 трубы длиной 6 м.
• В таком же количестве и аналогичной длины приготовим трубу 80х40х2 мм.
• Связующий материал – 2 мешка цемента.
• Обрезная доска – 9 штук по 6 метров с габаритами 40х150 мм.
• Шифер восьмиволновой модификации 1,15х1,75 м в количестве 20 листов.
• 50 штук шиферных гвоздей.
• Около кубометра песка и щебеня.
• 2 кг грунтовки по металлу.
• Штыковую лопату и грабарку, кисточку.

Рекомендуем к прочтению

Набор качественного инструмента сделает процесс сооружения навеса вдоль дома приятным и необременительным. Для этого потребуется комплект определенного инвентаря:

• надежный аппарат для сварки;
• 1 пачка электродов диаметром 3 мм;
• защитный щиток для лица;
• удобный молоток;
• 4 штуки отрезных дисков по металлу диаметром 125 мм и один для шлифовки. Толщина дисков – от 1,6 до 2 мм;
• болгарка.

Навес обозначенной площади будет простым по своей конструкции из-за отсутствия габаритных деталей.

Монтажные работы

Как правильно сделать навес к дому своими руками и получить за короткое время желаемый результат? Решение этой проблемы достигается четким соблюдением последовательности всех этапов производственного процесса:

1. Красивый навес к стене всегда начинается с простого, но очень важного процесса – разметки под будущие опорные компоненты и проверки идентичности расстояний между противоположными углами периметра, проверки требуемых размеров. С учетом выбранных габаритов труб копаем под опоры ямки. Габариты лунок составляют полтора ширины штыка и 0,6-0,9 метра в глубину. Для обеспечения стока воды с кровли рассчитываем уклон с параметрами 10 см на погонный метр крыши. Для нашего варианта верхние стойки планируем длиной 3,3 м, а нижние будут по 2,7м.
2. На опорные элементы навесов возле дома привариваются фланцы квадратной формы. Опорный элемент снизу и площадка для приварки заглушек и стропильных компонентов сверху обеспечат защиту от проседания. Кроме того, заглушки на трубе 80х40х2 воспрепятствуют появлению внутренней ржавчины. Очищенные и прогрунтованные участки применения сварки покрываются краской.
3. Проверяем перед установкой размеры и заливаем цементным раствором опорные узлы. Дав материалу сутки на затвердение, укладываем стропильные трубы 80х40 мм. При этом для сварки необходим незначительный выход за периметр стойки.
4. Как дальше построить навес к дому используя только свои силы? Сначала нужно разложить всю доску и шифер таким образом, чтобы крайний в нижней части лист имел выпуск кровельного материала в пределах 150-200 мм, а каждый нижний кровельный элемент перекрывался верхним на 100-120 мм. Обрезаем на одну длину выпуск досок по бокам приблизительно 5-15 см. После этого просчитываем, не забывая о необходимости перехлеста одной волны, протяженность шиферного ряда. Соединение досок с применением прошивки гвоздями и последующим привариванием во внутренней части остается наиболее доступным вариантом. Можно прикрепить доску и саморезами. В точке соединения сверлится отверстие и делается потай для вкручивания.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Можно прикрепить доску и саморезами. В точке соединения сверлится отверстие и делается потай для вкручивания.

Возведение навеса из дерева

Этот способ очень популярен по причине минимальных затрат на благоустройство. Рассмотрим, как правильно сделать красивый навес к дому.

Этап проектирования

Чтобы избежать проблем в ходе работ, важно со всей ответственностью отнестись к стадии разработки проекта навеса.

Необходимо брать в расчет характеристики фасада и фундамента капитального строения. Важно учитывать такие климатические факторы как роза ветров, величина снежного покрова в этой зоне, выход на определенную часть света. Заранее нужно уточнить дизайн навеса во дворе, форму и размеры конструкции. Пристройка из этого материала будет идеально смотреться и удобно монтироваться над крыльцом.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Уделите внимание рабочим размерам компонентов кровли. Для этого используется методика раскладки шифера вдоль и поперек волн внахлест.

Скрупулезное определение параметров чистой кровли обязательно для легкого и быстрого монтажа.

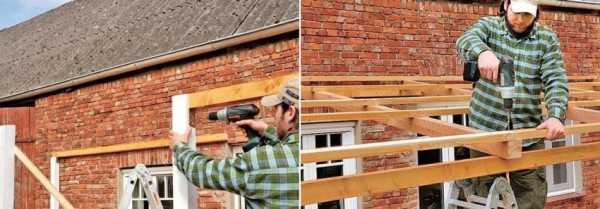

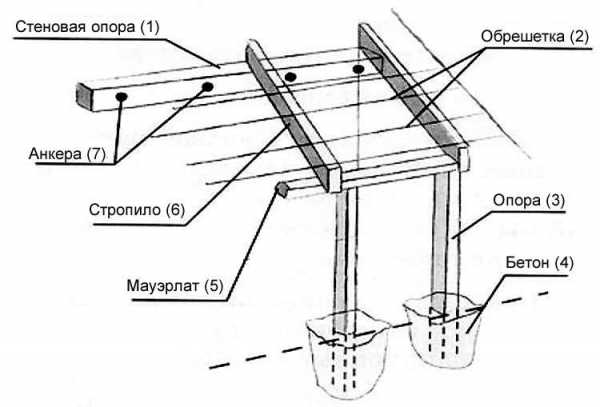

Обустройство стоек и стропил

Один из ответственных этапов сооружения деревянных навесов к дому – выбор материала конструкции. Подойдет любой вариант, но при возможности постарайтесь использовать сосну. Дерево для сооружения этого вида отличается хорошими показателями долговечности, небольшим весом и приятным внешним видом.

Рекомендуется сечение от 75х75 мм и более. Тщательно осматривается материал для того, чтобы убедиться в отсутствии коры. Устанавливаемая в земле часть покрывается средствами, препятствующими гниению. Главное правило при установке – выдержать параметры размещения около 100 см между столбами и расположить их в определенном порядке, чтобы кровля в боковых частях имела 50-100 мм выступа, а спереди – до 200.
По общей прямой готовятся полуметровые скважины с одновременной проверкой навесных диагоналей. Для выдерживания строгой вертикальности стоек используется уровень. Для надежной фиксации применяются вспомогательные брусья. После завершения работ эти элементы легко удаляются.

Внутренне пространство углублений при сооружении  заполняется бетонным раствором или щебнем. Более экономичной выглядит методика использования щебня.

Обрезка со скосом по углу наклона плоскости делается в верхней части столбов. Это даст возможность стропилам плотно лечь на торцы бруса.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Получить идеальную горизонтальную линию можно с применением отбивочного шнура или гидроуровня.

Минимальная высота стоек в нижней части ската составляет 1800 мм. Ниже этот параметр допускается при планировании в данной части стеллажа или стола.

Брусья 150х50 мм, именуемые стропилами, нужны для монтажа системы. Указанные габариты являются оптимальными для пролета с параметрами 6 метров, если правильно рассчитаны показатели расчетного веса и уклона навеса, примыкающего к дому.

Расстояние промежутка между стропилами составляет 1 метр. Можно крепить навес к стене или опорной доске одной стороной стропил, а вторая ложится на стойки. Для фиксации берутся саморезы или уголки из стали.

Завершающий этап

Как правильно сделать кровлю навеса к дому своими руками? Для этого важно строго под прямым углом обустроить обрешетку. 900 мм между осями элементов – обязательное требование монтажа обрезной доски 30х160 мм. Важно, чтобы она располагалась на стыковых участках и по центру шифера или металлочерепицы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Противоположные линии должны совпадать с краями ската.

Начинаем настил покрытия. 11 саморезов потребуется на каждый лист для прикручивания. Специальные прокладки способствуют надежной фиксации. Ряды с заходом один на другой по 100 мм укладываются, начиная с нижней части конструкции. Резка удобно выполняется установленным в болгарке кругом с алмазным напылением.

Обратите внимание! Обязательна пропитка элементов из дерева составами по защите от воспламенения и образования плесени.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Вот вы и получили прекрасную пристройку! Теперь можно позаботиться о красивом оформлении и обустройстве для приятного отдыха.

Видео отчет о строительстве навеса к дому

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

26

253

Дом из кирпича

14

180

Бревенчатый дом

14

155

Дом по канадской технологии

13

141

Дом из газобетонных блоков

17

107

Дом из оцилиндрованного бревна

3

48

Монолитный дом

8

38

Дом из сип-панелей

10

35

Дом из пеноблоков

13

37

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

фото, видео изготовления и монтажа навесов

Навес к дому, изготавливаемый своими руками, конструктивно отличается от козырька. Это более массивная конструкция, для крепления которой недостаточно одних только кронштейнов, здесь понадобятся специальные стойки. Если этот элемент не был предусмотрен ещё на этапе проектирования дома, можно построить навес своими руками. Здесь вы узнаете, как сделать навес к дому над крыльцом, оконным проемом и пристроенный к стене.

Изготовление и монтаж навеса из дерева над крыльцом своими руками

Все элементы конструкции этого навеса к частному дому, изготавливаемого своими руками, выполнены из дерева. Исключение составляют только металлические уголки, но если задаться целью, их можно заменить деревянными кубиками-накладками. Впрочем, без шурупов все равно не обойтись.

Фронтон навеса представляет собой сплошной щит полукруглой формы, а соединение деревянных деталей в ласточкин хвост обеспечивает удобство и простоту монтажа каркаса навеса.

Кронштейны, изготовленные из трех деревянных брусков — двух полок и подкоса, — можно оставить открытыми либо заполнить проем между деталями вагонкой, обрезной доской или фанерой. Материал заполнения фиксируют штапиками или тонкими галтелями.

При изготовлении лицевого щита используют тот же прием, что и при строительстве козырька, только шаблоном здесь служит фанерный полукруг.



Для того чтобы сделать навес своими руками как можно более прочным, в основе каркаса щита используется Т-образный опорный узел из доски, на котором монтируют секторы, вырезанные по шаблону из той же доски. Сращивая секторы между собой соединением вполдерева, собирают каркас, используя в качестве крепежных элементов шурупы или гвозди. Чтобы изготовить навес над крыльцом, сборку лицевого щита начинают с крепления к каркасу фанерного полукруга. Затем вырезают пазы для сопряжения щита с распорками. Второй (лицевой) фанерный полукруг закрепляют в последнюю очередь.

Конструкция полуколец и распорок также предусматривает соответствующие выбранному способу соединения деталей шипы и пазы.

При аккуратном и точном изготовлении элементов сборка каркаса для навеса своими руками и по первому, и по второму варианту не сложна. Не доставит лишних хлопот и заклю

stroy-bloks.ru

Навес, пристроенный к дому: фото разных типов и конфигураций навесов

Навес, пристроенный к дому: фото разных типов и конфигураций навесов

Загородное жилье в современном представлении — это сочетание приватности, покоя и близости к природе. В проект хорошего коттеджа сразу закладывается место для зоны отдыха. Это может быть внутренний дворик, беседка или навес, пристроенный к дому: фото навесов можно посмотреть в нашей галерее. Подсобные конструкции такого рода украшают усадьбу и расширяют полезную площадь жилья.

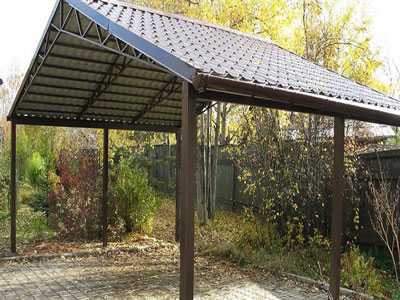

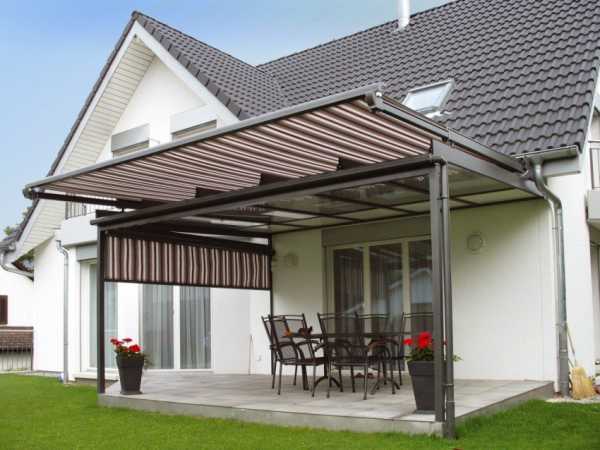

Навес на металлических опорах со скошенной крышей

Материалы для строительства навесов

Каркасы для пристроенных конструкций выполняются в основном из деревянного бруса или профилированной стальной трубы. Но нередко для этих целей используются кирпич, камень, асбестоцементные трубы, залитые армированным бетоном. Все зависит от предназначения навеса и предполагаемой нагрузки на каркас.

Навес, пристроенный к дому (фото можно найти в интернете), примыкает к стене, принимая на себя тяжесть скатывающегося с крыши снега. Чтобы выдержать такие серьезные нагрузки, основа пристройки должна быть достаточно прочной.

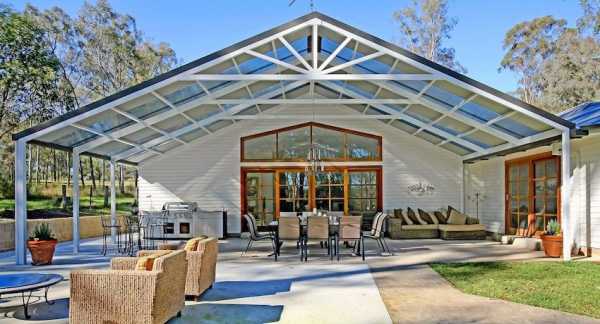

Навес с высокой двускатной крышей из поликарбоната

Крышу пристроя обычно кроют шифером, профлистом, оцинкованным железом. Но сегодня строительный рынок предлагает более интересную альтернативу — навес из поликарбоната, пристроенный к дому. Фото подобных конструкций подтверждают, что стеклопластик идеально сочетается с каркасами из любых материалов. Для навесов используются ячеистые листы толщиной 6-8 мм.

Для навеса обустроены массивные каменные колонны

Основные преимущества поликарбоната:

• прочность. Пластик в 200 раз прочнее стекла. Ему не страшны удары молотка, град, камни;
• малый вес. Материал в 20 раз легче стекла. Это позволяет создавать объемные, но легкие конструкции, уменьшает трудоемкость работ и себестоимость постройки;
• прозрачность. Термопласт разной толщины пропускает от 80% до 95% естественного света;
• гибкость. Сотовый поликарбонат является единственным светопрозрачным материалом, который можно изгибать при отрицательных температурах. Главное здесь — учитывать допустимый радиус изгиба и направление внутренних каналов.

Навес-козырек из поликарбоната над пластиковыми дверями

Немаловажно и то, что прозрачный полимер прост в обработке. Его можно сверлить, резать пилой, болгаркой, электролобзиком.

Полезный совет! Для навесов нужно брать поликарбонат с UF-защитой, иначе материал под солнцем быстро помутнеет и потеряет гибкость.

Навес, пристроенный к дому: фото конструкций

Навесы, пристроенные к дому (фото есть на специализированных ресурсах), делятся на две группы: козырьки на консолях и тенты, установленные на капитальные опоры.

Раздвижная конструкция навеса со стальными направляющими

Консольные модели бывают сколько угодно протяженными вдоль фасада здания, но в ширину не должны превышать 2 м, чтобы ветер не вырвал их из стены. Назначение подобных изделий — защита дверей от солнца и осадков, а также облагораживание внешнего вида здания. Кованые и резные козырьки в ансамбле с входной группой способны преобразить фасад.

Навес укрыт мягкой кровлей

Опорные навесы предназначены для следующих целей:

• устройство места для летнего отдыха;
• защита от осадков площадки перед входом, бассейна, проходов вокруг дома;
• размещение автомобиля;
• тент над зоной барбекю;
• навесы для хозяйственных нужд.

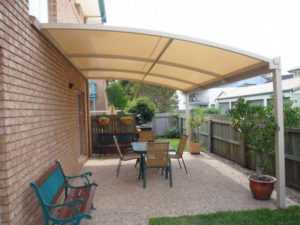

Применение поликарбоната позволяет создавать крыши различных конфигураций — односкатные, двускатные, пирамидальные, арочные, вогнутые и выпуклые с малым радиусом изгиба. Дизайн навеса можно улучшить, используя цветной или тонированный стеклопластик.

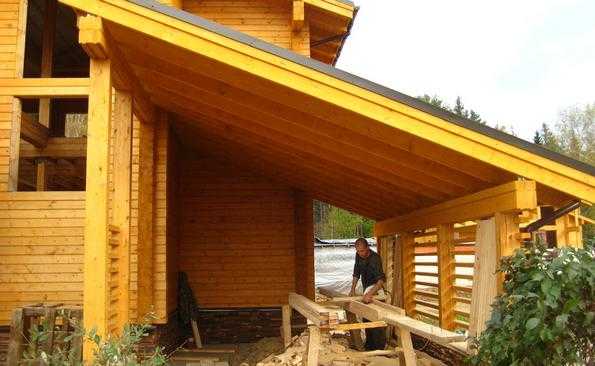

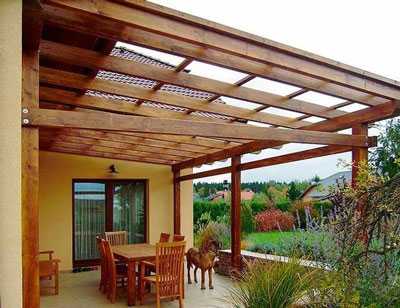

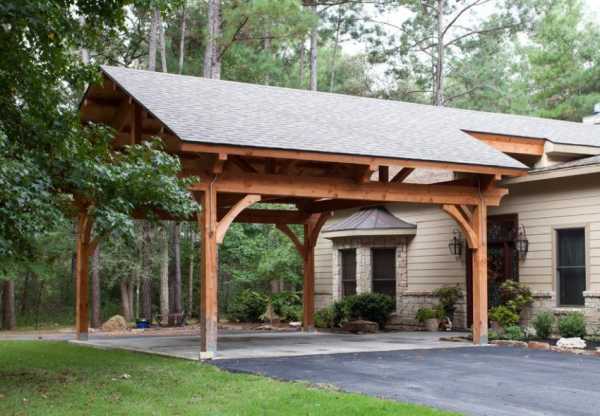

Навес из деревянного бруса

Разработка проекта

Планируя установку навеса, пристроенного к дому, фото готовых проектов необходимо просмотреть заранее. Выбор конструкции зависит от нескольких критериев:

• назначение и намеченные размеры объекта;
• общая площадь участка;
• ветровые и снеговые нагрузки;
• годовое количество осадков;
• глубина снежного покрова;
• состояние стен и фундамента здания;
• конструкция дома;
• наличие материалов, инструмента и крепежа, а также строительных навыков, если работы будут вестись своими силами.

Навес с потолочной подсветкой

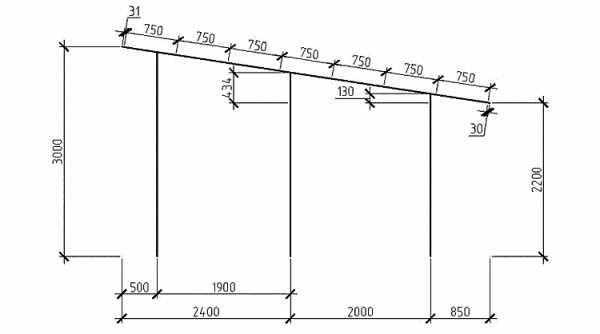

Далее делают чертеж навеса, пристроенного к дому (фото это подтверждают), проставляя реальные размеры высоты, длины и глубины конструкции. Исходя из этого, определяют количество материала для создания каркаса и кровли.

Стандартные размеры навеса для стоянки авто:

• 250×500 см для машины длиной до 4 метров;
• 350×660 см для внедорожников и авто длиной более 4 м.

Полезный совет! Машина с грузом наверху должна свободно заезжать под навес. Но если высота кровли превышает 230 см, на автомобиль неизбежно будут попадать осадки. Выход есть — надо изменить угол наклона крыши.

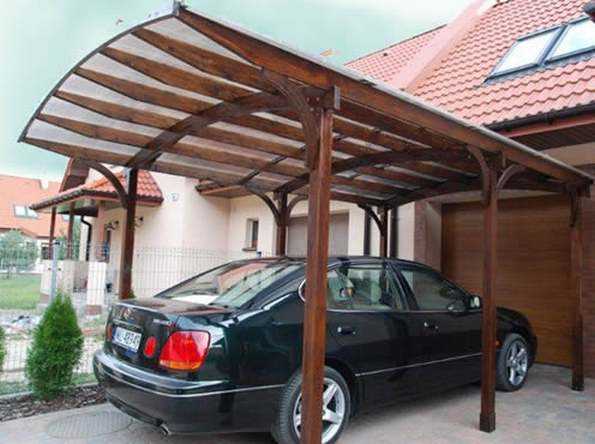

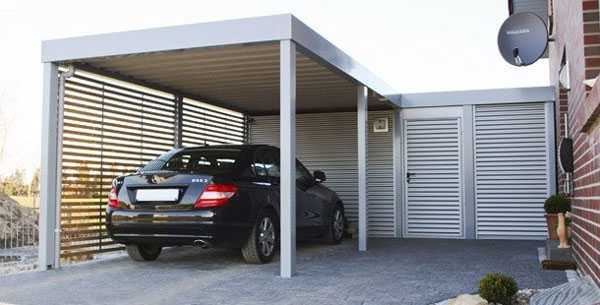

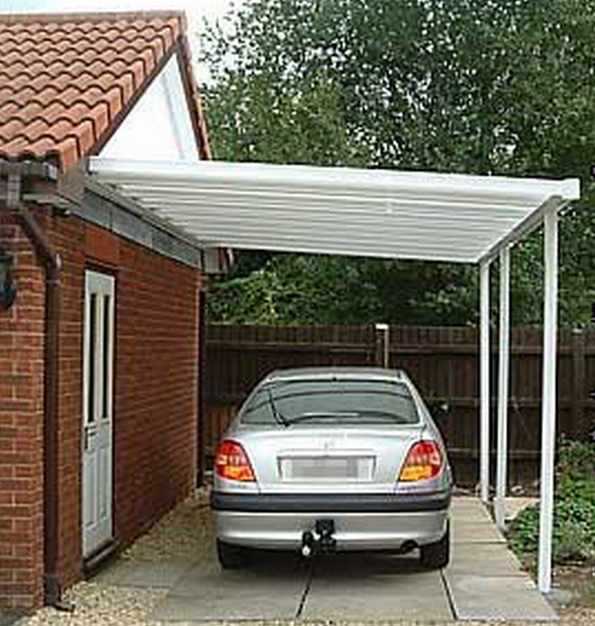

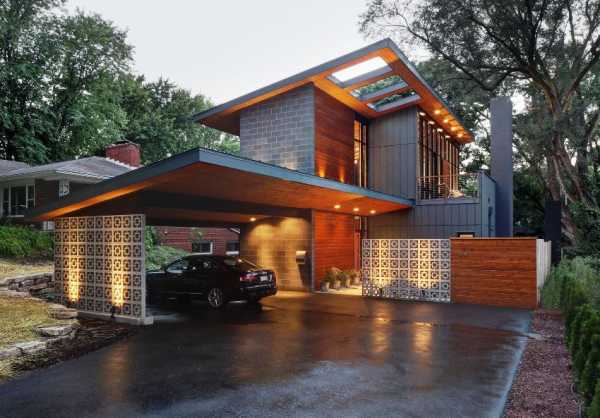

Пристроенный навес для автомобиля

Подготовительные работы

Если все вышеназванные аспекты учтены, можно приступать к подготовке участка под строительство. Размеченную площадку расчищают, выкорчевывают деревья и кустарники. Имеющийся дерн снимают на глубину прорастания корней. Очищенный участок выравнивают, подсыпая песок или мелкий щебень, и утрамбовывают.

Статья по теме:

Козырьки и навесы над входом: фото, впечатляющие стилем. Оригинальные и практичные козырьки и навесы над входом: стили и формы. Цветовые решения и преимущества. Навес над крыльцом.

Под опоры навеса, пристроенного к дому (фото это наглядно демонстрируют), бурят шурфы сечением 20 см, глубиной 50-60 см (до плотного грунта). На данном этапе нужно предусмотреть укладку кабеля под осветительные приборы. Шаг опор зависит от площади пристроя, а также от материала каркаса и тяжести крыши. Чем тяжелей конструкция, тем чаще шаг столбов (в среднем через 1-1,5 м). Преимущество такой основы в том, что ее не надо стыковать с основным фундаментом здания.

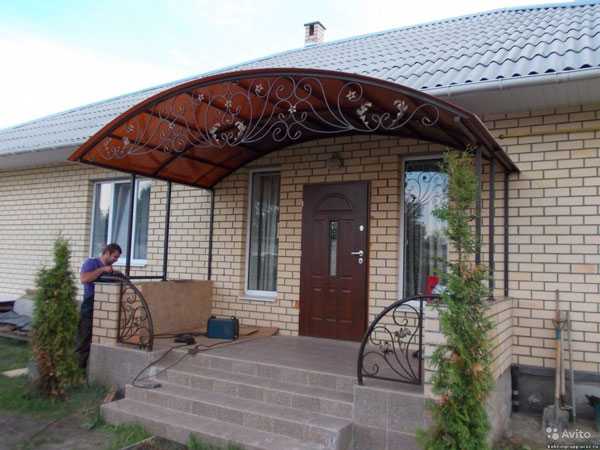

Ассиметричная конструкция навеса над крыльцом дома

В готовые углубления засыпают по ведру щебня, устанавливают в них вертикальные стойки и заливают бетоном. Каждый столб выставляют по уровню. Второй вариант — в шурфах бетонируют закладные детали с кронштейнами, а в них уже фиксируют столбы.

Материалы перед монтажом тоже следует подготовить: дерево пропитывают антисептиком, олифят или окрашивают в выбранный цвет. Пиломатериал выбирают сухой и обязательно ошкуренный, иначе под корой быстро заведутся древоточцы.

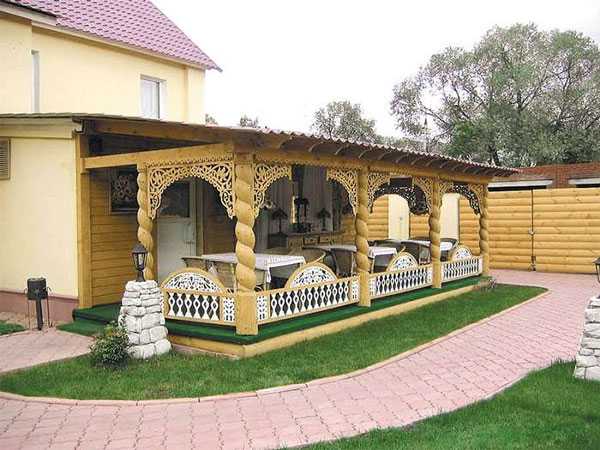

Навес на деревянных опорах

Полезный совет! Если дом находится в низине, концы деревянных опор дополнительно гидроизолируют (оборачивают полиэтиленовой или рубероидной рубашкой, заливают горячим битумом).

Металлические стойки необходимо покрыть грунтовкой, в составе которой присутствует фосфат цинка. А лучше сразу приобрести оцинкованный или алюминиевый профиль.

Пока бетон в шурфах набирает прочность, можно устроить напольное покрытие для навеса. Варианты:

• залить бетонную стяжку;
• уложить тротуарную плитку или доску;
• засыпать песком или гравием.

Навес с применением закаленного стекла

Монтаж навеса из поликарбоната, пристроенного к дому

Выдержав определенное время, чтобы бетон схватился (10-15 дней, в зависимости от температуры воздуха), начинаем сборку конструкции. Сначала к наружной стене дома, куда будет примыкать навес из поликарбоната, крепятся несколько кронштейнов. На них монтируется несущая поперечная балка.

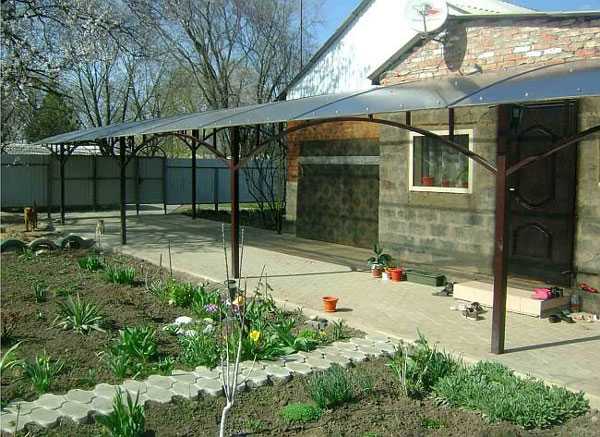

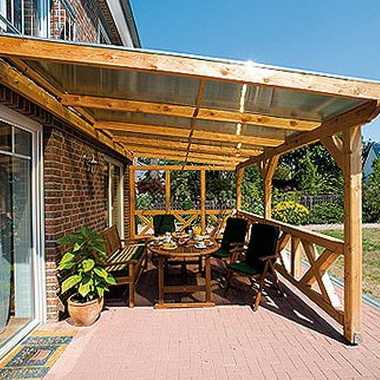

Навес из поликарбоната, пристроенный к дому

Обрешетка навеса

Далее производится верхняя обвязка. Торцы забетонированных вертикальных столбов соединяют сначала с поперечной балкой, потом друг с другом. Делается это при помощи параллельно уложенных профилей. Если каркас металлический, детали сваривают, если деревянный — стягивают стальными уголками. Сварочные швы зачищают, покрывают грунтовкой и окрашивают.

Монтаж поперечной планки и каркаса

Стропила крепятся к поперечинам с шагом в 60 см. Соединение с несущей балкой, прикрепленной к стене, осуществляется с использованием стальных уголков. Обрешетка укладывается поперек стропил, с расстоянием 30 см, и крепится саморезами. Диаметр бруса для каркаса:

1. Стойки — 120×120 мм.
2. Поперечные балки — 100×100 мм.
3. Стропила — 70×70 мм.
4. Обрешетка — 50×50 мм.

Обустройство обрешетки для навеса

Сечение стального профиля для каркаса:

• стойки — 40×60 мм;
• стропила и обрешетка — 30×50 мм.

Установка кровли

Листы стеклопластика нарезают по размеру и прикручивают к обрешетке, предварительно просверлив в них отверстия под крепеж. При этом надо следить, чтобы ячейки пластика были направлены вниз — для отвода конденсата. Саморезы должны иметь резиновую термошайбу. Сами листы соединяются между собой Н-образным профилем.

Укладка поликарбоната на обрешетку

Перекрывая навес из поликарбоната, пристроенный к дому (фото можно увидеть в различных журналах), необходимо соблюдать правила сопряжения компрессионных швов. Проще говоря, надо оставлять небольшие зазоры между панелями, чтобы полимер мог беспрепятственно расширяться при нагревании. Размеры отверстий под крепеж также должны иметь запас в 2-3 мм. Защитную пленку с листа удаляют после окончания монтажа.

Завершение установки навеса

Готовый навес не требует специального ухода. Достаточно время от времени мыть пластик чистой водой, чтобы он безотказно прослужил свои 50 лет.

Навес пристроенный к дому своими руками (видео в двух частях)

psk-remont.ru

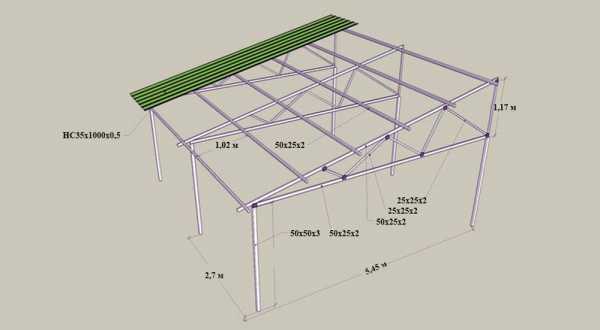

Навес из профнастила примыкающий к дому своими руками: расчёт, схема

Частный дом. Палящее солнце порой не дает выйти во двор в знойные летние деньки, а сугробы, засыпающие входную дверь и территорию зимой, вовсе не вдохновляют тратить полдня на расчистку снега. Стоит ли говорить о дожде, который внезапно начинается во время дружеских посиделок на улице?

Чтобы защитить часть двора от осадков и ультрафиолетовых лучей, можно построить навес из профнастила своими руками. Независимо возводимое сооружение представляет собой участок около дома, закрытый сверху металлом. Опоры навеса выводятся от земли на определенную высоту, которая зависит от способа эксплуатации строительного объекта. Примыкание к дому подразумевает крепление одной стороны профнастила к несущей стене жилого здания.

Тематический материал:

Удобная стоянка

Использовать навес можно в разных целях. Крытый профнастилом участок большой площади легко сделать просторным парковочным местом, если въезд во двор позволяет загнать под него авто. Удобство объясняется сразу несколькими факторами:

• Поскольку навес для машины будет примыкать к дому только одной стороной, очевидно, что сразу 3 стены отсутствуют. В отличие от гаража, это уменьшает риск случайно повредить авто, неосторожно открыв дверцу или не справившись с управлением при парковке. Плюсами к этому удобству являются освещенность места с трех сторон и широкий обзор.
• Парковочный навес из профнастила может быть как постоянным, так и временным местом хранения машины во дворе. Если сделать отдельный обустроенный гараж, то крытый металлом участок пригодится днем, когда спешные отъезды, дела и заботы не оставляют столько времени, чтобы каждый раз для парковки авто отмыкать и замыкать гараж. В случае, если капитальное строение отсутствует, навес из профнастила может заменить его ночью.
• Закрытая от солнца и осадков территория во дворе – это настоящее убежище автомобиля в солнечные и ненастные дни. Не пропускающий свет и влагу профнастил скрывает технику от палящего ультрафиолета, который становится причиной выгорающей краски на машине, а также от ледяных дождей, которые могут повредить покрытие. Температура в салоне авто поддерживается на благоприятном для человека уровне.
• Стоянка в виде навеса для автомобиля удобна во время погрузки вещей, что также отличает это сооружение от гаража. Подход со всех сторон и достаточная высота настила позволяет быстро и компактно поместить саквояж в авто, причем в любую погоду.
• Близкое к дому расположение навеса для стоянки, при этом на собственном огороженном участке, выигрывает перед уличной парковкой за калиткой. Риск возможного угона сводится практически к нулю: увести авто с частного двора будет крайне непросто. За машиной удобно смотреть из окна.

Отдых с комфортом и польза для дела

Навес из профнастила, пристроенный к дому, кроме стоянки для авто, можно сделать замечательной верандой или террасой. Расположить на свежем воздухе столик с сидениями – мечта любого хозяина.

Если навес строится с примыканием к солнечной стороне здания, в качестве покрытия рекомендуется использовать именно профнастил, поскольку, в отличие от поликарбоната, он вообще не пропускает свет.

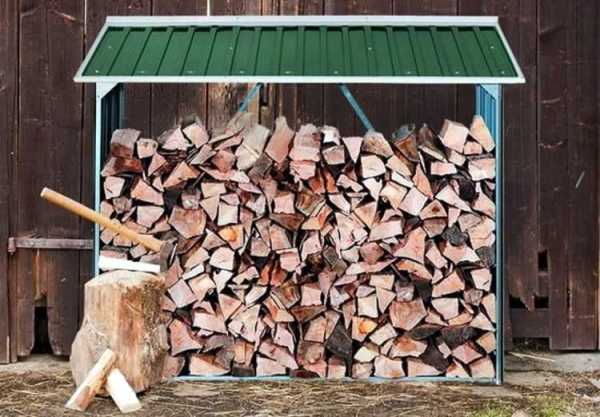

Территория под крышей может стать оптимальным местом хранения хозяйственных принадлежностей во дворе. В частности, навесы строятся для защиты газовых баллонов, стройматериалов, дачного инвентаря и техники.

Свойства материала

Профнастилом называется кровельный материал, представляющий собой листы холоднокатаной стали с защитным покрытием. С точки зрения внешнего вида, такие навесы менее привлекательны, чем аналоги из поликарбоната, стекла, черепицы, однако использование металла оправдывается его технологическими свойствами:

• Обеспечение покрытию профильной ребристой формы (волновой, трапецеидальной и др.) придает металлу жесткости.
• Настил способен выдержать более высокие нагрузки, чем поликарбонат и стекло. Сталь обладает высокой прочностью.
• Профнастил является непрозрачным материалом.
• Удобство укладки металла объясняется малым весом: листы легко подавать на высоту. Крепление осуществляется простым способом: на болты или саморезы к несущему каркасу. Небольшая масса позволяет укладывать профнастил на опоры меньшего сечения.
• При производстве профнастил покрывается цинковым, лакокрасочным или полимерным слоем для защиты от коррозии.
• Металл не поддерживает горение.

К преимуществам профнастила относится невысокая стоимость. Несмотря на его узкую дизайнерскую вариативность (например, сложно изогнуть крышу навеса в необычной форме), есть возможность подобрать металл любого цвета.

Каркас – основа навеса

Долговечность навеса из профнастила зависит от качества сборки каркаса. Материал опор бывает разным: дерево, металл, кирпич и др. Брус используется очень часто. Древесина прочна, легко обрабатывается и стоит относительно недорого, однако в число недостатков входят подверженность гниению и действиям насекомых-вредителей.

После постройки такой навес из профнастила рекомендуется обработать антисептическими и противопожарными средствами. Для каркаса из профильной трубы необходимы опоры меньшего сечения, чем для древесного. Это объясняется более высокой прочностью материала. Кирпичные опоры для навеса из профнастила распространены менее всего: каркас обходится дороже и не оправдывает вложения.

Расчет конструкции и строительные элементы

Сечения опор навеса подбираются из расчета общей нагрузки. Постоянной является только масса профнастила. Поскольку стальной лист легок, большего внимания заслуживают внешние условия. Навес, примыкающий к дому, должен выдерживать ветровые усилия, наблюдаемые в районе строительства, снеговые нагрузки и наледь.

Профнастил сложно деформировать в дизайнерских целях, поэтому навес лучше сделать односкатный или двускатный. Возможно создание дугообразной крыши навеса, однако изгиб будет проходить параллельно профилированию, что послужит накоплению осадков.

Упрощенная схема строения представлена на чертеже. Конструкция навеса из профнастила состоит из следующих основных элементов:

• Опора под цифрой 1 представляет собой брус, присоединяемый анкерами (7) к несущей стене дома. Она является основной и требует надежного крепления.
• Внешние колонны (3) являются вертикальными опорами, возводимыми от земли на высоту края навеса. На них также распространяется общая нагрузка профнастила. Колонны рекомендуется изготовить из асбестоцементной или профильной трубы, а также бруса 100x Прочное укрепление опор в грунте обеспечивается фундаментом, заливаемым под каждую стойку. Бетонное основание (4) должно залегать не выше глубины промерзания почвы во избежание деформации каркаса.
• На внешние вертикальные трубы или стойки укладывается мауэрлат (5) – поперечный брус. Он служит опорой для стропил (6), присоединяемых к балке у стены.
• Поперек крепится обрешетка (2) навеса – тонкие рейки или доски.
• Профнастил укладывается сверху и соединяется с каркасом болтами или шурупами.
• Водотвод из пластиковой трубы монтируется по необходимости. Если нижние края навеса выходят над газоном или грунтом и не создают неудобств, сток необязателен.

Время выполнения работы зависит исключительно от качества ее организации. Заранее приобретенный стройматериал, предварительный расчет схемы и расчистка места во дворе – залог быстрого монтажа и надежного навеса из профнастила.

besedkibest.ru

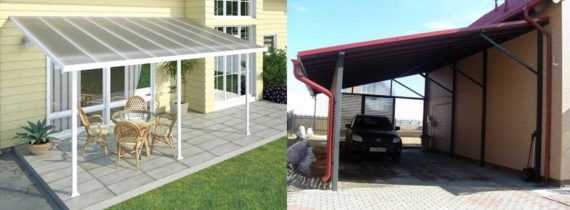

Навес пристроенный к дому для автомобиля: фото идеи

Навес пристроенный к дому — облегчает проблему поиска удобной парковки для вашего автомобиля. Такое простое сооружение можно использовать вместо гаража.

Под кровлей вы спокойно можете оставлять свою машину на длительное время. В случае ее отсутствия, под навесом можно хранить необходимые в хозяйстве частного дома вещи:

• подсобный инвентарь;
• садовую мебель.

Устройство кровли на каких либо опорах значительно дешевле, нежели строительство стационарного гаража. Также навесная конструкция обладает массой положительных достоинств:

1. защитит ваше транспортное средство от солнца, дождя и снега;
2. при правильном проектировании, место под кровлей может быть многофункциональным;
3. при строительстве накрытого сооружения, вы экономите деньги на приобретении гаражных ворот, окон, строительном материале для возведения его стен и перемычек.

Если придомовая территория не позволяет построить отдельно стоящий навес, тогда лучшее решение — это пристроить его к дому.

Видео:

Как выбрать место для возведения сооружения

Самым недорогим вариантом будет, если конструкцию навеса пристроить непосредственно к дому со стороны главного фасада или с одной из сторон боковых стен дома. Таким образом, стена, к которой будет пристраиваться крытое сооружение, будет служить основной опорой.

Подъезд к навесу будет на минимальном расстоянии и вам не придется долго маневрировать по двору, чтобы поставить свою машину под кровлю.

Важно знать:

• навес пристроенный к дому не должен располагаться ближе, чем на 3 метра к границе соседнего участка. В случае устройства отдельно стоящей постройки, расстояние до соседнего участка не должно быть ближе, чем 4 метра.
• Исключением из правил является тот факт, если соседний участок оснащен аналогичной конструкцией или же план застройки позволяет выполнить данные строительные работы.
• В случае четко обозначенных в плане застройки всех размеров строений на участке, навес не может иметь больший размер площади.

Выполнить проект можно доверить архитектору. Опытный специалист даст дельные советы по его расположению и форме, посоветует материалы для возведения постройки. Технический специалист выполнит все необходимые расчеты и предложит вариант наиболее подходящий стилю вашего дома и прилегающего ландшафта.

Навес для машины пристроенный к дому по всем правилам, станет настоящим украшением его архитектуры.

Конструкция пристройки

Чтобы под навесом было удобно парковаться, он должен быть достаточной площади. Езда под крытым сооружением минимального размера  весьма затруднительна, особенно если ваш автомобиль достаточно габаритный.

Необходимо к размерам машины при строительстве, добавить ещё по 1-1,5 метра.

Опорные столбы

Конструкция крыши может опираться на:

• деревянные балки,
• кирпичные опоры,
• каменные или металлические столбы.

Столбы из дерева выполняют преимущественно из брусьев, сечение которых не менее 10 см и не более 16 см. Зачастую для укрепления деревянных столбов и их декорирования используют облицовку из камня или кирпича.

При устройстве навеса большой площади, с достаточно большим шагом столбов, конструкцию крыши пристроя устраивают на укрепляющие подкосы, которые служат предметом красивого декора конструкции.

Металлические опорные столбы квадратного или круглого сечения, изготовленные из холодногнутых труб, выглядят достаточно эстетично. За такими опорами легко ухаживать.

Крыша сооружения

Конструкции крыш для навесов принято выполнять преимущественно одно и двускатными, но иногда они бывают и в других геометрических формах. Стропильная система для устройства кровельной конструкции может быть выполнена из древесины или стального профиля.

Посмотрите фото:

Более сложным, но надежным решением при устройстве опор с ограниченным их количеством является устройство стропильной системы из стропильных ферм, которые выполняются из менее дорогостоящего материла — простых деревянных досок.

В качестве кровельного покрытия выбирают аналогичные самой кровле частного дома материалы. Но бывает и так, что навесы покрывают другими кровельными материалами, максимально гармонирующими с кровлей дома.

Посмотрите видео зарисовку (картинки) по навесам из поликарбоната для автомобиля:

Использование других кровельных материалов может нарушить архитектурную задумку и стилистику конструкции дома. Крыша навеса должна сочетаться с обликом всего дома, при этом, не делая акцент на пристроенную конструкцию.

dachadoma.ru

для автомобилей, пристроенный к дому, во дворе, дачный, а также как сделать деревянный своими руками

Вопрос о том, какой навес построить, в основном задают владельцы собственных и загородных участков. Данная малая архитектурная форма имеет не только практический интерес, но и способна разнообразить ландшафтный дизайн.

Своими руками можно возвести самые разные конструкции – от очень простого, маленького навеса над крыльцом до сложного, самостоятельного сооружения на фундаменте.

Какие навесы можно построить?

Любой навес представляет собой укрытие от осадков и солнечных лучей, т.е. крышу на опоре. В процессе эксплуатации на него воздействуют такие факторы, как солнечная ультрафиолетовая радиация, осадочная влага, вредные примеси воздуха, температурные перепады, механические нагрузки от снега и ветра.

С учетом назначения и условий эксплуатации к навесам предъявляются следующие требования:

• водонепроницаемость;
• стойкость к атмосферным воздействиям и солнечным лучам;
• морозостойкость;
• достаточная механическая прочность.

Они должны выдерживать сильные порывы ветра, скопление снега и падение крупного града. Не следует забывать об эстетике сооружения – оно должно играть еще и декоративную роль.

Все навесы классифицируются по принципу обустройства на такие основные типы:

1. Козырьковые конструкции, закрепляемые на капитальном сооружении для укрытия входа, подвала, различного оборудования (например, кондиционера) и материалов. Их несущей опорой служит стена строения.
2. Самостоятельная, т.е. отдельностоящая постройка. Главный принцип их конструкции – наличие собственной опоры (каркаса), что дает возможность установки в любом месте участка. Это могут быть небольшие укрытия для скамейки или капитальные сооружения для автостоянки. Из простых систем можно выделить навес-зонт, имеющий одну стойку в центре, и навес-тент, изготавливаемый из мягких материалов, которые можно снимать в межсезонье.
3. Пристраиваемый навес или комбинированный вариант. Такие конструкции объединяют вышеуказанные разновидности. С одно стороны они примыкают и опираются на стену дома, но этого крепления не хватает, а потому возводится еще и собственная опора. По сути, это пристройка к дому, бане или хозяйственной постройке. Так можно обустроить террасу, стоянку для машины, место для хранения различных материалов и т.д.



Помимо принципиальных отличий в конструировании, навесы различаются по своему назначению. Наибольшее распространение находят такие варианты: навесы для автомобилей, навесы к дому и во дворе частного дома, дачные навесы, навесы для приготовления пищи (барбекю, мангал, очаг) и мест отдыха.

Укрытия для автомобилей

Навес для автомобиля часто становится привлекательной и экономичной альтернативой стационарному гаражу. Такое сооружение может выполняться в виде отдельностоящей конструкции для одного или нескольких автомобилей, а также в форме пристройки к дому. Важно располагать его так, чтобы расстояние от дома до транспортного средства составляло не менее 90-100 см.

В проекте должна предусматриваться ровная бетонная площадка, желательно со смотровой ямой. Обеспечивается удобный подъезд. Размеры кровельной части и конструкция строения должны исключать попадание осадков на машину, в т.ч. при боковом ветре.

В теплых регионах страны автомобильные навесы на собственном участке вполне способны заменить капитальный гараж. При этом обеспечивается воздушность и привлекательный дизайн. Участок не загромождается дополнительными строениями.

Навесы к дому

Наибольшее распространение находят навесы в форме козырьков. Чаще всего с их помощью обеспечивается защищенная площадка перед входной дверью, но таким образом можно обустроить и площадки другого назначения.

По сути, козырек – это небольшая крыша, которая надежно закрепляется на стене здания. Возможно несколько вариантов обеспечения крепления:

1. Анкерное крепление. В этом случае крыша козырька непосредственно закрепляется на стене без дополнительных элементов.
2. Кронштейны. Для повышения надежности крепления используются дополнительные элементы, при этом конструкция сохраняет навесной характер.
3. С дополнительной опорой. Так закрепляются большие по размеру и утяжеленные навесы. Для поддержания конструкции устанавливаются дополнительные вертикальные опоры (одна или несколько сток) на определенном расстоянии от стены дома.

Можно выделить следующие виды навесов козырькового типа.

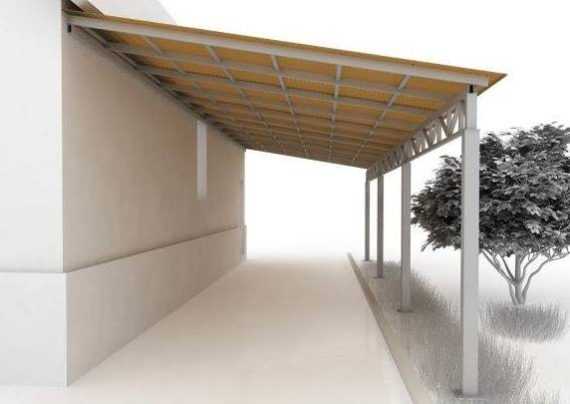

Односкатный козырек

Это наиболее простой тип, предусматривающий плоскую кровлю с наклоном для стока воды. Он может выполняться в навесном или опорном варианте. В первом случае крепление обеспечивается кронштейнами по бокам, а при необходимости еще и в средине кровли.

Разновидность этого козырька – односкатный навес с подзором, когда во фронтальной части кровли формируется узкая вертикальная полоса. Модификацией можно считать вогнутую конструкцию крыши навеса.

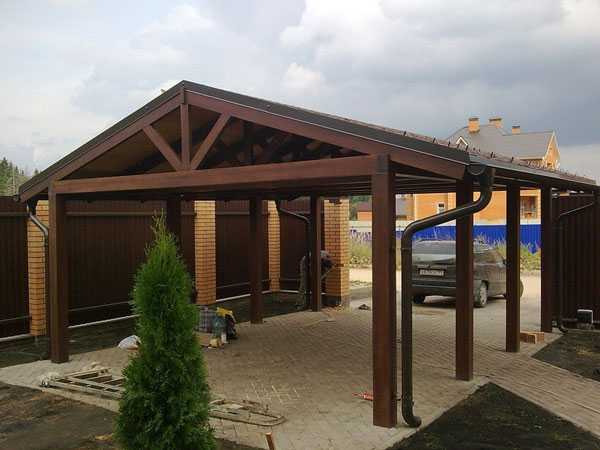

Двускатный козырек

Он составляется из двух одинаковых плоскостей, наклоненных в противоположные стороны. Такая конструкция необходима при значительных снеговых нагрузках, т.к. снег не накапливается на крыше. В основе ее лежит стропильная система. Крепление производится аналогично односкатному козырьку.

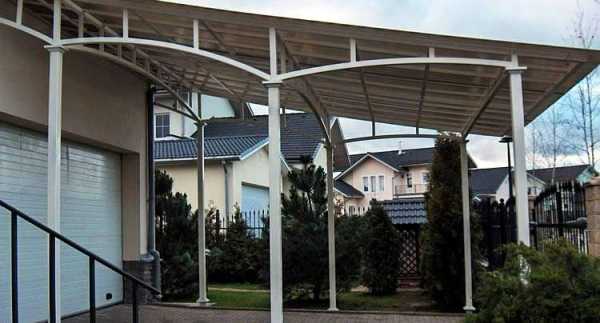

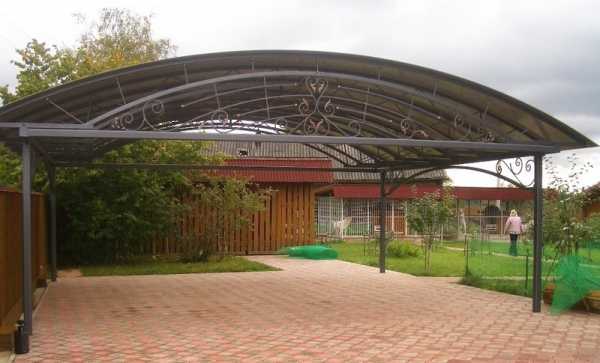

Арочные навесы

Крыша устанавливается в форме арки над защищаемой площадкой. Применяются 2 основные разновидности – классическая арка (фронтальный полукруг) и удлиненная арка с горизонтальным участком между боковыми четвертями круга.

Куполообразный козырек

В этом случае половина купола непосредственно крепится на стене анкерами. Классический купол делается только в навесном исполнении. Возможна такая разновидность, как удлиненный купол, когда между двумя четвертинами купола монтируется горизонтальный округленный участок. Такая конструкция может упрочняться стойками.

«Маркиза»

Такое название присвоено навесам округлой формы (полуарка в поперечном направлении). По сути, это выпуклый односкатный козырек, но необычная форма повышает его декоративность.

Особенности навесов во дворе

При наличии частного дома (смотрите: типы частных домов) навесы во дворе имеют разное назначение. Помимо рассмотренных автомобильных навесов, такие сооружения используются для зоны отдыха, складской площадки. Они могут быть отдельностоящими или пристроенными к дому.

Наиболее часто возводится второй тип, когда стена здания защищает площадку от ветра и сквозного просматривания. При строительстве таких навесов следует учитывать следующие рекомендации:

• нельзя ставить навес с подветренной стороны, т.к. помимо порывов ветра возникают проблемы с нанесением снега;
• при риске нарушить дизайн фасада дома, пристройка возводится сзади здания.

Популярностью пользуются такие конструкции:

1. Двухскатный навес. Если его возводить сбоку дома, в одну линию с коньком основной крыши, то он будет смотреться, как продолжение здания, не выпадая из общего стиля оформления.
2. «Маркиза». Навесы такого типа способны сформировать террасу или летнюю кухню с привлекательным внешним видом.
3. Арочные навесы хороши в сочетании с растительностью. Если боковые стороны прикроются деревьями, виноградником или цветущими кустарниками, то уютная полузакрытая зона отдыха обеспечена.

Выбор типа навеса для двора частного дома зависит от размеров участка. Чаще всего возникает стремление всю площадь небольшой территории использовать с пользой, а потому приоритет остается за навесами-пристройками. Если имеется большой участок, то внимание можно остановить на отдельностоящих сооружениях, вписывая их в общий ландшафтный дизайн.

Виды дачных навесов

Дачные постройки имеют свою специфику, связанную с непостоянством и сезонностью эксплуатации. Кроме того, на дачном участке особенно остро ощущается дефицит свободного пространства, но при этом вопрос организации отдыха выходит на первый план. При проектировании навесов должны оптимально сочетаться практическая ценность и пространственная экономичность.

Наиболее распространены небольшие отдельностоящие и пристроенные навесы для складирования дров, удобрений, химикатов, инвентаря и техники. Такое сооружение может использоваться в качестве небольшой мастерской и для других хозяйственных нужд.

Особо выделяются маленькие навесы над скамейкой для отдыха и беседки, в которых навесная крыша совмещена с перголами для въющихся цветов или виноградника.

Навесы для барбекю и шашлыка

Печи с барбекю и стационарные мангалы для шашлыка стали почти обязательным элементом загородных участков. Для того, чтобы не зависеть от погоды, такие сооружения надо укрыть навесом. Здесь же организуется и зона для приема приготовленной пищи. Такой навес – это отдельно стоящая постройка с собственными опорами, закрепленными на столбчатом фундаменте.

При строительстве данной конструкции важно принять необходимые противопожарные меры. Для кровли нельзя использовать легковоспламеняющиеся материалы. Стойки обычно выполняются из металлического профиля.

Конструктивные особенности

Конструктивно навесы можно подразделить на категории:

1. Открытый тип. Такое сооружение состоит из опор-стоек и крыши. Все устанавливается над подготовленной площадкой.
2. Закрытый тип. В этом варианте между стойками монтируются легкие стенки (сбоку и сзади). В качестве материала может использоваться пластик, стекло, органическое стекло, прессованные листы и фанера, гипсокартон, плотная ткань. Такая утяжеленная конструкция требует надежного фундамента.
3. Условно закрытый тип. По сути, это пергола с установленной сверху кровлей. Вьющиеся растения заплетают стенки, и создается скрытый от глаз уголок.

Типовой навес подразумевает такую конструкцию:

• фундамент;
• опорные стойки;
• каркас крыши;
• обрешетка
• кровельное покрытие.

Легкие конструкции могут устанавливаться без фундамента. Для этого стойки устанавливаются в яму глубиной 40-60 см и уплотнятся щебнем. Для стационарных навесов обычно используется столбчатый, бетонный фундамент.

По форме отдельностоящие навесы могут быть таких видов:

1. Простые, односкатные навесы. Самый простой вариант – 4 столба (причем передние выше задних стоек, что образует нужный угол уклона), рама с обрешеткой и кровельное покрытие.
2. Двухскатные навесы. На стойках одинаковой высоты монтируется стропильная система, на обрешетку которой укладывается кровельный материал.
3. Шатер или многоскатные навесы. Крыша состоит их 3-х и более плоскостей треугольной формы со скатом в разные стороны, сходящихся в верхней точке. Ее формирует соответствующий каркас в виде пирамиды.
4. Купол. Достаточно сложная для самостоятельного изготовления округленная форма. Каркас крыши формируется из дугообразных профилей, соединяющихся в верхней точке.
5. Арочные навесы. Каркас крыши состоит из ряда дугообразных арок, закрепленных параллельно друг другу. Между ними монтируются продольные укрепляющие элементы. Для прочности каркас может содержать и поперечные связки. Количество опор зависит от длины навеса и может составлять 4-10 стоек, расположенных попарно.

Конструкции навесов могут быть стационарными или разборными. Последняя разновидность наиболее популярна для сезонных дач. Особо выделяется мобильная конструкция навеса «Маркиза», которую можно приобрести полностью укомплектованной. Ее можно достаточно быстро устанавливать на любой, заранее подготовленной площадке.

Материалы для каркаса

Каркас навеса состоит из опорных стоек и каркаса крыши. Прочностные характеристики и габариты сооружения определяют вертикальные опоры. Они чаще всего изготавливаются из деревянного бруса размером не менее 7-8 см или бревен (диаметром 10-15 см).

Высокопрочную конструкцию обеспечивает металлический профиль – круглая (диаметр более 40 мм) и плоская труба, уголок, швеллер, двутавр. Жесткость стоек можно повысить подкосами.

Каркас крыши делается в зависимости от ее формы. Для стропильной системы одно- и двухскатной кровли, а также шатра можно использовать брус размером не менее 6х6 см. Для небольших козырьков подойдет брус 4х5 или 5х5 см.

Кровельный каркас можно изготовить их стального или алюминиевого профиля (обычно круглая и прямоугольная трубы или уголок). Конструкцию для округлой крыши лучше собирать из покупных металлических профилей нужной формы и размеров.

Своими руками обычно арочные системы монтируются из тубы, которая вручную изгибается по окружности требуемого диаметра, для чего используются специальные приспособления.

Обрешетка

Для укладки кровельного материала каркас крыши необходимо покрыть обрешеткой. Наиболее часто для плоской кровли используется необрезная доска толщиной 20-25 мм. Она закрепляется на стропилах с зазором для жесткого покрытия и вплотную для рулонного кровельного материала. Обрешетка может также монтироваться из фанеры и ДСП.

Виды кровли

Кровельное покрытие навеса может быть 2 типов – жесткое и мягкое. Жесткое, прочное покрытие крыши выполняется из таких материалов:

1. Профнастил. Такая кровля обладает высокой механической прочностью, простотой монтажа, большим сроком службы. Для исключения коррозии применяется оцинкованный профнастил и листы с полимерным покрытием. Второй вариант дает возможность выбора нужной расцветки, т.к. выпускается в широкой цветовой гамме. При правильном выборе размеров листа после монтажа практически не остается отходов, что делает материал достаточно экономичным. Некоторое неудобство может доставить шум от дождя, когда он «барабанит» по металлу.
2. Металлочерепица. Он несколько дороже профнастила, но его высокие эксплуатационные свойства, качество и привлекательный внешний вид компенсируют финансовые потери. Данный материал относится к элитному классу, а навесы из него украсят любой участок.
3. Шифер. Этот кровельный материал имеет самую широкую популярность. В нем оптимально сочетаются цена и надежность. Он уступает по декоративности черепице, но в качестве экономичной кровли способен поспорить с любым конкурентом. К недостатку можно отнести низкую стойкость к ударам. Крупный град, например, способен пробить такую крышу.
4. Металлический лист. Наиболее дешевый вариант – покрытие стальным листом, но в этом случае требуется защита от коррозии. Можно использовать оцинкованный стальной лист, который способен выдерживать атмосферные условия.

Иногда используется алюминиевое покрытие. Элитная кровля изготавливается из меди.

К мягкой категории покрытия относятся такие изделия:

1. Рулонные материалы – рубероид, толь. Их обычно используют для хозяйственных целей, когда навесы спрятаны от людских глаз, т.к. такое покрытие обладает хорошей водостойкостью, но внешний вид не вписывается в дизайн.
2. Битумно-полимерные материалы. Они во многом аналогичны предыдущему варианту.
3. Полимерные панели и листы. Их относят к мягкой категории из-за хорошей гибкости. Они обладают достаточной плотностью, а гибкость позволяет легко создавать арочную кровлю. На практике широко используются ПВХ листы. Одним из самых лучших и современных материалов признается поликарбонат. Он прозрачен, но в то же время не позволяет проникать ультрафиолетовым лучам. Материал обладает высокой прочностью и стойкостью к климатическим воздействиям. Различные оттенки его создают прекрасный внешний вид – цветное или прозрачное стекло, изогнутое в форме арки.

Кровля – это основной функциональный элемент навеса. Выбор материала для нее должен производиться с учетом требований, предъявляемых к таким сооружениям; формы конструкции; размеров и финансовых возможностей.

Как обустроить площадку?

Навес обеспечивает защиту рабочей зоны сверху, но все действия человека осуществляются внизу, а потому важно обустроить качественную площадку. Этот вопрос решается в зависимости от назначения сооружения.

Однако в любом случае она должна быть ровной, сухой, не скользкой для человека и удобной для перемещения и установки нужного оборудования или складирования материалов. На нее не должна затекать вода сбоку или просачиваться снизу.

Самый простой вариант – выравненный и уплотненный грунт. Иногда он покрывается песочным слоем. Оригинально смотрится навес над газоном.

Наиболее часто площадка заливается из бетона. Она приподнимается на 5-10 см над уровнем земли и обладает высокой прочностью и износоустойчивостью.

Возводится она в следующем порядке:

• на глубину до 30 см снимается верхний слой почвы;
• дно покрывается подушкой из песка и гравия толщиной порядка 20 см;
• далее укладывается армирующая сетка и заливается слой бетона толщиной 10-15 см.

Декоративный настил площадки можно обеспечить тротуарной или клинкерной плиткой толщиной 8-10 см. В деревянных конструкциях нередко монтируется настил из досок толщиной 2-30 мм.

Важно. Площадка под навесом должна оборудоваться дренажной системой. Дренаж позволяет избегать затекания воды при обильных осадках или таянии снега.

Как проводить расчет?

Полный расчет навеса достаточно сложен и требует определенных знаний. Примерный расчет проводится для правильного выбора несущей балки перекрытия, размеров и количества опор, а также заглубления фундамента. Он основывается на определении полной массы кровли и всего сооружения с учетом максимальной снеговой нагрузки.

Выбор несущей балки перекрытия проводится по прочностным, табличным параметрам для соответствующего профиля. Учитывается длина пролета и полная нагрузка (вес кровли и максимального покрова снега, характерного для данной местности). Например, прямоугольная труба 60х40х2 длиной 3 м выдерживает удельную нагрузку 130 кг, а труба 100х50х4 такой же длины – 590 кг.

Потребное количество опор высчитывается с учетом распределенной нагрузки, приходящейся на одну стойку. Так, для крыши площадью 70 м² потребуется 8 опор со столбчатым фундаментом диаметром 35 см, с заглублением 1,4 м. В этом случае каждая опора выдерживает нагрузку 1 тн.

Стоимость навеса складывается из затрат на обустройство каркаса и кровельного покрытия. Она зависит от размеров сооружения, применяемых материалов и сложности форм, а также от наличия дополнительных декорирующих элементов. Можно привести такие ориентировочные цены:

• автомобильные навесы из поликарбоната и профнастила – от 2500 руб/м²;
• навесы для входов с улучшенным интерьером – от 4200 руб/м²;
• навесы для бассейном с использованием поликарбоната – от 3000 руб/м²;
• пристроенный навес-веранда – от 2800 руб/м²;
• двухскатный навес из металлочерепицы – от 2700 руб/м²;
• навесы-беседки из поликарбоната – от 4000 руб/м².

Стоимость навесов можно сократить в 1,5-2 раза, если все работы проводить своими руками. Важно правильно оценить свои возможности, выбрать типовой проект и использовать качественные материалы.

Как сделать деревянный навес своими руками?

Порядок изготовления деревянной конструкции можно рассмотреть на примере односкатного навеса к дому. Он состоит условно из нескольких этапов.

Выбор породы древесины

Наиболее привлекательны такие породы – береза (плотность 600 кг/м³), лиственница (520 кг/м³), ясень (700 кг/м³), дуб (720 кг/м³), вишня (570 кг/м³). Все они имеют хорошую стабильность при эксплуатации на открытом воздухе, но в любом случае необходима пропитка антисептическим составом.

Разработка проекта

Необходимо учесть основные параметры навеса. В рассматриваемом примере они составляют

• ширина покрываемой площадки на земле – 30 см;
• угол уклона ската – 20 градусов;
• высота крепления в верхней и нижней точке стропил;
• высота опорной стойки при заглублении фундамента 50 см;
• шаг монтажа сток – 2,5 м;
• шаг монтажа стропил – 0,6 м.

Выбирается материал – стойки из бруса 9х9 см, несущий пристенный элемент из бруса 5х15 см, стропильный брус –5х15 см, поликарбонатные листы.

Установка балок и стоек

Монтаж стоек проводится в следующем порядке:

• проведение разметки места установки на стене;
• крепление к стене опорной балки с использованием анкеров;
• для усиления конструкции дополнительно закрепляется треугольный кронштейн;
• закрепление опорных стоек в фундаменте непосредственно в опалубке, при этом глубина ямы – 0,8 м, толщина подушки – 15 см (нижняя часть бруса защищается гидроизоляцией из рубероида).

Монтаж стропильной системы и обрешетки

Балку перекрытия к стойкам можно закрепить с помощью металлических пластин и длинных саморезов. В опорных стойках выпиливаются пазы, в которые устанавливается брус стропильной системы. Затем устанавливаются перемычки по углам.

После установки обвязочных брусьев закрепляется обрешетка. Вся конструкция закрепляется металлическими уголками. После монтажа все деревянные элементы тщательно пропитываются противогнилостным составом.

Устройство кровельного покрытия

Для этих целей используется лист поликарбоната. Вначале он раскраивается по фактической площади. Стыки полос должны обязательно находиться сверху доски обрешетки. На краях закрепляется уплотнительная лента. Крепление пластика обеспечивается саморезами с термо-шайбами, а на стыках устанавливаются профили. Торец закрывается специальным торцевым профилем.

Деревянные навесы с плоскими крышами наиболее распространены на дачных участках и частных владениях. Дерево позволяет все сделать быстро, а надежность конструкции доказана многовековой историей. Ведь крытое крыльцо в русских хатах всегда строилось из древесины.

Полезные видео

Консольный навес с покрытием из сотового поликарбоната:

Посмотрите возведение в реальном времени металлического навеса во дворе дома:

Мощный деревянный навес из бруса 150 – 150 для авто:

Красивый анимационный фильм о том, как сделать деревянный навес над входной дверью своими руками:

Как сделать арочный навес без гибочного оборудования:

Навесы для дома и дачи могут иметь разное назначение. Для их возведения используются традиционные и современные материалы. Работы надо начинать с выбора проекта и лучше всего воспользоваться типовым, который уже просчитан специалистами. Строительство навеса своими руками позволит значительно сократить затраты.

domavlad.ru

Навес к дому своими руками

Частный дом невозможно представить без навеса, он обязательно есть хотя бы над крыльцом. Это сооружение выполняет две функции. Прежде всего, защищает от осадков и солнца, а во-вторых, является элементом украшения всего здания. Придумана масса вариантов, как пристроить навес к дому, используя для этого различные материалы. Об этом мы и поговорим, а также рассмотрим этапы строительства навеса своими руками.

Какими бывают подобные навесы

Классифицировать навесы, пристроенные к дому, можно по разным признакам, например, по форме и конструкции, по материалам изготовления, а также по их назначению. По конструкционным особенностям навесы можно поделить на стационарные и раздвижные. Стационарные навесы представляют собой конструкции, элементы которых свариваются или надежно соединяются болтами и саморезами без последующего их выкручивания.

Навесы раздвижные отличаются тем, что их механизм позволяет раздвигать крышу, когда захочется. Делается это механически при помощи шнура или автоматически пультом управления. Раздвижные навесы имеют тканевую крышу, их часто называют маркизами. Их легко крепить своими руками к стене дома.

По форме все навесы возле частного дома можно разделить на:

• односкатные;
• двускатные;
• арочные.

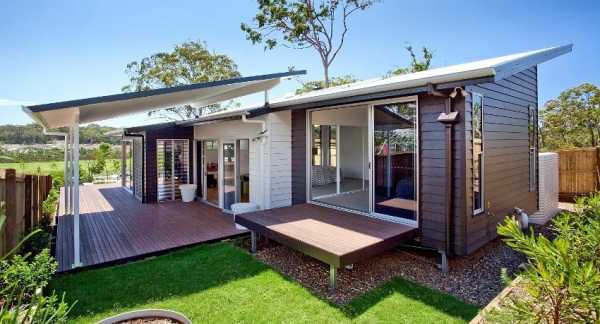

Для закрытия большой площади возле частного дома, например, над террасой, лучше возводить односкатные и арочные навесы. Конструкция односкатного навеса проста, а потому не должна вызывать затруднений при строительстве своими руками. Для арочного навеса вообще можно часть элементов купить готовыми, вам придется только собрать навес, как конструктор «Лего».

Двускатный навес больше подходит для небольшого козырька к дому над крыльцом. Такой козырек будет надежным. На нем не задержится снег зимой.

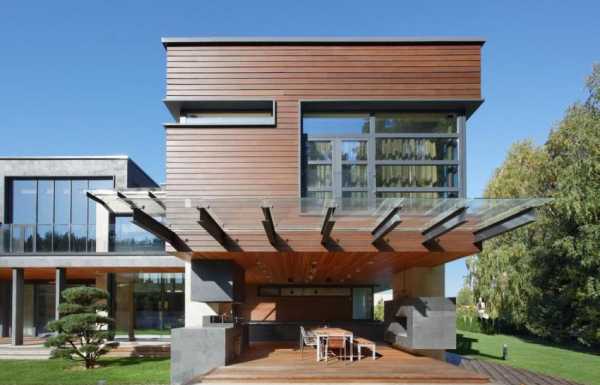

Что касается материалов, то для изготовления каркаса навеса и его опор используют и деревянный брус, и металлические трубы. А иногда для навеса возводят каменные или кирпичные колонны, что придает конструкции величественность и масштабность.

Крышу делают из металлочерепицы, профнастила, поликарбоната, еврошифера. Материал подбирают такой, каким накрыта крыша частного дома, чтобы все сооружение смотрелось в едином стиле. Навес из металла с крышей из профнастила будет надежнее, но он и дороже деревянного навеса. Навес из дерева будет лучше смотреться рядом с деревянным домом, поэтому при строительстве обязательно это учитывайте. А при необходимости создать навес арочной формы подойдет поликарбонат, ведь только он обладает хорошей гибкостью.

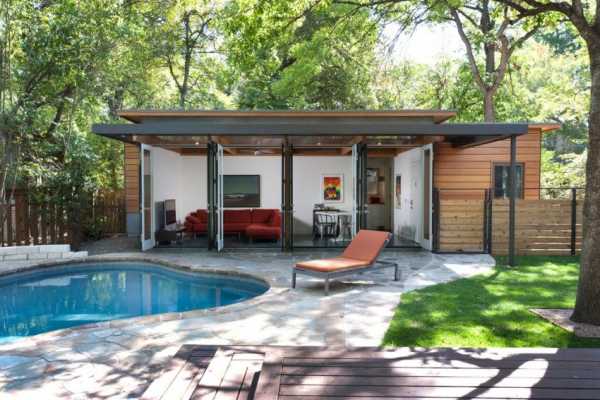

И, наконец, назначение навесов к дому может быть разным. Небольшие навесы козырьки призваны защищать крыльцо от осадков. Навес могут строить для создания уютной террасы. Нередко навесы возле дома строят для машины, такое встречается, если дворовая площадь не позволяет соорудить отдельно стоящий навес для авто.

Этапы строительства навеса из профтруб

Построить навес к дому неподготовленному человеку будет трудно, но в принципе возможно. Для начала нужно определиться с его размером и выбрать конструкцию. Легче строить односкатный навес, нужно сделать его эскиз и проставить основные размеры. Рассмотрим все на примере навеса размером 5х4 м.

Сбор материалов

В конструкцию данного навеса входят опорные столбы и балки, прогон, кровля и крепежные элементы. Поэтому чтобы сделать односкатный навес, нужно закупить следующие материалы:

• профильная труба 80х80х2 мм длиной 3 м – 3 штуки;
• профильная труба 80х40х2 мм длиной 5 м – 1 штука;
• профильная труба 40х20х2 мм длиной 4 м – 9 штук;
• профильная труба 20х20х2 мм длиной 5 м – 4 штуки;
• боковая ферма высотой 25 см и длиной 5 м – 1 штука;
• металлическая планка примыкания;
• профнастил длиной 6 м – 4 листа;
• саморезы;
• грунтовка по металлу;
• бетонная смесь и щебень.

Не забудьте и обо всех инструментах, подготовьте рулетку, уровень, болгарку с дисками для резки металла, сварочный аппарат, емкость для замешивания бетона, лопату.

Фундамент и опоры

Установка опор под навес начинается с очистки места и разметки территории. Металлические столбы необходимо установить на расстоянии 4 метра от стены дома и на расстоянии 2,5 м друг от друга. Поэтому на одной прямой необходимо выкопать ямы глубиной 1,2 м и шириной на 1,5 штыка лопаты. На дно ямы засыпается песчано-щебневая подушка, примерно 15-20 см, на которую устанавливаются опоры. Опоры должны иметь подпятники, чтобы со временем они не стали проваливаться.

Итак, опорные столбы из профильной трубы 80х80 мм фиксируются строго вертикально и заливаются бетоном, который застывает и набирается прочности около недели. В это время можно забетонировать площадку под навесом, если она еще не забетонирована. Можно вместо бетона использовать тротуарную плитку или асфальт.

Каркас и кровля

Чтобы сделать каркас, нужно уметь работать со сварочным аппаратом или пригласить для этого специалиста. Но перед тем как приступить к сварочным работам, необходимо на несущей стене дома при помощи болтов закрепить продольную опорную балку 80х40 мм. Крепить ее нужно на высоте 2,5-2,6 м, чтобы обеспечить скат воды.

Далее берут готовую боковую ферму и вдвоем устанавливают ее на вертикальные опоры, а затем приваривают. Следующий этап создание обрешетки. Трубы 40х20 мм укладывают с одной стороны на ферму, а с другой на поперечную балку и также приваривают. Расстояние между трубами должно получиться равным примерно 60 см.

Поверх опорных труб делают прогон для жесткости конструкции. Для этого нужно уложить профтрубы 20х20 мм на равном расстоянии друг от друга и приварить. После того, как все сварочные работы будут окончены, нужно все места сварки зачистить и обработать весь металл грунтовкой. Если трубы оцинкованные, то достаточно покрыть грунтовкой только места сварки. На этом каркас для кровли будет готов.

Профнастил укладывают по направлению ската, внахлест. По краям крыши необходимо оставлять припуск, чтобы полностью закрыть металлический каркас.

Между стеной дома и крышей крепится планка примыкания, она не даст воде попадать в щель. На нижний край ската можно сделать водосточный желоб при необходимости.

Как построить навес из дерева

Согласитесь работа со сварочным аппаратом примерно для половины людей это серьезная проблема, да и металлический профиль нынче дорог. Уж куда проще собрать в сарае весь имеющийся пиломатериал, докупить чего не хватает, и пристроить к дому хоть и простой, но вполне практичный навес из дерева. Под таким навесом отдыхается ничуть не хуже чем под сооружением с металлическим каркасом, а может даже и лучше.

Первое что нужно сделать – сгенерировать идею и набросать эскиз. Нам думается, что после прочтения первого пункта этой публикации проблем с идеями не возникнет. Да и эскиз нарисовать тоже сможет каждый, пусть даже это будет и не очень красивый рисунок, главное понятный. А вот с чертежом могут возникнуть проблемы, не каждый его сделает правильно. Тем не менее, деревянный навес у частного дома довольно прост по конструкции и можно обойтись вообще без чертежа, главное все правильно рассчитать и расписать материал.

Готовим все необходимое

Нарисовав эскиз и проставив все необходимые размеры постройки, можно приступать к расчетам материала. Мы рассчитываем сделать своими руками навес из дерева шириной 2 м, длиной 6 м и высотой 2,4 м и для него нам понадобится следующий материал.

1. Брус 150х150 мм длиной 2,4 метра – 4 шт., который пойдет на вертикальные опоры.
2. Две длинные (6 м) доски 150х50 мм, которые мы решили использовать в качестве продольных балок.
3. Доски 150х50 мм длиной 2,5 м – 7 шт. на стропила.
4. Шестиметровые доски 100х25 мм – 7 штук пойдут на обрешетку.
5. Металлический крепежный уголок и длинные саморезы и болты. С их помощью мы будем скреплять несущие элементы конструкции.
6. 3 шестиметровых листа профнастила 0,9 мм шириной 1000 мм.
7. 4 подпятника для якорей вертикальных опор, ширина крепления 150 мм.
8. Болты с шайбами и гайками для подпятников, специальные саморезы для профлиста.
9. Грунт для обработки дерева.
10. Цемент 4 мешка, песок 3 мешка, щебень 1 мешок.
11. Кусок рубероида 2х1,5 метра.

Кроме материала возьмем инструмент:

• шуруповерт;
• дрель;
• ручную пилу;
• перфоратор;
• мебельный стиплер;
• набор рожковых гаечных ключей, набор отверток;
• штыковая лопата;
• корыто;
• ведро;
• карандаш, строительный уровень, линейка;
• лазерная рулетка;
• нож.

Собираем каркас и стелем кровлю

Начнем строительство. Чтобы сделать каркас деревянного навеса к частному дому, необходимо подготовить площадку и сделать якоря для вертикальных опор. Без подготовки строительство даже такого простого сооружения невозможно. Расчищаем и выравниваем площадку перед стеной частного дома, устанавливаем обноски, натягиваем веревку, чтобы определить границы площадки под сооружением.

К сведению! Чтобы хорошо выровнять площадку под навес своими руками, необходимо не только убрать с нее мусор и посторонние предметы, но и возможно лишнюю землю.

Далее используя лазерную рулетку, тщательно промеряем площадку и намечаем места установки якорей. Выкапываем 4 ямы на глубину 1,5 метра шириной примерно 40х40 см. Обкладываем ямы рубероидом, скрепив кусочки материала мебельным стиплером. Заливаем формы бетоном вперемешку с мелким щебнем. Еще в сырой бетон устанавливаем подпятники так, чтобы крепления торчали наружу строго вертикально (нужно проверить уровнем) и ждем, пока бетон застынет. Далее делаем следующее.

1. Берем 4 столба 150х150 из бруса длиной 2,4 метра, устанавливаем их вертикально в крепления подпятников, просверливаем дрелью сквозные отверстия для болтов и притягиваем вертикальные опоры к подпятникам.
2. Берем две шестиметровые доски пятидесятки, одну мы прикручиваем своими руками по уровню к стене дома на 30 см выше торцов вертикальных опор. Вторую прикручиваем с помощью саморезов и уголков строго горизонтально к вертикальным опорам. Эти доски будут горизонтальными опорами.
3. Берем семь пятидесятых досок длиной 2,5 м и стелим их поперек навеса на ребро с шагом в 1 м, крепим с помощью уголков и саморезов.

4. Теперь постелем прогон. Возьмем 7 досок 100х25 мм и стелим их поперек стропил. Крепим на пятые саморезы.
5. Проходим весь деревянный каркас грунтом на несколько раз, чтобы дерево пропиталось.
6. Теперь очередь за кровлей. Режем профлист на отрезки по 2,3 метра и стелем их поперек конструкции с напуском в 2 ребра. Придется постелить 8 отрезков и закрепить их на специальные саморезы. На этом строительство можно считать оконченным.

В заключение отметим, делая дом с навесом своими руками, вы должны соизмерять свои желания с возможностями. Можно запланировать красивейший стальной пристенный навес со стеклянной кровлей как у соседа, но при этом не иметь средств на реализацию проекта. А можно построить своими руками за копейки навес из подручного пиломатериала и радоваться. Удачи!

besedov.ru
