Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

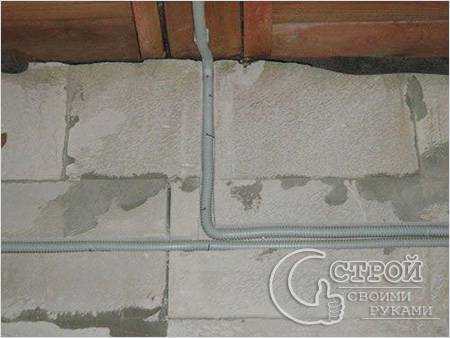

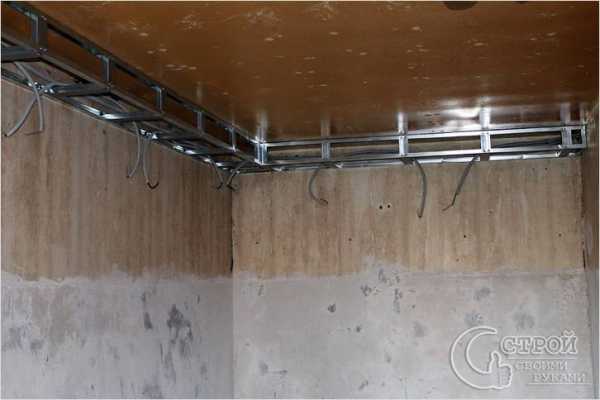

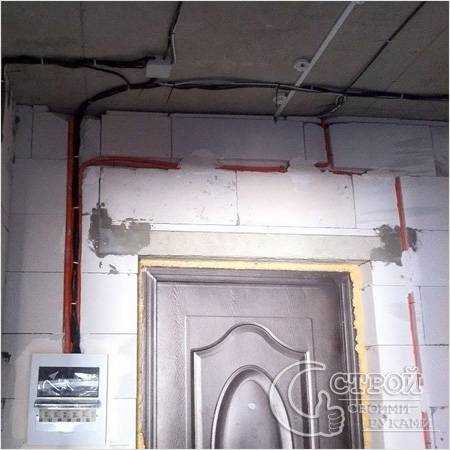

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

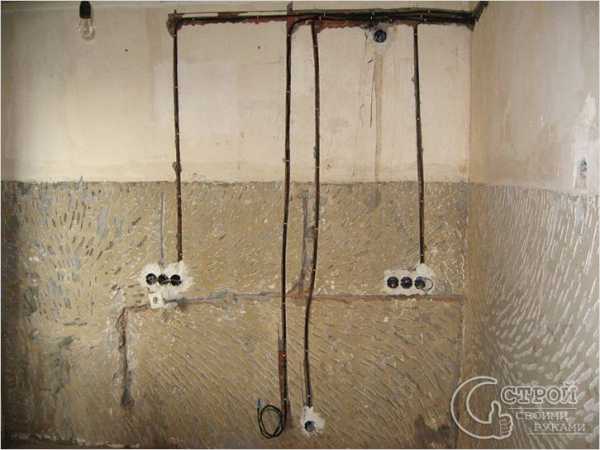

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки
Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

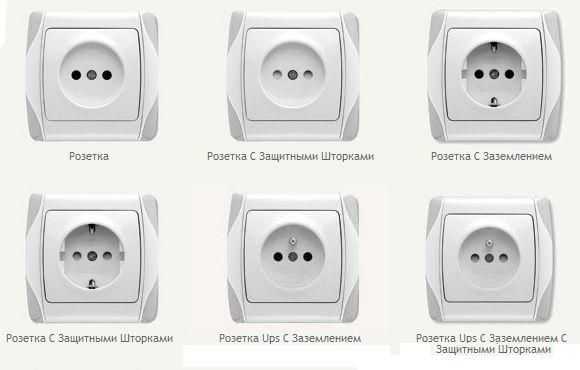

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

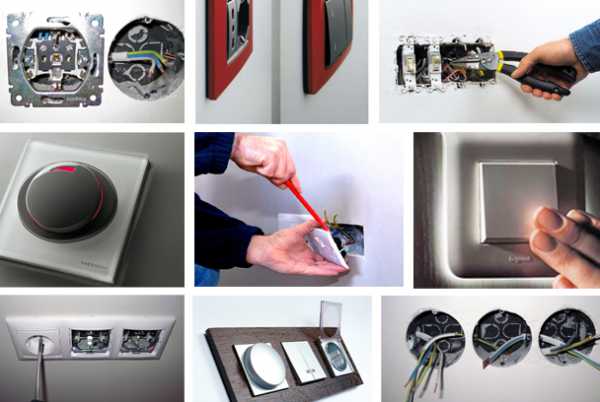

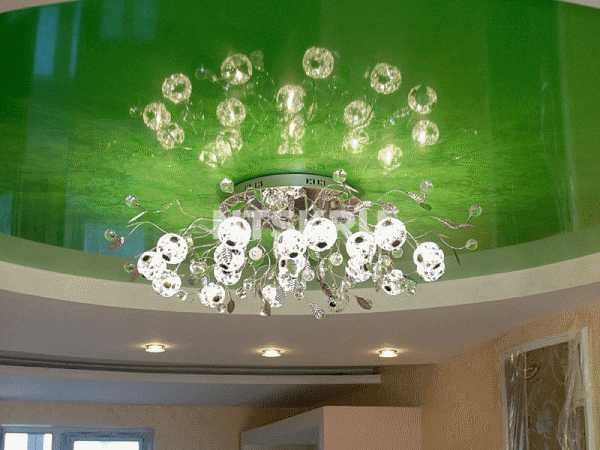

Освещение, розетки и выключатели

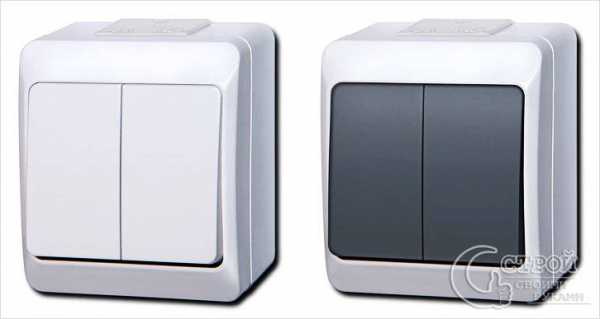

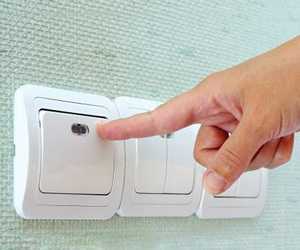

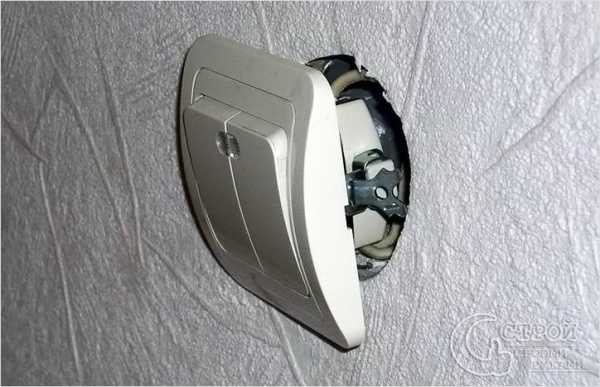

Двухклавишные выключатели
  1. Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
  2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
  3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

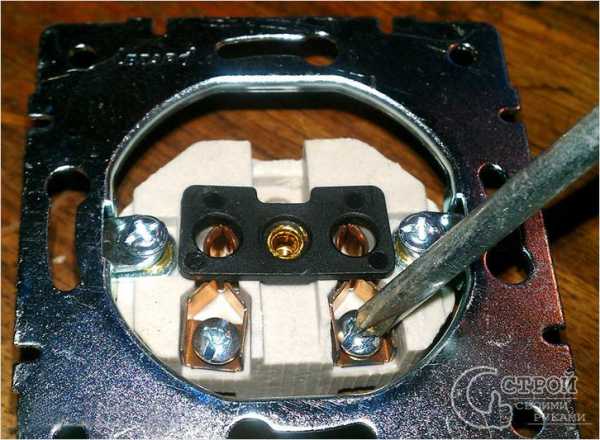

Розетка с латунными контактами и керамическими внутренностями
Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

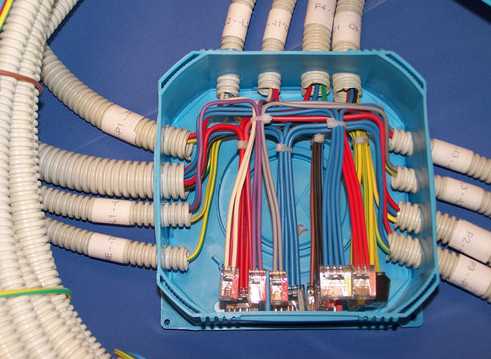

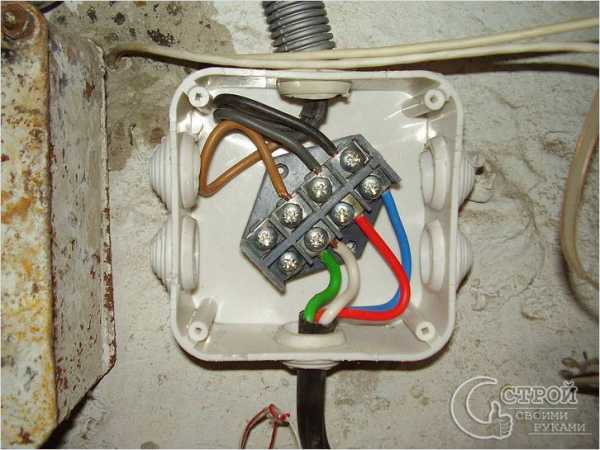

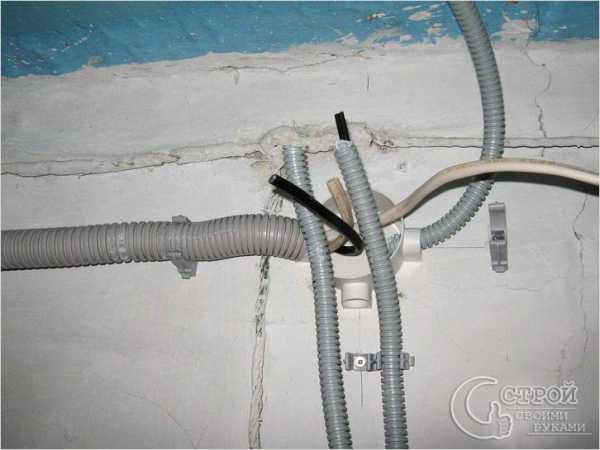

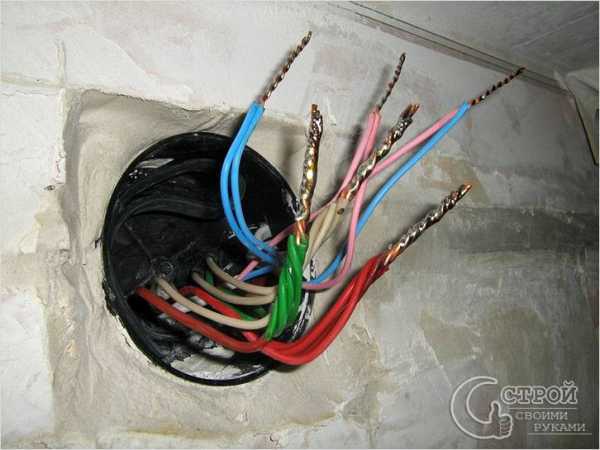

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.

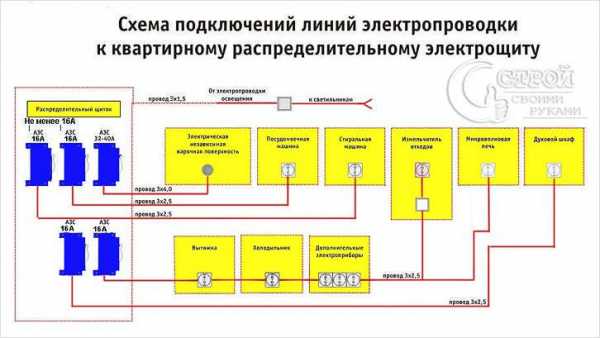

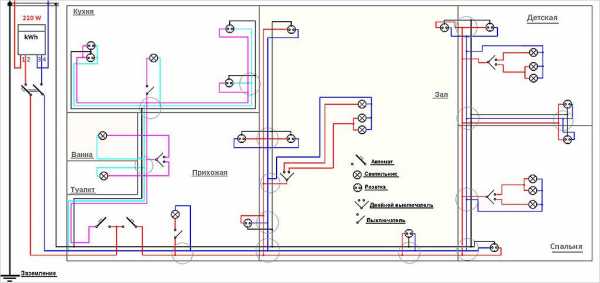

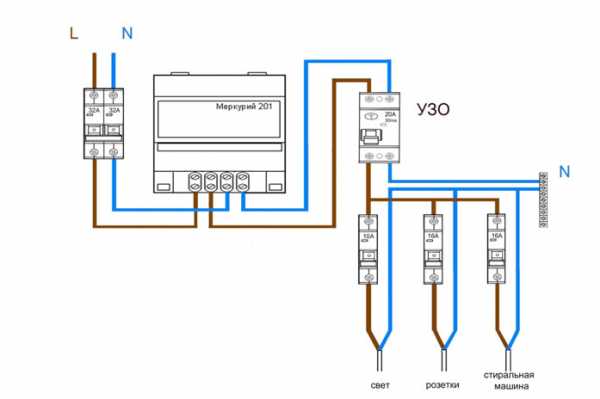

Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

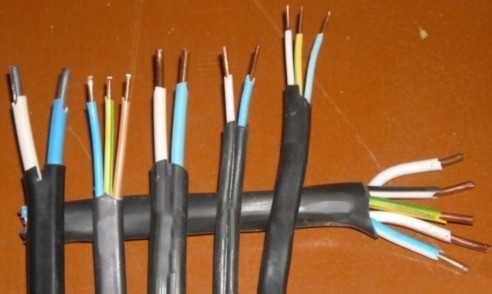

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

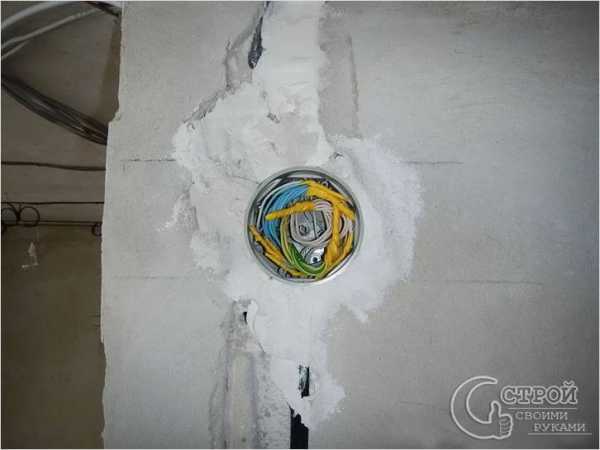

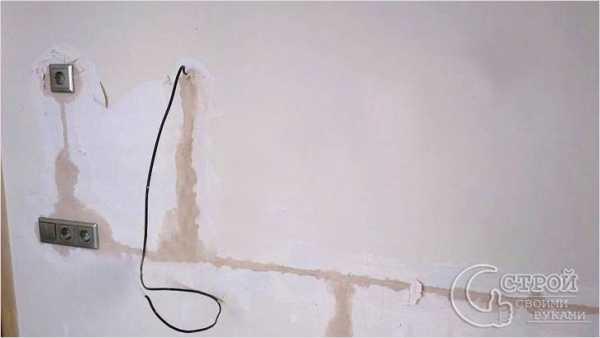

Замазанная алебастром проводка Установка выключателя
Установка розетки при монтаже электропроводки Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки

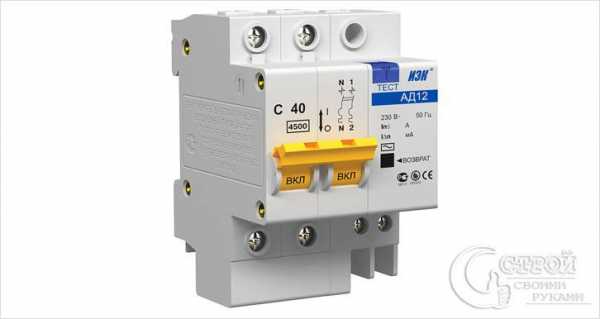

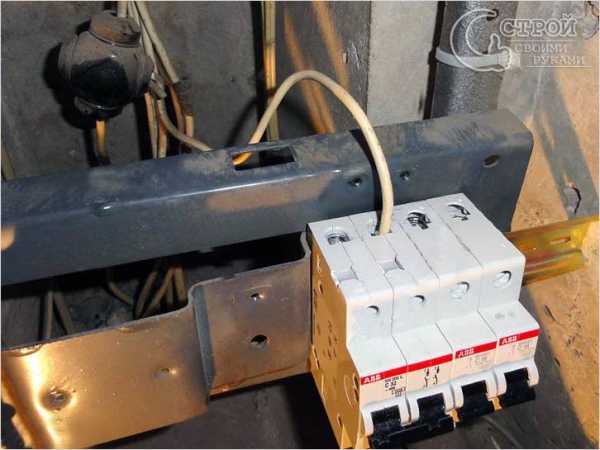

Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

stroysvoimirukami.ru

Монтаж проводки в квартире — инструкция по разводке электрики своими руками

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело. Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

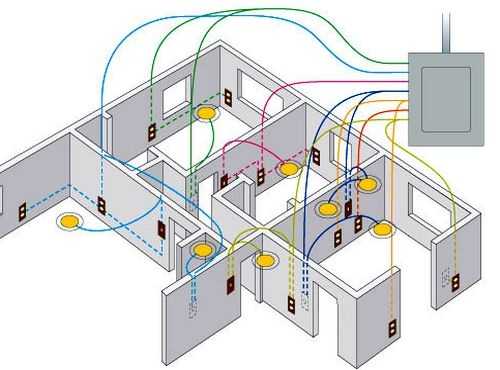

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире. Также по ней в последующем будет легко вспомнить, как уложена трасса. На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

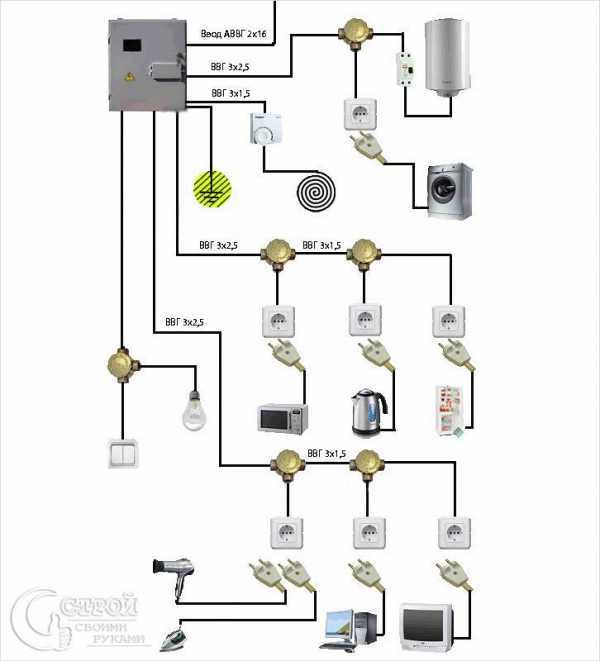

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов. Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки. Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е. розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная. Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно. Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене. Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы. К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ. А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

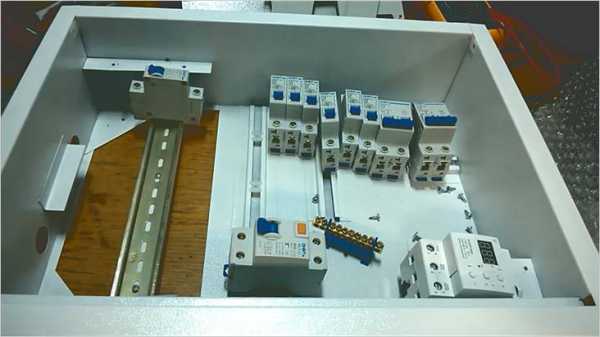

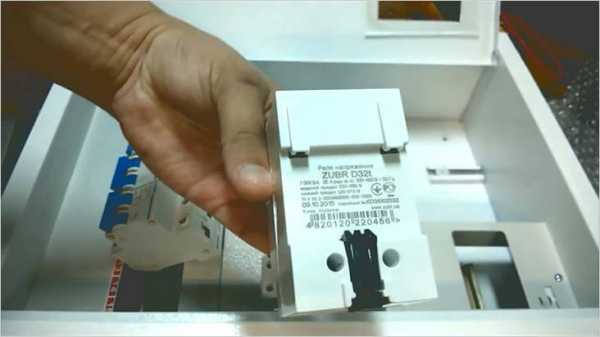

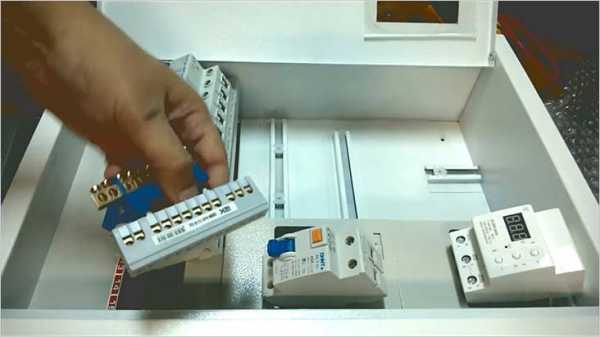

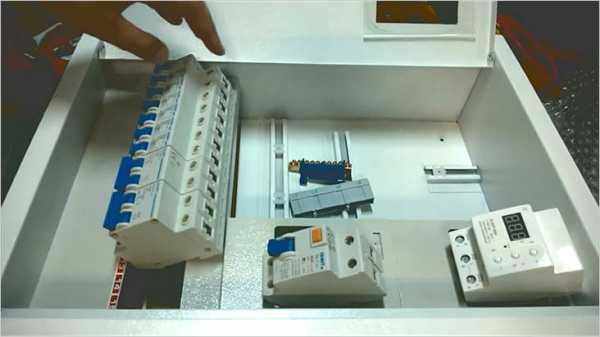

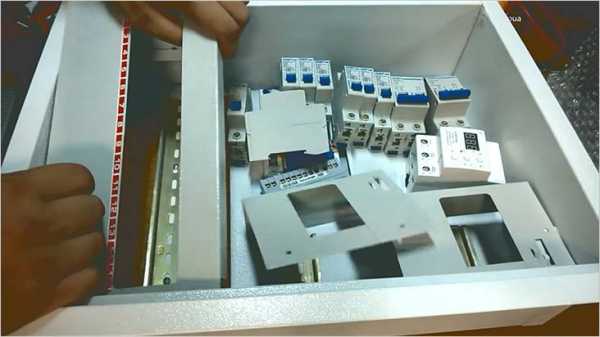

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

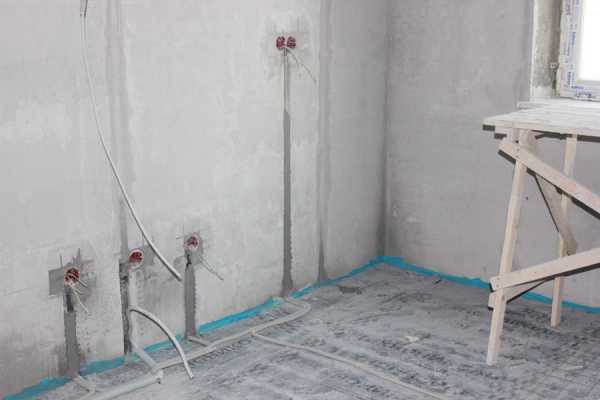

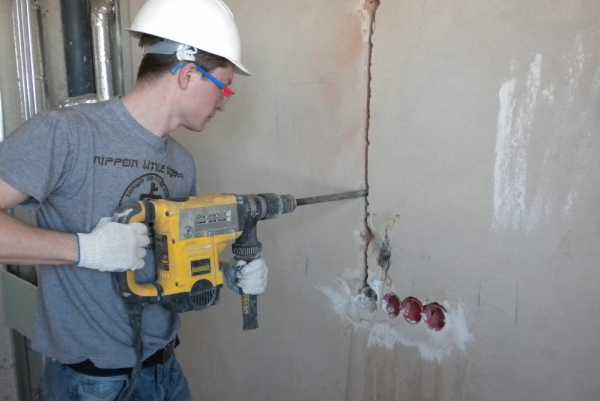

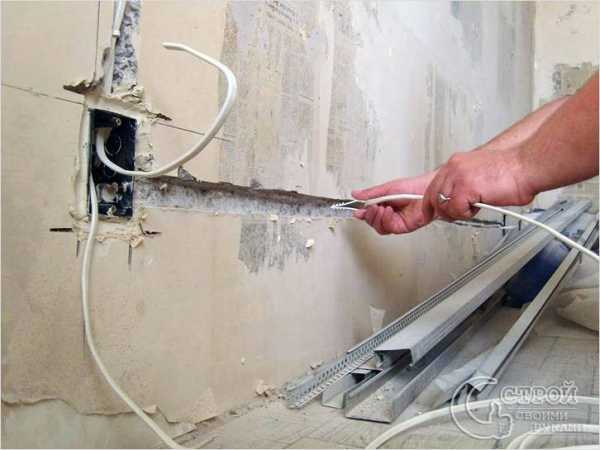

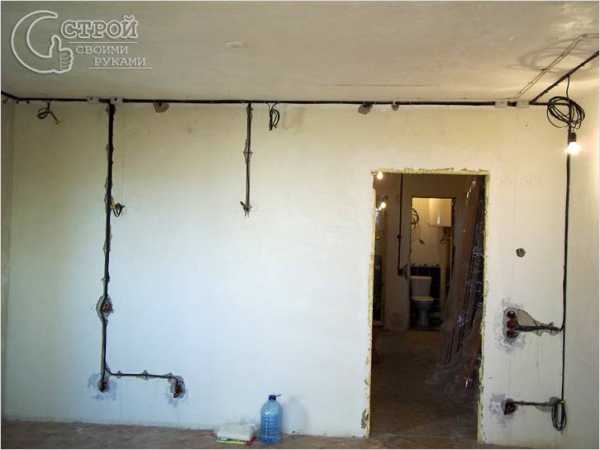

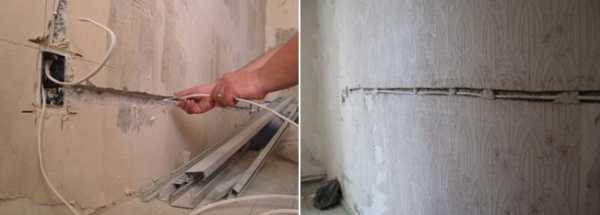

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления. Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

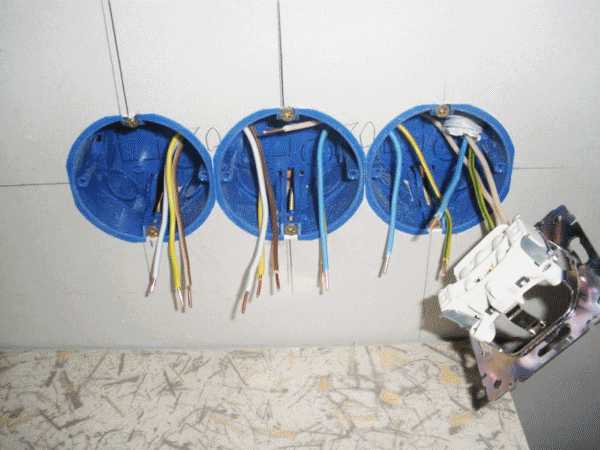

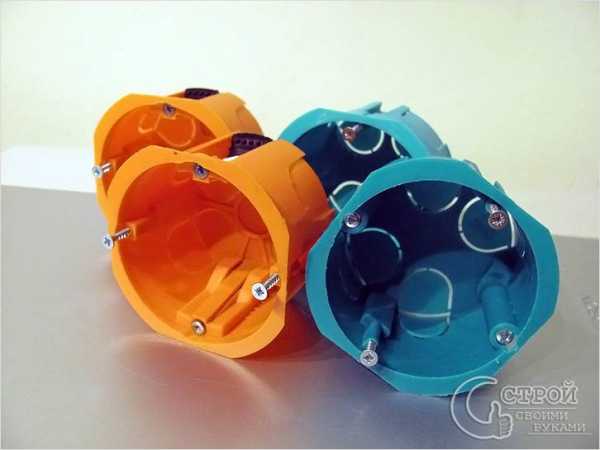

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

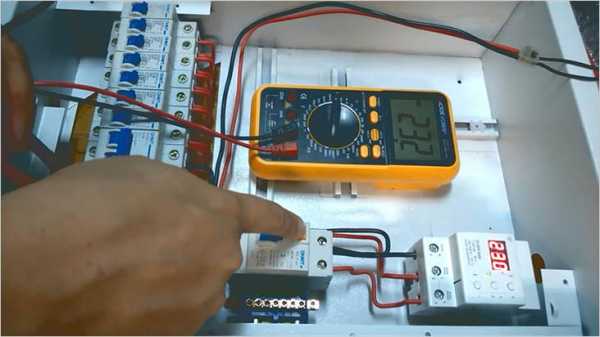

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности. Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру. Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Похожие статьи:

domelectrik.ru

Монтажная схема электропроводки в квартире и частном доме: подключение электрики своими руками

Готовая схема помогает рассчитать общую длину провода, защитной гофры, их сечение на отдельных участках, количество розеток с выключателями, распределительных коробок, определить места их расположения. А также место установки распределительного щита, прибора учета потребленной энергии (счетчика), ввода питающих кабелей.

После составления чертежа данные переносят на объект предстоящих работ. На стенах размечают расположение электрических гнезд, направление прокладки разводящих линий. Начинают подготовительные работы – штробят каналы для прокладки электропроводки, если необходимо делают углубления под выключатели.

1

Требования к электроснабжению жилых помещений

Решив своими руками проложить электрические коммуникации, необходимо придерживаться определенных правил подключения. Потребуется составить четкий план с указанием расположения и характеристик используемого электропровода, мест расположения электрических приборов и элементов управления.

Согласно существующим нормам распределительные коробки, счетчики устанавливают в легкодоступных местах. Выключатели от поверхности пола на расстоянии 0,6-1,5 м, их не должны перекрывать открытые двери. Если открывание происходит вправо, то выключатель располагают слева. Прокладку подводящей линии осуществляют сверху.

Розетки монтируют выше уровня пола на 50-80 см, выдерживая расстояние от нагревательных приборов, системы отопления, других коммуникаций не менее 50 см. Кабель к ним подводится снизу вверх. Провода должны располагаться горизонтально или вертикально, прокладывать их по диагонали нельзя!

Рекомендуемая плотность – одна розетка на 6 м2 площади комнаты. Исключением является кухня, в которой располагают необходимое их количество с учетом использования бытовой техники. Определенные ограничения распространяются на ванную и туалетную комнаты.

По существующим требованиям расположение выключателей внутри ванных комнат недопустимо, их размещают снаружи. Допускается установка розетки для электробритвы, но подключенной через понижающий трансформатор.

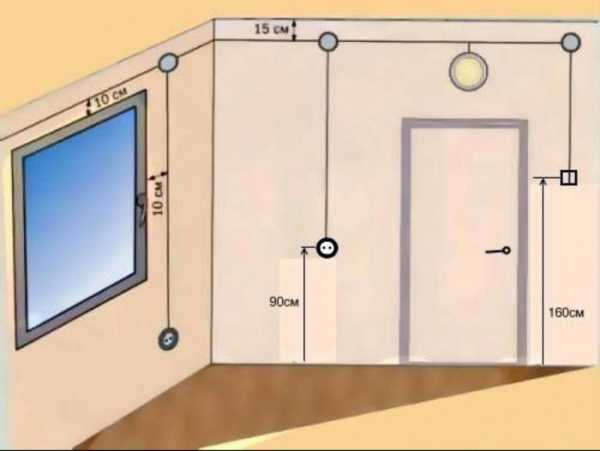

От перекрытий, труб, прочих препятствий выдерживают рекомендуемое расстояние прокладки:

  • от балок, карнизов 5-10 см;
  • пола 15-20 см;
  • потолка 15 см;
  • дверных, оконных проемов 10 см;
  • газовой трубы 40 см.

При параллельной прокладке нескольких проводов между ними выдерживают зазор. Лучшее решение – спрятать каждый из них в защитный короб, гофру. Соединение и отвод проводов осуществляют через распределительные короба в стенах. Все стыки тщательно изолируют. Подводимое ко всем приборам заземление крепится болтовыми соединениями. Что касается соединения медных и алюминиевых жил, то профессиональные электрики запрещают их сращивание. Если монтаж линии ведется медным проводов, то никаких алюминиевых вставок не должно быть.

2

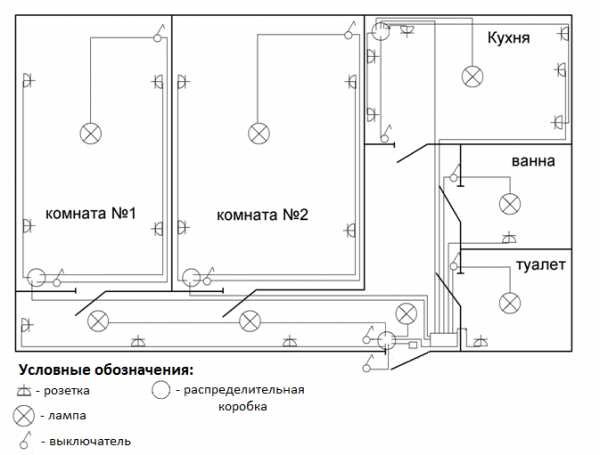

Схема электропроводки квартиры

Электрическая схема квартиры или дома не имеет существенных отличий, кроме подвода электропитания. В квартиру подвод осуществляется с этажного щитка на лестничной клетке, а подключение дома с улицы от центральной энергосистемы. Под установку электросчетчика в новых квартирах предусмотрена ниша, если ее нет, то счетчик навешивают прямо на стену, остальная схема электропроводки в квартире устраивается нижеописанным способом.

От счетчика ведут две линии с автоматическими пакетными выключателями, плавкими предохранителями (пробками). При коротком замыкании на одном из контуров автомат полностью обесточит его. Проводка кабелей осуществляется открытым или закрытым способом. В последнем случае укладка винило-пластиковых труб предусматривает возможность замены проводов.

Монтажная электросхема проводки, к примеру, двухкомнатной квартиры будет состоять из следующих групп потребителей:

  • освещения прихожей, кухни, комнат;
  • освещения ванной, туалета;
  • комнатных розеток;
  • кухонных розеток.

В каждой комнате размечают местоположение будущих электроприборов, телевизора, холодильника, компьютера, прочее. С учетом их расположения определяется оптимальное место установки электрических гнезд. Приступают к выполнению работ, для проведения которых потребуется следующий инструмент:

  • Перфоратор, болгарка.
  • Мультиметр, возможно, датчик обнаружения скрытой электрической проводки.
  • Шуруповерт с набором бит.
  • Плоскогубцы, кусачки.
  • Отвертки – фигурная и плоская.
  • Строительный уровень.

На перфоратор устанавливают специальную круглую насадку и высверливают углубления под распределительные короба, выключатели, розетки. Для прокладки кабелей в стенах штробят продольные канавки. Эту операцию на выбор проделывают при помощи перфоратора или болгарки, но без грязи и пыли не обойтись. Рекомендуемая глубина канавки 2 см, ширина произвольная с учетом укладки всех проводов.

В работе с потолком существует несколько вариантов. Если планируется сделать навесной потолок, то провода пробрасывают через перекрытие или укладывают в неглубокую штробу. Более сложный способ – спрятать их во внутренние пустоты перекрытий через два подготовленных проема. В завершении в углах комнат пробивают отверстия, и все провода выводят к центральному щитку.

3

Схема электропроводки частного дома

Все основные работы по обустройству электроснабжения в частном доме можно проделать своими силами, привлечение квалифицированной рабочей силы необходимо только в исключительных случаях. Выполнить подвод электричества в дом можно двумя путями:

  • Используя подземную закладку кабелей.
  • По опорам воздушным путем.

Составленный план с указанием сечения подводящего кабеля, расположения электрической цепи внутри помещений, предохранительных и распределительных приборов, элементов управления по завершении работ обязательно сохраняют, он еще может пригодиться. Подключение вводного кабеля осуществляют к прибору учета, проводят к внутреннему щитку, далее по всему дому.

Принципиальная схема электропроводки во многом аналогична квартирной разводке, но у каждого здания свои отличия. Особых требований к схематическому изложению нет, единственное условие – неукоснительное соблюдение существующих правил и рекомендаций. Для полной надежности общей системы рекомендуется сделать несколько подсистем – отдельно для комнат, кухни, санузла и ванной комнаты. Поэтому общее количество автоматов в щитовой должно соответствовать числу групп электроснабжения дома.

Для больших зданий в несколько этажей с хозяйственными постройками, капитальным гаражом выделяются отдельные группы, устанавливая дополнительные автоматы. Для мощных потребителей тока, таких как электрическая духовка, стиральная машина, холодильник, в обязательном порядке предусматривают монтаж заземления.

По этой причине целесообразна прокладка трехжильных проводников с отображением их на чертеже!

Для реализации проекта внутренних электросетей выбирают кабельную продукцию сечением 1,5 – 2,5 мм2. Последние размеры предпочтительнее, поскольку небольшой запас по мощности приветствуется, но перегружать сети не рекомендуется. Если мощность подключенных в один источник потребителей превышает 4,5 кВт, то розетки устанавливают под каждый предполагаемый прибор.

Осуществить все работы по подключению электрики несложно, достаточно обладать элементарными познаниями, уметь обращаться с инструментом. Тогда придерживаясь норм, правил ГОСТ, СНиП, ПУЭ и используя качественные материалы можно обеспечить максимальную эффективность электропроводки, ее надежность, долговечность, безопасность. Тем самым получить требуемый результат.

obustroen.ru

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

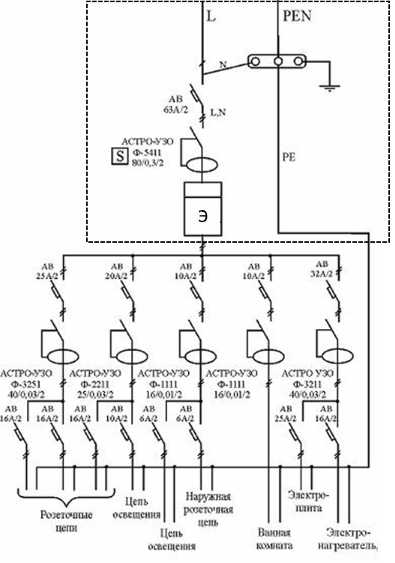

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
  • расположение проводки, проложенной через помещения.

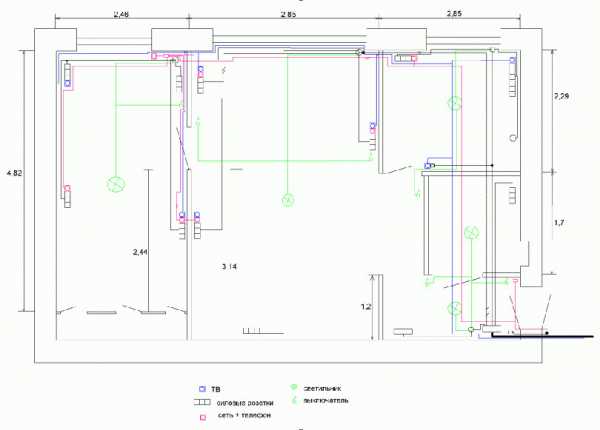

На рисунке ниже приведен типовой проект электропроводки.

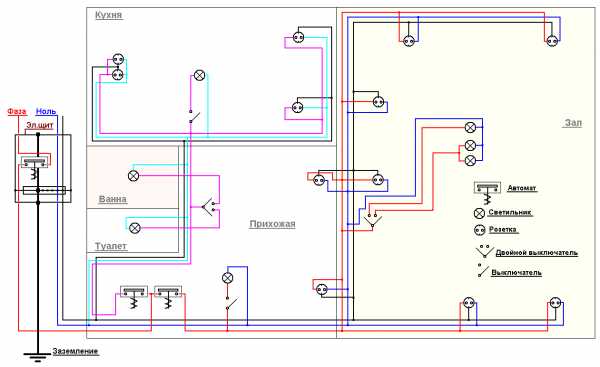

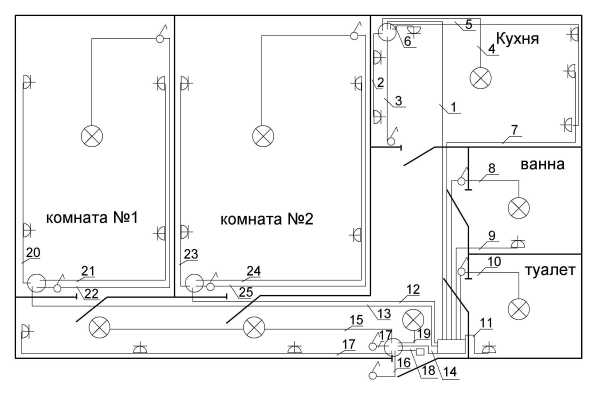

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

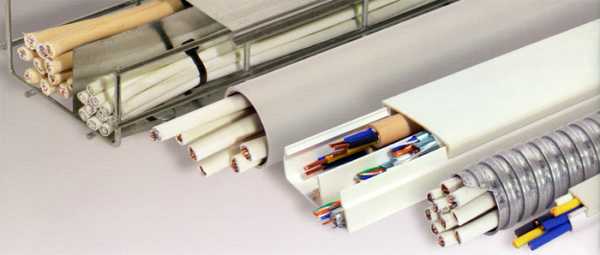

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11.133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356.6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

elquanta.ru

Электрика в квартире своими руками. Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

samoremont.com

Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Существующие схемы проводки

Рассмотрим 3 схемы подключения проводки.

  1. Лучевая.
  2. Шлейфование.
  3. Смешанная.
Лучевая схема подключения

На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.

Последовательное подключение

Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.

Чтобы потом не было проблем, все соединения должны быть надежными

На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.

Схема ненадежная, поэтому лучше от нее отказаться

По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.

Можно найти компромиссное решение

В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.

Проводник можно согнуть и ввести в прибор

Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.

Рассмотрим монтаж смешанной системы

Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.

Имеется несколько групп розеток

Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.

К каждой группе подведен кабель

При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

С помощью такой гильзы выполняется опрессовка

В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.

Будем пользоваться ручным прессом

Для работы потребуется приобрести или взять в аренду ручной пресс.

Сваренный провод

Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.

Винтовой зажим

Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.

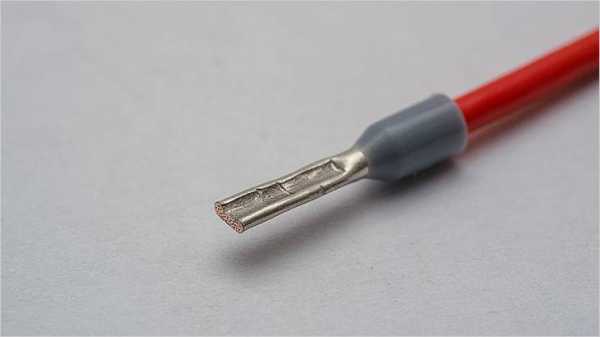

Наконечник для многожильного провода

Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.

Зажим Ваго

Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.

Другой вид зажимов

Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.

Такое соединение неразрешено делать

Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

  1. Какая мощность выделенной линии.
  2. Сколько комнат в квартире.
  3. Сколько в каждой комнате будет светильников, а также их расположение.
  4. Где будут подключены самые мощные потребители.

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

  1. Прихожая.
  2. Санузел (совмещенный или раздельный).
  3. Кухня.
  4. Зал (или спальня – кому как удобнее называть).

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

  • Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
  • В квартиру вошло 3 провода – фаза, ноль и земля.
  • Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

  • Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
  • 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

  • В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
  • Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

Кухня

  • Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
  • Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
  • Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

  • С розетками вроде всё понятно – принцип тот же, что и для кухни.
  • Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
  • Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

  • На ввод и к самым мощным потребителям – 4 мм2.
  • К силовым розеткам – 2,5 мм2.
  • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

  • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
  • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
  • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
  • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
  • нг ‒ негорючая изоляция.
  • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
  • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

  • Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
  • От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
  • Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
  • По этой же причине лучше не нарушать и горизонтальность штроб.
  • Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
  • Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
  • Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
  • В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
  • Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
  • Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

  • При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.

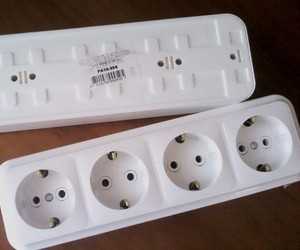

  • Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
  • Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

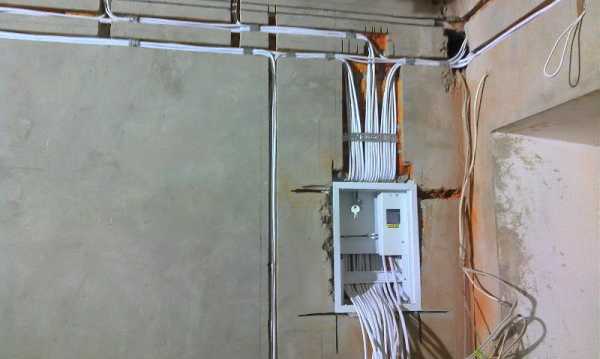

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое

Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.

Также понадобятся 2 шины

Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

Реле напряжения

Приобрели проверенное временем реле напряжения Зубр.

У него мощные клеммники

Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

Автоматы и УЗО CHINT

Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

Щиток в разобранном состоянии

Разберем наш ящик для того, чтобы было удобно с ним работать.

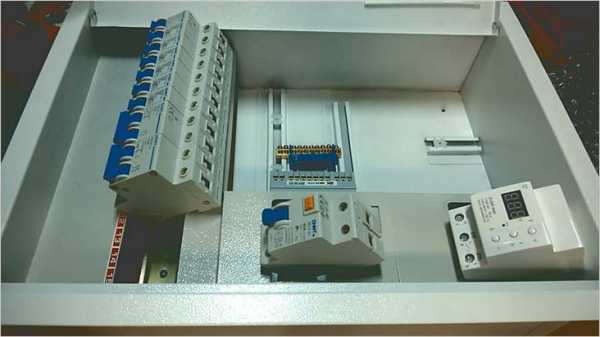

Приборы установлены

Теперь можно заняться установкой приборов.

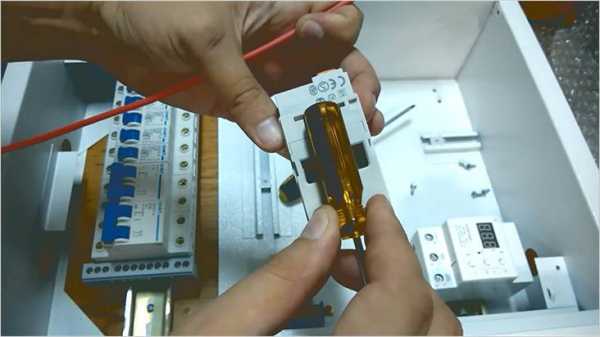

По ручке отвертки будем гнуть провод

Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

Сделали петлю

Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

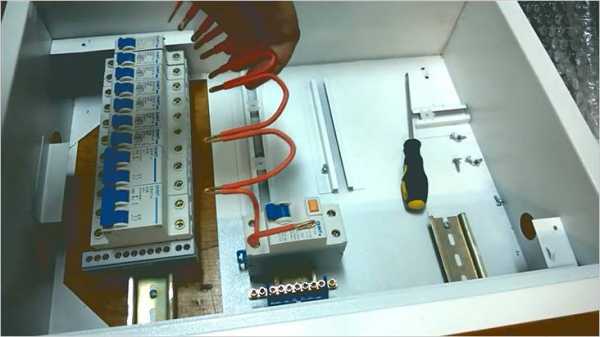

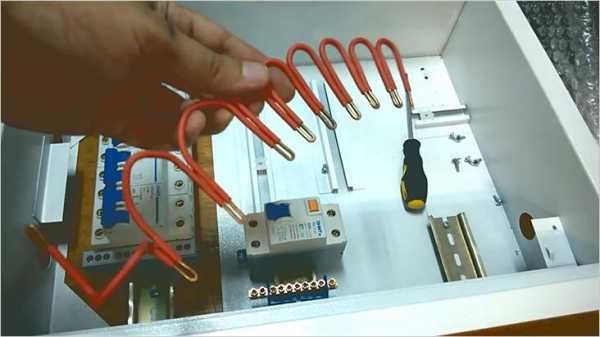

Получилось некоторое подобие гармошки

Вот такая получилась «гармошка».

На каждом приборе закрепили фазу

Осталось ее вставить и обжать клеммы.

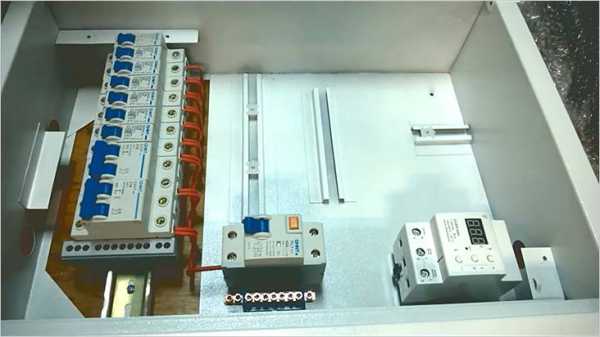

Чтобы гармошка не мешала, петли загнуты внутрь

Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

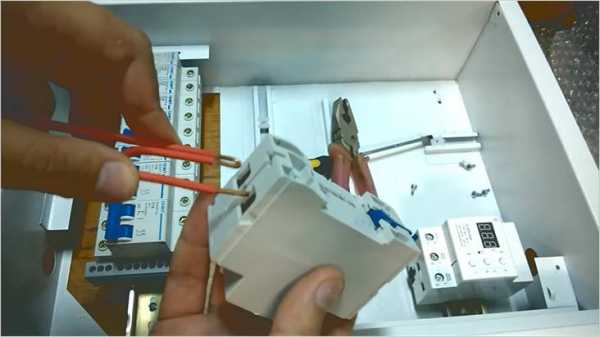

Подготовили провод для подключения УЗО

Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

Черным проводом подключили ноль

Аналогичным образом подключаются другие проводники.

Напряжение 232 вольта

Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

После срабатывания УЗО

После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения

kakpravilnosdelat.ru

Монтаж электропроводки в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Для качественного и долговечного ремонта выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подключение УЗО

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

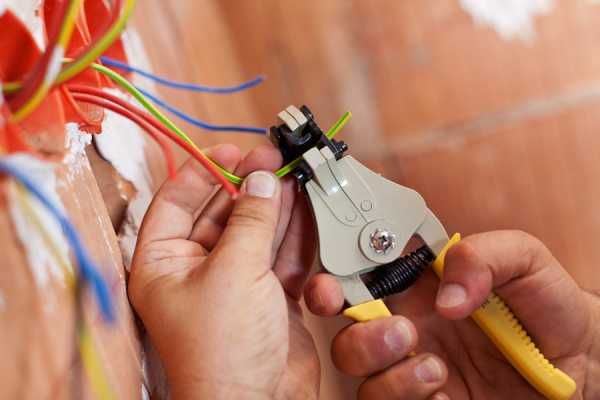

Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Штробление стен под электропроводку

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Укладка открытой проводки

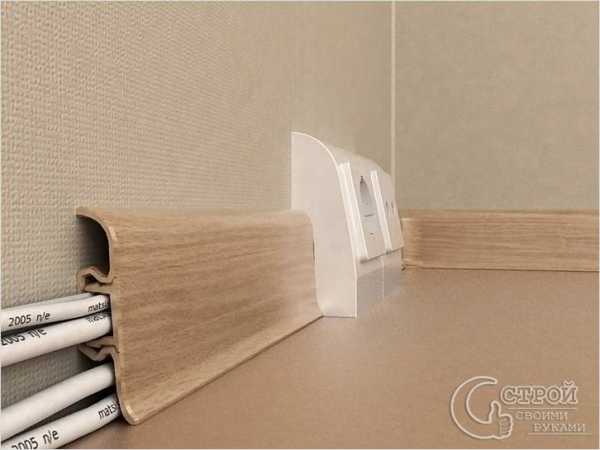

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

  1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
  2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
  3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
  4. Укладываем в них провода и закрываем крышкой. Линия готова.
  5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Исполнение открытой проводки

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Видео об электропроводке в квартире

otlichnyjremont.ru
