Содержание

видео монтажа и схема электропроводки

Определившись с отоплением, водоснабжением и канализационной системой, предстоит ещё один очень важный этап. Речь идет о подводе электричества к частному дому и монтаже электропроводки. Как и при проектировании других систем, придется собрать необходимые документы для подключения электричества к земельному участку, и лишь после одобрении в соответствующей инстанции можно приступать, собственно, к электрификации участка.

Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки

Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них — уже к отдельным электроточкам.

Существует несколько видов электропроводов и способов их прокладки.



Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.

В отдельных случаях при этом виде прокладки электропроводки провода дополнительно помещают в трубы, короба, гибкие металлические трубки, лотки и т. д.

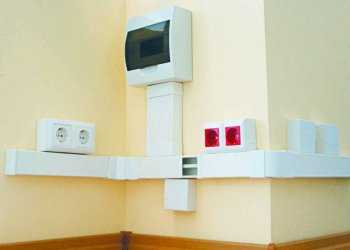

Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.

stroy-bloks.ru

Схемы подключения электроснабжения в частном доме

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома Вернуться к оглавлению

Содержание материала

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при  этом перечень документации аналогичен.

Вернуться к оглавлению

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому.  Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

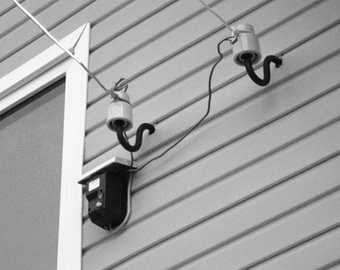

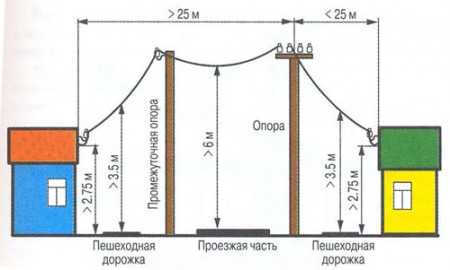

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

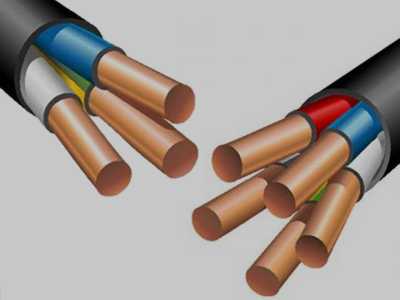

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Вернуться к оглавлению

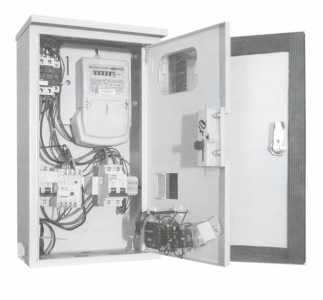

Шкаф учёта и распределения электроэнергии

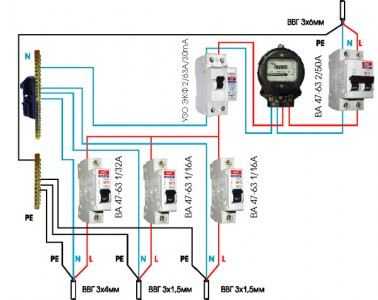

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

  1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
  2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
  3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
  4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

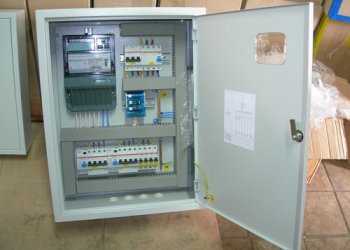

Шкаф учёта и распределения электроэнергии

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

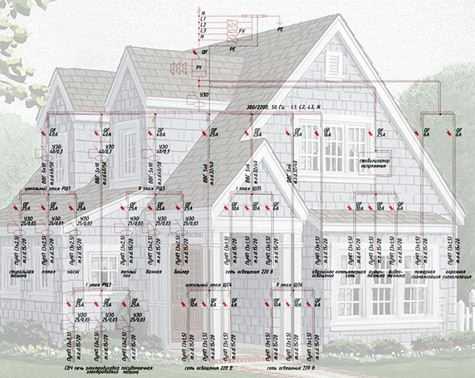

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Вернуться к оглавлению

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

proekt-sam.ru

Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

  • Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.

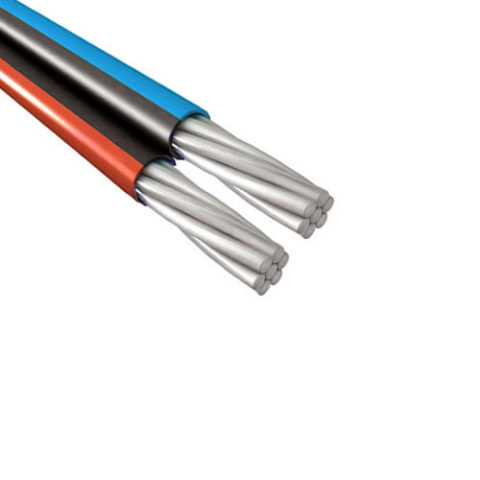

  • Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм2.

Провод СИП для однофазной сети

  • Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.

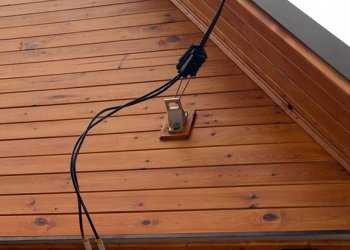

  • Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.
  • Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
  • Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

  • Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

  • Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный

Вводной автомат трехфазный

В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.

Однофазный счетчик

Трехфазный счетчик

Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.

Шины для распределительного щита

От счетчика провода питания обычно подключаются к шинам.

Однополюсный групповой автомат

От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.

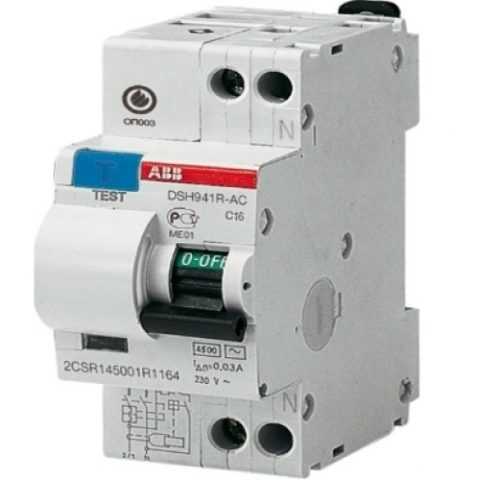

Автомат УЗО

Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна

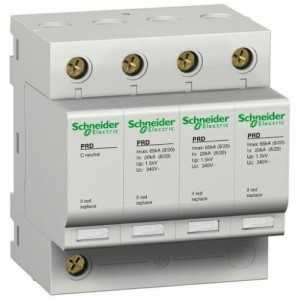

Ограничитель перенапряжения трехфазный

Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.

Прибор контроля качества электроэнергии трехфазный

Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.

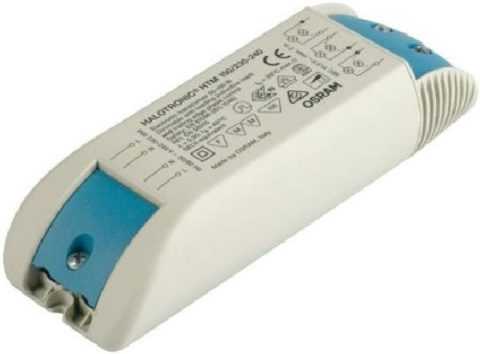

Трансформатор 220/12В

Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

  • Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
  • Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
  • Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
  • Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.
  • Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
  • Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
  • Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

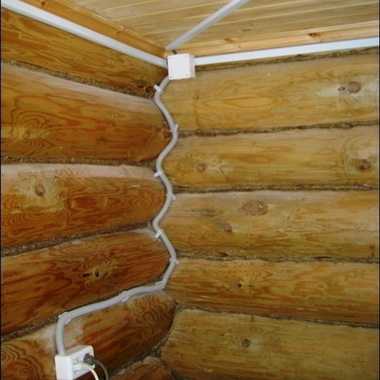

  • Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
  • А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

  • Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.

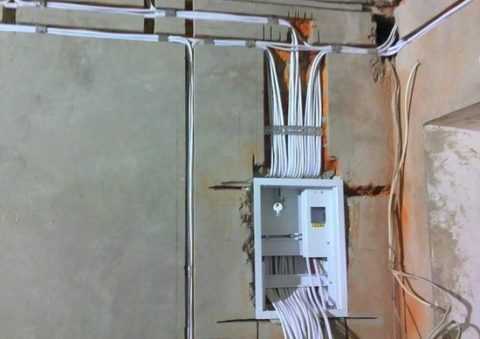

  • Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
  • Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

  • А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

  • Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

  • Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

  • Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
  • А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

  • При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
  • Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
  • Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

elektrik-a.su

Электричество в частном доме своими руками

Монтаж внутренней электросети и подключение ее к сети внешней – очень важный этап в обустройстве нового здания.

От правильности производства работ зависит безопасность людей и работоспособность электрооборудования.

Вопросу о том, как проложить электричество (проводку) в частном доме своими руками, будет посвящен наш дальнейший разговор.

Основные этапы

Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:

  1. Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
  2. Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
  3. Здание подключается к сети электроснабжения.
  4. Устраивается заземляющий контур.
  5. Комплектуется и устанавливается на свое место вводно-распределительный щит.
  6. К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
  7. Соединение контактов. При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
  8. Монтаж и подключение розеток и выключателей.

Завершается процесс подключением приборов.

Однофазный ввод или трехфазный – что лучше?

В сравнении с недавним прошлым объемы потребления электрической энергии в домах сегодня значительно возросли. Перечень электроприборов, применяемых в повседневности, постоянно расширяется, причем многие из них, например, бойлеры, являются довольно мощными. В связи с этим многие домовладельцы стремятся оформить вместо обычного однофазного подключения трехфазное.

Такое решение не всегда является оправданным. Прежде всего, 3-фазное подключение не означает само по себе, что у пользователя будет возможность «повесить» на него увеличенную нагрузку. Предельная потребляемая мощность назначается Энергосбытом (указывается в ТУ на подключение) и в общем случае составляет 15 кВт – как для 3-фазного, так и для 1-фазного подключения. При этом счетчик, УЗО и вводный автомат на 3 фазы имеют гораздо большие размеры, чем те же устройства в 1-фазном исполнении.

Схема трехфазной проводки в частном доме

Когда же действительно стоит отдавать предпочтение варианту с 3-мя фазами? В первую очередь, при необходимости подключения 3-фазного электрооборудования. Такое исполнение имеют мощные агрегаты, например, электрокотел или двигатель с большим крутящим моментом.

Нормы предписывают подключать на 3 фазы оборудование с мощность от 12 кВт и выше, но опытные электрики рекомендуют выбирать приборы в 3-фазном исполнении уже от 7 кВт.

Однако, и при наличии только 1-фазных потребителей 3-фазное подключение может оказаться более предпочтительным в силу некоторых достоинств, о которых будет рассказано ниже.

Плюсы и минусы трехфазного ввода

Итак, помимо возможности подключить специальное оборудование, 3-фазное подключение обеспечивает и другие преимущества:

  1. Увеличивается «потолок» максимально допустимой мощности. Только не забывайте, что для подключения нагрузки сверх положенных 15-ти кВт нужно получить разрешение в Энергосбыте.
  2. При подключении ответственных или особо чувствительных к качеству электроснабжения 1-фазных приборов пользователь получает возможность выбирать наиболее стабильную фазу. Дело в том, что фазы в 3-фазной магистрали никогда не загружаются равномерно и зачастую одна из них бывает перегружена (так называемый перекос фаз). При 1-фазном подключении выбирать не приходится – что подключат, то и подключат. И весьма вероятно, что вам достанется именно перегруженная фаза, в которой часто будет иметь место падение напряжения.
  3. Мощные приборы, например, холодильник и кондиционер, можно развести по разным фазам, вследствие чего помехи от работы одного из них не будут влиять на работу другого.

Кое-с-чем придется смириться:

  1. Счетчик и другое оборудование имеет большие размеры.
  2. Высокое напряжение (380 В вместо 220-ти при 1-фазном подключении) обязывает к принятию более эффективных мер по защите от возгорания и поражения электротоком.

В электрощите придется установить дополнительное оборудование – модульный ограничитель перенапряжения.

Как разместить выключатели и розетки?

Сегодня выключатели принято размещать на высоте 90 – 110 см от пола, на расстоянии не менее 15-ти см от угла или дверного косяка.

Комнатные выключатели размещают прямо в комнатах, а выключатели для ванных, туалетов и прачечных, где наблюдается повышенная влажность, следует устанавливать в коридоре.

Розетки следует устанавливать в соответствии с расположением приборов. В ванной этот элемент должен иметь влагозащищенное исполнение.

Больше всего электроприборов имеется на кухне, поэтому здесь обычно устанавливают двойные розетки.

Кроме розеток для постоянно включенных приборов понадобится несколько дополнительных – для эпизодических включений. В комнатах такие розетки лучше всего размещать в комплексе с выключателями – оба изделия устанавливаются в одной рамке.

Розетки не обязательно устанавливать на стене. Существуют варианты, встраиваемые в пол. Такие розетки удобны тем, что провод к ним нужно тянуть не в обход по стенам, а напрямую – в конструкции пола.

Провода и кабели: что лучше использовать в домашней проводке?

Медные провода стоят значительно дороже алюминиевых, но и характеристики у них выше:

  • медь меньше греется: через 1 кв. мм этого материала можно пропускать до 10 А тока. Для алюминиевой жилы того же сечения предел составляет лишь 8 А;
  • медный провод хорошо гнется, а алюминиевый при сгибании очень быстро ломается.

Осветительные приборы запитывают проводом сечением 1,5 мм. Максимальная нагрузка для него составляет 2,3 кВт. Обычные розетки подключают проводами с сечением 2,5 кв. мм (максимальная нагрузка – 3,7 кВт). К мощным приборам, потребляющим до 7,4 кВт энергии, подводят кабели сечением 6 кв. мм, к еще более мощным – по расчету.

Внутреннюю проводку следует разделять хотя бы на два контура – для освещения и розеток. При этом контур розеток следует подключать через устройство защитного отключения (УЗО).

Этот элемент размыкает цепь, как только зафиксирует утечку тока. Именно утечка является признаком того, что кого-то из людей ударило током. Также она имеет место при пробое изоляции, угрожая жизни жильцов.

Схема разделения электропроводки на контуры

Розетки в сухих помещениях следует подключать через УЗО, которое отключается при утечке тока от 30 мА. Для розеток и оборудования в ванных комнатах и других помещениях с высокой влажностью требуется более чувствительное УЗО – с током утечки в 10 мА. На отдельной линии, питающей, допустим, кондиционер, УЗО не ставится.

Помимо УЗО на каждом контуре должен быть установлен автоматический выключатель, размыкающий цепь при перегрузке. На контурах с розетками и прочих линиях, где предусмотрена установка УЗО, можно установить дифференциальный автоматический выключатель. Он реагирует и на перегрузку, и на утечку, то есть в одном приборе имеются и УЗО, и автомат.

Скрытая электропроводка

Чтобы не наносить ущерб эстетическим качествам интерьера, провода прокладывают скрытым способом – в штробах или за обшивкой.

В деревянных домах с целью обеспечения пожарной безопасности кабели и провода следует прокладывать только в стальных или ПВХ трубах, скрываемых обшивкой.

В штробах провода лучше всего укладывать в гофрированной трубе. При таком способе перегоревший кабель легко можно будет извлечь и заменить – вскрывать штробу не придется.

Малоопытному монтажнику может показаться само собой разумеющимся проложить провод к розетке или выключателю по кратчайшему пути, то есть наискосок. Недостатки такого подхода проявятся в будущем, когда для каких-нибудь целей придется сверлить стену: не помня точно, как проложен провод, вы рискуете пробить его буром.

Чтобы избежать подобных проблем, провода следует укладывать в соответствии с четкими правилами:

  • горизонтальные участки на стенах прокладываются под потолком;
  • опуски к розеткам и выключателям направлены строго вертикально.

Аналогичного правила придерживаются при прокладке проводов в конструкции пола: все они должны быть параллельны стенам.

Если вы все-таки забыли, по какой траектории был подведен провод к розетке, отыщите его с помощью специального прибора – сигнализатора скрытой проводки. Только учтите, что некоторые модели работают подобно металлоискателю, а другие фиксируют электрическое поле (провод должен быть под напряжением).

Соединение проводов

Соединяя провода, надо обеспечить хороший электрический контакт между ними. В противном случае участок соединения будет иметь большое электрическое сопротивление.

В результате будут наблюдаться потери электроэнергии, а сам участок будет сильно греться, создавая угрозу пожара.

Если зазор между проводами окажется слишком большим, в нем может иметь место искрение, при котором выделение тепла, как и опасность возгорания, увеличивается многократно.

Наименее надежный способ соединения проводов – скрутка. Гораздо правильнее сваривать их или паять. Если же соединение должно быть разъемным, на зачищенной жиле методом опрессовки нужно установить специальный наконечник.

Если вы хотите провести теплый пол под плитку, то более разумно выбрать электрический вариант. Теплый пол электрический под плитку делается гораздо проще, чем водяной вариант.

Выбрать электрический отопительный котел для дома вам поможет эта информация.

Видео на тему

microklimat.pro

Правильный монтаж электропроводки в частном доме

 Неважно строите Вы дом своими руками или нанимаете для этого бригаду строителей, основными знаниями овладеть рано или поздно придется. Это непосредственно касается и проектирования с последующим монтажом системы электроснабжения своего будущего жилья. На самом деле правильный монтаж электропроводки в частном доме своими руками – совсем не такое сложное дело, как кажется на первый взгляд.

 Как правило, монтаж электропроводки в частном доме начинается с ввода от опоры линии электропередачи

 Вводный кабель выбирается исключительно с алюминиевыми жилами. Причина этому довольно проста, так как провода линии электропередачи с алюминиевыми жилами, а медь с алюминием очень плохие соседи и при непосредственном контакте довольно таки быстро окисляются самым, то есть безобразным образом. Спустя некоторое время большой риск отключения питания по простой причине: резкого возрастания сопротивления непосредственно вместе их соединения, не исключаем и перегорание вводного кабеля или, куда хуже – магистрального провода линии электропередачи. Следующим шагом монтажа электропроводки в частном доме будет: расчет суммарной мощности электроприборов, планируемых использовать в частном доме, и есть ли среди таковых приборов, те которые требуют трехфазного подключения.

 Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

  1. 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
  2. 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
  3. 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

 Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

 При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

 Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.

Прежде чем приступить непосредственно к, разводке проводов по дому, необходимо составить план расположения основных (мощных) потребителей электроэнергии и разбить их на группы, следуя таким правилам:

1. Монтаж электропроводки для домашних осветительных приборов общепринято выполнять проводом 1.5 мм² сечением, и потому суммарная потребляемая мощность одной осветительной группы не должна превышать - 4.0 кВт. А максимальная суммарная мощность для группы розеток, подключенной с использованием провода сечением 2.5 мм² – не должна превышать 5.8 кВт.

2. Основные электроприборы, такие как: электрическая плита, стиральная машина, электрический водонагреватель, подключаются к электросети исключительно через отдельные (собственные) розетки, с отдельной электропроводкой и желательно с защитным прибором от перепада напряжения.

3. Соединить розетки, расположены по соседству, технически очень сложно осуществить шлейфом, так как, согласно требованиям электробезопасности, все провода заземления по всей длине не должен иметь никаких разрывов, соединений и тем более скруток.

 Электрическая проводка каждой группы потребителей подключается в распределительном щитке к отдельному (собственному) автоматическому выключателю, ток срабатывания которых обычно составляет для групп осветительных приборов – 16А, а для групп розеток – 25А.

 Электрический автомат это очень ответственный прибор, по этой же причине не стоит экономить на собственной и безопасности близких вам людей: покупайте приборы только известных производителей пускай даже и цена на них немного больше.

Если в вашем регионе часто случаются перебои с подачей электричества, то дополнительное автономное электроснабжение при помощи дизельного или бензинового генератора будет очень кстати. Если Вы приобрели себе генератор, а у него отсутствует функция автозапуска при отключении основного питания от аварийного щитка, то в этом нет ничего страшного. Вам просто нужно будет установить на распределительном щитке еще один дополнительный рубильник для резервного ввода. Прежде чем запускать генератор нужно будет отключить основной ввод и подключить резервный или наоборот.

 А о том, как подключить Устройство защиты от перепадов напряжения. Стабилизаторы напряжения, или сделать Контур защитного заземления своими руками можете почитать, перейдя по ссылкам.

 Правильный монтаж электропроводки в частном доме главным образом зависит от материалов, из которых были изготовлены стены вашего дома. К примеру, для деревянных домов чаще всего применяется открытый способ монтажа электропроводки. Скрытый способ монтажа электропроводки обычно осуществляется внутри стен выполненных из негорючих стройматериалов таких как: кирпич, шлакоблок, бетон и т. д.

 Старинный способ монтажа открытой электропроводки по асбестовой подкладке на сегодняшний день мало кого вдохновит, ведь всем известны канцерогенные свойства асбеста как материала. Электрическая проводка, проложенная внутри гофрированного пластикового рукава, соответствует всем требованиям и правилам пожарной безопасности, но вот эстетически такой способ годится, разве что, для хозяйственных зданий или подсобных помещений. Пользующийся сегодня широким распространением способ монтажа электропроводки внутри кабельного канала из негорючего пластика, пожалуй, наиболее приемлемый для деревянного строения как из эстетических и экономических так и, пожалуй, из пожарных соображений. Лично я уже довольно давно использую при монтаже открытой электропроводки в частных домах французский «Legrand» - скажу вам отличный продукт. «Legrand», помимо кабельных каналов, они выпускают довольно таки широкий спектр и другой электротехнической продукции не менее высокого качества и по приемлемым ценам. Вообще-то, большинство продукции этого производителя французской можно считать лишь условно, так как основная часть производственных мощностей концерна на сегодняшний день располагается в Турции, но это никак не сказывается на качестве их продукции, а на цене – довольно таки заметно.

 Скрытый способ монтажа электропроводки более трудоемок: еще перед выполнением штукатурных работ необходимо прорезать каналы под проводку, кстати, легче и быстрее всего это делать специальным штроборезом, затем сделать углубления под установку розеток и выключателей, а после этого закрепить внутри этих углублений монтажные пластиковые коробки.

При любом из способов монтажа электропроводки в частном доме - как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

 Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!

Видео о монтаже электропроводки в частном доме



Ремонтные работы, Инженерные работы, Монтажные работы

postroydo.ru

Схемы подключения электроснабжения в частном доме - как провести электричество на даче

Система электроснабжения частного дома

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

  1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
  2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
  3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
  4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

http://proekt-sam.ru

legkoe-delo.ru
