Заливка монолитной плиты фундамента: применение и технология

Для постройки зданий строителям приходится заливать различные типы фундаментов. На проблемных грунтах сооружается фундаментная основа в виде сплошной плиты. Начинающие застройщики интересуются, как правильно залить монолитную плиту фундамента под планируемое здание. Для этого после очистки поверхности земли с разрабатываемой площади снимают слой грунта. Затем формируют приямок и засыпают слой крупного песка и гравия. После отсыпки трамбуется основание, собирается опалубка, укладывается гидроизоляция, укладывается решетка из арматуры и выполняется бетонирование.

Содержание

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

  • дачных построек;
  • частных домов;
  • групповых и одиночных коттеджей;
  • объектов промышленной сферы;
  • помещений для хранения транспорта;
  • различных зданий малой этажности.
Как заливать монолитную плиту фундамента?
Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

  • блочного бетона;
  • натурального камня;
  • обожженного кирпича;
  • деревянного бруса;
  • бутового камня;
  • армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

  • строительства зданий на болотистых почвах;
  • возведения домов на грунтах с близко расположенными подземными водами;
  • сооружения построек на проблемных почвах, склонных к пучению;
  • постройки объекта на насыпных грунтах, содержащих мелкий песок.

Плитная конструкция фундамента также применяется в районах с повышенной сейсмической активностью и при увеличенном уровне промерзания грунта.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Как заливать монолитную плиту фундамента?Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

  • свойства почвы на стройплощадке;
  • уровень расположения грунтовых вод;
  • нагрузочные характеристики фундамента;
  • массу будущего здания;
  • особенности климатических условий;
  • высотные колебания на месте работ;
  • рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

  • пропорциональное распределение на почву массы строения;
  • предотвращение осадки отдельных частей коробки здания;
  • демпфирование реакции почвы, связанной с морозным пучением;
  • невозможность образования трещин на стенах здания.

Цельная плита из армированного бетона успешно применяется для обеспечения устойчивости различных строений, сооружаемых на проблемных грунтах.

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

Как заливать монолитную плиту фундамента?От ряда факторов зависит выбор разновидности монолитной основы плитного типа
  • расположение поверхности плиты относительно нулевой отметки;
  • метод сооружения фундаментной конструкции;
  • конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

  • незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
  • мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
  • заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

  • монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
  • сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.
Как заливать монолитную плиту фундамента?Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

  • чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
  • плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

  • увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
  • повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
  • длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

  • устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
  • для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

Как заливать монолитную плиту фундамента?В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

  • конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
  • экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
  • повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
  • универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
  • морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

  • сложность сооружения цельной плиты в условиях наклонной местности;
  • увеличенный объем затрат и повышенная трудоемкость выполнения работ;
  • необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Недостатки не останавливают строителей, которые уверенно выбирают плитный фундамент для строительства домов на различных типах грунта.

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы. Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента.

Как заливать монолитную плиту фундамента?Гарантирует надежность фундаментной основы -проверенная на практике технология

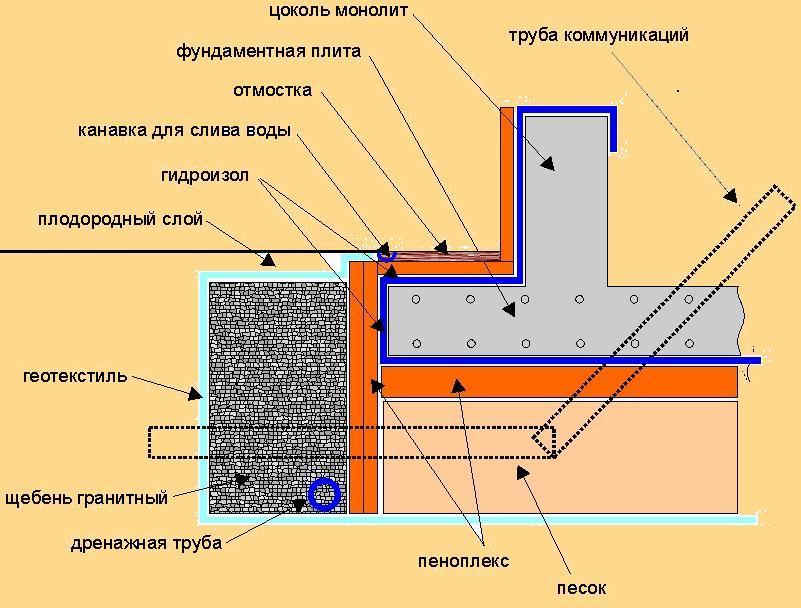

Рассмотрим, как устроена плита, начиная с уровня почвы:

  • геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
  • демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
  • слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
  • гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
  • рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
  • неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
  • арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
  • слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Для обеспечения повышенной прочности монолитной плиты и повышения ее ресурса эксплуатации следует соблюдать очередность расположения всех прослоек.

Как залить монолитную фундаментную плиту – технология заливки бетонной основы

Заливка фундаментной плиты – ответственный процесс, который осуществляется в соответствии с требованиями технологии.

Как заливать монолитную плиту фундамента?Технология заливки бетонной основы

Алгоритм сооружения железобетонного фундамента плитного типа предусматривает следующие стадии:

  1. Подготовительные мероприятия. Они осуществляются до начала строительных работ и включают геодезические изыскания, выполнение расчетов, разработку проекта, определение потребности в стройматериалах.
  2. Земляные работы. Проводятся с помощью специальной техники после очистки строительной площадки от мусора, корней и растительности. Технология предусматривает выравнивание поверхности и выполнение разметки.
  3. Сооружение демпфирующей подушки. Подсыпка выполняется на основе смеси песка и гравия. Материалы равномерно распределяются по поверхности будущего фундамента и тщательно уплотняются.
  4. Монтаж элементов опалубки. Для изготовления опалубочной конструкции используется влагостойкая фанера, металлические листы или строганые доски, которые устанавливаются по контуру фундамента.
  5. Сборка и монтаж арматурного каркаса. Предварительно нарезанные арматурные стержни соединяются вязальной проволокой в силовую решетку и устанавливаются внутри опалубки.
  6. Приготовление бетонного раствора и заливка рабочей смеси в опалубку. Важно правильно рассчитать объем бетонной смеси для выполнения бетонирования в один прием.

Остановимся на особенностях выполнения основных этапов.

Строительство плитного фундамента – расчет материалов и проектирование

Заливка монолитной плиты выполняется после завершения подготовительных работ, которые предусматривают следующие операции:

  1. Изучение характера почвы.
  2. Определение глубины грунтовых вод.
  3. Расчет нагрузочной характеристики основы.
  4. Разработка проектной документации.
  5. Определение необходимого количества материалов.
Как заливать монолитную плиту фундамента?После завершения подготовительных работ выполняется заливка монолитной плиты

Зная габаритные размеры фундаментной плиты, несложно определить ее объем и рассчитать потребность в материалах. Для расчета количества арматуры следует руководствоваться проектной документацией.

Подготовка площадки под железобетонное основание

При выполнении земляных работ соблюдайте следующий порядок действий:

  1. Удалите с территории площадки мусор.
  2. Извлеките растительность вместе с корневой системой.
  3. Разровняйте поверхность площадки.
  4. Разметьте контур будущего фундамента.
  5. Произведите извлечение грунта для мелкозаглубленного фундамента.
  6. Спланируйте поверхность дна приямка.

Остается уложить геотекстиль и выполнить монтаж дренажных магистралей.

Как сформировать подушку под монолитный фундамент

Заливка плиты под фундамент производится на предварительно подготовленную поверхность. Для обустройства подушки выполните следующие работы:

  1. Тщательно перемешайте гравий с песком.
  2. Распределите смесь равномерным слоем по площади фундамента.
  3. Утрамбуйте подсыпку, добавляя в процессе трамбовки воду.

Для получения прочной основы под будущее строение разберитесь, как заливать плиту под фундамент.

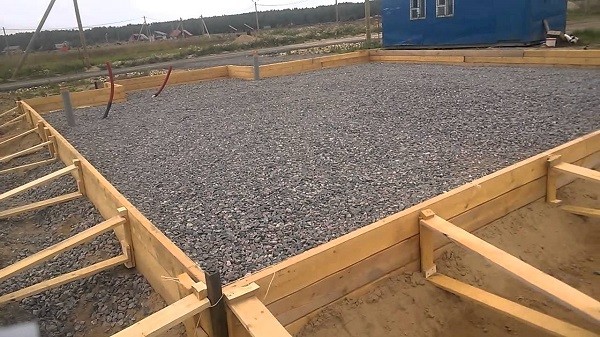

Сооружение опалубки под плитный фундамент своими силами

Самостоятельное выполнение работ по монтажу опалубки не вызывает затруднений. Порядок действий:

Как заливать монолитную плиту фундамента?На предварительно подготовленную поверхность производится заливка плиты под фундамент
  1. Подготовьте материалы, нарежьте заготовки для опалубки.
  2. Соберите щитовые элементы высотой, соответствующей толщине плиты.
  3. Установите щиты опалубки по периметру плитного фундамента.

Важно обеспечить неподвижность опалубочной конструкции путем установки с внешней стороны подпорок. При выполнении работ обратите внимание на герметичность опалубочного контура.

Как собирать силовой каркас и укладывать арматуру

Мероприятия по сборке силовой решетки выполняйте по следующему алгоритму:

  1. Нарежьте заготовки требуемых размеров из арматурной стали.
  2. Уложите продольные прутки нижнего яруса с шагом 20-25 см.
  3. Соедините их вязальной проволокой с поперечными элементами.
  4. Закрепите вертикальные прутки рифленой арматуры.
  5. Соберите арматурную сетку верхнего яруса.
  6. Зафиксируйте собранную решетку отожженной проволокой.
  7. Уложите арматурный каркас на специальные подставки.

Размещение арматурной решетки в опалубке выполняйте после укладки гидроизоляционного материала.

Как залить плиту под фундамент монолитного типа

Следует разобраться, сооружая плитный фундамент, как залить его с соблюдением технологии. Важно предварительно определить требуемый объем бетонной смеси и выбрать метод изготовления раствора.

Возможные варианты:

  • применение готовой смеси, доставляемой к месту работы в миксерах. Бетон транспортируется по желобу и распределяется внутри опалубки подсобными рабочими;
  • самостоятельное приготовление раствора с использованием электрического бетоносмесителя. Ограниченный объем емкости значительно увеличивает продолжительность цикла;
  • использование мощного бетононасоса. Специальное оборудование с раздвижной штангой позволяет подавать раствор по бетонопроводу, что ускоряет процесс бетонирования.
Как заливать монолитную плиту фундамента?Заливка плиты под фундамент монолитного типа

Порядок действий по бетонированию:

  1. Заполните подготовленным раствором опалубку.
  2. Равномерно распределите бетон.
  3. Разровняйте поверхность.
  4. Тщательно уплотните бетонный массив.

Профессиональные строители всегда подскажут, как залить монолитную плиту фундамента.

Как самостоятельно сделать бетонную смесь

Самостоятельная заливка бетонной плиты требует обязательного использования следующих компонентов:

  • цемента, выполняющего функцию вяжущего вещества;
  • песка и гравия, применяемых в качестве наполнителя;
  • воды, добавляемой до нужной пластичности раствора.

Оптимальное соотношение указанных сыпучих составляющих – 1:3:5. Для приготовления бетона следует равномерно перемешать ингредиенты, постепенно добавляя воду до сметанообразного состояния смеси.

Как правильно залить под дом плитную основу

Недостаточно просто приготовить бетон и заполнить им опалубку. Важно понимать, как правильно залить плиту под дом.

Соблюдайте приведенные рекомендации по заливке бетона:

  • не допускайте перерывов в подаче раствора;
  • уплотняйте бетон глубинным или поверхностным вибратором;
  • поддерживайте постоянную влажность массива путем периодического увлажнения;
  • постелите на залитый фундамент полиэтилен для сохранения влаги.

Помните, что процесс застывания бетона до набора рабочей прочности длится 28 суток.

Заключение

Разобравшись с технологией бетонирования плиты, несложно самостоятельно соорудить надежную основу для частного дома или дачи. Следует тщательно соблюдать требования технологии и применять качественно приготовленный бетон. Железобетонная плита обеспечит долговечность и устойчивость строения на любом грунте. Определяясь с исполнением фундаментной плиты, учтите особенности строения и руководствуйтесь требованиями проекта.

Монолитный фундамент для дома своими руками

Как самому сделать монолитный фундамент для дома своими руками — инструкция по шагам.

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент для дома подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

monolitnyy-fundament-dlya-domaМонолитный фундамент для дома.

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

monolitnyy-fundament-dlya-doma-razrezМонолитный фундамент для дома разрез.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

stolbchatyy-monolitnyy-fundament-dlya-domaСтолбчатый монолитный фундамент для дома.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

  • Проблемные почвы.
  • Для домов из тяжелых материалов (бетон, кирпич, камень).
  • Для построек на ровной местности.

monolitnaya-plita-fundamenta-dlya-domaМонолитная плита фундамента для дома.

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

  1. 1. Разметим площадь будущего дома по схеме.
  2. 2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.
  3. 3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.
  4. 4. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.
  5. 5. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.
  6. 6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.
  7. 7. Уложим слой теплоизоляции.
  8. 8. Монтируем арматуру.
  9. 9. Устанавливаем опалубку.
  10. 10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.
  11. 11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Нюансы и рекомендации по заливке.

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

gidroizolyatsiya-monolitnoy-plity-fundamenta-dlya-domaГидроизоляция монолитной плиты фундамента для дома.

Действительно рабочий законный способ экономии.

Это нужно знать каждому!

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

opalubka-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiОпалубка монолитного фундамента для дома своими руками.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

zalivka-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiЗаливка монолитного фундамента для дома своими руками.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

Монолитный ленточный фундамент для дома.

Надежный фундамент дома – это залог его прочности и надежности (при условии грамотной постройки здания). На сегодняшний день самым популярным видом является ленточный фундамент. Одна из его разновидностей – монолитный ленточный фундамент. Он представляет собой ленту из железобетона, которая размещена и под внешними несущими стенами, и под внутренними.

Монолитный ленточный фундамент может быть как мелкозаглубленным, так и погруженным на глубину ниже сезонного промерзания грунта. Цена этого основания для дома весьма высока, поскольку для него требуется большое количество материала высокого качества.

За и против.

Отдавая предпочтения какому-либо виду фундамента, важно правильно оценить все его достоинства и недостатки и решить – перекрывают ли первые вторые. Так, ленточный железобетонный монолитный фундамент обладает значительным количеством достоинств, на которые, несомненно, требуется обратить внимание при выборе.

razrez-monolitnogo-fundamenta-dlya-domaРазрез монолитного фундамента для дома.

К плюсам конструкции относятся:

  • • повышенная прочность конструкции;
  • • возможность постройки на почвах практически любого типа;
  • • пригодность даже для очень сложных архитектурных решений;
  • • особая долговечность;
  • • простота при организации теплых подвальных помещений.

Но, несмотря на такие существенные достоинства, нельзя забывать и про отрицательные качества этого типа фундамента. К его минусам смело можно отнести: длительность процесса строительства, высокую цену фундамента и возможность его возведения исключительно в теплое время года. Однако прочность и удобство при постройке дома перекрывают недостатки, делая такую конструкцию очень востребованной.

Виды фундамента.

Как и все основания для дома, ленточный монолитный фундамент имеет несколько вариантов, среди которых и требуется подобрать оптимальный для себя. Виды монолитного фундамента следующие:

  • • классический бетонный монолитно-ленточный фундамент для дома – надежный, он может применяться даже для конструкций, имеющих очень высокий вес;
  • • ленточно-свайный монолитный фундамент – используется при грунте непригодном для строительства без применения свай и высоком весе возводимого здания. В этом случае ленточная часть фундамента обеспечивает постройке надежную опору, а сваи, доходя до прочных слоев, держат вес;
  • • сборный ленточный монолитный фундамент – используется, когда нельзя создать классический монолитный фундамент;
  • • столбчато-ленточный монолитный фундамент – представляет собой сочетание сразу двух видов основания для дома, является подвидом свайного, но предназначен для более легких построек.

razrez-monolitnogo-fundamenta-dlya-chastnogo-domaРазрез монолитного фундамента для частного дома.

Определяясь с выбором, надо помнить и о том, что если постройка особо тяжелая, то для нее придется возводить ленточный фундамент выбранного типа еще и с монолитной плитой, которая обеспечит опору под всем основанием постройки. В этом случае в смете следует учесть дополнительные затраты на выкапывание котлована.

Особенности постройки и расчет.

Решившему самостоятельно возвести монолитно-ленточный фундамент человеку необходимо подробно изучить технологию строительства и строго следовать ей в процессе выполнения работ. Если этого не сделать, вместо надежного основания легко получить слабый фундамент, который не справится с нагрузкой от веса здания.

Строительство ленточного монолитного фундамента, как и любого другого, разделяется на этапы, которые необходимо соблюдать, как бы ни хотелось ускорить процесс строительства. Качественное возведение фундамента гарантирует его прочность и надежность.

Начинается строительство с расчистки участка под постройку. Затем производят разметку фундамента при помощи клиньев и веревки. После этого приступают в выкопке котлована под фундамент. Глубина его зависит от того, какой фундамент выбран – мелкозаглубленный или нет. Когда выкопка производится с применением техники, то копать следует на двадцать сантиметров меньше требуемого уровня, для того чтобы машина не нарушила опорный слой грунта.

До нужной глубины котлован доводится вручную. Следующим этапом устройства ленточно-монолитного фундамента является формирование подушки из песка или щебня. Далее монтируется опалубка и создается гидроизоляция. После этого устанавливается арматура и происходит заливка бетона. К следующему этапу работ приступают только после того, как цемент высохнет. При строительстве монолитного ленточного фундамента важно помнить, что чем сложнее его конструкция, тем серьезнее надо подходить к процессу заливки, чтобы избежать образования пустот внутри бетона.

monolitnyy-fundament-dlya-doma-svoimi-rukamiМонолитный фундамент для дома своими руками.

Планируя строительные работы, следует правильно рассчитать необходимый объем материалов и финансовые затраты. Для этого при планировании ленточно-монолитного фундамента требуется воспользоваться специальным калькулятором, благодаря которому можно будет достаточно точно определить расход материала. Это позволит избежать лишних затрат при их покупке.

Кроме этого, для расчета стоимости строительных работ можно обратиться в фирму, занимающуюся профессиональным составлением смет. Там точно подсчитают затраты не только на монолитно-ленточный фундамент, но и на все работы. В этом случае придется оплатить еще и работу сметчиков, но зато в дальнейшем не возникнет проблемы нехватки или излишка материала.

Качественно сделанный монолитно-ленточный фундамент для дома является одной из самых надежных опор для построек с большим весом. На таком основании массивные здания могут стоять даже на рыхлых грунтах, непригодных для построек с фундаментами других видов.

Возведение монолитного фундамента для частного дома.

Монолитный фундамент для дома бывает простым или армированным, который в строительстве называется железобетон. Если при заливке бетона добавлять в него камни (их масса составляет 30-40%), такой бетон называется бутобетон. Его прочность не меньше обычного.

monolitnyy-fundament-dlya-chastnogo-doma-svoimi-rukamiМонолитный фундамент для частного дома своими руками.

Железобетонный монолитный фундамент является наиболее прочным из всех видов, он легко выдерживает различные виды нагрузки.

При строительстве с использованием камня возможно существенно сократить расход цемента. что снижает расходы.

ruberoid-dlya-monolitnogo-fundamenta-dlya-domaРубероид для монолитного фундамента для дома.

Рубероид используют для устройства гидроизоляции.

Прежде чем начать заливку монолитного фундамента дома, нужно из досок собрать деревянную опалубку, можно воспользоваться инвентарными щитами. Для опалубки можно применить и стенки котлована, но тогда необходимо выполнить изоляцию пленками из ПВХ или рубероидом. В противном случае цементное “молоко” впитается в грунт, и это снизит прочность фундамента дома.

Фундамент из монолитного железобетона самый надежный. Он не разрушаются под воздействием влаги, к тому же монолитный фундамент отлично выдерживает все нагрузки, вертикальные и боковые. Это позволяет строить дома в два-три этажа, не боясь образования трещин в ограждающих конструкциях.

Для возведения понадобятся следующие инструменты и материалы: бетономешалка, тачка, лопаты, сварочный аппарат, болгарка, ведра, трубы, мастерок, расшивки, трамбовка, молоток-кирочка, отвес, рулетка, м, угольник, уровень; бетон, арматура, фиксаторы арматуры, гидроизоляционные материалы, добавки для бетона.

Изготовление опалубки.

doski-dlya-opalubki-chastnogo-domaДоски для опалубки частного дома.

Для изготовления опалубки лучше всего использовать древесину хвойных пород.

Опалубку возводят вокруг всего периметра дома. Основная задача, которую она выполняет, – придать фундаменту на время необходимую форму, пока не «схватится» бетон. Для монолитного фундамента изготовить опалубку можно из обрезных досок, но чтобы на стыках не образовывалось щелей. Если есть возможность, опалубку дома лучше изготовить из инвентарных щитов. Это позволит сократить трудовые затраты и время на создание конструкции.

Пиломатериал, применяемый для монтажа опалубки, лучше использовать из хвойных деревьев. В качестве креплений и распорок возможно применение древесины лиственной породы (осина, ольха и др.). Нужно брать доски не более 150 мм шириной, толщина досок для опалубки должна быть одинаковой. Для строительства опалубки необходимо применять сырые доски, поскольку сухие впитывают из бетона влагу, что снижает прочность бетона. При необходимости лицевую сторону опалубки можно отделать листами фанеры или металла. А чтобы уменьшить сцепление опалубки с бетоном и тем самым облегчить демонтаж конструкции, лицевую поверхность опалубки покрывают смазкой. С этой целью рекомендуется использовать раствор жидкой глины, известковое молоко или отработанные минеральные масла и др. Посредством внутренней облицовки опалубки возможно получить лицевую сторону фундамента с высокой чистотой поверхности.

opalubka-dlya-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiОпалубка для монолитного фундамента для дома своими руками.

Опалубка фундамента должна быть надежно закреплена, чтобы она смогла выдержать нагрузку от залитой бетонной смеси.

Между щитами расстояние выбирают в зависимости от ширины. С наружной стороны щитов опалубки в землю вбивают колья для фиксации щитов в определенном положении. Колья дополнительно крепят, прибивая их к щитам гвоздями. При заливке бетона щиты могут разойтись, поэтому их тоже дополнительно укрепляют: по верхней кромке щитов прибивают деревянные планки. Каждый крепежный элемент должен быть расположен вне пространства, куда затем будет укладываться бетон. Иначе вытащить из затвердевшего бетона эти крепежные элементы будет невозможно.

Чем ровнее установлена опалубка, тем ровнее будет фундамент. Высокая точность установленной опалубки особенно важна для цоколя – надземной части монолитного фундамента. Его внешний вид влияет на вид всей постройки. После снятия опалубки надземную часть фундамента нужно затереть тонким слоем цементного раствора. В других облицовочных работах цоколь монолитного фундамента не нужен, ведь искусственные облицовки красиво будут смотреться первый год, а со временем декоративное покрытие отслоится.

Придать бетону высокую прочность, превращая его в железобетон, позволяет предварительное армирование. Без арматуры бетон устойчив к нагрузкам, направленным на сжатие конструкции, но не устойчив к нагрузкам, направленным на изгиб и растяжение. Этот минус устраняется армированием. Армирование можно выполнить сваренными для этого конструкциями из арматурной стали или отдельными металлическими стержнями. При этом используется стальная арматура с гладким или периодическим профилем.

Арматурный каркас.

armaturnaja-setka-dlya-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiАрматурная сетка для монолитного фундамента для дома своими руками.

Применение готовой сварной арматурной сетки значительно облегчит и ускорит процесс устройства монолитного фундамента.

Если правильно высчитать соотношение всех элементов (заполнителей, вяжущих компонентов, арматуры), можно построить мощную конструкцию, способную выдержать любые нагрузки. Железобетонный фундамент устойчив к просадкам грунта, надежно удерживает ограждающие конструкции дома. Стальная арматура, применяемая для армирования бетона. должна быть без коррозии и жира. Иначе загрязнения поспособствуют тому, что арматура с бетоном будет плохо сцеплена, что снизит прочность и жесткость.

При изготовлении арматурного каркаса следует применять круглую арматурную или горячекатаную сталь с периодическим профилем. Иногда применяют полосовую и квадратную сталь. Арматурная сталь, диаметром не больше 12 мм, – это легкая арматура, поступающая в продажу в бухтах. Арматура, диаметр которой больше 12 мм, продается в прутках. Такой тип относится к тяжелой арматуре.

Арматуру в железобетонных конструкциях по назначению делят на два класса: рабочую и распределительную. Первая арматура воспринимает и внешние нагрузки, и внутренние, возникающие от массы конструкции. Арматура второго типа распределяет нагрузки между основными стержнями рабочей арматуры, и работа всего арматурного каркаса происходит совместно. Арматуру можно соединить следующими способами: сваркой или проволочной скруткой. Для каркаса арматуру заготавливают в несколько этапов: правка, сортировка, резка и сборка каркаса.

opalubka-s-armokarkasom-dlya-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiОпалубка с армокаркасом для монолитного фундамента для дома своими руками.

Монтировать опалубку и арматурный каркас следует очень осторожно, чтобы не допустить их смещения.

Расход стали для армирования железобетонной конструкции для 1 кубического метра бетона в среднем около 100 кг. Сваривать арматуру должны квалифицированные специалисты прямо на месте строительства. Вязать проволокой арматуру можно только в некоторых случаях, когда требуется выполнить мелкие подготовительные работы.

Устанавливая опалубку, нужно следить, чтобы не сместились арматурные стержни. Смещение, превышающее 1/5 наибольшего диаметра стержня, не допускается. Наблюдайте за слоем бетона: недопустимо, если отклонения толщины защитного слоя бетона превышают 3 мм (при защитном слое бетона 15 мм) или меньше 5 мм (при защитном слое бетона 15 мм). Установив арматурный каркас, проверьте опалубки и устраните возникшие дефекты.

Бетонирование конструкции.

Фундамент бетонировать следует при плюсовой температуре воздуха. Если фундамент дома строится в морозную погоду, уложенную бетонную смесь нужно утеплить, поскольку промерзший бетон становится непрочным и даже при небольших нагрузках рассыпается. В сухую летнюю погоду опалубку перед бетонированием необходимо увлажнить, так как содержащаяся в бетоне влага может впитаться в доски опалубки.

betonirovanie-monolitnogo-fundamenta-dlya-doma-svoimi-rukamiБетонирование монолитного фундамента для дома своими руками.

Для качественного бетонирования, работы следует выполнять при положительной температуре наружного воздуха.

Бетонирование выполняется послойно, каждый слой при этом уплотняя специальными вибраторами или штыкованием смеси. В место укладки смесь подают в металлической бадье вручную или автоматически бетоноукладчиком.

Читайте также: Советы по строительству дома из блоков

Монолитность конструкции бетонного фундамента, его высокая прочность возможна только при непрерывном бетонировании. В случае если непрерывное бетонирование производить не получается, делают рабочие швы. Они представляют плоскость стыка между старым, затвердевшим слоем бетона и свежеуложенным. Рабочие швы нельзя делать наклонными, только горизонтального или вертикального направления. Прерванное бетонирование можно возобновить, когда залитая бетонная смесь не получает прочность более 1 мПа. Возобновить заливку монолитного фундамента можно, когда ранее уложенный слой разжижается при вибрации. Перед началом укладки нового слоя бетона поверхность рабочих швов обязательно нужно промыть, а цементную пленку cчистить стальной щеткой.

При заливке нередко допускается ошибка – допущение попадания грунта, осыпающегося с котлована или бровки вырытой траншеи, в бетонную смесь. Попавший в монолитный фундамент грунт существенно снижает прочность конструкции, приводит к образованию трещин.

Уход за монолитом.

Важный этап бетонирования – уход за уложенным бетоном. Особенно это важно в первую неделю после заливки. Бетон нужно выдерживать, придерживаясь требуемого температурно-влажностного режима. Рекомендуемая температура – 18-25 градусов. Бетон необходимо оберегать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению структуры бетона.

poliv-fundamenta-vodoy-dlya-doma-svoimi-rukamiПолив фундамента водой для дома своими руками.

В жаркую погоду, чтобы избежать образования трещин в свежеуложенном бетоне, необходимо периодически поливать конструкцию водой.

Свежеуложенный бетонный фундамент необходимо защитить от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркое время бетон накрывают влагоемким материалом (опилки, плотная ткань, мешковина и др.) и поливают холодной водой. Опалубку следует тоже смачивать водой в жаркую погоду. Поливать необходимо так, чтобы поверхность бетона все время была влажной. При отрицательной температуре бетон нужно утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности закрывают специальными «теплыми» материалами (опилки, маты).

Строя дом с монолитным фундаментом при низкой температуре, необходимо обогревать бетон, обдувая его теплым паром или воздухом. В бетон, который укладывается при минусовой температуре, можно добавлять цементы с большим тепловыделением и быстротвердеющие цементы. Самый популярный способ – электрический подогрев свежеуложенного бетона.

Снятие опалубки.

Схема устройства железобетонного монолитного фундамента.

Демонтаж опалубки необходимо начинать не раньше чем через 10 дней после бетонирования. Нагружать фундаменты кирпичной кладкой или перекрытиями можно после того, как бетон полностью схватился. Если монолитный фундамент выполнен по технологии, то в процессе эксплуатации усадка дома будет идти равномерно, без трещин и перекосов. Чем дольше оставлять опалубку вокруг залитого бетона, тем лучше будет сцепление стенок опалубки с бетоном, и снять опалубку без повреждения верхнего слоя фундамента будет проблематично.

Конструкцию опалубки нужно разбирать очень аккуратно, не допускать осыпания углов фундамента, которые могут еще не набрать необходимую прочность. Дефекты, обнаруженные на бетонной поверхности после снятия опалубки (сколы), необходимо зачистить металлической щеткой, промыть сильным напором воды и затереть раствором цемента (соотношение цемента и песка для такого раствора составляет 1:2). Крупные каверны и раковины нужно расчищать на всю глубину, пока не будет удален «слабый» слой бетона и выступающие куски заполнителя. Затем поверхность снова обрабатывают металлической щеткой и промывают водой под напором. Большие раковины желательно обрабатывать жесткой бетонной смесью.

Перед началом бетонирования необходимо предусмотреть технологические полости для подземных коммуникаций (канализация, электрические кабели, водопровод). Для этого в определенных местах опалубки нужно вставить и закрепить пластмассовые или металлические трубы с соответствующим сечением диаметра. Во время строительства фундамента их прикрывают ветошью, просмоленной паклей или другим материалом с похожими свойствами. После протяжки всей коммуникации отверстия и зазоры следует заполнить силиконовым составом или зачеканить просмоленным канатом. Это необходимо, чтобы коммуникационная система была герметична и в нее не попадала влага.



Рекомендация: Из статьи можно понять общий принцип строительства монолитных фундаментов для дома и в общих чертах понять основные принципы строительства монолитных фундаментов для частного дома. Для строительства фундамента своими руками информации маловато, но не смотря на это, вы сможете не потерять кругленькую сумму своих кровно заработанных денег.

Полный процесс строительства монолитного фундамента своими руками

На практике в строительстве применяется несколько конструкций фундаментов. Одна из самых распространённых – это монолитный. По сути это железобетонная монолитная плита, уложенная на некоторую глубину в землю.

Его отличие от других видов оснований заключается в том, что при подъёме грунтовых вод или деформации слоёв грунта монолит, расположенный под строением, будет реагировать на изменения целиком, то есть всей массой. Такая реакция не приведёт к деформации дома.

Преимущества и недостатки монолитного основания

Содержание статьи

Преимущества и недостатки монолитного основанияПреимущества и недостатки монолитного основанияПреимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундаментаРазновидности конструкций монолитного фундаментаРазновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

  • песчаная подушка;
  • слой из геотекстиля;
  • слой щебня;
  • слой бетона так называемый подготовительный;
  • слой гидроизоляции;
  • монолитная плита.

Иногда, для повышения надёжности защиты фундамента перед тем как начать заливку бетона, укладывают листы полистирола, таким образом, теплоизоляция фундамента улучшается.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Как рассчитать железобетонную плиту самостоятельно?

Как рассчитать железобетонную плиту самостоятельно?Как рассчитать железобетонную плиту самостоятельно?Как рассчитать железобетонную плиту самостоятельно?

Для расчёта монолитной плиты фундамента надо знать:

  • Уровень расположения грунтовых вод;
  • Параметры грунта, на котором будет размещён фундамент;
  • Величину промерзания грунта;
  • Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
  • Размер снеговой и ветровой нагрузки;
  • Вес самой плиты.

В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП 2.02.01–83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:

  • Вес здания составляет 19 тонн;
  • Вес кровли 3 тонны;
  • Вес фундаментной плиты составляет 20 тонн.

Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.

При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.

При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:

  • Расстояние между слоями арматурной сетки;
  • Высота бетонного слоя на и под крайними слоями арматурной сетки;
  • Размеры арматуры.

Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.

Кроме, силового расчёта конструкции необходимо рассчитать количество расходного материала и арматуры.

Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.

Подготовительный этап к строительству железобетонной плиты

Подготовительный этап к строительству железобетонной плитыПодготовительный этап к строительству железобетонной плитыПодготовительный этап к строительству железобетонной плиты

На подготовительном этапе работ необходимо завести на строительную площадку все, что будет необходимо возведения фундамента. На основании заранее проведённых расчётов необходимо завести на участок песок или щебень, подготовить гидроизоляцию. Другими словами, на участке должны быть собраны все необходимые материалы, приобретённые в соответствии с проведёнными ранее расчётами. Прочитайте ниже инструкцию о строительстве фундамента для дома от а до я с пошаговым фото.

Непосредственное строительство монолитного основания

Этап I. Подготовка участка

Подготовительные работы при строительстве монолитного фундамента начинают с очистки поверхности строительного участка. С него удаляют всё лишнее, в том числе и дёрн, на котором располагается травяной покров. После этого можно провести разметку будущего котлована. Разметку целесообразно начинать с той стены, которая будет параллельной к ограде.

Для разметки будет необходим шнур, который не растягивается, несколько колышков. Если под руками нет специальных геодезических инструментов, применяемых для разметки, то её можно выполнить самостоятельно. Надо заранее подготовить несколько отрезков шнура, их длина должна равняться длине стены и припуску для закрепления его на колышке.

После того как с помощью шнура и вбитых в землю колышков обозначена первая стена, необходимо к одному из концов нужно привязать тот отрезок шнура, который обозначит вторую стену. Для образования между ними, застройщик должен решить Теорему Пифагора, это позволит узнать длину диагонали между стенами.

Перемещая шнуры необходимо построить прямоугольный треугольник. Как только он будет выстроен, можно приступать к разметке оставшихся стен. Результатом станет прямоугольник, который обозначает местоположение будущего фундамента. Проверить качество разметки можно достаточно просто. Надо промерить диагонали, если все размечено правильно, то их размеры совпадут.

Этап II. Рытье котлована

Этап II. Рытье котлованаЭтап II. Рытье котлованаЭтап II. Рытье котлована

После окончания разметки начинаются земляные работы. Основное требование к качеству их выполнения заключаются в следующем — дно котлована, должно быть, расположено строго в горизонтали, посмотрите фото.

Это определяет качество возводимого фундамента. Если учесть, что глубина котлована лежит в пределах 1 метра, то за застройщиком остаётся выбор, копать его вручную или пригласить спецтехнику. В любом случае после того как из котлована удалён основной объём грунта необходимо дно разровнять и по мере обнаружения удалить из него все лишнее.

После того как котлован готов, необходимо устроить подушку, как уже отмечалось выше, она может быть из песка или мелкого щебня. Высота подушки составляет до 300 мм, после трамбования.

Засыпка песчаной подушкиЗасыпка песчаной подушкиЗасыпка песчаной подушки

Кстати, перед тем как начать засыпать песок, на дно котлована желательно уложить геотекстиль, он будет препятствовать проникновению песка в поверхность грунта. Для этой операции целесообразно применить специальный вибрационный трамбовщик.

По мере уплотнения песка необходимо постоянно подсыпать свежий песок и продолжать его трамбовать, до достижения нужной высоты подушки. Поверхность подушки должна располагаться в горизонтальной плоскости.

Этап III. Монтаж опалубки

Любые работы связанные с изготовлением конструкций из железобетона, так или иначе, связаны с обустройством опалубки. Самая простая опалубка – это сбитые из досок деревянные щиты. Доски крепятся к вертикальным брускам.

Эти щиты должны быть установлены вертикально и закрепляются с помощью деревянных раскосов, упирающихся в колышек, вбитый в грунт. Шаг между ними составляет порядка 1 метра. Но практика показывает, что чем чаще они вбиты в землю, тем опалубка будет прочнее.

Этап IV. Утепление и гидроизоляция

Этап IV. Утепление и гидроизоляцияЭтап IV. Утепление и гидроизоляцияЭтап IV. Утепление и гидроизоляция

Полноценный монолитный фундамент целесообразно защитить от влаги и обеспечить его теплоизоляцию. Для достижения гидроизоляции применяют обыкновенный рубероид, который укладывается в два слоя или на поверхность подушки, если сооружается простой монолит, или укладывается перед заливкой на слой промежуточного бетона.

Теплоизоляция фундамента, если таковая нужна, сооружается из пенополистирола. Слой утеплителя укладывается перед слоем бетона и сверху на него укладывается полиэтиленовая плёнка.

Этап V. Армирование

Этап V. АрмированиеЭтап V. АрмированиеЭтап V. Армирование

Арматурная конструкция изготавливается на песчаной подушке. Она состоит из двух поясов. Для армирования, может, применена арматурная сетка, но это касается только фундаментов для небольших сооружений, например, баня.

Для сооружения полноценного фундамента целесообразно применять рифлёную арматуру диаметром от 10 мм и больше.

Для вертикальных стержней допустимо применять гладкую арматуру диаметром от 8 мм. Надо помнить, чем тяжелее здание, тем больше диаметр арматурных прутков.

Вертикальная арматура вбивается с шагом 200–300 мм, по всей заливаемой бетоном площади. Нижний слой арматуры должен быть расположен на расстоянии порядка 50 мм от поверхности подушки, а верхний на расстоянии 50 мм от поверхности фундамента. Арматура соединяется между собой вязальной проволокой или пластиковыми хомутами.

Этап VI. Заливка фундамента

Этап VI. Заливка фундаментаЭтап VI. Заливка фундаментаЭтап VI. Заливка фундамента

Заливка фундамента, по сути это финишная операция, и опыт подсказывает, что для её проведения целесообразно бетон заказывать на ближайшем заводе и доставлять его с помощью миксера. Таким образом, можно будет, проводит заливку из нескольких точек, да и разравнивать его будет значительно проще.стати, надо всегда помнить о том, что заливаемый бетон необходимо уплотнять. Для этого можно применять специальные вибраторы погружной или поверхностный.

Видео

Посмотрите видео о строительстве монолитного плитного фундамента под дом своими руками.

пошаговая инструкция выполнения работ своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.


Классическая утепленная плита фундамента под домПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
    Классический вариант фундамента монолитная плита без утепленияПлитный фундамент: пошаговая инструкция выполнения работ своими руками
  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
    УШП — утепленная шведская плита со встроенным теплым поломПлитный фундамент: пошаговая инструкция выполнения работ своими руками
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Строение фундаментной плиты с ребрами вниз и вверхПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.


Структура фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.


Выкопать котлован с запасом в 1 метр во все стороныПлитный фундамент: пошаговая инструкция выполнения работ своими руками

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.


Полная схема фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.


Выравнивание дна в уровеньПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.


Песок насыпан, его надо пролить и утрамбоватьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.


Щебень засыпан, установлены закладные элементы канализации и водопроводаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.


Залита бетонная подготовкаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.


Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулоннаяПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.


Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.


Утеплитель уложенПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.


Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго поясаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.


Одновременно с распределением бетона его вибрируютПлитный фундамент: пошаговая инструкция выполнения работ своими руками

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.


В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.


Послезаливки монолитная плита укрывается пленкойПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.


Политая поверхностьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.


Таблица набора прочности бетона в зависимости от температурыПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.


Примерное процентное соотношение затрат на монолитный плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.


технология строительства, устройство и ремонт

Такой фундамент сделать не так сложно, но предварительно стоит проконсультироваться с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитных оснований под многоэтажные здания различной сферы применения.

Сама технология создания монолитного плиточного фундамента для дома универсальна. Корректировки в процесс устройства вносят лишь тип почвы, уровень усадки, наличие грунтовых вод и глубина промерзания.

Вид монолитного бетонного фундаментаМонолитный бетонный фундамент.

Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы (кроме вечной мерзлоты), а технология устройства доступна каждому. Такой фундамент идеально подходит для глинистых и торфяных почв, которым присущи просадки грунта и возникновение спонтанных грунтовых вод.

Каждый, кто решил возвести монолитный фундамент своими руками, должен помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также решении об использовании монолитного бетона (дорогой вариант) или же сборных бетонных / железобетонных конструкций (более дешевый вариант основания).

Технология возведения монолитного фундамента

  1. Разметка строительной площадки, установка направляющих и растяжка регулируемой веревки.
  2. Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие варианты просто не выдержат полной массы дома).
  3. Подготовка котлована. Тут можно использовать ручной или механизированный труд — все зависит от финансовых возможностей.
  4. Устройство подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, при этом щебневый слой – это дренаж.
  5. Строительство опалубки. Она всегда должна быть больше ширины фундамента. Тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.
  6. Гидроизоляция и теплоизоляция. В некоторых случаях она не обязательна, если конструктивно не предусмотрены подвальные помещения. Однако теплоизоляцию все же лучше делать для сохранения тепла внутри дома.
  7. Армирование основания. За счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта основания. Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особое внимание нужно уделить качеству армирования, если присутствует несколько основных и промежуточных несущих стен. В таких случаях многие строители использую дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные линии армирования.
  8. Заливка бетоном. Лучше производить одновременно с помощью нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке и вышла однородной.

Необходимые инструменты

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Так, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и шнур для разметки горизонтального уровня и направления.

Запрещено оставлять бетонный фундамент зимовать в открытом виде.

Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Этапы возведения монолитного фундамента своими руками

Вид монолитного бетонного фундаментаСхема устройства фундамента.

Подготовительные работы:

  • выкапывание фундамента по строго отмеченным линиям на расчетную глубину погружения;
  • заполнение основания песчано-гравийной подушкой;
  • создание трубной или капельной дренажной системы по периметру будущего фундамента или по его внешнему контуру;
  • в песчаной подушке рекомендуется обустроить слой подбетонка, который будет защищать подвальное помещение от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента. Теперь пора возводить сам фундамент. Эта процедура состоит также из ряда этапов:

  • Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
  • Устройство опалубки. Она должна быть слегка мокрой, чтобы не вытягивать влагу из бетона, вызывая его преждевременное высыхание. Также нужно помнить, что сетчатая опалубка всегда выступает за пределы ширины фундамента, но это не проблема, т.к. все популярные монолитные фундаменты заглубленные, а поэтому внешние контуры подлежат гидроизоляции.
  • Бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше поступить именно так. Но если бюджет не позволяет, тогда можно залить бетоном отдельные фрагменты и затем соединить их арматурой.
  • Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

заливка монолитного основания

Какая монолитная плита считается универсальной

Тут стоит помнить о степени устойчивости и прочности несущей конструкции. Поэтому ответить четко на вопрос, какая плита фундаментная монолитная будет универсальной, тяжело. Хотя оптимальной будет такая конструкция, в которой предусмотрены основные и промежуточные ребра жесткости, соединенные арматурой. Также стоит помнить, что фундаментная плита должна фиксироваться дополнительными крепежными элементами, чтобы обеспечить большую степень контакта с внешней средой.

Консольная плита (защемленная) пользуется популярностью в строительстве высотных зданий, но она конструктивно сложна, т.к. тут используется основная кромка с оперением из стальной арматуры под углом в 45 градусов. Также существует специальная схема возведения монолитного балочного фундамента с использованием многопролетных балок разнонаправленного типа.

Что стоит помнить при заливке монолитной бетонной плиты

Прежде всего, не стоит экономить на бетоне. Чем лучше цемент и качественнее просеянный песок, а также если используются минеральные холодостойкие добавки, то и бетон будет прочнее.

Практически нереально залить монолитный фундамент своими руками вручную без использования механизированной техники. Причем часто приходится сразу покупать несколько бетономешалок, чтобы обеспечить необходимый объем и скорость заливки.

Есть множество вариантов заливки монолитного фундамента. Можно сразу с бетономешалки узконаправленным коробом подать жидкий бетон. Можно сразу на месте уплотнить готовую смесь, используют вибратор, но такие приспособления только поднимают общую стоимость фундамента.

Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Подготовительные работы


1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.


Первый этап при строительстве фундамента монолитной плиты

1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.


Первый этап при строительстве фундамента монолитной плиты


Укладка песчаной подушки для плиты

Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.



Укладка песчаной подушки для плиты


Укладка щебеночного основания

Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.


Укладка щебеночного основания



Устройство подбетонки

Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.


Устройство подбетонки



Гидроизоляция фундамента монолитная плита

На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.


Гидроизоляция фундамента монолитная плита



Утепление монолитной плиты

Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.


Утепление монолитной плиты



Армирование фундамента монолитная плита

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.


Армирование фундамента монолитная плита


Установка опалубки

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.


Установка опалубки


Заливаем фундамент монолитную плиту

При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.



Заливаем фундамент монолитную плиту



Подведем итог:

После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.
в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.


Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита


Вопрос: Можно ли не делать утепленную отмостку?

Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы



Вопрос: Как рассчитать усиление плиты

Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.



Вопрос: Через сколько нужно снимать опалубку?

Ответ: Когда бетон наберет прочность более 75%, у нас на сайте есть температурная таблица затвердевания бетона

Фундамент плита (плитный) - технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Как залить плитный фундамент своими рукамиКак залить плитный фундамент своими руками

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

  1. Классический.
  2. УШП (утепленная шведская плита).
  3. Русский.

схема обустройства плитного фундаментасхема обустройства плитного фундамента

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

плитный фундамент своими рукамиплитный фундамент своими руками

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:
  1. Уплотненная почва на дне котлована.
  2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
  3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
  4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
  5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
  6. Сам монолитный фундамент плита.
  7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

чертеж выполнения плитного фундамента своими рукамичертеж выполнения плитного фундамента своими руками

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Опалубка и армирование плитного фундаментаОпалубка и армирование плитного фундамента

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

как заливают плитный фундаменткак заливают плитный фундамент

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

как правильно армировать плитный фундамент под домкак правильно армировать плитный фундамент под дом

Обратите внимание на следующие нюансы:
  1. Какие и как давно были возведены постройки на базе плитного фундамента.
  2. Толщина основания и глубина залегания.
  3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

плитный фундамент на щебневой подушкеплитный фундамент на щебневой подушке

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:
  1. Обустройство котлована.
  2. Трамбовка подушки из песка и гравия.
  3. Вязка армопояса.
  4. Монтаж опалубки.
  5. Заливка и распределение бетонной смеси.
  6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

особенности создания плитного фундаментаособенности создания плитного фундамента

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

расчет толщины плитного фундаментарасчет толщины плитного фундамента

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает. Чтобы получить требуемое качество, важно правильно создавать каждый уровень.

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

опалубка для плитного фундаментаопалубка для плитного фундамента

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

плитный фундамент своими руками опалубкаплитный фундамент своими руками опалубка

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

заливка монолитного плитного фундаментазаливка монолитного плитного фундамента

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Монолитный фундамент - AskmeDIY

Монолитный фундамент (MF)

Монолитный означает «все в одном заливе». Это означает, что опоры и пол выливаются за один выстрел.

Глубина

Монолитное основание имеет глубину всего 12 дюймов. Это измеряется от нижней части отверстия до верхней части пола.

Где вы можете их использовать

Эти типы фондов могут использоваться в любой точке США.Однако, если в вашем доме есть основание из морозостойкой стены, то есть нижняя часть фундамента находится ниже линии замерзания на 48 дюймов, то вы не можете подключить ее к существующему фундаменту. Причина этого проста, в то время как ваш фундамент дома не будет двигаться вверх и вниз с морозом, ваш монолитный фундамент будет. Тот факт, что ваш пол движется, это просто прекрасно. Думайте о тротуаре, о котором только несколько дюймов думают. Они все время двигаются.

Уровень земли

По большей части вам понадобится ровное место для размещения вашей MF.Я не имею в виду супер уровень; Уровень на глаз должен быть достаточно хорошим.

Копать землю

Верите ли вы, что вы можете копать этот фундамент вручную лопатами? Общая толщина составляет всего 12 дюймов, а в земле - только половина. Таким образом, вы копаете только около 6 дюймов. Тем не менее, это если ваша земля на 100% уровне. В противном случае вам придется копать больше в нескольких местах, чтобы держать его на одном уровне.

Также убедитесь, что вы удалили всю траву из центра / пола.

Итак, что вы пытаетесь сделать, это выкопать около 6 дюймов со всех четырех сторон, поддерживая каждый уровень на одном уровне как можно лучше. Не волнуйся так сильно. Позже я объясню, как это исправить, если ты слишком много копаешь.

Создание форм

Есть несколько способов сделать это. Что мне нравится делать, так это делать мои формы маленькими стенами из фанеры 2 × 4 и 3/4, но, конечно, высотой всего 12 дюймов. Здесь действительно важно убедиться, что вы делаете их по-настоящему сильными.Бетон очень тяжелый, и последнее, что вы хотите, это выброс! Выброс - то, где формы просто разрушаются, и у вас будет бетон повсюду.

Кроме того, если ваша стена длиной 20 футов, вы должны сделать эту форму длиной 20 футов.

Установка камня

Это может быть очень легко или очень сложно. Я сделал так много из этих основ и обнаружил, что мне не нравится перемещать камень 3/4, необходимый для основания пола, из одного места во внутреннюю часть фундамента.

Так что я делаю, когда могу, чтобы самосвал бросал его прямо в фундамент. Если у вас нет фронтального погрузчика на работе. Однако, чтобы сделать это, я сначала выкопаю только три стороны, а затем прямо въезжаю на самосвале.

dumping-stone dumping-stone

Сколько нужно камня?

Это трюк. Вы не хотите покупать слишком много. Но всегда думайте о подъездной дороге и пандусе к полу гаража. Вы можете получить дополнительную плату за это.Лучше всего позвонить тому, от кого вы собираетесь достать камень, и сказать им, насколько большим будет ваш ЭТАЖ. ТОЛЬКО пол, а не весь фундамент. Помните, что вы не будете устанавливать камень в опоры, и вам понадобится около 4 дюймов камня под полом.

Арматура и сетка

rebar rebar

После того, как камень будет на месте, вы захотите сделать его ровным, ровным и ровным. Это нормально для камней, чтобы упасть в основания.Когда вы закончите это, вы будете готовы к бетонной сетке 4 × 4. Это как прочный и всегда ржавый забор. Вы хотите разрезать сетку всего на несколько дюймов короче, чем сама основа.

Подождите, прежде чем устанавливать сетку, потому что вы хотите установить арматуру № 4 или № 5. Арматура это просто металлические прутки. И очень легко согнуть вручную. Они должны быть размещены в основаниях, соединяющих друг друга в углах. Не беспокойся об их резке. Просто согните их по углам, чтобы они перекрывали друг друга и связывали их вместе проволокой.Убедитесь, что вы держите их так, чтобы они оказались в середине бетонной заливки.

Заливка бетона

Если вы никогда раньше не заливали бетон, вы можете нанять каменщика, чтобы выполнить эту часть. Первое время действительно не так просто, как может показаться. Вы должны бороться со временем. Бетон будет создан через час или около того. И если у вас возникнут какие-либо проблемы после заливки бетона, давайте просто скажем, что вы можете получить большой бетонный холм в качестве пола.

pouring pouring

Но если вы согласны с этой частью, давайте начнем.Последнее, что вы хотите сделать, это начать использовать свои мышцы слишком рано в заливке. Пусть водитель конкретного грузовика сделает работу со своим грузовиком. Водитель будет знать, что делать. Вы хотите, чтобы водитель начал заливать воду в самой дальней точке. (задняя стена).

Мне нравится начинать сначала заливать все основания более сухой и твердой смесью. Поднесите это к проволочной сетке. Затем вернитесь и сделайте пол, как только бетон окажется у фундамента. Этот способ поможет вам убедиться, что формы остаются хорошими и сильными.

Если вы посмотрите на картинку выше, вы заметите большой длинный кусок алюминия. Это моя стяжка. С одним человеком на каждом конце, сдвигая его вперед и назад поверх форм, будет толкать и тянуть бетон и выровнять его.

Далее, вам нужно будет использовать большой «поплавок», называемый «бычий поплавок» с длинной ручкой, чтобы начать финиш. Это поможет немного подтолкнуть камни. Как только у вас будет конкретный уровень, и вы используете бычий поплавок, вам захочется подождать некоторое время, пока он не станет жестким; не сложно и сухо.Теперь вы можете поехать в город с несколькими друзьями, используя большой электрический затирочный двигатель с бензиновым двигателем, или просто использовать ручные затирочные машины, сильно нажимая, чтобы нанести крем и сделать его красивым и гладким. Если вы очень усердно работаете, вы можете сделать его похожим на стекло.

Фонд: Использование интегрированной системы пола

A Choice

Когда дело доходит до постройки монолитного купола, у самодельных людей есть выбор: они могут заключить конкретную работу или с помощью квалифицированной помощи могут решить эту задачу самостоятельно.

«Но, - предостерегает вице-президент Гари Л. Кларк, - неправильная установка фундаментных форм может привести к заливке бетона. Поэтому нужна тщательная аккуратность, и если вы строите на холме или в пойме, лучше проконсультироваться с конкретным подрядчиком.

Поскольку прочность монолитного купола зависит от здания, а не от его фундамента, для фундамента купола не требуется вертикальная прочность, в которой нуждается обычная конструкция.

В местах с медленным передвижением по земле используется встроенная напольная основа, поэтому корпус и купол будут двигаться вместе.

Для куполов диаметром более 50 футов обращайтесь в компанию Monolithic для особых конструктивных соображений.

Шаг 1: Подготовьте площадку

Используйте нерасширяющуюся начинку, такую ​​как песок и гравий.(Проконсультируйтесь с подрядчиком или поставщиком о наилучшем типе заполнения для вашего местоположения.) При заливке любого бетонного пола учитывайте пароизоляцию. Пароизоляция может быть выполнена из тяжелого пластика под песком под полом. Или после того, как пол затвердеет, паробарьерное покрытие может быть нанесено непосредственно на бетон.

Шаг 2: Установите эталонный тест и уровень Pad

Установите наземную ставку в качестве ориентира, которая станет центральной точкой и точкой, которую нужно назвать «уровнем». Выровняйте площадку по отношению к вашей отметке.

Шаг 3: Копаем траншею

Прямо внутри досок вырыть траншею, которая обеспечит: вертикальную бетонную стену, которая не позволяет животным копаться под домом; раскрытие, чтобы газон не доходил до уровня пола; область для кольцевого луча. Арматура находится в этом желобе. (Глубина траншеи определяется глубиной, необходимой для защиты от замерзания и / или раскрытия.)

Шаг 4: Установите доски форм

Поместите фанеру, обрезанную до нужной высоты, горизонтально по периметру площадки. С помощью винтов прикрепите доски к деревянным кольям, расположенным на расстоянии около 12 дюймов друг от друга.Проверьте форму доски и колодки для выравнивания.

Шаг 5: трубопроводы, трубопроводы, вода, канализационные линии

Коммунальные и коммуникационные (Интернет, ТВ, телефонные) линии могут быть размещены под плитой. Медные трубы, без соединений или сварных швов, которые уменьшают вероятность утечки, рекомендуются для линий под водой. Обычно домовладельцы могут установить эти положения, но в некоторых местах требуются квалифицированные электрики и сантехники. А в некоторых областях требуется пароизоляция: большой кусок пластика, который закрывает засыпку и препятствует поливу воды через пол.

Шаг 6: Размещение арматуры

Купольные отверстия требуют дополнительных стоек по бокам и дополнительной арматуры в основании кольцевой балки. Положите фундаментную арматуру в горизонтальной сетке поперек площадки. Используйте пластиковые стулья, чтобы поднять арматуру с площадки. В обширной почве установите дополнительную арматуру в радиальном направлении по периметру. Технические характеристики и размер купола определяют количество и размер арматуры.

Шаг 7: Заливка бетона

Нанимайте подрядчика, чтобы смешивать и разливать, или помогать вам.Покройте пол пластиковым листом или используйте шланг, чтобы бетон оставался влажным в течение нескольких дней, чтобы он вылечился должным образом.

Шаг 8: Мера для стоек

Чтобы отметить расположение стоек, после того, как пол залит и затянут до желаемой гладкости, но все еще влажный, сделайте Xs в бетоне, 5 "изнутри опалубки и примерно на 10" 12 "друг от друга по периметру.

Шаг 9: Установите стойки

При X в мокрой форме по периметру фундамента куски L-образной арматуры длиной около 4 футов.

Шаг 10: Подготовить шлюз

Keyway - это канавка, вырытая из мокрого бетона шириной примерно 1 "и шириной от 2" до 3 "; она окружает периметр, где расположены стойки, и фиксирует оболочку купола на фундаменте. После отверждения стойки в бетоне согните их параллельно фундаменту Покройте весь пол и согните стойки пластиком. Теперь вы готовы прикрепить Airform.

Примечание: шпоночный паз можно устранить, если использовать шероховатую поверхность, подобную зубчатому шпателю, по ширине корпуса для купола.

Шаг 11: Термический разрыв

После того, как купол построен, может быть целесообразен тепловой разрыв. Это может быть 2 "пенополистирола или 1" пенополиуретана, нанесенного на внешнюю поверхность стенки фундамента, затем покрытого, засыпанного или оштукатуренного.

Перепечатано из «Сводки новостей» 1999 г.

,

Как покрыть монолитный купол плиткой или камнем

Покрытие купола плиткой может быть как практичным, так и красивым.

Люди во всем мире облицовывают свои купола веками. Многие изумительные, разноцветные, плиточные купола найдены в Мексике и Испании. Некоторые из самых ранних примеров отделки плитки можно увидеть на исламских мечетях и дворцах по всему миру.

Плитка на монолитном куполе может помочь защитить Airform. Если Airform был снят, то покрытие монолитного купола является абсолютно необходимым и может остановить эрозию пенополиуретана.Существует много разных покрытий, но облицовка купола является не только практичным решением для защиты, но и очень привлекательным.

Мы используем пять основных шагов при укладке монолитного купола:

Шаг 1: Решите, какой размер плитки использовать.

Самая маленькая плитка - квадрат 2 ". На небольших куполах мы использовали квадратную плитку 4". Диаметр 280 футов, христианский центр Faith Chapel в Бирмингеме, штат Алабама, является крупнейшим на сегодняшний день монолитным куполом, облицованным плиткой. Плитка 20-дюймовая квадратная плитка покрывает нижнюю половину Часовни Веры, а 13-дюймовая квадратная плитка покрывает ее верхнюю часть.

Определение размера плитки очень важно, потому что размещение плоской негибкой плитки на изогнутой поверхности купола создает зазор между плиткой и куполом. Вы захотите, чтобы этот разрыв был как можно меньше. Радиус кривизны купола (Rc) помогает определить размер плитки для использования. Если вы положите 12-дюймовую квадратную плитку на купол диаметром 15 ′, края плитки будут выступать и удаляться от поверхности купола. Выбор правильного размера плитки для купольной части, которую он будет покрывать, минимизирует промежутки.Расчеты могут быть немного сложными, но с современными калькуляторами на самом деле довольно легко определить, какая часть плитки будет выступать - или можно просто положить кусок плитки на купол и измерить зазор.

Сначала должен быть определен радиус кривизны. Как правило, радиус кривизны купола сильно отличается от радиуса пола купола. Большинство купольных домов имеют эллиптическую форму. (См. Больше о Монолитных Формах Купола. Следовательно, Rc купола изменяется от его основания до его вершины.Нижняя часть купола будет иметь меньшую Rc, увеличиваясь до самой большой Rc в верхней части купола. Мы рекомендуем использовать меньшее значение Rc при расчете размера плитки. (См. Радиус кривизны.)

Радиус кривизны можно рассчитать вручную или воспользоваться нашим калькулятором Rc. Чтобы определить размер плитки, убедитесь, что радиус кривизны указан в дюймах. Если Rc измеряется в футах, просто умножьте на двенадцать, чтобы получить Rc в дюймах.

Теперь у вас есть радиус кривизны в дюймах, предварительно «угадайте», какой размер плитки вы будете использовать.Если вы планируете использовать 4-дюймовые квадратные плитки, разделите размер плитки пополам. Теперь возведите квадрат в квадратные скобки (в дюймах) и возведите в квадрат половину размера плитки. Вычтите квадрат половинного размера из квадрата Rc. в конечном итоге с другим большим числом. Это нормально.

Затем возьмите квадратный корень этого большого числа и вычтите его из исходного Rc (в дюймах). Теперь у вас должно быть действительно очень маленькое число - например, 0,02 или 0,03. Нам очень нравится, когда этот номер остается ниже 0.03. Это число указывает на одну сотую дюйма, что плитка оторвется от поверхности купола.

Если это число больше 0,03, вы, вероятно, захотите попробовать меньший размер плитки. Если вы умножите это число на 64, вы получите число, равное шестидесяти четвертям дюйма, которое будут выпадать по краям плитки, если вы положите плитку так, чтобы ее центр касался купола. В большинстве случаев нам действительно нравится иметь его меньше двух с максимумом триста шестьдесят четвертых дюйма - но два лучше.

Как правило, проверяйте или в качестве первоначального предположения о размере плитки в ваших расчетах, если Rc равен 99 ", как это имеет место в нашей маленькой космической кабине с диаметром 16,5 футов, вы будете использовать 4-дюймовый квадратные плитки. Если Rc составляет около 20 футов, вы можете использовать 6 "квадратные плитки. Если оно составляет около 100 или более, вы обычно можете использовать 12 "" квадратные плитки.

Шаг 2: Выберите плитку и клей.

Лучшая плитка для наружного применения - керамогранитная или пластостойкая плитка.Оба имени по сути означают одно и то же. Можно использовать любую керамическую плитку, предназначенную для наружного применения.

Вы также можете использовать реальный камень, травертин, мрамор или другие природные камни, включая речной камень. И я полагаю, что ничто не мешает нам использовать ступени, такие как они используют для тротуаров. Это сделало бы настоящее здание! Представьте себе один с маленькими техасскими камнями, которые вы видите вокруг цветников.

Вы обнаружите, что плитка или камень будут самой дешевой частью проекта.Мы не хотим наносить плитку на купол дважды, поэтому мы используем клей Dow Silicone 795. Это доступно в нескольких цветах, в больших и маленьких чеканках и в ведрах. Вы должны решить, что использовать.

Для уплотняющих труб требуется большое сжатие - если только у вас нет электрической или пневматической трубки. Ведро работает, но это немного грязнее. Есть и другие бренды, которые работают, но будьте очень осторожны с выбором. Вы хотите, чтобы эта работа длилась веками.

Осторожно: Не используйте только старую чеканку или клей.Если вы используете силиконовый герметик из местного хозяйственного магазина, я могу пообещать, что вы почувствуете себя очень плохо, когда он отпустит. Это не придерживается Airform. Он будет придерживаться только пока он липкий. Это называется адгезией; но когда он вылечен, он становится клеем и не остается клеем.

Шаг 3: Решите, как и где положить плитку.

Для работ, которые мы проделали до сих пор, мы начнем с рисования линии вокруг здания, используя лазерный уровень, который является абсолютно горизонтальным.Расположение линии настолько низкое, насколько это возможно, учитывая, что линия должна быть непрерывной. Иногда условия земли или купола делают это таким образом, чтобы линия была расположена достаточно высоко, чтобы в тех местах, где вы в конечном итоге положили плитку ниже линии, а также над линией. Если линия расположена достаточно низко, начните укладывать плитку на этой линии, чтобы гравитация могла использоваться для удержания последующих рядов плитки на месте.

Шаг 4: Установите плитку.

Мы научились укладывать плитку, нанеся полоску клея по периметру плитки.На более крупные плитки мы накладываем два ряда бусинок, один из которых также немного от внешнего края. Специалисты советуют покрывать одну двенадцатую часть плитки клеем. Это означает, что если у вас есть плитка размером один квадратный фут или 144 квадратных дюйма, то четвертая часть составляет 12 квадратных дюймов, которую нужно покрыть клеем. Здравый смысл подсказывает нам, что клей должен быть равномерно распределен по периметру плитки.

Затем мы подгоняем плитку к Airform и держим ее достаточно долго, чтобы убедиться, что она останется.Большие плитки, возможно, придется закрепить, пока они не установятся. Повторите этот процесс с каждой плиткой. Сожмите чеканку между плитками, чтобы произвести тип заказа или заполнить швы. Вы действительно хотите минимизировать суставы; всегда прижимайте плитку к куполу как можно плотнее. Не забудьте всегда держать это мертвым уровнем на линии, сделанной вокруг здания.

Обходя купол, мы не хотим, чтобы плитки располагались друг над другом вертикально. На куполе невозможно добиться точного вертикального положения, поэтому даже не пытайтесь.Вместо этого пошатните суставы. Положите первую плитку как полную плитку, а следующую как половину плитки. Продолжайте шатать суставы вокруг купола. Это делает плитки одинаково разными.

Когда мы устанавливаем плитку вокруг и вокруг, используя квадратную плитку на круглом здании, мы обнаруживаем, что зазор между плитками становится намного больше в нижней части купола, чем в верхней. Разрыв увеличивается по мере того, как вы поднимаетесь по куполу, и в конце концов с этим нужно что-то делать. Что нам с этим делать? Очевидно, для начала, мы просто положили немного больше клея в этой области.Когда мы поднимаемся немного выше, пустые места привлекают больше внимания.

Наше предложение сейчас - заполнить пустоты чеканкой. Если они маленькие, игнорируйте их. Опять же, помните, что вы не можете заполнить все трещины. Не забудьте оставить каналы для воды, чтобы выйти из-под плитки. Сделайте все возможное, чтобы солнце не попадало на ткань Airform. Ткань - это ваше укрепление, а солнечный свет - это все, что может повредить его.

Что происходит с тканью, если вы получаете воду между плиткой и Airform? Ничего.Ткань Airform очень эластичная, поэтому, даже если под плиткой попал какой-то мороз, он не сможет ее снять.

Шаг 5. Очистите плитку.

После того, как плитка достигла своего первоначального набора, используйте влажную ткань и сотрите любой клей, оставшийся на плитке. Теперь у вас есть практичный и красивый внешний вид для вашего монолитного купола.

Примечание: Помните, в этой книге мы на шаг впереди вас. Если у вас есть что-то, что работает лучше, чем то, что мы делаем, мы хотели бы услышать об этом.Пожалуйста, присылайте нам фотографии и впечатления, которые у вас были, облицовывая ваши купола Ваша помощь очень ценится.

25 апреля 2008 г.

,

Как прикрепить Airform

Обращаться с осторожностью

Airform - это высокотехнологичная структура ткани, с которой следует обращаться с большой осторожностью. Многие факторы входят в его привязанность к конкретному фундаменту.

Убедитесь, что арматура согнута по основанию, чтобы не порвать вертолет во время накачивания. Поместите расходные материалы или инструменты, которые нельзя пропустить через шлюз, в пределах зоны основания и крышки.

Для одиночных куполов Airform сворачивается с воздушным затвором и воздушной трубкой в ​​центре снизу.Поэтому Airform должен быть размещен в месте нахождения шлюза перед его развертыванием. Для самолетов с несколькими куполами должна быть включена схема расположения. Продолжайте развернуть Airform к центру и разверните.

Тщательно измерьте окружность основания. Убедитесь, что край Airform равномерно распределен вокруг основания. Затем совместите швы с отметками на основании.

Выкладываю

Airform должен быть расположен над фундаментом.Вся окружность фундамента может быть закрыта до того, как будут закреплены какие-либо хомуты. Это должно позволить любую необходимую корректировку выравнивания Airform к основанию.

Убедитесь, что вы прикрепляете Airform с одной стороны, а затем с другой. Затем прикрепите четверти точек и их противоположности и продолжайте равномерно все вокруг. Всегда совпадать с точками крови. (Если вы начинаете с одного места и идете по кругу, вы будете ошибаться почти каждый раз). Для куполов с аугментами сначала установите края аугментов, а затем заполните.Airform будет растягиваться, чтобы соответствовать фундаменту, если вы соответствуете отдельным точкам.

Веревка в нижней части Airform должна быть спущена на три дюйма. Хомуты расположены над веревкой и закреплены бетонными болтами и винтами. Расстояние между креплениями должно составлять от 6 до 24 дюймов в центре в зависимости от давления и типа используемого крепления. Для небольших куполов расстояние может быть до 24 дюймов в центре. (Больше, как правило, лучше, чем меньше.)

Для больших куполов расстояние должно быть 6 дюймов в центре.Крепеж Tapcon отлично подходит для куполов. Также есть несколько других типов, которые хорошо работают. Для больших куполов - 150 ’или больше - рассмотрите бетонные анкеры 3/8” или даже 1/2 ”. Канат можно закрепить с помощью зажимов, но для больших куполов необходимо использовать анкеры через двойную ткань, которая удерживает веревку на месте, если используются зажимы.

Затем воздушный шлюз прикрепляется к соответствующему отверстию. Если по какой-либо причине ваш Airform свободно прилегает к фундаменту, тогда важно, чтобы вы натянули провисание к центру шлюза и сложили защелку там или в центре основного отверстия, такого как двойная дверь.

После того, как Airform установлен на место, закреплен болтами и осмотрен, его можно надуть. Надуйте как можно меньше ветра и так быстро, как это имеет смысл. Осмотрите периметр по мере роста инфляции. Следите за зависаниями Airform.

Примечание: Мы впервые опубликовали эту статью в нашем обзоре лета 1998 года и обновили ее в июле 2007 года.

,
