Самые популярные схемы систем отопления частных домов — VashSlesar.ru

Многие люди, проживающие в частных домах, имеют свои преимущества перед городскими жителями, у которых имеются свои квартиры. Но вместе с преимуществами они имеют также и свои недостатки, один из которых заключается в необходимости установки индивидуальной системы отопления. Но перед тем, как ее установить, ее необходимо вначале выбрать.

Варианты схем отопления

В настоящее время существуют различные виды отопления и часто они имеют разные схемы разводки системы обогрева жилья. Некоторые из них используются более часто, а другие — не так часто. Следует также иметь в виду, что некоторые жильцы совмещают 2 или даже 3 вида обогрева, чтобы иметь альтернативу при форс-мажорных обстоятельствах.

Но вопрос выбора схемы отопления в частном доме должен решаться еще перед самым началом строительных работ, так как для труб магистрали необходимо будет сразу оставлять отверстия в перегородках. Для того, чтобы знать, какой же именно вариант подобрать, следует знать, какие на сегодня существуют схемы систем отопления.

Печной вид обогрева помещения не стоит брать во внимание, так как этот вариант используется сегодня только в том случае, когда не имеется возможности использовать остальные, более эффективные. Поэтому, все способы отопления загородных домов можно разделить на две основные категории:

• с наличием котельной;
• без котельной.

Если имеется котельная установка, то это предусматривает использования таких систем отопления:

• газовое;
• электрическое;
• жидкотопливное;
• твердотопливное.

Для того, чтобы обогрев дома был более эффективным, схема отопления должна иметь определенный под топливо котел и подключенный к нему контур с разводкой по всем помещениям. Контур должен быть рассчитан на жидкий теплоноситель.

Если не используется котельная установка, то обогрев помещений осуществляется при помощи следующих вариантов:

• греющего электрокабеля;
• электрических матов;
• инфракрасного пленочного обогрева;
• солнечных батарей.

Наиболее распространенная схема отопления

Для обогрева любого частного дома очень важно подобрать схему отопления и сделать правильно разводку контура. Очень тщательно необходимо выбирать котел, трубы, а также и радиаторы, но больше проблем может возникнуть со схемой разводки магистрали. Это повлияет не только на то, во сколько обойдется система отопления, но также на качество ее работы и удобство обслуживания.

Тепло должно равномерно распределиться по всем комнатам и схема разводки не должна негативно повлиять на дизайн помещения. Наиболее популярными в последнее время являются независимые системы обогрева частных домов. Их особенностью является то, что имеется возможность частичного отопления здания. Это выражается в том, что если какое помещение не так часто используется, то в нем можно или ограничить, или же полностью отключить обогрев.

«Сердцем» всей схемы отопления является нагревательный котел. Если брать во внимание используемое для него топливо, то наиболее популярным является газовый котел, так как газ является наиболее доступным и дешевым видом топлива. Но это в том случае, когда в данном поселке проходит газовая магистраль. Стоит сказать сразу, что какой бы не был использован котел, в обогреве помещений главную роль играет система разводки контура с жидким теплоносителем.

На сегодняшний день наиболее распространенными и эффективными вариантами обогрева помещений являются два вида:

• Водяной обогрев с естественной циркуляцией теплоносителя.
• Принудительная, автоматическая циркуляция теплоносителя.

Но стоит сразу же сказать, что как первый вариант, также и второй может быть выполнен в однотрубном или же двухтрубном исполнении.

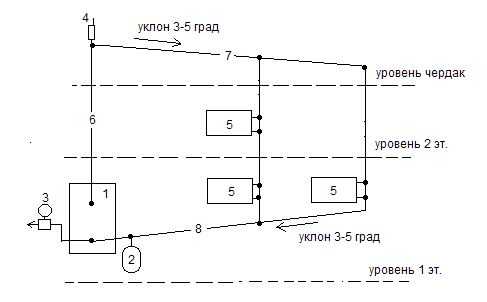

Водяное отопление, имеющее естественную циркуляцию теплоносителя

Это самая простая и доступная конструкция водяного обогрева дома, и ее монтаж можно произвести своими руками. Здесь схема разводки довольно простая, проектирование и монтаж можно сделать самостоятельно. К тому же, все материалы и комплектующие доступны в продаже.

Принцип работы такого водяного обогрева довольно простой: вода, нагретая в котле, поднимается вверх по магистрали и оттуда уже идет по всему трубопроводу. Назад вода возвращается в охлажденном виде и в котле она снова нагревается. Таким способом происходит естественная циркуляция теплоносителя.

Но при использовании такой схемы разводки необходимо учитывать то, что магистраль трубы должна прокладываться под определенным уклоном. Для естественной циркуляции достаточно будет сделать уклон до 5 градусов на 1 погонный метр (это приблизительно 10 мм). Если не будет уклона, то обогрев будет работать, но для того, чтобы система работала более качественно, потребуется использовать больше горючего для нагрева теплоносителя.

Трубопровод может использоваться разного диаметра, — здесь все зависит от того, какой именно будет использоваться котел, а также и радиаторы. Магистраль, по которой теплоноситель подается к радиаторам от котла, должна иметь максимальный уклон. А обратка, которая идет в теплогенератор, должна входить в него как можно ниже по отношению к радиаторам, — это необходимо соблюдать для того, чтобы циркуляция теплоносителя происходила как можно более эффективно.

Очень важным элементом при естественной циркуляции является расширительный бачок. Он должен быть установлен как можно выше, — наилучшим вариантом будет чердак здания. Но необходимо учитывать то, что во многих зданиях чердачное помещение не отапливается, поэтому следует позаботиться о том, чтобы бачок был хорошо утеплен.

При этом варианте водяного отопления частного дома можно применять не только металлические, но также и пластиковые трубы. Этот вариант даже предпочтительнее, так как не надо использовать сварочного аппарата, да и пластик легче, чем металл, поэтому и монтаж будет произведен быстрее.

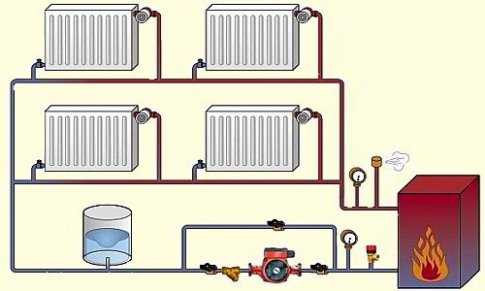

Принудительная циркуляция теплоносителя

Отличительной особенностью данного вида обогрева загородного дома является наличие в системе специального циркуляционного насоса. При использовании такого насоса теплоноситель более эффективно и быстро подается по всей магистрали. Очень важно и то, что благодаря такому насосу разводку магистрали можно производить и в двухэтажном доме, так как вода будет подаваться даже в самую высокую точку дома, и при этом не будет происходить потеря тепла.

При использовании такой системы уклон магистральных труб можно и не соблюдать. Следует учитывать и то, что эффективность обогрева помещений при использовании принудительной циркуляции теплоносителя можно увеличить до 30% по сравнению с естественной циркуляцией. Здесь лучше использовать не расширительный бачок, а гидроаккумулирующую емкость.

Но стоит учитывать, что в этом случае может увеличиться и давление в системе до 2 атм, поэтому потребуется установить манометр для контроля, а также предохранительные и воздушные клапаны. С обеих сторон насоса должны быть установлены запорные клапаны, чтобы при необходимости можно было перекрывать подачу теплоносителя в систему.

Виды разводки магистрали

Используя водяной обогрев помещений, можно выбрать один из вариантов разводки трубопровода:

• Однотрубный вариант — часто в народе называют такую схему отопления «Ленинградкой». Здесь при помощи одной трубы соединяются все обогреватели в помещениях. Такая схема является очень простой и для ее осуществления необходимы минимальные как финансовые, так и трудовые затраты. Но здесь имеется один недостаток: нагревание всех радиаторов происходит неравномерно. К тому же не получится и температуру регулировать в радиаторах.
• Двухтрубный вариант — здесь радиаторы соединяются при помощи двух труб, которые монтируются параллельно друг ко другу. В этом случае помещения могут прогреваться намного быстрее, температуру радиаторов можно регулировать и разводка не представляет большой сложности.

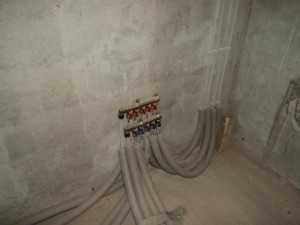

• Коллекторное расположение труб — здесь имеется собственный как подающий, также и обратный трубопровод. Он соединяется в одно целое специальными распределительными коллекторами. Особенностью этого вида является то, что с его помощью можно полностью контролировать радиаторы во всех помещениях из одного распределительного шкафа. Отличается также и красивым внешним видом.

Заключение

Хотя на сегодняшний день имеются различные виды отопления частного дома, но наиболее эффективным и доступным является обогрев помещений при помощи водяного отопления. К тому же в последнее время появились более новые котлы и радиаторы, что существенно повысило эффективность обогрева частного дома.

vashslesar.ru

Схема отопления в частном доме – какой вариант выбрать

Схема системы отопления

Существуют разнообразные схемы отопления в частных домах. Каждая – со своими эксплуатационными характеристиками, преимуществами и минусами. Прежде чем начинать монтаж нужно в каждом конкретном случае сделать расчет системы отопления частного дома, где схема прокладки труб будет максимально эффективно.

Схема отопления – классификация и виды

Устройство отопительных схем осуществляется по двум основным параметрам:

• Способу циркуляции теплоносителя.
• Варианту разводки трубопровода.

Отопление по способу циркуляции воды

По способу движения теплоносителя в контуре системы имеется схема типового вида с естественной циркуляцией теплоносителя, и схема с принудительным его движением. В основе естественных, или гравитационных, схем лежит разница в плотности воды. Нагретый теплоноситель имеет меньшую плотность, в результате чего происходит его вытеснение в контур обратным ходом. Для обеспечения самотечного движения жидкости трубопровод укладывается под небольшим уклоном.

Основное преимущество гравитационных систем отопления частного дома в том, что устройство не включает в себя сложного оборудования и агрегатов. Схема очень просто монтируется, и кроме этого она независима от других инженерных сетей. Несмотря на превосходство, обеспечиваемое простотой, подобное устройство отопительной системы имеет существенное ограничение. Ее нельзя использовать в домах большой площади, так как самотечное движение теплоносителя может быть обеспечено только в контуре средней длиной около 30 метров, поскольку мощности котла, измеряемой в квт, не хватит для большей длины контура.

Насосная схема, как видно из названия, включает в себя циркуляционный насос, обеспечивающий принудительное движение теплоносителя. Применение таких систем ничем не ограничивается, кроме необходимости бесперебойного электропитания насосного оборудования и определенной мощности в квт.

Схема разводки труб

По этому параметру выделяют однотрубную, двухтрубную и коллекторную схемы отопления дома. В однотрубных системах все элементы подключаются последовательно. Теплоноситель выходит из котла, поступает в магистраль и обходит все приборы друг за другом. Подобные системы отличает простота монтажа и немалая экономия на материалах, но и недостатков в ней немало.

Основной минус заключается в самой конструкции системы. Проходя последовательно через ее элементы, теплоноситель остывает. В результате тепло отдается неравномерно. Невозможно при таких системах обеспечить и регулировку теплоотдачи.

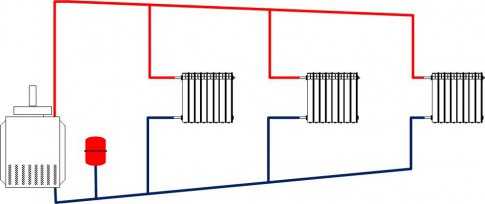

Двухтрубные схемы отличаются наличием двух труб, подключенных к отопительным приборам – верхняя прямого тока и нижняя обратного тока. Такой способ подключения радиаторов позволяет регулировать теплоотдачу и управлять расходом теплоносителя. В зависимости от способа монтажа магистрали выделяют горизонтальные и вертикальные системы.

Коллекторные схемы – самые энергоэффективные. Их особенность – наличие труб прямого и обратного хода для каждого радиатора. У нагревателя трубы сходятся. Балансировка системы перед ее пуском в эксплуатацию обеспечивает максимально равномерную отдачу тепла. В ходе балансировки в каждой петле настраивается необходимый расход жидкости.

Основные правила расчета

Обратите внимание! Система отопления – это инженерный комплекс, включающий в себя различное оборудование, обеспечивающее доставку тепловой энергии в помещение.

Система отопления частного дома

Эффективность отопительной системы напрямую зависит не только, а порой и не столько от качества ее монтажа, сколько от правильного расчёта отопления дома. Принято делать расчет для отопления в КВт исходя из данных на 10 кубометров.

Выбор котельного оборудования

Сердце любой отопительной системы – котел. Расчет системы для отопления частного дома всегда начинается с выбора типа котельного оборудования и определения оптимальной его мощности, измеряемой в квт. При расчете отопления для частного дома мощность котла определяется по формуле исходя из общей площади помещения и удельной мощности в квт, которая будет различаться в зависимости от климатической зоны местности.

Следующий шаг – подбор оптимальной схемы отопления. По данному параметру расчет системы отопления для частных домов выполняется исходя из эксплуатационных характеристик, присущих каждой схеме. Гравитационные и однотрубные системы не применяются для обогрева больших домов, так как их теплоотдачи для этого недостаточно. В то же время для небольшой дачи они будут идеальны за счет своей простоты.

Трубы

Для монтажа отопительных систем применяются медные, стальные, металлопластиковые и пластиковые трубы. Несмотря на то что медные трубы обладают очень высокой энергоэффективностью, они дорогостоящие, поэтому применяются редко. Стальные трубы тоже используются все реже. Их довольно сложно монтировать, и они подвержены коррозии. Неплохим аналогом стального трубопроката являются оцинкованные трубы.

Пластиковый трубопрокат – прочный, надежный и отличается долговечностью эксплуатации. Кроме того, он не подвержен негативному воздействию и характеризуется малыми показателями гидравлического сопротивления.

Важно! Для частных загородных домов они являются предпочтительным вариантом еще и потому, что монтировать их можно самостоятельно – никаких специальных навыков или сложного оборудования для этого не требуется.

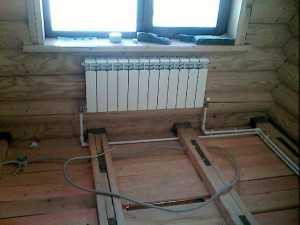

Монтаж труб в деревянном доме

Технические характеристики используемых труб обязательно должны учитываться при расчёте системы отопления частного дома. Например, полипропиленовый трубопровод способен выдержать долговременный нагрев до 1000 градусов. Для медных труб этот показатель будет составлять уже 2000 градусов.

Метраж трубопровода – еще один важный фактор в расчете отопления дома. Он зависит от схемы системы отопления и мощности отопительного котла в квт.

Радиаторы

Посредством радиаторов тепловая энергия передается в помещение. В зависимости от конструкции они делятся на несколько типов:

• Конвективные.
• Радиационные.
• Конвективно-радиационные.

Чаще всего в загородных домах применяются конвективные и конвективно-радиационные батареи. При расчете радиаторов теплоотдача каждой секции делится на коэффициент 100. Полученная цифра покажет, какую площадь способна эффективно обогреть одна секция. Исходя из площади дома, определяется необходимое количество секций.

Заключение

Правильный расчет схемы отопления загородного дома поможет обеспечить не только комфортное проживание, но и энергоэффективность всей системы, а также снизить затраты на отопление. Несмотря на то что значительную часть расчетов можно сделать самостоятельно, лучше доверить эту работу специалистам, которые будут составлять проект инженерных сетей.

remontmechty.ru

Отопление частного дома — все схемы отопительных систем

Схемой отопления называют графический документ, на котором с помощью условных обозначений представлены все элементы системы отопления, а также связи между ними. Выбор схемы означает выбор способа подключения отопительных приборов, их расположение, а также выбор направления движения теплоносителя.

В небольшом частном доме схему отопления можно разработать самостоятельно. Для этого нужно знать, что любая отопительная система является замкнутой.  В примитивном виде она может быть представлена в виде кольца из труб, по которому горячая вода (теплоноситель) движется от котла, поступает в отопительные приборы, задерживается в них некоторое время, отдавая при этом запасы тепловой энергии окружающей среде, а затем вновь поступает в котел. Затем цикл повторяется.

При этом говорят, что вода, называемая также теплоносителем, циркулирует по контуру отопительной системы,  в который входят следующие составные части:

• Котел
• Радиаторы (батареи)
• Соединительные трубы
• Расширительный бачок
• Вентили и задвижки
• Циркуляционный насос (только для систем с принудительной циркуляцией теплоносителя)

Движение теплоносителя в контуре отопления может быть:

• Самотечным, происходящим за счет естественной конвекции. В этом случае говорят о самотечной системе отопления и о естественной циркуляции теплоносителя
• Принудительным, происходящим за счет работы циркуляционного насоса. В этом случае говорят об отопительной системе с принудительной циркуляцией теплоносителя

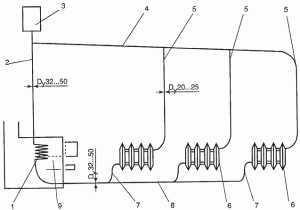

Плюсы и минусы самотечной схемы отопления

В самотечной системе отопления нагретая в котле вода устремляется вверх, а затем поступает в отопительные приборы, проходит через них, отдавая тепло, и стекает в обратный трубопровод, по которому направляется вновь в котел. Движение воды обеспечено также небольшим уклоном подающего и обратного трубопровода, а также использование труб разного диаметра, большего для обратки и меньшего для подачи горячей воды.

Для справки: обратка или обратный трубопровод, по которому остывший теплоноситель поступает в котел. Подача-это трубопровод, по которому горячая вода выходит из котла.

Отличительной особенностью самотечной системы отопления является наличие открытого, сообщающегося с атмосферой, расширительного бака, установленного в самой верхней части трубопровода. Он предназначен для сбора части теплоносителя при его нагреве, неизбежно сопровождающемся увеличением объема жидкости. С помощью расширительного бака, наполненного водой, в контуре отопления создается гидравлический напор, необходимый для движения жидкости.

При остывании теплоносителя его объем уменьшается. При этом часть жидкости из расширительного бака вновь поступает в систему, обеспечивая целостность и непрерывность циркулирующего потока теплоносителя.

Среди достоинств самотечной системы отопления следует выделить:

• Равномерное распределение тепла
• Устойчивость работы
• Независимость от электрической сети
• Увы, недостатков у такой системы на много больше, чем достоинств:
• Сложность проведения монтажа: необходимо соблюдать угол наклона трубопроводов
• Большая протяженность трубопровода и необходимость использования труб различного диаметра
• Высокая инерционность системы, что снижает возможность управления процессом отопления
• Необходимость нагрева теплоносителя до высоких температур, что препятствует использованию современных материалов
• Большой внутренний объем системы
• Невозможность подключения систем «теплого пола»

Принудительное движение теплоносителя в доме

В частном доме можно также использовать схемы отопления с принудительным движением теплоносителя, создаваемым циркуляционным насосом, подключенным к электрической сети. Для ее реализации можно использовать любые трубы, в том числе и полипропиленовые, а также любой способ  подключения отопительных приборов.

В системах с принудительным движением теплоносителя применяется закрытый расширительный бак, который может монтироваться в любом месте, но в большинстве случаев устанавливается в непосредственной близости к котлу.  Такие системы отопления частного дома также называют закрытыми, в отличие от систем с естественным движением теплоносителя, называемых открытыми.



Следует обратить внимание на то, что схема подключения радиаторов в закрытых системах может быть любой.

Схемы подключения радиаторов в частном доме

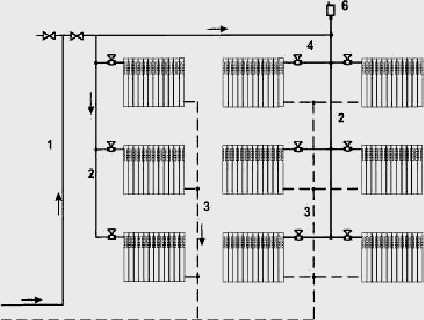

Двухтрубная вертикальная схема

Этот принцип подключения отопительных приборов чаще всего используется в многоэтажных домах. Горячая вода подается по вертикальной трубе вверх (по стояку), проходит через радиаторы, а затем стекает вниз. Схема применима в системах с принудительной и с естественной циркуляцией теплоносителя, но более эффективна при наличии циркуляционного насоса.

Ее несомненным достоинством является возможность раздельного регулирования нагрева отопительных приборов. Для этого на подающей трубе устанавливается регулировочный кран, позволяющий менять расход теплоносителя. Запорная аппаратура на обратной трубе не устанавливается.

Недостатком такой разводки является двойной расход труб для подачи и для обратки.

Для одноэтажных частных домов более приемлемы двухтрубные горизонтальные схемы.

Коллекторная схема отопления

В ней теплоноситель распределяется по радиаторам через коллектор, что обеспечивает равномерный прогрев помещений, а также позволяет отапливать дома практически любой конфигурации и площади. Коллекторная схема также позволяет регулировать степень нагрева отопительных приборов, меняя расход теплоносителя и скорость его движения с помощью запорной аппаратуры.

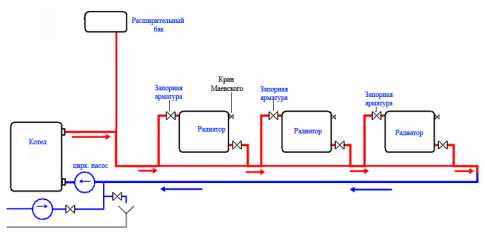

Однотрубная схема отопления

Этот способ разводки теплоносителя является самым простым и при этом эффективным. Схема проста в реализации, но ее недостатком является неравномерность прогрева помещения. Дело в том, что теплоноситель по мере движения остывает и к последнему отопительному прибору подается со значительно меньшей температурой, чем к первому.

Исправить положение можно добавив байпасную (обводную) линию меньшего диаметра и установив на каждом отопительном приборе регулировочный кран. Такую систему часто называют «ленинградкой».

Видео обзор — виды, типы радиаторного отопления дома
