Чем рискуют владельцы «трапов» в санузлах квартир?

1. Блоги

Почему это вдруг считается незаконной перепланировкой, если все кругом так делают?

Даже многие представители дизайнерского цеха не понимают, в чем суть вопроса: «Конечно, трап (слив в пол) в ванной комнате делать можно — давно так делаем. А что такого, за пределы мокрых зон же не выходим». Только вот дело в том, что трап в ванной многоквартирного дома может стать помехой при продаже квартиры. Почему? Из-за некорректной формулировки, которую можно понять двумя способами. — Объясняем жильцам квартир с переделанными санузлами и тем, кто только только планирует трап: что учесть, чтобы не нарушить закон.

Что говорит закон
В примечании к пункту 8.4.3 свода правил 30.13330.2012 (он же — п. 16.8 СНиП 2.04.01-85*) «Внутренний водопровод и канализация зданий» сказано: «В ванных и душевых комнатах жилых зданий трапы не устанавливаются». Это «не устанавливаются» можно трактовать двояко — и как «не обязаны» (застройщики) и как «нельзя». Юристы, занимающиеся согласованием перепланировок, предупреждают: в жилинспекциях устройство трапа в городских квартирах не всегда считают законной операцией. «Это связано с закрытым доступам к трубам и невозможностью провести ремонт (или ревизию) без вскрытия перекрытий, — объясняет дизайнер Анна Кларк. — Получается, что без проблем с законом устанавливать трапы можно только в индивидуальных домах».

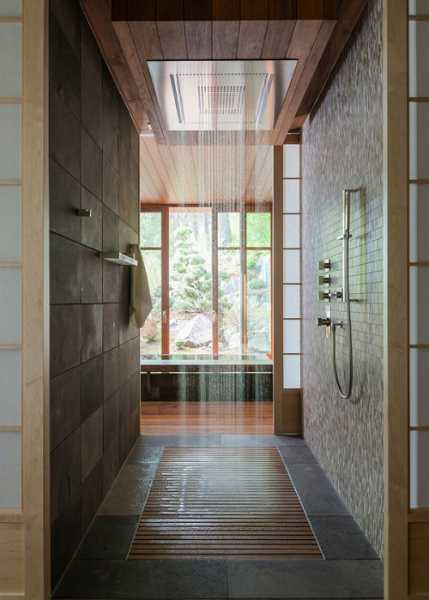

На фото: Лейка душа вмонтирована в деревянный потолок, вместо поддона — трап в полу из узорчатой плитки

Другая причина возможного отказа в согласовании перепланировки — повышение нагрузки на плиту перекрытия, поскольку коммуникации, как правило, заливаются в бетонную стяжку. «Если обойти моменты, связанные с повышением нагрузки на перекрытие и доступом к инженерным коммуникациям — например, сделать душевой поддон на каркасе, люк для доступа к трубам, предоставить чертежи, разрезы и расчеты, получить разрешение от автора проекта дома, то это решение можно узаконить. Но очень много «если», — предупреждает Алёна Горшкова, архитектор.

По мнению дизайнера Наталии Верятиной, можно также «попробовать согласовать устройство трапа без заделки в бетон, используя легкие плиты из армированного вспененного полистирола или пенобетона. Как вариант — сделать поддон с доступом к инженерным коммуникациям и обложить его плиткой».

И что, нагрузка действительно велика?

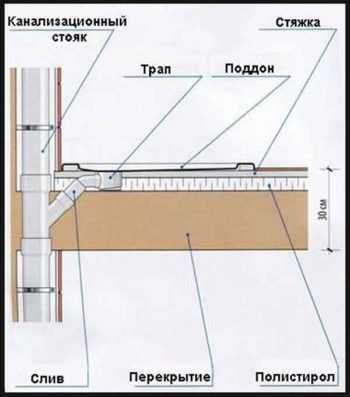

Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень повысится на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита стяжка может запросто весить 200-300 кг на 1 кв.м. К этому добавится вес клея, плитки. Максимальная нагрузка на перекрытие в среднем составляет 800 кг на 1 кв.м (смотрите на маркировку плиты). Иными словами, продавить плиту, заливая трап, сложно. Но и думать, что материалы ничего не весят, — странно.

Вывод: Операция по созданию трапа должна начинаться с инженерных расчетов. Цель — понять: допустимо ли так сильно увеличить нагрузку на плиту перекрытия?

Наташа Ерошенко

«Сама по себе нагрузка на плиту при возведении трапа не особенно существенна, — говорит дизайнер Полина Иванова. — Но чтобы сделать хотя бы минимальный уклон для слива воды (2 см высоты на 1 пог.м), понадобится выравнивающий слой толщиной от 10 см и выше. Тех 3-4 см, которые дают строители, понижая пол в ванной от уровня пола в квартире, не хватает для сооружения полноценного отвода воды». Это значит, что образуется и перепад высот на пороге. На фото видно, каким он мог быть, если бы поднимали всю ванную.

Для чего вам трап
«Необязательно поднимать пол во всей ванной, достаточно поднять уровень только под душевой кабиной и сделать ступеньку», — предлагает дизайнер Наталья Краснобородько. Это решение оправданно, если трап вы задумали для организации душевого поддона «в строительном исполнении» — то есть без магазинной кабины или пластикового поддона. Но не поможет, если трап нужен для приема аварийных стоков — как принято в Европе.

Впрочем, для защиты от протечек организация трапа и пола под уклоном во всей ванной — мера сомнительная. «Трап в ванной комнате удастся сделать только за счет поднятия уровня пола, то есть на входе мы получим не просто ступень, а подъем на другой уровень пола, что выглядит бессмысленным. Утапливать трап в перекрытия запрещено!», — напоминает архитектор Анна Жемерева.
Даже если кому-то удастся подкупить соседей и вывести фановую трубу на этаж ниже, такую перепланировку никогда не согласуют.

Так что, пожалуй, выгоднее не нарушать закон, а сделать порожек, гидроизоляцию по всей квартире и поставить систему защиты от протечек, которая автоматически перекроет подачу воды.

Душевая кабина в строительном исполнении: что учесть
Этот вариант часто выглядит оптимальным. Во-первых, красиво. «Готовая душевая кабина из магазина всегда смотрится более дешево, не попадает четко в нужные габариты, визуально занимает много пространства, — говорит дизайнер Елена Маркина. — Со временем створки расшатываются, начинают протекать. В отличие от нее индивидуальная душевая с трапом чаще всего отделывается такой же плиткой, как и весь санузел, отделяется прозрачными стеклянными перегородками и занимает ровно ту площадь, которую под нее отвели, не загромождая помещение визуально».

Во-вторых, такой душ можно сделать под свои габариты или встроить в острый угол. Если в ванной теплый пол, то даже шторки не потребуется — разлетевшиеся брызги быстро высохнут. Можно даже попробовать узаконить конструкцию — перегруз плиты перекрытия исключен, стены закрыты стеклянными «шторками», осталось продумать быстрый доступ к сливной арматуре.

Чем ближе будет располагаться решетка трапа к канализационному отводу, тем лучше. «Учитывайте уклон сливной трубы. Чем дальше поддон от стояка, тем выше получится трап — будет неудобно пользоваться», — советует архитектор Артём Юмагулов.

«Важно, чтобы был низкий ввод в сам стояк, обеспечивающий нужный уклон от трапа, — добавляет дизайнер Наталия Верятина. — Кроме того, сухой гидрозатвор с шариком-поплавком и обратный клапан для предотвращения подтекания воды из раковины или стиральной машины. Рекомендую также делать бортик в пару сантиметров по границе душевой зоны, особенно если есть необходимость залпом сливать в трап воду из ведра или из тазика. Для обычной квартиры эффектные решения с открытой душевой на одном уровне с полом спорны с практической и технической точки зрения — в отличие от гостиниц и коттеджей, где для них заранее сделаны отдельные стояки и занижения в перекрытиях».

Стандартная высота бортика в душевой — 4 см, выше — уже неудобно. Не забывайте про наклон в сторону слива. На полу не должно быть ям — иначе в них будет оставаться вода. Напольное покрытие выбирайте нескользящее.

Важно: «не надейтесь на застройщика — делайте качественную гидроизоляцию пола под трап, заводя ее на стены — 30 см от пола», — напоминает дизайнер Натали Леонова. Стены душевого отсека следует полностью обработать гидроизоляционным составом.

При выборе трапа или душевого лотка смотрите на его пропускную способность: чем больше, тем лучше. Ориентируйтесь на свой душ. Если он у вас «тропический», то может лить и 30 л в минуту— значит, трап лучше брать с запасом.

Совет: В среднем трап меняется через 10 лет. Если вы не собираетесь вместе с трапом ремонтировать всю ванную, оставьте про запас напольную плитку.

Если трап — то теплый пол
Часто можно встретить разумный совет: пол в ванных с трапом нужно обязательно делать с подогревом. Тогда вся влага моментально будет испаряться с поверхностей. Но есть нюанс: в трапах с гидрозатвором (сифоном) от запаха канализации спасает водяная пробка в трубе. Теплый пол заставляет ее испаряться — в комнате начинает вонять. Чем больше запас гидрозатвора, тем медленнее высыхает вода — но и тем выше трап. Победить эту проблему поможет сухой затвор или совет регулярно подливать воду в «мокрый» сифон. Неизвестно что лучше — сухие затворы, по отзывам, чаще забиваются. Но если вы редко пользуетесь душем и часто уезжаете, то сухой затвор предпочтительнее.

И вообще, если не собираетесь пользоваться трапом регулярно, лучше его не ставить.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Другие матреиалы сайта

Показать ещё

sam.mirtesen.ru

Душ-трап

При ремонте квартиры с перепланировкой важно воплощать согласованные проектные решения, не выходя за рамки проекта и не нарушая жилищного законодательства, а также строительных норм и правил.

Одним из довольно распостраненных нарушений при перепланировке является установка трапа для душа.

Сливной трап для душа запрещен в том виде, в котором его обычно устраивают большинство собственников квартир.

Монтаж трапа для душа нарушает соответствующие нормы и жилищное законодательство по следующим пункутам:

• Превышение допустимых нагрузок на плиту перекрытия — как правило, душ-трап изготавливается прямо на месте путем залития цементным раствором, а не из легких конструкций.
• Замуровывание сливного патрубка и подводящих труб, без обеспечения доступа к обслуживанию: в случае чего невозможно будет определить место протечки.

Примеры монтажа трапа для душа с нарушениями:

Бывают случаи, когда собственник решает пойти дальше, и без согласования устраивает трап для ванной, путем заливки значительного слоя бетона, как результат, допустимые нагрузки на перекрытия вырастают в разы, что может стать причиной аварийной ситуации.

Устройство душ-трапа

Как устроить трап для душа в соответствии с нормами и правилами:

1. Установка съемного душевого поддона:

• не создает сверхнормативной нагрузки на перекрытия
• сохраняет доступ к зоне слива, и возможность устранения неисправностей, в случае протечки

2. Установка «готовой» душевой кабины

Примеры «правильной» установки душа-трапа:

Оптимальный вариант установки душ-трапа с съемным поддоном:

---

В данном примере мы представляем просто таки потрясающий по своей инженерной мысли и технологическому исполнению душевой поддон.

Данный проект был реализован одной из наших заказчиц, которая согласовывала перепланировку самостоятельно, у нас же она просто заказал проектную документацию.

И когда, после ремонта, она вернулась к нам подписывать акты о завершенном переустройстве и показала как все было сделано, то мы пришли прямо таки в неописуемый восторг, настолько продуманно, изящно и главное что согласуемо было решение.

Итого, в начале мы покажем планировку квартиры.

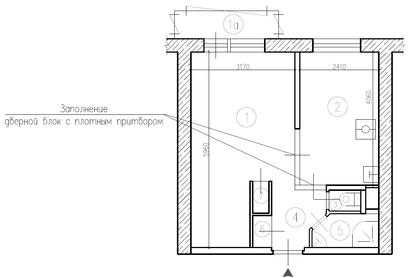

Ниже мы видим план квартиры «до перепланировки» с план из согласованной проектной документации. Нас интересует зона ванной.

           План до перепланировки                                      План после перепланировки

Как мы уже понимаем «души-трапы» в жилых квартирах запрещены. Но в данном случае у нас не душ-трап. Ведь у нас все инженерные коммуникации доступны для обслуживания и не замурованы в пол.

Как это получилось.

Слив воды идет в стене между ванной и санузлом, по направлению к санузлу. В санузле есть небольшая «коробочка», при открытии которой мы видем совершенно нормальный и доступный для обслуживания слив который идет в канализацию.

Пол же душевой кабины выполнен из поддона обложенного плиткой, причем поддон стоит на легкой конструкции из вспененного пенополистерола, вследствии чего у нас нет увеличения нагрузки на перекрытие.

В результате установка подобной конструкции не возникает дополнительной нагрузки на перекрытия, каналы слива остаются доступными для проверки.

Но на этом наше удивление не прекратилось, этот же заказчик в этой же квартире установил еще и удивительную по конструктиву и красоте перегородку отделяющую газифицированную кухню от жилой комнаты.

Ее пример можно видеть на данной странице.

А вот еще один удачный пример устройства душевой зоны при перепланировке квартиры в многоэтажном доме.

В данном случае собственник жилья установил душевой поддон в совмещенном санузле. Всю конструкцию по согласованному в жилищной инспекции проекту смонтировали напротив раковины и унитаза.

Этот пластиковый безбарьерный поддон для душа не покупали в готовом виде, а делали на заказ. При его установке в качестве опоры использовали специальные ножки. Высота ножек позволяет иметь беспрепятственный доступ к инженерным коммуникациям для их обслуживания. Чтобы сливной патрубок и подводящие трубы скрыть, использовали легкоснимаемый бортик.

Такое устройство поддона, во-первых, сохранило доступ к зоне слива и возможность устранения протечки воды, а, во-вторых, не превысило сверхнормативной нагрузки на перекрытие.

Боковую перегородку душа собрали из пеноблоков. Провели облицовку стен кафелем «под ламинат». Стыки между поддоном и перегородками покрыли герметиком. Кроме того, места соединения плоского поддона со стенами и сами стены до высоты расположения душевой лейки обработали специальным гидроизоляционным материалом.

В итоге получился компактный бокс, занимающий минимум пространства и позволяющий комфортно принять душ.

---

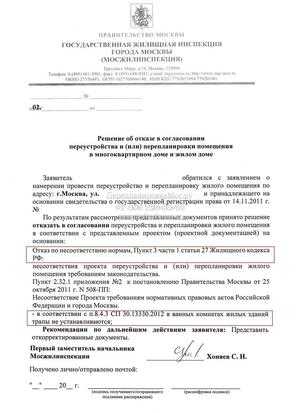

Примеры отказов при установке душа-трапа:

Ссылка на нормативные докумненты при отказе:

СП 30.13330.2012. Внутренний водопровод и канализация зданий

8.4.3 Трапы следует устанавливать:
диаметром 50 мм — в душевых на 1 — 2 душа, диаметром 100 мм — на 3 — 4 душа;
диаметром 50 мм — в полу общественных туалетов при номерах гостиниц, санаториев, кемпингов, турбаз, в общественных туалетах с тремя и более унитазами и писсуарами;
в общественных умывальных — с пятью умывальниками и более;
диаметром 100 мм — в мусорокамерах жилых зданий;

в производственных помещениях — при необходимости мокрой уборки полов или для производственных целей;
в помещениях личной гигиены женщин.

Примечания:
1 В лотке душевого помещения допускается устанавливать один трап не более чем на 8 душей.
2 В ванных и душевых комнатах жилых зданий и номерах гостиниц, пансионатов трапы не устанавливаются.
8.4.4 Уклон пола в общественных душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
8.4.5 Высота установки санитарных приборов от уровня чистого пола должна соответствовать размерам, указанным в таблице 13.

www.pereplanirovkamos.ru

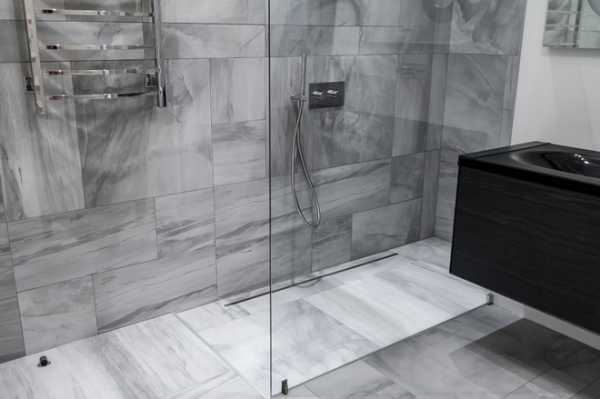

Душевая из плитки без поддона + фото

Минимализм как течение, стиль и способ придать старым идеям новую форму, наконец-то добрался до душевых и ванных комнат. Идея построить душевой уголок без поддона стала одной из наиболее популярных новаций стиля. Сделать душевую без поддона несложно, но потребуются твердые навыки в работе с керамической плиткой и точное соблюдение геометрии.

Чем привлекательна конструкция душевой без поддона

Конструктивно душевая без поддона работает так же, как и обычная кабинка с душем. Но вместо привычной ванночки для сбора воды под ногами, водяные потоки стекают прямо на выложенный плиткой пол ванной комнаты и удаляются через водоприемное отверстие трапа.

Нельзя сказать, что в душевой нет поддона. Просто вместо акриловой или чугунной емкости, поднятой над полом душевого бокса на 20-25 см, функции по сбору воды выполняет пол из кафельной плитки, уложенной снебольшим уклоном в сторону трапа. Преимущества такой системы очевидны:

• Под кафельную плитку спрятаны все элементы трапа, сифон и вывод канализационной трубы;
• Убрать и вымыть пространство душевого бокса и ванной комнаты стало намного проще;
• Полезное пространство ванной комнаты визуально увеличилось, из поля зрения убраны лишние «предметы»;
• Правильно скомпонованная душевая из плитки без поддона, фото, выглядит привлекательнее, чем постамент душевой кабины или обычный акриловый водоприемник.

Важно! Появилась возможность установить душевое отделение в относительно небольшой ванной комнате. Кроме того, если вы умеете ложить плитку в ванной комнате, при определенной практике сборки сифонов и трапов реально сделать душевую кабину без поддона своими силами.

Работа по укладке гидроизоляции, монтажу и выравниванию конструкции трапа требует скрупулезного выполнения требований по укладке гидроизоляции. Поэтому выполнение наиболее ответственных этапов стоит доверить специалисту.

Система удаления воды с пола душа бесподдонной схемы

Нормальная работа душа зависит от двух условий – от качества и надежности конструкции трапа и правильного его монтажа. По направлению удаления воды с поверхности плитки пола конструкции разделяют на вертикальные и горизонтальные схемы.

Вертикальный вариант трапа по устройству во многом напоминает обычный слив, но с дополнительными системами гидроизоляции, запирания обратных газов и компенсации теплового расширения. Вертикальный водосброс устанавливают в ванных комнатах частных домов, где можно обеспечить расстояние от выложенного плиткой уклона до канализационных труб в пределах 180-250 мм.

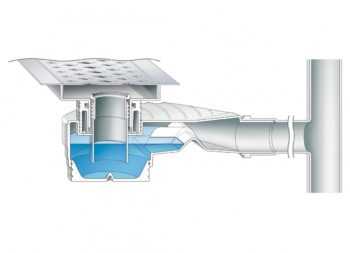

Горизонтальный трап ставят в ванных комнатах квартир многоэтажных домов и зданий. Минимальная монтажная высота таких систем, как Geberit или Viega, составляет всего 90 мм. Такая система позволяет установить траповый водозабор под плитку в душевой зоне без значительного подъема уровня полов.

Промежуточное положение занимает стеновой вариант слива. Принцип действия схож с горизонтальным построением водоотвода, но стой только разницей, что забор воды со стекающей по поверхности душевой плитки осуществляется через отверстие на стыке стены и пола. Из-за отсутствия эффекта воздушных пробок в гидрозатворе через боковые водостоки можно отвести значительно больший объем воды, чем через вертикальный или обычный горизонтальный трап.

К примеру, максимум для вертикального типа составляет до 12 л/мин, для бокового 30-40 л/мин. Чем выше производительность трапа, тем выше его цена. Нередко стоимость боковых водоотводов достигает 350-410 долл.

Как правильно использовать преимущества душевой без поддона

Первое, что бросается в глаза при близком знакомстве с устройством душевой нового типа, это огромное свободное пространство, незанятое, прежде всего, поддоном для сбора воды. Даже для человека крупного телосложения потребное для приятия душа пространство 60-70 см. Если ранее угловая кабина с поддоном внутренними габаритами 70-80 см занимала добрую четверть ванной комнаты, то теперь размеры душевой зоны ограничиваются только площадью стоковой водосборной поверхности плитки.

Что это дает? Прежде всего, изменяется характер наполнения помещения ванной воздухом. В свободном от лишних конструкций помещении ванной комнаты находиться психологически более комфортно. Кроме того, уменьшается количество застойных зон, где воздушные потоки вентиляции не могут удалить пленку конденсата.

Схемы обустройства душевых без поддона

Самый простой вариант обустройства душевого отделения без использования поддона — вынести краны, гусак и сливную систему в угол ванной комнаты. Угловое расположение позволит использовать помещение ванной комнаты наиболее рационально.

Конструкция душевой без напольного поддона позволяет расположить помывочную зону в местах, практически не используемых в ванной комнате, – угловых территориях и местах примыкания к стенам ванной комнаты.

Если в ванной комнате также установлены другие приборы и аксессуары, потребуется установить душевые ограждения из стекла без поддона. Использование перегородок и дверей из стекла дает возможность защитить от разлетающихся капель воды и шампуня свободное пространство комнаты.

Проще всего закрепить на стойках или стеновых кронштейнах специальное термообработанное стекло. Если расположить стеклянную перегородку вдоль стены, то слив можно организовать с помощью пристенного водосбора.

Чтобы брызги не расцвечивали прозрачное полотно стекла следами от мыла и растворенных солей, перегородки и двери можно выполнить из матового полупрозрачного материала.

Идеально, если по условиям планировки помещения ванной комнаты душ можно вынести в отдельную нишу. Такое расположение душевой зоны одновременно с поддоном из плитки пола обеспечит максимально комфортные условия для принятия душа.

Зачастую конструкция межэтажного перекрытия не позволяет установить горизонтальный трап с минимальными требованиями по высоте. Разница по высоте составляет всего несколько сантиметров. В этом случае добавляют стяжку, и плитку выкладывают на пол с небольшим с превышением на требуемую высоту. Чтобы скапливающаяся на полу душевой зоны вода не растекалась по плитке всего помещения ванной комнаты, по периметру душа устанавливают ограждение в виде бортика или уголков.

Так как слив в душевой укладывается на слой бетона под основание плитки, поверхность плиточного поддона в ванной комнате, особенно в зимнее время, может оказаться слишком холодной для комфортного пользования душевой. Поэтому в 70 случаях из 100 под плитку выкладывают систему обогрева в виде тёплого пола.

Сложности установки душевой без поддона

Использование душевой кабины без поддона нельзя назвать массовым, прежде всего из-за того, что большинство квартир в многоэтажных домах плохо приспособлены для использования низкопрофильных систем слива. И дело не только в высоте пола в душевой зоне ванной комнаты:

1. Во-первых, сливная конструкция, уложенная под плитку пола, требует привязки и превышения над общей развязкой канализационных коммуникаций в квартире. То есть, как минимум, водосборник должен располагаться выше горизонта основной трубы на 90-100 мм. Поэтому приходится либо делать капитальный ремонт с переоборудованием канализации, либо поднимать пол и плитку в душевой на требуемую высоту;

2. Во вторых, коробка многоэтажного дома должна пройти этап усадки, чтобы забетонированные под плитку части слива и гидроизоляции пола и стен душевой не деформировало и не разрывало на переходных участках;
3. В третьих, душевая, собранная своими руками без поддона, потребует высокой культуры пользования и обслуживания системы. Даже если водосбор в ванной комнате работает исправно, необходимо проводить профилактическую чистку и удаление мельчайшей пыли и отложений на стенках слива.

Важно! В противном случае проходное сечение сливных труб уменьшается, вода будет застаиваться в виде грязных луж, с выпадением хлопьев шампуня и мыла на стоковой плитке.

Чтобы плитка была не скользкой используют  отделку из мозаики.

Из недостатков бесподдонной душевой существенными являются только два:

• Высокая цена на изделие, разница между сливной системой стандартной душевой кабины и бокса без поддона может отличаться в несколько раз;
• Слишком уж «вылизанная» и оптимизированная конструкция водосборного трапа делает водосборник из плитки душевого отделения капризным к загрязнениям и нарушениям технологии монтажа.

Для обычного сифона конструкция слива из поддона предоставляет 150-200 мм пространства, соответственно, величина водяного столба гидрозатвора позволяет уверенно блокировать канализационные газы и запах, даже если акриловый душевой поддон поставлен с небольшими отклонениями сливных уклонов.

Чтобы избежать подобного явления, для трапов используются два вида затвора — механический и гидравлический. В первом случае перекрытие сечения трубы выполняется гибким трубчатым элементом, во втором — с помощью классического гидрозатвора.

Заключение

Несмотря на удобства и внешнюю привлекательность систем душевых без использования акриловых поддонов, прежде чем решаться на установку подобного устройства в ванной комнате, необходимо десять раз взвесить и проанализировать преимущества и недостатки для своих условий. Нередко слабая пропускная способность слива приводит к замоканию плитки и затоплению соседей по этажу. Решаться на установку без поддона можно, только будучи уверенным на 100% в будущем результате.

bouw.ru

Трап для душа в полу под плитку — назначение, классификация, конструкция

В небольших ванных комнатах часто устанавливают душевые кабинки, которые в конструкции могут либо иметь поддоны, либо нет.  Для отвода воды используют трап или лоток, который представляет собой продолговатый канал, расположенный вдоль границы душевой кабинки.

Душ с трапом

Трап для душа в полу под плитку – сантехнический прибор, который предназначен для организации отвода воды.

Трап для ванной комнаты

Трап для душа в полу под плитку

Функции сантехнического прибора

• Сбор и слив использованной воды;
• Фильтрация и очистка использованной воды от грязи и мусора;
• Герметизация помещения;
• Защита помещения от неприятных запахов сточных вод;
• Организация лёгкой прочистки без демонтажа напольного покрытия;
• Декоративное оформление места слива.

Внимание! Материал, из которого изготовлено изделие, должен удовлетворять следующим требованиям: быть антикоррозийным и прочным. Поэтому трапы производятся из пластика или металла, который не ржавеет.

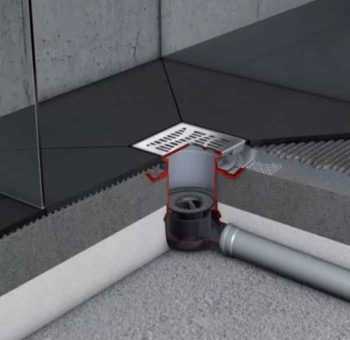

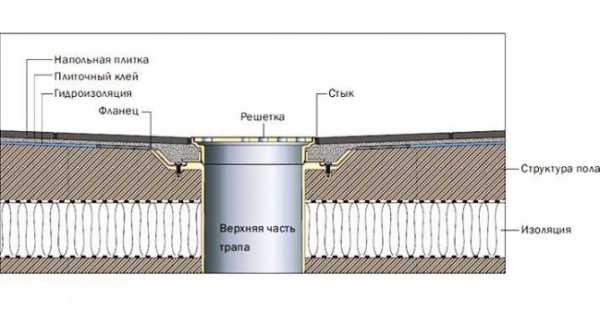

Устройство трапа

Душ с трапом

Сантехническая конструкция состоит из следующих элементов:

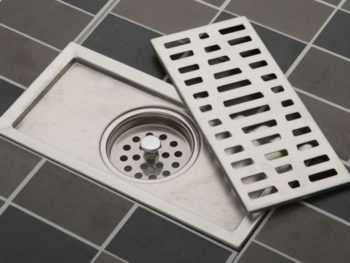

• Декоративная решётка представляет собой видимый элемент конструкции;
• Решётка для фильтрации воды от крупных частиц грязи;
• герметичные фланцы используются для крепления решётки к воронке;
• Водоприёмная воронка;
• Стакан, который оборудован гидрозатвором или сухим затвором, который препятствует проникновению неприятных запахов в помещение;
• В нижней части стакана располагается патрубок для удаления отработанной воды или проходящий патрубок (в случае установки нескольких сантехнических приборов на один слив). На конце патрубка располагается муфта для соединения сантехнического прибора с канализационной системой.

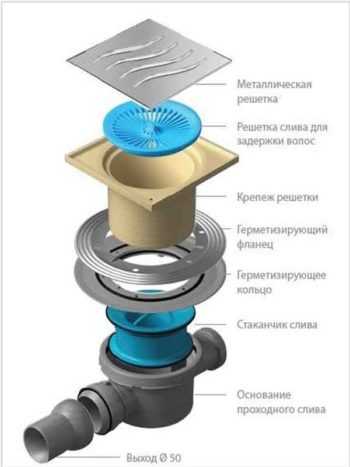

Устройство прибора

Трап для душа в полу под плитку. Классификация

Изделия отличаются друг от друга формой и конструкцией. к тому же промышленность выпускает устройства различной высоты, что позволяет подобрать прибор под любую конструкцию сливной системы.

Классификация по расположению устройства в ванной комнате:

• линейные в виде лотков;
• точечные;
• пристенные.

Конструкции сантехнических приборов по расположению

Линейный трап представляет собой длинный лоток, расположенный вдоль границы душа.  Сверху он закрывается декоративной решёткой. Монтаж устройства линейного типа используется в том случае, если слив организовывается в углах помещения или вдоль его стен. В этом случае пол в душевой кабинке имеет небольшой наклон с одной или двух сторон в направлении воронки.

Точечный вариант предназначен для установки в любой точке ванной комнаты. Чтобы слив выполнялся быстро, и не было застоя использованной воды, уклон пола выполняется со всех сторон воронки.

Пристенный тип устанавливается, только если слив планируется организовывать возле стен.

Классификация по направлению выпуска воды:

• с прямым выпуском или вертикальный – если душ устанавливается на платформе;

Вертикальный трап

• под уклоном – в случае, если слив производится под углом, и необходимо повернуть сливную трубу в определённом направлении;
• с боковым выпуском – если спуск воды организуется в траншею, расположенную в бетонной стяжке.

Классификация по затворам

В зависимости от используемого затвора, различают устройства с сухим затвором или гидрозатвором.

В гидрозатворе водяная пробка, находящаяся в сифоне, не пропускает неприятный запах, который поступает из канализационных труб в помещение.

Трап с гидравлическим затвором

Преимуществом такой системы является простота и надёжность работы, поскольку в таком затворе нет элементов, которые могут сломаться.

Недостатком конструкции является то, что при длительном неиспользовании устройства, гидрозатвор высыхает и неприятные запахи из сточной трубы могут проникать в помещение. Однако после того, как снова залили воду в сантехническое устройство, затвор восстанавливает свою работоспособность.

Внимание! Сухой затвор полностью исключает попадание неприятного запаха в ванную комнату.

Принцип действия сухого затвора

Сухой затвор выпускается нескольких типов:

• Маятниковый – заслонка закреплена в единственной точке, при стоке воды она отклоняется, а после того как слив завершён, под собственным весом опускается на прежнее место, закрывая отверстие и таким образом препятствуя проникновения неприятных запахов.
• Мембранный – упругая мембранная заслонка открывается под действием напора воды. Когда поток ослабевает, мембрана устанавливается на своё первоначальное место.
• Поплавочный – комбинированный затвор. При наличии воды поплавок плавает на поверхности, если же вода пересыхает в сифоне, поплавок автоматически опускается под собственным весом и перекрывает отверстие.

Затвор поплавочного типа

Такой трап дополнительно оборудован несколькими заслонками, которые поднимаются под напором воды и опускаются под собственным весом после того, как грязная вода удалена из ванной комнаты. Недостатком такой системы является то, что заслонки со временем могут перестать плотно закрываться из-за загрязнения. Поэтому такой прибор нужно периодически чистить.

Чтобы грязь не попадала в трубы, устройство комплектуются фильтрами. Для очистки нужно снять решётку и вычистить сифон. Если же всё-таки грязь попала в канализацию и забила сточные трубы, то для механической очистки можно использовать трос, который вводится непосредственно в отверстие устройства.

Оформление с помощью декоративной решётки

Для создания оригинального дизайна ванной комнаты слив декорируют различными способами.

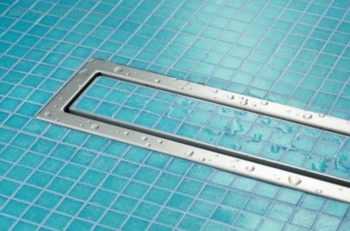

Использование красивой решетки – наиболее распространённый способ, поскольку он наименее затратный. Решётка выполняется из прочных материалов, не поддающихся коррозии. Чаще всего для её изготовления используют нержавеющую сталь. Чтобы использованная вода беспрепятственно проникала через решётку, в ней выполняют отверстия различной формы (круглые, прямоугольные или оригинальной формы).

Декоративные решётки для трапа из нержавеющей стали

Оформление решётки отделочными материалами, например, стеклянными или каменными вставками, которые выполняются в виде мозаики или плитки. В этом случае слив воды выполняется в зазор, который устанавливают между кафельным полом и решёткой.

Декоративная решётка со вставкой из стеклянной мозаики, вмонтирована в кафель

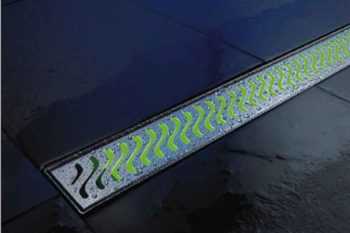

Украшение решётки подсветкой из светодиодов различных цветов позволит создать оригинальный дизайн помещения.

Сантехнический прибор с подсветкой для ванной комнаты

Еще устройства различают по диаметру сливной трубы и по возможности изменения высоты расположения воронки.

Достоинства и недостатки использования трапов

• Если душ с трапом устраивается в домах, где живут пожилые люди, то уменьшается риск травматизма при использовании ванной, поскольку отсутствуют бортики;
• Есть возможность устройства в нестандартных помещениях;
• Позволяет создать оригинальный дизайн ванной;
• Прибор лёгок в уходе, при необходимости можно его быстро разобрать и собрать;
• Трап является дополнительным аварийным сливом.

Установка трапа для душа в полу под керамическую плитку

Лучше всего организовывать трап для ванной комнаты при устройстве пола. В этом случае пол выполняется с уклоном в ту сторону, где находится слив.

Внимание! Минимальный допустимый уклон – 1 см на 1 м пола.

Устройство пола в ванной комнате под трап

Таким образом перед началом работ необходимо определить нужную толщину пола. Минимальная толщина будет находиться в месте установки трапа. Она определяется высотой самого устройства, верхняя часть которого не должна выступать за уровень кафеля.

Материалы для монтажа трапа

Чтобы устроить слив для душа в полу под напольную плитку, необходимо приобрести следующие материалы:

• трап;
• теплоизолятор;
• трубы для организации слива;
• кафельную плитку;
• затирку;
• клей для плитки;
• мастику;
• герметик.

Монтаж трапа

Первый этап. Демонтаж старого покрытия

Этот этап является подготовительным. Для правильной установки трапа удаляют старое кафельное покрытие. Трап устанавливается на бетонное основание. На этом же этапе прводят гидроизоляцию основания и стыков стены с бетонными плитами.

Второй этап. Монтаж сливной системы

Перед началом работы выбирается место установки трапа. Чтобы минимизировать будущую нарезку кафельной плитки, рекомендуется монтаж устройства выполнять на расстоянии, кратном размерам плитки.

Далее укладывается утеплитель, сверху которого выполняется бетонная стяжка. Монтаж стяжки ведут с наклоном к воронке трапа. Высота стяжки в районе устройства должна быть равна высоте трапа минус толщина керамической плитки и слоя клея.

Устройство сантехнической системы для слива

Поверх стяжки укладывается гидроизолирующий слой.

Третий этап. Монтаж напольного покрытия

Напольное покрытие из кафеля укладывают в направлении от трапа к стенкам.

Четвертый этап. Монтаж декоративной решётки

Декоративная решётка укладывается поверх отверстия трапа. Она должна быть расположена заподлицо с напольным покрытием. Снимается защитное покрытие.

Пятый этап. Монтаж ограждения в душ

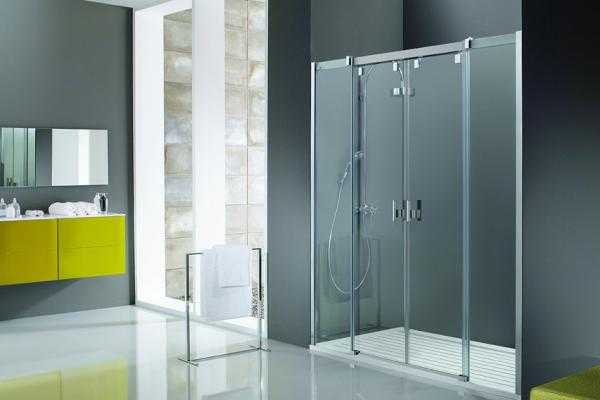

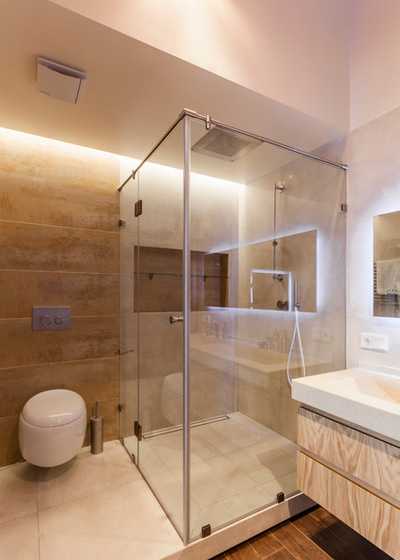

Кабинка под душ с трапом

Как выбрать сливное устройство в душ

Чтобы выбранный трап мог подойти под вашу ванную комнату и работал достаточно долго, нужно при покупке обратить внимание на следующие моменты.

• Определите место расположения устройства и, в соответствии с этим, выберите его вид.
• Обязательно узнайте диаметр сливной трубы, чтобы подобрать нужное устройство.
• Определитесь с системой подключения устройства к канализации.
• Убедитесь, что материал комплектующих прочный и устойчивый к коррозии.
• Вид решётки должен соответствовать дизайну ванной.

Таким образом, правильно подобранный и установленный трап позволит создать красивую, удобную и оригинальную ванную комнату.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru
