Камин своими руками: фото, чертежи, пошаговая инструкция



Современный загородный дом с просторной гостиной сложно себе представить без массивного кирпичного камина. Он придает помещению уютный и красивый вид, а также дает возможность приятно провести время на дружеских посиделках или романтическом свидании. Открытый огонь создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого дня и отдохнуть от проблем. При использовании детальней чертежей и расчетов, можно соорудить камин своими руками из кирпича.

Однако такое строительство является достаточно сложным и ответственным делом, поэтому необходимо учитывать правила печной кладки, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

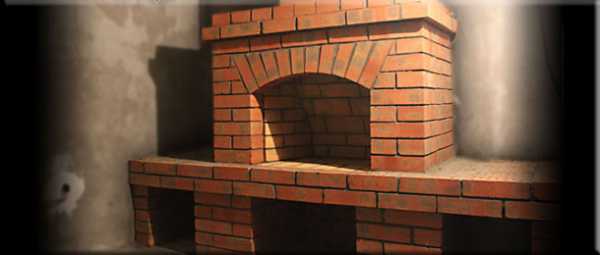

Камин своими руками из кирпича

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

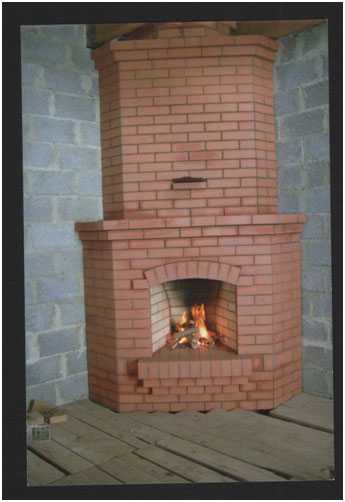

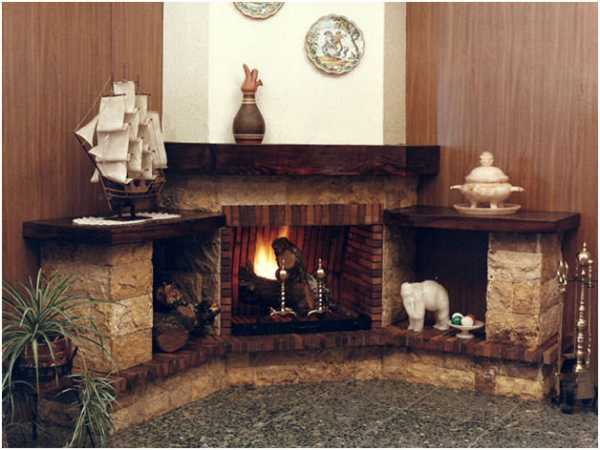

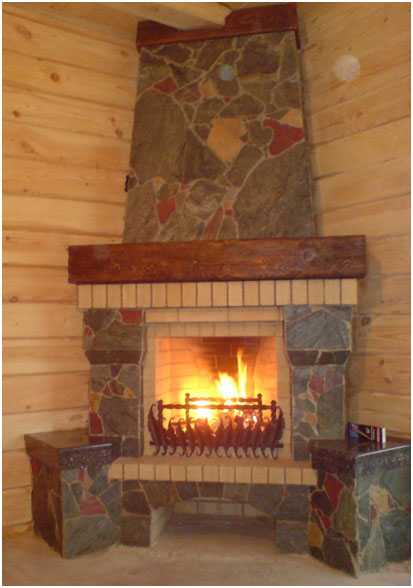

Фото углового камина

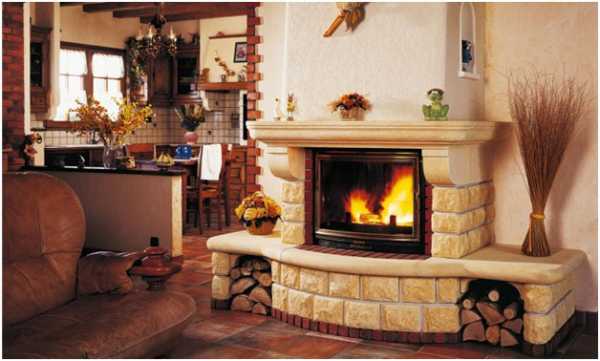

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

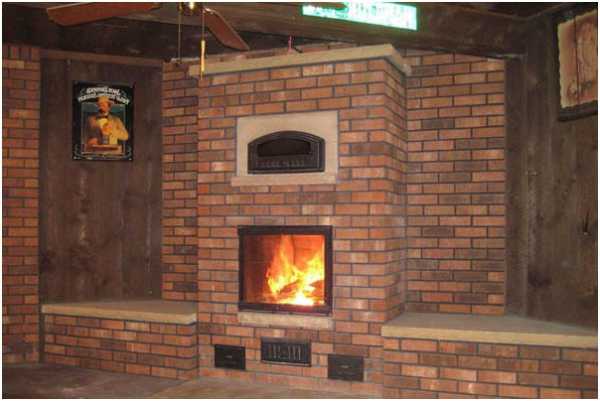

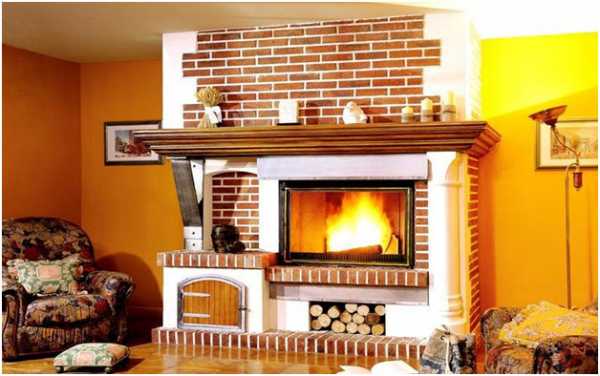

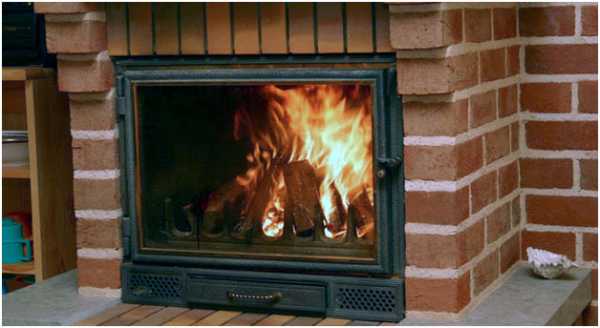

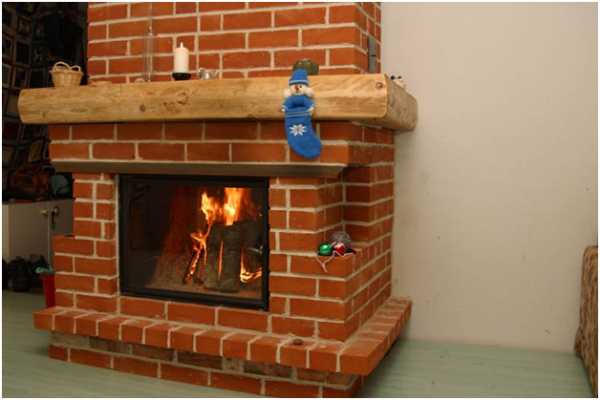

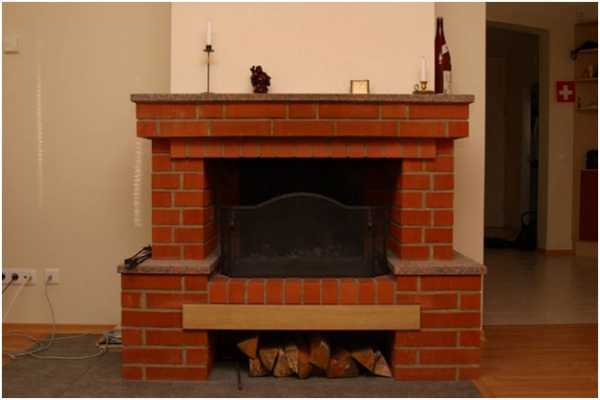

Фото прямого камина

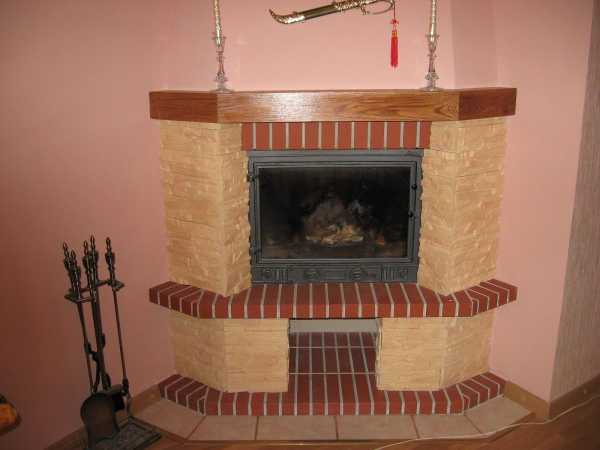

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы. Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем. Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

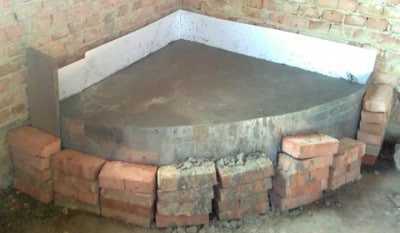

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

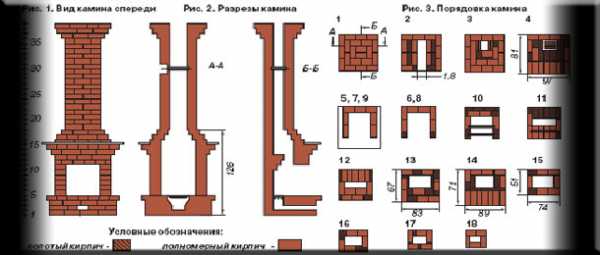

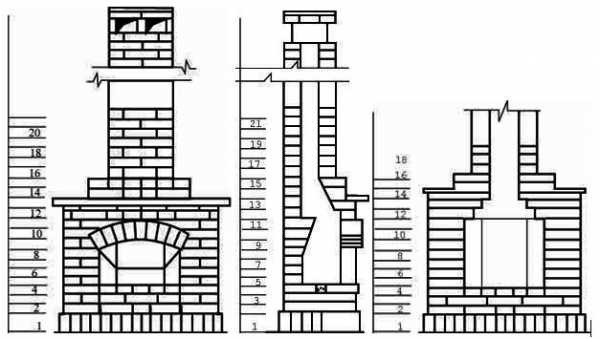

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

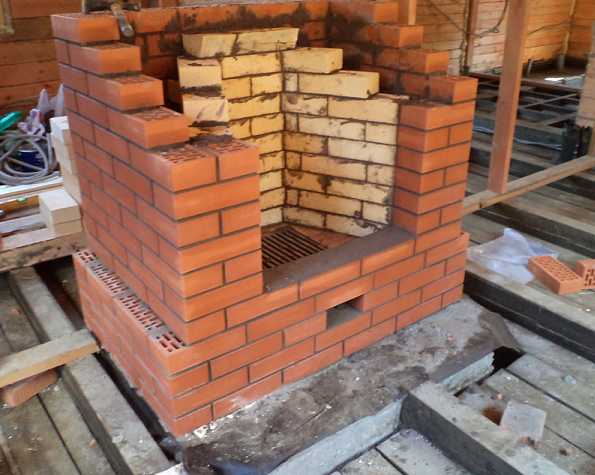

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

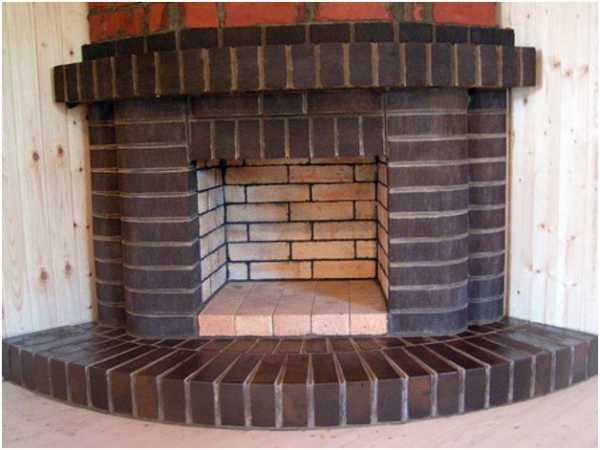

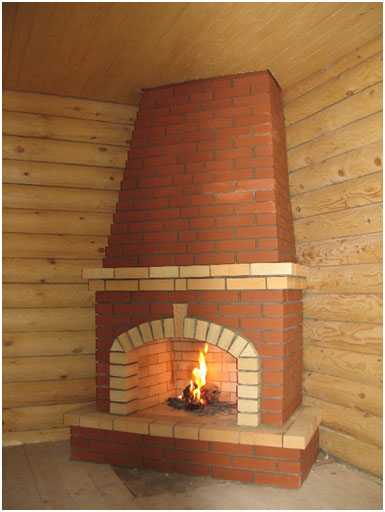

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи.

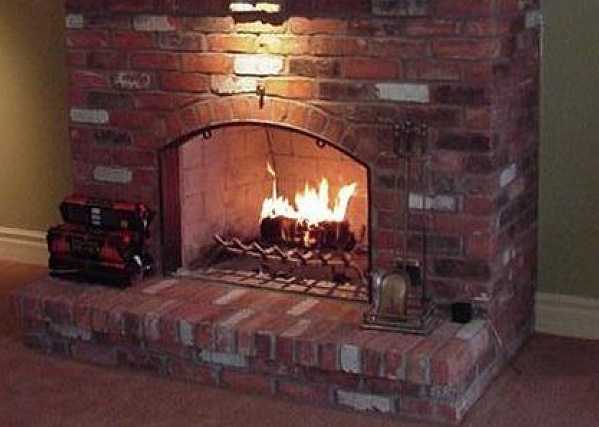

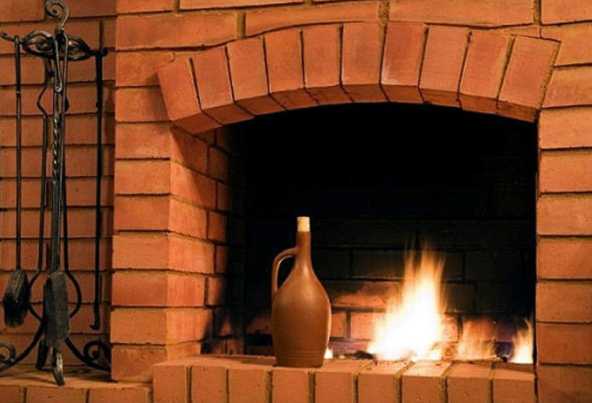

Фото вариантов постройки камина из кирпича своими руками









viascio.ru

Камин + фото

В представлении большинства камин – это такое ясное солнышко: греет и радует хозяина в сырую и никчемную погоду. Тепло горящих дров, запах разогретой огнем древесины ассоциируются с комфортом. Мода на камины не пройдет и через сто лет. Домик или квартира с ним стоит дороже, даже если изготовлен камин своими руками.

Устройство камина, на первый взгляд, несложно, и чтобы сделать его своими руками, не требуется специальной оснастки. Это так, но только если скрупулезно придерживаться технологии и пошаговой инструкции сборки камина своими руками по фото и описанию. Это, во-первых.

Потребности, ради которых решаются построить своими руками камин в жилом помещении с открытым очагом горения:

• Камин на даче, собранный своими руками, позволяет решить вопрос отопления домика, его не утащат жулики, он прост и надежен;
• Вам нравится камин, как элемент интерьера, он нужен для создания психологического ощущения комфорта и уюта;
• Печь-камин, выполненная своими руками в доме, позволит сделать меньше расходы на обогрев жилья и даже отказаться от постройки водяного отопления и установки котла.

Во-вторых, если цели серьезные и решение о постройке камина своими руками принято, стоит сделать смету расходов на его постройку максимальной. Сделать экономию на мелочах обязательно аукнется в будущем. Камин вы строите для себя, своими руками, так что сцепите зубы, покупайте дорогой, самый проверенный по качеству материал. Если уверены в себе и знаете, как действовать, благодаря пошаговой инструкции, как сделать камин своими руками, выделяйте максимальный бюджет на приобретение качественных материалов. В противоположном случае можно своими руками нивелировать качество работы.

Выбираем и раскладываем все по полочкам

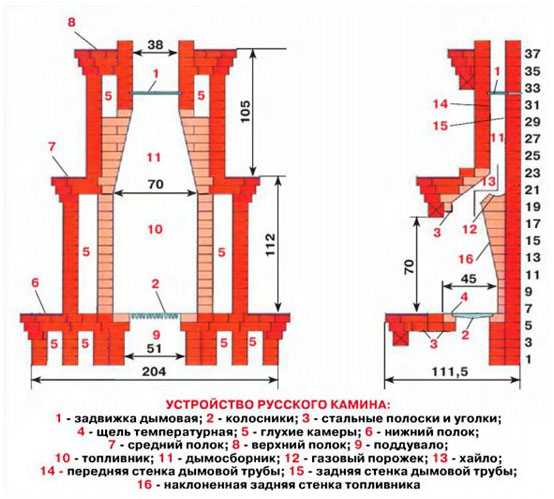

Наиболее популярными схемами, чтобы сделать своими руками, являются пристенный камин, печка — камин или камин – мангал. Все три варианта камина можно сделать своими руками на даче. Прежде чем начинать ответственную кладку камина, стоит получить практику в изготовлении своими руками одного из вариантов уличных каминов или печей мангалов, как на фото. Но в любом подходе нужен устойчивый навык в простой кладке кирпича со связкой углов и правильным выравниванием рядов. Если для вас подобные задачи не представляют сложности, перед работой сделаем небольшую подготовку.

Привязываем проект к месту

Можно достаточно просто найти в Сети подходящую схему-чертеж с порядовкой и размерными цепями, даже пошаговую инструкцию с видео о кладке камина своими руками. Сложнее сделать привязку своими руками готового проекта с выверенными размерами по месту кладки.

Из множества различных вариантов выберите тот, что ближе всего к задуманному варианту и проще всего сделать:

• По отапливаемой площади и размерам камеры сгорания;
• По размерам дымохода и его форме, приточной вентиляции;
• Месту расположения в комнате или доме.

Важно! Если у вас отсутствует опыт расчета основных параметров конструкции камина, не стоит пытаться перенести понравившийся проект простым пропорциональным уменьшением или увеличением размеров под свои размеры. Не всегда можно сделать удачный пересчет уменьшенной или увеличенной копии камина или печи.

В интернете можно сделать заказ на готовый проект, есть возможность просто разобраться в методиках расчета и способах кладки декоративных элементов своими руками. Это требует усилий, времени и навыков расчета, если таковые имеются – вы сэкономите массу денег, но получите вероятность сделать своими руками ошибку в планировании.

Лучшим выбором будет заказ детального проекта камина под размеры отапливаемого помещения и места установки, при этом основную часть работы по изготовлению и укладке камина можно сделать своими руками. Работа мастера оценивается, что называется — «очень недешево» — от 30тыс, сделать за меньше берутся халтурщики. Неплохо в работе на время сделать перерыв да пересмотреть в сети видео о том, как сделать камин своими руками.

Варианты каминов для изготовления своими руками

Если камин нужен из чисто практических соображений, и нет желания переплачивать за оригинальность и глупость, сделайте простейший вариант. Греть он будет не хуже, стоить на порядок дешевле, а простая конструкция позволит без особых проблем сделать его кладку своими руками. Проект такого камина можно легко отыскать в Сети или купить за сущие копейки.

К достоинствам проекта камина можно отнести:

• его теплотехническое совершенство, минимальная масса и отсутствие контакта с внутренней стеной дает хороший теплосъем с поверхности нагрева, что позволяет быстро прогревать помещение.
• Прямой дымоход дает отличную тягу для горения сырых дров и брикета;
• Простая и надежная конструкция не позволит сделать своими руками принципиальных ошибок, работать он будет, даже если нет никакого опыта кладки;
• Количество материалов и стоимость на порядок ниже проектов «средней руки».

Совет! Не используйте штукатурку для наружной облицовки камина, лучше в процессе выкладывания стен постараться выполнить поверхность в максимально точной геометрии и использовать для кладки лучшие образцы кирпича.

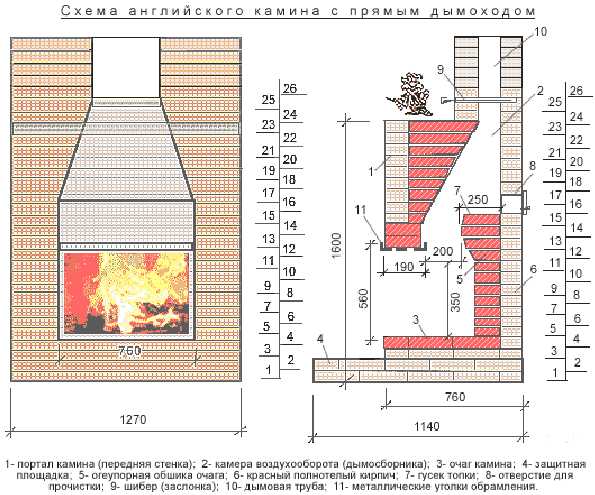

Если искать проект камина, чтобы сделать своими руками на даче, лучшего варианта не найти.

Разобравшись, как сделать простой камин своими руками, и ознакомившись с основными принципами выполнения работ, можно попробовать свои силы в очень схожей конструкции английского камина в размер основы 3 на 5 кирпичей. Здесь уже есть специальный подмост из уложенного ребром кирпича, обеспечивающего противопожарную защиту.

Рассчитываем количество и выбираем материал

Для успешной постройки камина, даже самого простого, кроме точного расчета и качественной укладки кирпичного ряда, необходимо сделать своими руками несколько предварительных проб для проверки качества кирпича и связующего раствора. Основной проблемой кладки своими руками для камина, мангала или обычной печи всегда будет прочность связующего шва.

Подберем кирпич и глину

Для формирования основного каркаса камина используем:

1. три сотни керамического кирпича марки М 175-200;
2. полторы сотни огнеупорного шамота ШБ №8;
3. связующего раствора из глины и песка – литров 100;
4. раствора на основе шамота – литров 40-50.

Основным требованием к кирпичу всегда была его геометрическая точность формы и прочность. Для выкладки камина покупаем ровный полнотелый кирпич красивого красного оттенка, и не используем светлые или темные с разводами варианты. Материал не должен иметь трещины или отклонения в размерах. Отберите своими руками максимально ровный и гладкий кирпич. В ряде случаев мастера советуют для простых каминов сделать кладку без шамотной вставки для топочного пространства, мотивируя, что крестьянские печи стояли десятилетиями без всякого огнеупора. Без шамота печь прогревается значительно быстрее, но и риск развития трещин тоже увеличивается. Поэтому использование огнеупорного материала для камеры горения сделает камин надежным.

Готовим связующий раствор

Сделать своими руками связующий раствор нужного качества является наиболее сложной задачей. Готовится связующая масса из 1 меры песка и 2 мер мятой глины. Единых точных рецептов нет, есть не совсем внятные рекомендации.

В теории для приготовления связующего подойдет любой чистый песок и глина. Песок тщательно промывают от включений. Глину шлинкируют, воду сливают. Поверх отстоянного глинистого слоя делают слой подсушенного песка. Рубящими движениями сверху вниз, наискось, под небольшим углом перемешивают до получения однородной массы.

Проверку качества раствора сделаем своими руками. Разминаем пальцами смесь и формируем мокрую лепешку, которую пришлепываем на чистую поверхность стального листа. Сушим при температуре в 50-60^оС до полного высыхания и оцениваем прочность слоя:

1. Если образовались трещины – необходимо добавлять песок;
2. Трещин нет, но состав крошится – сделать поправку по глине;
3. Получился прочный и крепко прицепившийся к металлу «коржик» — пропорции угаданы точно.

Для связки огнеупора в раствор добавляют тонкомолотый шамот.

Строим каминную стенку

Перед началом укладки кирпича необходимо сделать гидроизоляцию. Поверх нее набирают бутовый фундамент или устанавливают бетонную плиту, тщательно проверив ее положение и ориентацию по горизонту с использованием строительного уровня.

Первый ряд кирпича выкладывают насухо, без раствора, тщательно подогнав положение кирпичей с учетом толщины предполагаемых зазоров на раствор. После этого по вертикальному отвесу, вывешенному по центру дымохода, нужно сделать ряд и выполнить разметку кирпича по второму кругу.

Перед укладкой на связку кирпичи на 20-30мин погружают в воду, толщину шва выдерживают до 8мм, для огнеупорной кладки – 5мм. При необходимости в размер кирпич можно сделать наколом или обрезкой «болгаркой».

На третьем-четвертом круге монтируют чугунную колосниковую решетку. Места установки задвижки на дымоходе и дверцы на зольную нишу выполняют с заделкой шва асбестовым шнуром, или в огнеупорную связку добавляют волокна асбеста.

Переход каминной трубы к дымоходу можно выполнить с помощью специальной детали — вьюшки, в любом случае, в местах выхода через кровлю крыши используют дополнительный негорючий теплоизолятор.

Главное! При укладке кирпича не спешите сделать своими руками работу в максимально малые сроки. Каминная, как и печная, кладка иногда преподносит неожиданные сюрпризы, поэтому каждый ряд приходится перепроверять по уровню и отвесу по несколько раз. В среднем сделать кладку своими руками возможно за 5-6 рабочих дней.

bouw.ru

Как сделать камин своими руками: пошаговая инструкция, чертежи

Камин из кирпича своими руками

Огонь, как только его научились добывать, надежным спутником и помощником человеку. На огне готовили еду, камин обогревал жителей дома, у потрескивающих в камине поленьев было приятно проводить долгие зимние вечера, наслаждаясь общением с близкими, или просто пребывая в размышлениях. С каждым годом камины становятся все более популярными, их стали чаще использовать как элемент декора в помещении.

Если вы решили построить собственный дом, в котором обязательно должен быть камин, то наверняка перед вами стоял вопрос, как сделать первоклассный камин, не привлекая сторонних специалистов, какие чертежи и расчеты необходимо выполнить и какие материалы обязательно приобрести.

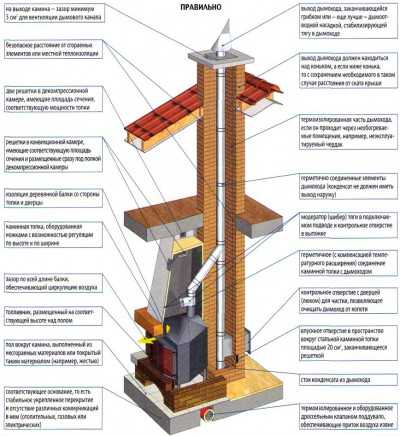

Камин, принцип его работы

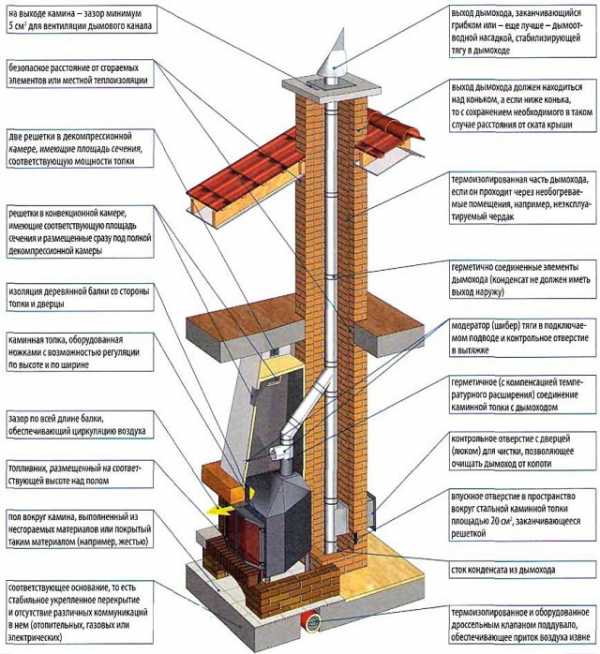

Прежде чем приступать к выполнению работы не помешает разобраться, как устроен камин и каковы основные принципы его работы. По сути, камин является обычной печью, в которой топка не закрыта. Топливом для камина являются дрова, которые сгорая, выделяют тепло, которое и служит источником обогрева помещений в доме.

Конструкция домашнего камина проста:

• топливник;
• дымоходная труба.

Устройство каминной плиты

Для того чтобы искры от горения дров и дым не проникали в помещение форма дымохода немного изогнута. Такая изогнутая форма также надежно защищает дом от попадания дождевой воды и снега.

Несмотря на то, что камин издавна использовался человеком как источник тепла в доме, в качестве основного обогрева его сегодня не стоит применять, поскольку только

fundamentt.com

Камины своими руками — поэтапное возведение

Люди всегда любили огонь. В старых домах камины выступали неотъемлемым элементом. И эта традиция сегодня, как ни странно,  возрождается! Планируя постройку дома, возникает вопрос, как соорудить домашний очаг? Хозяева, которые имеют даже минимальный опыт в строительстве, могут возвести камины своими руками. Предлагаем вам разобраться в этом вопросе, рассмотрев каждый аспект строительства в отдельности.

Камином принято называть простейшую печь с открытой топкой, что нагревает помещение лучистой тепловой энергией. Изделие состоит из дымовой трубы и топливника.

Конструкция камина

Внутри его сооружают согнутый газовый порог в виде колена, что препятствует выбрасыванию из трубы искр и не допускает перепадов воздушных потоков, которые приводят к вылетанию золы, дымлению, попаданию снега и дождевой воды, а также необходим для осаждения сажи.

Направление холодного воздуха, стимулирующего горение, и горячего, используемого для обогрева

В холодных зонах страны камины не могут быть использованы в качестве отопительных устройств, потому что отдача тепла составляет 10 – 20%, а остальная энергия уходит в трубу.

[include id=»1″ title=»Реклама в тексте»]

Домашние очаги выделяют тепло во время горения поленьев, к тому же, неравномерно. Нагревается лучше всего воздух напротив топливника. А вот с боков прогревается слабо. Чтобы получалось больше отражать тепла, нужно делать топливник широким, но не глубоким.

Самым простым камином является кирпичный, его хозяева могут сложить сами. К домашнему очагу предъявляются некоторые требования. Камин не должен дымить, но просто обязан хорошо греть воздух. Также стоит отметить его эстетические свойства.

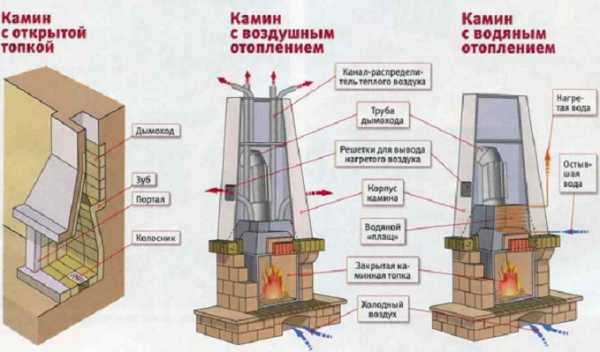

Камины с разными типами отопления

Первым моментом, на который следует обратить внимание, является выбор проекта. Если вы решили сделать камин своими руками – чертежи должны подбираться тщательно! Дальше нужно определить, каким будет очаг – закрытым или отрытым, а также какие материалы предстоит использовать в строительстве.

Выбор места для домашнего очага ↑

Камины выполняют пристроенными к кирпичной стене, встроенными в неё или отдельно стоящими. Также можно расположить очаг в углу у внутренних стен. Если необходимо просмотреть, как можно больше вариантов, следует совершить поиск в Интернете по запросу «камины своими руками фото».

Выбираем место в доме для камина

Крайне не желательно размещать топку у стены, что противоположна стене с окнами: если окна не слишком уплотнены, то соорудив напротив них камин, создадутся сквозняки. Если дом сделан из дерева, то следует учесть и противопожарные нормы, потому что если топить камин слишком долго, это может вызвать пожару.

Проектируя камин, стоит помнить о наличии дымохода, сечение которого должно соответствовать размерам очага. Стоит организовать приток свежего воздуха в помещение, где будет располагаться камин, и площадку, которая способна выдержать вес конструкции.

Рассчитываем габариты будущего камина ↑

Проектировать камин можно двумя методами – выбрать готовую порядовую схему кладки камина или самостоятельно её начертить, используя таблицу размеров. Чтобы сделать порядовку, нужно приготовить бумагу в клеточку. Применять придется и целый кирпич, и три четверти, и половинки.

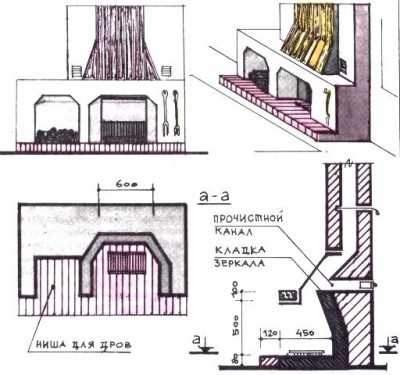

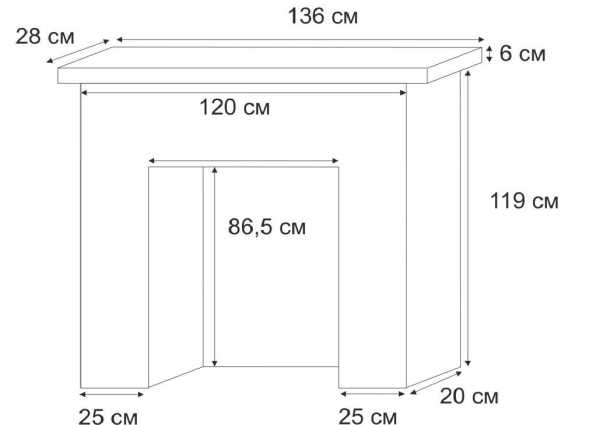

Проект камина с расчетами

Перед тем, как сделать камин своими руками, необходимо определить площадь комнаты, в которой планируется строить камин. Топочное отверстие должно составлять 1/50 объема помещения. Между глубиной топливника и высотой портала должно выдерживаться отношение 1 к 2 или 2 к 3.

Размеры нужно соблюдать в обязательном порядке, так как они очень важны. Если сделать топку глубже чем положено, то теплоотдача значительно уменьшится, а если сделать меньше, это спровоцирует задымление.

Дымовые отверстия зависят, прежде всего, от топочный площади. Габариты дымохода должны быть раз в 8 — 15 меньше размера топки. Если хочется сделать круглый дымоход, то стоит запомнить, что диаметр трубы должен находиться в диапазоне 8 — 14 сантиметров. Длина дымохода может достигать 4 — 5 метров.

Готовим материал для кладки камина ↑

Поскольку готовы все порядовки, можно сооружать домашний очаг или садовый камин своими руками.

Материалы для строительства камина

Нужно определиться с необходимыми материалами и их количеством:

• Полнотелые печные кирпичи. Их следует считать поштучно. Рекомендуется считать все неполные изделия как целые кирпичи.
• Песок без мусора и пыли, что отличается крупностью близко 0,2 — 1,5 мм. Чтобы удалить грязь, песок необходимо поместить в воду и настаивать, меняя воду несколько раз, пока она не приобретет светлый оттенок.
• Глина для выкладывания очагов. Рекомендуется использовать синюю кембрийскую глину. Если такого материала в вашей местности нет, то можно взять и печную глину.
• Цемент. Подойдет самый обычный портландцемент.
• Щебень для раствора и заливки фундамента под очаг.
• Арматурные стержни – приблизительно 20 штук. Диаметр не более 8 – 10 мм., длина – 700 мм.
• Дымовая заслонка.

Заливаем прочный фундамент ↑

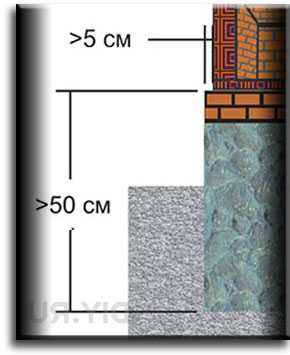

Как сложить камин своими руками, что нужно сделать сначала? Строительство камина стоит начинать с фундамента и определения его размера. Фундамент очага нужно отдельно строить от фундамента дома. Он должен иметь такую же ширину, как и лицевой цокольный ряд, при этом добавить можно 5 — 6 сантиметров.

Заливка фундамента камина

Сначала нужно вырыть яму размером, который будет больше габаритов фундамента на 10 — 15 сантиметров. Глубина котлована — примерно 60 сантиметров. Фундамент можно строить из пенобетона или кирпича. Лучше подсчитать, какой материал обойдется дешевле, и проверить, что есть в наличии. На днище принято засыпать щебень. Затем яму утрамбовывают и проверяют горизонтальность основания.

[include id=»2″ title=»Реклама в тексте»]

После этого можно заняться фундаментом. Следует сбить опалубку требуемой высоты без дна, используя деревянные доски. Внутренние стенки ящика стоит обработать смолой или обить для гидроизоляции рубероидом. Опалубку нужно разместить на основу и залить камни со щебнем, уложенные заранее, раствором, который готовится с 1 части цемента и 3 частей песка.

Верхушку фундамента стоит хорошенько выровнять, загладить все неровности, проверить уровнем, а сверху накрыть полиэтиленом. Необходимо подождать неделю и только потом переходить к кладке.

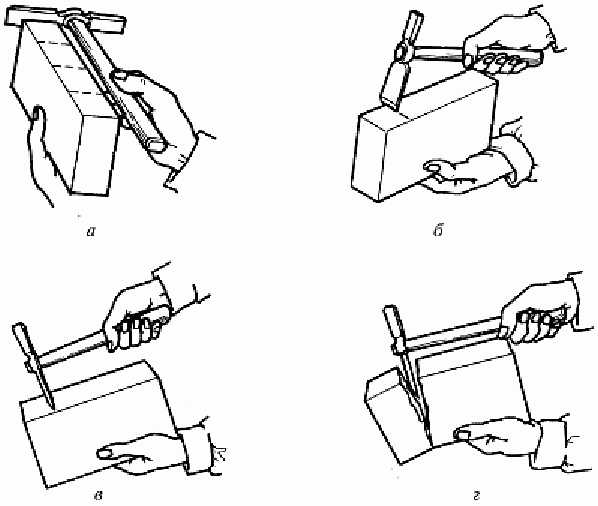

Подготовка материала перед кладкой ↑

Кирпич имеет габариты — 6,5 на 12 на 25 см, а шов — примерно полсантиметра. Кирпичи должны быть ровными, однотонными, одинаковыми по толщине и без сколов. Перед укладкой их следует подтесать, подравняв наждачным камнем или плоскостью другого кирпича.

Каждый кирпич предварительно нужно опустить на пару минут в воду, чтобы вышли все пузырьки. В противном случае кирпич у раствора отберет влажность, и это спровоцирует непрочность кладки.

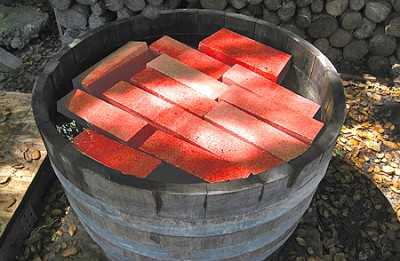

Кирпич для камина перед кладкой на несколько минут «замачивают» в воде

На фундамент необходимо расстелить 2 слоя рубероида для гидроизоляции. Затем проводим калибрацию кирпичей, другими словами — выбираем из материала только те кирпичи, что нужны для строительства. За 2-3 дня следует замочить глину, постепенно добавляя воду и перемешивая до загустения.

Выше было обозначено, что по данной схеме строятся камины своими руками из кирпича. Кирпичи нужно укладывать четко друг над другом. Сторона кирпича, которая соприкасается с рейкой, во время такой процедуры, как кладка каминов своими руками, не должна находиться в растворе.

Кирпич укладывается таким образом: он помещается одной рукой на рейку, которая немного прижимается, другой рукой кирпич прибивается на раствор. Глина при этом не должна выдавливать рейку.

Первый ряд стоит укладывать ребром на раствор, добавляя цемент. Во время работы следует быть предельно внимательным и проверять геометрические размеры камина с помощью угольника. Все диагонали между собой должны быть равными, углы – вертикальными, каждый ряд – четко горизонтальным.

Сплошные ряды лучше выкладывать с использованием инструмента – мастерка или кельмы. При кладке дымосборника и топливника работу нужно выполнять руками, так как при этом можно почувствовать и с раствора исключить случайно попавшиеся камешки.

Кладка камина

Ряды необходимо сверять с порядовыми схемами, отмечая карандашом или мелком все ряды. Облицовка топливника с внешними стенками не связывается, так как в этих случаях разные температурные режимы, и кладка может нарушиться из-за этого.

Рейки после укладки нескольких рядов удаляются, однако их можно использовать позже. На третьем ряду стоит заложить два штыря, на которые необходимо надеть каминную решетку. Боковые выступы портала кладутся сразу начисто – в полкирпича. Швы после кладки можно при желании заполнить цветным раствором — с добавлением сухих красителей.

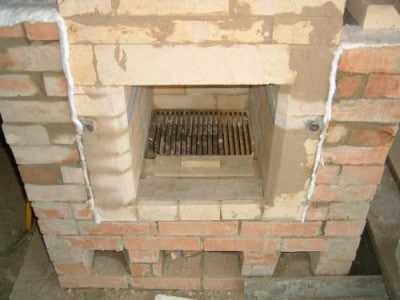

Сооружаем топливник, дымосборник и каналы ↑

Стенки топливника и дымосборника нужно обтереть изнутри и удалить выступивший раствор. Следует запомнить, что изнутри нельзя оштукатуривать.

Криволинейную поверхность дымосборника и свода рекомендуется выкладывать, делая постепенный напуск кирпичей — до 6 сантиметров. Портальные отверстия следует перекрывать кирпичными перемычками, которые бывают разного типа – арочными, сводчатыми и клинчатыми. Перемычки устанавливаются с помощью специальной опалубки.

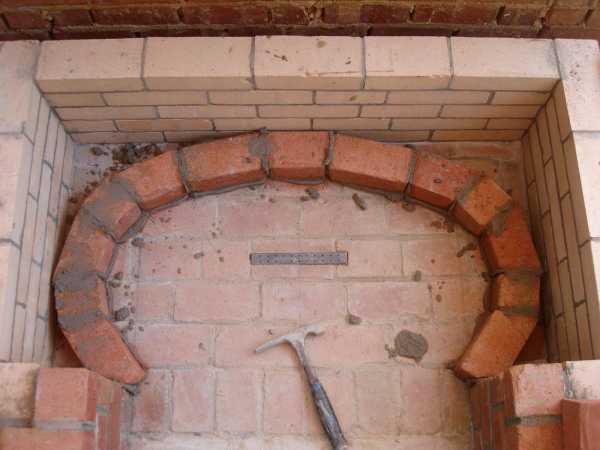

Топливник камина

Во время выкладывания внимание стоит заострить на проверке вертикальности дымовой трубы. Когда предстоит выкладывание дымовой трубы на крыше, нужно обязательно перейти на цементно-песочную смесь. При кладке трубы для закрытия кровельного ковра, принято устанавливать «выдру» (напуск), а для обеспечения огнезащиты перекрытия — преграду.

Чтобы камин демонстрировал лучшую теплоотражающую способность, нужно его стенки изнутри сделать под углом. Обе боковые стенки следует развернуть наружу, а заднюю — немного наклонить вперед. Над топкой стоит устроить дымовую камеру, выпустив между дымовой камерой и топливником карниз. Перевал предотвращает вылет наружу сажи с искрами, а также защищает комнату от попадания дыма.

Оформление — важный этап ↑

Теперь вы знаете, как построить камин своими руками, и можно приступать к декоративной отделке. Построенный очаг оформить можно любыми строительными материалами — мрамором, изразцами, плиткой, различными видами камня и кирпича, декоративной штукатуркой. Более, в отделке часто используется бетонная имитация различных текстур – преимущественно натурального камня и дорогого дерева, так как эти материалы являются дорогостоящими.

Декоративная отделка камина

Сначала декоративными деталями обкладывается нижний этаж домашнего очага. Использовать принято обыкновенный плиточный клей. Некоторые изделия, к примеру, украшения из мрамора, нужно обклеить предварительно целлофаном, потому что этот материал очень легко царапается.

В оформлении камина можно использовать разного рода кованые элементы – например, чугунные скульптуры. А вот деревянные поделки желательно очень хорошо изолировать от источника высокой температуры. Но, прежде всего, такие аксессуары должны быть уместными в общем интерьере.

Таким образом, прочитав данную инструкцию, можно построить камин своими руками. Нужно четко следовать рекомендациям и сверять все с порядовыми схемами. Особое внимание следует уделить выбору места для будущего очага и расчетам его габаритов, так как от этого зависит результативность вашего труда.

strmnt.com

как сделать из кирпича, видео и кладка, строительство и схема

Перед тем как приступить к изготовлению камина, стоит изучить теоретическую часть процесса

С того времени как человек познакомился с огнем и приручил его, этот элемент стал практически незаменимым. Многие любят проводить время у костра или дома, глядя на огонь в камине, греясь от его тепла. Ведь именно камин является неотъемлемой составляющей спокойствия и уюта в доме. На сегодняшний день камины обрели популярность не только как элемент для обогрева, но и как модная нота современного интерьера. Для того чтобы камин появился в вашем доме, совершенно не обязательно обращаться к специалисту, а просто воспользоваться нашими советами и приступить к самостоятельной кладке.

Содержание материала:

Кладка камина: подготовка

Перед тем как приступить к укладке камина, любой мастер займется выбором материала. Самым популярным по сей день остается кирпич. Этот материал отвечает сразу нескольким требованиям. Он прочен, красив, способен длительное время сохранят тепло, и самое главное материал может стать бюджетным.

Для сооружения камина следует применять огнеупорный кирпич

Что касается самой подготовки, она делится на 4 этапа:

• Побор вариантов конечного результата;
• Выбор и подготовка подходящего места в доме;
• Составления чертежа;
• Подбор и приобретение необходимых материалов и инструментов.

На данный момент во всемирной паутине, а так же в специальных журналах можно бесплатно найти большое количество фото и примеров того как должны выглядеть готовые конструкции. Поэтому, можно сказать, что первый этап не займет большого количества времени. Для начала, лучше остановиться на простой конструкции, которую в дальнейшем можно украсить интересными элементами и придать ей любой цвет.

Если выбор падает на консервативный вариант, то для его организации лучше отдать предпочтение несущей стене. Однако сегодня можно заметить и угловые конструкции, которые монтируются в перегородки. Все это зависит от свободного пространства и личного пожелания.

Самое главное, чтобы такой кирпичный камин отвечал технике безопасности и не стал причиной задымления или пожара.

Далее создаются чертежи. Их рисуют на специальной бумаге или же на обычном тетрадном листе. Разметка в этой ситуации играет важную роль, она позволит как можно точнее отобразить необходимую комнату на плане, а так же схематично представит камин. Главное правило, это то, что топливник должен быть меньше чем 1:50 помещения. В таком случае обогревающая камера будет обладать параметрами 1к2 всей конструкции. Такой расчет позволяет исключить возможность задымления и рационально обеспечит комнату теплом.

Так же следует упомянуть дымоход. Его диаметр должен быть в 8 раз меньше чем вся плоскость камина. Он может быть как круглым, так и квадратным. Однако и здесь следует учесть, что для круглой трубы длинна, должна быть не менее 5м.

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно. При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич. Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

• Песок речного типа, он должен быть чистым и однородным;
• Цемент и глина;
• Для засыпки площади щебень;
• Фанера;
• Рубероид;
• Арматура длинной приблизительно до 70см;
• Стальные листья;
• Заслонка для дымохода;
• Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Как сделать камин своими руками из кирпича: пошаговая инструкция

С чего следует начать строить небольшой камин? После того как все размеры и эскизы будут готовы, порядная раскладка подсчитана и отмечена, можно начать изготовление постройки. Первое что необходимо сделать, это организовать фундамент для камина. При этом нужно учесть, что он не должен совпасть с размещением фундамента дома, так как это сможет нарушить целостность вашего жилья. Под основание создается яма, на ее дно нужно выложить щебень, который нужно тщательно утрамбовать и выровнять. Глубина ямы должна быть не более чем полметра, а ее диаметр на 20см больше чем плоскость предполагаемого камина.

После этого из фанеры сооружают опалубок и заливают цементным раствором. Обрабатывается фанера по желанию. Это может быть восковая обработка или же закрытие рубероидом. Готовую основу разравнивают и накрывают полиэтиленом на неделю до полного высыхания.

Камин следует устанавливать на негорючее покрытие, а стены должны быть защищены огнеупорным материалом

Учтите, что поверхность фундамента должна быть идеально ровной, так как это залог прочной конструкции.

Прочность конструкции также обеспечат кирпичи, которые за несколько минут до начала работы будут опущены в воду. Это позволит выйти лишнему воздуху и обеспечить хорошую цепкость материала.

Это касается и глины. Перед тем как приступить к работам, ее на несколько дней заливают водой, добавляя жидкость по мере впитывания. Не забудьте ее помешивать до того момента, когда она приобретет консистенцию сметаны.

Теперь можно приступать к основной работе. После того как фундамент высохнет, полиэтилен снимают и кладут два слоя рубероида. Слои, так же как и стяжка должны быть безупречно ровными, потому что это основа для будущей кирпичной кладки. Рядам из кирпичей очень важна ровная основа, которая сделана прямой линией.

Первые кирпичи кладутся ребром и плотно прижимаются к основанию, затем наносят слой глины. Каждый из слоев должен покрываться глиной, поэтому здесь может понадобиться строительный треугольник и уровень.

К кладке дымохода нужно подойти с особой внимательностью, порядовка должна быть отмечена на чертеже. Через три ряда нужно будет вставить арматура. В дальнейшем она на нее будет установлена каминная решетка. В процессе укладки боковых выступов, можно использовать половину кирпича. И в конце работы, все швы обрабатываются декоративным раствором, в который можно добавить краситель.

Таким образом, вы сможете создать в своем частном доме мини печь. Вся технология является не такой уж и сложной.

Схема камина из кирпича с открытой топкой

Почему в процессе кладки камина делается такой напор на создание схемы? Все не так просто, ведь правильно сделанный чертеж, это уже часть успеха в выполненной работе. Именно от его составления зависит вид материала, его функциональность, и самое главное безопасность во время использования. Составить чертеж, не владея особыми навыками можно, достаточно взять за основу уже хорошо продуманные, готовые схемы. Если вы хотите составить профессиональную схему, рекомендуем просмотреть обучающие видео.

Схему камина с открытой топкой можно скачать в интернете или сделать самостоятельно с помощью специальной программы на компьютере

Схема камина из кирпича с открытой топкой сразу даст понять, с чего нужно будет начинать строительство, какими особенностями обладает данная печная установка, и какие виды работ предстоит выполнить. Поэтому схема очень важна, ведь даже самые опытные специалисты часто обращаются к своим заготовкам.

В конструкцию камина с открытой топкой входят:

• Портал;
• Дымоход;
• Зуб;
• Топка;
• Колосника (или поддувало).

Все эти элементы должны быть учтены и изображены на чертеже. Хочется отметить, что данный состав присущ и закрытой топке.

Так же при проектировании такого камина нужно строго придерживаться всех пропорций. А именно ширина топки, она которая должна соответствовать показателю 2:3, и высота портала по отношению к глубине топливника 1:2. Такие соотношения не позволят дыму проникать в помещение, а так же увеличит теплоотдачу.

Следует помнить, что камины с открытой топкой из кирпича, хороши своей теплоотдачей, но только для малогабаритных помещений или комнат с хорошей вентиляцией. Только 20% энергии от топлива уходит на то чтобы повысит температуру в помещении. Кроме того такой вариант камина требователен в плане пожарной безопасности.

Камин своими руками: пошаговая инструкция (видео)

Создать камин из кирпича своими руками довольно не просто, это обусловлено особенностями печных оборудований. Однако если рассмотреть вопрос более детально и вникнуть во все нюансы, это можно осуществить и без помощи специалиста. Самое главное, это не допустит даже самых маленьких ошибок при расчетах, в чертеже и просто придерживаться намеченного плана.

Подробно: камин своими руками, пошаговая инструкция (фото примеров)

kitchenremont.ru

Камин своими руками из кирпича – от фундамента до финиша + видео

Выложить камин своими руками из кирпича можно на даче, в коттедже, в личном таунхаусе – то есть в собственном доме на земле, для квартир подобная задача слишком сложна в инженерном отношении. Эту работу не назовешь простой и быстрой, но при должном упорстве и ответственности обзавестись личным камином вполне возможно.

Камины – краткая характеристика

Любой камин с настоящим пламенем представляет собой простую открытую печь  с вытяжкой-дымоходом. Зрелище пляшущих языков пламени завораживает и притягивает взор на долгие часы, потрескивающие дрова с переливами искр создают уникальный звуковой фон, но оборотной стороной таких дизайнерских эффектов является низкая теплоотдача. КПД у каминов не превышает 25 %, вся остальная тепловая энергия в буквальном смысле «вылетает в трубу». Обогреть зимой обширное помещение только за счет открытого очага не получится, необходимо предусмотреть дополнительные отопительные варианты – теплый пол, конвекционное отопление и т.п.

Типовой проект камина из кирпича состоит из камеры сгорания (топки), которая расширяются по направлению к порталу. Тем самым повышается отдача тепла внутрь комнаты. Глубокая конструкция топки уменьшает и без того невеликий каминный КПД, поэтому камины в частных домах сооружают широкими и сравнительно плоскими. Местом дислокации рукотворного очага может служить торцевая стена либо угол между ней и внутренними стенами дома. Не допускается расположение каминов напротив оконных проемов, это приводит к снижению теплового эффекта и сильным сквознякам. Фундамент на месте монтажа должен быть очень прочным, т.к. кирпичный камин весит на менее 600-700 кг. Если прочность пола первого этажа не рассчитана на такую нагрузку, его придется дополнительно обустраивать (см. ниже).

Расчет и схема камина из кирпича

В этом разделе не обойтись без скучных цифр и вычислений, но если его пропустить, результат строительных усилий будет слишком веселым, особенно для ваших завистников и недоброжелателей. Основные размеры будущего камина:

• Площадь камеры сгорания напрямую зависит от объема отапливаемой комнаты в соотношении 1:100. То есть для холла в 100 м² необходимо предусмотреть не меньше 1 квадратного метра под топку – а сама площадь камина будет больше на толщину его стен;
• Соотношение глубины топки с шириной выдерживают в пределах 1:2.5-2:3, т.е. высота всегда больше ширины. Например, для небольшой камеры сгорания в 0.5 м² оптимальной глубиной будет 30-50 см – соответственно на ширину отводим от 1 до 1.4 метра.
• «Парадное» отверстие топки, ее пышущий жаром портал, обычно вытянут по высоте в соотношении 2:3. Для уже упоминавшейся площади топки в 0.5 м² кирпичный портал будет равен 60-70 на 80-90 сантиметров – есть где развернуться рукотворному огню;
• Площадь дымового отверстия тоже привязана к площади топочной камеры с масштабирование 10-15 к одному. Высота дымовых труб не должна превышать 4-5 метров, иначе тяга будет недостаточной.

Кладка камина своими руками потребует предварительных чертежных усилий, потому что каждый кирпичный ряд необходимо вычертить в масштабе, лучше на линованной бумаге. Каждый ярус кирпичей обозначается условным знаком, учитывается необходимость предварительной обработки блоков – ведь в ход пойдут и половинки, и четвертинки, и отпиленные под углом кирпичики. Кроме того, такой чертеж поможет точно рассчитать количество материала – каминный кирпич недешево стоит, лишняя переплата никому не нужна

Как построить камин своими руками – выбираем материал

К выбору строительных материалов при кладке камина своими руками нужно отнестись не просто ответственно, а придирчиво. Один бракованный блок, замурованный в каминную стену, станет настоящим вражеским агентом в собственном доме, зловредным саботажником. Его и «разоблачить» будет крайне непросто, кому же захочется перебирать весь камин заново?

Поэтому каждый кирпичик для каминных работ тщательно отбирается и осматривается. Поверхность кирпича должна быть ровной, цвет – густым и равномерным оранжево-красным. Кирпичные углы должны быть четкими, без сколов, звук от удара молотком по кирпичу – чистым и однотонным. Обратите внимание на кирпичные изломы, при скверном качестве они неоднородны по цвету и фактуре. Оплавления или белесые пятна на кирпичной поверхности недопустимы, они свидетельствуют о нарушениях при обжиге. На средний по размерам камин потребуется от 250 до 350 кирпичей.

Из других материалов необходимо запастись:

• Огнеупорной глиной. Ее потребуется порядка 0.1 м³ на каждые 100 кирпичей, и не менее 0.2 м³ кг для фундамента;
• Цементом марок от 200, можно фасованным, в количестве 30 кг на 100 кирпичей;
• Щебнем для работ по заливке фундамента, фракций от 3 до 6 сантиметров;
• Чистым строительным песком зернистостью до 1.3 мм – 0.5 м³ для всей кладки и около 0.3 м³ для бетонированной основы;
• Арматурными стержнями d = 8-10 мм (длиной до 80 см, числом до 20 шт.).

Узнайте, как своими руками сделать камин.

Камин своими руками из кирпича – обустройство фундамента

Прочная несущая основа должна быть заложена в любом проекте камина из кирпича, иначе вся тяжелая конструкция может непредсказуемо развалиться. К сожалению, на этапе капитального строительства здания такой фундамент закладывается редко. Для основательного кирпичного камина понадобится:

• Мини-котлован не менее полуметра в глубину и размерами по ширине и длине на 30-35 см больше, чем габариты самого камина;
• Уложить на дно котлована песок или песчано-гравийную смесь, в зависимости от влажности грунта. Если в вашем регионе грунт относится к пучинистому типу, закладываете песчано-гравийную основу в выкопанный мини-котлован, в несколько слоев, с трамбовкой каждого слоя;
• Установить на ровный гравий деревянную опалубку на 15-20 см больше каминных габаритов, точно выставив ее края по уровню. Уложить в опалубку арматурные стержни крест-накрест, заварив их стыки сварочным аппаратом. Высота опалубки зависит от веса камина, но должна быть не менее 15 см;
• Заливка опалубки цементно-гравийно-песчаным раствором. После ее застывания просвет между фундаментом камина и старым полом засыпается чистым песком. Прямой контакт между ними запрещен – разный уровень нагрузки приведет к растрескиванию линии стыка, а песок хорошо исполнит роль компенсатора деформаций. Уровень фундамента может быть на 5-7 см ниже, чем уровень пола в комнате.

Приступать к возведению камина своими руками из кирпича следует после застывания бетонного фундамента, на что следует отвести не мене 2 суток. Сотни килограмм тяжелой конструкции должны иметь под собой полностью «схватившуюся», ровную и прочную основу. Глина для швов замачивается за 5-7 дней до кладки в большой бочке, ее необходимо периодически размешивать. Песок для раствора просеивают и промывают несколько раз. Каждый кирпичный блок непосредственно перед укладкой на раствор замачивают в ведре с водой на 15-20 секунд для удаления воздушных пробок, даже если кирпич огнеупорный.

Как построить камин своими руками – кладка и отделка

На тщательной заливке фундамента подготовительные мероприятия не заканчиваются. Необходимо правильно замесить монтажный раствор, разметить и точно выполнить кладку

Как построить камин своими руками – кладка и отделка

Шаг 1: Шаг 1. Замес раствора

Высушенный после промывки песок заливаем глиной до состояния, похожего на густой кисель. Поученная смесь не должна быть текучей и приставать к коже рук, в то же время сухость раствора недопустима. Он не должен распадаться при формовке на отдельные фрагменты. Проще всего качество раствора для кладки каминов проверяется «колбаско-тестом». Из песчано-глиняной смеси раскатывается небольшой кусок диаметром пару сантиметров – если его колбасная форма не рассыпается сама по себе и при этом не липнет к вашим рукам – раствор оптимален для работы.

Шаг 2: Шаг 2. Рисунки и расклады

Укладываем на фундамент слой рулонной изоляции под каминные габариты. На задней стене комнаты вычерчиваем рисунок той части каминной конструкции, которая к ней будет примыкать. Далее раскладываем первый сплошной ряд насухо, учитывая расположение каждого огнеупорного элемента.

В этом и состоит главное отличие каминной кладки от возведения стен из любых блоков – каждый слой конструкции сначала промеряется насухо, элементы укладываются ровно и каждый на свое место. Отпиленные места должны замуровываться в раствор, их выход на лицевые и боковые стороны не допускается. Режут огнеупорный кирпич ножовкой или болгаркой с алмазным диском. Каждый силикатный элемент можно пронумеровать и тем же номером отметить его место на основе.

Шаг 3: Шаг 3. Кладка самого камина

Раствор на фундамент и пол наносится под каждый кирпич. Работу начинают от углов, выверяя каждый по отвесу и уровню, можно использовать вспомогательную оснастку из стальных тавров или уголков. Между кирпичными углами-маяками выводят весь слой, только потом переходят к следующему. Швы по высоте выполняются тонкими, с целью минимизировать растрескивание раствора в будущем. Швы в глубине, в сердцевине кладки, можно сделать несколько толще.

Излишки раствора удаляются после установки каждого кирпичного элемента, его еще раз выставляют насухо – что называется, «прикидывают по месту». При этом сразу оценивается необходимое количество раствора, потребное на полное заполнение стыков, без лакун и пустот. Выложенные кирпичные ряды измеряют на соответствие эталонам горизонтали, а предварительно установленные углы проверяют еще и по отвесу. Обнаружили отклонение – сняли кирпич и уложили заново, выправлять огрехи горизонтальности и вертикальности при укладке последующих уровней запрещается.

Внутренняя часть очага должна быть гладкой, иначе камин будет гудеть и разрушаться со временем. При перепадах внутренних размеров, допустим, при сужении конструкции к дымоходу, придется вытесывать каждый кирпичик, заделка неровностей раствором запрещена. Такая «внутренняя штукатурка» быстро облетит и засорит дымоход. Мелкие неровности кирпичей и швов внутри очага заглаживаются губкой, смоченной в глинистом растворе.

Шаг 4: Шаг 4. Монтаж металлических элементов и отделки

Если в схеме камина из кирпича предусмотрена металлическая окантовка портала, то для них используется жаропрочная сталь толщиной от 3 мм. Металлические рамки выставляют по уровню и заливают монтажным раствором. В местах контакта стальных элементов с кирпичом укладывают асбестовые компенсаторы, т.к. металл сильнее расширяется при нагреве и может деформировать лицевую (самую видимую!) поверхность камина.

Ни в коем случае нельзя считать металлические элементы портала несущими конструкциями! Если на верхнюю планку окантовки придется хотя бы небольшой вес вышележащих кирпичей, после первых же растопок она прогнется и вся работа пойдет насмарку. Вообще, при первых опытах с каминными работами лучше обойтись без металлизации портала, эта процедура достаточно сложна, а ее нарушение чревато неудачей всего проекта.

Облицовка каминных стен выполняется специальными жаропрочными изразцами – и их укладка столь же кропотлива, как и монтаж самого камина. В качестве альтернативы изразцам используются огнестойкие краски, причем ими можно окрашивать саму кирпичную поверхность или только тонкие межкирпичные швы. Впрочем, качественный огнеупорный кирпич и не нуждается в дополнительных отделочных работах.

remoskop.ru

Построить камин своими руками | Кладка камина

Фото: Построить камин своими руками

Как правильно расположить камин в доме

Итак, вы решили, что для полного счастья вам необходим в доме камин? Прежде чем выбрать определенный тип камина, его модель и дизайн, следует решить, где же будет располагаться этот прибор.

Фото: Как расположить камин

Cпециалисты придают большое значение правильному расположению камина, долго взвешивая все «за» и «против».
Во-первых, следует учитывать, что прибор займет в доме определенное место, отнимет квадратные метры у помещения. Камин может быть пристроен(5) к стене того помещения, в котором он расположен. Пристроенный камин может быть фронтальный(3) или угловой(2), в зависимости от места расположения по отношению к углам комнаты. Также встречаются центральные камины(4), расположенные по центру комнаты, не касаясь ее стен. В таком камине топка может быть односторонней, то есть обращенной дверцей в одну стороны, двусторонней (две параллельные стенки оснащаются стеклянными дверцами), или топка может отсутствовать совсем. Существуют открытые камины, у которых совсем нет топочной камеры, а есть лишь каменный под, над которым свисает колпак-дымосборник. К такому очагу можно свободно подойти с любой стороны. Главная проблема открытого очага – это как спрятать или декорировать дымоход, потому что огромная труба посреди комнаты не добавит ей красоты. С пожарной безопасностью у изготовленных промышленных способом каминов проблем нет.
Существуют также камины, «утопленные» в стену(1), такой камин займет место в соседней комнате, однако несомненным плюсом такого расположения будет то, что камин сможет прогреть одновременно две комнаты.

 ВИДЕО: Важные детали, которые надо соблюдать, выкладывая камин.

Во-вторых, не рекомендуется располагать камин напротив входа в комнату, а также сбоку от входа в непосредственной близости от него. Дело в том, что открытое пламя «не любит» резких порывов ветра, которые при таком расположении неизбежны.
В зарубежных журналах в последнее время часто публикуют проекты домов, где камин как бы пристроен к внешней стене дома. При этом в комнате остается лишь портал с декоративным обрамлением, а остальная часть располагается на улице, не отнимая площади у помещения и не уродуя его дизайн не самыми эстетичными элементами (дымоход). Однако то, что хорошо с точки зрения эстетики и экономии жилой площади, совершенно не пригодно для российских погодных условий, поскольку сразу встает вопрос утепления дымовой трубы, конденсата в дымоходе, а, следовательно, копоти и дыма от камина в помещении. Кроме того, несмотря на все меры утепления, значительная часть вырабатываемой таким камином тепловой энергии будет все равно уходить на «отопление» улицы. Так что оптимальным для российских климатических условий все же остается установка камина рядом с внутренней стеной дома.

Фото: Расположение трубы и дымохода

«Выкладываем камин своими руками. Советы мастеров»

Как правило, устанавливают камины у несущей стены дома. Очаг не должен переохлаждаться.
Не рекомендуется ставить камин в местах, где есть сквозняк, также возле ступенек и в помещениях, площадью до 20 кв. метров. Рядом с очагом целесообразно обустроить место для отдыха.

Проектируя камин, проведите анализ максимальной нагрузки, которую могут выдержать перекрытия дома и его фундамент. Также необходимо правильно рассчитать расположение дымохода со стропилами и балками перекрытия.

Параметры камина

Начиная строить камин, необходимо строго придерживаться правил кладки. Камин сделать гораздо проще, чем печь – поскольку конструкция дымохода не настолько сложная. Однако, в этом есть свои минусы – теплоотдача камина небольшая, около 20%.

Фото: Схема камина

Схема камина:

1—дымосборник; 2 — каминная доска; 3 — портал камина; 4 — топливник; 5 — под камина; 6 — предтопочная площадка; 7 — предтопочный лист; А — ширина портала; Б — высота портала; В — глубина топливника; Г — высота горловины; а —глубина сечения трубы; б — ширина сечения трубы

ОСНОВНЫЕ РАЗМЕРЫ КАМИНОВ (см) В ЗАВИСИМОСТИ ОТ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ

Площадь помещения м2	А	Б	В	Г	а*б
14-16	55	50	35	12	14х27
16-18	60	53	36	12	14х27
18-20	65	56	37	12	14х27
20-21	70	60	38	13	27х27
24-30	75	65	40	13	27х27

Очень многое зависит от формы дымовой камеры. Ее днище служит предохранением топливника от потока холодного воздуха, который проникает через трубы. Дрова в камине можно сжигать как на полу топливника, так и на решетке, и в металлической корзинке. Если дрова сжигаются на решетке или в корзинке, то пространство зольника используется в качестве дополнительного притока воздуха. Очень часто в каминах конструируют специальные тепловые камеры, за счет которых воздух в комнате греется от нагретых стенок топливника.
Камин изготавливают из кирпича, причем кладка корпуса выполняется из полнотелого красного кирпича из глины или шамота. Кладку трубы лучше производить из щелевого кирпича. Для изготовления части камина, которая нагревается, нельзя использовать бывшие в употреблении кирпичи, особенно если они были сложены с помощью известкового раствора.

Порядовка камина

Последовательность действий.

Камин изготавливают в следующей последовательности. Во-первых, раскладываем кирпичи – сначала первый ряд, после этого выкладываем ряд дымовой трубы. Затем на углы трубы опускаем отвесы так, чтобы расстояние между балками перекрытия и трубой было не менее 12 см – для того, чтобы можно было установить горизонтальную противопожарную разделку. Необходимо затем при помощи шнура проверить правильность кладки углов. Для этого измеряем расстояние по диагонали между противоположными углами – оно не должно быть более 5 см.

Зольник – это жесткая коробка, которая облегчает чистку камина. Для изготовления необходимо выложить кирпичные стенки высотой не более 50 см. А затем уложить 2 тавровых профиля из стали и уголок.
Обратите внимание, что дно топливника обязательно должно быть огнеупорным. В центре изготавливают решетку для сбора золы. Для того, чтобы было больше излучения тепла, внутренние стенки у топливника должны быть скошены.

Фото: Задвижка

  Камин изготавливают таким образом, чтобы можно было регулировать притоки и оттоки воздуха – для этого на дымовую камеру устанавливают задвижку из листовой стали. Закрывать и открывать задвижку нужно при помощи стержня. Доступ к задвижке должен быть обеспечен с любой части камина.
Камин можно отделывать красными кирпичами, можно заштукатурить и облицевать изразцами.

Описывается пошаговая инструкция строительства камина своими руками

Во-первых, нужно начертить будущий камин. Для этого лучше всего использовать миллиметровую бумагу. На чертеже следует пометить каждый кирпичный ряд. Это необходимо для упрощения дальнейшей работы.

Повторюсь, важно, кроме конструкции продумать и месторасположение будущего очага. Лучше всего камин смонтировать у капитальной стены дома. Помещение должно быть более 20 кв. м. без лестниц и сквозняков.
Основание камина должно быть выполнено из негорючих материалов. Это особенно важно, если загородный дом сделан из дерева. При расчете размеров камина надо исходить параметров комнаты, в которой он будет установлен. Так, площадь портала обычно составляет 0,02 ед. от площади помещения.

Правильно посторенней камин будет работать вас не один год и, наоборот, очаг, который сложен с ошибками, может принести много неприятностей, плоть до пожара. Поэтому к строительству камина нужно отнестись со всей серьезностью, начиная с выбора материалов.

Материалы для строительства: кирпич, глина, песок, цемент, специальный связующий раствор для кладки. Кирпичи для каминов используются огнеупорные и красные. Каждый кирпич следует перед покупкой осмотреть отдельно. Если нужно все обстукать молотком. Для камина выбираются кирпичи без трещин, сколов и щербинок. Для возведения камина средних размеров обычно нужно примерно 280-300 штук.

Фото: Фундамент Камина

Строительство начинается с фундамента. Камин обычно кладут на бетонное основание от 0, 8 до 1, 4 м – это зависит от размера и места размещения. Также его необходимо оградить от почвенной влаги.  Он не должен быть связан с основным фундаментом здания. Под фундамент нужно вырыть котлован глубиной. На его дно засыпать щебенку и утрамбовать. Фундамент может быть заливной (используется жидкий бетон) или кирпичный (кирпичи устанавливаются на ребро и скрепляются высокопрочным цементом).

Кладку камина нужно начинать с угловых кирпичей. Потом укладывается наружный ряд, а за ним середина. Швы между кирпичами должны быть тонкими, но полностью заполненными бетоном. Стенки внутри топливника и каналов штукатурить нельзя. Поэтому в процессе строительства нужно их протирать мокрой тряпкой, что удалить излишки раствора. При возведении дымохода внутри нужно протирать тряпкой, которая смочена в глиняном растворе. Труба получиться гладкой и дым будет беспрепятственно выходить наружу.

Глубина промерзания грунта

Интерактивная таблица для расчета глубины промерзания грунта в следующих городах: Омск, Новосибирск, Тобольск, Петропавловск, Курган, Кустанай, Свердловск, Челябинск, Пермь, Сыктывкар, Уфа, Актюбинск, Оренбург, Киров, Ижевск, Казань, Ульяновск, Самара, Уральск, Вологда, Кострома, Пенза, Саратов, Тверь, Москва, Санкт-Петербург, Воронеж, Волгоград, Гурьев, Псков, Смоленск, Курск, Таллин, Харьков, Астрахань, Рига, Минск, Киев, Ростов-на-Дону, Днепропетровск, Фрунзе, Алматы, Калининград, Львов, Николаев, Кишинев, Одесса, Симферополь, Севастополь.

Калькулятор промерзания грунта!

Ещё статьи про камин своими руками

Камин – мечта многих обладателей загородного дома. Живой огонь придает помещению особый стиль, шарм и гармонию. Возникает вопрос: возможно ли построить камин самостоятельно? Можно, если грамотно спроектировать конструкцию камина и тщательно вести все монтажные работы.

kladka-kamina.ru
