Фото строительства каркасных домов и коттеджей

В галерее представлены фото работ, строительство каркасных домов и коттеджей компанией «Фазенда 35». Строим как по нашим проектам — индивидуальным, типовым так и по проектам заказчиков. Фотографии прокомментированы, а полное описание того или иного объекта находится в его новости, ссылки присутствуют.

Текущий рейтинг 5 Проголосовало 2

829+ Интерес пользователей

Мини экскурс по каркасным объектам компании «Фазенда 35». Понравился дом — переходите к полному описанию и просмотру фотографий.

Строительство каркасного дома площадью 120 кв. м

В деревне Городище Череповецкого района, строительной компанией «Фазенда 35» построен каркасный дом площадью 120 квадратных метров.

Каркасный дом площадью более 250 м²

Строительство каркасного дома по проекту «Ирландия», площадь 250 квадратных метров, завершено специалистами компании в деревне Ирдоматка.

Строительство каркасного дома 6х6

Выполнено строительство каркасного дома 6х6 с мансардным этажом в д. Шайма. Фундамент — винтовые сваи. Наружная отделка — имитация бруса. Внутренняя отделка — вагонка. Кровля — металлочерепица Монтеррей.

Загородное строительство каркасного дома — Финская деревня

Построили загородный каркасный дом для постоянного проживания 17×11 метров. Дом расположен в 20 километрах от Череповца в районе деревни Озеро — Финская деревня.

Строительство каркасного дома в Заозерье

Фото отчет о строительстве каркасного дома 7×8 метров на ленточном фундаменте в деревне Заозерье, Вологодская область.

Возведение каркасного дома на винтовых сваях в Коротово

Завершено строительство каркасного дома 8х8 на винтовых сваях (свайно-винтовом фундаменте) в районе деревни Коротово, Вологодская область, Череповецкий район.

Строительство каркасного дома 10х12 в деревне Ирдоматка

Череповецкий район, деревня Ирдоматка. Завершено строительство частного каркасного дома 10х12 метров на винтовом фундаменте.

Отделка каркасного дома в д. Городище

Принято считать, что каркасный дом снаружи — это сайдинг, в лучшем случае блокхаус или имитация бруса, на самом деле возможности наружной отделки каркасника значительно шире. Вариант с декоративной штукатуркой.

Фотографии отделочных работ будут позже.

Строительство каркасного дома 6 на 9

Построили небольшой красивый дом по каркасной технологии в Мяксе. Размер дома 6 на 9 метров, фундамент — винтовые сваи, кровля — металлочерепица, отделка — имитация бруса.

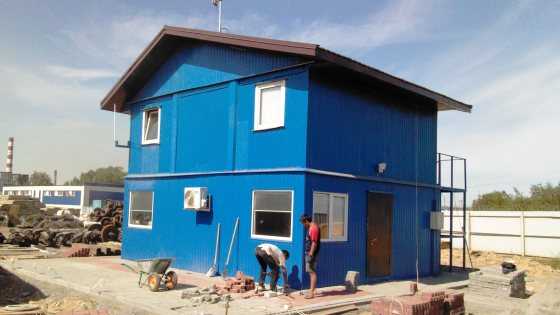

Оригинальная идея постройки офисного здания

Череповец. Ясная Поляна. Еще две недели назад вместо этого здания стояли 6 контейнеров. Техническое решение: контейнеры сварили между собой, стянули шпильками, снаружи выставка + пена ППУ + профнастил, изнутри — утепление самозатухающим пенопластом + отделка панелями. На обоих этажах санузлы. На втором душевая кабина. Оригинальная идея – заказчик, технические решения и воплощение – «Фазенда 35».

Каркасный дом на две семьи

В Ирдоматке закончили строительство каркасного дома на две семьи. Площадь — 230 квадратных метра, фундамент — сваи, наружная отделка — брусовая имитация.

Фото каркасного дома бюджетный вариант

Город Череповец. Новый дом построен по каркасной технологии, расположен за улицей Олимпийской. Даже весьма бюджетный вариант, при наличии фантазии и умелом воплощении можно получить достойный результат. На момент съемки фото — объект еще не закончен.

Каркасный дом под ключ на винтовых сваях

Закончили строительство каркасного дома под ключ в деревне Усищево. Дом красивый, функциональный и теплый. Свйно-винтовой фундамет, кровля — металлочерепица, наружная отделка — имитация бруса. Строили 2 месяца.

Строительство магазина 10×20 метров: металлокаркас ЛСТК

Завершено строительство двухэтажного магазина 10 на 20 метров в Борисово-Судском. Основа магазина металлокаркас ЛСТК (легкие стальные тонкостенные конструкции). Строительство домов ЛСТК и различных строений из этого профиля, является самым оптимальным вариантом для быстрого и надежного возведения конструкций, особенно если это касается коммерческих объектов.

Строительство каркасного дома 8 на 8 по технологии «Платформа»

Выполнено строительство каркасного дома 8х8 по технологии «Платформа» в поселке Суда. Строили «по феншую» на свайно-винтовом фундаменте.

Представленная на сайте компании ООО «Фазенда 35» информация (http://fazenda35.ru), касающаяся технических характеристик, цены на товары и услуги, носит чисто информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ.

Загрузка. Пожалуйста, подождите…

fazenda35.ru

фото и строительство коттеджей, внутренняя обшивка

Одно-, двухэтажные каркасные дома для временного и постоянного проживания набирают все большую популярность. Благодаря оперативности возведения и недорогой стоимости, а также возможности собрать строение самостоятельно, каркасные коттеджи стали востребованными как на рынке загородной, так и городской недвижимости. Стоит рассмотреть подробно фотоотчет о строительстве, чтобы понять, как построить каркасный дом своими руками и заодно перенять некоторые нюансы, помогающие избежать ошибок в деле возведения каркасных коттеджей.

Особенности каркасных домов

Начиная с этапа планирования дома, стоит помнить, что технология будет более сложная, чем любого другого строения

Начиная с этапа планирования дома, стоит помнить, что технология будет более сложная, чем любого другого строения. Потому при объективной легкости и простоте данного строительного процесса, необходимо соблюдение всех нюансов. Проведение расчета допустимых нагрузок, профессиональный монтаж ,выбор материала – имеет значение буквально все.

В чем же отличается строительство каркасных зданий от, допустим, брусовых? В домах из бруса все элементы подогнаны и имеют стабильную форму, а здесь необходимо соблюдать точность в соединении всех деталей, правильно оформлять стыки, швы и не допускать малейших щелей во избежание продувания дома или проседания утеплителя.

Сделать построенный дом энергосберегающим поможет правильный подбор расходных материалов, рациональность расхода и тщательность выполняемых операций. При полном отсутствии опыта это возможно, но сложно, поэтому проще обратиться к профессионалам, предварительно подобрав технологию и вариант проекта.

Технологически различаются две линии строительства каркасного дома: щитовая и каркасно-рамочная. Рассмотреть подробности конструкций поможет фотография, а вот этапы строительства подскажет фотоотчет.

Рекомендуем к прочтению:

Проекты, фото готовых домов

Сегодня множество компаний предлагает различный дизайн строений, которые вполне удобны для комфортного проживания

Сегодня множество компаний предлагает различный дизайн строений, которые вполне удобны для комфортного проживания. Главные достоинства: оперативность возведения коробки и недорогая стоимость всех работ. Тщательное утепление и гидроизолирование, а также соблюдение правил вывода вентиляции, обеспечения пожаробезопасности здания – этих условий вполне достаточно для обеспечения нормального проживания в домах даже в суровых условиях.

Предлагаемые проекты различаются по степени популярности, сложности и, конечно, полезной площади. Однако каждый застройщик всегда может изменить в ту или иную сторону проект, чтобы получить свой индивидуальный дом, соответствующий всем условиям и требованиям.

Обзор проектов

Каркасный дом «Янтарь» — это строение, имеющее мансардный этаж, различается по площади и технологии (каркасно-щитовая). Отличается компактностью, практичностью и экономной стоимостью. Простой дизайн, стандартный внутренний формат обустройства полностью окупается удобством проживания и недорогим содержанием строения. В ряде случаев проект выбирается под дачное строительство.

Дизайн этого дома отличается достаточной простотой, что увеличивает скорость возведения постройки

Проект каркасного дома типа Янтарь

Каркасный дом «Боярин» — строение изысканных форм, оснащенное верандой, тамбуром, балконом и мансардой. Может иметь два этажа, строительство ведется по каркасно-щитовой технологии.

Проект дома Баярин с балконом и мансардой

Одно- или двухэтажный каркасный дом «Добрыня» идеально подходит для большой семьи.

В плане представлены основные моменты, готовые к изменению. Дизайн отличается достаточной простотой, что увеличивает скорость возведения постройки. Кстати, данный проект дома несложно выполнить своими руками именно из-за доступности планировки и формата.

Рекомендуем к прочтению:

Проект каркасного дома типа Лотос

Каркасный дом «Лотос» — это коттедж, предназначенный для круглогодичного проживания, полностью оснащенный всеми системами и тщательно облицованный снаружи. Посмотрите на дом с фасада, изнутри он выглядит ничуть не хуже

Проект двухэтажного каркасного дома Садовод

Двухэтажный каркасный дом «Садовод» может стать как роскошной дачей, так и особняком для всесезонного проживания. Благодаря наличию второго этажа, площадь строения увеличена при минимуме места под фундамент, что особенно удобно на ограниченных земельных наделах.

Широкий балкон второго этажа – дополнительное освещение, форма крыши может быть изменена. На основе данного проекта существуют дома типа «Семейный», «Хутор».

Проект каркасного дома Гефест

Дом «Гефест», пожалуй, один из самых распространенных вариантов особняков. Огромный, вместительный и очень комфортный дом выглядит идеально. Три спальни, большая кухня, гостиная, санитарные зоны, веранда и/или мансарда, балкон – что еще нужно, чтобы сделать свой дом самым лучшим? Довольно высокая цена на проект обуславливается большим количеством работ, но даже такой дом, выстроенный по каркасной технологии, обойдется намного дешевле, чем выполненный из газо-, пеноблоков, кирпича или бруса. А по своим качественным показателям, проект ни в чем не уступает, а превосходит все строения, возведенные из стандартных материалов. Конечно, если за дело берутся мастера. Осуществить возведение данного дома своими руками сложно, особенно, не имея опыта

Вот, пожалуй, самые популярные проекты домов каркасных на сегодняшний день. Вариантов достаточно, чтобы подобрать решение готового типа или на основе дизайнерских проектов создать свой собственный план. Рассматривая фото каркасных домов, нелишним будет еще раз взвесить возможность самостоятельного решения вопросов.

kakpostroitdomic.ru

Фото-отчет о строительстве каркасного дома своими руками (45 фото) — Каркас Инфо

Представляем вашему вниманию фото строительства каркасного дома, по одной из возможных технологий, а именно так называемой технологии «Платформа». Надеемся, что эти фото помогут, в постройке каркасного дома своими руками, и дадут ответы об основных узлах каркаса.

Существует множество способов и технологий для постройки каркасного дома, (обзор некоторые из них представлены на этом портале) от сборки каркаса на стройплощадке из обрезных досок, до изготовления каркаса дома в заводских условиях из метало-профиля и панелей.

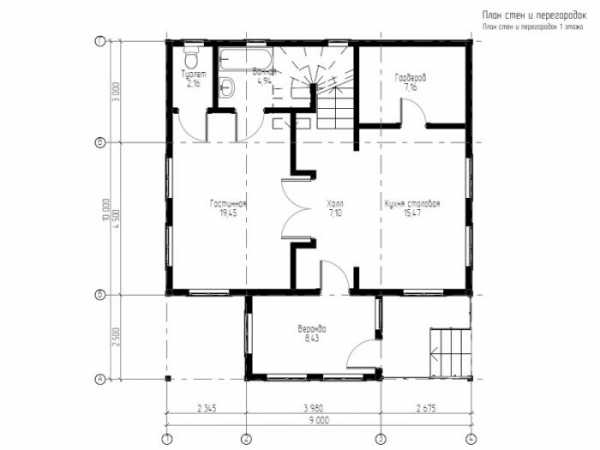

План дома приведен на фото справа. Сразу оговоримся, что строительство этого каркасного дома велось на юге, и он должен стать дачей для отдыха в выходные дни. Поэтому некоторые использованные решение могут не подойти для средней полосы России, например такие как отсутствие тамбура или широкое применение мансардных окон для освещения второго этажа.

По просьбе хозяев являющихся поклонниками Франции, планировочное решение их дома напоминает о домах Прованса. Войдя, попадаешь в прихожую. Благодаря большому окну-двери, она еще является и своеобразной верандой. Слева находится просторная кухня-столовая, из столовой через окно в прихожей открывается прекрасный вид на участок. Далее ванна-прачечная, и гостиная с таким же окном-дверью, как и в прихожей. По лестнице из гостиной можно подняться наверх. На втором этаже расположены три спальни и небольшой сан. узел. Для освещения выбраны мансардные окна, — это позволило немного сэкономить на строительстве. Мансардные окна несколько дороже обычных, но с учетом того что они встраиваются между стропил, и для их установки не потребовалось устраивать дополнительные фронтоны в крыше, их применение было вполне оправдано.

На фото слева представлена конструктивная схема каркасного дома, также можно рассмотреть некоторые узлы.

Каркас собран из обрезной доски, для стен дома выбрана доска сечением 45 х 195 мм. Перекрытия, в зависимости от расчетной нагрузки, могут быть выполнены сечением 45 х 195 или 45 х 225 мм. У многих возникнет возражение, что обрезной доски такого сечения на наших строительных базах и рынках не встречается. Данное противоречие объясняется просто: для сборки каркаса дома нужен хорошо высушенный и калиброванный пиломатериал, желательно также чтобы он имел разумную стоимость. Проблемы с первым пунктом возникают, даже у крупных строительных фирм, несмотря на их объемы, не говоря о частном застройщике которому нужно всего несколько кубов. Со вторым пунктом, — стоимостью, еще сложнее. Поэтому перед сборкой каркаса, доски 50 х 200 мм. (в действительности они имели сечение от 47 х 196 до 52 х 204 мм.) были пропущены через рейсмус, до единого размера 45х195.

Перед тем как начать собирать каркас дома в подполье фундамента, проложили трубы канализации, и остальных коммуникаций. (фото справа) После чего сверху, по специальным армированным перемычкам, была отлита бетонная плита, ставшая полом первого этажа.

С этого момента мы постараемся рассказывать более подробно, добавляя фото, и освещая узлы каркаса. Чтобы вы смогли найти ответы на большинство вопросов, и может быть повторить шаг за шагом все этапы возведения каркасного дома.

На отлитой плите согласно чертежам, из доски сделали нижнею обвязку по внешнему периметру стен и внутренних перегородок фото.5. Бетонную плиту пола первого этажа использовали как верстак для сборки каркасов стеновых рам.

Чтобы ни пришлось собирать строительные леса и мучится с закреплением ветрозащитной мембраны с лестниц стремянок, на собранном фрагменте стены, пока он находится в горизонтальном положении, ее закрепляли сразу, — брусками, на которые впоследствии крепится сайдинг внешней обшивки (фото справа)

Мембрану на собранную секцию накладывали с припуском по 20 — 25 см. в каждую сторону, чтобы при установке последующих секций сделать перехлест.

Поскольку наш дом имеет достаточно большие размеры, — 12,5 х 7 м, сборка рам и их дальнейший подъем производились частями (фото слева), так как подъем двенадцатиметрового каркаса стены, руками, у бригады из трех человек, возводивший каркас нашего дома мог вызвать определенные трудности.

В первую очередь собрали и установили все секции по самой длиной из стен (правое фото). Поднятые секции, выровненные, по уровню и отвесу, в вертикальном положении закрепляли временными подкосами.

После чего собрали и закрепили секции противоположной стены и секции торцевых стен (фото слева)

Выполнили перехлесты ветрозащитной мембраны. Концы пленки закрепили строительным степлером, поверх перехлестов пленки. Дополнительно укрепили брусками (правое фото)

В результате с внутренней стороны каркас дома начал выглядеть как на левом фото. И мы перешли к устройству внутренних несущих стен и перегородок.

По проекту в нашем доме две несущих стены. Частично убрав временные подкосы, приступили к их сборке и установке (фото справа).

Для разводки труб пол в ванной комнате первого этажа немного приподняли (левое фото).

После того как были установлены все внешние стены и перегородки первого этажа. Поверх них была устроена верхняя обвязка (фото справа).

Внимание! все стыки и соединения желательно прокладывать уплотняющей лентой или наносить тонкий слой монтажной пены, для исключения щелей и возможного образования так называемых «мостиков» холода.

Шаг за шагом мы подошли к началу сборки перекрытия второго этажа (фото слева).

Для соединения лаг перекрытия использовали дополнительные накладки. Их изготовили из доски того же сечения что и сами лаги. Этот узел хорошо видно на фото справа. В проеме над лестницей, установили сдвоенные лаги перекрытия.

Над открытыми пролетами, для закрепления концов лаг применили, специальные металлические кронштейны. Этот узел показан на фото слева.

После установки всех лаг перекрытие второго этажа стало выглядеть как на фото справа.

В перекрытии, над техническим помещением, для организации кладовки сделали проем, в который впоследствии будет установлена лестница чердачного типа (фото слева)

Между лагами установили распорки из бруска 45 х 45мм. Этот узел приводится в книгах, но на практике такое решение применяют редко. Обычно между лагами ставят распорку из доски того же сечения что и лага перекрытия. Также здесь видна часть лестничного проема (правое фото).

Приступили к настилу пола второго этажа (фото слева). Для этого использовали листы ОСБ толщиной 22 мм. По краям плиты имеется соеденение шип-паз.

К лагам перекрытия настил пола крепили гвоздями с насечкой. Дополнительно на лаги нанесли немного клея, чтобы впоследствии, исключить возможные скрипы (фото справа)

В завершении, всех работ по настилу чернового пола, мы получили ровную платформу для дальнейших работ (левое фото)

Начали сборку каркасов фронтонов дома (фото справа). В нашем проекте четыре фронтона. Два внешних и два внутренних. Без привлечения техники, своими руками приступили к установке фронтонов.

Подъем начали с внутренних фронтонов дома, закрепив их в поднятом положении коньковым брусом и временными подпорками.(фото слева)

Далее подняли торцевые фронтоны, по отвесу и уровню выровняли их в вертикальном положении, после чего также закрепили их на месте коньковым брусом и распорками (на фото справа)

Настало время собрать и установить боковые стены мансарды (левое фото)

Собрав и установив каркасы боковых стен мансарды, выполнили необходимые перехлесты ветрозащитной мембраны,что показано на фото справа.

Вот так шаг за шагом подошли к изготовлению стропильной системы (фото слева). Поскольку в нашем доме все стропила оказались одинаковыми и зеркальными, как справой так и с левой стороны дома. Мы, разметив первое стропило крыши, аккуратно его подогнали, и использовали его в качестве шаблона для изготовления всех следующих.

Все стропила изготовили внизу, после чего подняли наверх и приступили к установке стропил с шагом, заложенным в проекте (фото справа).

На фото слева показана стропильная система крыши после установки всех стропильных ног. В комнатах на втором этаже высокий «кафедральный» потолок. Поэтому стропила смонтированы без дополнительных затяжек (ригелей), и опираются на коньковый брус и стены дома.

Между стропил установлены распорки. Что бы при сборке каркасного дома своими руками у вас не возникло вопросов, этот узел мы показали на правом фото.

После удалили часть стропил и сформировали проемы для установки мансардных окон. (на фото слева). Внимание! В местах установки окон, стоит установить сдвоенные стропильные ноги.

К стропильной системе крыши начали крепить листы ОСБ (правое фото). Листы укладывали со смещением (в шахматном порядке).

В результате крыша нашего каркасного дома стала выглядеть как на фото слева.

Возвели крышу и над котельной, повторив все операции, описанные выше. (фото снизу).

Следующим шагом, в строительстве каркасного дома стали кровельные работы. На всю площадь крыши уложили гидроизоляционный материал, для фиксации использовали бруски (фото справа). На них возложено несколько функций: крепить гидроизоляцию, создавать под кровлей вентиляционный зазор, и служить основой для контр-обрешетки.

С одного из углов крыши дома, начали монтаж контр-обрешетки для укладки черепицы (левое фото).

В необходимых местах оставляли проемы для монтажа мансардных окон (фото справа)

По контр обрешетке с угла снизу вверх начали, укладку металло-пластиковой черепицы (левое фото).

Укладывая черепицу, вставляли мансардные окна, и устанавливали дополнительные элементы, такие как откосы и фартуки. Параллельно устанавливались окна на первом этаже (фото снизу).

На данный момент наш каркасный дом выглядит как на фото справа. Конечно впереди еще много работы: внешняя отделка (в процессе работы заказчик заменил сайдинг на блок-хаус), прокладка электрики и водоснабжения, утепление каркаса (в качестве утеплителя выбрана эко-вата наносимая «мокрым» способом), внутренняя отделка. Но главное уже имеется объем, с которым можно работать далее.

В этом фото-отчете мы постарались рассказать вам о строительстве каркасного дома, и узлах применяемых в каркасном домостроении. Возможно, наш рассказ поможет, кому то принять решение самому, шаг за шагом, своими руками начать постройку каркасного дома.
