Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

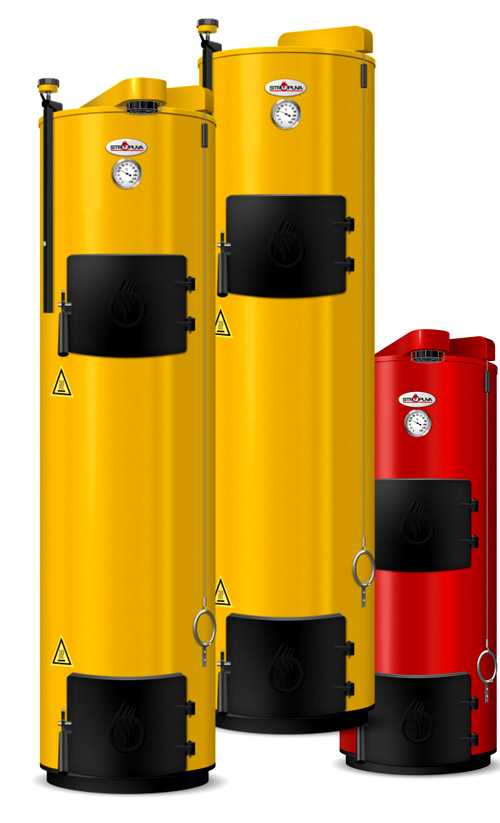

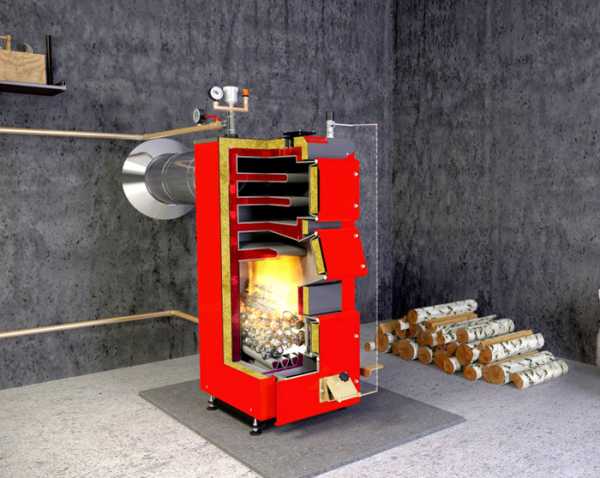

Устройство котла фабричного производства

Содержание статьи

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

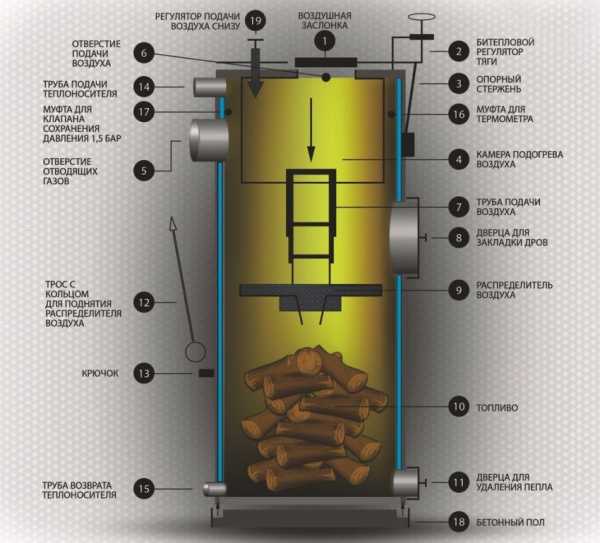

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

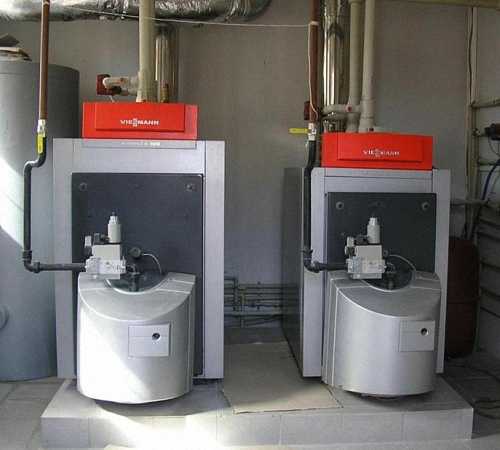

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

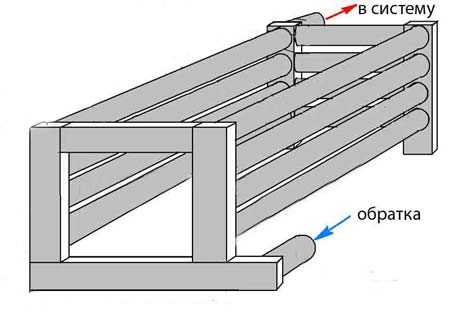

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

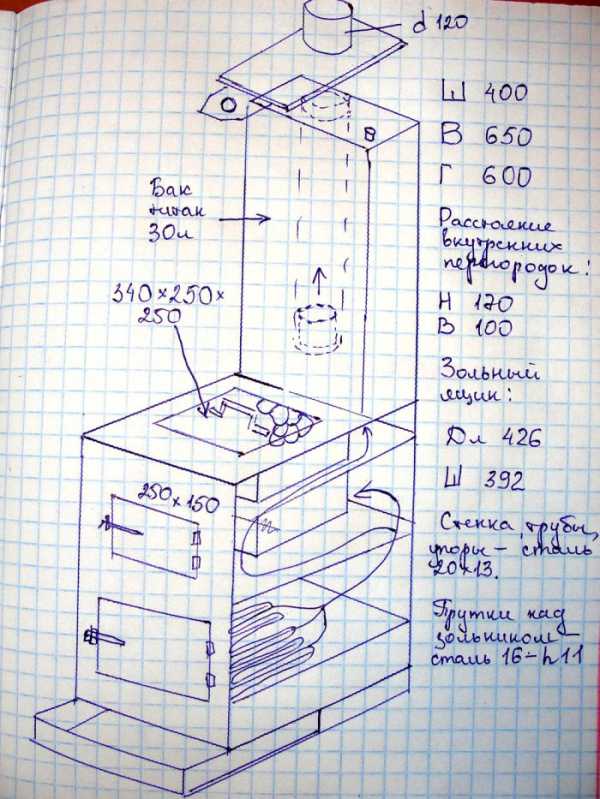

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

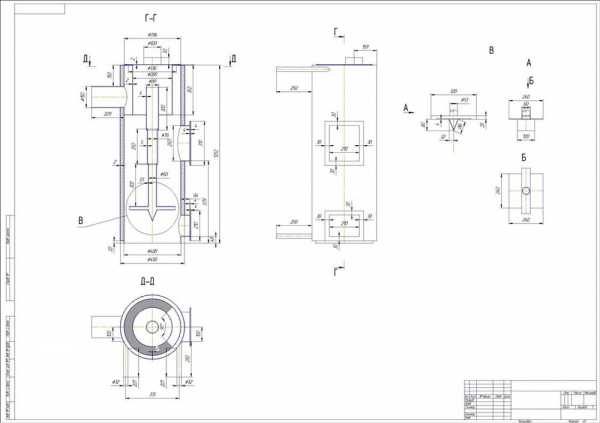

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Котел на твердом топливе своими руками

Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный в продаже, не требует особого ухода. Чтобы сэкономить на приобретении твердотопливного котла, возможен вариант его самостоятельного изготовления, об особенностях проведения этого процесса и рассмотрим далее.

Оглавление:

1. Особенности и преимущества использования котлов на твердом топливе
2. Разновидности и характеристика котлов на твердом топливе
3. Как сделать котел на твердом топливе: конструктивные особенности устройства
4. Котел на твердом топливе своими руками

Особенности и преимущества использования котлов на твердом топливе

Твердотопливным котлом называется устройство, в основе которого лежит сталь или чугун. Главной его функцией выступает — выделение энергии, при сгорании топлива твердой конфигурации. Бытовые модели котлов предполагают ручную загрузку топлива, а промышленные — автоматическую.

Котел на твердом топливе — отличный вариант для дачи или частного дома, которые расположены в местности с отсутствием газопровода. Твердотопливный котел работает на:

• угле,
• дровах,
• торфе,
• коксе,
• топливных гранулах и т.д.

Использование гранул, изготовленных из отходов деревообрабатывающей отрасли или сельского хозяйства позволяет решить сразу две проблемы — утилизацию этих отходов и обогрев помещения в холодное время года.

Современные покупные котлы на твердом топливе имеют электронную систему управления, которая выполняет дополнительные функции, обеспечивающие удобство эксплуатации котла.

Такие типы котлов нуждаются в периодической чистке, в противном случае, появляется риск их перегрева. Твердотопливный котел оснащается регулятором температуры, который предотвращает его перегрев. При наличии слишком высокой температуры, следует закрыть заслонку и замедлить горение.

Среди положительных качеств котлов на твердом топливе для дома следует отметить:

• независимость от электроснабжения, газопровода;
• использование различных видов топлива, отличающихся дешевизной покупки;
• не требуется проводить согласования на установку котла со специальными организациями;
• разнообразие котлов позволяет выбрать именно тот вариант, который подойдет под индивидуальные параметры помещения;
• высокий уровень КПД, который составляет около 86-88 %.

Именно данные преимущества делают котлы на твердом топливе популярными среди потребителей.

Разновидности и характеристика котлов на твердом топливе

Существует большое разнообразие котлов, работающих на твердом топливе, но все они имеют топку, для сгорания топлива и теплообменник, в котором нагревается теплоноситель.

Большинство покупных котлов имеют индивидуальные особенности, которые позволяют использовать различные виды топлива для работы с ними. Кроме того, в таких котлах присутствуют системы управления их работой, специальные датчики и механизмы, обеспечивающие легкость эксплуатации котельного оборудования.

В соотношении с типом топлива, которое используется котлом, они бывают:

• дровяными;
• угольными;
• брикетными;
• пеллетными;
• комбинированными.

В соответствии с технологией сгорания топлива, котлы подразделяются на:

1. Котлы на твердом топливе длительного горения — топка заполняется топливом практически до верха, и горение поддерживается именно в верхней ее части. Именно в ней обеспечивается принудительная подача воздуха. Постепенно, воздух перемещается ниже и происходит смещение зоны горения. С помощью такой технологии, заложив дрова в котел до верха, он будет работать на протяжении 4 суток без вмешательства человека, а при полной закладке угля — около 7 суток.

2. Котлы пиролизного типа — отличаются постепенным тлением топлива, которое обеспечивается отсутствием кислорода в топке. При данных условиях выделяется пиролизный газ, который при контакте с воздухом улучшает теплоотдачу топлива. Таким образом, повышается КПД, топлива расходуется меньше, а теплоотдача получается больше.

3. Котлы колосникового типа или водяные котлы на твердом топливе — имеет классический метод сжигания. Топливо сгорает в топке, при этом выделяется тепловая энергия, которая нагревает резервуар с теплоносителем. Через отопительные приборы в помещение попадает тепло, необходимое для его обогрева.

В соотношении с материалом, из которого сооружен котел, они бывают:

• чугунными — главный элемент котла в виде теплообменника изготовлен из чугуна, данный материал отличается устойчивостью перед коррозией, долговечностью, хорошими эксплуатационными характеристиками, большим весом;
• стальными — среди недостатков такого котла отмечают его неустойчивость перед коррозией, а среди преимуществ — быстрый нагрев, высокую теплоотдачу, более легкий вес, по сравнению с предыдущим вариантом.

В соотношении с принципом работы котлы на твердом топливе бывают:

• одноконтурными — отвечают за снабжение помещений теплом;
• двухконтурные котлы на твердом топливе выполняют сразу две функции — обогрев помещений и их снабжение горячей водой.

В соотношении со способом загрузки топлива котлы бывают:

• с наличием ручной подачи топлива;
• автоматизированные пеллетные котлы.

В соотношении со способом подачи воздуха в котел, он бывает:

• зависимым от наличия энергоснабжения, такие котлы имеют вентилятор, подающий воздух в камеру сгорания, кроме того, у них присутствует наличие электрического привода;
• независимые от электричества котлы осуществляют подачу воздуха с применением механического способа.

Как сделать котел на твердом топливе: конструктивные особенности устройства

Перед тем как изготовить котел на твердом топливе, предлагаем ознакомиться с конструктивными особенностями данного устройства. Среди основных элементов, входящих в состав любого твердотопливного котла следует выделить наличие:

• места, в котором сжигается топливо — чаще всего в нем присутствуют колосники, через которые подается воздух;
• резервуара для теплоносителя;
• дымохода — создающего дополнительную тягу и отводящего продукты сгорания любого из видов топлива;
• системы дроссельных заслонок — позволяют регулировать воздушную тягу, перекрывают каналы, при перегреве печи, обеспечивают ее полное угасание.

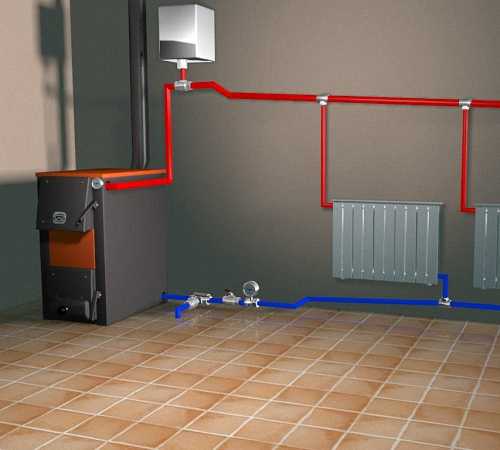

Чтобы обеспечить равномерность распределения тепла в каждом из помещений, к системе следует добавить водный аккумулятор тепловой энергии. Он имеет вид емкости, которая устанавливается в верхней части котла и накапливает тепло в процессе сгорания топлива. После того как топливо сгорело, происходит циркуляция жидкости по системе и обогрев воздуха.

Установка дополнительного бака, выполненного из нержавейки, помогает использовать горячую воду в бытовых целях. Данный элемент присутствует не во всех системах, его установка является актуальной, при отсутствии бойлера или при необходимости в экономии электроэнергии, которая тратится на его работу.

Перед тем как приступать к изготовлению котла следует позаботиться о составлении чертежей котла на твердом топливе. Наличие схемы котла на твердом топливе, поможет упростить процесс его изготовления и правильно рассчитать материалы, необходимые для проведения этого процесса. Для поиска схемы можно обратиться в интернет или поискать в книгах, однако, самым правильным решением станет составление индивидуального проекта котла на твердом топливе, в котором будут учтены все особенности строения, в котором его устанавливают.

Котел на твердом топливе своими руками

Для того, чтобы самостоятельно изготовить котел потребуется наличие:

• металлического листа, толщиной более пяти миллиметров;
• металлического уголка;
• чугунного колосника;
• труб для водопровода, выполненных из стали и имеющих разный диаметр;
• дверцей, устанавливаемых в топку и зольник;
• дроссельных печных заслонок;
• листа нержавеющей стали, из которого сооружают тепловой аккумулятор и резервуар для жидкости;
• песка, предварительно прошедшего отсев.

Закупки лучше проводить в специальных металлопрокатных организациях. Кроме того, работы, по сооружению котла требуют наличия:

• сварочного аппарата;
• угловой отрезной машинки;
• плоскогубцев;
• щипцов;
• электродрели со сверлами по работе с металлом;
• рулетки;
• уровня.

Человек, который приступает к изготовлению котла должен иметь начальные,предпочтительно, средние навыки работы со сварочным аппаратом и инструментами, которые режут металл. Для защиты и безопасности человека, выполняющего эти работы, следует побеспокоиться о наличии маски, перчаток и респиратора.

Предлагаем рассмотреть поэтапное изготовление котла в домашних условиях:

1. Работа над деталями корпуса.

Самой главной частью котла является механизм в виде топки, именно здесь сгорает топливо, температура которого зачастую превышает отметку в 80 градусов. Поэтому, материалы, из которых она будет изготовлена должны отличаться жаропрочностью.

Если жаропрочная сталь отсутствует, то используется обычный металл, однако стенки топки, в таком случае, делают двойными.

Используя угловую шлифовальную машинку, вырежьте заготовки для передней, боковых и задней дверец, в соответствии с параметрами указанными в чертеже.Для того, чтобы перенести показатели с чертежа на металл, используйте уровень или рулетку. Кроме того, нужно вырезать ребра жесткости, а для усиления топки, рекомендуется применение стального уголка.

На поверхности передней стенки должно присутствовать два отверстия в виде прямоугольника, в них будет находиться дверца, топки и зольного отдела.

Совет: В процессе проделывания отверстий сначала нанесите на металлическую поверхность разметку, а для того, чтобы просверлить отверстия по углам топки воспользуйтесь электрической дрелью. Далее работы выполняются с помощью угловой шлифовальной машинки.

2. Работа над теплообменником и резервуаром для воды.

При рациональном использовании всех возможностей котла следует предусмотреть в нем тепловой обменник и резервуар для воды, используемой в бытовых целях. Для изготовления данных элементов требуется нержавеющий металлический лист, сварить который поможет наличие определенного оборудования и навыков работы с ним.

На данном этапе лучше довериться специалистам. Теплообменник имеет вид набора, в котором присутствуют водопроводные трубы, сварка помогает расположить их таким образом, чтобы достигнуть формирования высокопрочного контура, имеющего прочную поверхность. Главным требованием к конечному результату изготовления теплообменника — быстрая и наиболее эффективная отдача тепла в теплоноситель.

3. Процедура сборки монтажа котлов на твердом топливе.

Отопительные приборы имеют высокую металлоемкость и отличаются высоким весом. Поэтому, лучше всего проводить процесс сборки котла в месте где будет производиться его установка.

Для начала следует позаботиться об обустройстве фундамента, находящегося в подкотельном пространстве. Чтобы его соорудить используется термоустойчивый кирпич. На нем устанавливается дно бункера для зольного отдела, а далее производится соединение каждой из частей котла с помощью сварки.

Во внутренней части устройства должны присутствовать предварительно подготовленные элементы в виде направляющих. На них производится укладка колосников и монтаж теплообменника. В внешней части бункера производится приваривание дополнительных элементов, обеспечивающих его жесткость. Для этого, используется металлический профиль с прямоугольным сечением.

Завершает процесс, работа по непосредственной установке котлов на твердом топливе. Для этого постепенно устанавливают внешние боковые стенки и верхний участок котла. В пространстве между стенками следует засыпать просеянный песок, который дополнительно аккумулирует энергию и предотвращает перегрев камеры сгорания.

Учтите, что песок, в котором содержится пыль и органические включения, для этих целей не подходит. Он должен быть прокален на огне, для выжигания всей органики. Если пренебречь этим правилом, то в процессе сгорания топлива в помещении будет присутствовать неприятный аромат.

На верхней плите производится установка резервуаров из стали, которые подключаются в соотношении с индивидуальными контурами. После установки двух дверец, котел проверяется на работоспособность.

Желательно установить вблизи котла, на одну из труб, терморегулятор, с помощью которого осуществляется контроль за процессом топки.

Котлы на твердом топливе видео:

strport.ru

особенности сборки и составления чертежей твердотопливных котлов

Если вы не хотите тратиться на дорогостоящие газовые и другие котлы, то наверняка вам будет интересно, как можно сделать твердотопливный котел своими руками. КПД такого котла находится примерно на одном уровне с печью, а изготовить котел своими руками не так уж и сложно, как может показаться на первый взгляд.

Чертежи твердотопливных котлов можно без труда отыскать в открытых источниках и ориентироваться на них при работе. Сегодня мы расскажем, как можно сделать котел на твердом топливе своими руками и что для этого потребуется.

Конструкция твердотопливных агрегатов

Конструкции твердотопливных котлов есть разные. Некоторые предусмотрены так, что с их помощью можно не только отапливать дом и греть воду, но также готовить пищу. Это повысит эффективность котла на твердом топливе, и сократите расходы на отопление помещения.

Для работы по изготовлению твердотопливного котла своими руками потребуются чертежи, материалы и инструменты. Котел твердотопливного типа состоит из следующих элементов:

• бокса для сжигания твердого топлива, который оборудован колосниками для подачи воздуха в нужном количестве;
• дроссельных заслонок для перекрытия каналов после угасания пламени и контроля силы воздушной тяги;
• резервуара для жидкости. Вода в отопительной системе служит в качестве теплоносителя. Резервуаром может быть теплообменник трубчатой формы;
• дымохода для создания тяги, которая выводит продукты горения топлива наружу.

Кроме того, важным, но необязательным элементом системы является термоаккумулятор, который равномерно распределяет тепло по всей территории помещений. Это представляет собой емкость из металла нужного размера, которую устанавливают своими руками на твердотопливный агрегат, и накапливает тепловую энергию при активной топке. Когда топка временно приостанавливается, носитель циркулирует по магистралям, нагнетая воздух.

Также над термоаккумулятором можно установить дополнительный накопитель горячей жидкости для бытовых нужд, с целью обеспечения лучшего комфорта для жильцов.

Перед тем как начинать работу по сборке котла на твердом топливе своими руками, нужно сделать чертежи котла и всей системы отопления. Такие чертежи можно найти в Интернете и готовые, но лучше адаптировать их под свое жилье, поскольку к каждой отопительной системе нужно создавать свой подход.

Инструменты и материалы для работы

Чтобы своими руками собрать котел, работающий на топливе твердого типа, нужно приготовить следующее:

• просеянный и обработанный песок из карьера или реки;
• стальные листы толщиной от 5 мм;
• листы из нержавеющей стали для термоаккумулятора и бытового дополнительного резервуара;
• уголок из железа;
• дроссельные печные заслонки;
• чугунная решетка;
• двери из металла для золы и бункера для топки;
• стальные трубы разного диаметра.

Чтобы приобрести строительные материалы по выгодной цене, лучше всего обратиться в компанию, которая занимается металлопрокатом, и может предоставить хорошую скидку.

Работа по сборке котла предусматривает сварку, поэтому полный перечень рабочих инструментов выглядит так:

• инверторный или другой сварочный аппарат, который можно применять дома;
• измерительные приборы, включая рулетку, строительный уровень и уголки;
• болгарка высокой мощности;
• электродрель со сверлами;
• пассатижи и щипцы.

Приступать к работе нужно лишь тогда, если вы имеете навыки работы со сварочными и прочими инструментами, которые потребуются при сборке котла.

Создание твердотопливного котла своими руками

При грамотной организации рабочего процесса по сборке, ничего сложного в работе не будет. Желательно осуществлять сборку котла в специально отведенном помещении, например, в мастерской. Детали же для котла делают на верстаке.

Особенности изготовления корпусных деталей

Ключевым элементом любого котла отопления , независимо от того, на каком топливе он будет работать, является топка. Чтобы своими руками изготовить топку, нужны лишь качественные материалы, которые смогут выдержать максимальные температурные нагрузки до тысячи градусов. Итак, процесс изготовления корпуса котла состоит из таких действий:

• если вам не удалось отыскать жаропрочную сталь, то можно взять и обычную, но при этом нужно, чтобы она имела двойные стенки, чтобы узел быть достаточно долговечным. Каждая стенка вырезается из стальных листов угловым шлифовальным прибором;
• чертеж котла должен включать в себя все необходимые размеры, которые затем будут перенесены на металлопрокат посредством длинной линейки и инструментов для измерения;
• помимо стенок нужно будет вырезать еще ребра жесткости из профильной стальной трубы. С помощью уголка нужно усилить стыки между всеми частями конструкции;
• в передней стенке корпуса нужно сделать квадратное отверстие, которое должно четко соответствовать параметрам дверки топочного бункера и для золы.

Чтобы сделать такое отверстие квадратной формы нужно на сталь нанести разметку, потом взять электродрель и проделать отверстия по углам. Далее делается сквозной прорез угловым шлифовальным аппаратом и ведется из центра до края.

Изготовление водного резервуара и теплообменника

Чтобы котел на твердом топливе был максимально эффективным, то его следует оборудовать двумя водными резервуарами. Их делают на основе листов из нержавеющей стали, из которых нужно вырезать прямоугольники нужного размера и сварить друг с другом. Помните, что для проведения сварочных работ нужно не только иметь специальный аппарат, но и обладать соответствующими навыками, или доверить эту работу профессионалам, обратившись в профильную мастерскую.

А теплообменник представляет собой комплект простых труб, которые применяются в водопроводах. Их сваривают друг с другом так, чтобы они в итоге образовывали так называемый проточный цикл, который имеет максимально допустимую внешнюю площадь. Таким образом, можно достичь максимально эффективной теплоотдачи между теплоносителем и сгораемым топливом.

Особенности сборки твердотопливного котла

Стоит отметить, что конструкция отопительных устройств такова, что металла в них очень много, естественно, это сказывается на их весе. Поэтому сборку готового котла нужно проводить в месте непосредственной его установки.

Сборка включает такие действия:

• сделайте фундамент для котла, при этом нужно использовать специальный жароустойчивый кирпич;
• после высыхания раствора установите на фундамент днище зольного бункера;
• по периметру днища по очереди вставьте внутренние стенки котла отопления и приварите их;
• внутри готового корпуса приварите специальные направляющие, к которым потому нужно будет прикрепить теплообменники и колосники;
• с внешней стороны бункера приварите ребра жесткости из металлического профиля прямоугольной формы по вертикали;
• смонтируйте и установите верхнюю плиту в оставшиеся наружные стенки. Между этими стенками нужно засыпать приготовленный заблаговременно песок, который будет защищать стены камеры сгорания от перегревания и быстрого прогорания, а также песок нужен с целью выполнения функции дополнительного теплоаккумулятора.

Песок для этой цели нужно применять хорошо промытый, в нем не должно быть ни грязи, ни каких-либо элементов органики. Перед работой его нужно будет прокалить на пламени, чтобы выжечь из него все ненужное. Если этого не сделать заранее, то при работе котла будет образовываться крайне неприятный запах.

Последний этап работы заключается в установке верхней плиты. Все готовые резервуары из нержавейки нужно поставить на плиту сверху и подключить к соответствующим контурам системы. Затем нужно поставить на места дверцы каждого бункера и сделать пробный запуск агрегата, чтобы проверить, как он работает.

Одно из требований, которое выдвигается к котлам на любом топливе независимо от места из применения – это высокая экономичность. Также они должны иметь малую тепловую инерцию и обладать функцией быстрого регулирования мощности.

Также выбирать отопительный прибор на том или ином топливе следует и в зависимости от местности, где вы проживаете. Котел на твердом топливе лучше всего подойдет для регионов с холодным климатом и сильными зимними морозами.

Если вы хотите собрать твердотопливный котел своими руками, то при правильном подходе и строгом соблюдении инструкции вы получите экономичный отопительный агрегат и сэкономите огромные средства на его покупке, установке и эксплуатации.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Твердотопливный котел своими руками – необходимые чертежи

Содержание:

1. Наиболее приемлемые случаи работы
2. Некоторые замечания по выбору материалов
3. Делаем устройство самостоятельно
4. Детали создания теплообменника
5. Выполняем подключение разумно

Отопительный котел на твердом топливе станет удобным выходом там, где нужно создать действительно эффективную систему обогрева при условии присутствия других видов энергоносителей. Однако, перед желающими организовать свой быт часто встают несколько трудностей, ограничивающих возможность покупки готового инженерного решения.

В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и выполнить монтаж батарей отопления. Хотя на это уйдет время и некоторое количество денежных средств, полученное решение будет идеально не только в плане отопления дома, но и в отношении оптимального расположения.

Наиболее приемлемые случаи работы

Создавать твердотопливный котел отопленияя своими руками – идеальный способ организации тепла в помещении для тех, кто не имеет возможности вносить изменения в архитектуру здания, устраивать отдельную котельную и так далее. Также это станет удобным выходом для тех, кто желает убрать старую дровяную печь. Место можно использовать с пользой.

К поиску чертежей твердотопливного котла для работы своими руками прибегают те, кто физически не может обеспечить необходимые условия для тех готовых решений, которые предлагаются к продаже. К примеру, агрегаты промышленного исполнения достаточно требовательны:

• есть критерии по давлению в системе циркуляции;
• необходимо обеспечить тягу, для чего сооружается дымоход с четкими условиями к конструкции;
• часто мощность избыточна, поэтому за котлом необходим постоянный надзор;
• иногда эффективность агрегата серийного исполнения зависит от того, что входит в его обвязку.

Созданный своими руками твердотопливный отопительный котел обладает рядом преимуществ, которые для некоторых могут оказаться решающими:

• возможно размещение на месте старой печи, с использованием готового дымохода;
• сборка и подключение ничем не ограничиваются, можно использовать существующие структуры;
• оптимально подбирается мощность под размер отапливаемого помещения;
• структура отопления может быть сформирована на любом принципе циркуляции – гравитационной или принудительной;
• форма устройства ничем не ограничена, котел может быть идеально размещен в свободном пространстве;
• конструкционное решение может быть создано с учетом используемого топлива – дрова, уголь;
• устройство создается, учитывая желательный режим работы – варьируется размер топки, объем и площадь теплообменника.

Как таковая, схема твердотопливных котлов для выполнения своими руками не существует. Есть ряд принципов построения и рекомендации по конструкционным решениям отдельных узлов. Остальное – ничем не ограниченная свобода творчества, а также расчет, базирующийся на характеристиках системы отопления и площади помещений.

Некоторые замечания по выбору материалов

Чтобы коэффициент полезного действия котла на твердом топливе, особенно самодельного, был выше, следует соблюдать несколько рекомендаций, относящихся к материалам конструкции. Следование простым правилам увеличит общий срок службы изделия.

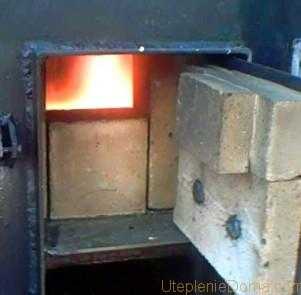

1. Чтобы обеспечить качественное сгорание топлива, стенки топки должны быть сделаны из материала с как можно меньшей теплопроводностью. Идеален кирпич, а в случае создания стенок из стали, лучше всего использовать схему с прокладкой теплоизолятора (бетон, песок) между двух стенок корпуса.
2. Сталь, используемая при конструировании узлов котла, должна иметь толщину минимум 4 мм.
3. Дымоход из металла, в зависимости от побочного применения, имеет требования к толщине стенок. Если он используется только для отвода продуктов сгорания, сталь должна быть как можно толще. Это замедлит прогорание. Если же применяется «титан» как накопитель воды для горячего водоснабжения, дымоход делается из листового металла 4 мм. В этом случае, для обеспечения надлежащей тяги, нужно наращивать длину вертикального участка.
4. Конструкция котла должна предусматривать два регулятора режима работы. Задвижка дымохода обеспечивает баланс тяги и напрямую влияет на скорость сгорания топлива. Нижняя дверца котла, как источник подачи свежего воздуха, отвечает за качество «топливной смеси» в камере сгорания, которая состоит из кислорода и топочного газа.

Это краткий список рекомендаций, который позволяет примерно рассчитать конструкцию. Можно перейти непосредственно к технологии изготовления твердотопливного котла.

Делаем устройство самостоятельно

Чтобы определить план работ, нужно учитывать, что оптимальная схема твердотопливного котла, который будет работать в том числе, как источник горячей воды должна включать в себя три основных элемента:

• нагревательный блок, состоящий из топки, зоны накопления золы и дымохода;
• тепловой аккумулятор, который служит для поддержания режима циркуляции, стабилизирует температуру жидкости в системе, позволяя достаточно неравномерный режим работы котла;
• накопитель горячей воды – «титан», откуда будет браться жидкость для бытовых и гигиенических нужд.

Особых требований к конфигурации всех систем не существует. Приблизительные цифры можно определить так.

1. Итоговую мощность котла можно рассчитать по нормативным документам. Цифра очень приблизительная, основана на объеме топки, но не учитывает характер тяги и отклонения в теплоотдаче топлива.
2. Емкость теплоаккумулятора можно выбрать, исходя из рекомендаций по формированию обвязки твердотопливных котлов промышленного исполнения.
3. Титан рассчитывается по приблизительной потребности в горячей воде. Для него обязательно условие присутствия системы безопасности в виде клапанов для стравливания давления.

Идеальный материал для создания корпуса – кирпич. Но многие предпочитают делать конструкцию из металла. Способ проще, требует меньшего набора навыков, поэтому будем рассматривать именно его, поскольку основная часть, касающаяся теплообменника, не изменится.

Для работы понадобятся:

• сталь листовая, толщиной 5 мм и больше;
• металлический уголок;
• решетка колосников, можно купить готовую, нужного размера или сварить ее самостоятельно;
• дверцы топки и накопителя золы;
• заслонка дымохода;
• нержавеющая сталь листовая – нужна для создания теплоаккумулятора и накопителя горячей воды;
• песок речной или просеянный строительный;
• сварочный аппарат, желательно с низкой мощностью;
• болгарка;
• дрель, сверла по металлу;
• рулетка, шило, угольник, спиртовой строительный уровень.

Металл можно приобрести на специализированных базах, торгующих металлопрокатом. Многие из них предоставляют услуги резки, поэтому полезно заранее рассчитать конструкцию, чтобы приобретать почти готовые детали.

Так как конструкция из металла довольно тяжелая, сборку лучше осуществлять непосредственно там, где будет расположен агрегат. В итоге, после проведения всех работ по сварке, получится блок, который представлен на фото твердотопливного котла, он, кстати, также сделан своими руками.

Детали создания теплообменника

Существует две базовые конструкции, представленные на схемах ниже:


Принцип работы совершенно одинаковый. Разница в материалах, из которых изготовлены узлы. Блок из труб требует большей квалификации, точности отрезки, а также проведения достаточно сложных сварочных работ. Схема с плоскими накопителями легче в изготовлении, но повышает требования к самому нагревательному блоку. Для достижения оптимальных условий в камере сгорания, потребуется очень хорошая тяга, достаточное количество топлива до достижения рабочего режима.

Монтаж теплообменника в камере сгорания производится при соблюдении простого условия – расстояние до стенок корпуса должно составлять не менее 10 мм. Зная параметры корпуса, который уже изготовлен, можно максимально точно просчитать параметры конструкции обменника.

Подвод труб обратки и подачи системы отопления ничем не лимитирован. Иногда ввод обратки производится спереди котла, там же делается и сливной отвод для ликвидации воды в случае проведения ремонтных работ или тогда, когда помещение оставляется на зиму без отопления. На видео про отопительный котел, который делается своими руками показано, как создать теплообменник и осуществить его монтаж внутри корпуса.

В зависимости от тяги и конфигурации, можно варьировать конструкцию теплообменника. Он может быть следующих типов:

• с горизонтальным или вертикальным расположением труб;
• плоскостенный, вытянутый по вертикали или горизонтали;
• так называемый «шахтный», когда ось конструкции расположена под углом. Такой теплообменник применяется редко, для него требуется специфическая конструкция топки, переходящей в наклонный дымоход.

Выполняем подключение разумно

Собранный своими руками твердотопливный отопительный котел подсоединяется к системе отопления совершенно обычными способами, с применением стандартных правил обвязки. Чаще всего используется гравитационная циркуляция, поэтому можно следовать простым правилам организации системы:

• котел располагается как можно ниже относительно радиаторов отопления;
• для регистров используются трубы большого диаметра;
• трубопроводы должны располагаться под легким уклоном;
• расширительный бачок обязателен, располагается в самой верхней точке системы;
• обязательна возможность сброса давления, слива и добавления теплоносителя в систему;
• количество уголков, поворотных зон трубопроводов должно быть минимальным.

Также можно применять любые обвязки, использующие насосы принудительной циркуляции. Однако, такие схемы потребуют наличия постоянного энергопитания, что может быть недостижимо. Поэтому для твердотопливного котла, сделанного самостоятельно, идеальной будет обвязка, основанная на модели гравитационной циркуляции. У нее в контур обратки включен насос принудительной циркуляции с возможностью автоматического переключения на прямой трубопровод при отсутствии напряжения. Такая система будет уверенно работать во всех случаях.
Вверх


Естественно, такая работа потребует довольно много времени, рекомендуется привлекать специалистов для сварки теплоаккумулятора и теплообменника. Однако, можно получить оптимальный результат. Котел идеально подойдет к месту, будут соблюдены все требования по мощности, что может быть очень удобно в отдельных случаях.

kotelstroi.com

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

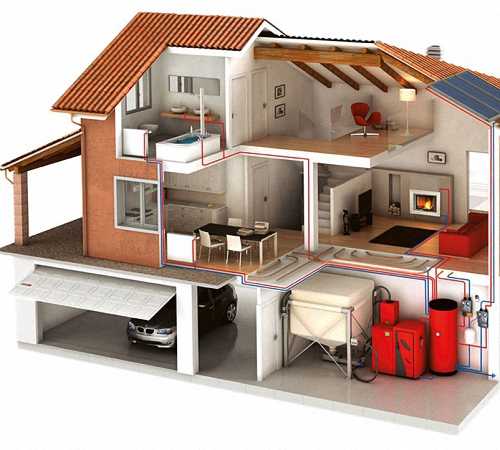

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

ibuildrussia.ru

Котел на твердом топливе своими руками

Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котелне зависит от электричества, доступный в продаже, не требует особого ухода. Чтобы сэкономить на приобретении твердотопливного котла, возможен вариант его самостоятельного изготовления, об особенностях проведения этого процесса и рассмотрим далее.

Оглавление:

1. Особенности и преимущества использованиякотлов на твердом топливе
2. Разновидности ихарактеристика котлов на твердом топливе
3. Как сделать котел на твердом топливе: конструктивные особенности устройства
4. Котел на твердом топливе своими руками

Особенности и преимущества использования котлов на твердом топливе

Твердотопливным котлом называется устройство, в основе которого лежит сталь или чугун. Главной его функцией выступает — выделение энергии, при сгорании топлива твердой конфигурации. Бытовые модели котлов предполагают ручную загрузку топлива, а промышленные — автоматическую.

Котел на твердом топливе — отличный вариант для дачи или частного дома, которые расположены в местности с отсутствием газопровода. Твердотопливный котел работает на:

• угле,
• дровах,
• торфе,
• коксе,
• топливных гранулах и т.д.

Использование гранул, изготовленных из отходов деревообрабатывающей отрасли или сельского хозяйства позволяет решить сразу две проблемы — утилизацию этих отходов и обогрев помещения в холодное время года.

Современные покупные котлы на твердом топливе имеют электронную систему управления, которая выполняет дополнительные функции, обеспечивающие удобство эксплуатации котла.

Такие типы котлов нуждаются в периодической чистке, в противном случае, появляется риск их перегрева. Твердотопливный котел оснащается регулятором температуры, который предотвращает его перегрев. При наличии слишком высокой температуры, следует закрыть заслонку и замедлить горение.

Среди положительных качеств котлов на твердом топливе для дома следует отметить:

• независимость от электроснабжения, газопровода;
• использование различных видов топлива, отличающихся дешевизной покупки;
• не требуется проводить согласования на установку котла со специальными организациями;
• разнообразие котлов позволяет выбрать именно тот вариант, который подойдет под индивидуальные параметры помещения;
• высокий уровень КПД, который составляет около 86-88 %.

Именно данные преимущества делают котлы на твердом топливе популярными среди потребителей.

Разновидности и характеристика котлов на твердом топливе

Существует большое разнообразие котлов, работающих на твердом топливе, но все они имеют топку, для сгорания топлива и теплообменник, в котором нагревается теплоноситель.

Большинство покупных котлов имеют индивидуальные особенности, которые позволяют использовать различные виды топлива для работы с ними. Кроме того, в таких котлах присутствуют системы управления их работой, специальные датчики и механизмы, обеспечивающие легкость эксплуатации котельного оборудования.

В соотношении с типом топлива, которое используется котлом, они бывают:

• дровяными;
• угольными;
• брикетными;
• пеллетными;
• комбинированными.

В соответствии с технологией сгорания топлива, котлы подразделяются на:

1. Котлы на твердом топливе длительного горения — топка заполняется топливом практически до верха, и горение поддерживается именно в верхней ее части. Именно в ней обеспечивается принудительная подача воздуха.Постепенно, воздух перемещается ниже и происходит смещение зоны горения.С помощью такой технологии, заложив дрова в котел до верха, он будет работать на протяжении 4 суток без вмешательства человека, а при полной закладке угля — около 7 суток.

2. Котлы пиролизного типа — отличаются постепенным тлением топлива, которое обеспечивается отсутствием кислорода в топке.При данных условиях выделяется пиролизный газ, который при контакте с воздухом улучшает теплоотдачу топлива.Таким образом,повышается КПД, топлива расходуется меньше, а теплоотдача получается больше.

3. Котлы колосникового типа или водяные котлы на твердом топливе — имеет классический метод сжигания.Топливо сгорает в топке, при этом выделяется тепловая энергия, которая нагревает резервуар с теплоносителем.Через отопительные приборы в помещение попадает тепло, необходимое для его обогрева.

В соотношении с материалом, из которого сооружен котел, они бывают:

• чугунными — главный элемент котла в виде теплообменника изготовлен из чугуна, данный материал отличается устойчивостью перед коррозией, долговечностью, хорошими эксплуатационными характеристиками, большим весом;
• стальными — среди недостатков такого котла отмечают его неустойчивость перед коррозией, а среди преимуществ — быстрый нагрев, высокую теплоотдачу, более легкий вес, по сравнению с предыдущим вариантом.

В соотношении с принципом работы котлы на твердом топливе бывают:

• одноконтурными — отвечают за снабжение помещений теплом;
• двухконтурные котлы на твердом топливе выполняют сразу две функции — обогрев помещений и их снабжение горячей водой.

В соотношении со способом загрузки топлива котлы бывают:

• с наличием ручной подачи топлива;
• автоматизированные пеллетные котлы.

В соотношении со способом подачи воздуха в котел, он бывает:

• зависимым от наличия энергоснабжения, такие котлы имеют вентилятор, подающий воздух в камеру сгорания, кроме того, у них присутствует наличие электрического привода;
• независимые от электричества котлы осуществляют подачу воздуха с применением механического способа.

Как сделать котел на твердом топливе: конструктивные особенности устройства

Перед тем как изготовить котел на твердом топливе, предлагаем ознакомиться с конструктивными особенностями данного устройства. Среди основных элементов, входящих в состав любого твердотопливного котла следует выделить наличие:

• места, в котором сжигается топливо — чаще всего в нем присутствуют колосники, через которые подается воздух;
• резервуара для теплоносителя;
• дымохода — создающего дополнительную тягу и отводящего продукты сгорания любого из видов топлива;
• системы дроссельных заслонок — позволяют регулировать воздушную тягу, перекрывают каналы, при перегреве печи, обеспечивают ее полное угасание.

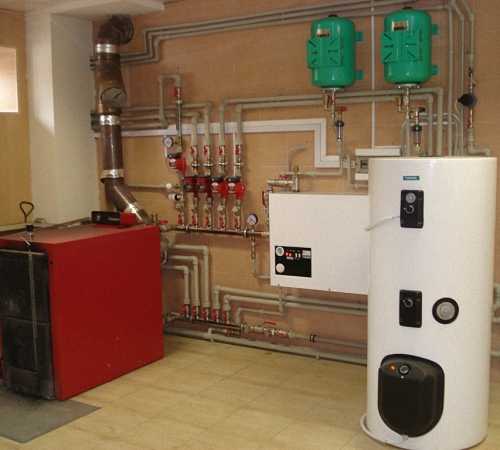

Чтобы обеспечить равномерность распределения тепла в каждом из помещений, к системе следует добавить водный аккумулятор тепловой энергии. Он имеет вид емкости, которая устанавливается в верхней части котла и накапливает тепло в процессе сгорания топлива. После того как топливо сгорело, происходит циркуляция жидкости по системе и обогрев воздуха.

Установка дополнительного бака, выполненного из нержавейки, помогает использовать горячую воду в бытовых целях. Данный элемент присутствует не во всех системах, его установка является актуальной, при отсутствии бойлера или при необходимости в экономии электроэнергии, которая тратится на его работу.

Перед тем как приступать к изготовлению котла следует позаботиться о составлении чертежей котла на твердом топливе. Наличие схемы котла на твердом топливе, поможет упростить процесс его изготовления и правильно рассчитать материалы, необходимые для проведения этого процесса. Для поиска схемы можно обратиться в интернет или поискать в книгах, однако, самым правильным решением станет составление индивидуального проекта котла на твердом топливе, в котором будут учтены все особенности строения, в котором его устанавливают.

Котел на твердом топливе своими руками

Для того, чтобы самостоятельно изготовить котел потребуется наличие:

• металлического листа, толщиной более пяти миллиметров;
• металлического уголка;
• чугунного колосника;
• труб для водопровода, выполненных из стали и имеющих разный диаметр;
• дверцей, устанавливаемых в топку и зольник;
• дроссельных печных заслонок;
• листа нержавеющей стали, из которого сооружают тепловой аккумулятор и резервуар для жидкости;
• песка, предварительно прошедшего отсев.

Закупки лучше проводить в специальных металлопрокатных организациях. Кроме того, работы, по сооружению котла требуют наличия:

• сварочного аппарата;
• угловой отрезной машинки;
• плоскогубцев;
• щипцов;
• электродрели со сверлами по работе с металлом;
• рулетки;
• уровня.

Человек, который приступает к изготовлению котла должен иметь начальные,предпочтительно, средние навыки работы со сварочным аппаратом и инструментами, которые режут металл. Для защиты и безопасностичеловека, выполняющего эти работы, следует побеспокоиться о наличии маски, перчаток и респиратора.

Предлагаем рассмотреть поэтапное изготовление котла в домашних условиях:

1. Работа над деталями корпуса.

Самой главной частью котла является механизм в виде топки, именно здесь сгорает топливо, температура которого зачастую превышает отметку в 80 градусов. Поэтому, материалы, из которых она будет изготовлена должны отличаться жаропрочностью.

Если жаропрочная сталь отсутствует, то используется обычный металл, однако стенки топки, в таком случае, делают двойными.

Используя угловую шлифовальную машинку, вырежьте заготовки для передней, боковых и задней дверец, в соответствии с параметрами указанными в чертеже.Для того, чтобы перенести показатели с чертежа на металл, используйте уровень или рулетку. Кроме того, нужно вырезать ребра жесткости, а для усиления топки, рекомендуется применение стального уголка.

На поверхности передней стенки должно присутствовать два отверстия в виде прямоугольника, в них будет находиться дверца, топки и зольного отдела.

Совет: В процессе проделывания отверстий сначала нанесите на металлическую поверхность разметку, а для того, чтобы просверлить отверстия по углам топки воспользуйтесь электрической дрелью. Далее работы выполняются с помощью угловой шлифовальной машинки.

2. Работа над теплообменником и резервуаром для воды.

При рациональном использовании всех возможностей котла следует предусмотреть в нем тепловой обменник и резервуар для воды, используемой в бытовых целях. Для изготовления данных элементов требуется нержавеющий металлический лист, сварить который поможет наличие определенного оборудования и навыков работы с ним.

На данном этапе лучше довериться специалистам. Теплообменник имеет вид набора, в котором присутствуют водопроводные трубы, сварка помогает расположить их таким образом, чтобы достигнуть формирования высокопрочного контура, имеющего прочную поверхность. Главным требованием к конечному результату изготовления теплообменника — быстрая и наиболее эффективная отдача тепла в теплоноситель.

3. Процедура сборки монтажа котлов на твердом топливе.

Отопительные приборы имеют высокую металлоемкость и отличаются высоким весом. Поэтому, лучше всего проводить процесс сборки котла в месте где будет производиться его установка.

Для начала следует позаботиться об обустройстве фундамента, находящегося в подкотельном пространстве. Чтобы его соорудить используется термоустойчивый кирпич. На нем устанавливается дно бункера для зольного отдела, а далее производится соединение каждой из частей котла с помощью сварки.

Во внутренней части устройства должны присутствовать предварительно подготовленные элементы в виде направляющих.На них производится укладка колосников и монтаж теплообменника. В внешней части бункера производится приваривание дополнительных элементов, обеспечивающих его жесткость. Для этого, используется металлический профиль с прямоугольным сечением.

Завершает процесс, работа по непосредственной установке котлов на твердом топливе. Для этого постепенно устанавливают внешние боковые стенки и верхний участок котла. В пространстве между стенками следует засыпать просеянный песок, который дополнительно аккумулирует энергию и предотвращает перегрев камеры сгорания.

Учтите, что песок, в котором содержится пыль и органические включения, для этих целей не подходит. Он должен быть прокален на огне, для выжигания всей органики. Если пренебречь этим правилом, то в процессе сгорания топлива в помещении будет присутствовать неприятный аромат.

На верхней плите производится установка резервуаров из стали, которые подключаются в соотношении с индивидуальными контурами. После установки двух дверец, котел проверяется на работоспособность.

Желательно установить вблизи котла, на одну из труб, терморегулятор, с помощью которого осуществляется контроль за процессом топки.

Котлы на твердом топливе видео:

tolkostroyka.ru

Экономичные твердотопливные котлы отопления своими руками

Твердотопливные котлы уже много лет доказывают на практике свою эффективность. Они выступают разумной альтернативой традиционным печам в отоплении частного дома в тех регионах, где не предусмотрена централизованная подача газа, как основного источника энергоносителя.

Сейчас есть возможность приобретения агрегата, работающего на различных видах топлива (уголь, дрова) с возможностью оборудования его газовой или пеллетной горелкой. Что касается отечественных производителей, то это, к примеру, //www.teplodar.ru/catalog/tverdotoplivnye-kotly/, где можно купить твердотопливные котлы, универсальные касательно используемого топлива.

Однако, как и любой другой котел, так и твердотопливный агрегат, стоит не так уж и мало, а потому многие владельцы домов и квартир решают вопрос об автономном отоплении своего жилища самостоятельно, то есть делают твердотопливные котлы отопления своими руками.

Рекомендации по организации твердотопливных котлов отопления своими руками

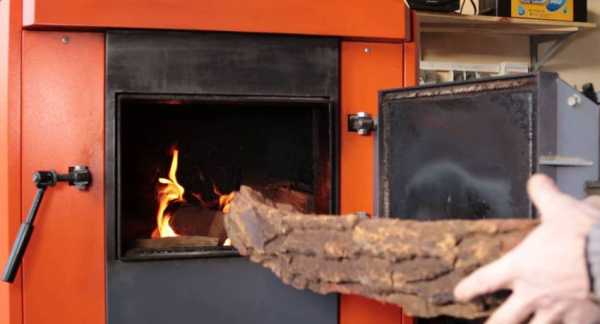

Если собираетесь топить дровами, то лучше сделать топку побольше.

Специалисты рекомендуют всем, кто намерен выполнить котел отопления на твердом топливе своими руками, учесть несколько правил. Во-первых, устройство должно быть абсолютно безопасным. Для этого перед проведением работ нужно ознакомиться с рядом государственных норм и стандартов. Во-вторых, нужно позаботиться об эффективности оборудования. Котел должен производить столько тепла, сколько потребуется для поддержания нормального температурного режима в доме плюс тепловые потери. В-третьих, под любой нагревательный прибор нужно отдельное помещение, то есть котельная.

Есть требования и к топке. В ней должна поддерживаться довольно высокая температура. В некоторых случаях это 500°C, что необходимо для полного сжигания топлива и отходящих газов. Если не соблюсти это условие, то вещества, в которых имеется скрытая энергия (оксиды азота, угарный газ) будут выходить в трубу, а КПД оборудования будет падать. Именно по этой причине самодельные котлы отопления на твердом топливе, их внутренняя часть, выполняется из материалов малой теплопроводности, что позволяет нагнать в топке нужную температуру.

Наружная часть котла, наоборот, выполняется из материалов малой теплоемкости, что повышает безопасность самого агрегата. Тепло, накопленное корпусом, должно быстро отходить в атмосферу. В таком случае исключается вероятность ожогов. С другой стороны корпус малой теплоемкости не будет забирать тепло у топки, что хорошо повлияет на КПД нагревательного элемента.  Однако перед тем, как приступать к организации нагревательного элемента, Нужно провести правильный расчет мощности твердотопливного котла отопления. В принципе, он аналогичен расчету мощности электрокотла.

Вопрос о том, какие пропиленовые трубы лучше для отопления беспокоит многих. Есть несколько видов этих изделий, каждый из которых обладает своими характеристиками.



Чем горизонтальная разводка труб отопления отличается от вертикальной? Ответ здесь.

Как быстро рассчитать производительность обогревателя?

Чтобы повысить температуру в топке, крышку нужно хорошо теплоизолировать.

Профессионалы, выполняя расчет мощности твердотопливного котла отопления, руководствуются строительными нормами о строительной климатологии от 1999 года, где приведены все необходимые величины и формулы. Для людей, не имеющих профильного образования, предлагается упрощенный вариант расчета мощности котла. Он проводится по формуле:

W = q * S, где

W – искомая величина, то есть производительность нагревательного элемента;

q – удельный коэффициент мощности, для каждого региона страны он разный. Его величину можно найти в вышеуказанном нормативном документе;

S – площадь помещения, нуждающегося в обогреве.

Сегодня специалисты несколько подкорректировали форму и тем, кто желает получить эффективные твердотопливные котлы отопления своими руками, полученную в результате расчетов величину увеличить процентов на 15, а лучше 20. В случае с использованием двухконтурного обогревательного прибора также делается поправка мощности на приготовление горячей воды.

О теплообменнике котла

После того, как был проведен расчет котла отопления на твердом топливе, нужно определиться с типом теплообменника, с его конструкционным материалом и емкостью.

Теплообменник можно выполнить из:

• стали;
• чугуна.

Чугунный теплообменник стоит дешевле, по сравнению со стоимостью стального. Однако чугун имеет большую теплоемкость, что является минусом, так как с ним сложно будет поднять температуру в топке до нужных 500°C (для полного сгорания топлива и газов). Малая теплопроводность чугуна снизит КПД оборудования, потому что теплота от реакции горения будет передаваться теплоносителю не в полном объеме, а будет отходить вместе с продуктами сгорания в трубу.

Специалисты рекомендуют, выполняя котел отопления на твердом топливе своими руками, брать на конструкционный материал теплообменника жаропрочную или жаростойкую сталь. Но для ее обработки нужны производственные условия, а потому чаще всего применяют обычную, конструкционную сталь, с ней легче работать. Только не забывайте, что температура обратного потока, поступающего в нагреватель, не должна опускаться ниже +65°C. В противном случае на стальном теплообменнике выпадает кислотный конденсат из отходящих газов в топке, что приводит к поражению стали ржавчиной.

Правильно спроектированный котел с принудительной циркуляцией в случае отключения электроэнергии должен перейти в термосифонный режим. Это означает, что он работает на малой мощности, но способствует гравитационному перемещению теплоносителя.

Для предотвращения образования конденсата на теплообменнике самодельные котлы отопления на твердом топливе должны оснащаться либо перепускным клапаном для подмеса горячей воды из подающей трубы в холодную обратку (вариант подойдет для агрегатов, мощностью до 12 кВт), либо элеваторным узлом (для оборудования высокой производительность, работающего под давлением).

Отопительный котел на твердом топливе своими руками можно оснастить следующими типами теплообменника:

• с вертикальными или горизонтальными регистрами;
• с проточным или противоточным движением теплоносителя.

  Регистр-теплообменник с горизонтальной циркуляцией теплоносителя.

Горизонтальный регистр в исполнении проще, однако, здесь возникает вероятность неправильного (обратного) движения теплоносителя, а потому рекомендуется выполнять теплообменник с вертикальными регистрами.

Регистр с вертикальной циркуляцией теплоносителя.

С точки зрения эффективности выгоднее всего использовать регистр с противоточным движением теплоносителя. Такое отопление частного дома твердотопливным котлом своими руками будет наиболее эффективным. В этом случае горячий газ и теплоноситель движутся по одной оси, но в противоположном друг другу направлении, что обеспечивает хороший теплообмен. Как результат – высокий КПД нагревательного элемента.

Выбираем тип твердотопливного нагревательного элемента

Самый экономичный твердотопливный котел отопления – это пиролизный тип или прибор верхнего горения. Для самостоятельного изготовления первый вариант сложен. Прибор верхнего горения несколько проще спроектировать, но здесь чертежи и расчеты должен выполнять специалист, что стоит немалых денег. Именно потому люди, которые хотят недорогие котлы отопления на твердом топливе, должны обратить внимание на конструкции традиционного строения.

Прежде чем приступать к проектированию, также нужно учесть, какой тип энергоносителя в регионе считается самым доступным. Если это дрова, то топочная камера должна иметь большие размеры. Ведь обеспечить нормальный температурный режим в доме может только большой объем древесины. В случае с маленькой топкой энергоноситель нужно будет постоянно подкладывать, что не очень удобно.

Если в качестве основного топлива планируется использование угля, то топку можно сделать маленьких размеров, таким образом, сэкономив на конструкционных материалах. Уголь отличается энергоэффективностью и его большое количество в топке может повысить температуру теплоносителя до критического уровня, что может повлечь за собой аварию.

Стандартная прокладка труб отопления в частном доме выполняется открытым методом, но есть и другие варианты.



О том, при каком методе прокладки проще заменить трубы отопления в квартире читайте здесь.

Делаем котел своими руками

Так как самые экономичные отопительные котлы на твердом топливе – это пиролизные агрегаты, рассмотрим схему и варианты выполнения данного типа оборудования.

Подробная схема изготовления тт нагревателя.

Согласно полученной схеме, получится котел, изображенный ниже:

Обратите внимание на электронный дисплей в верхней части. Его наличие означает что агрегат энергозависимый.

Для успешного выполнения работы понадобятся следующие инструменты:

• листы жаропрочной стали толщиной 6 мм;
• трубы из того же материала различного диаметра;
• вентилятор;
• терморегулирующее устройство;
• болгарка;
• шлифовальный круг;
• отрезной круг;
• сварочный аппарат постоянного тока;
• электроды.

Дешевые котлы отопления на твердом топливе выполняются, согласно инструкции на видео:

Выполняя работы необходимо помнить, что самодельный котел должен оснащаться ограничителем, при помощи которого можно контролировать поступление воздуха в камеру сгорания топлива. Он выполняется из трубы, диаметром 70 мм. Его длина приравнивается длине корпуса нагревательного элемента, плюс по 5 см с каждой стороны. В нижней части ограничителя должен присутствовать стальной диск, диаметром 40 мм, таким образом, между ним и стенками трубы получается отверстие. Вторым концом ограничитель крепится к корпусу котла. Для этого в стенке проделывают отверстие нужного диаметра.

Загрузочная камера делается прямоугольной формы. Закрывать ее должна дверка, с дополнительным усилением из стальной пластины. Это продлит срок службы изделия и обеспечит плотное прилегание дверцы. Теплообменник изготавливают изогнутой формы. Это повысит уровень теплообмена между горячим газом и теплоносителем в системе отопления. Ведь экономичные котлы отопления на твердом топливе должны отличаться высоким КПД.

Твердотопливный котел своими руками – это реальность

Выполнить твердотопливный котел своими руками может любой человек, который владеет техникой работы со сварочным аппаратом и болгаркой. Прежде чем приступать к работе, нужно выбрать оптимальный тип нагревательного элемента, выполнить правильный расчет мощности котла отопления на твердом топливе, подобрать нужный конструкционный материала, определиться с видом теплообменника.

В обязательном порядке в ходе работ следует руководствоваться государственными стандартами относительно безопасности и эффективности теплового оборудования. Выполнять котел нужно по заранее созданному чертежу, для создания которого можно привлечь специалиста.

utepleniedoma.com
