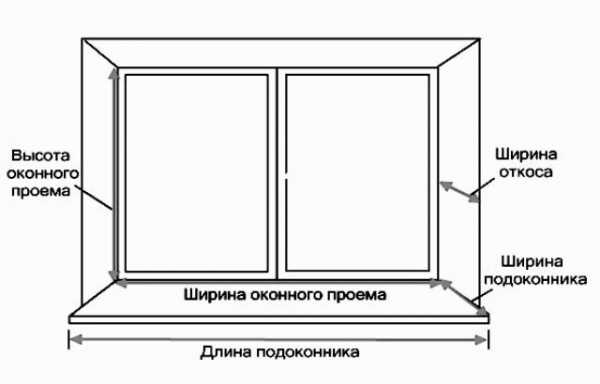

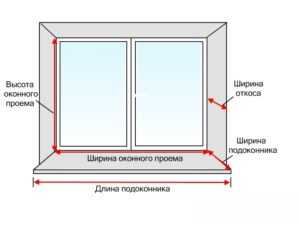

Как правильно узнать размеры оконного проема

Всем здоровья!

А что ещё нужно кроме здоровья?

У каждого свой ответ на этот вопрос. Но я точно знаю, что есть люди, которые кроме здоровья ещё хотели бы забыть о тех неприятных минутах, когда им домой доставили новенькие пластиковые окна для замены всех старых.

Казалось бы, что тут может быть неприятного, если новые качественно сделанные окна, за которые уже заплачена немалая сумма денег, стоят дома и ждут установки в оконный проём?

Оказывается, бывают случаи, когда всё хорошо лишь до того момента, пока пришедшие для установки мастера не констатируют факт, что новые окна не подходят по размеру.

А всего-то хозяевам новых окон следовало не отказываться от услуг замерщика и не давать изготовителю размеры, взятые у соседа, устанавливавшего такие же окна.

Чтобы подобная неприятность обошла вас стороной, мы сегодня подробно рассмотрим тему правильного замера окон.

Правильный подход к замерам окон

С чего должен начинаться ремонт?

Многие из тех, кто затевает эту битву за комфорт, думают, мол, начнём, а там всё пойдёт по накатанным рельсам. Можно, конечно, и таким образом проводить ремонтные работы. Но только тем, кому не жалко ни своего времени, ни своих денег.

Любой человек, хотя бы немного знакомый со строительством, знает, что настоящий ремонт начинается с вычислений и расчётов, которые должны ответить на вопросы: сколько времени займут строительные работы, и в какую сумму эти запланированные работы обойдутся.
Все расчёты можно сделать, основываясь на детальном проекте предстоящих работ, в котором не может быть мелочей и должно быть учтено всё: от установки дверной ручки до установки новых окон.
Если дверную ручку выбрать относительно просто, то с окнами дело обстоит несколько сложнее.
Фирмы, производящие оконные изделия, могут дать информацию о том, сколько будет стоить окно, имеющее определённые размеры. Но как эти размеры определить?

Можно, конечно, прикинуть приблизительно, но тогда и цена будет приблизительная. А если замене подлежат не одно, а несколько окон, то уж очень приблизительной окажется и их предполагаемая стоимость, что довольно обидно.
Второй вариант – вызвать замерщика одной из фирм, поставляющих на рынок пластиковые окна. Но, опять-таки, не будет гарантии, что он предоставит вам все нужные замеры. Максимум, что можно ожидать от его визита – это то, что через пару дней позвонят из фирмы и озвучат стоимость всего комплекта окон.
Третий вариант получить размеры будущего окна – это найти в интернете данные справочников по типовым размерам для домов определённых серий.
К какой конкретной серии относится ваш дом, можно узнать, подсмотрев соответствующую информацию в техническом паспорте вашей квартиры. Там же могут быть указаны точные размеры ваших окон.

В том случае, если из техпаспорта нужную информацию не удалось получить, можно обратиться в организацию, отвечающую за обслуживание и ремонтные работы, которые проходят в вашем доме.
Если ваш дом кирпичный или блочный, то реальные размеры могут не совсем точно соответствовать типовым. При их устройстве многое зависит от профессионализма строителей, отвечающих за качество кладки. В таких домах часто оконный проём из-за «заваленных» откосов может выглядеть, как ромб, в котором размеры, взятые вверху окна и внизу, будут соответствовать друг другу. Но прямоугольное окно, сделанное по этим размерам, не поместится в такой оконный проём.
С панельным домостроением в плане сохранения прямоугольности проёмов дело обстоит намного лучше. Конечно, и здесь есть определённые расхождения, но они находятся в допустимых пределах.
Типовых серий панельных домов не так уж и много. Особенно это относится к домам, которые строились до начала этого века. Часто можно встретить дома близнецы и в Калининграде, и в Свердловске.

Изменения, которые могли присутствовать при строительстве панельных домов, касались внутренней планировки, количества этажей или подъездов. Наружные элементы, такие как балконы и оконные проёмы, всегда оставались одинаковыми.

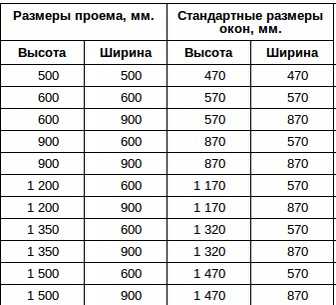

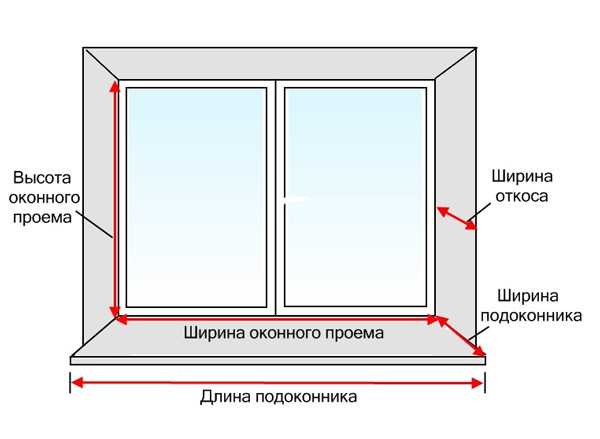

В технических документах размеры ширины и высоты оконного проёма (именно проёма, а не окна) указывались в строгой очерёдности: первая цифра соответствовала его, ширине вторая – высоте.
Алгоритм замера пластикового окна в видео:
Панельный дом серии П-44
У строительно-монтажных управлений, занимающихся панельным домостроением, есть многоэтажки, которые они строят с особым удовольствием. К таковым относится и типовая серия П-44. Хорошая планировка комнат при относительно небольшой стоимости квадратного метра делает эти дома очень популярными среди тех, кто собирается приобрести свою крышу над головой.
Если в технической документации к номеру серии добавлен цифровой индекс, например, 44-1, то его можно оставить без внимания, поскольку этот индекс имеет отношение только к количеству подъездов данного дома.
Квартиры в серии П-44 могут быть одно-, двух- и трёхкомнатные.
Оконные проёмы в однокомнатной квартире соответствуют следующим размерам:
в комнате – 1470х1420мм;
в кухне, соединенной с балконом, размер той части проёма, которая находится над подоконником – 1160х1420мм. Дверной проём балконной двери – 700х2160мм.
В двухкомнатной квартире размеры проёмов таковы:
в обеих комнатах они одинаковы – 1760х1420мм;

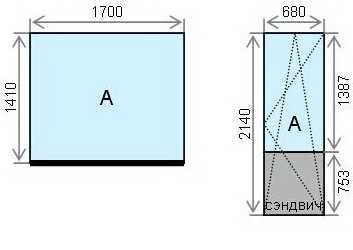

на кухне с балконом часть окна с подоконником – 1160х1420мм, дверь на балкон – 700х2160мм.
Размеры проёмов в трёхкомнатной квартире следующие:

во всех трёх комнатах они одинаковой ширины и высоты – 1760х1420мм;
кухонный оконный проём – 1460х1420мм, дверь на балкон – 700х2160мм.
Панельный дом серии П-44-Т
Жилая панельная многоэтажка серии П-44-Т отличается от предыдущей серии не только буквенным индексом. В её конструкции есть некоторые отличительные особенности.
Квартиры в таких домах имеют большую площадь и значительные изменения планировки внутренних помещений.
Размеры оконных проёмов в однокомнатной квартире этой серии:
в комнате – 1460х1420мм;
на кухне оконный проём – 160х1420мм, дверной – 680х2160мм.
Проёмы двухкомнатной квартиры соответствуют размерам:
в зале – 1460х1420мм;
в спальне с балконом та часть, которая находится в оконном проёме – 1160х1420мм. Проём балконной двери – 680х2160мм;
на кухне окно – 940х1420мм, эркер также – 940х142мм.

В трёхкомнатной квартире:
в кухне, где оконный проём имеет трёхсекционный эркер, размеры его равны 747х420мм, 2300х1420мм, 740х1420мм;
в зале и спальне комнаты соединены с балконом и имеют одинаковые проёмы: размеры той части, в которой находится окно – 1460х1420мм. Прилегающий к ней проём балконной двери – 680х2160мм.
О монтаже окон ПВХ в панельном доме в видео:
Серия КОПЕ – дома, которые строились из компоновочных объёмно-планировочных элементов
Панельные дома, которые относятся к серии КОПЭ, построены из нестандартных по размеру элементов, поэтому в одинаковых на вид домах этой серии одинаковые по количеству комнат квартиры могут иметь разницу по площади. В них также могут быть различные варианты размеров оконных проёмов.
В однокомнатных квартирах этой серии оконные проёмы имеют размеры:

в комнате – 1470х1420мм;
в кухне окно – 1160х1420 мм, а дверь, ведущая на балкон – 700х2160мм.
В квартире с двумя комнатами размеры проёмов составляют:
в спальне – 1470х1420мм;
в зале – 1470х14204мм;
в кухне, из которой есть выход на балкон, оконный проём – 1160х1420мм. Дверь на балкон – 700х2160мм.
В трёхкомнатной квартире:
во всех трёх комнатах оконные проёмы одинакового размера – 1760х1420мм;
в кухне, которая оборудована выходом в лоджию, 1460х1420мм – это секция с подоконником, а 700х2160мм – это балконная дверь.
Квартира, в которой размещены четыре комнаты, имеет следующие размеры оконных проёмов:
на кухне выход на лоджию размером 700х2160мм – это дверной проём, 660х1420мм – это окно;
в одной паре комнат окна одинаковые – 2060х1420мм;
в двух других комнатах окна также одинаковы между собой, но меньше по ширине – 1470х1420мм.

Всего было разработано шесть различных модификаций домов данной серии.
Есть и такие варианты, в которых по проекту лоджия выходит не из кухни, а из комнаты. В таком случае, к замеру этого окна нужно подойти в индивидуальном порядке.
Рекомендации по правильному замеру оконного проема в видео:
Дома серии П-30
За пределами Москвы не часто встречаются дома данной серии, и отличаются они большей высотой жилых помещений. У них заметно увеличена толщина стен, потому что сами панели состоят из трёх слоёв: два слоя бетона и слой эффективного утеплителя. Внешний облик этих многоэтажек отличается от других панельников лоджиями, которые утоплены во внутренние габариты здания.
Размеры проёмов в однокомнатной квартире данной серии:

на кухне – 1470х1420мм;
в комнате – 2080х1420мм.
В двухкомнатной квартире:
в зале – 2080х1420мм;
в спальне – 1470х1420мм;
дверной проём выхода из кухни на лоджию – 700х2180мм, оконный – 870х1420мм.
В трехкомнатной:
в зале – 2080х1420мм;
в спальне – 1470х1420мм;
в спальне, которая имеет выход на лоджию, проём двери – 700х2180мм, а оконный проём – 870х1420мм;
на кухне – 1470х1420мм.

В квартире с четырьмя комнатами:
зал – 2080х1420мм;
спальня без лоджии – 1470х1420мм;
две спальни, из которых есть выход на лоджию, имеют одинаковые размеры проёмов. Дверной – 700х2180мм, оконный – 870х1420мм;
из кухни в этой квартире также есть выход на лоджию. Здесь проём оконной секции – 870х1420мм, дверной проём – 700х2180мм.

Данные размеры подходят и к модификации серии П-30 – серии П-31, которая отличается от оригинала только пристроенными техническими помещениями на первом этаже здания.
Панельные дома серии П-3
Достоинство этих многоэтажек – их неплохие технические характеристики при невысокой цене за один квадратный метр жилой площади. Недостатком является меньшая, чем в домах предыдущей серии, высота потолков.
Иногда серию П-3 путают с серией П-44 из-за их схожести во внутренней планировке помещений.
Оконные проёмы в однокомнатной квартире данной серии:
в комнате – 1740х1400мм;
на кухне – 1460х1400мм.
В квартире с двумя жилыми комнатами:
в кухне – 1460х1400мм;
в первой комнате – 1740х1400мм;
во второй, которая имеет выход на балкон, размеры оконной секции – 1160х1400мм, проём балконной двери – 670х2160мм.
Размеры оконных проёмов трёхкомнатной квартиры, в которой есть выходы на лоджии из двух комнат, равны:
в обеих спальнях проём для окна с подоконником – 1160х1400мм, дверной проём на лоджию – 670х2160мм;
в зале – 1740х1400мм;
на кухне – 1460х140мм.
Самая большая квартира этой серии – четырёхкомнатная, она имеет выходы на лоджии из трёх комнат.
Размеры оконных проёмов данной квартиры:
центральная комната – 1460х1400мм;
770х1400мм и 670х2160мм – это размеры, соответственно, оконной секции и дверного проёма самого маленького из трёх существующих выходов на лоджию;
1160х1400мм и 670х2160мм – размеры оконного и дверного проёма, ведущего на лоджию из двух остальных жилых комнат;
И, наконец, 1460х1400мм – это размер проёма кухонного окна.
Дома серии П-43
Иногда дома этой серии могут обозначаться, как П-43/16. Такое дополнение ничего не меняет в размерах оконных проёмов и относится только к этажности здания. Большая кухня и отсутствие проходных комнат придаёт дополнительный комфорт проживания владельцам квартир данной серии. Но сами небольшие по размеру жилые комнаты, а также невысокие потолки (всего лишь 2640мм) отрицательно сказываются на популярности этих квартир среди потенциальных покупателей вторичного жилья.
Размеры проёмов окон однокомнатной квартиры, построенной по этой серии:
в комнате –1740х1400мм;
на выходе из кухни на лоджию оконная секция размером 1160х1400мм, проём двери – 670х2160мм;
В двухкомнатной квартире:
зал – 1740х1400мм;
спальня – 1460х1400мм;
выход из кухни на лоджию имеет размеры оконного проёма 1160х1400мм и дверного – 670х2160мм.
В трёхкомнатной квартире:
зал – 1740х1400мм;
в двух спальнях оконные проёмы идентичны – 1460х1400мм;
лоджия в данной квартире только одна, и выход на неё запроектирован со стороны кухни. 1160х1400мм – это часть проёма с подоконником, дверной проём – 670х2160мм.
Панельный девятиэтажный дом серии II-49
По небольшой квадратуре комнат – это самый экономный панельный жилой дом.
Живущие в нём люди до сих пор не могут привыкнуть к маленькой (всего 6м2) кухне. Поскольку этот дом проектировался вовсе не для комфортного проживания, а, скорее, для компактного, ведь количество комнат в одной квартире доходило до пяти штук.
Оконные проёмы в квартирах данной серии домов могут быть такими:
большого размера – 1760х1520мм;
меньшего размера – 1310х1520мм;
выход на балкон: 1310х1520мм – часть окна с подоконником, 660х2220мм – это часть проёма, в котором установлена балконная дверь.
Секреты правильного замера пластиковых окон в видео:

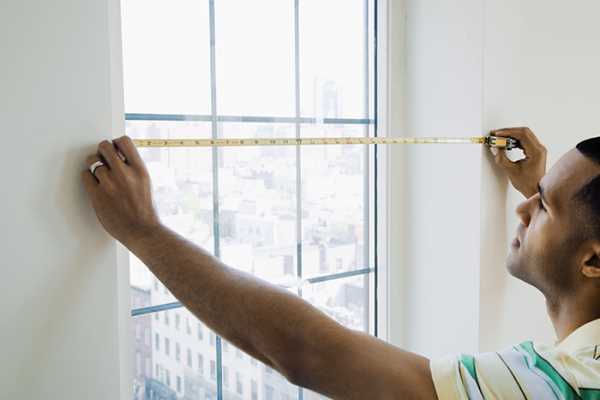

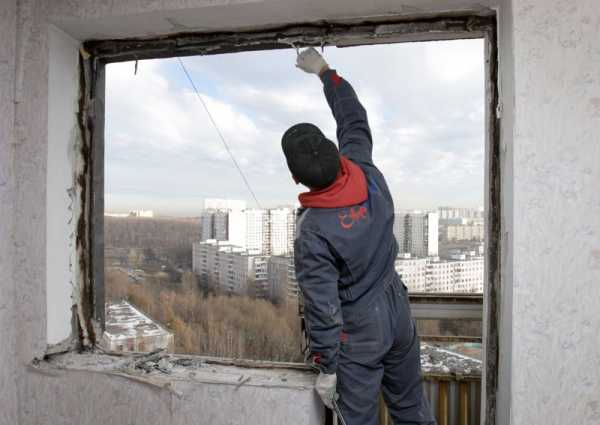

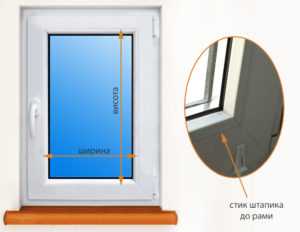

Как замерить оконный проём без посторонней помощи
Точные данные при проведении любых замеров можно получить, только пользуясь точным измерительным инструментом.
Некоторые люди не руководствуются этим правилом и могут проводить замеры при помощи обычной линейки, по нескольку раз отмечая ею нужное расстояние. Не удивительно, что при таком подходе полученные размеры могут иметь значительное расхождение с реальными цифрами.
Если появилась необходимость в самостоятельном замере габаритов оконного проёма и есть проверенная рулетка, то снимать размеры нужно, руководствуясь следующими принимаемыми к обязательному исполнению правилами:

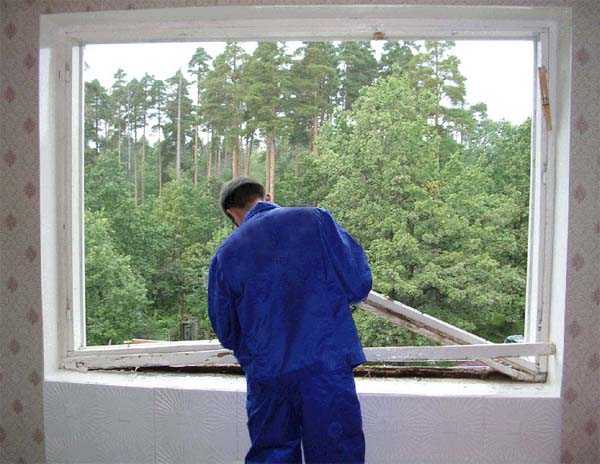

не использовать в качестве образца для замеров старую деревянную раму;

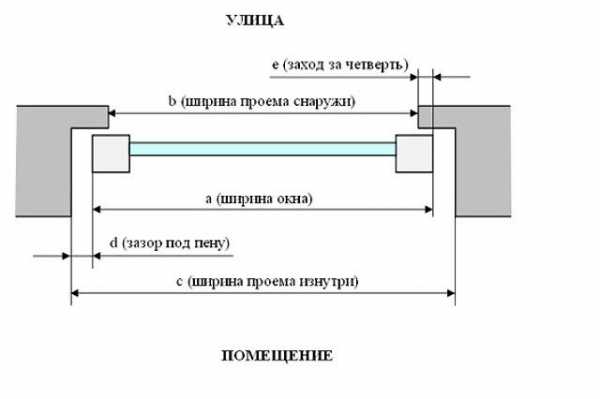

все измерения следует проводить относительно наружного откоса. Наружный откос является основной точкой отсчёта потому, что имеет неизменные размеры. После установки окна боковые и верхняя стороны оконной рамы должны на 1,5-2см прятаться за наружным откосом. Поэтому, чтобы узнать ширину будущей оконной рамы, нужно от замера между боковыми наружными откосами отнять 3-4см;
поскольку под будущую оконную раму со стороны улицы устанавливается отлив, а со стороны комнаты – подоконник, то специфика получения размера высоты рамы несколько отличается от той, которая используется при расчёте ширины.
Главное внимание следует обратить на то, чтобы после установки рамы под ней осталось место для монтажа подоконника.
При этом верхняя горизонтальная перекладина рамы должна прятаться за наружный откос не менее чем на 1,5 – 2см. В соответствии с этими вводными нужно замерить расстояние от нижней части оконного проёма, которая изнутри скрыта подоконником, а снаружи отливом (проще приподнять отлив). Затем от полученного результата необходимо отнять 5-6 сантиметров.
Следует особо обратить внимание на то, что нужный размер можно получить, только взяв расстояние именно от бетона, на котором установлена нижняя часть старой рамы, а не от отлива или подоконника;
отклонения от горизонтальности и вертикальности верхней, нижней и боковых сторон оконного проёма могут в значительной степени повлиять на расчёт габаритов будущей оконной рамы.
Нижняя и верхняя перемычка оконной рамы устанавливается строго горизонтально, а боковые части рамы строго вертикально, поэтому трапециевидный проём может не дать раме войти в него, если замеры проведены не от линий, отмеченных по уровню.
Самостоятельно сделанные замеры можно без труда проверить, если найти в вышеизложенной информации серию своего дома, и сверить их с полученными результатами.
Не факт, что эти размеры будут совпадать до миллиметра, ведь бетонные плиты, в которых находятся оконные проёмы, сделаны с определёнными допусками.
Но если расхождения в пределах одного-двух сантиметров, то подтверждённые данные можно брать для расчёта будущей оконной рамы.
По крайней мере, можно приступать к проработке вариантов стоимости будущих окон, беря за отсчёт правильно выполненные размеры.
Различные типы
Высота и ширина оконных проёмов в панельных и кирпичных домах зависят от высоты потолка во внутренних помещениях и квадратной площади самих помещений. Есть специальные санитарные нормы, применяемые к строительству жилых помещений. Согласно им, чем больше объём помещения, тем большее количество дневного света в него должно поступать.

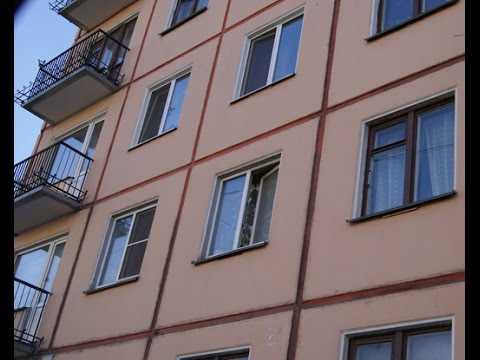

Дома брежневской эпохи
Основная часть панельных и кирпичных пятиэтажек, называемых «брежневками», была построена между 1965 и 1975 годами.
В этих домах кухни по размеру очень похожи на те, что строились во времена Хрущёва – они имеют такие же скромные габариты (около 6-7м2). Но, в отличие от «хрущёвок», в брежневских домах нет проходных комнат, все имеют отдельный вход из общего коридора. Позже, уже в наше время, на крышах «брежневок» при капитальном ремонте стали устанавливать скатные крыши. При строительстве у всех домов этого типа изначально была запроектирована плоская совмещённая кровля.
Качеству теплоизоляции при строительстве домов во времена застоя уделялось крайне недостаточное внимание. Энергоносители в то время стоили копейки, поэтому не было особого смысла в их экономии.
Сейчас все «брежневки» постепенно ремонтируются, при этом подвергаясь обязательной тепловой модернизации.
Оконные проёмы трёхкомнатных квартир в брежневских пятиэтажках обычно находятся на противоположных фасадах зданий, что выгодно отличает этот тип домов от тех же «хрущёвок».
Брежневские панельники строились в основном по проектам, которые относились к следующим сериям: № 137, № 504, № 606, № 600 и её модернизированной версии – № 600.11.
Особым разнообразием дома данных типовых серий не отличаются, как, впрочем, не отличаются и их оконные проёмы.
Оконные проёмы в «брежневках»

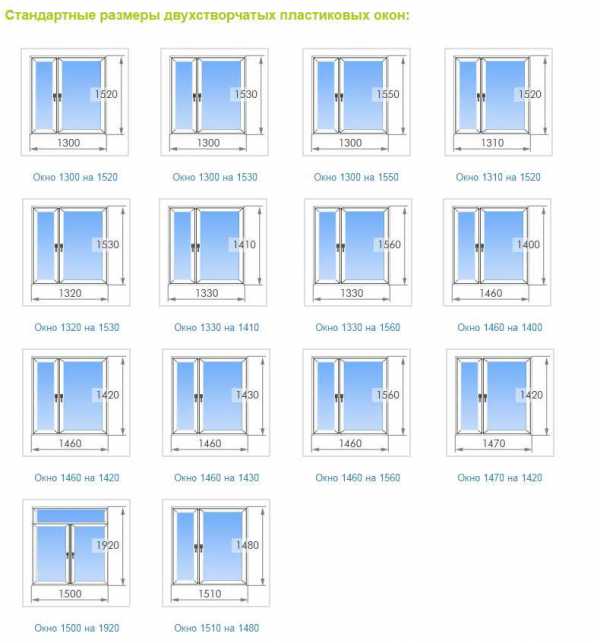

Размеры стандартных оконных проёмов в домах, построенных в промежутке между 1965 и 1975 годами прошлого века:

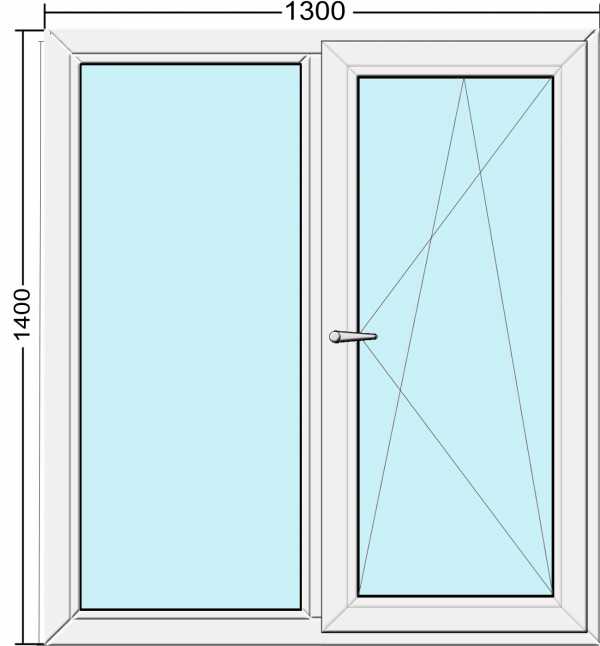

там, где установлено окно, имеющее две распашные створки – 1300х1400мм;
там, где окно трёхстворчатое – 2100х1400мм;
там, где Г-образный выход на балкон – оконная секция с подоконником размерами 1400х1400мм, балконная дверь – 750х2150мм;
Балкон в брежневских домах выносной и с трёх сторон открытый.
Этот недостаток владельцы (практически, в каждой квартире) устраняют при помощи установки п-образной балконной рамы, стандартные размеры которой:
800х1500мм – это боковые стенки балкона;
2500х1500мм – это передняя часть балкона.
Дома современного типа
Дома улучшенной планировки начали строить, начиная с середины девяностых годов.
В большинстве случаев жилые многоэтажки, построенные до этого времени, не особенно отличались по внешнему виду друг от друга.
Перед архитекторами, которые занимались их проектированием, ставилась главная задача – как можно больше жильцов вместить в одну бетонную коробку. Поэтому внешняя красота здания и комфортное проживание его жильцов не считались приоритетными направлениями тогдашней жилищной политики.
Микрорайоны, в которых построено жилье с улучшенными и техническими и функциональными характеристиками, отличается ещё и интересной работой архитекторов, которые создавали индивидуальный внешний облик зданий.
В современных многоэтажных жилых домах стали использовать дополнительные архитектурные элементы (французские балконы, эркеры, полукруглые окна), которым раньше не находилось места на обычных жилых зданиях, построенных для простых людей.
Строящиеся в наше время дома из бетона могут быть не только панельными – они могут быть ещё и монолитными.
По типовым проектам они подразделяются на:
мало- и многоэтажные монолитные здания;
панельно-блочные здания;
многосекционные панельники с рядовыми секциями;
панельные дома, возводимые в форме башни.
Стандарт оконных проёмов в домах современного типа следующий:
проём, в котором установлено окно, имеющее две створки – 1460х1430мм;
проём с трёхстворчатым окном – 1780х1430мм;
проём, соединяющий лоджию с комнатой: оконная секция – размером 800х1430мм, дверь – размером 750×2150мм.
В зависимости от архитектурного решения современные здания могут иметь три вида рам, устанавливаемых на их лоджиях:
прямая балконная рама – 2500х1500мм;
г-образная рама при высоте в 1500мм может иметь ширину длинной части от 2500мм до 2800мм и ширину короткой части от 800мм до 1000мм;
балконная рама в виде полукруга, состоящая из нескольких одинаковых секций, размер которых – 750х1500мм.
О тонкостях замера пластикового окна смотрите в видео:
Сталинские дома
Дома, которые возводились до того времени, как Хрущёв на посту главы правительства сменил Сталина, до сих пор стоят и радуют своих жильцов высокими потолками и большой площадью жилых комнат.
Слова «сталинский дом» до сих пор означают, что здание с комфортными помещениями, построенными на века. Это подтверждается высокой стоимостью квартир данного типа на вторичном рынке жилья.
Типовые проекты сталинских домов – это двух- или четырёхэтажные постройки, в которых кроме больших по площади жилых комнат есть множество вместительных подсобных помещений.
Количество комнат в квартирах этих домов редко бывает больше или меньше трёх или четырёх.
Размеры проёмов в сталинских домах соответствуют высоте потолков в их комнатах:
окно, имеющее две створки, может быть трёх размеров – 1080×1800мм, 1500×1900мм, 1500×1900мм;
прямоугольный выход на балкон – 1500×2700мм.
Дома, построенные при Хрущёве
Сегодня «хрущевки», отжившие свой гарантийный срок, активно сносятся, но этот процесс характерен только для зданий, построенных в пределах Москвы.
При строительстве этих 4-х и 5-тиэтажных жилых зданий их жильцам было обещано, что они не более 25 лет проведут в этих скромных комнатушках, затем наступит коммунизм, и для каждого человека будет построена отдельная квартира, соответствующая его запросам.
Но, к сожалению, коммунизм прошёл мимо, и «хрущёвки» ещё долго будут напоминать своим жильцам об утерянных перспективах.
Оконные проёмы в «хрущёвках»:
там, где установлено двухстворчатое окно – 1280×1340мм;
там, где трёхстворчатое – 2040×1500мм;
блок выхода на балкон размером 680×2070мм – это дверь, окно – 1350×1340мм.
Жилые здания постройки 1990-2000 годов
Девятиэтажные панельные дома – переходный тип жилых домов, которые были комфортнее «брежневок», но ещё не дотягивали до современного уровня.
Стандартные оконные проёмы для домов, построенных в данном временном промежутке:
окно на две створки – 1990х2000мм;
окно на три створки имеет два варианта: в зале, где под окном была установлена цветочница – 1760×1400мм, стандартное окно – 2460×1400мм;
выход на балкон в первой спальне с окном 1400×1400мм, проём 750×2150мм – дверь;
выход на балкон во второй спальне: 1760×1400мм – окно, 800×2150мм – проём балконной двери;
выход на балкон в варианте, где в зале установлена цветочница: 1760×1400мм – это оконная секция, 800×2150мм – это проём балконной двери.
О стандартных размерах окон в видео:
Размер оконных рам для панельных домов
Для окон, устанавливаемых в панельном доме, существует государственный стандарт, в котором указаны все возможные характеристики и, в том числе, строго регламентированные размеры.
При капитальном ремонте зданий, относящихся к вторичному жилью, инженеры-проектировщики, составляющие проектную документацию, при замене старых окон не замеряют каждое отдельное окно в доме, подлежащем реконструкции. Для этих целей ими подбирается конкретная информация о том, к какой серии относится дом, подлежащий ремонту. На основе полученных сведений производится замена всех заполнений оконных и балконных проёмов.
Какой должен быть оконный проём
Расчёт необходимого для каждого отдельного помещения проёма под оконное заполнение производится на основе двух данных:
климатическая зона, в которой будет находиться жилое помещение;
площадь, занимаемая жилым помещением.
Для того чтобы узнать площадь окна в комнате, которая находится в средней климатической зоне, нужно количество квадратных метров её площади разделить на 1,55 – это цифра коэффициента, утверждённого Госстандартом.
Полученный результат будет соответствовать площади окна, которое даст достаточное освещение для данной комнаты.
Варианты
В государственном стандарте, который использовался для строительства жилых многоэтажных домов во времена Советского Союза, габариты оконных проёмов были чётко регламентированы.
При строительстве современных зданий все архитектурные и технические условия обязаны проходить специальную экспертизу. Но, в зависимости от того, что хочет предложить своим клиентам фирма-застройщик, проекты и, соответственно, заполнения оконных проёмов могут кардинально отличаться от типовых. Поэтому в современных многоэтажках к замерам подлежащих замене оконных рам нужно подходить в индивидуальном порядке.
Зачем делать замер
Многие считают, что для того, чтобы узнать точный размер пластикового окна, которое нужно установить взамен отслужившего свой срок оконного заполнения, достаточно замерить габариты старого. Это серьёзная ошибка, о которой придётся пожалеть, если заказать новые окна по старым размерам.
Рамы в современных оконных изделиях, изготовленных из разных видов материалов (дерева, ПВХ, алюминия) отличаются друг от друга по толщине и ширине профиля.
Поэтому, рассчитывая размеры устанавливаемых окон в проём одного размера, нужно делать разные допуски в зависимости от материала, из которого они изготовлены.
Надеюсь, информация, изложенная в данной статье, поможет тем, кто хочет без дополнительных проблем заказать и установить новые окна.
‘; blockSettingArray[3][«setting_type»] = 1; blockSettingArray[3][«element»] = «h4»; blockSettingArray[3][«elementPosition»] = 0; blockSettingArray[3][«elementPlace»] = 2; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘
‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h4»; blockSettingArray[4][«elementPosition»] = 0; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘
‘; blockSettingArray[5][«setting_type»] = 1; blockSettingArray[5][«element»] = «h4»; blockSettingArray[5][«elementPosition»] = 0; blockSettingArray[5][«elementPlace»] = 6; blockSettingArray[6] = []; blockSettingArray[6][«minSymbols»] = 0; blockSettingArray[6][«minHeaders»] = 0; blockSettingArray[6][«text»] = ‘
‘; blockSettingArray[6][«setting_type»] = 1; blockSettingArray[6][«element»] = «h2»; blockSettingArray[6][«elementPosition»] = 0; blockSettingArray[6][«elementPlace»] = 1; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘
‘; blockSettingArray[8][«setting_type»] = 6; blockSettingArray[8][«elementPlace»] = 1; var jsInputerLaunch = 15;
dommdom.ru
Размеры при установке окон: замеры, зазоры, монтажные швы
Пластиковые окна давно и прочно вошли в современную жизнь. Их устанавливают в зданиях и строениях абсолютно любого назначения благодаря их многофункциональности и непревзойденным качествам по сравнению с традиционными конструкциями из дерева. Немаловажную роль играют размеры при установке окон. От правильно выполненных замеров, зависит качественная установка пластиковых окон.
Важность правильных замеров
Фирма-изготовитель обычно предлагает услуги своего замерщика. Эта услуга – бесплатная. Изготовление изделия происходит на основании замерочного листа, где замерщик указывает все необходимые параметры. Если при установке окна возникнут сложности с неправильно изготовленным изделием, ответственность понесет фирма-изготовитель.
Как правило, замеры окон выполняет фирма-изготовитель
Если заказчик сам предоставляет размеры, то на стадии подписания договора об оказании услуг по изготовлению и монтажу пластиковых окон, он расписывается в замерочном листе, который составляется менеджером на основании предоставленных размеров.
Своей подписью заказчик подтверждает правильность указанных в замерочном листе, с его слов, размеров, а значит, в случае если окно не подойдет при установке, ответственность понесет заказчик и все финансовые затраты за переделку изделия лягут на его плечи. Выполняя замеры самостоятельно, важно крайне ответственно подойти к этому делу.
Общие правила
Замеры оконных проемов выполняют с двух сторон: изнутри и снаружи помещения. Таким способом определяется первое важное значение – глубина оконного проема.
В панельных домах характерна ситуация, когда оконные проемы изначально, на стадии монтажа плит при возведении дома, были выполнены с существенными перекосами. Эти значения следует учитывать, осуществляя монтаж пластиковых окон, и на основании их увеличивать размеры изготавливаемого окна. Внутренние и наружные замеры следует сравнить и выяснить погрешность.
При выполнении замеров необходимо учитывать возможные перекосы
После установки окна для визуального исправления кривизны можно использовать откосы, которые предают оконному проему не только опрятный вид, но и не дают скапливаться конденсату из-за повышенной влажности, предотвращая тем самым образование плесени.
Для выявления возможных просчетов полезно произвести сравнение внутренних размеров проема с предполагаемыми габаритами нового окна. Погрешность при замерах не должна превышать десять миллиметров.
Окна с четвертями

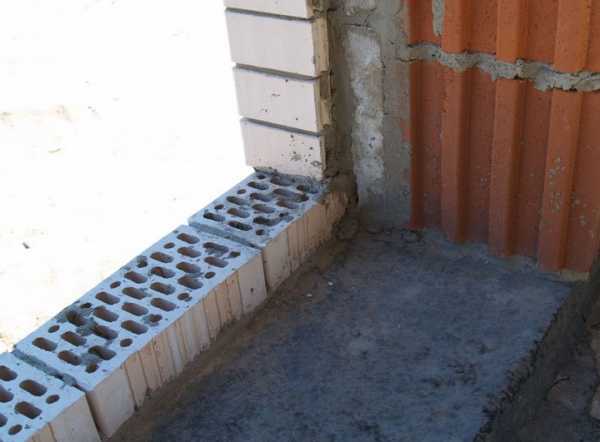

При установке пластикового окна в кирпичном доме существуют свои нюансы. Для оконных проемов в кирпичных домах характерно наличие четвертей, которые представляют собой выступающие кирпичные фрагменты, препятствующие возможному выпадению оконных рам. По нормам четверть должна иметь размер в 6,5 см, но на практике этот размер может быть любым.
Размер четверти по нормативам составляет 6.5 см
Поэтому крайне важно учесть эту особенность, чтобы при установке не возникли проблемы с установкой водоотлива. Для этого предусматривают расстояние от верхней границы нижней четверти до оконной рамы в 1,5 – 2 см. Оконная рама должна устанавливаться относительно верхних четвертей не выше, чем на 1,5 см, а относительно боковых – на 4-5 см.
При установке не должно быть касания рамы и существующего оконного проема. Размер зазора снизу должен составлять не менее 4 см, в верхней и боковой части – не менее 5 см. Это связано с тем, что устанавливаются пластиковые окна при помощи монтажной пены, обладающей свойством первичного и вторичного расширения.
При установке окна в кирпичном доме необходимо учитывать наличие четвертей
Для того чтобы конструкцию не «повело» после вторичного увеличения пены в объеме, на стадии установки окна по периметру устанавливают распоры.
Если при установке окна предполагается устройство внешнего водоотлива и подоконника, то это влечет за собой необходимость установки подставочного профиля, к которому и будут монтироваться эти элементы. Поэтому высота окна должна быть уменьшена на значение высоты подставочного профиля, которая составляет 3 см.
Окна без четвертей
Решая вопрос, как замерить окно без четвертей, необходимо сделать несколько несложных действий. Ширина будущего окна вычисляется после замера его верхней и нижней части. При этом для расчета берется меньшая величина, от которой отнимают 4 см на размещение монтажных швов с обеих сторон – в итоге получается ширина будущего изделия.
При этом стоит учесть, что чем значительнее погрешность при измерении ширины в нескольких местах, тем большее количество сантиметров надо будет отнимать для определения окончательного размера.
Из ширины оконного проема необходимо вычесть размер швов
Вычисление высоты оконного изделия происходит по тем же правилам, что и определение ширины, только в данном случае, от получившегося значения следует отнимать около 2,5 см для монтажного шва и 3 см, если будет устанавливаться подставочный профиль.
Для чего нужен подставочный профиль
Подставочный или подстановочный профиль – это элемент, который размещается в нижней части оконного изделия и имеет высоту 3 см. К подставочному профилю крепится наружный водоотлив, изготовленный из металла, окрашенного порошковой краской. Отлив препятствует скоплению атмосферных осадков и защищает от них монтажный шов.
Подставочный профиль нужен для закрепления водоотлива

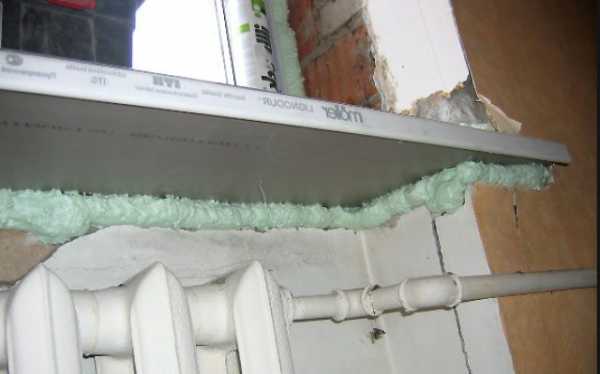

С внутренней стороны помещения к подставочному профилю крепится подоконная доска из ПВХ, которая также скрывает монтажный шов и делает эстетичным внешний вид окна.
С внутренней стороны к подстановочному профилю крепится подоконник
Важно знать, что при монтаже ПВХ подоконника значение его ширины будет больше стандартного деревянного на 5 см. По желанию заказчика подоконник может быть выполнен шириной до 70 см, но необходимо учитывать, чтобы под ним не проходила батарея отопления, так как широкий подоконник будет препятствовать правильной циркуляции теплого воздуха.
Не рекомендуется устанавливать слишком широкий подоконник над батареей
При расчете ширины подоконника учитывают его вылет, который не может быть меньше 1 см. Длина подоконника равна ширине проема с запуском на стену с двух сторон, который не должен быть менее 5 см.
Особенности замера балконного окна
Конструкцией, на которую предстоит осуществлять монтаж окна в данном случае, будет ограждение балкона, поэтому ширина окна будет равняться его длине. Так как совмещение боковых и передних частей конструкции будет осуществляться при помощи установки в необходимом месте углового профиля, то от длины ограждения следует отнять их ширину – это будет ширина нового окна.
Замер балкона
Высота изделия составляет расстояние от верхней части ограждения до балконной плиты вышерасположенного этажа. От этого значения надо отнять 3 см для устройства монтажного шва.

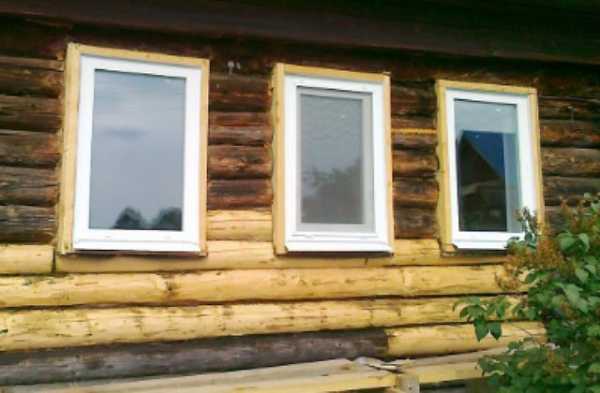

Особенности замера оконных проемов в частных домах старой постройки
Перед тем как измерять оконный проем в старом частном доме, необходимо выявить реальные размеры этого проема. Для этого необходим демонтаж откосов. Зачастую под откосами скрываются значительные щели, заделанные при помощи цемента или утеплителя.

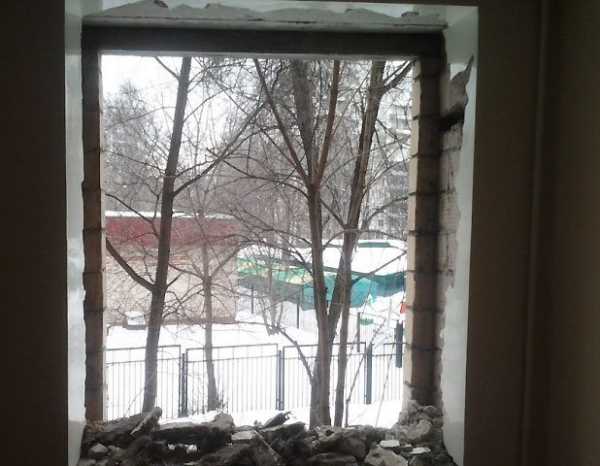

Перед замером оконного проема в старом доме необходимо демонтировать откосы
Во время демонтажа старой рамы вся эта дополнительная конструкция может разрушиться и окажется, что проем обладает, куда большими размерами, что будет только плюсом. Но, если замеры предварительно были сделаны по старым окнам, то придется все свободное пространство восстанавливать вместо того, чтобы использовать более широкие окна.
Советы при проектировании
Выбирая дизайн, следует определиться с его цветом, конфигурацией, наличием створок и желаемым механизмом открывания, наличием подоконника и отлива и обналички.
Что касается цветовой гаммы, то стандартный цвет окон ПВХ – белый, распространенными являются ламинированные профили под орех, махагон, вишню, дуб. Возможно выполнение и в других цветах, но из-за их неширокого применения стоимость таких окон значительно выше. Важно учитывать, что на фасаде здания все окна должны быть выполнены в одном стиле и цвете, иначе нарушится его архитектурный облик.
Конфигурация окна может быть разной: квадратной, прямоугольной, круглой, треугольной, многоугольной, арочной формы. Современные технологии производства пластиковых окон позволяют реализовывать любые дизайнерские замыслы. При этом диаметр арочной конструкции не должен быть меньше 50 см.
Диаметр арочного окна должен быть не менее 50 см
Пластиковое окно может быть глухим или иметь створки, которые располагаются вертикально или в виде фрамуги. Выбирая ширину створок, важно учитывать, что она может иметь предел по каталогу оконных систем. Так как периметральная фурнитура имеет ограничения, то поворотно-откидная створка не может быть выполнена шириной меньше 40 см.
Механизм открывания может быть поворотным, откидным или поворотно-откидным. При установке окон в панельных домах обналичка не устанавливается, а производится отделка откосов и монтаж водоотлива.
В панельных домах при монтаже окон из пластика устанавливают водоотливы и отделывают откосы
В частных домах при помощи обналички маскируют монтажный шов и защищают его от воздействия атмосферных осадков. Если установлен отлив, то обналичка монтируется по трем сторонам, если отлива нет, то по четырем.
Советы профессионалов
Если предстоит замена всех окон на фасаде, то измерить необходимо сразу все. Их высота может практически совпадать, а по ширине могут быть различия. Для изготовления надо брать наименьшее значение замеренного окна.
Для определения места для установки оконного блока должна быть известна толщина стены. От внутренней стороны конструкцию следует монтировать на глубину, равную 2/3 от ширины стены, при этом можно учесть ширину наружного утеплителя и установить его дальше.
Если к ширине проема прибавить 5 см на загиб и 4 см на выступ, то будет известно требуемое значение ширины водоотлива. Если стена обшивается, то эту толщину тоже надо учесть. Ширину откосов измеряют только после установки оконного блока.
domzastroika.ru
Размер окна, все что необходимо знать при выборе
Если планируется установка или замена окон, нужно правильно произвести замеры. Обычно такая услуга предлагается организациям, которые занимаются монтажом оконных блоков и балконных дверей. Но иногда требуется самостоятельно определить габариты окна: при строительстве частного дома, если жилье находится далеко, за чертой города и пр.
Если нет знаний и достаточного опыта в подобных работах, следует воспользоваться соответствующей документацией, откуда можно узнать стандартные размеры оконных проемов.
Нормативные габариты
Высота и ширина блока, его тип, конструкционные особенности, а также размеры балконной двери – все эти параметры регламентируются ГОСТ. В документе указываются габариты оконных блоков для разных объектов: жилого дома, общественного здания.
Разница между ними будет существенная, так как высота потолков и площадь помещения сильно отличаются. Но в документе уточняется, что размеры окон для частного жилья допустимо использовать и при создании проекта общественного объекта.
Ширина оконного блока для квартир и домов изменяется в пределах от 57 до 207 см, а высота: от 56 до 176 см. Одностворчатые конструкции бывают двух видов: 57 и 87 см (ширина). Двустворчатые окна: 117, 132, 147 см (ширина). Трехстворчатые исполнения: 177 и 207 см (ширина).
Как определить размеры оконного блока?
Самостоятельное определение параметров оконных проемов и конструкций разных типов (пластиковых, алюминиевых или деревянных) обычно выполняется в двух случаях: когда планируется замена старых окон или составляется проект частного дома.
Как правильно замерять окна по ширине
Чтобы правильно сделать измерения проема, необходимо придерживаться ряда правил:
замеры снимаются изнутри и снаружи помещения;
во время работ следует пользоваться строительным уровнем;
выполнив измерения по высоте и ширине проема, нужно отнять от полученных значений 5 см и 3 см соответственно, из этого запаса по 1,5 см уйдет на монтажную пену по бокам и сверху, а снизу остается 3,5 см на установку подоконника.
Как правильно замерить ПВХ окно по высоте
Если же планируется стройка в будущем, то для составления проекта дома нужно определить ориентировочные габариты проемов. Соотношение общей площади всех проемов к площади поверхности пола в комнате будет разниться в зависимости от целевого назначения помещения, например, для спальни и гостиной – 1:5; для зала – 1:4.
Высота окна определяется из соответствующей таблицы и зависит от высоты комнаты. Ширина одного блока примерно равна половине его высоты. Все параметры корректируются в процессе на основании нормативной документации.
Стандарты оконных проемов для квартир
Разные многоквартирные дома имеют собственные отличия и характеризуются определенной конфигурацией квартир. Одни из наиболее распространенных вариантов:
Старый фонд – постройки дореволюционных времен (начало XX вв.). В таких квартирах стены довольно толстые, потолки высокие, соответственно, окна также отличаются высотой. Стандартные габариты оконных проемов с одной створкой составляют: 1150х1900 или 850х1150 мм. Конструкции с двумя створками: 1150х1900, 1500х1900 и 1300х220 мм. Блоки с тремя створками: 2400х2100 мм.
Многоквартирные дома «Сталинки». Такие квартиры по характеристикам во многом сходны с жильем в домах старого фонда. Внешне «сталинки» отличаются богатством отделки: гранит, лепнина, барельефы. Из-за большой площади комнат использовались двустворчатые и трехстворчатые блоки, соответственно: 1150х1950 или 1500х1900 мм для первого варианта, 1700х1900 мм – для второго.
«Хрущевки» строились в период 1950-1985 гг. Особенность такого жилья: однотипные квартиры, небольшие помещения, простая отделка фасада. Для кирпичных домов размеры двустворчатых конструкций: 1300х1350 мм. Трехстворчатые блоки: 2040х1350 мм. Если постройка панельная, то размеры иные: двустворчатые конструкции – 1450х1500 мм, трехстворчатые – 2040х1500 мм.
«Брежневки» — усовершенствованы: наличие лифта, мусоропровода, помещения большей площади. Для домов разных серий стандарты отличаются:
600: с тремя створками– 2380х1130, 2380х1420 или 2690х1420 мм;
602: двустворчатый блок – 1450х1210 мм, трехстворчатый – 2100х1450 мм;
606: с двумя створками– 1450х1410 мм, с тремя – 1700х1410 мм.
Современные строения. Их насчитывается 40 серий, наиболее распространенные:

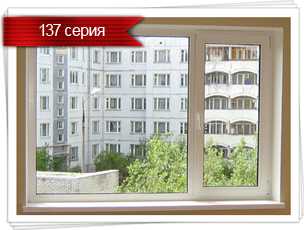

137: двустворчатый блок – 1150х1420 мм, трехстворчатый – 1700х1420 мм;
504: двустворчатая конструкция – 1450х1410 мм, трехстворчатая – 1700х141 мм;
606: двустворчатый блок – 1410х1450 мм, трехстворчатый – 1410х1700 мм.
Параметры актуальны для конструкций любых видов: пластиковых, алюминиевых, деревянных.
Стандарты габаритов для частного жилья
При проектировании дома, включая и определение достаточных размеров проемов, учитывается ряд факторов: площадь комнаты, ее высота, а также уровень освещенности. Выше рассматривались основные рекомендации по расчету габаритов окон.
Стандартные размеры одностворчатых окон частного дома
Также следует использовать нормативную документацию, в соответствии с которой можно выбрать габариты, основываясь при этом на рекомендуемые диапазоны значений для ширины проема и его высоты, соответственно: 87-267 и 116-206 см.
Нормы производства окон из ПВХ-профиля
Производством пластиковых оконных блоков занимаются разные компании. Но только надежные производители берут за основу нормативную документацию при изготовлении и установке различных конструкционных элементов (фурнитура, стеклопакеты, профиль). Технические условия для профильных систем оговариваются ГОСТ 30673-99, 22233-2001, 30973-2002.
Нормативная документация по фурнитуре: ГОСТ 30777-2001, ОТУ ГОСТ 538-2001. Технические условия для стеклопакетов и оценка их долговечности: ГОСТ 24866-99, 111-2001, 30698-2000, 30733-2000, 30779-2001.
ГОСТы, регламентирующие размеры окон
Для конструкций любых видов: пластиковых, алюминиевых или деревянных актуальными нормативными документами являются: ГОСТ 11214-86, 23166-99. В них можно найти информацию о габаритах оконных блоков различных типов и для установки в разных объектах, маркировке, технических требованиях к таким конструкциям. Там же представлены размеры балконных дверных блоков.
Только делать это необходимо в соответствии с некоторыми правилами и максимально внимательно. Для точности следует воспользоваться нормативными документами, где представлены стандартные параметры оконных блоков разных типов.
Оценка статьи:
Загрузка…
Поделиться с друзьями:

unasbalkon.ru
Какими должны быть размеры оконных проемов по ГОСТу
Бывают случаи, когда размер окон в одном и том же доме может отличаться на десять-пятнадцать сантиметров. Именно поэтому в процессе замеров окон перед заменой зачастую приходится использовать помощь профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться в процессе проектирования дома, чтобы затем не усложнять жизнь компаниям по производству окон и людям, занимающимся монтажом. На основе стандартных размерностей может осуществляться расширение проемов или же их сужение в зависимости от необходимости.
Размеры окон: определение широты и высоты
Зная требуемую минимальную площадь окон и размещение их на фасаде здания, можно начинать процесс расчета размеров каждого проема. Наиболее целесообразным будет, если за основу примется максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.
Очевидно, что максимальная высота оконного проема вычисляется простым путем, когда из высоты этажа вычитается высота перемычки и выбранная высота подоконника – от семидесяти до девяноста сантиметров над уровнем пола в зданиях без отопления, и от восьмидесяти до девяноста сантиметров над уровнем пола в зданиях, где предполагается установка радиаторов. При этом размещение окна осуществляется ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также и о соответствии внутренних пропорций, ведь окно не может превышать по высоте дверной проем.
После того как установлена высота можно заниматься вычислением ширины окон. Для этого используются данные по необходимой световой площади. Вычисленная таким путем минимальная ширина оконного проема может уточняться для того, чтобы получить в итоге все необходимые максимально приближенные к идеалу пропорции, позволяющие минимизировать количество окон на здании, имеющих различную ширину. Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определиться с типом стандартного переплета. Я хочу напомнить о том, что в данном случае ширина будет конструктивно зависеть от того, каким будет размер простенков.
Очень важный момент в процессе просчета размеров – это установление расстояний между переплетами, которые при необходимости можно расширить. Наименьший вариант в тринадцать сантиметров подходит для переплета без наплава, установленного с отдельными коробками, которые открываются внутрь. Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного прибора. Чтобы обеспечить нужные параметры, между коробками надо сохранить расстояние равное одиннадцати сантиметрам. Если же речь идет о переплетах, в конструкции которых присутствуют наплавы, то и в них расстояние должно быть не менее четырнадцати сантиметров.
Стандартные размеры окон по ГОСТу
Схема измерения окна по ГОСТу
Существуют стандартные размеры оконных проемов, установленные государством на законодательном уровне. Эти параметры в наибольшей степени соответствуют размерностям типовых зданий, но при необходимости могут подвергаться корректировкам. Типовые размеры распространяются на террасные рамы, а также оконные блоки с одинарным, двойным или тройным уровнем остекления. По ГОСТу предусмотрен уровень влажности для нормального функционирования оконных конструкций — в диапазоне от восьми до двенадцати процентов, а также стандартные размерности по высоте и ширине.
Как правильно спроектировать
Проектироваться оконный проем должен в несколько последовательных этапов.
На первом этапе происходит определение необходимой площади окон и размеров переплетов. На втором этапе я рекомендую заняться подбором типа переплета или же расчетом новой схемы, если применение стандартных размерностей в строительстве конкретного объекта невозможно. На третьем этапе происходит разработка рабочих чертежей, когда вычисляются детальные размеры. Как уже было сказано выше, минимальная площадь, которой может обладать проем без вычета горбыльков и обвязок, определяется с учетом светотехнических норм. К примеру, в кухнях и жилых комнатах квартир световая площадь должна составить 1/5 площади, которую занимает пол. Соответственно, все показатели корректируются в зависимости от ориентировки по сторонам света и географической широты. На основании этого создается наиболее подходящий по размерам.
Если наружный оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то площадь его рассчитывается с учетом всех освещаемых помещений. Возникающее в таких отделяющих перегородках освещение называют непосредственным.
В случае необходимости освещения коридора окнами, размещенными в продольной стене, любая точка на противоположной стене должна находится на максимальном удалении от следующего. Идеально, если это расстояние составляет не менее семи с половиной метров. Освещение коридора, при котором используется оконный проем в торце, допустимо, но лишь в том случае, когда расстояние до наиболее удаленного окна составит не менее двадцати метров. При этом длина сквозного коридора, который освещает наружный оконный проем на двух противоположных стенах, может составлять не более пятидесяти пяти метров.
Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с нормами и назначением помещений.
Видео «Размеры окна и оконных проемов»
Посмотрев это видео вы узнаете что такое монтажный зазор окна и откуда он берется, а также каким способом можно самостоятельно сделать окно по ГОСТу.
dekormyhome.ru
Стандартные размеры оконных проемов по госту
Бывают случаи, когда размер окон в одном и том же доме может отличаться на десять-пятнадцать сантиметров. Именно поэтому в процессе замеров окон перед заменой зачастую приходится использовать помощь профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться в процессе проектирования дома, чтобы затем не усложнять жизнь компаниям по производству окон и людям, занимающимся монтажом. На основе стандартных размерностей может осуществляться расширение проемов или же их сужение в зависимости от необходимости.
Размеры окон: определение широты и высоты
Зная требуемую минимальную площадь окон и размещение их на фасаде здания, можно начинать процесс расчета размеров каждого проема. Наиболее целесообразным будет, если за основу примется максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.
Очевидно, что максимальная высота оконного проема вычисляется простым путем, когда из высоты этажа вычитается высота перемычки и выбранная высота подоконника – от семидесяти до девяноста сантиметров над уровнем пола в зданиях без отопления, и от восьмидесяти до девяноста сантиметров над уровнем пола в зданиях, где предполагается установка радиаторов. При этом размещение окна осуществляется ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также и о соответствии внутренних пропорций, ведь окно не может превышать по высоте дверной проем.
После того как установлена высота можно заниматься вычислением ширины окон. Для этого используются данные по необходимой световой площади. Вычисленная таким путем минимальная ширина оконного проема может уточняться для того, чтобы получить в итоге все необходимые максимально приближенные к идеалу пропорции, позволяющие минимизировать количество окон на здании, имеющих различную ширину. Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определиться с типом стандартного переплета. Я хочу напомнить о том, что в данном случае ширина будет конструктивно зависеть от того, каким будет размер простенков.
Очень важный момент в процессе просчета размеров – это установление расстояний между переплетами, которые при необходимости можно расширить. Наименьший вариант в тринадцать сантиметров подходит для переплета без наплава, установленного с отдельными коробками, которые открываются внутрь. Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного прибора. Чтобы обеспечить нужные параметры, между коробками надо сохранить расстояние равное одиннадцати сантиметрам. Если же речь идет о переплетах, в конструкции которых присутствуют наплавы, то и в них расстояние должно быть не менее четырнадцати сантиметров.
Стандартные размеры окон по ГОСТу

Схема измерения окна по ГОСТу
Существуют стандартные размеры оконных проемов, установленные государством на законодательном уровне. Эти параметры в наибольшей степени соответствуют размерностям типовых зданий, но при необходимости могут подвергаться корректировкам. Типовые размеры распространяются на террасные рамы, а также оконные блоки с одинарным, двойным или тройным уровнем остекления. По ГОСТу предусмотрен уровень влажности для нормального функционирования оконных конструкций – в диапазоне от восьми до двенадцати процентов, а также стандартные размерности по высоте и ширине.
Как правильно спроектировать
Проектироваться оконный проем должен в несколько последовательных этапов.
На первом этапе происходит определение необходимой площади окон и размеров переплетов. На втором этапе я рекомендую заняться подбором типа переплета или же расчетом новой схемы, если применение стандартных размерностей в строительстве конкретного объекта невозможно. На третьем этапе происходит разработка рабочих чертежей, когда вычисляются детальные размеры. Как уже было сказано выше, минимальная площадь, которой может обладать проем без вычета горбыльков и обвязок, определяется с учетом светотехнических норм. К примеру, в кухнях и жилых комнатах квартир световая площадь должна составить 1/5 площади, которую занимает пол. Соответственно, все показатели корректируются в зависимости от ориентировки по сторонам света и географической широты. На основании этого создается наиболее подходящий по размерам.
Если наружный оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то площадь его рассчитывается с учетом всех освещаемых помещений. Возникающее в таких отделяющих перегородках освещение называют непосредственным.
В случае необходимости освещения коридора окнами, размещенными в продольной стене, любая точка на противоположной стене должна находится на максимальном удалении от следующего. Идеально, если это расстояние составляет не менее семи с половиной метров. Освещение коридора, при котором используется оконный проем в торце, допустимо, но лишь в том случае, когда расстояние до наиболее удаленного окна составит не менее двадцати метров. При этом длина сквозного коридора, который освещает наружный оконный проем на двух противоположных стенах, может составлять не более пятидесяти пяти метров.
Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с нормами и назначением помещений.
Видео “Размеры окна и оконных проемов”
Посмотрев это видео вы узнаете что такое монтажный зазор окна и откуда он берется, а также каким способом можно самостоятельно сделать окно по ГОСТу.
stenamaster.ru
Стандартные размеры окон, стандарты окон для зданий различной серии, стандарты окон для современных и старых домов
Перед строительством дома (это касается не только частных домов, но и многоквартирных) нужно обязательно рассчитать размер окон. Окно – это не просто часть жилища. Оно наполняет помещения светом, солнечным теплом, обогащает кислородом сквозь открытую форточку. Кроме того, размер оконного проема определяет технические параметры коробки здания. Это важно как для оформления документов (в случае нового строительства), так и для последующей эксплуатации жилища. Поэтому следует очень серьезно отнестись к этому вопросу и выполнить предварительные расчеты.
Размер окон должен быть оптимальным, подобранным под конкретную комнату и не выходить за рамки установленных законодательством нормативов. Все расчеты выполняются в соответствии с требованиями ГОСТ. Нарушение указанных стандартов влечет наложение административного штрафа, и обязательство привести оконный проем в соответствии с нормативами. Подобные расчеты лучше доверить экспертам, чтобы в последствии избежать лишних трат.
Часто в интернете не указывают величину пластикового окна и просто пишут “стандарт”. Имеется в виду, что окно будет размером 1200 x 1200. Это не всегда подходит под проем, поэтому следует сразу уточнять, какого типа и серии будет будущее окно, чтобы избежать последующих проблем с монтажом. Следует учитывать и то, что в разных регионах у производителей может быть собственное представление о «стандартном размере». Чтобы внести ясность, рассмотрим общепринятую классификацию.
Типы квартир, в зависимости от оконного проема:
“хрущевка”;
“сталинка”;
серия 600.11;
серия 600;
серия 505;
серия 504;
серия 137;
частный дом;
панельный дом.
Виды пластиковых окон в зависимости от количества створок:
двухстворчатые;
трехстворчатые;
нестандартные.
Каждый тип и вид существует с собственными предписанными стандартами, которых придерживаются строительные фирмы. На фирмах, которые занимаются изготовление окон, хорошо знают эти стандартные разновидности, так что будет достаточно просто назвать тип своего жилья и вам подберут правильное окно. Однако даже при наличии таких подробных предписаний нельзя пренебрегать тщательным снятием мерок. Положившись на стандарты и не измерив проем, можно получить такое окно, которое либо вообще не влезет в отведенное пространство, либо будет образовывать щели, куда сразу же проникнет холод и влага.

Рис. 1. Стандарты двухстворчатых окон.
Стандартизация оконных блоков и проемов
Во время составления проекта для любого типа здания, обязательно предусматриваются оконные проемы. Их размеры стандартизованы и зависят, в первую очередь, от площади помещения, его назначения и положения. Окна в северной части здания могут быть побольше, чем в южной, ведь солнце туда заглядывает реже и меньше света проникает в комнату. Кроме того, учитывая климатические особенности региона, окна на северной стороне здания должны соответствовать определенному температурному режиму. Если технологические моменты не соблюсти, окна зимой будут течь.
Правила расчета стандартных оконных размеров обозначены в государственных нормах. По специальным формулам считается коэффициент освещения помещений любого назначения (для жилых и общественных предусмотрены разные нормы), расположенных южнее 60 и севернее 45 градусов широты. При подсчете показателей учитывают необходимость очистки стеклопакетов не реже, чем дважды в год. Но это предусмотрено только для строений, которые не подвергаются сильному загрязнению. В другом случае придется проводить чистку немного чаще.
Когда постройка находится южнее 45 градусов широты, в этом случае уровень освещенности умножают на коэффициент 0,75, а если севернее вышеуказанного предела, тогда коэффициент увеличивают в 1,2 раза. От точности расчета зависит физическое и эмоциональное состояние. Доказанный факт, при недостаточном освещении человек становится более раздражительным, быстро впадает в депрессию.

Рис. 2. Для каждого типа здания – свои стандарты оконных проемов.
Окна в “Хрущёвку”
Во времена социализма строили квартиры – хрущевки с целью выделить каждому гражданину личное жилье. Конечно, размеры таких квартир небольшие, поэтому оконные фирмы предприняли меры и начали продавать специальные окна для подобного типа жилищ. Большинство хрущевок построены из блоков, что свело количество швов к минимуму. Для таких помещений лучше всего подходят двухкамерные стеклопакеты.
Для этих зданий, наилучшим вариантом считается двухкамерный стеклопакет следующих размеров:
толщина рамы 5,8 – 7 см;
ширина и высота: 145-220 см.
Рис. 3. Окна для хрущевок подходят для квартир типа построек из блоков.
Окна в панельном доме
Панельные дома состоят из специальных панельных блоков. Оконные проемы в таких строениях часто имеют перекосы по диагонали. Нередко имеет место разница между верхней и нижней шириной, образуя проем в виде трапеции. Поэтому требуется очень внимательно снимать мерки. При демонтаже окон в панельных домах остается меньше мусора, чем кирпичном.
Оконный проем в рассматриваемом типе дома имеет так называемые четверти – выступы в форме буквы “Г”. При установке нужно обращать внимание, чтобы рама зашла за четверть на 10-15 мм.

Рис. 4. Оконные проемы в панельных домах имеют свои особенности.
Окна в 606 серию домов
Здания этой серии имеют толстые стены с отличной звукоизоляцией. Оконные блоки в таких домах могут иметь 1-3 створки, широкие подоконники, защиту от сквозняков. Раньше в них вставляли деревянные окна, но теперь есть возможность подобрать отличные пластиковые модели. Они повышают защиту от выхода тепла из комнаты. Компании предусматривают специальные стандартные размеры окон для данной серии, поэтому не потребуется подгонять их под проем. Высота их равняется 141 см, плюс/минус 2-3 см. Ширина зависит от количества створок.

Рис. 5. Двухстворчатое окно для дома из серии 600.
Окна в серию домов 600.11
Такие дома строились в 80-х годах и с тех пор несколько изменились. Но все также остались привлекательными для покупателей благодаря толстым стенам, просторным лестничным площадкам и большим размерам жилплощади. Главной особенностью таких домов – Г-образные окна, установленные на кухне. Придуманы они были для того, чтобы размещать массивные кондиционеры, особенно популярны в те времена. Однако теперь такие агрегаты не применяют, а окна остались. Компании предлагают высококачественные окна данного типа. Большая часть открывается с помощью ручки, а маленькую форточку можно сделать неподвижной или тоже распашной.

Рис. 6. Размеры для необычных окон домов типа 600.11.
Окна в 600 серию домов (Корабль)
Дома этой серии получили свое название благодаря схожести с надпалубными постройками на лайнерах. Окна в таких зданиях имеют проемы, подоконники которых подняты на такую высоту, что находятся на уровне груди среднерослого человека. Они могут иметь 3 створки, в которых возможна установка 2 подвижных частей. Окно оформлено таким образом, что его части разделены между собой перемычками. Заменить их можно только при помощи расширителя.
При установке пластиковых окон в домах данного типа применяют так называемые нащельники.

Рис. 7. Трехстворчатое окно в квартиру-корабль.
Окна в 505 серию
Оконные проемы в данном типе домов классические для панельных зданий. Их высота равна 153 см, но возможны расхождения на 1-3 см. Могут быть двухстворчатыми или трехстворчатыми.

Рис. 8. Трехстворчатое окно для дома из серии 505.
Окна в 504 серию
Окна в домах из этой серии могут быть разнообразных размеров и пропорций. Стены здесь толстые и являются отличной изоляцией тепла, холода и звука. Проемы имеют глубину на больше 20 см. Благодаря этому можно сэкономить деньги на отделку откосов. Высота створок обычно равна 141 см. Окна могут быть узкими двухстворчатыми или трехстворчатыми, также выпускают комплектацию для балконных проемов.

Рис. 9. Балконные окна для квартир типа 504.
Окна в 137 серию
Установка оков в серию 137 проста и не вызывает никаких трудностей. Варианты размеров окон здесь стандартные – трех- или двухстворчатые, а также балконные блоки. Вопрос при монтаже окон, в этом случае, может возникнуть только один: какого размера будут створки и как они разделят окно. У старых вариантах окон боковые части бывают 45-50 см. Вообще, делить окно створками можно в любой вариации, приняв во внимание, что мыть глухие окна снаружи будет проблематично.
Откосы в таких окнах бывают не больше 25 см, а подоконник не превышает 30 см, высота – 138-142 см.

Рис. 10. Окна 137 серии можно делить створками как угодно.
Окна в частных домах
Частные дома радуют относительной свободой по части выбора размера проемов для окон. Здесь можно установить как несколько окон равных габаритов, так и сделать целую прозрачную стену. Часто применяют окна различного размера для разных помещений. Например, в гостиную выбирают широкие и просторные, в спальню поменьше с двумя створками. В ванную могут поставить окошко с одной створкой. Размеры для них соответствуют общим стандартам, подбираются под проемы.

Рис. 11. В частном доме можно поставить различные окна.
Окна в “Сталинку”
Квартиры этого типа имеют просторные внутренние помещения, высокие потолки и большие окна. Во время установки могут возникнуть некоторые трудности. Замена старых деревянных рам сопровождается кучей мусора. Подъем окон до квартиры часто довольно сложный при отсутствии лифта. При установке окна понадобится много пены, так как в кирпичных стенах могут быть прорехи, неровности, которые требуется задувать монтажной пеной, чтобы окно не пропускало влагу, тепло или холод.
Высота окон примерно 173 см, ширина же зависит от конкретной выбранной модели.

Рис. 12. Размеры окна в сталинку.
Стандарты пластиковых окон
Стандартные размеры пластиковых окон зафиксированы в ГОСТ и имеют вполне определенные нормы. Компании, занимающиеся их изготовлением, используют предписанные размеры, которые отличаются количеством створок, высотой, шириной. Каждая норма имеет ряд ситуаций, когда она должна быть применима. Например, в небольшом помещении негде ставить большое трехстворчатое окно, поэтому, в этом случае, предусмотрены стандарты для двух- и одностворчатых моделей.
Двухстворчатые пластиковые окна
Они являются универсальными и очень распространены. Такие модели подходят как для квартиры, или частного дома, так и для офисов, небольших магазинов, кафе, детских садов, школ и других зданий. Наиболее распространенными являются такие размеры данного типа: 1150 х 1900 мм; 1300 х 2200 мм; 1500 х 1900 мм. Створки могут быть как стационарными, так и подвижными, причем есть возможность установить окно таким образом, что обе части будут полностью открываться.

Рис. 13. Стандартное двухстворчатое окно с одной форточкой.
Трехстворчатые пластиковые окна
Такая конструкция имеет достаточно большие размеры и очень популярна. Трехстворчатые окна ставят в просторных помещениях, где требуется много света. Они могут иметь разнообразный вид и вариации размещения створок и их размеры.
Высота окон с тремя створками равняется: 120, 135, 150, 117, 132, 147 см.
Соответственно ширина будет равна: 180, 210, 207, 177 см.

Рис. 14. Изделие с двумя открывающимися створками.
Нестандартные окна
Данные окна очень разнообразны в своем внешнем оформлении и имеют декоративный вид. В основном они ставятся в частных домах и являются украшением особняков с мансардами, чердачных помещений, пристроек и т.д. Они радуют разнообразием форм:
круг;
квадрат;
шестиугольник;
овал;
треугольник;
арка;
трапеция и т. д.
Размеры такой продукции подбираются индивидуально под проем и не имеют четких стандартов, поэтому их делают преимущественно под заказ.
okna-biz.ru
Каковы стандартные размеры оконных проемов по ГОСТу; как устанавливается и от чего зависит высота и ширина дверного проема
Размеры дверного проема (а также оконного) могут быть стандартными и нестандартными. Для того чтобы поставить коробку и полотно в последние, возникает необходимость изготовления двери (или окна) под заказ. Это, конечно, значительно повлияет на итоговую стоимость заказа, а также на увеличение продолжительности времени работы. Чтобы избежать этих нюансов, существует такое понятие, как стандарт. Стандартный дверной проем (или оконный) сэкономит время и деньги. Вмонтировать в него конструкцию самостоятельно не составит большого труда. Кроме того, сегодня фирмы-производители предлагают огромный выбор различных моделей окон и дверей стандартных размеров.
Стандартный размер дверного проема для межкомнатных и входных дверей квартиры
Для того чтобы не возникло неожиданных ситуаций, необходимо серьезно продумать размеры дверей и дверных проемов. Лучше всего заранее выбрать компанию, в которой будете заказывать межкомнатную или входную конструкцию, и посоветоваться со специалистами относительно габаритов свободного пространства под нее. Стоит отметить, что стандарты этих показателей в некоторых фирмах могут быть разными. Тем не менее, многие фирмы придерживаются следующих дверных стандартов:
Высота 2 метра, ширина – 60; 70; 80 см.
Высота 1,9 метра, ширина – 55 см
Очень важный аспект – в какое помещение устанавливается конструкция (с окном или без него). Для комнат без окон характерны следующие параметры проема под дверь (размеры стандартные):
2070 x 970 мм
2070 x 870 мм
2070 х 770 мм
2070 х 670 мм
1970 х 670 мм
1970 х 62 мм
Здесь, однако, стоит уточнить, что эти размеры подходят и для выемок под двустворчатые двери.
Для комнат с окнами свои габариты:
2070 х970 мм
2070 x 870 мм
2070 x 770 мм
2070 x 670 мм
1970 х 670 мм
1970 х 620 мм
Для расчета размеров проема для раздвижных дверей необходимо знать, что стандартная дверь с раздвижным комплектом (ролики со штангой, нижний направляющий флажок) имеет высоту 2005 мм. Пространство под раздвижную конструкцию должно быть меньше и уже полотна, варьироваться в пределах 1900-2002 мм.
Для входных конструкций стандартом являются проемы высотой 2050 мм или 2150 мм, наиболее распространенная ширина – 1000 мм или 900 мм.
Как определяется высота и ширина оконного проема при строительстве жилого дома
При проектировании и строительстве многоквартирных домов чаще всего придерживаются стандартных оконных проемов. Такая же практика наблюдается при возведении частного жилища. Это экономит значительную часть времени и денег при установке стеклопакетов.
Стандартные размеры пространства под окна разработаны с учетом функционального назначения здания, габаритов комнаты, естественной освещенности в зависимости от местоположения дома.
Например, жилой многоквартирный панельный дом имеет следующие параметры:
Двухстворчатые окна — высота 1400 мм и ширина 1300 мм.
Трехстворчатые – высота 1400 мм, а ширина 2050 мм или 2070 мм.
В хрущевках совсем иной подход к оконным проемам: размеры зависят от ширины подоконника. Двустворчатый стеклопакет с широким подоконником устанавливается в проем 1450х1500 мм, трехстворчатый – 2040х1500 мм. Узкие подоконники в хрущевках предполагают 1300х1350 мм (для двух створок) и 2040х1350 мм (для трех створок)
domiktop.ru
