Укладка ондулина на крышу своими руками: инструкция, технология, схема

При выборе кровельного покрытия, пользователи стараются отдавать предпочтение прочным материалам, с высокими эксплуатационными характеристиками и привлекательным внешним видом. К таким изделиям можно отнести и ондулин. Однако, далеко не каждый потребитель знаком с этим изделием, знает о его свойствах и умеет правильно его монтировать. А ведь укладка ондулина на крышу – это относительно простая процедура, которую вполне можно выполнить собственными силами, не привлекая дорогостоящих специалистов. Разумеется, прежде чем приступить к настилу покрытия, стоит внимательно ознакомиться с особенностями изделия и правильной технологией укладки.

Технические характеристики ондулина

Ондулин относится к листовому волнистому кровельному покрытию и не является изобретением современной промышленности. Ведь такой материал впервые начал выпускаться в Европе еще в начале 40-х годов прошлого столетия. Сегодня же изделие стало столь популярным, что производится практически в каждой стране. Такое стремительное распространение по всему миру можно связать с тем, что продукция отличается высокими эксплуатационными характеристиками, а, кроме того, листы легко обрабатывать и укладывать. Чтобы получить представление об ондулине, стоит изучить его основные параметры.

Характеристика	Значение	Примечание
Размеры листа ондулина	Длина – 2 м; ширина – 87, 92, 95, 106 и 122 см; толщина – 2,4, 2,6, 3 и 3,5 мм; площадь – 1,74, 1,84, 1,9, 2,12 и 2,44 кв.м.	Допускается расхождение по длине до 10 мм, по ширине до 5 мм и по толщине до 0,2 мм. Кроме того, параметры могут отличаться у разных производителей, например, в США стандартной шириной считается 1,2 м, а во Франции стандарт ширины 0,95 м.
Волна	Высота – 28, 30, 31, 32, 35 и 36 мм; шаг – 62, 76, 92, 95 и 100 мм; количество на лист – 10, 12 и 14 шт.	Конкретное значение зависит от стандарта страны- производителя.
Вес	1 листа: 4, 5, 6, 8 кг: 1 кв.м: 2,84 – 3,84 кг.	Параметр изменяется в соответствии с полными размерами изделия, а также меняется и от полезной площади покрытия.
Срок службы ондулина	50 лет.
Гарантийный срок	10-15 лет.
Расцветка	Сланцевый, красный, синий, коричневый, зеленый.	Цвета могут быть как матовыми, так и глянцевыми.
Температурный диапазон	-40/+80 градусов.	Некоторые производители указывают значение от -60 до +120 градусов.
Нагрузка	До 300 кг/кв.м.	При условии, что изделие не заморожено или не перегрето.

Следует различать две разновидности ондулина – это шифер и черепица. Чаще всего, в частном строительстве используется именно ондулиновый шифер, он отличается большим размером листов и работать с ним намного удобнее. Также, для понимания правильной технологии укладки и дальнейшего ухода за покрытием следует знать состав материала. Ондулин можно отнести к композитному изделию, то есть это слоистый продукт, состоящий из следующих компонентов:

• волокнистая основа из целлюлозы;
• очищенный модифицированный битум;
• пропитка из полимерной смолы;
• посыпка из минерального наполнителя;
• пигменты на минеральной основе для окраски поверхности.

Состав материала довольно простой, однако, очень важно, чтобы в инструкции к изделию было четко прописано из чего продукт состоит. Так как только правильно подобранный состав может гарантировать действительно длительный эксплуатационный период и высокое качество покрытия для крыши. Это значит, что даже если технология укладки ондулина будет полностью соблюдена, но состав не соответствует стандартам и нормам, то защищенность и надежность кровли окажутся под сомнением. Прежде чем рассмотреть основные правила укладки ондулина, также стоит сказать несколько слов о преимуществе изделия.

Особенности материала

Крыша, покрытая ондулином, отличается привлекательным видом и высокой прочностью. И это далеко не все достоинства данного покрытия. Среди основных преимущественных характеристик можно назвать следующие свойства:

• экологическая безопасность, так как материал произведен на основе натуральных компонентов;
• длительный срок службы кровли;
• большой предел прочности;
• легкий вес ондулина позволяет сэкономить на возведении усиленного фундамента и стеновых конструкций, также за счет малого веса изделия, можно класть ондулин на крышу без посторонней помощи, а транспортировать его в легковом автомобиле;
• широкий дизайнерский ассортимент, благодаря разнообразию цветовой гаммы и фактуры;
• высокая теплостойкость, но при длительном воздействии температуры свыше 250 градусов возможно воспламенение материала;
• ультрафиолетовая стойкость, это значит, что цвет настила останется первоначальном по истечению многих лет;
• простой монтаж, то есть укладка ондулина своими руками – это задача доступная даже пользователям с минимальным опытом в строительном деле;
• высокая гидро- и теплоизоляция, кроме того, материал отлично поглощает шумы, создаваемые дождем, градом, ветром, птицами и так далее.

Однако, стоит учитывать, что при сильных морозах материал становится более хрупким, а значит, при низких температурах нежелательно проводить какие-либо манипуляции с ондулином. Кроме того, желательно выполнять укладку на более частую обрешетку, чем, например, в случае с металлической черепицей, чтобы покрытие имело надежное основание и свободно выдерживало даже обильные снежные наносы, а также не провисало при перегреве и размягчении под прямыми солнечными лучами. Рассмотрев вопросы об особенностях материала, можно переходить к теме, как класть ондулин, а также какие инструменты, аксессуары и комплектующие понадобятся для работы.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

• ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
• доборочные элементы;
• ножовка по дереву либо электролобзик для раскроя материала;
• гидро- и пароизоляционные мембраны либо рубероид;
• строительный степлер и скобы к нему для закрепления изоляционной пленки;
• плотницкий молоток;
• нож строительный;
• уровень, шнур, маркер для разметки;
• плоскогубцы, отвертку или шуруповерт;
• дрель для высверливания крепежных отверстий;
• саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

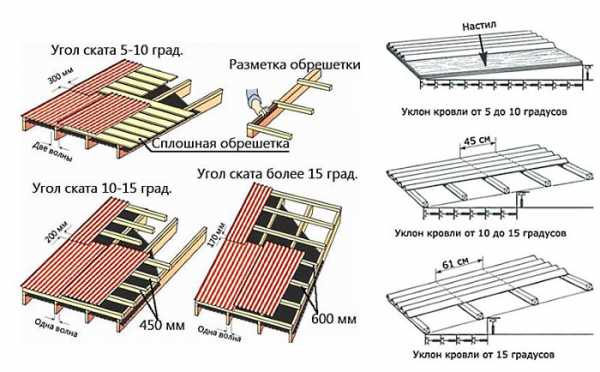

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

• при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
• от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
• при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно. Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания. Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

Укладка ондулина на крышу

Выбирая покрытие для крыши, обратите внимание на ондулин, который в современном строительстве используется, как мягкая кровля. Этот кровельный материал, кроме удачного соотношения цены и качества, приятно удивит другими неоспоримыми достоинствами. Ондулин легок в укладке, имеет длительный срок службы, экологически безопасен. Правильно выполненная укладка этого материала позволит на долгие годы не задумываться о необходимости ремонта крыши.

Как можно использовать ондулин для покрытия крыши

Ондулин можно отнести к универсальным материалам, сочетающим в себе одновременно легкость (вес листа площадью 1,9 м² составляет всего 6,5 кг) и прочность, способность выдержать нагрузку 300 кг/м². Технология укладки ондулина на поверхность кровли предлагает несколько вариантов:

• На старое кровельное покрытие без его демонтажа. Допускается укладка ондулина на крышу, если стропила, балки и другие конструктивные элементы кровли находятся в удовлетворительном состоянии и не нуждаются в замене;
• На крышу, покрытую рубероидом. Перед укладкой необходимо проверить целостность старого покрытия и заделать повреждения;
• На крышу построенного дома или другого сооружения.

Важно! Основное и самое важное в укладке ондулина – соблюдение указаний производителя, перечисленных в инструкции, которая обычно прилагается к кровельному материалу. Качество покрытия напрямую зависит от правильности укладки и соблюдения технологии.

В случае укладки ондулина на старую кровлю выполняется новая обрешетка, перед этим необходимо уложить и укрепить пароизоляцию, стыки изоляции лучше проклеить монтажной лентой. При необходимости также выполняется теплоизоляция, а затем на старую крышу монтируется ондулин по обычной схеме.

Если ондулин монтируется на покрытие из рубероида, необходимо тщательно заделать все повреждения, заклеить трещины, после этого на крыше выполняется контробрешетка вдоль стропил и обрешетка перпендикулярно расположению стропильной системы. Такое выполнение обрешетки позволит влаге и конденсату испаряться с поверхности рубероидного покрытия. После этого на обрешетку производят укладку ондулина по обычной схеме.

При выполнении укладки ондулина на новой крыше предварительно выполняется качественная обрешетка, пароизоляция, если есть желание, то и утепление крыши. После этого крепится кровельный материал.

Особенности укладки ондулина

Чтобы кровельное покрытие служило долго, необходимо выполнять правила по укладке ондулина, рекомендуемые производителем материала.

При монтаже и укладке будьте внимательны, совмещая кровельный материал. Если в укладке будет допущена ошибка, и прибитый лист придется демонтировать, к повторному использованию он уже непригоден, его придется выбросить и заменить новым.

Ондулин обладает эластичностью, если приложить некоторые усилия, его можно растянуть, особенно при повышенной температуре воздуха. Делать этого при монтаже нельзя ни в коем случае, необходимо следить, чтобы листы не растягивались перед их закреплением. Иначе после понижения температуры ондулин будет возвращаться к прежним размерам, а жесткая фиксация на крыше приведет к нарушению целостности кровли, покрытие может покоробиться, потрескаться, и придется заменять отдельные участки новым материалом и выполнять ремонт крыши.

Совет! Если вам необходимо ходить по крыше, покрытой ондулином, наступайте на гребни волн, иначе кровельное покрытие может повредиться.

Выбор погодных условий

Прежде всего, перед выполнением кровельных работ нужно правильно выбрать погодные условия, а именно, температура воздуха должна быть в пределах от 0^оС до 30^оС. Если температура окружающей среды будет ниже нуля, повышается хрупкость ондулина, он может потрескаться или поломаться при укладке. При экстремально высоких температурах воздуха ондулин может деформироваться, растянуться, если выполнять укладку в таких условиях, после охлаждения материал начнет приходить к прежним размерам, что приведет к появлению трещин и деформаций.

Как правильно разрезать ондулин

При монтаже кровельного покрытия придется столкнуться с необходимостью разрезать листы ондулина. Для разрезания можно использовать обычную пилу с небольшими зубьями. Перед использованием и в процессе работы полотно пилы лучше смазывать машинным маслом или жидким силиконом. Можно применить электропилу или электролобзик. В некоторых случаях, если резать необходимо вдоль волны, можно использовать острый строительный нож.

Как правильно закрепить листы ондулина

Для закрепления ондулинового покрытия на поверхности крыши необходимо использовать достаточное количество специальных гвоздей. На каждый лист рекомендуется забивать не менее 20 гвоздей, в противном случае, если крепление будет недостаточно надежным, при сильном ветре слабо закрепленные элементы может просто унести с крыши.

Шляпка гвоздя должна быть слегка утоплена в покрытие, но если приложить чрезмерное усилие, можно разбить кровельный материал или повредить его.

Крепления необходимо располагать строго по размеченным местам, они должны располагаться на одном уровне на каждом листе кровельного покрытия. Чтобы крепления находились на одной линии, можно использовать шнур или леску, по которой ориентироваться, забивая гвозди в ондулин.

Как правильно выбрать обрешетку

Выполнять крепление ондулинового покрытия необходимо обязательно на предварительно смонтированную обрешетку из брусьев. Вариант изготовления обрешетки зависит от угла наклона крыши:

• Если крыша имеет наклон до 10^о, выполняется сплошной вариант обрешетки;
• При скате 10-15^о допускается обрешетка с шагом в 45 см;
• Если кровля со скатом больше 15^о, то выполняется обрешетка с шагом в 60 см.

Поскольку ондулин имеет хорошие звукоизолирующие свойства, выполнения дополнительной шумоизоляции не потребуется (в отличие от металлической кровли).

Как правильно выполнить укладку ондулина на поверхности крыши

Начинать укладку необходимо с подветренной стороны, иначе ваше покрытие при сильном ураганном ветре может улететь. Если крыша имеет сложную конструкцию или много различных элементов, можно предварительно сделать разметку листов на земле, пронумеровать их, а затем поднимать наверх и закреплять на кровле.

Листы закрепляются на обрешетке, выравниваются в горизонтальном и вертикальном направлении, затем фиксируются с помощью специальных гвоздей. Каждый последующий лист ондулина следует укладывать с нахлестом на предыдущий.

Схема укладки ондулина предполагает, что листы укладываются на кровле со смещением в соседних рядах. Если первый ряд начинался с целого листа, то остальные нечетные ряды тоже начинайте с целого листа, а второй и последующие четные ряды с половинки шиферины, разрезанной вдоль. Таким образом, на стыках максимально будет соединяться три листа, нельзя при укладке допускать, чтобы в местах нахлеста сходилось четыре слоя покрытия, это снизит качество и приведет к короблению материала, так советуют на уроках кровельных работ на видео.

Важно соблюдать необходимый размер нахлеста. Величина нахлеста зависит от величины ската крыши. Чем меньше угол наклона, тем больше нахлест. На кровле с углом наклона до 10^о делается нахлест в две волны в горизонтальных рядах и до 30 см по вертикали.

Если угол наклона кровли больше 15^о, то достаточно нахлеста в одну волну и 15-20 см по длине листа.

Важно также качественно закреплять листы на кровле. Места для закрепления гвоздей лучше разметить заранее. На один лист материала рекомендуется использовать 20 гвоздей. Нижнюю часть листа прибивают на каждой волне, используя половину гвоздей. Вторую половину распределяют на среднюю и верхнюю часть листа, прибивая гвозди через одну волну, в результате получается линия в виде зигзага. Чтобы выдержать ровную линию, по которой необходимо выполнить крепеж, можно натянуть шнур или леску.

Свес с крыши необходимо делать не слишком большим, примерно 5-7 см. Если длина свеса будет больше, ондулин может деформироваться, при меньшем размере под крышу может задуваться снег или дождевая вода.

После закрепления всего ондулинового покрытия устанавливается коньковый элемент, а также закрепляются специальные ветровые планки.

Заключение

Сегодня ондулин занимает одну из первых позиций по популярности среди кровельных материалов, особенно для дачных и загородных построек. Благодаря небольшому весу уложить такое покрытие по силам одному человеку. Основная сложность кровельных работ заключается в точном выполнении рекомендаций производителя при обустройстве обрешетки, укладки и крепления ондулина на крыше.

bouw.ru

необходимые материалы и инструменты, порядок работ

Монтаж ондулиновой кровли во многом аналогичен монтажу кровли из шифера, поскольку материалы имеют много сходства. Но кровля из ондулина обладает очень важным преимуществом: лист весит всего 6 кг. Благодаря этому подъем материала на крышу и его укладка значительно упрощаются.

Важные аспекты при устройстве ондулиновой кровли

Во время работы надо соблюдать несколько важных правил.

• Наступать можно только на уже закрепленные листы и исключительно на верх гребня волны.
• Укладку можно осуществлять только в условиях температуры выше нуля, но не больше 30 градусов. В принципе монтаж можно проводить при более низком температурном фоне – до минус 5, но качество укладки при этом пострадает, к тому же возрастет риск повредить материал, поскольку на холоде он становится хрупким.
• Для крепления ондулиновых листов используют только предназначенные для этого специальные гвозди. Для закрепления одного листа требуется 20 гвоздей: стандартное количество волн – 10, надо прибивать по 10 гвоздей вверху и внизу. Необходимость такого большого количества крепежных элементов обусловлена легкостью материала.
• Благодаря надежному креплению целостность кровельного покрытия сохраняется даже при сильных ветрах.
• Тип устраиваемой обрешетки зависит от величины угла уклона кровли: если угол меньше 10 градусов, необходима сплошная обрешетка; при показателе от 10 до 15 градусов надо соблюдать длину шага не больше 45 см; если величина превышает 15 градусов, шаг должен быть не больше 60 см.
• Листы должны размещаться по шахматной аналогии: каждый следующий ряд надо располагать таким образом, чтобы он лежал посередине стыков листов предшествующего ряда.
• Добиться этого можно, если первый ряд укладывать с целого листа, второй – с половины, чтобы верхние листы могли закрывать стык расположенных снизу посередине.
• Особенностью ондулинового покрытия является свойство растягиваться. Но его нельзя использовать для того, чтобы, например, дотянуть материал до края ската. В дальнейшем это может привести к деформации кровельного покрытия и появлению на нем трещин. Лучше отрезать полосу необходимой ширины от нового листа и прочно закрепить.

Как выглядят алюминиевые кровли, их достоинства и недостатки.

Учимся разбираться в видах ломанных крыш и особенностях их эксплуатации здесь.

Укладка гидроизоляции

1. Первым шагом при устройстве ондулиновой кровли является устройство гидроизоляции. Ее монтаж производится под финишное покрытие. Для этого прекрасно подходят любые гидроизоляционные мембраны, обладающие паропроницаемыми качествами. Оптимальным выбором является мембрана от самого производителя ондулина Ондутис.
2. Укладка материала осуществляется поверх стропил с сохранением некоторого провеса (примерно 2 см). Рулоны гидроизоляционной мембраны раскатываются по кровельным скатам, в поперечном направлении. При этом необходимо следить, чтобы расположенный сверху лист нахлестывал на нижний. Определить величину перекрытия можно по нанесенной на материал заводской разметке. Проклеивание участков стыка осуществляется при помощи двустороннего тканевого скотча.
3. Укладку оригинальной мембраны Ондутис можно производить непосредственно поверх утеплителя. Она будет пропускать водяной пар и одновременно будет задерживать воду.
4. После выполнения этих работ надо переходить к укладке брусков контробрешетки. Этот момент очень важен, поскольку устройство контробрешетки помогает создать вентиляционные отверстия, посредством которых осуществляется циркуляция воздуха вдоль изоляционного покрытия.

Благодаря свободному прохождению воздушных масс влага удаляется из кровельного пирога и подкровельного пространства – в результате значительно увеличивается срок службы древесины.

Устройство обрешетки

Основной функцией обрешетки является удерживание общего веса кровельной конструкции, но ее тип и особенности установки определяются тем, какова величина угла наклона крыши.

• Как уже было сказано, при угле наклона от 5 до 10 градусов выполняется сплошная обрешетка. Для ее создания используются доски или листы прочной фанеры. В процессе работы необходимо соблюдать 200-миллиметровый концевой нахлест. Величина бокового нахлеста должна составлять две волны.
• При угле наклона меньше 15 градусов создается другой тип обрешетки – с 45-сантиметровым интервалом между брусами. Величина концевого нахлеста в этом случае должна равняться 200 мм, а боковой нахлест составит одну волну.
• При угле наклона более 15 градусов необходимо создавать обрешетку с шагом, превышающим 60 см. Боковой нахлест при этом снова будет равняться одной волне, а на коротких сторонах нахлест составит 17 см.

Чтобы упростить расчеты, можно воспользоваться особой таблицей соотношения высоты и длины ската для каждой разновидности кровель. Показатели высоты конька и длины кровельных скатов не умеют решающего значения. Основным моментом является сохранение их соотношения.

Высота конька	Длина кровельного ската	Величина угла уклона кровли
1 метр	11 метров	5 градусов
1 метр	6 метров	10 градусов
1 метр	4 метра	15 градусов

Монтаж обрешеточных брусков производится с использованием специальных гвоздей или саморезов (применяются в случае металлической обрешетки), при помощи которых они прикрепляются к деталям контробрешетки. При работе надо следить за тем, чтобы между саморезами или гвоздями сохранялся равный интервал.

Процесс разметки и нарезки листов

Для точности нарезки материал следует заранее разметить. Для этого лучше использовать цветной карандаш. Применение обычной линейки не совсем удобно из-за волнистой поверхности ондулинового листа. Вместо нее можно воспользоваться обрезком другого листа: он идеально накладывается на размечиваемую поверхность. Проведя ровную линию, производят нарезку листов. При этом можно воспользоваться ножовкой по дереву, ручной электропилой или циркулярной пилой.

Для предупреждения застревания полотна ножовки оно предварительно покрывается уменьшающей трение смазкой.

Чтобы избежать возможных травм, во время работы с электрооборудованием необходимо соблюдать правила техники безопасности.

До начала укладки ондулина необходимо обратить внимание на розу ветров, изучить ее по возможности более основательно.

• Монтаж листов надо начинать со стороны, противоположной направлению преобладающих в конкретном регионе ветров.
• Монтаж второго ряда осуществляется таким образом, чтобы количество листов в стыке было три вместо четырех. Такой принцип значительно сокращает вероятность протечек.

Благодаря легкости ондулина монтаж листов обычно не приводит к появлению каких-либо проблем. До начала работ необходимо убедиться, что материал не находится в растянутом состоянии и уложен на обрешетку ровно.

Поскольку вес листа составляет всего 6 кг, его фиксацию необходимо проводить весьма тщательно. Для надежности крепления используются предназначенные специально для ондулина гвозди. Каждый лист прибивается с помощью 20 гвоздей (меньшее количество приведет к разрушению кровельного покрытия в случае сильного ветра).

• Листы прибивают в пик каждой из волн. Крепление осуществляется по короткой стороне листа и по бокам. При устройстве листов надо ориентироваться по предварительно натянутой веревке.
• В центральной части оптимальным является шахматный порядок расположения крепежных элементов.

Забивать гвозди можно только в направлении перпендикулярно вершине гофрированной детали. Надо следить, чтобы используемые при этом уплотняющие шайбы как можно более плотнее прилегали к поверхности материала. При нарушении этого правила места креплений будут пропускать воду.

• Проверить качество укладки можно при помощи простого нажатия ладонью на гофрированную поверхность. При отсутствии прогибания можно быть уверенным в корректности проведения монтажных работ.

Устройство ендов, коньков, примыканий

Для устройства ендовы необходимо создать дополнительный элемент обрешетки, поверх которого осуществляется особая ендова Ондулин.

Укладку коньковых элементов лучше осуществлять с той же стороны, с которой монтировались листы покрытия. При этом величина нахлеста должна составлять 125 мм. Точки крепления должны располагаться на каждой волне присоединяемого к коньку листа.

При устройстве боковых стыков с вертикальными стенами используется ендова Ондулин. Ей необходимо обеспечить надежную гидроизоляцию.

При проведении работ в условиях плюсовой температуры оформление щипца можно осуществить посредством подгибания края листа и последующего прибивания к щипцовой доске.
При устройстве ребра можно воспользоваться двумя способами:

1. Использовать щипцовый элемент.
2. Воспользоваться коньковым элементом.

На стыках крыши с вертикальными стенами (так называемый торцовый стык) требуется применение покрывающего фартука. При этом участки стыка должны быть обеспечены качественной гидроизоляцией. Фартук крепится к листу по каждой волне.

Какая бывает конструкция ломанной мансардной крыши можно посмотреть в отдельной статье.

В чем преимущества кирпичных фронтонов и как правильно их строить, читайте здесь.

Подробно о технологии укладки фальцевой кровли https://rooffs.ru/specialnaya/faltsevaya/osobennosti-i-preimuschestva-ustroystva.html.

При оформлении карнизных свесов надо соблюдать основное правило: их длина не должна превышать 5 см. Лишнюю часть материала следует обрезать, иначе со временем он из-за собственного веса начнет утрачивать форму.

Если запланировано устройство чердачного окна для выхода на кровлю или освещения чердачного помещения, при его устройстве крепление осуществляют в верхней точке каждой волны. Лист, выполняющий функцию основания окна, должен располагаться под рядом ондулинового покрытия.

Оформление примыкания к трубе и вентиляции

При необходимости обхода труб для корректного распила листов очень важно произвести тщательные замеры периметра. С целью крепления кровли на этих участках рекомендуется воспользоваться дополнительными брусьями. После осуществления подготовительных работ на листах необходимо сделать вырезы требуемой формы.

При разрезании листов внутри волны можно пользоваться простым ножом – в результате справиться с работой удастся за короткий промежуток времени. Оформление примыканий к трубе выполняется таким же способом, как и к стенам, учитывая их тип (боковые или торцовые).

Посредством вентиляционных труб выполняется выход каналов вентиляционной системы через кровлю. В этом случае оптимальным будет использование специального решения, приспособленного для монтажа на ондулиновом покрытии.

Трубу необходимо прибивать к гребням всех волн материала.

Прекрасным способом герметизации стыков и вертикальных примыканий являются фирменные ленты Ондуфлеш. При необходимости проведения гидроизоляции печной трубы производитель рекомендует применять именно их. Ленты подойдут и для герметизации устроенного в кровле окна. Они потребуются при оформлении примыканий, устройстве ендовы, при изоляции карниза. Благодаря прекрасным гидроизоляционным свойствам эти ленты стали очень популярны как для защиты надстроек любого типа на кровле, так и для оформления вертикальных примыканий.

ВЫВОДЫ:

• Монтаж ондулиновой кровли во многом аналогичен монтажу кровли из шифера.
• Листы ондулина очень легки. Благодаря этому подъем материала на крышу и его укладка значительно упрощаются.
• Укладку можно осуществлять только в условиях температуры выше нуля, но она не должна превышать 30 градусов.
• Для крепления листов используют специальные гвозди или саморезы.
• Материал нельзя монтировать в растянутом виде: в дальнейшем это приводит к деформации покрытия.
• Для гидроизоляции подходят любые гидроизоляционные мембраны, обладающие паропроницаемыми качествами.
• Устройство контробрешетки помогает создать вентиляционные отверстия, посредством которых осуществляется циркуляция воздуха вдоль изоляционного покрытия.
• Выбор типа обрешетки зависит от величины угла наклона крыши.
• Для точности нарезки материал следует заранее разметить.
• Монтаж листов нужно начинать со стороны, противоположной направлению преобладающих в данном регионе ветров.
• Проверить качество укладки можно при помощи нажатия рукой на гофрированную поверхность: при этом она не должна прогибаться.
• После укладки материала переходят к устройству ендов, коньков, примыканий.
• Оптимальным способом герметизации стыков и вертикальных примыканий являются фирменные ленты Ондуфлеш.

Как сделать ремонт старой крыши ондулином и почему это выгодно, смотрите в видеосюжете.

rooffs.ru

монтаж, технология покрытия, ремонт своими руками, расчет, устройство ондулиновой кровли

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Одним из вариантов кровельного покрытия, которое вы можете обустроить в  достаточно короткие сроки, является крыша из ондулина: своими руками обустроить такую кровлю можно даже без привлечения сторонних специалистов.

А  это значит, что вы сможете не только существенно сэкономить, но и контролировать качество работ – и в итоге у вас получится красивая, долговечная и надежная крыша.

Крыша, крытая ондулином

Несколько слов об ондулине

Ондулин как кровельный материал

Перед тем как описывать устройство крыши из ондулина необходимо разобраться – что же представляет собой ондулин?

Ондулин

По своей структуре ондулин является своего рода шифером  из гибкого материала. Основу ондулина составляет органическая масса, которая пропитывается битумом.

Чтобы обеспечить ондулину (а значит – и кровле из него) водонепроницаемость и высокую прочность, пропитку производят в камере высокого давления, нагревая битум до температуры 120 – 140 градусов.

В состав ондулина входят:

• Целлюлозно-волокнистая основа
• Наполнитель (минеральный компонент)
• Смолы для повышения термостойкости ондулина
• Пигменты минеральной природы (красящие вещества)

Используемая основа из органических волокон обеспечивает уникальную текстуру поверхности, которой отличается ондулин – крыша из этого материала обладает весьма презентабельным внешним видом и долго сохраняет первоначальную красоту.

Ондулин: преимущества

Крыши из ондулина достаточно популярны как в странах ЕС (что объяснимо, ведь именно в Европе ондулин был выведен на широкий рынок массового строительства), так и в нашем государстве.

Объясняется такая популярность ондулина его отличными характеристиками:

• Кровля крыши ондулином позволяет получить практически водонепроницаемую кровлю. Все дело в том, что ондулин, изготовленный с соблюдением технологии, отличается практически нулевым водопоглощением, и даже при длительном пребывании в смоченном состоянии не впитывает влагу.
• Также ондулин отличается высокой устойчивостью к температурным воздействиям: он одинаково хорошо переносит как жару, так и холод. Кроме того, при резких сменах температур (к примеру, во время первых заморозков) ондулин не проявляет склонности к растрескиванию в отличие от некоторых других кровельных материалов.
• Несмотря на то, что основу ондулина составляет органика (чаще всего это целлюлоза), ондулин является биологически инертным. Благодаря битумной пропитке ондулин не повреждается бактериями, грибами, а также – не представляет интереса для насекомых-древоточцев. Химическая стойкость ондулина тоже достаточна – большинство используемых в быту кислот и щелочей его не повреждают.
• Важным преимуществом, которое делает оправданным  монтаж крыши из ондулина для промышленных зданий является его маслостойкость.

Внешний вид ондулина

Кроме всего вышеперечисленного ондулин устойчив к ультрафиолету (не меняет цвет даже после нескольких лет эксплуатации), а также – обладает небольшой массой. Последний аргумент весьма важен, если вы проводите покрытие крыши ондулином своими силами. Вы не только сэкономите силы на подъеме ондулина к месту монтажа, но и можете использовать более тонкие стропила  с меньшей несущей способностью.

Как видите, аргументов в пользу применения ондулина достаточно. Далее мы рассмотрим саму технологию обустройства кровли из этого материала.

Монтаж ондулиновой кровли

Подготовка к монтажу

По сути, монтаж кровли с использованием ондулина не отличается от монтажа шиферной кровли, однако некоторые нюансы все же есть, и учитывать их необходимо.

Итак, приступаем к монтажу. Для начала, необходимо произвести расчет ондулина на крышу – т.е. определить, какое количество листов ондулина необходимо приобрести. Самый простой способ рассчитать необходимый к закупке объем ондулина – воспользоваться специальной программой-калькулятором.

Как правило, такие программы можно найти на сайтах производителей ондулина, но и помимо них существует достаточное количество подобных приложений. Если вы проводите ремонт крыши из ондулина, все гораздо проще: купить нужно ровно столько листов, сколько нужно для замены.

После того как расчет произведен и ондулин закуплен, можно приступать к монтажным работам.

Обратите внимание! Монтировать ондулин можно только при определенных условиях. Большинство производителей рекомендуют осуществлять монтаж ондулина при положительных температурах (от 0 до 30 градусов).

Связано это с тем, что на морозе ондулин становится хрупким на излом: уже уложенная ондулиновая кровля от этого не страдает, а вот при манипуляциях с листом ондулина и в особенности – при пробитии его гвоздем есть риск возникновения трещины.

• Крепление ондулина к обрешетке производится с помощью гвоздей со шляпками особой формы. Норма расхода крепежных элементов для ондулиновой кровли для стандартного десятиволнового ондулина составляет 10 гвоздей для верхней части листа и 10 – для нижней.
• Для пологих скатов крыши (до 10 градусов) под ондулин монтируем сплошную обрешетку из влагостойкой фанеры. На скатах с большей крутизной  допускается обустройство разреженной обрешетки из бруса, причем чем больше угол ската, тем реже шаг обрешетки.

Обрешетка под ондулин

• Технология покрытия крыши ондулином не предусматривает обязательной укладки гидроизоляционных материалов. Однако лучше все же «перебдеть» и уложить поверх обрешетки слой гидро – и пароизоляции. Особенно – если под кровлей находится отапливаемый чердак либо мансарда.

!!!!!!!!!!!!!!!!!!!!!

Укладка и закрепление ондулина

После того как уложена гидроизоляция, приготовления можно считать законченными. Пора переходить  укладке ондулиновых листов и их закреплению.

Укладка листов ондулина

Обратите внимание!

Ондулин благодаря структуре целлюлозной основы имеет свойство «тянуться».

Однако укладывать его внатяжку нельзя ни в коем случае, иначе в результате температурных деформаций кровля обязательно даст течь!

• Укладку листов ондулина при монтаже производим вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего.
• Нахлест ондулина при укладке зависит от ската: если угол ската менее 10 градусов – вертикальный нахлест делаем 30 см и более, а боковой – в 2 волны. Для скатов большей крутизны допускается уменьшение нахлеста до 20 см и одной волны соответственно.
• Закрепление ондулина проводим «зигзагом»: нижняя часть закрепляется в каждой волне, после чего, чередуя волны, забиваем поочередно гвозди в верхнюю и среднюю части.

Ондулин и специальные гвозди

Обратите внимание!

Если для кровли используется обрешетка из металлического оцинкованного профиля, крепим ондулин не гвоздями, а саморезами по металлу с  буром и шляпкой особой формы.

Завершается монтаж креплением карнизных планок и коньков.

Монтаж конька

Именно по такой технологии кроется крыша – ондулин в этом случае является одним из наиболее подходящих для малоопытного мастера материалов. Так что, даже если вы не сталкивались с кровельными работами ранее, не отчаивайтесь – а старайтесь максимально точно следовать этой инструкции.

krovlyakryshi.ru

Кровля из ондулина своими руками

Ондулин иначе называют еврошифером. Он имеет точно такую же конфигурацию, что и классический кровельный шифер. Только ондулин весит гораздо меньше и состоит из других компонентов.

Кровля из ондулина своими руками

Свойства ондулина

Основу ондулина составляет целлюлозное полотно, в котором между волокнами расположены минеральные добавки. Они придают прочность материалу. Для придания пластичности и влагонепроницаемости листы пропитывают термоотверждающей смолой и дистиллированным битумом. Получается гибридный материал, имеющий свойства рубероида и шифера одновременно. Цвет ондулина может быть любым: темно-коричневым, зеленым или красным. Один лист ондулина покрывает площадь крыши 2000х950 мм. Вес одного листа составляет около пяти килограммов. Это в пять раз меньше, чем масса обычного серого шифера. Монтаж ондулина своими руками Этот кровельный материал можно использовать для покрытия крыши, что называется, с нуля, либо поверх прежнего кровельного материала (Например поверх шифера).

Видео — монтаж кровли из ондулина

Предварительная подготовка кровли

Если крыша имеет наклон до 10 градусов, необходимо изготовить обрешетку из фанеры или тонких досок. Для начала прибиваются к кровле стропила из брусков на расстоянии чуть меньше полуметра, чтобы стыки ондулина оказывались на твердой опоре. Поперечные перекладины прибиваются на таком же расстоянии. В результате получается геометрически выдержанная решетка, что значительно облегчит прикрепление листов еврошифера. Чтобы обеспечить сток воды с кровли, необходимо сделать нахлест в 200 мм. Для бокового нахлеста достаточно расстояния одной волны ондулина. При наклоне крыши свыше 15 градусов, шаг решетки делается реже – на 600 мм, концевой нахлест короче на 30 мм. Ширина бокового нахлеста остается прежней – в одну волну листа. Делая обрешетку, следует стремиться к тому, чтобы поперечные перекладины располагались параллельно друг к другу и земной поверхности. Для этого не нужно специальных приборов, достаточно сделать шаблон из бруска определенной длины. Его вставляют между решетками с обоих концов. После прибивания одного конца перекладины, крепится на гвозди другой конец. При этом расстояние между уже прибитой доской и следующей должно соответствовать отрезанному деревянному шаблону.

Расчет кровельного материала и разметка листов

Лист ондулина в точности повторяет размеры и конфигурацию серого шифера. Если крыша покрыта старым шифером, достаточно подсчитать количество листов. Точный расчет кровельного материала и подгонка под размеры крыши делается на земле. Необходимые размеры листа ондулина намечают обычным цветным карандашом. Чтобы линия получилась ровной, можно наложить поверх отрезаемого целый лист ондулина. Битумный шифер легко поддается распиливанию обычной ножовкой по дереву. Чтобы полотнище не застревало, его следует смазать машинным маслом или солидолом. Если есть в хозяйстве электрическая пила, лучше воспользоваться ею: как циркулярной, так и ручной.

Укладка листов ондулина на кровлю

Начать прикреплять ондулин следует с подветренной стороны – от ската крыши до ее верхушки. Вторым рядом кладут лист на предыдущий. Причем, каждый следующий ряд должен быть уложен таким образом, что стыки между листами должны оказываться посередине над цельным листом снизу. Получится нечто похожее на кирпичную кладку, в которой не допускаются сплошные вертикальные швы. Такой способ укладки позволяет значительно укрепит боковые стыки, которые состоят не из четырех, а только из трех листов.

Технология укладки листов выглядит следующим образом

Крепление битумного шифера

Прикрепляют листы ондулина к стропилам при помощи гвоздей со специальными шляпками. На один лист расходуется двадцать гвоздей. Забивать их нужно на гребне волны, через одну. Крепится нижний конец листа, а затем – на поперечные перекладины обрешетки. Более подробно о том, как покрыть крышу ондулином читайте тут. Чтобы «не съехать в сторону», нужно прибить крайние гвозди к бруску, который видно. Затем протянуть веревочку от края до края. По ней прибивать остальные гвозди.

Обрешетка для крыши из ондулина

Оформление стандартных элементов крыши

Для закрытия конька, ендовы, щипца используются специальные элементы ондулина. Они крепятся по тем же принципам, что и листы еврошифера. В местах стыков кровли и вертикальных элементов крыши используются специальные фартуки из того же ондулина. Места швов следует обработать гидроизоляционными материалами, чтобы вода не попадала под листья ондулина.

Для правильной укладки битумного шифера, чтобы продлить срок его эксплуатации, необходимо придерживаться следующих правил:

· Работы следует проводить в сухую погоду при температуре воздуха не выше 25 градусов в тени. При таких показателях термометра, на солнце воздух разогревается до 30 градусов, что соответствует температуре плавления битума. Монтаж при таких условиях, мягко говоря, окажется неэффективным. Ондулин расплавится в месте крепления гвоздями, и образуются щели. Готовая кровля из ондулина запросто выдержит любую жару, потому что гвозди закреплены, и материал не подвергается механическому воздействию. Аналогичная рекомендация распространяется на холодное время года, от нуля градусов и ниже. Ондулин становится жестким и хрупким.

· При ходьбе по крыше во время монтажа и после него, не следует наступать на кровельный материал между волнами. Подобная нагрузка на лист ондулина приводит к его деформации. Тогда как выступающий гребень листа способен выдержать любую нагрузку.

· В инструкциях по монтажу ондулина указано, что необходимо использовать двадцать гвоздей для крепления одного листа. Попытка сэкономить приведет к срыву и развороту листа порывом ветра. То же самое правило распространяется на саморезы, которыми крепят еврошифер в тех случаях, когда обрешетка выполняется из металла.

· В местах с разнородными материалами: на коньке крыши, ендовах, щипце, — рекомендуется обеспечивать дополнительную гидроизоляцию специальной самоклеющейся лентой ондуфлеш, которая продается вместе с листами ондулина.

Монтаж кровли еврошифером своими руками не представляет сложностей. При соблюдении всех правил, такая крыша прослужит многие годы.

stroyvopros.net
