Крыши домов ломаные – устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Пошаговая инструкция по строительству ломаной мансардной крыши своими руками

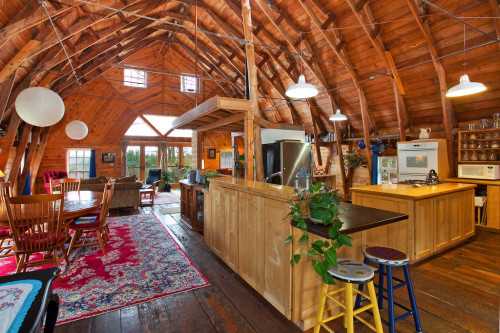

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

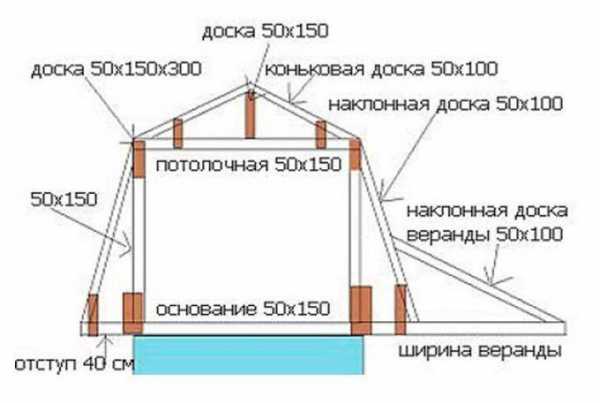

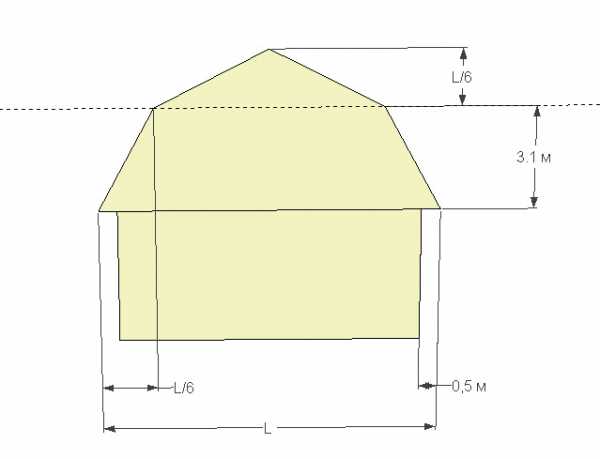

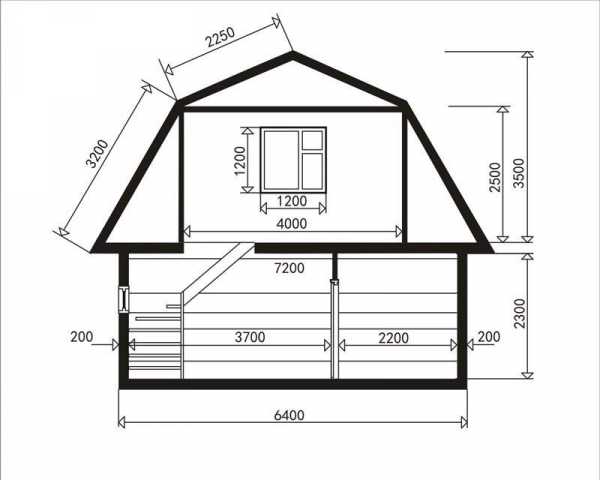

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы



Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Чтобы рассчитать сечение стропил для конькового ската, переходим во вкладку «Арка». В программе вносим значение Lс нашего

плана (окошечко для проставления параметра находится на рисунке). Также проставляем в программе значение h0 (окошко для вставки находится на рисунке в программе). Теперь выбираем нужное сечение стропил, заносим с плана показатель вертикальной силы реакции Qкг, однако уже для нижней точки стропила.

Осталось только просуммировать Q1 кг и Qкг, чтобы получить сосредоточенную нагрузку N, передающуюся через балки стоек на балки перекрытия. Именно этот параметр мы будем использовать, чтобы подобрать сечения досок и балок нашей стропильной системы.



Строительство ломаной крыши

Теперь, когда мы определили все необходимые габариты и нагрузки, можно переходить к конкретным действиям — строительству ломаной крыши. Чтобы не усложнять пояснение формулами, используем для примера типовую «коробку» дачного домика габаритами 8×8 метров. Итак, приступим.

Этап 1:

Кладем мауэрлат (брусья вдоль несущих стен, в нашем случае — по всему периметру) и поверх него — балки перекрытия. Один из вариантов крепления мауэрлат — скобой к деревянной пробке, вмонтированной в стену выше перекрытия. При укладке бруса мауэрлата нужно не забывать про гидроизоляцию. Она должна защищать древесину во всех местах, где та касается стены (снизу и сбоку со стороны наружной стены). Сечение балок перекрытия в данном случае составляет 10×20 см — этого будет достаточно.

Этап 2:

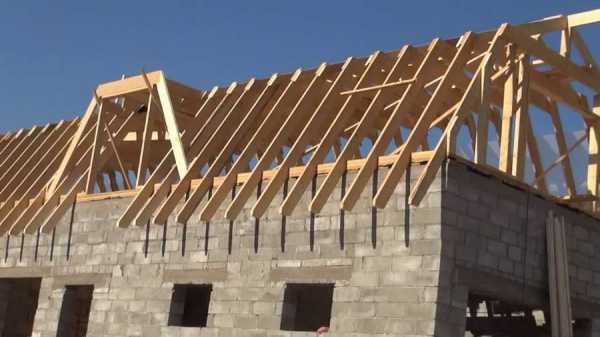

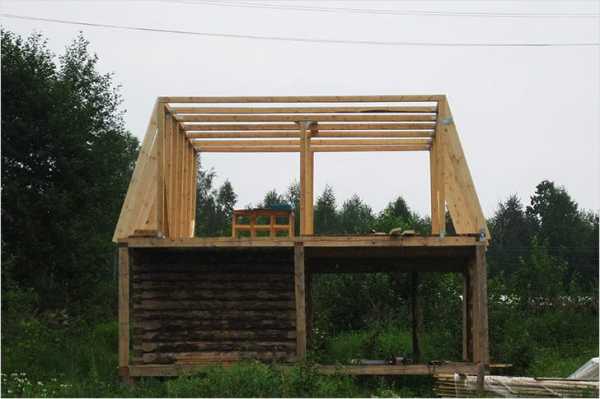

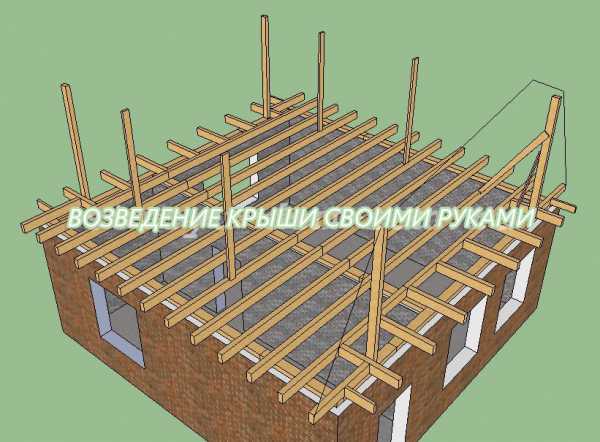

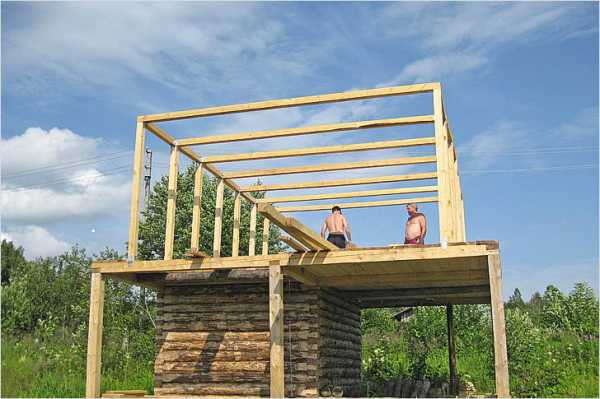

Выставляем вертикальные стойки. Они будут располагаться под изломами нашей ломаной крыши. Сначала выставляются угловые (крайние), для которых мы будем использовать брус 10×15 см, затем — промежуточные из бруса 5×15 см с максимальным шагом 3 метра. Для того, чтобы соблюсти четкую линию выставления стоек, между угловыми рекомендуется натянуть шнурок или использовать лазерный уровень.

Стойки, и угловые, и промежуточные, крепятся временными распорками. На иллюстрации такими распорками поддерживается только правая угловая стойка. Чтобы определить высоту стоек, нужно к расчетной чистовой высоте потолков мансарды (естественно, в месте установки стоек) прибавить 10 см.

Здесь необходимо сделать небольшую ремарку: нередко бывает, что уложив мауэрлат, мы не получаем прямоугольник или квадрат с углами четко 90°. Особенно часто такое встречается в старых домах, которые «повело» от времени или при строительстве которых были допущены ошибки. Это не является проблемой, так что волноваться не стоит. Между тем, чтобы впоследствии не мучиться с установкой остальной системы нашей крыши, стойки нужно постараться выставить так, чтобы они образовали четкий прямоугольник. В противном случае дальше начнутся проблемы со стропильной системой, и, как говорят, пошло-поехало.

Этап 3

Поверх стоек укладываются прогоны (брусья, связывающие все стойки с одной стороны в единую систему, которые будут также служить опорой будущей конструкции), для которых мы будем использовать брусья 5×15 см и ставим недостающие стойки (то есть на каждой балке перекрытия). Для стоек также используем брус 5×15 см. Для этих стоек распорки уже не потребуются. Они не являются несущими, а представляют собой каркас стен нашей будущей мансарды.

Этап 4:

Поверх брусьев прогонов перпендикулярно им и параллельно стойкам кладем доски затяжек. Крепить доски удобнее всего кровельным уголком. Исходя из предложенного в начале статьи плана, длина затяжек составляет 5,5 метров. Сечение рассчитывалось в специальной программе исходя из параметров «Нагр.(норм.)»=«Нагр.(расч.)»=150 кг/м². Для затяжек эксплуатационная нагрузка отсутствует.

Как показывают расчеты в этой программе, если ширина досок равна 5 см, то высота должна составлять не менее 21 сантиметра. Однако доски таких габаритов встречаются не часто, потому для дальнейших расчетов в данной статье принято, что используются затяжки 5×20 см. Чтобы исключить прогиб, в дальнейшем будет предложена инструкция по установке подвесок. Это не вполне правильно, поскольку даст незначительную, но все же дополнительную нагрузку на стропила в углах скатов. Чтобы компенсировать эту дополнительную нагрузку, габариты стропил, полученные

в программе, будут несколько увеличены: вместо 5×15 см будут использоваться стропила сечением 5×20 см.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Этап 5:

Теперь ставим брусья боковых стропил, как это показано на иллюстрации. Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации.

Этап 6:

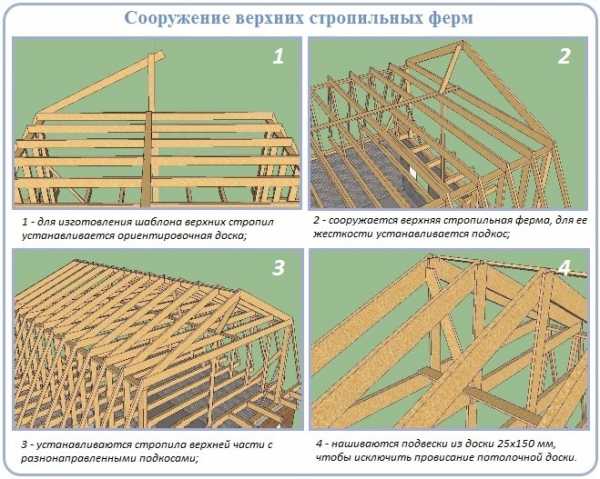

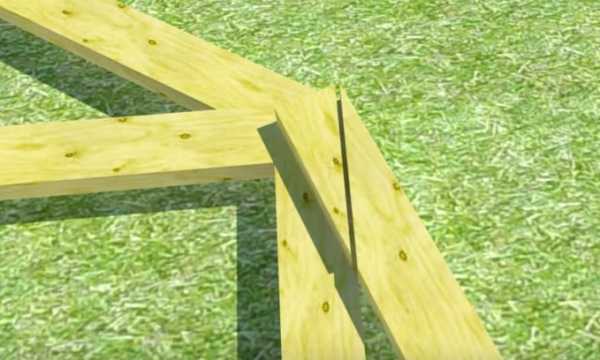

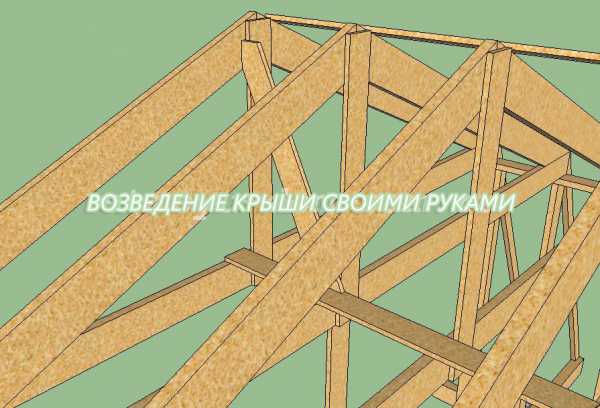

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации. Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

По этой матрице делаем два стропила и устанавливаем их противоположно друг другу на торце. Сразу же закрепляем эту пару подкосом для устойчивости. Чаще всего данная работа выполняется втроем. Коньковый брус не потребуется.

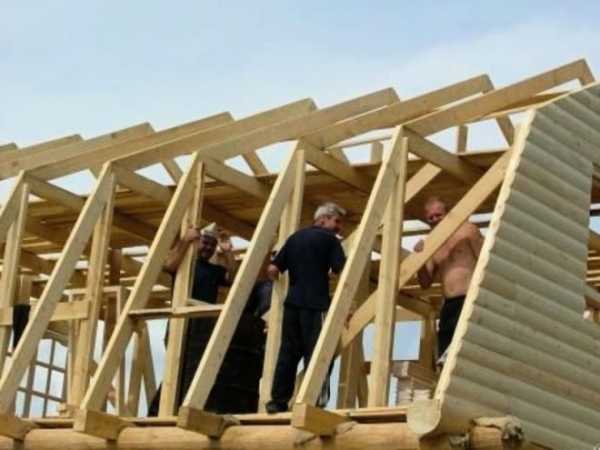

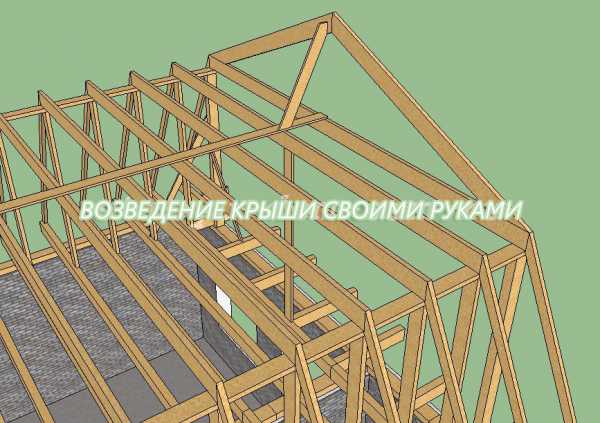

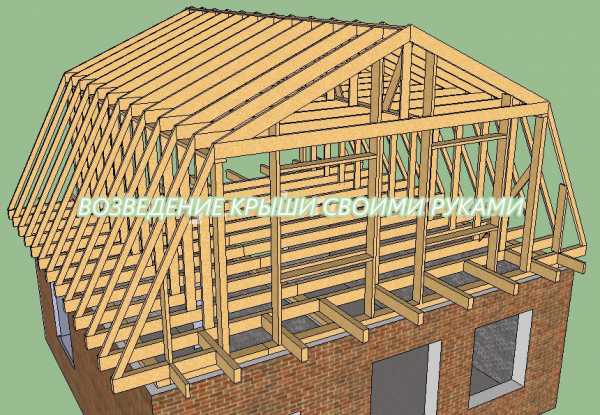

Теперь можно аналогичным образом установить все стропила. На крышу такой же длины, как в примере, то есть, 8 метров, хватит 4-х подкосов, 2 с уклоном в одну сторону, 2 — в противоположную. Чтобы остальные пары стропил не покосились, их скрепляют доской 2,5×15 см, как это показано

на иллюстрации, то есть, для каждой пары делается своя стойка.

Этап 7:

Как мы и планировали, чтобы исключить провисание досок-затяжек после того, как мы удалим из-под них временные подпорки, будем устанавливать подвески, для чего используем доску 2,5×15 см. Делается это так, как показано на иллюстрации. Теперь должно стать очевидным, зачем поперечная доска, скреплявшая затяжки, не выкладывалась точно посредине — она бы очень мешала процессу.

Этап 8:

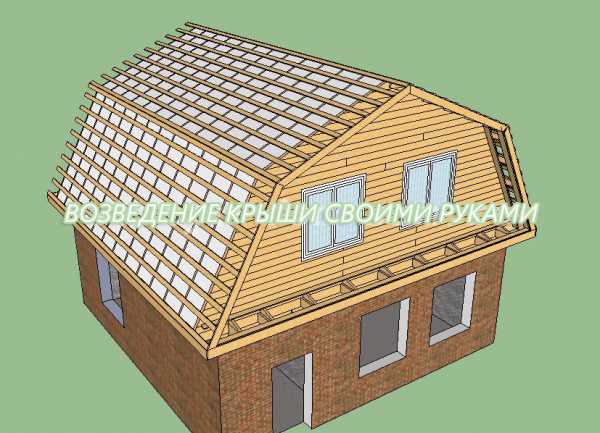

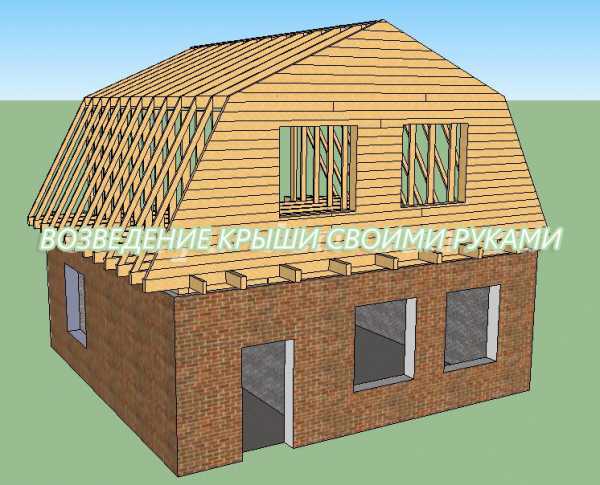

Пришло время изготовить каркас фронтонов и обшить его снаружи деревом или другим выбранным материалом.

Далее последовательность действий такая: установка карнизов, сооружение обрешетки, обвязка обрешетки, создание фронтонных свесов и отливов.

В других статьях эти этапы описаны более подробно.

Теперь нашу крышу можно считать практически готовой, пора переходить к сооружению «кровельного пирога», но это будет рассмотрено в другой статье.

pristroika.pro

виды и особенности конструкций, фото

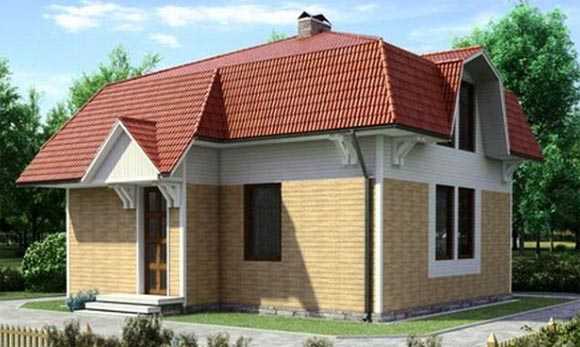

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

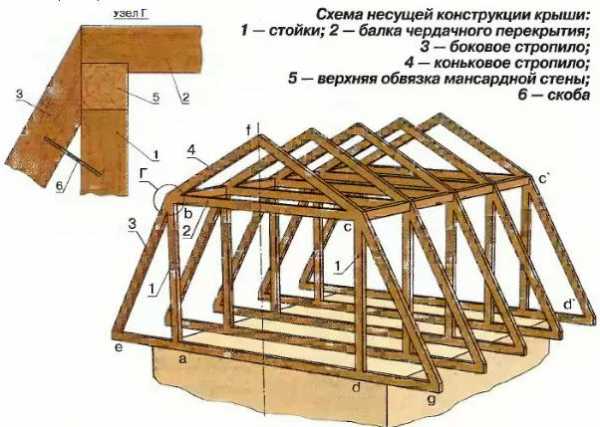

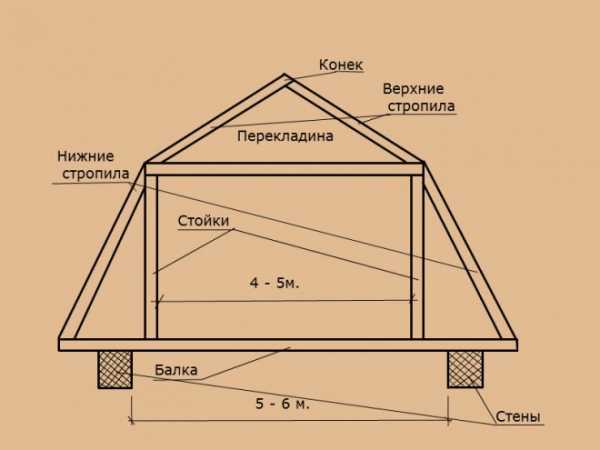

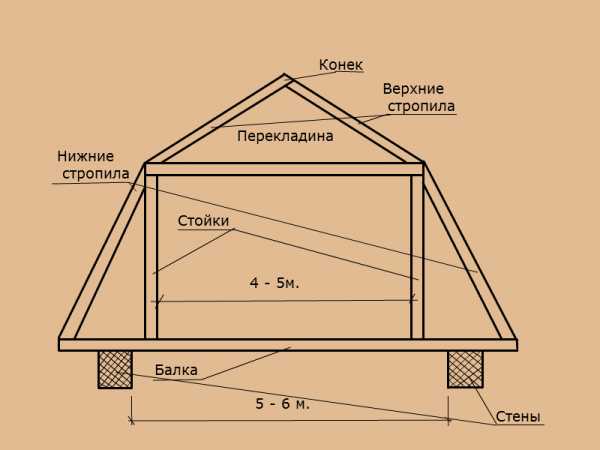

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

• верхние и нижние стропила;
• конёк в верхней точке крыши;
• стойки в виде прямоугольного каркаса;
• балки мауэрлата.

  Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

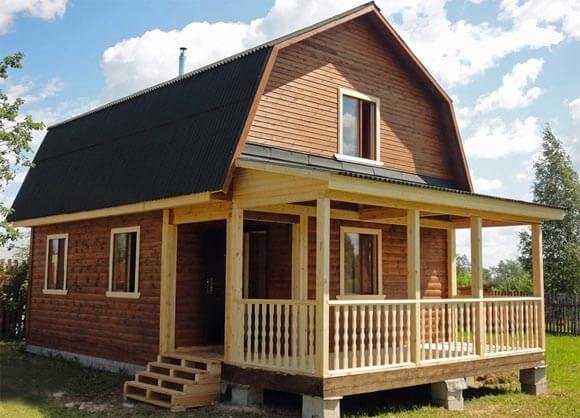

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

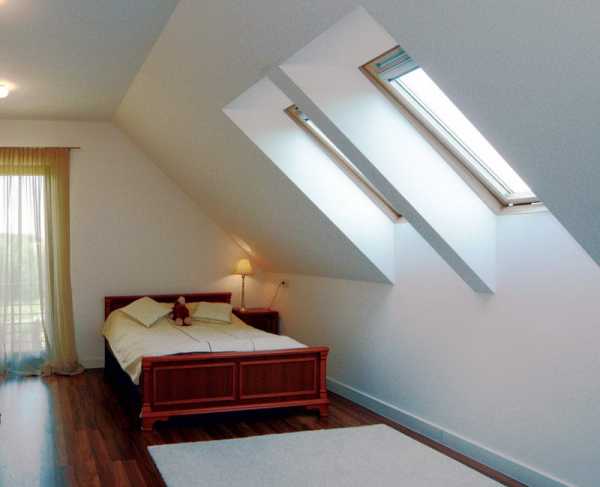

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

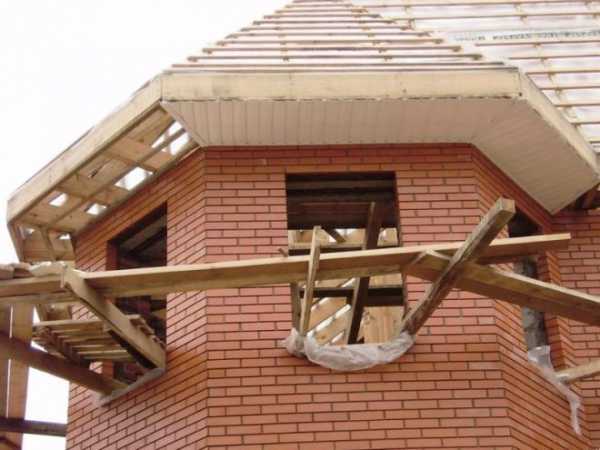

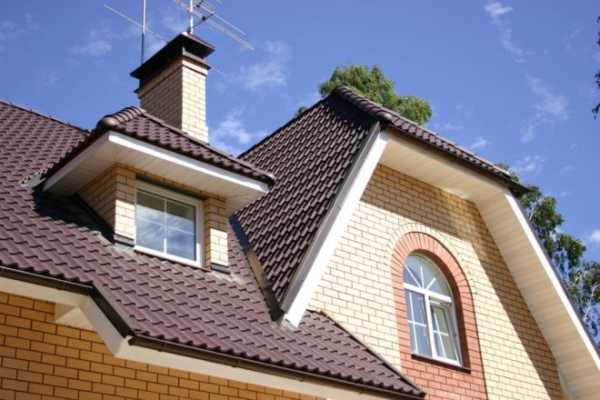

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

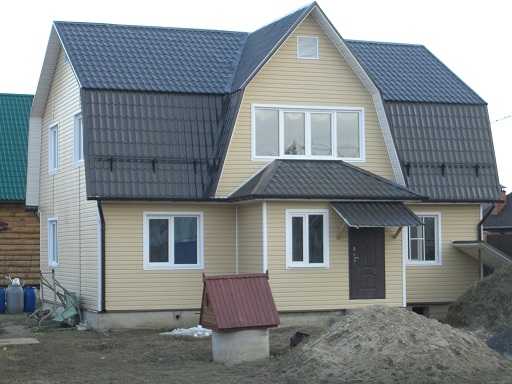

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

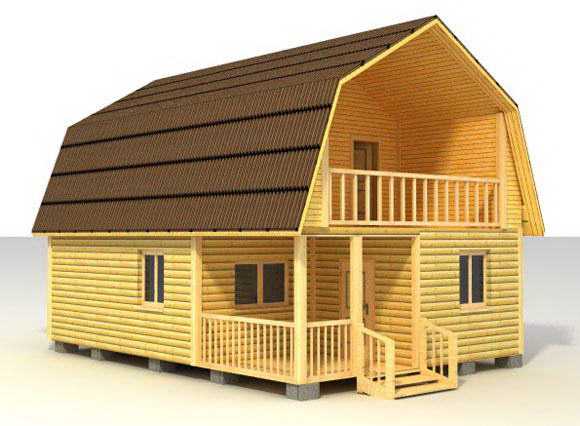

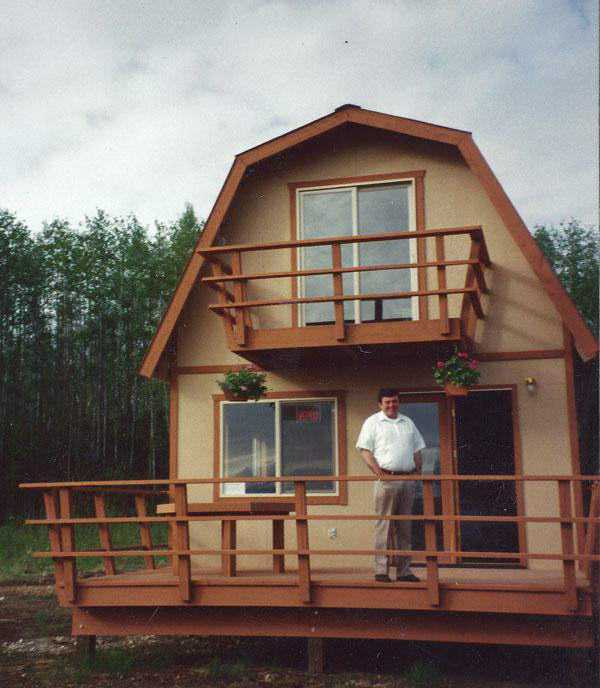

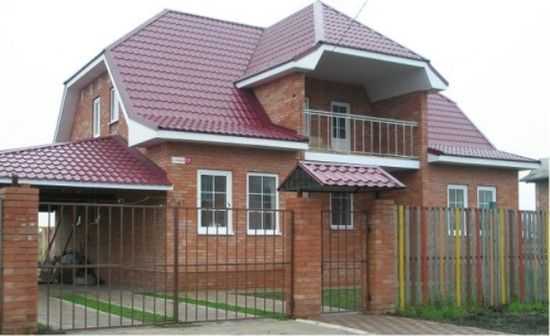

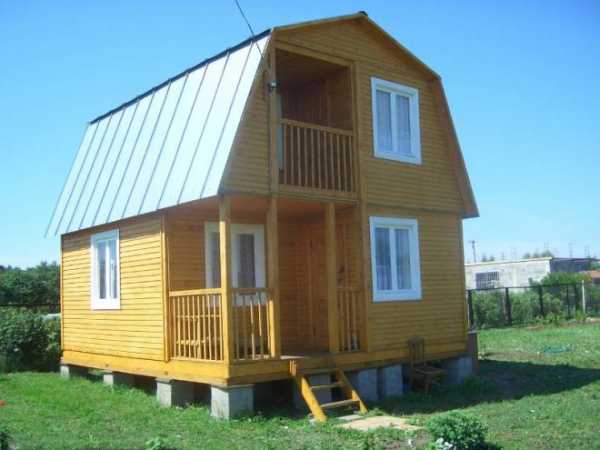

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

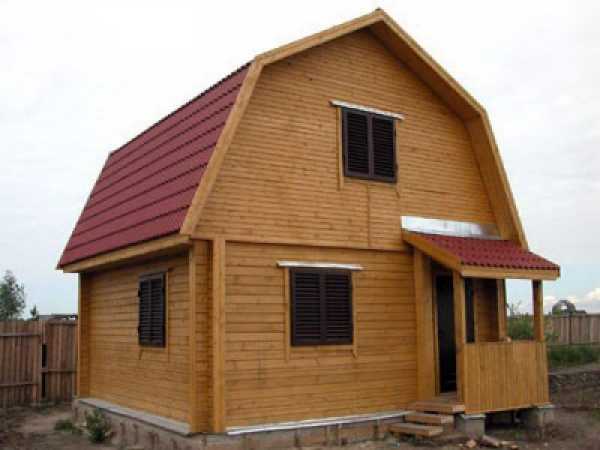

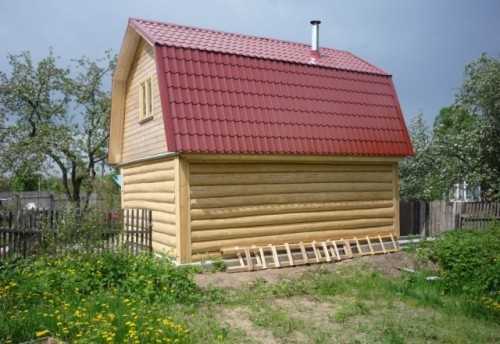

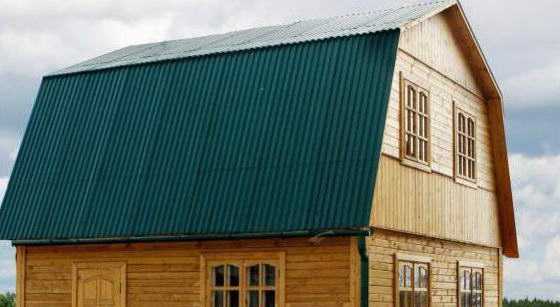

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

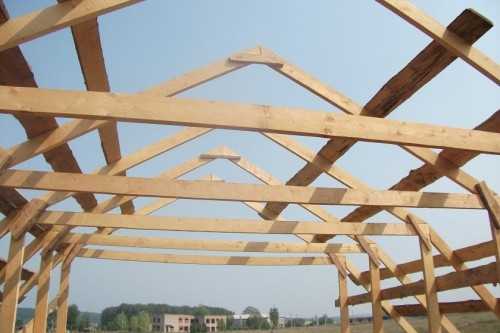

   Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

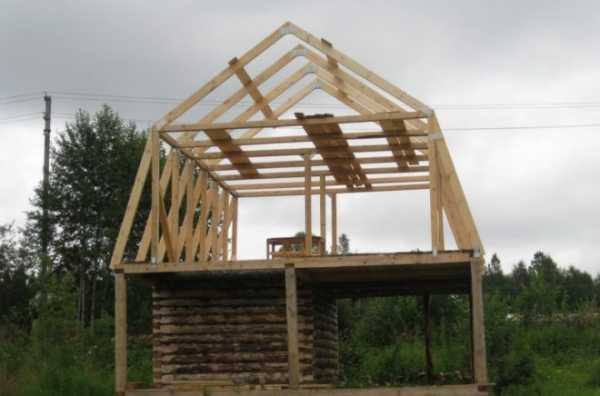

2. Монтаж стоек для установки стропильной системы.

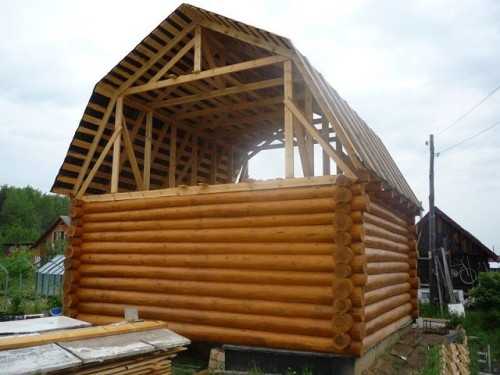

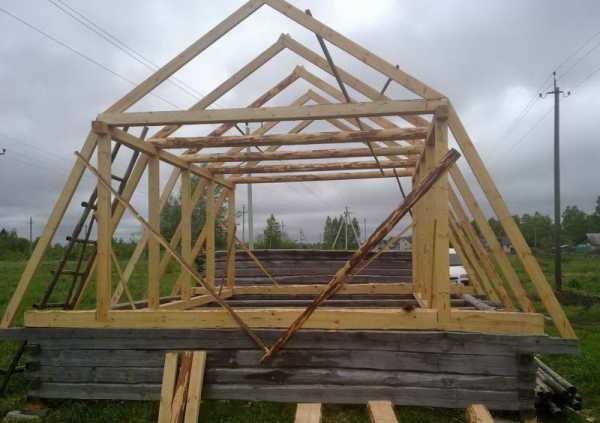

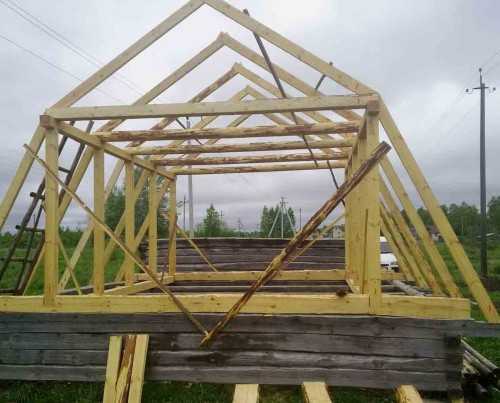

   Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

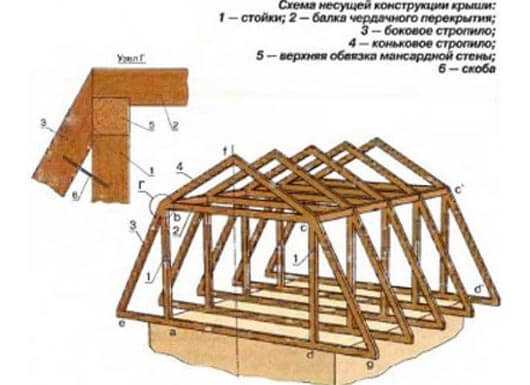

3. Фиксация верхней обвязки мансардной стены.

   Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

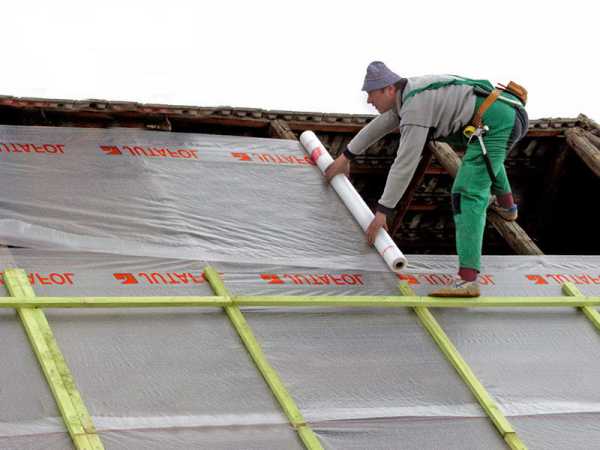

4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.

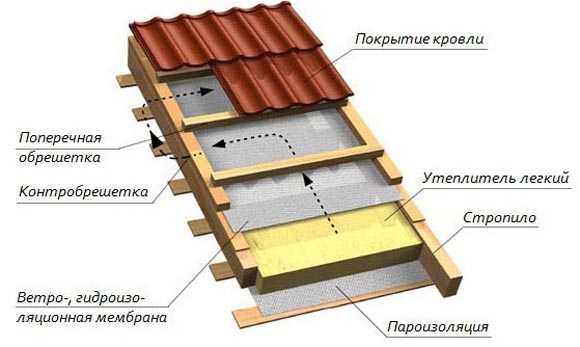

   Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

5. Монтаж кровельного покрытия, установка окон.

   Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube.com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

kakpostroit.su

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Содержание статьи

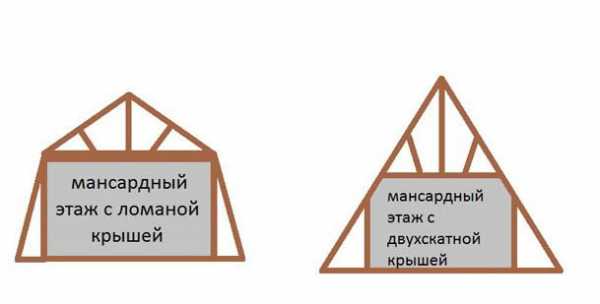

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

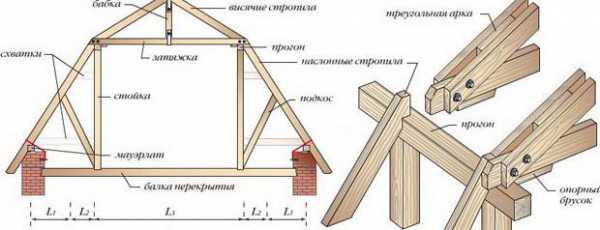

Базовые элементы конструкции

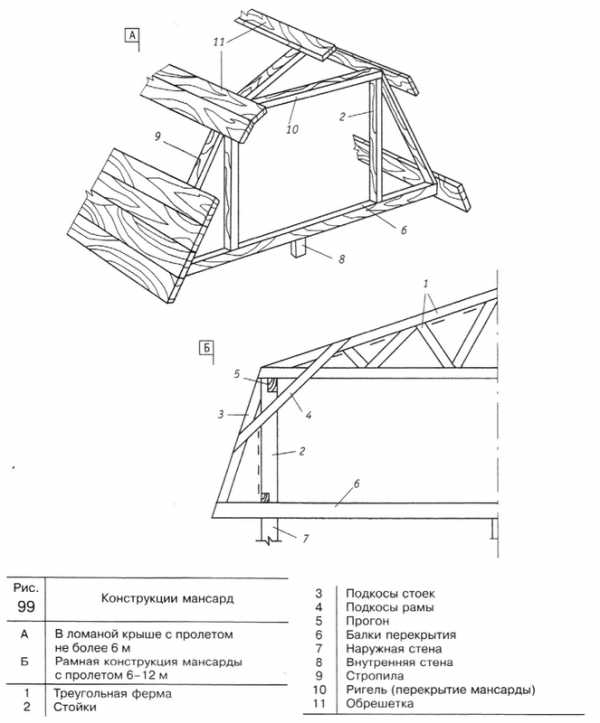

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

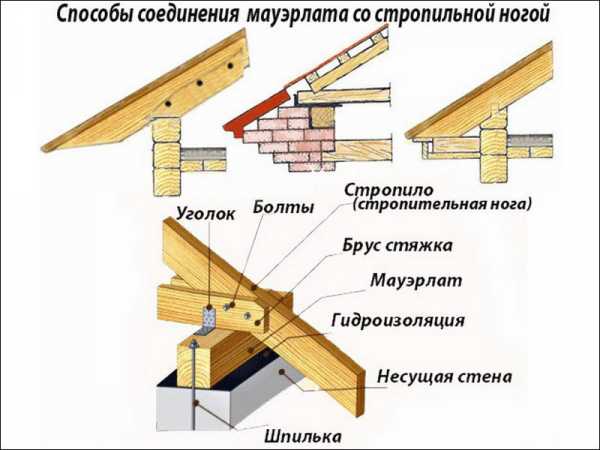

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

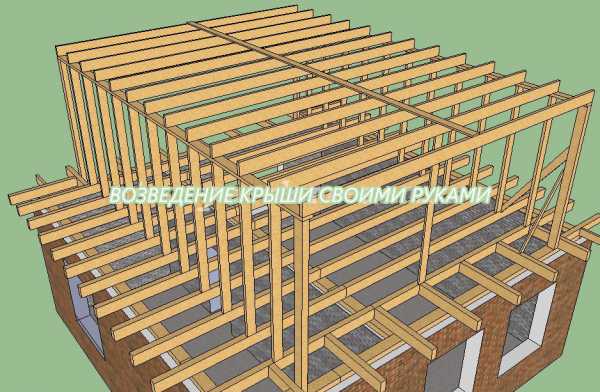

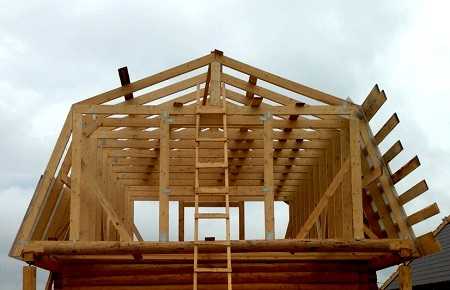

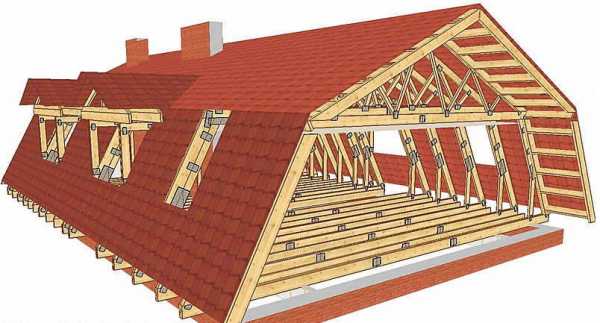

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
7. Устанавливается подвесная бабка между коньком и затяжкой.

Дополнительная теплоизоляция

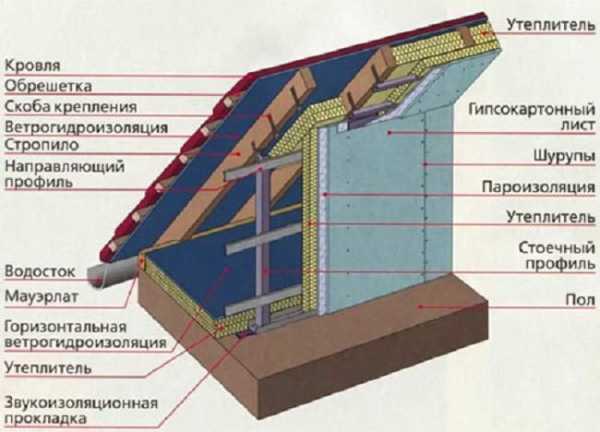

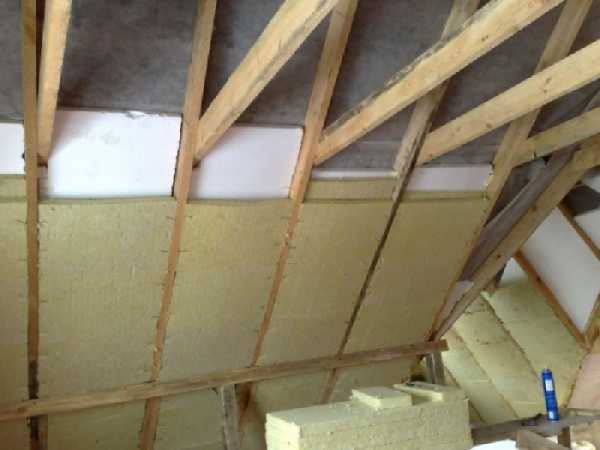

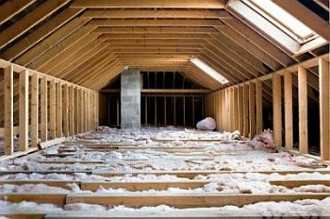

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

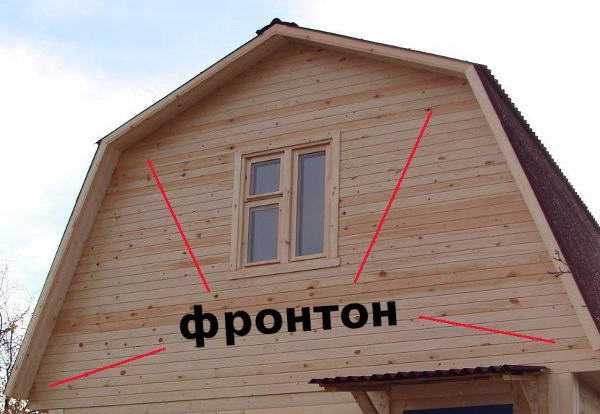

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

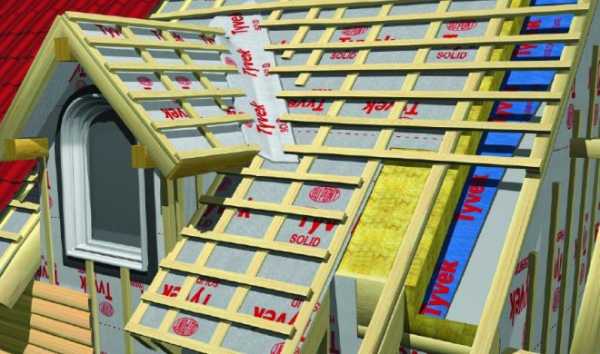

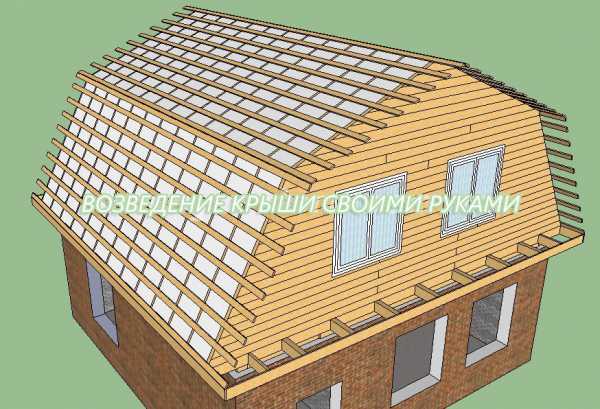

Сооружение обрешетки

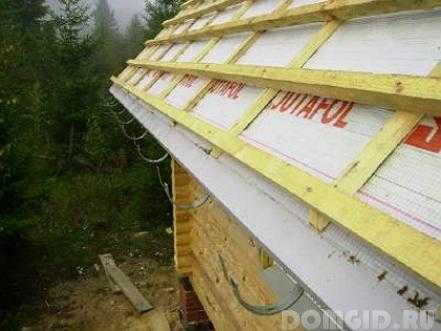

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

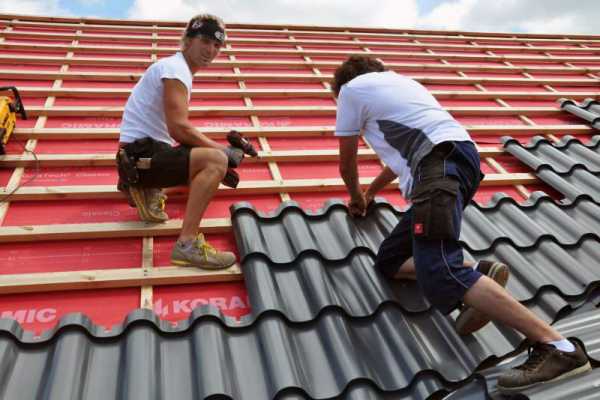

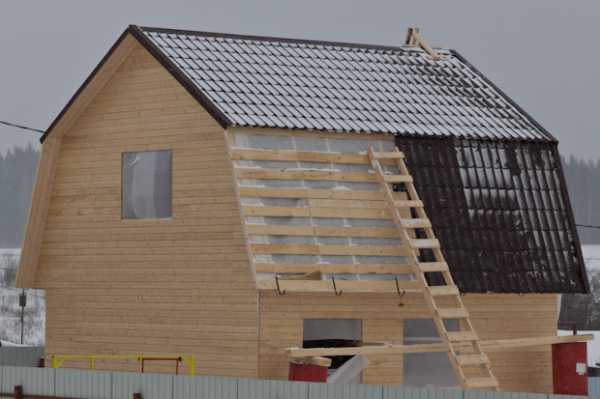

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

• Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
• Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

krovlyakrishi.ru

Как сделать ломаную крышу своими руками: чертежи и фото

Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Расчеты стропильной системы ломаной крыши

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Немного об особенностях стропильной структуры

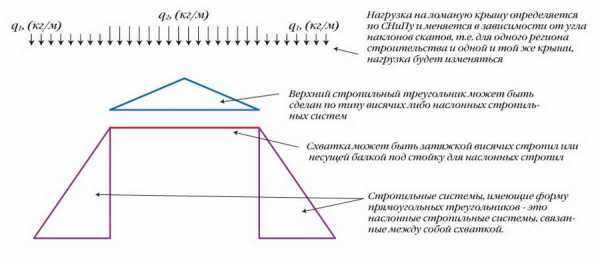

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

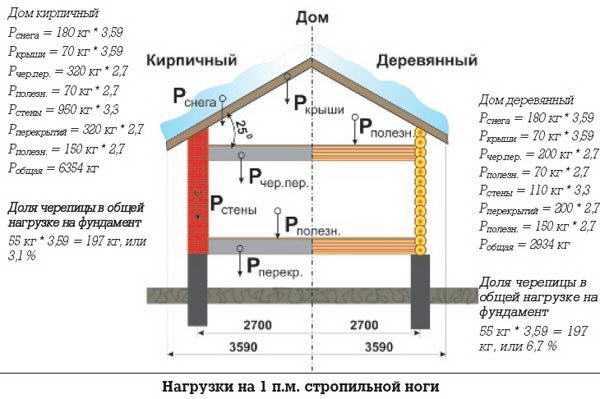

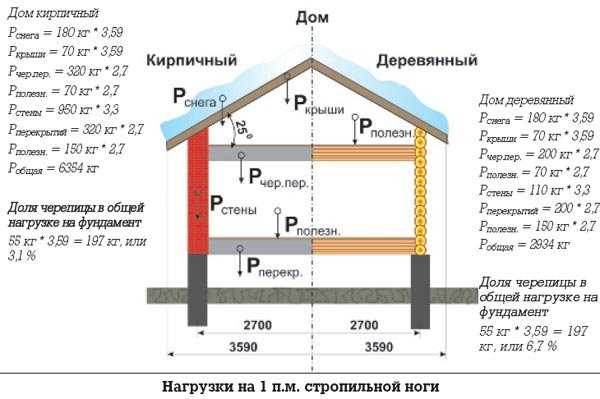

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

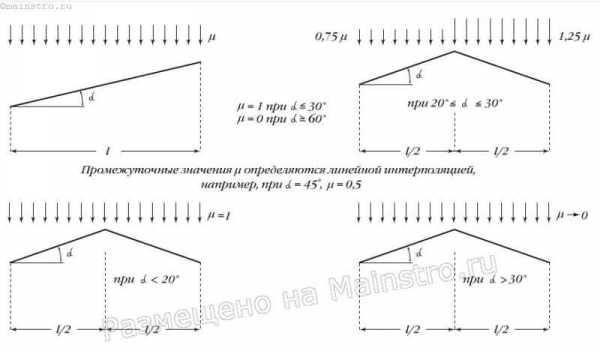

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Для чего необходимы пределы

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

• Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
• Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Постройка ломаной крыши своими руками

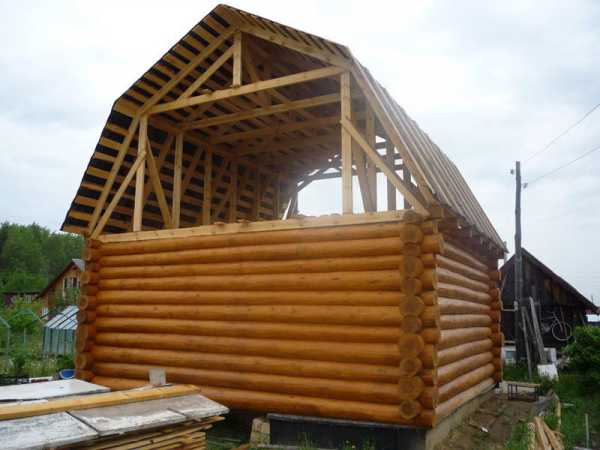

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Монтаж балок перекрытия

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Установка стен чердачного пространства

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

• Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

• Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
• Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
• Чтобы сформировать потолок необходимо установить доску ребром на балки.
• Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Покрытие внешних сторон и создание обрешетки

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.

По окончанию работ по установке стропильной системы обшиваются карнизы, фронтонные стены, которых называют в деревянном домостроительстве щипцами. Время укладки кровли наступает после устройства прилегающих к фронтонным стенам короткие стрехи.

Показать все варианты построения стропильных конструкций для ломаных крыш своими руками невозможно. Есть различия тип крыш кровли, архитектурных величин, регионы. Есть много разных особенностей, которые применяются в определённых условиях постройки. Но приведённый наш пример прекрасно показывает общий технологический принцип. Эти данные о правилах расчета и схемах постройки должны помочь и обычным мастерам, и хозяевам, который держит под контролем работу наемной бригады.

Загрузка…

pochtidoma.ru

Как сделать ломаную крышу — инструкция: как правильно рассчитать сборку конструкцию и продумать дизайн, детали на фото и видео

Ломаную кровлю иногда называют мансардной – такой тип перекрытия здания относится к наиболее сложным решениям относительно проектирования и строительства. Несмотря на это, необычный и оригинальный дизайн ломаной крыши привлекает владельцев недвижимости, и они при выборе варианта создания кровли предпочитают именно ее. Возведение крыши ломаного типа, изображенной на фото, позволяет получить дополнительный жилой или хозяйственный этаж.

Возводят крыши ломаной конструкции на домах, имеющих достаточную ширину. Оптимальное значение данного параметра должно составлять примерно 6 метров, в противном случае чердачное пространство трудно использовать наиболее рационально, а стропильную конструкцию сложно проектировать и сделать ее надежной в эксплуатации.

Несмотря на то, что опорная система таких кровель выглядит весьма внушительно, сделать ее собственными руками вполне возможно: сборка ломаной крыши производится, как правило, из отдельных модульных элементов на земле, их потом поднимают наверх и затем монтируют на место.



Необходимые материалы и инструменты

До того, как самому сделать крышу ломаную, нужно подготовить материалы, инструменты и некоторые приспособления, а точнее:

• качественные древесные материалы – брус и толстые обрезные доски из хвойных пород деревьев, деревянные рейки. Брус потребуется для изготовления мауэрлата – так называют опорный брусок, который монтируют по периметру здания. Также такой материал необходим для создания стропильных ног и раскосов. Остальные элементы конструкции стропил выполняют из обрезной доски. Для устройства обрешетки и контробрешетки под укладку кровельного материала закупают тонкие деревянные рейки. Чтобы соединить стропила на ломаной крыше, нужна толстая фанера;

• крепежные детали – саморезы, гвозди, кронштейны и шпильки. Для закрепления брусков обрешетки на стропилах и укладки кровельной продукции (металлочерепицы или ондулина) необходимы саморезы и гвозди. Чтобы соединить брусья и доски, потребуются оцинкованные скобы, стальные кронштейны, а также надо иметь в наличии шпильки, диаметр которых составляет 8-12 миллиметров;
• гидроизоляционный и кровельный материал, утеплитель. Порядок, как сделать ломаную крышу правильно, предполагает обязательное утепление, в противном случае в помещении мансарды будет настолько холодно, что зимой там невозможно будет жить;
• инструменты для выполнения столярных и плотницких работ;
• страховочные приспособления и средства, предназначенные для индивидуальной защиты. В обязательном порядке, когда создается ломаная крыша — инструкция предусматривает использование специальных поясов для монтажа. Соблюдение техники безопасности относится к важным мероприятиям, позволяющим не допустить несчастный случай.



Защита деревянных элементов крыши

Перед тем, как собрать ломаную крышу (ее стропильную основу) требуется реализовать ряд профилактических мер, касающихся защиты деревянных стропил, балок и прогонов от возможного воспламенения и процессов гниения. Прежде, чем поднять для монтажа деревянные элементы, их обрабатывают антисептиками и специальными противопожарными составами.

Для нанесения их на детали из древесины пользуются широкой плоской кистью. Средство необходимо применять в два приема. После нанесения первого слоя дожидаются полного его высыхания, а потом только покрывают вторично. Такой способ профилактики гниения и возгорания обеспечивает проникновение защитных средств глубоко внутрь древесины.

Когда работают с данными составами, органы зрения и дыхания нуждаются в надежной защите, для чего обязательно используют очки и респиратор.

Не запрещено применение пульверизатора, но метод распыления нежелателен, поскольку таким путем невозможно обеспечить качественное нанесение пропитки. Возможно выполнение обработки защитными средствами от гниения и возгорания уже после установки стропильной конструкции. Правда, в таком случае потребуется очень внимательно и тщательно обработать составами места соединения деревянных элементов, отпуская у шпилек зажим.

Стропильная система для ломаных крыш

Порядок определяющий, как сделать ломаную крышу, предусматривает первоочередное создание стропильной конструкции, которая является основой для монтажа кровельного покрытия.

Систему стропил возводят следующим образом:

• для основных элементов изготавливают шаблон на основании чертежей и проекта. Имея в распоряжении техдокументацию сборки конструкции, нет необходимости высчитывать точный угол обрезки стропил;
• согласно шаблону делают детали и поднимают их на крышу к месту выполнения монтажа. Секции стропильной системы ломаной кровли монтируют в таком порядке: боковые элементы крепят к мауэрлату, используя упоры. Потом устанавливают верхние секции и скрепляют их сверху;
• чтобы надежно зафиксировать углы, используют фанерные накладки — от того, насколько это делано правильно, зависит соблюдение геометрии ломаной кровли. Фанеру крепят при помощи саморезов;

• расположенный сверху брус-прогон стыкуют одновременно с верхними секциями и нижними гранями затяжек на фронтонных частях. Когда прогонный брус установлен, стропильную конструкцию закрепляют раскосами;
• боковые секции усиливают вертикальными стойками, которые изготавливают из хвойной древесины.

Утепление и гидроизоляция ломаной крыши

На вопрос относительно того, как правильно сделать ломаную крышу, специалисты утверждают, что это невозможно без монтажа гидроизоляционного и утепляющего слоев.

Использовать следует специально предназначенный для кровли утеплитель, поскольку только так можно добиться наибольшего эффекта от теплоизоляции стен и потолка помещения мансарды.

Сверху стропил укладывают слой гидроизоляции и пароизолирующий материал, что позволяет обезопасить ломаную крышу от возможных протечек и не дает конденсату собираться в подкровельном пространстве и тем самым отрицательно влиять на микроклимат мансардного помещения. Эффект от использования утеплителя при наличии протечек и конденсата также может быть минимальным.

Крепят материалы для паро- и гидроизоляции к стропилам с применением оцинкованных скоб и строительного степлера. Полотнища гидроизоляционной пленки укладывают внахлест, в крайнем случае, допускается провисание, но не более 20 миллиметров.

Ломаная крыша с балконом, пример на видео:

Ломаная крыша с балконом, пример на видео:

Монтаж кровельных материалов

Завершающим этапом создания ломаной крыши является укладка кровельных материалов. Дома с такой кровлей имеют скаты, у которых углы наклона могут отличаться, но сама технология выполнения монтажных работ практически полностью совпадает с тем, каким образом это происходит на традиционных крышах. Для правильного выполнения кровельных работ делают предварительные расчеты, для чего необходимо знать, как рассчитать ломаную крышу (подробнее: «Как построить ломаную крышу: особенности возведения. «)



Как правило, для монтажа кровельной продукции требуется выполнение обрешетки поверх стропильной конструкции, которую изготавливают с применением качественного (хорошо просушенного и ровного) бруса. Его набивают через подкладные бруски (контррейки) на уже гидроизолированную и хорошо утепленную кровлю. Применение системы подкладных брусков позволяет сохранить целостность гидроизоляционного слоя и одновременно обеспечить необходимую вентиляцию. Незначительный прогиб или небольшая кривизна обрешетки со временем приведут к нарушению герметичности перекрытия (подробнее: «Как правильно сделать крышу дома — элементы обустройства»).  Несмотря на то, что ломаная крыша относится к сложным видам кровель, ее преимущества полностью компенсируют усилия и затраты по ее созданию. Читайте также: «Тесовые крыши — устройство».

kryshadoma.com

виды, особенности конструкции, этапы создания

Главная страница » Публикации » Ломаная крыша своими руками. Ломаная крыша: виды, особенности конструкции, этапы создания

Во все времена люди, строя дома, старались учитывать не только красоту внешнего вида сооружения, но и практичность будущего здания. Ломаная крыша – это конструкция, отвечающая требованиям красоты и удобства. Выступая одновременно кровлей постройки, она дает возможность создать дополнительные жилые метры в виде мансардного этажа.

Содержание:

Что такое ломаная крыша

Данное сооружение получило свое название благодаря внешнему виду и необычной форме, состоящей из большого количества ломаных линий. Ломаная крыша – это конструкция, выполненная таким способом, который дает возможность создать на верхнем этаже дома дополнительную жилую площадь. Кроме практической функции, такая крыша играет и декоративную роль, привнося изюминку в стилистическое оформление здания.

Стоит отметить также, что традиционная двускатная крыша имеет некоторый лимит по высоте, что связано с ветровой нагрузкой конструкции. А вот ломаную крышу можно сделать значительно выше – эта особенность позволит владельцу дома получить мансардный этаж с довольно высоким потолком.

Особенности конструкции ломаной крыши

1. Специфика подобной кровли заключается в том, что ломаная крыша позволяет использовать дополнительное пространство с максимальной пользой. Количество так называемых «мертвых зон», характерных для обычных крыш, практически сводится на нет. А даже в тех местах, которые останутся непригодными для проживания, можно будет сделать шкафчики или навесить полки.
2. Самым популярным вариантом ломаной крыши считается четырехскатная конструкция. Наряду со сложностью обустройства стропильных систем, такая кровля позволяет использовать образовавшееся жилое пространство с максимальной эффективностью.
3. Несомненным плюсом конструкции считается ее относительно низкая стоимость. Возведение ломаной крыши с созданием мансарды обойдется владельцу дома значительно дешевле, чем строительство полноценного верхнего этажа. При должном утеплении крыши и хорошем ремонте мансарду можно сделать пригодной для проживания комнатой.
4. Конструкция ломаной крыши, как говорилось ранее, дает возможность сделать на верхнем этаже достаточно высокий потолок. Это обусловлено переломом ската, в соответствии с углом которого увеличивается свободное пространство.
5. При создании ломаной крыши своими руками оптимальной ее шириной будет считаться показатель в 6 м. Для крупномасштабных строений придется прибегнуть к другим, более сложным, способам строительства.
6. В строениях, ширина пролета которых не превышает 6 м, балки усиления и подстропильные балки крыши опираются на такие точки: мауэрлат, выполненный из профилированного бруса с сечением 90х140 мм, а также на матицу – поперечную балку, играющую роль средней опорной точки. В случае, когда ширина пролета дома более 6 м, средней опорной точкой выступает несущая перегородка, сделанная из шипованного строганого бруса с сечением 90х140 мм.
7. Как правило, в ломанной крыше присутствуют оконные проемы, располагающиеся зачастую на фронтонной части конструкции. Очень удачно в подобном архитектурном решении смотрятся балконы, а также выносные окна.

Виды и формы ломаных крыш

Ломаные крыши могут иметь разное количество скатов, в зависимости от этого показателя конструкции подразделяют на такие виды:

1. Односкатная крыша представляет собой сооружение в виде наклонной плоскости, противоположные стороны которой зафиксированы на стенах различной высоты. Проект такой ломаной крыши является одним из самых легких в реализации, к тому же, односкатная конструкция имеет совершенно простую стропильную систему. В связи с этим, данная крыша считается одним из самых популярных вариантов при строительстве частных домов.
2. Двухскатная крыша состоит из 2 скатов, противоположно направленных по отношению друг к другу. Зачастую такие конструкции присутствуют в строениях прямоугольной формы. Двухскатные крыши не менее популярны, чем односкатные, что обусловлено как простотой их создания, так и высокой надежностью всей конструкции.
3. В трехскатной ломаной крыше одним из торцов является вертикальная стена, второй торец выполняется с такими же изломами профиля, как и боковые скаты. В отличие от прочих вариантов, подобная кровля имеет относительно небольшую массу, поскольку в ее конструкции нет одной капитальной стены. Очень часто такой вариант используют в тех случаях, когда хотят пристроить мансарду к жилому дому.
4. Самым сложным в исполнении, но зато самым практичным и легким по весу вариантом считается четырехскатная кровля, в основу которой положены 4 ската из ломаных профилей.

Конструкции ломаных крыш могут быть самыми разными, зачастую такие кровли имеют параболическую форму и предназначены для прямоугольных строений. Короткие скаты конструкции обладают треугольной формой, тогда как длинные скаты имеют вид трапеции.

Популярной формой ломаной крыши является полувальмовая кровля, которую также называют голландской. На ее торцах присутствуют свесы с незначительным вылетом, благодаря такой форме полувальмовая крыша надежно защищает торцы дома от дождей, а также прекрасно противостоит ветровым нагрузкам. Полувальмовые кровли бывают двух- и четырехскатными.

Для нестандартных домов, стены которых образуют многоугольник либо круг, применяются ломаные крыши шатрового типа, которые, в свою очередь, бывают пирамидальными, купольными либо коническими. Чертеж ломаной крыши любой формы можно составить самостоятельно, но лучше доверить эту работу профессиональным проектировщикам и архитекторам.

Ломаная крыша своими руками

Имея на руках качественный проект ломаной кровли, можно попробовать соорудить конструкцию самостоятельно. Рассмотрим подробнее основные тонкости данного процесса.

Подбор материала для крыши

Зачастую при возведении крыши строители стараются сделать конструкцию как можно более легкой, избавив стены здания от лишней нагрузки. Именно поэтому для создания стропильной системы применяется древесина – наиболее легкий материал, который соответствует необходимым прочностным характеристикам. Металл и железобетон при возведении кровель для небольших частных домов практически не применяется.

Стропила, как правило, изготавливаются из деревянного бруса. Материал должен обладать достаточной прочностью и иметь оптимальную влажность – от этого показателя зависит надежность и долговечность конструкции. Больше всего для создания стропильной системы подходит древесина хвойников, так как она отличается относительной дешевизной и оптимальной мягкостью. Обрешетку крыши выполняют из обрезной доски. Монтаж всех элементов и скрепление их между собой выполняют с помощью скоб, кронштейнов и саморезов.

Кровельный материал также стоит подбирать с особой тщательностью, ведь от его веса напрямую зависит долговечность крыши. При строительстве частных домов чаще всего используют оцинкованное железо, металлочерепицу, различные виды мягких кровельных материалов, а также камыш. Выбор варианта также зависит от стилистического оформления здания.

Определение размеров ломаной крыши

К возведению подобной конструкции следует отнестись со всей серьезностью, поскольку от правильно и тщательно проведенного расчета в итоге будет зависеть надежность конечного результата. При конструировании крыши нужно избегать ошибок и погрешностей, поскольку неправильное распределение веса конструкции может привести к ее разрушению.

Расчет и измерение всех необходимых параметров производится с помощью таких инструментов, как рулетка и калькулятор. В процессе работы нужно также иметь под рукой проект будущей кровли.

Произведя все замеры, их следует обозначить на эскизе. Узнать площадь будущей конструкции можно следующим образом:

• конструкция, изображенная на схеме, разбивается на простые геометрические фигуры;
• затем измеряется площадь каждой из этих фигур;
• последним этапом полученные показатели суммируются – итоговое значение и будет общей площадью ломаной крыши.

Узнав площадь конструкции, можно определяться с количеством кровельного материала, который понадобится для работы.

Обработка деревянных элементов

Перед тем как сделать ломаную крышу своими руками, нужно позаботиться о защите стропил и прочих деревянных элементов от вредного воздействия влаги, плесени, грибков и прочих вредителей. Все деревянные элементы следует как можно тщательнее обработать антисептическими составами, нанося их на поверхность материала как минимум в два слоя. Для подобной работы используется широкая мягкая кисть, а также перчатки и респиратор, которые защитят кожу и дыхательные пути от вредных компонентов антисептика. Желательно также, чтоб пропитка обладала и противопожарными свойствами – так вы защитите крышу от возгорания.

Монтаж ломаной крыши

После того, как все деревянные конструкции будут обработаны необходимыми средствами, можно приступать к установке мауэрлата и балок перекрытия. Оптимальный размер балок составляет 10х20 см в поперечном сечении. Процесс установки конструкции состоит из таких этапов:

1. Крайние балки из толстого бруса устанавливаются вертикально по двум линиям стойки.
2. Между ними натягивается нить, после чего монтируются промежуточные балки. Расстояние между такими балками не должно превышать 3 м, а сами элементы фиксируются при помощи временных распорок. Высота каждой стойки должна превышать запланированную высоту потолка примерно на 10 см.
3. Поверх установленных стоек укладываются прогоны из обрезной доски, после чего производится окончательная фиксация оставшихся балок. Данная конструкция впоследствии будет служить каркасом стен мансардного этажа.
4. Следующим этапом на прогонах фиксируются затяжки, которые подпираются снизу с целью обеспечения безопасности строителей. Когда все затяжки будут уложены, их можно для дополнительной жесткости и надежности скрепить сверху доской.
5. После этого приходит время установки боковых стропил и заглушек для утеплителя. Когда работа будет сделана, можно приступать к монтажу стропил верхних скатов.
6. Стропила крыши устанавливаются по шаблону. Таким шаблоном служит фрагмент доски, вертикально зафиксированный на крайнем ригеле. Стоит отметить, что верхний угол шаблона должен полностью совпасть с центром будущей конструкции. Ориентируясь по шаблону, нужно сделать 2 стропила и закрепить их в конструкции ломаной крыши.
7. После этого можно установить оставшиеся стропила, сделать каркас фронтона, обить его нужным материалом, оборудовать карнизы. Потом можно приступать к созданию обрешетки, отливов и свесов.
8. Когда каркас ломаной крыши будет готов, все его элементы можно еще раз покрыть водоотталкивающим средством. Поверх готовой конструкции можно проводить кровельные работы.

Утепление, гидроизоляция, кровельные работы

Гидроизоляция и утепление представляют собой ответственный процесс, ведь от правильно проведенных работ впоследствии будет зависеть то, насколько теплым и уютным окажется мансардное помещение. Первым этапом крышу обшивают гидроизолирующим материалом, прикрепляя его непосредственно к обрешетке. Следующим слоем должен стать любой выбранный утеплитель – это может быть рулонный или насыпной материал. Следующим слоем укладывают толь, поверх которого еще раз делают обрешетку.

Покрытие ломаной крыши кровельным материалом осуществляется традиционным способом. Для обеспечения вентиляции на крышу устанавливают контррейки, затем на них накладывают обрешетку, поверх которой прикрепляют выбранный кровельный материал. Поскольку ломанная крыша одновременно играет роль стен для мансарды, важно обеспечить хороший климат в помещении, а для этого нужно ответственно отнестись к выбору материала для кровли. Железные листы или медная черепица вряд ли станут приемлемым вариантом, поскольку, нагреваясь летом на солнце, такое покрытие создаст слишком высокую температуру в комнате.

Создание водоотливов

Водоотливы являются неотъемлемой частью ломаной крыши, поскольку они помогают защитить стены и фундамент постройки от влаги и сырости. Не оснастив конструкцию данными элементами, нельзя быть уверенным, что дом прослужит вам долгие годы. Создать водоотливы можно из разных водонепроницаемых материалов, к примеру, из пластика, оцинкованной стали или цветных металлов. Металлические конструкции считаются более прочными и надежными, в случае с оцинкованной сталью желательно также, чтоб водоотлив был оснащен дополнительным покрытием, препятствующим порче материала.

Пластиковые конструкции более хрупкие, зато они стоят заметно дешевле, к тому же, отличаются небольшим весом. Водоотливы из пластика не издают характерного шума при ветре и дожде, они также представлены широким ассортиментом расцветок, что позволяет вписать их в любой дизайн. Современная пластиковая продукция также обладает свойством переносить резкие температурные перепады.

Наиболее дорогим, но зато и наиболее надежным вариантом считаются конструкции из цветных металлов. Они надежны, долговечны, не подвержены коррозии, обладают привлекательным внешним видом. К сожалению, из-за высокой стоимости такие водоотливы может позволить себе далеко не каждый.

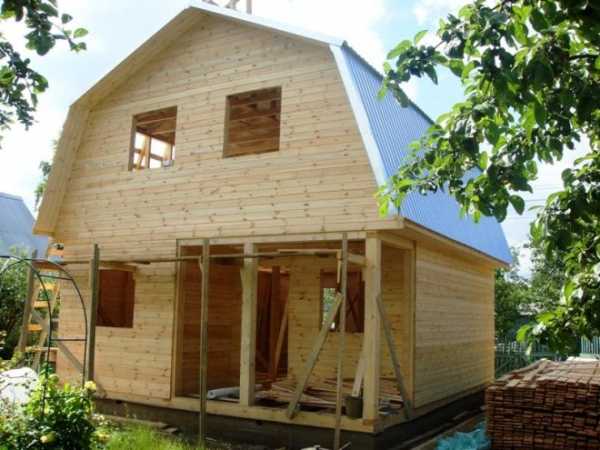

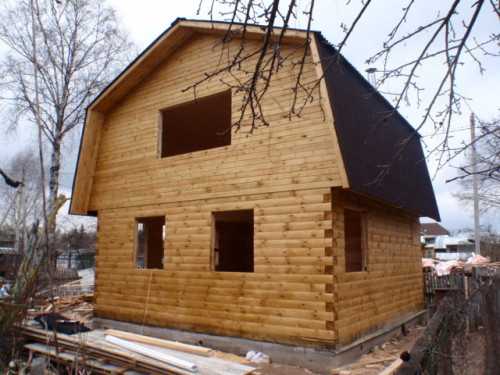

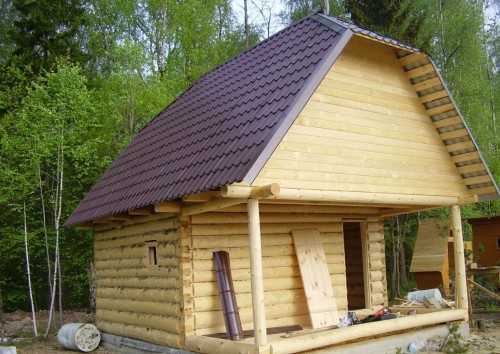

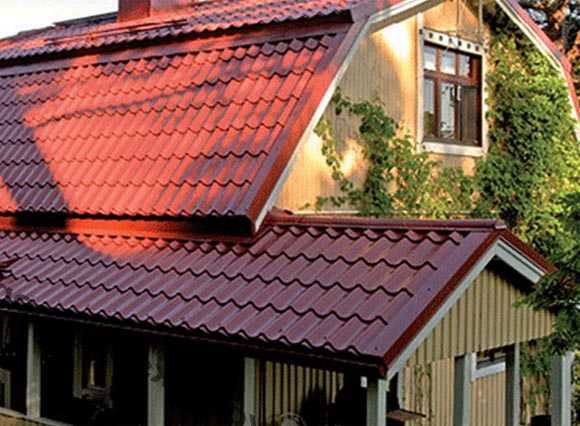

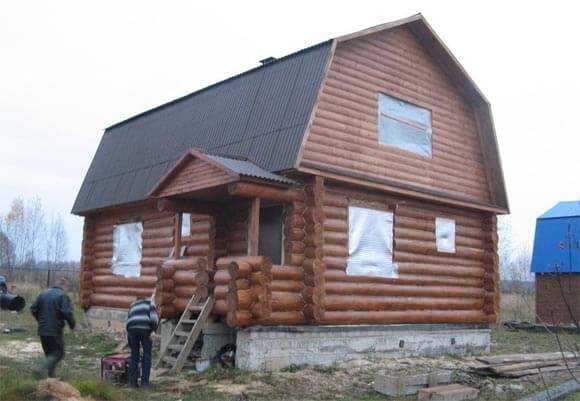

Ломаная крыша, фото:

Ломаная крыша. Видео

Похожие статьи
окно во фронтоне двухскатной крыши

kirpich174.ru

Двухскатная ломаная крыша: особенности конструкции и строительства

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Содержание статьи

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Этапы строительства

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

• Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
• Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
• Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная. Для нее требуется:

• Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
• Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
• Необрезная доска для создания обрешетки.
• Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
• Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
• Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
• Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
• Крепеж.

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

Видео-инструкция

krovlyakrishi.ru
