Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

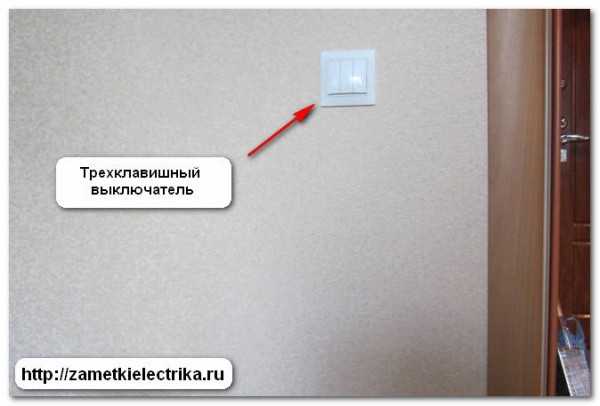

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

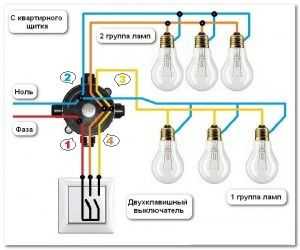

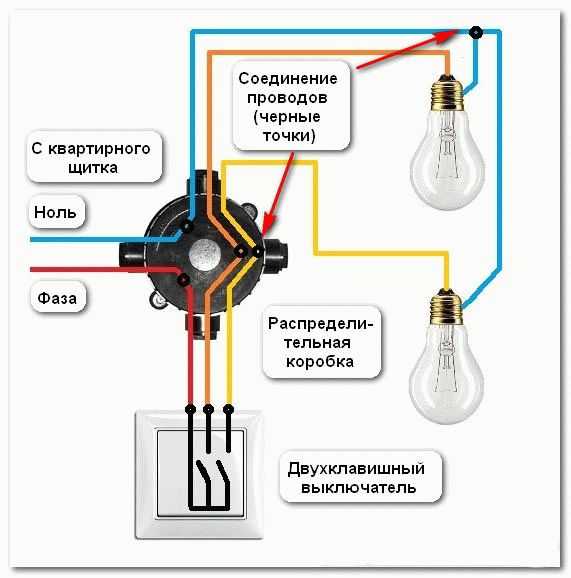

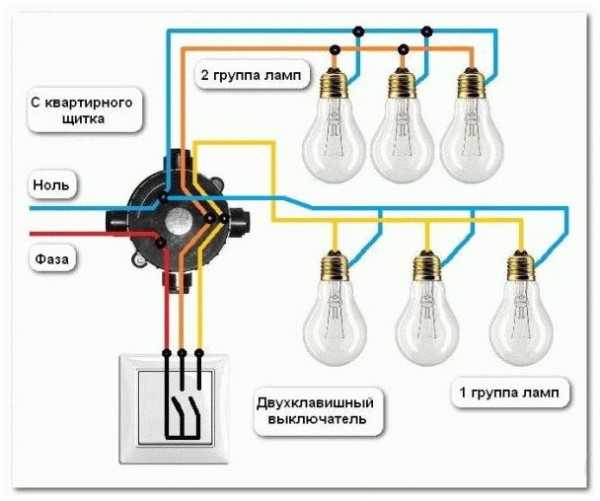

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

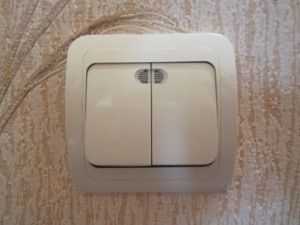

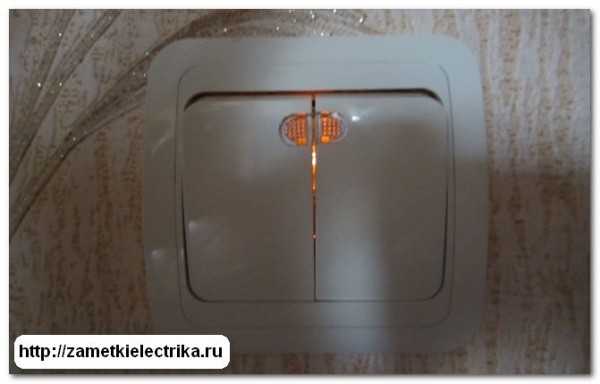

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

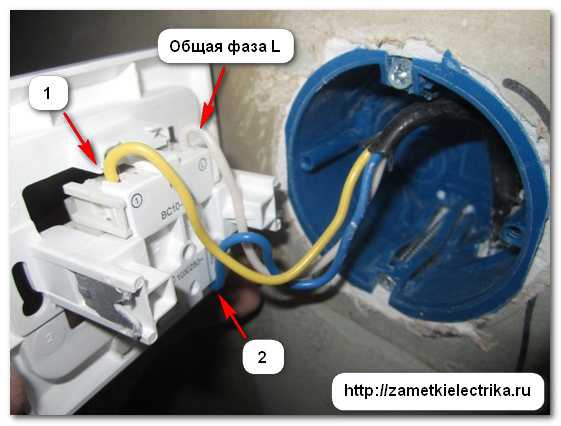

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

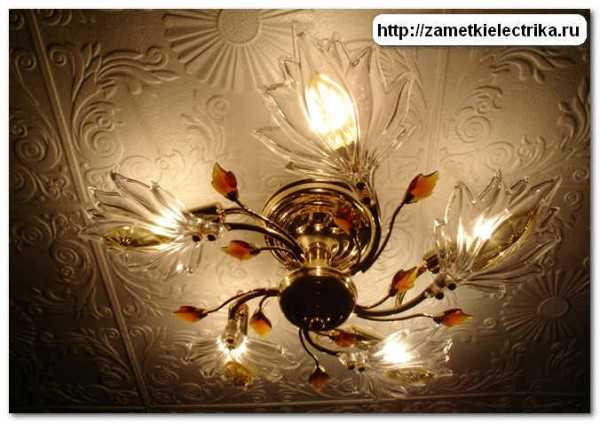

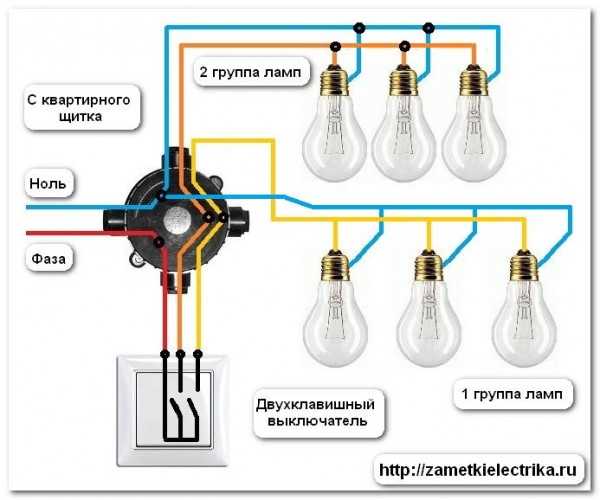

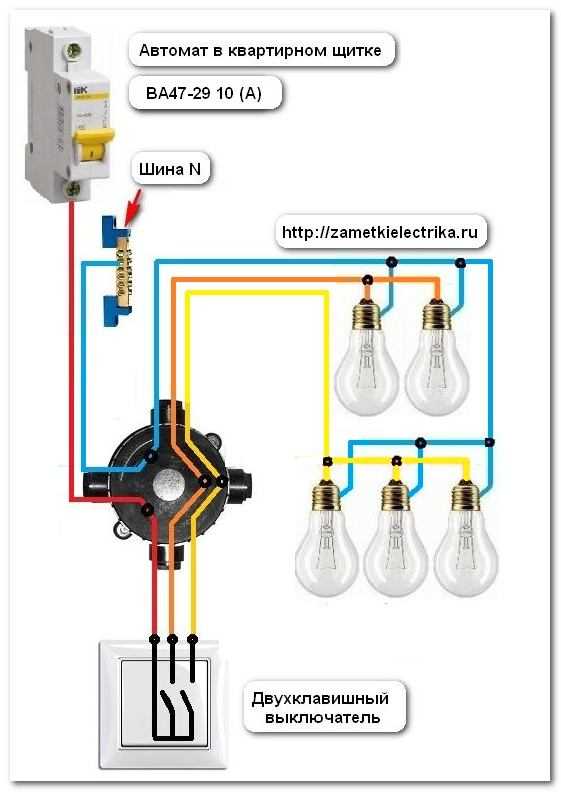

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Схема подключения двойного выключателя

Содержание:

1. Устройство двухклавишного выключателя
2. Подготовка к монтажу
3. Установка выключателя при скрытой проводке
4. Варианты схем подключения
5. Возможные ошибки при подключении
6. Видео

При составлении схемы электрических сетей хозяева заранее предусматривают возможность управления двумя и более осветительными приборами, которое может осуществляться из одного места. Для этого лучше всего подходит схема подключения двойного выключателя, обеспечивающая включение и выключение нужного количества лампочек. Самое главное – выполнить правильное подключение, чтобы получить нужный результат.

Устройство двухклавишного выключателя

Двухклавишные выключатели предназначены для подключения отдельных лампочек, люстры или целых групп осветительных приборов. Их основным отличием является наличие 2-х клавиш, установленных в общем корпусе. Дополнительно может устанавливаться светодиодная подсветка, не оказывающая влияния на подключение.

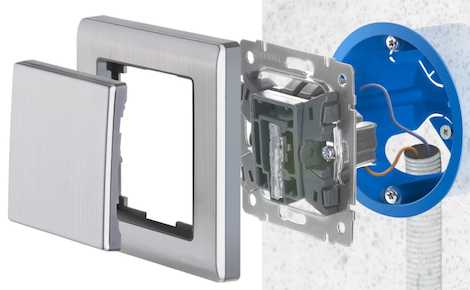

Внутреннее устройство включает в себя нормально разомкнутые контакты в количестве двух, каждый из которых находится под управлением собственной кнопки. В исходном положении контакты находятся в разомкнутом состоянии, поэтому ток через выключатель не проходит. После нажатия на одну или две клавиши, происходит замыкание контактов, они подключаются к сети, и ток начинает поступать к осветительным приборам.

Каждый такой выключатель оборудуется одним входом и двумя выходами. К входу подводится фаза, а к выходам идут провода, которые подводятся к лампочкам или группам светильников.

Как подключить двойной выключатель

Во время работ необходимо быть аккуратным и соблюдать определенные меры безопасности. Прежде всего, не следует касаться обеими руками оголенных проводов и мест соединений, а работать только исправным инструментом, ручки которого покрыты изоляцией. Перед монтажом нужно точно определить принадлежность фазного и нулевого проводов с помощью индикаторной отвертки.

Подготовка к монтажу

Перед началом работ необходимо обесточить помещение, где будет производиться электромонтаж выключателя света с двумя клавишами. Следует заранее подготовить перечень необходимых материалов и инструмент. Обязательно потребуется перфоратор или электродрель со специальной насадкой для отверстий, мультиметр, набор отверток, включая индикаторную, острый нож, плоскогубцы и шпатель. Список материалов включает сам выключатель, установочную коробку, провод, гипс строительный или шпаклевку.

Перед установкой нужно проложить провода по имеющейся электрической схеме. Стандартный кабель состоит из фазной жилы, находящейся под напряжением, нулевого и заземляющего проводников. Предварительно следует подготовить штробы и изучить маркировку каждой жилы. Неправильное подключение может привести к короткому замыканию и возгоранию проводки.

Прокладка линий может выполняться не только закрытым, но и открытым способом. Во время проведения в квартире общего ремонта, провода укладываются на стены перед штукатуркой и лишь после этого начинаются отделочные работы. Если выключатель устанавливается на новое место, необходимо подготовить выемку под него, используя дрель и специальную круглую насадку.

Установка выключателя при скрытой проводке

Монтаж и подключение проводки может быть выполнен открытым или закрытым способом. В первом случае штробы не требуются, а установочная коробка крепится непосредственно на стену. Однако в большинстве домов провода устанавливаются скрытым способом, поэтому и установка выключателей в этом случае имеет свою специфику.

Под провода необходимо сделать канавки – штробы. Эта процедура выполняется разными способами. Если нет возможности купить или взять напрокат штроборез, можно воспользоваться специальной насадкой к перфоратору. В твердых бетонных стенах все линии намечаются вначале сверлом, а уже потом отверстия соединяются между собой с помощью насадки. Для углубления под установочную коробку также используется насадка круглой формы. Для гипсокартона существуют специальные насадки с мелкими зубчиками, чтобы не повредить поверхность и высверлить ровные края.

После подготовительных работ можно подключать рабочую часть выключателя и устанавливать ее в корпус. Предварительно следует отключить напряжение в электрической сети. Фазный провод сети подключается к клемме входящего контакта, а выходные фазные провода соединяются с соответствующими отходящими контактами. Таким образом, создается схема подключения двух и более осветительных приборов.

Когда все провода оказываются подключенными, рабочая часть выключателя фиксируется в установочной коробке распорными лапками. Далее надевается рамка, устанавливаются клавиши, и выключатель готов к работе.

Варианты схем подключения

Существует несколько схем, которые чаще всего используются при подключении двухклавишных выключателей. На вход всегда подводится фазный провод, идущий от распределительного щитка. Вначале он попадает в распределительную коробку, находящуюся выше выключателя, а уже оттуда идет к входному контакту. Перед тем как выполнять подключение, нужно отключить автомат или вывернуть предохранительные пробки.

В большинстве используют схему подключения двойного выключателя на две лампы. Это могут быть не только две отдельные лампочки, но и две группы осветительных приборов. В каждом из вариантов схема подключения будет одна и та же.

Как уже говорилось, на вход коммутационного устройства заводится проводник фазы. Для этого контакт, расположенный сверху, нужно ослабить путем поворота крепежного винта на 2-3 оборота. Провод предварительно очищается от изоляции, после чего он заходит внутрь контакта и фиксируется винтом. Закручивать винт нужно с усилием, чтобы обеспечивался нормальный контакт с металлической пластиной. Точно так же осуществляется подключение проводов, отходящих к светильникам или лампочкам. Выходные контакты расположены снизу и перепутать их невозможно.

Расположение контакта влияет лишь на включение определенной клавишей заданной лампочки или нескольких ламп, вкрученных в люстры. При необходимости выходные фазные проводники можно поменять местами. По окончании работы подается напряжение и проверяется работоспособность системы.

Если схема подключения двухклавишного выключателя используется совместно с розеткой, в этом случае к ней подводятся нулевой и заземляющий проводники. Вся остальная схема остается без изменений.

Возможные ошибки при подключении

При замене выключателя нередко выясняется, что фаза и ноль подключены неправильно. Это наиболее распространенная ошибка подключения. В этом случае схема подключения двойного выключателя на две лампочки будет работать в штатном режиме, однако светильники постоянно находятся под действием напряжения. Человек может получить удар током при попытке замены сгоревшей лампочки или светильника.

Существуют две основные причины такого состояния:

• Фазный и нулевой провода изначально перепутаны в распределительном щитке. Следовательно, ко всем выключателям, расположенным по всей линии, оказывается подведенной не фаза, а ноль. Обычно используется двух или трех жильный кабель. Это можно проверить с помощью индикаторной отвертки, коснувшись входящего провода, заведенного сверху. Если фаза отсутствует на всех выключателях, следовательно, фаза и ноль перепутаны в электрическом щитке. Чтобы устранить неисправность, на вводе отключается автомат, после чего концы проводов меняются местами, и схема подключения выключателя приходит в норму. При отсутствии знаний и опыта, для выполнения этой операции рекомендуется пригласить электрика.
• Во втором случае фаза и ноль могут быть перепутаны в распределительной коробке. Следовательно, с неправильно подключенным проводом оказывается лишь один выключатель. Для устранения неисправности провода меняются местами в самой коробке при отключении электрической сети с помощью автомата.

electric-220.ru

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

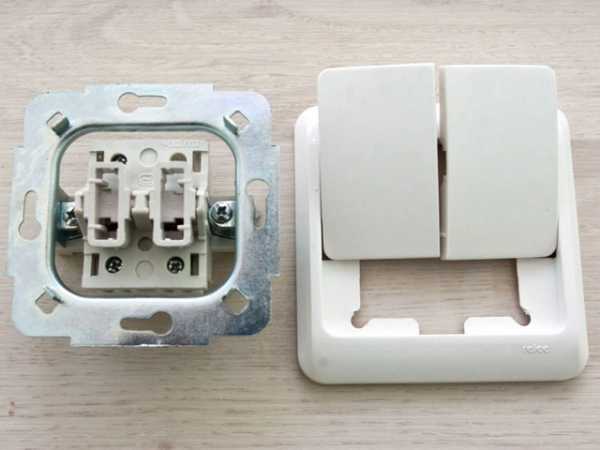

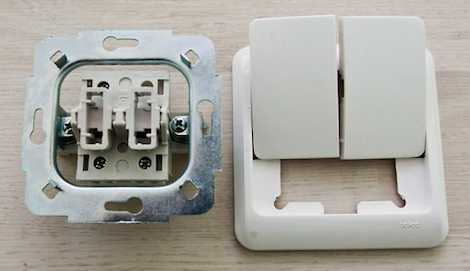

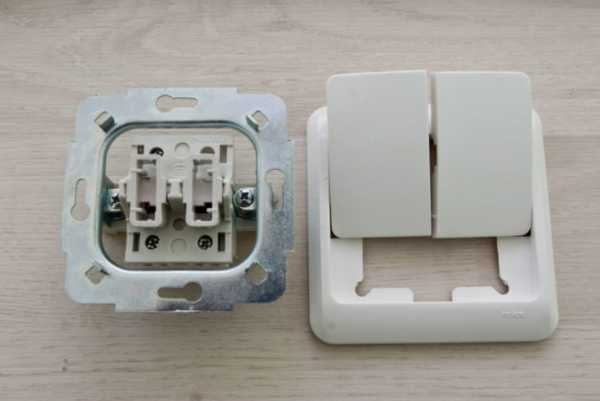

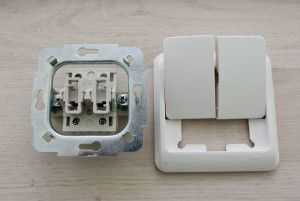

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

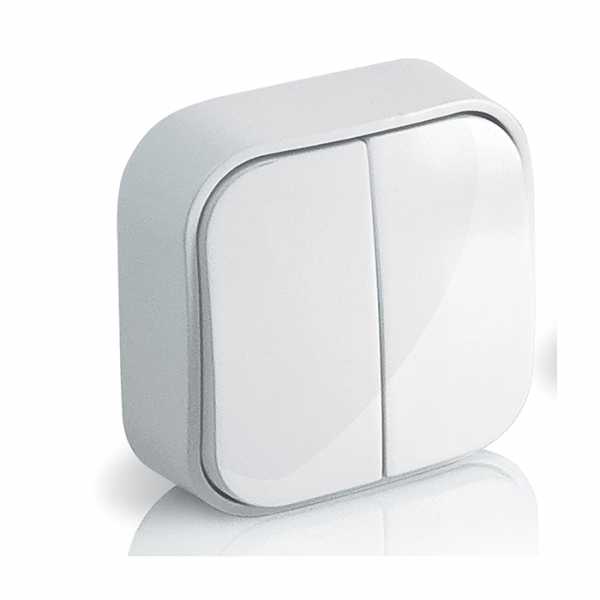

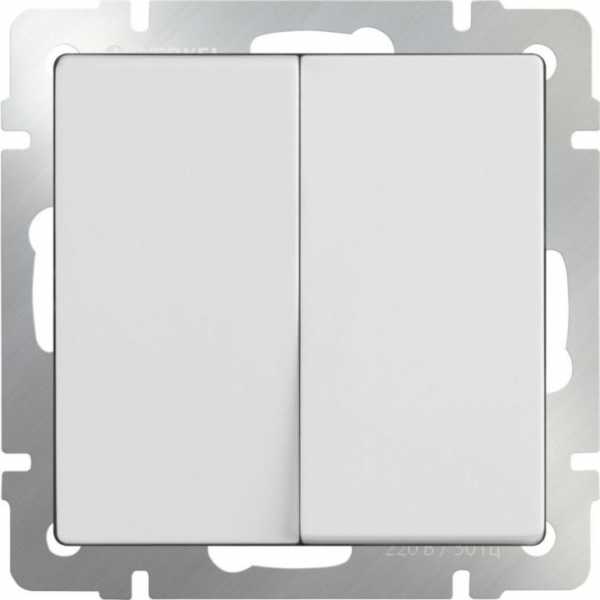

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

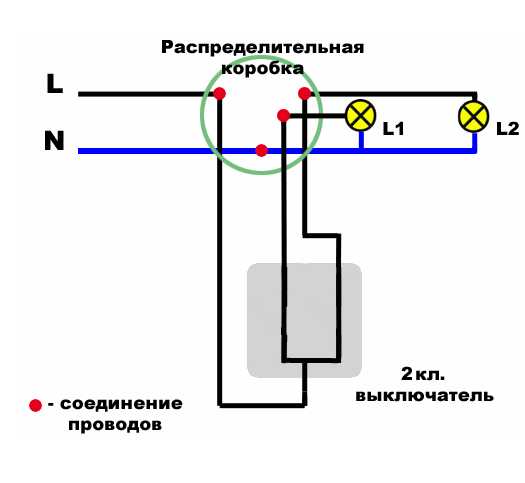

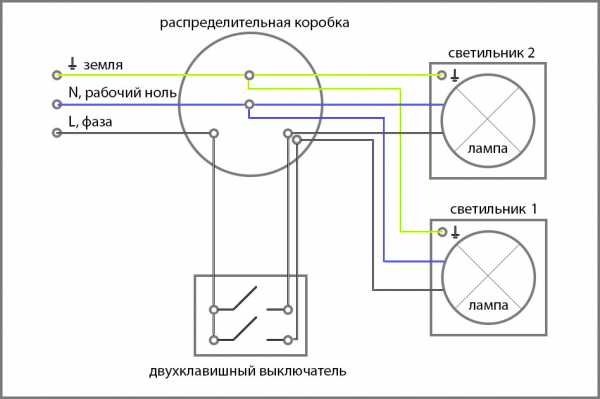

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

• Электродрель.
• Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).

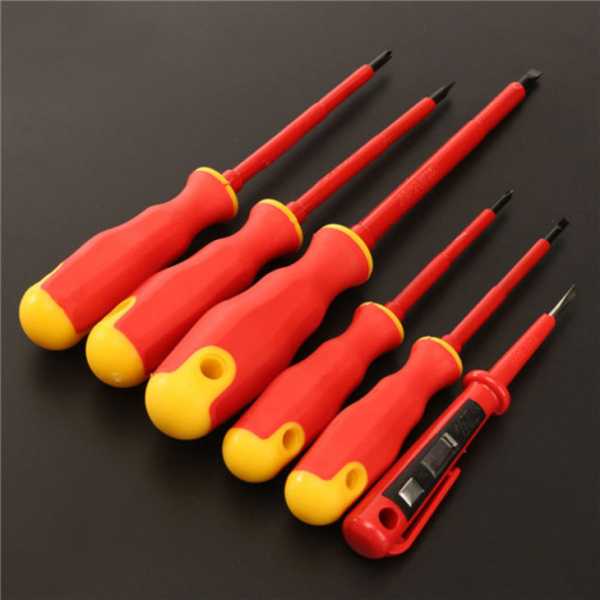

• Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.

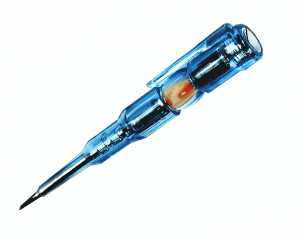

• Отвёртка — индикатор для определения наличия напряжения в сети.
• Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
• Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
• Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
• Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

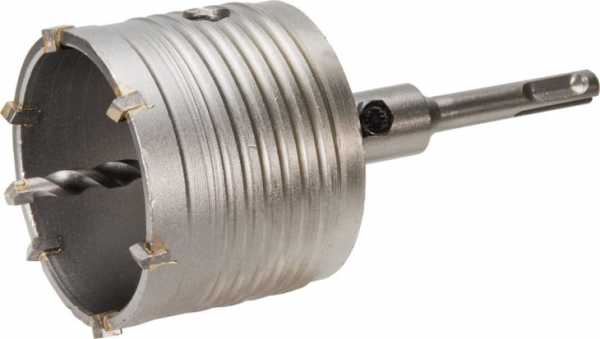

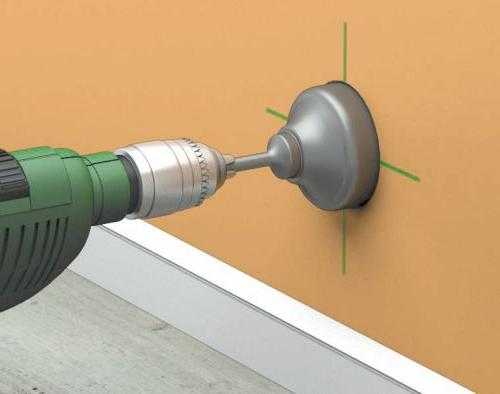

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

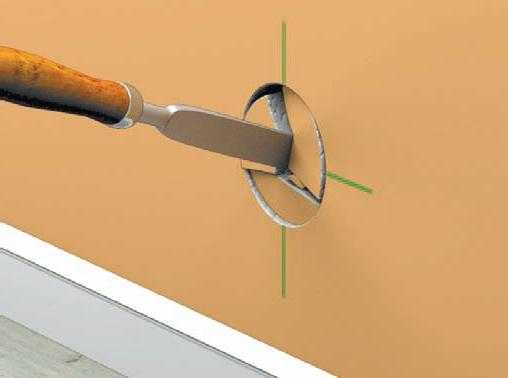

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

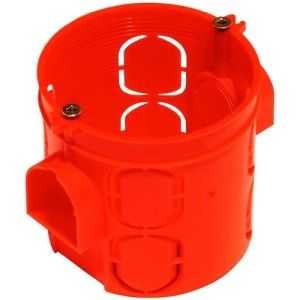

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

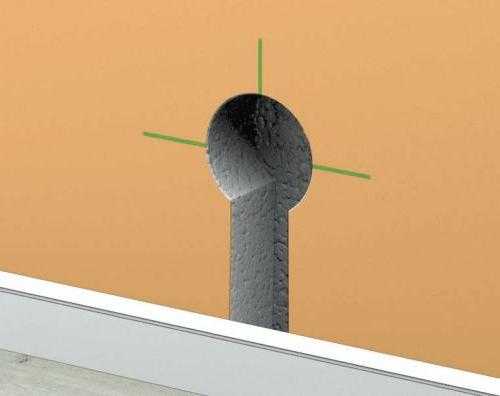

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

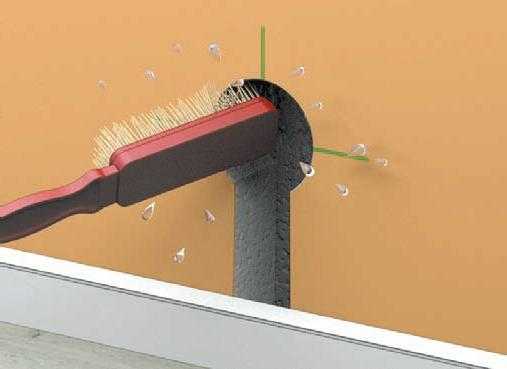

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

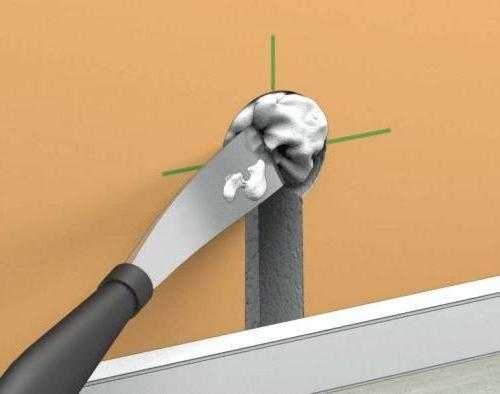

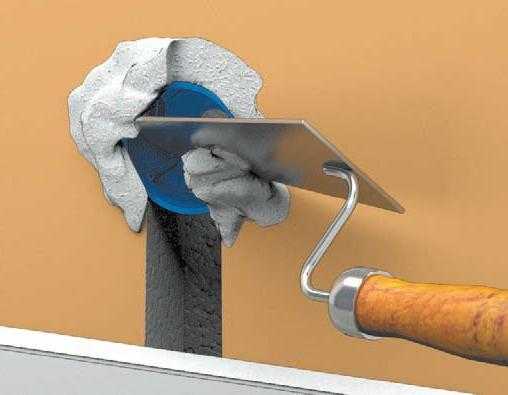

7.Нанесение строительной смеси в отверстие и установка корпуса.

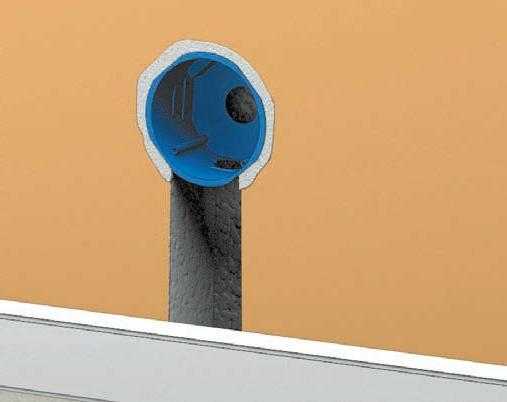

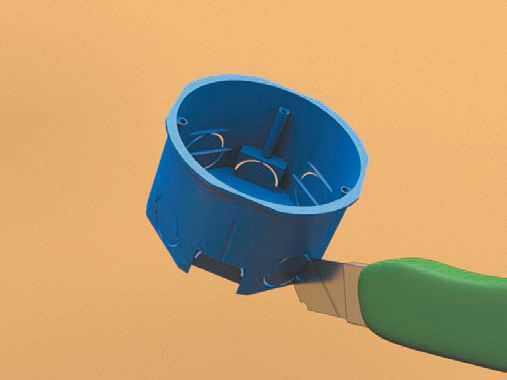

8. Установка пластикового корпуса.

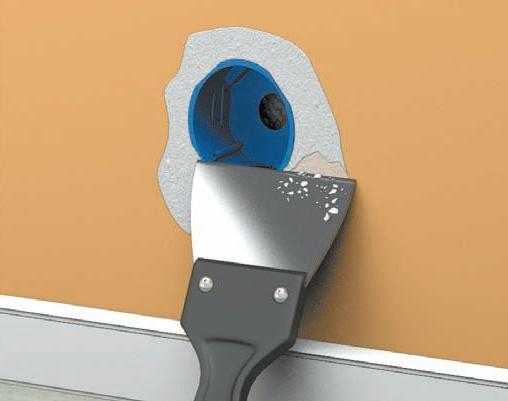

9. Удаление лишнего раствора смеси.

10. Выравнивание поверхности раствора.

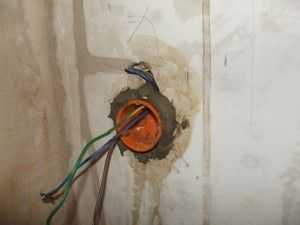

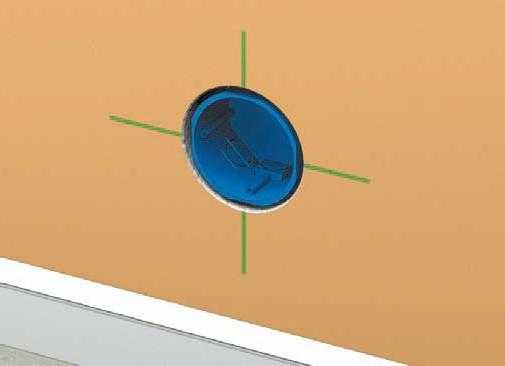

11. Окончательное положение корпуса выключателя после затвердения раствора.

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

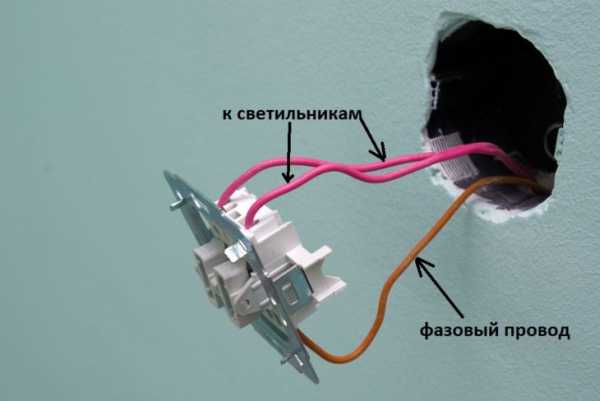

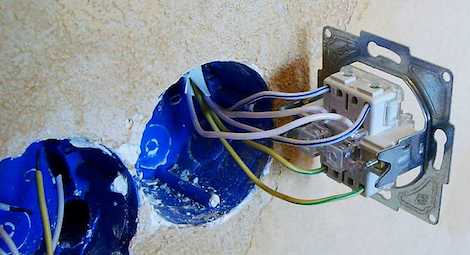

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

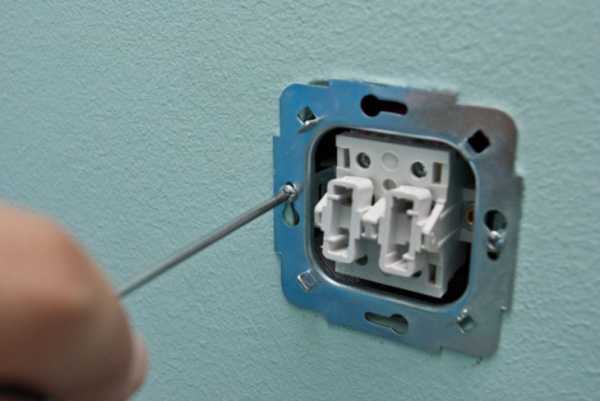

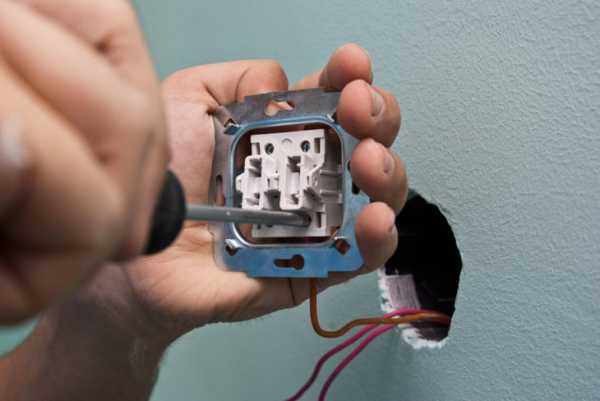

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

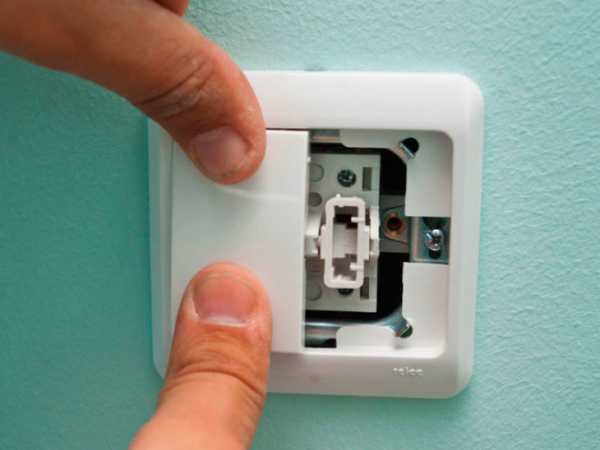

13. Осталось лишь установить клавиши выключателя и он готов к работе.

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

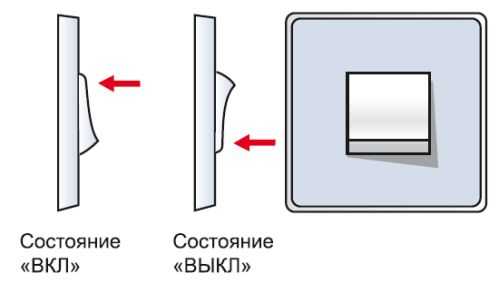

Положение клавиш выключателя стандартно устанавливается следующим образом:

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

tehznatok.com

Схема подключения двойного выключателя на 2 лампы

Двухклавишный выключатель являет собой пару независимых одинарных выключателей, совмещённых в единой конструкции. Выгода от его применения очевидна – для скрытой установки требуется одна монтажная коробка (подрозетник), и не нужно проделывать дополнительно отверстие в стене, особенно, если она бетонная, да и цена одного спаренного ниже, чем двух отдельных.

Применяется для включения рядом стоящих секций освещения, — это могут быть ванная и туалет, лампочки в коридоре, группы светодиодных источников света или люстра, имеющая раздельное включение ламп.

Требуется схема

Для правильного и надёжного подключения нужно прежде себе представить себе весь алгоритм действий, и для этого должна быть нарисована схема. Опытный электрик может делать такие простые электротехнические работы и без бумажки с рисунком, но только потому, что он «нарисован» в его памяти благодаря  опыту работы. Для новичка же будет правильным начать с листка бумаги.

Предварительные условия

Имеем приходящие от щитка фазу и ноль, сразу обозначаем их соответствующим цветом. Если проводка одноцветная, нужно обязательно выяснить, где находится фаза с помощью индикатора. Запрещается подавать фазное напряжение на электроприбор, минуя выключатель – от этого зависит безопасность.

После определения принадлежности проводов нужно не забыть их обесточить. Как правило, выключатели подключаются с помощью распределительной коробки, в которую заходят сетевые провода. Допустим, подключаются разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к местам соединений в указанных на схеме точках.

Также должны быть уложены провода, спускаемые к выключателю, и выведенные через зафиксированный подрозетник. Нельзя сначала делать подключение, а потом уже проводить укладку и фиксацию электропроводки – от механических воздействий может пострадать контакт, или даже отломиться провод так, что его уже нельзя будет подтянуть к точке соединения.

С чего начать?

Ответ на вопрос, как подключить двухклавишный выключатель, состоит из двух частей:

• монтаж проводов в распределительной коробке наверху;
•  подключение внизу клемм самого выключателя к коммутируемым проводникам.

Принципиальной разницы, с чего начинать нет. Но лучше начать с выключателя, потому что потом, делая подключения в коробке, имея тестер, проще найти общий провод и коммутируемые линии, переключая клавиши. Но внизу, имея выходящую из распределительной коробки одноцветную проводку, определить точки её подключения можно будет только опытным путём.

При прокладке провода к двойному выключателю света необходимо его прокладывать трехжильным проводом

Определение контактов способом тестирования

Сердцевина имеет три контакта, как правило, они соответствующе обозначены, может быть даже нарисована схема. Если по какой-то причине визуально невозможно определить принадлежность клемм, или это нужно сделать с уже подключёнными проводами к выключателю в коробке, то их определяют с помощью тестера.

Для этого клавиши переводят в выключающее положение, подсоединяют измерительные щупы и включают одну из клавиш. Если ничего не происходит, её возвращают в исходное положение, включают другую. Если и в этом случае нет сигнала, то включают клавиши одновременно, — ток потечёт через замкнутые контакты и соединительную шину общего контакта.

Таким образом, щупы указывают на две коммутационные линии. Тогда один из щупов переставляют на найденный общий контакт, и путём поочерёдного включения определяют левую и правую клавиши. Опытным путём нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой по очереди показывал срабатывание каждой клавиши.

Важно их не перепутать, хоть для люстры это не имеет особого значения, но будет неудобно, если свет слева будет включаться правой кнопкой, и наоборот.

Выступающие провода

Подключение настенного выключателя не вызывает особых проблем. В случае скрытой установки, решение, как подключить двойной выключатель сводится к ответу на вопрос: «На какую длину должны выступать провода из подрозетника?»

Есть такое негласное правило электромонтёров: провод должен свободно доставать до соответствующих клемм повёрнутого клавишами вниз выключателя, горизонтально прислонённого к нижней точке монтажной коробки. Таким образом, сердцевина выключателя будет поворачиваться как бы на горизонтальной оси, входя вместе с проводами  в подрозетник.

Некоторые электрики дают провода с запасом и сгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно входил вовнутрь, и не упирался в провода. Само собой, подключать их клеммам нужно очень тщательно, иначе в момент установки они могут выскочить из клемм.

Вставленный до упора выключатель, придерживая рукой, фиксируют с помощью равномерно закручиваемых болтов, распирающих скобяные зажимы. Фиксация должна производиться только в том случае, если сам подрозетник уже надёжно закреплён. Завершает установку прищёлкивание клавиш.

Распределительная коробка

Для соединения проводов в указанных на схеме точках можно применить скрутку, заизолировав её изолирующей лентой, но надёжность и эстетический вид будет не на самом высоком уровне.

Вместо изоленты можно применить термоусадочную трубку – стягиваясь, она прижмёт потуже контактируемые поверхности, что добавит надёжности контакту. Применять скрутку нежелательно, если существует возможность ошибки – при раскручивании проводов металл жилы трескается, теряет прочность и проводимость.

Нельзя таким способом соединять одножильные и многожильные провода – в таком случае их лучше припаивать или применять опрессовку специальными гильзами. И уж совсем недопустимо скручивать вместе медь и алюминий – в точке контакта будут происходить электрохимические коррозионные процессы, ведущие к потере контакта. Как альтернативу скрутке можно применить самозажимные соединения WAGO.

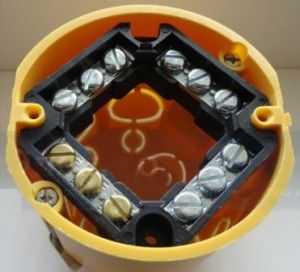

Колодка в коробке – простое решение
Часто распределительные коробки продаются вместе с монтажными колодками, имеющими набор клемм для удобного подключения проводов.

Тип и разновидность значения не имеют, главное, чтобы они выдерживали напряжение и ток, и подходили для материала стены. Подключение осуществляем, как на вышеприведённой схеме, в указанных точках соединяя соответствующие провода.

Начинаем с фазного проводника, заводим на клемму, зажимаем, и тут же на неё подключаем провод от выключателя. Потом повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время на определение их принадлежности.

Подключение без распределительной коробки

Согласно ПУЭ, всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где эстетичность выходит на первый план, крышка на стене не будет вписываться в композицию стиля, диссонируя с окружающей обстановкой. Заклеить дорогими обоями тоже не лучшее решение – при необходимости доступа их придётся сорвать.

Поэтому, в последнее время стали применять прогрессивные методы подключения выключателей, требующие немного больше кабеля, но зато исключающие распределительную коробку. Дело в том, что используется углублённый подрозетник, и все соединения осуществляются в нём.

Фазный провод заводится сразу на общую клемму выключателя, провода идущие к лампочкам тоже подключаются непосредственно на коммутированные выходы, в подрозетнике осуществляется только соединение нулевых проводников. При достаточной сноровке такой способ подключения можно осуществить и в монтажной коробке обычного размера.

При замене выключателя старый провод может отломаться. Удлинить его можно с помощью такого клеммника:
