Электропроводка в деревянном доме: пошаговая инструкция с фото

Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме. И многие в этом случае обращаются к профессионалам, затрачивая на оплату их труда. Но, хотя это действительно довольно сложная работа, не стоит недооценивать и свои силы. Сегодня разберемся, насколько сложна электропроводка в деревянном доме. Пошаговая инструкция, которая будет представлена ниже поможет убедиться в том, что «не боги горшки обжигают». Ну, обо всем по порядку. Для начала следует понять общие правила, а уже после рассмотреть глубже все особенности монтажа.

Сложность проводки в деревянных домах в их пожароопасностиНаиболее удобно в деревянном доме делать проводку на этапе строительства

Читайте в статье:

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможен

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

• открытым (наружным) способом;
• скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

С виду не очень красиво, но все закроется деревянной вагонкойСтатья по теме:

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

Проводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

• коронка по дереву;
• дрель;
• крепежные скобы (клипсы) по размеру гофры;
• саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия. Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

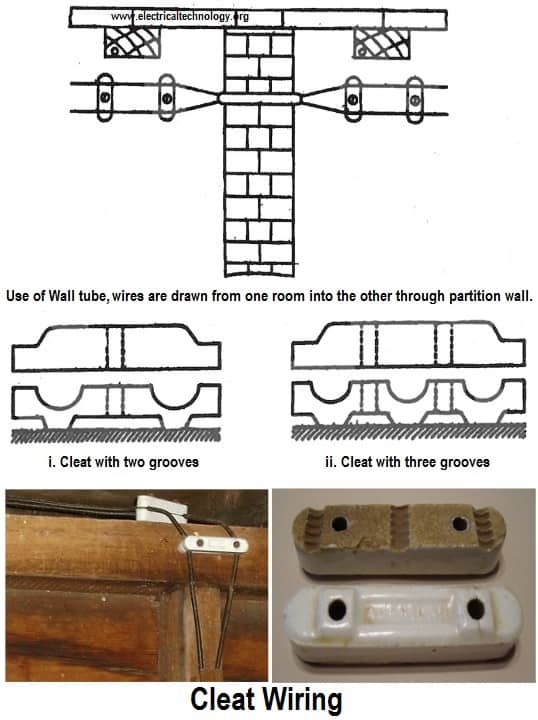

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Электропроводка в деревянном доме: пошаговая фото инструкция алгоритма работ

Попробуем в общих чертах разобрать, каким же образом нужно действовать, производя монтаж электропроводки в деревянном доме.

Фото пример	Выполняемые действия
	Для начала следует запастись инструментом и материалом, который изображен на фото
	Так же необходима вот такая коронка, если выбран способ скрытой, внутренней проводки
	Примерно такая схема должна быть предварительно составлена. Именно по ней мы и будем работать
	Нужно понимать, что к вводному щиту должно прийти несколько групп, а по тому что то наподобие этой схемы должно уже быть в голове
	Везде, где это возможно, провода прячем под пол, потолок или за обшивкой стен
	Если это невозможно, то используем кабель-каналы и наружные распределительные коробки
	Если используется негорючий провод, допускается его протяжка без дополнительной защиты, но лучше все же перестраховаться
	Теперь необходимо высверлить при помощи коронки отверстия под розетки и выключатели
	Все что осталось внутри, удаляем при помощи стамески и молотка
	Особенно стоит опасаться повреждения изоляции жил при монтаже – это может привести к короткому замыканию при тестировании системы электроснабжения деревянного дома
	Вот так все должно выглядеть после предыдущих шагов
	После этого устанавливаем пластиковые «стаканы», куда после ремонта будут установлены розетки
	Если же выбрана внешняя проводка, то конечный результат должен выглядеть примерно так

При монтаже проводки своими руками в деревянных домах необходимо следить за качеством соединений. Именно неплотные контакты чаще всего становятся причиной нагрева и возгорания кабелей. Именно поэтому, чтобы не пользоваться паяльником, делая более плотные соединения на скрутках, рекомендуется использование специальных клеммников WAGO. Сейчас рассмотрим расключение распределительной коробки при помощи подобных приспособлений.

Важный совет! Не стоит недооценивать важность цветовой маркировки кабелей. Дело в том, что расцветка сильно упрощает монтаж.

Нужно лишь запомнить:

• заземление – всегда желтый, зеленый или желто-зеленый провод;
• синий или бело-синий – всегда нулевой;
• все остальные расцветки относятся к фазным проводам.

Если соблюдать это нехитрое правило, монтаж будет производиться очень просто, и Вы никогда не запутаетесь в кабелях на этапе подключения вводного электрощита. Да и распределительные коробки никаких сложностей или проблем не доставят.

Разобравшись с вопросом, как провести проводку в деревянном доме, однако, не стоит сразу бежать в магазин за кабелями. Есть еще один немаловажный вопрос, который требует решения. И снова в этом поможет предварительно составленная схема.

Необходимо произвести следующие действия. Определившись, какие приборы будут подключены на ту или иную линию, прямо на схеме нужно прописать суммарную мощность потребляемых приборов по каждой группе. Именно эти действия помогут высчитать необходимое сечение кабелей перед тем, как сделать проводку в деревянном доме.

Какой провод использовать для проводки в доме – материал изготовления и сечение

Многие домашние мастера, не имея опыта работ по электромонтажу, стараются проложить кабель с наибольшим возможным сечением, чтобы не ошибиться. Но подобный подход в корне неверен. И сейчас разберемся, каково оптимальное сечение провода и какой материал его изготовления более приемлем.

Маркировка проводов очень важна при монтаже в деревянном доме

Кто-то может сказать, что лучше использовать алюминиевые кабели для проводки в деревянных домах. Они дешевле и довольно просты в монтаже. Возможно это и так, но все же если копнуть глубже, то экономия получается не совсем правильной. Дело в том, что при стоимости в 2 раза большей, у медных кабелей есть два неоспоримых преимущества:

1. Срок службы меди составляет 50-60 лет, в то время, как алюминий с трудом выдерживает 20. К тому же в наше время натуральных алюминиевых кабелей практически нет, в основном сплав, который служит и того меньше.
2. Медь имеет меньшее сопротивление, а значит и сечение алюминиевого провода будет большим при той же мощности, потребляемой приборами.

Из этого можно сделать вывод, что, принимая во внимание повторную замену проводов через 20 лет, экономии никакой не получается, но здесь мы можем только указать характеристики. Решать уже каждому лично.

Для примера можно взять потребляемую мощность в 4 кВт. Для питания такого прибора необходим алюминиевый кабель, сечением 2.5 мм². В то время, как медный – всего 1.5 мм². Из этого уже можно сделать какие-то выводы. Ниже предлагаем ознакомиться с таблицей сечения проводов из расчета по мощности и токовой нагрузки.

Надеемся, что эти данные помогут решить каждому, какой нужен провод для проводки в доме. Ну а для простоты вычисления необходимого сечения кабеля можно воспользоваться программой, которая высчитает все за Вас.

Калькулятор расчета сечения кабеля по мощности



Устройство ввода электропроводки в деревянные дома

Следует сразу отметить, что ввод кабелей в деревянные дома от столба производится только обслуживающей компанией. Домовладелец не имеет права подключения. Так же необходимо проверить все системы на наличие коротких замыканий и неправильных подключений при помощи мультиметра, перед тем, как завести электричество в деревянный дом. Что же касается самого вводного силового щита, то все расключения производит сам домовладелец или нанятый им профессиональный электрик. Конечно, на первый взгляд может показаться, что подключить всю автоматику распределительного шкафа или щита очень сложно, но это не совсем так. Сейчас и разберемся с этим вопросом.

Для начала следует понять, нужна ли установка УЗО, чем отличается устройство защитного отключения от автоматического выключателя. Дело в том, что автомат отключает питание сети при большой перегрузке на линии или при коротком замыкании. УЗО же срабатывает при утечке тока (к примеру, при повреждении изоляции и пробое на корпус) или прикосновении человека к токоведущим частям. Получается, что устройство защитного отключения оберегает от поражения электрическим током, в то время как автомат подобной защиты не предоставляет.

Так выглядит устройство защитного отключения (УЗО)

Многие, узнав эту информацию, полагают, что если в силовом щите установлено УЗО, то на автомат можно не тратиться, но это опасное заблуждение. Дело в том, что устройство защитного отключения реагирует на разность потенциалов, протекающих в нем токов, а именно на утечку такового. Но при этом, если происходит перегрузка по линии или короткое замыкание, УЗО эту проблему не распознает. В этом случае подобное устройство просто сгорает, не отключая питание. В результате – перегрев провода, воспламенение изоляции и пожар. Именно по этой причине каждое УЗО должно быть оборудовано автоматом.

Конечно, в наше время есть устройство, которое совмещает в себе функции как УЗО, так и автомата. И называется оно дифференциальным автоматом. Но слишком большой популярности оно не имеет по одной простой причине. Стоимость его выше, чем у УЗО, но при этом возникает одна проблема. При выходе из строя придется менять полностью дифавтомат, в то время как в варианте УЗО + автомат можно заменить только одно из этих устройств. Но следует знать, что устройство защитного отключения требует особо внимательного монтажа, о котором сейчас мы и расскажем.

А это уже дифавтомат

Нюансы подключения УЗО к домашней электросети

Дело в том, что устройство защитного отключения будет периодически срабатывать без видимых на то причин при следующих ошибках подключения:

1. Заземление нулевого провода после УЗО.
2. При нескольких УЗО в схеме – если ноль или фаза от одного посажена на соответствующие клеммы другого.
3. Неправильном расключении в коробках или розетках (ноль находится в контакте с заземлением).
4. Пробое изоляции, если оголенная жила задевает за корпус бытового прибора.
5. Проход нулевого провода минуя УЗО.
6. Подключение фазного провода на нулевой контакт и наоборот.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Монтаж электропроводки в деревянном доме: ключевые требования, способы монтажа

Натуральное дерево – экологически чистый материал, который отличается низкой теплопроводностью и эстетически привлекательным внешним видом. Деревянные дома идеально вписываются в ландшафтный дизайн эко-стиля. Именно по этим причинам брус или оцилиндрованное бревно всегда пользуются особым спросом в частном строительстве, ведь дом должен быть теплым, красивым, а главное – безопасным. Но как оградить деревянное строение от возможной опасности возгорания, ведь древесина, вопреки всем своим достоинствам – легко воспламеняющийся материал?

Деревянные дома с легкостью вписываются в ландшафтный дизайн, выполненный в экологическом стиле

Содержание статьи

Ключевые требования к электропроводке в деревянных строениях

Деревянный дом отличается повышенной пожароопасностью – это основная его особенность, которую нельзя не учитывать при устройстве такой серьезной коммуникации, как электропроводка. И требования к прокладке электрических кабелей здесь несколько отличаются от норм для бетонных или кирпичных строений.

Исходя из статистики, большинство пожаров в деревянных домах случается из-за ошибок в монтаже электропроводки

По причине частых пожаров, за самостоятельный монтаж электропроводки браться не следует, лучше доверить это дело профессионалам. А знание основных требований поможет грамотно проконтролировать их работу.

Нельзя допускать одновременной работы нескольких мощных электроприборов, подключенных к одному источнику питания

Требования к устройству электропроводки в деревянном строении:

1. В случае короткого замыкания, вероятность возгорания кабеля с переходом открытого пламени на деревянные элементы постройки должна быть полностью исключена.
2. Сечение кабелей и проводов должно соответствовать суммарной мощности потребляемой электроэнергии с достаточным запасом на каждом отдельно взятом участке. Нельзя допускать даже малейшего перегрева проводов или мест их соединений. Это требование также распространяется и на бетонные строения, но для деревянных домов его выполнение обязательно.
3. Электропроводка в доме из бревна или бруса должна быть полностью безопасной и исключать возможность поражения электротоком.

Чтобы электропроводка не билась током, все ее соединения должны быть качественно заизолированы

Вопрос эстетики при устройстве электропроводки в доме из дерева лучше отложить. Не стоит улучшать интерьер в ущерб безопасности.

Видео — Электрика в одноэтажном каркасном доме, надёжная прокладка

Способы монтажа электропроводки в деревянных домах

Электропроводка прокладывается двумя способами – внутренним (скрытым) и наружным (открытым). И различаются эти способы не только степенью видимости проводов.

Наружная проводка должна быть скрыта в защитный кабель-канал

Цены на кабель-канал

Кабель-канал

Монтаж скрытой проводки предполагает использование кабелей большего сечения, чтобы исключить перегорание или короткие замыкания внутри стены. Открытый же монтаж может предусматривать использование гофрированного шланга, который предотвращает возгорание.

Для устройства проводки в деревянных домах уместным будет использование проводов с негорючей изоляцией

С чего начать монтаж проводки: наружные работы и ввод

Любые электромонтажные работы начинаются с составления подробного плана. Если дом на этапе строительства, то местоположение всех узлов и коммуникаций должно быть отражено в заверенном архитектурной фирмой проекте. В случае отсутствия данного документа, его понадобится составить отдельно для электропроводки.

Пример схемы электропроводки в частной деревянной постройке

Правила составления схемы электропроводки предусматривают установку распределительного щита в коридоре, на недоступной для детей высоте. Перед планированием розеток определитесь, где будут находиться особо мощные электроприборы, которые нельзя подключать через удлинители. Стандартная высота установки выключателей – 0,8-1,5 м.

Допустимое расстояние от разных объектов до электропроводки, источников питания и контактных соединений

По правилам эстетики все выключатели и розетки среднего уровня должны находиться на одной высоте. Для розеток верхнего уровня высота должна составлять 1,8-2,1 м, а для нижних источников питания – 0,15-0,3 м.

Все выключатели должны быть легкодоступны. При входе в комнату контактное соединение должно быть расположено со стороны дверной ручки.

Линия электроснабжения может проходить по верхней или нижней части стены, на расстоянии в 0,2 м от ближней горизонтальной поверхности. При составлении разметки важно придерживаться четкой вертикали или горизонтали. Все повороты кабелей должны располагаться строго под прямым углом. При наружной электропроводке это обеспечивает аккуратный внешний вид, а при внутренней – упрощает процесс поиска нужного провода.

Более подробно о распределительной коробке для электропроводки читайте в нашей специализированной статье.

Так, план электропроводки в деревянном доме должен учитывать:

• место расположения мощных электроприборов;
• размещение светильников, электро розеток, щитков, счетчика и выключателей;
• потребляемую мощность в каждой комнате;
• тип электропроводки;
• места расположения кабелей;
• количество контактных соединений;
• сечение кабелей;
• расстояние от проводки до пола, потолка, дверных проемов;
• точные размеры комнат в масштабе.

В кладовых, гардеробных, подвалах и санузлах выключатель устанавливается с наружной стороны помещения

Затем составленный план необходимо согласовать с Госэнергонадзором. Если к проекту не будет претензий, к дому будет подведено электричество в течение 5 рабочих дней

.

Ввод электропроводки в дом

Расстояние от магистрали до домашнего распределительного щитка называется вводом. Это самый ответственный участок работ. Существует два способа, как подвести электроснабжение к дому – подземный и наземный.

Подземный метод считается наиболее надежным, так как кабель полностью скрыт и не может подвергаться воздействиям окружающей среды. Помимо этого, в случае возгорания или короткого замыкания исключена вероятность ущерба. Для деревянных домов рекомендован именно этот способ за счет повышенной безопасности. К тому же, такой способ ввода не портит ландшафтный дизайн. Однако, этот метод довольно затратный. В земле прокапывается траншея глубиной не менее 80 см. В цокольную часть наружной стены заводится толстостенная металлическая гильза.

Ввод коммуникаций вовнутрь дома должен быть предусмотрен еще на этапе заливки фундамента. Вместо металлической гильзы для подвода электрокабеля через фундамент можно использовать защитную гофру из термопластика

Цены на защитную гофру для проводов

Гофра для проводов

Сам кабель необходимо защитить от подземных факторов воздействия (грызунов, влаги, химических реакций, давления корневых систем и т.д.). Для этого используется металлическая труба или гофра. Во избежание коррозии металла в земле, прочную защиту некоторые умельцы дополнительно протягивают через пластиковую гофру. Использование подземного способа уместно на этапе строительства.

Прокладка кабеля по воздуху – способ более выгодный, но менее безопасный

Если дом уже построен, уместным будет второй метод – прокладка кабеля по воздуху. Этот способ в разы дешевле, и проще в выполнении. От ближайшего столба линии электропередач делается отпайка, подсоединяется электрокабель.

Важно! Для выполнения подключения кабеля к магистрали электропередач необходимо вызвать электрика из штата электроснабжающей организации, имеющего спецдопуск. Самостоятельно выполнять отпайку запрещается.

Для подвода электричества к дому рекомендуется использовать кабель типа СИП (самонесущий изолированный провод)

Изоляционный слой такого кабеля сделан из материала, выдерживающего перепады температур, прямое воздействие ультрафиолета, осадки и другие агрессивные воздействия окружающей среды. Под защитным слоем, помимо токопроводящих жил, кабель СИП оснащен стальным тросом, обеспечивающим хорошую натяжку элемента и его прочность.

В случае использования другого типа кабеля, для дополнительной прочности, его рекомендуется закрепить хомутами на несущем тросе, натянутом между домкомом и столбом

Если расстояние от столба электромагистрали до ввода в дом более 20 м, понадобится установка дополнительной опоры. В противном случае большое провисание увеличит нагрузку на электрокабель.

В дом кабель, идущий по воздуху, заводится через отверстие, просверленное в стене. Туда монтируется отрезок металлической трубы. Важно, чтобы на пути проведения кабеля по воздуху не было никаких препятствий в виде деревьев, хозстроений или высоких кустарников.

Установка распределительного щита — пошаговая инструкция

Распределительный щиток – это специальное устройство, предназначенное для удобного и безопасного ввода силового электрокабеля и равномерного распределения электроэнергии. Внутри агрегата находится оборудование, отвечающее за прочное и безопасное соединение проводов, учет потребляемой энергии и нормальное функционирование системы электроснабжения.

Внешний вид распределительного электрического щитка для частного дома

Готовый распределительный щит внешне выглядит, как пластиковая коробка с прозрачней дверцей, шиной заземления и нулем, а также DIN-рейкой, вертикально навешиваемая на стену. Размеры распределительного щитка выбираются, согласно потребностям жильцов и количеству автоматических выключателей (УЗО), которые отвечают за нагрузку.

В среднем для деревянного дома достаточно электрического распределительного щитка на 12-15 модулей

Цены на распределительные щитки

Распределительный щиток

Установка распределительного щитка:

Шаг 1. Сам щит монтируем к стене на высоте, не доступной детям. Если коробка устанавливается в подсобке, оптимальная для него высота – 1,56-1,8 м. Идеальным вариантом является крепление щитка на бетонную или кирпичную плиту.

Комплектация

Шаг 2. С коробки демонтируем дверцу и лицевую часть. Как правило, она закреплена болтами или пластиковыми фиксаторами.

Пустой щиток без дверцы и лицевой части

Шаг 3. Делаем разметку на стене и просверливаем отверстия для крепления щитка.

Подготовление дыр в стене для подвешивания щита

Шаг 4. Заднюю часть щитка прислоняем к подготовленной поверхности и непрочно фиксируем ее саморезами. Выравниваем коробку по уровню и закручиваем метизы до упора.

Установленный электрошиток

Шаг 5. На дин-рейку, на вводе для каждой линии устанавливаем УЗО, счетчик и двухполюсные автоматические выключатели. Правильно монтировать модули по убыванию силы тока. Автоматы соединяем перемычками из фрагментов кабеля.

Распределительный щиток с двумя дин-рейками позволяет выполнить подключение быстрее и легче

После тог как система полностью собрана, рекомендуется промаркировать все модули по группам. Это во многом облегчит процесс эксплуатации.

Видео — Сборка щитка для квартиры

Внутренняя электропроводка

Как говорилось выше, внутри дома электрическая проводка может быть смонтирована также, как и снаружи – двумя способами (скрытым и открытым). Рассмотрим подробнее оба варианта.

Электропроводка открытого типа внутри дома

Открытая или наружная проводка выполняется в трех разных вариациях:

• использование гофрированных электротехнических труб;
• применение электротехнического короба;
• установка кабеля в открытую.

Трубы гофрированные электротехнические для проведения наружной электропроводки

Гибкие гофры для наружной электропроводки сегодня самый распространенный вид защиты кабелей. Изготавливаются гофры из термопластика, который препятствует возгоранию. Через гофру, при необходимости, можно провести не один кабель, а несколько. Это удобно при устройстве дополнительной розетки уже во время активной эксплуатации системы (при внутренней проводке такой возможности нет).

Недостатки гофрированных труб:

• неэстетический внешний вид,
• когда в гофротрубу протягивается кабель, ее практически невозможно закрепить идеально ровно;
• гофротрубы являются хорошими пылесборниками, и не всегда налипшую пыль можно удалить пылесосом.

Электротехнический короб для монтажа наружной проводки внутри дома

Кабель-канал или электротехнический короб выполнен из не поддерживающего горение термопластика. При плавлении атакой материал не выделяет токсических веществ, поэтому применение его для внутренних работ не противоречит санитарным нормам. Кабель-каналы доступны по цене, могут быть выполнены в любом цвете и иметь как одну, так и несколько секций. Внутри секций можно поместить до 3 кабелей, идущих в одном направлении.

С помощью электротехнического короба проводка в деревянном доме выполняется без особых проблем и трудозатрат

Для монтажа электропроводки при помощи кабель-канала не потребуется какого-то особого спецоборудования, приспособлений, инструментов, навыков и опыта. Короб можно сажать на жидкие гвозди или фиксировать при помощи метизов. В уже установленные кабель-каналы прокладывается проводка и скрывается под заглушками.

Недостатки кабель-каналов:

• если вы решите переклеить обои, вам нужно будет демонтировать всю систему;
• в связи с усадкой деревянного дома короба будут деформироваться, сдавливаясь под постоянной нагрузкой, ив конце концов сломаются;
• чтобы аккуратно смонтировать проводку, понадобится множество вспомогательных элементов на примере уголков, поворотов, заглушек и стыков.

Устройство электропроводки при помощи кабель-канала не будет выглядеть уютно. Скорее, это офисный вариант.

Видео — Наружная проводка в кабель канале деревянного дома

Самым оптимальным вариантом для деревянного дома, с точки зрения эстетики, считается наружная проводка, выполненная незащищенным кабелем. Однако, такой монтаж нуждается в дополнительном устройстве асбестовой или металлической прокладки.

Наружная электропроводка с использованием открытого кабеля

Соблюсти все правила электробезопасности и сделать эстетически привлекательный дизайн можно при помощи устройства ретро-проводки. Специальный кабель фиксируется на керамических изоляторах, также используются оригинальные розетки и выключатели наружного типа.

Ретро-проводка с использованием специального кабеля

Скрытая проводка

Такой вариант для деревянного дома специалисты использовать не рекомендуют, так как он значительно повышает пожарную опасность здания. Но если по каким-либо причинам соблюсти это правило не удается, его можно обойти, усилив соблюдение норм и требований пожарной безопасности при прокладке проводов.

Устройство скрыто проводки имеет два варианта, но оба они довольно затратны. И такой монтаж обойдется значительно дороже предыдущего варианта.

Металлические трубы для скрытой проводки

Использование металлических труб хорошо тем, что при каком-либо возгорании или коротком замыкании, кабель надежно защищен и пламя не распространится на деревянную конструкцию. Укладываются трубки во внутренних полостях, скрывая за облицовкой потолков и стен. Второй вариант – прокладка труб в высверленные каналы в поверхности стен.

Для устройства внутренней проводки с помощью труб лучше использовать оцинкованный материал, так как он меньше поддается коррозии. Через трубы протягиваются кабели, затем кожухи вместе с проводами, крепятся в подготовленных штробах.

Важно! При протяжке кабеля в трубу его можно повредить об острые края кожухов. Чтобы этого избежать – используйте пластиковые заглушки.

Трубы из меди и алюминия считаются самыми технологичными. Они пластичны, легки и не поддаются коррозии. Это особенно актуально, так как помогает значительно сэкономить на или приобретении поворотов или трубогиба.

Монтаж проводки под штукатурку предусматривает использование глины

Под штукатурку в современных строениях из древесины проводку укладывают все реже из за кропотливости работы:

1. На деревянную поверхность крест-накрест набивается дранка из тонких реек.
2. Сверху накидывается слой глины толщиной от 100 мм.
3. Кабели протягиваются через гофрированные трубы и монтируются к стене.
4. Сверху все это скрывается еще одним слоем глиняной штукатурки.

Такой способ был актуален несколько десятков лет назад и пользовался особой популярностью, так как дома, как правило, строили из сруба или железнодорожных шпал.

Устройство скрытой электропроводки в деревянных домах по пустотам запрещено даже с использованием защитных гофр.

Заземление

Современное оснащение типового частного дома не обходится без таких мощных электроприборов, как водонагреватель, стиральная машина, электрический котел, холодильник, морозильная камера и т.д. Установка электротехники с металлическим корпусом предполагает наличие системы заземления.

Устройство заземления в доме

Пошаговая инструкция по устройству заземления

1. Подготавливаем три металлических стержня, сечением 3 см.
2. Выкапываем от дома траншею глубиной 0,3 м по форме равностороннего треугольника, как показано на рисунке выше. Длина каждой из сторон – 1 м.
3. Внутрь траншеи помещаем арматуру, угловые соединения объединяем сваркой.
4. К углу, который ближе к дому, привариваем петлю и крепим при помощи винтового соединения стальной прут сантиметровой толщины.
5. Прут прокладываем в траншею, ведущую к дому, и соединяем его с заземляющим модулем электрического распределительного щитка.

При устройстве скрытой проводки, окончательно прятать ее в стены рекомендуется после полной проверки работоспособности системы

Цены на различные виды дифавтоматов

Дифавтомат

На заключительном этапе остается проверить работоспособность всей системы.

Если вы не уверены в своих возможностях, лучше для монтажа проводки воспользуйтесь помощью квалифицированного специалиста. Электропроводка в деревянном доме имеет свои особенности, связанные с дальнейшей безопасностью ее эксплуатации.

Видео — Электропроводка в деревянном доме

Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

[contents]

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля. Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо изучить нормативные документы.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА — ТОЧКИ ЭЛЕМЕНТОВ

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность коррозии труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывает нескольких цветов) и керамические изолирующие стаканы совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от витого металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны осуществляться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип проводки и способ установки
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах ** или с футеровкой из негорючих материалов ***
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудновоспламеняющихся материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

---

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

---

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Цветочный контейнер своими руками из дерева — чертеж Как сделать деревянную емкость для …

Растворы для обработки и опрыскивания рассады вручную Как приготовить растворы для рассады …

Как заработать на вредителях сада и огорода своими руками — народные Средства Настои и отвары от вредителей…

Укладка доски пола — таблица расчета Как рассчитать толщину досок и …

Как помочь деревьям после: урагана, града, ливня и жары: таблица памятка ЭЛЕМЕНТ В САДЕ: ИСКЛЮЧЕНИЕ ПОСЛЕДСТВИЙ …

Современные источники света вместо лампочек Чем осветить дом вместо лампочек …

Лесные угодья — заготовки и смеси своими руками Как подготовить листовую землю + …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрические символы используются на планах электропроводки дома, чтобы показать местоположение, контрольную точку (точки) и тип электрических устройств, необходимых в этих местах. Эти символы, нанесенные поверх плана этажа, обозначают розетки освещения, розетки розетки, розетки специального назначения, розетки вентиляторов и выключатели.

Рекомендации по базовой электропроводке в вашем доме и подобных местах (на изображении: пример плана электропроводки — щелкните, чтобы развернуть)

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенными огнями или розетками.

Существует довольно много символов, используемых для обозначения устройств, используемых в домашней электропроводке, но некоторые из них очень похожи, , поэтому следует соблюдать осторожность при работе с ними !

Рекомендации по прокладке электропроводки вокруг вашего дома или в других местах

«Розетка» — это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование. Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки — это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения — это розетка, предназначенная для прямого подключения к патрону лампы, светильнику ( приспособление) или потолочный вентилятор.

Есть и специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.

Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач.Перед тем, как войти в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Двойные розетки

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , выключатели и приборы .

Основные рекомендации по прокладке электропроводки вокруг вашего дома ,

Типы систем электропроводки и методы электропроводки

Способы электропроводки и различные типы систем электропроводки

Что такое электропроводка?

Электропроводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту — это особая конструкция опоры электросети для непрерывного электроснабжения.

Методы систем электропроводки w.rt Подключение

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от щитка счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известный как Электропроводка) может выполняться двумя способами:

• Система шарнирных коробок или тройников
• Петлевые системы

Обсуждаются они следующим образом:

Соединительная коробка или тройник или система стыков

При этом способе подключения соединения с приборами выполняются сделаны через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, что, поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

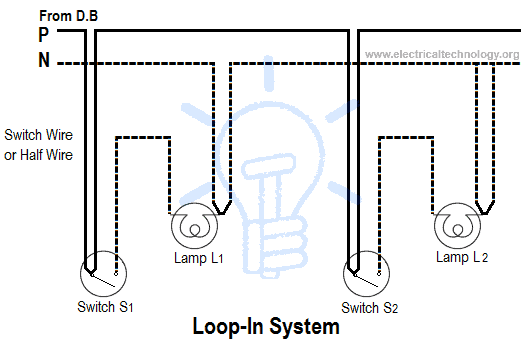

Петельная или кольцевая система

Этот метод подключения повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, так что каждым из приборов можно управлять индивидуально. Когда требуется подключение к свету или выключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова перенося вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазные или линейные проводники замкнуты либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества петлевого метода подключения

• Не требует соединительных коробок и, таким образом, экономится деньги.
• Внутри петлевые системы, стыки не скрываются под полом или в кровельных пространствах.
• Обнаружение неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.

Недостатки петлевого метода подключения

• Требуемая длина провода или кабелей больше, а падение напряжения и потери в меди, следовательно, больше
• Замкнутое соединение — в переключателях и патронах обычно затруднено.

Связанные сообщения:

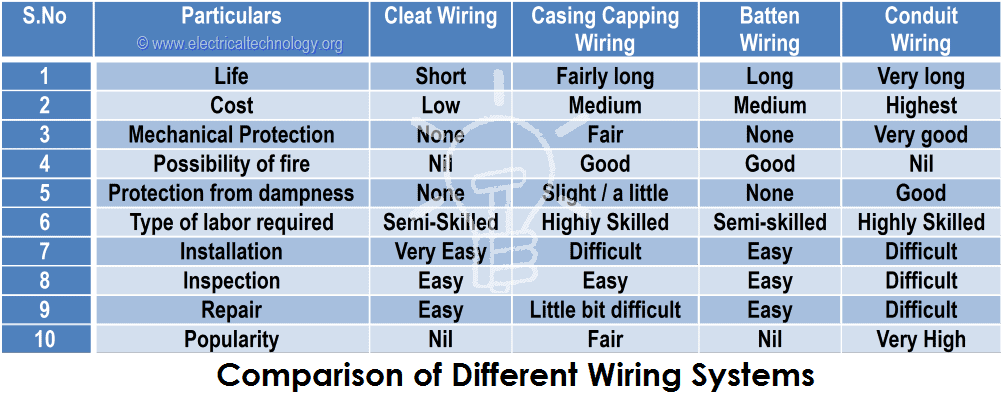

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

• Проводка с зажимом
• Деревянный кожух и заглушка проводки
• CTS или TRS или ПВХ проводка в оболочке
• Проводка в свинцовой или металлической оболочке
• Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с инструкциями по монтажу труб (где стальные и ПВХ трубы используются для подключения и установки проводки).

• Поверхностный или открытый Тип кабелепровода
• Встраиваемый или скрытый или подземный кабелепровод

Проводка с перемычкой

Эта система проводки состоит из обычных проводов с изоляцией VIR или ПВХ (иногда с оболочкой и погодостойким кабелем), сплетенных и составных держится на стенах или потолке с помощью фарфоровых планок, пластика или дерева.

Кабельная разводка — это временная разводка, поэтому она не подходит для жилых помещений.В настоящее время прекращено использование кабельной системы.

Преимущества клеммной проводки:

• Это простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или в армейском кемпинге
• Поскольку кабели и провода кабельной проводки находятся в открытый воздух, поэтому неисправность в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки Cleat прост и удобен.
• В этой системе проводки можно легко выполнить настройку e.грамм. переделки и дополнения.
• Осмотр легкий и простой.

Недостатки клеммной проводки:

• Внешний вид не так хорош.
• Зажимную проводку нельзя использовать для постоянного использования, потому что через некоторое время может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.

• это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
• его можно использовать только при 250/440 Вольт при низкой температуре.
• Всегда существует риск возгорания или поражения электрическим током.
• Его нельзя использовать в важных и чувствительных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Связанные сообщения:

Электропроводка кожуха и колпачка

Электропроводка обсадной колонны и колпачка была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и оболочки.Кабели, используемые в такой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. кожух (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества проводки в оболочке:

• Это дешевая система проводки по сравнению с системами проводки с оболочкой и кабелепроводами.
• Это прочная и долговечная система электропроводки.
• Эту систему проводки можно легко настроить.
• Если фаза и нейтральный провод установлены в отдельные гнезда, ремонт будет несложным.
• Долговечность в полевых условиях за счет прочной изоляции крышки и кожуха.
• Защищена от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.

Недостатки Электропроводка кожуха:

• Существует высокий риск возгорания в системе электропроводки кожуха и кожуха.
• Не подходит для кислотных, щелочных и влажных условий.
• Дорогой ремонт и требуется больше материалов.
• В современном материале сложно найти материал.
• Белые муравьи могут повредить деревянную обшивку и покрытие.

Связанные сообщения:

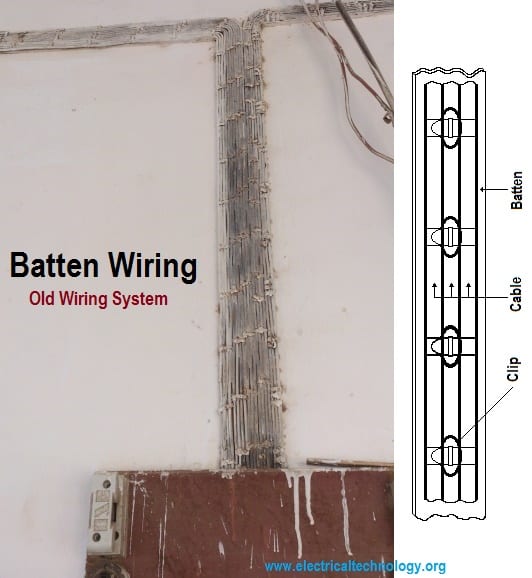

Batten Wiring (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этой проводке. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них незначительно влияет смазочное масло. Кабели TRS укладываются на хорошо выдержанную и прямую обрешетку из тикового дерева толщиной не менее 10 мм.

Кабели удерживаются на деревянной обрешетке с помощью зажимов из луженой латуни (пряжка), уже закрепленных на обрешетке латунными штифтами и разнесенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества электромонтажных работ

• Монтаж проводки прост и удобен
• дешев по сравнению с другими системами электропроводки
• Парафраз — это хорошо и красиво
• Легко ремонтировать
• прочно и долго
• Эту систему проводки можно легко настроить.
• меньше вероятность утечки тока в системе проводки реек.

Disad Преимущества проводки латеной

• Нельзя устанавливать в условиях влажности, химических воздействий, открытых и открытых площадок.
• Высокий риск образования пихты
• Небезопасен от внешнего износа и погодных воздействий (поскольку провода хорошо видны для тепла, пыли, пара и дыма.
• Тяжелые провода нельзя использовать в системе проводки через планки.
• Подходит только для напряжения ниже 250 В.
• Нужно больше кабелей и проводов.

Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как в проводке TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной проводки в зависимости от установки трубы

• Поверхностная проводка кабелепровода
• Скрытая кабельная проводка

Поверхностная кабельная проводка

Если кабелепроводы установлены на крыше или стены, это известно как поверхностная проводка кабелепровода.при таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытая проводка кабелепровода

Если кабелепроводы скрыты внутри стеновых щелей с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. не обращая внимания, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, а кабели VIR или ПВХ затем протягиваются с помощью Провод GI размером примерно 18SWG.

В системе кабельной разводки трубы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стальных труб. Электропроводка — это профессиональный способ электромонтажа здания.В бытовой электропроводке в основном используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем прикручивания кабельной трубы из ПВХ к стене, а затем пропускания кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной разводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

• Металлический трубопровод
• Неметаллический трубопровод

Металлический трубопровод:

Металлические трубопроводы изготовлены из стали, которые очень прочны, но также дороги.

Есть два типа металлических трубопроводов.

• Кабелепровод класса A: кабелепровод низкого диаметра (канал из тонкослойной стали)
• Кабельный канал класса B: канал высокого диаметра (канал из толстого стального листа)

Неметаллический трубопровод:

Твердый канал из ПВХ в настоящее время используется как неметаллический трубопровод, который гибкий и легко сгибается.

Размер кабелепровода:

Стандартные трубопроводные трубы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем кабельной разводки

• Это самая безопасная система электропроводки (скрытое отжимание кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки кабелепровода)
• Отсутствие риска механического износа и пожара в корпусе металлических труб.
• Можно легко выполнить настройку в соответствии с будущими потребностями.
• Ремонт и обслуживание просты.
• Нет риска повредить изоляцию кабеля.
• защищен от коррозии (в случае трубопровода из ПВХ) и риска возгорания.
• Может использоваться даже в условиях повышенной влажности, химического воздействия и задымленности.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Это надежная и популярная электромонтажная система.
• устойчивая и долговечная система электропроводки.

Недостатки систем кабельной разводки

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб Тройники и колена и т. Д.
• Очень сложно найти дефекты проводки.
• установка не проста и не проста.
• Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
• Очень сложно организовать дополнительное подключение в будущем.

Сравнение различных систем электропроводки

Ниже приводится таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки на следующих постах., Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Связанное сообщение:

.Схема подключения

— все, что вам нужно знать о схеме подключения

Что такое электрическая схема?

Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Также они пригодятся при ремонте.

энтузиасты используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью схемы подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Как нарисовать принципиальную схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настраивайте сотни электрических символов и быстро вставляйте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют при необходимости быстро изменять их размер или вращать.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть линию правой кнопкой мыши, можно изменить цвет или толщину линии, а также при необходимости добавить или удалить стрелки. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Дополнительно .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Щелкните Set Line Hops в SmartPanel, чтобы показать или скрыть линейные переходы в точках пересечения. Вы также можете изменить размер и форму хмеля. Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов.На схемах подключения показано, как соединяются провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы электрических схем

Если линия, касающаяся другой линии, имеет черную точку, это означает, что линии соединены.Когда несвязанные линии показаны пересекающимися, вы увидите переход между линиями.

Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который можно включать и выключать. Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, отходящими на ее конце, очень похожая на настоящую антенну.

• Провод, токопроводящий
• Предохранитель, отключается, когда ток превышает определенную величину
• Конденсатор для хранения электрического заряда
• Тумблер, останавливает ток при открытии
• Кнопочный переключатель, мгновенно разрешает прохождение тока при нажатии кнопки, прерывает ток при отпускании
• Аккумулятор, накапливающий электрический заряд и генерирующий постоянное напряжение
• Резистор, ограничивает ток
• Провод заземления, используемый для защиты
• Автоматический выключатель, используемый для защиты цепи от перегрузки по току
• Индуктор, катушка, создающая магнитное поле
• Антенна, принимает и передает радиоволны
• Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
• Лампа, излучает свет при протекании тока через
• Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
• Микрофон, преобразует звук в электрический сигнал
• Электродвигатель
• Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
• Наушники
• Термостат
• Электрическая розетка
• Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — это посмотреть на некоторые примеры электрических схем.

Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

,
