Содержание

прижимы и упоры своими руками

Обработка заготовок на столярном верстаке будет удобной при использовании различных приспособлений, фиксирующих детали на поверхности стола. Своими руками реально сделать как простейшие упоры и прижимы, так и универсальные системы, позволяющие закреплять заготовки любых конфигураций.

Простые деревянные упоры для столярного верстака - чертеж, пример

Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.

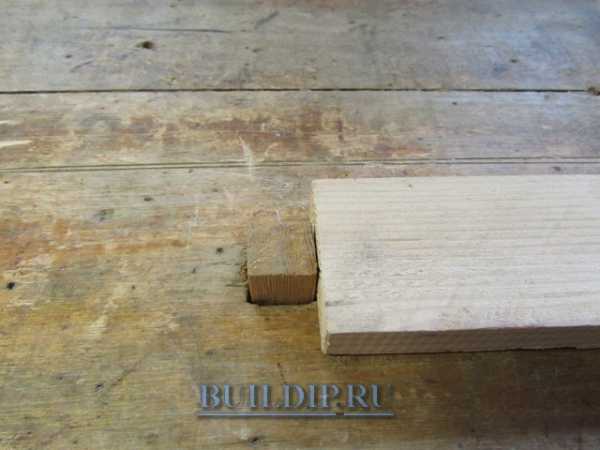

Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.

В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.

Как сделать упор с круглым стержнем

Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.

Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.

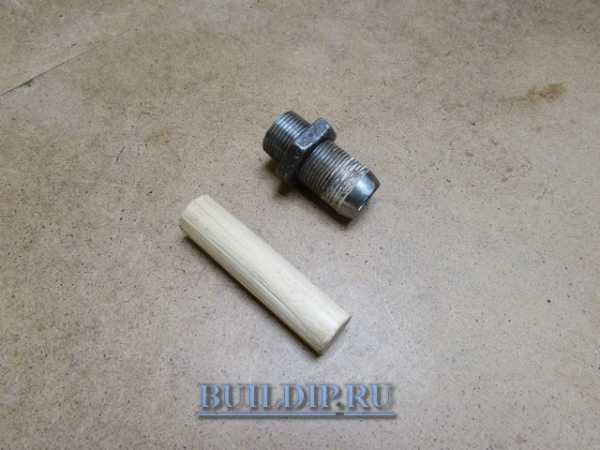

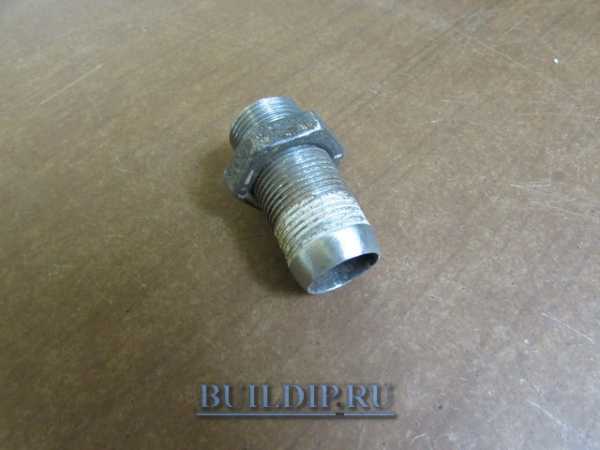

Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.

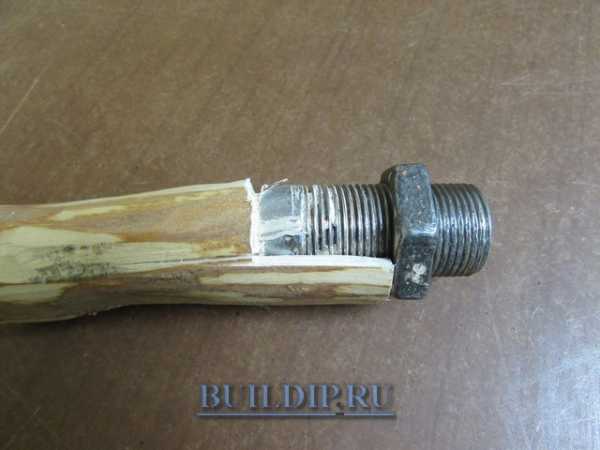

Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.

Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.

Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

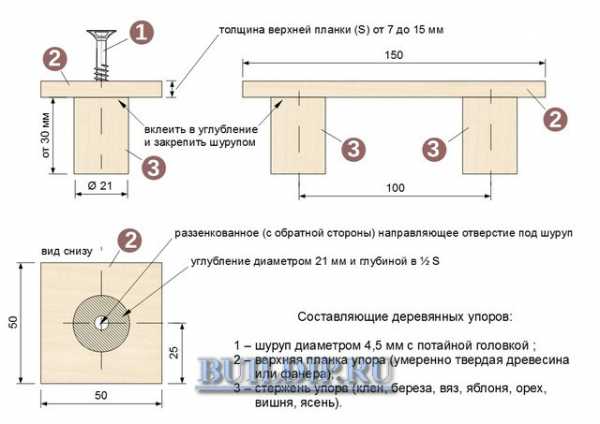

Чертеж верстачных упоров из древесины.

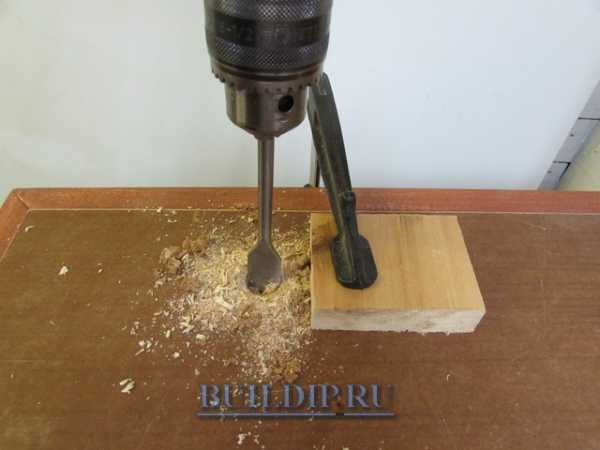

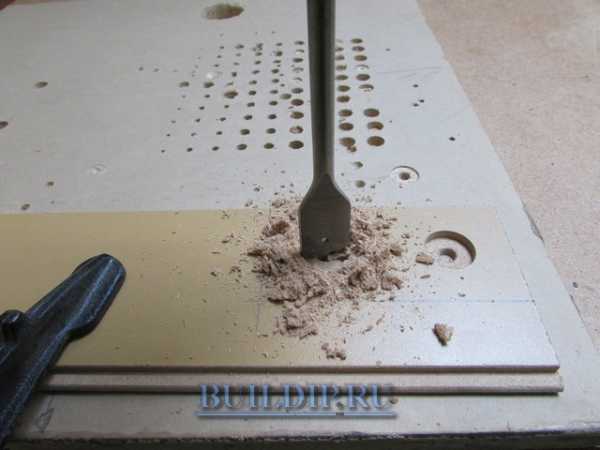

Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

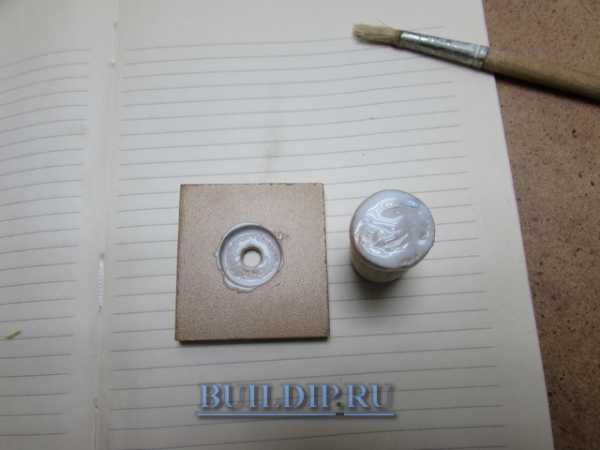

Нанесите столярный клей на стержень и в углубление.

Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.

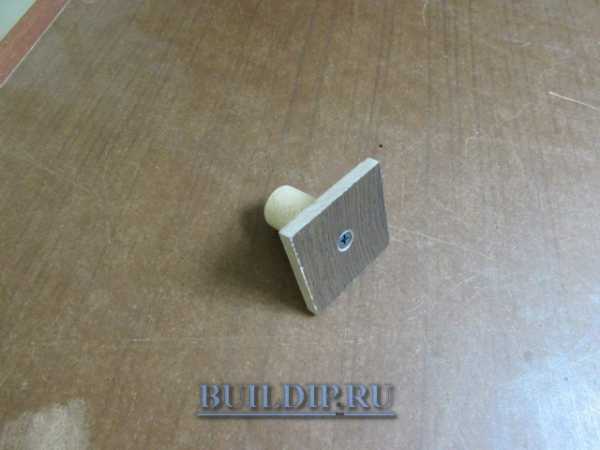

Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея.

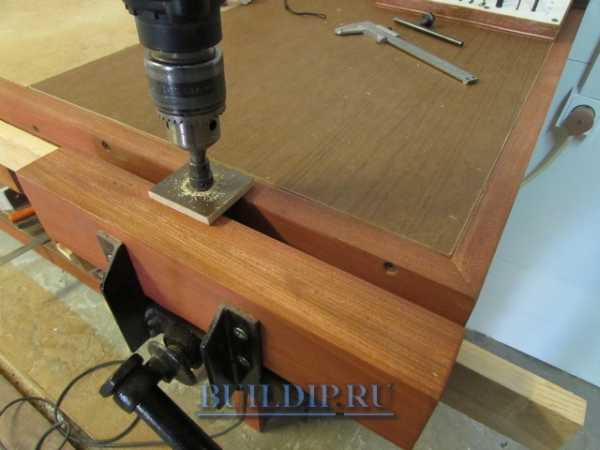

Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.

 Как сделать упор для распила досок

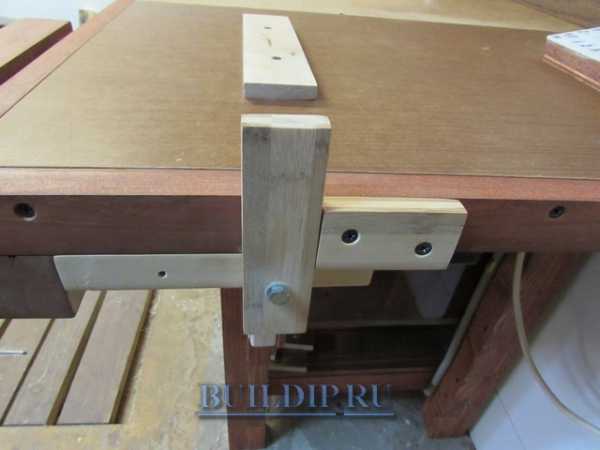

Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.

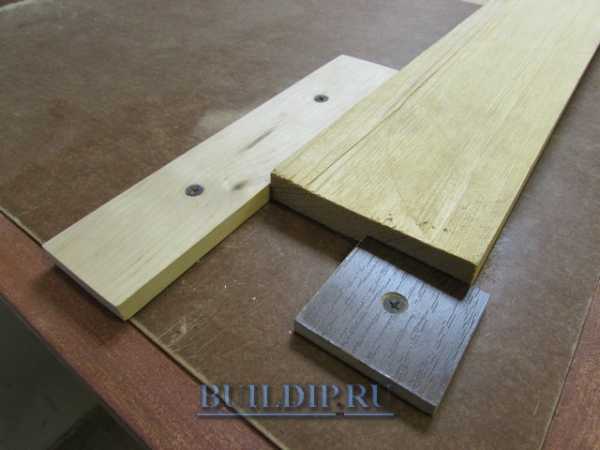

Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.

Схема бокового упора.

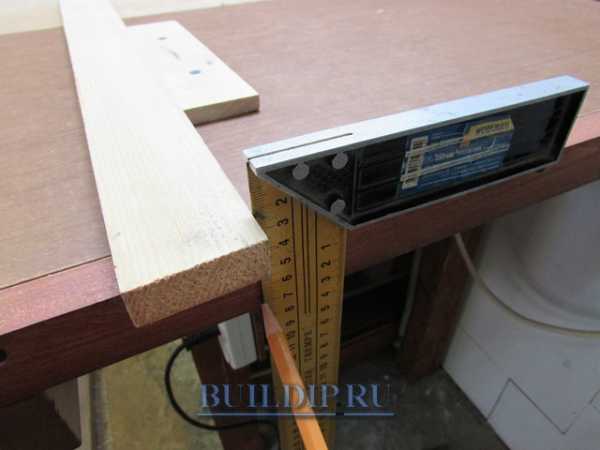

Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.

Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.

Универсальные верстачные прижимы

Подвижные крепления позволяют фиксировать на столярном верстаке различные заготовки и съемные рабочие панели. Прижимы передвигаются во врезанных заподлицо с поверхностью стола металлических направляющих с т-образным желобком (Т-слотах), которые могут быть алюминиевыми или стальными.

Схема прижимных приспособлений.

Как сделать направляющие своими руками

Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.

Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.

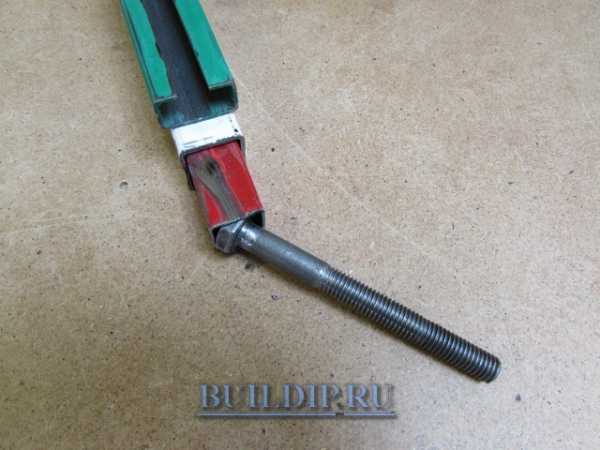

Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.

Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.

Как врезать направляющие в столешницу

Используйте ручной фрезер для выборки углубления в столешнице. Если врезаемый профиль шире фрезы, делайте паз за два подхода.

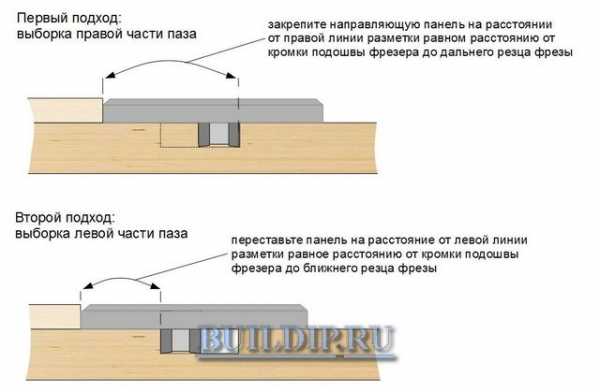

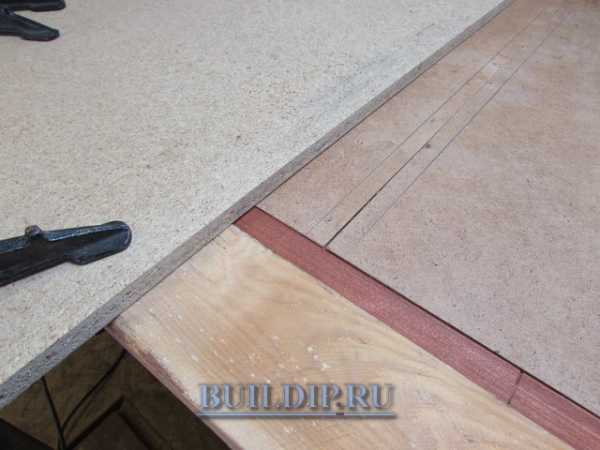

Начертите на поверхности разметку и установите параллельно ей ровную панель. Для предотвращения сколов при выходе фрезы прикрепите вплотную к торцу деревянную рейку.

Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.

Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.

Закрепите направляющие шурупами, сделав в металле углубления под шляпки.

Как сделать простую прижимную планку

Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.

Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.

Чертеж заготовок прижимной планки.

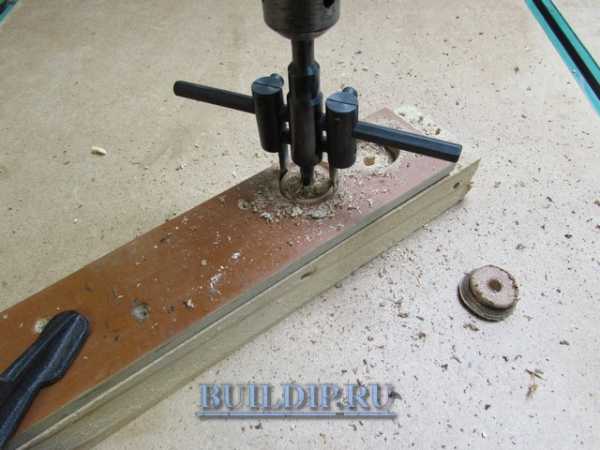

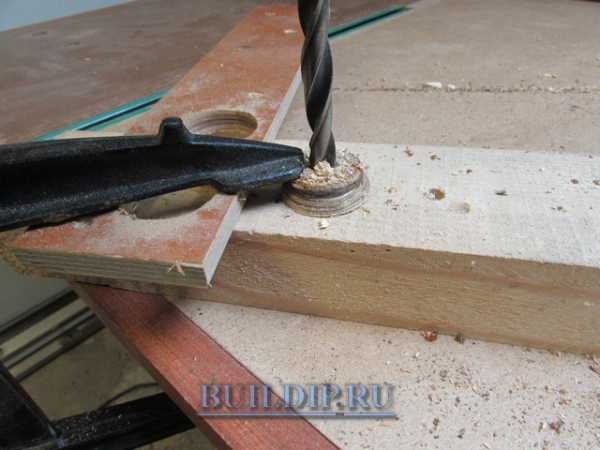

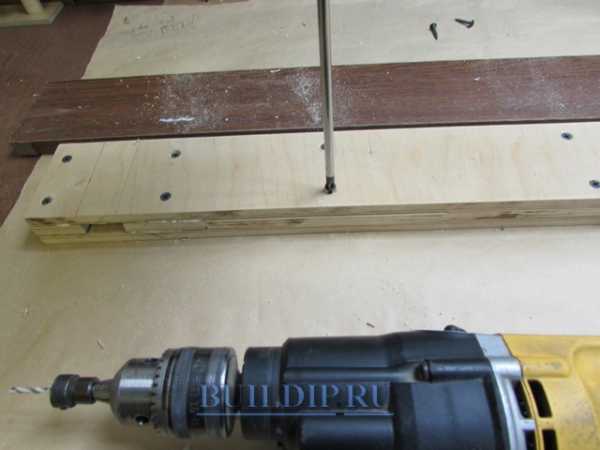

Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.

Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.

Аккуратно рассверлите в них отверстия под болты.

Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.

Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.

Как сделать прижимные скобы из фанеры

Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.

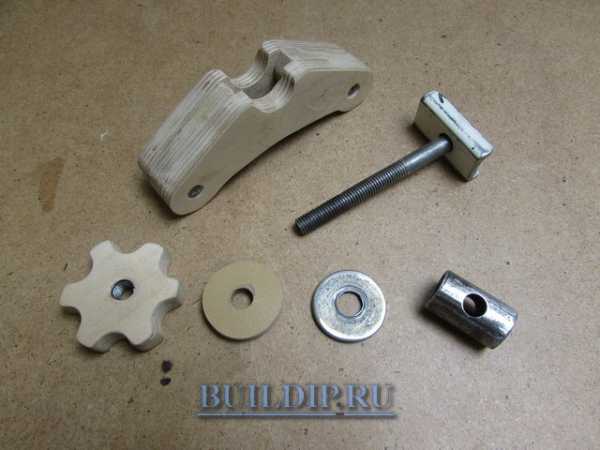

Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.

Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.

Порядок изготовления шаблона

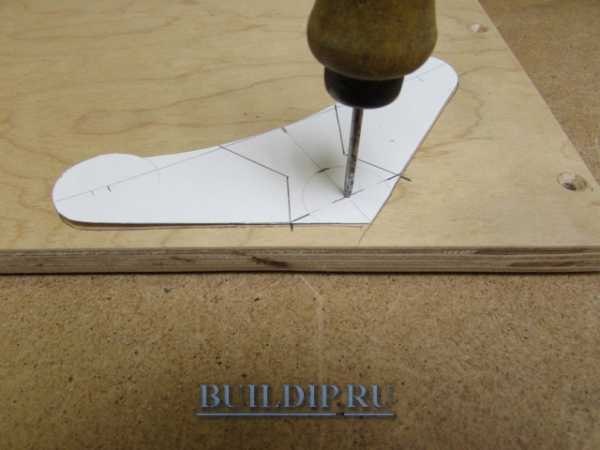

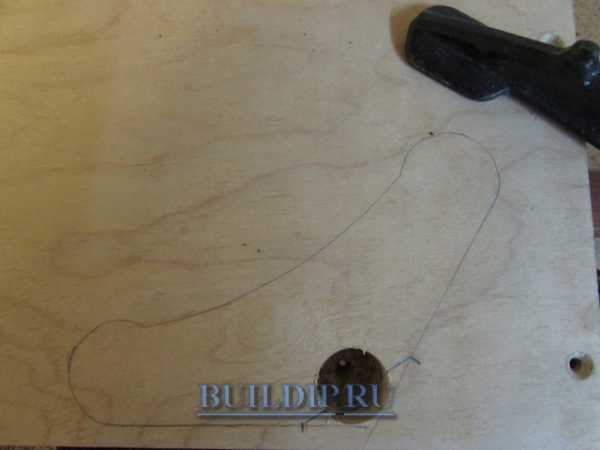

Обведите шаблон на фанере и отметьте шилом центр сверления.

Сделайте отверстие перовым сверлом диаметром 22 мм.

Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов. Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям.

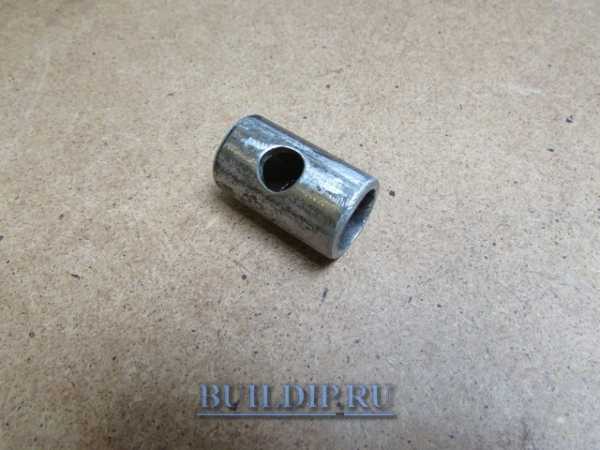

Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.

Соберите прижим, подложив под гайку шайбы.

Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.

Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.

Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.

Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.

buildip.ru

изготовление по чертежу устройства для дома и дачи

Хорошему хозяину нужен небольшой уголок для работы. Качественная обработка деревянных, пластмассовых и других изделий возможна на столярном верстаке. Оборудование хорошей марки недёшево, а китайское — ненадёжно. Поэтому многие мастера решают такую проблему самостоятельным изготовлением универсального рабочего стола с необходимыми приспособлениями.

Ошибки при проектировании верстака

При планировании рабочего уголка большинство домашних мастеров ориентируются на увиденные где-то образцы верстачных изделий и загораются желанием повторить их и даже улучшить. Такое стремление приводит иногда к некоторым существенным промашкам:

  1. В качестве первой из них можно привести излишнюю массивность приспособления. Порой кажется, что такие изделия предназначены не для периодической работы с домашними обиходными предметами и не слишком крупными заготовками, а для трёхсменной обработки деталей для солидной техники вроде тракторов или танков. Места такие верстаки занимают немало, а временные и трудовые затраты на них- как на хорошее заводское оборудование. К тому же конечная стоимость изделия может превысить цену неплохого фирменного продукта.
  2. Второй ошибкой является недооценка устойчивости и небольших вибраций, которые существенно осложняют работу на таком столе. В первую очередь это относится к устройствам на железных основаниях.
  3. Третий промах — слепое копирование готовых изделий. Каждое рабочее место сугубо индивидуально и должно проектироваться с учётом потребностей определённого человека и его физиологических габаритов. К тому же излишняя функциональность тоже приводит к удорожанию изделия.

Составные части рабочего стола

Большинство столярных деревянных верстаков состоят из таких деталей:

  • Подверстачье. Является станиной рабочего стола и гарантирует надёжность и комфортные условия труда.
  • Верхняя часть или крышка. Она изготавливается ячеистой либо в форме лотка в целях придания жёсткости всей конструкции.
  • Дополнительное оборудование в виде полок, гнёзд, тисков и других приспособлений для удобства в работе.
  • Фартучный пояс под размещения принадлежностей. Когда верстак стоит у стены, без фартука можно обойтись, разместив их прямо на ней — либо заменить его имеющимся старым стеллажом или тумбочкой.

Столешницу для столярных приспособлений своими руками изготавливают монолитной из твёрдых пород дерева. Она склеивается из нескольких слоёв фанеры. С целью уменьшения вибрации она всегда монтируется на постель — подкладку из мелкослойных пород. Подложка не должна иметь дефектов типа сучков. Для функциональности её делают чуть большей площади и употребляют как полку.

Подверстачье собирается из нескольких секций с применением сырья, использованного при производстве крышки. Это практичная модификация для перестановок и переездов. Постройка рабочего столярного стола начинается с основания.

Составление чертежа столярного верстака

До начала монтажа необходимо учесть множество особенностей и нарисовать чертёж столярного верстака своими руками или подобрать подходящий.

Для домашних рабочих столов имеются типовые габариты.

Они не строго обязательны, подбор осуществляется по личным предпочтениям и размерам:

  • Длина — не менее 180 сантиметров. Для работы нужен простор.
  • Ширина рабочей поверхности — 90 ± 10 сантиметров. Примерно равна площади мастерской.
  • Высота верстака — 80 ± 10 (с учётом толщины крышки). Главный ориентир — рост пользователя. Работать согнувшись или вытянувшись неудобно и вредно для здоровья.

Нужно учесть число и форму полок: делать ли их открытыми или как ящички. Предусмотреть необходимость дополнительных элементов надобно до начала постройки. Для работы с заготовками разной величины надо сделать ограничители и продумать под них фиксаторы. Крепление обрабатываемых материалов производится при помощи тисков, которым тоже нужно определить место.

Установочное пространство выбирается по уровню освещения в мастерской. По мере необходимости проектируется монтаж осветительных приборов. Расположение всех дополнительных приспособлений придётся сделать в зеркальном отражении, если рабочая рука у хозяина левая.

Виды и конструкция столярных столов

Весь самодельный домашний инвентарь для мастерских подразделяется на три категории:

  • Передвижные рабочие столы весом не более 30 килограмм, размерами 1 тыс. на 700 миллиметров (длина и ширина). Производятся с частичным применением металлической полосы и используются для обработки малогабаритных деталей и предметов из дерева. Это великолепный вариант для тесных мастерских, балконов и дач. Часто они бывают складными. Для таких целей возможна переделка ненужного письменного стола.
  • Столярные верстаки, надёжно закреплённые в определённом положении и не перемещаемые в течение производственного процесса, относятся к стационарным. Такие столы дают возможность работать с заготовками невзирая на их габариты. Подобное оборудование устанавливается в соответствующих помещениях и не подвергается внешним воздействиям.
  • Составные станки наиболее сложны в производстве, но являются самыми практичными. Такое оборудование переналаживается по мере изменения специфики выполняемой работы, нужно только поменять часть верстака. Монтаж раскладного устройства происходит разборным крепежом.

Материалы и оснастка для постройки

Для изготовления самодельного верстака понадобятся брус и доски. Они должны быть одного размера и тщательно обработаны. Это облегчит сборку основания станка, его устойчивость и прочность.

Крепление деталей происходит болтовыми соединениями и клиньями, которые свяжут раму основания. Таким образом, получится надёжная и в то же время функциональная конструкция.

В творческом процессе не обойтись без небольшого набора инструментов и приспособлений:

  • Электродрель с простыми и перьевыми свёрлами.
  • Болты, гайки, саморезы для мебели.
  • Ручная ножовка или дисковая пила.
  • Угольник столяра.
  • Строительный уровень.
  • Столярные струбцины. Они должны обеспечивать плотное и надёжное сжатие фанерных листов. При неимении таких можно обойтись китайскими зажимами в большем количестве.

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

  • Тщательная шлифовка каждой детали.
  • Верный подбор пропитки для древесины. Это защитит верстак от гниения и насекомых — короедов.
  • Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины. Помещение для этого должно быть сухим и хорошо проветриваемым.

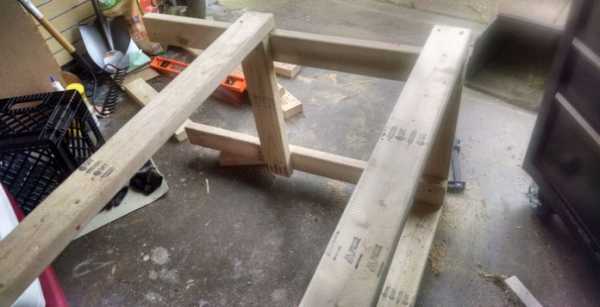

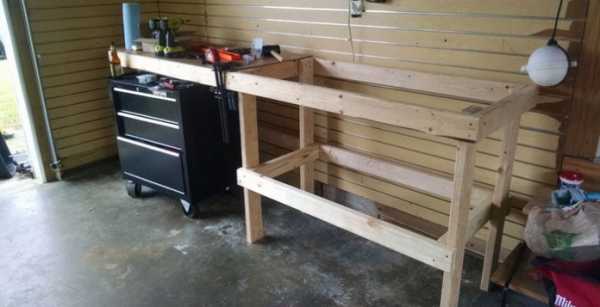

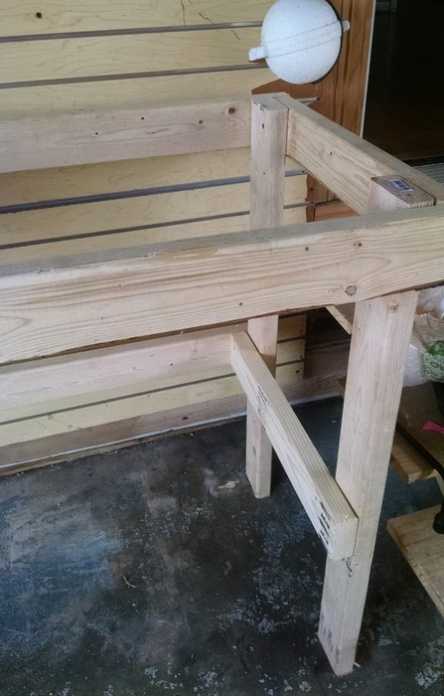

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Дополнительные вертикальные и горизонтальные перемычки укрепят устойчивость надёжность конструкции.

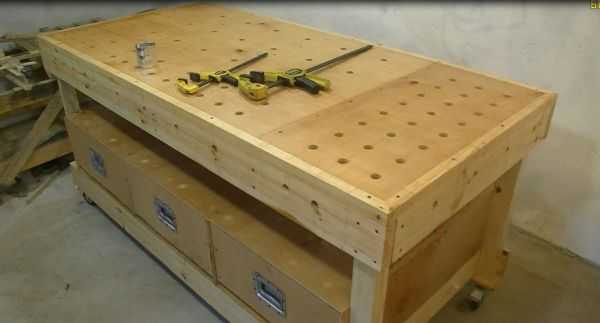

Установка столешницы

Рабочая плоскость является самой нагружаемой компонентой столярного верстака. Значительная часть ударов приходится именно по ней и ничего удивительного нет в том, что из строя она выходит раньше других составляющих.

Поэтому рекомендуется предусмотреть съёмную конструкцию крышки. Для этого столешница крепится к станине металлическими уголками.

После окончательной сборки её дополнительно шлифуют и пропитывают олифой или специальным маслом.

Если верхняя часть изготавливается не из листов фанеры, а из досок, особое внимание нужно уделить их подгонке. Для этого боковые торцы их надо тщательно отшлифовать во избежание образования щелей.

Между собой доски скрепляются рейками на саморезах. Перед соединением последних неплохо было бы выбрать пазы для устойчивой фиксации.

Оснащение рабочего места

Количество дополнительных приспособлений и их функциональность определяются до начала процесса изготовления, так как вносить изменения по ходу постройки нежелательно из-за возможных корректив конструкции и недостатка материалов для них.

Способов получения оснастки несколько. Например, тиски можно приобрести в магазине и просто зафиксировать на верстаке. То же самое касается всевозможных полок и ящиков.

Однако если такое оборудование изготовлено самостоятельно, оно будет удовлетворять всем предъявляемым к нему требованиям, и выполнение домашних работ с таким оснащением не будет в тягость.

Если мужчина немного умеет работать ручными инструментами и проявляет интерес к самостоятельной работе с деревом, хлопоты по созданию удобного и многофункционального рабочего места не вызовут больших затруднений. Тем более множество образцов и советов о том, как сделать верстак для плотника и столяра, можно увидеть в интернете.

Всегда есть возможность не слепо копировать готовые изделия, а вносить в конструкцию и оснащение что-то своё. Главное — правильно оценить необходимость подобных новшеств и собственные способности.

pochini.guru

каковы стандартные размеры и чертеж, стоит ли делать из дерева, какие требования к универсальной модели

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

Виды: простой, мобильный, составной, универсальный

Итак, что же такое «столярный верстак»? Это устойчивый, добротный стол (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

  • простой стационарный (плотницкий)– его конструкция довольно примитивна и над созданием такого экземпляра не придется заморачиваться. Вот только есть одно «НО».

    Ваше сооружение будет «привязано» к одному месту и впоследствии вы не сможете сдвинуть громоздкую конструкцию даже на малое расстояние. На данной поверхности вы с легкостью сможете обработать массивные деревянные заготовки и тяжелые доски с брусьями;

  • мобильный – эдакий мини-вариант «скромных» размеров (70х80), весом до 40 кг. На нем вмещаются лишь некрупные предметы, требующие мелкого ремонта. Детали закрепляются деревянными зажимами;
  • составной – наиболее сложный вариант, смастерить который в домашних условиях будет практически невозможно. Он состоит из многих схемных частей. Такую конструкцию можно уменьшить в размерах за счет небольшой толщины материала. Облегчат транспортабельность и складные ножки с откручивающейся столешницей. Любому столу спустя какое-то время свойственно расшатываться. Так вот, в складном изделии можно просто затянуть монтажные болты, не беспокоясь над укреплением шурупами и гвоздями;
  • универсальный – пригож для работ, как с деревом, так и с металлом. Столешницу укрепляют металлической лентой, присутствуют металлические зажимы.

Дерево или металл?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует задуматься, из какого материала он будет изготовлен. Деревянная основа будет уместна, если предполагаемая рабочая зона не будет занимать много места.

Идеальным вариантом для столешницы будет ламинированное ДСП или прессованная фанера. Для стационарного образца подойдет комбинация оструганных деревянных досок и металла.

Совет: для основы хорошо подойдет и старый ненужный стол, либо качественная дверь, выполненная из цельного полотна.

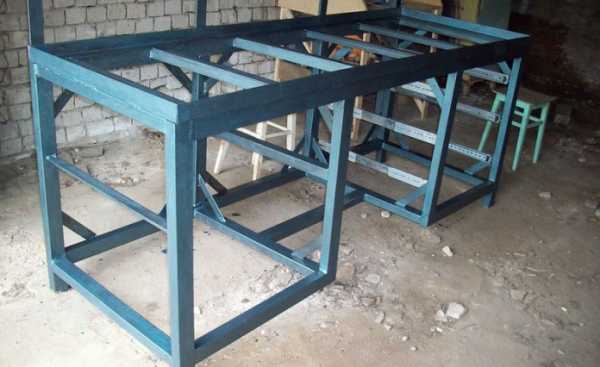

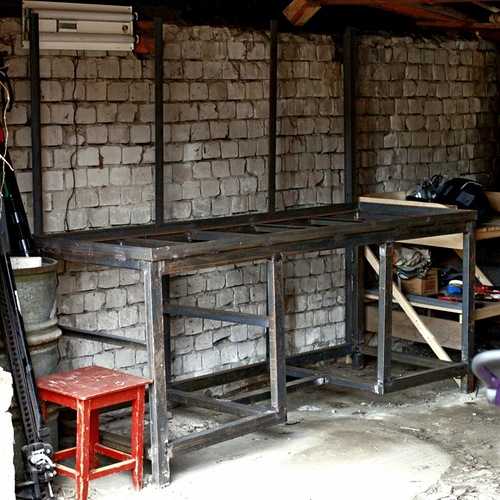

Нежелательно делать верстак из металла, приемлемым компромиссом будет деревянные крышка и каркас с металлической обшивкой.

Лучше всего использовать не один и двое тисков, а как можно больше. С помощью одних закрепите без особых усилий длинные доски, а другие подойдут для крепления мелких деталей.

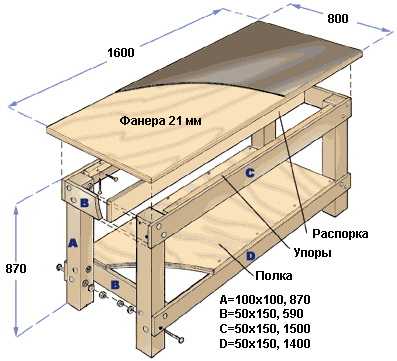

Размеры и чертеж

Прежде чем мы приступим к изготовлению, необходимо продумать его дизайн и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. На нем с точностью до миллиметра указываем все данные. Далее вам часто придется пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Совет: при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту в 870 мм.

Инструменты

Какой набор инструментов будет необходим мастеру:

  • металлический уголок;
  • саморезы по металлу;
  • анкерные болты;
  • шурупы;
  • рулетка;
  • дрель;
  • пила;
  • наждак;
  • болгарка;
  • ручная ножовка;
  • молоток;
  • набор отверток;
  • столярный клей;
  • краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как сделать?

Изготовление

Данный процесс происходит в несколько этапов, первым из которых является сборка основания. После следует установка столешницы и установка всего необходимого оборудования.

Подготавливаем вертикальные опоры и перемычки, сверлим сквозное отверстие в горизонтально расположенном бруске. После накручиваем гайку с шайбой на болт со стороны паза. В средине столешницы устанавливаем перемычки (между ними будут находиться ящики), к ним крепятся рейки. Крышка верстака на болтах будет закреплена.

Основание верстака – деревянная рама (рекомендуется применять для их изготовления мягкое дерево: липу или сосну), крепления которой должны соответствовать всем требованиям жесткости и устойчивости. Именно поэтому, между ножками вашего рабочего стола в горизонтальном виде следует расположить перемычку, а по всей длине установить царгу. Закреплять их необходимо на безопасном расстоянии от пола (50 см). Такой запас места может пригодиться в дальнейшем, и вы с легкостью сможете разместить внизу верстака небольшие полочки или выдвижные ящики.

Затем переходим к этапу сооружения столешницы. Это можно сделать с помощью нескольких досок, но в таком случае их необходимо тщательно обработать, очистив от мусора и опилок. Ее размеры должны превышать ширину и длину основания. Такое решение необходимо для вашего удобства. Так рабочую зону можно будет без труда очистить. Столешницу закрепляют к доскам, находящимся с противоположной стороны создаваемого верстака. Монтаж брусков просто невозможен без нескольких пазов (щелей, стыков), расположенных в основании.

Созданную нами рабочую поверхность покрываем тисками. Для этого сооружаем фанерную прокладку с изнаночной стороны, отмечаем карандашом или ручкой, где будут будущие отверстия. Сверлим их, прикрепляем тиски с помощью гаек.

Когда создаем упоры, отрегулируйте их по высоте, расположите их на достаточно большом расстоянии от тисков. Такая осторожность обеспечит гарантированную надежность, и вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Также сооружаем полки, их можно закрепить на опоре подверстаточного пространства.

Приступаем к созданию направляющих ящиков, которые впоследствии послужат хранилищем для всех инструментов и крупных предметов. Для них отводим заднюю часть верстака, проделываем углубления.

Прибиваем пару-тройку поперечных брусков к основанию столешницы, для них преждевременно нужно оставить пазы. К перемычкам горизонтальным образом прикрепляем рейки, они послужат для процесса скольжения ящиков.

Столешницу прикрепляем к основанию болтами. Стамеской проделываем углубления, сверлим указанные места, после там очутятся болты. Нужно, чтобы их головки не стали причиной травматизма, поэтому их надежно скрывают в столешнице.

Сборка

К конструкции нужно будет прикрепить определенное количество тисков. Под них заблаговременно заготавливаются проемы, под которыми впоследствии закрепляются небольшого размера прокладки из фанеры.

Будьте внимательны, тиски размещайте на одном уровне, чтобы не допустить деструкции верстака.

Размещаем точки крепления, после чего можем заняться крепежом инструментов. Для этого отлично подойдут метизы.

Важно: тиски ни в коем случае не рекомендуется размещать близко к углам вашего стола, в противном случае есть риск срыва инструмента.

Опорные элементы сделать легко своими руками. Для этого просто зафиксируйте готовые упоры, или просверлите небольшие проемы определенного размера.

Внимание: не желательно использовать в качестве упоров болты, они могут повредить детали, а нагели ненадежны. Создайте прямоугольники, они послужат идеальным и надежным крепежом. Закрепите брусок с торцевой части верстака.

Учитывайте и тот факт, что на столешнице впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

  • деревянные зажимы;
  • токарное оборудование;
  • фрезеровочный элемент;
  • дрель (стационарная).

Поэтому столь важно убедиться в надежности креплений и продумать все варианты удобства, чтобы не пришлось в дальнейшем сожалеть о расположении тех или иных приспособлений.

Финишная обработка

Готовое изделие можно привести в порядок с помощью шлифмашины. После этого, покрываем всю поверхность рабочего стола олифой как защитный и грунтовочный слой под краску. Так вы убережете себя от получения заноз, снизите риск травматизма.

В конечном итоге, у основания прикручиваете уголки (болтами).

Устанавливать такую конструкцию будет правильнее в зоне естественного света, то есть у окна. Позаботьтесь о дополнительном освещении рабочего места, также не забудьте, что по соседству с верстаком должны быть розетки, в такой ситуации вас сможет «спасти» удлинитель. Наиболее комфортным времяпрепровождение за верстаком будет в случае, если стол не будет слишком высок, а свет будет падать слева или сверху.

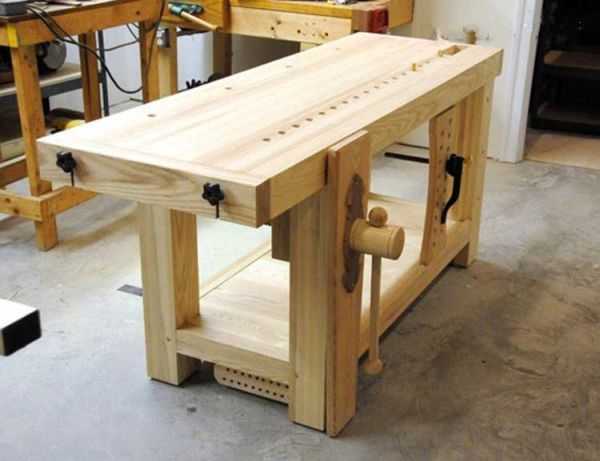

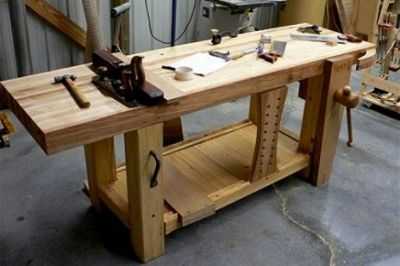

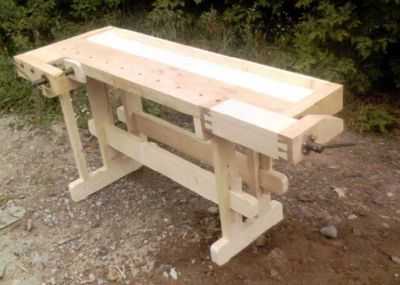

Фото

Создание мебели — процесс индивидуальный. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления детально описан на следующем видео:

Заключение

Появившись в хозяйстве, он станет незаменимым помощником и со временем, вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств. Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда «под рукой» будет удобный стол, на котором можно создавать интересные и полезные в быту предметы.

Вконтакте

Facebook

Twitter

Одноклассники

samodel.guru

чертежи, размеры, инструкция по сборке

Домашние мастера подготавливают собственное рабочее место с особой тщательностью. От этого зависит качество изготавливаемых изделий. Немаловажную роль играет в этой ситуации столярный верстак. Он помогает не только упростить, но и ускорить творческий процесс. Существуют некоторые отличия данного вспомогательного оборудования в зависимости от способов эксплуатации и от обрабатываемого материала.

Конструкционные факторы

Обычно для работы с деревянными заготовками используют верстак из дерева. Применять его для металлических изделий вряд ли удастся, так как он обладает низкой прочностью. Усилить конструкцию и повысить сопротивляемость нагрузкам помогает внешняя обивка из металлического листа. Укрытая столешница способна прослужить дольше и ухаживать за ней самому значительно проще.

Чем лучше обработана столешница или защищена от повреждений, тем дольше прослужит станок

Под каждого плотника и решаемые им задачи подбирается инструментарий соответствующих габаритов. На них оказывает влияние такие факторы:

  • параметры помещения, где планируется его ставить;
  • необходимость в дополнительных местах хранения, шкафчиках, полках и пр.;
  • наличие мест фиксации стационарного оборудования, например, тисов, шаблонов и др.;
  • возможность подключения электроприборов: наждака, сверлильного станка, болгарки.

Собранный верстак своими руками из подручных материалов может быть чаще всего однотумбовым или двухтумбовым. Первый вариант получится компактней, поэтому он будет востребован в небольших гаражах или домашних ремонтных мастерских. Второй вариант уместен при профессиональном использовании оборудования.

Подручный инструмент будет размещаться в удобных местах в спецдержателях, зафиксированных на защитных экранах с сеточной перфорацией.

Востребованы как одноместные модели, где предполагается работа одного человека, так и многоместные, за которыми умещаются несколько специалистов. Второй вариант редко применяют для высокоточных операций.

Крышка столешницы может быть деревянной, закрытой листовым железом или полностью металлической из листа 3-10 мм. При этом она будет выдерживать нагрузку 1,5-3,0 т в зависимости от выбранных параметров устройства столярного верстака.

Наличие металлического листа для гаражного верстака окажется дополнительной защитой от агрессивных сред, к которым относится бензин, дизельное топливо, масла и пр. Их действие будет минимизировано на деревянные элементы.

ВИДЕО: Каким должно быть рабочее место столяра

Комфортная высота

Размеры обеспечивают высокую степень эргономики, что позволяет быстро справляться с задачами и не тратить силы впустую. Особое внимание нужно уделить расстоянию от пола до верхней плоскости столешницы. Высота столярного верстака оказывает влияние не только на производительность, но и на технику безопасности.

Высота подбирается таким образом, чтобы мастер не сутулился, но и не держал руки выше пояса

Оптимальные параметры рассчитываются исходя из физиологических значений пользователя. Базовым значением является расстояние от уровня пола до локтя работника. Наиболее комфортным является параметр, при котором локоть и напильник располагаются в одной горизонтальной плоскости.

В среднем для людей ростом 1,7-1,8 м высоту столешницы подбирают на уровне 75-90 см от пола. Желательно делать так, чтобы работник во время процесса не сутулился.

Назначение и функционал

Перед тем, как сделать столярный верстак своими руками, стоит учесть, что он будет использоваться не только для работы с помощью ручного инструмента (ножовок, напильником, лобзиков и пр.), но и для работы электромеханизированным оборудованием (дрели, электрофуганки, электролобзики и др.). Чертеж верстака содержит точные размеры следующих элементов:

  • Рабочая поверхность. Изготавливается из прочных пород деревьев, а толщина досок подбирается не ниже 50 мм. Предпочтительней использовать плотные фактуры, которыми обладает дуб, граб или даже бук. Такой подход сведет к минимуму текущий износ материалов. Применяется сборная конструкция таким образом, чтобы при необходимости можно было менять отдельные элементы.
  • Передняя часть. Формируется с небольшим выступом так, чтобы обеспечить навешивание одних тисов на небольшой длине или двух экземпляров для более длинного верстака.
  • Опоры являются неотъемлемой частью сделанного верстака своими руками, чертежи при этом позволяют делать их из более мягких пород, например, из сосны. Устойчивость повышается с помощью монтажа продольных планок.
  • На фото видно, что в подверстачном пространстве могут присутствовать полки с выдвижными или глухими ящиками. Внутри складывается электроинструмент или полезная мелочь.

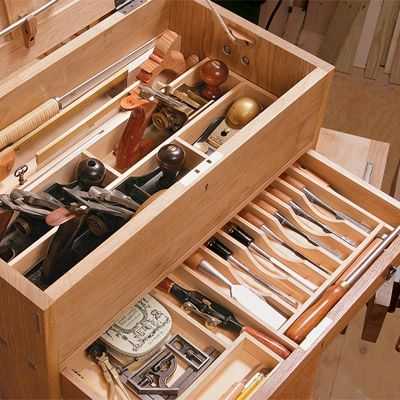

Удобно, когда под столом есть полки и ящики для инструментов и расходников

Передняя часть оснащается технологическими отверстиями, которые используются для удержания струбцин, клиньев и иных крепежных принадлежностей. Тыловая часть рабочей зоны оснащена спецуглулением. Здесь оказывается подручный набор мелочей, включая фурнитуру.

Разновидности столярных верстаков по типу установки

Собранный столярный стол своими руками относится к одному из типов:

Стационарный

Все составные части жестко соединены между собой и не предназначены для разбора. Рама имеет значительный вес, способный выдерживать большую нагрузку. Востребован для частых работ с крупными заготовками.

Мобильный

Столешница редко превышает габариты 70х80 см. Площадка используется для одних тисов, масса которых не более 30-35 кг. Нижняя часть каркаса собирается из металлических элементов, опускающих центр тяжести и обеспечивающих устойчивость системе. Востребован для мелкого ремонта.

Складной

Собран на резьбовых соединениях и используется сезонно или время от времени. При необходимости можно сложить, чтобы не занимал места.

Как сделать верстак своими руками

Избавиться от расшатывания конструкции удастся с помощью жесткой фиксации деревянного верстак к полу. В ход идут анкерные болты и уголковые элементы с отверстиями. Также в некоторых случаях окажется полезным крепление не только к полу, но и к стене.

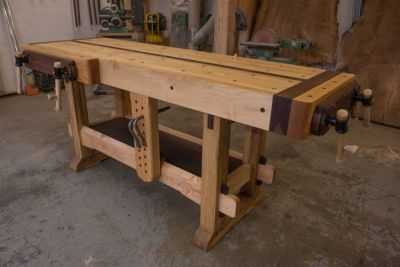

Столярный верстак, собранный своими руками

Пошаговый алгоритм состоит из следующих пунктов:

  • Рама формируется из жестких деревянных брусьев. Сбивка и склейка проводится максимально плотно. Надежность конструкции помогает обеспечить наличие перемычек и царги. Высота установки их должна быть примерно на 40 см выше уровня пола. Вместо традиционных гвоздей предпочтительней использовать саморезы. Для усиления соединений под 90 градусов можно снаружи усиливать уголками. Клеевые узлы дополнительно стягиваются струбцинами.

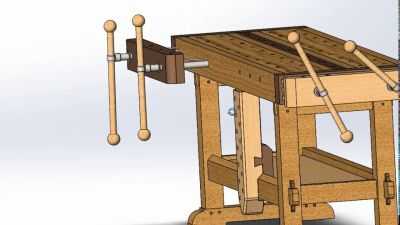

Чертеж станка

  • Сборка столешницы проводится тщательно подогнанными досками по торцевым плоскостям. Отсутствие зазоров и щелей не даст возможности мусору и стружке забиваться в эти промежутки.

Для верхней подстолья нарезают доски нужной длины

С помощью саморезов собирают из досок раму, отмеряют по длинной стороне середину и прикручивают саморезами опорную планку 50х150 мм

Из брусков делают 6 опорных ножек, для чего крепят их к раме длинными саморезами и болтами

  • Крепление столешницы осуществляется с тыльной стороны к раме с помощью специально набитых досок с пазами.

Для устойчивости по нижнему краю прикручивают к основе 4 планки 50х150 мм, на этих же досках уже после сборки можно поставить полку

Собранный каркас верстака

  • Выровнять поверхность в итоге нужно шлифмашинкой или рубанком. Это избавить от нежелательного появления заноз. Верх необходимо обработать олифой, чтобы защитить поверхность.

Из фанеры или ОСВ-листа делают столешницу, которую крепят также саморезами. Для прочности основания и удобства работы столешницу накрывают листом оргалита

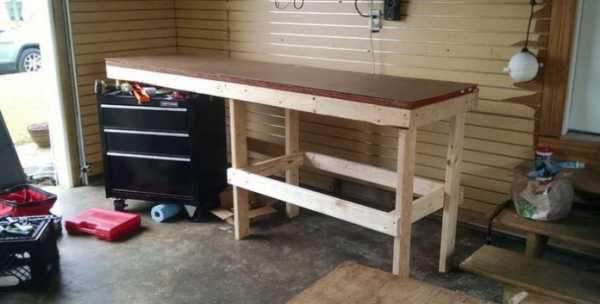

Готовый самодельный верстак

  • Тисы стационарные или навесные монтируются после всех отделочных операций. Предварительно для стационарных моделей делают специальное углубление в столешнице, чтобы спрятать губки тисов в одну плоскость со столом. Под болтовые соединения высверливаются отверстия и делаются потаи для головок.
  • Чертежи с размерами включают специальные упоры. Предпочтительней выбирать образцы, которые можно регулировать по высоте. Не стоит использовать для этого болты, так как они могут повредить заготовки.

Доработка стандартного верстака проводится самостоятельно под собственные нужды.

Самодельный столярный верстак

Обычно такие самоделки ставят в гараже или подсобных помещениях. Они, в отличие от деревянных, отличаются большей прочностью, устойчивостью и рассчитаны на продолжительное время работы.

Что понадобится:

  • угловая шлифмашинка;
  • электродуговая сварка с электродами;
  • строительный уровень;
  • лобзик;
  • дрель и шуруповерт;
  • линейка.

Чертеж металлического стола

Расходный материал:

  • стальные уголки 50х50х4 мм и 40х40х2 мм;
  • профиль 60х40х2 мм;
  • полоса 40х4 мм;
  • 2-метровые листы 750х2 мм;
  • доски 50 мм;
  • фанера или лист OSB для столешницы;
  • направляющие для выдвижных ящиков;
  • саморезы;
  • нейтрализатор ржавчины;
  • краска, грунтовка.

Порядок работ

  1. По чертежу раскраивают профиль. Уголки будут использоваться в качестве усиления каркаса и фиксации столешницы. Полоса – для кронштейнов выдвижных ящиков.
  2. Трубу свариваем по схеме - 2200 и 750 мм соединяют в прямоугольник, поверх приваривают уголок, чтобы в ложе легла столешница. Для увеличения прочности приваривают через каждые 4-5 см отрезки труб наподобие ребер жесткости.

Сборка каркаса

  1. По краям приваривают опоры высотой 85-90 см и также закрепляют уголком или отрезками труб в качестве удерживающих перемычек.

С опорными ножками

  1. По обеим сторонам приваривают направляющие для будущих ящичков.

Каркас под ящики

  1. На верхнюю опору наваривают уголки, куда будут вставляться доски под столешницу

Окантовка из уголков

  1. Приваривают уголок 2,2 м и 4 уголка по 95 см для обрешетки под установку инструментов.

Силовая панель

  1. Каркас усиливают стальными шинами, которые привариваются по всему периметру (24 штуки). Отдельно дрелью в полосе делают отверстия для крепежа боковых и задней стенки.

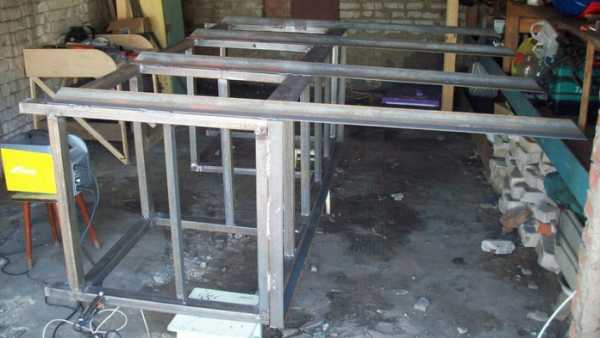

Усиленный каркас

  1. Из фанеры нарезают заготовки под ящики и собирают их саморезами. Количество зависит от формы стола и для удобства специалиста

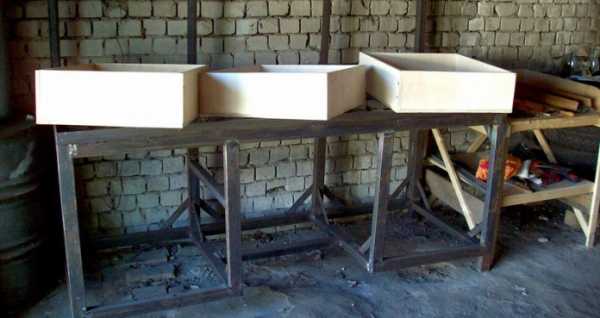

Фанерные ящики

  1. Из полос делают основу под крепления кронштейнов и направляющих для ящиков.

Установка под ящики

  1. Все швы зачищают, чтобы не было заусенец. Если на металле есть коррозийные участки, их обрабатывают металлической щеткой.
  2. Верстак обрабатывают антикоррозийной защитой и окрашивают.
  3. Доски вырезают болгаркой под каркас и вставляют так, чтобы по краям оставалось по паре миллиметров для возможного разбухания от влажности. Доски фиксируют саморезами. Верх закрывают фанерой. Для безопасности и удобства можно закрыть сверху оргалитом.

Распиловка досок

  1. Ящики тоже покрывают лаком или краской, вставляют в салазки. Заднюю часть верстака зашивают фанерным листом.

Стол с ящиками

  1. Финальный этап – установка инструментов и крючков.

ВИДЕО: Какие инструменты должны быть в столярной мастерской

nagdak.ru

устройство и назначение, чертежи и изготовление своими руками, видео инструкция

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

  1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

  2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

  3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

  4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

  1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

  2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

  3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

  1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
  2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
  3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

  1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
  2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

  1. В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
  2. В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
  3. Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
  4. В зависимости от расстояния, между перемычками изготавливаются ящики.
  5. Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
  6. Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Столярный верстак своими руками чертежи

Столярный верстак своими руками, чертежи конструкции, на которой удобно заниматься обработкой деревянных деталей (досок, брусков).

Рабочее место столяра представляет собой надежный и удобный для работы верстак, модель которого, подробно рассмотрим в представленном материале.

Верстак состоит из крышки (столешницы) и стойки (основания), оборудованный двумя тисками: передними поперечными и задними продольными.

В верстаке имеются:

• ниша в столе для хранения инструментов (глубина 50 (мм), ширина 50 (мм), длина 1500 (мм))
• в столешнице и в подвижной губке задних тисков предусмотрены технологические отверстия для установки зажимных устройств и приспособлений для фиксации обрабатываемых заготовок
• на стойке предусмотрены две полки для хранения рабочих приспособлений, инструментов и материалов

Рассмотрим несколько исполнений столярного верстака, в части основания.

ИСПОЛНЕНИЕ 1 – открытая стойка, с двумя полками.

ИСПОЛНЕНИЕ 2 – полки закрыты с трех сторон фанерными стенками (шкаф без дверок)

ИСПОЛНЕНИЕ 3 – полки закрыты с трех сторон фанерными стенками, спереди установлены две дверки (шкаф с дверками)

Обрабатываемые заготовки для изготовления столярных изделий, можно крепить к столу разными способами, некоторые из них покажем на рисунках.

Заготовка прижимается к столу передними тисками при помощи поворотно винтового механизма, под любым углом относительно торцевой поверхности стола.

Заготовки укладываются на поверхность столешницы между упорами и зажимаются деревянными клиньями. Такой вариант зажима можно использовать при склеивании деревянных щитов.

Заготовка устанавливается между двух упоров, один из которых установлен на столешнице, другой на подвижной губке заднего верстака.

Вращением ручки винтового механизма задних тисков заготовка зажимается:
• между двух упоров
• между боковым торцом стола и боковой прижимной подвижной губкой

Справка:

Упоры необходимо располагать ниже обрабатываемой поверхности заготовок
Усилие зажима, должно обеспечивать надежную фиксацию заготовки, во время ее обработки.
Столярный верстак неподвижно прикрепляется к поверхности пола.
После изготовления, конструкция обрабатывается антисептиком и декоративным покрытием.
При эксплуатации верстака, необходимо постоянно следить за его техническим состоянием.

Габаритные размеры изделия, показаны на чертеже

Ну а теперь, рассмотрим подробнее основные части столярного верстака.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Как сделать своими руками столярный верстак видеоуроки и чертежи

Для столяра в работе важным является стол, на котором он собирает заготовки в конструкцию, раскраивает пиломатериалы, проверяет разметку, обрабатывает деревянные детали с зажимом в специальном приспособлении. Этот многофункциональный стол называется верстак, без него столярная мастерская работает не в полном режиме.

Каждый столяр и плотник, собирающий стол своими руками, иногда разрабатывает замысловатую конструкцию, чертежи на которую выполнить проблематично. Такой верстак служит и местом для хранения инструмента и даже своеобразным станком для выполнения некоторых сложных операций. Чтобы мастер мог уделить минимум времени для изготовления стола, написана эта статья, в которой даются описания верстаков различного типа, приводятся видеоматериалы и чертежи для упрощения считывания информационных сведений.

Описание верстака столяра



В основе конструкции располагается стол, выполненный в большинстве случаев из дерева, иногда материалом несущего каркаса выступает металл. Именно на нем происходит сложная многооперационная работа мастера. К основе полагаются крепежные струбцины, инструментальные ящики или шкафы — необходимые атрибуты работы столяра.

Выбор высоты столярного стола и материала

Высоте крышки уделяют должное внимание, так как работать приходится длительное время и, если рабочее место поднято на неудобную высоту, то работник устает, падает производительность труда. Высоту выбирают из расчета диапазона от 70 до 90 сантиметров для людей со средним ростом.

Если мастер, изготавливающий стол своими руками, хочет рассчитать высоту для себя, то за основу берут верхний срез ножек верстака, который должен быть на уровне опущенных ладоней. В результате после установления крышки с определенной толщиной получится удобная высота рабочей поверхности.

Крышку стола выполняют из натурального дерева, это лучший вариант, так как поверхность из ДСП, ДВП или фанеры служит намного меньше. Играют роль нагрузки на поверхность, которые приводят к преждевременной порче. Помимо этого, на крышке стола монтируют дополнительные гнезда или гребенки для хранения инструментов, что также создает дополнительную нагрузку.

При строительстве верстака своими руками следует учитывать габариты помещения, в котором он будет стоять. Для размещения обычно достаточно от 3 до 6 квадратных метров. Размещать стол лучше в отдельном помещении, не соединенном с жилым домом, так как работа деревообрабатывающих инструментов довольно шумная. Чаще всего используют помещение пустующего гаража, размеры которого вполне позволяют это сделать.

Технология изготовления столярного верстака



Изготовление столярного верстака своими руками делается по чертежам, в которых должны быть указаны следующие детали:

  • крышка стола изготавливается из натуральной древесины граба, бука, дуба, толщину досок применяют не менее 6 сантиметров;
  • на верхней поверхности стола располагаются самодельные тиски, на которые разрабатывается отдельный чертеж;
  • для опор или ножек стола используют древесину сосны или липы, которые стягиваются между собой попарно при помощи деревянных брусков и досок;
  • ящики, полки и своеобразные шкафчики крепят под крышкой стола, при этом их конструкции разрабатываются стационарными или выдвижными.

Модификации верстаков

Для удобства использования при столярных и плотничных работах станки выполняют следующих видов:

  • мобильная версия;
  • стационарная конструкция;
  • универсальный складной верстак.

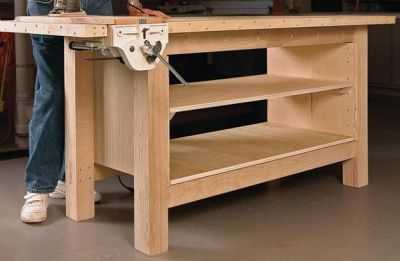

Простой столярный верстак своими руками

Для удобства изготовления прилагается пошаговая конструкция с чертежами и фото. Чтобы изготовить крышку стола берут толстые доски, соединяют их с помощью брусков. В результате должен получиться щит, размеры которого составляют по ширине 0,7 м, а длина доходит до 2 м. Соединение элементов делают гвоздями, которые по длине больше толщины доски на 20 мм, лишний конец подгибается с изнанки.

Для надежности делают обводку из деревянного бруска 50х50 мм по периметру крышки и крепят такой каркас на нижней поверхности щита. Вертикальные опоры (ножки) располагают в зависимости от общего размера крышки. Используются бруски, поперечный размер которых составляет 120х120 мм.

Длина ножек зависит от принятой высоты стола и рассчитывается как разница между этим показателем и суммой толщины крышки плюс заглубление в землю (если оно выполняется). Заглубление делается, если позволяют условия, то есть пол земельный или насыпной. Глубина закапывания обычно принимается 20– 30 сантиметров. Засыпая ямки после установки опор, выполняют трамбовку грунта.

После установки ножек производится соединение их попарно между собой досками или брусками для более устойчивого положения. Доски используют размером 150 на 50 мм. Такая обвязка фиксируется на высоте от поверхности пола на 20– 40 сантиметров. Крышка крепится на торцах опор с помощью саморезов по дереву или шурупов, гвозди желательно не применять из-за опасности постепенного расшатывания.

Для закрепления саморезов применяют дрели или шуруповерты. После окончательной сборки поверхность простого верстака обрабатывают специальными защитными составами от коррозии и возгорания. Только после этого столярный стол готов к работе.

Технология сборки деревянного верстака универсального типа своими руками

Сборка подобной модификации своими руками во многом похожа на предыдущий вариант, но различие состоит в способе крепления, для которого применяются болты, а не саморезы. Как и в предыдущей модели рекомендуется установить выдвижные или складные ящики и полки под крышкой верстака для складирования приспособлений и инструментов. Сборка состоит из этапов:

  • Вертикальные ножки основы устанавливаются на пол или закапываются в него, соединение их между собой выполняется брусковыми перемычками или толстыми досками. Перед началом крепления боковых связей стоит проделать в них монтажные отверстия для установки болтов с шайбами. Эту работу удобно производить дрелью со сверлом соответствующего диаметра или стамеской и молотком.
  • После фиксации перемычек на уровне делают монтажные отверстия и пазы в горизонтальной обвязке и в вертикальных опорах для установки длинных болтов. Гайки и шайбы располагаются со стороны паза, после чего крепко стягивают элемент.
  • Для каркаса своими руками подготавливаются восемь перемычек (по две штуки на каждый бок). Под рабочим столом изготавливают перемычки с учетом, что расстояние между ними равно ширине выдвижных ящиков. Помимо этого, устанавливаются стяжки снизу крышечной части, в центре.
  • Для закрепления рабочей поверхности на опорах также применяют болты. Торцы ножек подготавливаются к этому устройством монтажных пазов и отверстий, такие же углубления делают на верху крышки, при сборке головки болтов утапливают на 2 мм. Как и в предыдущей модели рекомендуется установить выдвижные ящики и открытые полки под крышкой стола для хранения приспособлений и инструментов.

Порядок изготовления универсального верстака своими руками

Первоначальным этапом идут работы по сборке рамного каркаса, что потребует подготовки двух пар металлических балок разной длины. Чтобы в процессе соединения сваркой эти детали не подверглись кручению, выполняют некоторые меры предосторожности:

  • детали раскладывают на ровной плоскости;
  • места предполагаемой сварки на стыках узлов прихватывают точечным способом;
  • после этого сварку производят обыкновенным методом, соединяют одну рамную сторону, затем другую.

Последовательно сваривают задние вертикальные опоры, к ним приваривается длинная балка, при этом проверяют уровень крепления с помощью приборов. Далее следует работа по сборке сварочным способом остальных вертикальных опор и соединяющих их элементов жесткости. При сборке рамы обязательно приваривают жесткие соединительные уголки для усиления прочности и жесткости конструкции.

Крышку стола выполняют из древесины, используя отдельные доски, обработанные огнестойким составом, на поверхность укладывают металлический лист. Нарезку досок в размер выполняют при помощи электрического лобзика или переносной дисковой пилы.

Боковые поверхности верстака зашивают листами фанеры, формируют места для хранения приспособлений, обычно это выдвижные металлические ящики на полозьях. Способ сварки универсального столярного верстака отлично показывает видео.

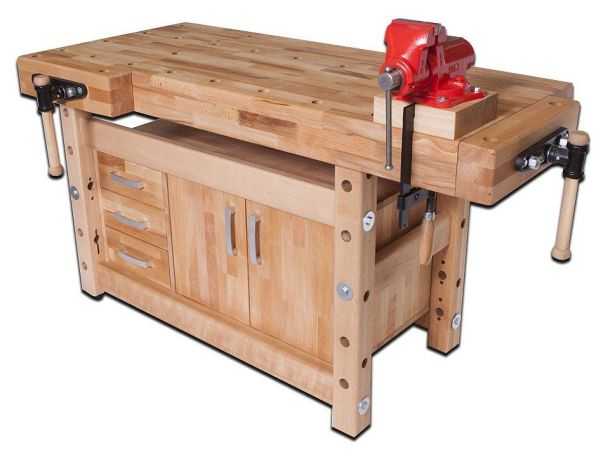

Изготовление столярных тисков на верстак своими руками

Почти на всех столярных столах устанавливают тиски, чтобы можно было неподвижно зажать обрабатываемую деталь. Чтобы выполнить такое крепление своими руками, следует приобрести в магазине шпильки. Видео об изготовлении конструкции тисков можно скачать из интернета.

Винтовой штырь с нарезанной резьбой является основной деталью композиции. Длина резьбы на нем должна быть не менее 15 см, а диаметр стержня составляет 2 см. При таких параметрах разведение губок тисков производится почти на 8 см.

Для изготовления губок своими руками берут две доски, из которых одна фиксируется в конструкции неподвижно, а вторая делается подвижной. Размер подвижной части по длине 50 см, толщина 2 см, а рабочая ширина составляет 1,8 см. Две доски сверлят насквозь отверстием с диаметром под винт, после этого в них таким же образом делают отверстия под шпильки. Затем вставляют стержень с резьбой и все шпильки, которые стопорят на нужном расстоянии гайками и шайбами.

Чтобы фиксировать для обработки детали разного размера, делают смещающиеся шпильки, для чего сверлят в каждой доске по два отверстия на другом расстоянии от центрального винта.

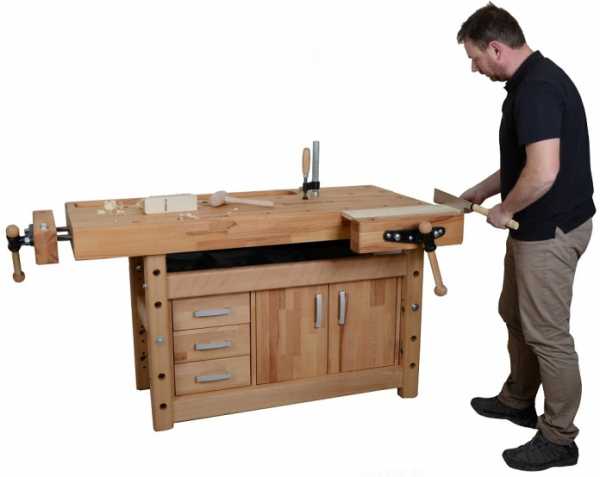

Зажимы для верстака

На столе располагают фронтальные и задние зажимы посредством винтов, без них стол не является столярным верстаком и не может выполнить основную задачу, поэтому эти приспособления сооружают в первую очередь. С помощью заднего крепления фиксируют дерево во время строгания. Зажимные губки приспособления передвигаются вдоль фронтальной кромки, и с помощью винтов хода закрепляют деталь.

Зажим, расположенный сбоку, его называют фронтальным, служит для тех же целей, а отличие состоит только в способности лучше закрепить ту или иную заготовку.

Оформление подверстачья

Свободное место под столом обычно рационально применяют для размещения инструментов и полезных приспособлений, так как в столярном деле их используется большое разнообразие в количестве, которое необходимо где-то разместить. Создание хранилища производят с максимальной выгодой и экономией свободного пространства. Обычно ящики крепят к нижней части крышки, это наиболее удобное расположение. Помимо простых инструментов, здесь оборудуют места для хранения электрических приспособлений, а также предусматривают специальные ящики для мелких элементов и соединительных деталей, метизов.

Столярный верстак своими руками

instrument.guru
