Твердотопливный котел на дровах для отопления маленького дома

Дом с небольшой площадью до 100 м² гораздо проще отопить, чем более просторную постройку. Здесь и количество топлива на отопительный сезон требуется меньше и котёл можно выбрать более простой и недорогой. В то же время очень важно уделить внимание выбору правильного теплогенератора, так как в холодное время года от эффективности его работы во много будет зависеть здоровье и комфорт обитателей дома. Рассмотрим основные критерии, на которые следует ориентироваться при оценке качества котла и как избежать ошибок в процессе выбора.

Оптимальная мощность

Начинать следует с мощности теплогенератора, так как для маленького дома целесообразно использовать только маломощный котёл. Не все производители имеют в своём ассортименте модели небольшой производительности. Таким образом только по этому критерию мы автоматически достаточно сильно сужаем область поиска. На первый взгляд может показаться, что нет ничего плохого в том, чтобы взять теплогенератор с небольшим запасом мощности. Однако, у такого решения есть свои неочевидные недостатки.

Котёл, мощность которого выше, чем этого требует система отопления, придётся эксплуатировать в задавленном режиме. Это означает, что для снижения производительности устройства, в камеру сгорания принудительно будет подаваться меньше воздуха. В результате интенсивность сжигания топлива снизиться и мощность теплогенератора упадёт. В то же время этот метод приведёт к неполному сгоранию сырья в топке, что станет причиной заметного падения КПД котла. Объём топлива, необходимый для обогрева дома в отопительный сезон, также возрастёт.

Из-за неполного сжигания топлива увеличится количество сажи и других продуктов сгорания в составе дымовых газов. Эти вещества будут оседать на стенках в виде копоти и дёгтя. Интенсивное загрязнение внутренних поверхностей котла и дымохода повысят необходимую частоту их чистки. Если слишком долго не удалять копоть со стенок дымохода и топки, она может загореться и создать пожароопасную ситуацию.

На стадии выбора теплогенератора может показаться, что чистка котла — не такая уже и сложная вещь и лишние несколько чисток за сезон не создадут проблем. Но практика показывает, что даже минимально рекомендуемое число чисток оборудования, которое эксплуатируется в оптимальном режиме соблюдать удаётся далеко не всем. Чтобы не усложнять себе жизнь лучше выбрать оптимальный по мощности котёл и полностью исключить вероятность возникновения сложных ситуаций в будущем.

Если говорить о конкретных цифрах, то в среднем на 10 м² площади дома требуется 1 кВт мощности твердотопливного теплогенератора. Для небольшого дома размером 70-80 м² вполне достаточно котла с производительностью 7 кВт. Важно также учитывать качество утепления конкретной постройки. Чем больше средств было вложено в организацию хорошей теплоизоляции, тем меньше энергии потребуется для компенсации теплопотерь постройки в холодное время года.

Важные технические характеристики

Наличие на рынке большого количества твердотопливных (ТТ) котлов различных конструкций заметно усложняет выбор оптимальной модели. Большинство доступных сегодня теплогенераторов были разработаны уже достаточно давно и имеют определённое количество недостатков. Мы предлагаем рассмотреть ключевые характеристики, которые определяют долговечность котла и удобство работы с ним, на примере новейшей разработки инженеров Термико — модели КСГ-7.

Во-первых, следует обращать внимание на толщину стали, которая использовалась при изготовлении котла. Как известно, у стальных котлов, в отличие от чугунных, есть проблема так называемого «прогорания» стенок топки. В некоторых моделях бюджетных теплогенераторов используется сталь толщиной менее 4 мм. Материал такой толщины не способен длительное время эффективно противостоять воздействию высоких температур. Поэтому, при покупке стального котла специалисты рекомендуют останавливаться на моделях с толщиной стенки не меньше 4 мм.

В конструкции Термико КСГ-7 используется высококачественная сталь толщиной 5 мм. Благодаря этому срок службы КСГ-7 сопоставим с чугунными моделями, но при этом в нём отсутствуют характерные недостатки котлов из чугуна. На срок службы теплогенератора также непосредственно влияет качество футеровки. Термико для этих целей применяет специальный корундовый бетон, который занимает максимально возможную площадь в наиболее уязвимых местах конструкции.

Прежде чем останавливать свой выбор на конкретной модели котла следует определиться с топливом, которое вам выгоднее всего использовать во время отопительного сезона. Некоторые ТТ котлы более эффективно сжигают уголь, другие лучше работают на дровах. Термико КСГ-7 рассчитан на работу как на угле, так и на дровах. При этом номинальная мощность устройства 7 кВт указывается при условии работы на дровах. Если вы будете закладывать в топку качественный уголь, теплоотдача котла будет даже выше паспортного значения.

Что касается топлива, то здесь важно принимать также во внимание способность теплогенератора эффективно функционировать на влажных дровах. Стандартная влажность свежих дров, как правило, значительно выше рекомендованных показателей. Чтобы дрова стали сухими, они должны пролежать под проветриваемым навесом или в сухом помещении от 1 до 1,5 лет.

Благодаря системе вторичной подачи воздуха котёл Термико КСГ-7 эффективно решает проблему влажных дров. Вторичная подача повышает качество сжигания топлива и позволяет получать максимальное количество тепла даже при использовании недостаточно сухой древесины.

Важное преимущество небольших котлов заключается в том, что их можно устанавливать в полностью автономную систему отопления с естественной циркуляцией теплоносителя. Модель КСГ-7 является энергонезависимой и не требует подключения к электросети. Регулировка температурного режима реализована при помощи механического регулятора тяги с возможностью перехода на ручное управление.

termico.com.ua

Маленькие твердотопливные котлы в Москве гарантия качества

Маленький твердотопливный котел на 14 кВт

Несмотря на высокий уровень газификации, возможность подключения магистрального газа есть не везде, и котлы, работающие на твердом топливе, продолжают пользоваться большим спросом среди владельцев частных домов.

Твердотопливные котлы малой мощности

К небольшим отопительным котлам на твердом топливе относятся котлы, мощностью 7-12 кВт. Они компактны, имеют небольшой вес и просты в использовании. Некоторые модели оснащены варочной плитой для приготовления и подогрева пищи, что делает их незаменимым помощником в небольшом загородном домике.

Это напольные котлы, чаще всего, оборудованные одним нагревательным контуром.

В качестве топлива для котла используется:

Бурый и черный уголь;
Кокс;
Дрова;
Пеллеты;
Топливные брикеты.

Планируя покупку небольшого котла для частного дома или дачи, для начала определитесь, какое топливо будет преимущественно использоваться. От этого будет зависеть дальнейший правильный выбор компактного твердотопливного котла. Если это дрова, то предпочтительней будет выбрать систему с нижним сгоранием. Обычно такой котел оборудован 2-3 камерами сгорания, топливо в них сгорает почти целиком. Небольшой расход дров, низкий уровень выброса продуктов сгорания в атмосферу, выгодно отличают данную модель котла от других систем сгорания. Котел такого рода позволяет управлять процессом сгорания, путем регулирования объёма воздуха, поступающего непосредственно в камеру сгорания.

Системы с верхним сгоранием чаще устанавливаются при выборе угля, в качестве основного вида топлива для котла.

Такие котлы изготавливают из следующих материалов:

Стальные котлы отличаются от чугунных того же производителя меньшей стоимостью, но при этом относительно непродолжительным сроком эксплуатации и неразборной конструкцией.

Маленький твердотопливный котел Кливер

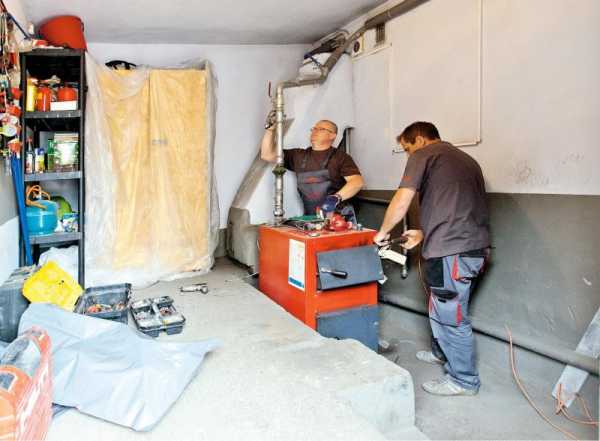

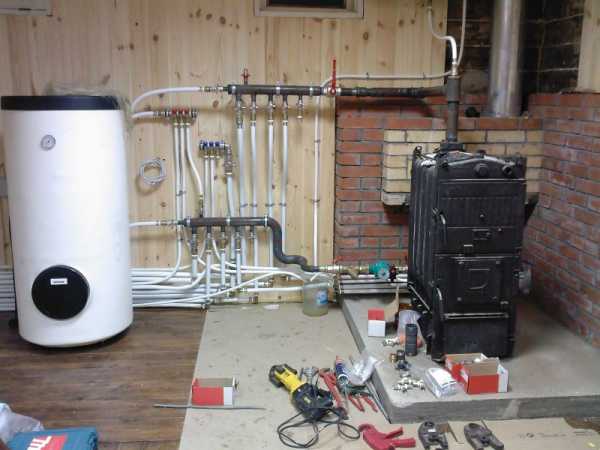

Как правильно установить твердотопливный котел

Высота потолков помещения, где планируется устанавливать котел, должна быть не меньше 2,2 м, объем помещения должен составлять не менее 8м³, помещение обязательно оборудуется открывающимся окном, площадью более 0,7 м². Большое значение имеет система вентиляции помещения и противопожарная развязка. Во время монтажа необходимо обеспечить отдельный вывод дымового канала.

Особое внимание уделите организации дымохода. Его обязательно нужно утеплить. Высота должна составлять не менее 6 м. Имейте в виду, что для трубы чугун непригоден – быстро трескается.

Весовая нагрузка небольшая, не превышает допустимого по СНиП уровня нагрузки на единицу площади пола – 250 кг/м²

КПД такого котла можно легко увеличить, установив в системе отопления циркуляционный насос.

Покупая маленькие твердотопливные котлы, вы действительно получаете возможность обеспечить дом теплом при минимальных финансовых расходах.

Звоните прямо сейчас +7(495)105-95-67 узнайте стоимость маленького твердотопливного котла или получите прайс-лист на e-mail.

torgpoliprom.ru

Современные бытовые котлы на твердом топливе для отопления

На сегодняшний день современные котлы на твердом топливе в наши дни довольно часто применяют для отопления частного дома , несмотря на то, что они уступают в удобстве эксплуатации своим электрическим и газовым конкурентам. Такая популярность этого оборудования в первую очередь обусловлена растущими ценами на традиционные энергоносители (особенно на электричество), а также отсутствием централизованного газоснабжения в некоторых регионах. Не стоит также забывать, что зачастую в качестве топлива для твердотопливных котлов применяются отходы сельскохозяйственного или деревообрабатывающего предприятия, благодаря чему отопление частного дома получается абсолютно бесплатным.

Виды бытовых котлов длительного горения

Виды топлива для твердотопливных котлов

Перечень видов топлива, пригодных для использования в твердотопливном котле, достаточно широк, к нему можно отнести практически все, что не является газом или жидкостью и может гореть. В большинстве случаев в качестве источников тепла выступают:

уголь;
торф;
древесные брикеты;
пеллеты;
отходы в виде деревянной стружки и опилок;
лузга и шелуха масличных и зерновых культур;
солома.

Твердое топливо для котлов

Каждый вид топлива предъявляет свои требования к материалу и конструкции топки, системе подачи воздуха и некоторым другим составляющим котла. Разумеется, топливо сгорит даже при несоответствии всех этих параметров, но КПД котла в этом случае окажется значительно ниже максимально возможного. Поэтому

перед тем, как выбрать подходящую модель твердотопливного котла, следует точно решить, какой вид топлива вы будете в нем использовать.

Недостатком бытовых твердотопливных котлов является то, что это оборудование не способно работать без участия пользователя. Даже в моделях с автоматической подачей топлива его приходится постоянно досыпать в бункер-накопитель, также владельцу нужно периодически удалять золу.

Особенности устройства твердотопливных котлов

В самом простом исполнении бытовые котлы на твердом топливе представляют собой устройства, состоящие из корпуса, расположенной внутри него камеры сгорания и дымохода. Такие котлы обеспечивают так называемое воздушное отопление, то есть, попросту говоря, нагревают воздух вокруг себя подобно тому, как это делает традиционная русская печь. Эти модели имеют наименьшую стоимость, но применять такие виды современных котлов для частного дома с несколькими помещениями невозможно. Они подходят для небольших строений, состоящих из одного-двух помещений.

Котлы на твердом топливе для отопления частного дома

Для нагрева теплоносителя водяной системы отопления следует использовать твердотопливный котел с теплообменником. Теплообменник обдувается образующимися при сгорании топлива горячими газами, благодаря чему циркулирующая через него вода нагревается. Теплообменники изготавливают из стали или чугуна.

Наиболее предпочтительными считаются чугунные теплообменники: они более долговечны, чем стальные, не подвержены коррозии и обладают лучшими рабочими качествами. Однако, им свойственны и некоторые недостатки: чугун гораздо менее пластичен, чем сталь, поэтому он хуже переносит температурные перепады; по весу чугунный теплообменник значительно превосходит стальной, что осложняет транспортировку и монтаж котла. Главный «минус» стальных теплообменников – боязнь коррозии.

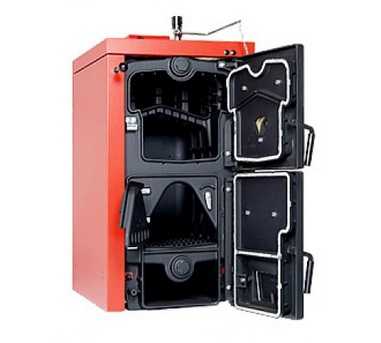

Чугунный бытовой котел

В современных моделях бытовых котлов на твердом топливе эту проблему решают путем добавления в состав стали специальных добавок, повышающих антикоррозионную устойчивость. Еще один недостаток состоит в том, что стальной теплообменник, в отличие от чугунного, является сварной конструкцией:

во-первых, сварные швы являются слабым местом изделия;
во-вторых, такой способ изготовления теплообменника значительно усложняет его ремонт.

Однако, стальные теплообменники позволяют реализовать очень полезную функцию, которая заключается в использовании охлаждающего змеевика. При повышении температуры теплоносителя сверх допустимых пределов будет открыт термостатический клапан, обеспечивающий поступление холодной воды в емкость. Котлы с чугунными теплообменниками использовать такой способ для понижения температуры теплоносителя не могут, систему приходится по новой заполнять прохладной водой.

Двухконтурные котлы

Более «продвинутые» модели твердотопливных котлов могут использоваться не только для отопления частных домов, но и для подогрева воды в системе горячего водоснабжения. Такие котлы называют двухконтурными. Тому, кто желает купить подобное устройство, следует учесть одно обстоятельство: непосредственно в момент пользования краном с горячей водой котел полностью переключается на обогрев контура ГВС, отопление при этом отключается.

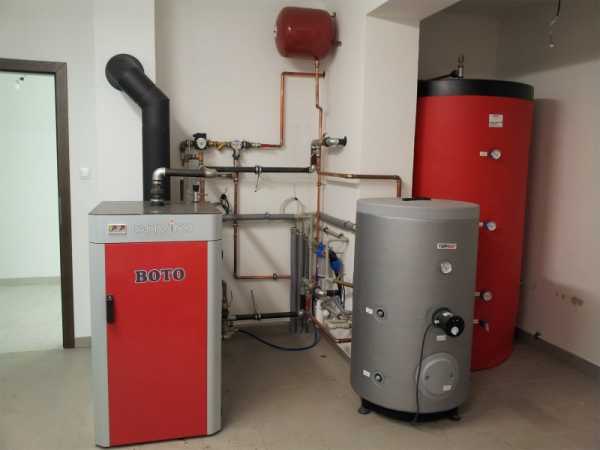

Схема подключения котла на твердом топливе

Происходит это следующим образом: в результате переключения клапанов нагреваемый котлом теплоноситель перенаправляется к теплообменнику контура ГВС, таким образом в систему отопления он временно не поступает. Поэтому такая схема подключения котла на твердом топливе оправдана только в том случае, если горячая вода расходуется эпизодически и в небольших объемах. Если воды нужно много, систему водоснабжения дополняют накопительной емкостью (бойлером), которая обеспечивает следующие преимущества:

позволяет увеличить расход горячей воды;
дает возможность дольше пользоваться горячей водой, не отключая при этом отопление;
сглаживает режим работы котла, уменьшая частоту его переключений с контура отопления на ГВС.

В недорогих моделях твердотопливных котлов топливо загружается вручную, тогда, как в более совершенных версиях этот процесс частично автоматизирован. Такие котлы снабжены бункером, из которого топливо подается в топку шнековым или поршневым питателем. Конечно, дрова такая система подкладывать вместо пользователя вряд ли сможет, но с сыпучими видами топлива – мелкофракционным углем (с размером от 5 до 25 мм), пеллетами и т.д. – справится на «отлично». Объема одной заправки бункера хватает обычно на несколько дней.

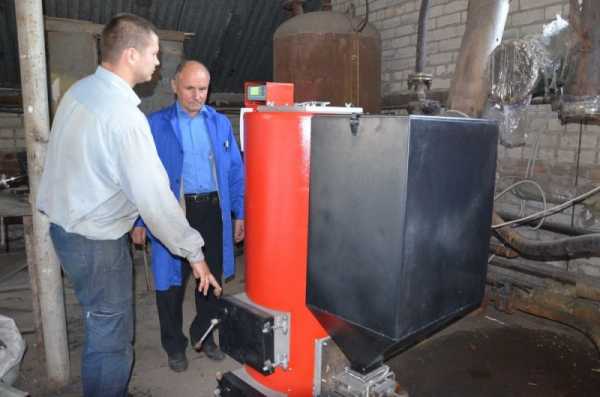

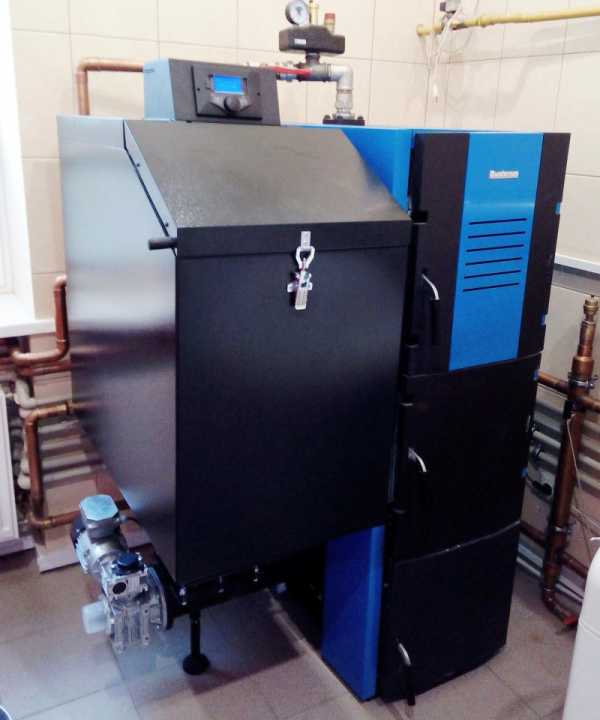

Пеллетные котлы

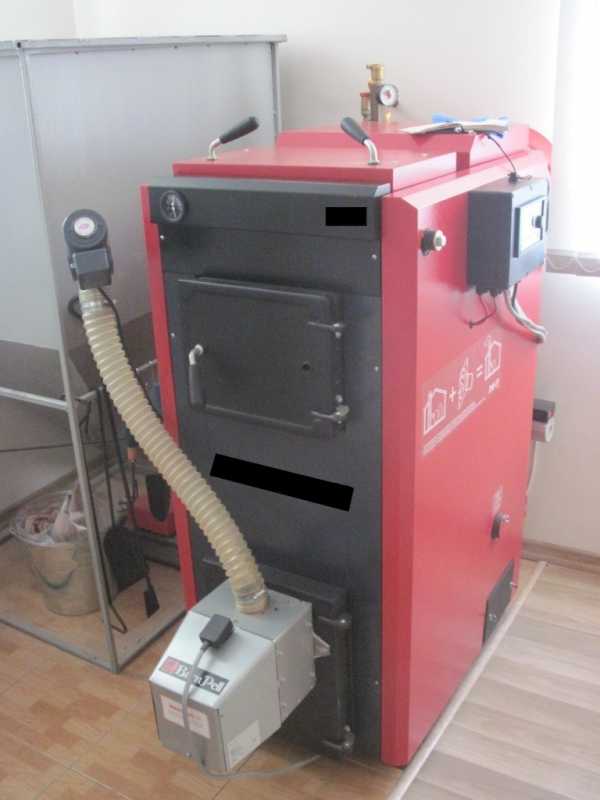

Котлы на пеллетах

Одним из самых калорийных и удобных в эксплуатации видов топлива являются пеллеты, которые еще называют биогранулами. В основном их изготавливают из древесной стружки, но могут использоваться, также, торф, лузга семечки подсолнечника и др. Для получения гранул исходное сырье измельчают, а затем прессуют под давлением, достигающим 300 атм. Поэтому пеллеты занимают гораздо меньший объем, чем порция стружки в чистом виде, имеющая ту же массу. Использовать котлы на пеллетах для отопления дома очень удобно: одной загрузки в бункер хватает на целую неделю, при этом топливо сгорает почти полностью, поэтому удалять золу можно примерно раз в месяц. От прочих видов твердотопливных котлов это оборудование отличается, в первую очередь, наличием специальной горелки, называемой пеллетной.

Базовая настройка пеллетного котла состоит из таких этапов:

точная настройка времени включения и ожидания шнекового питателя при подаче топлива;
подбор оптимальной скорости вентилятора для подачи воздуха;
регулировка режимов работы циркуляционных насосов в контурах отопления и ГВС;
настройка температурных режимов.

Максимальный и минимальный расход пеллетного котла определяется несколькими факторами:

КПД котла;
калорийность топлива;
термическое сопротивление ограждающих конструкций дома;
температура наружного воздуха;
количество потребителей, подключаемых к котлу помимо системы отопления (система «теплый пол», ГВС).

Расход пеллетного котла

Пиролизные котлы

Если бытовой котел отопления в частном доме предполагается топить углем или древесным топливом, лучше отдать предпочтение пиролизной или, что то же самое, газогенераторной модели. Такое оборудование еще называют котлами длительного горения. Пиролиз – это процесс образования горючего газа при тлении угольного или древесного топлива без доступа кислорода. Он проходит в специальной камере котла и сопровождается выделением значительного количества тепла. Древесный газ, состоящий по большей части из этилена и пропилена, через керамическую форсунку подается во вторую камеру, куда нагнетается воздух и где происходит его сжигание. Пиролизные котлы на твердом топливе для дома очень выгодны, поскольку имеют увеличенный КПД, к тому же для их очистки требуется гораздо меньше усилий, ведь золы после пиролиза остается совсем не много.

Правила выбора твердотопливного котла

Перед тем, как выбрать котлы на твердом топливе длительного горения, следует рассчитать их мощность. В среднем удельная величина энергозатрат на отопление дома площадью 100 – 150 кв. м составляет 120 – 130 Вт/кв. м, для дома площадью 400 – 500 кв. м – от 80 до 85 Вт/кв. м.

Также стоит обратить внимание на различные усовершенствования, которые могут существенно облегчить эксплуатацию оборудования. Так, например, отопление загородного дома твердотопливным котлом может управляться командами с мобильного телефона, если котел оснащен модулем GSM с установленной в него SIM-картой.

В качестве заключения рекомендуем посмотреть интересное видео с отзывом по эксплуатации чугунного котла на твердом топливе.

cotlix.com

Твердотопливный котел длительного горения. Вся правда.

Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.

Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.

Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.

Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.

Твердотопливный котел длительного горения — разновидности.

Почетное звание — твердотопливный котел длительного горения получает любой аппарат, который поддерживает горение в течение суток. Прогорел котел сутки – получил статус длительного горения, прогорел двое – статус не меняется, прогорел неделю – получи все тоже наименование.

Таким образом, мы можем встретить аппарат с различным периодом поддержки тления топлива, при этом само словосочетание “твердотопливный котел длительного горения” вряд ли раскроет нам все технические характеристики устройства.

Всего два основных вида оборудования различают в данном сегменте — котёл на дровах длительного горения и котел на угле длительного горения. Обслуживать оба устройства способны как систему с водяным контуром, так и систему с теплоносителем на основе гликоля. Кроме того, твердотопливный котел длительного горения, обладает рядом отличительных признаков, на которых мы заострим внимание.

Твердотопливный котел длительного горения — способы горения топлива

Традиционные энергозависимые котлы.

В традиционных моделях, обычно реализуется простейшая схема сжигания топливных запасов. По конструкции они напоминают обыкновенную печь, с нехарактерным специальным окошком, расположенном в верхней части котла и служит для загрузки дров или угля.

Принцип его работы основывается на процессе тления, не предполагающем горения яркого пламени. Выделять при тлении достаточное количество тепла для обогрева, помогает специальный вентиляционный насос, который включается автоматически и удаляет из топки избыточный объем кислорода.

Производители научили отслеживать устройства процент содержания кислорода в топочной камере, допуская необходимое количество лишь для поддержания тления, не давая разгораться открытому пламени. Тлеющее состояние, которое поддерживает твердотопливный котел длительного горения, обеспечивает очевидную экономию дорогостоящего топлива, а также освобождает владельца от рутинной, ежечасной подкладки дров или угля.

Инженеры позаботились, чтобы традиционный твердотопливный котел длительного горения включал в себя специальное отделение дожига остатков топлива. Камера дожига, представляет извилистый лабиринт, способствующий максимальному теплообмену.

Простое решение, позволило обеспечить практически полное догорание и уничтожение токсичных продуктов, возникающих во время эксплуатации котла. Таким образом, повышается экологическая безопасность и экономичность устройства в целом. В тоже время, вырабатываемое тепло идет на нагрев теплоносителя, повышая КПД котла до 85%.

Основным элементом в осуществлении теплообмена в традиционном котле служит теплообменник. Протекающий через него теплоноситель обеспечивает дальнейший перенос тепловой энергии непосредственно к радиаторам отопления.

Традиционный твердотопливный котел длительного горения славится простотой эксплуатации, высокой степенью надежности и долгим сроком службы. К недостатком относится посредственный КПД, который оставляет желать лучшего. Более существенную проблему может оказать энергозависимость.

Электронное регулирование подачи кислорода и работа вентилятора — не возможны без питания от электросети. Так, работа систему отопления становится уязвимой при аварийных сбоях электроснабжения. Конечно , на помощь придет заблаговременно установленный прибор бесперебойного питания. Но, во первых его надо купить, а во вторых, его работа не подразумевает долгого срока эксплуатации.

энергонезависимые котлы длительного горения

Второй способ сжигания, представлен многочисленными газогенераторными аппаратами. Такую конструкцию чаще называют пиролизный котел. Характеризуется повышенным значением КПД достигающим 90%. Высокая интенсивность выработки тепловой энергии, достигается особым методом сжигания топлива.

Сначала топливный материал подсушивается. Дальнейший процесс сопровождается дегазацией, в результате чего, порядка 85% веществ при горении преобразовываются в горючий пиролизный газ. Видео обзор, подробно описывает каким образом эксплуатируется пиролизный твердотопливный котел длительного горения.

Преимуществом пиррольных котлов, является их полная энергонезависимость, аппарат отлично подойдет к установке в проблемных регионах с трудностями в подаче электроэнергии. Второй плюс — автономность. Не требуется постоянная регулировка, а температурный режим поддерживается в заданном режиме с погрешностью не более ± 3°C.

Экономичность в пять раз лучше котла с прямым пламенем. Понадобится 10 кг топлива в сутки, чтобы хватило отопить площадь 100 м2. Практически полное сгорание — освобождает вас от частой работы по очистке котла от золы. Длительность горения составляет порядка 12 -16 часов.

Твердотопливный котел длительного горения — плюсы и минусы

В отсутствии газовой магистрали, альтернатив соорудить систему отопления не много. Можно установить газгольдер, при условии, что поставки газа налажены в регионе. Можно использовать экологически чистую, но дорогую электроэнергию, подключив электрокотел. Но что делать, если подобные варианты не по карману? Или ресурсы газа и электричества ограничены или вовсе отсутствуют?

Твердотопливный котел длительного горения не потребует от владельца значительных затрат по установке и обеспечит разумную замену перечисленных способов обогрева.

Достоинства:

Простая эксплуатация. Традиционная работа на дровах, пеллетах или угле не потребует специальных навыков. Очистка от золы занимает времени не более часа в неделю.

Долговечность. Сроки службы превышают 10 – летний период. Котел длительного горения – техника неприхотливая. Простая конструкция, при бережной эксплуатации, может исправно служить несколько десятков лет.

Экологически чистый. Камера дожига обеспечивает почти полное сгорание топлива. Выбросы вредных веществ естественный продукт сгорания – перерабатываются в результате фотосинтеза.

Высокий КПД. На рынке представлены модели с значением до 90 – 95 %. Обеспечены минимальные тепловые потери. Инженерные решения оптимизируют процесс дожига пиролизных газов. Конструкция теплообменника спроектирована с максимальной теплоотдачей теплоносителю.

Эффективность и экономичность. Современное оборудование мало уступает газовым аналогам. Результативность длительного горения достигает семи и более суток.

Приемлемая стоимость топлива. Порой и единственная возможная. Освобождает от зависимости дорогостоящего газового оборудования.

Отсутствует разрешительная документация на установку котла. Не требуется заключение договоров с газовыми службами на обслуживание.

Твердотопливный котел длительного горения позволяет обеспечить домовладение горячей водой, в случае наличия второго контура. Кроме того, расширить функциональность поможет бойлер косвенного нагрева.

Недостатки:

Постоянное участие владельца. Несмотря на продолжительный процесс горения с одной загрузки, рано или поздно приходится возвращаться к пополнению загрузочного отделения топливом.

Регулярная чистка. Наверное самый не популяр

teplogalaxy.ru

130 фото лучших вариантов применения

Современные дома для проживания – это большое комплексное объединение коммуникаций, в задачу которого входит обеспечение всех бытовых потребностей жильцов. От степени технического оснащения жилья зависит уровень благоустроенности владельцев.

Большое внимание уделяется системе отопления. Зачастую она не только обогревает дом, но и обеспечивает бесперебойной подачей горячей воды. С такой задачей справятся твердотопливный котел для дома с двумя контурами.

Устройство твердотопливных котлов

Традиционный твердотопливный котёл – конструкция, собранная из отдельных модулей в едином корпусе.

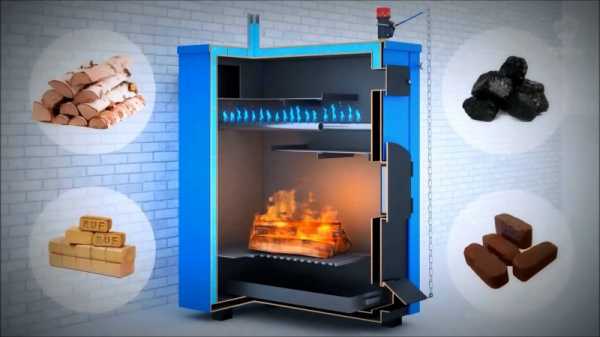

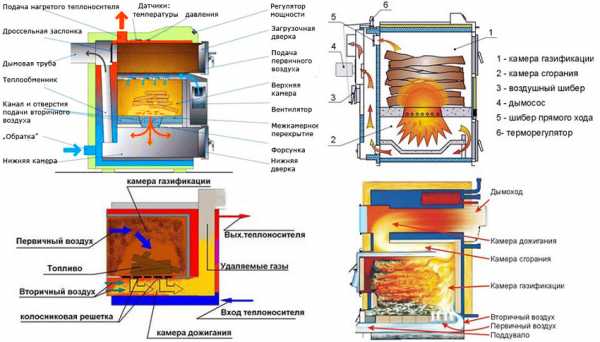

Простейший котел на твердом топливе в разрезе выглядит следующим образом:

Устройство, в котором происходит теплообмен (теплообменник) – важное звено котла. При помощи его подается разогретый дымовой газ. Изготавливается из стали или чугуна. Стальной элемент дешевле, стойкий к перепаду температуры, но быстро изнашивается. Теплообменник из чугуна не подвластен коррозии, многолетний.
Камера, в которой сжигается топливо. Обязательный атрибут – дверца.
Решетка с колосниками. Служит для подачи воздуха. Обеспечивает равномерный слой топлива, отсевая излишки золы.
Отверстие для чистки ходов.

Перечисленные выше элементы рассматриваются как основные в данных системах. Тем не менее, такое устройство может иметь своей составной частью вспомогательные элементы, значительно упрощающие использование механизма.

Регулятор тяги. Механический регулятор является важной частью, с помощью которой происходит регулирование температуры в полости подающего трубопровода. При его помощи осуществляется контроль температуры воздуха в топке. Регулятор расширяется под нагревом, оказывает воздействие на затвор, после чего последний приоткрывается.

Регуляция тяги может происходить автоматически, без участия человека. Этот механизм имеет небольшие размеры и располагается на фронтальной стенке.

Разновидности и достоинства котельных на твердом топливе

Различают два вида твердотопливных котлов длительного горения:

Устройство с типичным видом горения. Имеют приборы контроля температуры, две камеры. Не требует сложного обслуживания, простой в использовании. В качестве топлива применяют брикеты из торфа, берёзовый уголь, отопительные гранулы, дрова.

К недостаткам относят: использование большого количества топлива, низкий коэффициент полезного действия, неизбежность в частой чистке.

Возможен монтаж стальной емкости к котлу. В процессе горения бак будет накапливать и сохранять тепло.

Котел твердотопливный длительного горения – этот тип устройства не имеет недостатков, как у классического котла. Бывают: пиролизного и тлеющего типа.

В пиролизном котле имеются две камеры. При полной загрузке топки котел функционирует самостоятельно до 12 ч. Не требует частой чистки, так как практически нет золы.

К преимуществам данного типа можно отнести долгое время горения, использование разнообразного топлива, агрегат работает автоматизировано.

В системах тлеющего типа горение происходит сверху в низ. Имеют большую топку, поэтому время действия такого устройства не менее недели. Топливо для данного типа должно иметь низкую влажность, без смолы.

Фото твердотопливных котлов

Также рекомендуем посетить:

mojdominfo.ru

Котлы для водяного отопления на твердом топливе

Экология потребления.Наука и техника:Все котлы на твердом топливе для водяного отопления характеризуются рядом общих черт. По определению они используют тепло сгорания древесины, торфа или угля. Кроме того, температура теплоносителя на выходе из котла не превышает 100 градусов.

В этой статье мы познакомим читателя с миром современных отопительных установок на твердом топливе. Какими бывают твердотопливные водяные котлы? Оправдано ли применение именно этого вида топлива экономически? Есть ли у него серьезные недостатки? На все эти вопросы мы постараемся ответить.

КЛАССИФИКАЦИЯ КОТЛОВ

Понятно, что все котлы на твердом топливе для водяного отопления характеризуются рядом общих черт. По определению они используют тепло сгорания древесины (как вариант — продуктов его переработки), торфа или угля. Кроме того, температура теплоносителя на выходе из котла не превышает 100 градусов. По каким признакам эти устройства различаются между собой?

По каким признакам эти устройства различаются между собой?

МАТЕРИАЛ

Речь идет о материале, как самого котла, так и его теплообменника — узла, при посредстве которого теплоноситель контактирует с топливником. Возможны два основных варианта:

Стальные котлы в среднем несколько дешевле и имеют куда меньшую массу. Однако характеризуются и меньшим сроком службы. Сталь — металл, боящийся коррозии; пламя и весьма агрессивный конденсат стремительно разрушают его. Однако: качественные твердотопливные котлы отопления российского производства, как и импортные, изготавливаются из жаростойких сортов коррозионно-стойких сталей. Кроме того, топка часто дополнительно защищается футеровкой огнеупорным кирпичом.
Чугун — материал, в куда меньшей степени боящийся коррозии. Именно поэтому он применяется для изготовления колосников и дверок в печах; именно поэтому чугунные котлы в среднем куда долговечнее стальных.

Цена большего срока службы — большая масса изделий. Как правило, даже котлы скромной (до 16 КВт) тепловой мощности требуют обязательного монтажа исключительно на капитальный фундамент.

ТОПЛИВО

Наиболее универсальны водяные твердотопливные котлы, способные работать на нескольких видах топлива. Без какой — либо адаптации можно, вычистив зольник, закинуть в топку уголь после дров или торфяные брикеты после пеллет.

Однако ориентированные только на один тип топлива устройства, как правило, обладают более высоким КПД. Их конструкция оптимизирована для горения с вполне определенной температурой пламени и влажностью горючего.

Помимо однотопочных, производятся котлы с двумя раздельными топливниками и двумя теплообменниками. Они позволяют сжигать разные типы топлива, которые требуют разного конструктивного исполнения зона горения. В самом деле, горелка для соляры быстро придет в негодность, если будет находиться среди горящих дров. Узнайте также о достоинствах пленочного инфракрасного отопления.

ЭФФЕКТИВНОСТЬ

КПД у разных типов котлов очень сильно различается. Определяющие этот параметр факторы — температура продуктов сгорания на выходе и количество твердых отходов. В обоих случаях меньше — значит лучше.

Минимальный КПД, часто не достигающий даже 50%, у простейших сделанных своими руками устройств. Да, коробка из стального листа с двумя дверками и змеевиком внутри обойдется совсем недорого; однако для получения необходимого вам количества тепла дров придется сжечь ОЧЕНЬ много.

Фабричное производство твердотопливных котлов опирается на точный расчет их формы и размеров теплообменника. Даже у младших моделей температура продуктов сгорания обычно не превышает 120 градусов. Помимо того, что большее количество тепла отдается теплоносителю, это означает еще и большую пожарную безопасность.

Особняком стоят так называемые пиролизные, или газогенераторные котлы. Как они работают?

В устройстве присутствуют две топки с теплообменниками в каждой из них. Они сообщаются между собой и размещены одна над другой.
В верхней топке в условиях недостатка кислорода и высокой температуры дрова медленно тлеют, постепенно распадаясь в золу. Крупных углей при штатной работе котла не остается.

Однако из-за недостатка окислителя горючее сгорает не полностью: оно выделяет большое количество пиролизного газа, состоящего из CO (угарного газа) и летучих углеводородов.

Этот газ принудительно подается в нижнюю топку, где сгорает уже полностью после того, как к нему подмешивается богатый кислородом воздух.

Газогенераторные твердотопливные водогрейные котлы имеют очень высокий КПД, достигающий у лучших устройств 95 процентов. Однако они в 1,5-2 раза дороже традиционных конструкций и требуют использования топлива с низкой влажностью. Кроме того, младшие модели работают ТОЛЬКО на дровах.

АВТОНОМНОСТЬ

Устройства традиционной конструкции требуют постоянного присутствия человека — топку нужно загружать каждые 2-4 часа. Профессия кочегара родилась не на пустом месте. Именно это свойство является основным недостатком твердого топлива; отчасти поэтому если доступен магистральный газ — редкий владелец коттеджа задумается о дровах или угле.

Пиролизный котел, однако, в силу принципа своей работы заставляет топливо не сгорать, а тлеть. На одной загрузке котел может работать до 12 часов.

Сравнительно недавно литовская компания Stropuva наладила поточное производство так называемых котлов верхнего горения. Они обеспечивают отоплению еще большую автономность: на сертификации в 2003 году серийная модель после загрузки 50 килограммов топлива отдавала около 6 КВт тепловой мощности около полутора суток.

За счет чего достигается столь длительное время работы?

Объем топки увеличен и вмещает несколько десятков, а то и сотен килограммов топлива.
Колосник и зольник отсутствуют.
Горит только верхний слой загруженного топлива. Воздух для поддержания горения (точнее, тления) подается сверху через подвижный узел, который под собственной тяжестью опускается по мере прогорания дров или угля.
Пепел уносится с дымом.
Область тления топлива отделяется от верхней части камеры массивным металлическим диском (жаргонное название — стаскоблин). Над ним к продуктам неполного сгорания топлива подмешивается воздух извне, и они сгорают с выделением остаточного тепла.

Как видим, в своей основе эти устройства представляют собой пиролизные водогрейные твердотопливные котлы, но с серьезными конструктивными доработками. Понятно, что и здесь ценник не порадует экономного хозяина.

Особняком стоят котлы, работающие на пеллетах — прессованных гранулах из опилок. В них проблема автономности решается регулируемой подачей гранул из бункера.

Однако: помимо дороговизны, у этих устройств есть еще одна проблема. Производство пеллет в нашей стране не налажено; не везде можно обеспечить себя этим видом топлива.

АВТОМАТИЗАЦИЯ

В классических котлах вся автоматика ограничивается простейшей защитой от перегрева теплоносителя. Механический термостат с помощью рычага тянет за цепочку, прикрывающую заслонку. Скорость поступления воздуха уменьшается; теплоотдача котла снижается.

В пиролизных отопителях возможностей куда больше:

Заслонки с механическим или электрическим управлением и здесь позволяют регулировать тягу;
Наряду с этим в устройствах с принудительной тягой их тепловой мощностью можно управлять, регулируя обороты вентилятора-дымососа.

Кроме того, возможен контроль не температуры теплоносителя, а температуры воздуха в помещении.

Полезно: недорогие отопительные котлы на твердом топливе российского производства, как правило, управляются примитивным механическим термостатом или вообще только вручную. Не стоит искать среди младших моделей устройства, которые смогут самостоятельно поддерживать комфортную температуру. Однако именно благодаря простоте конструкции они исключительно отказоустойчивы.

ДОСТОИНСТВА И НЕДОСТАТКИ

ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ

При текущих российских ценах покупные дрова на втором месте по дешевизне после магистрального газа. Разница между ними невелика — единицы проценто. Понятно, что речь идет о стоимости выработки одного киловатт-часа тепловой энергии.

Уголь дороже, но ненамного.

В пользу дров говорит еще несколько факторов:

Магистральный газ есть не везде, а отопление сжиженным обходится в несколько раз дороже и по расходам приближается к электрическому отоплению.
Дрова можно заготавливать самостоятельно, что уменьшит расходы и вовсе до нуля.
Твердотопливное отопление позволит с пользой утилизировать большую часть бытового мусора. Остальное в условиях загородного дома пойдет в компост и послужит удобрению почвы.

УДОБСТВО ИСПОЛЬЗОВАНИЯ

А вот в этой области — одни минусы.

Продукты сгорания нужно отводить. Причем коаксиальным отводом — воздухозаборником, как в газовых котлах с закрытой горелкой, утилизацию печных газов реализовать не получится. Нужен полноценный дымоход.

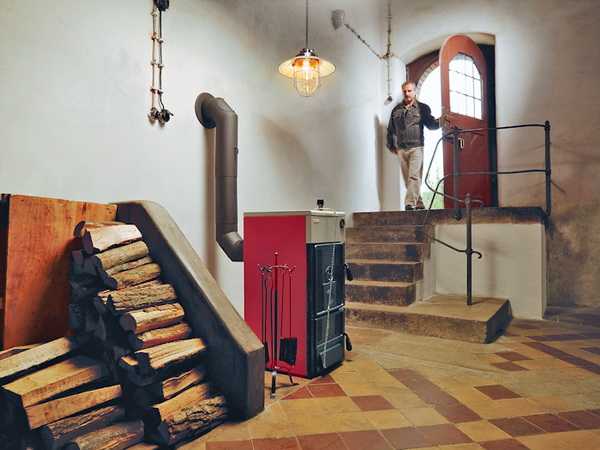

Котлы на твердом топливе существуют только в напольном исполнении. Они массивны и имеют большие размеры. В большинстве случаев им лучше отвести отдельное помещение.
Топливо нужно хранить неподалеку от котла, причем под навесом. Сравните это требование с удобством подключения к газу или электричеству.
Закладка топлива и удаление продуктов сгорания требуются часто. Даже в котлах длительного горения, где зольника нет в принципе, вам между закладками топлива все же придется вычищать поддон. Помимо довольно грязной работы, это означает еще одну вещь: уехать на несколько дней и оставить дом теплым не получится.

УСТАНОВКА

Все устройства обсуждаемого нами типа могут монтироваться самостоятельно. Никакой учет и контроль коммунальных служб не требуется.

Однако пару правил нужно соблюдать.

Массивные котлы монтируются, как уже говорилось, исключительно на собственный фундамент. Ставить 300 — 500 килограммов чугуна на деревянный пол точно не стоит.

В общем-то, лучше перестраховаться и с более легкими стальными: к примеру, твердотопливные котлы белорусского производства КСВ 12,5 при скромной мощности в 12,5 КВт весят 180 кг.

Вторая инструкция связана с пожарной безопасностью. Корпус котла и дымоход при сгорании топлива заметно нагреваются. Рекомендуется ставить котел на расстоянии не меньше полуметра от ближайшей стены.

Если стенки выполнены из горючего материала — они защищаются кирпичом или листом оцинковки с прокладкой асбеста.

Дымоход отделяется от горючих конструкций перекрытия или стен расстоянием не меньше 25 сантиметров. опубликовано econet.ru

econet.ru

Котлы на твердом топливе длительного горения – 5 вариантов

Собственно, отопительные котлы на твердом топливе длительного горения для нас, застройщиков, не в диковинку. Если бы лет 20 назад мне сказали, что можно не подкладывать дрова в топку котла 18-24 часа, я бы не поверил. А теперь даже 2 суток – это не предельный срок, когда можно оставить свой теплогенератор «без присмотра».

А теперь нам фактически на выбор предлагается 5 разных вариантов теплогенераторов, которые обеспечивают длительное горение закладки топлива, будь то дрова, уголь, древесные или растительно-жмыховые брикеты.

Что же входит в эту пятерку, которую хотелось бы здесь озвучить? Посмотрим далее.

Виды котлов на твердом топливе длительного горения

Если брать классические котлы на твердом топливе длительного горения, то у нас будет всего 2 варианта. Это пиролизные котлы с верхним горением и поддувом воздуха. И шахтные газогенераторные котлы с нижним горением.

К ним добавляется вариант, по которому работают все «стропувы» — вертикальная закладка и механическая «добивка» топливника посредством винта или другого пресса.

Далее, имеем вариант номер 4 – новомодные «огненные ящики» с дожигом пиролизных газов прямо под сводом топки при помощи подачи в верхнюю часть воздуха извне. К ним относятся все клоны «булерьянов» — Бренеран, Бутаков и т.п. И кстати. Всем известные колпаковые печи с подсосом воздуха – относим туда же.

И, наконец, пятый вариант – просто твердотопливные котлы с большой топкой, реально гигантской топкой, которые не только обеспечивают длительное горение, но и производят хороший теплосъем с дымовых газов, за счет правильно организованных дымовых ходов. И еще за счет дополнительных инженерных решений, который позволяют отнимать тепло у дымовых газов. Например, это использование турбулизаторов, которые отнимают тепло у дымогазов на самой последней стадии.

Топливо для котлов длительного горения

Здесь мы не будем рассматривать варианты с подачей измельченного топлива в топку из бункера или биг-бага, будь то пеллеты, брикеты или уголь. Все ж таки это уже автоматизированные котлы и топливо в их топках горит самым обыкновенным образом. Вся «длительность» заключается в непрерывной подаче небольшого количества топлива за определенный промежуток времени из большого хранилища.

Мы же смотрим на те агрегаты, которые позволяют сделать 1 закладку топлива на 1-3 дня, или хотя бы на 14-16 часов, и более к котлу не подходить.

Исходя из этого, у нас остается всего 3 вида топлива, которое подходит для этой категории:

Дрова и древесные отходы (обрезки, чурки).
Уголь крупными кусками.
Брикеты из опилок или растительного сырья.

Для этого топлива, которое не может подаваться автоматически в топку котла, остаются те котлы на твердом топливе длительного горения, которые мы рассматривали выше.

Итак, что видим, что у нас в списке:

Пиролизные котлы с поддувом воздуха – верхнее горение.
Шахтные котлы с нижним горением и подачей воздуха дымососом в нижнюю часть.
Все имеющиеся в природе «стропувоиды».
Клон булерьянов с подачей воздуха под свод топки – с теплообменником и без оного.
Котлы с большой топкой, обеспечивающие медленное горение закладки и хороший теплосъем с дымовых газов.

Если не перечислил все, пишите в комментариях и отзывах внизу – дополним список. По двум из трех пунктов, по котлам длительного горения на дровах, уже есть обзоры на сайте – смотрите. Там показаны все особенности, все положительные и отрицательные стороны для отопления небольшого частного дома.

По трем котлам из списка обзоров еще нет, будут в самое ближайшее время. Если вам нужно осветить какие-то дополнительные плюсы или минусы этих агрегатов, пишите также в комментариях.

kotlobzor.ru

РубрикаДом
