Фундамент столбчатый армирование – Армирование столбчатого фундамента своими руками

Содержание

Вертикальное армирование столбчатого фундамента ⋆ Смело строй!

В данной статье мы разберем, что такое столбчатый фундамент, его свойства и особенности изготовления, а так же узнаем, как и зачем производится армирование столбчатого фундамента.

Столбчатый фундамент – проверенное и выгодное решение для возведения малоэтажных зданий из дерева или каркасных построек. Такой фундамент возводится также при постройке зданий на склонах. Существенным препятствием для закладки столбчатого основания является высокий уровень грунтовых вод или необходимость сооружения подвала.

Основание представляет собой систему столбов, изготовленных из бетона, которые размещены на пересечении и примыкании стен, а также на углах сооружения. Стоит также отметить, что несущая способность у данного фундамента ниже, чем у других видов.

Важный момент: данный фундамент закладывается гораздо глубже расположения уровня промерзания грунта, который можно узнать в местных геоцентрах.

Зачем армировать фундамент

Состояние грунта нестабильно, его несущая способность часто меняется при смене сезонов, что не может не сказываться на состоянии фундамента. Отдельные его части начинают провисать, причем характер деформации полностью зависит от того, в каком месте участка происходит проседание грунта.

Для того чтобы нагрузка на столбы основания распределялась равномерно, их верхушки укрепляется специальной конструкцией – ростверком. Данное приспособление не даст столбам перемещаться и деформироваться и послужит прочной опорой для постройки дома, в том числе и здания с цокольным этажом.

Таким образом, армирование столбчатого фундамента необходимо для увеличения его прочности и правильного распределения нагрузки. Верная закладка стержней арматуры – залог долговечности всего сооружения.

Способы армирования столбчатого основания

Варианты строительства столбчатого фундамента

Как правило, в малоэтажном индивидуальном строительстве используется железобетонный фундамент монолитного типа – один из наиболее широко распространенных видов столбчатого основания. Существует два способа возведения данного фундамента:

Вариант №1. Под каждый из планируемых столбов вырывается котлован шириной немного больше размера столба и глубиной согласно проектным расчетам. Эта процедура необходима для монтажа опалубки из досок. Она сооружается таким образом, чтобы столбы фундамента возвышались на полметра над землей. Затем, после ее установки, расклинивания и закладки стержней арматуры, заливается бетон.

Важно: заливка бетона должна производиться на одном уровне. Ошибки и неровности можно исправить при установке ростверка. После полного засыхания железобетонной массы деревянную опалубку убирают, а котлован засыпают обратно.

Вариант №2. Данный способ довольно трудоемкий из-за большого количества земельных работ. Выполняется он следующим образом: бурятся скважины на нужную глубину при помощи специальной техники, в них закладывается арматура, которую затем бетонируют. В данном случае опалубка совсем небольшая и имеет высоту выступающей части столба. Хотя второй способ прогрессивнее, быстрее и проще, но он гораздо требовательнее к грунту строительного участка.

Выбираем арматурные стержни

Важно: для качественного и правильного армирования можно пользоваться только специальной стальной арматурой. Рассмотрим, какие стержни предусматривает регламент ГОСТ 10922-90:

Класс арматуры А-III и выше;
Длина деталей арматурного каркаса должна быть больше 60 мм;
Диаметры стержней: для холоднотянутых стальных прутьев – не менее 3 мм, для горячекатанного металлопроката – не менее 6 мм. Элементы конструкции изготавливаются строго из качественной стали класса 15 и выше, предварительно обработанной антикоррозийными материалами.

Технология армирования столбчатого фундамента

Для того чтобы армирование было выполнено правильно, важно знать и учитывать особенности технологии.

Помните: любая конструкция, изготовленная из монолитного бетона, отлично переносит сжатие, но разрушается при растягивающих и изгибающих нагрузках. Именно для предотвращения этих негативных последствий и производится армирование, которое в данном случае выполняется вертикально – металлические стержни кладутся параллельно столбам.

Арматурные стержни заготавливаются заранее. Для процедуры необходимы прутья класса А-III. Каркас из расчета на один столб 40 на 40 сантиметров изготавливается из 4 вертикальных стержней. Его поперечное сечение должно быть меньше сечения столба на 4-5 сантиметров со всех сторон.

Если высота столба достигает двух метров и более, его обвязка производится в нескольких местах на расстоянии не более 70 сантиметров друг от друга. Согласно ГОСТу 10922-90, можно выбрать любой способ обвязки. Наиболее популярны сейчас два способа: при помощи стыковой электросварки и путем соединения элементов двойным узлом проволочными фиксаторами. Важный момент: процент содержания арматурных стержней в фундаменте четко прописан в СНиПе и не терпит отклонений. К примеру, для подколонников и колон он составляет всего 0,08% от площади сечения столба.

Запомните: металлолом не может служить в качестве материала для арматуры, это недопустимо и опасно.

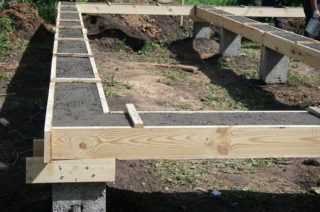

Армирование ростверка

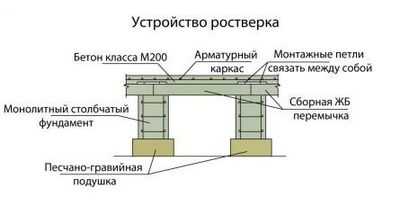

Образец устройства ростверка столбчатого фундамента

Без укрепления конструкции ростверка, армирование фундамента неэффективно, поскольку на нее оказывается точно такие же нагрузки, как и на все основание.

Важный момент: армирование ростверка производится по технологии укрепления ленточного основания. В данной процедуре помимо объемных металлоконструкций, можно применять и плоские закладные детали, такие как швеллер, толстолистовую полосу и уголок.

Эта технология предусматривает два пояса армирования, причем в верхнем поясе используются стержни большего сечения.

Таким образом, вместе с армированием ростверка появляется возможность полностью погрузить стержни в бетон, не применяя при этом антикоррозийное покрытие.

В данном видео представлена технология использования столбчатого фундамента при строительстве каркасного дома

Подводим итог: возведение фундамента – серьезная задача, к проведению которой необходимо подойти со всей серьезностью, тщательно изучив теорию и нормативные акты. Важно соблюдать технологию и регламентированные нормативными актами условия изготовления. Правильно выполненное армирование основания – залог прочности конструкции, ее долговечности.

smelostroi.ru

Армирование столбчатого фундамента — ЗАФФХОЗ

В процессе строительства многочисленных современных зданий, а также сооружений со средней тяжестью широко используется армирование столбчатого фундамента с ростверком. Известно, что для бетона характерны высокие показатели прочности на сжатие. Что делает его максимально подходящим материалом в случае возведения фундаментов для лёгких построек.

Однако, с другой стороны, ему приписывают и значительный недостаток — плохая переносимость нагрузок на изгиб, а также растяжение. В данной статье мы подробно и понятно расскажем Вам об актуальной современной технологии армирования столбов, а также об особенностях и тонкостях армирования именно такого вида фундамента.

Схема столбчатого фундамента

Что дает армирование в случае столбчатого фундамента.

С его помощью можно грамотно перенести большинство критически важных напряжений, возможных на поверхности столбчатой опоры, во внутренние, более глубокие слои бетона;

Профессионально выполненное армирование помогает с высокой эффективностью соединить два основополагающих элемента столбчатого фундамента – бетонные столбчатые опоры и ростверк из железобетона;
С помощью арматуры в существенной степени увеличивается ресурс элементов из железобетона.

В некоторых случаях применение арматуры помогает избежать самых плачевных и катастрофических итогов, касающихся процесса разрушения бетона. В результате вместо скачкообразного разрушения происходит пластичное и медленное расползание имеющейся конструкции.

Особенности технологии армирования столбов

Требования для армирования столбчатого фундамента

В конструкцию арматурного каркаса столба из бетона входит несколько вертикальных прутков. Диаметр используемой арматуры составляет от 10 и вплоть до 12 мм.

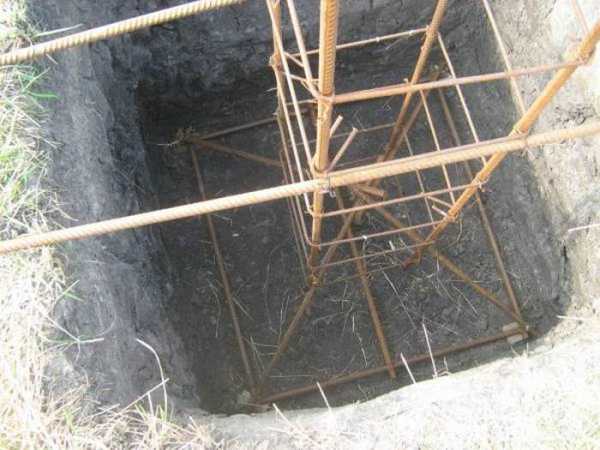

Армированный каркас столба фундамента

Следует знать, что с целью армирования столбчатых фундаментов применяют исключительно арматуру, принадлежащую к классу А-III ( или ребристую).

В роли горизонтального компонента каркаса выступает более тонкая и гладкая монтажная арматура с диаметром 6 мм. Основное назначение горизонтальных компонентов — служить правильному соединению вертикальных стержней в целую единую конструкцию.

Как грамотно вычислить длину вертикальных элементов: их верхние концы должны выступать над поверхностью заливки из бетона на 10-20 см. Оставшиеся свободные концы впоследствии применяются с целью привязки ростверка к необходимым столбам.

Типичная схема армирования столбчатого фундамента

Для того, чтобы грамотно и беспроблемно выполнить армирование, необходимо пройти следующие этапы:

Четко рассчитать требуемое количество арматуры;
Отрезать стержни с необходимой длиной;
Связать каркас;
Выполнить спуск полученной конструкции внутрь опалубки. Немаловажное значение на этом этапе имеет то условие, что между арматурой, а также досками опалубки должен выдерживаться зазор до 50 мм;

Выполнение заливки бетона. Следует помнить, что при правильном заполнении каркаса смесью из бетона его требуется периодически встряхивать. Немаловажно, чтобы арматура была полностью чистой. В ином случае станет явным прилипание имеющегося бетона к металлу. Очистить арматурные прутья от краски, ржавчины, а также окалины можно с использованием специальных антикоррозийных растворов.

В целом, следует помнить, что невозможно получить точные данные, а также размеры стальных прутков, глубину и форму их закладки в бетон, используя несколько простейших формул всем известной строительной механики. На современном этапе зачастую армирование столбчатого фундамента производится с использованием программного способа. По его результатам можно подобрать наиболее оптимальный способ армирования, а также вычислить необходимую мощность и даже построить так называемые эпюры напряжений касательно арматуры.

Армирование столбчатого фундамента: полезные рекомендации

Определение необходимого количества прутка для армирования в бетонном элементе происходит следующим принципом – суммарное сечение арматуры в используемом бетоне должно составлять от 02 до 0, 25 % от имеющегося сечения столбчатой опоры либо балки;
Наиболее оптимальным и грамотным соотношением диаметра армирующего прутка к поперечному размеру устанавливаемой балки считается от 1 к 20 и от 1 к 25;
Элементы, подлежащие закладке, должны размещаться в бетон на минимальном расстоянии 2,5 (и вплоть до 3,5 см) от поверхности требуемой балки;
Армировать столбчатые опоры фундамента можно в форме пространственного каркаса. Отдельные его пруты необходимо перевязать мягкой проволокой с целью фиксации их местоположения в опалубке вплоть до заливки имеющейся формы бетоном.

Вязка арматуры

Вязка арматурного каркаса ( опора и столб)

Разберемся подробнее, как вязать арматуру для столбчатого фундамента.

Прежде всего, таким фундаментам присущи некрупные размеры. По этой причине с целью вязки арматуры может применяться обычный либо автоматический крюк.

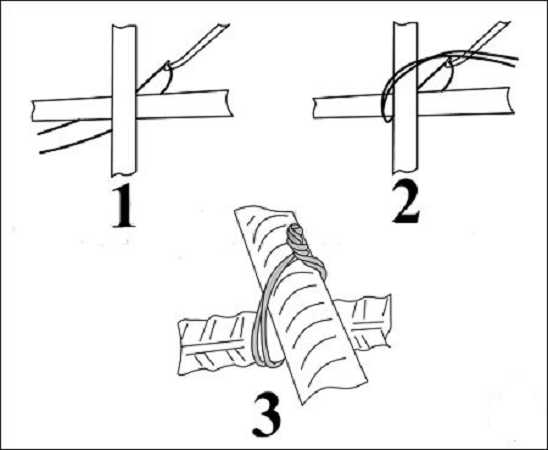

Рассмотрим довольно нехитрую схему вязки:

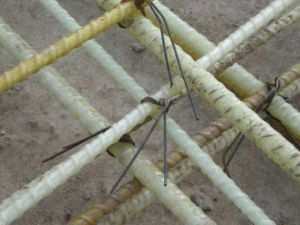

Необходимо отрезать кусок проволоки с длиной в 300 мм и сложить её пополам;
Полученную петлю необходимо занести по диагонали крестовины арматуры и вынести к её концам;
В проволочную петлю помещается крюк;
Необходимо прокрутить инструмент, цепляя в процессе концы проволоки.

Требуемые расчеты

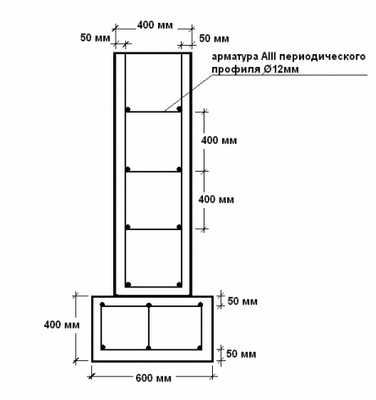

Схема арматурного каркаса

В случае индивидуального строительства армирование столбчатого фундамента сводят к четкому и продуманному определению требуемого количества арматуры. К примеру, для того, чтобы получить каркас из арматуры под столб с диаметром 200 мм, а также с необходимой глубиной заложения в 2 метра, достаточными станут 4 вертикальных прутка со следующим диаметром — 12 мм.

Расстояние между ними будет составлять 200 мм. Причем прутки необходимо будет перевязать с использованием горизонтальных элементов в 4-ёх местах (с требуемым шагом – 500 мм).

1.Для расчета количества ребристой арматуры на 1 столб необходимо выполнить следующие вычисления: (2 + 0,2) х 4 = 8,8 метра. В расчете уже учтен припуск в 0,2 м, необходимый с целью привязки ростверка;

2. Для расчета количества необходимой гладкой арматуры с диаметром 6 мм необходимы следующие вычисления: 0,2 х 4 х 4 = 3,2 метра;

3. Для расчета вязки каркаса требуется заготовить следующее количество проволоки: 0,3 х 4 х 4 = 4,8 метра.

Полученные в итоге результаты необходимо умножить на требуемое количество столбиков.

Таким же самым образом происходит расчет требуемого количества арматуры с целью армирования столбчатых фундаментов монолитного типа и любых геометрических размеров.

Подведем итоги. Армирование столбчатого фундамента – трудоёмкий процесс, который требует грамотных расчетов и продуманного подхода. Однако не стоит забывать, что от этого в итоге зависит прочность, а также надежность всего строящегося объекта. Поэтому стоит приложить некоторые усилия на начальном этапе, чтобы пожинать приятные плоды собственного труда в процессе эксплуатации нового сооружения.

zaffhoz.ru

Армирование столбчатого фундамента своими руками: подробная схема

Для того чтобы изготовить надежные и долговечные столбы для фундамента под постройки небольшой массы в настоящее время все чаще стали использовать бетон, который отличается высокой степенью прочности и сжатия. Тем не менее, как и любой другой материал, бетон характеризуется не только с положительной стороны. К отрицательным качествам можно отнести плохую переносимость давления на изгиб и растяжение. Однако изменить положение дел удалось благодаря армированию столбчатого фундамента, которое при большом желании можно осуществить своими руками.

Методика армирования столбов

Каркас из арматуры для бетонного столба имеет вид вертикальных прутков, которые соединены между собой более тонкими горизонтальными прутьями. Диаметр составных прутьев, которые устанавливаются вертикально, лежит в диапазоне от 10 до 12 мм. Чтобы армирование столбчатых фундаментов имело успех, следует применять ребристую арматуру класса А3.

Для горизонтальных элементов каркаса понадобится арматура тоньше, как мы уже говорили раннее. Для этого приобретается гладкая монтажная арматура диаметром до 6 мм. Горизонтальные прутья служат исключительно для скрепления вертикальных прутков. В итоге все стержни сплетаются в единую и целостную конструкцию.

Выбрать длину для вертикальных прутов не сложно, достаточно отступить от верхней плоскости будущего монолитного столбчатого фундамента сантиметров 10-20, после чего в процессе возведения основания здания эти концы будут привязаны с ростверком посредством сварки.

Устройство армирования

Давайте теперь рассмотрим схему армирования столбчатого фундамента. Выглядеть она будет следующим образом:

Проводим расчеты необходимого нам материала, в данном случае количество арматуры;
Прутья разрезаются по размеру;
Изготавливаем каркас;
Полученную конструкцию из арматуры аккуратно опускаем в опалубку, соблюдая дистанцию между каркасом и стенками опалубки не меньше, чем 5 см;
В опалубку заливается бетон.

Во время заливания бетонной смеси в опалубку, следует периодически трясти каркас, чтобы избежать образования полостей. Всю конструкцию из арматуры необходимо хорошо очистить от грязи и коррозии, если такая имеется. Делается это для того, чтобы бетонная смесь как можно лучше прилипла к металлу.

Вязка стальных прутьев

Благодаря своим компактным размерам, каркас из арматуры для столбчатого фундамента можно связать с помощью механического, ну или автоматического крюка.

Методика вязки

Представим нашу схему в виде пошаговой инструкции:

Отмериваем кусочек проволоки длиной 30 см, отрезаем ее и складываем;
На пересечении двух прутьев арматуры на месте их пересечения заносится образованная петля и выносится наверх;
Продеваем крюк на петлю и прокручиваем проволоку, заплетая при этом часть с концами проволоки вокруг петли.

Вот таким нехитрым способом производится связывание арматурного каркаса для столбчатого фундамента.

Вспоминаем алгебру. Расчеты

Ни одна стройка не обходится без предварительных расчетов. Определить количество необходимого материала для возведения фундамента – одна из самых главных задач. Сюда входит определение количества арматуры для изготовления металлического каркаса. Допустим, чтобы изготовить каркас из арматуры для заливки столба диаметром 20 см и глубиной заложения 200 см нам понадобиться всего 4 прута диаметром в среднем 12 мм.

Между прутками соблюдаем дистанцию в 20 см. Вертикальные прутья связываются горизонтальными кусками арматуры, между которыми расстояние будет составлять приблизительно 50 см. Всего получится 4 места связки.

Далее считаем так:

Всего арматуры на один столб нам понадобится 8.8 метра. Как мы это нашли? Просто длину столба (2 м) сложили с размером будущего ростверка (припуск 0.2 м) и умножили на количество вертикальных прутьев, необходимых для изготовления арматурной конструкции одного столба;
Гладкой арматуры для вязки по горизонтали нам понадобится 3 метра 20 см;
Проволоки же для вязки нам понадобится приблизительно 5 метров (30см*4*4=4.8 метра).

Подобная схема подойдет для расчета количества металлической арматуры для армирования столбчатого фундамента здания любых размеров и пропорций.

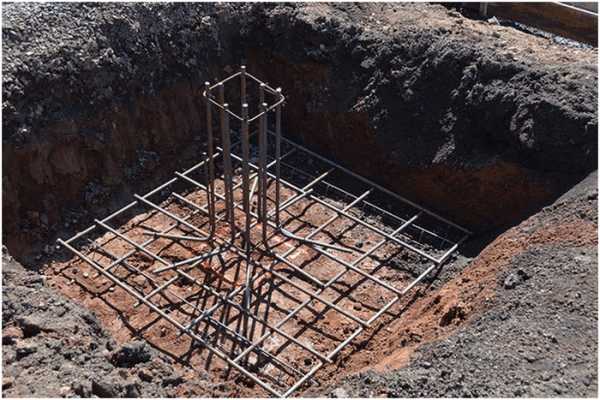

Армирования подошвы

Чтобы укрепить нижнюю часть столба нашего фундамента, на дно укладывают специальную металлическую сетку, которую называют арматурной. Армирования подошвы для фундамента из столбов рассчитывается с применением специальных формул, в которых также учитываются свойства грунта. Однако подобные вычисления производят при строительстве масштабных проектов. Для простого строительства нужды в таких сложных вычислениях нет.

Анализируя доступные расчеты, удалось выяснить, что для хорошего армирования столбчатого фундамента под колонну, вполне хватит арматурной сетки из металлического прута с диаметром 0.6 см.

Если придерживаться строительных стандартов, то для укрепления подошвы столба следует взять арматуру с диаметром не менее 12 мм, а вязать сетку необходимо так, чтобы образовались ячейки размером 20х20 мм.

И еще: такая сетка хорошо укрепит всю конструкцию, если столбы фундамента выкладываются из кирпича. В этом случае арматурная сетка сваривается при помощи сварочного аппарата и кладется через каждые 4-5 рядов кирпича.

Укрепление ростверка

Чтобы плитный ростверк укрепить до необходимых показателей, нужно уложить в него при изготовлении два слоя арматуры. Разделяются они друг от друга дополнительным слоем бетонной смеси. Дистанция между металлическими прутьями равняется 20 см.

Все части арматурного каркаса сцепляются между собой небольшими отрезками, длина которых должна быть небольшой, чтобы конструкция не потеряла своей устойчивости и прочности. Сами отрезки при этом располагаются вертикально. При армировании ленточного ростверка, его каркас, как и плитного, скрепляется исключительно в опалубке.

Для укрепления ростверка советуют применять прутья следующих диметров:

Горизонтальные прутья- 1-1.2 см;
Вертикальные – 0.6 — 0.8 мм.

Каркас из арматуры заливается в опалубке раствором на столько, чтобы от его верхней линии до поверхности ростверка было как минимум 300 мм.

Тонкости и нюансы на видео ниже:

stroimtovarishi.ru

Армирование столбчатых фундаментов — Фундамент своими руками

Особенности устройства столбчатого фундамента

Для легких каркасных сооружений (например, навес для машины, беседка и т.п.) использование ленточного фундамента нецелесообразно. Значительный шаг опор формирует местные точечные нагрузки, для восприятия которых лучше подходит столбчатый фундамент. В народе его называют «пятками». Этот тип фундаментов так же часто применяют для домов малой этажности в тех случаях, когда цокольная часть (подполье) выполняется вентилируемой путём возведения стен по балкам ростверка.

Расположение, конструкция и гидроизоляция столбчатого фундамента

В связи с тем, что такой тип фундаментов наиболее приспособлен для точечных нагрузок, его размещают под стойками (колоннами) а так же в местах концентрации нагрузок – в углах и местах пересечения балок ростверка. При существенных пролётах (определяется расчётом) по длине балок выполняются дополнительные фундаменты, в противном случае понадобятся чрезмерно мощные балки.

Столбчатый фундамент в классическом варианте состоит из нижней части (подошвы) и верхней (подколонника, иногда говорят «стакан»). Подошва представляет собой, по сути, плитный фундамент небольшого размера. Подколонник – это просто столб, опертый на подошву. В том случае, если он внутри полый, его называют «стаканом». Полый вариант предназначен для зачеканки колонны (стойки) внутри стакана. На полнотелый подколонник стойка или балка ростверка опирается сверху посредством анкерных болтов или закладной детали.

Связь между подошвой и подколонником жёсткая, обеспечивается арматурными стержнями, заведенными в тело подошвы.

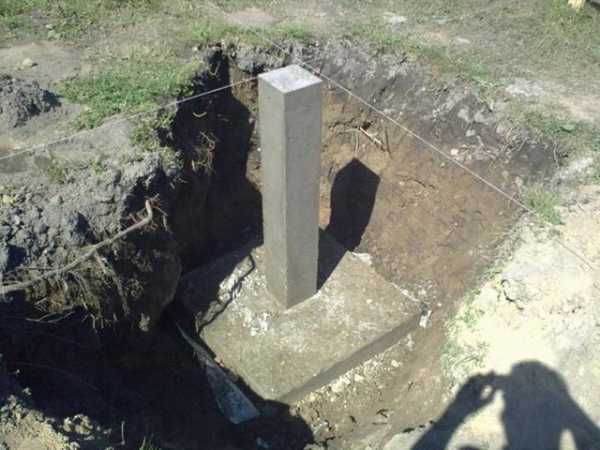

Общий вид столбчатого фундамента.

Для такого типа фундаментов применяется только горизонтальная гидроизоляция в уровне верха подколонника. Её выполняют обычно из двух слоёв рулонного гидроизолирующего материала – рубероид, плотная плёнка и т.п.

Монтаж выше располагаемых конструкций, осуществляется с помощью замоноличенных в подколоннике анкерных болтов, либо закладных деталей.

Общий вид закладной детали. Установки стальной стойки на неё выполняется сваркой.

Фундаментные болты. После замоноличивания болтов в теле фундамента крепление конструкций осуществляется с помощью гаек с шайбами.

Размеры и армирование столбчатого фундамента

Армирование подошв столбачатых фундаментов выполняется арматурными сетками. Расчёт армирования производится по схеме консоли, воспринимающей отпор грунта. В большинстве случаев частного строительства расчётные диаметры получаются незначительными, на уровне 5-6мм. При этом существуют общие нормативные рекомендации по армированию фундаментов, не допускающие применения для таких конструкций рабочей арматуры с диаметром менее 12мм. Поэтому для легких сооружений можно порекомендовать армирование подошвы столбчатого фундамента сетками из арматуры диаметром 12мм класса A-III (А400 по новой классификации) с ячейкой 200х200мм. Толщина подошвы обычно принимается как у фундаментной ленты, то есть 300мм.

Типология армирования подколонника идентичная колонне. Как минимум по одному арматурному стержню по углам, объединяемым в пространственный каркас хомутами, расположенными горизонтально. Для лёгких сооружений расчётом можно пренебречь, приняв четыре стержня диаметром 12мм класса A-III (А400) с поперечным армированием хомутами из диаметра 6мм А-I (А240) с шагом 400-600мм по высоте. Размеры поперечного сечения подколонника должны обеспечить возможность монтажа стойки (колонны). В частном строительстве широко применяется размер 400х400мм.

При незначительных нагрузках подколонную часть выполняют кирпичной кладкой. При этом весьма желательно заанкерить в подошву хотя бы один арматурный стержень (например, по центру столба-подколонника), который при выполнении кладки будет расположен в вертикальном кладочном шве.

Размеры подошвы столбчатого фундамента зависят от нагрузок и несущей способности грунта. В частном строительстве чаще всего можно встретить размеры в пределах 600х600…1500х1500мм.

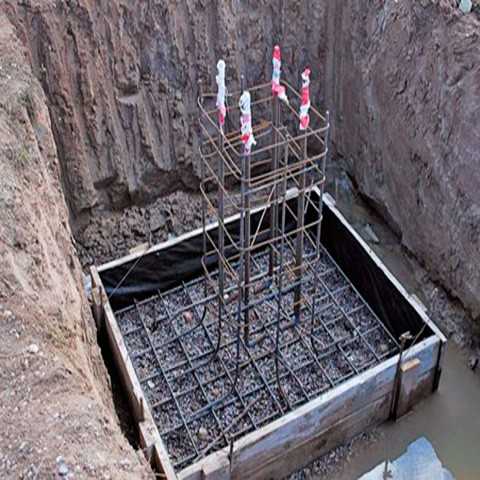

Армирование столбчатого фундамента.

В некоторых случаях размеры в плане подколонника и подошвы могут совпадать. Кроме того, для упрощения выполнения работ по бетонированию подколонник не редко делают круглого сечения, используя для опалубки асбестоцементные или пластиковые трубы достаточно большого диаметра.

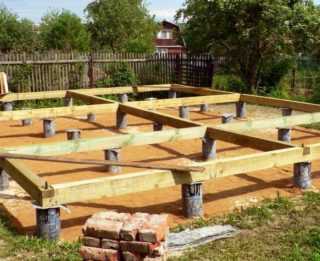

Столбчатые фундаменты с круглыми подколонниками и деревянным ростверком для дома с вентилируемым цоколем.

Глубина заложения и марка бетона для столбчатого фундамента

Глубина заложения для всех видов фундаментов принимается не менее глубины промерзания грунта. В случае столбчатых фундаментов в частном строительстве в виду незначительных нагрузок и небольших размеров в плане особо острым является вопрос возможности уменьшения глубины заложения такого фундамента. Действующие строительные нормы для не отапливаемых зданий (ссоружений) допускают уменьшение глубины заложения при строительстве на скальных грунтах, а также в случае исключения возможности морозного пучения.

При строительстве на обычных (не скальных) грунтах для исключения возможности пучения выполняется отрывка грунта на всю ту же пресловутую глубину промерзания. Далее производится засыпка с послойным уплотнением (толщина слоя обычно принимается равной 200мм) песком или песчано-гравийной смесью до желаемой отметки заглубления фундамента.

Чрезмерное уменьшение глубины заложения фундамента может быть опасным. Легкие сооружения в виде навесов могут быть опрокинуты шквальным ветром. К основным противоопрокидывающим мероприятиям относят именно заглубление фундамента – чем больше грунта обратной засыпке находится на верхней грани подошвы фундамента, тем устойчивее конструкция.

Столбчатый фундамент: особенности конструкции, армирования, бетонирования, Фундамент дома, Дом и дача

Столбчатый фундамент – когда целесообразен, как армировать, выбор марки бетона и глубины заложения.

Источник: rems-info.ru

Пошаговое руководство по армированию фундамента своими силами

Бетон, хоть и является прочным материалом, устойчив лишь к некоторым видам нагрузок. Постоянное сжатие, которое испытывает фундамент под весом дома, и сдавливание в мерзлом грунте он переносит отлично. Но стоит приложить разнонаправленные или просто неравномерные усилия, как в монолите появляются трещины, и он разрушается.

Бетон хрупок и самостоятельно не может переносить ни изгибов, ни растяжения. Чтобы увеличить сопротивляемость бетонных конструкций именно таким нагрузкам, выполняется армирование фундамента металлическими стержнями. Стальная решетка, собранная из прутьев и повторяющая форму основания принимает на себя изгибающее давление, препятствуя деформации бетона.

По направлению усиливающих стержней выделяют два вида армирования:

Горизонтальное – компенсирует нагрузки, которые оказывают на основание вес постройки и встречное давление грунта. Поскольку максимальное давление принимает на себя поверхность фундамента, именно здесь нужны самые толстые стержни (10-16 мм).
Вертикальное – усиливает армировку углов и тех частей конструкции, где преобладает боковое давление. Применяется и при монтаже буронабивных свай.

Естественно, что максимальный эффект достигается только при одновременном использовании этих двух методов. От армирования можно отказаться, если строительство ведется на очень прочных крупнообломочных и скалистых грунтах, не склонных к пучению. Но для принятия такого решения должно быть правильно рассчитано техническое обоснование. Если это не сделано, армировку исключать из технологии нельзя.

Усиление разных оснований

1. Ленточный фундамент при относительно небольшой ширине почти не испытывает поперечных нагрузок, а вот продольные изгибающие усилия на длинных участках ленты возникнут непременно. Поэтому для него вертикальное и поперечное армирование можно выполнять из стержней меньшего диаметра (6-8 мм), но для продольных прутьев необходимо правильно сделать расчет. Их диаметр будет находиться в пределах 10-14 мм.

2. Свайный или столбчатый фундамент и вовсе нетребователен к арматуре – для него достаточно использовать 1-4 рифленых прутка сечением 8-10 мм. Фундамент, связанный с железобетонной подушкой большой ширины, испытывает изгибающие нагрузки по своей оси. Для их компенсации в нижней части пяты по инструкции следует укладывать дополнительную поперечную арматуру.

3. Монолитные плиты, всей плоскостью опирающиеся на грунт, неравномерно нагружаются сверху. В результате давление на поверхность бетона во всех точках фундамента будет разным, а в некоторых случаях сумма нагрузок и вовсе будет работать на скручивание плиты. Здесь должна использоваться одинаково толстая арматура и для продольной, и для поперечной укладки.

Особого внимания требует армирование углов ленточного фундамента и примыканий. В этих точках не должно быть обычных перекрестных соединений продольных стержней. В углах укладываются согнутые прутья, которые перевязываются внахлест с теми, что расположены на прямых участках бетонной коробки.

Строго запрещено гнуть арматуру своими руками, делая в ней надрезы или самостоятельно разогревая прутки. Для стальных изделий применяется только технология холодной гибки.

Расчет армирования для каждого фундамента выполняется отдельно, на основании схем и геодезических данных конкретного участка. Монтаж сетки «на глаз» могут позволить себе только многоопытные профессионалы, все остальные рискуют допустить в технологии ошибки. Тогда при недостатке армирования фундамент окажется недолговечным, а при его избытке – слишком дорогим.

Основные требования к конструкции стального каркаса:

Размер ячеек от 20 до 30 см (в 2-3 раза больше класса крупности щебня в бетоне).
Если длина участка превышает 3 м, диаметр изделий для продольного армирования подбирается не меньше 12 мм.
Поперечные стержни должны быть на 100 мм короче ширины опалубки, чтобы по бокам оставалось по 50 мм для заливки бетона. Диаметр поперечин не меньше 6 мм или 8 – если высота каркаса превышает 80 см.
Вертикальные прутки делаются короче высоты опалубки на те же 100 мм.
Все перехлесты арматуры выполняются вразбежку, то есть в верхнем поясе армирования они не должны находиться над соединениями нижней сетки.

Плотность и схема армирования рассчитывается на основании выбранного типа фундамента и тех условий, в которых он будет работать. Чтобы самому сделать такой расчет, нужно следовать инструкции:

1. Выбрать класс и подходящий размер стальной арматуры.

Для легких деревянных построек на непучинистых грунтах подбирают стержни диаметром 10 мм.
Тяжелые дома на слабых и подвижных грунтах строятся на фундаменте, армированном прутьями 14-16 мм.

2. Определить шаг сетки (20 см).

3. По размерам фундамента сделать расчет количества стержней для верхнего и нижнего пояса армирования.

4. Стандартная длина прутьев составляет 6 м, поэтому, умножив их количество на 6, получаем расход арматуры в погонных метрах. Здесь следует учесть и потерю длины на перехлестах.

5. По чертежу фундамента высчитать расстояние от верхнего до нижнего пояса армирования (высота монолита минус 10 см для защитного бетонирования). В результате получаем длину вертикальных соединительных стержней.

Определение количества арматуры удобно выполнять с одновременным составлением схемы ее расположения. Уже на этой стадии через плотность стали можно рассчитать вес и определиться с ценой.

Можно проверить, насколько правильно был выполнен расчет. Согласно требованиям СНиП 52-01-2003, общее сечение арматуры в разрезе должно быть больше или равно 0,1% от площади всей ж/б конструкции в этой плоскости. Основываясь на этом принципе, легко подобрать подходящий диаметр арматуры для фундамента.

Ленточный фундамент имеет сечение: 0,4 х 1 м или 4000 см 2 .
Площадь армирования должна быть не меньше: 4000 × 0,001 = 4 см 2 .

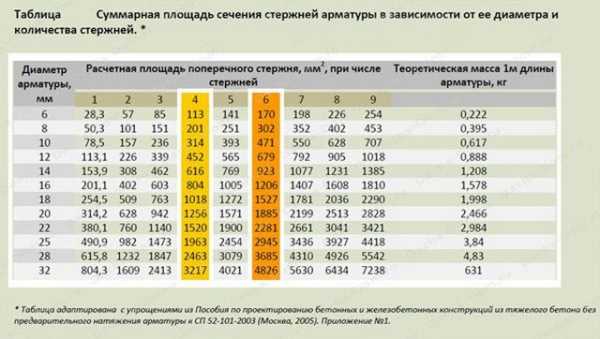

Находим в таблице соответствующее значение (их может быть несколько) и определяем количество и диаметр стержней:

В нашем примере это 8 прутков d=8 мм, однако для укладки удобнее взять стержни с небольшим запасом – 4 штуки по 12 мм, чтобы разделить их на 2 пояса обвязки.

Технология укладки прутьев

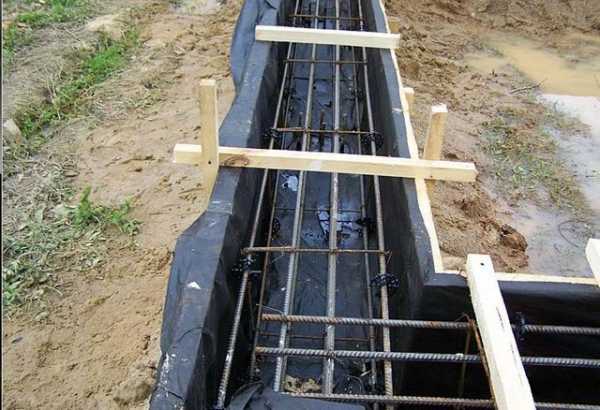

Армирование ленточного фундамента своими руками выполняется непосредственно в подготовленной к заливке опалубке или рядом на свободной площадке. Первый способ является самым надежным, так как позволяет контролировать правильность армирования. Зато второй сделать своими силами будет проще.

Пошаговая инструкция сборки стального каркаса:

1. Уложить на дне траншеи плоские камни или кирпичи для укладки продольных стержней, чтобы приподнять их над поверхностью на 5 см.

2. Из гладкого прута меньшего диаметра своими руками сделать поперечные перемычки и уложить их с шагом не более 60 см.

3. Вертикальные стойки по той же схеме закрепить на продольной арматуре.

4. Привязать стержни верхнего пояса и закрепить на них поперечные прутки.

5. Уложить готовые модули на дно траншеи и связать продольные элементы внахлест.

Пункты 2 и 3 в инструкции можно заменить, используя единый хомут. Он выполняет функции и вертикальной связки, и поперечной арматуры. Хомуты должны находиться друг к другу не ближе 25 см. Более точный шаг определяется как 3/8 высоты фундамента.

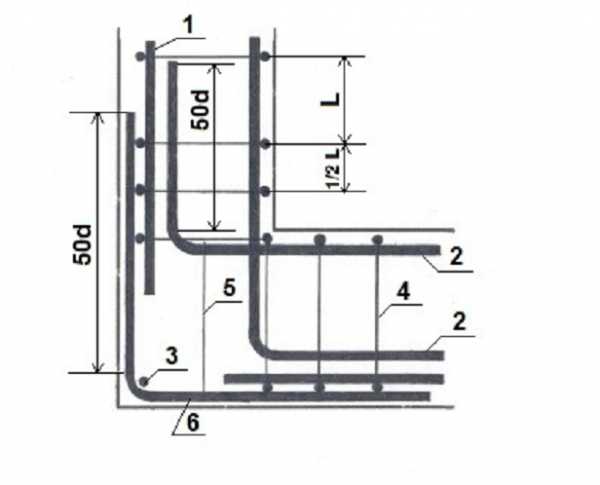

Как правильно армировать углы, мы уже рассказали в теоретической части. Инструкция по укладке своими руками такова:

Изогнутую под прямым углом арматуру привязать в точке сгиба к вертикальной стойке.
Концы стержня, расходящиеся на смежные стены, связать с прямолинейными отрезками внахлест. Размер нахлеста определяется как 40 диаметров выбранного прута, то есть для 12-мм изделия она составит не меньше 48-50 см.
Установить хомуты с шагом вдвое меньшим, чем при увязке двух поясов на прямолинейных участках фундамента.

Для сваривания в единую конструкцию годятся только стержни, маркированные литерой «С». Все прочие лучше соединять методом вязки, чтобы не нарушить структуру металла в точках скрепления.

У металлического армирования фундамента есть один существенный недостаток – подверженность коррозии. Чтобы исключить риск разрушения армирующей сетки и ослабление конструкции, нужно обеспечить изделиям надежную изоляцию от факторов внешней среды.

Для этого еще на стадии укладки прутьев нужно проследить, чтобы края арматуры не выходили за пределы будущего бетонного монолита и даже не приближались к земле и стенкам опалубки ближе, чем на 50 мм. Тогда при заливке все металлические стержни будут надежно скрыты под слоем бетона.

Армирование фундамента своими руками: пошаговая инструкция, пример расчета

Особенности армирования ленточного, свайного и монолитного оснований. Как определить необходимое количество арматурных стержней?

Источник: stroitel-list.ru

Арматура под фундамент забора и его армирование

Обустройство фундамента забора

Все без исключения заборы, даже металлические с проволокой, всегда устанавливаются на прочных фундаментах, способных выдерживать большие нагрузки. Понятно, что никто не строит мощные конструкции, ведь это затратное дело и далеко не всегда оправдано.

Необходимость основы под ограждение

Армирование фундамента и столбов ограждения

Но основной этап возведения любого забора – это закладка фундамента, причем огромной популярностью пользуются именно ленточные основания. А, чтобы они были более прочными и долговечными, активно применяется армирование. Зачем делается армирование фундамента для забора:

увеличение несущей способности оснований;
снижение влияния вертикальных и горизонтальных подвижек почвы, а также стабилизация положения ленты;
усиление прочности за счет дополнительного связывания бетонного раствора и блоков;
снижение воздействия неоднородного грунта, а также различной массы отдельных конструкций;

Арматура препятствует растяжению, в результате которого возникают трещины, разрывы и локальные деформации.

Технология возведения фундамента для забора

Подготовка траншеи для установки армированного пояса ограждения

Для начала необходимо сделать выбор типа фундамента, материала столбов и перемычек, а также необходимо проведение геодезической разведки территории с целью определиться с типом грунтов и глубиной их промерзания:

Затем проводится разметка мест расположения будущего забора с точностью до полуметра, устанавливаются вехи и направляющие.
При необходимости, проводится выравнивание строительной площадки.
После установки всех вех и направляющих, нужно выкопать траншею на всей протяженности забора и засыпать дно песчано-гравийной подушкой.
Глубина траншеи, а также ширина опалубки, зависит от устойчивости почвы, климатических условий, глубины промерзания почвы и высоты расположения грунтовых вод. Также важную роль играет масса конструкции, ведь монолитные кирпичные заборы на бетонном основании весят намного больше, чем столбчатые ограды с проволочным ограждением.
Затем нужно сделать армирование будущего фундамента. Как правило, используются ряды продольной и вертикальной арматуры, которые связываются между собой. Арматуру нужно устанавливать таким образом, чтобы она была закрыта бетонным раствором и не контактировала с открытым воздухом или водой.

Затем возводится опалубка. Для этого используются деревянные доски, готовые щиты или листы рубероида. Устанавливается опалубка на высоту более 30 см от уровня грунта, укрепляется распорными брусьями и с внешней стороны засыпается грунтом или песком. Готовую опалубку вместе с арматурой нужно залить бетоном.

Особенности армирования ленточного фундамента для забора

Вязка арматуры для ленточного фундамента забора

Учитывая особенности конструкции ленточного основания, армировать нужно всю полезную площадь конструкции. Поэтому выбор арматуры, в каждом отдельном случае делается индивидуально с учетом множества факторов. При армировании ленты нужно помнить о ряде правил:

Выбирать металлическую арматуру диаметром 10 мм или больше, устанавливать ее горизонтально.
Вертикальная сетка может быть сечением и 8 мм, но соединять ее с продольной сеткой нужно только скрутками. Использовать сварку не рекомендуется, ведь после нагревания разрушается структура металла.
Металлический каркас должен иметь размеры, где ширина должна составлять половину высоты. Крайние грани прутьев должны быть спрятаны в бетоне, поэтому устанавливаются на расстоянии до 5 см от края опалубки.
Первые два прута ложатся на опоры, отступ от стены опалубки составляет 5 см. затем проводится укрепление горизонтальных и вертикальных прутьев с интервалом 40 см. На верхнюю кромку устанавливают горизонтальные ряды и тоже связывают между собой поперечинами.
Для связывания арматуры лучше использовать специальную гибкую проволоку и вязальный крючок. Лучше использовать проволоку длиной до 30 см, ее нужно сложить пополам и обвернуть по диагонали крестовины. Затем крючком соединить края и поворот, прочно закрутить.

Можно также использовать специальные завязочные насадки на шуруповерты или электрические крючки. Сварку использовать категорически запрещено.

Армирование столбчатых и каменных фундаментов

Обустройство арматурой столбчатого фундамента забора

Учитывая специфическую конструкцию таких заборов, армирование столбов проводится редко. Для этого нужно в готовое углубление установить вертикальные и продольные прутья арматуры диаметром 8 мм, обвязать их между собой и затем залить конструкцию бетоном.

Для получения большей жесткости, пруты рекомендуется приварить в верхней кромке к металлическим столбам, затем покрыть специальной гидроизоляцией типа жидкой резины. Тогда получается более жесткая конструкция, способная выдержать значительные нагрузки.

Но такое армирование нельзя использовать, если к столбам крепятся большие металлические листы. Ведь, если на листы воздействует сильный ветер, то их вырвет из земли вместе с бетоном, поэтому используется только ленточная конструкция.

Альтернативные виды арматуры для фундаментов

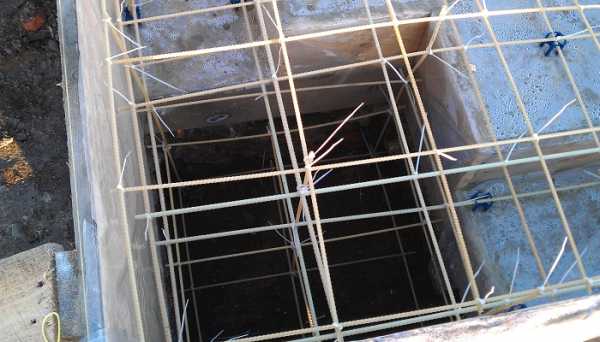

Вязка композитной арматуры для фундамента ограждения

Кроме металлической арматуры, также активно используется композитная арматура. В большинстве случаев, это стеклопластиковое волокно, которое обладает рядом ключевых преимуществ:

стекловолокно прочнее металла, поэтому и меньше его нужно для армирования фундамента;
композиты стойкие к атмосферному влиянию, не подвержено коррозии;
они гибкие и легкие, поэтому легко транспортируются и быстро укладываются;
обвязывается такая арматура пластиковыми стяжками;
учитывая, что производители продают композитную арматуру в бухтах, то прямо на строительной площадке не составит труда порезать ее на куски необходимой длины. Таким образом, количество отходов будет минимальным.

Армировать также можно и подручными материалами, ведь к фундаментам для заборов предъявляется значительно меньше требований по прочности и надежности. Но лучше все сделать изначально правильно, чтобы получить максимально надежное и долговечное основание.

Фундамент забора: арматура и армирование

Как правильно выбрать для фундамента забора арматуру и сделать его армирование. Особенности армирования ленточного, столбчатого и каменного основания заборов и ограждений

Источник: fundamentclub.ru

Как сделать столбчатый фундамент

Ваше жилье станет надежным возведением и будет служить долгий период, если построить его правильно. Предварительно вы должны сделать качественный фундамент, ведь именно так можно обезопасить дом. Более распространенный вид основания дома – столбчатый. Как сделать столбчатый фундамент? Выполнить такое основание своими руками сможет даже неопытный мастер.

Чтобы построить крепкий и долговечный столбчатый фундамент, его необходимо правильно рассчитать.

Качественные материалы

При помощи грамотной укладки можно равномерно распределить нагрузку на столбы.

Столбчатый фундамент является наиболее экономичным видом основания для строения.

Таким образом, вы сделаете работу своими руками и значительно уменьшите нагрузки на грунт.

Если вы построите жилье на пучинистом грунте, то сможете избежать его разрушения. К примеру, для этого вам не потребуется обустраивать подвал, а нужно всего лишь поставить объект на малозаглубленное основание. В иных ситуациях выполняйте столбчатый из железобетона своими руками.

Столбчатый имеет такие преимущества:

безопасность строения, с помощью чего его можно очень долго эксплуатировать;
оригинальное решение, которое позволяет использовать данное основание почти при любом виде грунта (кроме пучинистого) и на каком угодно типе ландшафта;
экономия. Столбчатый является более дешевым видом основы здания. В данном случае вы сможете существенно сэкономить деньги, поскольку он стоит дешевле, чем другие виды;
наличие минимального процесса гидроизоляции;
легкость установки. Такой может построить даже один человек;
работы своими руками проводятся очень быстро.

Расчет из бетона

Главная задача, которую нужно решать перед постройкой любого столбчатого фундамента – сделать расчет конструкции. Если говорить о глубине заложения блоков, то она зависит от грунта на территории и его прочности. Как правило, глубину бетонных столбиков определяют при помощи глубины промерзания основы.

Глубина заложения столбов зависит от глубины промерзания грунта в данной местности.

Если сделать фундамент на слишком маленькую глубину, то через промерзание грунта он может деформироваться. А это уже угроза всей постройке. Когда будете проводить расчеты, в обязательном порядке учитывайте вес будущего возведения.

Конструкции из блоков:

постройка, имеющая не более 2 этажей;
терраса, беседка, хозяйственные здания;
легкая конструкция из каркаса (теплица, цех, навесы).

Чтобы выполнить столбчатый фундамент своими руками, оцените, какая именно конструкция более приемлема в том или ином варианте. Данный выбор зависит от исходного материала, который имеется в распоряжении владельца участка, его опыта и финансов. Столбы основания можно выполнить из таких материалов как дерево, кирпич. Кроме того столбы легко делаются из монолитного бетона. Бревна из древесины необходимо заранее обработать с помощью антисептика. Это нужно для предотвращения быстрого гниения дерева. Кроме того, можно воспользоваться разными гидроизоляционными материалами для защиты.

Типы оснований

На сегодняшний день есть такие популярные типы:

Монолитный. Фундамент очень популярный у индивидуального застройщика. С его помощью обеспечивается максимальная прочность на сжатие, а если выполняете армирование, то у основания будет отличное растяжение.
Кирпичный. Более доступный по технологии из разных типов из блоков. Немаловажно заметить, что кирпичные конструкции долговечные, и служат около 100 лет. Поскольку такое основание более прочное, то можно выполнить армирование и возвести дом с 2-3 уровнями помещений.

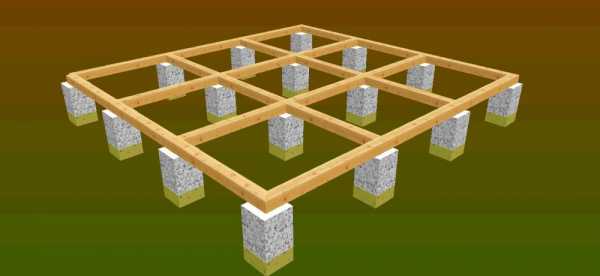

Виды столбчатых фундаментов.

Фундамент из бетона монтируют, используя камень плитняк или бутовый камень. Опорные столбы из блоков должны составлять 600х600 мм.

Сначала нужно выполнить выравнивание столбчатого сверху и связать его ростверком. Данные работы можно выполнить своими руками. Так можно правильно распределить нагрузку между столбами. Это является очень важным моментом постройки конструкции, поскольку перераспределение усилий ростверком основополагающее для постройки в дальнейшем.

Как же правильно обустроить монолит? Работу нужно начинать с очистки территории. Если на ней имеется глинистая земля, то она понадобится для того, чтобы выполнить подсыпку. Затем производится планировка. Нужно выполнить выравнивание, а ямы подсыпать грунтом. Дальше проводится разбивка под основание, закрепляются оси в соответствии проектными документами. Кроме того, вам потребуется измерять диагонали и проверить углы основания.

Ямы можно порыть самостоятельно или экскаватором. Располагаются ямы по всем осям. Если глубина столбов составляет 1 м, то дополнительно крепить стенки не потребуется.

Чтобы обустроить опалубку, используйте доски, толщина которых составляет 40 мм, а ширина 110-140 мм. Монтаж делайте ровной стороной до бетона. Для опалубки можете воспользоваться влагостойкой фанерой, ДСП, железом. В качестве несъемной опалубки применяйте трубы из железа (диаметр 100-200 мм).

Армирование и заливка

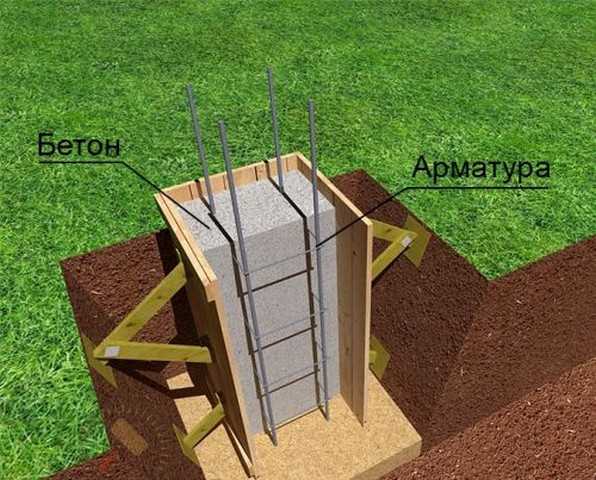

Схема бетонирования столбов с арматурным каркасом.

Далее можете сделать армирование и заливку (без бетона вам не обойтись). Столбы нужно армировать в продольном направлении. Кроме того, не забудьте обустроить горизонтальные перемычки. Для этого можете использовать проволоку, диаметр которой составляет 7 мм. Что по поводу бетона, то его нужно заливать слоями, по 200 мм. Это требуется, чтобы обеспечить однородность смеси и удалить из нее воздух. Кроме того, выполняйте гидроизоляцию основы с помощью рубероида или любого другого материала. Если на территории земля влажная, то гидроизоляцию проводите двойным слоем.

Как установить ростверк? Для выполнения монолитного пояса своими руками, вам потребуются железобетонные балки. Чтобы правильно обустроить и выровнять пояс, выполняйте армирование и соединяйте между собой перемычки арматурой. Затем монтируйте опалубку, делайте каркас из арматуры и производите заливку с помощью бетона.

Сразу как проведете гидроизоляционную работу, в ямы насыпайте грунт и устанавливайте плиты перекрытия. Далее можете обустраивать забирку. Чтобы предохранить пространство под зданием от внешней среды, возведите стену между столбиками – забирку. Выполнять ее необходимо из кирпичных блоков. В забирке устраивайте отверстия, чтобы можно было сделать вентиляцию и подвести коммуникации. Со столбами забирку не связывайте, поскольку во время посадки могут возникать трещины.

Советы при возведении

Важный момент при постройке – правильно распределить нагрузку. Чтобы получить такой результат, сузьте стены. Боковые стены основы покрывайте при помощи битумной мастики или пластической смазки (именно так можно снизить трение поверхности). Таким образом, вы защитите фундамент от воздействия промерзшей жидкости в грунте. Кроме того, вам потребуется усилить утепление грунта округ возводимой основы.

Защита от естественных воздействий является лишь одной из разнообразных составляющих их монтажа. Не забывайте еще о множестве факторов: весе опоры, здания, влияния климатических условий местности, имеющих возможность разрушать фундамент. Благодаря всему этому становится понятно, что участие специалистов, имеющих необходимые знания и умения в данной сфере, умеющих правильно рассчитывать и учитывать все нюансы, которые подскажут оптимальные условия для возведения по-настоящему высококачественного здания, необходимо.

Таким образом, если пользоваться технологиями и приемами по возведению данного типа основы, то можно сделать свою постройку прочной, устойчивой и надежной.

При помощи качественных бетонных блоков и использования знаний о свойствах грунтов, правильной технологии и верного горизонтирования, бетонный фундамент получится надежным и безопасным. Теперь вы знаете как сделать фундамент.

Как сделать столбчатый фундамент своими руками: расчет, материалы, возведение (фото и видео)

Как сделать столбчатый фундамент? Чтобы возвести каменные столбы своими руками, воспользуйтесь плитняком.

Источник: 1pobetonu.ru

postroifundament.ru

Арматура для столбчатого фундамента

Сегодня использование приемов армирования строительных конструкций из бетона и камня превратилось в классический технологический прием перераспределения и выравнивания части нагрузок от цементного камня к более пластичным и упругим металлическим или композитным закладным элементам. Сваи для столбчатых фундаментов промышленного применения давно изготавливаются из напряженного бетона и с закладкой арматуры. Для «частника» такие способы усиления столбов фундамента пока недоступны, так как требуют серьезных инженерных знаний и ресурсов. Поэтому на практике применяется простой вариант армирования столбчатого фундамента «add a resource» –дополнительного усиления бетонной основы закладкой стальных каркасов.

Что дает армирование столбчатого фундамента

Несмотря на внешнюю прочность и твердость, бетон в столбчатом фундаменте под нагрузкой ведет себя, как колкая и твердая субстанция, например, лед или стекло. Обладая солидным запасом прочности, бетонная столбчатая опора может разрушиться задолго до наступления предельного состояния только из-за неоптимального распределения нагрузок внутри отливки.

Арматура для столбчатого фундамента позволят решить несколько важных задач обеспечения прочности:

Большая часть критически важных напряжений на поверхности столбчатой опоры переносится в более глубокие внутренние слои бетона и преимущественно воспринимается не камнем, а стальной арматурой;
Армирующему каркасу удается эффективно соединить между собой два основных элемента столбчатого фундамента –железобетонный ростверк и бетонные столбчатые опоры;
Благодаря арматуре ресурс железобетонных элементов фундамента вырос в разы по сравнению с обычной неармированной конструкцией.

Важно! В отдельных случаях использование арматуры позволяет избежать катастрофических последствий разрушения бетона. Вместо скачкообразного обрушения происходит медленное, пластичное расползание конструкции.

Как выполняется армирование столбчатого фундамента

Любые задачи построения оптимального каркаса из арматуры для любого типа фундамента слишком сложны, чтобы точные данные и рекомендуемые размеры стальных прутков, форму и глубину закладки в бетоне можно было получить из нескольких простых формул строительной механики. Расчет армирования столбчатого фундамента давно выполняется программным способом, с получением мощности и способа армирования, и даже построением эпюр напряжений по арматуре и бетонной основе столбчатого фундамента.

Для упрощенной оценки и повышения эффективности использования арматуры можно использовать следующие рекомендации:

Количество армирующего прутка в бетонном элементе определяют из зависимости — суммарного сечения арматуры в бетоне должно быть 0,2-0,25% от сечения балки или столбчатой опоры;
Оптимальное соотношение диаметра армирующего прутка к поперечному размеру балки составляет 1/20-1/25;
Закладные элементы арматуры укладываются в бетоне на расстоянии 2,5-3,5 см от поверхности балки;
Армирование столбчатых опор фундамента выполняется в виде пространственного каркаса, отдельные пруты перевязываются мягкой проволокой для фиксации их расположения в опалубке до заливки формы бетоном.

Важно! Перед бетонированием прутья арматуры должны быть очищены от окалины, краски и ржавчины, обработаны специальными антикоррозионными растворами на основе фосфорной кислоты.

Схема закладки арматуры в столбчатом фундаменте

Для армирования столбов используется вязаный каркас из горячекатаного прутка класса А-III с накатанными на поверхности ребрами сцепления с бетоном. Диаметр прутка выбирается в зависимости от диаметра столбчатых обор, оптимальное значение 8-10 мм. В столбчатом опорном элементе квадратного сечения обычно устанавливают четыре нитки арматуры по 10 мм, для круглого сечения оптимальным будет 6 прутков по 8 мм.

Опорная плита под столб усиливается сварной сеткой из 6-8 мм арматуры, при толщине закраин бетонной подошвы более 15 см армирование выполняется в два слоя.

Для отдельных видов столбов, например, с переменным, ступенчатым сечением, армирование может выполняться в виде двух или больше отдельных каркасов, вложенных коаксиально друг в друга и связанных между собой мягкой проволокой.

Для грибовидных столбчатых элементов допускается двойное армирование. Первый слой армирующих элементов выгибается из отдельных L- образных фрагментов, вертикальная часть арматуры равна высоте столба фундамента, выгнутая горизонтальная часть обрезается по диаметру опалубки. После закладки в пробуренную скважину отдельные элементы разворачиваются так, чтобы горизонтальные участки арматуры расходились радиально от центра к периферии подошвы столбчатой опоры. Далее в скважину устанавливается стандартный арматурный каркас, и весь объем заливается бетоном. Таким образом, получается очень прочный и стойкий к выдавливанию опорный элемент столбчатого фундамента.

Армирование железобетонного ростверка выполняется по схожей схеме. В придонной, срединной и в верхней части будущей бетонной балки укладывается по два-три металлических прута, диаметром 10 мм. На углах концы арматурных прутьев загибаются по ходу балки так, чтобы загнутая часть составляла не менее 20-22 см. Загибы соединяются с примыкающим куском арматурного прута с помощью сварки или проволочных петель.

Аналогичным способом выполняется сращивание арматурного каркаса столбчатых опор и горизонтальных ниток арматуры в ростверке. Бетон опоры не должен подниматься выше ¼ высоты ростверка. Каждую нитку выгибают под прямым углом и сваривают с горизонтальными прутьями каркаса ростверка. Любые другие способы соединения приводят к потере жесткости и эффективности армирования.

Как используется стеклопластиковая арматура в фундаментах

На сегодня о композитных видах арматуры существует огромное количество противоречивой информации. Во–первых, стеклопластиковая арматура гораздо удобнее и легче в работе, чем тяжелые стальные прутки. Во-вторых, модуль упругости у композитной арматуры выше, чем у стали, она более жесткая и менее пластичная. Существующие таблицы перевода утверждают, что прочность стеклопластика в 6 мм эквивалентна стали диаметром 8 мм. В теории армирование стеклопластиком должно обойтись не дороже стального варианта.

Кроме того, стеклопластиковая арматура не способна противостоять срезающим усилиям, а значит, для соединения композитных ниток в углах ростверка потребуется устанавливать переходные соединения.

Необходимо отметить, что стеклопластиковая арматура хорошо подойдет для армирования буронабивных свай и опор столбчатого фундамента. Материал арматуры не подвержен коррозии, не создает мостиков холода и способен воспринимать знакопеременные вертикальные нагрузки. Изгибающие и срезающие усилия для него запрещены. Это значит, что стеклопластиком можно армировать ростверк и опоры столбчатого фундамента при условии использования фирменных методов сращивания арматурных прутков под прямым углом с помощью специального приспособления. Если попытаться соединить стеклопластиковые нитки по аналогии с металлическими прутками, эффективность армирования снизится до 10-15% от проектной величины.

Заключение

Использование стальной или стеклопластиковой арматуры дает немалый прирост прочности, но только на оригинальных материалах. Попытки использовать композитную или стальную проволоку, не предназначенную для целей армирования, как правило, дают обратный эффект и приводят к разрушению бетонного тела фундамента.

bouw.ru

Армирование столбчатого фундамента и усиление

Базовой конструкцией под легкие постройки различного функционального назначения являются столбчатые основания или их модификации. Основной материал для изготовления опорных столбов, — бетон. Бетонные конструкции, в том числе столбчатые, обладают высокими показателями прочности. Тем не менее, изделия из бетона нуждаются в усилении. Таковым является армирование столбчатого фундамента, — обязательная процедура при формировании опорных конструкций. Что дает усиление бетона арматурой и каковы правила армирования фундаментных столбов, прочитаете в статье.

Предназначение армирующего каркаса

Большинство бетонных строительных конструкций усиливаются арматурой, что в разы увеличивает прочность на растяжение и изгиб

Прочностные характеристики созревшего бетона, как строительного материала, высоки, когда речь идет о прочности на сжатие. То есть, материал способен выдерживать большие усилия при его сдавливании. При растяжении, тем более при изгибе, бетон показывает куда более скромные результаты прочности. По этой причине большинство бетонных строительных конструкций усиливаются арматурой, что в разы увеличивает прочность на растяжение и изгиб.

Бетонные столбы, использующиеся в качестве базовых опор для построек, испытывают не только давление стоящего на них здания, хотя это усилие наибольшее. Столбчатый фундамент также испытывает нагрузки на изгиб (парусность постройки при ветрах, горизонтальные подвижки грунтовых пластов) и на растяжение (силы морозного пучения, выталкивающие из грунта верхнюю часть столба при стабильном положении нижней части). Если фундамент на основе столбов сооружается не на год, вопрос о целесообразности усиления арматурой столбчатых опор неуместен. Армировать бетонные столбы нужно, причем соблюдая строительные нормы.

Материал для усиления столбчатых конструкций

Вертикальные элементы каркаса делают только из ребристого стального прута

Правильно для армирования бетонных столбов, что производится перед их заливкой, сооружать армирующий каркас, — конструкцию, где несколько вертикально направленных металлических прутьев перевязываются между собой проволокой определенной толщины и свойств.

Рекомендуем к прочтению:

Вертикальные элементы каркаса делают только из ребристого стального прута. Ребра, которыми оснащены прутья, значительно улучшают сцепление бетона с усиливающей конструкцией, делая железобетонное изделие монолитным. Ребристая поверхность не дает возможности смещаться бетону относительно стальных стержней, что оберегает материал от разрушения при действующих усилиях растяжения или изгиба.

Горизонтальные элементы каркаса играют незначительную роль в обеспечении прочностных характеристик, больше нужны для связки вертикальных прутов между собой и фиксации их в стабильном положении. Для горизонтального армирования применяется мягкая стальная проволока (вязальная) сечением 5-6 мм. Диаметр основных ребристых прутков, расположенных в столбах вертикально, — 10-14 мм (в зависимости от диаметра опоры и предполагаемых нагрузок).

Конструктивными единицами столбчатого фундамента бывают не только монолитные железобетонные опоры, но и столбы, выложенные кирпичом или строительными блоками. Такие конструкции также нуждаются в усилении арматурой (подошва, междурядное армирование). Здесь используются несколько иные материалы. Для усиления основы под подошвой столба часто применяют армирующую сетку, сделанную из прутка не менее 6 мм в диаметре. Для междурядного усиления подойдет металлический прут, что на 3-4 мм тоньше кладочного шва, но не менее 5 мм.

Изготовление армирующей конструкции

Количество вертикальных ребристых прутков зависит от их собственного сечения и диаметра бетонного столба. В строительных нормах указано, что суммарный диаметр арматуры берется из расчета 0,1% от площади сечения опоры. Кроме того, необходимо выдерживать расстояние от крайних точек армирующей конструкции до наружного периметра опоры. Этот показатель в пределах 4-5 см. Согласно этим правилам подбирается количество и толщина арматуры для вертикального усиливающего каркаса.

На практике при домашнем строительстве для усиления вертикальных бетонных опор чаще используется конструкция из четырех ребристых элементов, связанных между собой проволокой через 40-50 мм. Нижние концы прутков должны быть в песчано-гравийной подсыпке, верхние, — выступать над краем столбов на 20-30 см. То есть, если высота столбов 2 м, то вертикальные элементы готовятся около 230 см.

Рекомендуем к прочтению:

Важно! При неоднородности рельефа грунта (значительные перепады высот в пределах строительной площадки), высота столбов может сильно отличаться. В такой ситуации длину вертикальной арматуры рассчитывают индивидуально для каждого столба.

Выступающие ребристые прутья связываются с армирующей конструкцией бетонной мелкозаглубленной ленты, или поверхностно установленным деревянным ростверком. Еще одним вариантом усиления столбчатого фундамента является устройство железобетонной плиты перекрытия, опирающейся на столбы. В этом случае выступающие над опорами прутки перевязываются с арматурой, усиливающей плиту перекрытия.

Усиление опорных столбов фундамента армирующим каркасом, — необходимая процедура, на порядок усиливающая прочность основы под постройку и делающая опоры устойчивыми к различным повреждающим структуру бетона факторам.

kakpostroitdomic.ru

Диаметр арматуры столбчатого фундамента. Арматура для фундамента. ArmaturaSila.ru

Портал о бетоне: калькуляторы, информация, производители.

BetonZone » Методы армирования и примерный расчет столбчатого фундамента

Методы армирования и примерный расчет столбчатого фундамента

Основным конструкционным материалом столбчатого фундамента является бетон. Он прочен, надежен, долговечен. Он выдерживает значительные нагрузки на сжатие, а потому основание дома остается целым на протяжении всего времени эксплуатации здания, независимо от давления грунта на него. Однако существуют еще нагрузки на растяжение и изгиб. Они возникают при давлении всей конструкции на подземную часть постройки. Кроме того в холодное время года, когда грунт промерзает на значительную глубину, заледенелая земля пытается вытолкнуть из себя столбы фундамента, когда как не промерзший грунт удерживает его внутри. Чтобы под подобными нагрузками основание дома не потеряло своей целостности, используется армирование столбчатого фундамента.

Способы армирования столбчатого фундамента

Сегодня в строительном мире существуют следующие виды армирования столбчатого фундамента:

вертикальное – оно же и основное. Выполняется из ребристой арматуры, класса не ниже А-III. Толщина материала может лежать в пределах 10-15 мм. Данный показатель зависит от предполагаемых нагрузок на фундамент и вычисляется, исходя из табличных данных нормативной документации и полевых исследований. Фактурная поверхность арматуры обеспечивает улучшение ее степени сцепления с бетоном, что только усилит конструкцию. Вертикальная арматура проходит вдоль всего столба фундамента. В зависимости от площади сечения последнего вертикальных армирующих прутов может быть от 2 штук до 6 штук. Чем больше количество армирующих прутков содержит столб, тем равномернее распределится нагрузка на изгиб и растяжение, а следовательно долговечнее будет фундамент. Однако здесь нужно выполнять определенные требования к армированию столбчатого фундамента: армирующий каркас не должен проходить ближе, чем на 5 см к краю бетонного столба;
горизонтальное – считается вспомогательным. Выполняется из гладкой арматуры, диаметром не более 6 мм. Она необходимо лишь для обвязки каркаса. В таком случае последний не потеряет свой первоначальной формы.

Чаще всего столбчатый фундамент заканчивается горизонтальным ростверком. Данная конструкция также подлежит армированию, так как на нее действуют переменные нагрузки. С одной стороны от тяжелых несущих и ограждающий конструкций здания, а с другой – от вспучивания грунта. Последние передаются от столбов основания строения. Армирование ростверка проходит по принципу усиления армирующим каркасом ленточного конструкции.

Совет. Диаметр лучей арматуры рассчитываются исходя из относительного содержания железных прутьев в бетонном столбе. Так, общее сечение арматуры не должно быть меньше 0,1% от общего сечения столба основания дома.

Нормативная документация по армированию столбчатого фундамента

Армирование столбового фундамента проходит согласно следующего ряда нормативных документов:

СНиП 52-01-2003 о бетонных и железобетонных конструкциях;
СНиП 2.01.07-85 о нагрузках и воздействии;
СП 50-101-2004 проектирование и устройство различных оснований здания;
СНиП 3.02.01-87 основания и фундаменты, другие земляные сооружения.

Пример расчета армирования столбчатого фундамента

Примерный расчет армирования столбчатого фундамента:
Согласно СНиПу 52-01-2003, для армирования стандартного двухметрового столба, диаметром 200 мм необходимо 4 стальных прута с площадью поперечного сечения каждого до 10 мм. Согласно стандартам такой каркас должен закрепляться в минимум четырех местах горизонтальным армирование. Оно выполняется проволокой 6 мм в диаметре.

Итак, для одного столба для вертикального армирования нужно 8 м ребристой арматуры, для горизонтального армирования 1,2 м обычной стальной проволоки. Если фундамент е из приведенных значений умножаем на 30. Получаем необходимую для армирования столбчатой основы длину стальной проволоки.

Вывод

Итак, для усиления столбчатого фундамента необходимо вертикальное и горизонтальное армирование. Усилению стальной проволокой подлежит и горизонтальный ростверк. Армирование проводится только в полном соответствии с нормативной документацией. Согласно установленным нормам проводятся и предварительные расчеты относительно требуемого количества арматуры.

Видео-обзор заливки столбчатого фундамента:

Основные особенности армирования столбчатых фундаментов с ростверком

Надежность и прочность столбчатого фундамента с ростверком во многом зависит от его правильного армирования. Рассмотрены особенности армирования столбчатого фундамента, последовательность работ при армировании, требования к арматуре, расположение арматуры в углах здания и на пересечении с несущими стенами. Также показаны нормативные документы, согласно которым ведется строительство и перечислены ошибки, которые не должны допускаться в ходе работ.

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

на сжатие – вес здания;
на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Требования к арматуре столбов фундамента и ростверка

Для горизонтальной продольной арматуры ростверка берут прутки с регулярным профилем и диаметром 10 – 16 мм. Вертикальные и горизонтальные поперечные участки каркаса – из гладкой арматуры, диаметром 6 – 8 мм.

Для столбов вертикальная арматура – профилированная, горизонтальная – гладкая. Диаметры те же.

Обычно используют прутки марок А I и А III (А 400 С).

Можно использовать новый вид арматуры – композитную. Практика пока не велика, а характеристики у нее хорошие.

Последовательность армирования столбов и ростверка

Столбы армируют вертикальными прутьями. Их варят или вяжут проволокой в каркасы.

На дно ямы насыпают песок, толщиной 200 – 250 мм и сверху такой же слой песка со щебнем. Укладывают не менее 50 – 100 мм бетона для защиты металла от грунтовой влаги и коррозии.

Готовые каркасы опускают в скважины буронабивных свай или ямы под столбы.

Размеры каркаса в сечении должны быть меньше диаметра скважины на 35 – 50 мм с каждой стороны. Этот слой бетона называется защитным. Щелочной реакцией он защищает металл от коррозии.

Выпуски арматуры столбов при изготовлении каркаса загибают горизонтально на длину 30 – 40 диаметров прута. Если дипломированный сварщик умеет правильно, и не перекаливая варить арматуру, загибы не делают.

В ростверк стержни укладывают двумя слоями:

верхний слой ниже верхнего среза на толщину защитного слоя;
в нижнем слое, на ту же толщину выше подошвы.

Середина не армируется, тут нагрузок почти не бывает.

Схема расположения прутов арматуры определяется требованиями к частям фундамента:

для буронабивных свай или железобетонных свайных столбов – требования прочности на срез обуславливается нагрузкой от горизонтального смещения массивов грунта;
для горизонтального, обычно монолитного ростверка нагрузка будет изгибающей, т. к. балка ростверка расположена концами на опорах, а под средней ее частью опоры почти нет.

Как располагают арматуру в углах ростверка?

Армирование углов ростверка свайного фундамента и пересечения с несущими внутренними стенами нужно вести с загибанием прутов на длину не менее 0,4 – 0,8 м. Отогнутые части горизонтальных прутьев одной стороны ростверка должны заходить на перпендикулярную ей другую сторону и наоборот.

Варить можно не всегда – некоторые марки стали не варятся обычными электродами, возможны перегрев прутков, вытекание металла и ослабление стыков, швов и т. п.

Нормативные документы по столбчатым фундаментам

Количество прутков, марки арматуры, значение диаметров получают в результате расчета столбчатого фундамента профессиональным инженером-строителем. Как и чертежи для его армирования.

Для этого используют такие нормативные документы:

СП 20.13330. (СНиП 2.01.07-85*) Нагрузки и воздействия – терминология и нагрузки на столбчатый фундамент;
СП 50-101-2004 (актуализация СНиПов 2.02.01-83 и 3.02.01-87) – Свод Правил по фундаментам зданий и сооружений, п. с 12.1 – по 12.8 – общие требования к расчету, расчет столбчатых фундаментов – п. 12.3;
СП 22.13330. (обновленный СНиП 2.02.01-83) Основания зданий и сооружений – нагрузки, глубина заложения, учет грунтовых вод, особенности стадий проектирования;
СП 63.13330. (актуализация СНиП 52-01-2003) Бетонные и железобетонные конструкции , расчетные требования в п. 5, 7, 10.

Расчет по документам позволяет точнее определять цену на армирование столбчатого фундамента.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

Арматурный каркас устанавливают на грунт. Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов.
При установке в скважину каркас не центрируется. Арматура может выйти наружу столба или остаться малая толщина защитного слоя.
Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться.
При сварке стержней соединения не должны быть на углах и на пересечениях стен.
При изгибе прутов место сгиба не греют – прут дает микротрещины.
Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд.
При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Армирование фундаментов своими руками

Бетон становится железобетоном благодаря армированию фундамента. Установка арматурного каркаса необходима для того, чтобы фундамент, помимо сжатия, мог хорошо воспринимать нагрузки, направленные на изгиб и растяжение.

Как правильно армировать фундамент (арматурный каркас)

Во-первых, арматура должна быть чистой, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. В каркасе арматура есть двух типов (по назначению): рабочая и распределительная. Предназначение рабочей арматуры – принятие внешних нагрузок и от собственной массы здания. Распределительная арматура распределяет нагрузки на весь каркас.

Связь между арматурами обеспечивают сварные швы или проволочные связки. Чаще для надежности пользуются сваркой. Но если предполагаемые нагрузки на фундамент невелики, то можно обойтись и вязанием проволоки. В основном, арматурный каркас скрепляется на углах фундамента. Если диаметр арматурных прутьев менее 25 мм, то их скрепляют точечной сваркой или проволокой. Если более 25 мм, – то дуговой.

Помните: во всем каркасе должно быть скреплено не менее половины арматурных пересечений, на углах рекомендуется соединять все стыки.

Если ваша арматура имеет класс от 1 до 3 и диаметр не более 40 мм, то соединение производят с накладкой. При этом сварной шов не должен быть очень коротким, иначе крепление может разрушиться.

Для любого вида фундамента лучше использовать ребристую арматуру, так как она максимально крепко соединяется с бетоном.

Если будущий дом легкий, одноэтажный и неширокий, то можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), то нужно использовать 12-милимметровую арматуру.

Армирование монолитного ленточного фундамента своими руками

В зависимости ширины и высоты ленточного фундамента армирование может производиться в 2 и более слоя каркасной сетки с шагом от 15 до 25 см. Обычно ширина ленточного монолитного фундамента составляет 40-60 см, а высотка 50-100 см. Если размеры 40#215;50 см, отступ горизонтальной и вертикальной сетки может быть по 10-15 см от всех сторон. При высоком фундаменте вертикальный шаг между горизонтальными арматурами может быть от 30 до 40 см (получается, при 100 см высоты и 60 см ширины шаг равен 40 см при 3-х горизонтальных арматурных сетках, а отступ от верхнего и нижнего края равен 10 см).

Горизонтальный шаг между вертикальными арматурами может быть равен 30 см и более, а расстояние до края бетона 1по 10 см с каждой стороны. В итоге количество арматурных сеток и шаг между ними рассчитывается, исходя из нагрузки на фундамент.

Армирование плитного фундамента своими руками

Поскольку плитный фундамент – это большой цельный прямоугольник или квадрат, ему необходимо обеспечить максимальную прочность и жесткость. Поэтому всю арматурную сетку нужно сваривать на каждом соединении. как горизонтально, так и вертикально. Таким образом, плита получит максимальные показатели надежности.

Поскольку для плитного фундамента используются широкие каркасы арматуры, нужно следить за тем, чтобы она была полностью погружена в бетон (иначе в будущем плита может сломаться в месте выхода арматуры).

В зависимости от типа нагрузки толщина фундаментной плиты может быть от 20 до 30 см. Как правило, армирование плитного фундамента производится в 2 слоя. Шаг между горизонтальными прутами бывает от 20 до 40 см, шаг между вертикальными прутами примерно такой же. Главное #8212; чтобы отступ всех прутьев от края фундамента был не менее 5 мм. Диаметр прутов должен быть не менее 12 мм, а арматура – только ребристая (для максимального сцепления с бетоном).

Армирование столбчатого фундамента своими руками

Армировать столбчатый фундамент очень просто. Для этого достаточно 4-6 длинных ребристых арматурных прутов и несколько тонких гладких прутов, чтобы ровно связать их. Длинный прут должен быть диаметром 10-12 мм, для гладкого достаточно 6 мм. Если столб слишком узкий (например, 20 см), то его можно армировать двумя прутами. При длине столба в 1,5-2 метра связывать арматурные пруты можно на расстоянии 40-50 см. Если фундамент для тяжелого дома, то связки лучше приварить. Армируйте столбчатый фундамент так, чтобы после заливки арматура выступала на 10-20 см. Так к ней удобно привязывать каркас ростверка.

Армирование свайного набивного фундамента своими руками

Свайный набивной фундамент армируется так же, как и столбчатый. Единственное различие – вертикальная арматура будет расположена по кругу, а не квадратом. Можно использовать 3-5 прутов диаметра 10 мм.

Армирование ростверка для фундамента своими руками

Ростверк армируется так же, как и ленточный монолитный фундамент. Просто ростверк не такой высокий. Следовательно, горизонтальных арматурных сеток будет не больше двух. Помните: каркас ростверка должен не доходить до края бетона на 3-5 мм с каждой стороны.

Источники: http://betonzone.com/metody-i-primernyj-raschet-armirovaniya-stolbchatogo-fundamenta, http://stroynedvizhka.ru/stroitelstvo-nedvighimosty/armirovanie-stolbchatyih-fundamentov-s-rostverkom/, http://gold-cottage.ru/fundament/armirovanie_fundamentov_svoimi_rukami.html

Комментариев пока нет!

armaturasila.ru

РубрикаФундамент
