В современном мире практически невозможно представить жизнь без техники, работающие с помощью электричества. Можно сказать, что она довольно прочно вошла в жизнь многих и без нее трудно представить «нормальную» жизнь. Но бывает такое что любимое и такое нужно оборудование может внезапно превратиться в источник опасности для жизни. Именно, чтобы избежать таких ситуаций и нужно использовать контур заземления.(рис.1)

Почти все современные дома оснащены всевозможной электротехникой, которая является частью нашей повседневной жизни. Но в случае нарушения изоляции она может превратиться из незаменимого помощника в оборудование, представляющее реальную угрозу для жизни. Чтобы она не возникала, в домах устраивают контур заземления.

Для чего нужен контур заземления?

Заземление – это устройство специальной конструкции, которое будет соединяться с землей (грунтом). В таком случае в такое соединение включают электрические приборы, которые в нормальном своем состоянии не находятся под напряжением. А вот при нарушении условий эксплуатации или иных причин приведших к повреждению изоляции – оно может возникнуть. Поэтому так важно соблюдать нормы заземления контура заземления.

Все дело заключается в следующем – ток всегда стремиться туда, где находиться наименьшее сопротивление. Так при нарушении в оборудование происходит выход тока на корпус изделия. Техника начинает работать с перебоями и постепенно приходить в негодность. Но намного страшнее другое – при прикосновении к такой поверхности, человек получает такой разряд, что просто погибает.

Но при использовании – контура заземления будет происходить следующие. Напряжение будет распределяться между существующим контуром и человеком. Вот только контур заземления в данном случае будет обладать меньшим сопротивлением. И это значит, что человек хоть и почувствует неудобство, но все же весь основной ток уйдет через контур в грунт.

Важно! При устройстве контура заземления важным будет помнить, и соблюдать все необходимое для устройства его с минимальным сопротивлением.

Контур заземления – виды и его устройство

В основном для заземления используются металлические стрежни, которые играют роль электродов. Они соединяются между собой и углубляются на достаточное расстояние в землю. Такая конструкция соединяется с щитом, установленным в доме. Для этого используется полоса из металла нужной толщины. (рис.2)

Само расстояние, на которое погружают электрод, напрямую зависит от высоты расположения грунтовых вод. Чем их залегание выше, тем и выше система заземления. Но при всем этом удаление ее от нужного объекта составляет от одного метра до десяти метров. Это расстояние является важным условием и должно строго соблюдаться.

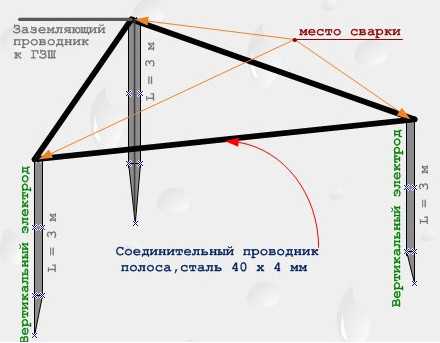

Расположение электродов зачастую носить форму геометрической фигуры. Зачастую – это треугольник, линия или квадрат. На форму влияет площадь, которую следует обязательно обхватить и удобство монтажа.

Важно! Система заземления в обязательном порядке располагается ниже уровня промерзания грунта, которое существует в конкретном месте.

Основные типы контуров заземления

Так существуют два основных типа технологических решений. Это контуры заземления – глубинный и традиционный.

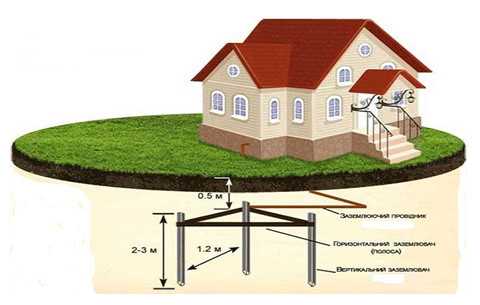

Так при традиционном способе расположение электродов следующие – одни располагается горизонтально, а остальные вертикально. Первым электродом является стальная полоса, а вторыми являются соответственно стрежни из металла. Все они должны иметь допустимые значения по своему размеру.

Необходимо учитывать, что место для устройства конура необходимо подбирать из того, что он должно быть мало людным. Наилучшим для этого будет подходить теневая сторона с постоянной влажностью почвы.

Но у данного контура заземления существуют и свои минусы:

• довольно трудное и физически тяжелое его устройство;
• металлические изделия, из которой состоит контур подвержено коррозии, что не только его разрушает, но им ожжет служить причиной ухудшения проводимости;
• так как он расположен в верхней части земли, то очень сильно зависит от параметров окружающей среды, которые могут изменить его проводимые характеристики.

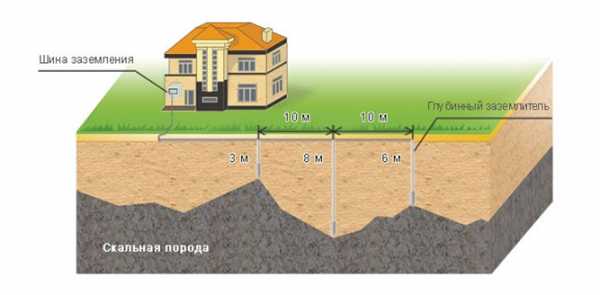

Глубинный способ намного эффективнее традиционного. Его изготавливают специализированные производства. И он обладает рядом достоинств:

• соответствует всем установленным нормам;
• срок службы значительно продолжительный;
• не зависит от окружающей среды, благодаря глубине залегания;
• монтаж довольно прост.

Необходимо учитывать, что после устройства любого из типов контура заземления, необходимо проверить его соответствие на все требования и надежность. Для этого необходимо пригласить специализированных экспертов. У них должна быть лицензия на проведения такой деятельности. После проверки выдается соответствующие заключение. На контур заземления необходимо завести паспорт к нему приложить протокол об проводимых испытаниях и разрешение на использование.(рис. 3)

Важно! Нельзя экономить на материалах при устройстве контура заземления (рис. 4). Иначе его работа будет полностью сведена к нулю.

Контур наружного заземления

Эта система служит для подстанции трансформатора и является замкнутой. Состоит из небольшого количества электродов. Они располагаются по вертикали. Заземлитель по горизонтали, он изготавливается, и полос стали 4*40 мм.

Контур заземления должен обладать сопротивление в 40 м, не как не больше, а земля максимально – 1000 м/м. В настоящее время

amr001.ru

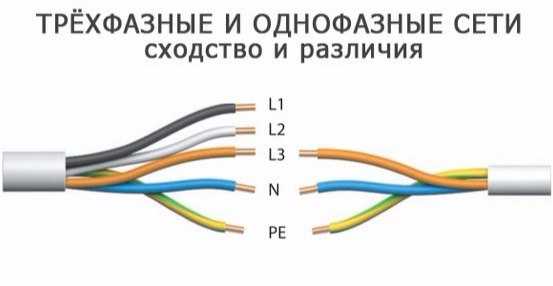

Полезная информация — ТРЁХФАЗНЫЕ И ОДНОФАЗНЫЕ СЕТИ

Как известно, по проводам, передающим энергию на расстояние, течет трехфазный ток — так выгоднее. В квартиру он заходит однофазным. Расщепление трехфазной цепи на 3 однофазных происходит во ВРУ. Туда входит пятижильный кабель, а выходит трехжильный (рис, 11.2).
На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал. Просто внутри щита выполняется схема разъединения трехфазной цепи на однофазные (рис, 11.3). К каждой фазе, отходящей в квартиру, добавляются ноль и заземление, так и получается трехжильный кабель.

В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль — это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет потенциала в отличие от фазового, в котором напряжение равно 220 В. В паре «фаза — фаза» напряжение 380 В. В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи. Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая — где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т. д. (рис, 11.4).

Понятно, что нагрузка на 2 эти фазы неодинакова и ни о каком нейтральном проводнике речи уже не идет. На нем тоже появляется напряжение, и чем неравномернее нагрузка, тем оно больше.
Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.
В последнее время ситуация с некомпенсацией токов в такой сети усугубилась тем, что появились новые электроприборы, которые называются импульсными. В момент включения они потребляют намного больше энергии, чем при нормальной работе. Эти импульсные приборы вкупе с разной нагрузкой на фазы создают такие условия, что в нейтральном проводнике (ноле) возникает напряжение, которое может быть раза в 2 больше, чем на любойфазе. Однако нейтраль такого же сечения, что и фазовый провод, а нагрузка больше.

Вот почему в последнее время все чаще возникает явление, называемое отгоранием ноля — нейтральный проводник просто не справляется с нагрузкой и перегорает. Бороться с таким явлением непросто: надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузку между 3 фазами равномерно (что в условиях многоквартирного дома невозможно). На худой конец можно купить понижающий разделительный трансформатор, он же стабилизатор напряжения.
В частном доме ситуация получше, поскольку хозяин один и распределить электроэнергию по фазам намного проще. Это даже увлекательное занятие — считать мощность электроприборов и распределять их по фазам, чтобы нагрузка была одинаковой. Все расчеты делаются примерно, и вовсе не значит, что надо включать свет и 2 телевизора, а если заработал столярный станок на улице — это перебор. Все зависит от желания хозяина дома: провести трехфазную сеть или однофазную. Здесь есть свои плюсы и минусы.
Минусов трехфазной сети 2.
1. Напряжение на отдельном участке сильно зависит от работы других. Если перегружена одна из фаз, остальные могут работать некорректно. Проявиться это может как угодно. Чтобы такого не происходило, нужен стабилизатор — вещь недешевая.
ной. Кроме того, нужно знать правила эксплуатации трехфазных сетей.
Плюсов трехфазной сети тоже 2.
1. Трехфазная сеть позволяет получить больше мощности. Если однофазная сеть при суммарной мощности приборов в 10 кВт уже испытывает перегрузки, то трехфазная прекрасно справляется и с 30 кВт. Пример очень простой. Если с линии ЛЭП в дом заходит всего 1 фаза, то при сечении входящего проводника 16 мм1 максимальная мощность составит всего 14 кВт, а если все 3 фазы — то уже 42 кВт. Разница весьма

www.mastyk.ru

Что способна пробить молния?

Казалось бы в разряде молнии сосредоточена колоссальная энергия, способная нанести большие механические повреждения любому объекту на своем пути. На деле реальная опасность не так уж велика. На рис. 1 фотография стального наконечника флагштока с Останкинской телебашни со следами многочисленных ударов молнии (размер изображения близок к истинному).

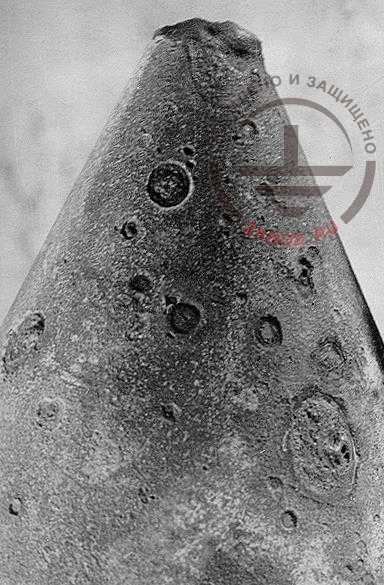

рис. 1. Фотография стального наконечника флагштока с Останкинской телебашни со следами оплавлений от контакта с молниями

Габариты каверн не слишком впечатляют. Их глубина близка к 1 мм, диаметр не больше 10 мм. Причина в том, что почти вся энергия молниевой вспышки рассеяна по ее каналу длиной в несколько километров. В металл поступает совсем малая доля, что выделяется в тонком приэлектродном слое с напряжением 10 – 12 В. Умножьте эту величину на заряд молниевой вспышки (максимум 300 Кл), получится энергия, потраченная на нагрев и плавление, примерно ∆

W_e = 3000 Дж. На что это годится? Это годится на то, чтобы расплавить приблизительно 3 г металла, если этим металлом является сталь.

Поэтому в молниезащите во всех нормативных документах без исключения существует и записано такое правило: если у вас есть поверхность толщиной в 4 мм для стали, то эта поверхность ни при каких обстоятельствах не проплавится насквозь и не перегреется с внутренней стороны. Такую поверхность можно считать абсолютно безопасной для удара молнии. Ток молнии распределится по этой поверхности и ничего не произойдет.

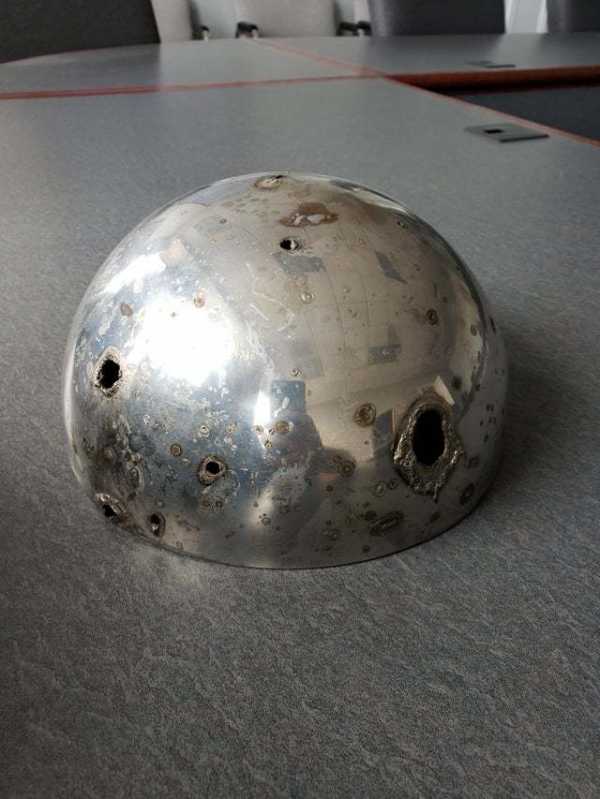

рис. 2. Фотография колпака с макушки здания здания Капитолия штата Иллинойс

На рисунке 2 изображен колпак с макушки здания здания Капитолия штата Иллинойс с несколькими отверстиями, полученными в результате попадания молний. Можно предположить, что толщина метала данного колпака врядли превышает 2 мм.

Обращайтесь в наш Технический центр ZANDZ за консультациями и бесплатной помощью в расчетах систем молниезащиты или заземления любой сложности!

Смотрите также:

zandz.com

Схема электропроводки 380 в частном доме

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

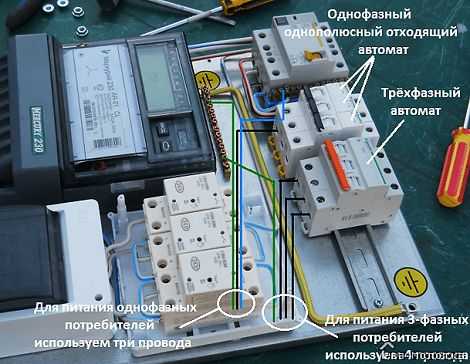

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

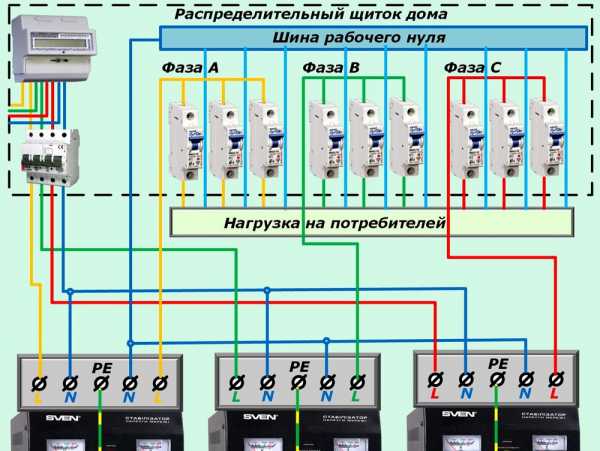

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

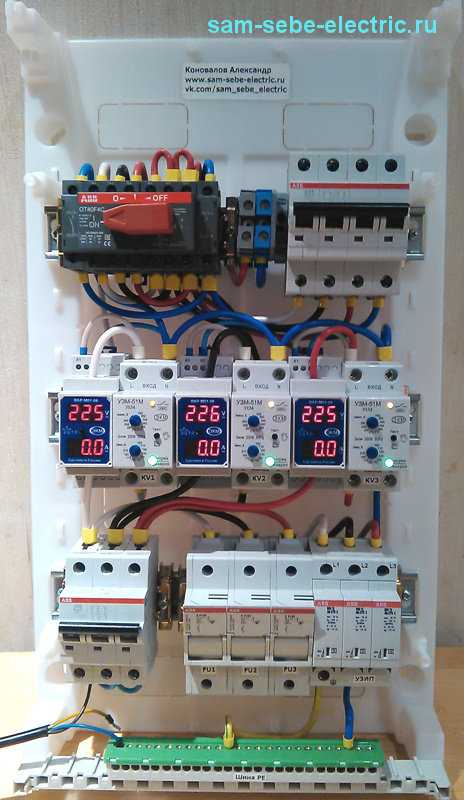

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

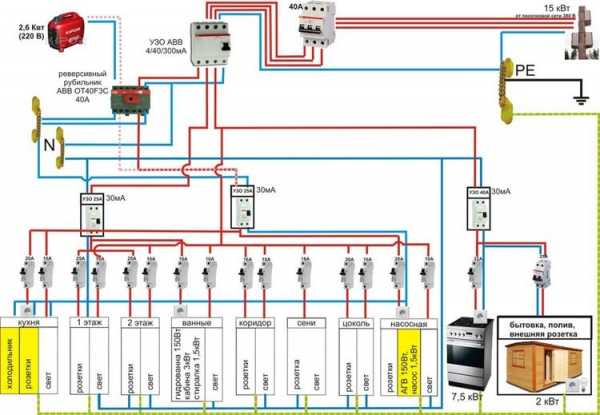

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

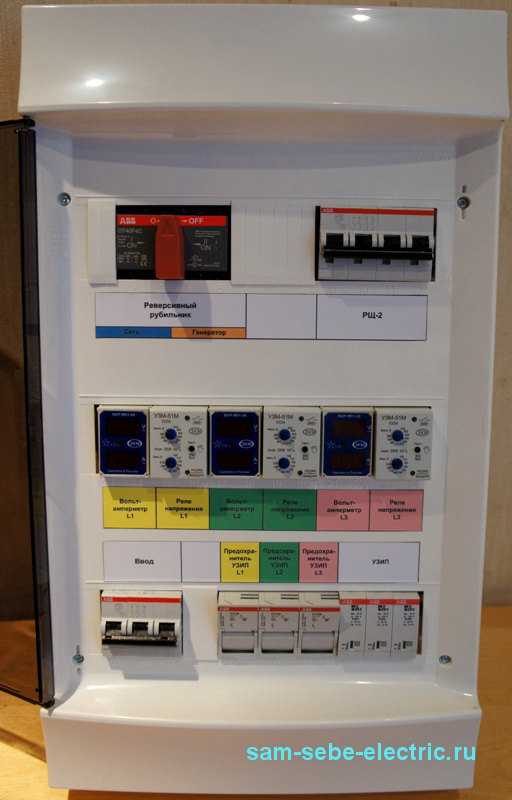

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

В этой статье расскажем, как правильно сделать разводку трехфазной электропроводки в частном доме, какие здесь есть нюансы и особенности.

В чем разница между однофазным и трехфазным подключением?

В нашей стране, как и во всем мире, принята трехфазная система энергоснабжения. Стандартная трехфазная проводка включает в себя три активные фазы А, В, С, нулевой N и защитный РЕ проводники. Причем при передаче энергии чаще всего используется вариант, где совмещены N и РЕ. Однофазная проводка в стандартном исполнении состоит из трех проводов, где одна только подключается к фазе.

Конструктивно эти сети различаются количеством используемой кабельной продукции, аппаратов защиты и прочих компонентов для ее организации. Различие состоит в величинах рабочего напряжения и суммарной мощности. При трехфазном снабжении эти значения составляют 380 В и 42 кВт при сечении провода 16 кв. мм, а в однофазном – 220 В и 14 кВт соответственно.

Обычно частные дома питаются от сети 220 В. Однако может возникнуть необходимость подведения трехфазной сети к частному дому в следующих случаях:

• планируется применение соответствующих электроприемников. Например, сварочные аппараты, водонагревательные котлы, электроплиты, оборудование с электроприводом и др.;
• количество этажей здания равняется двум и более.

Трехфазное энергоснабжение позволяет уменьшить номиналы устройств защиты и сечения кабелей, а также избежать «перекоса фаз».

Зачем нужен проект подключения?

Правильная разводка трехфазной электропроводки в частном доме – это залог безопасности и комфортна людей. В основе такого процесса лежит составление схемы электроснабжения. Такая работа может быть выполнена самостоятельно, однако требует хотя бы базовых знаний по электротехнике.

Можно составить схему электропроводки, как в типовой городской квартире. В то же время необходимо предусмотреть такой вопрос, как организация внешнего ввода с воздушной линии.

Проектирование и расчет электроснабжения необходимы для учета всех потребителей и их правильного подключения к энергосети. Если трехфазная проводка спроектирована верно, то она прослужит долго. Поэтому вопрос, как спроектировать электропроводку в частном доме, является актуальным.

Какая документация потребуется?

Для организации подвода электросети к зданию на законных основаниях требуется собрать пакет документов, в состав которого входят договор технологического присоединения к электрическим сетям, технические условия (ТУ), акт разграничения по балансовой принадлежности и собственно проект электроснабжения здания.

В ТУ описываются условия, на основе которых выполняется подключение электричества к дому.

Проект является основным документом, на основе которого выполняются все электромонтажные работы. В его состав входит схема разводки электропроводки с вводом на три фазы в частном доме. Для разработки плана проводки частного дома можно использовать типовые электромонтажные схемы. Стандартная трехфазная схема электропроводки делится на внешнюю и внутреннюю. Внешняя иногда выполняется отдельно и называется пусковой.

В акте разграничения по балансовой принадлежности разделяются границы ответственности между энергосбытовой компанией и потребителем.

Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

• площадь дома, этажность;
• количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
• необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

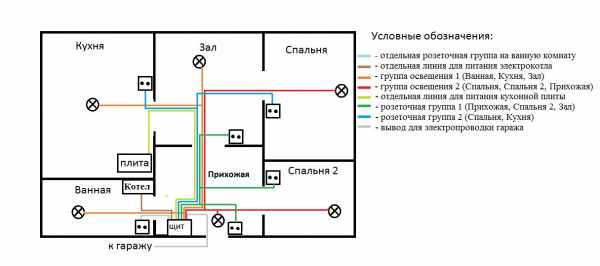

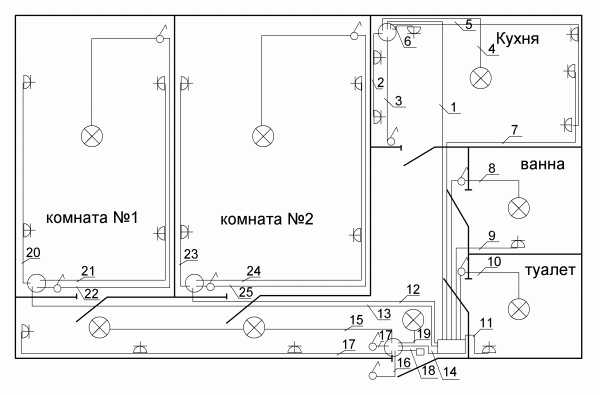

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Суммарная мощность

Максимальная разрешенная по закону мощность для организации электроснабжения 380 В частного дома составляет 15 кВт. На практике значение отпускаемой мощности зависит от наличия резервов в энергосистеме.

Расчетную нагрузку нужно вычислять по схеме. Она получается из расчета суммарной мощности подключаемых электроприборов. При этом нужно проверить, чтобы полученная величина не превышала аналогичный параметр в ТУ.

Соответствующие значения типовых потребителей показаны в следующей таблице.

Средние значения потребляемой мощности электроприемников

Значения мощности и тока трехфазного оборудования можно найти в паспорте к изделию.

Разбивка на группы

При проектировании схемы разводки сети 380 В в частном доме своими руками необходимо, чтобы проводка имела разделение по группам. Это означает, что несколько однотипных потребителей подключаются к одной линии. Например, это освещение, бытовые розетки. Каждая единица трехфазного силового оборудования на кухне, в мастерской, гараже и в котельной (при ее наличии) соединяются отдельным кабелем.

Когда здание состоит из нескольких этажей, желательно спроектировать проводку так, чтобы для соответствующего оборудования каждого этажа была своя линия.

Отдельными группами также можно сделать наружное освещение, подсобных помещений и подвала, а также аварийное. Затем разбиваются на группы розетки в помещениях, где находятся потребители разной мощности. Например, только на кухню может идти несколько линий. Подключая на одну линию несколько однотипных приемников энергии, нужно отследить, чтобы нагрузки на сеть не превышали допустимые значения для нее. В общем разбивка на группы делается для того, чтобы оптимизировать сечения кабелей и обеспечить равномерное распределение нагрузок по фазам.

На случай отключения электроэнергии предусматривается питание от автономного источника энергии. Для обеспечения этого ставится реверсивный рубильник на два ввода. При пропадании электричества с основного ввода требуется вручную переключить рубильник на второй ввод и запустить генератор.

Разбивка трехфазной электропроводки на группы

При разводке необходимо добиться, чтобы значения расчетной однофазной мощности по всем трем фазам были примерно одинаковы.

Для распределения питания на такие стандартные потребители, как бытовые розетки и осветительные приборы, устанавливается отдельный щиток освещения. Здесь же можно установить отдельные автоматы для защиты систем охранной сигнализации и аварийного освещения.

При выборе аппарата защиты нужно рассчитать ток. Это можно сделать по следующим формулам.

Ток в однофазной линии:

где P1 – мощность потребителя, Вт;

U1 – напряжение, 220 В.

Ток в трехфазной линии:

I2 = P2 / (√3 × U2 × cosφ),

где P2 – мощность потребителя, Вт;

U2 – напряжение, 380 В;

cosφ – коэффициент мощности. При расчете можно принять значение 0,96.

Далее выбираем автомат с номиналом не менее расчетного для линии или группы. При компоновке щита нужно предусмотреть запас 10% на будущее.

Распределительный щиток

Распределительное устройство (РУ) предназначено для распределения электроэнергии по группам электроприемников в частном доме. Обычно содержит автоматические выключатели и аппараты защитного отключения (УЗО), шины. Его целесообразно устанавливать в подсобном или любом другом нежилом помещении, недалеко от ввода кабеля в здание. Степень защиты оболочки можно выбрать IP31. Материал корпуса – металл, окрашенный в белый цвет.

Во внутрь щитка заводится кабель от вводного устройства на реверсивный рубильник через четырехполюсный УЗО. Второй ввод предназначен для резервного питания, например, от генератора, работающего на топливе. Для его подключения необходимо предусмотреть трехфазную розетку, смонтированную на внешней стороне здания или в подсобном помещении с хорошей вентиляцией.

Согласно п. 1.7.102 ПУЭ ред. 7, в системе, использующей стандарт TN-C-S, делается повторное заземление при входе. Для этого в распределительном электрощите выделяются рабочий ноль N и защитный РЕ из проводника PEN. РЕ в свою очередь подсоединяют к главной заземляющей шине (ГЗШ). Последнюю подключают к контуру заземлению здания при помощи стальной ленты 40 × 4 мм или медного провода сечением 10 кв. мм. Если он отсутствует, то делают заземление с нуля.

Соединения на ГЗШ необходимо выполнять при помощи болтов, при этом нужно надеть наконечники на концы проводов кабеля. Для уравнивания потенциалов корпуса всех щитов все металлические трубы на месте входа в здание и ванные подсоединяются к шине РЕ.

В отличие от распределительного щит освещения можно выбрать и с пластиковым корпусом.

Выбор кабелей и комплектующих

Трехфазная проводка в частном доме состоит из внутренней и наружной сетей. Подбор электрооборудования производится согласно схеме трехфазной проводки в частном доме.

В вводном щитке ставятся только трехфазные комплектующие. Входной автомат выбирается категории А на расчетную нагрузку. Когда его значение составляет 15 кВт, номинал составит 40 А. Счетчики бывают однофазные и трехфазные. Выбираем трехфазный с номинальным током до 100 А.

В РУ ставится рубильник на ток не менее расчетного, автоматические выключатели и шины на изоляторах. До рубильника также рекомендуется ставить УЗО 100 (300) мА для обеспечения безопасной эксплуатации здания, в частности исключения возгораний.

Номиналы аппаратов защиты на группы освещения 16 А, а для розеток – 25 А. Установки автоматов для трехфазных потребителей рассчитываются отдельно в каждом случае. При выборе аппаратов защиты для таких приемников, как нагревательные приборы, электродвигатели, ориентируемся на пусковой ток.

На линиях розеток рекомендуется использовать дифференциальные автоматические выключатели с установкой УЗО 30 мА, а в случае с ванной комнатой – 10мА. Для защиты выходных линий обычно выбираются автоматы категории С.

Кабели

Для подключения вводного щитка к воздушной линии энергосети лучше всего использовать самонесущий провод СИП. Поскольку по вводному проводу протекают значительные токи, то жила подбирается с сечением от 6 кв. мм. Материал жилы – алюминий, что поможет избежать окисления на месте контакта с воздушной ЛЭП 380 В, где обычно применяются провода из такого же материала.

Для внутренней прокладки кабели выбираются с приставкой LS. Это означает, что изоляция жил и оболочка кабеля изготовлены из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Вся внутренняя электропроводка выполняется проводами и кабелями, материал жилы которых – медь. Это потому что медь пластичнее, чем алюминий, меньше ломается, имеет хорошие электропроводящие свойства. Этим требованиям удовлетворяет кабель ВВГнг-LS.

Количество жил кабеля для однофазной линии равен 3, а для трехфазной – 5. Один из проводов подключается к шине N, а другой – к защитному заземлению РЕ.

Сечение жилы кабеля для линий освещения можно брать 1,5 кв. мм, а для розеточной сети уже понадобится большее сечение – 2,5 кв. мм. Для сети резервного питания достаточен отдельный кабель с 4 кв. мм. При выборе сечения провода для питания остального электрооборудования ориентируемся на расчетные токи.

Розетки и выключатели

Розетки и выключатели бывают внутренней и наружной установки. При первом случае подразумевается, что прибор будет монтироваться в монтажную коробку, установленную в стене. Во втором – электрический компонент крепится непосредственно на стену и используется в основном при прокладке наружных сетей. По эстетическим соображениям при прокладке внутри здания применяются только приборы внутренней установки.

Для маломощных потребителей выбираются стандартные комплектующие, а вот для подсоединения мощных однофазных и трехфазных потребителей розетки надо выбирать по пусковому току.

Для монтажа на улице и во влажных помещения, например, ванная комната, лучше использовать розетки со степенью защиты не менее IP44.

Советы при монтаже своими руками

Монтаж трехфазной электропроводки в частном доме выполняется согласно схеме электроснабжения.

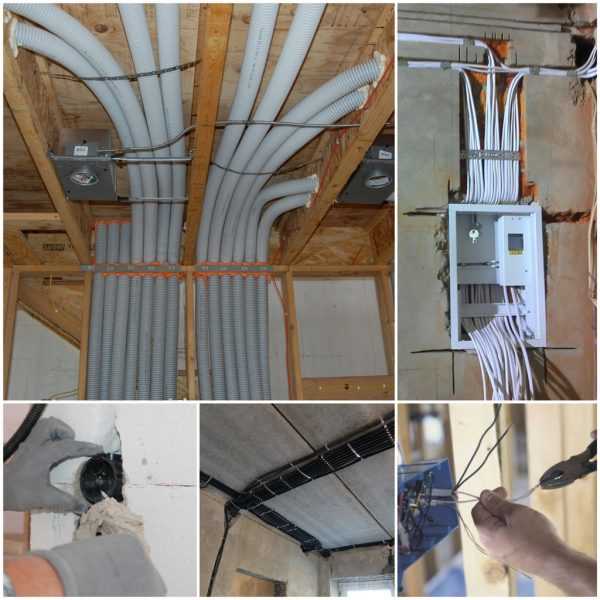

Для защиты кабельной сети, а также обеспечения лучшей ремонтопригодности и внешней эстетики вся сеть выполняется скрытым способом. Для этого необходимо предусмотреть гофротрубы или укладку кабеля в специальные канавки на стене – штробы. После окончания электромонтажа их следует замазать на уровне стены штукатурным раствором.

Установка выключателей производится на высоте 1,2 м от уровня пола. Обычно они устанавливаются со стороны дверной ручки. Розетки размещаются на высоте не менее 90 см.

Спуски к ним с основной линии выполнять при помощи монтажных и клеммных коробок. Соединение проводов между собой выполняется методом скручивания жил или с помощью специальных клеммников.

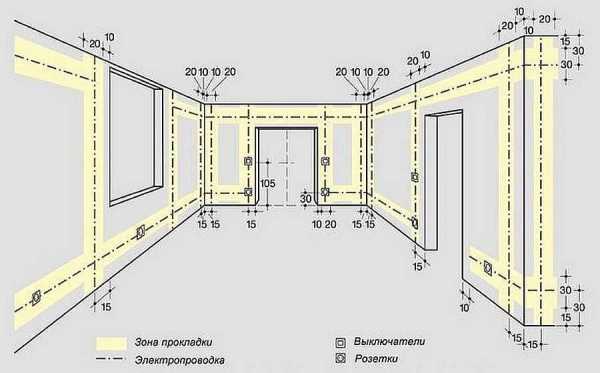

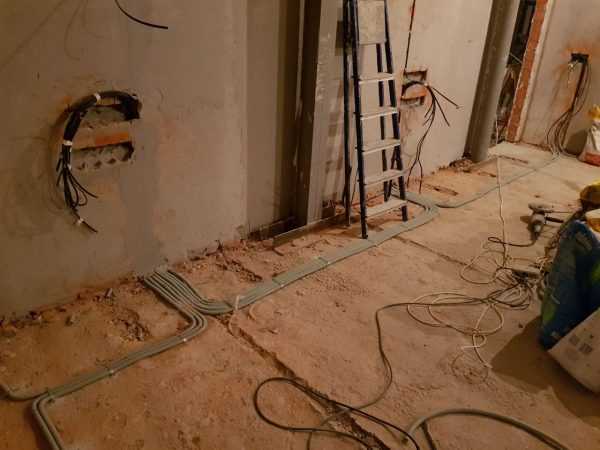

Прокладка электропроводки в частном доме

В приведенном рисунке значения высот размещения розеток приведены ориентировочно.

Испытание электропроводки

После окончания электромонтажных работ нужно провести испытание электросети. Для самостоятельной проверки можно использовать мультиметр.

Далее выполняется прозвонка всех линий потребителей на наличие короткого замыкания. Контролируется работа всех установленных выключателей. Производится также осмотр всех контактных соединений.

Для измерения сопротивления заземления, которое должно равняться 30 Ом, лучше всего вызвать специалистов электротехнической лаборатории с соответствующей лицензией. Затем нужно распечатать однолинейные схемы и закрепить их при помощи клея на дверях щитков. После этого можно приглашать представителей энергетического надзора для проверки системы электроснабжения дома и подключения к сетям.

Разводка трехфазной электропроводки в частном доме – дело непростое. При должном подходе весь процесс потребует минимальных временных и денежных затрат, а электропроводка будет безопасной и прослужит долго.

5

vyrashhivanie-iz-semyan.ru

Как не допустить ошибок во время разводки электропроводки в частном доме

Прокладку системы электроснабжения в частных домах делают после окончания работ по возведению стен. Этап черновых работ – подходящий момент, чтобы проложить и развести электрику. Все работы должны выполнять профессионалы. Работы по монтажу и разводке электрики относят к классу повышенной опасности. Только аттестованные электромонтажники имеют допуск к электромонтажным работам. В их распоряжении специальные инструменты и оборудование.

При проведении электромонтажных работ специалисты руководствуются ПУЭ. В расчет берется не только сама система электрообеспечения, но и нагревательные приборы, системы отопления, бытовое оборудование.

Системы защиты сети от непредвиденного отключения должны находиться в доступном месте. При опасности жильцы обязаны иметь возможность отключить электрическое питание. После этого нужно вызывать бригаду монтажников. На стадии прокладки электрической системы следует заключить договор на гарантийное обслуживание с компанией, выполнявшей монтажные работы.

Этапы разводки электрики в частном доме

В первую очередь составляется план разводки электричества. В этом документе указываются все точки, которые нужно создать. Специалисты, кроме этого, должны учитывать следующие обстоятельства:

• Необходимо определить размер и марку кабеля и проводов;
• Количество электрических точек в доме;
• Расстояние от пола до точки;
• Расстояние от основной магистрали до каждого источника питания.

Основную магистраль в частном доме прокладывают под бетонной стяжкой. Кабель «прячут» в специальные короба. При попадании влаги кабель не повредится. Проводят работы по прокладке дополнительных трасс. От основной магистрали делают ответвления на второстепенные линии в соответствие с проектом. В намеченных местах прокладывают трассы, делают отверстия розетки и выключатели. Все соединения силового кабеля изолируют соответствующими муфтами.

Окончив монтаж основной трассы электрики и разводки, монтажники проверяют систему на работоспособность. Дают максимальное напряжение. Проверке подвергают все участки электрической системы. Поломки монтажники должны сразу устранить. После этого работы по монтажу и разводке электрики можно считать законченными.

Не стоит забывать об установке счетчиков. Компании, оказывающие услуги по монтажу, могут установить приборы учета. Завершающим этапом должно стать обращение к местному поставщику электроэнергии, чтобы инспектор опломбировал приборы учета.

( 1 оценка, среднее 5 из 5 )

sense-life.com

Самостоятельная установка газового котла — Выращивание из Семян!

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

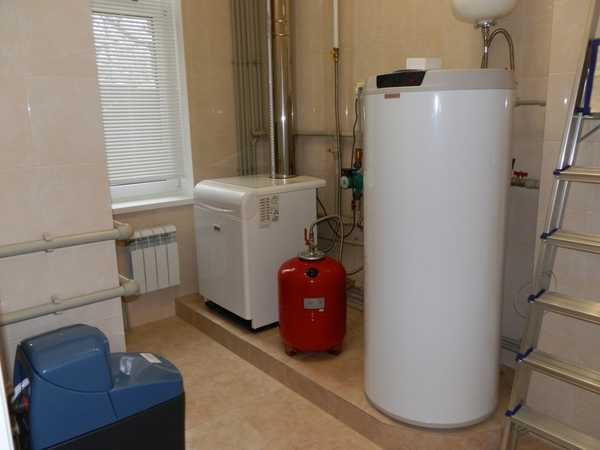

Фото 2: Оборудованная котельная для настенного газового котла

1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

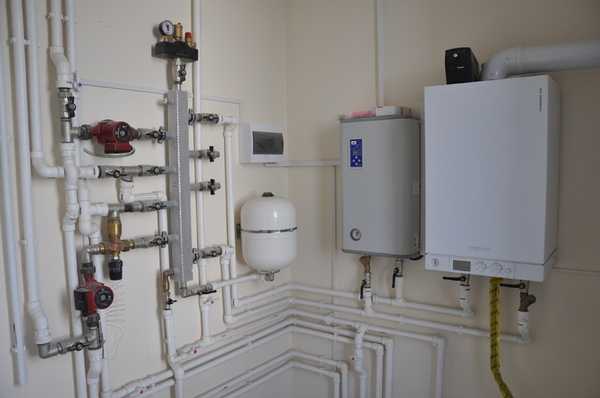

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

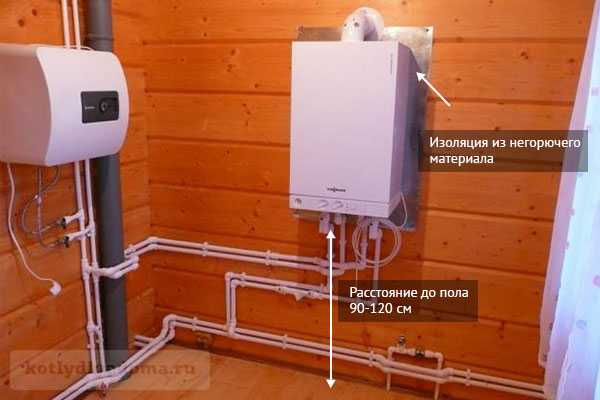

Фото 4: Правильное размещение газового котла на стене

1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

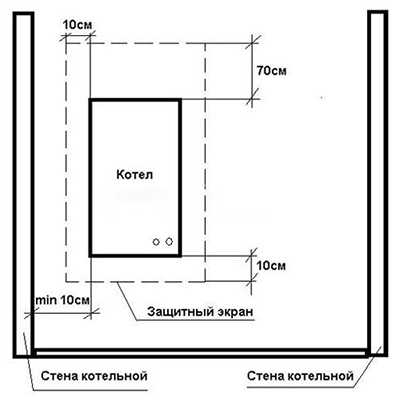

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

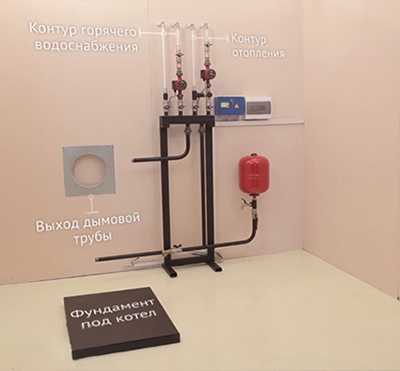

Фото 5: Разметка стены для установки монтажной панели

1. Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
3. Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
4. Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

Монтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.

Продолжая тему отопления своего дома обсудим вопрос самостоятельной установки газового котла. Можно ли это делать своими руками или нет? Про нюансы выбора говорили в предыдущей статье .

Возможность обустройства автономного газового отопления в своем жилище – в квартире или доме, рассматривал каждый домовладелец. Именно этот способ отопления обеспечивает самый комфортный обогрев. Существуют конечно же варианты электрического отопления , но у них имеются свои нюансы.

Однако, как бы там ни было установить газовый котел в доме своими силами не слишком просто. К процессу следует подходить со всей ответственностью и серьезностью. Кроме прочего нужно получать разрешительную документацию. Вообще, начинать работу своими силами стоит при наличии всего необходимого – котла и автоматики. Дом тоже должно соответствовать техническим требованиям для монтажа газовых устройств.

Другим случаем, при котором будет требоваться газовый котел – желание сэкономить и полное отсутствие ГВС. При подобном варианте следует покупать самый обычный одноконтурный агрегат. Подобное оборудование прекрасно подойдет для того, чтобы помыться самому или помыть посуду. Конечно, монтаж газового котла выйдет дороже, чем подключение бойлера. Однако, если принять во внимание нынешние тарифы на энергоносители (газ и электричество), газовое оборудование оправдает затраты на себя в течение 1-2 сезонов. Все это можно сделать, если позволяет тип жилища и не испугать очередями в разрешительных органах.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход . Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос , при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь .

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Электроэнергия

Внутренняя автоматика оборудования не требует большой мощности. Однако правила требуют обустройства отдельной линии питания, содержащую защитный автомат с номиналом 20А. В качестве резервного питания, во время отключения электроэнергии, вполне сгодится компьютерный источник бесперебойного питания. Так, например, мощностью в 1кВт способен продержать котел в рабочем состоянии до 1 суток. Этого времени обычно достаточно для восстановления электропитания.

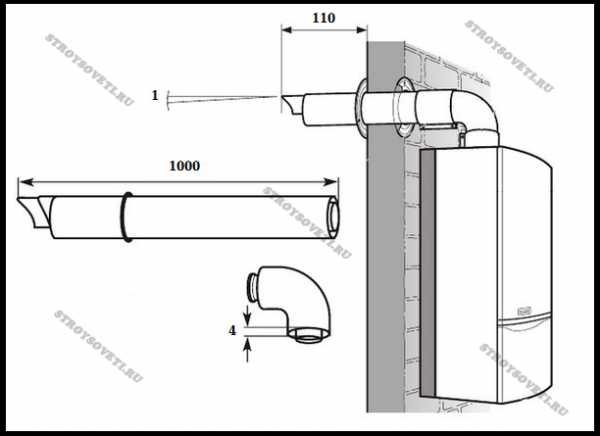

Оборудование газохода

Исходя из используемой мощности котла будет зависеть диаметр газохода. В любом случае сечение не допускается меньше 110 мм и сечения выходящего патрубка. Далее приведено соотношение мощности к диаметру газохода. Эти нормативы необходимо соблюдать независимо от того, будете ли вы самостоятельно производить подключение газового котла или же доверить работу специалисту.

Документы на газовое оборудование

Предположим, что помещение под котел уже оборудовано с соблюдением требований. Прежде, чем приобретать котел следует проверить наличие документов:

• Заключенный договор для поставки газа, при условии установки отопительного котла. Если вы являетесь субпотребителем, то будет возможность установить лишь водогрейный аппарат.
• Все бумаги на счетчик газа. В любом случае монтаж газового котла запрещен без счетчика. Если он отсутствует, то придется оформлять и ставить.
• Лишь после проверки документов можно приступать к выбору котла. Однако даже после покупки рано приступать к его установке. До этого еще необходимо следующее:
• Провести согласование в БТИ о изменении в техпаспорте.
• Сделать заявку в газовом участке на создание проекта и технических условий. В числе необходимых документов от заявителя должен быть в том числе и паспорт на котел.
• Выполнить установку котла, но не монтировать газовую часть. В процессе разработки проекта это можно сделать, при условии, что помещение уже согласовано.
• Сделать заявку на выезд специалиста для подключения газовой части.
• Оформить заявление на прием в эксплуатацию.
• Ожидать работника газового участка. Он должен перепроверить все моменты и выдать разрешение на запуск оборудования.

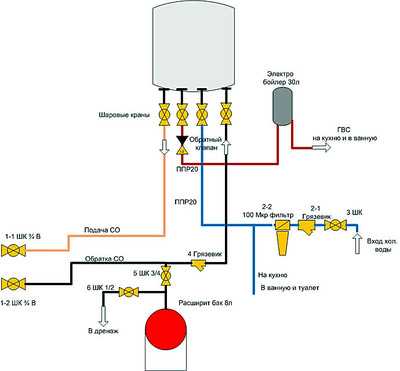

Подключение котла

Корпус установленного котла не должен примыкать вплотную к стене. В связи с этим запрещается перерабатывать заводские крепления, устанавливать оборудование в ниши и т.п. По завершении навешивания происходит обвязка. В этот момент происходит подключение газа, электричества и воды. Газовое подключение осуществляется в завершающей стадии, когда два других контура уже соединены с котлом.

Во время монтажа газового котла произвести подключение электричества и воды возможно своими руками. Тут основой будет паспорт и инструкция отопителя. Типовую схему гидросоединений можете рассмотреть на рисунке выше. Однако для любого котла необходимы следующие моменты:

1. В теплообменнике вода и горячий газ обязаны двигаться в противоположных направлениях. Иначе высока вероятность взрыва даже при самой лучшей автоматике.

2. Если в контурах системы был залит антифриз, то нужно его сливать и два раза промывать водой. Наличие антифриза в воде тоже может быть взрывоопасно.

3. Не стоит опускать установку фильтров первичной очистки. Их нужно устанавливать на низких уровнях системы.

4. Если котел имеет расширительный бак и устройтва обезвоздушивания, то при наличии старого бака, его нужно убрать. Кран отвода воздуха также нужно закрыть. Только следует проконтролировать возможность подсоса воздуха.

Подводя итог установке газового котла своими руками можно сказать, что это процесс сложный, как в техническом плане, так и в организационном. Своими силами допускается устанавливать лишь простые котлы для ГВС или же, наоборот, очень дорогие с отличной автоматикой. Однако газовую обвязку в любом случае должен делать газовик или сертифицированная компания. Других вариантов не допускается.

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использоватьстабилизатор, который спасёт от скачков напряжения и продлит срок службы.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

«>

4

vyrashhivanie-iz-semyan.ru

Новости и сообщения из официальной группы Вконтакте сервисного центра TC-Моха — Сервисные центры

Стиральная машина бьется током – что делать?
Содержание:
Почему бытовая техника бьется током
Отсутствие заземления
Исправление повреждений
Способы защиты
Ошибки при исправлении неполадок
Бытовая техника не должна быть опасной для человека. Ведь приборы создаются, чтобы облегчить нам жизнь. Стиральная машина не является исключением. Подобное оборудования присутствует практически в каждом доме. Однако при эксплуатации стиральной машины могут возникнуть проблемы. Что делать, если бытовая техника в процессе работы или по завершению цикла бьется ток… — Читать дальше

ом?
Почему бытовая техника бьется током
Многие приборы, которые имеются в доме, могут биться током. Это касается не только стиральных машин, но холодильников, электрических чайников, посудомоечных машин и так далее. Почему же бытовая техника бьется током?
Основная причина – это утечка электричества на корпус прибора. Если стиральная машина бьется током, то стоит обратиться за помощью к специалистам. Возможно, проблема кроется в:
1. Неисправной проводке. Если имеется такая поломка, то эксплуатировать бытовую технику не безопасно. Если поврежденный кабель начнет контактировать с корпусом прибора, то кто-нибудь может сильно пострадать. Чтобы исправить поломку, следует тщательно осмотреть проводку, находящуюся внутри стиральной машины.
2. Сырость в помещении. В ванной комнате очень много влаги. Вода, как известно, хороший проводник. Если мокрыми руками прикоснуться к корпусу стиральной машины, то можно почувствовать покалывание. Это вполне нормальное явление, которое происходит практически с каждой моделью подобной бытовой техникой. Стоит отметить, что новые стиральные машины бьются током значительно чаще, чем старые. Виновны в этом производители. Они не учитывают, что во многих домах отсутствует заземление.
3. Пробой двигателя или ТЭНа. Данные детали стиральной машины могут выйти из строя. При поломке нередко уходит пробой на корпус прибора. Отсутствие заземления
Во многих домах проводка не имеет заземления. Современная бытовая техника рассчитана на то, что часть тока будет уходить через корпус с конденсаторов прибора. Если в квартире или доме не предусмотрено заземление, то постепенно незначительный заряд будет скапливаться. В результате этого при прикосновении к стиральной машине пользователь будет ощущать легкое покалывание.
Устранить неполадку можно. Для этого следует сделать заземление. В частном доме это не вызовет особых затруднений. А вот в многоквартирных зданиях, выполненных по старой планировке, в щитках отсутствуют клеммы для заземления.
Исправление повреждений
Стиральная машинка нередко бьет током из-за неисправной проводки. Устранить неполадку можно самостоятельно. Для этого стоит снять облицовку, а затем внимательно осмотреть все провода, а также соединения контактов.
Если повреждена проводка, то специалисты рекомендуют заизолировать участок кабеля. Для этого можно использовать термоусадочный материал или же изоленту. Если же причина неполадок кроется в неисправности ТЭНа либо двигателя, то их стоит заменить. Если вы не знаете, как это сделать, то стоит обратиться за помощью к специалистам.
Способы защиты
Чтобы стиральная машина не билась током, стоит сделать заземления. Также устранить все неисправности в самом агрегате. Специалисты рекомендуют защитить себя, выполнив следующие действия:
1. Установив устройство защитного отключения на 30 или же 10 мА. При малейшей утечке электричества сработает УЗО. Если стиральная машина начнет быть токам, то на щитке сработает автоматика и питание просто отключиться. Устанавливать такое стоит лишь на трехжильную электропроводку. В противном случае УЗО будет очень часто срабатывать. Придется постоянно ходить и включать автоматику. В подобных ситуациях рекомендуется установить розетку, в которой предусмотрено устройство защитного отключения.
2. Необходимо делать регулярные проверки целостности заземления. Это требуется для безопасности пользователя. В некоторых случаях техника бьет током даже при заземлении. Это может указывать на повреждение проводника. Заземляющий кабель следует регулярно проверять и восстанавливать.
Если возникли неприятные ощущение при прикосновении к смесителю или же в процессе мытья рук, то следует незамедлительно отключить питание в ванной комнате и начать поиски п

nsk.zoon.ru
