Электрические распредкоробки – Разновидности, устройство и монтаж распределительных коробок для электропроводки

Содержание

Скрутка проводов в распределительной коробке. Методы установки электрических распределительных коробок для скрытой проводки

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

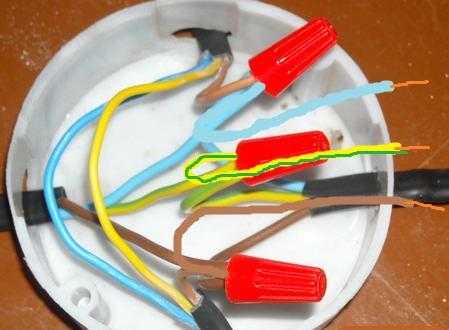

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом и различных групп освещения.

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.

Вид распаяной распредкоробки с защитными колпачками

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

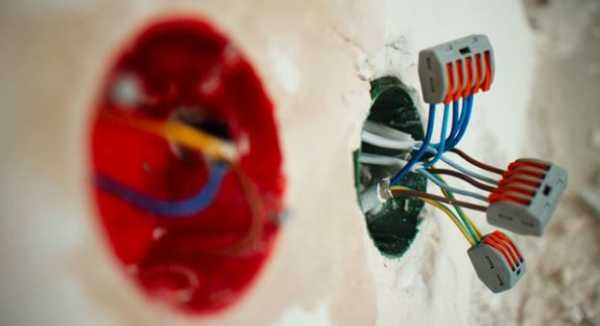

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки. По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;

— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.

Сварка проводов считается самым надежным способом соединения электрических проводов.
Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы также изолентой и колпачками из пластика. После изоляции провода аккуратно разводя

levevg.ru

Как найти распределительную коробку в стене: видео + инструкция

Итак, если Вы решили перенести розетку в квартире либо добавить еще один светильник, первым делом необходимо найти распределительную коробку под декоративной отделкой стены. Основное предназначение коробки – соединение всех проводов, заведенных в комнату, и поэтому если Вы будете создавать новое ответвление, делать это нужно только в этой электрической точке. Далее мы рассмотрим наиболее эффективные способы поиска, а также наглядные видео уроки по теме.

В чем сложность поиска?

Основная сложность заключается в том, что за декоративной отделкой стен найти распределительную коробку довольно проблематично. Одно дело, когда Вы сами осуществляли монтаж электропроводки в квартире и знаете где что находиться, а другое дело, когда Вы только заехали в новое жилье и понятие не имеете о месте размещения каждой электрической точки.

Еще одна проблема заключается в том, что нужно аккуратно найти и вскрыть коробку, чтобы повредить минимальную площадь декоративной отделки стен. Если точно определить местоположение объекта, достаточно будет немного надорвать обои либо сбить слой декоративной штукатурки, вместо того, чтобы полностью разрушать отделку стены.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.
Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).
Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.

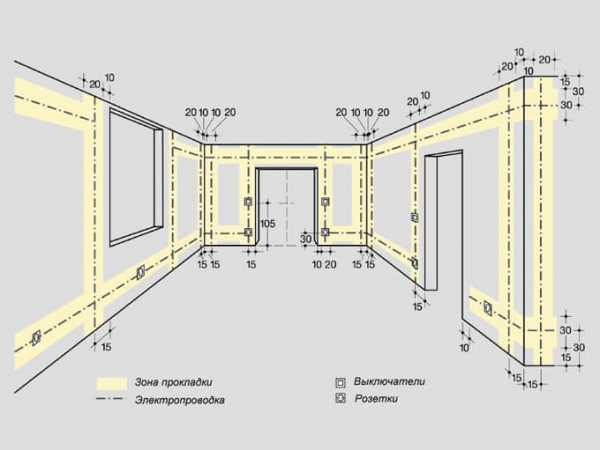

Правильная разметка стен под электропроводку
В более современных постройках применяются пластиковые емкости, которые также немного выпирают со стены. Чаще всего хозяева квартир смиряются с небольшим нарушением интерьера и заклеивают выпирающую крышку обоями. В этом случае поиск не составит труда.
Если нужно найти распределительную коробку под гипсокартоном, придется использовать профессиональный прибор, т.к. самодельный металлоискатель будет реагировать на профильный каркас, к которому прикреплены листы.
Если Вы уверены, в том, что емкость закрыта крышкой из металла, можно попробовать обнаружить ее с помощью обычного магнита либо компаса.
Бетонную стену панельного дома можно проверить обычной индикаторной отверткой, если вести ее от розетки строго вверх. Яркость лампочки поможет Вам отыскать примерное местонахождение узла. Если поиск распределительной коробки будет производиться от выключателя, задействуйте его для увеличения сигнала. Если решили отыскивать точку от розетки, подключите к ней какой-нибудь электроприбор.

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

Использование детектора Meet MS-158M

Простукивание стены отверткой

Похожие материалы:

samelectrik.ru

схема, видео, плюсы и минусы

Бывают моменты в электромонтаже, когда удобнее и проще развести соединения не в распределительной коробке, а не посредственно в монтажном стакане выключателя или розетки. У такой схемы есть свои плюсы и минусы, но все же недостатков намного больше. В этой статье мы рассмотрим, что собой представляет проводка без распаечных коробок и стоит ли использовать данный вариант электромонтажа в квартире либо частном доме.

Случай из жизни

Был лично у меня случай, с клиентом вроде все обговорили, количество точек (розеток, выключателей, светильников, соединительных коробок) их местоположение, нюансы последующего монтажа проводки. Ударили по рукам, составлена смета и приобретен материал для монтажа. Согласно составленному совместными усилиями плану, произведена разводка проводов. И вот в один из дней, когда вроде бы все близится к скорому финалу, гипсокартон прикручен и малярами он зашпаклеван, а я устанавливаю раздаточные коробки и установочные стаканы, перед завтрашним монтажом фурнитуры, появляется наниматель, и ошарашивает меня своей идеей: — «Хочу над кроватью арку с подсветкой. Как это можно сделать?».

Ну строители сразу согласились, им арку делать день работы. Меня эта затея не сильно вдохновила, поскольку на стене к которой пристроится арка, имеется только две розетки для подключения зарядного устройства и торшера. Тянуть провод к распределительной коробке в противоположном углу не было возможности. Тем более, что сделать это не повредив пару квадратных метров гипсокартона было бы сложно.

Именно поэтому пришлось городить огород, брать питание с розетки, делать расключение в коробочке с выключателем и вести далее на подсветку арки. Такой вариант монтажа и называется прокладка проводки без распаечной коробки. Ниже приведены схемы подключения двухклавишного выключателя и двух источников света.

На видео ниже демонстрируется наглядный пример электромонтажа без распаек в квартире:

Вывод

Преимущество электропроводки без распаечных коробок — наглядность и простота монтажа при условии соблюдении принятых правил безопасности, которые гласят, что любые электрические контакты или соединения должны быть легко доступны для обслуживания, контроля и ремонта. Как мы знаем, место контакта, в любом исполнении проводки, является слабым местом.

Часто на форумах и сайтах идет спор о возможности монтажа электропроводки без распредкоробок и полного отказа от этих электротехнических изделий. Со своей стороны, как автор данной статьи, я против «упрощенной проводки», поскольку нормы ПУЭ были выстраданные и доказаны опытным путем в их целесообразности.

Отдельная распределительная коробка, расположенная в обговоренном правилами месте, упрощает последующее ее обнаружение другим мастером, а также поиск неисправности в электропроводке.

Проводка без распаечных коробок (ниже на фото) имеет право на существование только в единичных случаях, а полностью разводка в таком виде не допустима. Кроме того, данный тип монтажа очень расточителен, на него тратится от 30% — 40% больше провода, по сравнению с классическим монтажом.

Поэтому отказывайтесь от такого типа электропроводки, поскольку он проще для исполнителя и с безопасностью в эксплуатации не имеет ничего общего. Берегите себя и близких. Это, собственно, и все, что хотелось рассказать вам о монтаже проводки без распаечных коробок. Надеюсь, предоставленные схемы и видео пример были для вас полезными!

Еще одно полезное видео по теме напоследок:

Наверняка вы не знаете:

samelectrik.ru

Проводка без распределительных коробок: схема, особенности

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В подрозетниках, делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

Синий провод — на контакт нейтрали;
Красный коричневый или черный на контакт фазы;
Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник должен быть цельным по всей длине, от распределительного щита, до розетки. Допускаются неразборные соединения в распределительных коробках в виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает, прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

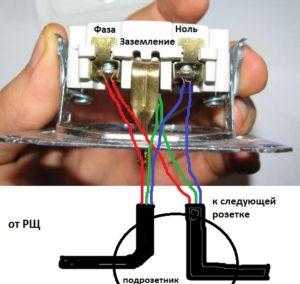

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов, трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

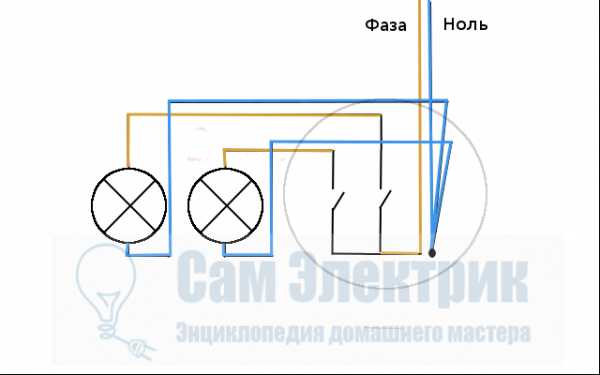

Подключение сети с одноклавишными и двухклавишными выключателями

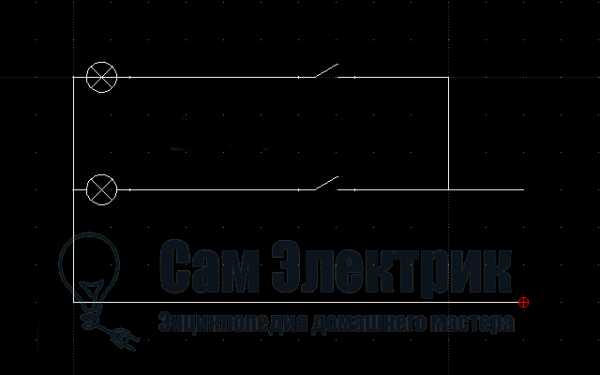

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя. В классическом варианте, контакты скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинства и недостатки монтажа без распределительных коробок

Достоинствами методики без разветвительных коробок считается:

Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
Снижение трудозатрат на этапе монтажных работ;
Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
Улучшение интерьера помещений;
При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

Синий – нулевой;
Красный , черный, коричневый – фаза;
Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Оцените качество статьи:

electric-tolk.ru

РубрикаРазное

сечения медного проводника для различных токовых нагрузок
Ток в А	1	2	3	4	5	6	10	16	20	25	32	40	50	63
S — в мм²	0,17	0,33	0,52	0,67	0,84	1	1,7	2,7	3,3	4,2	5,3	6,7	8,4	10,5
Ø в мм	0,45	0,65	0,81	0,92	1,02	1,13	1,45	1,87	2,05	2,32	2,60	2,92	3,27	3,66

^{Тип бытовой техники}	^{мощность в Вт}	^{ток в Амперах}
^{Ламы накаливания старых образцов}	^{60 – 250}	^{0,3 – 1}
^{Малогабаритные нагревательные приборы чайники, кофейники и кипятильники}	^{1000 – 2000}	^{5,5 – 10}
^{Стационарные и переносные электрические плиты}	^{1000 – 6000}	^{6 – 55}
^{Микроволновки различных марок}	^{1500 – 2200}	^{8 – 10,5}
^{Кухонные электрические мясорубки не производственного назначения, для домашнего пользования.}	^{1500 – 2200}	^{8 – 10,5}
^{Тостеры для запекания хлеба}	^{500 – 1500}	^{2,5 – 8}
^{Оборудование для приготовления гриль блюд}	^{1200 – 2000}	^{7,5 – 8}
^{Блендоры и миксеры}	^{500 – 1500}	^{2,5 – 9}
^{Кухонные комбайны}	^{500 – 1500}	^{2,5 – 9}
^{Электрическая духовка}	^{1000 – 2000}	^{5,5 – 8}
^{машины для мытья посуды}	^{1000 – 2000}	^{5,5 – 8}
^{Бытовые стиральные машины}	^{1200 – 2000}	^{5.5 – 8}
^{Электрические сушилки для обуви или белья}	^{2000 – 3000}	^{8 – 12}
^{Утюги не промышленного назначения}	^{1200 – 2000}	^{5.5 – 8}
^{Напольные и переносные пылесосы}	^{800 – 2000}	^{3.5 – 8}
^{Спиральные обогреватели}	^{500 – 3000}	^{1.8 – 12}
^{Ручные фены для сушки волос}	^{500 – 1500}	^{1.5 – 7}
^{Сплит системы и кондиционеры}	^{1000 – 3000}	^{6 – 12}
^{компьютеры}	^{300 – 800}	^{0.8 – 3,2}
^{Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)}	^{500 – 2500}	^{1.8 – 12}
