Клапана для вентиляции – Обратный клапан для вентиляции — технические характеристики, виды прямоугольных, лепестковых, воздушных, автоматических пластиковых обратных клапанов для естественной, вытяжной и приточной вентиляции кухни и ванной, фото, установка, цена и где купить в Москве и Санкт-Петербурге

пластиковая заслонка, тарельчатый и электрический тип устройства

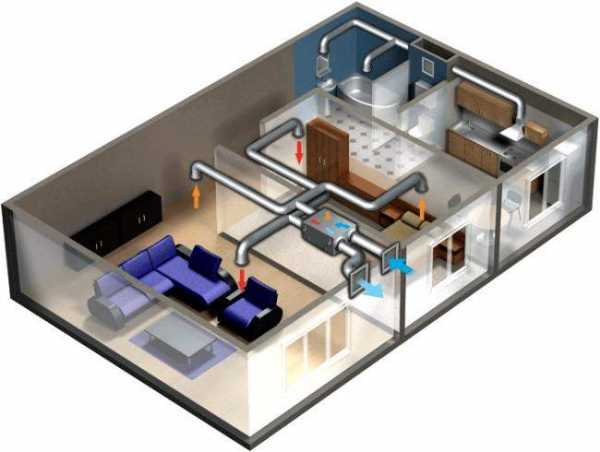

При нормальной работе вентиляционной системы все запахи покидают помещения благодаря естественной или принудительной циркуляции воздуха. Если этого не происходит, нужно дополнительно монтировать специальное устройство. Воздушный клапан для вентиляции можно купить в магазине или же сделать своими руками. Этот простой механизм препятствует обратной тяге, что не позволяет отработанным газам вернуться по вентканалам.

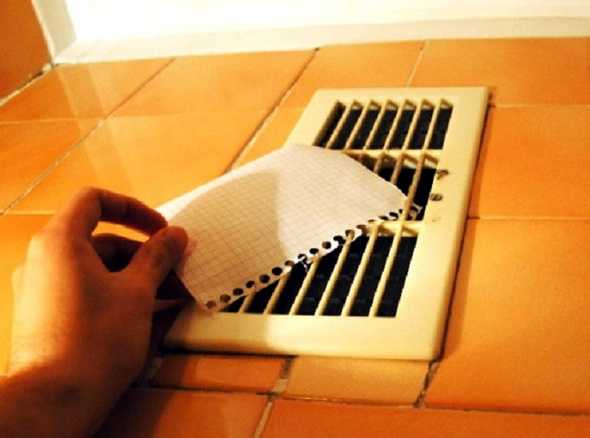

Причины возникновения обратной тяги

Перед покупкой герметичного клапана для вентиляции следует установить причину появления тяги в другую сторону. Это позволит значительно лучше спланировать циркуляцию воздушных масс в помещениях.

Довольно часто причиной возникновения обратной тяги становится сильное ухудшение притока свежего воздуха в комнаты. Часто это происходит из-за засорения вентиляционных каналов. Если в доме установлена принудительная схема, то могут прийти в негодность движущиеся механизмы.

Также обратная тяга может появиться из-за резкого изменения количества выходящего воздуха в большую сторону через какое-либо вытяжное устройство. В печных отопительных системах продукты сгорания выходят через дымоотводящую трубу. Если в помещение поступает мало свежего воздуха, то направление потока сменится на противоположное.

Если вентиляция в доме предусматривает наличие двух или более точек, предназначенных для забора отработанного воздуха, то появляется вероятность изменения направления движения одного из потоков при включённом устройстве, предназначенном для принудительной циркуляции. Если каналы в нескольких помещениях объединены в системе, то включение вытяжки в одной комнате увеличит скорость движения как в сторону шахты, так и в сторону другой комнаты.

Система подачи вторичного воздуха — принцип работы, устройство, неисправности (Audi, Passat, Skoda)

Изменения каких-либо параметров вне дома или же квартиры тоже иногда становятся причиной того, что тяга меняет направление. Например, возведение или снос зданий может сильно изменить направление уличных ветровых потоков. В квартире обратная тяга появляется из-за того, что соседи подключили к общей системе мощную вытяжку. Особенно это актуально для многоквартирных домов, в конструкции которых не учитывается возможность использования принудительной вентиляции.

Даже если сейчас система работает хорошо, лучше всё равно установить электрический воздушный клапан во время монтажа вентиляционной системы. В дальнейшем какие-либо факторы могут привести к смене направления движения воздуха.

Типы исполнения устройств

Сейчас практически в каждой квартире или доме есть различного рода вытяжные устройства. Это делает использование механического регулятора пропуска воздушных потоков неактуальным. Существует 4 способа, с помощью которых можно предотвратить обратную тягу. У каждого из них есть свои достоинства и недостатки. Это следует учитывать при покупке оборудования.

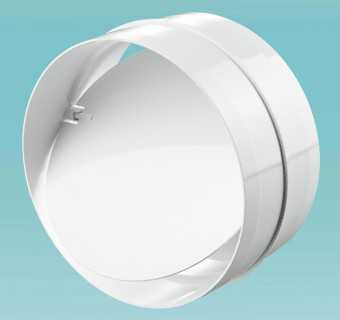

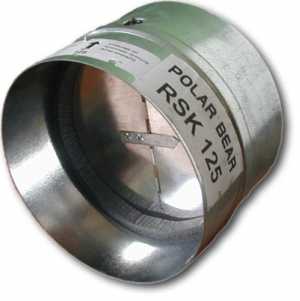

Поток воздуха, направляемый из кухни или в ванной комнаты, давит на створку прибора. Благодаря этому происходит открытие устройства. Если не будет движения или появится обратная тяга, то давления на заслонку не оказывается. Под воздействием силы тяжести она переходит в закрытое положение.

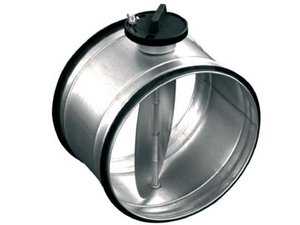

По такому же принципу работает и тарельчатый клапан для вентиляции. Такие устройства можно использовать с естественной вентиляцией, потому что у них незначительное сопротивление открытию створки. Есть два вида исполнение этой конструкции:

1. Использование противовеса. Его обычно размещают внутри или снаружи клапана.
2. Смещение оси, на которой располагается створка.

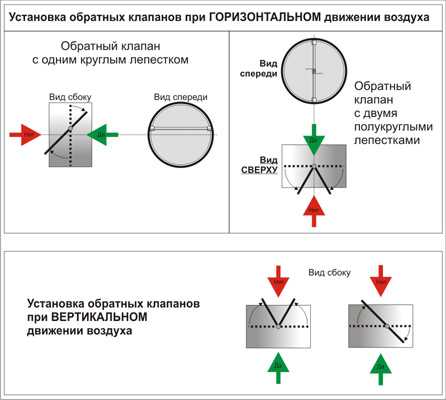

Клапан нужно устанавливать строго вертикально или же горизонтально, так как принцип действия основан на силе тяжести. Если не выполнить это условие, створка может неплотно закрываться. Также появляется риск того, что не хватит давления для открытия устройства.

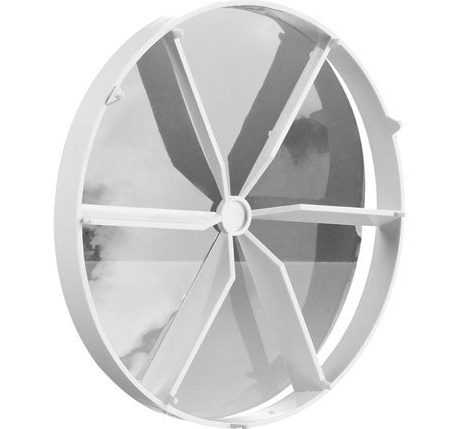

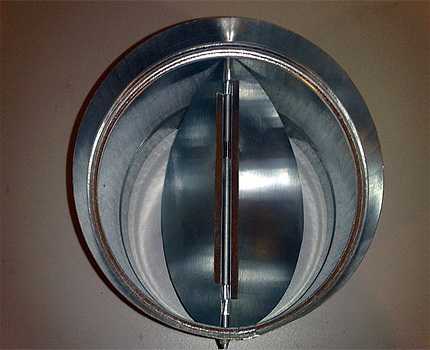

Двустворчатый прибор

Конструкция такого обратного клапана выполнена по типу «бабочка». Он имеет две шторки, которые при создании чрезмерного давления складываются. При его отсутствии заслонки выпрямляются с помощью пружин, что не позволяет возникнуть обратной тяге.

В этом случае процесс закрытие обратного клапана для вентиляционных систем никак не зависит от силы тяжести. Такой прибор можно располагать под любым углом. В этом заключается основное преимущество конструкции перед гравитационным (тарельчатым) типом. Он обычно хорошо работает, только если в системе используется вытяжка.

Перед покупкой обратного клапана следует тщательно проверить силу возврата створок. Необходимо, чтобы у воздуховода, где планируется его монтаж, хватало давления на открытие шторок. Некоторые устройства, выполненные в виде «бабочки», позволяют регулировать силу нажима пружин.

Система вторичного воздуха рекомендации и информация для поиска неисправностей — Motorservice Group

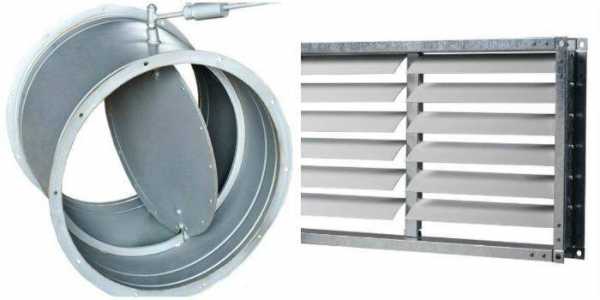

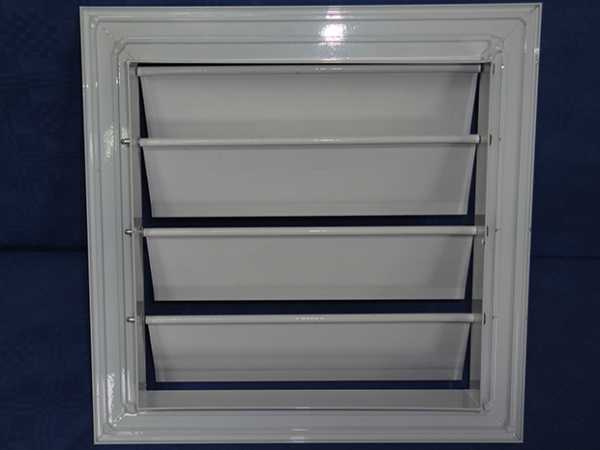

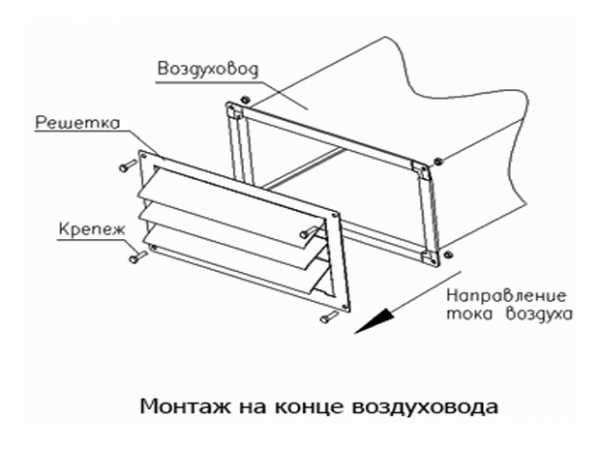

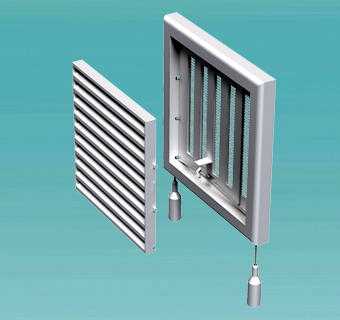

Жалюзи для вентиляции

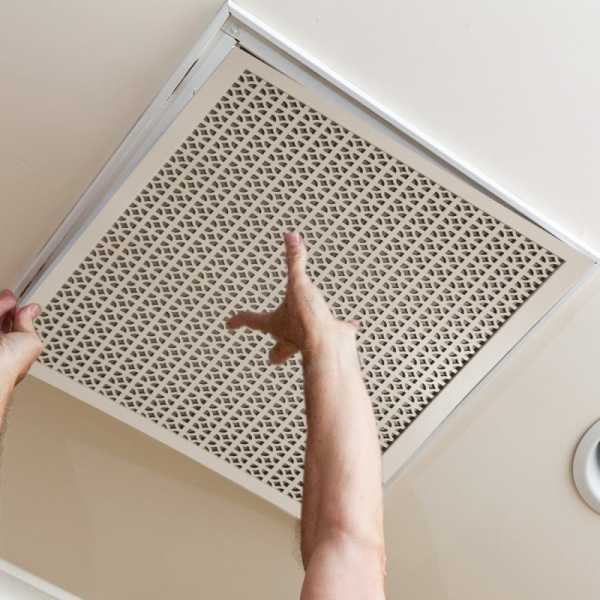

Решётку, перекрывающую выходное отверстие в шахту или же на улицу, часто снабжают обратным клапаном, который по своему виду напоминает обычные оконные жалюзи. Работает он от силы тяжести, аналогично гравитационному варианту.

Для него применяют сразу несколько створок, а не одну. Это объясняется тем, что прибор в открытом положении становится гораздо компактнее. Обычно его используют для элементов системы, расположенных снаружи.

Размеры решёток предусмотрены таким образом, чтобы конструкция подходила под стандартные габариты вентиляционных каналов, которые предназначаются для вытяжек и выхода отработанного воздуха на улицу. Обратный клапан монтируют на всю решётку либо же на отверстие в коробе.

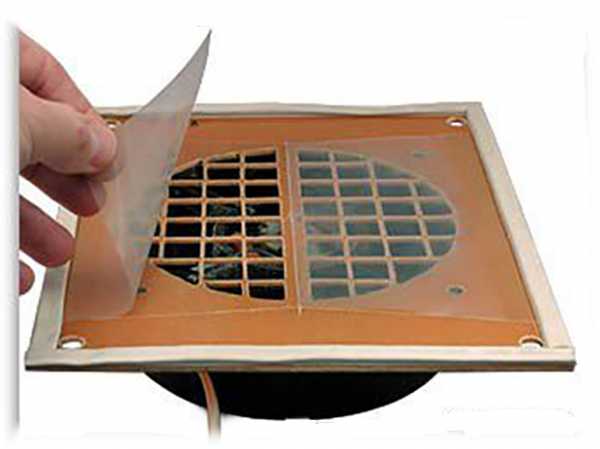

На рынке представлены обратные клапаны для решёток, которые имеют иные конструктивные решения. Но применение варианта с пружиной или мембраной может вызвать большие проблемы с функционированием при низких температурах воздуха. Для улицы лучше использовать устройства, сделанные по типу «жалюзи».

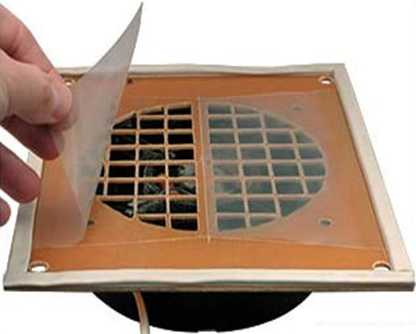

Гибкая мембрана

Принцип работы обратного клапана, оснащённого мембраной, заключается в том, что у воздушного потока есть возможность менять положение, а также форму гибкой пластины. Благодаря её размещению устройство способно открывать и закрывать вентиляционные отверстия при разных направлениях движения потоков. Мембрана очень плотно прилегает по всему периметру.

Когда появляется риск, что чрезмерное давление тяги каким-то образом деформирует мембрану, нужно предусмотреть несколько ребер жесткости. На них заслонка сможет опираться во время закрытия отверстия.

Это всегда нужно учитывать при покупке обратного клапана такого типа. Если не сделать защиту для устройства, то это может привести к неплотному прилеганию мембраны. Постепенно прибор начнёт пропускать обратные потоки воздуха.

Вытяжка в ванную

Создание своими руками

Рыночная стоимость клапанов довольно низкая, поэтому изготовление устройства своими руками актуально только тогда, когда используются каналы или решётки с нестандартными размерами. В таком случае гораздо проще выполнить прибор самостоятельно, чем дополнительно покупать различные переходы или подгонять отверстие под нужные параметры.

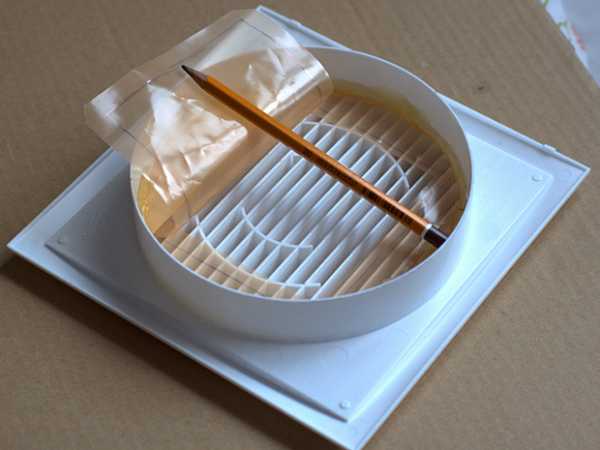

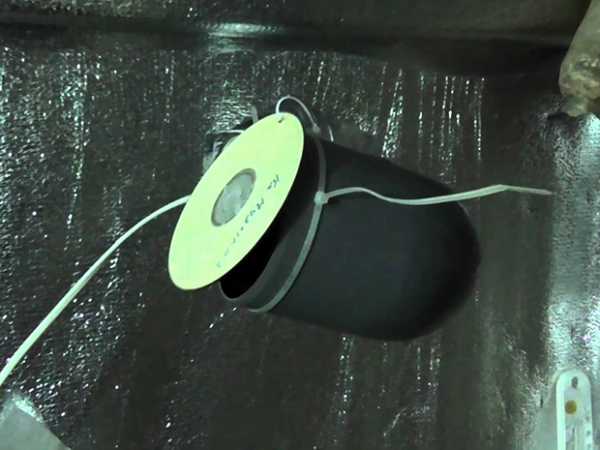

Самым простым вариантом будет изготовление пластиковой заслонки для вентиляции. Для створки необходимо применять довольно жёсткий материал. Также можно использовать металлические пластины. При изготовлении следует уделять внимание таким нюансам:

1. Нужно, чтобы створка максимально плотно прилегала к корпусу. Так устройство не будет пропускать воздух в обратную сторону.
2. Следует предотвратить возможность постукивания пластины. Это очень часто происходит во время изменения направления передвижения воздушных масс.

Также для изготовления мембранного клапана подойдёт лист картона. Его диаметр должен быть немного больше, чем сечение отверстия, ведущего на улицу. Следует дополнительно установить решётку. Это позволит значительно снизить вероятность деформации материала.

Правила размещения и монтажа

Размещение приборов для систем различного исполнения необходимо спланировать так, чтобы обратный поток воздуха всегда был заблокирован. Это касается и тех моментов, когда функционируют различные вытяжки или вентиляторы. От правильного монтажа зависит работоспособность всей вентиляции.

Если в квартире присутствует только один канал для забора воздуха, то для нормального функционирования системы достаточно будет одного клапана. Если же вентиляция имеет более сложную конструкцию, то необходимо придерживаться определённых правил размещения устройств для предотвращения тяги в противоположную сторону.

Основные рекомендации:

1. В каждом канале разветвлённой системы следует монтировать заслонку. Это нужно для предотвращения изменения потока воздуха при выключенной вытяжке.
2. Часто дополнительно монтируют ещё один клапан на выходе канала. Если система полностью герметична, то обычно это не требуется, но на практике зачастую всё не так.
3. Также следует подобрать место для монтажа, к которому всегда будет свободный доступ. Это необходимо для того, чтобы регулярно очищать устройство от жировых отложений. Если не производить чистку, клапан потеряет свою герметичность.

Большое внимание нужно обратить на установку устройства в многоквартирных домах. В общую вентиляцию не попадает свет и там всегда положительная температура. Периодически в систему поступает влажный поток воздуха. Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы.

Установка вентилятора в ванной – супертихая модель Квайт 100 TH

Воздух внутри этих конструкций не может соответствовать санитарным требованиям. Поэтому следует позаботиться о том, чтобы он не попадал в квартиру из общих коммуникаций.

Нюансы обслуживания оборудования

Во время выполнения системы вентилирования помещений используют круглые или квадратные каналы со стандартными размерами. Можно заказывать у специализированных фирм готовые решения, где уже встроен клапан. Монтаж устройства производится в любом месте.

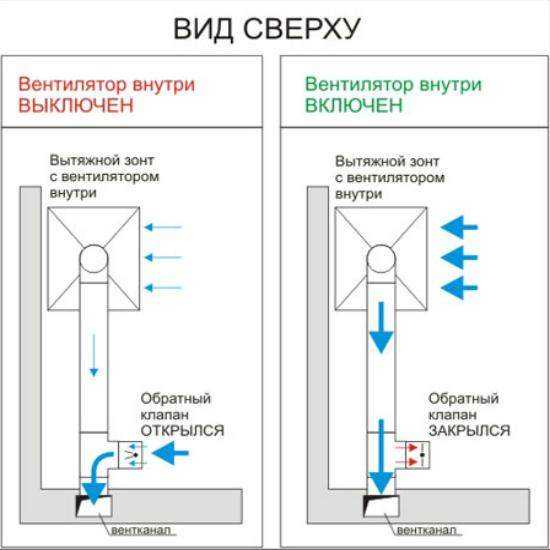

Если сочетается два вида вентилирования жилища (естественный и принудительный), то установку можно произвести по какому-либо типовому решению:

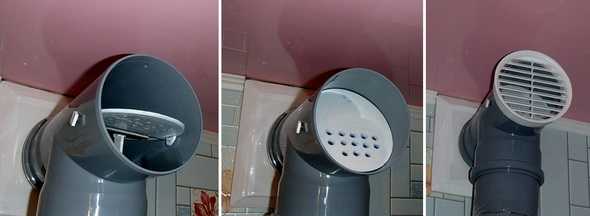

1. Выполняется монтаж тройника вблизи решётки. Клапан в таком случае ставится на отвод.
2. Покупка специальной решётки, которая имеет два отверстия под каждый вид вентиляции.

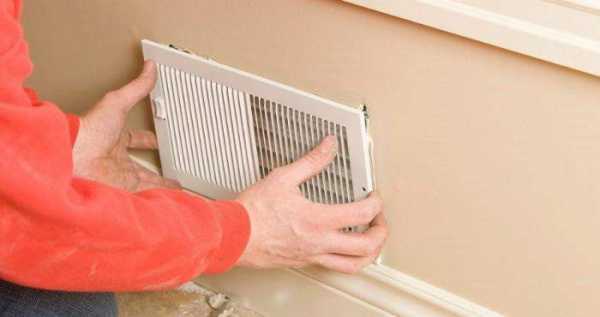

Монтаж решётки обычно выполняется при помощи дюбелей, жидких гвоздей, а также саморезов. Лучшим вариантом будет установка на шурупы. Так проще произвести демонтаж системы для прочистки. Если решётка будет монтироваться внутри помещения, то следует тщательно герметизировать стык между устройством и стеной.

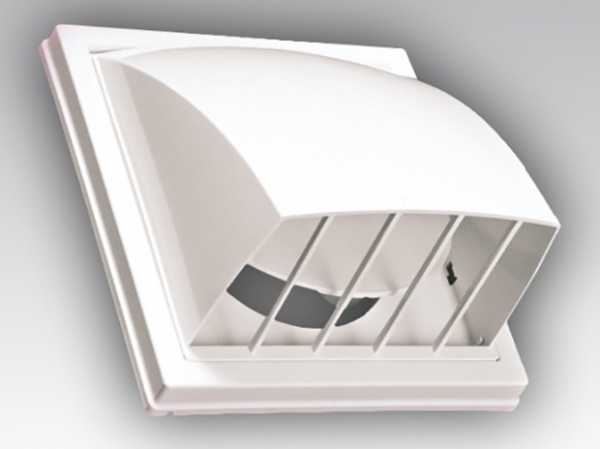

Основной проблемой уличных решёток является обледенение створок. Воздух, выходящий по системе вентилирования, зачастую содержит много влаги. В зимний период это способствует быстрому обмерзанию оборудования. Из-за этого появляются такие проблемы:

1. Створки теряют свою герметичность, потому что уже неспособны плотно прилегать к отверстию. Это влечёт за собой проникновение уличного воздуха в помещение.
2. Выходное отверстие сильно сужается. Из-за этого пропускная способность вентиляции значительно снижается.

Следует постоянно следить за состоянием оборудования. Если появилась наледь, нужно быстро удалить её. Самым простым способом является механическая очистка. Но в этом случае появляется риск повреждения шторок клапана. Поэтому для улицы лучшим решением будет устройство, сделанное из металла.

N75.Клапан регулировки наддува.Ремонт клапана N75.Reparatur-Ventil N75.

oventilyacii.ru

Вентиляционные клапаны: разновидности, устройство, особенности монтажа

Наверное, каждому хочется, чтобы его жилище было наполнено чистым, свежим воздухом. Однако, ситуации, когда в доме отсутствует комфортный микроклимат, а в комнаты попадают посторонние запахи, отнюдь не редки. Причина этому – образование обратной тяги. Решить проблему поможет вентиляционный клапан, установленный на воздухоотводящий канал и блокирующий движение обратного воздушного потока.

Причины образования обратной тяги

Перед монтажом клапана необходимо определиться с причинами образования обратной тяги. Приточно-вытяжная вентиляция функционирует по принципу равнозначности объёмов входящего и выходящего воздуха. Проблемы могут возникнуть в нескольких случаях:

• При засорении отверстий либо износе/поломке механизмов, регулирующих оборот воздуха.
• При резком скачке объёма воздуха, проходящего сквозь одну из вытяжек.
• При изменении условий среды за пределами строения.
• При подключении мощных вытяжек в соседских квартирах.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

• Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;

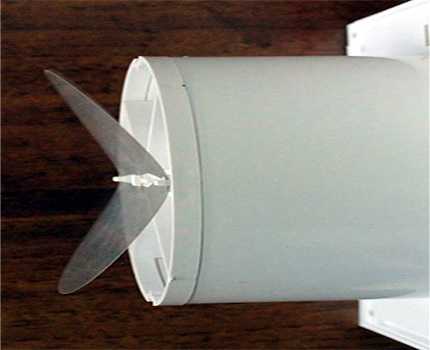

• Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.



• Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.



• Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

• Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.

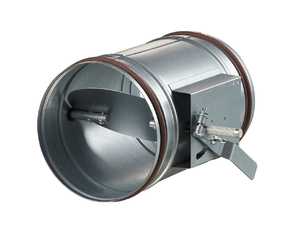

• Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

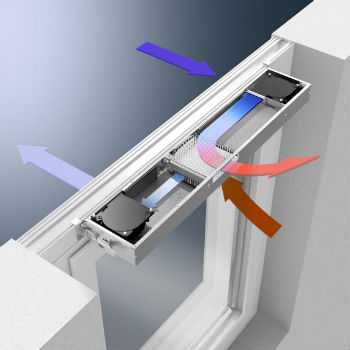

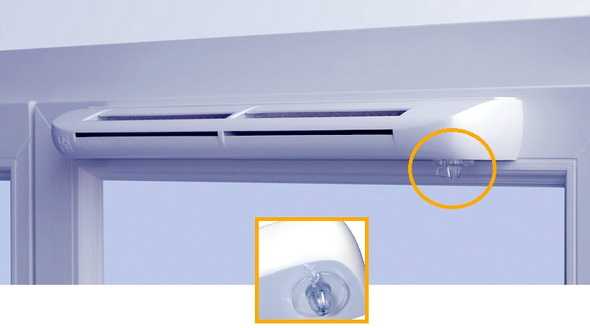

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

• Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
• Высокая стоимость. Качественное изделие стоит как половина всего окна.
• Невозможность монтажа в уже установленный стеклопакет.
• Необходимость в помощи квалифицированных специалистов.

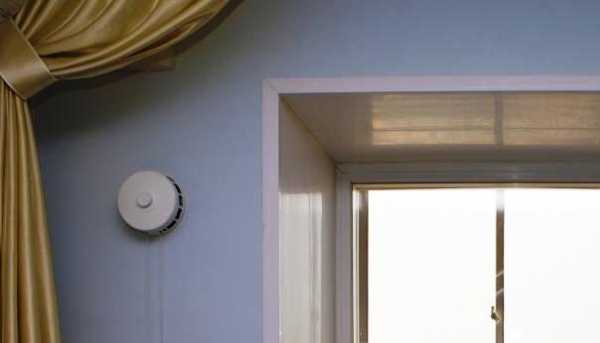

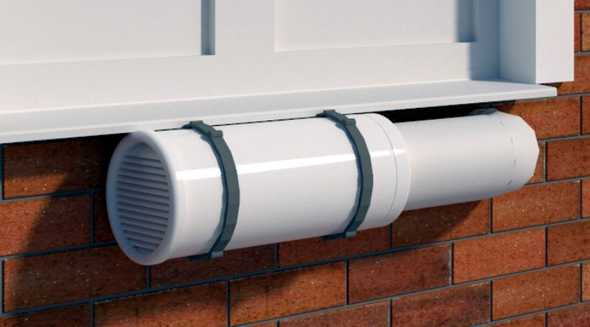

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

• Пропадает необходимость в частом открывании/закрывании окна.
• Возможность регулировки качества поступающего воздуха.
• Практически незаметный либо, не портящий интерьера, внешний вид.
• Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов. При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени.

Особенности строения

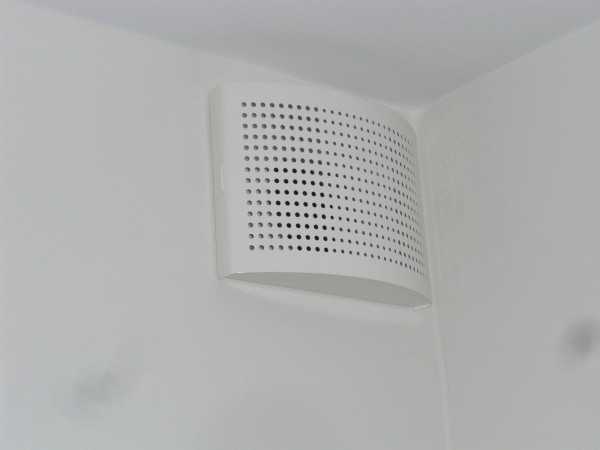

Вне зависимости от модели, все стеновые приточки состоят из нескольких деталей:

• Воздухопроводящей, чаще всего пластиковой, трубы;
• Внешней вентиляционной решётки (пластиковой либо металлической), предназначенной для предотвращения попадания осадков в устройство.
• Внутреннего корпуса (пластикового оголовка) с фильтром, направляющим воздушный поток в помещение.

В некоторых устройствах может находиться теплоизоляция. Его главная задача – не дать промёрзнуть стене вокруг трубы и снижать уровень уличный звуков. Обычно используется утеплитель (Polifoam) полифом.

Если клапан для вентиляции оснащён регулятором, то располагается он во внутреннем корпусе. Некоторые модели имеют возможность гигрорегулирования, то есть начинают работать при повышении влажности воздуха в помещении.

Существуют и более сложные приточные устройства с рекуперацией тепла, датчиками температуры/влажности, автоматическим управлением.

Самостоятельное изготовление

Принимая во внимание невысокую цену обратных клапанов, их самостоятельное изготовление рентабельно лишь при установке воздуховода нестандартной геометрии. Тогда проще сделать одностворчатую заслонку из пластиковой либо железной пластины, которая плотно прилегает к стенкам корпуса и не стучит при движении воздуха.

Второй вариант – это мембранный клапан, изготовленный из листа плотной бумаги либо лавсановой плёнки шириной больше вентиляционного отверстия. Мембрана не начнёт деформироваться, если под ней будет находиться решётка. В обоих случаях электрический привод устанавливать не обязательно.

Нюансы выбора клапана

Неправильный выбор вентиляционного клапана грозит не только ухудшением, но и полным прекращением воздухообмена. При покупке рекомендуется обратить внимание на несколько нюансов:

• Механизм должен работать даже при минимальном движении воздуха, характерном для вентиляции естественного типа.
• Характеристики обратного клапана и вентилятора должны совпадать.
• Мощности устройства должно быть достаточно для раскрытия лепестков.
• Некоторые механизмы не приспособлены для работы в низких температурах. Их монтируют только внутри помещения.
• Клапаны с рекуператором лучше устанавливать парами, чтобы происходило одновременное поступление и вытягивание воздуха.

Подготовка помещения к монтажу

Перед установкой клапана рекомендуется проверить качество работы всей вентиляционной системы. Для этого, нужно открыть окна и поднести к решётке бумажный листок. Если вентиляция в норме, то бумагу будет затягивать в проём.

Если квартира расположена на верхнем этаже, то приточную вентиляцию лучше монтировать на балконе. Здесь устанавливают моноблок со звукоизоляционной прокладкой, защитной сеткой и фильтром. Наружный участок закрывают козырьком. Для того чтобы в системе не собиралась влага, раструб направляют вниз.

Монтаж клапана

Если вытяжная система имеет только один канал вывода воздуха, то достаточно смонтировать единственный утеплённый клапан. Если же вытяжка оснащена несколькими отверстиями, то стоит придерживаться следующих требований:

• Обратный клапан должен быть установлен на всех ветках между центральным воздуховодом и точкой забора воздуха.
• На конце вентиляционной системы рекомендуется смонтировать ещё одно устройство.
• Установить на вентиляцию дополнительный перекидной клапан для подстраховки работы основного механизма.

Обратные клапаны требуют периодического очищения от прилипшей пыли и сальных отложений. В связи с этим установка регулирующих механизмов должна происходить в точках с максимально удобным доступом.

Очерёдность монтажа:

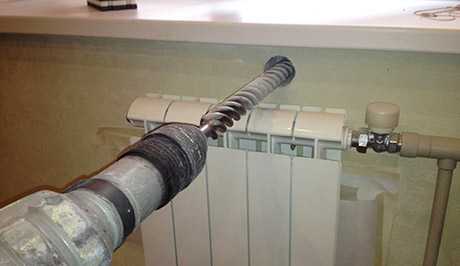

• Выполнить в стене отверстие, диаметр которого немного превышает ширину пропускного цилиндра. Длина клапана зависит от сечения несущей стены – от 40 до 100 см.
• Не обязательно размещать клапан чётко горизонтально, он может быть чуть наклонен во внешнюю сторону. Предварительно его лучше обернуть в тепло— и шумозащитные оболочки.
• Просверлить отверстия под крепежи.
• Установить внутрь воздуховода шумоизоляцию.
• Вставить в отверстие трубу.
• Заполнить щели строительной пеной.
• Закрыть внешнюю сторону козырьком (широкой стороной вниз).

В случае необходимости поочерёдной работы принудительной и естественной вентиляции, прибегают к одному из двух решений:

• Установке тройника возле решётки и клапана на отвод естественной вентиляции.
• Закреплению специальной решётки с двумя отверстиями.

Заключение

Таким образом, клапаны для вентиляции в квартире – это вспомогательные, но очень удобные механизмы для улучшения микроклимата в помещении. Их установка позволяет обеспечить качественное функционирование всей системы, исключить обратное движение воздушного потока, блокировать поступление неприятных ароматов.

ventinginfo.ru

Обратный клапан для вентиляции: виды, рекомендации по установке

При неэффективной работе вентиляционной системы в помещении может появиться неприятный запах. Это связано с тем, что отработанный воздух, вытягиваясь из одного помещения, возвращается в другое, затягивая вместе с собой запахи из канала естественной вентиляции. Особенно сильно подобная проблема ощущается в санузле и на кухне. Чтобы избежать этой неприятности, рекомендуется установить обратный клапан для вентиляции.

Функции и конструктивные особенности

Несмотря на простоту конструкции, вытяжной клапан выполняет полезную функцию, препятствуя затягиванию отработанного воздуха внутрь помещения. Причинами обратной тяги могут быть следующие:

• Плохая герметичность вентиляционных ходов.
• Засор вентканала.
• Неправильное расположение вытяжки.
• Усиление тяги горения в частном доме с печным отоплением.
• Нарушение движения воздушных потоков из-за установки мощной вытяжки в одной из квартир многоэтажного дома. Это возможно и в тех случаях, когда воздуховод многоквартирного дома спроектирован без учёта возможности установки устройств для принудительной вентиляции.
• Наличие нескольких вытяжек в квартире, из-за которых создаётся неравномерный напор воздушных потоков.
• Изменение внешней среды за стенами дома (изменение рельефа при строительных работах, снос построек и т. п.).

Поэтому, чтобы движение отработанного воздуха было нормальным, монтируется обратный затвор. Конструкция обратного клапана на вентиляцию проста: на единственной оси расположены лопасти, пропускающие воздух только в одном направлении. При смене движения воздушных потоков створка закрывается, препятствуя их попаданию внутрь помещения.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

1. По конструкции.
   • Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
   • Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
   • Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.

   • Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.

2. По типу управления: ручные и автоматические.
3. По типу установки: горизонтальные, вертикальные.
4. По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
5. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
6. По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Правильный выбор

При выборе устройства необходимо учитывать скорость потока воздуха внутри вентканала естественной тяги. Важно, чтобы лопасти клапана поддавались даже слабым потокам. Поскольку для естественной вентиляции слабая тяга – обычное явление, в ней часто монтируется вентилятор с обратным клапаном. При этом важно также иметь представление, как правильно выбрать вентилятор: его мощность выбирается исходя из площади помещения. Для расчёта эффективности воздухообмена каждой комнаты учитываются разные показатели.

Чтобы выбрать правильный вентиляционный клапан, следует обратить внимание на температуру внешней среды. При установке на канал, ведущий сквозь стену на улицу, рекомендуется использовать клапан типа «жалюзи», поскольку другие виды не устойчивы к воздействию низких температур. Цена при выборе устройства не является определяющей, поскольку зависит от таких факторов, как тип сечения, размеры конструкции, материал изготовления и т. д.

Кроме того, при выборе подходящего устройства следует учитывать способ его монтажа. Так, одностворчатый обратный клапан на вентиляцию гравитационного действия устанавливается строго горизонтально или вертикально, в то время как клапан типа «бабочка» можно устанавливать под любым углом.

Самодельный обратный клапан

Изготовление самодельного вытяжного затвора актуально в тех случаях, когда вентканал или вентиляционная решётка нестандартной формы или размеров. Самодельная конструкция обойдётся дешевле, чем подгон коробки воздуховода под стандартные размеры. Если в доме функционирует естественная вентиляция, обратный клапан лучше изготовить мембранного или одностворчатого типа из жёсткого материала. Перед тем как сделать обратный клапан, стоит уделить внимание таким нюансам:

• Пластина должна плотно прилегать к стенкам корпуса устройства, чтобы не образовывались щели, пропускающие воздух.
• Должен быть исключён стук пластины, особенно если в воздуховоде направление воздушных потоков часто меняется.

Для изготовления лопастей можно использовать лавсановую плёнку, диаметр которой должен превышать отверстие вентиляционной трубы. Чтобы плёнка не деформировалась при обратной тяге, можно прикрепить решётку, на которую она будет опираться. Простейшие обратные клапаны изготавливаются из решётки, к которой приклеивается плёнка с двух её сторон.

Как правильно устанавливать устройство

Установка обратного клапана на вентиляцию осуществляется в начале или конце трубы воздуховода. Для этого круглый или квадратный корпус устройства вставляется в вентканал, на стенках которого делается разметка его расположения. После этого по размеченным точкам производится сверление отверстий для крепления. Обратный клапан фиксируется дюбелями. Между корпусом и стенками канала не должно быть больших зазоров. Щели следует заполнить герметиком.

Установка клапана на вытяжную вентиляцию защищает помещение дома или квартиры от обратного проникновения загрязнённого воздуха. Для того чтобы установка устройства способствовала качественному оттоку воздуха, монтаж должен производиться с соблюдением основных правил: соответствию мембраны диаметру отверстия вентканала, её плотному прилеганию к решётке, и тщательно загерметизированным зазорам между корпусом устройства и коробкой воздуховода.

ventinginfo.ru

Клапаны воздушные для вентиляции: типы, монтаж, отзывы

Устройство вентиляционной системы может предусматривать разные конструкционные исполнения. Для обслуживания небольших помещений рекомендуется использовать клапанные механизмы, обеспечивающие приток и вытяжку воздушных потоков. Как правило, это компактные приспособления, за счет которых пользователь избавляет кухню или техническое помещение от нежелательных элементов в воздушной среде. На рынке клапаны воздушные для вентиляции доступны в различных версиях, в том числе с автоматизированными системами управления.

Приточные клапаны

Это простейшее решение для организации системы подачи свежего воздуха. Клапан этого типа обычно используется в помещениях, где присутствует вытяжная или естественная вентиляция. При этом классический мембранный клапан для притока воздуха нецелесообразно использовать в местах, где есть принудительная система проветривания. В таком случае будет обеспечиваться двойное нагнетание воздушных масс, что может быть излишним.

По конструкции такие модели чаще всего представляют собой цилиндрические устройства с фильтрами, которые можно интегрировать в стеновую нишу или оконную систему. Кроме того, приточный клапан может дополняться автоматическими системами контроля подачи воздушных масс, которые независимо от пользователя настраивают параметры работы на оптимальный режим с учетом погодных условий.

Типы приточных клапанов

Все модели можно подразделить на несколько категорий в зависимости от дополнения функциональными устройствами, системами управления и подходов к монтажу. В первую очередь следует подразделить проветриватели на обычные и шумоизолирующие. В большинстве своем клапаны воздушные для вентиляции приточного типа обеспечивают и защиту от посторонних шумов. Для этого прослойку фильтра дополняют специальным изоляционным материалом. Также клапаны делятся по признаку возможностей регуляции притока. Традиционные устройства никак не управляются – как правило, это цилиндры с очищающим наполнением, которые работают в одном и том же формате свободной подачи воздуха. В свою очередь, регулируемые модификации могут предусматривать не только автоматический контроль пропускной способности, но и ручной. Для этого наружная часть клапана оснащается специальной затворкой, у которой можно изменять положение.

Кроме этого, приточный клапан может предполагать разные возможности установки. Так, производители оконных систем все чаще формируют в своих конструкциях специальные проемы, в которые легко интегрировать клапаны. Классическая же конструкция может встраиваться только в стены и перегородки.

Обратные клапаны

Если нужна система для вывода отработанного воздуха, то лучше обратиться к моделям обратного действия. Основу таких устройств представляют две лопасти, которые в процессе работы регулируют характеристики вытяжки воздушных потоков. Корпус может быть представлен цилиндром или каналом прямоугольной формы – этот нюанс следует рассчитывать изначально, чтобы конструкция оптимально подошла к параметрам конкретного места установки. В отличие от приточных моделей, которые представляют собой мембранный клапан с фильтрацией, в данном случае упор делается на функцию вентилятора, который буквально подает отработанные массы на рабочие лопасти. То есть в обратных клапанах фильтрационные мембраны не нужны, поскольку система не предназначена для приточной функции с нагнетанием свежего воздуха. При этом в качестве дополнения такие конструкции могут оснащаться защитными решетками и шумоподавителями.

Типы клапанов обратного действия

Принципиальным отличием таких систем является способ расположения. Если оптимальная конфигурация установки для приточных клапанов предполагает горизонтальное размещение, то обратные клапанные системы могут также устанавливаться и вертикально. Но при этом важно учесть подводящий канал и возможности его подключения, поскольку обратные клапаны воздушные для вентиляции вертикального типа монтируются в потолочных проемах. Также устройства различают по материалу и сечению. С точки зрения комфорта желательно использовать пластиковые модели, а для продления срока службы предпочтительнее металлические системы.

Системы управления клапанов

Существует три основных подхода к реализации системы управления воздушных клапанов. Наиболее эффективным считается клапан воздушный с электроприводом, в конструкции которого предусматривается вентилятор. Работу такой системы можно регулировать и дистанционно при помощи пульта, и путем установки специальной программы с определенными параметрами пропускной способности.

Второй вариант представляют гигроуправляемые механизмы, работающие по принципу изменения положения заслонки. Такие модели снабжаются полиамидными ленточными датчиками, которые отслеживают показатели влажности воздуха и в соответствии с этими значениями регулируют положение створки. Данный принцип регуляции может ориентироваться и на показатели микроклимата в помещении. Третья категория систем управления представлена ручными механизмами. Если клапан воздушный с электроприводом меняет положение створки посредством автоматизированного механизма, то в данном случае предполагается участие в процессе коррекции самого пользователя.

Монтажные работы

Установка осуществляется по двум технологиям. Как отмечалось выше, в большинстве случаев клапан интегрируется в стену или перегородку, но может применяться и схема монтажа в оконной конструкции. Первый вариант предполагает создание отверстия в бетонной или кирпичной нише посредством штробления. Как правило, эту операцию выполняют специалисты. В образованный проем монтируется клапан, а пространство вокруг него заполняется монтажной пеной. В оконные конструкции клапаны воздушные для вентиляции желательно интегрировать при условии совместимости типоразмеров. Оптимальным вариантом будет и вовсе приобретение готового комплекта оконной системы и вентиляционного клапана. В обычный стеклопакет такое устройство вмонтировать не удастся. Специально для монтажа еще на этапе процесса изготовления профилей формируются небольшие проемы, в которые устанавливаются клапаны с помощью металлических крепежей.

Отзывы о производителях

Типовые решения для использования в частных домах предлагает в широком ассортименте компания «АВК-96». Пользователи данной продукции подчеркивают, что клапаны служат долго и не требуют особого ухода. Правда, большинство систем этой фирмы рассчитаны на ручное управление, что подходит не во всех случаях. Более современный клапан воздушный вентиляционный можно найти в линейке предприятия Krrut. Разработчики этой организации снабжают устройства электроприводами от мировых лидеров сегмента – компаний Belimo и Polar Bear. Владельцы таких клапанов также указывают на высокую надежность, которая дополняется широким функционалом и эргономикой.

Заключение

Не стоит забывать, что клапан все же является дополнительным средством обновления воздуха в помещении. Его функция может быть как вспомогательная по отношению к основным системам. В частности, квартирная вентиляция, представленная инфраструктурой с естественной циркуляцией воздуха или вытяжной системой, вполне может сочетаться с таким клапаном. При этом надо рассчитать формат эксплуатации данного устройства. Если планируется его применение по сезонам, то лучше предпочесть модели приточного типа с ручной регулировкой. Модификации систем с обратной подачей воздуха чаще используют в качестве круглогодичной вентиляции, поэтому для удобства эксплуатации стоит отдавать предпочтение версиям с автоматическим управлением.

fb.ru

Обратный клапан на вентиляцию: какой выбрать конструкцию

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:

• вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
• система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых,  разными по форме исполнения:

• круглые;
• квадратные;
• прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

• металлические;
• пластиковые;
• комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

• с односторонним креплением;

• со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Вентиляционный клапан: воздушный, пластиковый, обратный

СодержаниеСвернуть

Вентиляционные клапана

Системы вентиляции сейчас установлены практически в каждом доме. Без вентиляции нам бы пришлось очень туго. Ведь человек огромное количество времени проводит внутри помещения за работой или во время отдыха.

Одной из самых главных составляющих систем такого типа является обратный клапан для вентиляции. Сейчас мы подробно объясним вам, почему он так важен и для чего используется.

Устройство и назначение вентиляционного клапана

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Воздушный клапан вентиляции выполняет примерно те же самые функции, что и обратный клапан в системах водоснабжения. А именно, пропускает воздух только в одном направлении. При этом препятствуя его прохождению в другом. На самом деле это очень важная функция и игнорировать ее никак нельзя.

Монтаж вентиляционного клапана

Дело в том, что абсолютно все системы вентиляции выходят наружу здания. Они выводят воздух застоявшийся воздух и втягивают чистый. Как правило, законы физики и разницы давлений должны препятствовать постоянному течению воздуха внутрь помещения. Однако случается это не всегда.

Ситуация усугубляется, если у вас не стоит вентиляционный обратный клапан, а на улице в это время зима. В таком случае обогревать дом вам удастся с большим трудом. Если же клапан для вентиляции установлен, то он будет выпускать застоявшийся воздух без проблем, а вот внутрь дома холодный или загрязненный воздух с улицы поступать не будет.

Обратный клапан для воздуха имеет довольно-таки примитивную, но в то же время действенную конструкцию. Об особенностях его конструкции мы поговорим чуть позднее, а сейчас опишем только основные принципы, по которым воздушный клапан для вентиляции работает.

Устройство состоит из металлической или пластиковой рамы, на которой устанавливают запорный элемент. Таким элементом может быть что угодно. От небольших пластин из алюминия, до плотной сетки из поворотных лопаток.

Вентиляционный клапан в стене квартиры

Блокирующий элемент установлен так, чтобы иметь возможность открываться только в одну сторону. При движении воздуха он открывается и дает ему выйти. Но как только поток иссякнет, установленные пружины или ограничители сразу же вернут клапан в закрытое положение.

По такой же системе работает воздушный клапан для канализации. Он необходим для того, чтобы внутрь жилых помещений не попадали загрязненные пары от канализации и стоков.
к меню ↑

Виды, отличия и цены

Существует несколько видов подобной продукции. Их группируют по принципу работы, методу остановки и другим подобным показателям.

По способу монтажа клапан для вентиляции может быть:

• Вертикальным;
• Горизонтальным.

Вертикальные образцы монтируют в подвешенном состоянии, когда воздух движется по системе снизу вверх. К горизонтальным же относят стеновой вентиляционный клапан, образцы для обустройства в продольных шахтах и выходные модели.

По типу привода их делят на:

• Ручные;
• С электроприводом.

Если вы намереваетесь купить обратный клапан для вентиляции, то обязательно обращайте внимание на этот показатель.

Вентиляционный клапан

Ручные клапаны регулировать нужно самостоятельно, но и стоят они очень дешево. Их цена равняется 5-10 долларам. Имеются в виду модели с небольшими габаритами. А вот воздушный клапан с электроприводом уже будет стоить от 15 долларов за аналогичный образец.

По типу конструкции клапаны бывают:

• Дроссельными;
• В виде бабочки;
• Лопастными.

На самом деле существует великое множество разновидностей этой продукции, но описывать их все нет смысла. Гораздо практичнее будет указать на самые популярные модели.
к меню ↑

Как работает вентиляционный клапан — видео

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Дроссель клапан для вентиляции является скорее регуляторным клапаном, чем системой защиты от обратного хода. Хотя, все зависит от его особенностей. Он являет собой круглую или прямоугольную трубу, в которой установлен цельный диск или пластина с осью по центру.

С помощью ручного привода диск можно повернуть так, как вам это нужно. Пределы регулировки очень тонкие. Можно как приоткрыть клапан на 5 мм, так и полностью освободить проход для воздуха. Цена дроссель клапана зависит от его размера и наличия электропривода.

Для подобной продукции возможность удаленного контроля очень даже желательна, так как сама конструкция и принцип работы подразумевают необходимость постоянной настройки. Купить дроссель клапан можно за 7-15 долларов, если подразумевается ручной образец. И за 25-30 долларов, если выбираем модель с возможностью электронного контроля.

Системы в виде бабочки и лопастные образцы работают по схожей схеме. Только в первом случае запорным элементом является двойная пластина на пружине, а во втором используются несколько параллельно установленных лопастей, как в решетках для вентиляции.

Цена их равняется 5-9 долларам за небольшой клапан. Ну а крупные образцы стоят от 25 долларов за штуку. Чем больше клапан и качественнее его конструкция, тем внушительнее цена.

Существуют также вентиляционные клапаны на пластиковые окна. Назвать их отдельной разновидностью подобного оборудования можно, однако они слишком специфичны и узконаправленны, чтобы рассматриваться в качестве основных представителей. Эти детали устанавливают в современные стеклопакеты, чтобы иметь возможность вентилировать помещение и через окна.

Так проходят потоки воздуха через вентиляционный клапан в окне

Еще одной разновидностью такого оборудования являются противопожарные клапана систем вентиляции. Их задача заключается в блокировании возможных событий, что связаны с самовольным возгоранием внутри помещения. Дело в том, что основной распространитель огня в доме – это воздух. Воздух питает огонь и разносит его за счет сквозняков или горячих потоков.

Установка противопожарных моделей помогает избавиться  от этой проблемы, так как клапан в нужный момент может закрыться и заблокировать всю систему. Таким образом, он не только внесет свою лепту в возможность погашения огня, но также и устранит возможность его активного распространения. Качественный противопожарный клапан продают по цене от 20 долларов.
к меню ↑

Советы по выбору

Если вы собрались подобрать себе вентиляционный воздушный клапан, то здесь надо обратиться к логике и элементарным расчетам. В первую очередь оцените вашу систему вентиляции, ее тип и особенности. Важно подобрать устройство с правильным сечением, габаритами и формой.

Затем можно уже углубляться в более тонкие характеристики. Для начала подберите тип конструкции. Если вам нужна возможность тонко регулировать систему, то покупайте дроссельный клапан вентиляционный с электроприводом. Впрочем, ручные модели тоже подойдут. Если же устройство должно просто не пропускать воздушные массы снаружи помещения, то хватит и бабочкового или лопастного образца.

Вентиляционный клапан

Наличие привода тоже играет свою роль. Клапан воздушный с электроприводом стоит намного дороже. Зато он удобен. Особенно в ситуациях, когда его монтируют в труднодоступных местах. Не будете же вы каждый раз, когда надо перенастроить устройство, лазать в вентиляцию или разбирать трубу.

Ручные же образцы очень надежны, почти не ломаются и стоят почти в 2 раза дешевле. Их рекомендуется покупать для систем, что не нуждаются в настройке.

Стоит понимать, что клапан с электроприводом для вентиляции может также иметь систему автоматического подогрева. А это, надо заметить, очень интересная и полезная его функция. Дело в том, что зимой подобное оборудование способно замерзать и довольно быстро. С наличием подогревательных элементов вы с такими проблемами не столкнетесь.

Рекомендуем вам также обратить внимание на несколько конкретных образцов. В первую очередь имеем в виду воздушный клапан АВУ и вентиляционный клапан HL900N. Модель АВК предназначается для обустройства в крупных системах вентиляции, отличается качественными характеристиками и продается за 25-30 долларов.

Цена вентиляционного клапана HL900N равняется 37-45 долларам и она вполне оправдана. Ведь это устройство имеет дополнительную защиту от насекомых, качественный механизм блокирования потока воздуха и предназначается для установки в канализационных системах любого типа.
к меню ↑

Работа вентиляционного клапана и его установка —  видео

seositi.ru

Обратный клапан для вентиляции в квартире – особенности устройства, монтажа и функционирования

Кто-то может посчитать эту деталь лишней, мол, она затрудняет и без того слабый отток воздуха из помещения. На самом деле, «продуть» при помощи естественной тяги вентиляционный канал в обычном многоквартирном доме со временем становится сложнее и сложнее. Это происходит из-за того, что он постепенно забивается пылью и жиром, если это кухонная вентиляция. Но поскольку на одой и той же шахте «сидят» сразу несколько квартир на этажах, то тяга может образоваться и в том случае, когда на вышестоящем этаже открыли форточку.

Именно через эту квартиру начнёт выходить всё, что поступает с нижних этажей. Жарит ли там кто-то лук или рыбу, работает ли с химическими реактивами или курит, всё это может пойти в ту квартиру, где жильцы захотели проветрить. Это и есть пример обратной тяги, от которой спасают такие устройства. Обратный клапан просто не даст этим запахам проникать в ваше жилище, потому что он будет надёжно закрыт.

Организация вентиляции в квартире

Что же произойдёт с теми запахами, которые нужно удалить из вашей кухни? Сами собой они тоже могут выйти… через форточку квартиры, которая находится выше, если вы не избавитесь от них принудительно. Для этого вам нужно установить вытяжной зонт над плитой или вентилятор в вытяжное отверстие. Но именно в паре с этими устройствами у вас обязан работать обратный клапан. Он предотвратит поступление воздуха из вытяжки к вам, но как только заработает вентилятор в вашей квартире, клапан откроет своим створки и путь для воздуха будет свободен. Конечно, нет никакой гарантии, что вы не нагоните «смрад» в чужую квартиру, где ещё не установили обратный клапан, но себя вы точно избавите от неприятностей.

Таблица: Популярные модели обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик

Как устроен обратный клапан

Большинство обратных клапанов работают автоматически. Как только стартует вентилятор, появляется давление на лепестки или шторки, которое заставляет их открываться. Вот почему важно не перепутать, какой стороной ставить этот клапан в вытяжку. Как бы вы его ни установили, створки должны открываться в направлении от вас, а не к вам.

Конструктивно обратные клапаны бывают выполнены в виде элемента вентиляционной трубы круглого или квадратного сечения. Их нужно вставлять в разрыв вентиляционного канала. Если труба воздуховода проходит горизонтально, то клапан нужно устанавливать так, чтобы его створки располагались вертикально. Если же для монтажа выбран вертикальный участок вентиляционного хода, то створки или шторки клапана должны располагаться горизонтально, то есть – поперёк этого канала.

Устройство обратного клапана. Его работа при работе вентилятора

Для эффективной работы обратного клапана у его открывающихся элементов должен быть предусмотрен противовес. Как только тяга в нормальном направлении исчезает, противовес обязан привести створки в положение «Закрыто», чтобы в помещение не проникали запахи и не образовывались сквозняки. Когда клапан устанавливается в горизонтальном положении, то иногда бывает достаточно либо наличия обратной тяги, либо просто силы тяжести, чтобы створки сами по себе закрылись. Но как только от вас начинает нагнетать воздух вентилятор, они поднимаются и пропускают его.

Створки, как и корпус обратного клапана часто выпускаются из оцинкованного железа. Такой клапан может издавать шум при работе, поэтому для домашнего использования предпочтительнее использовать пластиковые конструкции. Также нужно обратить внимание на то, имеются ли у клапана прорезиненные прокладки. Если они есть, то это говорит о том, что они будет практически бесшумным и достаточно герметичным в эксплуатации.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая решётка не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Как выбрать обратный клапан для своей вентиляционной системы

Есть несколько критериев отбора для обратного клапана:

• форма сечения воздуховода;
• величина сечения воздуховода;
• материал изделия;
• конструктивное исполнение;
• наличие вентилятора в комплекте;
• производитель;
• стоимость.

По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.

Обратный клапан и решётка для вентиляционной системы

Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.

Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.

Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.

Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.

Комплект или отдельный обратный клапан?

Если же у вас ничего до этого в вытяжке не стояло, то лучше остановить свой выбор на комплекте, так как параметры обратного клапана будут отлично соответствовать характеристикам вентилятора. Если же вами уже используется вентилятор, например, встроенный в вытяжку над кухонной плитой, то вполне можно подобрать подходящий обратный клапан к его характеристикам. По крайней мере, поток, который выходит из вытяжного зонта, обязан открывать створки клапана. Если же у него не хватает для этого мощности, то это значит, что клапан подобран неверно.

Как обезопасить свою квартиру при выборе обратного клапана

Если же приобретается отдельно обратный клапан, то многие могут обратить внимание на то, что часть из таких изделий имеет взрывобезопасное исполнение. Этим параметром не стоит пренебрегать, если у вас в доме используются газовые приборы. Только ли это плита или ещё колонка для подогрева воды – не важно. Главное, чтобы при утечке газа такой клапан не дал искру при закрывании или открывании створок, то есть – при трении металлических частей друг о друга. Ведь при утечке газ устремляется, в том числе, и в вытяжку, где смешивается с воздухом. А взрывоопасна именно газово-воздушная смесь, так как в ней есть кислород, поддерживающий горение. Накопившаяся в вентиляционных каналах пыль – это отличная среда для распространения огня. Вот почему важно, чтобы исполнение клапана было взрывобезопасным.

Такой клапан может перекрыть доступ огня или дыма через вентиляционную шахту, если в доме произойдёт пожар в вашем стояке. С этим справится и пластик, не поддерживающий горение, и металл.

Пожары и утечки газа – это экстренные ситуации, случающиеся не каждый день. Но и при таком стечении обстоятельств вас может выручить обратный клапан из множества неприятностей. Но намного чаще он будет просто создавать вам комфорт пребывания в помещении, избавляя от сквозняков, неприятных запахов и насекомых. Только не нужно забывать и о декоративной решётке, которая тоже вносит свою лепту в мощность потока воздуха. Если вы учтёте все параметры правильно, то сможете сделать себе отличную вентиляционную систему.

79w.ru
