Однотрубное отопление частного дома – закрытая горизонтальная система отопления двухэтажного и одноэтажного дома, как сделать расчет, фото и видео инструкции

Содержание

Однотрубная система отопления частного дома своими руками

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

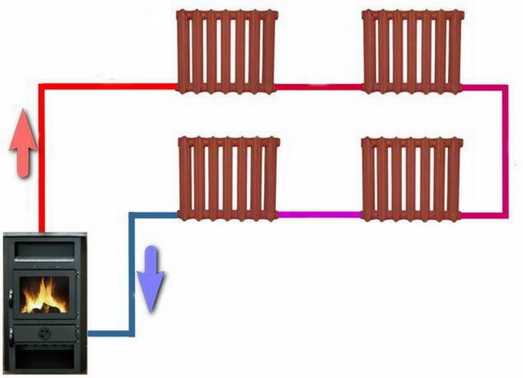

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

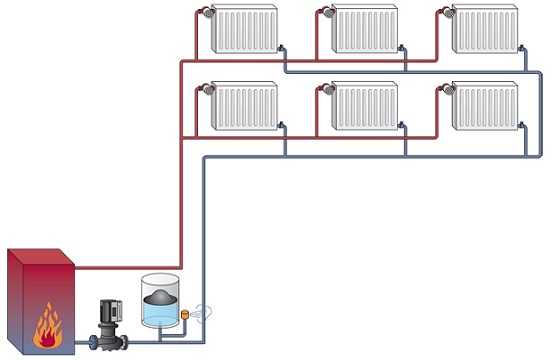

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.



Виды однотрубных систем отопления

  • Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
  • Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.

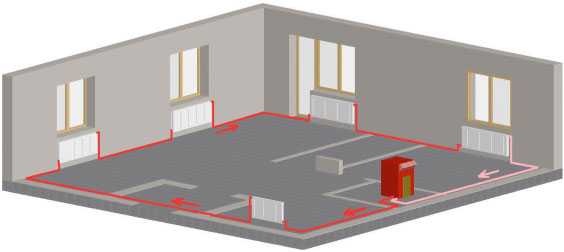

  • Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
  • Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

  • Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
  • Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Преимущества и недостатки однотрубной системы



  • Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
  • Экономичность материалов (примерно 30–50% трубы).
  • Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
  • Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
  • При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
  • При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

  • Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
  • Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
  • Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
  • Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
  • Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м2 при условии хорошо утепленного помещения, и не слишком сурового климата.
  • При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
  • Также следует наметить место под дымоотвод и расширительный бак.
  • Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

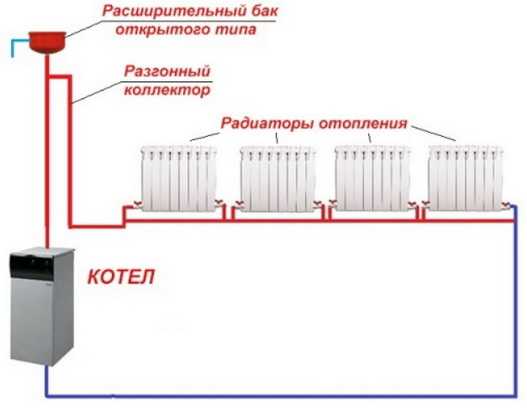

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

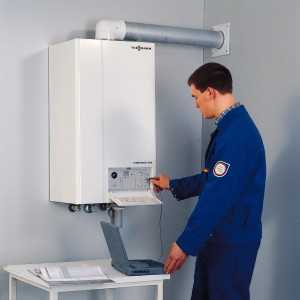

  1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
  2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
  3. В верхней точке разгонного коллектора подключается один из двух устройств:
    • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.

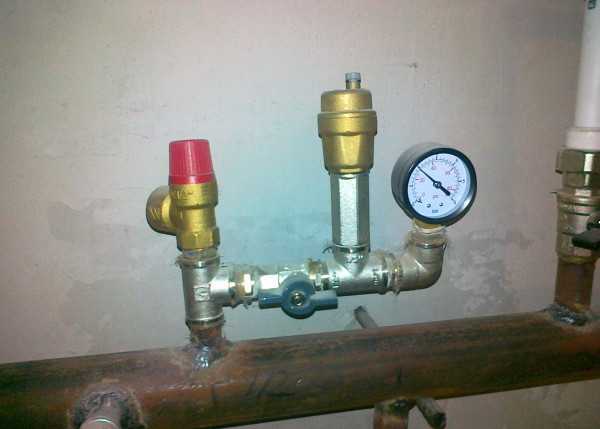

    • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
  4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
    • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.

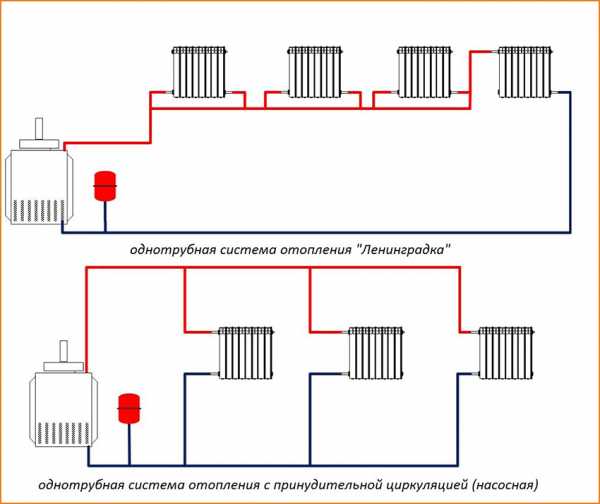

    • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

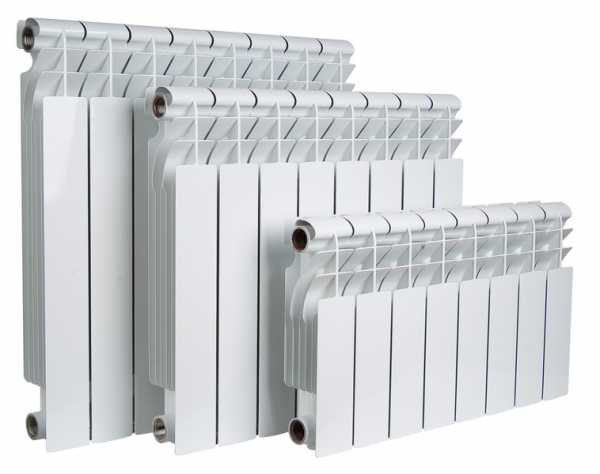

Рекомендации по выбору радиаторов для системы

  • Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
  • Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
  • Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
  • Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
  • Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

  1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
  2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
  3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
  4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
  5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
  6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
  7. Производиться запуск системы, первая топка и ее настройка.

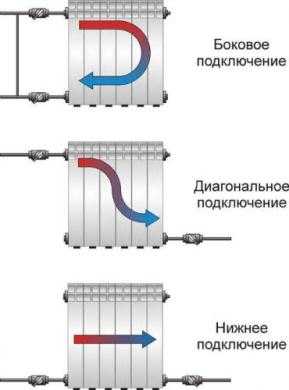

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

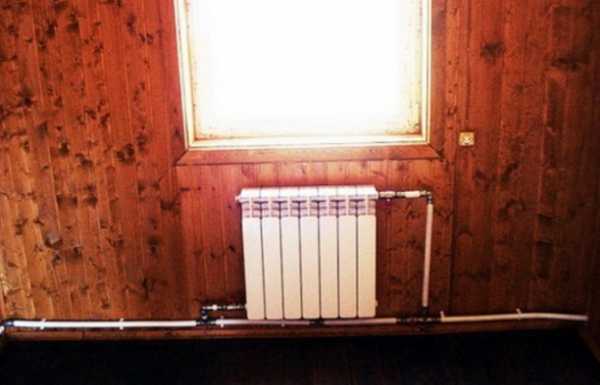

  • Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.

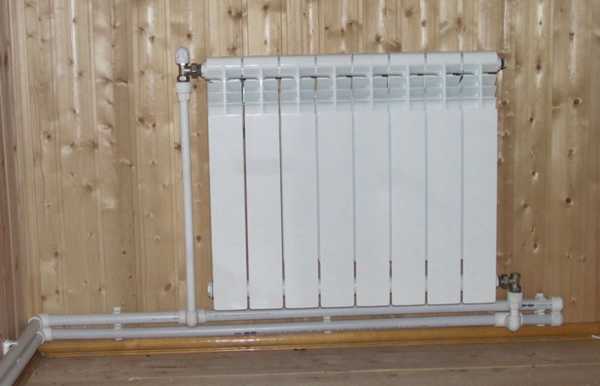

  • Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
  • Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

Однотрубная система отопления частного дома своими руками

Оцените запись

Читайте также:


okarkase.ru

Однотрубная система отопления частного дома

Поскольку однотрубная система отопления частного дома продолжает оставаться популярной в рамках своей сферы применения, то заслуживает того, чтобы уделить ей внимание. В данном материале будут рассмотрены особенности таких систем, их позитивные и негативные стороны, а также даны рекомендации по проведению монтажных работ.

Принцип работы однотрубной системы

Как явствует из названия, в данной схеме роль подающей и обратной магистрали исполняет одна и та же труба. К ней присоединяются обе подводки от каждого отопительного прибора, установленного один за другим.

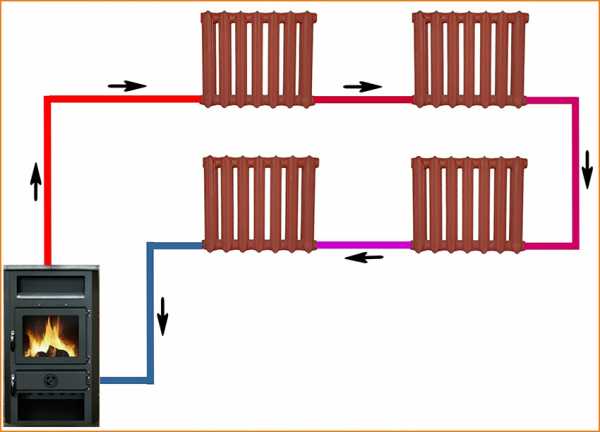

Труба прокладывается от источника тепла и возвращается к нему, образуя кольцевой контур. Система функционирует следующим образом: нагреваемая в котле вода сразу же идет вверх по вертикальной трубе, создавая таким способом давление в сети.

При использовании однотрубной системы водяного отопления в двухэтажном доме теплоноситель из вертикальной трубы расходится по контурам. В одноэтажных домах этот стояк снова опускается до уровня пола, образуя так называемый разгонный коллектор. Только после этого труба идет горизонтально по периметру здания, где к ней подключаются батареи, а затем возвращается обратно в котел. Особенностями такой системы является:

  • проходное сечение магистральной трубы неизменно на всем ее протяжении;
  • в каждый последующий отопительный прибор поступает вода с более низкой температурой, чем в предыдущий. Причина понятна – остывший теплоноситель из первой батареи подмешивается в общий коллектор, снижая температуру проходящей в нем воды;
  • эта особенность проистекает из предыдущей. Для увеличения теплоотдачи каждый последующий прибор должен иметь большую мощность, то есть, количество секций надо наращивать от батареи к батарее.

Примечание. Если отопление загородного дома в один этаж продумано грамотно, а расположение комнат – удачно, то число секций радиаторов увеличивать не придется. Например, когда подача проходит сначала через спальню и детскую, потом по гостиной и дальше – на кухню и другие хозяйственные помещения. Фокус в том, что теплопотребление каждой последующей комнаты уменьшается.

В большинстве случаев для движения теплоносителя по сети трубопроводов в частном доме применяется принудительное побуждение, то бишь, ставится циркуляционный насос. Тогда система работает стабильно и более эффективно, хотя организация естественной циркуляции также возможна. Тут и сыграет свою роль вертикальный разгонный коллектор, чья высота выдерживается не менее 2м от пола. Не следует забывать и о том, что для нормальной работы самотека нужно установить атмосферный расширительный бак выше самой высокой точки системы, в идеале – на чердаке дома.

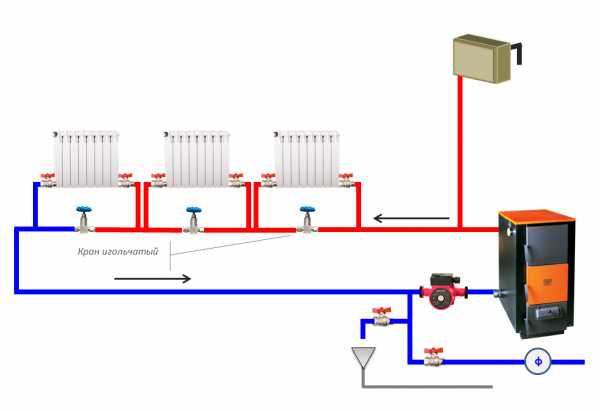

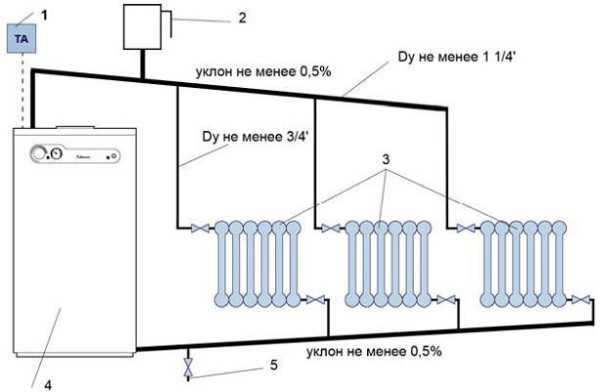

На представленном выше рисунке показано, как выглядит однотрубная система отопления с естественной циркуляцией в одноэтажном доме. Расширительная емкость, сообщающаяся с атмосферой, устанавливается под самым потолком (если позволяет высота) или в чердачном пространстве и подсоединяется к разгонному коллектору. Но подобные схемы работают не слишком хорошо, так как разница температур в подающем и обратном трубопроводе невелика. Чтобы создать хорошую циркуляцию, в схему устанавливается насос, как на рисунке ниже:

Теперь расширительный бак можно взять мембранного типа, поскольку системе больше не требуется связь с атмосферой, избыточное давление в ней создает циркуляционный насос. Тем не менее наличие разгонного коллектора необходимо, здесь у него есть дополнительная функция. Она заключается в поддержании уровня теплоносителя в радиаторах по принципу сообщающихся сосудов. Ну и, конечно, способствует лучшей циркуляции воды.

Примечание. Когда производится монтаж однотрубной системы отопления в двухэтажном доме, то делать разгонный коллектор не нужно, там будет достаточно высоты самого стояка, идущего на второй этаж.

Виды систем

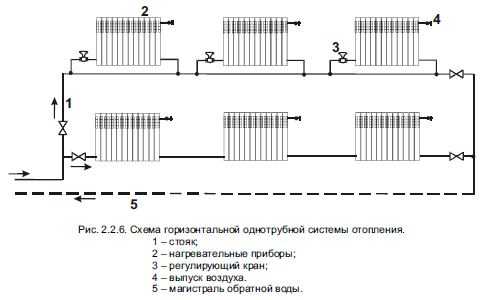

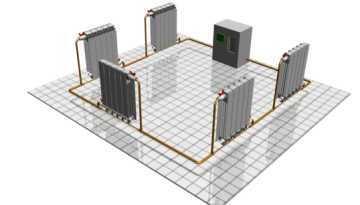

Однотрубные системы бывают вертикальные и горизонтальные с нижней разводкой. Первые используются в двухэтажных домах, тогда приборы отопления располагаются друг над другом (некоторое смещение допускается) и объединяются однотрубным стояком, как изображено на рисунке:

Строго говоря, эта схема – не совсем однотрубная, а скорее комбинированная, поскольку разделение на подающую и обратную магистраль здесь четко прослеживается. На практике подобные системы также отлично работают с естественной циркуляцией, без насоса, хотя на рисунке он есть. Горизонтальная схема однотрубной системы отопления с нижней разводкой часто встречается в одноэтажных домах небольшой площади. Там подобные системы ведут себя отлично и вполне устраивают домовладельцев.

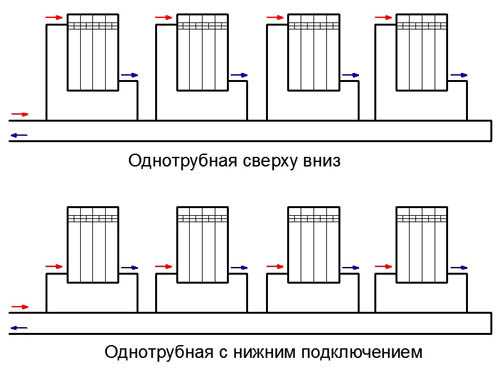

Что касается подключения батарей, то в данном случае есть выбор из 3 способов. В знаменитой «ленинградке» принято разностороннее нижнее присоединение, оно нравится пользователям по той причине, что подводки к радиаторам практически не видны и не нарушают интерьер комнаты.

Зато с технической точки зрения присоединение снизу уменьшает теплоотдачу батареи, ее верхние углы плохо прогреваются. Правильнее всего делать подводки с разных сторон, но по диагонали, как продемонстрировано на схеме.

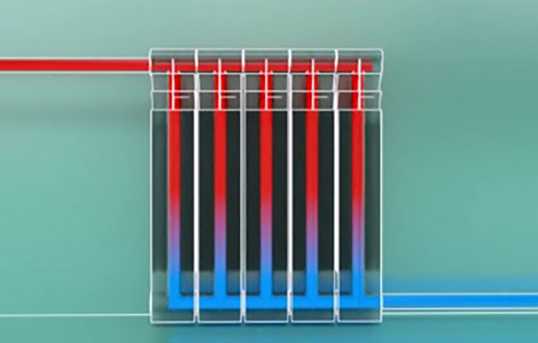

Диагональная схема подключения радиаторов к однотрубной системе – это оптимальный вариант, прибор прогревается равномерно и хорошо отдает тепло в помещение. Распределение теплоты внутри батареи при разных способах подключения можно изучить на рисунках:

Преимущества и недостатки однотрубной системы

Достоинство, благодаря которому система столь популярна, — это ее дешевизна и простота. Особенно это касается горизонтальной схемы с нижней разводкой, здесь расход материалов совсем небольшой, а труба везде одинаковых размеров, кроме подводок к радиаторам. Дороже обойдется вертикальная система, поскольку в ней есть отдельные подающие и обратные трубопроводы.

Ввиду того что сейчас на рынке есть большой выбор радиаторных термостатических клапанов, однотрубная система обрела второе дыхание – возможность регулирования расхода теплоносителя на каждой батарее. Но это в свою очередь ведет к удорожанию материалов. Это и все позитивные стороны, а теперь о негативных:

  • снижение температуры воды на каждой батарее, особенно этим страдает нижняя однотрубная разводка;
  • для нормальной работы системе нужен циркуляционный насос, а это зависимость от электричества;
  • малоэффективна в зданиях большой площади и этажности.

Напрашивается вывод, что рассматриваемая система хороша в пределах своей сферы применения, использовать ее повсеместно – нерационально.

Рекомендации по монтажу

Помимо общих правил монтажа отопительного оборудования и тепловых сетей, при сборке однотрубных систем своими руками надо учитывать ее особенности. Отсюда несколько рекомендаций по теме:

  • предварительно произведите корректный расчет диаметров труб, в особенности для самотечной схемы;
  • хорошо продумайте прокладку ветвей или стояков, чтобы первые не пересекали дверные проемы, а вторые не попадали на окна;
  • подключение радиаторов при искусственной циркуляции выполняйте трубой DN15, а для естественной – DN20;
  • соблюдайте уклоны. Для гравитационной системы – не менее 5 мм на 1 м, напорной – 3 мм;
  • высота разгонного коллектора должна быть 2.2 м;
  • расширительный бак на неотапливаемом чердаке надо утеплить, а трубу перелива вывести на улицу;
  • если теплообменник котла сделан из чугуна, не врезайте подпитку холодной водой непосредственно на обратке около теплогенератора;

не нагружайте одно кольцо отопительного контура большим количеством батарей, иначе самые последние будут холодными.

Заключение

Рассмотренная нами однотрубная горизонтальная система отопления привлекает многих своей стоимостью и кажущейся простотой монтажа. Но ее сложность в другом: надо заранее все тщательно продумать и просчитать. В этом отношении двухтрубная схема проще и дает больше прав на ошибку, а здесь ошибаться нельзя. Так что от нас любимый совет – проконсультируйтесь со специалистом.

cotlix.com

Однотрубное отопление в доме

Идея создать однотрубную систему отопление в частном доме может показаться на первый взгляд заманчивой. Вероятно, что одна труба вместо двух, намного дешевле. Наверное, такую систему проще монтировать…. Однотрубку можно положить даже под плинтус – не сложно спрятать, это же не две трубы…

Разберемся по порядку, действительно ли дешевле? Проще ли сделать? Но самое главное – как поведет себя однотрубная система в эксплуатации? Не будет ли отопление в доме просто некачественным. Не окажутся ли недостатки системы слишком весомыми. И поэтому однотрубная (ленинградка) не будет применима вообще…

Сколько радиаторов и как их подключить

Сколько радиаторов чаще в доме? Сегодня обычным домом окажется строение с мансардным этажем и отапливаемой площадью 200 м кв. При этом внизу находится с десяток радиаторов и на мансарде штук 5. Если рассмотреть домик одноэтажный 100 м кв., то понадобится от 8 отопительных приборов.

Если их подключить одной трубой последовательно один за другим, то последний окажется холодным, при обычных параметрах отопительной сети.

Если их подключить параллельно к одной трубе – то же самое последний будет «ледяным», если характеристики отопления обычные…
Но что подразумевается под словом «обычные»?

Нормальные технические характеристики

При создании отопления все стремится к минимизации, упрощению, удешевлению.

Для движения теплоносителя применяются циркуляционные насосы, бесшумные и слабомощные. Максимальна мощность двигателя обычно до 100 Вт. Новейшие модели с компьютерным управлением умеют выбирать наиболее экономичный режим работы сами, и пользователи радуются, когда табло показывает потребляемую мощность 12 Вт при площади дома 150 м кв.

Трубы применяются внутренним диаметром 16 мм для одного – двух радиаторов и 20 мм для группы до 6 шт., 25 мм уже может быть магистралью от котла для целого дома.
Что же будет с однотрубкой, если все это применить к ней?

Экономия при создании и эксплуатации

Если однотрубную систему создать с прогрессивными (экономичными) параметрами отопления, то она в масштабах дома (5 и более радиаторов в кольце) окажется не работоспособной, потому что последние радиаторы будут холодными.

Обычный циркуляционный насос не обеспечит скорость теплообмена (подачу необходимой энергии для последовательного включения). А обычный диаметр труб создаст слишком большое гидравлическое сопротивление, при попытке увеличить расход жидкости.

Чтобы нагреть последний в кольце прибор нужен мощный насос и кольцевая труба большого диаметра.

Какая температура радиаторов у ленинградки

При последовательном включении на одну трубу радиаторы будут забирать часть энергии и постепенно остужать теплоноситель. Если температура на подаче +60 град, то на каждом радиаторе потеря при обычной циркуляции теплоносителя (до 30Вт на насос) составит примерно 7% или 4 град. Тогда на выходе из 4-го радиатора будет плюс 48 град С. Но 5-й в кольце будет уже малопригодным для обогрева. А к примеру, на восьмом радиаторе в кольце – будет 32 град, — просто холодный.

Выравнивание температуры между подачей и обраткой возможно только при большом диаметре труб и мощном насосе, создающем достаточный расход теплоносителя.

Расточительная однотрубка для больших домов

В больших домах, с несколькими десятками радиаторов, где эксплуатационные потери не слишком велики можно рассмотреть вариант однотрубной системы отопления.

  • Применяется стальная труба большого диаметра (от 50 мм) согласно проектному расчету, с особым насосом, создающими значительную скорость движения жидкости, до предела возникновения шума в трубе. Труба размещается по кольцу внешней стены во внутрипольном пространстве.
  • К трубе подключаются пары отводов под радиаторы или внутрипольные конвектора под высокими окнами. Разность давление создается не только за счет остывания жидкости в приборах, но главным образом, за счет монтажа в трубе паруса на подающем патрубке.
  • Значительные затраты на создание и эксплуатационные потери нивелируются большой мощностью отопления, и не являются значимыми, при рассмотрении всей затратной части строительства такого дома. С уменьшением площади отопления роль указанных затрат будет возрастать и они окажутся неприемлемыми.

Почему так расточительно

Можно ли транжирить ресурсы, и делать столь не экономичную систему отопления при создании и особенно при эксплуатации? Там, где можно задействовать на циркуляцию 20 Вт будет тратится 200 Вт. (?), Сколько точно, — покажут лишь расчеты на конкретную гидравлическую сеть, на в любом случае – в разы больше.

Остается непонятным зачем нужная дорогая эксплуатация, ведь только за сутки в разнице набегает киловатт-другой энергии, а за годы эксплуатации – приличная куча денег, выброшенная на ветер.

Другие методы выравнивания температуры – глубокая балансировка первых радиаторовЮ делает всю систему еще дороже и не устойчивой в работе. Рекомендуется как выход – увеличивать площадь радиаторов для компенсации потери температуры. Но тогда уже 8-й в кольце должен быть вдвое большей площади, чем первый, – слишком расточительный метод отопления.

При увеличении диаметра трубы в два раза, ее стоимость растет быстрее. Стоимость ее фитингов и кранов увеличивается в несколько раз. Любой монтажник скажет, что работоспособная однотрубка диаметром 32 мм на 10 радиаторов, обойдется дороже чем двухтрубка проложенная трубой 20 и 16 мм (два тупика по 5 шт).

К тому же монтажник добавит (скорее всего), что такие большие фитинги и трубы монтировать сложнее.
Однотрубка с трубой большого диаметра обойдется дороже при создании.

Где и как применяются однотрубки

На производствах бывает, что нужно отапливать цеха большой площади. Тогда оказывается, что местная котельная будет рациональней с однотрубной системой протяженностью в километр, с сотнями подключенных отопительных приборов и мощным насосом.

Однотрубки можно встретить везде в централизованных сетях многоэтажных домов, ведь отопительный стояк это и есть данная система с большой скоростью циркуляции.

Когда ленинградка рациональней в частном хозяйстве

Явно рациональной окажется однотрубная система при создании отопления в каком то маленьком помещении, до 4 радиаторов максимум в одном кольце, но лучше до 3 шт. Их даже можно соединить последовательно один за другим полипропиленовой трубой наружным диаметром 25 мм, чтобы не перегружать циркуляционный насос минимального типоразмера 25/40.

Как создать однотрубную систему отопления

Одним из вариантов создания однотрубной системы отопления в небольшом частном доме является создание 2 или 3 колец по 2 – 3 радиатора в каждом. Теоретически это возможно, если котел находится в центральной части строения и от его обвязки можно уложить в разных направлениях кольца отопления. Например, в одно крыло дома 4 радиатора, в другое – 3 шт., на мансардный этаж – 3 шт.
Примерная схема двухтрубки для одного отопительного кольца на 3 прибора.

В доме будет создана однотрубная система отопления, приемлемого качества по равномерному нагреву 10 шт. радиаторов, более простая, экономичная, и дешевая по сравнению, если бы эти приборы были подключены двумя трубами.

Но проблема в том, что подобное расположение котла, с возможностью замыкать кольца по 3 радиатора одной трубой – редкость. Чаще котел отнесен в подсобное помещение в крайней части дома. И тогда необходимо прокладывать либо длинные тупики – по 5 приборов, либо одно кольцо по периметру с включением в него всех потребителей – оно создается обязательно из двух труб, применяется попутная схема включения – как создать попутку….

Монтаж самотечной однотрубки – отопление для садового домика

Когда с электричеством проблема где нибудь в удаленном домике, оптимальным становится самотечная система — 3 – 4 радиатора в одном кольце. Применяются трубы диаметром от 30 мм (внутренний). Желательно использовать стальные трубы 40 – 50 мм в диаметре. Котел устанавливается в приямке – линия нагрева ниже линии охлаждения, т.е. средней точки радиаторов, только тогда возникнет циркуляция.

Как вариант создания – от подачи металлический трубопровод на приподнятый расширительный бак открытого типа. Он располагается под потолком, греет воздух вверху, — поднимая линию охлаждения. От него разводка по дому одной трубой, можно применить и пластиковые варианты, через 3 радиатора, и обратно на котел. Система получается дорогой, но незаменима там, где нет электроэнергии.

Подключения радиаторов

Существуют несколько вариантов включения радиаторов в однотрубной системе отопления.

  • Последовательное включение – наиболее экономичное при создании. Применяется до 3 шт. отопительных приборов.
  • Параллельное подсоединение с верхним подключением подачи – может применяться и на самотеке, и в самых больших кольцах с насосом. Здесь движение жидкости через прибор идет как по параллельной ветви, а также за счет тепловой конвекции воды при остывании ее в приборе.
  • Параллельное нижнее подключение.
    Здесь одного принципа «параллельной ветви» не достаточно, на магистральной трубе включается вентиль или вставка – заужение площади сечения в два и более раз. В стальную трубу нередко просто вваривают преграду.

При параллельных включениях возможна балансировка первых радиаторов в больших кольцах, чтобы подровнять температуру по всей цепочке. Но как рекомендовалось, этот метод не является спасительным, если параметры сети обычные, а специалисты рекомендуют лишь еще больше удорожить сеть за счет увеличения размеров последних батарей.

Применяемые материалы и оборудование

В основном используется твердотопливный котел, так как автоматизированные варианты, в небольших строениях (с однотрубкой) на 3 — 4 радиатора в отопительном кольце применяются редко. Выбирается циркуляционный насос 25/40, для которого максимальная площадь отопления до 150 м кв. в утепленном доме. Рекомендуемая обвязка с использование трехходового клапана для защиты от холодной обратки. А также электрическая защита от перегрева и остужения через котел после завершения горения.

Трубы полипропиленовые 25 мм (наружный), или металлопластиковые трубы 20 мм. Отводы для подключения – 20 мм (16 мм). Кран балансировочный на первом радиаторе вместо отключающего крана.

Также котел снабжается группой безопасности и фильтром на обратке перед насосом.

teplodom1.ru

Как монтируется однотрубная система отопления частного дома

Содержание статьи

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

  • Однотрубной;
  • Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

  • Нижняя;
  • Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам. При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

  • Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
  • Есть возможность выбрать направление потока теплоносителя;
  • Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.
Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

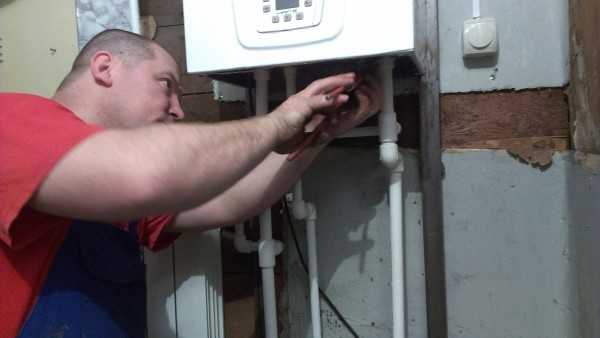

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

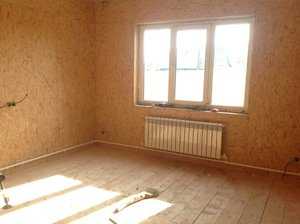

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков. Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

 Однотрубная система отопления частного дома своими рукой системы отопления

Однотрубная система отопления существует как альтернатива двухтрубной. Имея сопоставимую эффективность, разводка теплоносителя по единственной трубе является более экономичным вариантом, поскольку появляется возможность экономии на трубах и фитингах. Для самостоятельного расчета и сборки подобного отопления следует тщательно изучить принципы действия и способы монтажа его составных элементов.

Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

  1. Повысить температуру нагрева воды. Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
  2. Увеличить тепловую мощность оконечных отопительных приборов. Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
  3. Включение в систему циркуляционного насоса. При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

  • значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
  • возможность подключать отопительные приборы как последовательно, так и параллельно;
  • можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки:

  • длительный прогрев всего объема теплоносителя после холодного запуска;
  • если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать. Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
  • при необходимости ремонта одного участка придется выключать всю систему.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная



Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

  • диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
  • боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
  • нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
  • одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Технология монтажа

Последовательность действий при сборке однотрубной системы разделяется на несколько этапов:

    • установка котла. В зависимости от его типа и конструкции, установка может производиться либо на стену, либо на пол. В любом случае, должны быть соблюдены все правила пожарной безопасности;

    • монтаж группы безопасности, состоящей из предохранительного клапана, воздухоотводчика и манометра. Предохранительный клапан обеспечивает сброс теплоносителя при повышении его давления в системы выше установленной нормы. Воздухоотводчик в автоматическом режиме удаляет из магистрали отопления воздух. Манометр отображает фактическое давление в трубах. Устанавливать группу безопасности следует сразу же после котла. Устанавливать отсекающие краны между котлом и группой безопасности категорически запрещено;

    • сборка трубопровода. Для самотечной однотрубной схемы после котла группы безопасности должна следовать вертикальная колонна из труб большего диаметра, чем в основной магистрали. Горизонтальная часть магистрали должна иметь непрерывный уклон в несколько градусов. Трубы могут быть либо целиком металлическими, либо металлопластиковыми, либо армированными полипропиленовыми;

    • в определенных проектом местах монтируются радиаторы. Чаще всего для этого применяются крепежные кронштейны, закрепляемые на стене. При диагональном подключении имеет смысл организовать уклон в один-два градуса в сторону слива. Неиспользуемые отверстия закрываются заглушками, в одно из них устанавливается кран-маевского для сгона воздушных пробок;

    • к выходу последнего в кольце подключается труба обратки, подаваемая на вход котла;

    • в обратку через тройник врезается расширительный бак. Его емкость подбирается в зависимости от вида объема циркулирующего теплоносителя. Для воды следует выбирать модели баков емкостью порядка 10% от залитого в трубы объема. Для незамерзайки бак должен иметь емкость 20-25% от используемого объема;

  • при необходимости на обратку циркуляционный насос. Мощность насоса выбирается индивидуально, исходя из объема и особенностей имеющейся сборки. Использовать насосы с избыточной мощностью не рекомендуется, поскольку это не улучшит работу отопления, но приведет к его завоздушиванию и появлению шума;
  • через тройник в самой нижней части трубы-обратки подсоединяется сгон с краном для слива теплоносителя.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

  1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
  2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
  3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Отзывы

В сети можно встретить множество отзывов об опыте эксплуатации однотрубных систем отопления. Вот наиболее характерные из них:

Надежда, Нижний Новгород

Используем такой систему несколько лет. Привлекает возможность самостоятельно регулировать температуру. Из неудобств лишь то, что при сильных морозах из открытого расширительного бака начинает испаряться вода. Поэтому периодически приходится ее подливать.

Роман, Пенза

Система не вызывает никаких проблем ходе эксплуатации. Использую тосол в качестве теплоносителя. Чтобы в случае возможного ремонта не пришлось его сливать целиком, радиаторы подключил на «американки» и поставил краны.

Однотрубное отопление: видео

В данном ролике можно представлен процесс сборки однотрубного отопления в коттедже

Как следует из отзывов и самой сути работы системы отопления по однотрубной схеме, подобное решение может стать неплохим вариантом для небольшого дома.

Минимальный расход материала, возможность отказа от энергозависимых циркуляционных насосов и при этом хорошая тепловая эффективность, все это делает однотрубное отопление очень привлекательным для владельцев загородной недвижимости.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

klimatlab.com

конструкция, установка и подключение своими руками

В процессе устройства в частном доме отопительной системы следует грамотно подойти к выбору ее конфигурации, учитывая особенности помещения. Однако необходимо обращать внимание и на условия эксплуатации и экономичность конструкции. В любом случае создаваемая система отопления будет иметь свои особенности и потому она должна рассчитываться в индивидуальном порядке.

Среди всех систем отопления частных домов однотрубная система довольно часто выбирается владельцами. Большую популярность она приобрела еще в период внедрения государственных программ по строительству многоквартирного жилья. Сегодня этот вариант также остается востребованным, однако, перед реализацией этого замысла полезно будет ознакомиться с его достоинствами и недостатками, а также ограничениями.

Устройство и элементы однотрубной системы отопления

Однотрубная система выполнена в виде замкнутого контура, где в качестве основных элементов выступают котел, магистральные трубопроводы, радиаторы, расширительный бак. Также в ее состав входят компоненты, благодаря которым становится возможной циркуляция теплоносителя. Причем движение последнего может происходить естественным путем или в принудительном порядке.

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии. Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

  • Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.

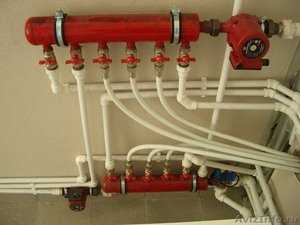

  • Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
  • После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
  • Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной. Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
  • Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
  • Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Технические характеристики однотрубного отопления

По своему исполнению однотрубная схема отопления домов имеет вид магистрали, к которой подведены радиаторы в порядке очередности. После нагрева вода поступает каждому из нагревательных компонентов. Завершение теплообменного цикла наступает в тот момент, когда нагретая вода достигает последнего радиатора.

Именно в этой особенности заключается самый серьезный недостаток рассматриваемой системы отопления. Но все же его можно устранить соответствующими мерами. Решением этой проблемы может выступить увеличение количества устанавливаемых в помещении радиаторов или оснащение их специальными кранами. При подобном варианте можно повысить эффективность работы системы на каждом участке, иными словами, будут отсутствовать зоны, где температурный режим отличается на порядок от других.

Схемы однотрубных систем отопления для частного дома

Приступая к подключению батарей, у владельца есть возможность выбрать один из двух методов: традиционная нерегулируемая и схема, больше известная как «Ленинградка».

Традиционный метод подключения

Для однотрубной системы отопления схема этого типа предполагает использование минимального количества компонентов и соединений. Монтаж радиатора выполняется к системе в двух точках, где теплоноситель будет поступать в него и выходить для продолжения движения.

Недостатком подобной схемы является то, что при наличии в системе теплоносителя радиатор нельзя отключить, а также отсутствует возможность для регулировки отопления. Плюсом схемы следует назвать минимальные затраты на обустройство. При этом использовать ее можно лишь в небольших частных домах, так как подключенные к ней радиаторы отличаются температурой нагрева, а сама отопительная система не способна обеспечить высокую эффективность работы.

Метод подключения «Ленинградка»

Особенностью схемы «Ленинградка» является то, что на участках, где радиатор подключается к системе, устанавливаются перекрывающие краны, благодаря которым у владельца появляется возможность не только выполнить регулировку отопления, но и при необходимости отключить от системы. Обязательным элементом, который отдельно врезается в нее, выступает байпас с краном. В случае его перекрытия нагретая вода может пройти полностью через весь радиатор. Плюсом схемы «Ленинградка» является то, что гораздо упрощается процесс регулировки отопления в каждом конкретном помещении.



Необходимые материалы

Прежде чем приступить к установке однотрубной системы отопления своими руками, следует подготовить материалы:

  • отопительный котел, мощность которого должна учитывать потребности дома;
  • расширительный бак, который может иметь открытый вариант исполнения или включать в себя мембрану;
  • циркуляционный насос;
  • трубы с различными диаметрами: 25 мм – с их помощью будут выполняться работы по укладке магистрального трубопровода, и 20 мм – они понадобятся для подключения радиаторов. Для этих работ можно использовать трубы из различных материалов – стальные, медные, металлопластиковые. Главное, чтобы они были рассчитаны на использование в системах отопления или ГСВ;
  • фитинги, с помощью которых будет проводиться подключение отводов трубы к радиаторам;
  • радиаторы, тип которых владелец определяет заранее. Еще до того как приступить к установке системы, необходимо рассчитать количество секций радиаторов. Также необходимо иметь в наличии и необходимые аксессуары – заглушки и прокладки;
  • краны Маевского, с помощью которых будет выполняться очистка радиаторов от остатков воздуха. На каждый устанавливаемый радиатор должно приходиться по одному такому крану;
  • в случае использования схемы «ленинградка» потребуются и перекрывающие краны: каждый радиатор необходимо оснастить двумя такими кранами, а также установить на каждый байпас дополнительный.

Технология монтажа однотрубной системы отопления в частном доме

Добиться правильной работы отопительной системы можно при условии соблюдения технологии ее монтажа.

  1. Вначале выполняется монтаж котла в заранее определенном для него месте. Если у вас имеется котел на гарантии, то желательно, чтобы работы по его установке выполнял специалист из сервисного центра.
  2. Далее приступают к укладке магистрального трубопровода. При этом необходимо помнить о том, что на участках, где будут подключаться радиаторы и байпас, должны быть предусмотрены места для крепления тройников. Во время выполнения работ магистраль укладывают обязательно с уклоном в 3-5 градусов, если система будет работать по схеме естественной циркуляции. Если владельцем выбрана схема принудительного движения теплоносителя, то во время работ должна быть выдержана высота перепадов, равная 1 см на каждый метр длины трубопровода.
  3. Далее переходят к монтажу циркуляционного насоса. После того как он будет подведен к магистральной трубе, выполняется его подключение к электросети. Выбирая место для его размещения, следует помнить, что это оборудование способно выдержать температуру не более 60 градусов. По этой причине наиболее подходящим для его установки местом будет участок, где теплоноситель имеет самую низкую температуру, иными словами, это место рядом с входом в котел.
  4. После этого переходят к установке расширительного бака. Если был выбран открытый вариант, то для его размещения выбирается место в верхней точке системы, а для закрытого типа подойдет любой участок, но обычно его устанавливают недалеко от котла.
  5. Далее выбирают место, где к системе будут подключаться радиаторы, устанавливаемые при помощи кронштейнов. Выполняя работы по их монтажу, важно соблюсти отступ от пола, стен и подоконника. Эта информация обычно приводится в паспорте прибора отопления.
  6. На этом этапе выполняется подключение радиаторов в соответствии с выбранной схемой. По завершении работ их оснащают кранами Маевского, заглушками и перекрывающими кранами.
  7. Завершающим этапом монтажа однотрубной системы является опрессовка: для этого в нее подают воздух под давлением, а затем заполняют систему водой и выполняют настройку.

Однотрубная система отопления, как и прочие виды систем обогрева, имеет свои особенности как в плане подготовительных мероприятий, так и монтажа. Прежде чем приступить к установочным работам, следует ознакомиться с возможными схемами монтажа, подобрав оптимальный вариант для своего дома с учетом его особенностей. Особое внимание следует уделить точному выполнению работ по монтажу, помня о дополнительных элементах, которые будут подключаться к системе.

Оцените статью: Поделитесь с друзьями!

kotel.guru

схема, фото, видео пошаговая инструкция

Преимущества частных домов перед квартирами в многоквартирных домах весьма внушительны: свежий воздух, отсутствие назойливых и вездесущих соседей, свобода действий, возможность оформления внешнего дизайна жилья по своему вкусу. Однако, чтобы проживание в загородном доме было максимально комфортным, необходимо позаботиться об устройстве его отопительной системы.

Так, например, отопление однотрубная система является одним из самых распространенных вариантов создания в доме подходящих температурных условий. Именно об этом сегодня и пойдет речь в нашей статье.

Принцип устройства

Что же представляет собой одноконтурная система отопления частного дома? Говоря более простым языком – это простой тепловой контур, который запитывается теплоносителем от нагревательного котла, проводит его в радиаторы, после чего возвращается снова в нагреватель. Как вы уже поняли, «сердцем» схемы отопления однотрубной системы является котел. Он может работать как на жидком, так и на твердом топливе. Приоритет стоит отдавать тому варианту, который будет для вас финансово доступным вне зависимости о времени года. Так, к примеру, в последнее время люди все чаще и чаще приобретают газовые котлы, поскольку именно этот вид топлива является наиболее доступным (при условии наличия подключения к централизованной газопроводной магистрали).

Что же касается самого трубопровода, то его рекомендуется проводить как можно ближе к напольной поверхности. Во-первых, это удобно, во-вторых, такая обвязка не портит дизайн помещений и, в-третьих, благодаря этому удается достичь наибольшей эффективности функционирования обогревательного узла.

Устройство однотрубной системы отопления частного дома может осуществляться как с использованием радиаторов, так и без них. Все зависит исключительно от желания и финансовых возможностей домовладельца.

ВИДЕО: Какие ошибки допускают при организации однотрубной системы отопления

По факту, такая обвязка представляет собой магистральную разводку, в которой устанавливаются все необходимое функциональное оборудование (насосы, расширительные баки, смесительные блоки и т.п.). В качестве теплоносителя, как правило, используют горячую воду. Хотя нередко в его роли может быть так называемые незамерзайки, чаще всего, в этом качестве выступает антифриз, но некоторые умельцы умудряются использовать для циркуляции даже тосол.

Применение незамерзающей жидкости как теплоносителя в системе отопления обуславливается особенностями контура, в частности, если обвязка предусматривает переход фрагмента контура через улицу. В других же случаях лучше отдавать предпочтение традиционному варианту, поскольку антифризы не обладают настолько высокой теплоотдачей, как вода. Более того, применение некоторых видов антифриза может нанести вред здоровью человека.

С этой статьей читают: Незамерзающая жидкость для отопления

Схема циркуляции теплоносителя проста для понимания даже неопытного человека: сперва он попадает в первый радиатор, после чего, отдав некоторую тепловую энергию, переходит в следующий радиатор. Так происходит до тех пор, пока вода в последовательном порядке не пройдет по всем обогревательным приборам. По конечному счету получается, что самый крайний радиатор получает минимальное количество тепловой энергии, и в этом кроется огромный недостаток однотрубной системы.

Схема с обязательными элементами системы

Чтобы недостаток тепла не казался таким ощутимым, можно установить два котла в одной системе отопления. Также можно обустроить обогревательный узел дополнительными конструктивными элементами: регуляторами, вентилями, клапанами и т.п. Благодаря такому подходу появляется возможность балансировки всей работы системы отопления.

Вариант обустройства системы с горизонтальной установкой

Ленинградка – самый яркий пример описываемой схемы

Однотрубная отопительная система, или как еще ее называют – ленинградка, подразумевает разводку трубопровода непосредственно над напольной поверхностью либо в самом полу.

Чтобы сократить теплопотери через половую конструкцию рекомендуется уделить особое внимание теплоизоляции!

Все обогревательные приборы устанавливаются на одном и том же уровне, а также оснащаются краном Маевского или специальным автоматическим клапаном для спуска воздуха из системы.

Обустройство двухэтажных домов одноконтурной системой

Ленинградская схема системы отопления для двухэтажного дома предполагает естественную циркуляцию теплоносителя. При этом центробежный насос, который нагнетает давление в тепловом контуре, отсутствует.

Пример разводки при одном контуре

На второй этаж дома теплоноситель перемещается по стояку, после чего он поступает в обогревательный прибор и осуществляет дальнейшее перемещение по передающим стоякам.

Отопительная система обязательно должна оснащаться байпасами. Это позволит беспрепятственно проводить ремонтные работы при неисправности радиаторов или тепловой магистрали в целом.

Если осуществляться естественная циркуляция горячей воды (без применения центробежной насосной установки), то перемещение происходит за счет разницы температур и, соответственно, плотности воды на выходе и входе теплового контура.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Сравнивания однотрубную и двухтрубную систему отопления частного дома, можно отметить, что первый вариант обладает множеством преимуществ. В первую очередь, с помощью одного кольца такой тепловой магистрали удается в полной мере охватить внутренний периметр всего дома, равно как и внешние стеновые перекрытия. Более того, этого удается достичь вне зависимости от планировки помещения.

Кроме этого, к такому контуру можно еще подключить дополнительный обогревательный блок по типу «теплый пол». Да и к тому же, при желании установки циркуляционного насоса или полотенцесушителя у вас не возникнет больших трудностей.

Несмотря на то, что разновидностей двухтрубной системы существует масса, принцип работы во всех случаях един - теплоноситель поднимается по стояку, откуда переходит непосредственно в радиаторы, причем к каждому из них подходит свой отрезок трубы. Получается, что при организации такой схемы радиатор оснащается двумя трубами – входной (подающей) и выходной (обратка), что позволяет сохранять температуру на одном уровне во всех помещениях.

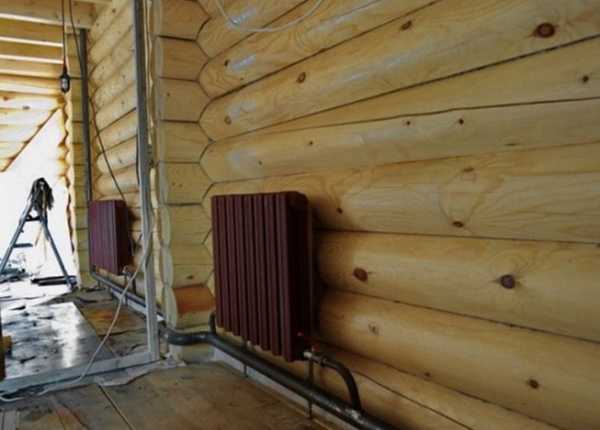

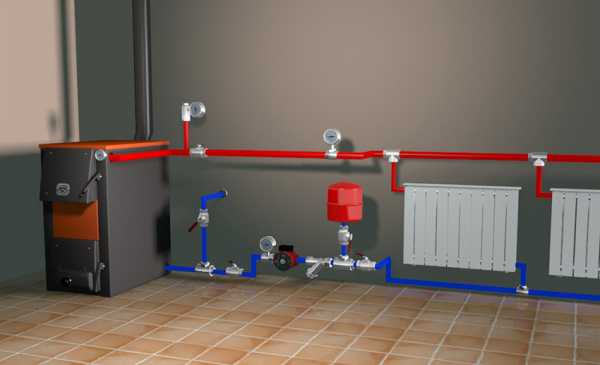

Пример работы радиаторов от двух труб – подающей и обратки

Обязательным условием монтажа такого варианта необходимо предусмотреть расширительный бак с циркуляционным насосом.

Чтобы трубы не портили эстетичный вид помещения, специалисты рекомендуют проводить их непосредственно под полом.

С чем могут возникнуть проблемы?

Обогрев частного дома посредством двухтрубной или однотрубной системы отопления будет менее эффективным, если в контуре отсутствует циркуляционный насос. Именно благодаря этому аппарату можно добиться равномерного прогрева помещения. Также, для организации правильной работы обогревательного блока потребуется выполнить монтаж разгонной коллекторной установки. Основная задача последней – принудительное нагнетание прогретого до необходимого уровнять теплоносителя по контуру и радиаторам. При отсутствии подобного конструктивного элемента отопительная система не будет работать с высокой эффективностью.

Чем качественнее будет произведен монтаж отопительной системы, тем выше будут температурные показатели и ниже уровень шума, который производится во время функционирования теплового блока.

В том случае, если дом не одноэтажный, то монтаж разгонной коллекторной установки – мера не обязательная, поскольку тепловой контур в этом случае находится достаточно высоко.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Недостатки ленинградки

Самым главным минусом однотрубной системы отопления является его последовательное соединение. Такая особенность не позволяет осуществлять регулировку температурных показателей в отдельно взятой комнате. Так, к примеру, если в зале вам слишком жарко, и вы хотите немного убавить вентиль, то понижение температуры обогревательных приборов будет осуществляться во всех комнатах без исключения.

Еще одним недостатком ленинградки является и то, что ее применение требует высокого давления. Поэтому крайне важно оснащать ее циркуляционным насосом. Кроме этого, однотрубная схема обогрева сможет полноценно функционировать только при наличии расширительных баков.

Надеемся, наши советы помогут вам создать эффективно работающий обогревательный контур в своем доме!

ВИДЕО: Что еще надо знать об однотрубной горизонтальной системе


www.portaltepla.ru
