Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Содержание

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

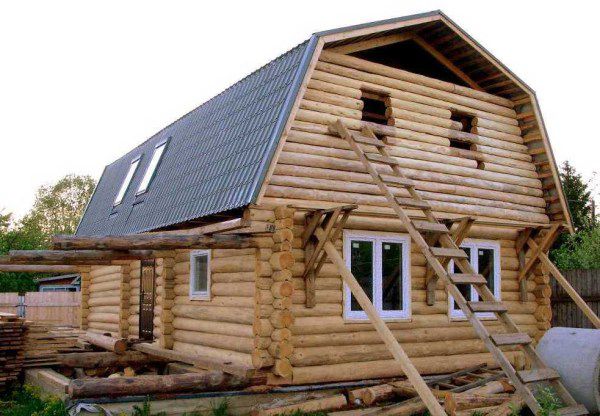

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

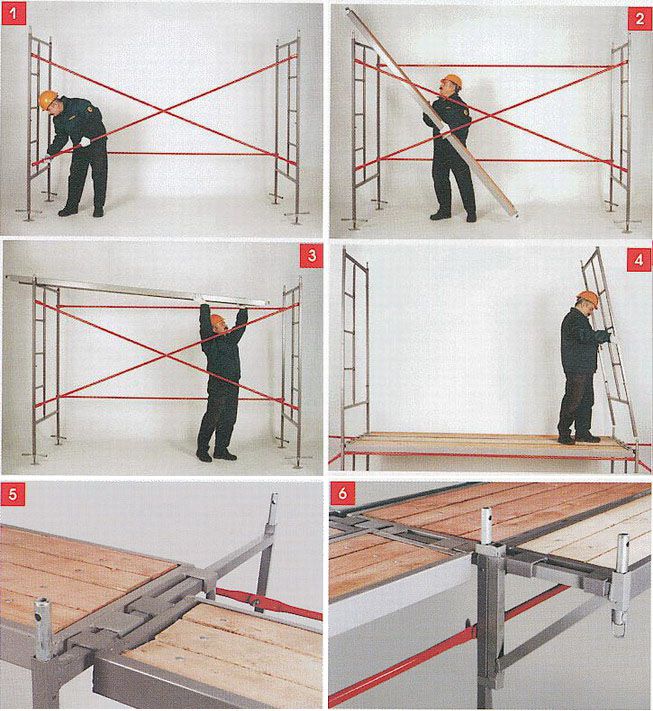

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

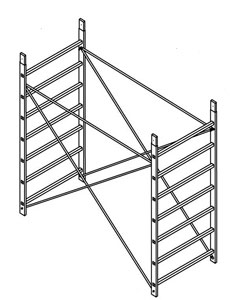

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

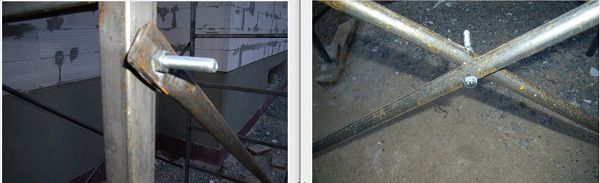

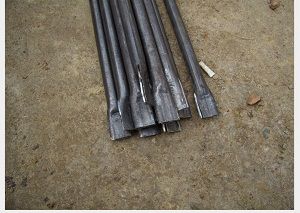

Подготовка распорок

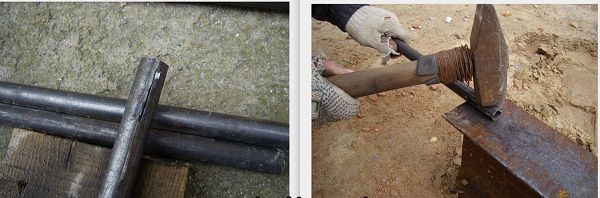

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

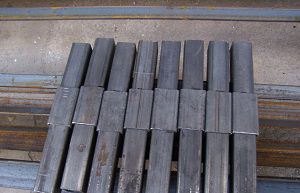

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

  • настил и боковые горизонтальные опоры;
  • распорки;
  • стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Загрузка...
Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

  • Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.строительные леса из дерева
  • Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.строительные леса из профиля

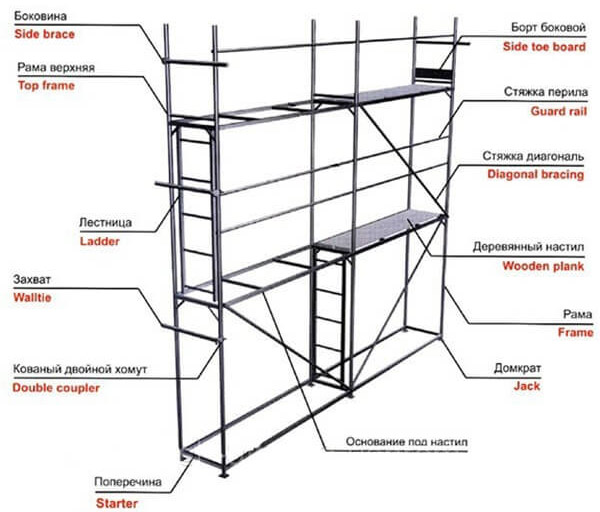

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

конструкция лесов

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

  • Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
  • Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
  • Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
  • Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

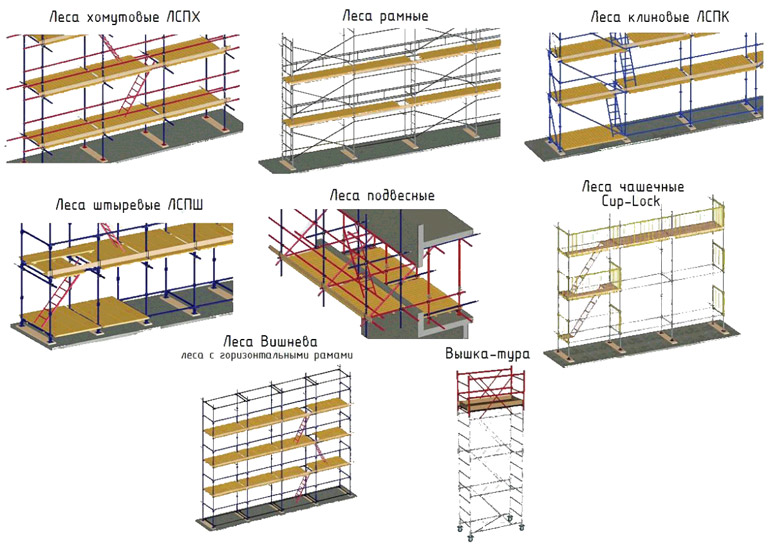

виды строительных лесов

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

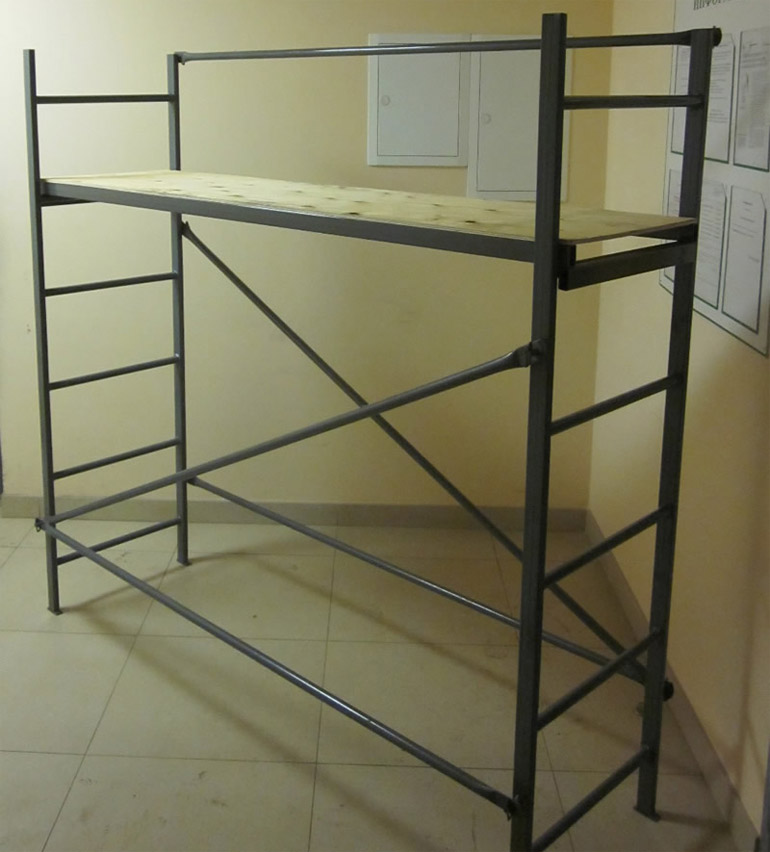

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

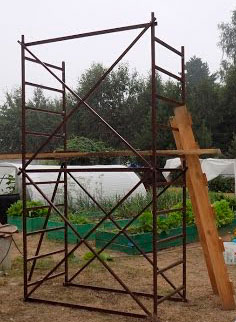

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

  • профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
  • труба с сечением 25х25 мм – для соединений;
  • труба диаметром 15 мм – для распорок;
  • доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
  • уровень;
  • сварочный аппарат;
  • саморезы, болты, гвозди;
  • болгарка;
  • дрель;
  • лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

  1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
  2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
  3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
  4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

  • Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
  • Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Строительные леса своими руками из профильной трубы, чертежи

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических.  Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них. Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы, не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

  1. Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
  2. Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
  3. Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
  4. Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
  5. Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.
Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

Схема конструкции

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются. Схема строительного сооружения

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.

как сделать, фото + схемы


Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая. В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

Виды строительных лесов


Безопасность превыше всегоСтроительные леса своими руками: как сделать, фото + схемы

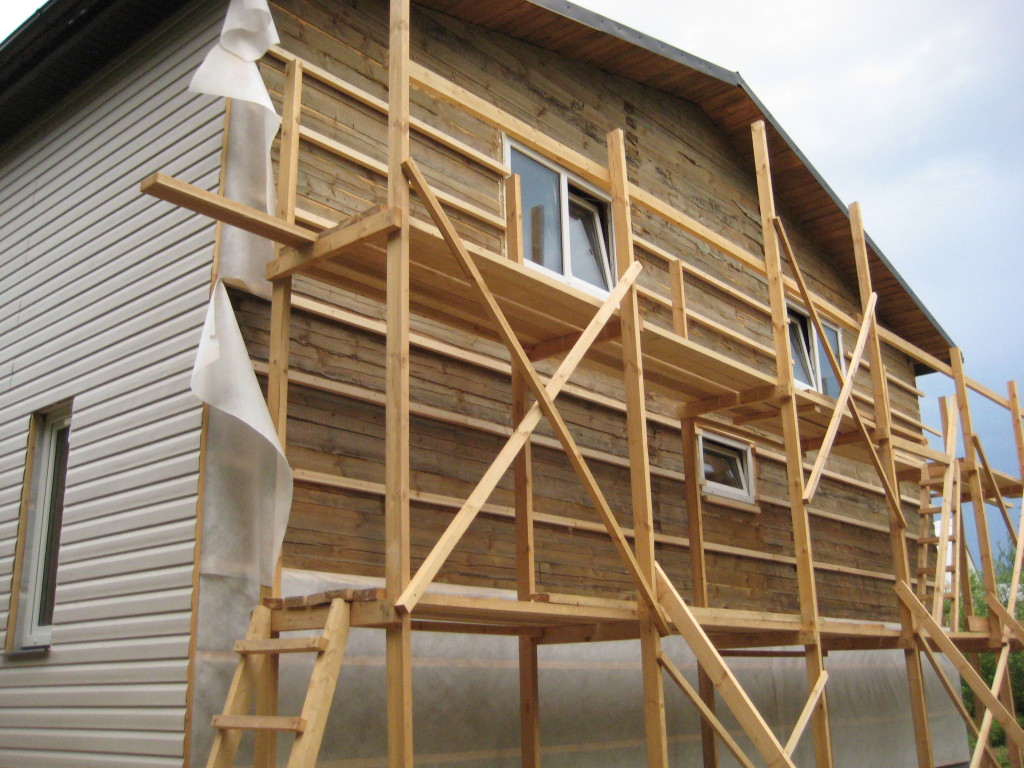

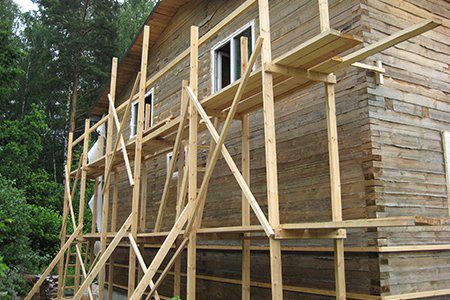

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.


Доска для лесов используется хорошая, без сучковСтроительные леса своими руками: как сделать, фото + схемы

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.


Даже анодированные саморезы ломаютсяСтроительные леса своими руками: как сделать, фото + схемы

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности


Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

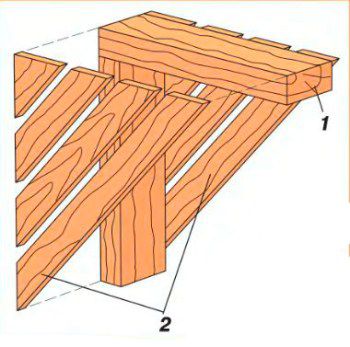

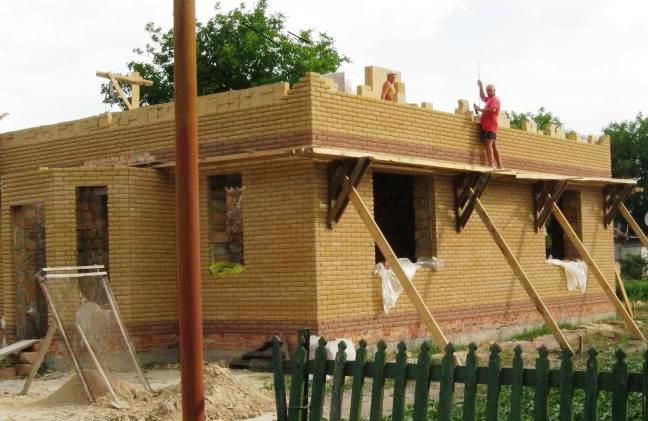

Строительные подмости-конвертСтроительные леса своими руками: как сделать, фото + схемы

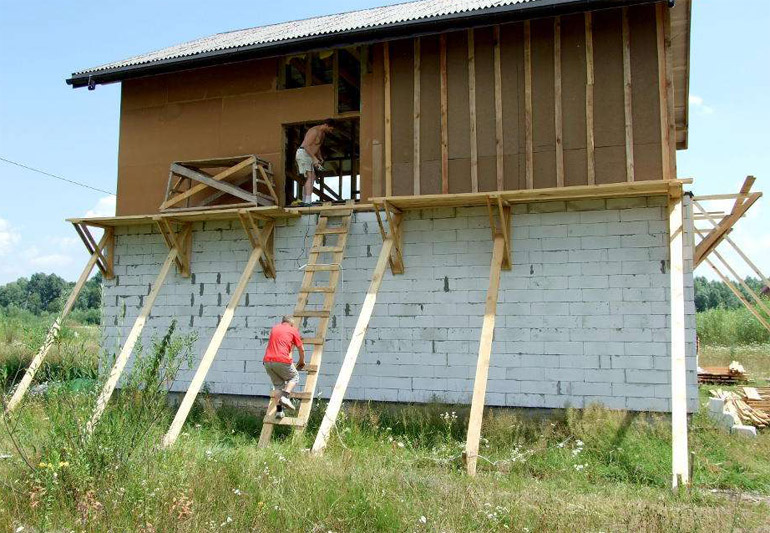

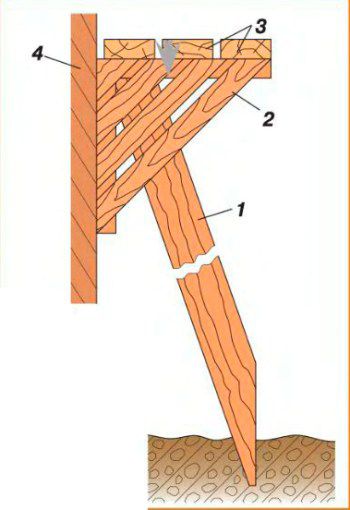

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.


Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настилаСтроительные леса своими руками: как сделать, фото + схемы

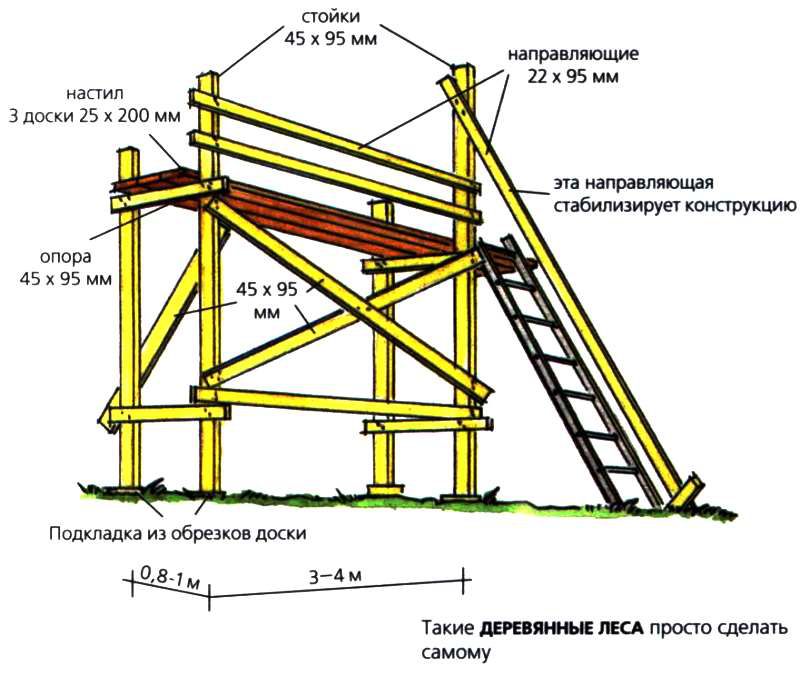

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.


Строительные леса из древесины для повышения жесткости усиливают упорами и раскосамиСтроительные леса своими руками: как сделать, фото + схемы

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.


Чертежи приставных строительных подмостей (два вида)Строительные леса своими руками: как сделать, фото + схемы

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.


Они надежны — выдерживают 11 метровое бревно и трех человекСтроительные леса своими руками: как сделать, фото + схемы

Строительные подмости — простая конструкцияСтроительные леса своими руками: как сделать, фото + схемы

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.


Треугольные упоры для армянских лесовСтроительные леса своими руками: как сделать, фото + схемы

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.


Устанавливаются треугольники армянских подмостей каждый метрСтроительные леса своими руками: как сделать, фото + схемы

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.


Упоры ставят точно в уголСтроительные леса своими руками: как сделать, фото + схемы

Укосины вбивают в землю, дополнительно фиксируют клиньямиСтроительные леса своими руками: как сделать, фото + схемы

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.


Установленные упоры сбивают укосинамиСтроительные леса своими руками: как сделать, фото + схемы

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.


Как сделать армянские строительные леса на наружном углуСтроительные леса своими руками: как сделать, фото + схемы

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.


Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.


Схема строительных лесов из досокСтроительные леса своими руками: как сделать, фото + схемы

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.


Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 смСтроительные леса своими руками: как сделать, фото + схемы

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.


Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землюСтроительные леса своими руками: как сделать, фото + схемы

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.


Деревянные строительные леса своими руками сделать можно за пару днейСтроительные леса своими руками: как сделать, фото + схемы

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.


Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формыСтроительные леса своими руками: как сделать, фото + схемы

До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метровСтроительные леса своими руками: как сделать, фото + схемы

Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стенуСтроительные леса своими руками: как сделать, фото + схемы

Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйствеСтроительные леса своими руками: как сделать, фото + схемы

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.


На поперечины укладывают доски настилаСтроительные леса своими руками: как сделать, фото + схемы

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.


Строительные козлы — вариантыСтроительные леса своими руками: как сделать, фото + схемы

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.


Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
    Принцип соединения штыревых лесовСтроительные леса своими руками: как сделать, фото + схемы
  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
    Хомутовые леса — быстрый монтаж/демонтажСтроительные леса своими руками: как сделать, фото + схемы
  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.
    Рамные леса — принцип крепления поперечин и укосинСтроительные леса своими руками: как сделать, фото + схемы
  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формыСтроительные леса своими руками: как сделать, фото + схемы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.


Как изготовить строительные леса своими руками из профильной трубы?

Любые работы, связанные с высотой, подразумевают использование специальных средств или конструкций, позволяющих человеку добраться до необходимого места, чтобы решить поставленные задачи. Металлические леса, в таких ситуациях, являются наиболее уместным, удобным, безопасным и эффективным вариантом. Обычно люди приобретают их или берут на время – в аренду. Но что делать, если подобная возможность отсутствует? Необходимость в проведении высотных работ есть, а получить в свое распоряжение инвентарные конструкции нет?

Выход один – изготовить металлические леса своими руками, которые пригодятся в постройке чего-либо, или в проведении других видов высотных работ.

Что потребуется для работы: инструмент и материалы

Чтобы приступить к изготовлению высотных лесов из металла своими руками, необходимо будет позаботиться о наличии следующего инструмента:

  • Дрель. Требуется для сверления отверстий в металлических элементах.
  • Болгарка. Будет нужна, чтобы подгонять заготовки под заданные размеры.
  • Уровень и рулетка. Для выставления конструкции и замеров.
  • Ножовка. Если нет диска по дереву, чтобы пилить древесину, используемую в качестве настилов.
  • Сварочный аппарат. Потребуется проведение и таких работ.
  • Молот.

Главная проблема может возникнуть именно в сварке. Так как не все люди имеют соответствующий опыт в этой профессии. Если его нет, то рекомендуется попросить помочь более опытного знакомого.

Следующий этап – подготовка расходных материалов. Для изготовления стальных лесов собственными силами нужно иметь в распоряжении:

  • Саморезы и болты, которые будут использоваться в качестве съемного или окончательного крепежа.
  • Обрезная доска, толщиной в 40-50 мм - для изготовления настила.
  • Стальные трубы.
  • Краска по металлу, чтобы защитить конструкцию.
  • Листовой металл.

Трубы из металла нужно будет приобрести 3 размеров:

  • Для стоек лучше всего использовать профильную трубу квадратного сечения. Длина – 1.5 метра. Сечение – 30 на 30 мм.
  • Для распорок – обычный круглый вариант с диаметром в 15 мм.
  • Для изготовления переходников – профильная труба 25 на 25 мм.

Количество материала следует подбирать, исходя из числа требуемых секций. В этом случае очень важно изначально подготовить чертеж, где будут указаны все размеры и элементы, что позволит сделать необходимые расчеты.

Если все необходимое есть в распоряжении, то можно приступать к следующему этапу – непосредственно изготовлению самодельных металлических лесов.

Инструкция по изготовлению одной секции

схема металлических лесов своими рукамиНачинать такие работы следует с подготовки распорок из металла. Они будут горизонтальные (большее количество) и диагональные.

Для изготовления горизонтальных распорок потребуется просто нарезать трубы диаметром в 15 миллиметров по 96 сантиметров. Временно отложить готовый материал в сторону.

Диагональные распорочные элементы нарезаются по 200 мм.

Дополнительно нужно будет сделать на концах таких распорок надрезы (около 6 сантиметров). И расплющить их молотом. Но не по самому надрезу, а так, чтобы он оказался сбоку.

Следующий шаг – подготовка переходников. Они будут необходимы, если планируется выставление металлических лесов в несколько ярусов:

  • Труба с сечением в 25 на 25 миллиметров нарезается по 30 сантиметров.
  • Из профильной трубы с сечением 30 на 30 мм делается такое же число отрезков по 8 сантиметров.
  • Вдевается один элемент в другой. Таким образом, чтобы наружный находился точно посередине внутреннего. Отрезки труб привариваются один к другому в таком виде.

Какое число переходников потребуется? На каждую секцию – по четыре штуки, если планируется вертикальное наращивание конструкции. Для верхней части всей системы переходники уже не понадобятся. То есть, если планируется изготовить четыре секции, из которых две будут размещаться на земле, а остальные сверху, то необходимо будет сделать шесть переходников, так как две стойки окажутся общими.

Теперь можно перейти к подготовке стоек. Их рекомендуется собирать в рамы:

  • Взять заготовленные горизонтальные распорки.
  • Приварить их к вертикальным стойкам (которые по полтора метра высотой и сечением 30 на 30 мм) через каждые тридцать сантиметров.

Осталось изготовить башмаки. Для этого из листового металла вырезаются квадраты – со стороной в 150 мм. В середине приваривается кусок профильной трубы с сечением 25 на 25 мм. Сантиметров по пятнадцать. Башмаки будут вставляться в стойки, которые располагаются непосредственно на поверхности земли. Это позволит избежать продавливания грунта и перекоса всей конструкции.

Сборка металлических лесов

сборка металлических лесов своими рукамиЕсли все готово, то собрать одну секцию не составит особого труда:

  • Нижние стойки одеваются на башмаки.
  • Выставляются на земле параллельно друг другу.
  • Важно убедиться, что верхние горизонтальные распорки находятся в одном уровне.
  • Прикладываются диагональные распорки и делаются отметки под отверстия, которые затем просверливаются дрелью.
  • После этого вся конструкция скрепляется болтами.

Горизонтальные распорки из труб можно дополнительно собрать крест-накрест. Для этого середина каждого элемента обрабатывается молотом, чтобы она расплющилась. Просверливается отверстие и скрепляется одним болтом. Осталось подготовить настил:

  • Доски нарезаются таким образом, чтобы они были сантиметров на тридцать длиннее секции металлических лесов.
  • Скрепляются доски с помощью поперечных отрезков и саморезов. Их следует устанавливать снизу всей конструкции.
  • Количество поперечин может разниться. Но рекомендуется одну устанавливать по середине настила и еще по две - на краях. Таким образом, чтобы поперечины располагались с разных сторон от металлической распорки. Это станет гарантией того, что настил не сдвинется в одну из сторон.

Секция стальных лесов из труб готова. Теперь можно испытать ее на прочность.

Дополнительные работы

Часто такие леса используют под открытым небом. Следовательно, важно защитить материал от воздействия влаги. Сначала все металлические поверхности зашкуриваются. Затем – очищаются от пыли и обезжириваются. После этого необходимо обработать металл специальной грунтовкой и, после высыхания нанесенного слоя, покрасить.

Перед установкой конструкции очень важно обратить внимание на состояние грунта. Желательно его утрамбовать и выровнять, чтобы избавиться от необходимости использовать разнообразные подкладки.

Заключение

Важно понимать, что выполнение каких-либо работ даже на небольшой высоте связано с повышенным риском и опасностью для человека. И металлические леса, изготовленные кустарным способом, не могут гарантировать необходимый уровень безопасности. Такое производство допускается, но не рекомендуется выстраивать их выше второго этажа.

Только инвентарные строительные леса (изготовленные на производстве) гарантируют соответствие всем необходимым нормам и стандартам. Тем более, что приобрести их выгодно сегодня – не проблема. Достаточно посетить сайт компании ДИРС СТРОЙ, чтобы убедиться в этом. Мы делаем леса качественно, быстро и доступно. Они обязательно пригодятся в строительстве, отделочных работах, монтаже различных систем и оборудования.

Строительные леса своими руками - 2 варианта, инструкции!

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими рукамиСтроительные леса своими руками

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

  • опорные стойки;
  • лестницы;
  • настилы и перемычки для него;
  • ограждающие перила;
  • упоры;
  • горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

КЛиновые лесаКлиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесовОписание
рамныеметаллические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовыеэто универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали
Хомутовые лесаХомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими рукамиСтроительные леса своими руками

Для работы потребуется:

  • брус 100х100 мм;
  • доски толщиной 30 мм;
  • доски сечением 100х50 мм;
  • гвозди;
  • молоток;
  • уровень;
  • рулетка;
  • дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

Строительные леса из дереваСтроительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертамиПриставные леса с четырьмя конвертами Примерные размеры конвертовПримерные размеры конвертов Конверт с упоромКонверт с упором КонвертКонверт Деревянные строительные лесаДеревянные строительные леса

Цены на различные виды строительных досок

Доски строительные

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорокПодготовка распорок Подготовка распорокПодготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

ПереходникиПереходники

Шаг 3. Сборка рамы

СтойкиСтойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкцииСборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборкиСхема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительныеЛеса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

ЛесаЛеса

Цены на столбы, профильные трубы

Столбы, профильные трубы

Видео — Строительные леса своими руками

Как сделать строительные леса своими руками из труб и досок

1При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

lrsp250_01

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

lesa

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

lesa_ramnye_elementy

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

современных поручней лесов с квадратными столбами трубы

Не только хорошего качества, , но и хорошей цены , указанная выше цена является просто ориентировочной ценой, вы всегда можете получить лучшую цену, связавшись с нами. Узнайте больше о наших современных поручнях для лесов с квадратными трубными опорами , выполнив следующие действия. Детали торгового центра S имеют большое значение.

Описание продукта

Более подробные спецификации перил для лесов

Артикул Спецификация.(мм) материал обработка поверхности Кол-во требуется
Балясина 50X50X2 мм,
40x40x2 мм, со стеклянным пауком, высота: 950 мм / 34 "/ 40"
304 нержавеющая сталь
или 316 нержавеющая сталь
сатинированная (матовая) /
зеркало (полированная)
1 шт / метр
перила Диаметр 50,8x1,5 мм, 50X50X1,5 мм 5,8 м или 6 м
за деталь
304 нержавеющая сталь
или нержавеющая сталь 316 сталь
сатинированная (матовая) /
зеркало (полированная)
до длины перил
диам.50,8 мм, 2,5 м на
шт.
тик / кедр / дуб лак
стекло 10/12/5 + 1,14 + 5
/ 6+1,14+6 мм
закаленное
стекло / многослойное стекло
прозрачный / синий /
зеленый / форсажированный
0,8 кв.м / метр
болт M8x80 мм 304 нержавеющая сталь
или нержавеющая сталь 316
сатинированная (матовая) / зеркало
(полированная)
4 шт. / Шт.

Подробная информация о стеклянных балконных баллистах



Подробная информация о зажимах стеклянных хомутов

Подробная информация о закаленном балконном стекле

Подробная информация о стеклянной балконной круглой трубе handra

Подробная информация о перилах из нержавеющей стали квадратного сечения

3D-макет о поручнях лесов

Монтажный инструмент для поручней лесов

Часто задаваемые вопросы

Информация о компании

Вернуться на главную страницу


,

Bs 1139 Вес трубы лесов лесов на ногу

700,00 долларов США - 830,00 долларов США / Метрическая тонна | 25 метрических тонн / метрических тонны (мин.Порядок)

Время выполнения:
Количество (метрических тонны) 1 - 1000 > 1000
Est.Время (дни) 40 Торг
,Прочная труба лесов
прочная антиржавейная и труба лесов для меня рынок

Описание продукта

Прочная нержавеющая оцинкованная труба и труба для лесов

для ME market

Труба лесов из оцинкованной стали 48,3 мм

Трубы из оцинкованной стали диаметром 48,3 мм предназначены для труб и строительных лесов. Трубы имеют оцинкованные поверхности с горячей оцинковкой, что обеспечивает превосходный внешний вид и достаточную долговечность в таких областях применения, где неизбежны воздействия соленого воздуха или долговременные погодные условия.

Стандартный размер

оцинкованная труба для строительных лесов

Наружный диаметр (мм)

оцинкованная труба для строительных лесов

Толщина стенки (мм)

оцинкованная труба для строительных лесов

Длина (м)

48,3-48,6

2,0-2,5

0,3-12

48.3-48,6

2,75

0,3-12

48,3-48,6

3,0

0,3-12

48,3-48,6

3,2

0,3-12

48,3-48,6

3,6

0,3-12

48.3-48,6

3,8

0,3-12

48,3-48,6

4,0

0,3-12

38,1

4,0

0,3-12

42,3

4,0

0,3-12

Выставка продуктов из оцинкованной трубы для строительных лесов

Водонепроницаемая упаковка

Почему мы:

Xiangjia Steel является ведущим производителем труб для строительных лесов BS1139, системных лесов и принадлежностей, труб из оцинкованной стали, рам, стальных опор, металлических планок и других сопутствующих товаров.

• Основанный в 1998 году, объем продаж достигает 1,5 миллиарда долларов США.
• Хороший контроль качества в производственном процессе, одобрен ISO9001: 2008, SGS, BV.
• Отличное качество и конкурентоспособная цена, OEM доступен.
• Доступен в широком ассортименте на складе или нестандартного размера.
• Можно проследить весь процесс от материала до готовой продукции.
• Наш завод находится недалеко от порта Синган, Тяньцзинь.

Factory Show

Склад

Сертификация

Условия торговли:
Оплата: T / T 30% предоплата, баланс против копии B / L, Western Union, L / C и т. Д.Время выполнения продукции
: 15-40дней после оплаты депозита.
Способы доставки: морские перевозки.
FOB Порт Доставки: Тяньцзинь, Шанхай, Китай.
FOB / CIF / CNF срок в наличии

Контроль качества

Выставка

Мы также поставляем:

> Все типы стяжек лесов

> Все виды металлических досок и лестниц

> Все типы регулируемой стальной опоры

> Все типы винтовых домкратов

> Лестничная балка

> Система Cuplock

> Ringlock System

> Каркасная система

> Опалубочная система

> Стальная пластина, стальной стержень, стальной угол, балки

GI ТРУБА, GI ЛЕСНАЯ ТРУБА, ГАЛЬВАНИЗИРОВАННАЯ ЛЕСНАЯ ТРУБА ЛЕСНАЯ ТРУБА, Оцинкованная ЛЕСНАЯ ТРУБА

,
мини леса строительные трубы-ID товара :: 605105105-russian.alibaba.com

труба для строительных лесов

Срок изготовления:

1. Время выполнения образца: в течение одной недели;

2. Время производства: 50-60дней после получения 30% ТТ или открытого аккредитива;

Условия торговли:

1. Условия оплаты: 30% TT заранее, баланс против копии B / L; L / C;

2.MOQ: Один 20 "Контейнер Количество --- 330 шт .;

3. Способность поставки: 30kpcs / month;

Во-первых Проверка образца детали подмостей трубы

Во-вторых прогуляйтесь вокруг нашей производственные мастерские

В-третьих, основные шаги по заказу наших ЛЕСОВ:

YAHU TOOLS CO., ООО

Кто мы?

Имея 12-летний опыт производства, мы являемся надежным изготовителем верстака, подрезного станка, работы

стол, подножка, леска, ручная тележка, скребок и т. Д.

Почему выбирают нас?

1) У нас есть динамичная команда экспортных продаж с опытом экспортных продаж более 8 лет, которые

обеспечивают эффективную, действенную и удовлетворяющую связь и обслуживание клиентов.

2) Большие производственные мощности обеспечивают заказчику новейшие сроки - более 20 000 квадратных метров.

3) У нас есть инновационная исследовательская команда из 15 человек, которая ежегодно выпускает около 10 новых изделий.

4) От начальника к работнику у нас одинаковая идея о качестве, благодаря которой у нас заслуженная репутация качества

в отрасли и среди клиентов.

5) Имея большой опыт экспорта в крупнейшие магазины, такие как B & Q, OBI, Bunnings, Lowe's, Sears, Homedepot,

Walmart, Carrefour и т. Д., У нас есть уверенность, чтобы предоставить лучшие сервис для вас.

Как мы победим?

1) Мы посещаем Canton Fairs, Colonge Fair, Лас-Вегас Шоу.

2) В настоящее время мы размещаем рекламу на Google, Baidu и Alibaba.com.

3) Мы обучаем наших продавцов и рабочий персонал каждый месяц.

4) Каждую неделю наша команда по продажам проводит встречи для анализа клиентов и решения важных проблем.

Какова наша цель?

1) Максимальное снижение жалоб на качество со стороны клиентов.

2) В течение 1-2 часов после ответа на запросы клиентов.

3) Помогите покупателям узнать, что бренд «Сделано в Китае» - это высокое качество

4) Помогите покупателям продавать больше и быстрее.

Наши слова клиентам:

Никогда не прекращайте совершенствоваться!

,
