видео-инструкция по монтажу своими руками, схема, цена, фото

Есть два способа использование загородного дома – жить в нем периодически, например, только летом, или постоянно. Разбирать мы сегодня будем второй вариант, в частности, остановимся на проектах с мансардным этажом. В этом случае понадобится эффективное отопление и для чердачного помещения, которое может быть автономным или соединенным с общей системой обогрева дома. Рассмотрим его детальнее.

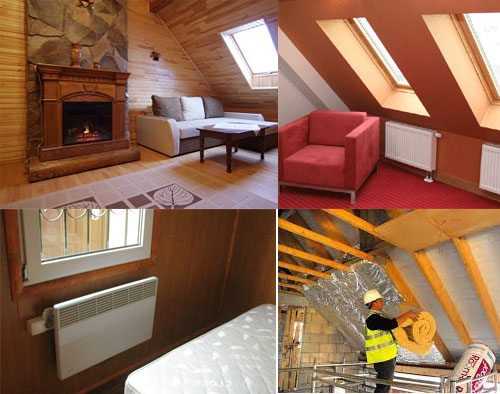

На фото – способы отопления мансардного этажа

Подготовка

В любом случае нам понадобится вначале правильно утеплить мансарду, в противном случае затраты на ее обогрев будут очень большими. Так как этаж расположен в непосредственном соприкосновении с кровлей, нужно обязательно проводить работы по ее теплоизоляции.

Использовать можно:

  • минеральную вату;
  • пенополиуретан;
  • пенопласт класса Г1;
  • вспененные полимеры.

Совет: отнеситесь к утеплению мансарды с особым вниманием, чем качественнее вы это сделаете, тем условия проживания на ней будут комфортнее, а также меньше денег придется тратить на дополнительный обогрев.

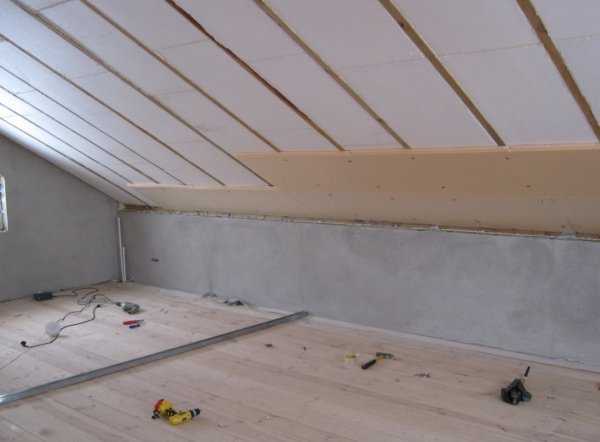

Качественный обогрев невозможен без правильного утепления кровли

Выбор отопительной системы

Если дом только строится, необходимо предусмотреть обогрев мансардного этажа еще на проектной стадии. Однако, как показывает строительная практика, чаще всего превращают чердачное помещение в дополнительную жилую зону уже после завершения всех работ.

В этом случае не обойтись без дополнительных расходов, связанных с проводкой необходимых коммуникаций и выборе оптимального варианта отопления помещения:

  • система «теплый пол»;
  • установка камина;
  • автономная система обогрева, цена которой может быть разной;
  • подключение этажа к готовой отопительной системе дома.

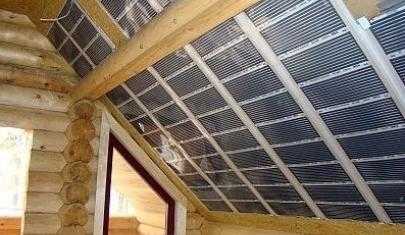

Отопление мансарды своими руками с помощью инфракрасных панелей

На что обратить внимание

Чтобы вы ни выбрали, нужно сначала разработать проект системы обогрева, в котором постараться учесть все конструктивные особенности здания, потребность в материалах, их стоимости и количестве.

Схема отопления коттеджа с мансардой позволит понять:

  • где установить необходимое оборудование;
  • как проводить разводку труб, чтобы можно было получить от распределения максимальный эффект;
  • в каком месте лучше разместить вентиляцию.

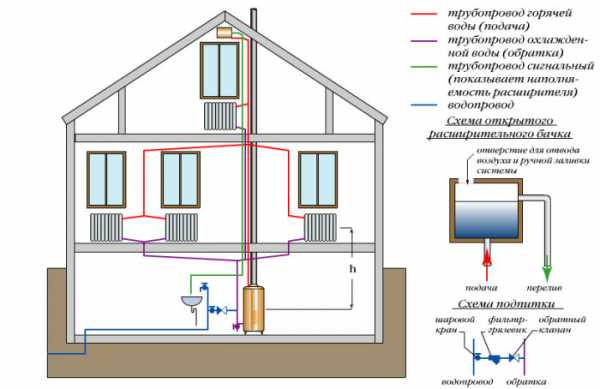

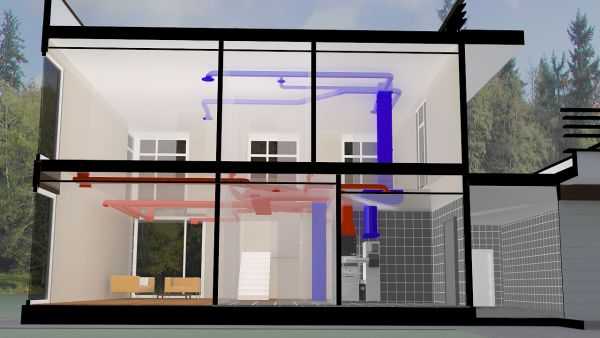

Общая схема отопления дома с мансардой

Не стесняйтесь обращаться за помощью к специалистам, чтобы получить безопасную и эффективную систему. Хотя при наличии определенных способностей и необходимых материалов вы сможете сделать отопление мансардного этажа и своими руками.

Подключаемся к общей системе отопления дома Когда в коттедже уже установлена система обогрева, для отопления мансарды, может быть, придется производить монтаж более мощного оборудования. В этом случае понадобится котел, насос, прокладка дополнительных труб и подключение радиаторов.Если в доме прочные перекрытия и конструктивные особенности позволяют, инструкция допускает разводку труб под половым покрытием. В случае установки воздушного отопления требуется дополнительная система воздуховодов.

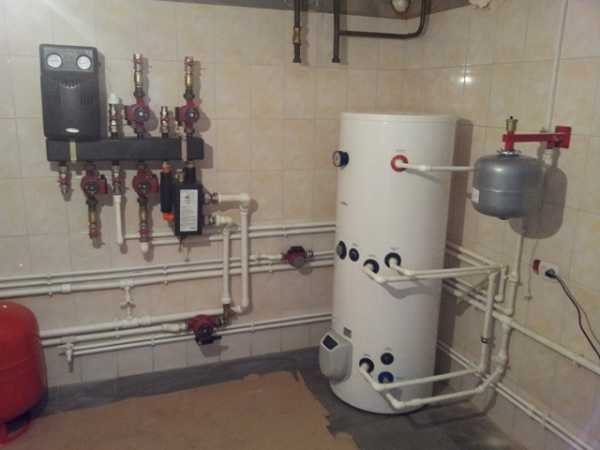

Автономный способ обогрева Удобный, хотя и достаточно затратный метод отопления. Он дает возможность поддерживать комфортную температуру на этаже в любое время года. Этот способ обычно применяют при печном обогреве мансардного этажа или невозможности подсоединения к общей системе.В нее входят:
  • отопительный котел;
  • циркуляционный насос;
  • трубопроводы;
  • системы подачи воздуха и вывода продуктов сгорания топлива.

Отопительный котел следует подбирать в зависимости от доступности и удобства использования определенных видов топлива. Его мощность должна соответствовать размерам помещения. Рассчитать их можно самостоятельно или получить у специалистов.

«Теплые полы» Эффективный и современный способ отопления. В этом случае нагретый воздух поднимается равномерно снизу по всей площади этажа. Технологии, используемые при создании деревянных напольных покрытий, дают возможность с удобством применять систему в загородном доме.Использовать можно электрическое или водяное отопление. В последнем случае из-за большого веса его применяют обычно в зданиях с бетонными перекрытиями.

Совет: стандартный расчет мощности отопления – на 10 м 2 требуется 1 кВт.
При этом высота потолков принимается равной 2,5-2,7 м.

Печь или камин

Прекрасный вариант для источника тепла на мансарде, который может стать еще и украшением интерьера. Остается решить главный вопрос перед обустройством камина — выдержат ли его перекрытия, так как конструкция имеет значительный вес. Возможно, придется проводить работы по их укреплению.

Применение камина в качестве источника тепла

Совет: уменьшить нагрузку удается благодаря использованию металлических труб и легкого огнеупорного кирпича.

Можно также приобрести уже готовые конструкции из чугуна или стали. Такие печи-камины способны сделать комфортную температуру в помещении до 200м2.

Недостаток:

  • объекты повышенной пожароопасности;
  • обустройство требует применения в интерьере негорючих материалов, правильно установленных дымовых труб и качественной вентиляции.

Совет: чтобы уменьшить опасность возгорания, конструкции устанавливайте от стен на некотором расстоянии или ставьте их посредине помещения.

Использование электрического камина не требует особого обслуживания и это устройство более безопасно, хотя электроэнергия увеличит расходы на отопление. Для их уменьшения можно установить конвекторы, которые автоматически отключатся после достижения определенной температуры в помещении.

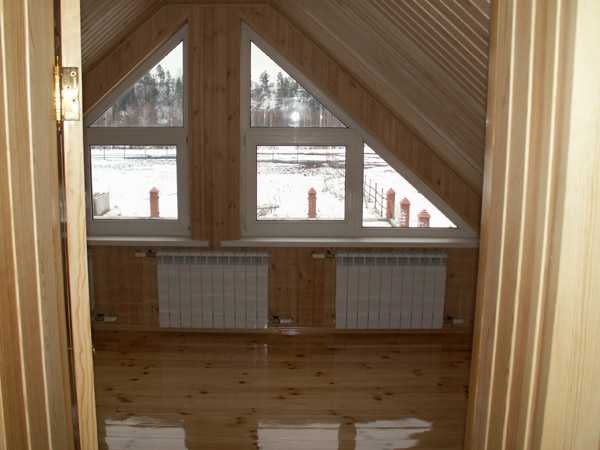

Установка стального конвектора водяного отопления

Вывод

Дом с мансардным этажом имеет отличный внешний вид и может использоваться круглогодично или время от времени. Правильно выполненная система отопления позволяет создать комфортную температуру в помещении под крышей.

Для этого она может быть автономной или подключаться к общей схеме обогрева дома. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

Схема отопления частного дома, типовые варианты реализации, расчет параметров

Схема отопления выбирается на стадии проектирования системы обогрева строения. От того каким способом будет обогреваться помещение зависит подбор основных компонентов отопительной системы: трубопроводов, источника тепла и нагревательных приборов.

Виды отопления

На выбор лучшей системы отопления влияют многие факторы: тип помещения, функциональность, мощность оборудования. Чтобы правильно подобрать необходимый вариант отопления, надо лучше узнать о его разновидностях, особенностях монтажных работ и функционировании приборов нагревания. Важными показателями являются также: цена и доступность топлива.

Чаще всего для частного дома используются следующие типовые схемы отопления: с естественной и принудительной циркуляцией теплоносителей, с двухтрубной и однотрубной разводкой. В качестве энергоносителя могут использоваться: дрова, уголь, газ, электричество и др.

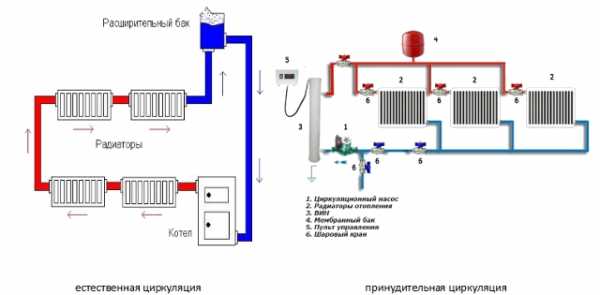

Типы циркуляции

В зависимости от способа циркуляции можно выделить два типа:

  1. Естественная.
  2. Принудительная.

Схема с естественной циркуляцией основана на изменении плотности теплоносителя. Система проста в исполнении и не зависит от коммуникаций. Она подойдет для небольшого частного строения.

Принудительная циркуляция производится за счет различия в давлениях между обратным и прямым ходом. Такое отопление практически не имеет ограничений по своему использованию, но требует дополнительных расходов на специальный насос и электроэнергию.

Данные виды систем имеют отличительные особенности в зависимости от способа подключении водяного отопления к источнику тепла: последовательно либо параллельно.

Тип здания

Если дом с одним этажом и высокой крышей, то для отопления лучше всего подойдет схема отопления с вертикальным способом подачи. В данном случае помещение можно будет сделать отапливаемым вместе с мансардной частью.

Если в частном доме есть глубокий подвал, то рекомендуется использовать горизонтальную разводку с котлом в подвальной части. Если дом имеет два и более этажа, то способ разводки будет двухтрубным с вертикальными стояками.

Теплоноситель и устройства нагрева

По виду теплоносителя различают следующие системы обогрева:

  1. Паровые.
  2. Электрические.
  3. Воздушные.
  4. Водяные.
  5. Смешанные.

Нагревательные приборы можно выбрать трех видов:

  • лучистые;
  • конвективные;
  • комбинированные.

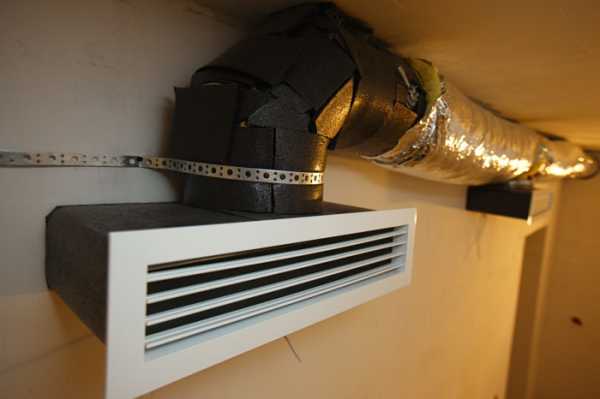

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел. Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Недостатком можно считать пересушивание воздуха, но это можно с легкостью преодолеть с помощью увлажнителя.

Водяное

Водяное отопление – это замкнутая система, применяется как в квартире, так и в частном доме. В роли теплоносителя используется вода или антифриз. Вода перемещается от источника излучения тепла к радиаторам. Температура может регулироваться термостатом автоматически или кранами вручную.

Данный вид отопления очень популярен из-за доступности теплоносителя, его можно установить самостоятельно. Это относительно недорогой вид обогрева помещения.

Недостатком является промерзание системы в случае длительного отключения. Также существуют особые требования к теплоносителю. Вода должна быть без примесей и с минимальным количеством солей. Для нагревания теплоносителя используются разные котлы: на жидком и твердом топливе, электричестве или газе.

Электрическое

Электрическое отопление – это надежный и самый простой в использовании тип отопления. Особенно такой способ рекомендуется для дома размером не более 100 м². Если дом большей площади, то такое отопление становится экономически невыгодным.

Данная схема обогрева может применяться как дополнительная на случай ремонта или отключения основной системы. Это может быть отличным вариантом для прогревания частных домов, которые используются периодически. Как отопительные приборы используются электрокотлы, электрокамины и конвекторы.

Современные технологии

Все более популярными становятся инновационные способы отопления:

Инфракрасные полы

Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.

Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.

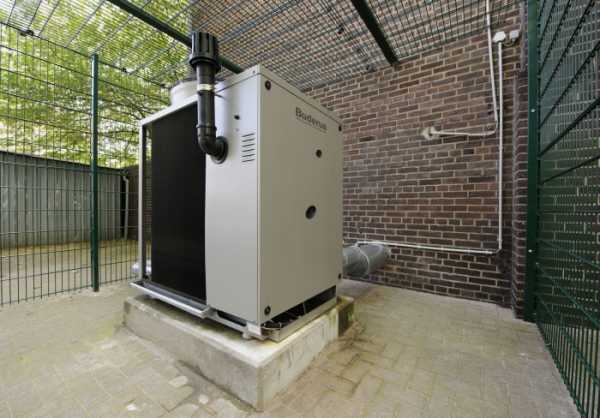

Тепловые насосы

Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.

Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.

Солнечные коллекторы

Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.

Теплоносителем могут служить масло, вода или антифриз. Однако такое отопление зависит от количества солнечных дней в году и может устанавливаться только в определенной местности.

Расчет системы водяного отопления

Прежде чем выбрать тип отопления нужно предварительно сделать расчет необходимой мощности нагревательного прибора и количество радиаторов. Правильный расчет влияет на эффективность и качество работы всей системы.

Мощность котла

Мощность котла для частного дома в 200 м². рассчитывается по следующей формуле: W=(S (площадь помещения)*Wуд (удельная мощность на 10 куб метров))/10.

Wуд зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт.

Количество радиаторов

Чтобы произвести полноценный расчет отопления важно знать количество необходимых радиаторов и секций. Зная теплоотдачу определенной секции, можно сделать расчет площади, которую она может обогреть.

Если теплоотдача одной секции равна 180 Вт, то делим эту величину на 100 и получаем 1,8 м. Если площадь дома равна 200 м², то 200 делим на 1,8 и получаем 111. Расчет показал, что 111 секций необходимо для прогревания частного дома площадью 200 м².

Грамотно рассчитав нужную мощность для обогрева помещения, можно выбрать наиболее эффективный вид отопления.

Необходимо учитывать не только цену за оборудование и монтаж, но и траты на дальнейшую эксплуатацию системы.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:

  • для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
  • для застекленного балкона – 130-170 Вт/ м²;
  • для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %.

Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Расчет воздушного отопления

При расчете системы воздушного отопления необходимо учитывать следующее: нагревание теплоносителя должно соответствовать категориям зданий, в которых подобное отопление устанавливается.
Объем расхода воздуха вычисляется по формуле:

Lb =3.6Qnp (тепловой поток)/ (C (теплоемкость теплоносителя) (t пр (темп. теплоносителя) — tв (темп. помещения)).

Температура теплоносителя рассчитывается так:
Tпр = tH (темп. на улице) + t (дельта изменения темп. в воздухонагревателе) + 0.001p (давление потока).

x-teplo.ru

схема, инструкция, фото и видео-уроки, цена

Комфортно жить, когда тепло во всех комнатах дома, поэтому отопление мансарды своими руками — вопрос достаточно популярный и актуальный. По сути, там можно использовать любые отопительные системы, которые вы используете на данный момент. Так что, отопление в чердачном помещении может быть воздушным, инфракрасным, радиаторным или же там можно смонтировать систему тёплого пола.

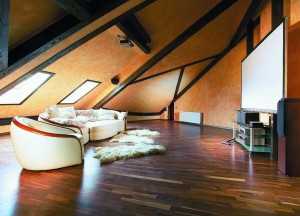

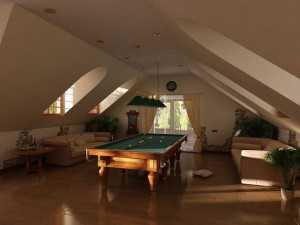

Дом с мансардой

Отопление мансарды

Стены в мансарде, как правило, наклонные

Прежде всего, давайте определимся, что мы подразумеваем под мансардой? В толковом словаре русского языка Ожегова-Шведовой это объясняется, как помещение под высокой покатой крышей на чердаке. Значит, стены, во всяком случае, половина из них, не могут быть строго вертикальными, что, естественно, затрудняет подвеску радиаторов отопления.

В этих ситуациях хорошим выходом может быть водяной или электрический тёплый пол, либо инфракрасное плёночное отопление. В этой статье, как вариант,  мы рассмотрим последний способ, а также посмотрим видео ролик на эту тему.

Расчет ИПО

Инфракрасное плёночное отопление (ИПО) в мансарде

  • Мы недаром становились  именно на этом виде отопления, потому что его можно монтировать не только на пол, но и на стены и потолок (см. фото вверху), причём это вовсе не обязательно делать в ровной плоскости. Плёнка достаточно гибкая и её можно резать на куски по специально отведенным для этого линиям (читайте также о достоинствах парового отопления).
  • Мы установим плёнку на пол, поэтому предварительно нам нужно сделать чертёж с расположением мебели, чтобы обойти эти участки. Учитывая то, что это будет нашей основной системой отопления для мансарды, ИПО должно занять от 70% до 80% всего свободного пола (для вспомогательного варианта достаточно 40%).

Инфракрасное плёночное отопление

  • Так как в качестве источника энергии будет электричество, то необходимо рассчитать сечение провода для подключения отопительной системы. Для этого нужно вычислить силу потребляемого тока: I=P/U, где I обозначает наше искомое, P – общая мощность всей инфракрасной плёнки и U – это напряжение в сети. Полученные результаты можно подставить в приведенную ниже таблицу, и вы узнаете сечение меди или алюминия, нужного в данном случае.
 Сечение для провода (мм2) Потребляемый ток (I) для меди Потребляемый ток (I) для алюминия

1,5

12A

7,5A

2,5

20A

12,5A

4,0

32A

20A

  • Давайте попробуем произвести расчет отопления для пола, размером 70м2, на котором 20м2 закрыты мебелью. Значит, находим общую мощность (при средней мощности ИПО 230Вт): P=50м2*230Вт=11500Вт или 11,5кВт.
  • Теперь можно узнать силу потребляемого тока: I=P/U=11500/220=52,27A. Этот результат говорит о том, что отопление придётся разделить на два крыла и для каждого использовать медный провод сечением 4,0 мм2 или на три крыла, используя более тонкий провод, на 2,5 мм2.

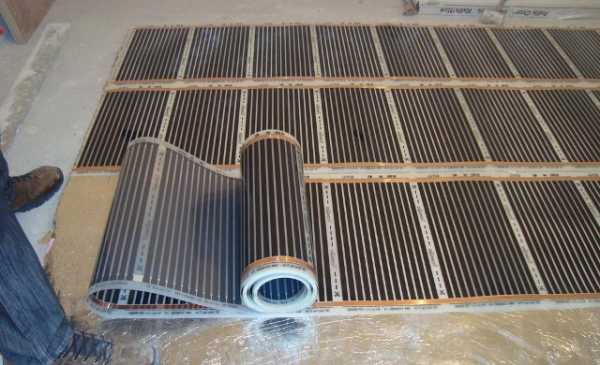

Монтаж ИПО на пол

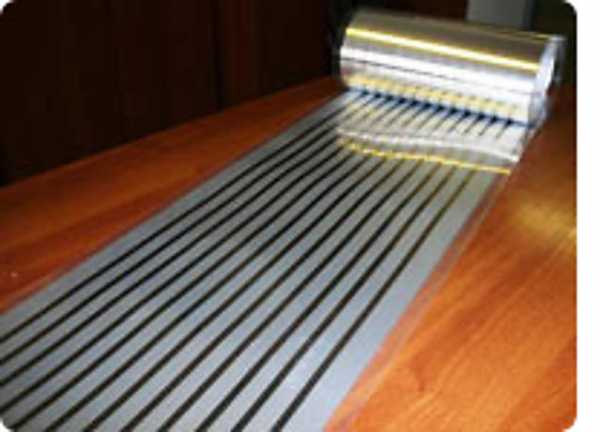

Инфракрасная плёнка

  • Допустим, у нас уже составлена схема отопления дома с мансардой, и мы высчитали место и количество инфракрасной плёнки для пола. Теперь нужно позаботиться о плоскости основания, чтобы она была ровной. Если бы это было на первом этаже дома, то вам, безусловно, предложили бы для выравнивания цементно-песочную стяжку, но так как это делается на перекрытии, то для нивелирования можно использовать ОСП (OSB), просто застелив ним пол.

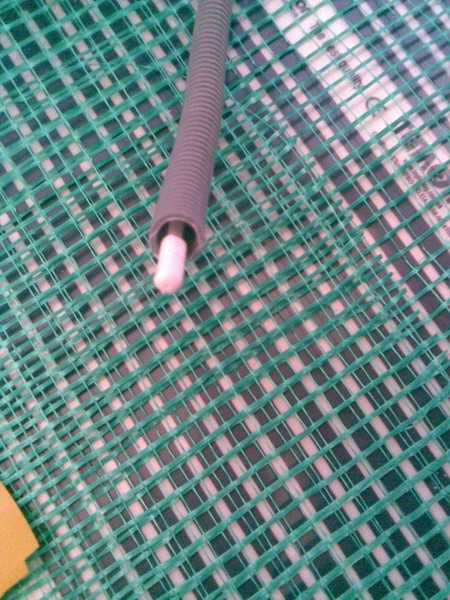

Датчик температуры на полу

  • Учитывая то, что температура пола будет регулироваться терморегулятором, нужно определить для него место на стене и подвести туда питание. Все провода запаковывайте в гофрированный гибкий кабель-канал, причём рассчитайте его так, чтобы гофры хватило на датчик, который вы установите под плёнкой.

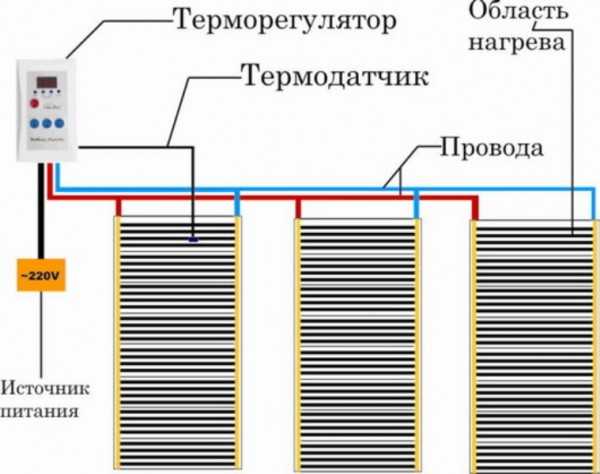

Схема подключения инфракрасного плёночного отопления

  • При монтаже инфракрасной пленки для отопления следует учитывать возможности для её разрезания, а это, как правило, могут быть куски по 250 мм или же кратные этому числу. На поверхности плёнки вы увидите токоведущие медные шины – ними нужно укладывать ИПО к основанию, а соединение отрезанных кусков производится параллельным подключением.
  • Для соединения на провода нужно надеть клеммные хвостовики – для этого провод оголяется на 8-10 мм и хвостовик к нему прикрепляется при помощи обжимника. Для соединения кусков вам понадобится иногда подключать два провода на одну клемму – процесс её фиксации остаётся неизменным. Рассчитывайте длину проводов так, чтобы их можно было спрятать под плинтус.

Изоляция соединений

  • Все места подключений нужно заизолировать и для этого просто нарежьте куски изоляции и закройте соединения сверху, а чтобы инфракрасная плёнка не разъезжалась – её следует скрепить скотчем. Там, где будет установлен датчик, в основном полу следует сделать углубление, чтобы прибор не выступал над плоскостью, как того требует инструкция. В конце концов, отопление теплыми полами порадует вас и вашу семью.

Совет. При отоплении инфракрасной плёнкой в системе тёплого пола не следует использовать дощатое покрытие или деревянный паркет, потому что они будут рассыхаться. Также не следует использовать краску, если вы закрыли ИПО панелями, потому что она растрескается от температуры. В том случае, если вы захотите закрыть ИПО керамической плиткой, вам, после монтажа кафеля, нельзя включать систему не менее 28 дней. Это мера предосторожности, потому что раствор соприкасается с токоведущими частями плёнки.

Заключение

Безусловно, цена на инфракрасную плёнку будет выше, чем на радиаторы или водяной тёплый пол, зато вы сможете легко и без особого труда решить проблему с отоплением мансарды. К тому же, ИПО можно укладывать не только на пол, что очень удобно для нестандартных помещений.

otoplenie-gid.ru

основные способы и необходимые условия

Современное проектирование не оставляет без внимания чердачные и мансардные помещения и считает их ценным жилым пространством. Очень часто пустующее помещение под крышей обустраивается под спальни, рабочий кабинет, детскую комнату или используется в качестве бильярдного зала. Именно невысокий, под скос крыши, потолок позволяет создать уютную атмосферу для отдыха.

Схема утепления кровли.

Однако чтобы эта дополнительная площадь стала жилой частью в любое время года, нужно позаботиться о ее обогреве. Не секрет, что отопление мансарды является достаточно сложной технической задачей, которая прежде всего начинается с процесса теплоизоляции крыши. Именно проведение таких работ позволит сохранить тепло и использовать помещение для круглогодичного проживания.

Утепление

Пенопласт. Использование данного материала позволяет создать отличную теплоизоляцию и сэкономить при этом немало средств. Утепление мансарды, как правило, проводится с внутренней стороны. Пенопластовые плиты укладываются между собой с 5-миллиметровым зазором. Образовавшиеся щели заливаются строительной пеной.

Данный технологический процесс рассчитан на усадку кровли, которая происходит за счет собственной тяжести, вследствие чего плиты, уложенные вплотную, могут начать напирать друг на друга. Правильно произведенная укладка с применением монтажной пены дает полную гарантию отсутствия мостиков для холода. Однако есть и отрицательные моменты использования пенопласта: его легко обживает плесень и другие грибки, поэтому использование в климате с повышенной влажностью не рекомендуется.

Сравнительные характеристики утеплителей для кровли.

Минвата. Отличительной особенностью этого материала является его низкая теплопроводность, высокие огнеупорные свойства, влагостойкость и хорошая звукоизоляция. Технология утепления практически такая же, как и с пенополистирольными плитами. Однако имеется небольшой нюанс. Для улучшения влагостойкости минваты не стоит пренебрегать дополнительными изолирующими слоями.

Пенополиуретан. Утеплитель, который очень похож на монтажную пену и после нанесения обладает теми же свойствами, что и минвата. Кроме того, имея высокую пароизоляцию и водостойкость, в дополнительных слоях не нуждается. Для нанесения потребуется специальный распылитель, плотная, закрывающая все части тела одежда и маска. Процесс много времени не занимает (500 м² за день), что позволяет достаточно быстро провести утепление мансарды.

Отопление

Предусматривается отопление мансарды еще на начальных этапах проектирования и имеется несколько способов:

  1. Подключение к уже имеющейся отопительной системе.
  2. Установка автономной системы обогрева.
  3. Камин.
  4. Система «теплые полы».

Подключение к отопительной системе

В данном случае подключение к уже действующей системе отопления заключается в дальнейшей прокладке дополнительных труб и радиаторов. Возможно, придется заменить оборудование на более мощные модели. Это касается насоса и котла. При воздушной подаче можно подключить воздуховоды к главной магистрали и вывести их на мансарду, что позволит иметь часть хорошо отапливаемого помещения.

Схема отопления частного дома.

Автономная система подачи тепла

Современные системы с автономным подводом тепла позволяют круглый год в отапливаемой комнате поддерживать требуемую температуру. Основные элементы данной системы:

  • котел;
  • вывод отработанных продуктов;
  • система для подачи воздуха;
  • трубопроводы;
  • насос;
  • радиаторы.

Схема воздушного отопления мансарды.

Основным оборудованием в автономной отопительной системе является котел, который может быть газовым, электрическим, жидкотопливным, твердотопливным или комбинированным. Перед установкой всех элементов на начальном этапе проектирования прежде всего определяется место для котла и топливо, на котором он будет производить тепло, а также путь вывода продуктов сгорания.

Очень важным моментом в устройстве системы будет выбор циркуляции, которая бывает естественной и принудительной. Естественная (гравитационная) циркуляция позволяет обходиться без насоса и при этом не будет зависеть от электричества. Однако большой диаметр трубы, обязательное соблюдение уклонов, некоторые ограничения в управлении являются ее основными недостатками. Обычно рекомендуются использовать принудительный способ циркуляции.

Необходимо правильно рассчитать мощность котла на отапливаемую комнату, что обычно входит в обязанности специалиста. Но можно этим заняться самостоятельно, так как сложных расчетов не потребуется: 1 кВт мощности котельного оборудования обогревает около 10 м² хорошо утепленной мансарды, с высотой комнаты до 3 м. Таким образом, подбирается требуемый котел без избыточной мощности, что позволит значительно экономить затраты на его эксплуатацию.

Система « Теплый пол»

Наиболее комфортными условиями температурного режима для человека является небольшая разница, около 2-3º С, между верхом и низом помещения, чего можно добиться при обогреве пола. Как правило, такая система применяется под камень или плитку, однако, благодаря современным технологиям, также приемлема в сочетании с деревянными напольными покрытиями.

Классификация теплых полов.

«Теплый пол» с использованием электричества. Данная система может быть единственным источником тепла в комнате, можно не использовать при этом традиционные радиаторы. Имеется возможность установки на любое старое покрытие. Греющие электрические кабели равномерно распределяют тепло, и таким образом уменьшаются его потери. Средний срок эксплуатации такой системы составляет около 50 лет. Закладка «теплых полов» начинается с размещения между лагами теплоизоляции, а обогревательные элементы укладываются на сетку, которая подвешена над теплоизоляцией. В месте, где присутствует пересечение лаг и кабелей, делается прорез, который защищается алюминиевой фольгой. Заканчивается технологический процесс покрытием полов финишным материалом.

«Теплый пол» с использованием водяного отопления. В данном случае потребуется использование котла, который предоставит источник горячей воды. Теплопередающими элементами в системе обогрева являются долговечные полимерные трубы. Одним из достоинств такой системы является достаточно простой монтаж, но для отопления мансарды он используется не часто.

Такая система отопления приемлема в домах, где перекрытия состоят из бетонных плит, так как получаемая дополнительная нагрузка составляет около 250…300 кг/м². Если же при разработке проекта уже была заложена такая отапливаемая мансарда, то перед прокладкой полимерных труб производится бетонная стяжка, после чего на нее укладываются нагревательные элементы, которые заливаются еще одним слоем бетона. Поверх хорошо выдержанных слоев монтируются пароизоляция и основное напольное покрытие. Не ранее чем через 20 дней рекомендуется подача горячей воды.

Еще одним неплохим вариантом отопления мансарды будет напольное водяное отопление, в котором используется подвод металлической пластины с желобом для тщательного охвата трубы. Таким образом, около 70 — 90% пола укрывается такими нагревательными элементами, которые находятся под подложкой или под основным покрытием. В данном способе отсутствует необходимость использования бетона, а повсеместное распределение тепла обеспечивается трубами, наполненными горячей водой. Такой способ чаще всего используется как дополнительное отопление.

Камин

Отдавая предпочтение камину, следует помнить о некоторых особенностях при его закладке. Если при разработке проекта не был учтен такой способ обогрева, придется укреплять пол. По той простой причине, что сам по себе камин и так имеет достаточный вес, а при топке масса его возрастает еще в несколько раз. Идеальным вариантом сделать отапливаемой мансарду будет облегченный камин, имеющий легкую конструкцию труб, либо электрокамин. Именно последний способ обогрева является безопасным и наиболее простым в эксплуатации.

kryshikrovli.ru

Как сделать отопление в доме с мансардой. Возможные варианты – Stroim24.info

Комфортно жить, когда тепло во всех комнатах дома, поэтому отопление мансарды своими руками — вопрос достаточно популярный и актуальный. По сути, там можно использовать любые отопительные системы, которые вы используете на данный момент. Так что, отопление в чердачном помещении может быть воздушным, инфракрасным, радиаторным или же там можно смонтировать систему тёплого пола.

Дом с мансардой

Отопление мансарды

Стены в мансарде, как правило, наклонные

Прежде всего, давайте определимся, что мы подразумеваем под мансардой? В толковом словаре русского языка Ожегова-Шведовой это объясняется, как помещение под высокой покатой крышей на чердаке. Значит, стены, во всяком случае, половина из них, не могут быть строго вертикальными, что, естественно, затрудняет подвеску радиаторов отопления.

В этих ситуациях хорошим выходом может быть водяной или электрический тёплый пол, либо инфракрасное плёночное отопление. В этой статье, как вариант,  мы рассмотрим последний способ, а также посмотрим видео ролик на эту тему.

Расчет ИПО

Инфракрасное плёночное отопление (ИПО) в мансарде

  • Мы недаром становились  именно на этом виде отопления, потому что его можно монтировать не только на пол, но и на стены и потолок (см. фото вверху), причём это вовсе не обязательно делать в ровной плоскости. Плёнка достаточно гибкая и её можно резать на куски по специально отведенным для этого линиям (читайте также о достоинствах парового отопления).
  • Мы установим плёнку на пол, поэтому предварительно нам нужно сделать чертёж с расположением мебели, чтобы обойти эти участки. Учитывая то, что это будет нашей основной системой отопления для мансарды, ИПО должно занять от 70% до 80% всего свободного пола (для вспомогательного варианта достаточно 40%).

Инфракрасное плёночное отопление

  • Так как в качестве источника энергии будет электричество, то необходимо рассчитать сечение провода для подключения отопительной системы. Для этого нужно вычислить силу потребляемого тока: I=P/U, где I обозначает наше искомое, P – общая мощность всей инфракрасной плёнки и U – это напряжение в сети. Полученные результаты можно подставить в приведенную ниже таблицу, и вы узнаете сечение меди или алюминия, нужного в данном случае.
 Сечение для провода (мм2) Потребляемый ток (I) для меди Потребляемый ток (I) для алюминия

1,5

12A

7,5A

2,5

20A

12,5A

4,0

32A

20A

  • Давайте попробуем произвести расчет отопления для пола, размером 70м2, на котором 20м2 закрыты мебелью. Значит, находим общую мощность (при средней мощности ИПО 230Вт): P=50м2*230Вт=11500Вт или 11,5кВт.
  • Теперь можно узнать силу потребляемого тока: I=P/U=11500/220=52,27A. Этот результат говорит о том, что отопление придётся разделить на два крыла и для каждого использовать медный провод сечением 4,0 мм2 или на три крыла, используя более тонкий провод, на 2,5 мм2.

Монтаж ИПО на пол

Инфракрасная плёнка

  • Допустим, у нас уже составлена схема отопления дома с мансардой, и мы высчитали место и количество инфракрасной плёнки для пола. Теперь нужно позаботиться о плоскости основания, чтобы она была ровной. Если бы это было на первом этаже дома, то вам, безусловно, предложили бы для выравнивания цементно-песочную стяжку, но так как это делается на перекрытии, то для нивелирования можно использовать ОСП (OSB), просто застелив ним пол.

Датчик температуры на полу

  • Учитывая то, что температура пола будет регулироваться терморегулятором, нужно определить для него место на стене и подвести туда питание. Все провода запаковывайте в гофрированный гибкий кабель-канал, причём рассчитайте его так, чтобы гофры хватило на датчик, который вы установите под плёнкой.

Схема подключения инфракрасного плёночного отопления

  • При монтаже инфракрасной пленки для отопления следует учитывать возможности для её разрезания, а это, как правило, могут быть куски по 250 мм или же кратные этому числу. На поверхности плёнки вы увидите токоведущие медные шины – ними нужно укладывать ИПО к основанию, а соединение отрезанных кусков производится параллельным подключением.
  • Для соединения на провода нужно надеть клеммные хвостовики – для этого провод оголяется на 8-10 мм и хвостовик к нему прикрепляется при помощи обжимника. Для соединения кусков вам понадобится иногда подключать два провода на одну клемму – процесс её фиксации остаётся неизменным. Рассчитывайте длину проводов так, чтобы их можно было спрятать под плинтус.

Изоляция соединений

  • Все места подключений нужно заизолировать и для этого просто нарежьте куски изоляции и закройте соединения сверху, а чтобы инфракрасная плёнка не разъезжалась – её следует скрепить скотчем. Там, где будет установлен датчик, в основном полу следует сделать углубление, чтобы прибор не выступал над плоскостью, как того требует инструкция. В конце концов, отопление теплыми полами порадует вас и вашу семью.

Совет. При отоплении инфракрасной плёнкой в системе тёплого пола не следует использовать дощатое покрытие или деревянный паркет, потому что они будут рассыхаться. Также не следует использовать краску, если вы закрыли ИПО панелями, потому что она растрескается от температуры. В том случае, если вы захотите закрыть ИПО керамической плиткой, вам, после монтажа кафеля, нельзя включать систему не менее 28 дней. Это мера предосторожности, потому что раствор соприкасается с токоведущими частями плёнки.

Заключение

Безусловно, цена на инфракрасную плёнку будет выше, чем на радиаторы или водяной тёплый пол, зато вы сможете легко и без особого труда решить проблему с отоплением мансарды. К тому же, ИПО можно укладывать не только на пол, что очень удобно для нестандартных помещений.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

Отопление и утепление мансарды: варианты и рекомендации специалистов

Надстройка еще одного уровня дома, переоборудование чердачного помещения – это самые распространенные варианты решения жилищной проблемы на ограниченной площади. Создание в мансарде благоприятного микроклимата в техническом аспекте является задачей довольно сложной. Главная причина в том, что дополнительные «квадраты» находятся под крышей. Именно через нее происходит повышенный теплообмен, так как горячий воздух по известному закону стремится вверх. Да и продувается эта часть строения более интенсивно. Это и определяет специфику отопления мансарды. Какие существуют технологии ее обогрева?

1. Утепление

Одна из самых простых и относительно дешевых методик. Слой теплоизоляции монтируется изнутри, а в качестве материала наиболее часто используются пенополистирольные плиты. Их крепление имеет свою особенность, обусловленную жесткостью образцов. Необходимо учитывать естественную усадку древесины. Применительно к мансарде это главным образом относится к стропильным ногам. Чтобы избежать в дальнейшем деформации теплоизоляционного слоя, плиты крепятся с зазором порядка 5 мм. Стыки между ними герметизируются монтажной пеной – самая удобная и эффективная методика.

Если судить по переписке на форумах соответствующей направленности, то при качественном утеплении мансарды дополнительное отопление может вообще не понадобиться. Разве что обогрев в сильные морозы. И то, не факт.

При таком способе утепления желательно регулировать влажность в мансарде. При ее повышенном значении на пенополистироле развиваются грибок и плесень, которые постепенно перейдут на облицовку стен и потолка.

Минваты для утепления мансарды используются реже. Основная причина – необходимость обеспечения качественной гидроизоляции поверхностей, так как все разновидности продукции данной группы гигроскопичны. То есть впитывают жидкости.

Пенополиуретан. Это напыляемая теплоизоляция. Ее эффективность, при грамотном подходе, максимальная. Трудности в том, что необходимо приобрести соответствующее оборудование или пригласить специалистов со своим. А это – дополнительные расходы. Есть и еще один негативный момент – низкая ремонтопригодность. Если плиты (маты) заменить достаточно просто, то с полиуретаном, который схватывается с основой намертво (приклеивается), гораздо сложнее.

Что учесть. Один из самых сложных вопросов – выбор оптимальной толщины утеплителя. Во-первых, этот слой (плюс облицовка) скрадывает полезную площадь мансарды. Во-вторых, мало кто учитывает такой фактор, как положение точки росы. Неграмотный расчет параметров теплоизолятора может привести к тому, что влага будет конденсировать в помещении. Как результат – постоянная сырость в мансарде со всеми вытекающими «прелестями».

2. Установка радиаторов

Они включаются в общедомовую систему отопления. В принципе, ничего особо сложного нет. Но есть ряд нюансов, о которых следует знать.

  • Хватит ли мощности котла, чтобы он не работал на пределе возможностей при дополнительной нагрузке в виде мансарды? Иначе отопительный прибор долго не выдержит. А замена на новый агрегат – перспектива также не из приятных. Во-первых, стоит подобное оборудование дорого. Во-вторых, встанет вопрос, что делать с котлом б/у.
  • Скорее всего, понадобится установка еще одного насоса или приобретение более мощного. То же самое – куда девать старый, который в рабочем состоянии? А решать проблему с перекачивающим устройством придется, так как мансарда – это не только увеличение протяженности трассы, но и подъем теплоносителя на высоту.

3. Установка в мансарде небольшого котла

Встречаются и такие рекомендации, потому стоит разобраться, насколько это целесообразно.

  • Значительные расходы на теплогенерирующее оборудование.
  • Сложности с выбором места для его установки.
  • Придется делать проходы в кровле (стене) для вывода трубы.
  • Такое решение возможно лишь при бетонном перекрытии.

Вряд ли данную методику можно считать приемлемой. Только как исключение. Например, если именно в мансарде планируется установить общедомовой котел. Кстати, и вариант с камином для этого помещения не самый лучший, если только речь не идет о его электрическом аналоге. Основная причина – массивность такого отопителя.

alfatep.ru

способы и сравнение их эффективности

Мансарда – помещение чердачного типа в жилых домах. Проведение инженерных коммуникаций и отопление мансарды – необходимые условия для комфортного использования помещения в качестве спальни, игровой комнаты, детской, кабинета.
Система отопления мансарды решает ряд задач:

  • поддерживает стабильную положительную температуру в холодное время года;
  • не допускает промерзания помещения;
  • препятствует образованию наледи и снижению эксплуатационных характеристик строительных и отделочных материалов.

Правильно сконструированное отопление мансарды в доме потребляет минимальное количество энергии, не повышает ее расход в отопительный сезон, позволяет регулировать температуру в помещении и отвечает за здоровый микроклимат.

Отопление мансарды: современные способы

Существует несколько способов отопления мансарды в бане и загородном доме. Первый из них – подключение к общей котельной коттеджа. На чердаке проводится трубопровод, устанавливаются радиаторы, по которым циркулирует теплоноситель – вода, нагреваемая в котельной. При выборе оптимального способа прогрева помещения, рекомендуется учесть следующие недостатки водяной системы отопления мансарды:

  • Возрастает нагрузка на котел: если изначально он не был рассчитан на обогрев чердака, то температура в других комнатах упадет, а расход топлива – вырастет.
  • Чердак удален от котла: теплоноситель доходит до мансарды с пониженной температурой, уже отдав тепло другим помещениям. Это снижает эффективность отопления мансарды, либо приводит к необходимости установки большого количества радиаторов.

Второй способ — «теплый пол».
Под напольное покрытие по всей площади пола прокладывается греющий кабель, подключаемый к электросети. Температура регулируется при помощи контроллеров, есть возможность запрограммировать работу системы отопления мансарды: она автоматически будет включаться в нужные часы, или при понижении температуры до установленного минимума. Но «теплые полы» имеют свои недостатки. Их установка требует серьезных временных и финансовых затрат: придется полностью перестилать полы, подбирать пожаробезопасные материалы с высоким коэффициентом отдачи тепла, например, натуральный камень. Для работы нужно постоянное подключение к электросети, потребляется много электроэнергии, в отопительный сезон счета от энергосбытовых компаний резко вырастают. Это дорогостоящее решение, сложное в исполнении и обслуживании.
Поэтому владельцы загородных коттеджей признают, что экономным способом отопления мансарды является автономная система. Принцип работы воздушного отопления мансарды в доме следующий: обогреватель нагревает поступающий в него воздух и нагнетает его в помещение при помощи вентилятора. Прогретые воздушные массы циркулируют, равномерно отдавая тепло полу и стенам. На чердаке быстро устанавливается положительная температура. Дополнительно из воздуха удаляется лишняя влага, поднимающаяся со всего дома и скапливающаяся на чердаке. Строительным материалам не грозит отсыревание или промерзание при резком падении температуры. Увеличивается срок службы теплоизоляции кровли. Чтобы воздушное отопление не создавало нагрузку на электросеть, выбираются устройства, работающие на солнечной энергии.

Преимущества использования солнечной энергии для отопления мансарды

  1. Автономность.
    Отопительное оборудование, работающее на солнечной энергии, не требует подключения к электросети ил использования другого топлива.
  2. Простота монтажа.
    Изделия устанавливаются на стенах или на крыше. Монтаж простой и быстрый, не требуется получение сложной проектной документации.
  3. Эффективная работа.
    Устройства поддерживают положительную температуру мансарды на протяжении осенне-зимнего периода.

Отопление мансарды с помощью солнечной энергии применяется в жилых домах в США, Канаде, России, странах Европы и СНГ.

solarfox-energy.com
