Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
Радиаторы – передают энергию воздуху.
Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.

Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

Краны шаровые – два режима работы «открыл-закрыл».
Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
Клапаны дух-трех-ходовые – автоматические регуляторы потока.
Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.

Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
Пеллеты – «автоматизированые дрова», удобней, но дорого.
Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.

С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.

Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

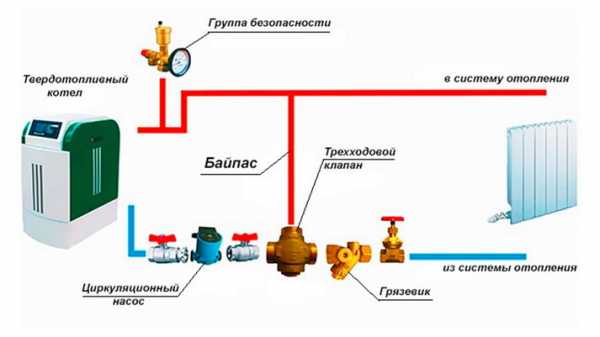

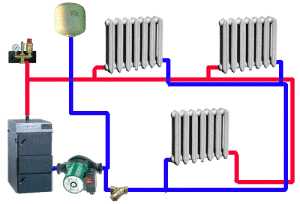

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.

Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.

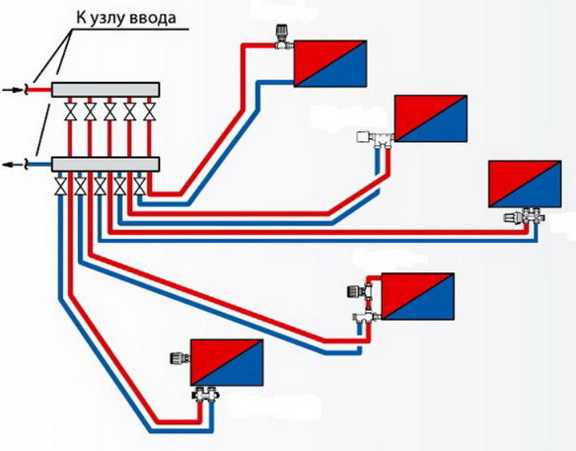

Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.

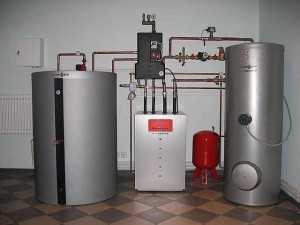

Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

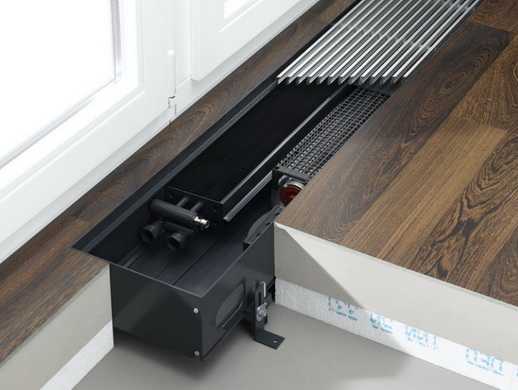

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

teplodom1.ru

как провести монтаж, документы для подключения к системе, договор с компанией

При строительстве частного дома встают перед выбором наиболее экономичной системы обогрева помещений.

Многие владельцы отдают предпочтение центральному отоплению, при котором тепловая энергия к потребителю направляется из независимой котельной.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Особенности центрального отопления в частном доме

Договор о возможности предоставления тепловой энергии, заключаемый между поставщиком в лице главной котельной и собственником частного дома (потребителем), является достаточным основанием для подключения к центральной теплосети. Существует три вида схем для соединения потребителя с основной котельной:

Независимое подключение, при котором в качестве котла используется теплообменник. Подобная схема применяется в случаях необходимости недопущения повышения давления в системе обогрева, предусмотренной конструкцией строения.
Зависимое прямоточное подключение.
Комбинированная схема предусматривает подачу смешиваемой воды посредством специального элеватора.

Независимо от избранного вида, нельзя начинать работы без оформления сопровождающей документации. Разрешение выдаётся определёнными органами государственного управления.

Порядок оформления документации для подключения к системе

Использование в частном доме центрального отопления требует предварительного согласования в определённых инстанциях. Процесс оформления состоит из следующих этапов:

соответствующие органы местного управления принимают решение о допустимости установки системы центрального отопления по конкретному адресу;
поставщик обязан по запросу п

ogon.guru

Как правильно провести отопление в частном доме: на примере водяной системы

Содержание статьи:

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Циркуляция – это краеугольный камень водяного отопления

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

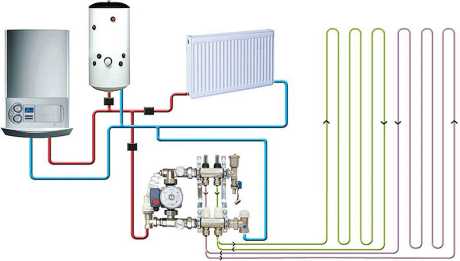

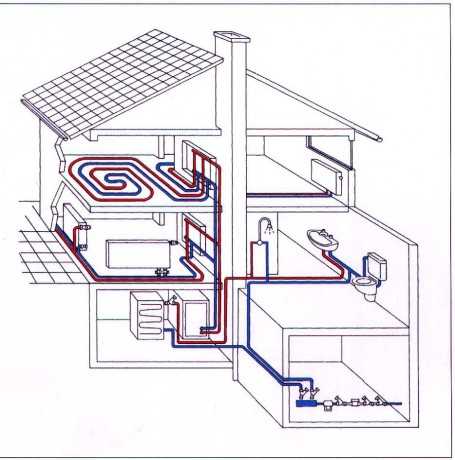

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.
Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.
Вспомогательное оборудование. Для нагнетания воды в трубах применяются циркуляционные насосы. Запорно-регулирующая арматура (краны, клапаны, термоголовки) позволяет сбалансировать теплоотдачу, качественно распределить тепло по дому. Расширительные баки нужны, чтобы в случае необходимости снять избыточное давление. В закрытых системах для контроля давления используют сбросные клапаны.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

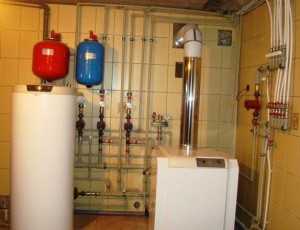

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

Как монтируют трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

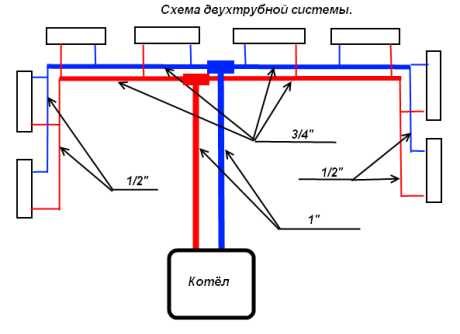

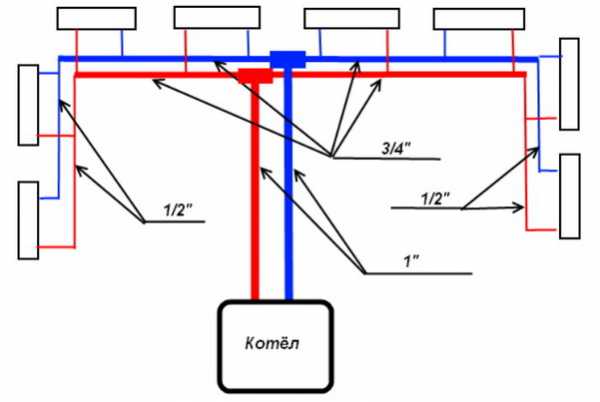

На данной схеме указана распространённая для частных домов градация диаметров

Выбор материала для труб отопления

Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

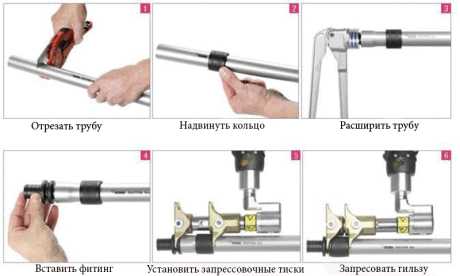

Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы

Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

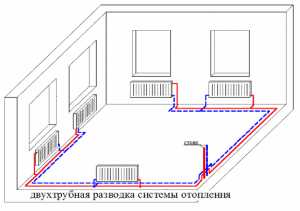

Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

В зависимости от способа обвязки эффективность радиатора будет меняться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

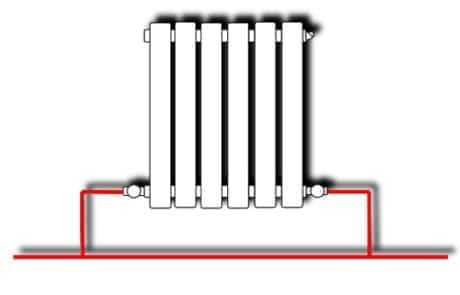

Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

Видео: схема отопление частного дома своими руками

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Как сделать отопление в частном доме

Проектирование отопления

Строительство загородного дома — дело серьезное и трудное. Много хлопот, много времени уходит, много средств, но мы стремимся даже за городом вдали от плодов цивилизации жить достойно, комфортно, не считая себя обделенными. Поэтому не только сам дом, его объем, форма конструкции, количество комнат и подсобных помещений имеют большое значение. Необходимо учитывать и все известные инженерные сооружения. Поэтому вопрос, как правильно сделать отопление в частном доме, сегодня звучит очень актуально.

Необходимо сразу же отметить, что отопление — достаточно затратная часть выделенного на строительство дома бюджета. Практика показывает, что оно требует до 20% от всех затраченных денег, поэтому можно сказать, что данная система является не только дорогой, но и достаточно сложной.

Конечно, можно избежать больших финансовых затрат, если обойтись более простыми способами обогрева помещений. И выбор здесь достаточно широкий. К примеру, можно установить в каждой комнате электрические обогреватели, подобрав их по мощности, обеспечивающей нормальное проживание.

Отопление бревенчатого дома

Можно установить электрические конвекторы — отличный вариант. Но учтите один момент, который касается подачи электроэнергии в загородные поселки. Отключение света здесь — дело обычное, особенно зимой, так что рассчитывать на электричество не стоит.

Есть вариант с установкой камина или печки, которые можно топить различными видами топлива. К примеру, дровами, углем, соляркой, газом и тем же электричеством. Но опять-таки, газ — это роскошь, которая есть не во всех поселках. С соляркой много проблем, поскольку придется организовывать подачу по трубопроводу и обеспечивать надежное ее хранение.

Проще всего с дровами и углем, но и здесь много недочетов. Чтобы поддержать необходимую температуру в комнатах, придется постоянно подкладывать топливо в топку, сохраняя огонь, а это не очень удобно.

Поэтому идеальный вариант — это водяное отопление с установкой радиаторов и котла. И тут же возникает вопрос, как сделать водяное отопление, чтобы дом прогревался равномерно, даже если в нем несколько этажей.

Схемы отопления частного дома

Начнем разбор водяного отопления с его схем и сразу определим, что существует всего лишь две схемы:

Одноконтурная;
Двухконтурная.

В чем их отличия друг от друга? Во-первых, сразу отметим, что первый вариант лучше всего использовать только для одноэтажных строений. А вот второй подойдет для любых загородных домов.

Однотрубная схема отопления

Однотрубная система отопления самая простая и малозатратная. Здесь все очень просто. Труба, по которой будет двигаться теплоноситель, отходит от отопительного котла и последовательно соединяет все отопительные радиаторы. После этого она возвращается в котел. Круг замкнут, то есть, движение теплоносителя происходит по замкнутому циклу.

Хорошая схема, в который есть один достаточно важный нюанс, а точнее сказать, минус. В такой системе, которая установлена в последовательном порядке, радиаторы, находящиеся ближе к котлу, будут всегда иметь более высокую температуру, чем те, которые расположены дальше. То есть, воздух в дальних комнатах будет всегда прохладнее. Конечно, на это можно посмотреть и с другой стороны, ведь в семье живут разные люди, для которых прохлада даже зимой — это блаженство.

Двухтрубная система отопления

Двухтрубная система более сложная, к тому же, сооружая ее, придется раскошелиться. От котла отводится сразу две трубы. По одной теплоноситель поднимается вверх к отопительным батареям, по другой возвращается в котел. Вроде бы, то же самое, что и в первом случае, только радиаторы установлены не последовательно. А как?

Схема такова. От котла отводится труба, по которой горячая вода поднимается вверх. Эту трубу обычно выводят в чердачное помещение, где производится разводка. То есть, на каждую батарею отпускается своя индивидуальная труба. Теперь понятно, что все радиаторы будут иметь одинаковую температуру.

Далее от каждого радиатора делается отвод, который подсоединяется к трубе с названием «обратка». Именно по ней теплоноситель возвращается обратно в котел. Обратка проходит по всем комнатам, где установлены радиаторы отопления. Ее обычно укладываю под пол или скрывают в стены. Если такой возможности нет, то можно ее прикрепить к стеновой поверхности.

В этой схеме, как показывает практика, необходимо правильно сделать разводку отопления труб, расположенных на чердаке. Поэтому специалисты рекомендуют устанавливать коллектор отопления. Что это такое?

Это специальное приспособление, которое позволяет регулировать подачу теплоносителя на каждый радиатор. Состоит он из конструкции труб, где основной выступает труба диаметром 50 миллиметров, в нее входит труба подачи горячей воды. Обязательно устанавливается между ними запорное устройство, к примеру, вентиль.

От этой трубы отходят трубы, соединяющиеся с радиаторами. Здесь также устанавливается запорная арматура на каждый контур. Такая система позволяет контролировать и регулировать температуру в каждой отдельной комнате.

Тупиковая система отопления

Есть еще одна схема, которую специалисты используют не всегда. Она называется «тупиковой». В ней вышедшие из котла трубы ведут параллельно. От каждого контура проводятся к батареям два отвода: один к верхнему входу — это труба с горячей водой, второй к нижнему входу — к обратке. Очень экономичная схема, работает хорошо, но не прижилась.

Нюансы водяного отопления

Отопление в доме

На что необходимо обратить внимание при проведении монтажа отопительной системы? В первую очередь придется определиться с видом. Существует два вида, которые отличаются друг от друга только наличием циркуляционного насоса.

Если в схеме отопления его нет, то это самотечная система. Чем она выгодна, и какие имеет недостатки?

Во-первых, это дешевый вариант.
Во-вторых, нет необходимости использовать электроэнергию для работы насоса.
В-третьих, можно применять любой вид котла.

А вот недостатков у этой схемы чуть больше:

низкий коэффициент полезного действия, а значит, эффективность работы системы ниже.
неравномерное распределение теплоносителя.
более затратное мероприятие, потому что придется устанавливать расширительный бак и использовать металлические трубы. А металл стоит дороже пластика, плюс газосварочные работы, которые стоят тоже не дешево.

Многие могут задать вопрос, почему необходимы металлические трубы? Все дело в том, что при такой системе придется подавать теплоноситель с большей температурой, а пластик ее может не выдержать. Особенно это касается участка около котла.

С циркуляционным насосом все по-другому. Это более эффективный способ распределения горячей воды по всей системе отопления. К тому же, можно уменьшить потребление топлива за счет равномерной подачи тепла. А это уже экономия. Сюда можно добавить и тот факт, что диаметр используемых труб можно сократить. К примеру, в систему с естественной циркуляцией необходимо установить трубы для разводки диаметром 25 миллиметров, для стояка 32 миллиметра. В принудительной системе соответственно 20 и 25. Тоже экономия.

Отопление «теплый пол»

Система «теплый пол»

Можно ли использовать данный вид как основной? Да. Сегодня все специалисты в один голос утверждают, что «теплый пол» — это очень эффективная схема. Она не только малозатратна и проста в монтаже и эксплуатации, но и экономична. К тому же, с ее помощью можно создать внутри помещений очень комфортные условия, которые хорошо влияют на здоровье и самочувствие человека.

Отсутствие конвекции, всегда теплые полы, по которым можно ходить босиком, отсутствие необходимости покрывать их дорогостоящими коврами и постоянно их чистить.

Во всех отношениях это сегодня самый эффективный вид отопления в частных домах. К тому же, система «теплый пол» может быть уложена практически под любые напольные материалы — будь-то керамическая плитка, паркет или ламинат.

Здесь важно принять во внимание коэффициент пропускной способности тепла полового покрытия. К примеру, у плитки он выше, значит, нет необходимости использовать мощную систему. У деревянных полов он меньше, поэтому стоит принять это во внимание и установить более частые контуры, тем самым повысив теплоотдачу системы.

Важное условие — это точно подобрать схему и правильно провести монтаж. Любая, пусть даже маленькая, ошибка приведет к тому, что отопление работать будет плохо. Поэтому рекомендации специалистов придется принять во внимание, если все работы будут проводиться своими руками.

Заключение

Утепляем дом

Итак, отвечая на вопрос, как правильно делать отопление в частном доме, можно прийти к следующему заключению. Самое важное — правильно подойти к выбору схемы, если дело касается водяного отопления. Но учтите, что в таком деле, как монтаж отопительной системы в загородном доме, мелочей не бывает. Здесь важно все: и тип отопительного котла, и вид радиаторов, и используемые в схеме трубы, и запорная арматура, и даже тип топлива, на котором будет работать котел. Ведь даже от этого будет зависеть бюджет. Почему?

Судите сами. Если используется жидкое топливо, то под него придется устраивать отдельное помещение для хранения солярки. И здесь нужно придерживаться противопожарных норм. Если будет использоваться уголь или дрова, то их также придется хранить или под навесом, или в отдельно стоящем помещении. То есть, с такими видами топлива проблем больше.

Как правильно провести отопление в частном доме: на примере водяной системы

Как правильно провести отопление в частном доме: теория и практика
