Перегородки в каркасном доме своими руками – Установка каркасных перегородок в доме своими руками. |

Установка каркасных перегородок в доме своими руками. |



Каркас внешних стен в каркасном доме представляет собой конструкцию из вертикальных стоек и горизонтальных элементов, которые используются для повышения общей прочности дома. Перегородки в каркасном доме изготавливаются по аналогичному принципу, при этом параметры конструкции должны быть идентичными, как и у вешних стен каркасного дома.

Когда разрабатываются внутренние стены каркасного дома, стоит особое внимание уделять параметрам звуковой изоляции. При этом стоит помнить о том, что внутренние перегородки в дальнейшем будут испытывать дополнительную нагрузку (монтаж бытовой техники, подвешивание мебели и декоративных элементов на стену).

Устройство перегородок

Каркасные перегородки в деревянном доме представлены большим разнообразием вариантов исполнения. Конструкции каркасных стен универсальны за счет различных типов монтажа и используемых материалов.

Стены на мансарде дома.

Виды перегородок

Межкомнатные перегородки каркасного дома можно подразделить на несколько видов:



• Стационарные перегородки представляют собой деревянные вертикальные стойки, которые наполняются звукоизолирующим материалом и обшиваются любым отделочным материалом. Перегородки образуют модульную систему и могут устанавливаться в любом месте.

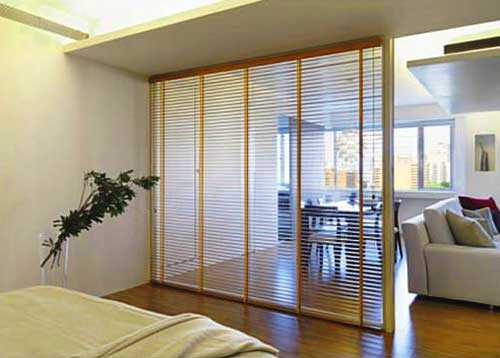

• Раздвижные перегородки отличаются наличием специального роликового механизма, который способствует передвижению полотна в любом направлении при необходимости. Раздвижные перегородки в доме подразделяют на радиусные, подвесные и складные.
• Трансформируемые перегородки. Внутренние перегородки в каркасном доме данного типа представляют собой более современную разновидность раздвижных перегородок. Главная особенность конструкции – при необходимости все секции можно компактно сложить и убрать в специальное парковочное место, экономя при этом свободное пространство в комнате.
• Каркасные перегородки в брусовом доме мобильного типа. Главное преимущество такой конструкции заключается в том, что она легко перемещается, за счет чего можно быстро и без проблем разделять пространство в доме на нужные функциональные зоны.

Несущие перегородки

На заметку

Несущие перегородки в каркасном доме в отличие от обычных конструкций, описанных выше, выполняют сразу две функции – не только ограждающую, но и несущую.

К несущим перегородкам при строительстве предъявляются особые требования — устройство перегородок в каркасном доме предусматривает использование досок 50 на 100 мм. Использование досок меньшей толщины нецелесообразно из-за того, что толщина утеплителя каркасного дома и материала для звуковой изоляции в плитах в основном составляет 50 мм.

Монтаж

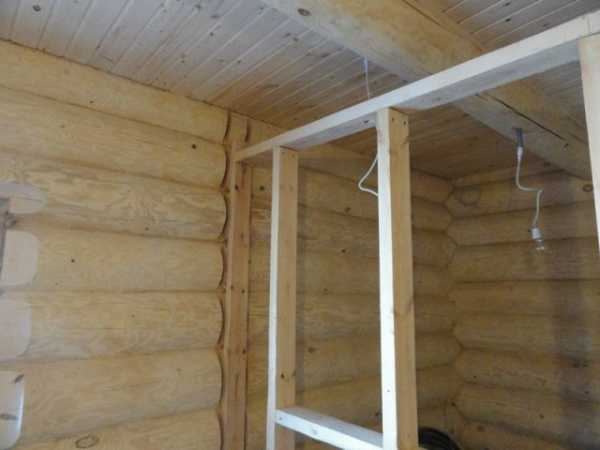

Процесс монтажа перегородки в каркасном доме своими руками не представляет особых сложностей, особенно для людей, которые уже соорудили каркас для наружных стен собственными силами.

Стены внутри каркасного дома.

Возведение перегородок включает в себя следующие этапы строительства:



1. Перед началом работ в обязательном порядке рисуется чертеж или эскиз будущей перегородки, на котором отображаются все узловые соединения будущего каркаса.
2. На основе составленного чертежа подготавливаются заготовки, которые будут применяться в процессе возведения каркасной конструкции. На верхней и нижней части направляющих у каркаса выпиливаются пазы. В дальнейшем в пазы будут монтироваться вертикальные стойки, на них будут устанавливаться распорки и горизонтальные балки, если они предусмотрены в конструкции каркаса.
3. Соблюдайте главное правило – ширина всех стоек и направляющих горизонтального и вертикального типа должна быть примерно одинаковой.
4. На пол и потолок в каркасном доме в обязательном порядке наносится разметка, которая упростит процесс монтажа всех элементов конструкции.
5. Все пазы горизонтальных направляющих для вертикальных стоек располагаются точно друг напротив друга.
6. Расстояние между вертикальными стояками подбирается таким образом, чтобы оно соответствовало толщине используемого звукоизоляционного или утеплительного материалы, который в дальнейшем будет укладываться внутрь каркаса.
7. Если в перегородке будет присутствовать дверной проем, на нижнем отрезке в данном участке направляющая не прокладывается. Ширина отрезка соответствует ширине дверного проема.
8. Боковые стойки, если они будут находиться у поверхности стены, должны монтироваться между направляющими с натягом, такая методика установки позволит увеличить жесткость всей конструкции.
9. Все вертикальные стойки должны входить в сделанные ранее пазы максимально плотно. Не используйте для сопряжения специальный инструмент, в ином случае высока вероятность повреждения структуры дерева.
10. Зафиксировать стойки можно путем установки монтажных уголков, крепление в данном случае производится с помощью саморезов. При отсутствии металлических уголков крепление производится путем использования обычных гвоздей.
11. По окончанию сбора каркаса можно производить зашивку поверхности. Использовать можно любой материал, который есть в наличие. Лучше всего подходит OSB, фанера, ДСП, ДВП, гипсокартон.
12. При необходимости производится утепление внутренних стен каркасного дома, на этом же этапе прокладываются инженерные сети внутри стен.
13. Как только все работы внутри каркаса заканчиваются, перегородка обшивается материалом с другой стороны.

Устройство стен в каркасном доме.

Примыкание с наружной стеной

Монтаж перегородок каркасного дома требует стыковки с каркасом внешней стены и для этого используется специальный узел. На стойку перегородки, которая прилегает к наружной стене, набивается дополнительная доска. В результате доска оказывается в одной плоскости с внутренними вертикальными стойками внешних стен. Соблюдение указанного правила позволяет производить монтаж внутренних деталей в сип-доме без образования пустого пространства и зазоров в том месте, где перегородка примыкает к наружной стене.

Учет усадки дома при монтаже

Сделать перегородку в каркасном доме может самостоятельно каждый домовладелец, вне зависимости от вида конструкции, особенностей дома и его планировки. Если в каркасном доме или из газобетона монтаж производится без особых правил, то в домах из материалов, которые со временем дают усадку всей конструкции, производить установку перегородок стоит только после окончания процесса усадки несущих конструкций.

На заметку

Если дождаться процесса окончания усадки невозможно из-за ограниченных сроков сдачи объекта, можно заранее предусмотреть небольшие зазоры в конструкции. В дальнейшем данные зазоры будут устранены в процессе усадки дома.

Пирог каркасной конструкции

Как уже говорилось выше, каркасные перегородки в доме из бруса преимущественно исполняют роль зонирования внутреннего пространства, позволяют обустроить комнаты и технические помещения в доме в зависимости от потребностей проживающих.

Для того, чтобы перегородки также создавали комфортные условия для проживания, производятся работы по утеплению, звуковой и паровой изоляции помещения. Пирог перегородки каркасного дома может иметь различное наполнение в зависимости от преследуемой цели.



Устройство внутренней стены.

Утепление

Утепление перегородок каркасного дома можно производить с помощью плит пенопласта, пеноизола или обычной минеральной ваты. Материал закладывается внутрь конструкции после того, как был возведен основной каркас конструкции и закреплена обшивочная стена с одной стороны.

Необходимость утепления перегородки продумывается еще на этапе составления чертежа или эскиза. Толщина перегородок в каркасном доме в данном случае должна соответствовать толщине теплоизоляционного слоя. Соблюдение указанных требований позволяет минимизировать сложности во время выполнения работ, а также избежать перерасхода строительных материалов в процессе.

Пароизоляция

Пароизоляция перегородок каркасного дома может быть выполнена с помощью следующего сырья:

Пароизоляция перегородок.

1. Полиэтиленовая пленка. Материал отличается дешевизной, при этом монтаж производится быстро без использования специальных инструментов. Для того, чтобы надежно закрепить материал в стене, можно использовать обычную клейкую ленту. Желательно выбирать для выполнения работ материал повышенной прочности, который измеряется в мкг.
2. Диффузная мембрана. Главная особенность данного материала заключается в том, что он может изменять скорость проникновения молекул воды через мембрану. Устройство каркасной перегородки в брусовом доме с помощью мембраны необходимо в том случае, если существует высокая вероятность попадания влаги внутрь стен каркасной конструкции. В случае, если влажность внутри перегородки повысится, материал самостоятельно расширится, в результате чего молекулы воды будут пропущены в помещение. Удаление лишней влаги производится с помощью специального вентиляционного зазора, который делается между отделочным материалом и мембраной.
3. Пароизоляционная мембрана. Выделяют несколько видов подобной конструкции в зависимости от типа используемой конструкции. При использовании мембраны необходимо обеспечить качественную герметизацию. Добиться этого можно с помощью мастики, армированной клейкой ленты и скотча.

Звукоизоляция

Шумоизоляция перегородок в каркасном доме производится с помощью минеральной ваты или базальтового волокна. Материал укладывается внутрь каркасной конструкции.

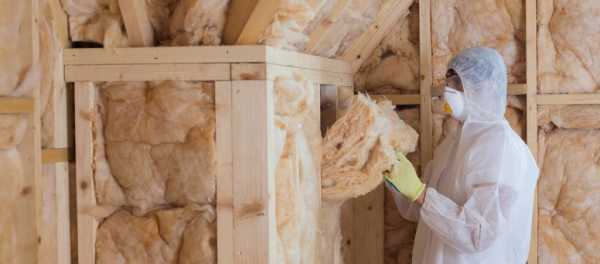

Монтаж утеплителя в стены.

Звукоизоляция перегородок в каркасном доме позволит добиться тишины в определенных комнатах. В основном минеральная вата используется при строительстве перегородок и внутренних стен в спальне и детской комнате. В случае, если используется дощатая конструкция, звукоизоляционный материал укладывается между разными слоями досок. Толщина внутренних стен каркасного дома напрямую зависит от используемого материалы для звуковой изоляции.



Отделка

При возведении перегородок, многие задаются вопросом, чем обшить внутренние стены каркасного дома. На самом деле особых требований к выбору отделочного материала нет. Отделка перегородок может осуществляться с помощью обоев, декоративной штукатурки, краски, блок-хауса и прочих материалов. Каркасный дом дает огромное пространство для творчества. Стены и перегородки не нуждаются в дополнительном выравнивании.

Перегородка может быть выполнена в общем стиле комнаты, в которой она используется, либо контрастировать с интерьером, создавая цветовой акцент. Перегородка в каркасном доме позволит выгодно зонировать пространство в помещении и разделить его на функциональные зоны. При проведении работ важно придерживаться правил и заранее составить эскиз, тогда монтаж не будет сопровождаться трудностями, справиться с ним сможет и начинающий строитель.

1karkasnydom.ru

Межкомнатные перегородки в каркасном доме: монтаж и теплоизоляция

Межкомнатные перегородки в каркасных домах выполняют функцию разделителя пространства и шумоизоляции, а также служат опорой для перекрытия. Эти элементы входят в домокомплекты, изготавливаемые на заводах, и бывают двух типов – с дверным проемом и без. Но при необходимости можно возвести дополнительные стены как в процессе строительства, так и на этапе эксплуатации. Изучите, из чего и как это правильно сделать.

Возведение внутреннего каркаса дома

В каркасном строительстве не используют кирпич и блочные материалы, так как это значительно утяжеляет конструкцию. Проще всего сделать своими руками каркасные перегородки. Их обычно сооружают из того же материала, который использовался при строительстве дома. Например, если внешний каркас здания выполнен из дерева, то за основу межкомнатных стен берется брус, доска, ДСП и так далее.

Внутренний каркас дома представляет собой балочную конструкцию из дерева или металла с заполнением пустот теплоэффективными материалами, обшивкой из листов гипсокартона или, например, плит ДСП. Такая технология возведения стен позволяет экономить полезную площадь, время и финансы. Кроме того, наличие утеплителя внутри конструкции способствует сохранению тепла в доме.

Каркасные дома ошибочно считают исключительно бюджетным жильем. Но на самом деле по каркасной технологии возводят как дома эконом-класса, так и элитные. Все зависит от используемых материалов.
Процесс возведения стен по каркасной технологии не занимает много времени. После завершения строительства не остается много строительного мусора. На момент установки межкомнатных конструкций черновые работы также отсутствуют.

Типы каркасных перегородок

В зависимости от степени назначения и используемого материала, перегородки в каркасном доме бывают нескольких типов. В деревянном доме функцию стены могут выполнять каркасно-щитовые, сплошные, филенчатые каркасные перегородки.

Каркасно-щитовые перегородки

Название этой конструкции предполагает наличие каркаса и щитовой панели. Функцию каркаса почти всегда выполняет деревянный брус. В некоторых случаях используют металлопрофиль. В качестве щитов применяют такие отделочные материалы, как гипсокартон, ДВП, ДСП, другие панели, предназначенные для обшивки стен.

Такие стены могут состоять из нескольких слоев. В целях звукоизоляции применяют пенополистирол или минеральное волокно. Материал укладывают в пространство между щитами.

Сплошные конструкции

Сплошные перегородки состоят из каркаса и тонких досок, которые устанавливают в вертикальном положении. Для заполнения ниш звукоизоляцией конструкцию делают двойной. Каркас возводят из бруса, его монтируют на специальные шипы, а после крепят к основанию при помощи деревянных треугольников.

Филенчатые межкомнатные перегородки

Филенчатые перегородки для домов каркасного типа изготавливают из щитов шириной от 0,8 до одного метра. Щиты собирают из обвязок, средников и филенок. Технология изготовления филенчатых щитов аналогична производству рамочных дверей.

Преимущества легких межкомнатных конструкций

Каркасные стены имеют массу преимуществ, среди которых стоит отметить следующие:

• отличные теплоизоляционные свойства;
• нет необходимости в мощном фундаменте;
• не нужно ждать, когда произойдет усадка дома;
• быстрота сборки конструкции;
• относительно низкая стоимость;
• экологичные материалы.

Также стоит отметить, что процесс возведения стен по каркасной технологии достаточно прост, он не требует особых навыков.

Устройство перегородки каркасного типа

Каркасные перегородки устанавливают в домах любого типа, материалы для сборки конструкций также могут быть разными. Способ установки выбирают исходя из конструктивных особенностей здания и желаемой планировки. Как правило, каркас крепят на балки.

Всего существует три метода монтажа:

1. На балку, закрепляя со всех сторон брусками.
2. Между балок, с применением пазов и лаг.
3. Поперек балок с упором перегородки на лагу.

Каркас для будущей стены собирают на саморезы или гвозди, в редких случаях дополнительно используют монтажную пену. Помимо деревянного каркаса, для сооружения межкомнатных перегородок применяют металлопрофиль.

Обычно такой каркас обшивают гипсокартоном, после чего поверхность стены шпатлюют и покрывают другими отделочными материалами. В качестве листового материала можно использовать обычную вагонку.

Каркасная перегородка своими руками

Установить перегородки в каркасном доме своими руками несложно, главное, понимать сам принцип возведения и не отклоняться от технологии. Первый этап строительства межкомнатной стены подразумевает возведение каркаса. Для этого необходимо сделать обвязку на полу, на потолке и на стенах. На этом этапе устанавливается дверная коробка (если она предусмотрена).

При возведении каркаса следует обратить внимание на то, что несущие балки и ребра перегородки должны быть из бруса одинакового сечения. Каркас фиксируют на полу с балками, одним из удобных способов. При проведении работ по возведению перегородок необходимо следить за уровнем установки, чтобы избежать случайного перекоса конструкции.

Следующий шаг – заполнение пустот перегородки звукоизоляцией и обшивка конструкции листовым материалом. Далее заделывают швы, наносят отделочные материалы.
Посмотрите видео, в котором рассмотрены особенности конструкции и расчетов межкомнатных перегородок для каркасного дома.

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасные перегородки: пошаговая инструкция по монтажу

Каркасные перегородки отличаются от стен тем, что они не выполняют несущей функции, а разделяют межкомнатное пространство. При правильном монтаже они повышают теплосбережение и шумоизоляцию.

Различаются изделия в зависимости от вида, назначения и применяемых материалов. Можно выполнять их установку во время строительства и при проведении капитального ремонта. Рассмотрим основные требования к монтажу, виды перегородок и применяемых материалов.

Виды перегородок

Каркасные перегородки не связаны с капитальной конструкцией и легко демонтируются

В зависимости от применяемых материалов перегородки делятся на:

В зависимости от конструкции на:

• сплошные;
• монтированные столярным способом;
• каркасно-щитовые.

Каркасные перегородки отличаются тем, что они непрочно связаны с несущими конструкциями дома. Они не всегда предусмотрены в проекте, могут обладать облегченными свойствами. Их можно демонтировать, не нарушая другие элементы постройки.

Элементы конструкции

Составляющие элементы перегородки:

1. Стойки изготавливают из деревянного или металлического профиля, толщина которого зависит от размера всей конструкции.
2. Обвязку выполняют деревянным брусом.
3. Обшивка выполняется из древесно-стружечных листов, фанеры, гипсокартона.
4. Утеплитель закладывают внутрь каркаса для повышения звукоизоляции и теплосбережения.
5. Декорирование выполняют шпоном дерева, штукатуркой, водоэмульсионной краской, обоями.

Стойки обычно делают из бруса

В качестве стоек применяют брус сечением 50 х 100 мм или 50 х 60 мм. Они соединяются между собой горизонтальной обрешеткой, которая обеспечивает перегородке дополнительную прочность.

В качестве теплоизоляции нужно выбирать экологически чистый негорючий материал. Если у материала есть свойство впитывать влагу, нужно обязательно его оградить пароизоляционным слоем.

На участках установки межкомнатных дверей и в местах крепления к стене тяжелых предметов требуется выполнить дополнительное усиление.

Требования к монтажу

Монтаж каркасных перегородок легко может выполнить человек, не имеющий опыта в строительных работах. Нужно изучить многие нюансы и технологию выполнения работ:

1. При монтаже перегородок особое внимание уделяем материалу, из которого построен пол. При установке пола на лагах, установленных на открытом грунте, в качестве перегородки будет служить брус. Крепить будем, оставляя зазор 1 см между перегородкой и торцевой частью бруса. Если пренебречь этим правилом, конструкцию может перекосить.
2. Устанавливать перегородку можно на одной балке пола. Между потолком и вертикальным щитом оставляем зазор 50 мм. Затем закрываем его брусом.
3. Цельный брус не нуждается в дополнительной обработке, а клееный и профилированный предварительно шлифуют и в конце выполняют финишную отделку.

Потолочную балку нужно оставлять целой, просверливать в ней пазы для крепления стоек запрещено.

Монтаж сплошной конструкции

Для монтажа перегородки выбираем материал, аналогичный тому, из которого построен дом.

В качестве стоек и для придания дополнительной жесткости конструкции используем стальные шипы длиной 10 см и диаметром 1 см.

Верхнюю и нижнюю часть крепим при помощи брусков треугольной формы. С боков фиксируем конструкцию саморезами, прикрепляя их к несущему элементу постройки.

Щиты из досок

Толщина досок, используемых в щитах, варьируется от 2 до 4 см

Щиты из досок могут быть выполнены:

• однослойные;
• двухслойные
• трехслойные.

Для сборки щитов применяют доски толщиной 2—4 см. Для повышения сохранения тепла и звукоизоляции между слоями древесины укладывает теплоизоляционный материал и рубероид.

При использовании необработанных или строганых досок 150—200 см по ширине и 5-6 см по толщине можно соединять их между собой при помощи шпунта.

Толщина двухслойного щита должна составлять не менее 4 см. В качестве опор служат лаги, которые закрепляют на потолке и к полу. С боковых сторон доски должны выступать по ширине щита на 2,5 см. С помощью этих выступов выполняется соединение элементов конструкции. В итоге получается щит шириной 150—200 мм и толщиной 50—60 см.

Для монтажа трехслойных щитов применяют доски толщиной 20–25 мм. С наружных сторон доски располагаем в вертикальном положении, а посередине – в горизонтальном.

Для устройства среднего слоя можно применять более тонкий материал. По бокам оставляем четверти для крепления щитов в единую конструкцию.

Способы крепления перегородок

Существует 3 способа крепления перегородок по отношению к балкам перекрытия:

1. На балку. Перегородку закрепляют на балке и крепят с двух сторон брусом такого же диаметра, как и половая доска. Места крепления закрываю плинтусом.
2. Между балками заранее закрепляют шпалы (специальные бруски), концы которых соединяют. Потом на брус монтируют лагу, для более качественного крепления в лаге проделывают паз. Затем на нее крепят перегородку, устанавливая в паз или закрепляя сверху.
3. Поперек балок. Перпендикулярно балкам укладывают лаги. Под них устанавливают диафрагму и доску, установленную на ребро. Затем монтируется перегородка. Благодаря такому способу, значительно повышается звукоизоляция. Подробнеее о правильном устройстве каркасной перегородки смотрите в этом видео:

Способ крепления выбирают в зависимости от конструкции постройки и планировки расположения комнат.

Изготовление деревянной перегородки

Этапы изготовления перегородки

Рассмотрим пошаговую инструкцию устройства каркасных перегородок:

1. Определяем балку перекрытия, на которую будем крепить верхнюю обвязку.
2. Делаем разметку месторасположения конструкции.
3. Если будем выполнять монтаж перегородки перпендикулярно балкам перекрытия, к ним снизу прикрепляем доску, располагающуюся в том же направлении, что и перегородка.
4. По краям и центру этой доски подвешиваем отвесы, чтобы определить месторасположение нижней направляющей.
5. Прибиваем по разметке нижнюю лагу.
6. Определяем, где будет располагаться дверной проем. Устанавливаем вертикальные стойки перегородки и дверную коробку.
7. На перегородку, смежную с наружной стеной, прибиваем дополнительную стойку. Она должна располагаться в одной плоскости с внутренними сторонами стоек каркаса. Это облегчит монтаж обшивки.
8. Устанавливаем вертикальную обвязку. Соединяем стойки, учитывая шаг расположения направляющих так, чтобы лист, которым будем выполнять обшивку, ложился посредине стойки.
9. Монтируем между стойками распорки, учитывая ширину листов для обшивки.
10. Листы фанеры или гипсокартона крепим к стойкам на саморезы.
11. Головки саморезов и гвоздей утапливаем в плиту. Шпаклюем, прокладывая на головку бумажную ленту.
12. После высыхания шпаклевки зачищаем наждачной бумагой.
13. Выполняем наружную отделку выбранным материалом. Подробнеее о том, как собрать каркасную перегородку, смотрите в этом видео:

Внутри каркаса перегородки можно проложить коммуникации.

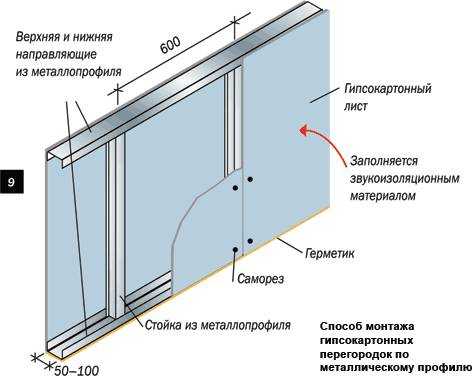

Изготовление перегородки из гипсокартона

Стоечные профили крепятся с шагом не более 60 см

Перегородку можно изготовить из гипсокартона или гипсоволокнистой плиты. Сравнительные характеристики этих материалов рассмотрим на основании таблицы:

Вид материала	Достоинства	Недостатки
Гипсокартон	Легкий монтаж, небольшой вес.	Могут повредиться при ударе или проколе острым предметом.
Гипсоволокнистая плита	Прочность, высокая шумоизоляция.	Тяжелые, имеют высокую стоимость, сложный монтаж.

Последовательность монтажа:

1. Размечаем верхнюю и нижнюю границы расположения перегородки.
2. По периметру каркаса крепим звукоизоляционную ленту из полиуретана, пробки или другого материала.
3. Вверху и внизу крепим на саморезы направляющие профили. Крепежные элементы должны располагаться на расстоянии не более 1 м друг от друга.
4. К боковым стенам между верхней и нижней направляющей крепим стоечные профили с шагом не боле 600 мм. Расстояние между стойками должно вымеряться по размеру листа гипсокартона. Лист должен попадать на середину стойки. При использовании листов меньше 10 мм по толщине расстояние между стойками 300 — 400 мм.
5. Над дверными проемами и на соединениях листов устанавливаем профили в горизонтальной плоскости. Усилить направляющую в месте расположения дверной коробки можно, установив внутрь деревянный брусок.
6. Крепим к направляющим гипсокартон или гипсоволокнистую плиту на саморезы. Соединения листов располагаем вразбежку. Крепеж размещаем на расстоянии 200—250 мм друг от друга, отступаем от края не менее 10-15 мм. Между потолком и каркасом оставляем зазор 5 мм.
7. Прокладываем коммуникации и звукоизоляционный материал.
8. Закрываем каркас листами с другой стороны. О том, как сделать перегородку из гипсокартона своими силами смотрите в этом полезном видео:
9. Выполняем отделку.

Над дверным проемом места соединений размещаем ближе к середине, это повышает прочность и предохраняет от образования трещин на местах соединений листов.

Требования к шумоизоляции

Многослойная конструкция способствует значительному повышению звукоизоляции за счет того, что звук сначала наталкивается на твердую преграду, немного заглушается и касается мягкого утеплительного материала, растворяясь в его структуре.

Структура перегородки

Нормы шумоизоляции согласно СП 51.1330.2011 «Защита от шума»:

№	Вид перегородки	Шумоизоляция, дб
1	Межквартирные перегородки	52
2	Между квартирами и офисными помещениями	52
3	Между квартирами и лестничными площадками	52
4	Перегородки без дверей между комнатами в квартире	43
5	Между ванной, туалетом и комнатой в квартире	47
6	Между комнатами в общежитии	50

Монтаж каркасных перегородок обеспечивает высокие показатели по сохранению тепла и звукоизоляции. Нужно не забывать усиливать конструкцию в тех местах, где на перегородку будет воздействовать дополнительная нагрузка. Изучив технологию монтажа, работы легко выполнить своими руками.

moyastena.ru

Монтируем каркасные перегородки в деревянном доме своими руками

Каркасные перегородки в деревянном доме рекомендуется устанавливать после завершения процесса наиболее интенсивной усадки сооружения. Так, для диких срубов, возведенных из леса естественной влажности, этот период может занять 1,5-2 года, а для построек из бруса или оцилиндрованного бревна – от 5-6 месяцев до года. Деревяннокаркасные или дома из СИП панелей, при условии соблюдения всех требований технологий их строительства, практически не дают усадки. Поэтому монтаж межкомнатных перегородок (перестенков) в них можно не откладывать в долгий ящик, а приступать к нему сразу после укладки кровельного покрытия.

Требования к перегородкам и используемые материалы

Межкомнатные перегородки из дерева применяются для организации основной внутренней планировки здания либо обособления отдельных функциональных зон в помещениях. Они являются легким самонесущими конструкциями, так как не подвергаются нагрузкам от межэтажных перекрытий или кровли. Их установка возможна практически в любом месте, без подготовки фундамента, непосредственно над перекрытием.

Перегородки в доме должны отвечать следующим требованиям:

• обладать небольшой массой, чтобы не создавать чрезмерную нагрузку на конструкцию пола;
• характеризоваться минимально возможной толщиной для сохранения полезной площади помещений;
• гарантировать достаточную прочность для удержания подвесной мебели, бытовой техники, предметов интерьера;
• обеспечивать требуемую звукоизоляцию одного помещения от другого;
• собираться из материалов, хорошо сочетающихся с несущими ограждающими конструкциями.

Особенности сборки и конструкционные материалы

При выборе материалов для строительства перегородки в деревянном доме следует также учитывать их стоимость, экологическую чистоту, огнестойкость, устойчивость к влаге (для помещений с повышенной влажностью). Для элементов каркаса можно использовать деревянный брус (сечением от 50х50 мм) либо доску (толщиной 40-50 мм и шириной по сечению перестенка), прошедших соответствующую обработку гидрофобными, антисептическими и антипиреновыми составами. Не исключается монтаж несущего скелета из оцинкованного профиля гипсокартонных систем. Для направляющих подойдет UW от 50х4о мм, для стоек CW от 50х50 мм. Поверхности перегородок могут формироваться из листов гипсокартона, фанеры, OSB, ДВП, деревянной вагонки, блокхауса, а также оштукатуриваться по неструганной доске и деревянной рейке.

Вопросы звукоизоляции перестенков требую комплексного подхода. Они решаются в зависимости от типа ограждающих конструкций и требований к эффективности акустического барьера. Например, для межкомнатной перегородки в бревенчатом доме между кухней и столовой (гостиной) вполне достаточно закладки минваты общестроительного назначения плотностью 30-35 кг/м³ с толщиной слоя 50 мм. Если же осуществляется планировка спального помещения, то для него потребуется усиленная шумозащита. Её следует обустраивать с использованием профильных звукоизоляционных разновидностей базальтовой ваты таких, как Акустик Баттс от Rockwool или Техноакустик от Технониколь. Но чтобы создать действительно «тихое» помещение, толщина минераловатного слоя в перегородке должна быть не менее 100-150 мм.

На схеме ниже приведено ориентировочное сравнение акустических характеристик перестенков с различным внутренним конструктивом. Эффективность звукоизоляции от воздушного шума определяется индексом Rw, чем он выше, тем лучше. Очевидно, что наиболее высоких показателей шумозащиты удается добиться при сборке сдвоенных перегородок. Они характеризуются внутренним разделительным воздушным зазором и обшивкой снаружи минимум двумя слоями листового материала.

ВАЖНО! Если каркасная перегородка в деревянном доме используется для отделения помещения с повышенной влажностью, то обязательным условием является закладка в её конструкцию гидроизоляционной пленки. Гидробарьер монтируется со стороны воздействия водяного пара. Он препятствуя конденсации влаги в волокнистом слое, чем обеспечивается его сохранность и длительная работоспособность.

Обустройство компенсационных зазоров

Составляющие элементы постройки из деревоматериалов на протяжении всего срока своей эксплуатации подвергаются постоянным деформационным изменениям. Они обуславливаются, в первую очередь, высокой гигроскопичностью древесины. Её волокна, насыщаясь влагой, разбухают либо сжимаются, высыхая. Полностью предотвратить эти процессы не позволяет ни предварительная камерная сушка природного материала, ни обработка его специальными химическими составами. Поэтому, даже после завершения наиболее активной фазы усадки строения, при которой влажность его несущих конструкций достигает минимальных значений, следует предусматривать компенсационные зазоры для всех врезаемых элементов. Таким образом, перегородка в деревянном доме не будет сдавливаться между противоположными стенами либо между потолком и полом, а значит, не будет деформирована.

В устоявшихся постройках

компенсационные зазоры по периметру перестенка оставляют не менее 10 мм. После зашивки каркаса листовым материалом, щели у стен и пола можно заполнить монтажной пеной. Она способна прочно удерживать перегородку, одновременно играя роль амортизирующей прокладки. А вот компенсационный стык над перестенком рекомендуется набить волокнистым материалом (войлоком, паклей, минеральной ватой).

В новых постройках

В случае, если каркасные перегородки в деревянном доме необходимо установить сразу после его возведение, то зазоры над ними следует увеличить на 50-80 мм (нормативную величину усадки). Следовательно, высота монтируемой конструкции окажется меньше высоты перекрываемого проема между полом и потолком на  60-90 мм. Запасы на компенсацию деформаций возле стен остаются такими же – по 10 см от каждого из вертикальных торцов перестенка.

Перегородки в деревянном доме из сруба тесаного леса или оцилиндрованного бревна можно сопрягать со стенами двумя способами. Первый способ – выпилить ответные пазы в бревнах стен по линии вертикальных торцевых брусьев перестенков. В пазы между брусьями и стенами набивают паклю или размещают полоски минеральной ваты для дополнительной тепло-  и шумоизоляции. Способ обеспечивает отличную увязку конструкций, не препятствуя их взаимному вертикальному смещению. Однако при необходимости непредвиденной перепланировки внутреннего пространства помещения на стене останутся прямоугольные выборки древесины. Сделать их незаметными, может оказаться достаточно сложным.

Второй способ – расположить элементы каркаса с компенсационными отступами от стен. При этом участки сопряжения закрываются либо фигурными, вырезанными под бревна, либо прямыми плинтусами с полками 40-50 мм. Подобным образом можно задекорировать и стыки перегородок с полом и потолком, выбирая размеры плинтуов в соответствие с величинами деформационных зазоов.

ВАЖНО! Крепление угловых планок допускается только к одной из поверхностей. Для вертикальных – это к стене либо к перегородке. Для горизонтальных – только к потолку или полу, так как к перегородке их крепить нельзя!

Какие инструменты потребуются для сборки каркасных перестенков

Устройство перегородок в деревянном доме своими руками  осуществляется преимущественно на основе из пиломатериалов. Поэтому для их обработки и монтажа вам понадобятся следующие инструменты:

• электрическая или бензопила, электролобзик, но можно обойтись и одной ручной ножовкой;
• дрель, шуруповерт;
• широкая стамеска;
• топор;
• молоток;
• рулетка, угольник, поплавковый уровень, карандаш;
• строительный степлер.

Разметку месторасположения конструкции удобно выполнять лазерным нивелиром. Можно также обойтись и красящей нитью либо простым шпагатом. Они закрепляются на противоположных несущих стенах, позволяя обозначить линии, по которым перегородка будет примыкать к полу и потолку.

Последовательность монтажа деревяннокаркасного перестенка

Важно! Зачастую перегородки не нуждаются в подготовке специального основания. Однако в случае их монтажа над значительными пролетами перекрытий или установки массивной конструкции может потребоваться усиление её основы. В этом случае прокладывают дополнительную балку с опиранием её концов на фундаменты стен.

Изготовление каркаса

1. По потолку, полу и несущим стенам отмечают линии проекций каркасной перегородки.
2. Жесткое крепление торцевого бруса допускается только к полу. Горизонтальный несущий элемент можно сразу установить на толстую демпферную прокладку, например, из войлока; либо зафиксировать его на стальных кронштейнах с зазором, который впоследствии будет заполнен монтажной пеной.
3. Устанавливают вертикальные торцевые брусья, закрепив их временными жесткими связями со стенами.
4. В вместе расположения будущего дверного проема также монтируют два стоечных бруса. Их вертикальное положение контролируется поплавковым уровнем, а временная фиксация осуществляется косыми распорками к полу.
5. Устанавливают верхний горизонтальный торцевой элемент. Нередко его составляют из нескольких частей, соединяемых стальными пластинами. Пластины располагают на верхних и нижних плоскостях брусьев. Рекомендуется заранее рассчитать места подобных соединений, чтобы они оказались над вертикальными стойками.
6. После сборки рамы каркасной перегородки монтируют внутренние вертикальные стойки с шагом 600 мм. Он является оптимальным для закладки минераловатной теплозвукоизоляции со стандартной шириной плит 610 мм.
7. Горизонтальные перемычки из коротких брусков внутри образовавшихся ячеек рекомендуется делать в шахматном порядке (с учетом высоты обшивочного материала, если он листовой). Это не только облегчит фиксацию перемычек и листов, но и придаст каркасу дополнительную жесткость.
8. В месте расположения дверей к вертикальным брускам монтируется горизонтальный элемент, ограничивающий верх проема. Он укрепляется дополнительной короткой вертикальной стойкой к верхнему горизонтальному брусу.
9. Жесткие временные связи со стенами заменяют на плавающие. Их изготавливают точно так же как и для каркасов декоративных обшивок стен в деревянных домах.

Важно! Имея определенную профессиональную сноровку можно избежать установки временных связей. Торцевые вертикальные брусья  изначально закрепляются плавающими элементами, по типу указанных на рисунке ниже.

Заполнение и обшивка

1. После того как ячейки будут заполнены минеральной ватой, межкомнатная перегородка из дерева с обеих сторон обшивается полотном пароизоляционной мембраны (пристреливается степлером). При этом важно не перепутать направление диффузии пара – ему должен быть обеспечен выход в направлении от утеплителя, т.е. изнутри перестенка. Полосы мембраны закрепляются с перехлестами, а места проколов скобами, повреждения и стыки проклеиваются предназначенным для этих целей скотчем.
2. Если каркас обшивают гипсокартоном, OSB или фанерой, то их листы фиксируют со смещением стыков, которые затем шпаклюют. Полученные поверхности могут играть роль черновых или получистовых и подлежат дальнейшей обработке в соответствие с выбранной технологией. Если же в качестве обшивки используется вагонка или блокхаус, то они нуждаются лишь в покрытии лакокрасочными составами.

В заключение

Межкомнатные перегородки в деревянном доме не являются сложными инженерными конструкциями, поэтому их вполне по силам установить самостоятельно. Для осуществления работ будет достаточно владения основными плотницкими навыками, а также наличия минимального набора домашних инструментов. Тем не менее, при этом придется проявить терпение, соблюдать аккуратность в выполнении операции разметки и подгонки элементов перестенка.

Не стоит забывать и о правилах электромонтажа и пожарной безопасности, если внутри перегородки прокладываются электрокоммуникации. Важно помнить, что скрытый монтаж электропроводки в деревянных конструкциях разрешается только в металлических трубах (стальных или медных).

stroymasterok.com

Перегородки в деревянном доме: варианты изготовления

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При выборе конструкций дома важно учитывать материал изготовления его стен и других несущих элементов, поскольку именно они будут передавать нагрузку на грунт основания. Например, для легкого каркасного дома не подойдут бетонные перекрытия и тяжелые кирпичные перегородки. Чтобы понять, какие нужны перегородки в деревянном доме, нужно ознакомиться с их разновидностями и особенностями.

Чем отличаются перегородки от стен

Прежде чем приступать к работе, необходимо освоить теорию. Часто среди не профессионалов путаются такие понятия как стены и перегородки (особенно когда вопрос заходит о перепланировке).

Чтобы внести ясность, можно привести следующие определения:

1. Несущие стены – конструкции дома, которые воспринимают нагрузку от перекрытий и кровли и передают ее на фундамент. Эти стены выполняют очень ответственную функцию, поэтому должны рассчитываться по несущей способности. Стена идет на всю высоту этажа (от пола до пола следующего), то есть словно разрезает диск перекрытия.
2. Ненесущие стены – конструкции, которые, как и в предыдущем случае, выкладываются на всю высоту этажа, но передают нагрузку на фундамент только от собственного веса (на них не опираются перекрытия или кровля).
3. Перегородки выкладываются на высоту помещения (от пола до потолка одного этажа). В отличие от стен они опираются не на фундамент, а на перекрытие. Несущей функции не выполняют, служат только в качестве ограждающих конструкций.

К перегородкам предъявляется меньше требований, чем к стенам, поэтому они могут быть более тонкими и менее прочными.

Особенности перегородок в деревянном здании

В отличие от стен, перегородки опираются на перекрытие, а не фундамент и выкладываются на высоту комнаты.

Чтобы сделать межкомнатные перегородки своими руками в доме из бревна, бруса или каркасном здании, нужно помнить о массе и прочности материала стен. В кирпичных домах часто монтируют перегородки из того же материала, что и стеновые конструкции. Но важно помнить, что элемент высотой 2,7 м и толщиной 1,2 м из керамики будет весить примерно 600 кг на погонный метр. Это примерно на 100 кг больше, чем масса наружной стены из бруса, толщиной 300 мм (оптимально по теплотехнике). То есть на стену будет приходится вес больше собственного, а если прибавить еще перекрытия и кровлю, картина получается не радостная. Именно поэтому важно запомнить одно: плотность материала для перегородок не должна превышать плотность несущих стен.

Схема каркасной констуркции

Следующий совет можно дать по поводу времени начала монтажа своими руками. Межкомнатные ограждающие конструкции стоит монтировать только после того, как стены дома дадут усадку. Если сделать это раньше, то возникнет следующая ситуация:

1. Стены, которые нагружены весом перекрытий и кровли начинают усыхать и просаживаться.
2. В это же время дают усадку перегородки (если они сделаны из дерева), но поскольку нагрузка на них меньше, чем на стеновые ограждения, процесс происходит медленнее.
3. Разница приводит к тому, что перекрытия, опирающиеся на стеновые конструкции, давят на межкомнатные ограждения и приводят к их отклонению от вертикали, выпору и изгибу.

Для предотвращения этого явления, требуется выждать время после сборки своими руками дома из бруса или оцилиндрованного бревна. Щитовые и каркасные дома практически не дают усадки, поэтому устанавливать межкомнатные элементы можно сразу после сборки.

Типы перегородок и технология их изготовления

Перегородки в деревянном доме из бруса или оцилинрованного бревна, а также каркасных зданиях могут быть следующих видов:

• каркасные и каркасно-щитовые;
• щитовые и столярные;
• бескаркасные.

Все приведенные выше типы относятся к конструкциям из древесины. В качестве дополнительных вариантов можно сделать ограждения из гипсокартона или пазогребня. Они тоже имеют достаточно небольшую массу и просты в установке.

Схема сборки перегородки из гипсокартона

Чтобы понять, как изготовить межкомнатные элементы для дома из бруса или оцилиндрованного бревна своими руками, нужно рассмотреть каждый тип в отдельности.

Перегородки по каркасу

Такие перегородки в деревянном доме из бруса или бревна могут применяться по желанию будущего владельца, а для каркасных зданий они станут наиболее оптимальным вариантом.

Технология изготовления следующая:

Монтаж каркасной перегородки

1. Обмеры помещения и размечивание на полу, где будут располагаться межкомнатные конструкции.
2. Изготавливают бруски нижней обвязки, руководствуясь полученными размерами. Крепят элементы к полу шурупами или саморезами.
3. Далее выпиливают по замерам стойки и поперечные элементы каркаса. Монтаж их в проектное положение своими руками может осуществляться двумя способами: по отдельности или установка рамы после сборки ее на полу. Крепления выполняют шурупами или саморезами. Крайние стойки фиксируются непосредственно к стене.
4. Раму расклинивают в верхней части и фиксируют крепежными элементами.
5. После между элементов каркаса укладывают утеплитель (если он нужен для звукоизоляции) и выполняют обшивку. Обшить можно гипсокартоном или вагонкой. При этом листы и элементы обшивки раскраивают так, чтобы их стык приходился на середину стойки каркаса.

Щитовые и столярные

Чтобы сделать своими руками межкомнатные ограждения такого типа для дома из бруса или бревна нужно руководствоваться следующим порядком действий:

Дощатые перегородки в доме

1. Обмеры помещения и разметка.
2. Изготовление дощатых щитов (сплошных) из досок толщиной 20-40 мм.
3. На поверхность пола и потолка прибивают бруски, которые образуют пазы для установки щитов. Щит может быть двухслойным или трехслойным. При изготовлении трехслойной конструкции для внутреннего слоя используются доски меньшей толщины.
4. Собирают перегородку из щитов по высоте. Вставляя их в пазы, образованные брусками.
5. Между слоями можно уложить звукоизоляционный материал.

Размеры столярных перегородок зависят от назначения. Они похожи на дверные полотна, могут быть глухими или остекленными.

Изготавливаются как на всю высоту помещения, так и с зазором 30-50 см от верхнего обреза до потолка.

Бескаркасные

При изготовлении своими руками простейших конструкций такого типа работу производят в следующем порядке:

Схема простейшей бескаркасной перегородки

1. Обмеры помещения и разметка.
2. Закрепление нижней обвязки.
3. Изготовление на брусе обвязки паза путем прибивки двух брусков. Паз должен быть равен толщине досок перегородки.
4. К потолку выполняется крепление бруса треугольной формы. Он будет случить составной частью паза для крепления сверху, поэтому расположение должно соответствовать нижнему креплению.
5. Устанавливают вертикальные доски, начиная с той, которая расположена у стены. Ее поджимают и прибивают к треугольному бруску сверху.
6. Устанавливают все доски по очереди. Пространство между отдельными элементами заполняют паклей, монтажной пеной или изоляционным шнуром.
7. После завершения монтажа досок прибивают к потолку второй треугольный элемент паза.
8. Выполняют обшивку перегородки.

Вместо брусков для крепления к полу и потолку можно использовать металлические уголки.

Чтобы грамотно изготовить перегородки для дома из бруса или других деревянных элементов своими руками, необходимо правильно подобрать их тип, смонтировать без отклонений по вертикали и горизонтали и надежно скрепить части конструкции между собой. Для изготовления рекомендуется выбирать древесину первого или второго сорта хвойных пород. Вся древесина в обязательном порядке обрабатывается антисептиками для предотвращения гниения. По желанию можно обработать элементы антипиренами для повышения сопротивляемости возгоранию.

domzastroika.ru

Каркас внутренних стен и перегородок

Любой, самый небольшой дом, если это не хозблок или бытовка, имеет внутри как минимум два помещения. Для разделения их ставится как минимум одна стена. Это вносит существенные изменения в распределение вертикальных нагрузок на каркас со стороны крыши и кровли, а также нагрузок на нижнее перекрытие здания. Установка внутренних стен и перегородок должны производиться с учетом этих нагрузок и с учетом рационального использования всей площади дома.

1. Функциональные особенности внутренних стен и перегородок

Внутренние помещения дома разделены стенами и перегородками. Они различаются в первую очередь по своим функциям:

1. Внутренние стены выполняют две функции – несущую и ограждающую
2. Перегородки – только ограждающую функцию.

Это означает, что внутренние стены принимают на себя часть вертикальных нагрузок от верхней части дома, а именно:

• Веса снежного покрова зимой,
• Веса кровли
• Веса стропильной системы крыши
• Веса людей и мебели при устройстве второго этажа
• Веса стен и перегородок второго этажа

Внутренние стены переносят нагрузки на нижнее перекрытие и далее на фундамент здания.

Перегородки не несут нагрузок от верхней части здания, но сами своим весом оказывают воздействие на нижнее перекрытие, передающееся потом на фундамент.

Вследствие разной несущей способности стен и перегородок устройство их и особенности монтажа могут различаться.

Каркас внутренней стены дома

2. Другие особенности внутренних стен и перегородок

Помимо того, что стены по разному несут нагрузку от верхней части здания, они могут различаться и по своему строению:

1. По степени утепления. Основной вклад в утепление дома несут внешние стены дома. Однако и между помещениями происходит теплообмен. Некоторые помещения, типа кладовых или подсобок, могут не обогреваться, а другие, например, ванные комнаты или сауны, отапливаться сильнее других помещений. Соседние помещения, соответственно должны быть защищены от холода или перегрева. Впрочем, для внутренних стен утепление не столь актуально.
2. По звукоизоляции. Некоторые помещения имеет смысл дополнительно звукоизолировать, например домашний кинозал или ванную комнату, или спальни.
3. По наличию проемов. Стена могут быть глухими, а могут иметь дверные проемы или даже оконные, например, между кухней и столовой. Проемы, таким образом, влияют на целостность конструкции. Жесткость их должна быть усилена дополнительно.
4. По нагружаемости нижнего перекрытия. На стены могут быть смонтированы различные тяжелые предметы – мебельные шкафы, тяжелые бытовая техника, кухонные гарнитуры, – вплоть до тяжелых кондиционеров или газового нагревателя. Все это влияет на перераспределение нагрузок на нижнее перекрытие и вносит дополнительные  требования к материалу стен.

Проем в перегородке между столовой и кухней

3. Особенности установки опор для несущих стен

Поскольку несущая стена принимает на себя нагрузки от верхней части здания, она должна быть конструкционно прочной. Для ее возведения используется такие же брусья и доски,  какие применяются для устройства внешних стен каркаса. Как правило, для стандартных каркасных домов стойки выполнены из досок сечением не менее, чем 100х40 мм.

Таким образом, несущая способность внутренней стены не уступает таковой для внешних стен. С другой стороны, внешние стены опираются на брус нижней обвязки фундамента, то есть вертикальные нагрузки от них передаются на самые конструкционно прочные части фундамента.

Если дом установлен на плитный фундамент, устройство внутренних стен несущественно влияет на общую картину нагруженности фундамента – плита принимает все нагрузки равномерно. Другая ситуация возникает при использовании ленточного или свайного фундамента. Здесь нагрузки должны передаваться на опорные плоскости и точки через какие-то дополнительные элементы.

Несущие стены нельзя устанавливать прямо на балки чернового пола. Со временем, какой бы легкой ни казалась стена, доски чернового пола обязательно прогнутся, и целостность конструкции будет нарушена. Чтобы не подкладывать под прогнувшиеся доски дополнительные опоры, необходимо уже при устройстве фундамента учесть месторасположение несущих внутренних стен.

В ленточных фундамента монтируются дополнительные бетонные желоба, а в свайных фундаментах под линию стены ставятся дополнительные опоры.

Впрочем, зачастую несущие стены не обязательно опираются непосредственно на фундамент. Нагрузка передается на точки опоры посредством создания дополнительной жесткости основания с помощью поперечных лаг. То есть стены опираются на элементы нижнего перекрытия дома, передающие нагрузку на фундамент.

Существует три основных способа расположения несущих стен по отношению к балкам нижнего перекрытия.

На балку. Перегородки устанавливают непосредственно на балку нижнего перекрытия и фиксируют с двух сторон брусками. Сечение брусков должно совпадать с толщиной половых досок.

Установка стены на балку

Между балками. Между балками перекрытия устанавливают дополнительные опорные бруски. Они врубаются между балками, а концы их соединяются. Затем на них кладут лагу (лежень), на которую уже и устанавливается стена. Для надежности в лежне вырубается паз, а снизу устанавливается доска на ребро.

Установка между балками

Поперек балок. В этом случае на все балки кладется поперечная лага – она устанавливается перпендикулярно балкам. Под нее устанавливается на ребро доска.

Установка поперек балок

4. Установка стен и перекрытий

Сама конструкция несущих стен мало отличается от конструкции боковых. Сверху стойки стены упираются в доску верхней обвязки. Это может быть балка перекрытия. Если стена ставится перпендикулярно балкам перекрытия, снизу подшивается доска в направлении будущей стены. Её нужно прибивать к балкам ровно над доской нижней обвязки. Вертикальность стены, таким образом, определяется положением балки верхней обвязки – ее нужно тщательно вымерить строительным отвесом, и только тогда окончательно монтировать верхнюю доску.

Если стена будет иметь дверной проем, намечается его положение и соответственно определяется место установки вертикальных стоек.

Крепление стоек к верхней и нижней обвязке не отличается от подобного процесса для боковых стен. Стойки закрепляются с помощью металлических уголков или врубкой в балки обвязки.

Способы соединения стойки с обвязкой

Особое внимание нужно уделить месту стыковки внутренней стены с наружной. На стойку внутренней стены необходимо набить дополнительную стойку, в плоскости внутренней стены. В результате элементы обшивки внутренних стен можно монтировать без зазоров в местах соединения внутренней и внешней стены.

5. Устройство внутренних стен

Для конструкционной стойкости внутренние стены выполнены в виде каркасных рам – так же, как и внешние стены. В результате, в полостях таких рам, образованных поперечным сечением стоек и балок обвязки, остается пустое пространство. Во внешние стены в эти полости закладывается утеплитель. Сами каркасные рамы обшиваются листовым материалом, обладающим повышенной прочностью, например листами ОСП толщиной до 12 мм. Это необходимое условие, так как они являются основным препятствием для механических воздействий на стены.

Для внутренних стен в большинстве случаев не требуется ни утепление, ни мощная защита. Обшивать стены можно менее прочным, зато более легким и тонким листовым материалом:

• Гипсокартонном
• Плитами ДВП
• Плитами ОСП самой малой толщины
• Фанерой
• Листами ДСП
• Вагонкой и проч.

Такие покрытия легко поддаются разнообразным способам внутренней отделки – от декоративного оштукатуривания до наклейки обоев.

Полости каркасных ячеек тоже можно использовать.

Проблемой внутренних стен является звукоизоляция. В капитальных городских квартирах тоже существует такая проблема, но там стены значительно толще и мощнее, нежели в частных домах. Впрочем, не все определяется толщиной стен. Монолитные материалы, наоборот, могут лучше пропускать звуковые волны.

В данном случае внутренние стены заполняют материалом с хорошим шумопоглощением. Это может быть минеральная вата, которая выполняет и роль теплоизолятора.  Хороших результатов можно добиться, специально создав слоистый слой для звукового поглощения. Так называемый акустический сэндвич включает в себя плиты гипсокартона и акустической минеральной ваты.

Строение «акустического сэндвича»

6. Устройство и установка перегородок

Как мы отмечали выше, перегородки не несут нагрузок от верхнего перекрытия дома. Впрочем, и сами они не должны быть чрезмерно нагружены. Они тем и отличаются от несущих стен, что не требуют установки под них дополнительных опор. Для того чтобы выдержать их вес, достаточно прочности самого пола или половых лаг. Если перегородка попадает на промежуток между лагами, достаточно установить туда перемычки.

В качестве материала перегородок обычно используется доска сечением около 100х50 мм, установленная в плоскости перегородки, либо вертикальные стоки меньшего сечения, установленные перпендикулярно ей.  Если есть необходимость хорошей звукоизоляции перегородки, поверх досок можно смонтировать уже упомянутый звуковой сэндвич. Толщина стены тогда возрастет, но вес – незначительно, так как звукопоглощающий слой достаточно легок. Некоторое уменьшение площади комнаты (ведь толщина стены может составлять 3-5 мм) окупится хорошей звукоизоляцией.

7. Устройство проемов во внутренних стенах

Наличие любого проема – дверного или оконного нарушает целостность стены и перераспределяет нагрузки на нее. Любое нарушение шага стойки ослабляет весь каркас стены. Способы укрепления дверных и оконных проемов были описаны в статье на нашем сайте. В целом они сводятся к установке дополнительных стоек, а также устройству ригелей – крепежных элементов, способствующих созданию равномерной нагрузки на стойки.

Усиление каркаса стены ригелем

8. Пароизоляция внутренних стен и перегородок

Если в утеплении внутренних стен особенной надобности в большинстве случаев нет (за исключением упомянутых выше), заботиться о нем нет смысла. Однако если монтируется акустический сэндвич, возникают вопросы, касающиеся пароизоляции стены. Ведь дополнительные слои могут накапливать влагу – особенно это касается акустической минваты. Пористая вата хорошо пропускает воздух, а, следовательно, и водяные пары. При определенных условиях водяной пар может конденсироваться в толщу минваты. Это нежелательный процесс – материал начинает отсыревать, появляются условия для появления грибка и плесени, неприятного запаха. Сам акустический материал становится неоднородным и постепенно разрушается.

Особенно это актуально для помещений с повышенной влажностью – кухонь, ванных комнат, санузлов. Желательно такие стены снабдить дополнительной пароизоляцией, которая известна нам по составу каракасного «пирога» боковых стен.

Устройства каркасного пирога

Кроме того, пароизоляция и гидроизоляция необходимо в местах прокладки коммуникаций между стенами – водопроводных труб, трубопровода отопления и электропроводки. Необходимо, тщательно закрывать такие проемы гидро- и пароизоляцией.

9. Заключение

В целом, создание внутренних стен и перегородок – достаточно простая операция, если сравнить ее с сооружением всего каркаса. Главное – все внутренние стены и перегородки должны быть запланированы уже на стадии проектирования дома.

Установка дополнительных перегородок в зависимости от спонтанного желания или вдруг возникшей необходимости возможна, но требует тщательного изучения всех возможных нагрузок на нижнее перекрытие.



k-dom74.ru

Как построить перегородки в деревянном доме своими руками: пошаговая инструкция +Видео

Существует огромное множество конструкций межкомнатных перегородок, применять их можно независимо от материалов, из которых построен ваш  дом.

Достаточно важно выполнить перегородки технологически верно и обеспечить соответствующие требования, которые будут необходимы для определенных комнат.

Если рассматривать вертикальные конструкции внутри дома можно различить несущие стены и межкомнатные перегородки. На первые опирают все перекрытия и конструкции кровли, сами же они опираются на фундамент. На плане дома положение несущих стен строго зафиксировано.

Межкомнатные перегородки в данном случае не будут являться несущими конструкциями. Они только разделяют на отдельные помещения внутреннее пространство всего дома. Поэтому выполнить их можно как из тяжелых строительных материалов (например, силикатного кирпича), так и из легких (например, дерево или гипсокартон). От строительного материала и качества межкомнатных перегородок зависит шумоизоляция дома, экологичность, красивый эстетичный внешний вид, возможность в будущем перепланировки пространства.

Основные требования к перегородкам

Межкомнатные перегородки в деревянном доме должны быть:

•   прочными и надежными, чтобы не создавать какой-либо опасности для жильцов дома;
•  выдерживать установленный срок своей эксплуатации;
•  не иметь трещин и щелей на поверхности либо в местах соединения к прочим конструкциям дома.

Помимо этого существуют и особые требования:

1.  Для перегородок в ванной комнате и прачечных достаточно важна устойчивость к прониканию влажного воздуха и пара. Выполнять их необходимо из водостойких строительных материалов, но основное, что следует учесть — не допускайте попадания влаги и сырости внутрь конструкции. Эту проблему отлично решит правильная облицовка из водонепроницаемого строительного материала;
2.  Для межкомнатных перегородок вторых этажей и мансардных комнат в домах с деревянными перекрытиями важен их маленький вес, поскольку они способны выдерживать маленькую нагрузку, чем железобетонные;
3.  Если вы планируете осветить комнату в глубине дома, то лучше применять светопрозрачную перегородку  из специальных стеклоблоков либо конструкций со стеклянными вставками;
4.  Для прокладки соответствующих инженерных коммуникаций (электропроводка, дымоход, водопроводные трубы и прочее) отлично подойдет стационарная межкомнатная перегородка увеличенной толщины;
5. Перегородки внутри дома, разделяющие зоны с разными температурными режимами, должны быть массивными и гарантировать хорошую теплоизоляцию.

Как правило, перегородки должны обеспечивать хорошую звукоизоляцию помещений. С такой задачей отлично справляются массивные межкомнатные конструкции, а в легких перегородках для данной цели применяют звукоизоляционный строительный материал между обшивками.

Звукоизоляционная защита

По нормативным требованиям индекс изоляции воздушного шума должен составлять не меньше 43 дБ для перегородок между комнатами, кухней и комнатой, санузлом и комнатой.

Чем выше будет этот показатель, тем лучше межкомнатная конструкция препятствует распределению домашнего шума – начиная от разговорной речи и заканчивая телевизором и радио. Хотя он не включает в себя изоляцию низкочастотных звуков акустической системы домашнего кинотеатра или работающего строительного оборудования.

При одинаковых индексах изоляции воздушного шума утолщенная перегородка отлично сдерживает низкочастотные звуки, чем тонкая каркасная.

Важным моментом являются отверстия в перегородке (например зазоры в дверном проеме) существенно понижают уровень шумоизоляции.

В вопросах акустической системы немало разных нюансов, и если вам необходимо идеально звукоизолировать комнаты, обращайтесь к инженерам-акустикам.

Стандартные виды межкомнатных перегородок в частном доме позволят обеспечить достаточно комфортный уровень шумоизоляции. Конструкции из утолщенных и одновременно пористых строительных материалов таких как — керамика, газобетон, гипсобетон, ракушечник – очень хорошо поглощают и отражают любые звуки. Данные перегородки имеют толщину от 10 см и обеспечивают индекс акустической изоляции в 40 дБ.

Покрытие перегородки гипсокартоном

Для того, чтобы улучшить шумоизоляцию систем из данных материалов, выполняют специальную воздушную прослойку между двумя рядами кладки либо покрывают стену дополнительно гипсокартоном.

Многослойные конструкции также достаточно эффективны, их наружные жесткие слои отражают звук, и сочетаются с мягкими слоями, поглощающими его.

В каркасных межкомнатных перегородках в качестве мягких слоев применяют маты либо плиты из базальтового волокна, которые плотно укладывают между облицовочным материалом.

Уровень шумоизоляции каркасных систем будет выше, если масса и жесткость всех слоев облицовки будет больше. Поэтому поглощение всего шума существенно улучшает использование двойного слоя облицовочного материала и специальных шумо-, а не теплоизолирующих строительных материалов.

Перегородки из гипсобетонных плит

Стены перегородки из гипсобетона

На основе смеси гипса и разных наполнителей выпускают сборные крупноразмерные плиты, которые идеально подходят для межкомнатных перегородок.

Конструкции из гипсобетонных плит применяют в домах с железобетонными либо деревянными перекрытиями. Для комнат с увеличенной влажностью применяют влагостойкие плиты, обработанные специальным гидрофобизатором.

Плиты из гипсобетона имеют размеры 50 х 125 см и толщину 10 см. Как правило, по краям плиты сделаны специальные пазы и выступы, которые обеспечивают достаточно быструю и надежную сборку. Данный материал легко поддается резке для прокладки в нем различных инженерных коммуникаций.

Межкомнатные перегородки из гипсобетона в несколько раз легче кирпичных, имеют ровную и гладкую поверхность.

Толщина такой конструкции из одного слоя плит составит всего 10 см. Если нужно будет увеличить звукоизоляцию комнаты или проложить в межкомнатной перегородке трубопроводы, ее необходимо делать двойной.

Установка данной системы начинается с выравнивания цементно-песчаным раствором перекрытия, далее под нижние блоки подкладывают специальную гидроизоляцию из рубероида.

Шаблон производят из двух стоек с движущейся рейкой. Обычно плиты монтируют друг на друга длинной стороной строго по горизонтали, с перевязкой всех швов. Применяют гипсовый раствор. Во все горизонтальные швы закладывают металлическую арматуру и скрепляют ее в стенах, которые ограничивают межкомнатную перегородку. Зазор между потолком и межкомнатной перегородкой заделывают специальной гипсовой смесью. Штукатурить плиты не обязательно, достаточно просто прошпаклевать.

Важный момент, гипсовую смесь необходимо готовить непосредственно перед ее применением, поскольку она очень быстро затвердевает. А все металлические стержни, которые устанавливают между рядами плит, нужно обработать специальным битумным лаком.

В новых домах перед установкой перегородок желательно выждать несколько месяцев после установки несущих конструкций дома, чтобы произошла их необходимая усадка. Межкомнатные перегородки в доме монтируют до того, как делают стяжку пола. Выполняя в будущем стяжку либо черновой деревянный настил, между стеной и полом выполняют прокладку из шумоизоляционного строительного материала толщиной в 2 см.

Установку систем начинают, отметив их расположение линиями на полу, стенах и потолке.

Межкомнатные конструкции прочно связывают с перекрытием у основания и ближними стенами.

Межкомнатные перегородки из дерева

В настоящее время применяют два вида перегородок в каркасном доме с использованием древесины – это сплошные и каркасные.

Деревянные перегородки используют в домах из разных материалов, без усиления деревянных перекрытий, они отлично подойдут для вторых этажей домов и мансардных комнат. Такие конструкции легко монтировать и демонтировать, поэтому они идеально подойдут, если в будущем вы будете планировать перепланировку. В комнатах с увеличенной влажностью деревянные перегородки нужно защищать водонепроницаемой пропиткой.

Сплошные перегородки из дерева выпускают из вертикально стоящих досок. Для увеличения шумоизоляции доски монтируют в два ряда, распределяя между ними шумоизоляционный материал либо воздушную прослойку. Минусом данной конструкции является высокая материалоемкость и как следствие, стоимость, а также большой удельный вес по сравнению с каркасными межкомнатными перегородками.

Конструкционные системы на основе каркаса из дерева выполняют из брусьев и верхних и нижних обвязок. Между деревянными стойками каркаса устанавливают шумоизоляционные плиты.

Обшивку делают из вагонки, фанерных листов и прочее. У межкомнатной перегородки из двух рядов деревянного каркаса с разделяющей их воздушной прослойкой индекс шумоизоляции существенно увеличивается. Данная конструкция имеет толщину около 18 см, и внутри с легкостью можно установить инженерные коммуникации.

Монтаж данных перегородок в доме своими руками осуществляется следующим образом: в основании межкомнатной перегородки укладывают специальный брус, который прочно опирается на балки перекрытия. Для формирования сплошной конструкции на обвязке необходимо закрепить две горизонтальные направляющие, между которыми вертикально крепятся доски, соединяя в верхней их части крепежным деревянным бруском.

При установке каркасной перегородки на обвязочный брус стойки ставят с определенным шагом, объединяя их верхней обвязкой. Детали и элементы деревянного каркаса закрепляют между собой гвоздями либо саморезами, при помощи металлических уголков. С одной стороны устанавливают обшивку, и после этого пространство между деревянными брусьями заполняют шумоизоляцией. Конструкции деревянного каркаса закрепляют к стенам с помощью металлических костылей, к обшивке при помощи саморезов.

В местах стыка перегородок со смежными конструкциями нужно закрепить специальную металлическую сетку. Это защитит всю конструкцию от появления трещин.

В деревянном каркасном доме межкомнатные конструкции необходимо устанавливать через год после постройки дома, т.е. после значительной его усадке. Расстояние между верхом межкомнатной перегородки и потолком должно быть равным не менее 10 см. Его необходимо заполнить паклей и закрыть треугольными брусками.

Перегородки из гипсокартона

Стеновые перегородки гипсокартона

Современная система для монтажа каркасных перегородок из гипсокартона позволяет выполнить строительные работы особенно быстро.

Облегченные перегородки из гипсокартона в доме можно применять из разных конструкций и строительных материалов и в любых других помещениях, даже с увеличенной влажностью воздуха.

В состав данной системы входят металлические профиля — горизонтальные направляющие и вертикальные стоечные и специальный звукоизоляционный строительный материал.

Используют конструкции с разными слоями обшивки, а также на двойном металлическом каркасе. Уровень шумоизоляции межкомнатной перегородки зависит от общего количества листов обшивки, общей толщины внутреннего шумоизоляционного слоя, и наличия воздушной прослойки.

Данные конструкции монтируют во время отделочных работ до установки напольных покрытий. На горизонтальные металлические профили наклеивают полиуретановую шумоизоляционную ленту, и закрепляют их к полу и потолку при помощи дюбелей и шурупов. Стоечные металлические профили устанавливают с шагом в  60 см. Обшивку каркаса необходимо закрепить с одной стороны саморезами, и обязательно положить между металлическими профилями звукоизоляционный материал. После этого устанавливают обшивку с другой стороны перегородки. Все шероховатости и неровности облицовки, а также шляпки шурупов нужно заделать шпатлевкой.

Для более хорошего качества шумоизоляции, перегородки устанавливают к несущим конструкциям потолка и лишь после этого укладывают гипсокартон. Все швы между гипсокартоновыми листами следует шпатлевать в несколько приемов.

Межкомнатные перегородки из стекломатериалов

Стеклянные межкомнатные перегородки

Для создания данных межкомнатных перегородок используют стеклоблоки, которые различаются между собой огромной палитрой разнообразных цветов, выбором фактур поверхности и исходными размерами.

Стеклянные межкомнатные перегородки применяют, чтобы не ограничивать доступ естественного света в комнаты, находящиеся в глубине каркасного дома.

Все стеклоблоки имеют вид полых «кирпичиков» со стенками из прозрачного либо цветного стекла. Из-за наличия внутри них воздуха, они обладают отличными звукоизолирующими свойствами и пропускают до 80 % дневного света.

Монтаж и установка стеклоблоков осуществляется следующим образом: блоки, как правило, укладывают на чистовом этапе отделки комнаты, но перед окончательной отделкой стен и потолка. Стеклоблоки укладывают на цементную стяжку. Технологический процесс их укладки в стену схож с процессом кирпичной кладки, хотя перевязка швов не нужна. Толщина шва получается примерно 1 см. Для укладки применяют цементную смесь или цементно-известковый раствор. Его наносят на горизонтальные и вертикальные поверхности стеклянного блока.

Соединение межкомнатной  перегородки из стеклянных блоков к потолку должно быть достаточно упругим, с использованием пробковых прокладок, так как стекло – это очень хрупкий строительный материал, и при различных деформациях стена может потрескаться.

Стеклянные блоки лучше устанавливать на белый либо цветной цемент, тогда и швы будут смотреться аккуратнее.

Цены на межкомнатные перегородки

Конечная стоимость межкомнатной перегородки будет зависеть от разных факторов.

Влагостойкие и огнестойкие строительные материалы будут стоить дороже стандартных материалов. Также цену может увеличивать количество и качество конечной отделки, базового каркаса и звукоизоляционного материала. Установка межкомнатной перегородки составляет примерно 40 % от стоимости всего строительного материала, а его доставка до места назначения и разгрузка, особенно при выборе тяжелых строительных материалов, может быть равна их стоимости.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
