Стропило или стропила – это… Что такое стропило и где оно используется?

Содержание

это… Что такое стропило и где оно используется?

Стропило – это часть несущей системы скатной кровли, которая не используется в единственном экземпляре, а применяется в качестве стропильной конструкции. Состоит эта часть из вертикальных стоек, наклонных стропильных ног и наклонных подкосов. Если есть необходимость, то стропила укрепляются по нижней части к подстропильным балкам.

Что такое стропило

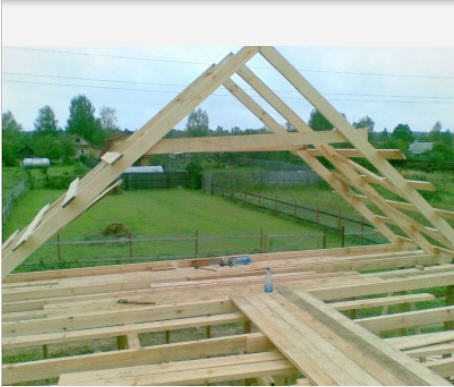

Стропило – это элемент, который ложится в основу целой системы, он состоит из наклонных подкосов, наклонных стропильных ног и вертикальных стоек. Опора осуществляется в деревянных рубленых постройках на венцы. А вот если речь идет о каркасных постройках, то опирание производится на обвязку сверху, тогда как в каменных домах они устанавливаются на мауэрлат, который представляют собой брусья максимальная толщина которых составляет 160 мм. Мауэрлат может располагаться по длине здания или находиться только лишь под стропильной ногой. В том случае, когда стропильная нога имеет сечение незначительной ширины, элементы со временем провисают. Для того чтобы исключить данное явление, следует использовать решетку, которая имеет в составе подкосы, стойки и ригели.

Для подкосов и ригелей применяются доски, ширина которых может составить 150 мм, тогда как толщина равна 25 мм. Для фиксации стропильной ноги используется затяжка, которая связывает нижние части стропильных ног. При скольжении по затяжке конец элемента может нарушить целостность. Для того чтобы исключить скольжение, стропильную ногу необходимо укрепить с затяжкой методом врубки. Стропила должны быть удалены от края на 400 мм.

Необходимость использования

Все это используется для того, чтобы придать крыше качества устойчивости при воздействии высоких нагрузок. В последствие кровля обретает свойства надежности, а стропила передают нагрузку от веса всей системы и снега на внутренние опоры здания. Если здание обладает небольшими пролетами, то следует использовать наслонные стропила. Если отсутствуют промежуточные опоры, то следует задействовать конструкцию из висячих стропил.

Где используются стропила

Стропило – это элемент, который является частью одной большой системы для упрочнения кровли. В зависимости от того, какими конструктивными особенностями будет обладать крыша, используются разные стропильные системы. При современном строительстве к стропилам и кровельным системам в целом предъявляются определенные требования, среди них:

  • практичность;
  • низкие затраты на монтаж и изготовление;
  • долговечность;
  • прочность;
  • простота установки;
  • функциональность; эстетичность.

Стропило – это элемент, который может использоваться в конструкциях односкатных, двухскатных и ломаных крыш. Эти элементы присутствуют и в крыше Судейкина. В первом случае применяются стропила в виде балок, их опирание осуществляется на стены, довольно часто это позволяет сделать кровлю эксплуатируемой. Конструкция крыши в этом случае должна быть предварительно спроектирована, только так можно будет распределить нагрузку по используемой кровле. Стропило, значение которого упомянуто в статье, может использоваться и в двухскатной крыше, в этом случае система имеет треугольные фермы, которые располагаются под определенным углом. Ноги должны находиться на мауэрлате, при этом они дополнительно комплектуются ригелями и растяжками.

Если есть желание оставить пространство для обустройства мансарды, то следует выполнить ломаную крышу, стропильная система которой будет более сложной. В этом случае используется сразу несколько видов стропил. Стоит отметить, что очень оригинальной и привлекательной является конструкция крыши Судейкина. В этом случае стропила соединяются между собой, формируя четыре треугольных ската. Такая система подходит для квадратных заданий.

Что такое стропила с точки зрения конструктивных особенностей

Вы можете самостоятельно осуществить строительство крыши. Стропила в ее составе могут быть наклонными. В этом случае верхний узел фиксируется с помощью шарнира, а нижний – посредством плавающего соединения. Такие конструкции стропил в виде профильных систем принято называть безраспорными. В данной системе не происходит передача нагрузки на мауэрлат. Коньковое соединение выполняется максимально жестко, опора на мауэрлат происходит с помощью шарнира. В этом случае на стены передаются раздвигающие усилия. Данная система, которая объединяет висячие и наслонные стропила, еще называется гибридной. Перераспределение нагрузки – основной принцип работы данной системы. Вес кровли принимается стропилами ногами, которые соединены встык и работают на изгиб. При этом коньковый брус не является столь обязательным элементом, так как он почти бездействует.

Для справки

Распорные стропила, фото которых представлены в статье, должны обустраиваться с учетом качества выполнения болтовых соединений. Предварительно в изделиях следует просверлить отверстия, диаметр которых должен оказаться на один миллиметр меньше по сравнению с диаметром болта или шпильки. Если они будут излишне большими, то в процессе проведения работ может произойти повреждение мауэрлата.

Выбор материала

Слово стропило известно сегодня каждому строителю, однако не всякий домашний мастер знаком с тем, какой лучше материал использовать для изготовления данных элементов в конструкции крыши. В основе может лежать древесина, монолитные железобетонные конструкции или металл. В качестве последнего выступают оцинковка или сталь, в первом случае удается получить облегченные конструкции. При выборе материала специалисты советуют уделить внимание назначению постройки. При этом должны быть учтены и предполагаемые нагрузки на кровлю. Деревянные стропила используются наиболее часто, для этого подбирается качественный клееный брус или массив древесины. Для работ понадобятся не только пиломатериалы, но и плотницкие инструменты, а также элементы крепежа. Если вы решили применить клеенный брус, то он должен иметь ширину в пределах от 12 до 18 м, а вот цельные бревна и доски могут иметь любую конструкцию.

fb.ru

Стропила без подкосов | Все о ремонте и строительстве

Стропила, опертые на две опоры без каких-либо дополнительных упоров, применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м (рис. 30). Стропильная система может быть использована с передачей распора на мауэрлат (стены) и без передачи распора.

рис. 30. Наслонные стропила без подкосов

Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

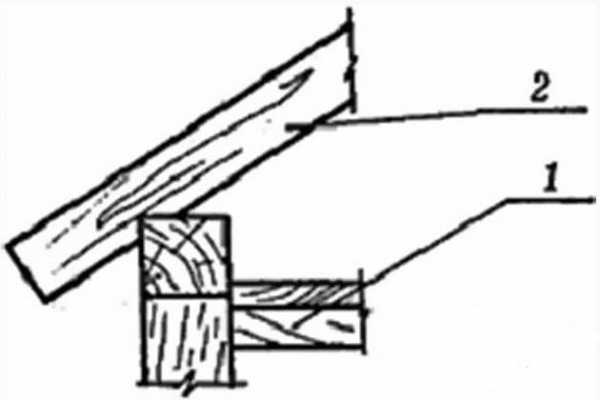

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h. Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h). Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин

а. Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной. Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Эта схема на первый взгляд вообще парадоксальна. Мы же отчетливо видим в нижней части стропильной ноги упор в мауэрлат и система вроде бы должна оказывать на него горизонтальное усилие. Тем не менее, она не показывает распора. Если кому-то хочется узнать почему, то доказательство читайте в курсе лекций профессора Залесского В. Г. на страницах 414–415.

рис. 31. Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой, со скошенной щекой, не дает распора на стены

2. Самый распространенный способ установки стропил относящийся к двухскатным крышам. Низ стропильной ноги делают на ползуне, а верх закрепляют (рис. 32): связывают гвоздевым боем или болтом, либо упирают друг в друга и связывают деревянными прибоинами или металлическими зубчатыми пластинами (МЗП).

рис. 32. Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стены

На что необходимо обратить особое внимание так это на крепление стропильной ноги к мауэрлату Оно сводится только к закреплению стропил в проектное положение обеспечивающее шаг их установки. Для этого достаточно вбить с двух сторон по одному гвоздю наискосок в боковую поверхность стропила или один длинный гвоздь сверху либо поставить гибкую стальную пластину. Если будут применены модные крепежные уголки, то для закрепления низа стропилины достаточно будет одного гвоздя либо нужно прижать стропилину уголками с двух сторон вообще без гвоздей. Не вкручивайте в уголки столько шурупов и не забивайте в них столько гвоздей, сколько имеется отверстий в уголке. Иначе вы превратите ползун в несовершенный шарнир и получите на мауэрлат распор. От ветрового опрокидывания крышу держат гибкие проволочные скрутки не нужно эту функцию перекладывать на уголки либо стропильная система должна расчитываться как распорная.

3. Не дает распора и жесткое защемление конькового узла, когда низ стропильной ноги делают на ползуне, а верх жестко закрепляют (рис. 33). Однако в коньковом узле появляется изгибающий момент, стремящийся его разрушить. Максимальный изгибающий момент в такой конструкции возникает на коньковой опоре, а сами стропильные ноги получают меньший прогиб. Рассчитать такой узел, а потом точно изготовить его на стройплощадке достаточно трудно, поэтому лучше принимать формулы для вычисления изгибающего момента и прогиба как для обыкновенных однопролетных балок.

рис. 33. Опирание низа стропил без врубки в мауэрлат с защемлением конькового узла, не дает распора на стены

Во всех трех вариантах соблюдается правило: один конец стропильной ноги делается на скользящей опоре, позволяющей поворот, другой на шарнире, допускающим только поворот. Крепление стропил на ползунах и неподвижных шарнирах делаются самых разных конструкций. Сейчас их часто выполняют на крепежных пластинах. Можно крепить и по старинке: скобами, гвоздевым боем или использованием коротышей брусков и досок. Нужно только правильно подобрать вид крепежа, чтобы он допускал или препятствовал скольжению стропила в опоре.

При расчете стропильной системы принимается «идеализированная» расчетная схема. Считается, что на крышу давит равномерно распределенная нагрузка, т.е. одинаковая и ровная сила, действующая равномерно по всем плоскостям скатов. На самом деле равномерно распределенной нагрузки на скатах крыши практически никогда не бывает. Ветер, наметающий снеговые мешки на один из скатов и сдувающий снег с другого, солнце растапливающее снег на южных скатах, сползающий весной снег — делают нагрузку на скатах неравномерной. При действии неравномерной нагрузки все три выше представленных варианта стропильных систем статически устойчивы, но только при условии жесткого закрепления конькового прогона. Который концами вводят во фронтоны стен либо подпирают накосными стропилами вальмовых крыш. То есть стропильная система будет устойчивой только в том случае, если коньковый прогон на который опирается верх стропил, надежно закреплен от горизонтального смещения.

При изготовлении щипцовых крыш и опирании прогона только на стойки (без опирания их концов на стены фронтонов) ситуация меняется в худшую сторону (рис. 34). Во втором и третьем варианте при значительном снижении нагрузки на одном из скатов, против расчетной на другом скате, крыша будет пытаться «уехать» в сторону более высокой нагрузки. Первый вариант, в котором низ стропильной ноги сделан с врубкой зубом либо с подшивкой опорного бруска, а верх горизонтальной врубкой уложен на прогон, хорошо держит неравномерную нагрузку, но только при условии абсолютной вертикальности стоек, удерживающих коньковый прогон.

рис. 34. Потеря устойчивости стропильной системой

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку (рис. 35). Она повышает устойчивость системы, но незначительно. Поэтому во всех местах, где схватка пересекается со стойками, поддерживающими коньковый прогон, ее прикрепляют к стойкам гвоздевым боем. Существует устойчивое заблуждение, что схватка всегда работает на растяжение, это не так. Схватка многофункциональный элемент: в безраспорных конструкциях стропил она вообще не работает при отсутствии на крыше снега либо работает на сжатие при появлении на скатах незначительной равномерной нагрузки. На растяжение она работает только в предаварийной ситуации при просадке либо прогибе конькового прогона от действия максимальных нагрузок. По-сути, схватка это аварийный элемент стропильной системы, вступающий в работу, когда крышу завалит максимально возможным количеством снега и коньковый прогон прогнется на всю расчетную величину либо когда произойдут непредвиденные и неравномерные просадки фундаментов и, как следствие, неравномерная осадка стен и конькового прогона. Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали человеку при прохождении по чердаку.

Если во втором и третьем варианте нижний узел опирания стропильной ноги (ползун) заменить на ползун немного другой конструкции (рис. 35, в) — с выносом конца стропилины за стену, то это еще более укрепит всю систему, делая ее статически устойчивой конструкцией при любом сочетании нагрузок.

рис. 35. Схватка между стропилами увеличивает устойчивость стропильной системы

Еще одним мероприятием повышения устойчивости всей системы является жесткое (что не всегда возможно) закрепление низа стоек поддерживающих прогон. Их врубают в лежень и прикрепляют к перекрытиям любым возможным способом, превращая нижний узел опирания стойки из шарнирного (в плоскости стропил) в узел с жестким защемлением (рис. 36).

рис. 36. Пример закрепления узла опирания стойки

Сечение схваток ввиду развития в них малых напряжений не рассчитывают, их принимают конструктивно. Для того, чтобы уменьшить типоразмер деталей использующихся при строительстве стропильной системы, сечение схватки используют тех же размеров, что и стропила, но могут быть применены и более тонкие доски. Схватки устанавливаются с одной или двух сторон стропил и прикрепляются к ним гвоздевым боем и/или болтами (рис. 37). При расчете сечения стропил, схватки не считаются дополнительными опорами, т.е. стропильную систему рассчитывают так, словно схваток в ней вообще нет. Однако, если схватки прикручиваются к стропилам болтами, то несущую способность древесины из-за ослабления отверстиями под болты, уменьшают использованием коэффициента 0,8. Иными словами, если в стропилине будут сверлиться отверстия под установку болтов схваток, то ее расчетное сопротивление применяют равным 0,8R. При креплении схватки к стропилам только гвоздевым боем ослабления расчетного сопротивления древесины стропильной ноги не происходит, но нужно сделать расчет на количество забиваемых гвоздей. Производится расчет на срез (изгиб) гвоздей. За расчетную силу среза принимают распор, который может возникнуть при аварийном состоянии стропильной системы. В общем, в расчет гвоздевого соединения схватки со стропилом вводят распор
(H
), которого нет, при нормальной работе стропил.

рис. 37. Узел крепления схватки

Еще раз напомним, статическая неустойчивость безраспорной стропильной системы проявляется только в крышах, где нет возможности закрепить коньковый прогон от горизонтального смещения. В домах с вальмовыми крышами и в домах с фронтонами из кирпича и камня, безраспорные стропильные системы вполне устойчивы и в мероприятиях по обеспечению устойчивости нет никакой необходимости. Однако «противоаварийные» конструкции — схватки, устанавливать все же надо.

При введении в расчёт стропильной системы распора (даже если его нет) изменяется расчёт сжимающей силы S. Теперь она рассчитывается делением равнодействующей распределённой нагрузки на синус угла наклона стропилины S=(qL/2)/sinα. Не вдаваясь в подробности разложения векторов сил, поясним это на небольшом примере. Предположим, имеем стропильную систему с крутым углом наклона скатов. При действии на неё нагрузки в аварийном состоянии, например, при просадке, ухода от вертикали или разрушении конькового прогона, в схватке появятся растягивающие напряжения, нейтрализующие так называемый распор. При неизменной внешней нагрузке, чем меньше будет угол наклона скатов, тем больше будет расти распор и тем больше будут сжаты стропильные ноги. И наоборот, если стропильные ноги не будут связаны схватками, то они работают, как обычные балки, уложенные в наклонном положении. В этом случае уменьшение угла наклона, при неизменной нагрузке, уменьшает сжимающие напряжения в стропилине и увеличивает нормальную (перпендикулярную) силу, направленную на изгиб балки. Поэтому сжимающая сила в стропильных системах без схваток считается как S=(qL/2)×sinα а со схватками S=(qL/2)/sinα. Так как двухскатные стропильные системы практически никогда не строятся без схваток, а расчёт всегда ведётся на самые плохие условия работы, то далее на всех схемах сжимающие напряжения будут записаны, как S=(qL/2)/sinα вне зависимости будет в этих схемах распор или нет.

При установке шпилек или болтов для крепления схваток обратите особое внимание на диаметр отверстия под них. Он должен быть равным диаметру шпилек (болтов) или даже меньше его на 1 мм. В аварийной ситуации схватка не будет работать до тех пор, пока не выберет зазор между шпилькой и стенкой отверстия в это время низ стропильных ног «разъедется» на несколько миллиметров или сантиметров (зависит от высоты установки схватки), что может подвинуть или выкрутить мауэрлат и разрушить карниз стен, а в распорных стропильных системах, где мауэрлат жестко закреплен — «раздвинуть» легкие стены.

Распорные наслонные стропила

Работающее на изгиб стропило, передающее распор на стены, должно иметь две закрепленные опоры.

Берем те же варианты стропильных схем и заменяем в них нижние опоры с двумя степенями свободы (ползуны) на опоры с одной степенью свободы (шарниры). Просто, где их нет, прибиваем к низу стропильной ноги опорные бруски. Обычно используется брусок длиной около метра и сечением 50×50(60) мм с расчетом гвоздевого соединения. Либо делаем опору на мауэрлат в виде зуба. В первом варианте расчетной схемы, в коньке там где стропила горизонтально оперты на прогон, сшиваем верхние концы стропильных ног гвоздевым боем или скрепляем болтом и получаем, таким образом, шарнирную опору.

рис. 38. Стропила упертые обоими концами в мауэрлат и друг в друга показывают распор

Расчетные схемы стропильных систем меняются незначительно (рис. 38), все внутренние напряжения сжатия и изгиба остаются прежними, но в нижних опорах стропил появляется распор равный H = (qL/2)×ctg α, (кг). В верхних узлах распор в одной стропильной ноге уничтожается противоположно направленным распором от конца другой стропильной ноги, поэтому здесь он не приносит особых хлопот. Однако концы стропильных ног, упертые непосредственно друг в друга или через прогон, могут быть проверены на смятие древесины, хотя в большинстве случаев этого не требуется.

По сути, распорные наслонные стропила это переходная схема между безраспорными наслонными и висячими стропилами. В них уже просматривается схема висячих стропил, но рудимент в виде конькового прогона еще остается. Когда стропила низом уперты в стены, а верхом друг в друга, то прогон здесь как пятое колесо в телеге. С одной стороны вроде и не помешает, а с другой — можно и без него обойтись. Стропильная система проявляет двойственность своей работы, которая зависит от плотности прилегания верха стропил к прогону и друг к другу. Вектор силы давящий на коньковый узел распределяется и на стропильные ноги, и на прогон. При просадке, в результате усадки стен или прогибе от собственного веса, прогон уходит из работы и векторы сил полностью распределяются по стропилам, а сами стропила при этом превращаются в висячие.

В распорных стропильных системах назначение у схватки несколько иное — она в аварийных ситуациях работает на сжатие. Вступая в работу, она снижает распор на стены низа стропильных ног, но полностью его не снимает. Она сможет его снять полностью, если будет расположена в самом низу закрепленная между концами стропильных ног, но это уже другая конструктивная схема и схватка в ней называется затяжкой.

Что же изменяется с включением в схему схватки? Не будем нагружать вас раскладкой векторов сил, просто представьте предаварийную ситуацию, когда на крышу действуют максимальные нагрузки. Там где под коньковым прогоном нет стоек происходит прогиб прогона и наслонные стропила, стянутые схваткой, моментально превращаются в схему висячих стропил со сжатым ригелем, а низ стропильных ног получает распор по соответствующей расчетной схеме. Там где под коньковым прогоном есть стойки либо прогон жесткий, схватка то же работает на сжатие и низ стропильных ног тоже передает распор, но более слабый так, как верх стропил держит коньковый прогон. Однако расчет производится по наихудшему сценарию.

Применение распорных наслонных стропильных систем требует учета влияния распора на стены. Снизить распор можно установкой жестких коньковых прогонов. Для этих стропильных схем будет лучше, если расчетный прогиб конькового прогона получится намного меньше нормированного СНиПом. Старайтесь увеличивать жесткость прогона установкой стоек, подкосов или консольных балок (изменение высоты сечения) либо делайте на нем строительный подъем. Особенно это актуально для домов из легких бетонов, брусовых и рубленных из бревна. Массивные кирпичные, бетонные и панельные дома легче переносят распор на стены.

Следует заметить, что под распором понимается горизонтальное усилие, возникающее от скатывающегося по стропильной ноге сжимающего напряжения S. Иными словами, распор — это горизонтальный вектор сил появляющийся от действия вертикальной нагрузки. Не нужно путать его с распором от прогиба стропил. В расчетной схеме стропила считаются стержневыми элементами, не имеющими высоты, поэтому распор от прогиба не учитывается. На это и направлено нормирование прогиба в строительных конструкциях. СНиП, вводя нормированные величины прогиба, приближает идеализированные расчетные схемы к реальным. Другим словами если прогиб строительной конструкции не превышает нормируемого, то и задумываться о распоре от прогиба не следует, его как бы нет. Хотя на самом деле он есть и в распорной схеме он проявляет себя в большей степени, чем в безраспорной. На распор от прогиба нужно обращать внимание при строительстве стен дома из газобетонов. Это блоки абсолютно не держат изгиб и могут быть разрушены распором даже от прогиба стропил. Не делайте на этих стенах систем распорных стропил. В других случаях распор от прогиба не наносит особого вреда, например, в кирпичных стенах его воспринимает упругость мауэрлата и стального крепежа.

Стропильная система, сделанная по распорному варианту, статически устойчивая система при любых сочетаниях нагрузок и требует жесткого закрепления мауэрлата на стене. Для удержания распора, стены должны быть достаточно массивными либо снабжены неразрывным монолитным железобетонным поясом по всему периметру, как обруч на деревянной бочке. В аварийных ситуациях, в отличие от безраспорных систем, в распорной системе работающая на сжатие схватка не спасает положения, она лишь частично уменьшает распор, передающийся на стены (рис. 38.1). Для того чтобы аварийных ситуаций не произошло мы и собираем по максимуму, нагрузки действующие на крышу.

рис. 38.1. Работающая на сжатие схватка частично снимает распор со стен

Расчет стропильной системы с введенной в нее сжатой схваткой делается по двум сочетаниям нагрузок. Сечение стропильной ноги подбирается по максимальному изгибающему моменту и прогибу без учета работы сжатой схватки. Представьте, что на крыше действуют неравномерная нагрузка: на одной стороне ската снег лежит, а на другой он стаял или сполз. Изгибающаяся стропильная нога просто толкнет сжатую схватку и будет работать как обычная однопролетная балка. Подбор сечения сжатой схватки и определение распора на стены, наоборот, будем производить для равномерно распределенной нагрузки по обоим скатам. В этом случае схватка будет сжата с обеих сторон и получит максимальное напряжение сжатия, низ стропильной ноги будет отдавать пониженный распор на стену, а сама стропильная нога превратится в неразрезную балку на трех опорах.



ostroykevse.com

Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать, инструкции на видео и фото

Содержание статьи:

Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала. Она показана на фото.

Крыша – это несущая конструкция, которая выполняет следующие функции:

  • придает строению красивый внешний вид;
  • принимает на себя внешние нагрузки;
  • ограждает чердак от окружающего мира;
  • передает нагрузку с обрешетки и материала на ней на стены здания и внутренние опоры.

К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.

Конструкция системы стропил

Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.

При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т.д.

При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.

Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.

Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.

Виды стропил



Стропила висячие состоят из таких элементов: нога стропила, перекрытие чердака, ригель. У этих стропил есть только две крайние опорные точки. Они опираются непосредственно на стены дома. Стропильные ноги реагируют и на сжатие, и на изгиб. Эти стропила без подкосов. Читайте также: «Опирание стропил на балки перекрытия». Конструкция висячих стропил передает стенам значительное распирающее усилие по горизонтали. Для того, чтобы уменьшить нагрузку, используют растяжку, с помощью которой соединяют стропильные ноги. Делают ее либо в основании стропил, либо на большей высоте. Растяжка в основании стропил является одновременно и балкой перекрытия – это актуально при создании мансардных кровель. При повышении высоты расположения растяжки требуется увеличить ее мощность и убедиться в надежности прикрепления к стропилам.

В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.

Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.

Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.

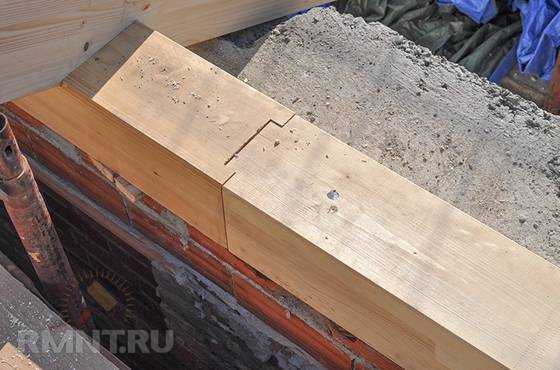

При кирпичной кладке стен мауэрлат представляет собой установленный вровень с внутренней поверхностью стен брус, огражденный снаружи выступом кладки. Между этим элементом и кирпичом укладывают слой гидроизоляции – например, можно положить в два слоя рубероид.


Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.

При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.

Установка стропильных систем

Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.

Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.

Установку системы стропил начинают после возведения несущих стен дома (подробнее: «Установка стропильной системы»). Конструкция стропил деревянного рубленого дома значительно отличается от систем для домов из пеногазобетона, кирпича, каркасных деревянных или панельных домов. Различия существенны и при одинаковой форме, типе и виде крыши. Что касается того, чем обработать стропильную систему, то необходимо использовать антисептические и противопожарные средства, чтобы крыша прослужила длительное время. Главные элементы несущей конструкции – стропильные фермы и обрешетка. Кровля является наружной частью крыши, которую укладывают на несущую конструкцию, состоящую из обрешетки и стропил.

Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.

Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.

Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.

Монтаж стропильной системы, смотрите на видео:

Если жесткость обеспечивается фермами, усиление стропил делают с помощью диагональных связей (подробнее: «Как сделать усиление стропил – варианты укрепления стропильной системы»). Для них могут использоваться доски толщиной 3-4 сантиметров, прибиваемые в основании крайней стропильной ноги и в средней части соседней. Стропильные ноги – это главный элемент системы, поэтому на них приходится большая часть нагрузки кровли. По этой причине систему нужно правильно рассчитывать и устанавливать, чтобы крыша получилась надежной (читайте также: «Как ставить стропила на дом»).

Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.

kryshadoma.com

устройство стропильной системы, что такое балки перекрытия

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Основой любой скатной крыши, которая в последствие является опорой для монтируемого кровельного пирога, служит стропильная конструкция. Балки перекрытия и стропила должны выдерживать вес кровельного покрытия и запросто справляться со снеговой и ветровой нагрузкой. По обыкновению подавляющую часть элементов стропильной системы изготавливают из древесины хвойных пород, обладающей влажностью до 20%.

В данной статье мы определим, как выполнить расчет стропильной системы, а также детально опишем тонкости ее монтажа.

Расчет стропильной системы

Для начала следует выяснить, что такое стропила. Это несущие конструкции кровли скатного типа, изготовленные из стропильных ног, которые располагают под уклоном, наклонных подкосов и вертикальных.

При необходимости снизу их могут «обвязывать» подстропильными горизонтальными балками.

Воспринимаемые стропильной системой нагрузки бывают временными и постоянными. К первым относят такие явления, как выход на крышу людей для ремонта или обслуживания кровли, снеговая и ветровая нагрузка, а также особые нагрузки, как, например, сейсмические колебания, воздействующие на здание.

Постоянные нагрузки – это вес кровельной конструкции в целом.

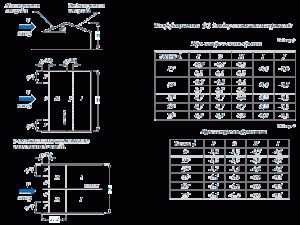

Таблица значений ветровой нагрузки на стропильную систему

Расчет показателей нагрузки на стропильную систему выполняют следующим образом:

  • Показатель снеговой нагрузки определяется произведением расчетного значения веса снежного покрова на квадратный метр горизонтальной поверхности и коэффициента перехода от веса снежного покрова земли на снеговую нагрузку на кровлю. Значение множимого принимают по специальным таблицам в зависимости от района расположения постройки, тогда как множитель (коэффициент) принимается равным 1 при уклоне кровельных скатов менее 25 градусов и 0,7 – при уклоне 25-60 градусов. Если же уклон составляет свыше 60 градусов, коэф-т в учет не берут.
  • Параметр средней ветровой нагрузки вычисляется произведением значения ветровой нагрузки, характерного для определенного района (также принимается согласно таблицам), и коэффициента, учитывающего изменение давления ветра по высоте, которое принимается по таблице и зависит от типа местности.

Виды стропильных сооружений скатной крыши

По типу конструкции стропила делятся на висячие и наслонные. Основной фигурой в системе стропил является треугольник, так как является фигурой, обеспечивающей максимальную жесткость.

Особенности расположения наслонных стропил:

  • Своими концами наслонные стропила опираются на стены дома, при этом середину элементов поддерживают промежуточные опоры.
  • Их монтируют в зданиях, обладающих несущей средней стеной или промежуточными опорами.
  • Расстояние между опорами при применении наслонных стропил не должно быть более 6,5м. Наличие же дополнительных опор позволит увеличить данную ширину до 12-15м.
  • В домах из цилиндрического бревна стропила опирают на верхние венцы, тогда как в каркасных домах в качестве опоры используют верхнюю обвязку. В кирпичных каменных и блочных домах в роли опоры стропильных балок выступает мауэрлат.
  • При идентичных габаритах дома крыша с применением наслонного типа стропил будет легче.

Какими же особенностями обладают висячие стропила:

  • Их концы опирают лишь на мауэрлат или на стены здания, без использования промежуточных опор.
  • Данный тип стропил применим в строениях, обладающих легкими стенами.
  • В системе данного типа стропильные ноги функционируют на сжатие и изгиб, а конструкция в целом создает распирающую горизонтальную нагрузку на стены здания.
  • Для снижения такой нагрузки используют металлическую или деревянную затяжку, соединяющую стропильные ноги. Ее располагают у основания стропильных ног и выше. Чем выше располагают затяжку, тем соединение ее со стропилами должно выполняться более надежно.
  • При длине пролета свыше 8м устанавливают стойку с подкосами («бабку»).

Висячие стропила обладают таким преимуществом, как возможность перекрытия пролетов большого размера.

Совет! При устройстве единой стропильной системы над несколькими пролетами, наслонные и висячие стропильные фермы можно чередовать – монтировать висячие стропила в местах, где нет промежуточных опор, наслонные – в местах с опорами.

Подготовка к монтажу стропил

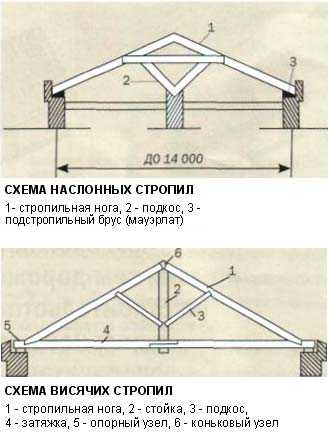

Схемы наслонных и висячих стропил

Элементы должны опираться не непосредственно на стены, а на опорный брус, называемый мауэрлатом. В качестве такого в деревянных домах служит верхний венец дома (брус, бревно).

В кирпичных домах – это брус, специально монтируемый заподлицо к внутренней поверхности стен (снаружи его ограждают выступом кладки из кирпича). Между кирпичом и мауэрлатом обязательно следует проложить гидроизоляционный слой (обычно из битумных рулонных материалов).

Мауэрлат располагают по всей длине сооружения либо подкладывают только под стропилы.

Устанавливают в верхней части конструкции скатной крыши прогон, соединяющий друг с другом стропильные фермы. В дальнейшем на коньковом прогоне будут монтировать конек крыши.

Выбор сечения элементов стропильной системы

Выбор сечения бруса для изготовления стропил зависит от их длины, шага установки, расчетных показателей снеговой и ветровой нагрузки для данного региона.

К примеру, при длине висячих стропил в 5 м и шаге установки в 1,4 м, сечение элементов должно составить примерно 75*200 мм. Существуют специальные таблицы для более точного расчета сечения стропил.

Что касается других составных частей стропильной системы, то рекомендации по их сечению приблизительно следующие:

  • Для мауэрлата – брусья 100*100, 100*150 или 150*150 мм.
  • Для ендов и диагональных балок – брус 100*200 мм.
  • Для прогонов – брусья 100*100, 100*150, 100*200 мм.
  • Для затяжек – брус 50*150 мм.
  • Для ригелей, служащих опорой для стоек – брусья 100*150, 100*200 мм.
  • Для стоек – брусья 100*100, 150*150 мм.
  • Для «кобылок», карнизных досок и подкосов – брус 50*150 мм.
  • Для лобовых и подшивочных досок 22-25*100-150 мм.

Установка стропильной системы

Устройство стропильной системы ведется по разного рода технологиям и зависит от кровельной конструкции. Крепят стропила посредством крепежных элементов – гвоздей, шурупов, болтов, хомутов, скоб.

Части стропильной системы, соприкасаемые с блоками либо кирпичной кладкой, в обязательном порядке защищают от гниения при помощи прокладки рулонных материалов на основе битума. Помимо этого, элементы стропильной системы из дерева покрывают огне- и биозащитными растворами.

Установка прогона для крепления стропил

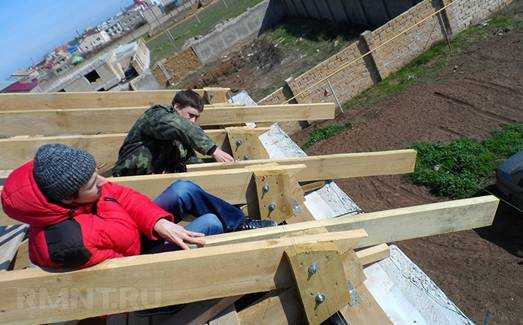

Мауэрлат к стенам прикрепляют при помощи анкеров. Стропильные ноги опирают на мауэрлат и притягивают скруткой из проволоки около 6 мм в диаметре.

При устройстве стропил для крыши своими руками сперва монтируют крайние пары стропил, а после посредством шнура проверяют на параллельность их грани.

Затем натягивают шнур по коньку, устанавливают по нему промежуточные пары стропил, а далее тщательно их выравнивают.

При попадании стропила на место монтажа дымоходного выхода, мансардного окна либо вентиляции, допускается вырезка из него отрезка с монтажом поперечных распорок из бруса аналогичного сечения.

Совет! Промежуток от дымохода до деревянных частей согласно строительным нормам должен быть не менее 13 см.

Стропила являются одной и важнейших составляющих конструкции скатной крыши, поэтому рекомендуем со всей серьезностью отнестись к их расчету и монтажу.

krovlyakryshi.ru

Стропильная система

 Из этой статьи вы узнаете, что такое стропильная система и стропила, какие бывают разновидности кровли. Мы рассмотрим устройство стропильной системы крыши, разновидности крыш, достоинства и недостатки самых популярных видов. Также статья расскажет об альтернативе деревянной стропильной системе.

Стропильная система — это конструкция, которая поддерживает кровлю, защищает дом от ветра и осадков, и в некоторых случаях создаёт дополнительное пространство (чердак, мансарду). О том, из каких элементов она состоит, какие бывают разновидности устройства этой конструкции, рассмотрим более детально.



Виды стропильных систем

Разновидностей систем устройства крыши существует очень много. Условно их можно подразделить на традиционные и индивидуальные. Для простоты восприятия мы раскроем несколько базовых терминов.

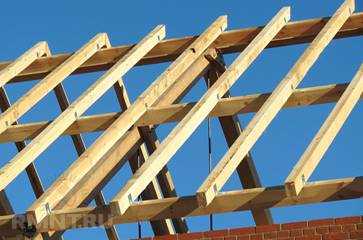

Стропила или стропильная нога — наклонный элемент, одно из рёбер ската крыши. Располагается от конька до опорной стены, либо до края (свеса) крыши.

Скат крыши — плоскость кровли, расположенная под углом к горизонту (как правило, от конька к стенам).

Конёк крыши — прямая, по которой стыкуются скаты (плоскости) кровли. Его проекция, как правило, проходит между двух несущих стен дома.

Мауэрлат — основание стропильной системы. Обвязка из толстого бруса или доски по несущим стенам.

Кобылка — элемент, удлиняющий стропила для устройства свеса крыши.

Мансардный этаж или мансарда — жилое помещение на чердаке дома, площадью меньше нижних этажей. Крыша имеет ломаную форму.



Традиционные стропильные системы

Наиболее простые и проверенные конструкции, для создания которых достаточно минимального уровня знаний и навыков. Конструкция традиционных систем сложилась исторически в течение многих веков, поэтому их можно назвать оптимальным решением для большинства случаев. При создании традиционной системы, для здания размерами не больше средних (до 80 кв. м), используется только необходимый минимум деталей, смонтированных интуитивно понятным способом.



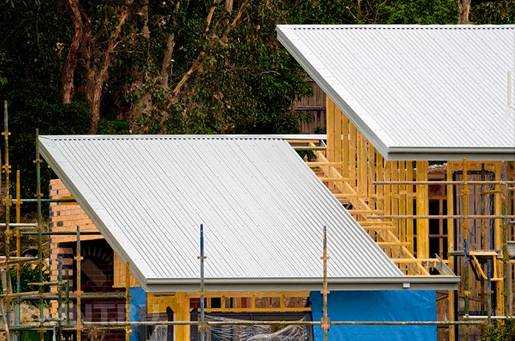

Односкатная крыша

Стропильная система кровли, состоящая из одного ската, применяется только на временных и подсобных зданиях — гараж, сарай или пристройка, терраса, навес, козырёк. Для создания такой системы ряд стропил приподнимается с одной стороны (по опорной стене) на высоту от 1/10 (уклон 10%) до 1/3 (уклон 33%) от длины проекции стропил (расстояния между опорными стенами).

Свойства такой стропильной системы редко позволяют использовать её для жилых зданий из-за ограниченной площади ската, а значит и всего здания. Несмотря на самый малый расходкровельного материала, односкатная планировка наименее эффективно организовывает подкрышное пространство. Для того чтобы обеспечить достаточную несущую способность, используют мощные балки.



Двускатная крыша

Самый простой вид крыши для жилого дома. Стропильная система двускатной крыши представляет собой две плоскости, созданные стропилами, которые сходятся в коньке. В большинстве случаев скаты делают равными по размерам.

Достоинства:

1.  Не требуется состыковка дополнительных плоскостей.

2.  Меньший отход кровельного материала (отсутствует подрезка под угол).

3.  Самый малый расход материала.

4.  Самый малый суммарный вес всех элементов.

5.  Мауэрлат устраивать необязательно.

6.  Большое разнообразие вариантов — от бесчердачной кровли высотой 400 мм до полноценного мансардного этажа.

7.  Разброс длины скатов — от 1 до 6 м.

Недостатки:

1.  Распределение нагрузки на две несущие стены.

2.  Вертикальный фронтон воспринимает значительную ветровую нагрузку.

3.  Расход стенового материала для фронтона (как правило, он дороже кровельного).

4.  Обычный внешний вид.

5.  Двускатная кровля деформируется быстрее, чем четырёхскатная из-за меньшего пространственного раскрепления.

6.  При большой снеговой нагрузке необходимы дополнительные опоры и уменьшение угла конька (сделать его более острым)*.

* — уменьшение угла конька возможно только путём увеличения высоты подчердачного пространства, т. к. несущие стены неподвижны.

Скаты чаще всего имеют равные размеры, но встречаются и неравноскатные крыши. Оптимальный угол конька — 90°. Двускатная стропильная система подходит для любых зданий, с облегчённым кровельным материалом (все современные материалы —металлочерепица, профиль, шифер и т. д.).

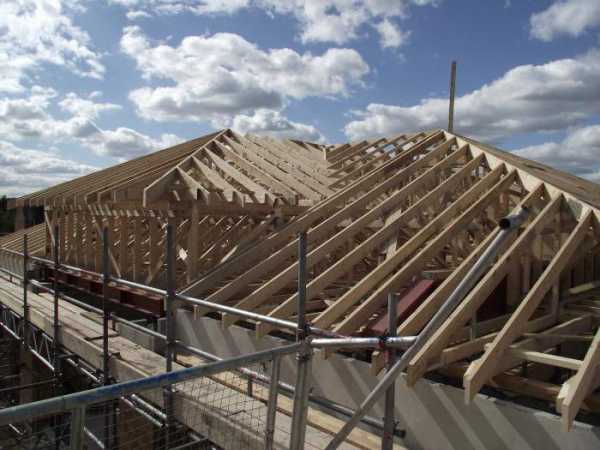

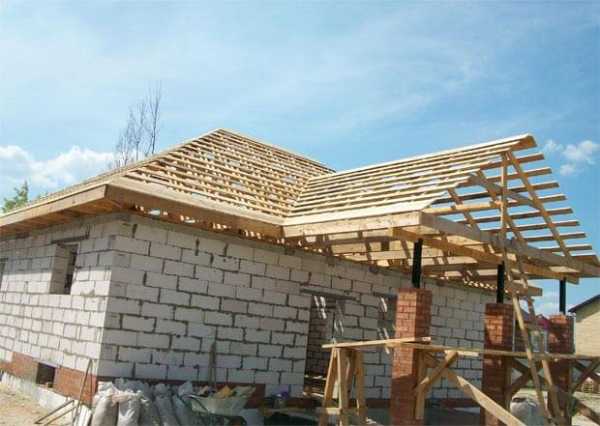

Четырёхскатная крыша

«Производная» от двускатной крыши. Стропильная система четырёхскатной крыши сложилась исторически. Из-за применения в качестве кровельного материала глиняной черепицы, которая имеет большой вес, возникла необходимость распределения нагрузки по всем стенам и углам здания. При опоре концов стропил на мауэрлат, к ним наращивают кобылки для увеличения вылета крыши и водоотвода.

В этой вариации двускатная стропильная система получает два дополнительных ската. Иными словами, фронтон заменяют скатом крыши, который имеет треугольную форму и называется «вальма». Именно поэтому четырёхскатные крыши чаще всего являются вальмовыми.

Достоинства (в сравнении с двускатными):

1.  Значительно большая несущая способность.

2.  Пространственная жёсткость стропильной системы.

3.  Нагрузка распределяется на четыре несущие стены.

4.  Замена стенового материала кровельным — меньше нагрузки на фундамент.

5.  Гашение ветровой нагрузки на фронтон наклонным скатом (вальмой).

6.  Способность выдержать кровельный материал и снеговую нагрузку значительного веса.

Недостатки:

1.  Требуется развитый навык плотника.

2.  Обязательное устройство мауэрлата.

3.  Больший расход материала стропильной системы.

4.  Больший расход кровельного материала (угловая подрезка).

5.  Больший суммарный вес всех материалов.

6.  Часть чердака недоступна из-за вальмы.

Стропильные системы, которые имеют более 4-х скатов, называют многоскатными. Они принципиально повторяют систему четырёхскатной крыши, но проектируются индивидуально, исходя из особенностей здания.

Индивидуальные стропильные системы

В случае, когда здание имеет сложную форму в плане или сложную планировку подчердачного пространства, стропильная система превращается в сложный конструктивный элемент с комбинированными функциями. Возведение таких систем требует высокого мастерства плотника и понимания распределения нагрузки в процессе эксплуатации. Мы рассмотрим наиболее распространённые случаи комбинированной кровли.

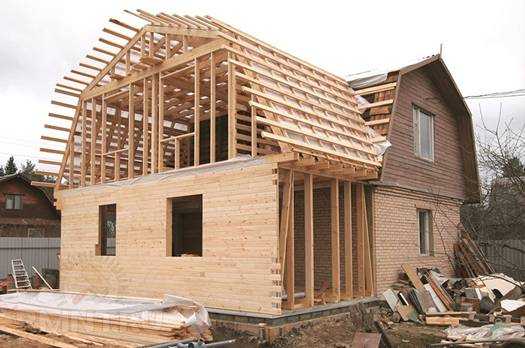

Мансардная стропильная система

Самая простая из индивидуальных. В основном применяется при реконструкции здания — надстройке дополнительного этажа. В этом случае между несущих стен перекидываются балки, которые служат основой перекрытия и затяжкой одновременно. По балкам устанавливается ряд вертикальных стоек высотой от 1,5 до 2,5 м. По верху балок устраиваются скаты крыши и конёк.

Преимущество такой организации чердака:

·      комбинация функций помещения;

·      уменьшение площади кровли, несущей снеговую нагрузку;

·      расширение жилой площади дома.

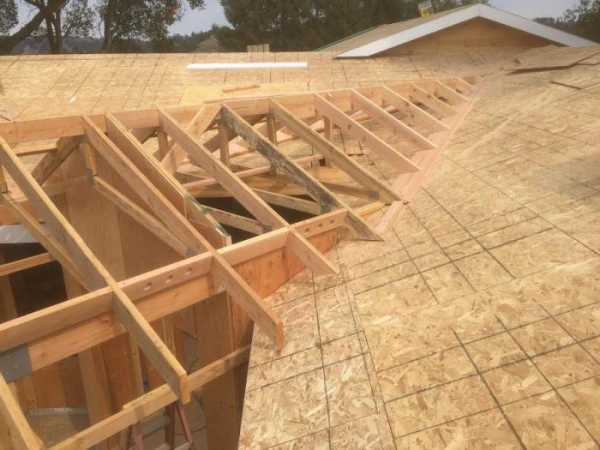

Вальмовая стропильная система

Как было сказано, вальма — треугольный скат вместо фронтона двускатной кровли. Поэтому вальмовой она называется по принципу устройства. Например, в случае, когда такой скат устраивается только с одной стороны, такая кровля называется вальмовой трёхскатной. Принцип её устройства описан в разделе о четырёхскатной кровле.

Частный случай вальмы — полувальма. Фронтон и вальма пересекаются выше уровня перекрытия. Практического смысла в таком решении нет (кроме незначительного снижения ветровой нагрузки), но здание приобретает интересный внешний вид. Комбинация вальм, козырьков и мансардных окон создаёт эффектный внешний вид.

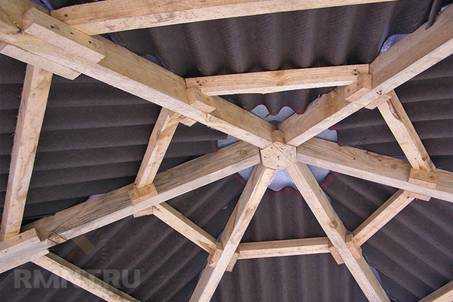

Ещё одни частный случай вальмовой кровли — шатровая. Крыша имеет четыре ската-вальмы, которые сходятся в одной точке. Такая крыша не имеет конька и подходит только для домов квадратной формы в плане.



Купольная и сводчатая кровли

Применяются при исторической отделке, в зданиях, представляющих художественную ценность. Стропильная система в виде купола или ангара, колпака башни или волнообразная — сама по себе произведение искусства. Здесь потребуется не просто понимание нагрузки, но и кропотливые вычисления с учётом климатических условий, особенно ветровой и снеговой нагрузок.



Материал для крыши

С кровельным материалом определиться довольно просто — исходя из внешнего вида. Но к выбору материала для стропильной системы следует подойти более тщательно. Традиционно её принято создавать из дерева. Это вполне объяснимо, учитывая свойства этого материала — малый вес, лёгкость обработки, относительно невысокая стоимость. Однако дерево имеет существенные недостатки, которые отрицательно сказываются на всей конструкции:

1.  Усушка. Со временем любой деревянный материал рассыхается, при этом увеличиваются размеры посадочных мест метизов. В результате крепления ослабевают. Именно поэтому при возведении стропильной системы рекомендуют использовать не гвозди, а шурупы (саморезы).

2.  Подверженность гниению и поражению насекомыми. Увы, это судьба всех натуральных материалов. К тому же владельцы домов редко вспоминают о профилактической обработке дерева.

3.  Относительно малая несущая способность. Дерево хвойных пород не держит существенных нагрузок на срез, смятие и излом.

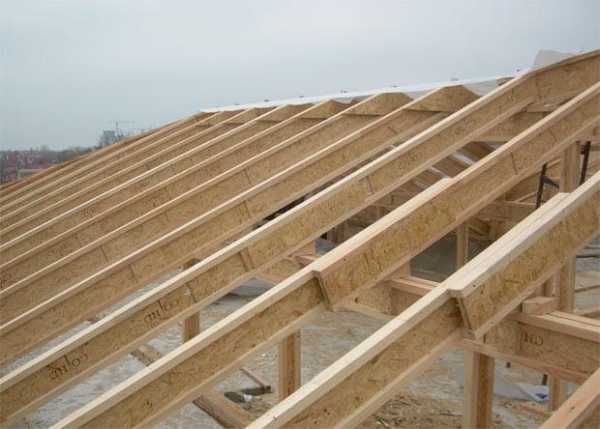

Во многих случаях применение дерева становится нерентабельным и неудобным — чтобы обеспечить достаточную несущую способность, требуется слишком большое сечение элемента. Тогда стропильную систему выполняют из металла. Вот наиболее распространённые случаи применения стальной стропильной системы:

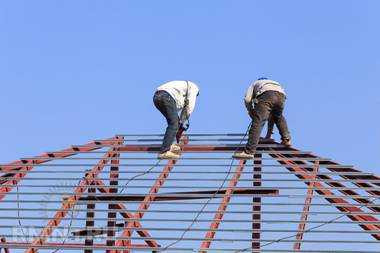

1.   При значительных пролётах. Металлические фермы могут быть до 12 метров длиной.

2.   При значительной нагрузке. Стальной рамный каркас выдержит кровлю даже из бетона.

3.   При строительстве монументальных сооружений (храмов, вокзалов, музеев). Когда требуется ограждение больших пространств, например, подкупольных — используют стальные фермы, рассчитанные индивидуально. Помимо несущей способности здесь требуется продолжительный срок службы — от 100 лет.

4.   Если предполагается повышенная влажность. Дерево при воздействии влаги теряет свойства во много раз быстрее, чем металл.

Правильно рассчитанная и собранная стропильная система — залог надёжности и уюта всего дома.



Виталий Долбинов, рмнт.ру



http://www.rmnt.ru/ — сайт RMNT.ru

digest.wizardsoft.ru

технология правильного монтажа и устройство стропильной системы, инструкция, как сделать, видео

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В индивидуальном жилищном строительстве при устройстве кровли почти все владельцы домов выбирают скатную форму крыши, практичную и экономически выгодную. Такая кровля нуждается в надежной несущей системе, и основа ее – стропило. Ни одна кровля, имеющая сколько-нибудь значительный уклон (от 5% и выше) не обходится без этого элемента. А в совокупности они формируют стропильную систему, которая и воспринимает все нагрузки, приходящиеся на кровельное покрытие. Как устраиваются и рассчитываются стропила – далее в статье

Если сравнивать крышу здания с человеческим организмом, то кровельная несущая конструкция в ней выполняет функцию позвоночника, а каждое из стропил, соответственно – ребро.

Требования к материалу для крыши предъявляются следующие:

  • Дерево должно быть сухим – не более 2% влажности
  • Сортность древесины:
  • Для затяжек в висячих стропилах – не ниже 1-го сорта
  • Для стропильных ног – 1-2-го сорта
  • Для стоек и подкосов – 3-го сорта с минимумом сучков
  • Прочность – плановая нагрузка должна учитывать вес кровли и снегового ковра на ней (для большей части России – 200 кг/м2). Суммарная масса делится на планируемое количество стропил
  • Стойкость к атмосферным и биологическим воздействиям

Важная информация! Часто стропилами ошибочно называют только наклонные балки, соединяющие стену и конек (с коньковым брусом или без него).

Однако эта балка, на самом деле – стропильная нога, а страпилом следует называть всю конструкцию, составляющую одну секцию системы в поперечном разрезе:

    • стропильные ноги
    •  подкосы (распорки, упирающиеся в несущую конструкцию здания или стойку)
    •  стойки (вертикальные опоры, поддерживающие стропильные ноги)
    •  ригеля (горизонтальные балки, установленные между стропилами параллельно земле)
    •  для висячих стропил – бабки (вертикальная стойка, работающая на растяжение)
    •  стяжки (горизонтальные элементы, препятствующие распиранию стен стропильными ногами), в отдельных случаях – другие элементы.

Стропильная система крыши выполняется по трем схемам: наслонные, висячие и комбинированные. В случаях больших пролетов также создают стропильные фермы, выполненные либо на основании висячих или наслонных конструкций, либо – в виде их комбинации.

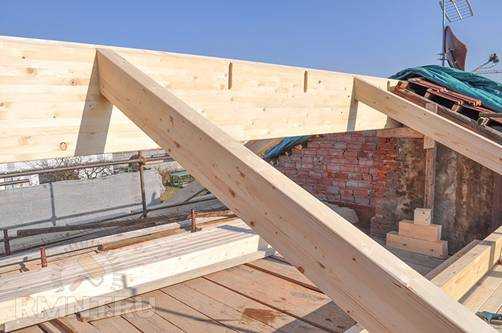

Устройство наслонных стропил: узлы и соединения

Наслонные стропила а) по стенам, б) по колоннам

Наслонные стропила называются так, поскольку опираются на наружные несущие стены (непосредственно боковиной стропильной ноги) и внутренние несущие конструкции (если таковые имеются) – стены или колонны через систему стоек. При пролете (расстоянии между наружными стенами) до 6 м стойки могут не устраиваться, особенно если опереть их не на что.

В центре, в любом случае, правильный монтаж стропил предполагает установку конькового бруса, на котором и сходятся противоположные ноги одного стропила. По периметру здания поверх стен укладывается подстропильный брус – мауэрлат.

В деревянных срубах его роль выполняет последний венец. В целях экономии можно делать не сплошной брус, а подкладывать обрезки (обязательно – одинакового сечения) под каждую ногу.

Мауэрлат крепится штырями или болтами в армирующий бетонный пояс или верх стены (вертикально, на глубину 40 см), либо – на проволочных стяжках (ф>= 6 мм) не выше, чем в 3 от верха ряд кладки (закладывать стяжку следует при возведении стены).

В стропильной ноге в месте установки ее на мауэрлат делается выборка соответствующей формы и размера, которая и укладывается на подстропильный брус. Дополнительно узел крепится болтами, металлическими накладками, либо скобами.

Важная информация! Для новых зданий, особенно – из бревна и бруса, окончательная усадка которых еще не завершилась, устанавливается система плавающих, или скользящих стропил. Крепление ноги осуществляется не жестко, а при помощи пластины с прорезями, через которые саморез или болт, вкрученные в ногу, имеют свободный ход. На коньковом брусе стропила также имеют шарнирное крепление. За счет этого при усадке стропила не ломаются, не выгибаются, а принимают новую форму, соответствующую изменившейся конфигурации несущих стен.

Схема висячих стропил

Узел опирания стропила на мауэрлат: 1- балка перекрытия, 2 – стропильная нога

Висячая система конструктивно отличается от наслонной, соответственно, в этом случае и технология монтажа стропил будет иная.

На той или иной высоте стропильные ноги соединены затяжкой, соответственно, единственное усилие, которое передается на стену – это вертикальное давление кровли.

Можно считать, что в этом случае стропила до связывания коньковым и подстропильными брусьями являются полностью автономной системой. При этом опора стропильных ног или затяжки может осуществляться как на мауэрлат, так и непосредственно на несущую стену.

При ширине пролета до6 мв висячих стропилах роль затяжки может выполнять балка перекрытия. При больших размерах пролета – дополнительно монтируются бабки, ригеля и откосы.

Для соединения бабки и затяжки используется скоба, пропускаемая под нижней частью затяжки, для остальных узлов – те же способы крепления, что и для наслонных стропил.

Сборка стропильных конструкций

Процесс монтажа стропил

Конечно, лучше всего покажет устройство стропильной системы видео, и выглядит этот процесс следующим образом.

Если не собирать, то уж размечать стропильные конструкции необходимо на земле – это и удобнее, и безопаснее. Есть возможность сразу подогнать под один размер все необходимые элементы.

СОВЕТ! При предварительной распиловке деталей стропил, лучше оставить небольшой запас по длине, чтобы при необходимости можно было подогнать размеры конструкции по месту.

  1. Для разметки стропильных ног берется кусок бруса или ровного кругляка небольшого диаметра (последний – затесывается посредине), длина которого равна расстоянию между стенами здания. В его центре перпендикулярно набивается планка, длина которой равна высоте от уровня опирания стропил на стену до конька. Далее каждая из стропильных ног ставится на угол между краем продольного бруса и вершиной поперечной планки.

В верхней точке ставится метка строительным карандашом, на основании которой потом будет принято место разделки. В системе с висячими стропилами подобным же образом (на основании горизонтального бруска) отмеряются затяжки.

Если структура стропила достаточно сложная – с опорами, бабками, подкосами – на время разметки конструкцию можно при помощи тонких реек прихватить небольшими гвоздиками.

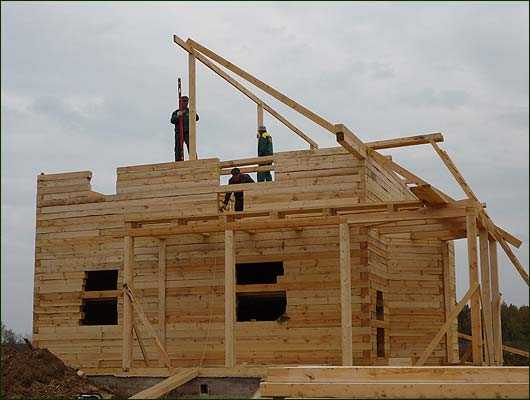

  1. Когда все стропила измерены и размечены, а возможно – даже разделаны и собраны, их поднимают на крышу. Сборка на земле предполагает большее удобство, но не всегда прочность конструкции позволяет ее подвергать тем нагрузкам, которые возникают в процессе подъема. Независимо от того, где собирались детали — монтаж стропильной системы инструкция рекомендует вести в таком порядке. Вначале устанавливаются крайние стропила с обоих концов кровли. Сейчас крепить их окончательно еще нельзя, поскольку необходимо определить симметричность. Для упрощения процесса стропиловки крыши их можно временными креплениями соединить с мауэрлатом.
  2. Далее промеряются скаты будущей кровли. Для этого бечевкой соединяют вершину каждого стропила с нижним углом противоположного – вначале по одной стороне, потом – по другой. При этом бечевки по каждому из скатов должны перекреститься точно посередине крыши, и лишь слегка касаться друг друга. Если геометрия получилась другой – необходимо откорректировать расположение или саму конструкцию стропил до достижения нужного результата.

    Связывание стропил диагональными схватками

  1. Для лучшего понимания процедуры, можно посмотреть перед тем, как сделать стропила видео с наглядной демонстрацией всего хода работ. Когда крайние стропила выставлены, их вершины также соединяют бечевкой по линии, где позднее будет проходить коньковый брус. Именно по этой линии в дальнейшем следует выставлять все оставшиеся стропила. Их также до выставления всей системы лучше садить на временные крепления, поскольку, возможно, потребуются корректировки. При установке, если возникли сомнения в точности расположения конструкций, есть смысл еще один или несколько раз промерить скаты способом, описанным выше.
  2. После того, как выставлены все стропила, их крепят окончательно к мауэрлату или стенам, и связывают коньковым брусом, пропускаемым под вершинами стыков стропил. После этого по внешней стороне набивается обрешетка. Если в каких-то узлах стропило опирается не на дерево, а, например, на кладку стены – под него обязательно подкладывается гидроизоляция в виде двух слоев рубероида. То же самое касается мауэрлата, подкосов и прочих деревянных элементов.

krovlyakryshi.ru

Стропило треснуло или просело. Как своими руками его усилить

Стропила служат для передачи нагрузки, создаваемой обрешеткой, кровлей, снегом и ветром, подстропильному брусу — мауэрлату. При неправильной эксплуатации, или в результате ошибок, допущенных при проектировании крыши, стропила проседают, изгибаются и переламываются. Разрушенное стропило подлежит замене, однако при своевременном выявлении дефекта конструкция восстанавливается и усиливается с помощью накладных элементов и подкосов.

Прогиб стропильной ноги

Основной причиной этого дефекта является ошибка или отсутствие расчетов на изгиб. Выбранное сечение стропильной ноги вполне удовлетворяет требованиям к прочностным характеристикам, однако под нагрузкой, создаваемой снежным сугробом, давлением ветра и весом кровли конструкция прогибается. Для усиления стропильная нога наращивается по высоте.

К нижней грани стропила крепится подмога — деревянный брус, равный по толщине стропилу. Подмога монтируется между подстропильным брусом и подстропильной ногой, и крепится к стропилу хомутами или монтажными гвоздевыми пластинами. Нижний конец подмоги упирается в брус, а верхний ложится на подстропильную ногу.

Усиление стропил на подкосах

В случае превышения допустимых нагрузок на нижнюю часть ската возможен перелом стропила на подкосе. В этом случае усиление производится с помощью деревянных накладок, равных стропилу по высоте. Накладки устанавливаются с обеих сторон и крепятся к стропилу хомутами или гвоздевым боем.

На подстропильную ногу устанавливаются прибоины, увеличивающие толщину подкоса и служащие опорой для накладок. Прибоины крепятся к подкосу гвоздевым боем.

Ремонт треснувшего стропила

При появлении трещин стропильные ноги усиливаются накладками и подкосами. Ремонт выполняется в следующей последовательности:

— поврежденное стропило выравнивают, чтобы оно оказалось в одной плоскости с другими стропильными ногами. Для этого к нижней грани стропила набивается временная накладка с поперечными брусками, в нее упирается рычаг домкрата, стропило выводится на необходимый уровень и устанавливается на временную опору;

— выставленное стропило с двух сторон усиливается накладками длиной 80-100 см. Накладки крепятся с помощью стальных болтов или шпилек, с каждой стороны от повреждения устанавливается не менее двух болтов;

— после закрепления усиливающих накладок опора и временная накладка демонтируются.

Стропило, треснувшее в двух и более местах, подлежит замене.

Усиление и ремонт подгнившего стропила

Сырость и недостаточная вентиляция подкровельного пространства часто становятся причиной загнивания и ослабления стропил в местах опирания на мауэрлат. Ремонт треснувших и ослабленных стропил производится в следующей последовательности:

— на стропильную ногу с обеих сторон монтируются прибоины. Они устанавливаются выше поврежденного места и крепятся гвоздевым боем;

— монтируются подкосы. Верхние концы подкосов упираются в прибоины и крепятся к стропилу гвоздевым боем. Нижние концы подкосов раздвигаются и упираются в мауэрлат или дополнительный лежень.

В случае значительной площади пораженного участка или скола на нижнюю часть стропила устанавливается протез. Он изготавливается из деревянных накладок или стальных прутков:

— стропило устанавливается на временную опору, пораженная часть обрезается, срез обрабатывается антисептиком;

— на стропило с обеих сторон устанавливаются деревянные накладки и закрепляются болтами или гвоздевым боем. Стропило опирается на мауэрлат и крепится к кладке стены с помощью проволочной скрутки;

 — протез из стальных прутков оборудуется опорными площадками, надевается на обрезанное стропило и устанавливается на мауэрлат. Необходимая жесткость металлического протеза достигается с помощью подкосной решетки;

— после установки протеза временная опора демонтируется.

Чтобы исключить ослабление и преждевременное разрушение стропил, на чердаке должна быть эффективная вентиляция. Кроме того, необходимы периодический контроль исправности пароизоляции и своевременная обработка конструкций антисептическими средствами.





www.onduvilla.ru
