Труба сантехническая 110 размеры – таблица размеров пластиковых наружных изделий, вариант для канализации шириной 200 и 250 мм
Диаметр канализационной трубы — Учебник сантехника
При установке сантехнического прибора поднимается задача его присоединения к системе канализации. Дабы это сделать, необходимо знать, какой диаметр трубы подобрать. Помимо этого, нужно ориентироваться в ситуации на рынке.
Разновидности диаметров
Значение диаметра трубы канализации сильно зависит от места установки. Если не сказать о коллекторах, каковые собирают все сточные воды от жилых и промышленных сооружений, то диаметр труб в здания в основном равняется 50, 110 мм. Диаметры трубопроводов наружных сетей колеблются в пределах 110–600 мм.
Совет! Так как диктующим причиной в выборе диаметра трубопровода есть количество сточных вод, то при монтажных работах направляться брать во внимание, сколько сантехнических изделий устанавливается и какая пропускная свойство труб монтируемой системы.
- В большинстве случаев, стояки внутренней канализации и выпуски в наружную сеть имеют O 110 мм. Отводы от сантехнических устройств, не считая унитаза, устраиваются из труб диаметром в пределах 32–50 мм.
- Наружная канализация населенных пунктов устраивается различных диаметров в зависимости от количества точек подключения по ходу движения транспортируемых стоков. От частного жилища, в большинстве случаев, отводится трубопровод O 110 мм.
- От многоквартирных высотных зданий выпуск в наружную канализацию может выполняться трубопроводом O 160 мм.
Трубы, как мы знаем, имеют внутренний и наружный диаметры. Ранее для устройства систем канализации использовались изделия, в основном выполненные из чугуна либо асбестоцемента. В нормативно-технической литературе и при проектировании эти трубы указывались с внутренним диаметром, который обозначается Dвн. на данный момент чаще используются трубы, изготовленные из полимерных материалов. Для них уже указывается наружный диаметр с обозначением Dн.
При проектировании и монтаже на это необходимо очень обращать внимание. Оба значения диаметра занимают важное место в зависимости от работ, каковые проводятся. При проведении расчетов во внимание берется то, какой диаметр трубы во внутренней ее части, тогда как при ярком монтаже на первую роль выходит диаметр наружный. Как раз от него отталкиваются, в то время, когда необходимо выполнять нормативные расстояния к другим коммуникациям, особенно при прокладке трубопроводов ниже поверхности земли.
Так как трубы имеют большой ассортимент, то изделия с однообразными внутренними диаметрами смогут иметь различное наружное сечение и напротив. Все дело в толщине стенок. Трубы, каковые используются в напорной канализации либо находятся в земле под действием громадных внешних нагрузок, толщина стенок возрастает. Зная наружный диаметр трубного изделия и его толщину стенок, возможно вычислить значение внутреннего сечения. Для этого от Dн необходимо отнять две толщины стены.

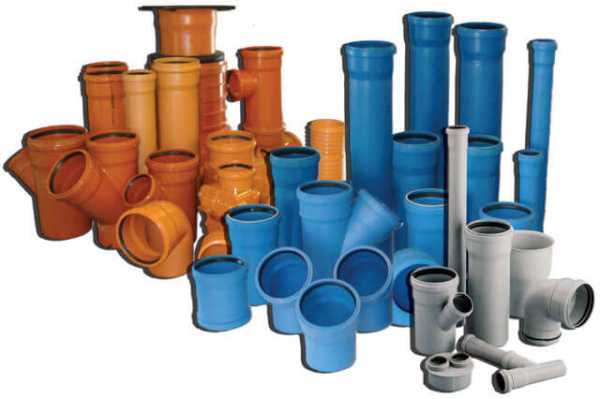

Диаметры канализационных труб из различных материалов
uchebniksantehnika.ru
Трубы пвх для канализации размеры 50 и 100мм — цены и срок службы | Размер сантехнических труб для внутренних работ
Одна из ключевых задач, которую предстоит решить проектировщику канализационной системы – это правильный расчет толщины каждого участка. Если диаметр будет недостаточным, то конструкция не будет обладать желаемым потенциалом, если же примененные трубы будут неоправданно большими, то смета монтажа значительно подорожает.
Трубы какого диаметра применяются наиболее часто?
Минимальный допустимый диаметр рассматриваемых компоновочных деталей рвняется 50 мм. Применение компонентов меньшего диаметра себя не оправдывает, поэтому не считается допустимым. 50 миллиметровые трубы, как правило, подходят для сборки канализационных каналов внутри помещений, в основном без пайки. Система раструбного монтажа позволяет выполнять сборку максимально оперативно и без применения вспомогательного инструментария.
О чем говорит цветовая маркировка изделий?
Планируя приобретение частей для внутреннего и\или наружного канализационного канала стоит понимать, что детали для внутренних коммуникаций традиционно окрашиваются в серый цвет, детали для применения за пределами объекта – в оранжевый.
Что же касается температур, которые способны выдержать изделие из поливинилхлорида, об этом есть материал – ознакомиться здесь.

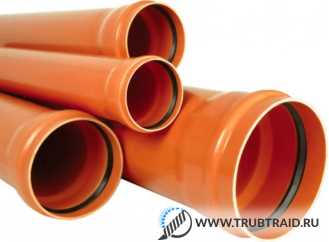

Ценовые и технические особенности запчастей для уличной канализации.
Высокий уровень автоматизации и регулярные модернизации производства рассматриваемой продукции не только позволили исключить брак, но и ощутимо способствовали снижению стоимости продукции. Если сравнивать продукцию из ПВХ и металла, аналогичную по техническим и геометрическим параметрам, то более оптимальным, с финансовой позиции, окажется именно ПВХ, причем без всяческих уступок по качеству и других компромиссов.
| В каком городе? | Диаметрмм | Цена | Диаметр | Цена |
|---|---|---|---|---|
| В Новосибирске | 50 мм. | 60 р. | 110 мм. | 224 р. |
| В Ярославле | 50 мм. | 69 р. | 110 мм. | 172 р. |
| В Екатеринбурге | 50 мм. | 94 р. | 110 мм. | 250 р. |
| В Барнауле | 50 мм. | 60 р. | 110 мм. | 157 р. |
Почему монтаж объекта из ПВХ не предполагает наличия сложного инструментария?
Как уже было отмечено выше, сборка водоотводящих систем из таких труб выполняется в ручном режиме, без привлечения сложной оснастки.

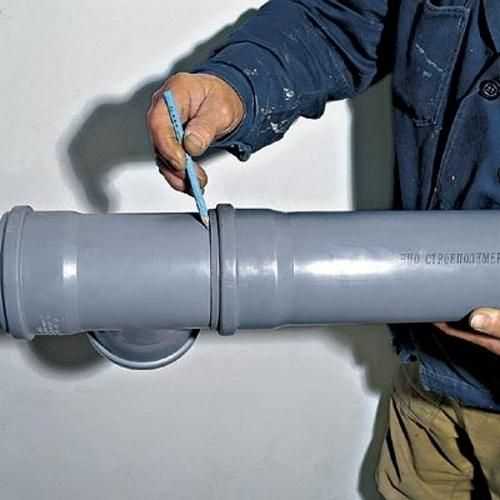

Однако, стандартная нарезка материала не всегда соответствует текущим потребностям пользователя. Как быть? В контексте этой ситуации всё просто: трубы пвх для канализации можно пилить обычной ножовкой по металлу, подгоняя отдельные участки под необходимые размеры.

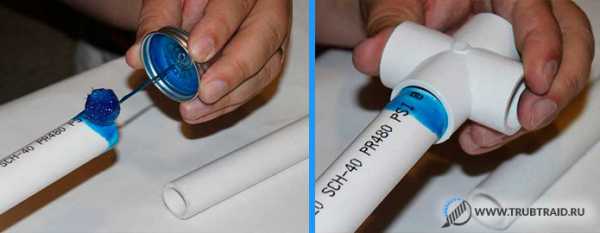

И попросту их можно склеивать специальным клеем. Это не так надежно, но при малом давлении вполне достаточно.
Каковы сферы применения канализационных ПВХ труб?
Стоит понимать, что использование рассматриваемой продукции помогает реализовать не только сантехнические нужды. К примеру, изделия диаметром в 160 мм нередко “идут” на обустройство водосточных (дождевых систем). Их долговечность и максимальная устойчивость к различным климатическим воздействиям – очень уместны в формате такой ситуации.
Каков максимальный диаметр продукции, изготавливаемой не на заказ?
В зависимости от индивидуальных пожеланий заказчика, могут быть изготовлены детали для канализационных каналов любого диаметра, при этом максимальный размер деталей, выпускаемых в промышленном масштабе, составляет 250 мм. Компоненты такого диаметра могут потребоваться, когда речь идет о наружных работах, размер канализационных труб пвх ( см. разбор обозначения тут ) для внутренней канализации, как правило, намного меньше.
Размеры фитингов также могут существенно отличаться, в зависимости от индивидуальной ситуативной необходимости.
Как быть, если нужна труба нестандартного диаметра?
Нередко случается так, что приобрести деталь необходимого размера не представляется возможным, при этом заменить запчасть на отдельном участке изделием другого диаметра не выходит. Отличным выходом из такой ситуации станет индивидуальный заказ необходимого компонента. Такое решение, с одной стороны, позволяет реализовать конструкции в таком виде, в каком она задумывалась изначально и с другой, добиться желаемых эксплуатационных параметров готовой конструкции. Стоит понимать, что индивидуальным может быть не только диаметр, но и длина.
Каковы основные преимущества продукции с диаметром в 250 мм?
D = 250mm
Ключевая особенность такого материала состоит в его многослойности. Изделия, обладающие указанным диаметром, не только отличаются повышенной жесткостью, но и великолепной устойчивостью к нагрузкам любой интенсивности, как динамического, так и статического характера. См. о Сертификатах соответствия.
Еще одна любопытная техническая особенность таких труб состоит в том, что они могут быть использованы для прокладки коммуникаций под дорожным полотном, высокая устойчивость к нагрузкам, речь о которой уже шла выше, гарантирует исправное функционирование и надежность смонтированных каналов.
Срок службы.
При условии, что технические характеристики изделия соответствуют условиям его использования, а сборка была выполнена в соответствии с общепринятыми правилами, срок фактического использования таких изделий достигает, а зачастую и превышает 50 лет. Экологическая безопасность рассматриваемой продукции давно не вызывает никаких сомнений, поскольку вся продукция проходит обязательную сертификацию в установленном законом порядке.
| Температура °С | Срок службы, Лет | PN10 | PN 16 | PN20 |
|---|---|---|---|---|
| Допустимое превышение давления, бар | ||||
| 10 | 1 | 21,1 | 33,2 | 41,4 |
| 5 | 19,9 | 31,3 | 39,1 | |
| 10 | 19,4 | 30,5 | 38,1 | |
| 25 | 18,7 | 29,5 | 36,8 | |
| 50 | 18,3 | 28,7 | 35,9 | |
| 100 | 17,9 | 28,3 | 35,5 | |
| 20 | 1 | 18 | 28,3 | 35,3 |
| 5 | 16,9 | 26,6 | 33,2 | |
| 10 | 16,5 | 25,9 | 32,3 | |
| 25 | 15,9 | 25 | 31,2 | |
| 50 | 15,5 | 24,3 | 30,4 | |
| 100 | 15,1 | 23,7 | 29,6 | |
| 30 | 1 | 15,3 | 24,1 | 30,1 |
| 5 | 14,4 | 22,6 | 28,2 | |
| 10 | 14 | 22 | 27,4 | |
| 25 | 13,5 | 21,2 | 26,4 | |
| 50 | 13,1 | 20,6 | 25,7 | |
| 40 | 1 | 13 | 20,4 | 25,5 |
| 5 | 12,1 | 19,1 | 23,9 | |
| 10 | 11,8 | 18,6 | 23,2 | |
| 25 | 11,4 | 17,9 | 22,3 | |
| 50 | 11 | 17,4 | 21,7 | |
| 50 | 1 | 11 | 17,3 | 21,6 |
| 5 | 10,2 | 16,1 | 20,1 | |
| 10 | 9,9 | 15,6 | 19,5 | |
| 25 | 9,5 | 15 | 18,8 | |
| 50 | 9,3 | 14,6 | 18,2 | |
| 60 | 1 | 9,3 | 14,6 | 18,2 |
| 5 | 8,6 | 13,6 | 16,9 | |
| 10 | 8,3 | 13,1 | 16,4 | |
| 25 | 8 | 12,6 | 15,8 | |
| 50 | 7,8 | 12,2 | 15,3 | |
| 70 | 1 | 7,8 | 12,3 | 15,3 |
| 5 | 7,2 | 11,4 | 14,2 | |
| 10 | 7 | 11 | 13,8 | |
| 25 | 6,1 | 9,6 | 12 | |
| 50 | 5,2 | 8,1 | 10,1 | |
| 80 | 1 | 6,5 | 10,3 | 12,8 |
| 5 | 6 | 9,5 | 11,9 | |
| 10 | 4,9 | 7,7 | 9,6 | |
| 25 | 3,9 | 6,2 | 7,7 | |
| 90 | 1 | 4,6 | 7,3 | 9,1 |
| 5 | 3,1 | 4,8 | 6,2 | |
| 10 | 2,7 | 4,2 | 5,2 | |
ПВХ канализация – это простота монтажа (даже собственноручно), низкая стоимость, безупречная надежность и эффективность. Малая масса конструкции также способствует безопасности и надежности конструкции, а высокий уровень звукоизоляции сделает эксплуатацию водоотводящего канала не только долговечной, но и максимально комфортной, что также играет ощутимую роль. Подключение сантехнических приборов к каналу, собранному из такого материала, не составит труда, как и сам процесс сборки и ввода в эксплуатацию.
Для Вас видео о самых ходовых трубах для канализации – 7мин 03сек:
trubtraid.ru
Манжеты уплотнительные резиновые для канализации:размеры,установка
Классификация резиновых манжет для канализации
Манжет резиновый для канализации может изготавливаться из разных материалов, также существуют различные типы устройства. Гидравлические уплотнители используются в промышленности, для оборудования ассенизационной системы в частных домах, коттеджах и квартирах.
Манжеты для чугунной канализации изготавливаются из полиуретана и резиновых смесей таких, как резина, паронит, силикон и каучук. При изготовлении применяется исключительно 100% резина, не примешивается полимер. Благодаря данному составу обеспечивается высокая эластичность, прочность и плотность крепления с соединяемыми частями. Полимер и резина также обеспечивают сопротивление к повышению и понижению температуры, устойчивы к агрессивным веществам, могут использоваться при попадании кислот и при повышенной жесткости рабочих ресурсов.
Уплотнительная манжета для канализации также бывает различных типов:
- штоковые;
- поршневые;
- универсальные (для штоков и поршней).
Также манжета уплотнительная резиновая для канализации может быть внутренней и наружной. Внутренний уплотнитель используется в чугунных трубах для присоединения патрубков из пластика с различным диаметром. Также используется для того, чтобы подключить гофрированный шланг к сливу бытовых сантехнических приборов (например, подключение к ассенизационной системе стиральной или посудомоечной машины). Наружный уплотнитель, в свою очередь, применяется для того, чтобы подключиться к безраструбной канализационной конструкции.

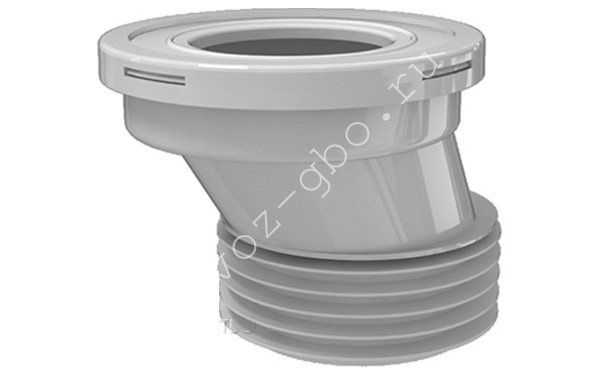

Еще существует манжета канализационная переходная трехлепестковая, которая облегчает переход из чугунного трубопровода в пластиковый.
Как сделать выгребную яму из бочки можно найти на этой странице
Бактерии для септиков и выгребных ям можно найти здесь
Доктор Робик для выгребных ям и септиков читайте здесь
vivoz-gbo.ru
Как правильно определить диаметр пластиковых труб для канализации в квартире и частном доме
Не так давно в продаже можно было найти канализационные трубы и фитинги к ним лишь двух диаметров: 50 и 100 миллиметров. Сегодня на стеллажах строительных магазинов мы видим гораздо более широкий выбор. Человеку, затеявшему строительство собственного дома или ремонт в квартире, бывает сложно выяснить, какой диаметр канализационной трубы следует применять в каждом конкретном случае. Поговорим о том, как правильно определить диаметр канализационных труб в доме, квартире и на участке.

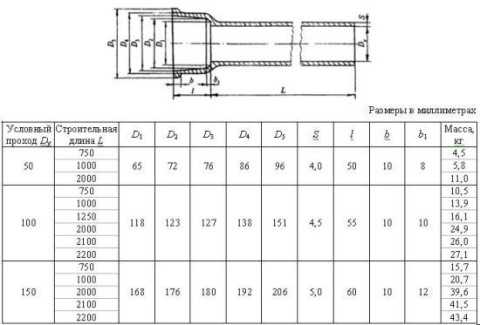

Диаметр чугунных труб канализации и фасонных частей к ним ограничены лишь тремя размерами: 50, 100 и 150 мм. Габариты меряют изнутри, с учётом толщины стенок наружный размер фасонины заметно превосходит внутренний. Недостатки «чугунины» всем известны: громоздкость, сложный монтаж, потеря герметичности соединений со временем, немалая цена.
Ассортимент типоразмеров «чугунины» довольно скуден

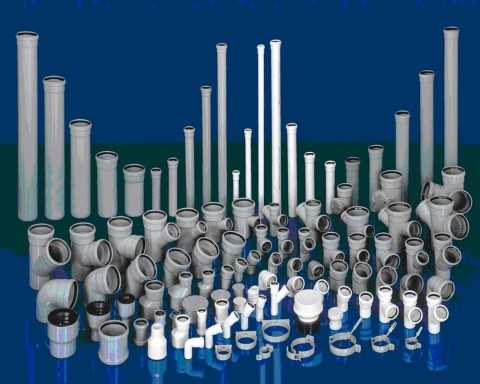

Производители популярных сегодня полимерных изделий предлагают гораздо более широкий ассортимент. Диаметр пластиковых труб для канализации измеряется снаружи и варьируется от 16 до 1200 мм.

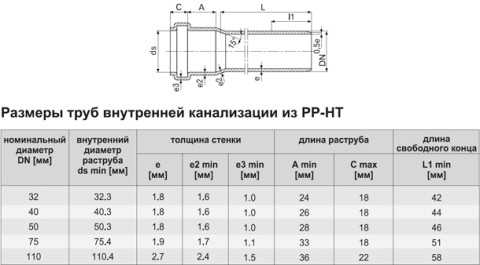

Наиболее распространённые типоразмеры внутренней пластиковой канализации
Зачем нужно такое разнообразие? Во-первых, расширяется сфера применения и возможности трубопроводных систем. Во-вторых, благодаря наличию различных типоразмеров появляется возможность более экономно подбирать изделия для решения тех или иных задач. Чем меньше диаметр канализационной трубы, тем ниже её стоимость. В-третьих: деталь меньшего размера легче встроить в тонкую перегородку. К примеру, наружный диаметр канализационной трубы 50 из чугуна по раструбу составляет 76 мм, что не позволяет разместить её в шести сантиметровой перегородке стандартной железобетонной сантехнической кабины. А вот пластиковая труба 40, имеющая ширину по раструбу 49 мм, помещается в тоненькую стеночку без проблем.
Выбор пластиковой канализации чрезвычайно разнообразен как по габаритам, так и по конфигурации. На фото — элементы для прокладки внутри зданий
Какой длины бывают канализационные трубы? Для внутренней разводки: 250, 500, 1000, 1500 и 2000. Для наружной к вышеперечисленным добавляются 3000 и 6000.
Теоретически, чтобы точно определить, какой диаметр трубы канализации требуется, необходимо провести довольно сложный гидравлический расчёт для конкретной схемы разводки с учётом нагрузки и других параметров системы. Практически, делать это каждый раз хлопотно и не имеет смысла. Проектировщики проводят расчёт только крупных наружных канализационных сетей, при необходимости центральных стояков в больших зданиях, на производствах. В остальных случаях фасонину и её конфигурацию подбирают на основе нормативных требований и рекомендаций. Предписания по проектированию, строительству и монтажу канализационных сетей содержат строительные правила. Для внутренних сетей это СП 30.13330.2012, наружных — СП 32.13330.2012. Рассмотрим подробнее специфику выбора для внутренних и наружных систем:
Ещё пару десятков лет назад, до массового появления пластиковой фасонины,ни проектировщикам, ни сантехникам не нужно было думать, какой диаметр чугунной канализационной трубы использовать. Из имеющегося ассортимента 150 применялись внутри зданий редко, стояки собирали из 100 мм элементов, а всё остальное монтировали из 50. И сегодня есть любители везде всунуть «полтинники». Так проще, не нужно заморачиватmся с большим ассортиментом изделий, продумывать разводку, составлять точные спецификации. А то, что заказчик переплачивает, беспокоит не всякого исполнителя. Грамотные и пекущиеся о благосостоянии клиента сантехники предложат ему использовать элементы меньших размеров (а значит, более дешёвые) там, где это возможно. Конечно, в типовой квартире с одним стандартным санузлом экономия не будет велика. Но в большом загородном доме количество точек слива будет немалым и экономия уже заметна. Тем более существенна она будет при устройстве коммуникаций в многоквартирном доме.
Для внутренних сетей может быть использован любой доступный (50, 100 и 150)диаметр чугунной канализационной трубы или пластиковыеот 16 до 160.Рассмотрим их сферы применения подробнее:
- Канализационные элементы диаметром 16 и 25 мм используют только для отвода незагрязнённых стоков от кондиционеров, осушителей, вентиляционных установок и прочего технологического оборудования. Конденсат, образующийся в небольшом количестве в ходе работы таких установок, представляет собой чистую дистиллированную воду.
- 32 и более подойдёт для умывальника в ванной комнате и туалете, мойки при баре, где не будут сливать жиры, а ограничатся мытьём условно чистой стеклянной посуды (рюмки, фужеры, стаканы).
- 40 и более — раковина для стирки, кухонная мойка, биде, стиральная и посудомоечная машины, раздельные сливы ванны и душевой кабины.
- 50 — комбинированный слив ванны и душа, трап в полу ванной, душевой, постирочной.
- 60 — горизонтальный «лежак», если к нему подключают более трёх приборов без унитаза.
- 75 — горизонтальный «лежак», если к нему подключают более пяти приборов без унитаза.

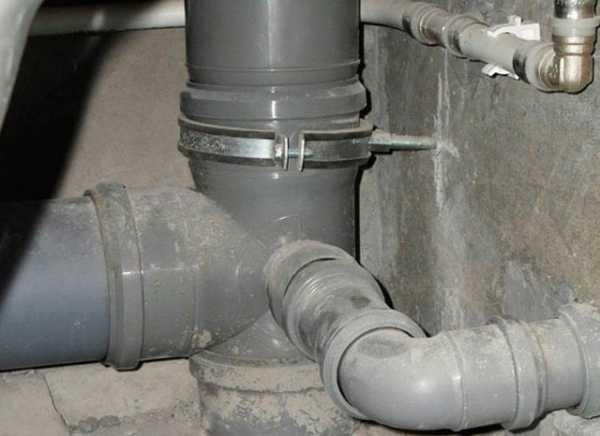

- 100 чугун и 110 пластик — унитаз, вертикальные «стояки».
Диаметр трубы для канализации в частном доме большего, чем 110, размера,редко используют внутри коттеджа и никогда в квартире.
Выбирая типоразмер труб, следует учитывать следующие рекомендации:
- Подключаемый диаметр сифона сантехнического прибора должен быть равен размерности входа либо быть меньше его.
- Необходимо соблюдать рекомендуемый уклон канализации. Оптимальный уклон — 30-50 мм на 1 м.п. для трубы диаметром до 50, 20-40 мм для 110. При уклонах менее 15 мм и более 60 мм на 1 м.п. заметно вырастает вероятность возникновения засоров.

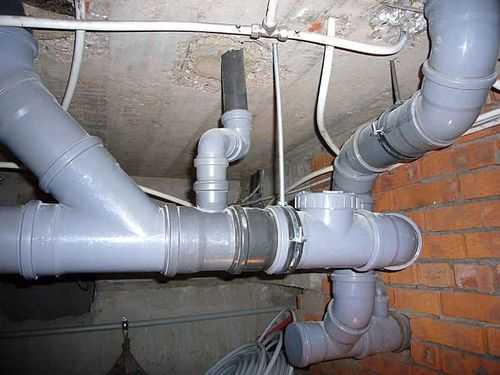

- Не рекомендуется при прокладке использовать 90º-е (87º, если точнее) угловые элементы. Лучше поставить два поворота под 45º, чтобы повернуть под прямым углом.

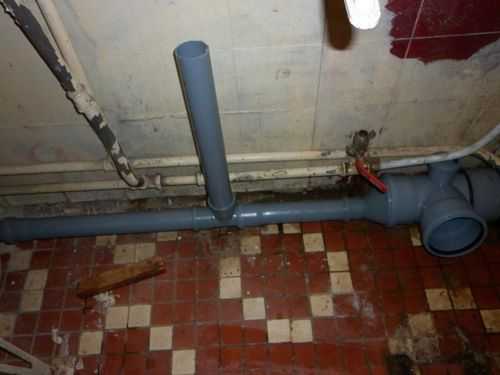

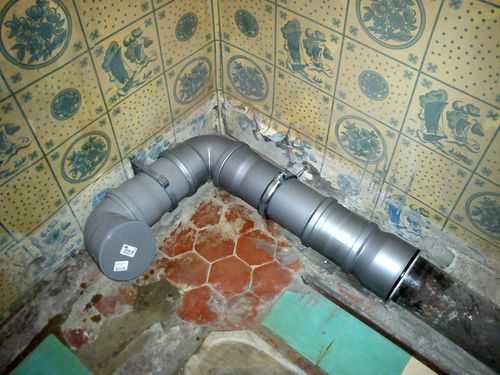

Без необходимости не используйте повороты под 87º. На фото — правильная разводка, собранная из элементов под 45º
- Следует следить, чтобы расстояние от слива сантехнического прибора со входом диаметром менее 50 мм до вертикального стояка или трубы большего диаметра не превышало 1,0-2,3 м. Если оно больше, лучше везде использовать «полтинники».
Не будет технической ошибкой всю систему собрать из двух типоразмеров: 50 и 110. Это лишь вопрос экономии средств.

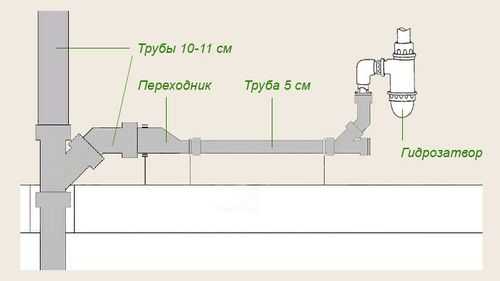

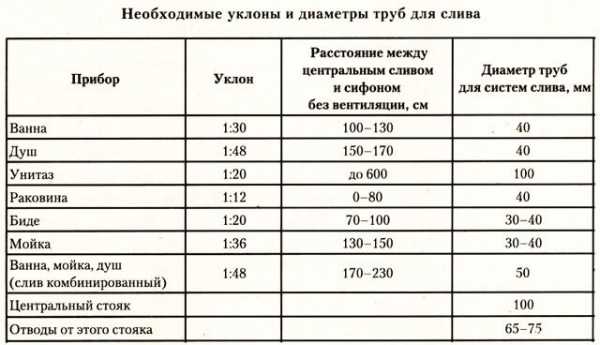

Общие рекомендации по устройству сливов от сантех приборов: диаметр, уклон, расстояние до стояка
Какой диаметр канализационной трубы выбрать для наружной прокладки? Нормы предписывают использовать для наружных сетей элементы размером 150 и более. Однако, учитывая небольшой объём стоков от частного жилого дома, допустимо проложить от дома до септика или центральной сети чугунную трубу 100 или пластиковую 110. Если септик или очистная установка-биофильтр заводская, следует учесть её характеристики. Предварительно выяснить, какой диаметр трубы выбрать для канализационной установки, в тех паспорте оборудования.

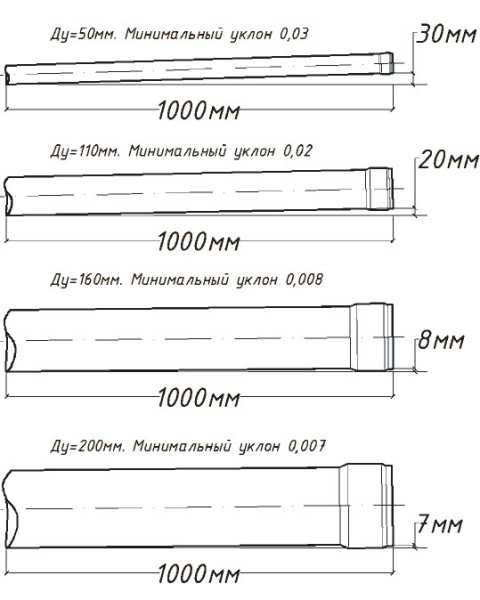

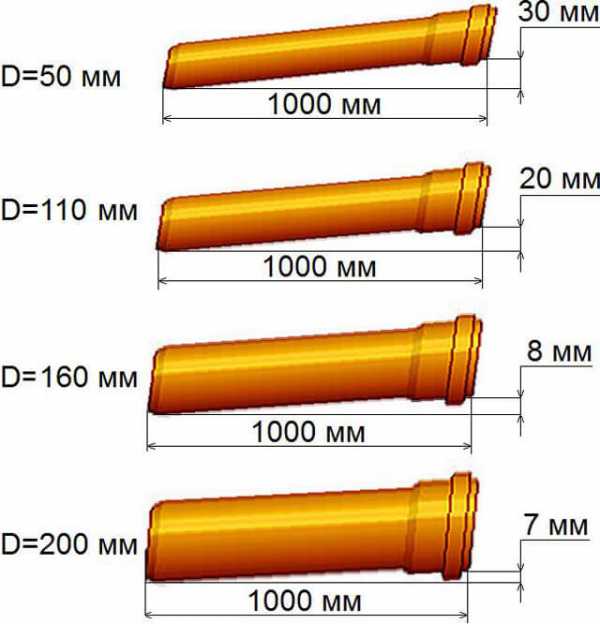

Минимальные уклоны при наружной прокладке
Монтаж канализации — дело, на первый взгляд, несложное. Однако ошибки, совершённые по незнанию, могут дорого обойтись. Переделывать постоянно забивающуюся систему в ванной комнате, стены которой облицованы дорогостоящей плиткой — то ещё удовольствие. Если вы решитесь выполнять работы самостоятельно, следует подробно изучить предмет, в этом деле помогут материалы нашего сайта. Если не обладаете свободным временем и необходимыми навыками, доверьте выполнение работ не «шабашникам», а проверенным специалистам. Они и подскажут,какой диаметр канализационной трубы для дома и квартиры является наиболее подходящим.
stroy-aqua.com
Диаметр канализационных труб в квартире для унитаза, для раковины на кухне: фото вариантов
Собрались приобрести канализационную трубу? В этом случае, перед тем, как отправиться в магазин, вы обязательно должны рассчитать требуемый диаметр изделия. Параметр этот зависит от того, где будет монтироваться труба. Диаметр внутренних конструкций обычно составляет 110-600 мм.
Выбираем диаметр труб для канализации
Параметры различных типов труб
Параметры конструкций канализации частных домов не превышают 110 мм, многоквартирных домов – 160 мм и более. При установке канализационной системы рекомендуется использовать конструкции с одинаковыми параметрами.
Результаты подсчета во многом зависят от объема стоков. По этой причине важно провести расчет с учетом количества сантехнического оборудования. Также стоит обратить внимание на пропускную способность канализационной трубы.
Перед проведением расчетов также выполняется разметка точек установки сантехнического оборудования с учетом поворотов и мест соединения. При установке системы в многоквартирном доме высчитывается множество показателей (коэффициент сопротивления, скорость транспортировки стоков и многое другое). Однако при бытовом монтаже в квартире или частном доме можно не производить таких сложных расчетов.
Трубы из разных типов материалов имеют различные диаметры:
- Пластиковые конструкции. Для внутренней системы обычно используются изделия с параметрами 32 мм, 50 мм и 110 мм. Для наружных систем подходят конструкции с параметрами от 110 мм;
- Конструкции из ПВХ. Стандартные параметры: 32 мм, 50 мм и 110 мм. Для наружных систем канализации используются конструкции параметров 110-500 мм. Толщина их стенок может достигать 15 мм;
- Чугунные конструкции. Для монтажа внутренних конструкций используются очень редко. Самые распространенные параметры: 50-300 мм. Существуют и изделия больших размеров. Параметры можно узнать, посмотрев на маркировку изделия.
Для того чтобы выбрать изделие с нужным диаметром, нужно посмотреть минимальные параметры отвода к конкретным сантехническим приборам. Вся информация дана в технической документации оборудования.
Как рассчитать диаметр в зависимости от специфики использования конструкций
Параметры канализационных труб во многом зависят от того, где именно они будут монтироваться. Для установки системы в квартире или частном доме со средним количеством сантехнического оборудования достаточно конструкции размером 100 мм.
Каким должен быть диаметр канализационных труб на кухне? Для раковины подойдут конструкции размером 40-50 мм. 50 мм – это оптимальный параметр изделий для установки на кухне. Во-первых, под него рассчитаны фасонные части раковины. Такие параметры позволяют добиться максимальной совместимости коммуникаций. Во-вторых, он обеспечивает качественный отводов стоков с раковины на кухне.
Побор канализационных конструкций для унитаза имеет свои особенности. В частности, его проходной диаметр должен составлять не менее 100 мм. Также отвод на унитаз должен быть предельно коротким для того, чтобы обеспечить наименьшее расстояние до главного стояка. В то же время для писсуара нужны вдвое меньшие параметры относительно параметров унитаза.
В ванных комнатах достаточный диаметр труб равняется 50 мм. Этого достаточно для обеспечения нужной пропускной способности. Параметры установки конструкции под стиральную машину зависят от ее технических характеристик. Размеры изделия для слива не должны быть меньше размеров сливного шланга стирального оборудования.
Обычно больше всего сантехнических приборов располагается на кухне. Для мойки и раковины достаточно будет отвод с размером 50 мм. Для стиральной машины хватит 32 мм. Для посудомоечного оборудования на кухне потребуется конструкция размером не менее 40 мм.
Нет смысла делать множество рукавов под каждое оборудование, унитаз, раковину. Достаточно установить конструкцию размером 50 мм, провести отводы. При необходимости, при подключении малых шлангов сантехнического оборудования, применяются резиновые манжеты.
Увидеть, какие изделия лучше монтировать под те или иные нужды, вы можете на фото.
Дополнительные рекомендации
Знание нужных диаметров канализационных труб для унитаза, ванны и так далее – это еще не все. Важно также знать и информацию об особенностях тех или иных конструкций, специфике их установки:
- Внутренние параметры конструкций из чугуна постепенно уменьшаются из-за отложений и образования ила;
- Конструкции из пластика свои внутренние параметры сохраняют даже после многих лет эксплуатации благодаря гладкой поверхности, на которой не скапливается жир и иные отложения;
- Для установки систем в 5-этажном доме применяются конструкции размером 100 мм, для многоэтажных зданий – 150 мм.
Предоставленную информацию о рекомендуемых параметрах канализационных конструкций вы можете дополнить просмотром фото.
trubygid.ru
Как выбрать диаметр канализационной трубы – советы правильного расчета
Содержание:
Диаметр труб канализации
Нюансы обустройства системы
Выбор нужного диаметра
При постройке собственного дома или при необходимости провести капитальный ремонт в квартире их владельцы сталкиваются с необходимостью монтажа инженерных коммуникаций. Одним из параметров, с которым придется при этом определиться — диаметр канализационной трубы.
Также потребуется:
- рассчитать уклон будущей системы, от которого зависит функционирование канализации,
- высчитать количество поворотов магистрали и их угол;
- выбрать способ сборки труб;
- подобрать фитинги и сантехнические приборы.
Для правильного выполнения работы нужно спроектировать будущую конструкцию и выбрать все стройматериалы. Что касается диаметра канализационной трубы в квартире или жилом доме, то в туалетах принято использовать изделия сечением 100 миллиметров, а в кухне и ванной комнате – от 40 до 50 миллиметров.
Диаметр труб канализации
Разница между величиной диаметров объясняется двумя причинами:
- в момент смыва в туалете через сантехнический прибор проходит большой объем воды;
- в унитаз нередко попадают твердые фракции и предметы, способные засорить трубу, если у нее небольшой размер сечения.
Но в таком случае возникает вопрос, почему диаметр труб у ванных небольшой, а ведь через них проходит значительный объем стоков в момент их опустошения. Объясняется эта особенность просто.
Дело в том, что проходимость трубы для канализации соответствует данному параметру в ее наиболее узком месте, а им является выпуск ванны. У него диаметр канализационной трубы минимальный, и он прикрыт специальной решеткой. Поэтому нет смысла в использовании в ванной комнате изделий большого сечения.
Если рядом с унитазом установить биде, тогда диаметр все равно не должен превышать 100 миллиметров, поскольку одновременная работа двух сантехнических приборов, если и случается, то крайне редко.
Устанавливают трубы большим диаметром для унитазов не только по причине необходимости пропускать твердые фракции. Дело в том, что в них должен оставаться небольшой зазор, предназначенный для воздуха.
Нюансы обустройства системы
Чтобы понять, для чего нужен такой величины диаметр трубы для унитаза, следует представить замкнутую систему, в которой на скорости передвигаются стоки, занимая полностью все внутреннее пространство.
В этом случае вытесняемый воздух во всех отводах окажется под очень высоким давлением. Он выдавит в сантехнических приборах водяные затворы, чем доставит немало неприятностей владельцам недвижимости. В санузле появится ужасный запах и велика вероятность, что придется отмывать стены и потолок от фекалий.
В СНиПе 2.04.01-85 описаны способы проведения расчетов диаметров труб для канализации в квартире. Они отличаются сложностью, в них учитывается уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов со стояком и другие нюансы. В этой же документации содержатся таблицы, предоставляющие возможность вычислить максимальную проходимость трубной продукции при определенном размере диаметра.
Как показывает практика:
- Для разводки всей канализационной системы в домах и квартирах с оптимальным количеством сантехнического оборудования достаточно будет изделия сечением 100 миллиметров.
- Диаметр канализационной трубы для раковины, ванных и других приборов должен быть вдвое меньше.
- Если инженерные коммуникации прокладывают в многоквартирном здании, то диаметр трубы стояка канализации в пятиэтажках должен составлять 100 миллиметров, а в зданиях большей этажности – не больше 150 миллиметров.
- Общие для большого количества квартир горизонтальные участки канализационной системы, которые объединяют несколько стояков и выход к сточному колодцу, могут быть диаметром примерно 200 миллиметров.
- Размер диаметра чугунной канализационной трубы в квартире или частном домовладении через определенное время начинает уменьшаться по причине обрастания внутренней поверхности разными видами отложений.
- Диаметры сантехнических пластиковых труб никогда не уменьшаются, поскольку их внутренняя поверхность гладкая и почти не собирает жировые отложения. Также они не заиливаются, в них не собирается песок при условии, что им обеспечен достаточный уклон и внутри изделий нет неровностей.
Исходя из вышеприведенной информации, напрашивается вывод, что во время ремонта при замене чугунной 50-миллиметровой трубы можно использовать 40-миллиметровое изделие из пластика.
Ранее названными размерами разнообразие диаметров выпускаемых канализационных труб не ограничивается. В торговой сети можно встретить трубную продукцию из поливинилхлорида или полипропилена, имеющую диаметры, равные 75,90, 110,160,300 миллиметров.
Но, прежде, чем остановить свой выбор на таких изделиях, нужно знать, что приобрести к ним фитинги или манжеты, предназначенные для соединения с сантехническими приборами, иногда бывает проблематично. Возможно, не следует отдавать предпочтение продукции с нестандартным сечением.
При этом нужно сделать исключение для канализационных труб из пластика сечением 200 миллиметров и более, поскольку сфера их применения – обустройство выпусков на колодцы и прокладка участков между ними. Дело в том, что данным изделиям на сегодняшний день не существует альтернативы.
Выбор нужного диаметра
При подборе материалов для обустройства системы отвода отработанных стоков, следует помнить не только, какого диаметра бывают канализационные трубы, но и учитывать некоторые нюансы такой работы:
- Сечение у горизонтально расположенного трубопровода не может быть больше, чем диаметр трубы стояка канализации, в который сливается отработанная вода. Кроме этого, нужно помнить, что любые сужения в конструкции, находящиеся по направлению передвижения стоков, являются местами, где будут образовываться засоры.
- Горизонтальные соединения обязательно монтируют из уголков и косых тройников. Углы в 90 градусов допускаются исключительно при стыковке горизонтального отрезка системы с канализационным стояком. При соблюдении данного правила не возникает проблем при необходимости прочистить канализацию.
- Обязательно в местах поворота канализационной конструкции обустраивают ревизии, представляющие собой отверстия для прочистки, имеющие крышки. Допускается исключение только тогда, когда рядом находится, к примеру, тройник, служащий для подсоединения раковины. В случае необходимости именно он выполнит функцию ревизию.
- Когда стояки расположены в многоэтажных зданиях, ревизии размещают через каждые три этажа. Не лишним станет обустройство ревизии на горизонтальных глухих участках протяженностью более 12 метров.
- Сверху стояк канализации оставляют открытым, что объясняется необходимостью подсоса воздуха, иначе разрежение при смыве нечистот на нижних этажах всосет водяной затвор из сантехнического прибора, установленного на верхнем этаже, и неприятный запах быстро распространится на всю квартиру.
- Уклон горизонтально расположенной трубы должен составлять 1-2 сантиметра на каждый метр. Если сделать его больше, вода при сливе станет не только сильнее шуметь, но и заиливаться. Когда уклон меньше, стоки уходят слишком медленно.
- При укладке канализационной системы под стяжку ее следует теплоизолировать рулонным материалом и тогда шум воды не будет сильно слышен.

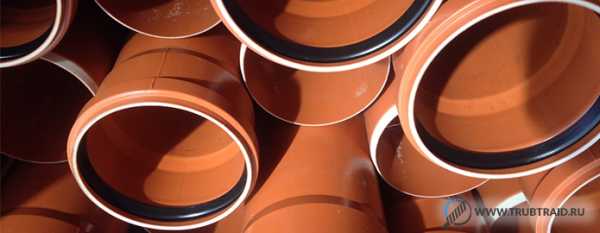

- Пластиковые изделия, имеющие диаметр 40 -300 миллиметров, без проблем режутся ножовкой или болгаркой. В итоге срез получается ровным и на нем отсутствуют заусеницы. Потом с трубы нужно снять фаску.
- Крепят канализационную конструкцию через промежутки, которые равны десяти диаметрам трубы.
- При укладке пластиковых труб диаметром от 40 до 300 миллиметров, им следует оставлять свободное место на случай теплового расширения. Поэтому, вставляя трубы в раструб предыдущих элементов, их не нужно задвигать до упора, а следует оставить примерно 0,5 сантиметра. Тогда при продолжительном сливе горячих стоков смонтированные впритык участки трубопровода не подвергнутся повреждениям.

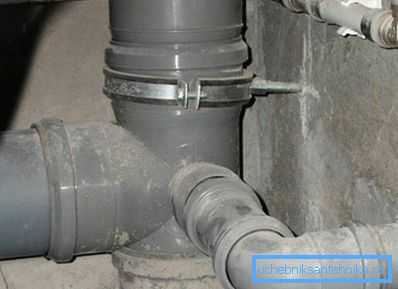

- Всю канализационную систему собирают так, чтобы раструбы были расположены навстречу передвигающейся жидкости.
trubaspec.com
