Каркасное перекрытие — полный разбор, пошаговое выполнение

Приветствую всех читателей блога, на связи с Вами Сергей Меньков.

В этой статье продолжу описание строительства моего дома, и сейчас я расскажу, как делал для своего дома перекрытия.

Перекрытий у меня три, это нижнее перекрытие – пол первого этажа, межэтажное перекрытие, и чердачное перекрытие на мансарде.

Краткий план статьи:

  1. Виды перекрытий
  2. Перекрытия каркасных зданий
  3. Покрытие пола
  4. Подшивка потолка
  5. Утепление
  6. Звукоизоляция
  7. Порядок постройки

Перекрытие в каркасном доме должно обладать определенными свойствами. Самое основное это иметь достаточную прочность на прогиб балок. Как рассчитать размер и шаг балок в зависимости от ширины перекрываемого пролета я расскажу далее, а пока пройдемся немного по теории.

Виды перекрытий

Для частного домостроения применяются различные виды перекрытий, наибольшее распространение получили деревянное балочное перекрытие, и с помощью бетонных плит перекрытия.

Без балочное монолитное перекрытие при самостоятельном домостроении применяется реже, так как оно более трудоемко в выполнении, при большом количестве подготовительных работ.

Я не буду рассматривать в этой статье их все, а расскажу о том, как устроены каркасные перекрытия, дом то у меня каркасный

Перекрытия каркасных зданий

Каркасные балки перекрытия должны обладать рядом свойств, перечислю основные, на которые стоит опираться при проектировании каркасного дома:

  1. Запас прочности на прогиб – чтобы не получить батут вместо пола, да и банально не провалится в подпол.

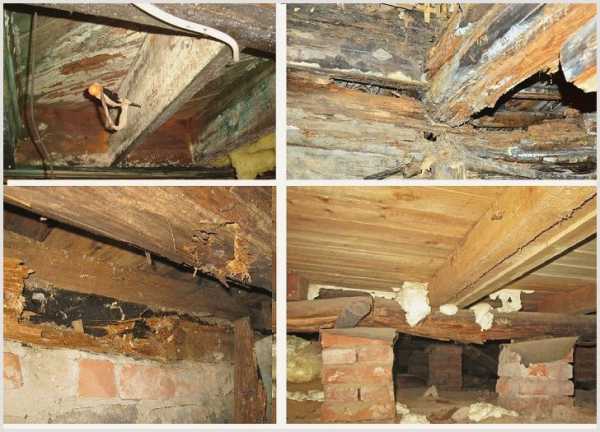

  2. Стойкость к биологическому воздействию – это касается нижнего перекрытия, оно находится близко к земле, и если случится так, что появится гниение, то слабая древесина быстро разрушится.
  3. Теплоизоляционные свойства – от этого зависит на сколько теплым будет дом. Особенно это касается верхнего перекрытия, именно через него уходит большое количество тепла из дома.
  4. Звукоизоляция – свойство характерное для межэтажного перекрытия. Полной звукоизоляции добиться очень сложно. Я этим пренебрег, и ограничусь только частичной, с закладкой звукоизолирующих плит, либо засыпкой каким-либо сыпучим материалом.
  5. Простота возведения – тоже очень актуально, как правило каркасные дома при самостоятельной стройке возводят один два человека, поэтому технология должна быть по силам. Ниже расскажу, как делал перекрытия для своего дома, все руками, никаких кранов, подъемников и других приспособлений.

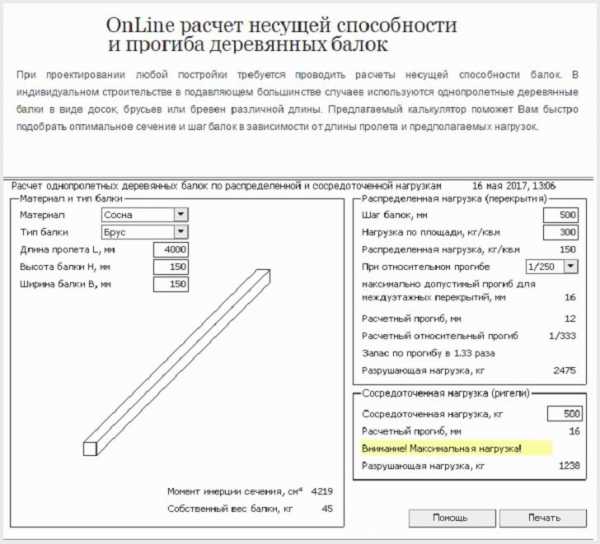

Рассчитать балки на прогиб поможет этот калькулятор, на нем я и считал свои перекрытия, получился двукратный запас по прочности. (калькулятор с этого сайта)

Для того чтобы начать расчеты, вам необходимо будет запастись данными о межосевом расстоянии между стенами, на которые будут опираться балки.

Материал для балок выбрал лиственницу, это очень прочное дерево, стойкое к различным воздействиям, его у нас в наличии большое количество, по стоимости дешевле сосны.

Конечно можно выделить и недостатки, это склонность к кручению и большой вес досок. Но они с легкостью нивелируются вышеописанными положительными качествами.

Покрытие пола

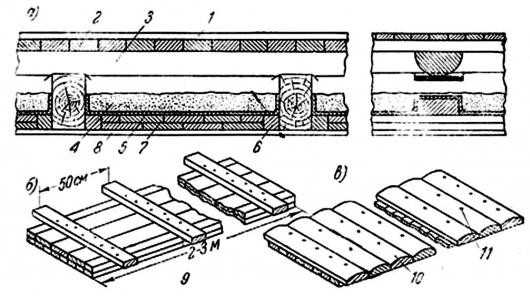

Каркасные балки перекрытия зашиваются настилом. Применяют различные виды чернового пола, я применил доску сороковку, и поверх нее фанеру 10 мм, а на кухне 18 мм фанера, так получилось, что я просчитался с количеством десятки, и заказал немного меньше чем надо было.

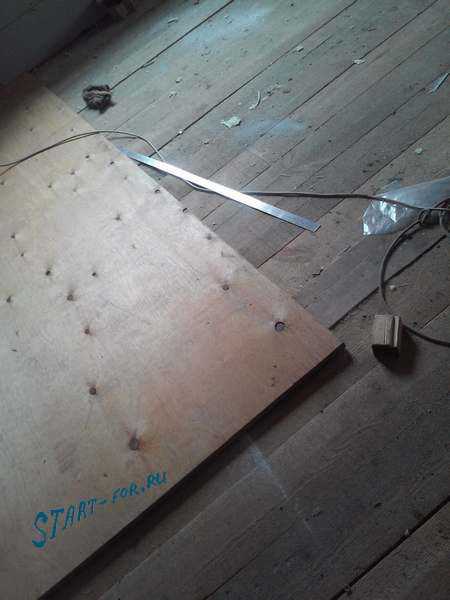

Четверть дома осталась не защитой фанерой. И тут прям в руку мне предложил знакомый 18 фанеру за половину стоимости (вышло по цене десятки). Я быстренько купил у него десять листов, проблема отпала сама собой, да и самые ходовые комнаты дома закрою более толстой фанерой, это только улучшит качество пола.

Если шаг балок будет небольшой, то можно применить в качестве чернового настила фанеру либо листы ОСБ, это распространённая практика, я так не стал делать, поэтому подробно рассказать о ней не смогу. Если кто желает сделать так, то погуглите, все найдется )

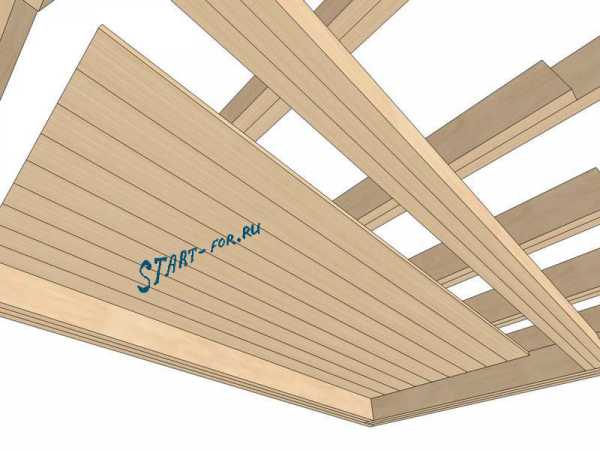

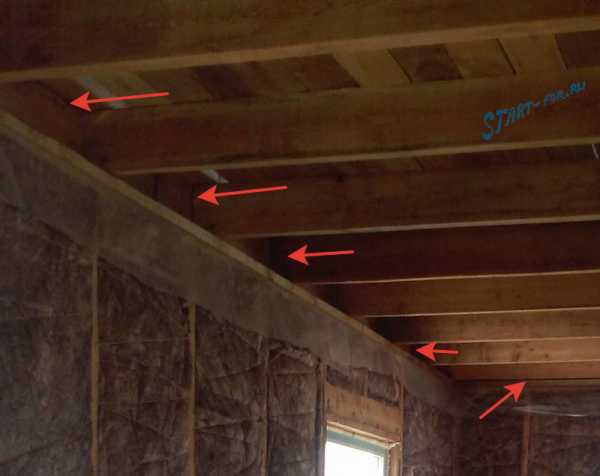

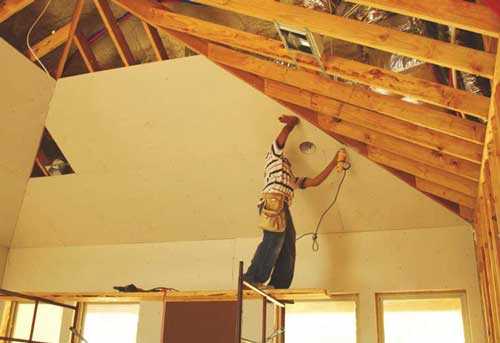

Подшивка потолка

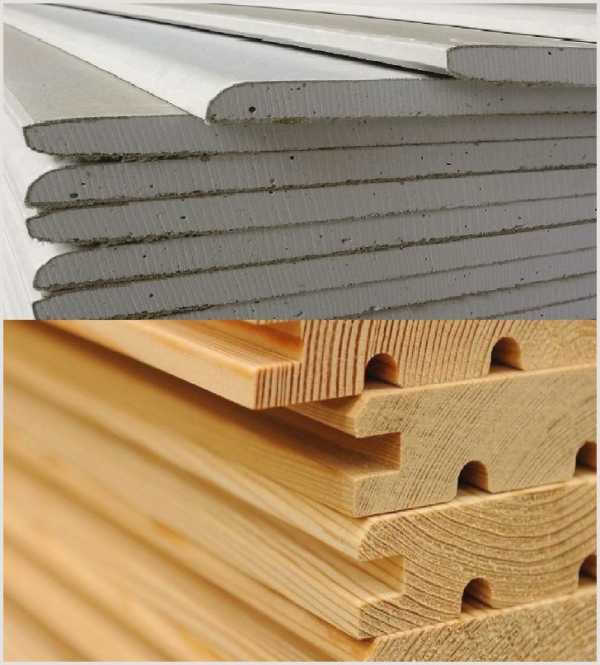

Потолок у меня еще не подшит, на первое время планирую обшить его доской, либо листами ГКЛ по обрешетке. Там же под ГКЛ расположу электропроводку, идущую к освещению.

Если честно я еще не определился как сделаю потолок поэтому каркасное межэтажное перекрытие пока под вопросом. Вариант я изобразил на картинке ниже. Думаю.

Потолок чердачного перекрытия у меня уже готов, правда пока только черновой. Декоративная отделка ему еще предстоит, вариантов тут масса, поэтому пока не забиваю этим голову.

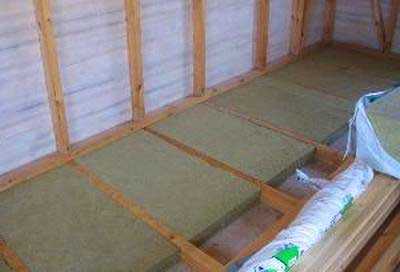

Утепление

У меня утеплено только чердачное перекрытие, так как оба этажа у планируются жилыми круглогодично, я не стал заморачиваться с утеплением межэтажного перекрытия. Мне необходимо будет только утеплить места примыкания перекрытий к стенам. На сегодня они пока у не утеплены.

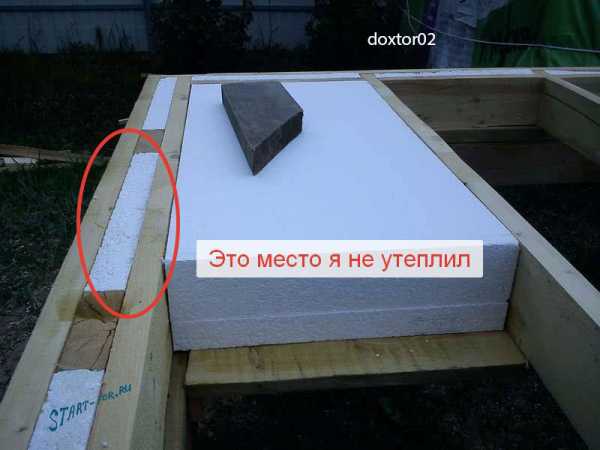

Тут у меня кроется ошибка, необходимо было заранее продумать об утеплении вот этих мест. Теперь придется изрядно попотеть чтобы качественно задуть эти места. Я хочу нанять установку и задуть пеной это расстояние примерно на толщину 15-20 см, считаю этого будет достаточно.

При использовании минеральной ваты в местах примыкания стен, рекомендуют проложить утепление на 60 см от края стены, примерно, как на этой картинке.

Чердак у меня утеплен опилками, толщина слоя пока 25 см, когда полностью просохнет этот слой, то постепенно буду догонять до 40-50 см. Опилок как утеплитель очень неплохой материал, а самое главное он практически халявный. С пилорам сами звонят и спрашивают куда выгрузить.

Я не стал применять вату на чердаке, из соображений парорегуляции в доме. Опилок легко будет выводить часть пара на улицу, при этом не теряя своих теплоизоляционных свойств. Поэтому на потолке второго этажа пароизоляция в доме не предусмотрена.

Звукоизоляция

В качестве звукоизоляции перекрытий применяют различные материалы, рассмотрим основные из них:

  1. Минераловатные – к ним относятся все виды минеральных ват применяемых для звукоизоляции. Рекомендуется использовать более плотную, хотя звуковые волны неплохо глушатся и легкой стекловатой. От ударного шума все равно спасет только комплексный подход.
  2. Сыпучие – различные засыпки, например, эковата, опилки, песок, керамзит и другие материалы, обладающие звукоизолирующими характеристиками.
  3. Листовые материалы в виде виброизолирующих листов, специальных покрытий пола под чистовую отделку, пробковые покрытия. Они чаще применяются в комплексных способах звукоизоляции.
  4. Комплексный подход к избавлению шумов состоит из комбинации различных решений, например использование различных по плотности и прочности слоев.

Порядок постройки

Ну что, с теорией закончим, теперь расскажу, как я делал свои перекрытия.

Нижнее и межэтажное перекрытие в каркасном доме практически идентично по технологии строительства. Единственное только при работе на втором этаже следует соблюдать меры предосторожности, грохнуться оттуда мало приятного.

  1. Подготовка
    На этом этапе вы уже должны провести расчеты, и закупить материал необходимых размеров. Привезти его на стройку, и приготовится к нудному процессу раскладывания балок по своим местам.

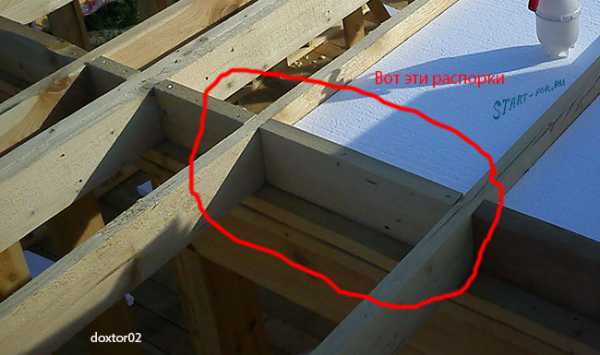

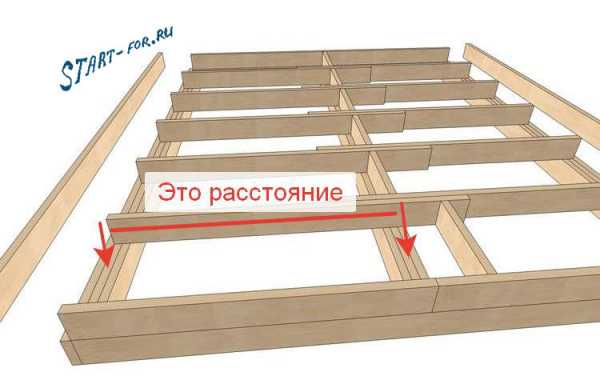

    Также стоит озаботится подготовкой центральных распорок, их размеры будут известны из чертежей, после расчёта перекрытия.
  2. Раскладываем

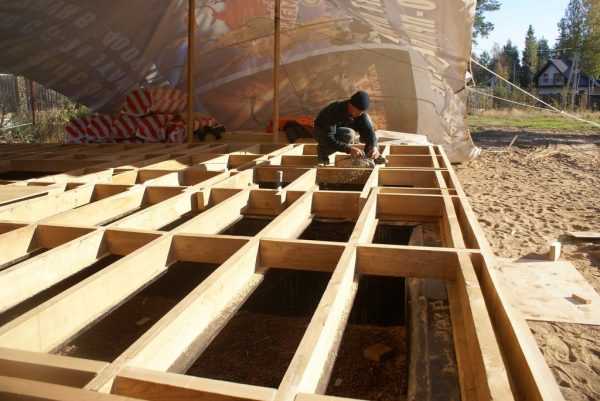

    Разложить балки необходимо именно в том порядке в котором они будут прибиваться, и сразу все. Не стоит бегать за каждой доской по отдельности, времени убьете много, силы потратите зря.

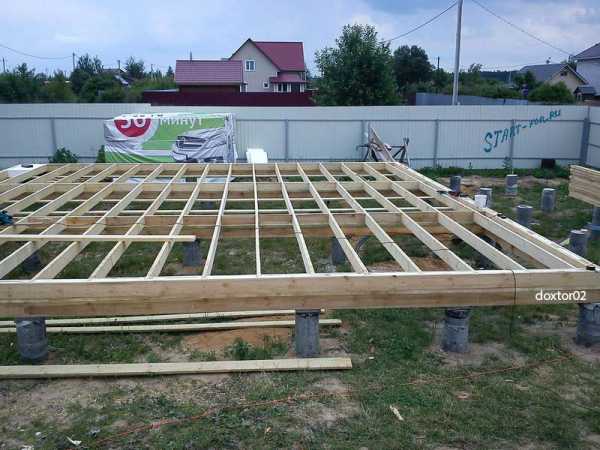

  3. Сколачиваем

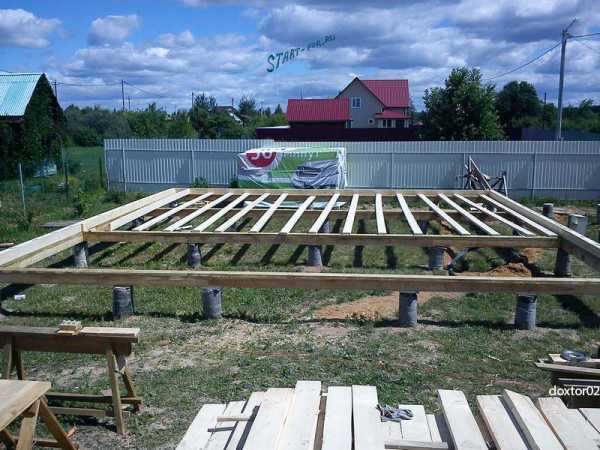

    Для начала прибиваются обвязочные доски по периметру дома.Затем приколачивает балки к наружной обвязочной доске, таким образом они станут у вас вертикально, если работаете вдвоем, то одновременно помощник прибивает балки по центру дома, и ставит распорки. Не забывайте периодически контролировать параллельность балок.
  4. Утепляем
    В моем доме у меня не утепленные перекрытия, если вы планируете делать утепление, то для этого самое время. Можно конечно и позже заморочится, поползать с утеплителем под домом, затем подшить это все лежа на земле, в общем любителям экстрима рекомендую, тем более сам такой )Нижнее перекрытие задувать вот тут будет очень удобно – я уверен!
  5. Пароизолируем

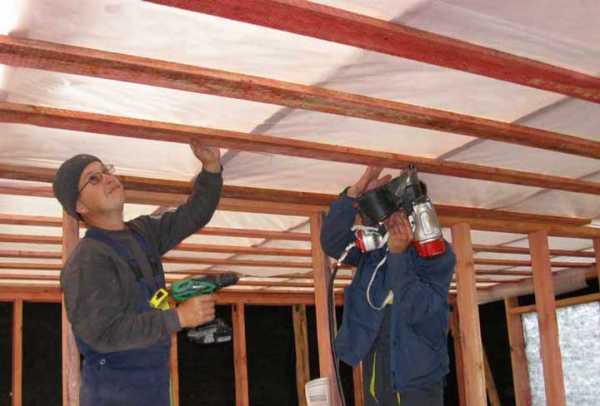

    После утеплителя пристреливаем пароизоляцию. Обязательно проклеиваем все швы, пар не должен проникать в вату.
    При применении в качестве утеплителя пенопласта – пароизоляция необязательна. Пенопласт не боится пара, и прекрасно его проводит через себя (15 – 25 плотности – не выше)На фото Алексея вы видите, что он применял как-раз пенопласт.

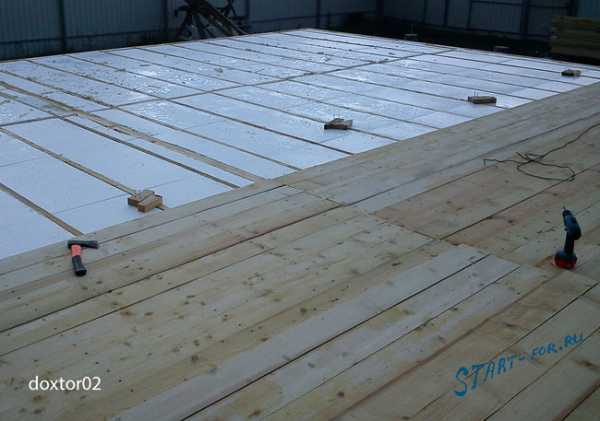

  6. Черновой пол
    Затем набиваем черновой пол. Я колотил сороковку, при шаге лаг 60 см – получилось очень неплохо, а когда сверху еще и фанерой зашил – вообще монолит! Не поверишь, что это всего – лишь каркасное перекрытие!

Ну что думаю пора заканчивать, надеюсь, что после прочтения статьи у вас не останется вопросов о том, как сделать перекрытие в каркасном доме. Если останутся прошу в комментарии, обязательно отвечу.

Да и если кто дополнить хочет – не стесняйтесь!

PS.
Да еще кое-что, мы тут посовещались с супругой, и она решила попробовать взять на себя пару рубрик блога. Так-что возможно блог скоро станет семейным!

Ну все всем пока, не забывайте подписаться на обновления, я пошел спать….

start-for.ru

Перекрытие каркасного дома своими руками

Перекрытие в доме является важнейшим его элементом. Это не только разделитель здания на этажи, но и пол для второго этажа, который часто испытывает большие нагрузки. Поэтому перекрытие должно быть с одной стороны легким, как и другие части каркасного дома, а с другой стороны – достаточно надежным.

Перекрытие для каркасного дома

Необходимые качества данного элемента

На что обратить внимание при строительстве перекрытия для каркасного дома? Какими качества ми оно должно обладать?

  1. Легкость. Так как каркасные дома считаются легкими постройками, под них ставят легкий фундамент. Чтобы снизить нагрузку на фундамент, перекрытие делают также облегченным. Основным материалом для таких домов традиционно считается древесина. Лучше для каркасного строительства выбирать хвойные породы, так как брус или доска из хвойных пород менее подвержены изгибам в местах действия на них силы.
  2. Жесткость. Конструкция перекрытия должна быть жесткой. Не допускается ее деформаций, изгибов, прогибов и пр. Именно для улучшения параметров жесткости доски, используемые в строительстве, ставят ребром.
  3. Прочность. Если предполагается, что вес второго этажа каркасного здания будет достаточно велик, особое внимание следует уделить прочности. Часто бывает необходимо использовать не просто брус, а клееный. Он обладает необходимым запасом прочности, поэтому предпочтительнее. Если же вы хотите использовать доску, используйте элементы из трех соединенных досок. Если сравнивать по своей прочности три соединенные доски и один кусок бруса такой же толщины, то конструкция из досок будет более прочной.

Не забывайте, что лаги для пола второго этажа необходимо делать обязательно укрепленными, а в стяжку обязательно укладывать сетку или арматуру. Это уменьшит деформацию перекрытия. Доски или брус должны быть обработаны. Если вы покупаете брус для перекрытия уже обработанный тонким слоем воска, надо быть крайне осторожными во время их укладки. Подстелите что-нибудь на обработанную древесину, если вам необходимо по ней передвигаться. Это сохранит обработку от истирания, а вы не поскользнётесь на достаточно скользкой поверхности.

Перекрытие в каркасном доме своими руками

Способы возведения: какие варианты бывают

Видов перекрытий, которые подходят для каркасного дома, несколько. Они отличаются от материала, из которого создаются, и от самой конструкции. Рассмотрим все способы.

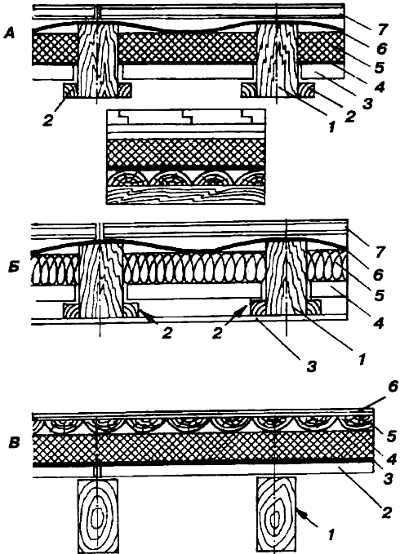

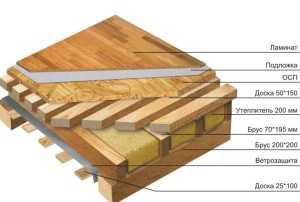

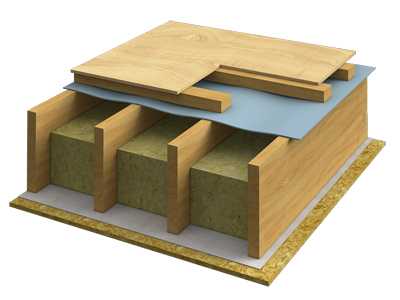

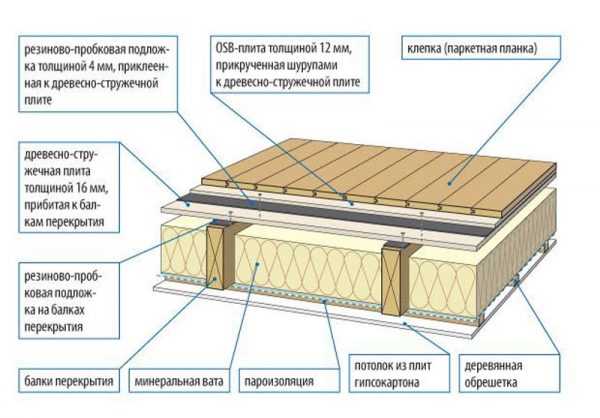

Схема утепленного перекрытия

  1. Чаще всего для строительства перекрытия используется цельный брус с обшивкой ориентированно-стружечными плитами (ОСП). Также может использоваться и клееный, более прочный, брус.

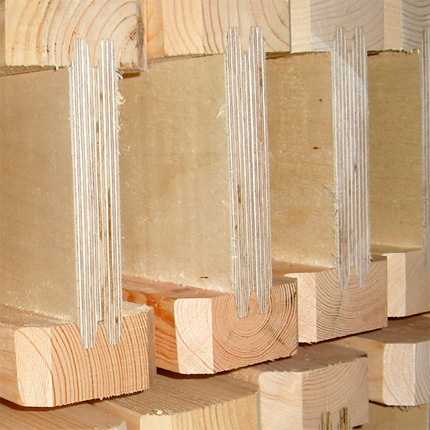

  2. Вторым способом сделать перекрытия является использование двутавровой балки из древесины с обшивкой ОСП.
  3. Можно использовать деревянную сборную ферму, которую также обшивают ОСП.
  4. Большую популярность из-за легкости устройства приобрели «Сэндвич» – панели, которые дополняются обвязкой из калиброванного бруса.
  5. Кроме древесины, можно использовать металлические балки из холоднокатаного гнутого профиля, который по своим параметрам на порядок прочнее дерева.
  6. Еще одним способом использовать металл становится установка перекрытий из металлической сборной фермы на основе гнутого профиля.

Доски во время перекрытий ставятся в таком положении

Все эти способы имеют как свои плюсы, так и минусы.

Поэтапное создание

Итак, с чего начать возведение? В первую очередь следует обратить внимание на обвязку. Обвязка является той платформой, на которую будут укладываться доски или брус для перекрытия. Во время устройства обвязки в верхнем брусе делаем так называемые гнезда. Именно в них будет укладываться брус от перекрытия.

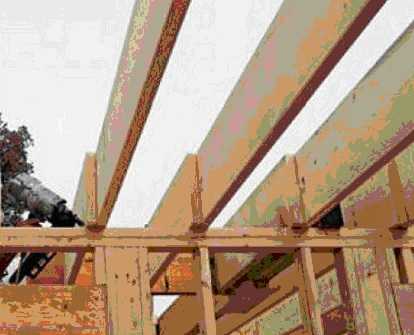

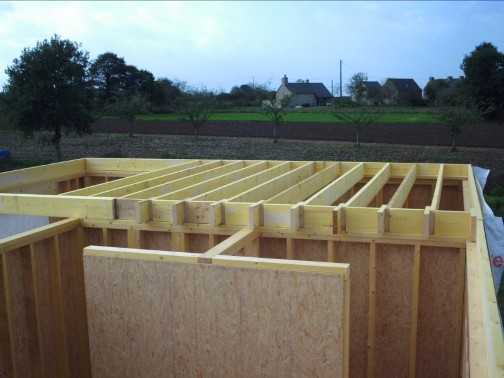

Балки перекрытия кладутся на брус верхней обвязки

Если у вас по плану на второй этаж идет лестница, необходима место ее расположения отметить. Используя брус или соединенные доски, делаем каркас перекрытия, обходя проем под лестницу. Соединяем металлическими уголками, которые придают жесткость соединению. Считается, что использование саморезов проигрывает по надежности с соединением на гвозди, однако использование саморезов экономит время. Итак, надежно с помощью гвоздей и уголков прикрепляем брус перекрытия к верхней обвязке.

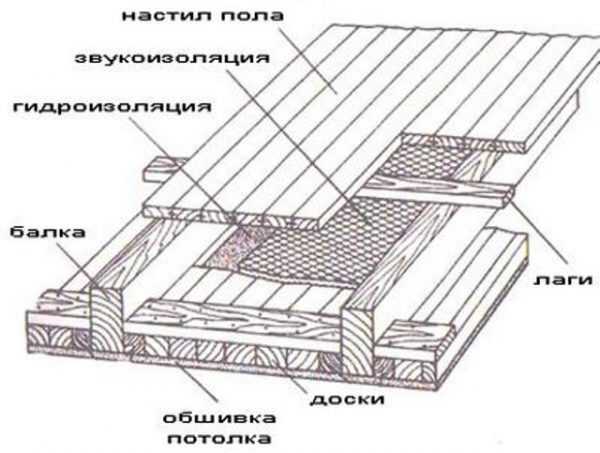

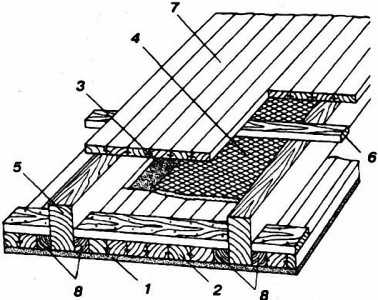

Схема перекрытия деревянного дома

Полученный каркас перекрытия в доме мы гидроизолируем с двух сторон, для чего используем либо пленку, либо мембрану.

Так как при использовании двухэтажного дома остро стоит вопрос о звукоизоляции, необходимо использовать зкуко-, тепло-, гидроизоляционный полимер. На сегодняшний момент это самый современный материал для перекрытий, причем самый тонкий.

Если вы хотите улучшить теплоизоляцию между этажами каркасного здания, вы также можете использовать минеральную вату или пенопласт, однако это не всегда рационально в финансовом плане.

Поверхность пола и потолка формируют листы ДСП или ОСБ, которые укладываются на лаги. Лаги должны по возможности также идти по верхней обвязке. Настил из плит ОСБ или ДВП должен быть не менее 2 см толщиной. Они прикручиваются саморезами.

Схема утепленного перекрытия

По сути, это уже готовый черновой и чистовой пол.

Если вы не хотите возиться с каркасным возведением перекрытий в доме, обратите внимание на СИП-панели. Панели представляют собой уже готовую конструкцию, которая с двух сторон состоит из ОСБ-3, а внутри содержит пенополистирол-утеплитель.

При каркасном строительстве СИП-панели используются как стены, однако они могут использоваться и в качестве перекрытий. Это специальные укрепленные панели с повышенным порогом жесткости и прочности.

Перекрытие из СИП панелей своими руками

Также не забывайте, что бетонная стяжка усиливает передачу звука в доме, поэтому ее лучше не использовать для второго этажа каркасного здания. В этом плане пористые вещества, тот же керамзит, гораздо лучше препятствует распространению звуков.

karkasblog.ru

Перекрытие каркасного дома.

Приветствую вас глубокоуважаемые посетители моего web-ресурса! В последние годы возведение каркасных домов в стране все более и более развивается. Каркасники, как раздел малоэтажного строительства сформировались сравнительно, можно констатировать, недавно. Здесь мы с вами разберем все выдающиеся качества, недостатки, особенности и еще грядущие перспективы и поговорит о том, как

устроено перекрытие каркасного дома. Ответ на даннй вопрос очень прост. Признаком такого объекта считается облегченный сделанный из древесины короб из горизонтальных обвязок да стоек, идущих вертикально. Существующие пустоты заполняются специфическими теплоизоляционными материалами.

Я запустил пояснительный интернет-проект по строительству деревянных каркасных домов. Для осознания сути темы, я лично изучил множество видеороликов и конечно веб-сайтов всевозможной степени сложности, дабы почерпнуть технологическую отчетную информацию по этой проблеме. И поэтому ваш покорный слуга кое что отыскал. Тут вы подберете очень много по возведению стен зданий, основы фундамента, кровли и также прочих полезных деталей каркасника. Презентую для вас предоставленную информацию.

Больше всего любопытно такое обстоятельство, что процесс возведения домов каркасных становится абсолютно нетрудной темой, а значит построить каркасник самостоятельно совершенно не трудно. Здесь мы подробно разъясняем целиком производственный процесс постройки до самых мелких деталей, рассматривая все главные важные детали да и индивидуальности. Вам лично надо всего лишь использовать это только практически не привлекая помощников.

Перекрытия в каркасном доме

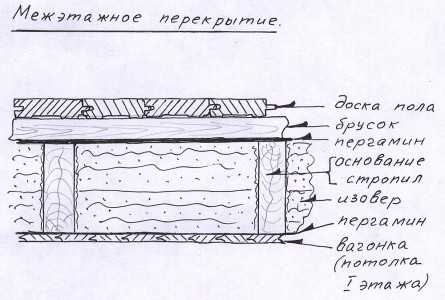

Междуэтажное перекрытие в каркасном доме — не только основа для пола или потолка. Оно объединяет все вертикальные конструкции в жёсткую единую систему. Стало быть, устройство межэтажных перекрытий не менее важный этап строительства, чем, например, возведение ленточного фундамента.

Порядок работ

После установки доски нижней обвязки начинают устройство межэтажных перекрытий первого этажа. Балки перекрытия составляют из нескольких ровных качественных досок или применяют LVL балки.

Каждая балка опирается на бетонную стенку фундамента не менее чем на 100 мм. Торцом она примыкает к доске нижней обвязки. Ширина ниши для опоры должна быть на 13 мм больше ширины балки. Ниши для опоры балок закладывают по проекту на этапе сооружения фундамента.

На балки перекрытия опирают лаги пола. Расстояние между лагами зависит от материала обшивки платформы (чернового пола). Например, если обшивают фанерой, шаг лаг принимают кратным размеру плит фанеры.

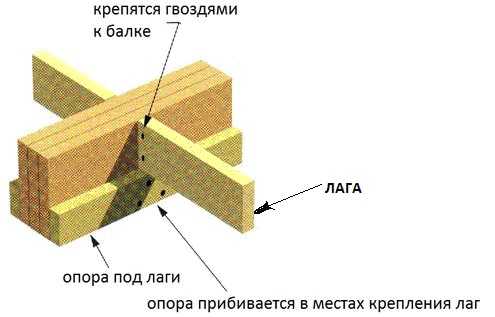

Есть конструктивное решение, в котором лаги пола примыкают к торцу балки перекрытия. В этом случае они опираются на дополнительную консоль, прибитую к балке (рисунок 1). Другой вариант крепления лаг в торец балки — с помощью металлических подвесов (рисунок 2).

Для изготовления лаг выбирают только ровные доски. Допускается применение небольших «сабель». Их устанавливают изгибом вверх.

Сначала монтируют лагу по центру пролёта, чтобы не было сдвигов в конструкции во время монтажа. Если лага по длине состоит из двух досок, перехлёст в месте соединения должен быть не менее 75-ти мм. Перехлёст фиксируют гвоздями. Гвоздями же лагу крепят к балке и к доске обвязки.

Когда все лаги установлены и закреплены, проверяют точность установки, горизонтальность поверхности, чтобы не было проблем на этапе сборки каркасного дома и прибивают доску внешнего периметра.

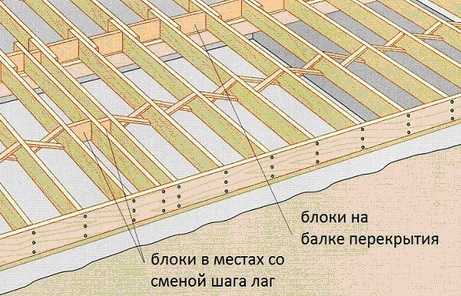

Чтобы усилить конструкцию пола при составных лагах, между ними ставят блоки. Их делают из обрезков досок, металлических стержней или деревянных планок, закреплённых крест-накрест. Деревянные планки должны быть запилены под нужным углом. Обычно делают сразу несколько видов блоков.

Затем приступают к укладке чернового пола из фанеры или плит osb толщиной 15-21 мм. При использовании плит osb со специальной шпунтованной кромкой шип-паз необязательно устанавливать блоки между лагами. Фанеру без специальной кромки прибивают к лагам и блокам. Плиты фанеры располагают в шахматном порядке, длинной стороной поперёк лаг перекрытия.

На боковую поверхность лаги аккуратно наносят клей. Плиту укладывают, стараясь не размазать клей на лаге. Между плитами оставляют зазор 2-3 мм, чтобы она могла свободно расширяться при повышении влажности и температуры воздуха в помещении. Плиты крепят к лагам саморезами по дереву или ершенными гвоздями.

Если монтаж каркаса стен откладывают на какое-то время, плиты чернового пола защищают от осадков — или обрабатывают фанеру специальным водоотталкивающим составом, или закрывают платформу полиэтиленовой плёнкой так, чтобы вода стекала на землю.

Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

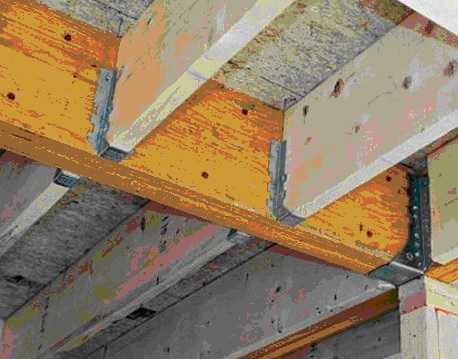

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Источник: karkasnik.com

Перекрытия в каркасном доме

Начнем разбираться в устройстве перекрытий с самого нижнего слоя — цокольного. До начала работ необходимо уложить на фундамент как минимум два слоя любого защитного гидроизоляционного материала, будь то рубероид или любая специализированная пленка. После этого устанавливается обвязочный брус, тщательно пропитанный антисептиками и другими жидкостями, которые увеличивают сопротивление огню, гнили и плесени, а также противостоит любым древесным паразитам. После этого брусья соединяют и крепят к фундаменту при помощи анкерных болтов. Далее укладывают торцевую доску, а по разметке укладывают балки. Расстояние между ними, так же как и размеры балок выбирают еще при составлении проекта. Далее, можно монтировать обшивочные листы вместе с гидроизоляционным материалом. После этого необходимо развести все коммуникации, водопровод и канализацию, чтобы поверх уложить утеплитель, тщательно перекрывая любые щели. Утеплитель накрывается пароизоляционный слой, который перекрывают поверх черновым полом из деревянных плит или досок. Поверх них уже можно делать чистовой пол и выполнять отделочные работы. Основные работы по выполнению междуэтажного перекрытия делаются практически так же, как и устройство цокольного этажа, но с некоторыми важными исключениями. Для обеспечения лучшей звукоизоляции, на балках перекрытия, после того как были уложены все изоляционные материалы и перекрыты черновым полом, укладываются еще одни лаги, обычно используя в их качестве брусья 5*5см. Только на них укладывается основной пол.

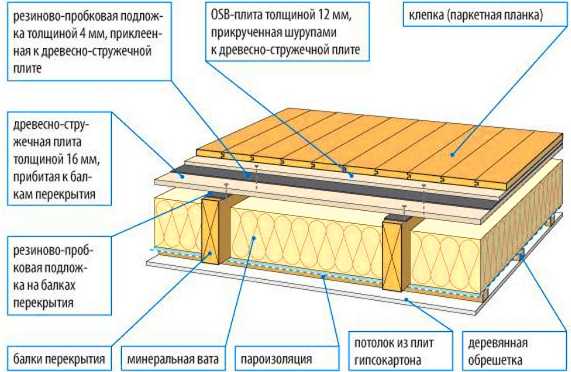

пирог перекрытия

При установке чердачного перекрытия в каркасном доме, обязательно учитывать правильное сечение балок и расстояние между ними. Оно должно быть достаточным, чтобы удерживать крышу, собственный вес и возможную дополнительную нагрузку. Поверх стоя утеплителя, укладывают обязательную пароизоляцию, чтобы препятствовать попаданию влажности. Поверх них укрепляют редкий досочный настил достаточной толщины, чтобы спокойно можно было передвигаться при монтаже крыши и кровли.

Специалист рассказывает о деревянном перекрытии:
