Вентиляторы вытяжные с обратным клапаном – Вытяжной вентилятор с обратным клапаном для ванной, кухни, туалета: конструкция и разновидности

Содержание

Как выбрать вентилятор для ванной с обратным клапаном?

В ванной комнате как к помещению с высоким уровнем влажности особые требования к вентиляции. Говоря простыми словами – проветриваться она должна достаточно интенсивно чтобы создавать и поддерживать здоровую среду, ввиду того что при принятии ванны или душа в ванной образуется большое количество пара которое может повредить отделку или ухудшить микроклимат. Существует бесшумный вентилятор для ванной с обратным клапаном, который практически полностью позволяет удовлетворить данные условия.

Зачем нужен вентилятор в ванной комнате?

Монтаж именно этого устройства с обратным клапаном является наиболее рациональным решением. Особые требования к вентиляции помещений с высоким уровнем влажности таковы:

  • вентиляция должна обеспечивать циркуляцию воздуха в помещении;
  • нормализация влажности в помещении.

Факт! 25 м³/час для раздельного санузла и 50 м³/час – для совмещенного. Такой должна быть интенсивность воздушных потоков для нормального функционирования естественной или искусственной вентиляции в ванной и туалете.

Высокий уровень влажности в ванной создает благоприятные условия для появления и роста грибков и плесени, из-за чего может начать портится мебель, разрушаться пол, стены, потолок и их покрытия. Даже влагоустойчивую технику рекомендуется использовать в более сухих помещениях для того чтобы продлить ее срок эксплуатации.

Затхлый воздух способен негативно влиять на здоровье. Кроме этого влажная среда санузла может поспособствовать тому, что в нем могут завестись насекомые. Да и, в конце концов, неприятный запах из вентиляционных каналов достаточно неприятен. Все это уменьшает уровень комфорта при использовании данных помещений.

Хорошая циркуляция воздуха позволяет нормализировать уровень влажности внутри помещения и предотвратить проникновение пара в жилые комнаты через щели в дверях. Монтаж бесшумного вентилятора с обратным клапаном позволит все это осуществить.

Почему лучше оборудовать искусственную вентиляцию?

Существует два основных вида вентиляции внутри помещений:

  1. Естественная приточно-вытяжная.
  2. Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция – это одно из стандартных решений проблемы циркуляции воздуха в большинстве нынешних многоквартирных и частных домах. Система работает при помощи сочетания приточных отверстий и вытяжных шлюзов. Роль приточных отверстий выполняют оконные форточки, вентиляционные выемки в нижней части дверей, щели между дверью и полом.

Качество естественной приточно-вытяжной вентиляции напрямую зависит от тяги в вытяжных каналах, которая, получается, из-за разности давлений снаружи и внутри. Вытяжные отверстия делаются в виде отдушин в потолке или в верхней части стен у самого потолка. Приточные отверстия не могут обеспечить достаточную интенсивность приточных потоков. Из-за этого естественно-вытяжная вентиляция не удовлетворяет условиям формирования правильного микроклимата в ванной.

Для проветривания ванной или туалета нужно установить искусственную вентиляцию с принудительным воздухообменом.

Существуют два вида искусственной вентиляции:

  1. Естественный приток и принудительное вытягивание воздуха – является приточным комплексом.
  2. Искусственная подача воздуха и естественный его выход из помещения.

Для обеспечения принудительного воздухообмена необходимо обустроить сеть воздуховодов, через которые из помещения будут удаляться переработанные воздушные массы. Для того чтобы добиться необходимых условий для создания комфортного микроклимата интенсивности воздушных потоков эту систему проветривания оснащают вентиляторами. Вытяжка для ванной комнаты с обратным клапаном намного эффективнее.

Устройство и принцип работы

Вытяжной вентилятор в ванную, оснащенный обратным клапаном, выглядит как довольно простое устройство, препятствующее обратному проникновению воздуха из вентиляционного канала. Обратный клапан, как правило, изготавливают из пластика либо нержавейки. Они состоят из трех основных деталей – рамки двух створок-заслонов и штырька, на котором крепятся створки.

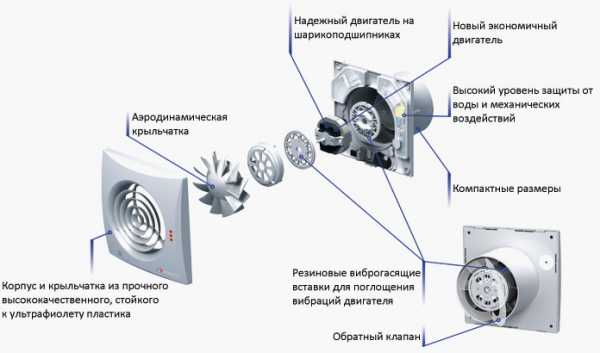

Кроме обратного клапана, бесшумный вентилятор состоит из следующих деталей: Воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

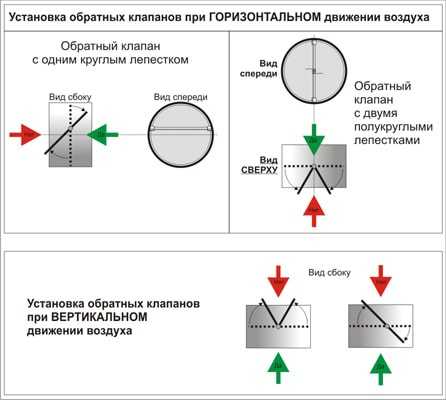

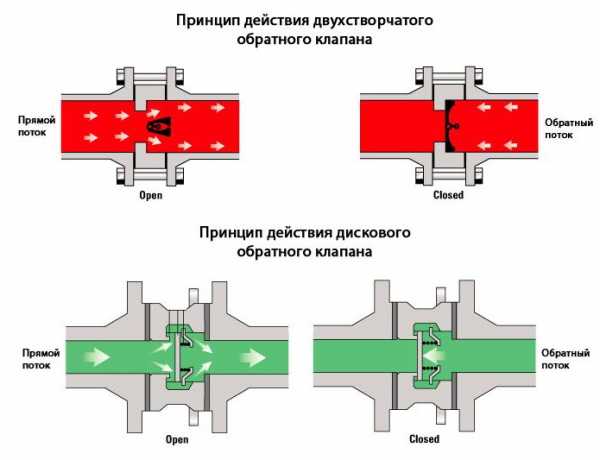

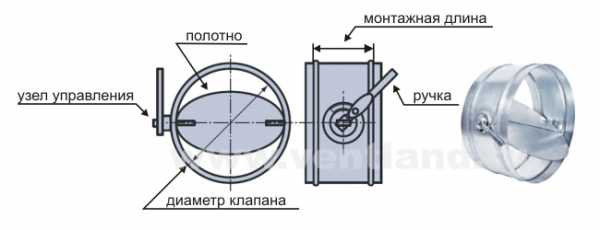

Принцип работы обратного клапана, несмотря на то где он установлен, – в канализационной трубе или вентиляционной шахте – никоим образом не отличается. Он сделан так, что движение воды или воздуха (в зависимости от места установки) проходит только в одном направлении. При попытке направится обратно, воздух или вода будут перекрываться плотно закрытыми створками.

В действие створки приводит непосредственно воздух, что естественно делается в момент включения вентилятора. Воздух вытягивается до тех пор, пока не отключится вентилятор. Как только это происходит, створки захлопываются и преграждают воздуху обратный путь.

А теперь вкратце расскажем о некоторых особенностях устройства бесшумного вентилятора:

  1. Конструкция двигателя предусматривает наличие особых виброизолирующих элементов, которые поглощают вибрации, являющиеся основным источником шума.
  2. Производители очень основательно подходят к внешнему облику вентилятора. Воздухозаборная решетка имеет обтекаемую форму. Кроме этого, немаловажную роль играет и сам материал, из которого изготовлена решетка – от него зависит сопротивление воздуха.
  3. Бесшумная работа основывается также на другой модели подшипников. Кроме шумопоглощения, они имеют высокую степень надежности и не нуждаются в дополнительном уходе (в частности, в смазке).

Как выбрать вентилятор для ванной?

В наши дни на рынке представлено достаточно много моделей для вентиляции воздуха, как от отечественных, так и иностранных производителей. На что в первую очередь нужно обращать внимание при покупке вытяжного вентилятора? Данными характеристиками являются: производительность, экономичность и комфортность при эксплуатации.

  1. Производительность. Для определения необходимой производительности вентилятора для ванной комнаты, нужно знать объем помещения и показатель воздухообмена. Он определяется санитарными нормами и зависит от типа и назначения помещения. Для ванных это значение равняется 6-8. Для подсчета производительности вытяжного вентилятора нужно умножить объем помещения на показатель воздухообмена.
  2. Экономичность. Вместе с обычными моделями, которые состоят из лопастей и выключателя, но вместе сними можно встретить модели, оснащенные дополнительными функциями, которые позволяют уменьшить расход электроэнергии. Самые распространенными являются наличие датчиков движения и влажности, встречаются также модели оборудованные таймером.
  3. Датчик влажности. Включение и выключение вентилятора, оборудованного этим датчиком, зависит от уровня влажности помещения. Вентилятор начинает работу, когда уровень влажности воздуха достигает определенной точки, и прекращает ее, когда он падает до установленного значения. Такие модели являются наиболее предпочтительными, если есть цель экономить расход электроэнергии.
  4. Датчик движения. Данные модели помогают экономить электричество, так как реагируют на движение в помещении. То есть они запускаются в работу только в тот момент, когда в ванной или туалете кто-то есть, и выключаются, когда там ни кого нет. К недостаткам таких моделей можно отнести возможность непроизвольного отключения, из-за того что в санузле «по мнению» датчика недостаточно интенсивного движения.
  5. Таймер. Наиболее рациональным решением проблемы экономии электроэнергии и вентиляции помещения является вентилятор с таймером. Данный вентилятор автоматически начинает работать в определенное время, и выключается через заданный промежуток времени. Время работы зависит от санузла и интенсивности его использования.
  6. Комфортность во время эксплуатации. Зависит от уровня создаваемого шума во время работы. Совершенно бесшумных вентиляторов не бывает. Но создаваемый звук современными моделями не создает дискомфорта. Так как он не превышает 35 децибел.
  7. Производительность. Наиболее известными производителями являются: Vents, Maico, Soler&Palau, Helios. Они изготавливают модели, отличающиеся высоким качеством, и долговременным сроком службы, а кроме этого у них низкий уровень шума при работе и высокий уровень влагонепроницаемости.

Для вертикальной вентиляционной системы многоэтажки характерно такое явление как «возврат» отработанного воздуха. При этом неприятные запахи, зачастую вместе с мелким мусором попадают из каналов в помещение. Для предотвращения данного явления крайне необходимо установить в ванной комнате вытяжной вентилятор с обратным клапаном.

Как установить вентилятор для ванной с обратным клапаном?

Есть два типа вентиляторов для ванных: осевые и канальные.

  1. Осевой вентилятор представляет из себя небольшой пропеллер с лопастями задачей которых является при вращении затягивать влажный воздух и выводить его таким образом в шахту. Эти устройства подходят для санузлов небольшого объема(до 15 м3), которые не связаны одной шахтой с другими помещениями. Они позволяют обеспечить хорошую вентиляцию, и при этом достаточно дешевы. Единственным недостатком можно считать то, что они более шумные по сравнению с канальными вентиляторами.
  2. Канальный вытяжной вентилятор – является более совершенным механизмом, который представляет собой турбину с улиткой, размещенной в пластиковом корпусе. Этот вентилятор активно засасывает внутрь воздух, хорошо и качественно проветривая помещение, предназначается для ванных комнат, чей объем более 15 м3, совмещенных санузлов или при забитых каналах естественной вентиляции. Вентиляторы канальные с обратным клапаном для ванной обладают высокой надежностью, производительностью и низким уровнем шума во время работы. Единственный недостаток этой одели – довольно высокая цена.

В промышленных помещениях, обычно, устанавливают третий тип вентиляторов с обратным клапаном – радиальные. Это крупногабаритные модели со спиралевидной решеткой.

Монтаж вентилятора с обратным клапаном лучше всего осуществлять в воздуховодном канале вытяжки ванной комнаты либо на входе в вытяжной шлюз. Эти отверстия обычно находятся в стене или на потолке в углу напротив входной двери. Накладная модель вентилятора с осевым механизмом должна закрепляться непосредственно перед вентиляционным отверстием.

В том случае если используется канальное вентиляционное устройство, его нужно вставить в отверстие и закрыть декоративной решеткой. Стоит заметить что канальный вентилятор обладает низким уровнем шума во время работы из-за того что его двигатель располагается в вентиляционном отверстии.

  1. Питание к устройству нужно прокидывать от коробки, к которой подключена система освещения.
  2. Провода, которые идут к вентилятору, необходимо скрыть в штробах или же под навесным потолком.

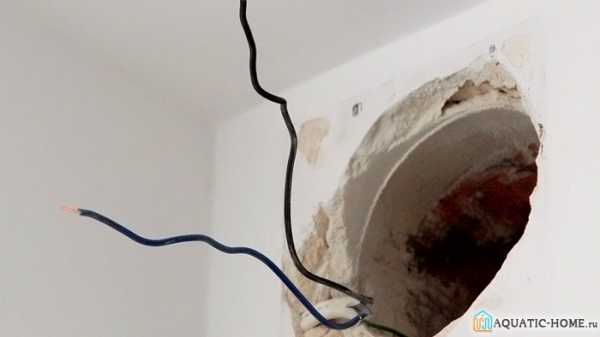

  3. Для установки прибора используйте уже готовое отверстие в стене. Пластиковый вентиляционный трубопровод вставить на одном уровне со стеной и укрепить штукатуркой, после чего прокинуть электропитание и установить вытяжку.
  4. Вентиляционного патрубок можно заменить ПВХ трубой для канализации диаметром 100 мм.
  5. С устройства нужно снять верхнюю крышку и смазать его заднюю часть жидкими гвоздями, после чего установить вентилятор, прижимая его заднюю часть к стене.
  6. Обязательно установите вентиляционную решетку, прикрутив ее при помощи винтов или установив на защелки. Совет: решетку необходимо регулярно очищать от пыли.

Для того чтобы запитать установленное устройство от электросети прокидывают кабель от ближайшей коробки. В это время нужно помнить о необходимости соблюдения правил электрофикации для помещений с высоким уровнем влажности, поместив кабель в специальный защитный канал и скрывая его за навесным потолком, настенными панелями или штукатуркой.

Бесшумный вытяжной вентилятор представляет собой простое, но, тем не менее, эффективное устройство, которое способствует понижению уровня влажности воздуха и увеличивает интенсивность воздухообмена, создавая тем самым более комфортные условия в ванной комнате. Современные модели этого устройства легко монтируются, обладают высоким уровнем надежности при эксплуатации и оснащаются системами автоматического пуска и выключения, а сочетание практичности и эстетичного внешнего вида позволит им вписаться в любой интерьер ванной комнаты.

santehnikportal.ru

Вентилятор для ванной бесшумный с обратным клапаном

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Ванная комната, как помещение с повышенной влажностью, предъявляет к вентиляции особенные требования. Иными словами – проветривание в ней должно быть постоянным и интенсивным настолько, чтобы создавать и поддерживать здоровый микроклимат. Есть устройство, которое этим требованиям удовлетворяет практически полностью – вентилятор для ванной бесшумный с обратным клапаном.

Для поддержания здорового микроклимата в ванной комнате можно использовать вентилятор с обратным клапаном

Зачем нужен вентилятор в ванной комнате?

Почему установка именно этой разновидности вентилятора для вытяжки в ванной является одним из лучших решений? Особые требования в области вентиляции помещений с влажным микроклиматом таковы:

  • вентиляция должна обеспечить циркуляцию воздуха;
  • нормализация влажности в помещении.

Факт! 25 м³/час для раздельного санузла и 50 м³/час – для совмещённого. Такова должна быть интенсивность воздушных потоков для оптимальной работы естественной или искусственной вентиляции ванных комнат и туалетов.

Главные требования вентиляции ванной — правильная циркуляция воздуха и снижение уровня влажности

Повышенная влажность в ванной комнате создаёт атмосферу, способствующую появлению и росту плесени и грибков, что приводит к разрушению стен, потолка, пола и их покрытий, порче мебели. Даже влагозащищённую технику предпочтительнее эксплуатировать в сухой атмосфере: это обеспечивает безопасность и повышает срок ее службы.

Затхлый воздух создаёт проблемы со здоровьем. Также во влажном санузле могут завестись насекомые. Наконец, неприятные запахи из вентиляционных каналов просто раздражают. Всё это приводит к снижению уровня комфорта и ухудшению уровня жизни в отдельно взятом помещении.

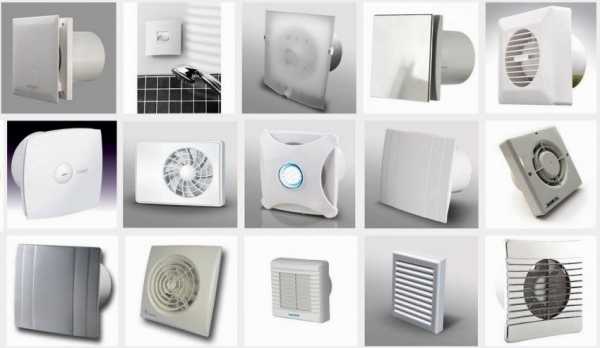

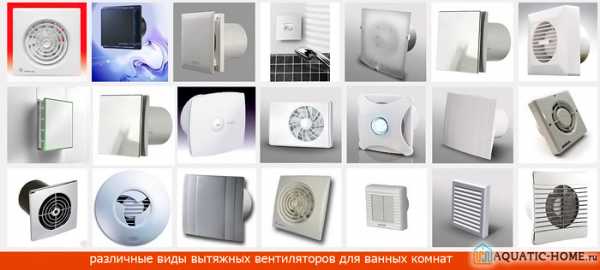

Различные виды вытяжных вентиляторов для ванной комнаты

Какой должна быть вентиляция в ванной комнате и туалете?

Есть два основных вида вентиляции помещений:

  1. Естественная приточно-вытяжная.
  2. Искусственная, с принудительным воздухообменом.

Естественная приточно-вытяжная вентиляция

Естественная приточно-вытяжная вентиляция – одно из типовых решений проблемы воздухообмена в большинстве современных зданий, как многоквартирных домов, так и частных. Система функционирует с помощью сочетания приточных отверстий и вытяжных шлюзов. Приточными отверстиями служат форточки в окнах, вентиляционные выемки в нижней части дверей, щели между дверью и полом. Вытяжные отверстия проектируются в виде отдушин в верхней части стен, у самого потолка, или на самом потолке.

Естественная вытяжная вентиляция и установленный вентилятор с обратным клапаном в ванной

Качество работы естественной приточно-вытяжной вентиляции зависит исключительно от тяги в вытяжных каналах, которая создаётся разностью давлений внутри и снаружи. Тяга создаётся за счёт нескольких факторов:

  • поступление воздуха в помещение извне;
  • температура воздуха как внутри помещения, так и снаружи его. Интенсивность воздухообмена снижается с повышением наружной температуры;
  • возможность беспрепятственного перемещения воздушных масс по вытяжным каналам. Грязь, пыль, паутина, которые с годами накапливаются в вытяжке, препятствуют движению воздуха.

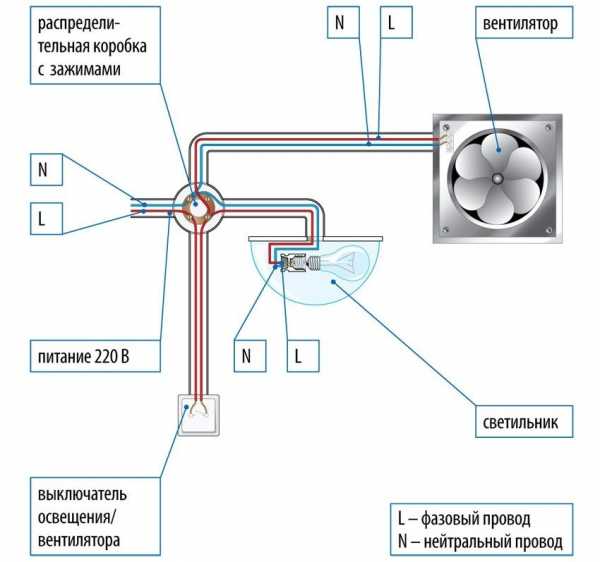

Схема подключения вытяжного вентилятора в ванной комнате

Приточные отверстия в виде оконных форточек в санузлах чаще всего отсутствуют по причине того, что окна в этих помещениях не предусмотрены проектом. Остальные отверстия (вентиляционные выемки, проёмы или щели) в большинстве случаев не способны обеспечить необходимую интенсивность приточных потоков.

Вывод – естественной приточно-вытяжной вентиляции недостаточно для формирования правильного микроклимата в ванной комнате или туалете. Соответственно, для проветривания данных помещений необходимо установить искусственную вентиляцию с принудительным воздухообменом.

Естественную вентиляцию может обеспечить наличие окна в ванной комнате частного дома, однако это недоступно для большинства квартирных санузлов

Искусственная вентиляция с принудительным воздухообменом

Выделяют два вида искусственной вентиляции:

  1. Сочетание естественного притока и принудительного вытягивания воздуха – так называемый приточный комплекс;
  2. Искусственная подача воздуха и естественное выведение его из помещения – то есть, вытяжная схема.

Статья по теме:

Приточная вентиляция в квартире с фильтрацией. Показатели застоя воздуха. Виды и принципы работы приточной вентиляции в квартире. Установка своими руками. Полезные советы.

Для принудительного воздухообмена должна быть обустроена сеть воздуховодов, через которые из помещения удаляются переработанные воздушные массы. Чтобы добиться необходимой для создания комфортного микроклимата интенсивности воздушных потоков, такую систему проветривания оснащают вентиляторами.

Желтыми стрелками обозначено движение отработанных воздушных масс, красными — приток свежего воздуха

Вентилятор для ванной: критерии выбора

В настоящее время отечественный рынок строительных товаров предлагает широкий ассортимент устройств для вентиляции воздуха как отечественного, так и иностранного производства. На какие параметры, выбирая вытяжной вентилятор, следует обращать внимание? Такими параметрами являются: производительность, экономичность и комфортность при использовании.

Производительность

Чтобы правильно определить, какой производительности установить вентилятор для ванной комнаты, необходимо знать объём помещения и показатель воздухообмена.

Вытяжной вентилятор лучше устанавливать поближе к душевой кабине, где затруднена естественная циркуляция воздуха

Показатель воздухообмена – это величина, которая показывает сколько раз за единицу времени (за один час) должен смениться воздух в помещении. Он определён санитарными нормами и зависит от класса и назначения помещения. Для ванных комнат его значение равно 6-8.

Совет! Меньшее значение показателя воздухообмена выбирают, если в квартире проживает 1-2 человека, большее – если санузел регулярно используют 3 и более человек.

Чтобы подсчитать, какой производительности вытяжной вентилятор необходим, нужно умножить объём помещения на показатель воздухообмена.

Мощность вентилятора подбирается в зависимости от объема помещения и от интенсивности посещения ванной

Экономичность

Наряду со стандартными моделями, состоящими из классических лопастей и выключателя, можно найти разновидности вентиляторов с дополнительными функциями, которые дают возможность экономить расход электроэнергии. Наиболее распространено использование датчиков влажности и движения, а также таймеров.

Датчик влажности

Начало и конец работы вентилятора, оснащённого этим датчиком, зависит от уровня влажности в помещении. Вентилятор запускается или останавливается, когда влажность воздуха поднимается или падает до определённых, заранее установленных, значений.

Подобные модели предпочтительны, если есть необходимость экономить электроэнергию и следить за её расходом.

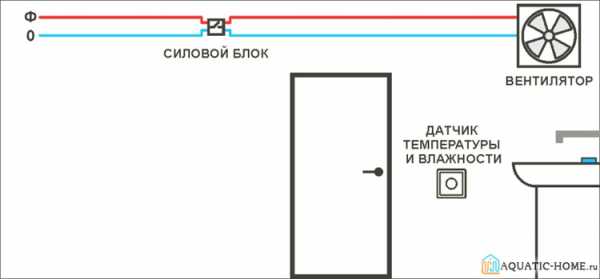

Схема управления вентилятором с использованием датчика температуры и влажности

Датчик движения

Вентиляторы с датчиком движения также способствуют экономии электроэнергии, так как реагируют на движения в помещении. Соответственно, они включаются, когда в ванной комнате или туалете кто-то есть, и выключаются, если там никого нет.

Недостаток подобных моделей – возможность непроизвольного выключения, если находящийся в санузле «с точки зрения» датчика двигается недостаточно интенсивно. Кроме того, промежутки времени, в течение которых вентиляция в ванной комнате и туалете работает, могут быть слишком короткими для полноценной замены отработанного воздуха на свежий.

Вентилятор с датчиком движения включается автоматически, когда кто-нибудь заходит в комнату

Таймер

Более подходящим решением проблемы выбора между необходимостью экономить электроэнергию и вентилировать помещение является вентилятор с таймером. Такой вентилятор для ванной автоматически включается в определённое время и выключается через заданный промежуток времени. Время работы зависит от объёма санузла и интенсивности его использования.

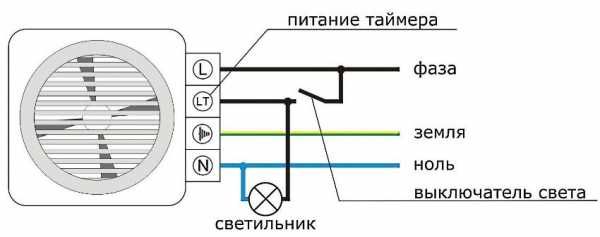

Схема управления вентилятором с использованием таймера

Комфортность при использовании

Комфортность использования вентилятора зависит от уровня шума, производимого им во время работы. Найти совершенно бесшумный вытяжной вентилятор невозможно. Но звук, который издают современные вентиляционные устройства, не создаёт дискомфорта.

Факт! Шум от большинства современных вентиляторов не превышает 35 децибел.

Шум работы большинства вентиляторов находится в пределах 35 децибел

Бесшумный вентилятор для ванной с обратным клапаном: основные типы и особенности установки

Для вертикально устроенной вентиляционной системы в многоэтажном доме характерно явление «возврата» отработанного воздуха. При этом неприятные запахи, иногда вкупе с мелким мусором, из каналов проникают в помещение.

Чтобы предотвратить подобное явление, необходимо установить в ванной комнате вытяжной вентилятор с обратным клапаном. При этом различные модели такого вентилятора могут быть снабжены дополнительными датчиками (влажности и/или движения) или таймером.

Существует два типа вентиляторов для ванных комнат: осевые и канальные.

Обратный клапан в вентиляторе предотвращает возврат отработанного воздуха обратно в помещение

Осевые вентиляторы

Вентилятор с механизмом осевого принципа – это небольшой пропеллер с лопастями, которые при вращении затягивают влажный воздух, выводя его в шахту. Такие приборы подходят для санузлов небольшого объёма (до 15 кубических метров), не связанных одной вентиляционной шахтой с другими помещениями. Они обеспечивают неплохое качество вентиляции, отличаются невысокой стоимостью, но более шумные, чем вентиляторы канального типа.

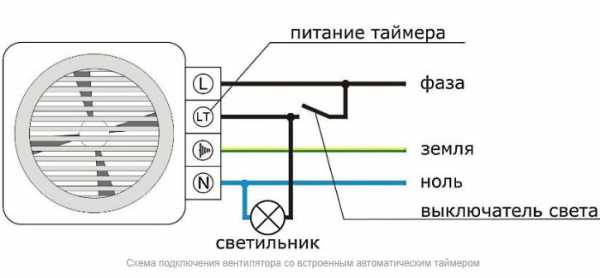

Схема подключения вентилятора со встроенным автоматическим таймером

Канальные вентиляторы

Вытяжной канальный вентилятор – более совершенное устройство, представляющее собой турбину с улиткой, помещенную в пластиковый корпус. Такой вентилятор активно засасывает воздух внутрь, быстро и качественно проветривая помещение. Предназначен для ванных комнат большой площади (свыше 15 квадратных метров), совмещённых санузлов, при забитости каналов естественной вентиляции.

Канальные вентиляторы ценятся за высокую производительность, надёжность и бесшумность в работе. Единственным их недостатком является относительно высокая стоимость.

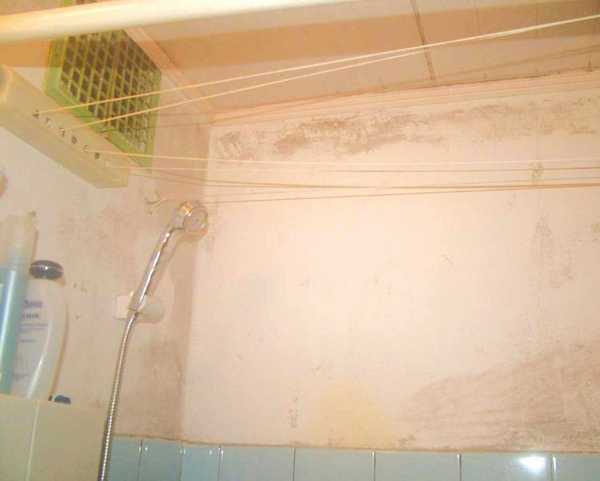

Отсутствие надлежащей вентиляции в ванной комнате приводит к возникновению плесени и грибка

Особенности установки

Устанавливать вентиляционное устройство с обратным клапаном лучше всего в воздуховодном канале вытяжки ванной комнаты или на входе в вытяжной шлюз. Эти отверстия, как правило, находятся в стене или на потолке в углу напротив входной двери.

Накладная модель вентилятора с осевым механизмом закрепляется непосредственно перед вентиляционным отверстием.

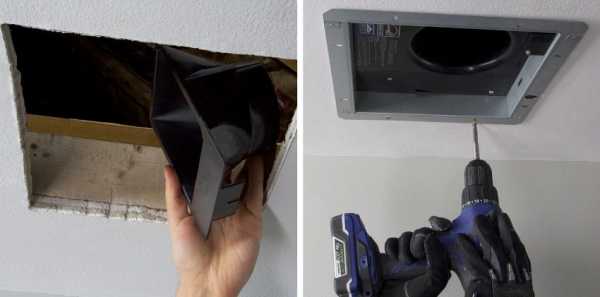

Шаги 1 и 2: подготовка вентиляционного отверстия и установка корпуса вентилятора

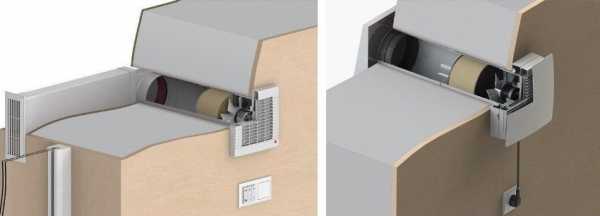

Если же используется канальное вентиляционное устройство, то его вставляют в отверстие и закрывают декоративной решёткой. Следует отметить, что канальный вентилятор практически бесшумный при эксплуатации за счёт того, что его двигатель расположен в вентиляционном отверстии.

Шаги 3 и 4: обустройство вентиляционного канала и монтаж воздуховода

Для подключения установленного прибора к электросети прокладывают кабель от ближайшей распределительной коробки (чаще всего той, что над дверью в ванную комнату). При этом необходимо соблюдать правила электрификации помещений с повышенной влажностью, помещая кабель в специальный защитный канал и скрывая его за подвесным потолком, настенными панелями или под слоем штукатурки.

Шаги 5 и 6: подключение вентилятора к электросети и установка декоративной решетки

Бесшумный вытяжной вентилятор – это простое, но эффективное устройство, способствующее понижению влажности воздуха, увеличению интенсивности воздухообмена и повышению комфортности в ванной комнате. Современные вентиляторы просты в установке и надёжны в эксплуатации, оснащены системами автоматического включения и выключения, а сочетание практичности с эстетичным внешним оформлением позволит использовать их в любом интерьере.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Вентилятор для ванной бесшумный с обратным клапаном: выбираем!

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Правильно сделанная вентиляция – залог здорового микроклимата в помещении. Многие, делая ремонт в квартире, часто не придают вентиляционным системам особой важности, и как результат, получают плесень, грибок и неприятный запах. Повышенная же влажность в ванной комнате ведет также и к плохому самочувствию во время и после принятия душа – головной боли и скачкам давления. Для того чтобы уберечь себя и своих близких от таких неприятных последствий, обратите внимание на вентилятор для ванной бесшумный с обратным клапаном, о котором и пойдет речь в данной статье.

Бесшумный вентилятор не только обеспечит оптимальную влажность, но и не будет мешать громкими звуками

Содержание статьи

Необходимость монтажа бесшумного вентилятора: особенности устройства

Необходимость установки вентилятора в ванной комнате обусловлена тем, что без него в помещении будет повышенная влажность, которая отрицательно сказывается на здоровье, вызывая тяжесть в голове и чувство постоянного дискомфорта.

Как правило, вентиляционные системы проектируются еще на этапе строительства, но что поделать, если они были выполнены неправильно, либо повреждены со временем? В данном случае на помощь приходит вентилятор для ванной бесшумный с обратным клапаном.

В вентиляторах старого поколения часто был слышен громкий шум и дребезжание, которые негативно влияли на центральную нервную систему человека, и провоцирует головные боли, раздражительность и подавленность.

Некачественные подшипники часто становятся источником шума

Виды вентиляционных систем

В современном строительстве применяются два вида вентиляционных систем, каждая из которых имеет свои особенности в установке и эксплуатации.

Естественная вентиляция

Данный вариант – это наиболее популярное решение проблемы вентиляции на сегодняшний день. Принцип ее работы состоит в взаимодействии отверстий притока воздуха и специальных вытяжных шлюзов, которые выпускают его наружу. Приточными отверстиями служат форточки, щели в дверях и у пола, вытяжными – отдушины под потолком.

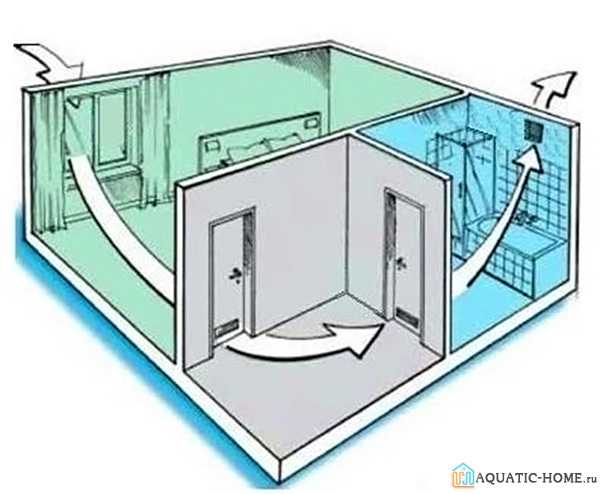

Схема естественной вентиляции

Как правило, подобный вариант не является подходящим для ванной комнаты, поскольку вентиляционных отверстий в ней – щелей и проемов, – недостаточно для оптимального циркулирования воздуха, а форточки и вовсе не предусмотрены. Таким образом, правильным решением для ванной комнаты будет следующий вид вентиляции.

Принудительная вентиляция

Такой вариант предусматривает размещение вентиляционных каналов, через которые и будет удаляться переработанный воздух. Для оптимальной циркуляции воздушных масс каналы оснащаются вентиляторами.

Схема принудительной вентиляции

Таким образом, лучший способ обеспечить здоровый микроклимат и побороть повышенную влажность – это установить вытяжной вентилятор в ванную комнату.

Вентилятор для ванной бесшумный с обратным клапаном: критерии выбора хорошего устройства

Современный рынок бытовой техники предоставляет широчайший выбор вентиляторов. Но как правильно подобрать вентилятор для вытяжки в ванной? На какие нюансы следует ориентироваться? Какие технические характеристики являются оптимальными?

Производительность и мощность модели

Правильно подобранная производительность устройства обеспечит его максимальную эффективность. Итак, для того, чтобы рассчитать необходимую мощность потребуется измерить объем помещения и узнать показатель воздухообмена. Объем комнаты можно определить, перемножив между собой ее длину, ширину и высоту. Показатель воздухообмена для ванной комнаты постоянный и установлен в соответствии с санитарными нормами – 6 для двух человек, и 8 – для большего количества «посетителей» помещения. Необходимая мощность бесшумного вентилятора для ванной – это и есть объем, умноженный на воздухообмен.

Рынок предлагает широчайший спектр вытяжных вентиляторов с разной мощностью и расходом

Датчик движения

Данная функция позволяет значительно сэкономить на расходовании электроэнергии, так как вентилятор вытяжной для ванной включается только тогда, когда в помещении кто-то находится. Минусы покупки такой модели – время пребывания в ванной недостаточно, чтобы она полноценно проветрилась, а также не всегда достаточно чувствительные датчики, из-за которых устройство может самопроизвольно выключаться.

Датчик движения реагирует на присутствие человека в комнате

Датчик влажности

Такое дополнение позволяет включать вентилятор только тогда, когда влажность становится выше установленной заранее нормы. Данное решение является оптимальным выходом для тех, кто хочет использовать вентилятор только по необходимости, и желает сэкономить на электроэнергии.

С помощью датчика влажности вентилятор управляется автоматически

Таймер

Встроенный таймер позволяет настроить вентилятор таким образом, чтобы он автоматически включался и выключался согласно установленному пользователем графику. Как и два предыдущих пункта, таймер устанавливается прежде всего для того, чтобы сэкономить.

Таймер позволяет задать подходящий именно вам график работы девайса

Виды вентиляторов для вытяжки в ванной, обзор производителей

Вентиляторы для ванной подразделяются на несколько видов, такие как радиальные, осевые и канальные. Первый вид применяется, как правило, в промышленном производстве. Остальные отличаются между собой лишь способом установки и одинаково хороши в жилых помещениях. Сегодня на рынке техники представлено просто огромное количество разнообразных моделей вентиляторов от разных производителей.

Systemair – шведская компания, поставляющая высококачественную вентиляционную технику. При ее изготовлении используются новейшие технологии, разработанные корпорацией. Продукция данной марки отличается надежностью и простотой эксплуатации.

Вентилятор Systemair BF-W 230A

Испанская компания SOLER&PALAU существует уже более 60 лет и имеет филиалы в 10 странах по всему миру. Бесшумные вентиляторы этой фирмы являются брендовыми и пользуются заслуженной популярностью у специалистов.

Blauberg, родиной которого является Германия, предлагает надежную продукцию самого разного назначения. Техника данного производителя рассчитана на долгие годы эксплуатации.

Electrolux является одной из самых популярных шведских компаний в мире, а их продукция продается более чем в 150 странах. Кроме высокого качества, техника данной корпорации славится своей экологичностью.

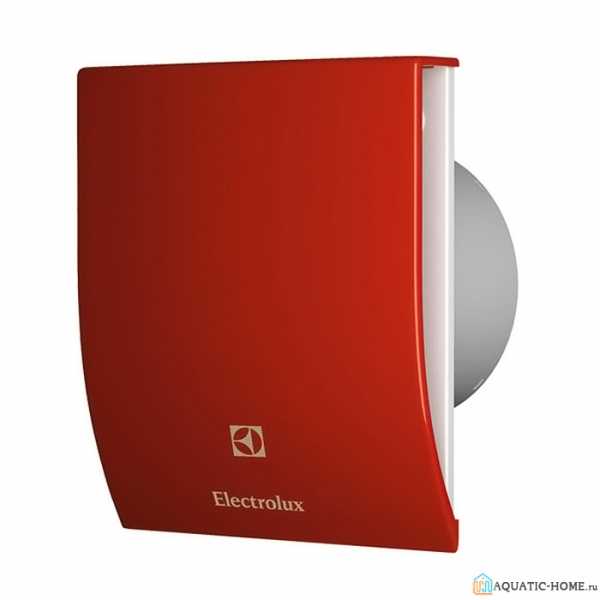

Electrolux EAFM-100T

Вентс – отечественный бренд, который при относительно небольшом сроке существования составил серьезную конкуренцию зарубежным производителем. Главным плюсом данной марки является полная адаптированность к условиям эксплуатации техники именно в нашей стране.

Пример продукции Вентс

Внимательно изучите предложенную ниже сравнительную таблицу различных производителей, предлагающих купить вентиляторы для вытяжки воздуха в ванной.

Статья по теме:

Воздуховоды пластиковые для вентиляции. Трубы из пластика легче, дешевле и практичнее стальных аналогов. О том, из чего их производят и в каких системах можно использовать, мы поговорим в отдельном обзоре. Присоединяйтесь!

Монтаж вентиляторов в ванной

Осевые накладные модели закрепляются непосредственно в вентиляционном отверстии, канальные –в шахте, причем чем глубже, тем лучше.

Подготовленное отверстие с выводом питающих проводов

Для обеспечения подключения к электричеству прокладывают проводку от ближайшего распределителя.

Обработка края отверстия силиконовым герметиком

Важно! Обязательно соблюдайте все требования по влагоизоляции, поскольку нормативные акты запрещают использование незащищенных проводов в ванной.

Крепление устройства с помощью саморезов из комплекта

Если вентиляция устанавливается в уже готовом помещении, то разводку производят от выключателя или лампочки. Для простого, не оснащенного никакими датчиками устройства, необходимо также сделать отдельный выключатель.

Завершаем монтаж установкой декоративной решетки

Делаем выводы

Правильно сделанная вентиляция – залог хорошего самочувствия всех членов семьи, а также отсутствия плесени и затхлого запаха. Именно поэтому установка бесшумного вентилятора для ванной с обратным клапаном – обязательный этап любых ремонтных работ.

Установка вытяжного вентилятора в ванную (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Вытяжной вентилятор с обратным клапаном поможет устранить неприятные запахи в квартире

Многие владельцы квартир и частных домов сталкиваются с проблемой неэффективности вентиляционной системы, когда отработанный воздух попадает обратно в помещение. Особенно актуальна эта проблема для жильцов многоквартирных домов с устаревшей системой вентиляции. Если в вашей квартире появляются посторонние запахи, избавиться от них можно установив в вентиляцию

вытяжной вентилятор с обратным клапаном.

Что такое обратный клапан в вентиляции и где он используется

Конструкция вентилятора с антивозвратным клапаном проста. Его лопасти расположены таким образом, что воздух может двигаться через прибор только в одном направлении. Если поток меняет направление, устройство закрывается и блокирует появление обратной тяги в системе.

Установка вытяжек с обратным клапаном необходима в санузлах, кухнях, детских, парных, комнатах для курения, подвалах и т. д.

В многоквартирных домах и офисных зданиях данная система является необходимостью, ведь там система вентиляции общая и при отсутствии обратного клапана в ваше помещение могут попадать отработанные воздушные массы из чужих квартир и офисов, что особенно неприятно. При включении вытяжки воздушные массы удаляются из помещения, а при ее отключении могут возвращаться. Именно для предотвращения обратной тяги и используется антивозвратный клапан.

Виды устройств

Обратные клапаны для использования в системах вентиляции различаются по следующим параметрам:

  • Материал исполнения. Устройство может быть изготовлено из нержавеющей стали или пластика. Бытовые устройства стоят на прядок дешевле, но могут применяться только для систем с небольшой пропускной способностью. В промышленных помещениях лучше устанавливать металлические модели.
  • Конструкция устройства. Вентиляторы с обратным клапаном могут быть выполнены в форме решетки, бабочки, мембраны или лепестка. Все эти приборы сконструированы таким образом, что воздушный поток может двигаться через них только в одном направлении.

  • Форма прибора. Вентиляторы могут быть квадратной или круглой формы. Форма прибора подбирается в соответствии с конструкцией воздуховода. Круглые модели имеют диаметр до 150 мм для бытовых систем и до 1000 мм для промышленных вентиляций.
  • Способ управления. Управление может осуществляться механическим или автоматическим способом. Устройства с механическим управлением регулируются вручную. Автоматические приборы сами регулируют поток воздуха.
  • Способ монтажа. Установка обратного клапана в вытяжку может производиться как вертикально, таи и горизонтально. Метод монтажа зависит от конструкции вентиляционной системы.
  • Пропускная способность. В зависимости от размера и мощности прибора можно подобрать оптимальные для конкретной вентиляции показатели пропускной способности. Как правило, в бытовых системах она значительно ниже, чем в промышленных.

Особенности выбора

Нужен ли обратный клапан именно для вашей вентиляции можно определить по следующим параметрам:

  • Посторонние запахи при установленной вытяжке.
  • Наличие повышенной влажности в помещении.
  • Использование общей системы вентиляции.
  • Неэффективная очистка воздуха в помещении.

При наличии одной или нескольких вышеперечисленных проблем, антивозвратный клапан просто необходим. Сегодня на рынке можно приобрести уже готовые вытяжные вентиляторы с антивозвратным клапаном. Для того чтобы вентиляция была эффективной, а отработанный воздух никогда не попадал обратно в помещение, при выборе устройства нужно учитывать:

Мощность вентилятора. Чтобы вычислить необходимую мощность прибора для определенного помещения нужно умножить длину на высоту, а полученный результат на ширину комнаты. Далее полученное число надо умножить на кратность обмена воздуха в минуту. Для ванной комнаты кратность должна составлять 3-5 раз, а для кухни лучше выбирать значение 8-10. Полученная после всех расчетов цифра и является показателем необходимой мощности прибора. То есть, если размер комнаты 2*3 м и высота 3 м, получается 2*3*3=18, 18*3(минимальная кратность воздухообмена)= 54 куб.м/ч.

Шумовой уровень. Для выбора вентилятора в жилое помещение нужно обратить внимание на его уровень шума. Чем он ниже, тем комфортнее будут чувствовать себя жильцы дома при работающем приборе. Оптимальным показателем для вытяжного вентилятора считается до 30 дб. Хороший тихий прибор будет издавать 24-25 дб.

Вольтаж. Для кухонной вытяжки или для вентиляции ванной комнаты лучше выбирать приборы, работающие от напряжения до 24 Вт. Это позволит избежать ударов током в помещениях с повышенной влажностью.

Диаметр. Диаметр сечения вентилятора должен соответствовать диаметру вентиляционной трубы.

Монтаж устройства

Установить устройство с антивозвратным клапаном достаточно просто своими руками. Для этого в первую очередь нужно определиться с местом установки. Так, к примеру, решетку с обратным клапаном можно установить в вентиляционное отверстие просто прикрутив ее саморезами к стене. Если вы хотите расположить клапан за вентилятором, его нужно монтировать в воздуховоде.



Количество клапанов зависит от конструкции системы, так в тройник надо устанавливать 3 антивозвратных клапана, чтобы отработанный воздух и пыль с улицы не проникала в комнату. Установку клапанов в тройник лучше доверить профессионалам, чтобы система была максимально эффективной. Если система состоит из одной трубы, достаточно одного устройства.

Как соорудить обратный клапан самостоятельно

Итак, если вы хотите сэкономить на покупке антивозвратного клапана, и у вас уже имеется вытяжка с вентилятором, его можно сконструировать самостоятельно. Для изготовления вам понадобится:

  1. Текстолит или пластик толщиной до 4 мм.
  2. Плотный гладкий полиэтилен.
  3. Прокладки герметичные.
  4. Самоклеющаяся поролоновая лента.
  5. Крепежные материалы.
  6. Тканевый скотч.
  7. Строительный нож.

Схема вытяжки с обратным клапаном

Шаг 1. Из куска текстолита или пластика вырезаем пластину, размером немного больше вентиляционного отверстия. По углам пластины просверливаем отверстия для крепежа.

Шаг 2. В середине пластины нужно установить решетку. Для этого вырезаем отверстие, соответствующее диаметру вентилятора и монтируем в него решетку. Получился воздухозаборник. Осталось только просверлить отверстия для крепления к вентилятору.

Шаг 3. Для того, чтобы в воздухозаборник не попадала пыль с улицы, натяните на него сетку из капрона.

Шаг 4. Прикрепляем пластину к вентилятору, предварительно проложив в место соединения резиновую прокладку.

Шаг 5. На воздухозаборник накладывается плотная пленка. Ее необходимо идеально выровнять и прикрепить скотчем к основе. Только после этого пленку можно обрезать. После этого пленка режется пополам, чтобы получились створки.

Шаг 6. Между пластиной и стеной необходимо проложить самоклеющуюся поролоновую ленту и только после этого прикрепить полотно к стене.

Такой самодельный клапан можно устанавливать в тройник или одиночную трубу за вентилятором. Таким образом вы сможете без дополнительных затрат сделать вытяжку на кухне или в ванной наиболее эффективной.

Установка бытовых вытяжных вентиляторов с антивозвратными клапанами позволят вам надежно защитить микроклимат вашего дома от неприятных запахов, пыли и аллергенов. Особенно важно использовать данные системы в домах, где есть маленькие дети или люди страдающие аллергией, астмой и легочными заболеваниями.

ventazbuka.ru

Вентилятор для ванной бесшумный с обратным клапаном: выбор и установка

Главная/Статьи/Вентилятор для ванной бесшумный с обратным клапаном: выбор и установка

Обеспечение качественной вентиляции в ванной комнате является одним их обязательных требований, так как во время принятия душа или ванны в помещении образуется большое количество пара, которое может ухудшить микроклимат или повредить отделку. Кроме того, достаточная циркуляция воздуха позволит нормализовать количество влаги в помещении и предотвратить попадание пара в соседние жилые комнаты через щели в двери. Установить вентилятор для ванной бесшумный с обратным клапаном будет оптимальным вариантом.

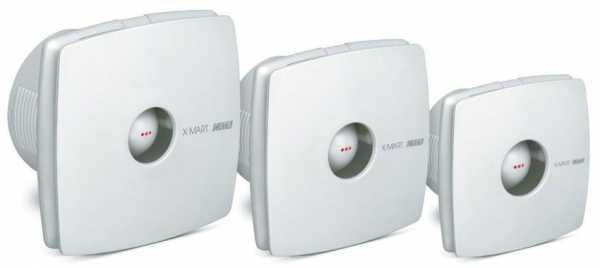

Внешний вид вентилятора с обратным клапаном

Нужно ли создавать принудительную вентиляцию в ванной или можно обойтись естественной?

В проектах большинства частных и многоэтажных жилых зданий предусматривалась только естественная система циркуляции воздуха вытяжного типа в ванных комнатах. Это приводило к тому, что во время принятия душа пар или неприятный запах с определённой скоростью отводился через небольшое вентиляционное отверстие.

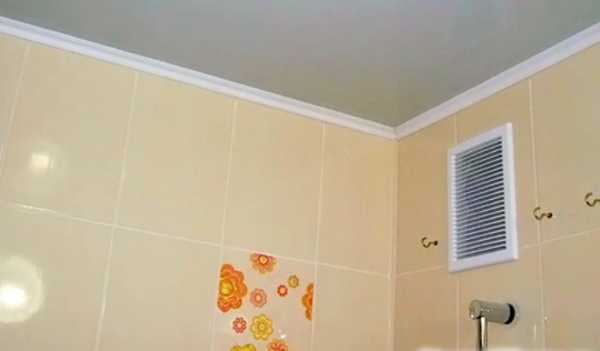

Внешний вид вентиляционной решётки, закрывающей воздуховод системы естественной вентиляции

Такая система не всегда справлялась с циркуляцией необходимых воздушных объёмов и в ванной накапливалась сырость, создавался идеальный микроклимат для развития бактерий или роста плесени. Причинами этому в основном были ошибки при проектировании вентиляционных каналов либо их засорение в процессе эксплуатации. В худшем случае неприятный запах мог идти в обратную сторону из-за изменения тяги, например, при открытии двери в комнату.

Визуализация воздушных потоков

При установке принудительной вентиляции, за счёт правильного подбора производительности вытяжки, всех этих недостатков можно избежать. В качестве приятного бонуса появится возможность не только отводить загрязнённый воздух, а и производить забор свежего из вентиляции, если применяется соответствующая система вентилирования, либо обеспечить смешанные режимы работы на вдув и выдув. То есть, если установить вентилятор вытяжной для ванной, то появятся следующие преимущества, по сравнению с естественным способом вентилирования:

  • Увеличение воздухообмена при прежних размерах вентиляционных каналов.
  • Полное отсутствие конденсата на стенах или потолке благодаря высокой эффективности отвода пара.
  • Улучшение сухости помещения.
  • Стабилизация температуры в ванной благодаря обмене воздуха с внутренними помещениями или наружным пространством.
  • Отсутствие скапливания грязи в каналах за счёт мощных воздушных потоков.

Конструкция вытяжки с обратным клапаном

Зачем нужен обратный клапан в конструкции вентилятора?

При организации принудительного вентилирования могут возникать ситуации, когда работает одновременно несколько вентиляторов, которые забирают или отдают воздух. При сложных траекториях его движения могут создаваться завихрения или перепады давлений. В результате может нарушиться циркуляция и неприятный запах вместе с паром пойдёт в соседние помещения. Чтобы предотвратить такие ситуации применяется обратный клапан, который своевременно закрывает доступ к вентилируемому каналу.

Показан принцип работы вытяжки при открытом обратном клапане

Виды обратных клапанов для вентиляторов

Обратные клапаны могут отличаться по материалу изготовления, форме, механизму срабатывания, способу установки, а также пропускной способности. Обычно в качестве материала используется пластик либо металл. Пластик является наиболее выгодным, так как устойчив к воздействию влаги, нетребователен в обслуживании и существенно не повышает стоимость всего устройства. Металл обладает повышенной прочностью и поэтому является устойчивым к различным механическим воздействиям. Устойчивый к влаге обратный клапан, устанавливаемый на вентилятор для вытяжки в ванной, определяется по наличию защитного покрытия.

Внешний вид пластикового обратного клапана

Полезный совет! Пластиковые детали корпуса и конструкции обеспечивают максимально возможное снижение шума и вибраций, в отличие от металлических. Поэтому для дома рекомендуется выбирать первый вариант.

Металлический обратный клапан

Форма клапана должна повторять контуры вентиляционного отверстия для обеспечения максимальной производительности вытяжки. Стандартными формами считаются: круглая, квадратная и прямоугольная.

Способы управления вентиляционным клапаном могут быть ручные или автоматизированные. Первые обладают повышенной надёжностью и нетребовательностью в обслуживании. Наличие электричества или его отсутствие никак не повлияют на их работу. Однако не всегда удаётся своевременно закрыть доступ к вентилируемому каналу, что может приводить к негативным последствиям. Автоматическая конструкция обеспечит оптимальную работу системы без вмешательства извне и поэтому является наиболее удачной для применения в ванной комнате.

Статья по теме:

Пластиковые воздуховоды и фитинги для вентиляции. В отдельном обзоре представлена полезная информация по использованию и видам фасонных частей для пластиковой вентиляции.

Как грамотно выбрать вентилятор для ванной бесшумный с обратным клапаном?

Вытяжной вентилятор в ванную комнату в первую очередь стоит подбирать по типам исполнения, так как именно они обеспечивают основные эксплуатационные характеристики и КПД. Они бывают осевыми и центробежными. Осевые представляют собой конструкцию, в которой пропеллер располагается в плоскости, перпендикулярной вентиляционному каналу. Они обычно изготавливаются из пластика и отличаются простотой монтажа.

Осевая конструкция

Внимание! Осевые вентиляторы рекомендуется устанавливать в том случае, если имеется не только специальное посадочное место под их крепление, но и горизонтальный участок воздуховода не менее 3 м в длину. Связано это с тем, что для таких конструкций важно обеспечить минимальное аэродинамическое сопротивление.

Центробежные представляют собой более мощные конструкции, которые допускается устанавливать даже в засорённых системах или при наличии длинных каналов воздуховодов. Также их допускается эксплуатировать если система вентилирования однотрубная. Конструктивно они состоят их двух частей: корпуса и турбины, имеющей форму улитки.

Центробежная конструкция

На какие дополнительные функции вентилятора обратить дополнительное внимание при выборе?

Вентилятор для ванной бесшумный с обратным клапаном отличается возможным наличием дополнительных опций:

  • Режим постоянного проветривания. Он отличается от обычного стандартного вентилирования тем, что пропеллер включён постоянно, но не работает на определённой скорости, а способен изменять, в зависимости от показаний датчика влажности в целях высушивания помещения. То есть, одновременно обеспечивается энергосберегающий режим и идеальный микроклимат в ванной комнате.
  • Таймер отключения. Позволяет оставлять включённой вытяжку, не беспокоясь о том, что её придётся выключать через определённое время.
  • Гидростат способствует поддержанию в помещении оптимального уровня влажности с применением автоматического контроля. Эта функция особенно востребована в ванных, которыми часто пользуются или наблюдается повышенная сырость.
  • Датчик движения обеспечит автоматическое включение устройства при входе человека в комнату. То есть эффективно удалит возможные неприятные запахи. Отключение осуществляется по прошествии некоторого заданного времени автоматически.
  • Защита от попадания брызг обеспечит защиту электронных частей от замыканий. Рекомендуемый минимальный уровень защиты должен быть не хуже IP5.

Полезная информация! Купить подходящий вентилятор для вытяжки в ванной рекомендуется только после того, как будет определена требуемая функциональность. Если в нём отсутствует важная функция, то придётся его заменить, так как на сегодня не производятся конструкции, которые можно конфигурировать в соответствии с возросшими требованиями.

Обзор некоторых производителей вентиляторов

К наиболее известным производителям бесшумных установок для вентилирования относятся следующие:

  • Soler&Palau – испанский производитель, который является признанным лидером по изготовлению качественных и бесшумных вентиляционных систем. Существует более полувека и за этот период не только увеличил объёмы производства, но и обновил основные линейки продукции. В более 10 странах открыто производство компонентов для вентиляционных систем. Постоянно наращиваются обороты и вносятся инновационные изменения в техническое оснащение продукции. То есть данная компания является брендовой, и её продукция гарантированно имеет заявленные технические характеристики.

Продукция Soler&Palau

  • Maico – эталон вентиляционной немецкой техники. Компания основана более 80 лет назад в Германии, целью которой было внедрение инновационных разработок в оборудование безупречного по качеству и простого в использовании. На сегодня она стабильно занимает лидирующие позиции и отличается от конкурентов наличием уникальной линии производства, а также положительными отзывами от экспертов. Ассортимент продукции составляет более 1600 наименований, а это говорит о высоком профессионализме и стремлению к результатам, а не увеличению количества выпускаемой продукции посредственного качества.

Модель бренда Maico

  • Компания Elicent является официальным подразделением Maico в Италии. Однако при этом основной акцент делается на функциональность выпускаемых вентиляционных систем. Поэтому стоимость продукции оказывается ниже, чем у Maico, что является отличной альтернативой для тех людей, которым не требуется особого шика в ванной. Надёжность и практичность по доступной цене позволили Elicent конкурировать с производителями-гигантами в отрасли создания вентиляционного оборудования и, стоит заметить, весьма успешно.

Устройство фирмы Elicent

  • Отечественная компания Вентс существует на рынке вентиляционного оборудования относительно недавно, всего 26 лет, но за эти годы смогла составить конкуренцию зарубежным брендам. Научно-производственная база позволяет создавать высококачественную продукцию, полностью адаптированную под отечественные условия эксплуатации. Весь товар сертифицирован и отвечает международным стандартам качества. При этом по стоимости вентиляторы значительно дешевле аналогов.

Продукция Вентс

  • Вытяжки от итальянской компании Vortice отличаются повышенной надёжностью, безопасностью и вполне эстетичным внешним дизайном, который существенно отличается от конкурентов. В приоритете компании заложен принцип комплексного подхода и внедрение широкомасштабных научных достижений в выпускаемой продукции. Модельные ряды разносторонние с весьма специфичными отличиями.

Вентилятор бренда Vortice

Цены на вентиляторы по производителям

Цены на вентиляторы во многом зависят от производителей и функциональности изделий. Поэтому необходимо выбирать некий компромиссный вариант, который позволит удовлетворить все основные критерии выбора. Средние цены по России приведены в Таблице 1.

Таблица 1. Средние цены на вентиляторы по России

Делаем окончательный выбор вентилятора для вытяжки в ванной

Основным критерием выбора является обеспечение достаточной производительности вытяжки, то есть мощность. На данный параметр ключевое влияние оказывает площадь ванной комнаты и объём воздуха, который в ней застаиваться. Поэтому изначально нужно измерить высоту, длину и ширину помещения. Объём вычисляется путём перемножения всех перечисленных величин. Затем, в соответствии с действующими нормами, нужно полученное значение умножить на кратность обмена воздуха. Для ванной комнаты этот коэффициент составляет от 3 до 8.

Полезная информация! Рекомендуется брать среднее значение коэффициента кратности, а полученную величину мощности, округлять до ближайшего целого числа.

Другой, не менее важный показатель – уровень электробезопасности. Во влажной среде с возможным нахождением водяного пара рекомендуется выбирать такие конструкции, в которых подключение к электропитанию можно выполнить вне ванны либо все токопроводящие и контактные части надёжно защищены. В целях безопасности стоит отдавать предпочтение низковольтным устройствам, запитывание которых производится постоянным током с величиной 12 или 24 В.

Монтаж вентилятора с обратным клапаном

Установка бесшумного вентилятора для ванной рекомендуется в самом воздуховоде либо снаружи со встраиванием в стену или потолок в специальный вытяжной шлюз. Пошаговый монтаж выполняется в следующей последовательности:

  • Выполняем подключение к электропитанию в зависимости от наличия средств контроля работы устройства и особенностей электропроводки.

Схема подключения к электросети

Внимание! Перед монтажными работами необходимо обесточить всю квартиру, либо локально только ванную комнату. При подключении внутри ванной комнаты рекомендуется побеспокоиться об обеспечении достаточного уровня электрозащиты. Если есть сомнения относительно качества уложенной проводки, то рекомендуется её заменить либо проложить новую по поверхности стены.

Подготовленное отверстие в стене под установку вытяжки

  • Аккуратно снимаем декоративную накладку с лицевой стороны корпуса.

Снятие декоративной панели

  • С обратной стороны, в месте контакта корпуса устройства с вытяжной трубой, по линии примыкания наносим тонкий равномерный слой клея или силиконовой смазки. Это позволит получить надёжный и герметичный контакт.

Нанесение клея на линию контакта с воздуховодом

  • Корпус устройства ставим на место его крепления и плотно прижимаем к стене. Если образовались лишки клея, то сразу же их снимаем с декоративной отделки сухой плотной тряпкой.

Вставка корпуса в посадочное место

  • Если предусмотрены места крепления под саморезы или болты, то их обязательно вкручиваем, чтобы при возможных вибрациях конструкция держалась надёжно.
  • Устанавливаем противомоскитную сетку.
  • Закрепляем лицевую панель.

Монтажные работы завершены

Заключение

Для того, чтобы обеспечить качественную вентиляцию, необходимо приобрести подходящий по параметрам вентилятор для ванной бесшумный, который будет с обратным клапаном. Это позволит получить оптимальный микроклимат в помещении и необходимую дополнительную функциональность.

Видео: обзор бытового вентилятора Домовент ВНЛ



ciscoexpo.ru

Вытяжной вентилятор с обратным клапаном для ванной

Распространенными являются случаи, в которых эксплуатируемый вид вентиляции выполняет свои функции неэффективно. Данная проблема особенно актуальна для многоэтажных домов. Установлено, что основной причиной образования неприятного запаха считается неправильная работа вентиляционной системы, а ведь свежий воздух, нормальная влажность, отсутствие грибка и плесени – очень важные показатели для закрытого помещения. Например, ванной комнаты. Для мест, лишенных окон, следует вводить в эксплуатацию качественную вентиляцию, ориентированную на удаление лишней влаги. Это связано с тем, влажность провоцирует расслаивание мебели, коррозию, появление плесени и грибков. Устранить перечисленные недостатки достаточно просто. Необходимо смонтировать вентилятор с обратным клапаном.

Виды вентиляции

Вентилирование в ванной комнате подразделяется на естественное и принудительное. При этом ни одна из систем не гарантирует отсутствия обратной тяги. При естественной вентиляции возникновение воздушных потоков обусловлено разницей температур между воздухом, находящимся снаружи и внутри. Подобная конструкция выгодно выделяется дешевизной, простотой монтажа, не нуждается в специальном обслуживании и не потребляет электроэнергию. Это объясняется тем, что обратный клапан для естественной вентиляции устанавливается на отводе из вертикального канала. Среди недостатков подчеркивают плохое функционирование системы в жаркую погоду.

Вытяжная вентиляция производится посредством вентиляторов и механических устройств. Главным преимуществом принудительных систем считается независимость от климатических условий. Однако вытяжной вентилятор с обратным клапаном нуждается в электроэнергии. Данный фактор относят к числу недостатков, так как требуется протягивать провода к каждому механизму.

Возникновение посторонних запахов в ванной комнате связано с плохим функционированием естественной вентиляционной системы. В этом случае необходимо поставить вытяжку с обратным клапаном. Это не только оградит помещение от нежелательных запахов, но и защитит помещение от повышенной влажности.

Обратный клапан: назначение и классификация

Обратным клапаном называют вид защитной арматуры, назначение которой состоит в недопущении смены направленности потока среды в трубопроводной системе. Если рассматривать вентиляцию, то обратный клапан является устройством, основное предназначение которого заключается в осуществлении контроля над расходом воздуха. Это достигается благодаря увеличению либо уменьшению его прохождения. Если поток меняет направление, то клапан закрывается.

Для производства конструкций применяют два материала: пластик и оцинкованную сталь. По способу монтажа запорные механизмы подразделяются на вертикальные и горизонтальные. Например, предпочтение вертикальному положению отдают тогда, когда воздушные массы движутся вертикально. Кроме того, различают пассивный и активный способ управления конструкцией, так как существуют ручные и электрические устройства.

Если обратить внимание на конструктивное исполнение, то выделяют следующие типы механизмов:

  1. Бабочка. Название клапана обусловлено его устройством, которое включает две пластины, скрепленные пружиной. Под воздействие воздушных масс открывается сечение канала. Закрывание канала происходит под действием пружины. Поэтому данный тип следует применять при наличии мощного вентилятора.
  2. Вентиляционная решетка с обратным клапаном. Установка инерционной решетки происходит снаружи. Сама конструкция предусматривает жалюзи, которые открываются при работе вытяжки. Обратному потоку препятствует наличие вентиляционной решетки. Подобные решетки отличаются габаритными размерами и разнообразным дизайном.
  3. Мембранный. Механизм предназначен для эксплуатации с вытяжными вентиляторами малых мощностей, так как имеет тонкую заслонку, отклоняющуюся при легких воздушных потоках. Мембранный клапан нашел широкое применение в естественной вентиляции.
  4. Лепестковый. Конструкция схожа с мембранными механизмами. Клапан представляет собой решетку, имеющую горизонтальные лопасти, пропускающие воздух в одном направлении.

Выбор вентилятора

Как правило, технические параметры указываются в паспорте устройства. Поэтому перед тем, как покупать вытяжку для ванной, желательно ознакомиться с ее основными характеристиками. Например, учитывая влажность помещения, следует отдавать предпочтение конструкциям, обладающим влагозащитным корпусом. Не менее значимым критерием является уровень шума. Маленькие комнаты обладают хорошей слышимостью, поэтому стоит выбирать малошумные модели. Иными словами, шум от работы вентилятора не должен составлять более 35 дБ. При этом стоит учитывать, что производительность устройства должна быть либо равной, либо превышать шестикратный объем ванной комнаты. Тогда воздух останется свежим.

Установка механизма

В ванной комнате часто образуются плесень и запах сырости. Поэтому важность нормальной работы вентиляционной системы неоспорима. Простота конструкции позволяет самостоятельно справляться с установкой устройства. Чтобы смонтировать вентиляторы с обратным клапаном необходимо:

  1. Демонтировать вытяжку.
  2. В вентиляционное пространство расположить корпус клапана. Следует отметить места крепления корпуса, затем просверлить их.
  3. Требуется продублировать соответствующие отверстия в бетоне. Осуществить данное действие поможет шлямбур.
  4. Далее нужно забить дюбеля в бетонную стену, вставить клапан и закрепить получившуюся конструкцию.
  5. Образовавшиеся зазоры рекомендуется загерметизировать. Например, силиконом. Так как оставшееся свободное пространство будет препятствовать закрытию лопастей клапана.
  6. Завершаются работы в ванной комнате размещением вытяжки.

Таким образом, качественный монтаж вентиляционного устройства гарантирует создание здорового микроклимата в закрытом помещении. Например, в санузле или ванной комнате.



moyavanna.com

Вытяжной вентилятор с обратным клапаном

Назначением вытяжных устройств естественного типа является удаление загрязнённого воздуха из  помещения. Однако, зачастую, используемая система вентиляции не обеспечивает полноценный воздухообмен в комнате.

При этом, вытяжные устройства принудительного типа, как правило, функционируют в рециркуляционном режиме, который не предусматривает  приток свежего воздуха в помещение. Поэтому в процессе удаления отработанного ресурса, зачастую, происходит его возврат из вентиляционной шахты обратно в квартиру. Как правило, данное явление возникает в уборных комнатах и на кухнях.

Во избежание образования данной проблемы, вытяжное устройство оснащают обратным клапаном. Основными достоинствами такой конструкции является высокая производительность, экономичное энергопотребление, а также низкий уровень шума, который возникает в процессе функционирования оборудования.

Назначение и разновидности обратных клапанов

Обратные клапаны, предназначенные для воздухоочистительных устройств,  представляют собой группу защитных механизмов, которые устанавливают в системах принудительной вентиляции.

Оснащение вытяжных конструкций запорными клапанами позволяет предотвратить возникновение обратной тяги в помещении, а также исключить вероятность проникновения в бытовую вентиляцию  насекомых, грязи и пыли.

Затвор изделия функционирует в автоматическом режиме, осуществляя контроль над поступлением воздуха в необходимом направлении. При нахождении вытяжки в нерабочем состоянии, обратный клапан препятствуетпроникновению неприятного запаха в помещение.

По способу монтажа различают два типа запорных устройств:

  • — с вертикальным расположением заслонок;
  • — с горизонтальными створками.

Помните, при оснащении вытяжки обратным клапаном, следует учитывать конструктивные особенности вентиляционной системы.

При вертикальном расположении воздуховодов движение воздушного потока, как правило, происходит в вертикальном направлении. В таком случае обратный клапан следует устанавливать в горизонтальном положении. Это обеспечит корректное функционирование вытяжных лопастей.

Помимо этого, вентиляционные затворы различаются по типу сечений.

В настоящее время наиболее популярными устройствами являются прямоугольные и круглые клапаны.

В зависимости от конструкции вентилятора, затворы изготавливают из пластика или металла.

ЧИТАЙТЕ ТАКЖЕ: Вытяжки телескопические для кухни?

Помните, при выборе обратных клапанов следует особое внимание обращать на пропускную способность механизмов.

В  настоящее время в специализированных магазинах представлен широкий ассортимент элементов, которые отличаютсяскоростью потока.Среди них наиболее востребованными являются пластиковые затворы, которые имеют пропускную способность около 4-6 м/с.

По способу функционирования обратные клапаны разделяют на две категории: подогреваемые и без подогрева.

Рассмотрим более подробно каждую из них.

  • Подогреваемые. Устройства данного типа — это затворы для вентиляции, снабженные электроприводом. Они являются наиболее современным типом запорного оборудования.

?Применение обратных клапанов подогреваемой категории позволяет предотвратить образование конденсата в вентиляционной системе, а также избежать замерзания вытяжной конструкции в зимний период.

  • Без подогрева. Данные элементы предназначены для оснащения вентиляторов, которые установлены внутри помещений.

Помните, во избежание поражения электрическим током, процесс обустройства вытяжной конструкциизатвором с электроприводом, следует осуществлять только в присутствии опытного электрика.

Конструкция обратного клапана

Благодаря простой конструкции,обратный клапанявляетсянаиболее востребованным видом запорной арматуры. Как правило, в стандартных механизмах лопасть закреплена на специальной оси, которая обеспечивает свободное колебание элемента. В процессе остановки вентилятора, закрывание клапана происходит при помощи автономного отвеса. Благодаря этому, при отключении вытяжной системы, затвор предотвращает проникновение посторонних запахов в помещение.

Как правило, стандартные устройства предназначены для оснащения типовых воздуховодов, которые имеют габаритные размеры. В случае возникновения потребности установки клапана диаметром 100 мм, необходимую модель следует выбирать из категории взрывозащищенных механизмов.

Данными затворами, как правило, оснащают вытяжные вентиляторы промышленного типа. Также для взрывоопасных производств выпускают специальные устройства, диаметр которых варьируется в пределах от 125 мм до 1000 мм.

Сегодня, вентиляционные клапаны производят круглого, прямоугольного и квадратного сечений.

Наиболее распространённый тип – «бабочка».

Материалом изготовления данных механизмов является оцинкованная сталь. Такие клапаны оснащены двумя лопастями, закреплёнными на оси, которая расположена по центру сечения. Благодаря специальным «лепесткам» конструкции, отведение воздуха происходит только в одном направлении. После отключения вытяжного вентилятора данные лопасти автоматически закрываются.

ЧИТАЙТЕ ТАКЖЕ: Вытяжка в погребе?

Несмотря на большую популярность клапанов «бабочка», модельный ряд таких устройств имеет незначительнымассортиментом модификаций. Как правило, минимальный диаметр затвора составляет 100 мм, а максимальный – 315 мм.

При этом, сегодня, в продаже представлена модернизированная модель обратного клапана.Данную категорию производители оборудовалирезиновымиуплотнителями, которые, в процессе движения лопастей, позволяют снизить уровень шума.

Помимо этого, в продаже существуют обратные клапаны лепесткового типа, называемые «жалюзи» или инерционные решётки. Такие затворы оснащены двумя или тремя лопастями, которые расположены на горизонтальных осях. Как правило, данные модели следует использовать для усовершенствования вентиляционной системы в многоквартирных домах.

Параметры выбора обратного клапана

В процессе выбора обратного клапана, следует особое внимание обратить на  скорость движения воздушного потока: устройство должно реагировать даже на незначительное колебание воздуха.

При обустройстве дома естественной вентиляцией основной проблемой является слабая тяга в инженерной сети. По этой причине, вытяжные вентиляторы следует дополнительно оборудовать обратными клапанами. Однако для эффективной и бесперебойной работы данной конструкции важно правильно подобрать вентиляционный затвор.

При выборе обратного клапана следует обращать внимание на следующие характеристики:

  • — тип сечения;
  • — материал изготовления клапана;
  • — размеры затвора;
  • — целевое назначение клапана;
  • — устройство затвора.
  • — марку производителя.

Эффективность функционирования обратного клапана напрямую зависит от правильности выбора вентилятора. Поэтому при выборе вытяжных конструкций следует обращать особое внимание на мощность прибора.

Производительность вентилятора, как правило, определяют исходя из расчета объема помещения.

Изготовление обратного клапана своими руками

Стоит отметить, что самостоятельное изготовление  затвора позволит избежать возникновения обратной тяги в вентиляционной системе, а также поможет сократить материальные расходы семейного бюджета.

Рассмотрим основные этапы создания обратного клапана.

  • Выбор основания затвора. Для этой цели используют текстолит или толстый пластик. Пластину следует подбирать в соответствии с размерами воздуховода. При этом, она должна перекрывать выход вентиляционного канала. Оптимальная толщина основания составляет 4 мм.
  • Нанесение разметки на пластину. В первую очередь, на полосе следует отметить расположение решётки. При этом она должна соответствовать проёму вытяжной конструкции. Также на пластину необходимо нанести проекцию отверстий для установки вентилятора и закрепления сетки в стене.
  • Установка резиновой прокладки. Уплотнитель следует установить между основанием обратного клапана и вентилятором.
  • Монтаж мелкой пластиковой сетки на решётку основания. Установка данного элемента позволит предотвратить возникновение обратной тяги в вытяжной системе, а также избежать проникновения насекомых в вентиляционной канал.

В качестве пластиковой сетки допустимо использовать капрон от колгот.

  • Изготовление створок. Для создания данного элемента следует использовать специальный полиэтилен, толщиной не менее 0,1 мм. При этом, плёнка должна иметь гладкую поверхность, так как минимальная неровность способствует нарушению герметичности вентиляционной конструкции.

Установку створок следует производить при помощи скотча с тканевым основанием или специального клея. После закрепления плёнки элементу придают необходимую конфигурацию.

Если в процессе фиксации полиэтилена произошло замятие плёнки, то необходимо произвести её замену.

После  окончательного закрепления элемента две створки следует разрезать между собой. Данное действие выполняют при помощи острого строительного лезвия.

ЧИТАЙТЕ ТАКЖЕ: Вытяжка в уборной комнате?

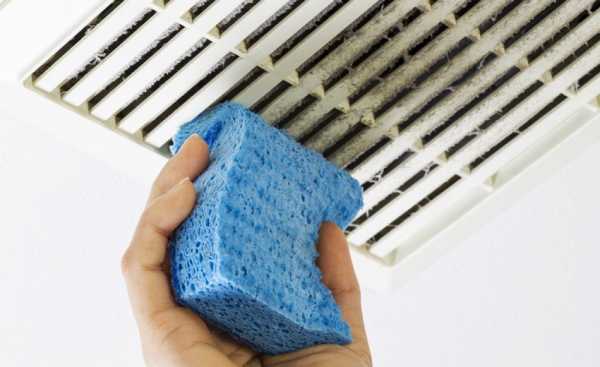

Помните, в процессе эксплуатации вытяжной конструкции, в пластиковой сетке клапанапроисходит постепенное накопление мусора. Поэтому для увеличения срока функционирования вентилятора, необходимо производить регулярную очистку данного элемента.

Таким образом, использование системы принудительной циркуляции воздуха позволяет быстро и эффективно устранить проблему повышенной влажности, а также наличия посторонних запахов в помещении. Справиться с поставленной задачей поможет вытяжной вентилятор, оснащенный обратным клапаном. Установка данной конструкции обеспечит качественное удаление загрязнённого воздуха, а также предотвратит проникновение посторонних запахов из соседних помещений.

www.ubegi.ru

РубрикаРазное

Добавить комментарий
