Технология строительства каркасного дома поэтапно: своими руками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства. Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

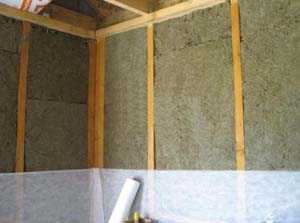

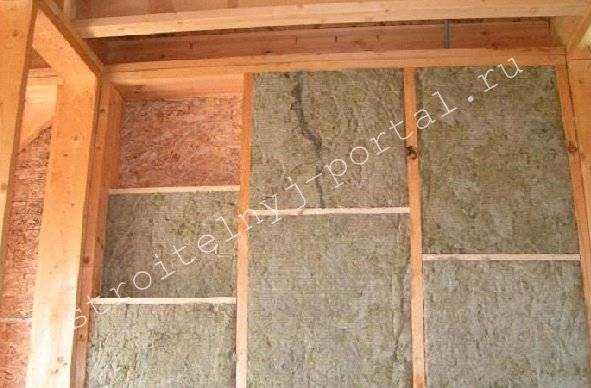

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

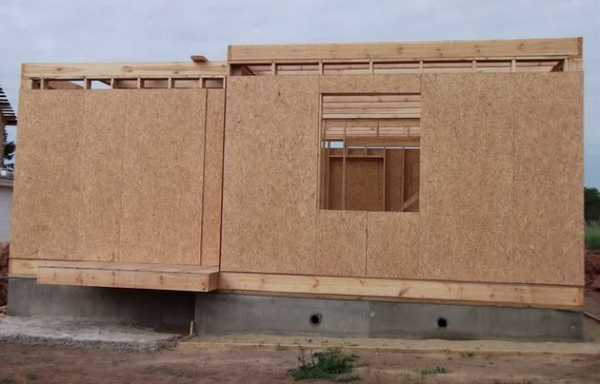

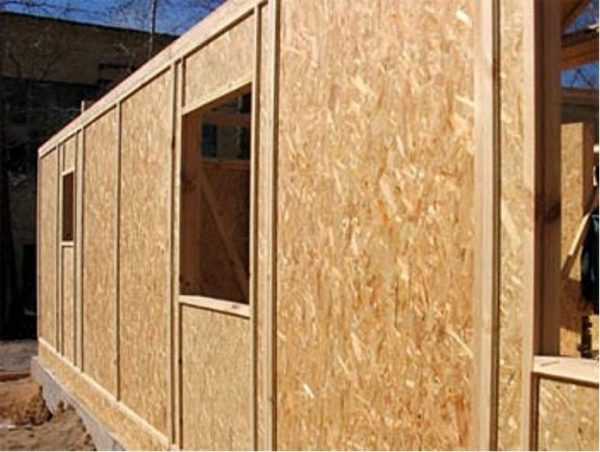

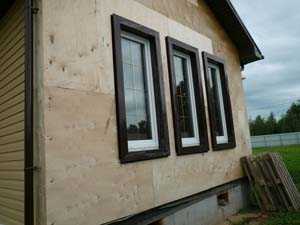

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

  • ленточный
  • столбчатый
  • свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

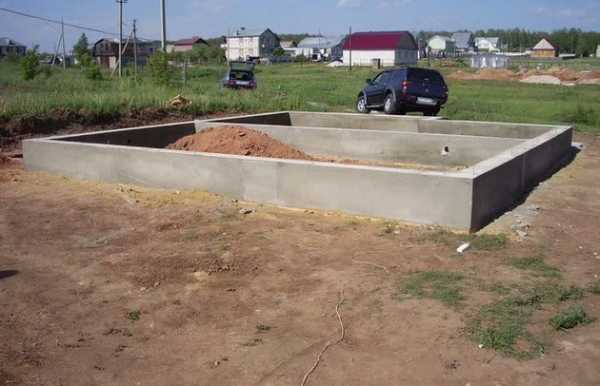

Ленточный фундамент своими руками

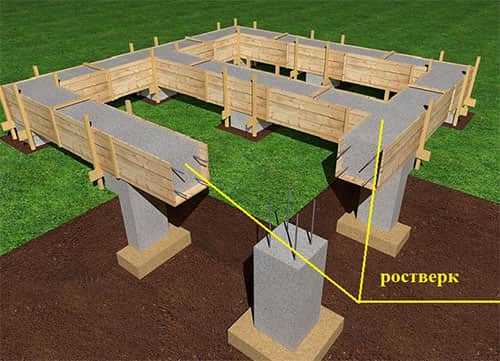

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

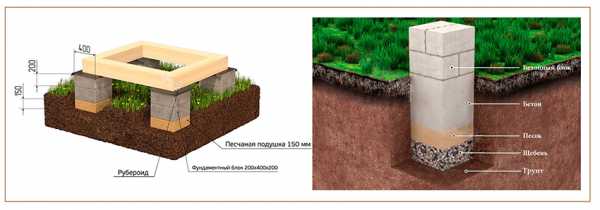

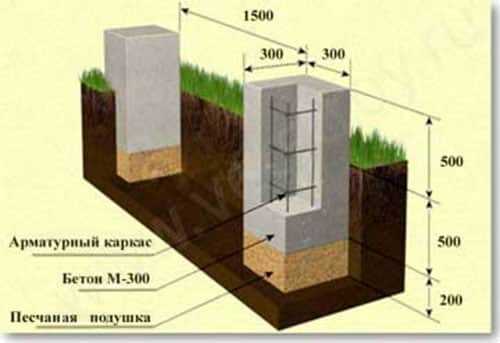

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

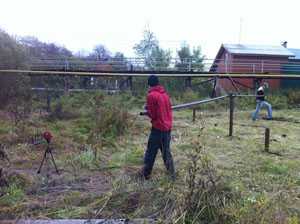

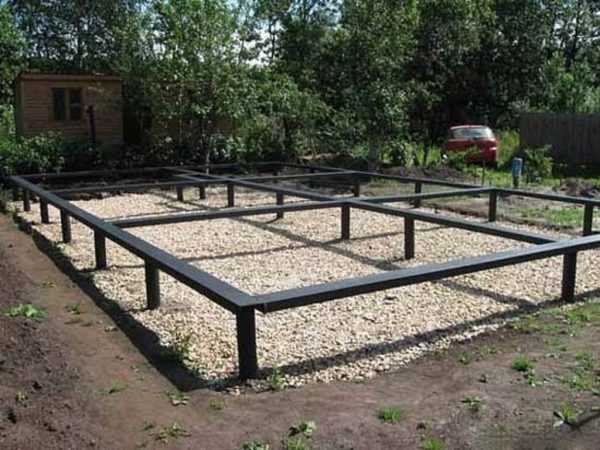

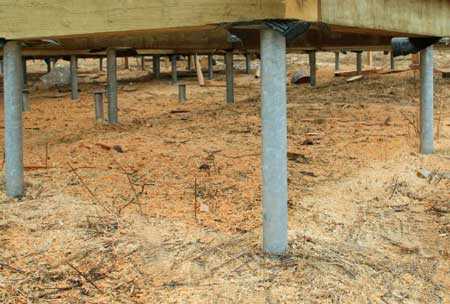

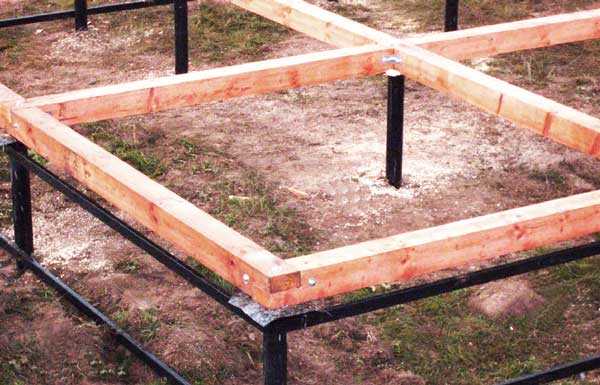

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

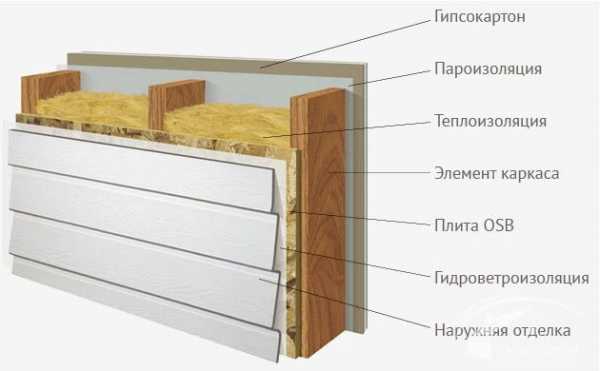

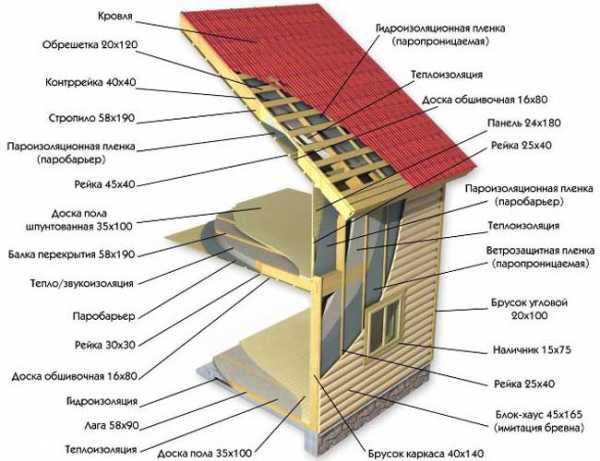

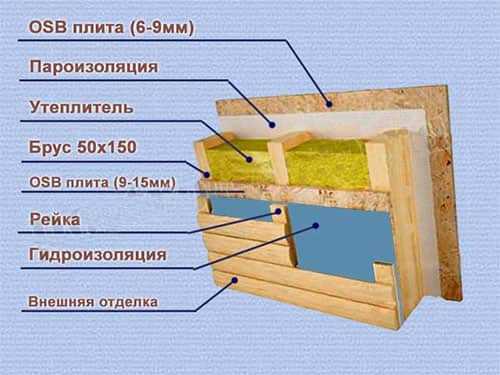

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

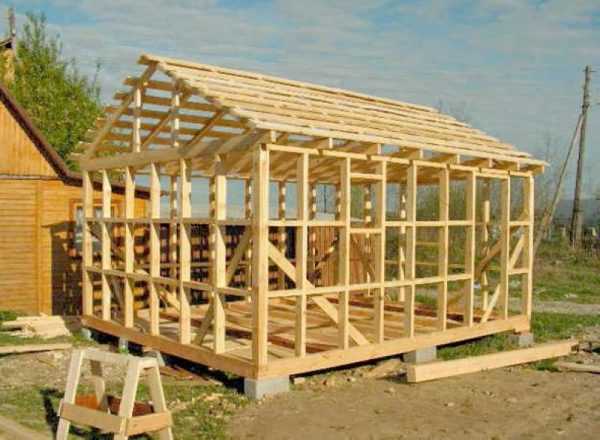

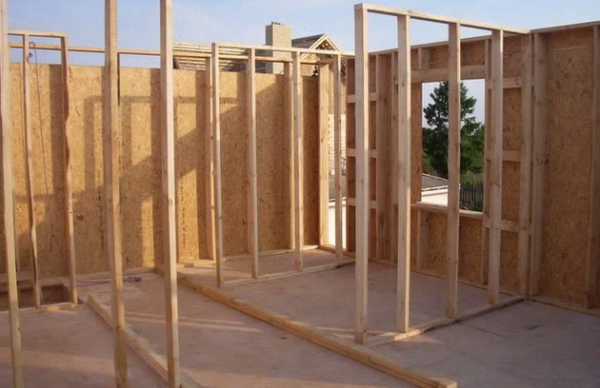

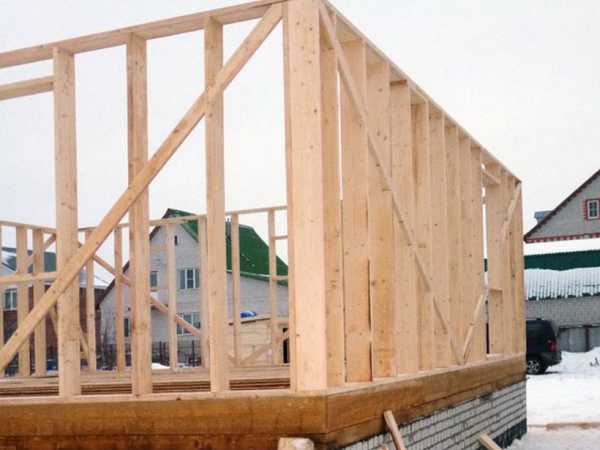

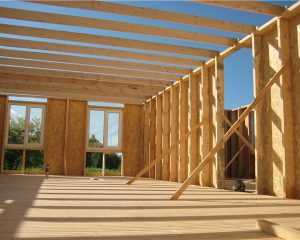

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут.

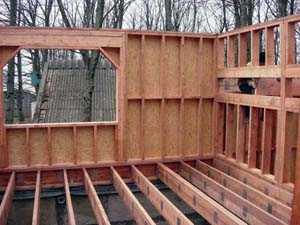

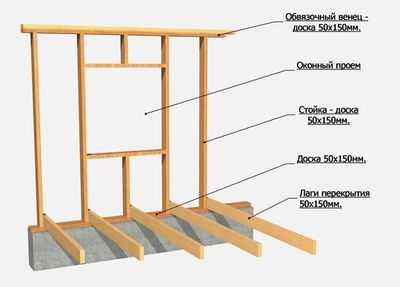

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь.

После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

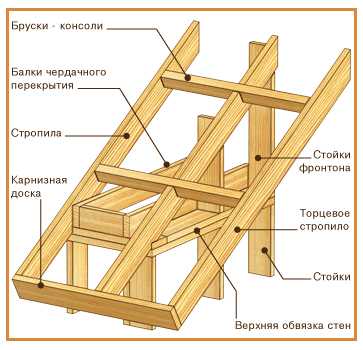

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

  • мауэрлат
  • стропильные ноги
  • стойки
  • прогоны
  • затяжка
  • лежень
  • подкосы
  • обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

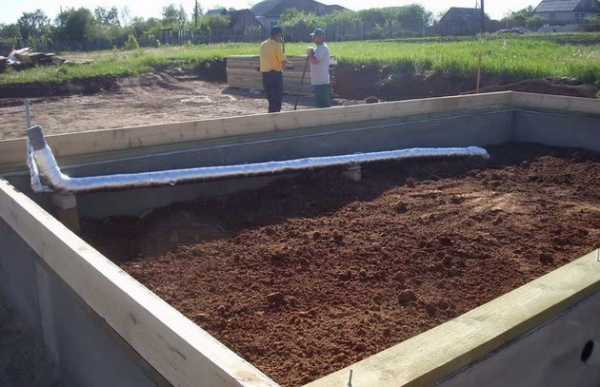

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

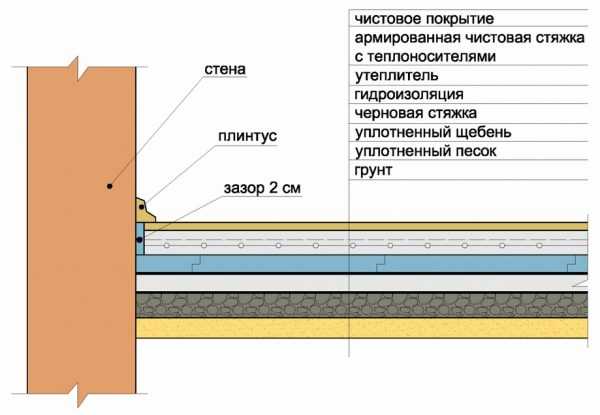

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

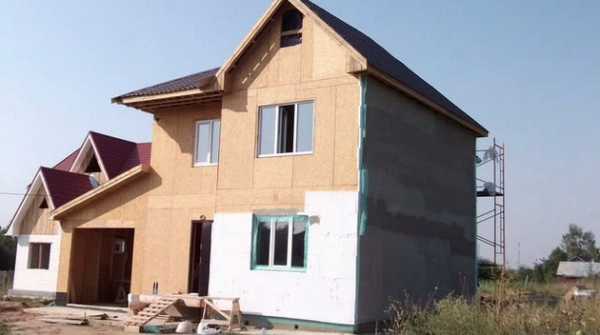

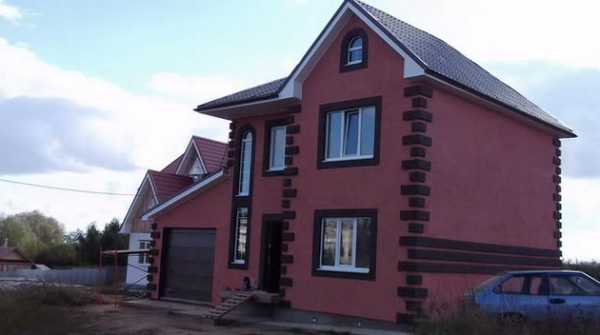

Внешняя отделка штукатуркой

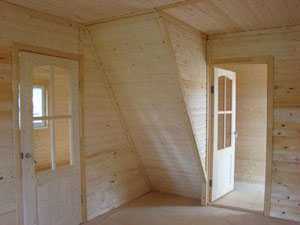

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

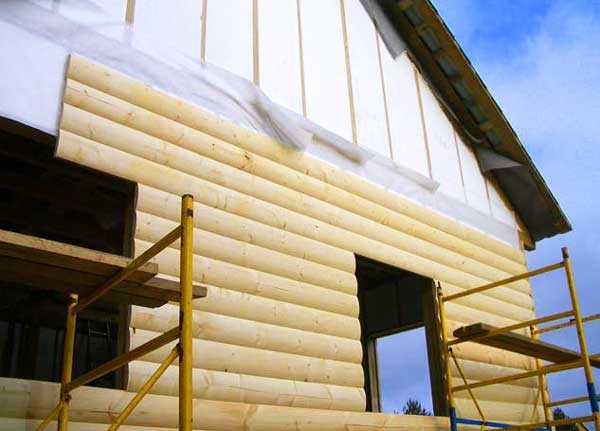

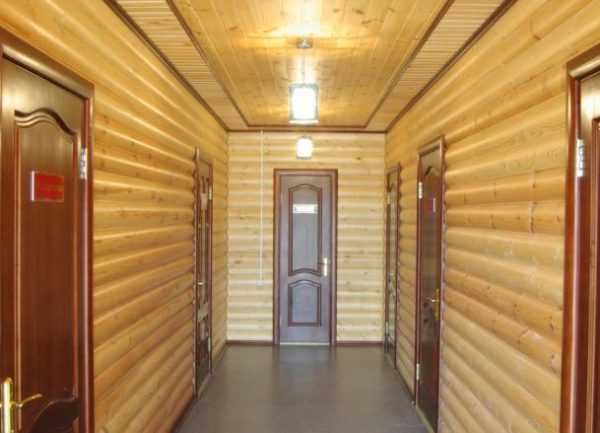

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Видео по теме:

karkasblog.ru

Каркасный дом поэтапно: строительство своими руками +Видео: технология пошагово в картинках

Важным преимуществом таких строений является то, что у человека появляется возможность построить дом в полном соответствии своим предпочтениям. Ведь можно выбрать любой подходящий проект.

Особенности строительства домов по каркасной технологии заключаются в том, что прежде сооружается жесткий каркас дома с крышей. После этого начинается отделка листовым материалом и теплоизоляция. Дальнейшее строительство также проводится каркасно-щитовым методом. Если взяться за постройку собственными руками, то строительство подобного жилища может завершиться в течение полугода.

Каркасный дом: поэтапное возведение

При строительстве дома по данной технологии очень важно учесть предполагаемое время проживания там. Потому что если оно будет сезонным, то к дому будут одни требования, если же планируется круглогодичное использование жилища, то оно должно быть тщательно утеплено.

Технология строительства: фундамент

Все каркасные постройки имеют достаточно малый вес, поэтому они не требуют капитального фундамента.

Вполне можно обойтись одним из перечисленных фундаментов:

Окончательный выбор фундамента зависит от этажности будущего дома и от типа грунта в данной местности.

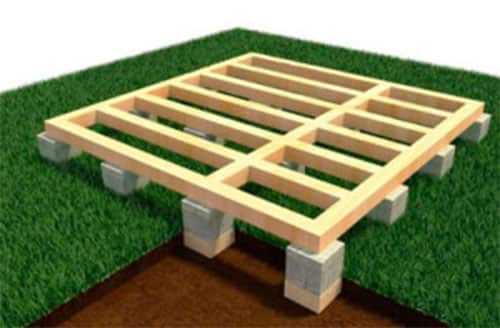

Малоэтажному строению достаточно будет простого столбчатого фундамента, который подходит даже для капризного грунта.

В нем делаются углубления диаметром около 20 сантиметров, и примерно метр глубиной, на расстоянии 0,8 м друг от друга.

В последнее время пользуется спросом свайно- винтовой фундамент, особенность которого заключается в том, что он может быть установлен без привлечения специалистов. Делать это лучше вручную, чтобы сваи были ввинчены без отклонений, строго по уровню.

При этом надо стараться не ошибиться, так как повторно их ввинчивать не рекомендуется, иначе будет нарушен грунт уже утрамбованный.

Чаще всего используются две различных технологии – канадская и финская. При том, что названия они имеют разные, принцип возведения фактически одинаковый. И там и там основой является каркас, из металла или из дерева. Большой популярностью пользуются каркасы из разных видов бруса.

Строительство поэтапно: обвязка

Нужно приготовить деревянные брусья, которые имеют сечение 20/25, 15/15, 20/20 см. Перед началом укладки брус необходимо подготовить. Его обрабатывают специальным антисептическим составом. На верхушки свай, в свою очередь, наносят двойной слой мастики, и покрывают их двойным слоем рубероида. Брус должен закрывать всю площадь внутри периметра будущего дома. Между собой отдельные бруски соединяются гвоздями.

Металлические уголки в углах стыках обеспечат конструкции большую прочность. К фундаменту конструкция обвязки крепится специальными винтами. Брус вставляется в пазы, привинчивается. Сверху на обвязку настилается доска, перекрывающая места сочленений брусьев. Позже здесь встанут стойки основного каркаса. Как и все деревянные детали, доска обрабатывается антисептиком.

Своими руками: черновой пол

Потребуется изготовить из бруса лаги. Используется материал размером 15/10, ширина шага между отдельными брусьями 0,6 метра.

Между ними помещают утеплитель, назначение которого – защитить от влаги из холода. На него укладывается слой пленочной пароизоляции.

Сам черновой пол изготавливается обычно из необрезной доски, наиболее дешевого материала.

Но и он должен быть обработан средствами антисептиками. Доски к лагам крепятся гвоздями, лаги к обвязке уголками из металла.

Дом поэтапно: монтирование каркаса

Вам потребуется доска разного формата: 10, 20, 5 и 15 на 5 сантиметров. Сначала делаются угловые стойки, которые закрепляют уже усиленными уголками из стали. С помощью тех же уголков крепятся и остальные устанавливаемые стойки. Для надежности каркаса по стенкам делаются укосины, которые не позволят ему расшатываться.

Посредством вырубки брус крепится на углах, в остальных местах уголками из стали и саморезами.

Диагональные укосы так же служат для обеспечения прочности. При возведении стен помните о потолке, а точнее, а его высоте. Оптимальной будет величина около 2,5 м. После отделки и декорирования она останется никак не менее 2,3.

Если предполагается прятать в стенах коммуникации, то желательно провести их сразу.

Монтаж потолочных балок осуществляется одним из трех возможных способов:

  • стальными уголками;
  • методом вырубки;
  • посредством перфорированных кронштейнов.

Выбор наиболее подходящего зависит от места крепления. Брус обвязки будет служить опорой для балок. Последние закрепляют саморезами.

Поэтапное строительство: монтаж крыши

Отдельные стропила вверху скрепляются между собой посредством гвоздей. Для прочности их укрепляют досками. Далее на стену укладываются стропила, таким образом, чтобы получился выступ размером 20 см. С помощью нескольких укосов и гвоздей стропила закрепляют, начиная с краев. После закрепления их центральных элементов монтируется коньковая доска.

Затем с помощью обрезной доски изготавливается обрешетка. На сделанную обрешетку настилается и прикрепляется рубероид.

Он фиксируется гвоздями с большими шляпками. Монтаж кровельного материала происходит на самом последнем этапе. Если позволяет методика применения используемого материала, то все мероприятия можно провести своими руками.

Дом поэтапно: утепление и отделка

Существует множество различных материалов, используемых для внешней отделки. Это сайдинг, имитатор бруса, вагонка, блок-хаус, ДСП плиты и прочее. Окончательной отделке предшествует монтаж обрешетки из брусьев 50/40, с расстоянием 0,6 м между ними. Для этой цели успешно используется металлопрофиль.

Если обрешетка деревянная, то она должна быть обработана противопожарными и антисептическими средствами.

Потом осуществляется ручная отделка в соответствии с технологией используемого для отделки материала.

Чтобы возводимый своими руками каркасный дом был теплым и уютным, он обязательно должен быть утеплен. Для этого потребуется как внутренняя, так и внешняя теплоизоляция. Снаружи строение утепляется минеральной ватой (еще до финишной отделки), на которую монтируется пенопласт.

В качестве внутреннего теплоизоляционного материала применяют минвату и гипсокартон. Все имеющиеся щели и отверстия заполняются пеной из пистолета. Утепляться должно все – пол, потолок, стены и кровля. Между декоративной отделкой и утеплителем помещается слой пароизоляционного материала.

Завершающий этап работ – подводка всех необходимых коммуникаций, и окончательная отделка, тип которой зависит от предпочтений владельца. Сегодняшний выбор отделочных материалов удовлетворит самый предвзятый вкус. Можно воплотить в мечту любую свою фантазию и проект. Было бы желание! Успехов вам в строительстве.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

технология строительства поэтапно, пошаговая инструкция, схема


Теплый и недорогой дом, который можно возвести за один сезон – мечта любого хозяина. Именно этим требованиям отвечает каркасное домостроительство. Небольшой вес всех конструктивных элементов позволяет обойтись без привлечения подъемной и другой специальной техники, а современные теплоизоляционные материалы делают каркасные дома пригодными для жизни даже в условиях суровых северных зим. Но мало знать, как построить каркасный дом, необходимо соблюсти все требования технологии и учесть поэтапные особенности возведения строения.

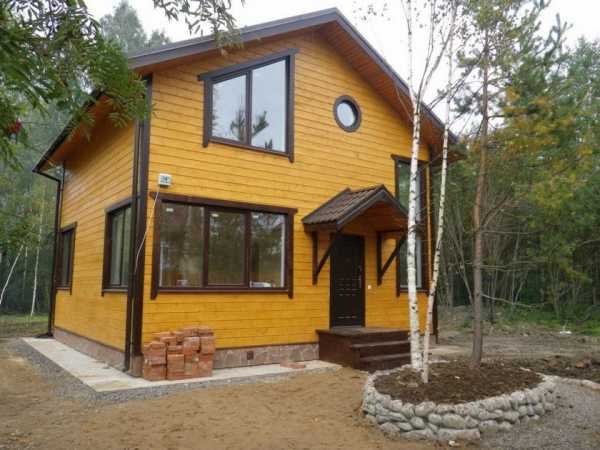

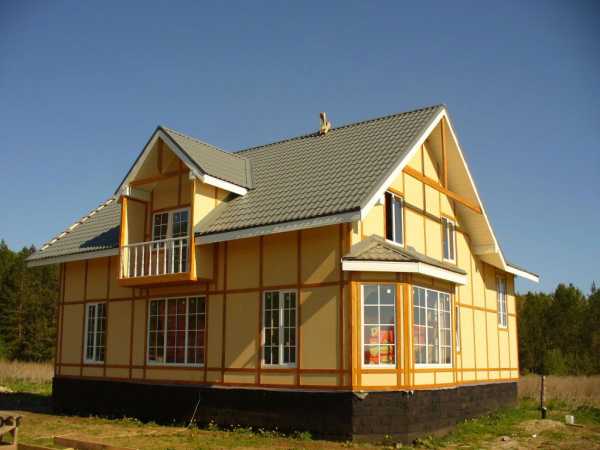

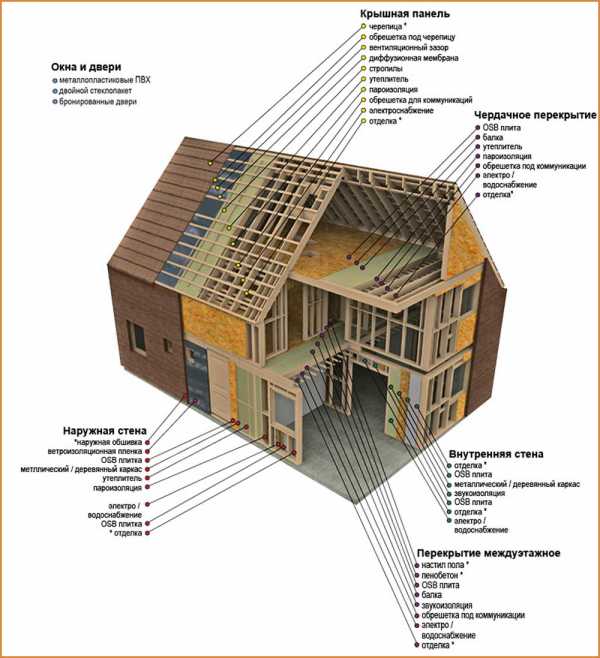

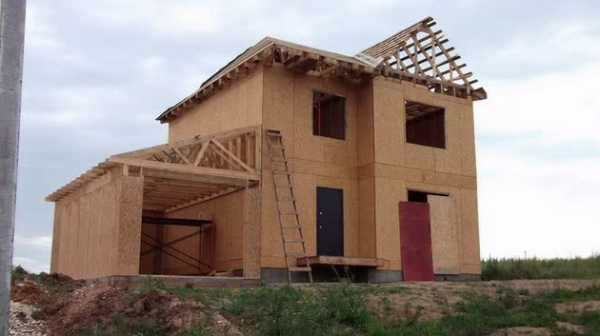

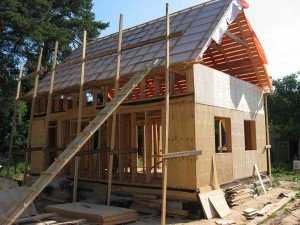

Законченный вид каркасного дома

Основные правила каркасного строительства


Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:


  • Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение клееному брусу, чем дереву естественной просушки, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.


  • Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем – к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

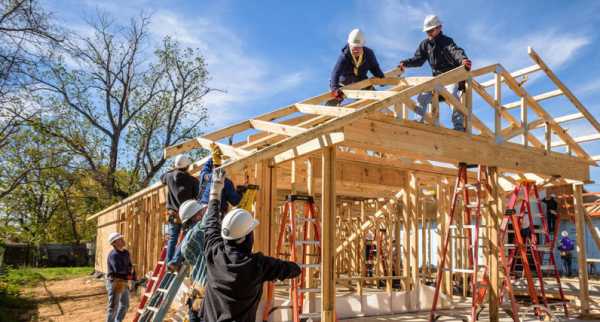

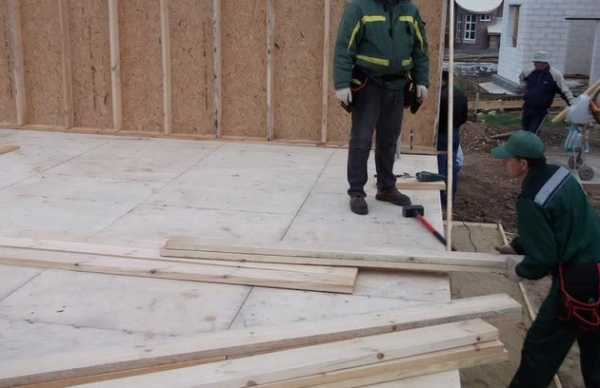

Профессиональная бригада возводит каркасный дом в сжатые сроки


  • Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.


Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

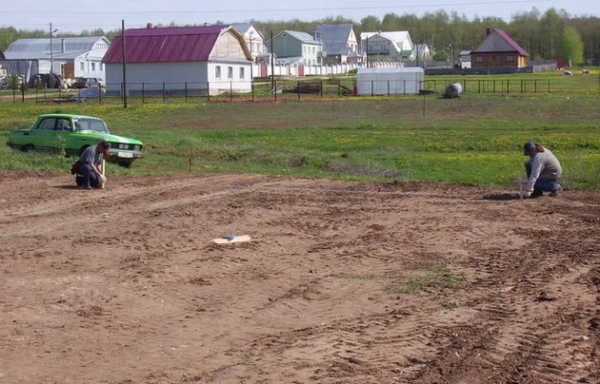

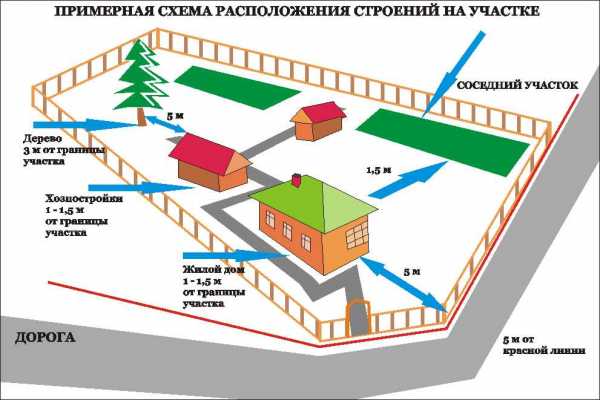

Выбор места на участке


Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.


К последним относятся:


  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.


  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.



Для правильного выбора места расположения дома необходимо учесть множество факторов


Соблюдение правил рекомендательного характера остается на усмотрение хозяев:


  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.


  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.


  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.


  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.


Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

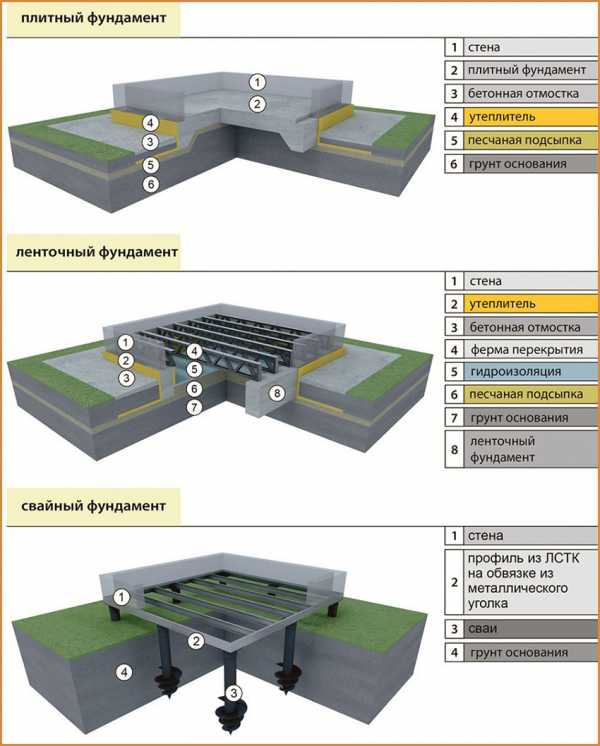

Фундамент для дома – основа основ


Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

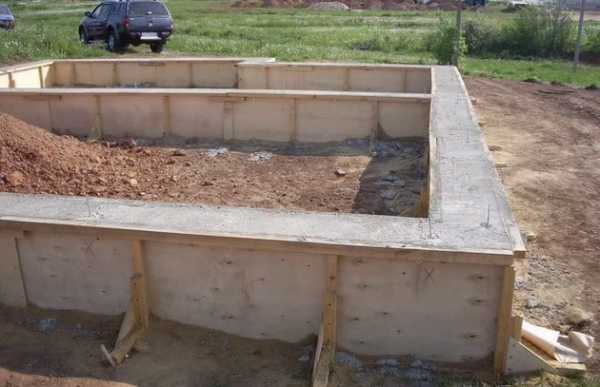

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.


Второй этап – заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.



Схема ленточного фундамента


Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.


С преимуществами и недостатками винтовых свай можно познакомиться в видеоматериале:



Сваи – недавно появившийся на отечественном рынке инновационный способ монтажа фундамента. Поэтому пока он пользуется недоверием потребителей. Однако правильная установка с соблюдением всех требований обеспечит надежность постройки и долгий срок службы.

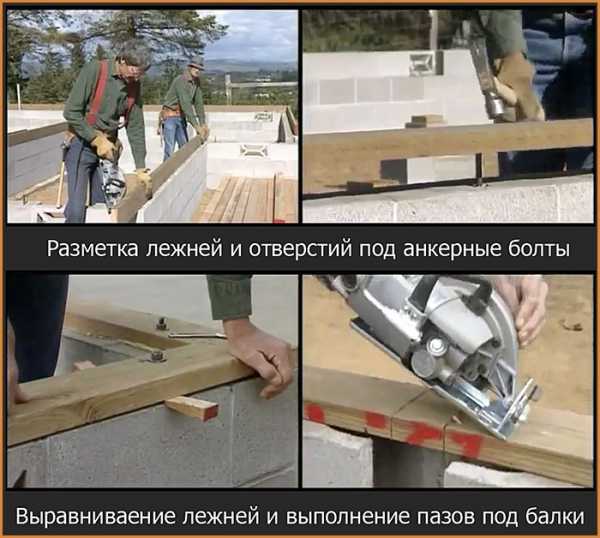

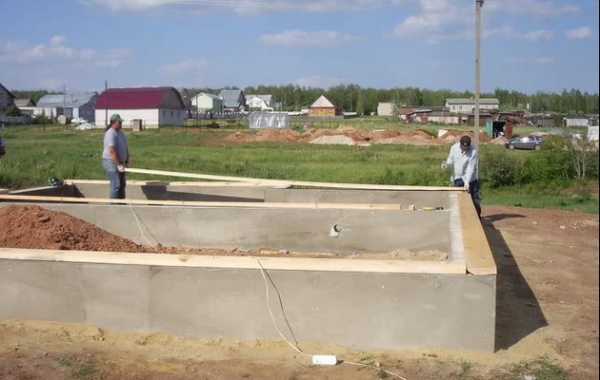

Нижняя обвязка и пол


Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.


Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х10 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

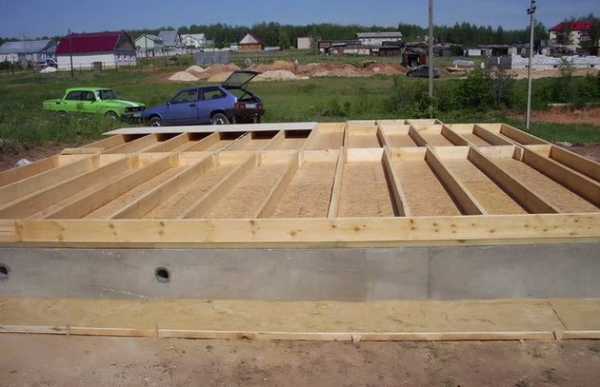

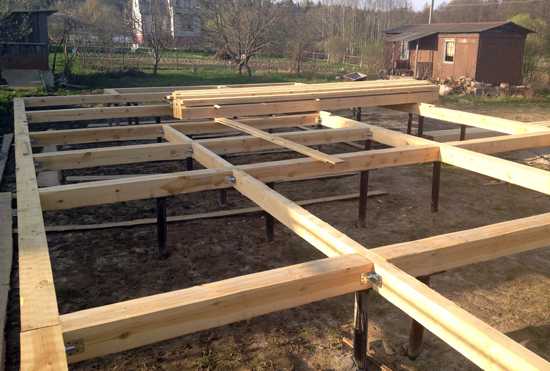

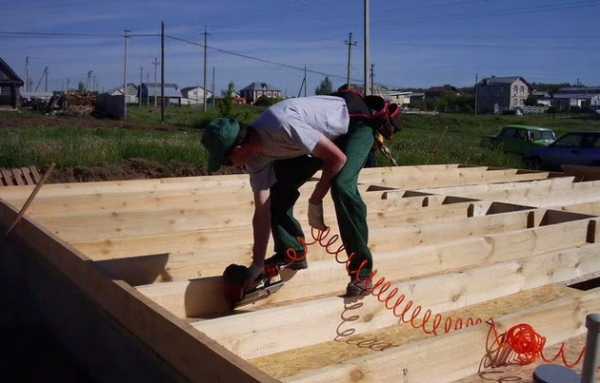

Так выглядят закрепленные лаги


На обвязку устанавливается доска 15х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится обычными гвоздями. Лаги монтируются из досок такого же сечения. Крепятся гвоздями или специальными уголками. Шаг установки – 40–60 см.


Важно! Чем длиннее лага, тем меньше шаг. Это обеспечит равномерное распределение веса и исключит провисание.

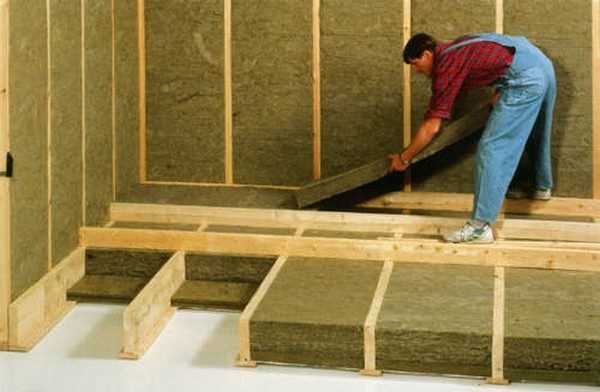

Следующий этап – утепление. Самый простой вариант – пенопласт. Он легко режется ножовкой и плотно подгоняется под размер между лагами. Это избавит от монтажа чернового пола снизу, который будет удерживать утеплитель.


Для поддержки утеплителя понадобиться набить два бруска 5х5 см вдоль лаг. Укладывается два слоя в разбежку – верхний слой перекрывает швы нижнего. Стыки и швы с лагами обрабатываются герметиком.



Стыки с лагами обязательно заделываются герметизирующими материалами


Важно! Пенопласт относится к горючим материалам, что делает его нежелательным для утепления деревянных конструкций. Поэтому чаще всего для теплоизоляции пола применяют листы каменной ваты, пенополистирол.


Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

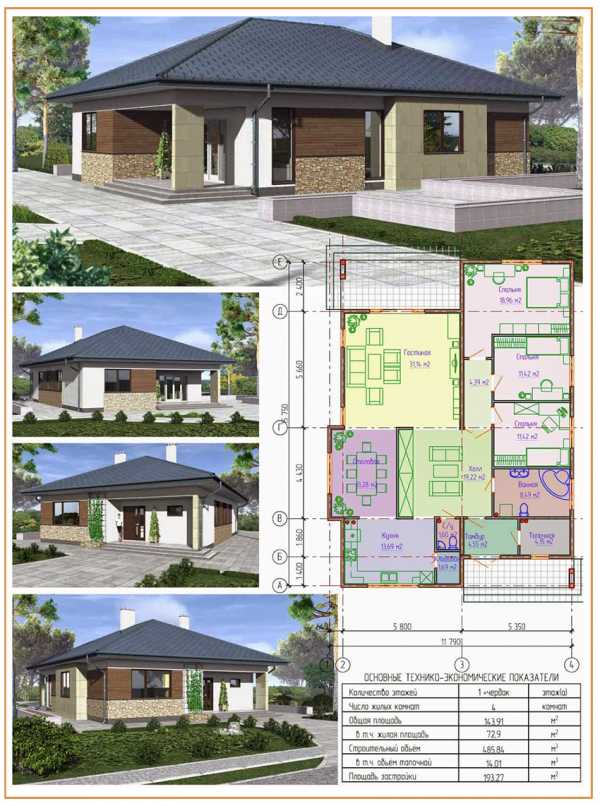

На нашем сайте Вы можете ознакомиться с самыми популярными проектами каркасных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Крепкий каркас – залог крепкого дома


Возможны две схемы строительства каркасного дома:


  • сооружение стены на полу и последующая ее установка в вертикальном положении;


  • сборка всех элементов сразу на месте.


Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

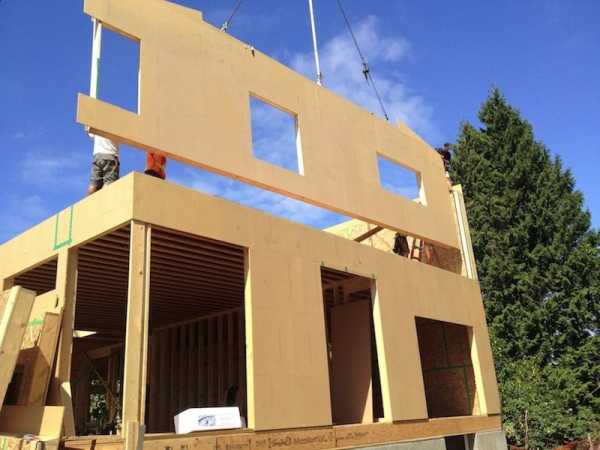

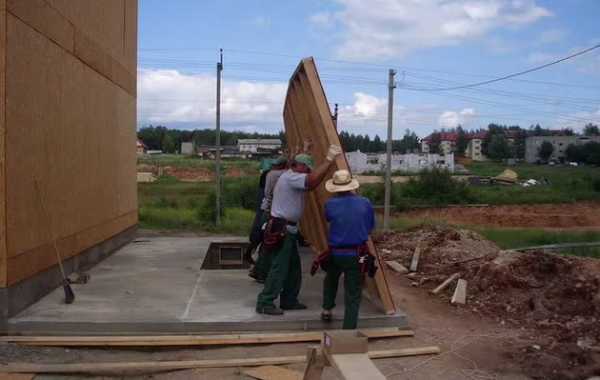

Монтаж уже собранной стены


Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».


Для одноэтажных построек угловые стойки выбирают сечением 10х10 см. Если планируется еще один жилой этаж, то размеры увеличиваются до 15х15 см.


Промежуточные стойки должны быть по глубине, как и на углах, а шириной не менее 5 см.


Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.


Крепятся стойки чаще всего при помощи металлических уголков – с каждой стороны по уголку. Возможно крепление с врубкой в нижнюю доску обвязки, но это может нарушить целостность всей конструкции.


Еще один старинный способ – крепление нагелем.

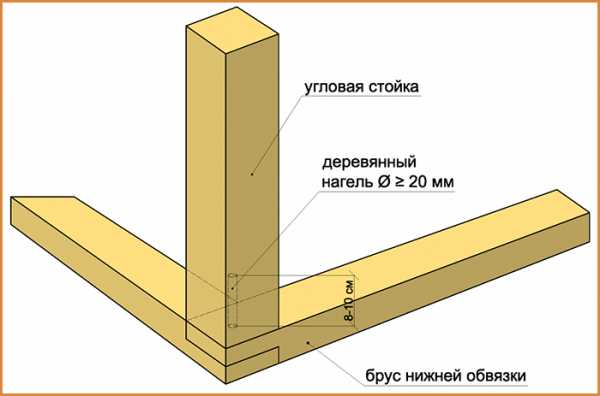

Схема крепления стойки нагелем


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования каркасных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».


По диагонали через стойку просверливается отверстие до середины нижних досок или бруса – в него забивают деревянный штырь. Это обеспечивает надежное крепление, но такой способ тяжел в исполнении. К тому же если материал влажный, возможно усыхание нагеля и потеря жесткости.


В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.



Если наружная отделка будет жесткой – возможен такой вариант монтажа укосов


Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.


Лучшим вариантом будет монтаж четырех небольших укосов на каждую стойку – два сверху, два снизу.


Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Если сечение 15х15 см, то для умеренной полосы и этого может быть достаточно, чтобы не пропускать тепло.

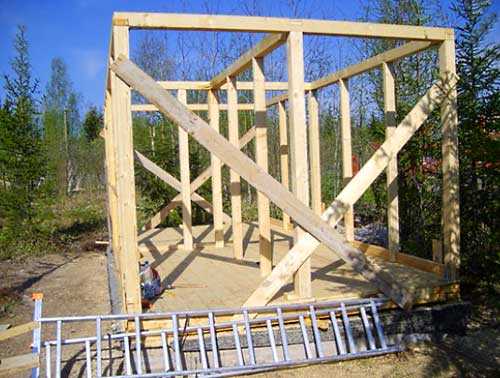

Установленные вертикально стойки закрепляются укосами


Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:


  • Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.


  • Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.



Закрепление контр-обрешетки на стойки каркасного дома


Это может быть интересно! В статье по следующей ссылке читайте про каркасные дома под ключ.

Перекрытие


Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.


  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.


  • Если наверху будет только чердак, то балки берутся меньшего сечения.


Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.


Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.



Крепление балок способом врубки

Монтаж стропильной системы


Важный этап любого строительства – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.


Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.


Для сооружения стропил берутся доски 15х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 15х5 см. Они скрепляют пару стропил наподобие буквы «А».


Как изготовить стропильную систему каркасного дома, показано в видеоматериале:



Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов



Каркасный дом с балконом



Каркасный дом с классической немецкой внешней отделкой



Оригинальный каркасный дом с маленьким уклоном крыши


Это может быть интересно! В статье по следующей ссылке читайте про то, как строится каркасный дом.



Каркасный дом с верандой и ломаной крышей



Двухэтажный каркасный дом заводской сборки



Возведение каркасного дома в зимний период



Каркасный дом с 4-скатной комбинированной крышей


Это может быть интересно! В статье по следующей ссылке читайте про парящий каркасно-модульный дом.

Заключение


Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но каркасный дом потребует неукоснительного соблюдения технологии строительства, что позволит оценить его достоинства в полной мере.

m-strana.ru

Строительство каркасного дома своими руками поэтапно видео

Быстровозводимые объекты уже отвоевали свое место под солнцем на рынке жилья. Теплые, легкие, роскошные, они имеют два весомых достоинства в условиях постоянного кризиса – соразмерную стоимость и возможность самостоятельного строительства. Для строительства каркасного дома своими руками поэтапно требуется вникнуть в суть технологии, дабы объект отвечал всем требованиям безопасности и комфорта.

Принцип каркасного строительства

Как следует из названия, объект возводится на основе деревянного каркаса. Стены состоят из многочисленных ребер жесткости и утеплителя. Финишное покрытие – сайдинг, панели, плиты. Достоинства каркасного дома в повышенной теплоемкости, легкости и приемлемой стоимости особенно для молодых семей.



Габариты объекта не имеют значения – дом строится быстро. Недостатки есть – провести в будущем перепланировку не удастся, а также присущие натуральному материалу минусы – подверженность биологической порче и паразитам, горючесть. Тем не менее каркасное строительство давно и успешно лидирует в России.

До начала строительства необходимо обзавестись профессиональным проектом, так как каркасная технология сложна в конструктивном плане. Чертежи и планы выверяются согласно исследованиям участка, грунта и местности в целом – будущий объект должен отвечать повышенной безопасности. Это единственный пункт, которым должны заниматься только специалисты.

Кроме того, полученный документ в обязательном порядке согласовывается с коммунальными службами, чьи ресурсы проходят по участку, и регистрируется в БТИ или аналогичной конторе города. Без бюрократических проволочек, увы, обойтись нельзя.
Когда вся необходимая бумажная волокита закончена, приступают к этапам строительства.

Фундамент каркасного дома

Отступать от типа платформы, обозначенной проектом нельзя – иногда требуется заливное основание. Но, как правило, для каркасного дома выбирают свайный или стальной ростверк, столбы – железобетонные или собранные самостоятельно из кирпича.

Порядок работы:

  • Участок очищают от растительности с особой тщательностью. Выкорчевывают насаждения и проливают химикатами корневую систему, дабы купировать рост в будущем – влага растений губительна для деревянного каркаса. Грунт выравнивают и утрамбовывают.
  • Разметка. Заключается в выставлении периметра по проекту и меток для установки свай или столбов. Для этого по углам устанавливаются колья с натянутым шнуром. Шаг между опорами составляет от 0,7 до 1,2 м – в зависимости от габаритов жилого дома. Стойки обязательно располагаются под несущими стенами дома.
  • Установка свай или столбов. Для первого варианта копки ям не требуется. Достаточно выставить сваи под прямым углом к грунту и закручивать их на глубину больше уровня промерзания – длина подбирается заранее. Работу делают самостоятельно или при помощи техники. Второй вариант опор требует углублений в грунте, их амортизации, армирования и заливки. Также работу ведут и с кирпичом.

Более подробно о строительстве фундаментов можете узнать из соответствующих статей: монолитный фундамент своими руками пошагово и ленточный фундамент своими руками.


Обвязка

Нижний брус обязан быть внушительного сечения – от 150 мм, так как на него придется вся нагрузка объекта. До укладки всю древесину пропитывают антисептическими средствами, а оголовки свай или столбов гидроизолируют мастикой и укрывают рубероидом.



Монтаж бруса по периметру происходит методом вырубки в полдерева. Фиксация и усиление – гвоздями и стальными уголками. К основанию деревянный брус крепится винтами или анкерными болтами – в сваях для этого предусмотрены специальные пазы.

Фундамент практически готов. Сверху на деревянный брус укладывают лиственничную доску – эта порода, вообще, нечувствительна к природным проявлениям – осадкам, промерзанию, растрескиванию – и надежно защитит верхнюю древесину.

Ведение стен

Для удобства следующих работ, на готовый каркас фундамента настилают лаги и монтируют черновой пол. Важное условие – если для этого используется горбыль, то необходимо ошкурить его, иначе паразиты-короеды не заставят себя ждать.

Первыми выставляются угловые стойки. В проекте обозначен их типоразмер – брус для одного этажа не должен быть менее 100 мм в сечении. Их крепят стальными уголками, методом врубки, анкерными болтами. Затем устанавливают ребра жесткости – доски, толщиной до 5 см. Для их надежной фиксации, каждый элемент снабжается укосиной – диагональной планкой.



Места под технологические проемы – окна и двери – оборудуются сразу, так как каркасный дом дает малую усадку, в отличие от бревенчатых и брусовых объектов. Для этого, под окна монтируют укороченные стойки и сразу устанавливают коробку для вставки будущих окон.

Внутренние стены по проекту выводят сразу аналогично внешним – стойки, укосины. Для экономии материала и если дом планируется создавать в один этаж, используют брус или доску меньшего сечения. В противном случае отступать от общего проекта – нельзя.

Устанавливают брус верхней обвязки. Это не менее ответственная конструкция, поэтому для него используют аналогичный нижней обвязки брус и фиксируют пиломатериал врубкой, уголками, кронштейнами, саморезами. Для пущей надежности методы сочетают.

Возведение двухскатной крыши

Аналогично стенам выводят кровлю. Конечно, в одиночку строительство не ведется, однако, и не требует большого числа помощников. Своими силами обойдется пара человек.

Этап возведения крыши требует отдельного описания, поскольку включает в себя большой объем информации. Найти процесс строительства вы можете в статье: стропильная система двухскатной крыши своими руками.

Внешняя отделка

Когда каркас получил видимые очертания, он нуждается в защите от природных осадков – древесина чувствительна к влаге – утеплении и наружной отделке. Первым укладывается кровельный материал. Его выбирают в зависимости от типа крыши и угла наклона ската – пологие требуют гладкости, крутые – возможны структурные покрытия.

Для работы используют разнообразное сырье – сайдинг, блок-хаус, фиброцементные панели, вагонку. Объединяет материалы легкость в установке – все единицы имеют замковые пазы и гребни. Монтаж ведут снизу, в заключение оформляют дом углами, откосами, отливами и прочей фурнитурой.



По стенам укладывают гидроизоляцию, ветрозащиту и набивают вертикальную обрешетку – деревянному дому требуется как можно больше вентиляционных каналов для продления жизни древесине. Подробная инструкция монтажа сайдинга приложена к строительному сырью, поэтому сложностей возникнуть не должно.

Утепление и защита

Особого отношения требуют стены. После отделки их важно защитить пирогом, состоящим из нескольких слоев в таком порядке – собственно сам утеплитель, пароизоляция и финишное покрытие.



Медлить не стоит – работу важно провести быстро, во избежание порчи материала, если традиционно для основной прослойки использовать базальтовую вату. Она плотная, объемная, не подвержена горению и порче. Однако обладает серьезным недостатком – слеживаемостью даже от небольшой порции конденсата.



Поэтому, если строительство затягивается, стоит рассмотреть иные виды утеплителей:

  • Плиты пенополистирола. Воздух, заключенный в оболочки надежно удерживается 5-см толщиной аналогично кирпичной кладке в 30 см. Недостаток – не горит, но тлеет, выпуская в атмосферу ядовитые пары. Достоинства кроме высокой теплоемкости – абсолютная инертность к влаге и долговечность.
  • Напыляемый экструдированный пенополистирол. Надежно закроет все стыки и щели. Выполняется только профессионалами, так как требуется автоматическая установка.
  • Эковата. Абсолютно чистый экологический материал, наносимый специальными аналогично полистиролу, устройствами. Недостаток – высокая цена.

Это материалы нового поколения, зарекомендовавшие себя как надежные утеплителя даже в местностях с суровым климатом.

Время для внутренней отделки наступит последним. Каркасный дом приемлет любой интерьер и материалы для декорирования стен, потолков и пола. Создавать неповторимый внутренний вид собственного дома всегда интересно, поэтому спешить не стоит.

Видео по строительству каркасного дома своими руками поэтапно




Похожие материалы

stroitelnyj-portal.ru

Каркасный дом своими руками: поэтапное выполнение работ

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы) Шаг установки Применение
219 3-10 Дома, пирсы, ангары
159 2-5 Аналогично
133 2-5 Аналогично
108 2-5 Тяжелые ворота, пирсы, ангары, дома, заборы
89 2-4 Можно использовать в качестве дополнительных свай, для домов, хозблоков
76 1-3 Легкие постройки, террасы, указатели, знаки дорожного движения
59 0.5-2 Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

megabeaver.ru

Этапы строительства каркасного дома – поэтапно от фундамента до крыши + Видео

Каркасное домостроение вот уже несколько лет занимает позицию лидера на отечественном рынке. Здание, построенное по канадской технологии, будет не только экономным, но и надежным, главное – соблюсти все этапы строительства каркасного дома.

Почему каркасное строительство набирает популярность

Исходя из такого критерия, как стоимость-качество, технология возведения каркасных домов, которая показана на фото и видео, обладает несомненным преимуществом и поэтому набирает обороты в нашей стране. К достоинствам каркасного строительства можно отнести следующие:

  • Низкая себестоимость дома.
  • Небольшие временные затраты на строительство, так как бригада из 3-х человек может построить дом от фундамента до отделки за 2 месяца.
  • Хорошие эксплуатационные характеристики, позволяющие сэкономить средства на содержание здания.

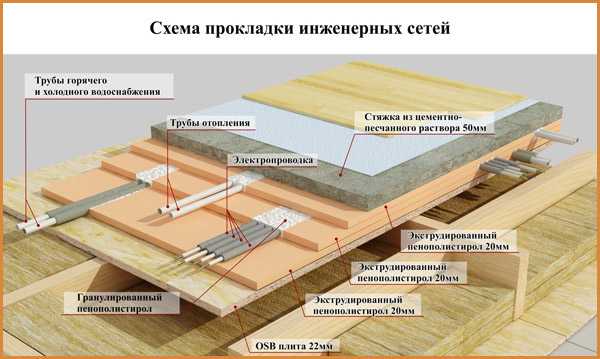

  • Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью такого типа домов.
  • Для строительства дома не требуется мощный фундамент.
  • Работы можно проводить при любом температурном режиме.
  • В процессе строительства не придется использовать тяжелую технику, так как все элементы дома имеют сравнительно небольшой вес и могут перемещаться и монтироваться силами трех человек.
  • Каркасный дом отличается высокими показателями сейсмоустойчивости.
  • Продолжительный период службы – средний срок эксплуатации составляет около 80 лет.

Рассмотрев все преимущества каркасных домов, узнаем, как производится поэтапное строительство каркасного дома и какие типы фундамента бывают, чтобы выбрать для своего дома наиболее оптимальный.

Разновидности фундамента

Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.

Фундамент для дома, возводимого по каркасной технологии, может быть свайным, столбчатым, плитным или ленточным, каждый из них имеет свои особенности. Желательно перед тем, как остановиться на каком-то типе основания, просмотреть фото и видео его строительства, чтобы понимать сам процесс.

Столбчатый фундамент

Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.

Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.

Свайный фундамент

Этот тип фундамента принято считать универсальным, он подойдет для любого вида грунта. Представляет собой ввинченные в землю металлические опоры, которые внешне напоминают огромного размера шурупы с резьбой и заострением на конце. Видео и фото такого фундамента прилагаются.

Свайный фундамент не рекомендуется для строительства на территории с активным движением тектонических пластов. Кроме того, его вряд ли получится обустроить своими силами, поскольку здесь потребуется специальная техника.

И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.

Ленточный монолитный фундамент

Ленточный фундамент  – это неразрывная монолитная конструкция, которая выполняется под всеми несущими стенами здания. Для его создания потребуется большее количество материала, чем для свайного фундамента, но его преимущество заключается в том, что даже на слабых грунтах такая конструкция не будет давать значительную усадку благодаря арматурному каркасу, который устанавливается в тело фундамента. Кроме этого, у владельца будет возможность в будущем соорудить подвал.

Единственный недостаток ленточного фундамента – он необоснованно дорог для такого типа постройки, так как для каркасного дома нет нужды возводить такое усиленное основание, хотя, судя по фото, такой способ также пользуется спросом.

Кирпичный фундамент

Традиционный тип фундамента, который представляет собой обычную кирпичную кладку в том или ином варианте исполнения. Это достаточно дорогой по стоимости фундамент, а его надежность немного преувеличена. Выполняется такой фундамент редко, особенно для каркасного строительства, так как считается устаревшей разновидностью. Фото или видео, как его укладывать, также можно просмотреть на сайте.

Обвязка и полы

Поэтапное строительство каркасного дома подразумевает выполнение обвязки. На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд брусьев, которые располагаются по всему периметру, и, кроме этого, там, где планируется возводить несущие межкомнатные стены. Обязательное условие – перед укладкой бруса его необходимо тщательно обработать антисептиком. Фиксировать брусья нижней обвязки можно двумя способами:

  • анкерными болтами.
  • на металлические вертикальные штыри, которые закладываются в процессе заливки бетона.

После завершения процесса обвязки приступаем к монтажу балок пола и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5–6 см и шириной 15 см.

Балки укладывают с шагом в 60–70 см. После этого настилают черновой пол из необрезной доски. Если требуется сделать теплый пол, то по черновому настилу укладывают лаги и между ними делают утепляющий слой из минеральной ваты, пенополистирола или керамзитового гравия, предварительно уложив гидроизоляционный материал. Утеплитель закрывают пароизоляционной пленкой и выполняют монтаж финишного покрытия из половой шпунтованной рейки, ламината, паркета или керамической плитки. Технологию этих процессов также можно посмотреть на видео.

Сборка стен

Нижняя обвязка, выполняемая из бруса, должна иметь пазы через каждые 50 см. Обязательно нужно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса. После монтажа всех вертикальных стоек нужно будет переходить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.

Все вертикальные стойки каркаса временно раскрепляются двумя боковыми укосинами, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для укосин используют любые доски или бруски. Можно взять даже длинные жерди, которыми можно закрепить сразу несколько стоек.

Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для межкомнатных, одновременно обозначая будущие дверные и оконные проемы.

После того, как будут выставлены все вертикальные элементы, делают верхнюю обвязку. Для этого в брусьях или досках вырезаются пазы под каждую стойку. Поэтому здесь необходимо соблюдать максимальную точность при разметке и вырезке пазов. Бруса верхней обвязки крепится к вертикальным стойкам металлическими уголками или обычными гвоздями. Для придания большей жесткости каркасу взамен временных устанавливаются постоянные подкосы и распорки.

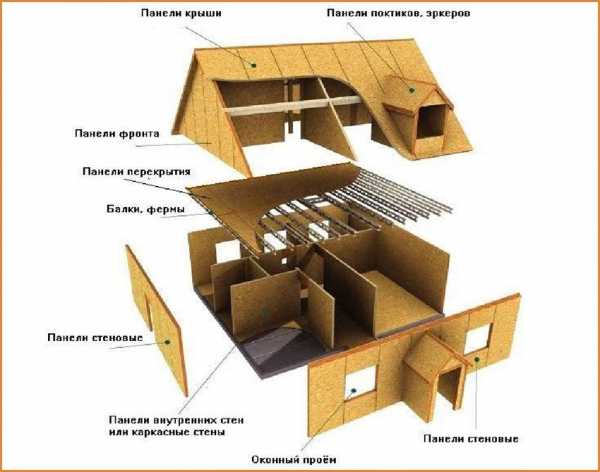

Стены могут представлять собой готовые заводские щиты с утеплителем внутри или изготавливаться самостоятельно. В этом случае на каркас нашиваются доски, укладывается паро- и гидроизоляция, слой утеплителя, снова слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это достаточно простой метод, но чаще всего пользуются готовыми сэндвич-панелями.

Монтаж потолочных балок

Возведение потолочных балок осуществляется при помощи бруса, с размером сечения 15×15 см. Они фиксируются над вертикальными стойками, чтобы вся нагрузка передавалась именно на стойки, а не на балку между ними. Крепление производится при помощи перфорированных стальных кронштейнов и уголков, применяя метод вырубки пазов и гвозди.

При строительстве каркасных домов все проемы следует делать сразу, то есть нужно сделать дверные и оконные коробки, чтобы после окончания работ можно было вставлять двери и окна. Если вы решили сделать это самостоятельно, то просмотрите фото или видео, чтобы не нарушить технологию.

Кровля и обшивка каркаса

Возведение каркасного дома завершается установкой крыши. Конструкция крыш состоит из стропильной системы и кровли. Сначала необходимо сделать временные трапы, по которым можно спокойно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они могли выдержать вес человека. Доски временно прибивают к верхнему элементу обвязки.

Изначально монтируются стропила, для чего концы брусьев соединяются под углом, который определяет выбранный уклон крыши. Стропильные ноги устанавливаются с шагом в 60–70 см. Временное крепление стропил производится при помощи укосин. После того как будут установлены все стропила, по их верху прибивают с обеих сторон коньковые доски.

Следующий шаг – это обрешетка крыши, укладка теплоизоляции, а также настил кровельного материала, который выбирается исходя из собственных финансовых возможностей. В зависимости от вида кровельного материала обрешетка выполняется разреженная или сплошная.

Снаружи каркасный дом может быть дополнительно утеплен или просто отделан декоративным материалом – виниловым или металлическим сайдингом, оштукатурен, облицован керамической плиткой или обшит вагонкой. Но в любом случае под отделку должна укладываться паро- и ветрозащитная мембрана.

Возведение домов по каркасной технологии не только быстрый, но и выгодный процесс, особенно, если соблюдались все строительные нормы и правила, с привлечением профессионалов, которые руководствуются не только фото, но и своими знаниями.

Оцените статью:

Поделитесь с друзьями!

remoskop.ru

Технология строительства каркасного дома поэтапно

Строительство каркасного дома своими руками. Поэтапное руководство

Каркасное домостроение заслужено пользуется популярностью во всем мире. Еще с середины прошлого века дома, построенные по этой технологии, стали активно строиться в скандинавских странах, а также в Канаде и США.

Популярность обусловлена скоростью строительства, относительной дешевизной и прекрасными энергосберегающими характеристиками. Именно это является большим плюсом при строительстве в странах с холодным климатом.

Кроме того, такие домостроения рекомендуются для возведения в сейсмоопасных регионах. Облегченные конструкции являются самыми прочными, кроме того, само разрушение происходит постепенно, что дает возможность на эвакуацию людей из здания.

Современные технологии каркасного домостроения взяли самое лучшее от зданий из различных материалов и создали поистине уникальную конструкцию стен, которая сочетает в себе отличные несущие, ограждающие, теплоизоляционные, звукоизоляционные свойства при небольшом весе, простоте и малых сроках монтажа.

Конструкция зданий позволяет собирать строение, как конструктор из деталей, с проведенными в них коммуникациями. Тем более что каркасное домостроение позволяет внедрить в жизнь любые архитектурные формы.

Как построить каркасный дом своими руками?

В России такой тип строительства не получил широкого распространения. Виной тому недобросовестные строительные компании, которые в свое время интенсивно стали возводить целые коттеджные поселки с каркасными домами, возведенные с нарушением технологии. Это привело к тому, что через несколько лет стеновые конструкции перестали держать тепло, а это в условиях наших зим неприемлемо.

Однако в последнее время изготовление каркасных домов поставлено на промышленный поток и достаточно купить готовые детали, чтобы самостоятельно возвести здание. Это обеспечить строгое соблюдение технологии работ и надежность постройки.

Домостроительные комбинаты, специализирующиеся на каркасном домостроении, обычно предоставляют ряд услуг, в число которых входит не только изготовление частей дома, но и его проектирование. В проектном бюро можно подобрать подходящий типовой проект и внести в него возможные изменения. Детали здания будут промаркированы в соответствии с проектом. Это позволит быстро и легко собрать строение на месте.

Если предстоит строительство небольшого дома и стоимость готового проекта кажется слишком высокой, можно подыскать подходящие чертежи в интернете. Если не устраивает ни один из этих вариантов, то следуя многочисленным рекомендациям, сопровождающим проекты из интернета можно самостоятельно начертить схему каркаса и рассчитать основные узлы.

Материалы для строительства каркасного дома своими руками?

После того как составлены все чертежи или приобретен проект, можно просчитать необходимое количество необходимых материалов. Для возведения каркасного дома, в зависимости от проекта могут понадобиться следующие материалы:

  • Бетонный раствор соответствующей марки для устройства фундамента. Его можно приготовить самостоятельно или приобрести готовый;
  • Арматура различного диаметра для армирования фундамента;
  • Гидроизоляция. Это может быть рубероид, синтетическая пленка или битум;
  • Доски для несущего каркаса. Наиболее подходящие размеры 50*150 мм;
  • Доски для стропильной системы. Обычно применяют сосновые сечением 50*200 мм;
  • Доски для внутренних стен размерами 20*100 см;
  • OSB плиты от 18 до 22 мм толщиной;
  • Специальные пропитки для дерева, предохраняющие от гниения, вредителей, возгорания;
  • Лакокрасочные материалы;
  • Утеплитель. Наиболее подходящим является минеральная вата;
  • Гипсокартон для обшивки стен внутренних помещений;
  • Сайдинг, вагонка или декинг для обшивки здания снаружи;
  • Кровельный материал;
  • Провода, кабельные каналы, гофротрубы электротехнические изделия для устройства электропроводки.

Из инструментов всегда должны быть под рукой:

Строительство каркасного дома своими руками поэтапно

Строительство любого дома нужно вести этап за этапом, строго соблюдая технологию строительства.

После планировки строительной площадки можно приступить к устройству фундамента.

Несмотря на то, что каркасный дом не дает такую нагрузку на фундамент, как каменные дома, основание нужно делать основательное. Так как каркасные дома не бывают выше двух этажей, то заглубленные фундаменты можно не делать. Наиболее приемлемыми типами фундаментов являются мелкозаглубленные ленточные, столбчатые или сборные из фундаментных блоков.

Для устройства столбчатого фундамента или фундамента из асбестовых труб уйдет около одного кубометра бетона. Столбы устанавливают с шагом от полуметра до одного метра. Вдоль разметки по периметру нужно выкопать ямы глубиной 1 м. На дне ямы устраивается гравийно-песчаная подушка, выставляется арматура и заливается бетоном. Готовый фундамент должен набрать прочность в течение двух или трех недель. После этого можно приступать к строительству.

В последнее время широко получили распространение винтовые сваи. Основным их достоинством является то, что для их устройства не требуется привлечения строительной техники. Их устройство по силам сделать троим людям.

Устройство чернового пола

Поверх фундамента устраивается слой гидроизоляции. Все доски каркаса обрабатываются антисептиками и противопожарными составами. Очень важно, использовать для строения дома качественную и сухую древесину. Доски выставляются на основание строго по уровню, малейший перекос может привести к нарушению геометрии всего строения. Также важно соблюсти точность углов. Хорошим помощником в этом будет лазерный уровень.

Крепятся доски к фундаменту анкерными болтами. После выставления лаг можно приступить к теплоизоляции. Утеплитель укладывается между лагами по слою ветрозащиты. После слоя утеплителя необходимо уложить слой пароизоляции, проклеив стыки скотчем. После этого по лагам укладывается чистовой пол, закрепляя его гвоздями или скобами. Очень важно использовать при строительстве древесину одной породы дерева.

Сборка каркаса дома

Первым этапом возведения каркаса является установка нижней обвязки. Ее лучше устраивать без использования металлического крепежа, так как древесина в местах соприкосновения с ним будет загнивать быстрей. Для нее используют брус сечением 150*150 или 200*200, предварительно обработанный антисептиками. Брус должен быть установлен по всему периметру здания и под несущими стенами.

После этого выставляются вертикальные доски каркаса на высоту потолков. Начинается весь процесс с углов здания. Угловые стойки выставляются на нагели строго вертикально и крепятся вертикальными распорками. После этого выполняется верхняя обвязка.

Все это нужно выполнять, строго соблюдая углы. Потолочные балки крепятся к вертикальным стойкам. После этого выставляют дополнительные стойки в местах устройства перегородок и в качестве подпорок для балок. Они обеспечат необходимую прочность дому.

Устройство кровли

Стропильную систему можно собрать на земле, а потом поднять ее наверх, но для этого нужен будет кран, что не всегда возможно при возведении частного дома. Гораздо проще и удобнее будет собрать конструкцию по месту.

Кровлю лучше делать двускатной, применяя те же материалы, что и для обычной крыши:

Обшивка каркасного дома

Очень важно правильно выполнить обшивку каркаса. Каркас после возведения обрабатывается антисептиком. После просыхания пиломатериала можно приступать к обшивке здания плитами OSB. Все остальные работы будут вестись изнутри помещения.

По всем стенам с помощью строительного степлера натягиваем ветрозащитную пленку. Стыки тщательно проклеиваем скотчем. Это предохранит теплоизоляционный слой от выветривания и оседания со временем.

После этого в промежутки между стойками каркаса закладывается минеральная вата. Если дом строится в регионе с суровыми зимами, то лучше применять минералватные маты в несколько слоев. При этом укладывать слои нужно в шахматном порядке, перекрывая стыки матов первого ряда вторым рядом. После этого натягивается парозащитный слой. Стыки также необходимо проклеить скотчем.

На этом этапе нужно проложить системы коммуникаций и устроить вентиляцию. После этого все стены обшиваются двумя слоями гипсокартона.

Снаружи дом можно обшить сайдингом, блок-хаусом. Можно сделать штукатурку по армирующей сетке, применяя специальные шпаклевки. Внутренняя отделка ничем не отличается от благоустройства обычных квартир и домов.

Возведение каркасного дома можно завершить за один сезон, не дожидаясь его усадки. Строительство дома по этой технологии в настоящее время является самым экономичным вариантом.

В чем заключается технология строительства каркасного дома: поэтапно и с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками. Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства. Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома. как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Второй этап строительства: стены

На втором этапе строительства мы строим каркас будущего дома. Для этого берем брус 150, так как утеплитель лучше всего использовать 150 мм, и он как раз идеально вписывается между брусом данного размера.

Стена каркасного дома в разрезе

Прежде чем ставить каркас, необходимо выполнить устройство обвязки. Всего у каждого дома 2 вида обвязки – верхняя и нижняя. Обвязочные доски или брус скрепляют всю конструкцию стен между собой. Устройство нижней обвязки начинаем с гидроизоляции фундамента. То есть на фундамент кладем пленку, и уже сверху на ней располагаем обвязочные доски. Крепим их с помощью анкерных болтов, заранее утопленных в не застывшем фундаменте.

Каркас из бруса

Каркас начинаем с устройства угловых стоек. Их роль выполняет брус 100×100 мм или 150х150мм или доска 150х50 мм. Угловые стойки должны быть жестко фиксированы с помощью металлических уголков, и обязательно подкосов. Между угловыми стойками на расстоянии метра-полтора должны располагаться простые вертикальные стойки. Все вертикальные стойки друг с другом скрепляют горизонтальные перемычки из бруса. Больше информации об устройстве каркаса тут .

Стена с окном в каркасном доме

При строительстве каркаса здания не забывайте делать проемы под окна. Их необходимо укреплять ригелями, принимающими нагрузку и равномерно распределяющими ее к фундаменту. Подробнее о вставке окон читайте здесь .

После возведения стен, необходимо приступать к следующему этапу.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Заключительная часть строительства полов – напольное покрытие. Это могут быть деревянные полы, плитка, ламинат и прочее.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь .

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь .

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Поэтапная технология строительства каркасных домов

Особенности каркасных домов накладывают свой отпечаток на производство строительных работ. Одной из характеристик строений является его вес. Среди всех конструкций каркасные дома имеют минимальный вес, что позволяет значительно упростить его монтаж. Ниже можно ознакомиться с примерной технологией строительства каркасного дома своими руками. Фото и видео материалы позволят более точно осветить некоторые моменты.

Строительство фундамента

Одним из наиболее простых и дешевых вариантов основания под каркасный частный дом является строительство столбчатого фундамента. Такой фундамент представляет собой несколько опор по наружному контуру здания.

Основные опоры устанавливаются в углах зданий, на пересечениях стен и под несущими простенками. Между основными опорами устанавливаются промежуточные на расстоянии 1.5 – 2.5 метра друг от друга. Глубина закладки опор зависит от характеристик грунта и глубины промерзания. Обычно глубина не превышает одного метра.

Опоры столбчатого фундамента подразделяются на:

Перед началом строительства фундамента необходимо выполнить ряд подготовительных работ:

  1. По контуру будущего дома с запасом 2 м нужно снять дерн и выровнять площадь;
  2. В местах будущих опор выкапываются ямы с вертикальными стенками и глубиной на 0.2 – 0.3 метра глубже залегания опор. (В сыпучем грунте допускается рытье ям с откосами, при условии закрепления стенок временной опалубкой)
  3. Дно ям засыпается слоем гравия или крупного песка и тщательно утрамбовывается.

Перед монтажом опор песчаную подушку необходимо прикрыть гидроизоляционным слоем. В противном случае при заливке бетона в сухой грунт бетонная смесь не наберет необходимой прочности.

Проще всего выполнить опоры путем заливки бетонной смеси в подготовленную опалубку. В плотном грунте опалубку можно делать только выше уровня земли, а в сыпучем – от основания. В подготовленную опалубку укладывается арматура и стальных прутков диаметром 10-15 мм выше верха опор на 20 см для связки с арматурой ростверка. Состав бетонной смеси классический: на 1 кг цемента марки 400 берется 2 кг песка и 4 кг щебня.

Для опор из бутового камня отбирают плотные неслоистые камни небольшого размера – чтобы в один ряд помещалось несколько штук. Зазор между камнями должен составлять около 3 см. Для кладки применяется цементно-песчаный раствор.

Если фундамент выполняется без ростверка, то необходимо строго следить за горизонтальностью верхних поверхностей всех опор. От точности выполнения будет зависеть качество всей остальной работы.

Надземную часть опор можно изготовить из хорошо обожженного красного кирпича на цементно-песчаном растворе.

После окончания установки опор можно заливать ростверк. Ростверк – это железобетонная лента, которая соединяет поверхности всех опор и распределяет нагрузку между ними.

При изготовлении фундамента без ростверка, в верхнюю поверхность опор устанавливаются анкера.

Одно из преимуществ столбчатого фундамента — возможность производить работы поэтапно, по мере наличия средств и времени. Готовность к дальнейшим работам у такого фундамента наступает через 3 недели после последней операции с бетоном. Именно за этот срок бетон набирает свою прочность.

Строительство обвязки

Дальнейшие работы зависят от технологии, по которой будет строиться дом. Это может быть финская, канадская технологии или СИП панели. Быстрее всего можно построить дом из СИП панелей или каркасно-щитовой дом.

Поэтапная технология строительства каркасных домов различных типов имеет очень много общего. В любом случае первоначально выполняется нижняя обвязка.

Для обвязки нужен деревянный брус размерами от 150х150 мм до 150х200 мм. Брусья укладывают на фундамент таким образом, чтобы стыки находились строго посередине опор. Соединение брусьев по периметру и на углах выполняется «в полдерева».

К фундаменту брусья крепятся при помощи заранее вмурованных анкеров. Важно не забыть поверх бутона проложить несколько слоев гидроизоляции, например рубероида.

После выполнения обвязки укладываются лаги. Расстояние между ними зависит от их размеров и должно быть не более ширины листов утеплителя, который будет уложен на черновой пол. Лаги врезаются в обвязку в четверть. К нижней поверхности лаг крепятся бруски для чернового пола, который выполняется из доски толщиной 30-40 мм.

Возведение каркаса

После окончания работ по обустройству чернового пола можно начинать устанавливать каркас. Каркас начинают возводить с установки угловых вертикальных стоек. Стойки крепятся к нижней обвязке при помощи усиленных стальных уголков.

Между угловыми опорами устанавливают промежуточные. Между собой опоры скрепляют временными откосами. Точность вертикалей откосов должна быть максимально достижимой. От этого напрямую зависит прочность и долговечность готового дома. Брусья верхней обвязки так же, как и снизу, соединяются вполдерева и крепятся гвоздями или саморезами напрямую к верхушкам опор. В потолочных балках дерево не выбирают. Они ложатся полностью на верхнюю обвязку и скрепляются с ней.

После того, как сделана верхняя обвязка, делают постоянные откосы на угловых опорах. Они увеличивают жесткость каркаса стены и позволяют выдерживать большие ветровые нагрузки. Откосы выполняются заподлицо с наружными плоскостями стоек.

Теперь все временные откосы можно убрать и приступать к строительству крыши.

Обшивка каркаса

Каркас будущего дома обшивается изнутри плитами OSB или ДСП. OSB предпочтительнее, так как имеет выше прочность. Плиты обшивки крепятся к каркасу саморезами с шагом 200 мм.

Стыки плит должны находиться строго посередине стоек.

Более прочное строение получится если плиты укладывать не вертикально, а горизонтально в несколько рядов. Вертикальные швы соседних рядов не должны находиться на одной опоре.

Для утепления каркасного дома могут применяться:

  • Пенополистирол;
  • Стекловата;
  • Минеральная (базальтовая) вата.

Обладающий прекрасными теплоизолирующими свойствами пенополистирол имеет низкие шумопоглощающие свойства крайне низкую огнестойкость. Наилучший вариант утепления – применение базальтовой ваты.

Для утепления стен между вертикальными стойками укладывают гидроизоляцию, а затем листы ваты. При необходимости, утепление может укладываться в несколько слоев с перекрытием швов. Поверх утепления ложится еще один слой гидроизоляции и далее стена обшивается снаружи. Для обшивки можно брать доски или OSB плиты. Все зависит от того, какие работы по отделке наружных поверхностей будут производиться далее.

Утепление пола и потолка производится таким же образом. Для уменьшения объемов работы, верх тоже можно обшить плитами.

Дом из СИП панелей

Сип панели представляют собой слойку из двух листов OSB, между которыми проложен слой пенополистирола. По торцам плит пенополистирол немного утоплен между внешними слоями для возможности соединения между собой. Панели соединяются с помощью деревянных брусков толщиной, равной зазору между OSB плитами и такой шириной, чтобы скрепляемые панели касались друг друга. Технология возведения дома из СИП панелей самая простая из всех.

Сборку дома из СИП панелей начинается так же с нижней обвязки. Затем устанавливается одна угловая опора и к ней крепится первая панель. С другой стороны угла устанавливается вплотную к первой вторая опора. От нее начинается монтаж второй стены. Следующие опоры устанавливаются с противоположных сторон СИП панелей. Точность изготовления панелей позволяет легко выполнить установку углов здания с необходимой точностью.

Понравилась статья? Поделить с друзьями:

Источники: http://okarkase.ru/frame-home/stroitelstvo-karkasnogo-doma-svoimi-rukami-poetapnoe-rukovodstvo.html, http://karkasblog.ru/mounting/texnologiya-stroitelstva-karkasnogo-doma-poetapno.html, http://silastroy.com/materials/pojetapnaja-tehnologija-stroitelstva-karkasnyh.html

blogforbuilder.ru
