Пропорции крыши и дома – Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Важно! После завершения процесса монтажа конька на крышу, необходимо осуществить покрытие конькового прогона облегченной боковой черепицей. Этого требует устройство конька скатной крыши.

Таким образом рассчитывается высота конька двускатной крыши. При планировании использовать чердачное помещение необходимо определить оптимальные параметры внутреннего пространства для свободного перемещения жильцов и гостей дома.

Смотрите видео о строительстве конька для двускатной крыши и установки стропил:

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

О домах и проектировании

О пользе вальмовой крыши
Очень важным элементом аhхитектуры дома является крыша. Ее форма зависит, среди прочего, от величины пролета, то есть от ширины дома. Следует стремиться к тому, чтобы пролеты не были слишком большими. При ширине 12 м даже крыша с небольшим углом наклона скатов выглядит громоздко. А при ширине 9 м такая же крыша может быть выше и заметнее, при этом ее конструкция будет проще. Особенно нам нравятся вальмовые крыши с широкими карнизными свесами и углом наклона скатов около 40°, Вальмовая крыша прекрасно завершает объем, венчая все стены. Дом с такой крышей выглядит спокойно и единообразно с любой точки. А вот дом с двухскатной крышей выглядит по-разному с разных точек: со стороны щипцовой стены — это один образ, со стороны фасадов — другой. Иногда эти образы отличаются так, что создают впечатление диссонанса. Вальмовая крыша является индикатором сбалансированности проекта: если ее контур является замкнутым прямоугольником, а края скатов сходятся в соответствующей точке — это наилучшее доказательство того, что с формой дома все в порядке. Естественно, у вальмовой крыши есть и недостатки. Ей необходимо больше опор, расположение которых нужно продумать, учитывая не только конструктивные требования, но и удобство планировки помещений. На такой крыше плохо смотрятся многочисленные люкарны, мансардные окна, дымоходы. На мансарде под вальмовой крышей больше скатов, чем под двухскатной, следовательно дизайн внутреннего пространства будет сложнее. Ее непросто проектировать и выполнять. Однако именно благодаря такой форме крыши, дом имеет замкнутый объем, спокойный и упорядоченный образ.

О доме, не совсем одноэтажном

О проектах и проектировании
Мы считаем, что людям, имеющим участки несложной формы и не планирующим строить супероригинальные дома, стоит покупать готовые проекты. Они постоянно совершенствуются и среди них можно найти хороший вариант. Стоит остановиться на типовом проекте, вместо того чтобы покупать индивидуальный, а потом бесконечно изменять и дорабатывать его. Для архитектора изменения в подготовленном проекте — это нелегкая и неблагодарная работа: современные строительные нормы накладывают на автора адаптации огромную ответственность. Он должен проверить все расчеты и заверить их правильность собственной подписью. Если он не заметит какой-либо ошибки, то может быть привлечен к правовой ответственности. Поэтому адаптация проекта не является простой формальностью. Очень часто оказывается, что небольшое на первый взгляд изменение тянет за собой следующие и в результате приводит к такому хаосу, что было бы лучше (а порой и дешевле) начать все сначала. Готовые проекты продаются много раз, отсюда — низкая цена на них. Выполнение индивидуального проекта требует значительных усилий, и архитектор продает его только один раз, поэтому тщательно выполненный индивидуальный проект будет во много раз дороже готового.

Но существуют частные застройщики, которых не удовлетворяет ни один готовый проект, существуют ситуации, когда готовый проект неприменим, и в то же время существуют чересчур нестандартные дома. Непонятно, почему в них, например, две кухни или три лестницы. На поверку оказывается, что в таком чудачестве нет ничего нелогичного: странная планировка отвечает специфическим потребностям или рождена семейной историей. Об этом необходимо помнить, когда речь идет о принципах проектирования. Принципы принципами, а проектом правит жизнь. Тем не менее, существуют проверенные временем правила, которые мы применяем. Например: Принцип хорошего входа. Имеет значение, что мы видим, входя в дом. Это обязательно должен быть какой-нибудь важный элемент в интерьере. Гость, переступив порог, должен сразу знать, куда направляться. Само пространство должно его вести. Разделение на зоны.

Это стандарт, продиктованный необходимостью. Для того чтобы дом был комфортным, та часть, в которой собираются все домочадцы, должна быть четко отделена от приватной. Внутреннее пространство должно быть организовано таким образом, чтобы гость, например, в поисках санузла не попал случайно в спальню хозяйки дома. Такое разделение относительно просто запроектировать в двухэтажных домах, где естественной границей является лестница, но в одноэтажном доме оно требует от архитектора большей изобретательности. Каждый проживающий в доме должен иметь «свой угол». Кто-то нуждается в нем больше, кто-то меньше. Тем не менее, каждому нужно обеспечить сохранение приватности. Нельзя забывать об увлечениях и хобби домочадцев. У детей должны быть большие комнаты. Уж точно не меньше, чем спальня родителей. В распоряжении родителей весь дом, у детей — только их комнаты, в которых они играют, делают уроки и спят.

Ненужные изобретения
Появляется множество домов, в которых отсутствуют признаки профессиональной архитекторской работы, но при этом видны претензии проектанта на «необычность и эксклюзивность». Дом, построенный по хорошему проекту, узнать легко: он не поражает воображение. Он не странный. Он похож на дом, а не на церковь или замок. В архитектуре заимствования из других образов часто раздражают. Раздражает также несоответствие затрат полученному результату. Очень часто встречаются, например, бессмысленные треугольные эркеры, крыши странной формы, непонятные уступы на фасадах — дорогие элементы, не имеющие никакого функционального обоснования, а созданные только ради эффекта. Когда понимаешь, сколько они стоили усилий и денег, то удивляешься — зачем это было нужно? Дом должен оставаться стильным как минимум 100 лет. Он не должен ни изумлять, ни шокировать. Он должен быть функциональным, красивым и надежным. Если бы все архитекторы и заказчики ставили перед собой только такие цели, мир вокруг нас был бы прекрасным. Искусство далеко не всегда требует жертв.

www.odoms.ru

Архитектурные нюансы проектирования частных домов

Одноэтажный, развитый по горизонтали дом состоит из двух прямоугольных блоков, стоящих под углом. Центральная часть в виде сегмента круга соединяет оба блока. Этот оригинальный план позволил удобно разместить дом на участке и развернуть его широким фасадом в сторону сада

Вопреки расхожему мнению, в деле проектирования домов художественным амбициям архитектора отводится отнюдь не главная роль. Ценность дома прежде всего зависит от его функциональности и долговечности.

Проектирование домов — скорее ремесло, нежели творчество. Дом должен быть красивым, солидным и комфортным. Воспринимать его, как произведение искусства нельзя — это может привести к недоразумениям между заказчиком и архитектором. Часто поводом для разногласий становятся чрезмерные амбиции архитектора, в то время как именно требования заказчика должны стоять во главе угла. Задача архитектора — найти решения, которые удовлетворят обе стороны.

И помнить — многочисленные изменения, вносимые заказчиком в проект, как правило, свидетельствуют об отсутствии понимания между ним и архитектором. Поэтому не стоит обвинять заказчика во вмешательстве в авторское видение, а лучше задуматься, учтены ли его потребности? Если архитектор не способен их реализовать, то не должен делать ему проект.

Выразительно выделяющаяся простая крыша является важным элементом архитектуры дома. Несмотря на то, что основная жизнь в доме проходит на первом этаже, мансардные окна обеспечивают дополнительное освещение пространства под крышей

Правильная архитектура дома

Дом с удачным архитектурным решением будет выглядеть хорошо даже без дополнительных бросающихся в глаза деталей. А вот отсутствие четких пропорций — некрасиво, даже если при этом дом украшен множеством эффектных элементов. Проектируя новый дом, мы стремимся к тому, чтобы его архитектурное решение было сбалансированным. Если оно упорядочено, имеет хорошие пропорции, у дома есть шанс хорошо выглядеть. Даже если его отделка будет не самой удачной, ремонт всегда сможет привести дом в порядок.

Низко размещенные окна и карнизные свесы, до которых практически можно дотянуться, создают атмосферу тесной связи дома с садом

Пропорции (соотношение высоты стен и размера крыши, соотношение размеров различных элементов и т. д.) играют в архитектуре дома главную роль. Естественно, единого принципа не существует, но какой-то определенный принцип в образе каждого дома должен четко прослеживаться. Если одноэтажный дом будет низким и горизонтальным, то и форма его архитектурных деталей должна соотноситься с его пропорциями. Например, горизонтальные окна, вполне уместные в этом случае, в высоком доме смотрелись бы странно.

Прилегающая к столовой терраса смещена в глубину дома, образуя широкую галерею. Она скрыта от глаз и представляет, скорее, один из множества укромных уголков в саду

О пользе вальмовой крыши

Очень важным элементом архитектуры дома является крыша. Ее форма зависит, среди прочего, от величины пролета, то есть от ширины дома. Следует стремиться к тому, чтобы пролеты не были слишком большими. При ширине 12 м даже крыша с небольшим углом наклона скатов выглядит громоздко. А при ширине 9 м такая же крыша может быть выше и заметнее, при этом ее конструкция будет проще. Особенно нам нравятся вальмовые крыши с широкими карнизными свесами и углом наклона скатов около 40°.

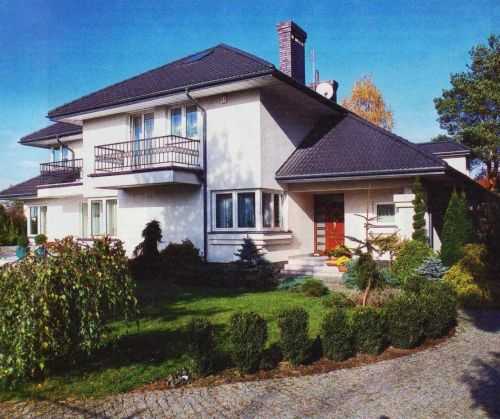

Двухэтажный дом с вальмовой, простой крышей был запроектирован для участка с въездом с южной стороны

Для того чтобы не «потерять» солнечный участок, гараж и хозяйственную часть разместили за домом.

Вальмовая крыша прекрасно завершает объем, венчая все стены. Дом с такой крышей выглядит спокойно и единообразно с любой точки. А вот дом с двухскатной крышей выглядит по-разному с разных точек: со стороны щипцовой стены — это один образ, со стороны фасадов — другой. Иногда эти образы отличаются так, что создают впечатление диссонанса. Вальмовая крыша является индикатором сбалансированности проекта: если ее контур является замкнутым прямоугольником, а края скатов сходятся в соответствующей точке — это наилучшее доказательство того, что с формой дома все в порядке. Естественно, у вальмовой крыши есть и недостатки. Ей необходимо больше опор, расположение которых нужно продумать, учитывая не только конструктивные требования, но и удобство планировки помещений. На такой крыше плохо смотрятся многочисленные мансардные окна и дымоходы.

На мансарде под вальмовой крышей больше скатов, чем под двухскатной, следовательно дизайн внутреннего пространства будет сложнее. Ее непросто проектировать и выполнять. Однако именно благодаря такой форме крыши, дом имеет замкнутый объем, спокойный и упорядоченный образ.

О не совсем одноэтажном доме

По нашему мнению, жить в одноэтажных домах гораздо комфортнее. И хотя лестница часто служит украшением интерьера, ее отсутствие является большим преимуществом. Кроме того, в доме с эксплуатируемой мансардой часто возникают проблемы с перепадами температуры. Помещения на мансарде, даже несмотря на хорошую теплоизоляцию, летом могут чрезмерно нагреваться, а зимой теплый воздух собирается в верхней части дома, и на мансарде становится слишком жарко, в то время как на первом этаже — довольно прохладно.

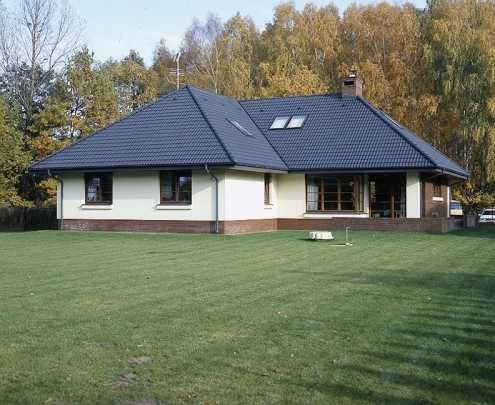

Пример не совсем одноэтажного дома. Любимая архитекторами простая вальмовая крыша с большими скатами накрывает мансарду, которая представляет резерв площади и позволяет создавать в одноэтажном доме высокие интерьеры и антресоли

Кроме того крыши в одноэтажных домах часто имеют небольшой уклон скатов. И хотя на чертеже пропорции фасада могут казаться правильными, в реальности при взгляде с высоты человеческого роста скаты не видны, крыша «исчезает», зато бросаются в глаза карниз и желоба.

Поэтому в одноэтажных домах из эстетических соображений мы стараемся проектировать более высокую крышу. Она обязательно должна быть видна, поскольку вполне может стать украшением дома. Ну а если крышу делают достаточно высокой, то всегда возникает вопрос, как использовать мансарду. Иногда наилучшим вариантом является двухуровневая гостиная. Она придает помещению соответствующий статус и разнообразит внутреннее пространство.

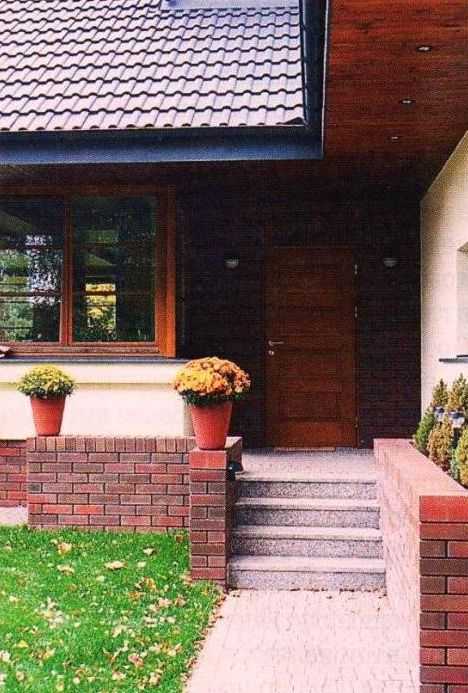

Крыльцо и вход в дом

Вход в дом. Атмосферу открытости создает угловое окно, через которое можно заглянуть в кухню. Разнообразие в образ привносит сочетание отделочных материалов: красно-коричневого кирпича, светлой штукатурки, натуральной древесины и черепицы темно-синего цвета.

О проектах и проектировании

Людям, имеющим участки несложной формы и не планирующим строить супероригинальные дома, стоит покупать готовые проекты. Они постоянно совершенствуются и среди них можно найти хороший вариант. Стоит остановиться на типовом проекте, вместо того чтобы покупать индивидуальный, а потом бесконечно изменять и дорабатывать его. Для архитектора изменения в подготовленном проекте — это нелегкая и неблагодарная работа: современные строительные нормы накладывают на автора адаптации огромную ответственность. Он должен проверить все расчеты и заверить их правильность собственной подписью. Если он не заметит какой-либо ошибки, то может быть привлечен к правовой ответственности. Поэтому адаптация проекта не является простой формальностью. Очень часто оказывается, что небольшое на первый взгляд изменение тянет за собой следующие и в результате приводит к такому хаосу, что было бы лучше (а порой и дешевле) начать все сначала.

Несколько примеров архитектурных решений при проектировании частного дома

Архитекторы старались, чтобы граница между тем, что внутри, а тем, что снаружи, была мало ощутимой. Помимо больших окон этой цели служит одинаковая отделка потолка столовой и террасы. Создается впечатление, что пространство столовой продолжается за стенами дома. Даже в жаркий летний полдень на восточной террасе можно укрыться в прохладной тени. Западная терраса расположена возле кухни и столовой. Две террасы расположены одна напротив другой с двух сторон дома. Благодаря такому положению, через гостиную можно видеть дом «насквозь».

Готовые проекты продаются много раз, отсюда — низкая цена на них. Выполнение индивидуального проекта требует значительных усилий, и архитектор продает его только один раз, поэтому тщательно выполненный индивидуальный проект будет во много раз дороже готового. Но существуют частные застройщики, которых не удовлетворяет ни один готовый проект, существуют ситуации, когда готовый проект неприменим, и в то же время существуют чересчур нестандартные дома. Непонятно, почему в них, например, две кухни или три лестницы. На поверку оказывается, что в таком чудачестве нет ничего нелогичного: странная планировка отвечает специфическим потребностям или рождена семейной историей. Об этом необходимо помнить, когда речь идет о принципах проектирования. Принципы принципами, а проектом правит жизнь. Тем не менее, существуют проверенные временем правила, которые мы применяем. Например:

Принцип хорошего входа. Имеет значение, что мы видим, входя в дом. Это обязательно должен быть какой-нибудь важный элемент в интерьере. Гость, переступив порог, должен сразу знать, куда направляться. Само пространство должно его вести.

Разделение на зоны. Это стандарт, продиктованный необходимостью. Для того чтобы дом был комфортным, та часть, в которой собираются все домочадцы, должна быть четко отделена от приватной. Внутреннее пространство должно быть организовано таким образом, чтобы гость, например, в поисках санузла не попал случайно в спальню хозяйки дома. Такое разделение относительно просто запроектировать в двухэтажных домах, где естественной границей является лестница, но в одноэтажном доме оно требует от архитектора большей изобретательности.

Каждый проживающий в доме должен иметь свое личное пространство. Кто-то нуждается в нем больше, кто-то меньше. Тем не менее, каждому нужно обеспечить сохранение приватности. Нельзя забывать об увлечениях и хобби домочадцев.

У детей должны быть большие комнаты. Уж точно не меньше, чем спальня родителей. В распоряжении родителей весь дом, у детей — только их комнаты, в которых они играют, делают уроки и спят.

Ненужные изобретения

Появляется множество домов, в которых отсутствуют признаки профессиональной архитекторской работы, но при этом видны претензии проектанта на «необычность и эксклюзивность». Дом, построенный по хорошему проекту, узнать легко: он не поражает воображение. Он не странный. Он похож на дом, а не на церковь или замок. В архитектуре заимствования из других образов часто раздражают.

Раздражает также несоответствие затрат полученному результату. Очень часто встречаются, например, бессмысленные треугольные эркеры, крыши странной формы, непонятные уступы на фасадах — дорогие элементы, не имеющие никакого функционального обоснования, а созданные только ради эффекта. Когда понимаешь, сколько они стоили усилий и денег, то удивляешься — зачем это было нужно?

Дом должен оставаться стильным как минимум 100 лет. Он не должен ни изумлять, ни шокировать. Он должен быть функциональным, красивым и надежным. Если бы все архитекторы и заказчики ставили перед собой только такие цели, мир вокруг нас был бы прекрасным. Искусство далеко не всегда требует жертв.

Что бы еще почитать?

remstd.ru

Мансардные крыши — технология строительства: конструкция стропил, пропорции

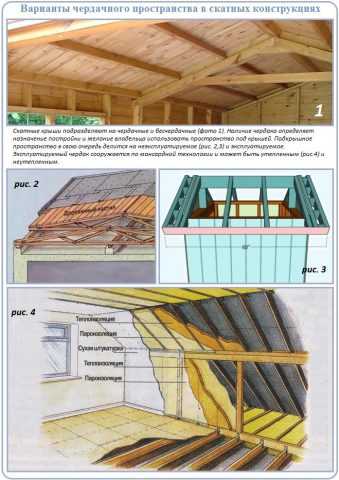

Крыша мансардного типа дает массу преимуществ: эффективно используется подкровельное пространство, тепло не уходит наружу, в доме поддерживается стабильная температура. И что важно, увеличения жилой пощади достигают без дополнительных финансовых вложений. Мансардную крышу, как правило, проектируют в процессе разработки проекта будущего дома, но даже если она не была своевременно заложена в проект, то можно будет сделать ее самому, переделав помещение чердака.

Сложность, которую имеют мансардные крыши, технология строительства подобных крыш лишь кажущаяся. На самом деле возвести мансардную крышу под силу любому, кто имеет хотя бы некоторые навыки строительных работ. Просто надо четко представлять, как построить крышу мансардного типа, какую подготовительную работу необходимо провести. Непосредственно к строительству крыши приступают, только имея на руках проект стропильной конструкции мансардной крыши с точными расчетами.

Как возводят или технология строительства ↑

Строительство мансардной крыши в зависимости от особенностей возводимого дома может отличаться в нюансах, но в целом основные этапы чаще всего одинаковы.

Планирование ↑

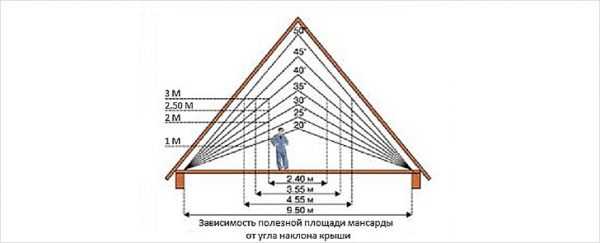

Чтобы жилое мансардное помещение получилось комфортным должны быть соблюдены пропорции мансардной крыши, скажем, в жилых помещениях высота потолка не должна быть меньше 2,5 м. Полезную площадь мансарды определяет уклон крыши. Нормирована также высота стен. Они должны быть выше 1,2 м при уклоне в 30° и равны 0,8 м – при 45-60°. Таким образом, чем круче крыша, тем просторнее получается мансардный этаж.

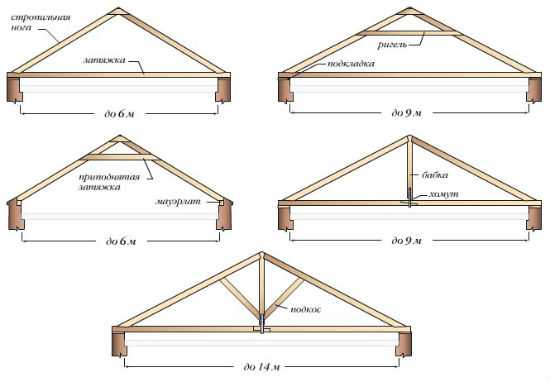

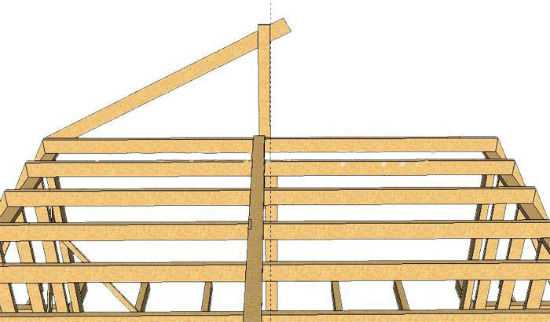

Схема стропильной системы ↑

Основой мансардной крыши, ее скелетом является стропильная система. От нее же зависит форма верхней части дома. Конструкция стропильной системы мансардной крыши имеет свою специфику. Объема, который образуется, внутри этого деревянного каркаса, должно быть достаточно для обустройства в подкровельном пространстве жилых помещений. В случае ломаной крыши проблему можно решить относительно легко. Но ведь не каждому же дому может подойти подобный «головной убор».

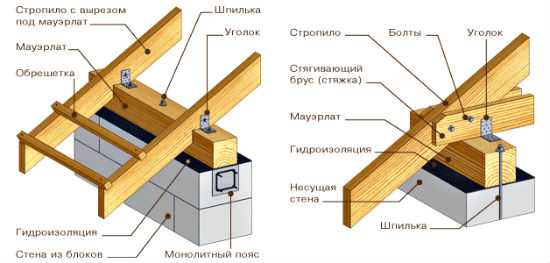

Стропила являются для нее основными несущими элементами. Это наклонные балки (стропильные ноги), которые прикреплены снизу к мауэрлату (опорному брусу). Так вот, если у крыши небольшие размеры и простая конфигурация, то стропила в этом случае, как правило, опираются, с одной стороны, на наружные стены дома, а с другой – на коньковый прогон.

Получить из расположенных таким образом стропил просторную мансарду не получится. Приемлемая по площади мансарда возможна только при специальном устройстве стропильной системы, которое несколько отличается от традиционного.

Стропильная система мансардной крыши может быть выполнена в двух вариантах:

• все скаты образованы наслонными стропилами;
• нижние скаты образованы наслонными стропилами, а верхние – висячими.

Важно

Для устройства стропильной системы мансардной крыши используют высушенную и ошкуренную древесину, желательно, хвойных пород, с влажностью не превышающей 18%, которую предварительно обработали антисептиками и антипиренами



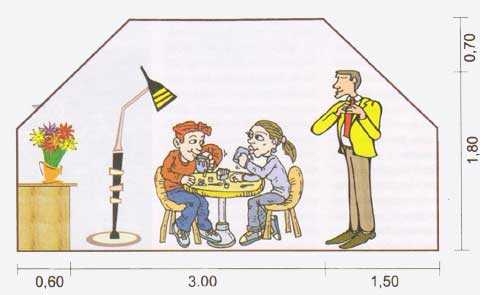

Строение мансардной крыши в разрезе – это совокупность небольших секторов в виде простых геометрических фигур. Чаще всего центральной фигурой является прямоугольник. По бокам расположены треугольники, которые образованы нижними скатами, то есть наслонными стропилами, а верхние треугольники – верхние скаты крыши, соответственно, наслонными или висячими.

На заметку

Если у мансарды углы обоих скатов, верхнего и нижнего, равны, то это – мансарда внутри обыкновенной двухскатной крыши.

В конструкции мансарды, построенной по такой схеме присутствует затяжка – балка перекрытия ее потолка. А каркасом стен будут выступать вертикальные стойки. Жесткость потолка увеличивают, подвесив затяжку на бабку.

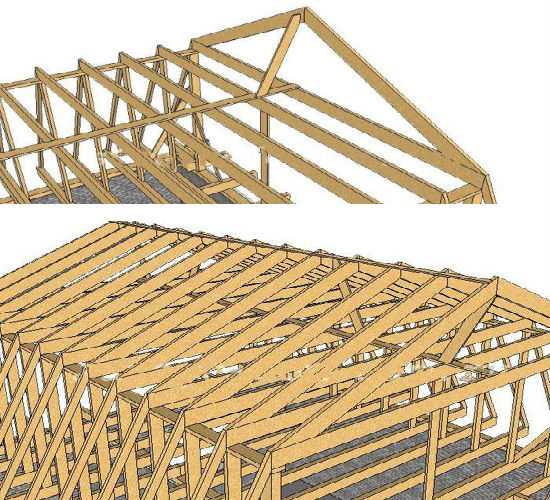

В крупногабаритных крышах стропила становятся элементами деревянных ферм, сложных или простых по конструкции. Благодаря сооружению стропильных ферм можно существенно увеличить свободное пространство самой мансарды. Хотя наличие промежуточных опор может создать нежелательные препятствия при обустройстве мансардного помещения, создании дизайна.

Обрешетка, паро- и гидроизоляция ↑

Сама конструкция мансарды затрудняет вентиляцию жилого помещения, поэтому влага от поднимающегося теплого воздуха задерживается на утеплителе, нанося ему непоправимый вред. Для решения этой проблемы необходимо снабдить утеплитель хорошей пароизоляцией и предусмотреть наличие зазора в 5 см между плоскостью крыши и теплоизоляционным слоем.

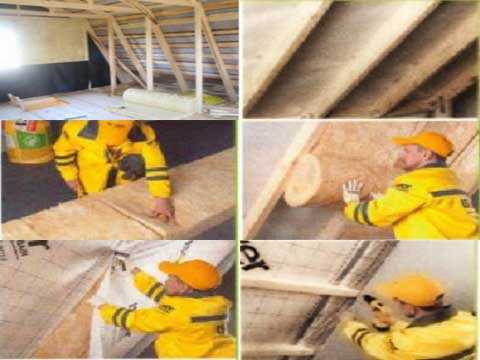

Пример укладки рулонного утеплителя ↑

Теплоизоляционный слой укладывают следующим образом.

Устанавливают обрешетку с шагом 600 мм. Рулонный утеплитель разрезают на куски, каждый по 610 мм (при нестандартном шаге обрешетки плиты нарезают соответствующего размера с учетом припусков по краям в 5 мм).

Утеплитель укладывают враспор между брусками обрешетки. Укладывают внахлест пароизоляционную мембрану, закрепляя степлером и проклеивая стыки при помощи строительного скотча. Устанавливают проставочный брусок, к которому клеят гипсокартон или листы OSB.

Установка проемов для мансардных окон ↑

Выполняя монтаж мансардной крыши,  можно облегчить себе труд, если выбрать не наклонный, а вертикальный вариант установки проема для мансардных окон. Его намного проще выполнить, к тому же пропускная способность такого окна значительно выше. Считается, что можно получить оптимальный уровень освещенности, если площадь окон будет составлять порядка 20,5% площади всех стен.

Строительство мансардной крыши завершают укладкой и закреплением кровли.

© 2019 stylekrov.ru

stylekrov.ru

Как сделать расчет и монтаж мансардной крыши своими руками

Мансарда – это не только красивый внешний вид дома, но и реальная возможность увеличить жилые метры, максимально практично и функционально использовать все пространство под крышей дома. Наиболее актуально устройство мансардной крыши в индивидуальном частном строительстве, в загородном доме или на даче.

Чтобы строение было надежным и безопасным, не рухнуло под дополнительными нагрузками, следует правильно выбрать тип крыши, рассчитать уклон, размер, материалы.

В статье подробно разберем, как строится мансардная крыша своими руками, остановимся на технологиях строительства и особенностях конструкций.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80^о, и верхнего пологого 20-30^о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Расчет мансардной крыши, угол уклона и выбор материалов

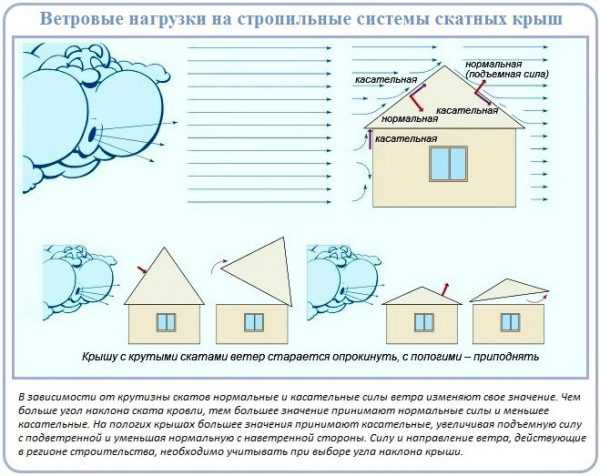

Отметим, что на уклон мансардных скатов влияют кровельные материалы и схема их монтажа, но главным образом, уклоны зависят от географии строительства. В снежных района следует устраивать крутые крыши с маленьким свесом, в южных и почти бесснежных районах можно сделать маленький уклон и свес побольше. Если в регионе сильные порывы ветра, то крыша должна быть пологой, что уменьшит парусность кровли.

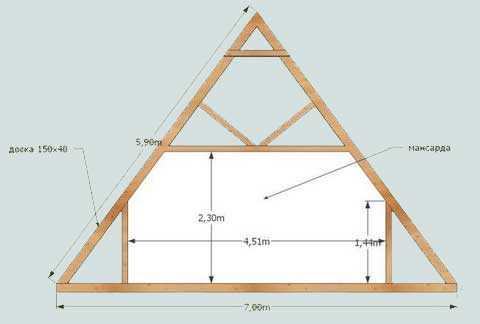

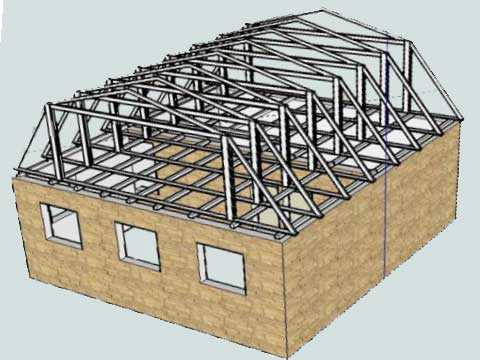

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально полезно использовать площадь чердачного этажа

Таким образом, расчет уклона мансардной крыши базируется на отправных точках:

• желаемая высота внутреннего помещения мансарды;
• архитектурное решение;
• в какой климатической зоне находится объект;
• какой кровельный материал будет использоваться.

Оптимально, если двускатная крыша мансарды наклонена на 45^о и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60^о, верхних 30^о. Такие уклоны позволяют создать внутри удобное для проживания помещение, если грамотно продумать интерьер мансарды.

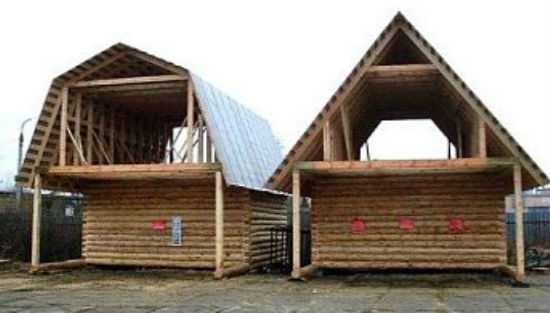

Крыши домов с мансардой, фото преимуществ и недостатков внутреннего пространства при разном типе крыш

Классическая ломаная мансардная крыша своими руками, помимо стропил, предусматривают в конструкции стойки, подкосы, затяжки, подвесы. Размер сечения конструктивных элементов вычисляется при расчете стропильной системы.

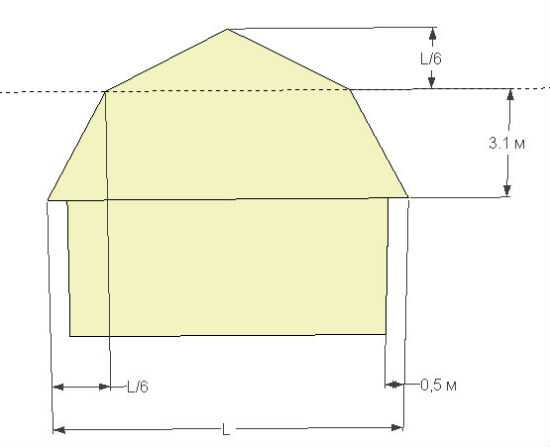

Как построить мансардную крышу, оптимальные пропорции крыши относительно ширины дома

Важно:  Угол наклона ската крыши в 60^о позволяет пренебречь нагрузками от осадков. Чем больше наклон стропильной конструкции, тем длиннее стропила и больше площадь кровли, но меньше полезная внутренняя площадь.

Максимальная нагрузка от осадков на кровлю достигается при уклоне крыши в 30^о, при 45^о дождь и снег не задерживаются.

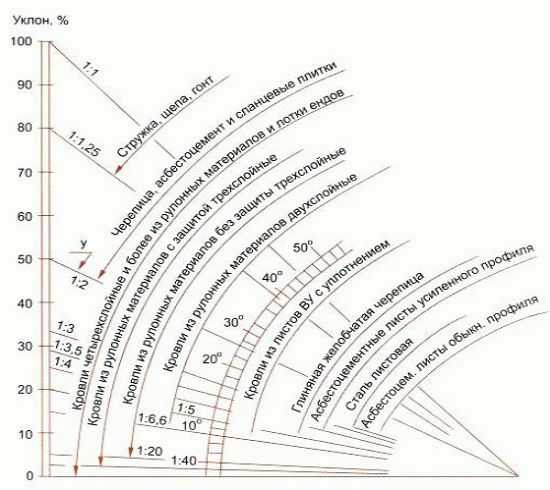

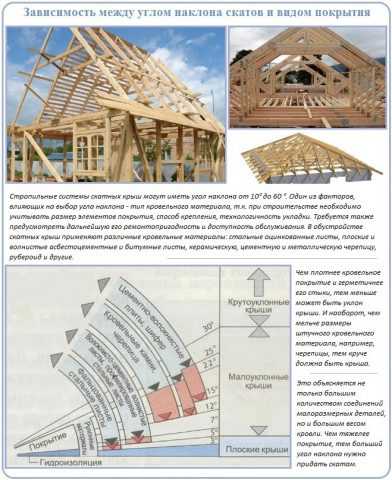

Таблица, как зависит выбор кровельного материала от угла наклона скатов мансардной крыши
