Инструкция по монтажу ондулина: совет опытных кровельщиков

Ондулин сегодня достаточно популярен. Это прочный материал, служит продолжительное время и, при этом, недорогой. Кроме того, технология укладки ондулина несложная, для выполнения монтажа не потребуется наличие специального инструмента, да и каких-то особых навыков монтажнику иметь не нужно. При покупке ондулина – инструкция по монтажу материала обязательно входит в комплект поставки. Поэтому даже неопытный мастер, внимательно изучив рекомендации, сможет осуществить монтаж ондулина, он легко режется и укладывается.

Этот кровельный материал широко применяется в частном строительстве. Его можно использовать для покрытия кровли дома, бани, беседки и любой другой надворной постройки. Кроме того, с помощью ондулина можно очень быстро и качественно осуществить ремонт старого кровельного покрытия, не снимая изношенный шифер или рубероид.

Дело в том, что монтаж кровли из ондулина разрешается проводить без демонтажа прежней кровли, поскольку это легкий материал, то и нагрузка на стропильную систему после выполнения монтажа увеличится незначительно. При этом старое покрытие (например, рубероид) послужит дополнительной гидроизоляцией. Но, прежде чем браться за ремонт или строительство крыши, нужно внимательно изучить инструкцию по монтажу ондулина.

Плюсы материала и особенности работы с ним

Ондулин – это материал, который вызывает доверие у отечественного потребителя, не менее чем проведенный десятилетиями рубероид ли шифер. Популярность ондулина объясняется его отличными эксплуатационными качествами:

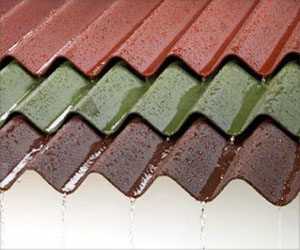

Водонепроницаемость. Благодаря пропитке модифицированным битумом, материал отталкивает влагу и не промокает даже при длительном воздействии воды. По водопроницаемости ондулин превосходит даже проверенный годами рубероид.
Прочность. Ондулин устойчив к механическим нагрузкам, один квадратный метр покрытия способен выдержать нагрузку до 650 кг.
Низкая теплопроводность. Ондулиновая кровля, конечно, нуждается в утеплении, однако, потери тепла через нее будут намного меньше, чем через кровлю стальную.

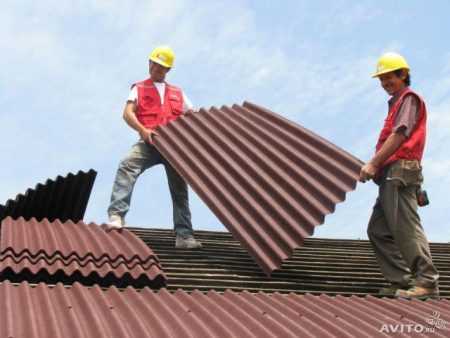

Небольшой вес. Лист ондулина весит около 6 килограммов, поэтому проводя монтаж – его легко поднять на крышу.
Простота обработки. Осуществляя монтаж – ондулин придется разрезать. Выполнить эту часть работы несложно, можно будет воспользоваться обычной ножовкой или электрической циркулярной пилой.

Совет! Чтобы пила не застревала в материале в процессе работы, ее полотно можно смазать маслом. А для разметки листов ондулина рекомендуется использовать цветной карандаш и кусок листа материала вместо линейки. Дело в том, что на волнистом листе обычной линейкой пользоваться неудобно, а отрезок ондулина идеально прилегает к поверхности.

Монтажные работы

При желании укладка ондулина может быть произведена самостоятельно. Тем, кто в первый раз берется за ремонт или строительство кровли, нужно будет внимательно изучить информацию о том, как укладывать ондулин. Инструкция по монтажу ондулина обязательно входит в комплект поставки.

Материалы и инструменты

Для выполнения работы потребуется:

Ондулин. Число листов зависит от размеров кровли.

Совет! При расчете количества листов ондулина нужно учитывать не общую площадь листа, которая равна 1,9 м², а ее полезную площадь, равную 1,6 м². Дело в том, что листы укладываются с нахлестом, поэтому часть площади уйдет на образование нахлестов.

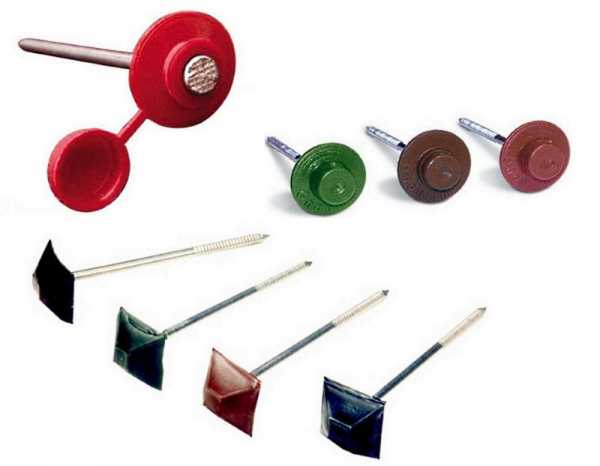

Гвозди кровельные. Ондулин крепится при помощи специальных гвоздей, имеющие полимерные шляпки особой конструкции. Использование таких гвоздей обеспечивает герметичность в местах соединений.

Совет! На крепление одного листа ондулина должно уходить 20 гвоздей. Как правило, гвозди входят в комплект к листам материала.

Элементы для создания кровли – коньковые, щипцовые, ендовы, заполнители карнизов и пр. Количество и ассортимент этих элементов зависит от конструкции и размеров кровли.

Изоляционная лента – Ондуфлеш или Ондуфлеш-супер. Эта лента используется для обустройства различных примыканий.
Материал для устройства обрешетки – доски толщиной 25 мм или бруски с сечением 50 на 50 мм.
Пароизоляционная пленка или рубероид.

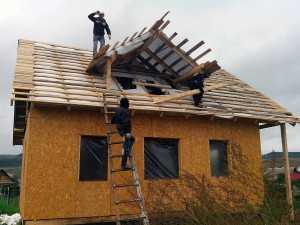

Правила строительства обрешетки

Перед устройством обрешетки необходимо расстелить по стропилам пароизоляционный материал или рубероид. Рулонный материал (пленка или рубероид) расстилается параллельно карнизам, ряды укладывают с нахлестом.

При этом нахлест, который образует рубероид в местах стыка, должен иметь ширину 15 см. Скреплять рубероид в местах стыков рядов можно тканевым скотчем. Поверх гидроизоляции строят обрешетку, для ее сооружения используют пиломатериал из пород хвойных деревьев.

Бруски или доски предварительно обрабатывают противопожарными и антисептическими пропитками. Конструкция обрешетки для укладки ондулина зависит от типа крыши, а точнее от угла наклона скатов:

Для крыши с уклоном более 15 градусов, строят обрешетку, в которой расстояние между брусками составляет 60 см.
Если уклон крыши меньше 15 градусов, но более 10 градусов, то расстояние между отдельными элементами обрешетки уменьшают до 45 мм.
Для плоской крыши с углом наклона менее 10 градусов нужна сплошная обрешетка. Для ее строительства используют доски, которые укладывают с зазором 1 мм, или листы фанеры.

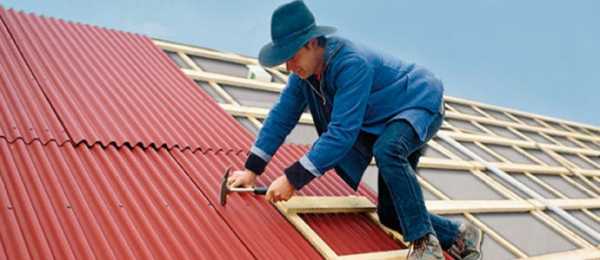

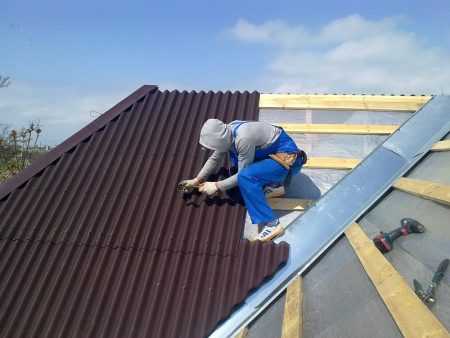

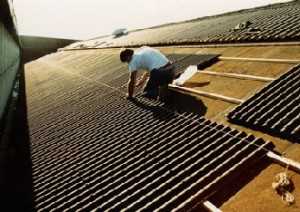

Укладка листов материала

Монтажные работы с ондулином можно проводить только при определенных температурных условиях. Желательно, чтобы температура воздуха была плюсовая. Однако если покрыть крышу нужно срочно, допускается проведение работ при температуре до минус 5 градусов, но действовать при этом придется с удвоенной осторожностью. При более низких температурах укладка ондулина запрещена. Не рекомендуется работать с материалом и при сильной жаре – более 30 градусов тепла.

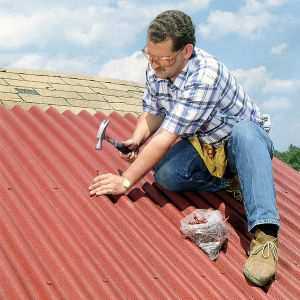

Крепится ондулин к обрешетке специальными гвоздями. Для крепления разработана особая схема: в нижний ряд забивается 20 гвоздей, забивать нужно в каждую волну, причем так, чтобы шляпка слегка (но не более, чем слегка) была утоплена в материал. Оставшиеся 10 гвоздей забивают в среднюю и верхнюю часть листа, по 5 штук, располагая их через волну в шахматном порядке.

Совет! Правильное расположение гвоздей при креплении ондулина – это гарантийное требование. Если оно не будет выполнено, то претензии по качеству материала приняты не будут.

Перед началом монтажа следует выяснить климатические условия местности, в частности, направление, в котором чаще всего дует ветер. Начинать монтаж ондулина необходимо с нижнего края ската с подветренной стороны здания.

Перед установкой первого ряда ондулина необходимо закрепить на карнизе водосточный желоб. Листы устанавливают так, чтобы ширина свеса была 5-7 см, не более. Для того чтобы защититься от попадания мусора и насекомых на карнизе рекомендуется установить вентиляционную гребенку.
Листы в горизонтальном ряду укладывают так, чтобы образовался нахлест. На скатных крышах нахлест соответствует одной волне. Если крыша плоская, то требуется более широкий нахлест шириной в две волны.

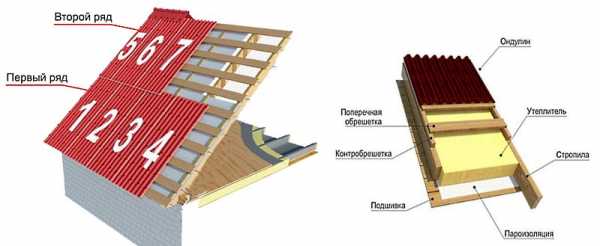

Правильная схема укладки листов не допускает совпадения стыков в рядах. Поэтому второй и все остальные четные ряды листов ондулина на кровле следует начинать с установки половины листа. Благодаря этому приему, места стыков листов в рядах будут располагаться в шахматном порядке. Укладывать второй и последующий ряд, нужно так, чтобы листы образовали нахлест. Рекомендуемая ширина, которую должен иметь нахлест в рядах, составляет 15 см.

Категорически запрещается растягивать листы ондулина перед закреплением, так как в противном случае, покрытие крыши может покоробиться или разрушиться.
Если на крыше имеются внутренние углы, то необходимо использовать ендовные элементы. Для их установки строят дополнительную сплошную обрешетку шириной по 25 см в каждую сторону от центра угла. Элементы ендовы устанавливают от карниза вверх, нахлест при установке элементов равен 15 см. Листы ондулина, прилегающие к ендове, обрезают на расстоянии 5 см от центра угла.
Для оформления фронтальных поверхностей кровли используют специальный элемент — щипец, а на верхней части крыши для покрытия коньков применяют коньковые элементы. При устройстве коньков, элементы устанавливают так, чтобы они образовывали нахлест шириной 10 см. Для оформления примыкания кровли к вертикальным элементам (например, к трубе), используется покрывающий фартук. Все места примыканий покрываются изолирующей лентой Ондулфлеш.

Если в процессе работы или позже необходимо будет ходить по уложенным листам ондулина, нужно двигаться так, чтобы нагрузка приходилась только на гребни волны. То есть, наступать нужно только на выступающие части листа, избегая попадания ноги в выемки.
В том случае, если в процессе эксплуатации кровли потребуется подняться на крышу, покрытую ондулином, стоит выбирать для этого дни с умеренной температурой. В морозные дни или на сильной жаре по ондулину лучше не ходить, так как это может привести к деформации или разрушению покрытия.

Итак, монтаж листов ондулина при ремонте или строительстве крыши достаточно прост, однако при выполнении работы нужно выполнять ряд правил. Начинающим мастерам рекомендуется посмотреть видео инструкции, в которых подробно показаны все моменты монтажа.

okrovlenadom.ru

Кровля из ондулина: пошаговая инструкция по монтажу

Родиной такого популярного кровельного материала, как ондулин, является Франция.
Местные инженеры изобрели его еще в сороковые годы 20 века.

Материал очень быстро стал популярным в других странах.
И совсем недавно он попал в нашу страну.
Еще и двадцати лет не прошло, как его стали использовать у нас.
Его технические и эксплуатационные характеристики настолько хороши, что материал очень быстро превратился в один из самых популярных для финишной отделки кровли.

Технические характеристики, достоинства и недостатки

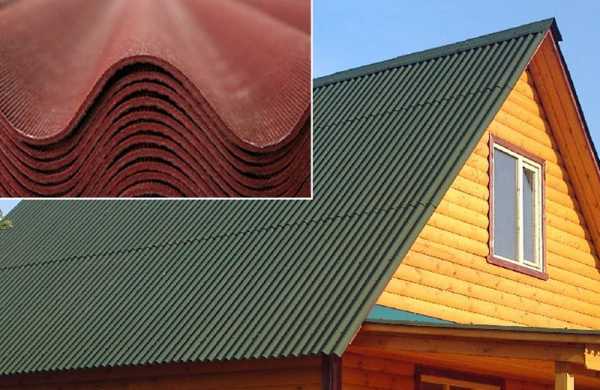

Ондулин является листовым кровельным материалом.
Размер листа 200 х 95 см.
Гофра имеет высоту 36 мм.
Полезная площадь листа составляет 1,6 квадратных метров.
Ведь при монтаже кровельный материал укладывается с нахлестом.
И этот момент очень важен!
При расчете требуемого количества материала обязательно следует учитывать нахлест.
Весит лист ондулина всего 6 кг.
Что ровно в четыре раза меньше, чем весит асбестовый шифер.
Именно небольшой вес этого кровельного материала является при выборе кровельного материала одним из определяющих факторов.
Легкий материал очень просто монтировать.
А поднять на кровлю лист ондулина легко может один человек.
Состоит ондулин из:

волокон целлюлозы;
минерального наполнителя;
пропитки из полимерной смолы;
битума, для очистки которого используется особая технология;
экологически чистых пигментов.

Свою прочность материал получает благодаря тому, что пропитка основы листа производится при очень большом давлении.

Достоинства

Долговечность. Если при монтаже не была нарушена технология, то срок службы материала составляет 25 лет. Гарантия производителя при этом составляет 15 лет.В европейских странах до сих пор успешно эксплуатируются ондулиновые крыши, которые были устроены еще 50 лет назад.
Экологическая чистота. Для изготовления листов материала используются экологически чистые натуральные материалы.В большинстве южных стран, где летом проблемы с водой, с крыш из ондулина собирают дождевую воду.
Прочность и выносливость. Материал очень легко выдерживает массу снежного покрова.Однако следует знать о том, что когда температура опускается очень низко, ондулин становится хрупким.
Небольшой вес. Как уже говорилось, лист ондулина весит всего 6 кг.Транспортировать, поднимать на крышу и монтировать его очень просто.

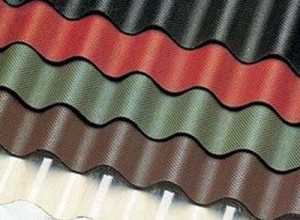

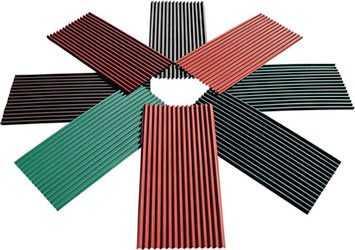

Разнообразие цветовых решений. Для окраски используются пигменты исключительно на натуральной основе.А натуральные красители отличаются природными оттенками цвета и долговечностью. Очень просто подобрать материал нужного вам цвета и оттенка.
Хорошая тепло – и влагоизоляция. Ондулин не только надежно защищает чердачное помещение дома от попадания туда влаги, пыли и уличного шума, но также эффективно препятствует выходу на улицу тепла.

Говоря о недостатках ондулина, следует отметить его низкую огнестойкость.

Хотя материал специально обрабатывают и вводят в его состав специальные присадки, делающие ондулин плохо горящим, он все равно воспламеняется, когда температура достигает 250 — 300 градусов.
Про то, что на морозе ондулин становится хрупким, уже говорилось.
Но такую проблему можно решить очень просто: доски обрешетки набиваются с меньшим шагом.
Устойчивость к перепадам температур у материала невысока.
При высоких температурах летом происходит размягчение листов.
А на морозе материал становится хрупким.
Также в летнюю жару от ондулиновой кровли исходит запах битума.

Технология монтажа

Ондулин обычно устанавливают на мансардные или чердачные кровли, у которых шаг обрешетки составляет 450 мм.
Небольшой вес материала дает возможность выполнять его установку самостоятельно с соблюдением технологии монтажа.
Для монтажа ондулина не требуется специальная подготовка.
Необходимо соблюдать определенные правила:

если у крыши угол наклона от 5 до 10 градусов, то обрешетка устанавливается сплошная. Для этого используют обработанные доски или фанеру.При этом концевой нахлест должен равняться 300 мм. А нахлест боковой — две волны;
если угол наклона скатов кровли находится в диапазоне 10 — 15 градусов, то набивают доски обрешетки с шагом 450 мм. Нахлест на концах составляет в таком случае 200 мм, а нахлест боковой составляет одну волну;
если угол наклона составляет больше 15 градусов, то обрешетка может быть выполнена по осям с шагом 600 мм. Величина концевого нахлеста в таком случае составляет 170 мм, а боковой нахлест равняется одной волне.

Еще о расчете количества кровельного материала на крышу дома.
О том, сколько гвоздей надо потратить на лист ондулина, читать по ссылке. Также о том, как забивать гвозди в ондулин.
Видео о монтаже ондулина смотреть здесь. Технические характеристики материала, подготовка стропильной системы и как отличить настоящий ондулин от подделки.

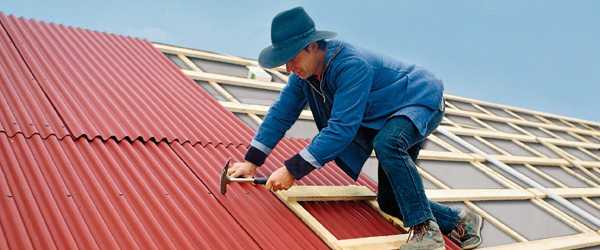

Монтируется ондулин в таком порядке:

Бруски обрешетки к стропилам прибиваются по осям. Прибиваются с шагом, зависящим от угла наклона скатов.
Укладывать листы ондулина начинают от края ската в направлении дуновения преобладающих ветров. Крепление второго ряда начинается с половины первого листа предыдущего ряда.То есть, делается смещение на половину листа.

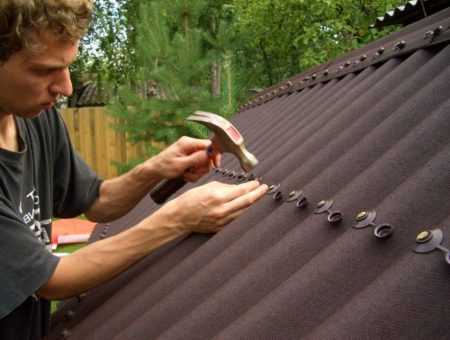

Крепится лист ондулина к доскам обрешетки при помощи специальных гвоздей. Такие гвозди, как правило, имеют шляпку из поливинилхлорида или полипропилена.

Гвозди забивают в глубине волны на конце листа. Также забивают гвозди с каждой стороны на нахлестах.Крепление производится через волну к промежуточным брускам обрешетки.
Прибивание гвоздей производится с двух сторон. Также лист прибивают в середине через волну.На один лист расходуется всего 20 гвоздей. Если вы раньше никогда не прибивали ондулин, то следует использовать шнур для строгого выравнивания ряда гвоздей.
Как и еврошифер, элементы конька крепятся на скате, который расположен напротив направления ветра. Крепят коньковый элемент также гвоздями к брускам обрешетки внутри волн листов ондулина.

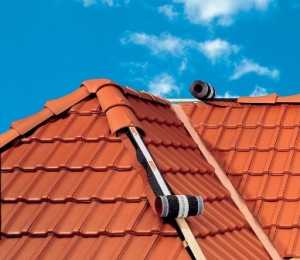

Для устройства ендов используется специальный материал для крыш из ондулина. Вначале устанавливается дополнительная обрешетка, на которую укладывают материал для оформления ендовы.
Для оформления щипца используются специальный щипцовый элемент, которых достаточно много в ассортименте. Если же такой элемент отсутствует, то можно загнуть крайнюю часть ондулинового листа и прибить гвоздями к щипцовой доске.
Ребра жесткости крыши также оформляют с использованием щипцовых элементов.
Если боковой стык кровли примыкает к вертикальной стене, то это место оформляется при помощи ендовы, которую изготавливают из ондулина. В месте стыка обязательно дополнительно прокладывают изоляцию.
В тех местах, где производится стык кровли и вертикальной стены, используют фартук, который также изготавливают из ондулина. Стык дополнительно герметизируют, чтобы избежать попадания влаги внутрь.Для крепления фартука используют гвозди.
Если требуется ликвидировать просвет между карнизом и листами ондулина, то используется специальный наполнитель. Если не предусмотрена вентиляция чердачного помещения, то можно обойтись без наполнителя.
Для того чтобы гидроизоляция карниза была качественной, применяют универсальный карнизный короб.
Если требуется на кровле устроить выход вентиляционного канала, то используются специальные трубы, специально изготавливаемые для крыш из ондулина. Крепится такая труба при помощи гвоздей на каждой волне.Верхнюю часть укладывают внахлест поверх основания.
Если стропильная система крыши и обрешетка изготовлены из металла, то для крепления используют саморезы. Вначале при помощи дрели изготавливается отверстие, куда затем закручивается саморез.
Для гидроизоляции стыков между листами ондулина используется самоклеящаяся лента Ондуфреш, разработанная специально для этого материала. Лента очень эффективна также для гидроизоляции мест, где с кровлей соединяются кровельные окна, для придания законченного вида месту стыка ендовы с кровлей, для гидроизоляции карнизов.
В качестве надежного пароизолятора используют специальный подкладочный материал Ондутис R70.

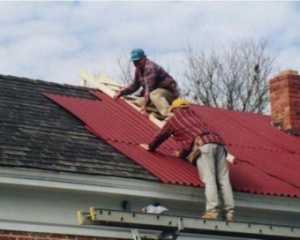

Монтаж на рубероид

Очень часто застройщики, намучавшись с крышами из рубероида, принимают решение сделать кровлю из другого материала.
И очень часто выбирают ондулин.
И это верно!
Поскольку для монтажа листов ондулина от вас не потребуется снимать слой рубероида.
Прежде, чем приступить к обустройству крыши, следует очистить крышу от мусора.
Затем рубероид следует внимательно осмотреть.
Если есть места, где материал отошел от основы, то его следует удалить.
Пользы от него никакой.
Все образовавшиеся пузыри следует вскрыть, а вздувшийся рубероид удалить.
По нижнему срезу ската и торцу рубероид необходимо подрезать.
Кровлю максимально очистить.
Обычно на крыше с рубероидом точно так же, как при традиционном способе, устраивают обрешетку.
И монтируют листы материала точно так же, как описано выше.
Каких либо принципиальных отличий при монтаже ондулина на рубероид нет.
Видео о монтаже новой кровли поверх старой.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Ондулин: инструкция по монтажу

Еврошифер, его еще называют ондулин, весьма популярный в последнее время кровельный материал. В его основе лежит целлюлоза и битум с различными добавками. Само название «ондулин» материал получил от имени компании, которая его производит Onduline International. Основополагающим факторам выбора данного кровельного материала является его приемлемая стоимость, которая значительно ниже популярных кровельных материалов из обычной и гибкой металлочерепицы, если, конечно, не учитывать, давно известный каждому асбестоцементный шифер (советую прочитать статью — что лучше ондулин или металлочерепица).

Среди недостатков можно отметить его горючесть, а при нарушении правил монтажа и вовсе небольшой срок службы. Однако оценивая данный материал с позиции «цена – качество», то данный материал является весьма неплохим выбором. Кстати, более дорогие кровельные материалы при всех их достоинствах тоже имеют ряд недостатков. К примеру, та же металлочерепица весьма шумная при сильных дождях.

Если все же ваш выбор пал на еврошифер, то в первую очередь перед его монтажом позаботьтесь о том, чтобы досконально изучить прилагаемую производителем инструкцию по монтажу. Если следовать приведенным правилам, то монтаж ондулина довольно-таки прост. Сами листы данного кровельного материала весьма легкие и производить монтаж под силу одному человеку, но наличие помощника совсем не помешает. Но самое главное это то, что правильная укладка ондулина обеспечит долговечность кровельному покрытию и сохранит гарантийные обязательства производителя – 15 лет. Любые нарушения указанных правил могут привести к скорой порче материала, а так же отказу производителем от гарантии. Поэтому будьте предельно внимательны и аккуратны.

Монтаж ондулина своими руками — пошаговая инструкция.

Итак, приступим. Ондулин крепится непосредственно на обрешетку кровли. Поэтому перед его монтажом позаботьтесь о том, что бы обрешетка соответствовала предъявляемым к ней требованиям.

Шаг 1 — обрешетка.

Обрешетка должна быть выполнена деревянным брусом сечением 40х60 мм, при этом ее шаг зависит от угла наклона крыши. При угле наклона кровли до 10° обрешетка должна быть сплошной. В данной ситуации, возможно, использование листов OSB либо фанеры. При угле наклона 10-15° — шаг обрешетки не должен превышать более 450 мм, а при углах свыше 15° — 610 мм.

Небольшой совет.

Приступая непосредственно к монтажу, помните, что укладка ондулина не допускается при отрицательных температурах воздуха, которые ниже -5°С. При этом, работая при отрицательных температурах, от 0°С до -5°С, проявляйте особую осторожность, как при работе с самим материалом, так и на собственную безопасность, ведь элементы кровли могут быть обледенелыми. Также не рекомендуется, однако не запрещается, укладка данного кровельного материла при температуре воздуха выше +30°С. К последнему совету настоятельно рекомендую прислушаться, так как при высоких температурах данный материал за счет битумной составляющей приобретет излишнюю гибкость, что осложнит непосредственно сам монтаж в данных, и без того непростых, температурных условиях.

Шаг 2 — непосредственно монтаж ондулина (еврошифера).

Укладку ондулина необходимо начинать снизу вверх, слева направо. При этом Второй ряд должен начинаться не с целого листа, а из его половины. У вас должен получиться шахматный порядок, который обеспечит более надежное крепление всей конструкции в целом, а также позволит избежать протекания кровли.

Величина бокового и верхнего нахлестов листов тоже зависит от угла наклона самой кровли. При углах до 10° нахлест на концах листа должен составлять 300 мм., по бокам – две волны. При углах от 10°-15° эти параметры должны составлять 200 мм на концах листа и одна волна с боков, а при угле кровли свыше 15° — 170 мм и одна волна с боку.

Крепление ондулина.

Крепление непосредственно каждого листа осуществляется специальными кровельными гвоздями, которые можно приобрести там же, где и ондулин, со специальной шляпкой в выбранный цвет.

На один лист материала необходимо 20 гвоздей, которыми лист крепится в три ряда. Нижний ряд прибивается в каждую из 10 восходящих волн, а два последующих ряда прибиваются в шахматном порядке. Начинать необходимо с нижнего левого гвоздя, далее прибиваем нижний крайний правый, а после — крайний левый гвоздь верхнего ряда. Далее, слева направо пробивается полностью нижний ряд, а после в шахматном порядке, также слева направо, средний и верхний ряды. Отхождение от данного правила чревато разрушением кровли при сильных ветрах. Контроль линейности ряда гвоздей можно производить по натянутой между первым и последним гвоздем нитке.

Обустройства конька и фартука.

Производителем помимо непосредственно самих кровельных листов предусмотрены материалы из того же материала для обустройства конька кровли, ендов и фартука.

О приобретении необходимого количества таких элементов у вашего поставщика, позаботьтесь заблаговременно. Помимо этого, обратите внимание на специальную самоклеящуюся изолирующую ленту Ондуфлеш. С ее помощью можно изолировать стыки кровли с выходящими элементами вентиляции, мансардными окнами, а так же в иных местах, где необходима дополнительная изоляция от протекания. Особенно обратите на это внимание, если для укладки кровельного материала вы используете наемных работников.

Кстати, добавлю пару слов про наемный труд. Заранее позаботьтесь о том, чтобы приглашенная вами бригада строителей была проинструктирована о порядке монтажа кровли из ондулина. Ондулин очень просто можно повредить при нарушении элементарных требований по его монтажу. Так что не позволяете строителям без надобности ходить по уже уложенным листам, а даже если это необходимо, то ступать можно лишь на гребни волны, но никак не между ними.

Также имейте в виду, что инструкция укладки листов данного кровельного материала не позволяет производить его растяжку, которой он, кстати, неплохо поддается, подобно гармошке. Поэтому с самого начала соблюдаете линейность монтажа, чтобы не было впоследствии желания подтянуть кромку криво закрепленного листа. Как говорится: «Семь раз отмерь….» ну, а что дальше, вы в курсе.

В заключении же хотелось бы еще раз призвать вас следовать инструкции производителя по монтажу ондулина, и тогда ваша кровля будет радовать вас и ваших близких на протяжении долгих лет.

Видео.

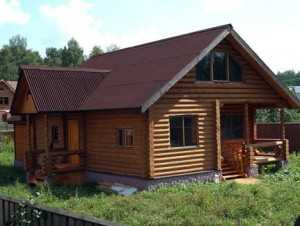

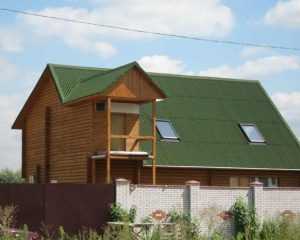

Ондулиновая крыша деревянного дома

Кровля из этого материала не требует особого ухода, кроме обычного удаления чрезмерного загрязнения или засорения для исключения порчи покрытия. Дополнительным уходом можно назвать то, что через несколько лет ондулин может поблекнуть и тогда для возвращения прежнего вида можно нанести распылителем специальную краску.
Монтаж кровли из этого материала требует соблюдение всех технологических особенностей, которые отражены в специальной инструкции. Чтобы кровля в дальнейшем служила вам долго, необходимо тщательное соблюдение этой инструкции.

Этапы монтажа кровли из ондулина

Ондулин можно устанавливать на любые виды кровли. Стандартный шаг обрешетки при обустройстве кровли из этого материала составляет 450 мм, однако следует учитывать и уклон крыши, в некоторых случаях может потребоваться и сплошная обрешетка.

В связи с тем, что лист ондулина легче шифера примерно в 4 раза, он весит, имея размер 2*0,94 м всего лишь 6 кг, да и хрупкость ондулина гораздо меньше, нежели у шифера, его достаточно просто устанавливать даже не прибегая к услугам профессиональных кровельщиков. Однако следует изучить нижеприведенную инструкцию для обустройства кровли. Для обустройства соединений и различных элементов крыши используются элементы, которые производятся компанией, производящей ондулин, как раз для этих целей. К таким элементам стоит отнести конек, щипец, ендовы, вентиляционные трубы и другие элементы. Использование этих элементов позволяет произвести выполнение кровельных работ с высоким качеством и эстетичностью.

При обустройстве кровли на крыше, угол наклона которой составляет 5-10 градусов, в обязательном порядке следует изготовить сплошную обрешетку, которая может быть выполнена из фанеры или досок. При этом стоит учитывать при расчете материала при покупке, что концевой нахлест должен составлять 300 мм, боковой же захватывать две волны шиферного листа.
Если же крыша имеет наклон 10-15 градусов, то обрешетку для устройства кровли делают, соблюдая шаг в 450 мм. Сам шаг следует рассчитывать по центральным осям досок, из которых выполняется обрешетка. В этом случае концевой нахлест имеет размер 200 мм, боковой же нахлест захватывает одну волну ондулинового шифера.
Тогда, когда крыша, предназначенная для покрытия шифером из ондулина, имеет наклон более 15 градусов, интервал обрешетки следует выдерживать в размере 600 мм. В этом случае количество материала рассчитывается, исходя из размера концевого нахлеста в 170 мм, боковой нахлест осуществляется на одну волну.
Для того, чтобы расположение брусков соответствовало технологии, их закрепляют на стропилах с учетом расстояния между центральными осями досок. Для удобства разметки а строго параллельном отношении к карнизу желательно использование заранее изготовленного деревянного шаблона, имеющего точные размеры.
Этапы монтажа кровли из ондулина
Для того, чтобы аккуратно выполнить разметку волнистой поверхности шиферного листа, применяют обрезок листа, используя цветной карандаш, отличающийся от колора самого листа.
Для разрезания листа ондулина используют ножовку, применяемую при распиливании древесины. Чтобы полотнище не застревало в материале, следует его смазать слегка маслом. Трудозатраты уменьшаются, если применить в этом процессе электрическую пилу.
В самом начале работ по креплению листов ондулина следует учесть направление ветра, преобладающее в данной местности. Первые листы крепят на скате крыши, который находится на противоположной стороне этого направления ветра. Второй ряд следует начать с половины листа, в этом случае и укладку шифера производить гораздо удобнее, и расход материала будет снижен, так как нахлест бокового стыка будет состоять из трех листов, а не из четырех.

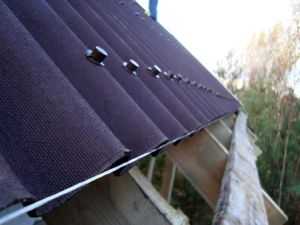

Крепление шифера из ондулина производят гвоздями, которые вбивают на самом конце листа, в глубине волны и на нахлестах. Их крепление производят на промежуточные бруски, при этом следует пропустить одну волну шифера. Расход гвоздей составляет 20 штук на каждый лист.

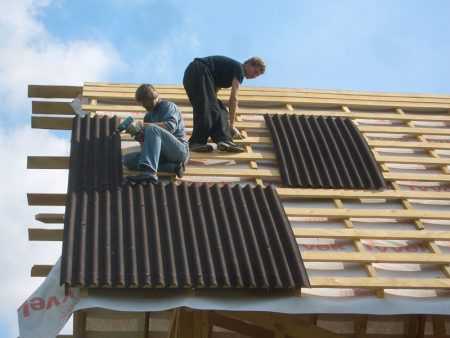

Фото инструкция по монтажу ондулина своими руками
Чтобы направление листов шифера было как можно более точным, следует применить веревку, натянутую по брусу обрешетки. Это поможет сократить и время на выполнение работы.
Когда вы перешли к креплению конька крыши, то его надо начинать крепить так же, как и сам шифер, на кровельном скате, который расположен напротив основного направления ветра. Его следует крепить по внутренним частям волн к дополнительным брускам обрешетки.
В оформлении ендов используются специальные элементы, изготовленные из ондулина, при этом следует также сделать дополнительную обрешетку. Точно также оформляется и щипец, с использованием специальных элементов. Но щипец можно оформить и простым загибом и креплением гвоздями крайней части листа ондулина на щипковой доске. Однако этот способ применим только тогда, когда температура воздуха имеет плюсовое значение.
Когда приступают к оформлению ребер крыши, в работе используются или коньковые, или щипцовые элементы.
К оформлению стыка кровли и вертикальной стены следует подходить с особой ответственностью. Если выполнить работы, отступая от технологии, возможно проникновение внутрь выполненного стыка влаги. Во избежание этого следует покрыть место стыка фартуком из ондулина. Кроме этого, место непосредственного примыкания необходимо проложить гидроизоляцией и закрепить фартук гвоздями.

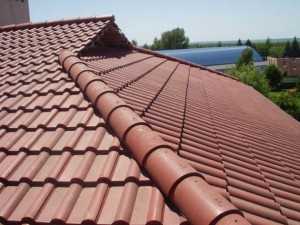

Коньковые элементы кровельного покрытия
Для обеспечения вентиляции применяется кровельный вентилятор, который монтируется по каждой волне, имеющей сопряжение с листами.
для обеспечения выхода на поверхность кровли, а также для обеспечения чердачного помещения дневным светом необходимо установить кровельное окно. Оно также крепится гвоздями, верхнюю же часть оформляют листом ефрошифера с нахлестом для предотвращения заливания от дождевых потоков.
Если необходима дополнительная ликвидация образовавшихся просветов между коньком и листами ондулина, то следует применить специальный наполнитель.
Для улучшения гидроизоляции карниза кровли применяется карнизный короб. При этом следует учесть, что 70 мм является максимальным размером для счеса листа на карнизе.

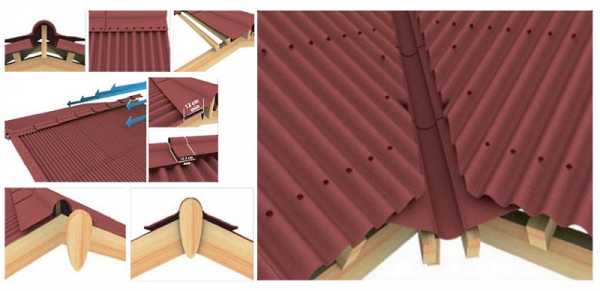

Фото устройство чипцов, стыков и торцов крыши
Каналы вентиляции обустраивают при помощи вентиляционных труб, который выпускаются фирмой, производящей ондулин. Они крепятся гвоздями на каждой волне основания, верхняя же часть имеет укладку поверх основания методом «внахлест».
Чтобы насекомые и птицы не имели возможности попадания в просвет между листами, устанавливается вентиляционная гребенка. Она крепится гвоздями на карнизе под листом.
Если вы решили выполнить обрешетку из металла, то для крепления следует применить саморезы. В этом случае требуется особая внимательность, чтобы избежать излишнего затягивания саморезов и возможного повреждения вследствие этого листов ондулина.
Для гидроизоляции стыков кровли, мест соединения кровли с кровельными окнами, придания ендове законченного вида, защиты карнизов применяется самоклеющаяся лента Ондуфлеш. Эта лента также выпускается компанией, производящей ондулин, и имеет специальные технологические характеристики, рассчитанные на применение при работе именно с этим материалом.
При необходимости можно установить и пароизолирующий слой. Для его выполнения используется подкладочный материал Ондутис R70.

Стоимость монтажа кровли из ондулина

установка кровельного окна

Материалы, аналогичные ондулину

Такой популярный и качественный материал, как ондулин не мог не получить по прошествии времени аналогов, производимыми разными фирмами. Основными аналогами ондулина являются такие кровельные покрытия, как Ондура (Ondura), Нулин (Nuline), Битувель (Bituwell), Аквалайн (Aqualine). Все они несколько различаются по цветовой гамме, однако при этом они имеют аналогичные характеристики по основным свойствам. Обустройство кровли идентично ондулину. Но все эти сходства только кажущиеся. Поэтому особенно важным является умение различать ондулин и его подделки. Чтобы быть уверенным, что вы приобретаете именно качественный материал, каким является ондулин, необходимо знать несколько его особых внешних отличий.

Оборотная сторона ондулина имеет рифленую сетку черного цвета.
Ондулин имеет количество волн, равное 10.
Высота волны составляет ровно 38 мм
Поверхность с внешней стороны имеет ярко выраженную шерховатость, которая напоминает наклеенную марлю.
Ондулин имеет насыщенный матовый цвет
На всех листах есть печать с кодом завода, которая расположена на крайней волне
все аксессуары имеют маркировку «Ондулин»

При совершении покупки вам должны предоставить сертификат, имеющий брендовое имя Onduline. К самой покупке вам обязаны выдать инструкцию по обустройству кровли из ондулина и гарантийный талон сроком на 15 лет.

Видео инструкция:

Как различить качественный ондулин от подделки?

Некоторые продавцы под маркой Ондулин продают материалы других производителей или аналоги, не имеющие качеств ондулина. Как отличить оригинальный продукт?

На оборотной стороне ондулина имеется рифленая сетка черного цвета
Определенное количество волн, их должно быть ровно 10
Высота одной волны составляет 3,8см
Внешняя сторона поверхности шершавая со структурой напоминающей марлевый бинт
Цвет матовый, насыщенный
На своей крайней волне лист ондулина имеет печать с кодом завода
На аксессуарах есть маркировка «Ондулин».

Имеется сертификат с брендовым названием Onduline, а также к продукции прилагается инструкция и гарантийный талон на 15 лет.

profibrus.ru

видео, цвета, нужна ли гидроизоляция, текстура

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Для того, чтобы самостоятельно обустроить кровлю, вам может понадобиться освоить такую технологическую операцию как монтаж ондулина – видео инструкции, которые вы найдете в интернете, дадут возможность разобраться в нюансах, но чтобы понять общую схему, вам все же придется ознакомиться и с теорией.

Итак, что же представляет собой такой кровельный материал как ондулин?

Что такое ондулин?

Ондулин – это своего рода битумный шифер. Данный кровельный материал представляет собой профилированные листы из высококачественной высокопрочной органической основы, пропитанной битумом.

Пропитка производится при высокой температуре (+120-140⁰С) и под высоким давлением – такие условия обеспечивают высокую прочность получаемого материала, а также – его полную водонепроницаемость.

Основные компоненты ондулина:

Основа из целлюлозных волокон
Минеральный наполнитель
Термоупрочняющие смолы
Минеральные красители (пигменты)

В зависимости от того, какая структура основы используется для той или иной марки кровельного покрытия, формируется и уникальная текстура — ондулин отличается от других кровельных материалов узнаваемой «матерчатой» поверхностью.

Преимущества ондулина

Ондулин — крайне водостойкий материал

Ондулин – достаточно популярный кровельный материал как в Европе (где, собственно, и был выведен на массовый рынок), так и в нашей стране.

Такая популярность обусловлена в первую очередь высокими эксплуатационными характеристиками ондулина:

Низкий уровень водопоглощения – пропитанная битумным составом основа ондулина является абсолютно водонепроницаемой, и не впитывает влагу даже при условии длительного пребывания в смоченном состоянии.

Устойчивость к перепадам температур — ондулин одинаково хорошо переносит как жару, так и холод, а также – отличается стойкостью к быстрым изменениям температуры, при этом – не растрескивается.
Биологическая и химическая инертность — несмотря на то, что в основе ондулина часто лежат органические материалы (целлюлозное волокно), сам ондулин устойчив к воздействию бактерий, микроорганизмов и грибков. Также ондулин не повреждается при воздействии на него кислот и щелочей.
Маслостойкость – ондулин не разрушается даже в том случае, если на него попадают минеральные масла или дизельное топливо. Это делает ондулин материалом, подходящим для покрытия промышленных зданий.
Устойчивость к ультрафиолету — цвета ондулина не выгорают под воздействием солнечных лучей.
Небольшая масса – благодаря использованию в составе органических материалов ондулин обладает значительно меньшей (как минимум – по сравнению с шифером) массой. Использование ондулина в качестве кровельного материала существенно снижает нагрузку на каркас кровли.

Данный перечень выгод от использования ондулина объясняет, почему ондулин все чаще используется для обустройства крыш в частном строительстве.

Монтаж ондулина

Монтаж ондулина на обрешетку

После того как все приготовления закончены, можно переходить непосредственно к укладке ондулина:

При монтаже ондулина листы кровельного материала укладываем вразбежку – таким образом, чтобы стыки одного горизонтального ряда приходились напротив середин целых листов соседнего ряда.
Что касается нахлеста, с которым укладывается ондулин — видео инструкция рекомендует для скатов до 10 градусов боковой нахлест делать в 2 волны, а вертикальный — около 30 см. при уклоне до 15 градусов боковой нахлест – одна волна, а вертикальный — 20 см. Для соблюдения вертикального нахлеста на листы ондулина можно нанести метки маркером или цветным карандашом.
При закреплении ондулина нижнюю часть крепим в каждой волне, а верхнюю – по 5 гвоздей в верхнюю и среднюю часть с обязательным чередованием.

Обратите внимание! Если ондулин монтируется на металлическую обрешетку, то для его крепления вместо гвоздей используем специальные саморезы. Для ускорения работы монтируем ондулин, применяя шуруповерт со специальной насадкой.

Как рекомендует видео ондулин на коньковой части крепится с обязательным нахлестом минимум в 10-12см. Гвозди при этом вбиваем в каждую волну, причем так, чтобы они попадали в брусья обрешетки.

Завершаем монтаж андулиновой кровли установкой ветровых и карнизных планок, защищающих листы кровельного материала от ветровых нагрузок.

По данной технологии можно обустроить вполне надежную и качественную ондулиновую кровлю. А если вы потратите время и изучите все рекомендации, изложенные в видео — монтаж ондулина точно не доставит вам никаких забот!

krovlyakryshi.ru

Ондулин — монтаж кровли и пошаговая инструкция по укладке в картинках

Ондулин является легким и прочным материалом, для покрытия крыш. Он представляет собой волнистые листы, с высокой степенью устойчивости к воздействию различных разрушающих природных явлений.

Установка кровли из ондулина не займет у вас много усилий и времени. Таким покрытием можно выложить не только коттедж или дом, но и баню с беседкой, а также различные хозяйственные постройки.

Существенное преимущество по сравнению с другими материалами – возможность установки покрытия прямо по старой кровле. Таким образом, вы сможете сократить затраты на ремонтные работы.

Процедура укладки достаточно проста. Перед началом монтажа, стоит внимательно изучить заявленные рекомендации производителей. Далее мы рассмотрим вопросы, часто возникающие у тех, кто впервые использует ондулин: Как можно разрезать ондулин? Необходима ли пароизоляция и гидроизоляция? Как сделать кровельный пирог?

Ниже вы найдете иллюстрированную инструкцию, по шагам описывающую правильный монтаж.

Монтаж кровли (видео)

Процесс монтажа обычно подробно описывается в инструкции, которая идет в комплекте с кровельным материалом.

Эта инструкция также используется в качестве гарантийного талона поставщика и производителя.

Основное условие производителя для гарантии – соблюдение всех требований и условий, которые были указаны как правила при монтаже.

При этом стоит обратить внимание на то, что гарантии может быть подвержен лишь тот ондулин, условия, установки которого были полностью соблюдены в соответствии со всеми рекомендациями.

Перед установкой кровли из ондулина своими руками или с помощью бригады профессиональных работников, обязательно учтите все нижеизложенные особенности.

Основные правила укладки

При укладке ондулина, ставьте ногу только на выпуклые части материала – не стоит наступать на борозды между выпуклыми частями.
Монтаж может быть выполнен только при положительных температурах. При работе с покрытием при отрицательных, до -5°C, температурах, установка должна выполняться с большой осторожностью. При температуре ниже чем -5°C, любые работы с ондулином строго запрещены. Кроме того, при очень высоких температурах (более 30°C), установка ондулиновых покрытий также не желательна.
Крепить ондулин к обрешетке стоит при помощи особых кровельных гвоздей. По технологии установки, на один лист материала тратиться ровно 20 гвоздей. Это требование является гарантийным, и если не соблюдать его, ваше покрытие может попросту слететь или разрушиться под воздействием ветра. Именно поэтому стоит четко контролировать процесс укладки, а если вы наняли для этой цели строителей, убедитесь, что они ознакомлены со всеми правилами укладки.
Обрешетка, имитирующая ондулин, сделана из деревянных брусков размеров 4 на 6 см. Размер шага обрешетки зависит от степени уклона кровли:

до 10° — сплошное покрытие из доски;
от 10 до 15° — шаг не более чем в 450 мм;
более 15° — шаг до 610 мм.

Техника монтажа не позволяет делать нахлесты из четырех листов материала в одном углу. Такой способ настила материала может привести к деформации краев материала.
Сама по себе работа с ондулином не очень сложна. Ключевые особенности этого материала – небольшой вес и гибкость. Пользуясь этим, некоторые строители дотягивают кромку криво закрепленного листа до конца. Поначалу такой лист выглядит вполне ровно, однако через определенное время вся кровля может пойти волнами. Как же правильно укладывать ондулин? При крепеже листов, стоит следить за линейностью горизонтальных и вертикальных соединений листов материала по всей поверхности крыши. При укладке не допускайте растягивания листов. Перед фиксацией гвоздями убедитесь, что листы лежат ровно.
Всю последовательность установки крыши из ондулина вы можете найти в нижеизложенной инструкции. Если выполнить свес слишком длинным, то это заставит его прогнуться, а если коротким – под него забьются осадки и мусор. Если неправильно рассчитать размер шага обрешетки, то весь монтаж, скорее всего, провалится – тут не обойтись без ремонта. Ремонтировать покрытие довольно сложно. Практически невозможно убрать поврежденный лист, не нарушив его целостности.
Перед началом установки покрытия тщательно изучите прилагающуюся к материалу инструкцию. Ведь от качества покрытия крыши будет зависеть долговечность крыши вместе с 15-летней гарантией.

Пошаговая инструкция по укладке в картинках

	Как монтировать ондулин при разных уклонах крыши? Основное требование для покрытия – шаг обрешетки и величина нахлестов. Если угол наклона кровли составляет:от 5° до 10° – то перед тем, как ложить ондулин, выполняется сплошная обрешетка из обрезных досок, фанеры или плиты OSB. Нахлест на концах листа – 300 мм, боковой – на две волны.
	от 10° до 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 450 мм. Нахлест на концах листа – 200 мм, боковой – одна волна.
	От 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 610 мм. Нахлест на концах листа – 170 мм, боковой – одна волна.
	Брусья обрешетки прибиваются к стропилам на необходимом межосевом расстоянии друг от друга. Для выдерживания параллельности обрешетки рекомендуется использовать деревянный кондуктор (кусок бруска заданной длины).
	При разметке ондулина способ укладки не имеет значения. Главное – аккуратность разметки волнистой поверхности. Для этого можно применить обрезок листа и цветной карандаш (но не маркер!)
	Лучше всего разрезать листы ножовкой по дереву с небольшим зубом, смазывая полотно маслом для исключения застревания инструмента. Допускается также применение циркулярных или сабельных электропил.
	Один лист имеет массу около 6 кг. В результате подъем и укладка листов – под силу даже одному человеку.
	Укладку листов следует начинать с края кровли, находящегося с противоположной стороны преобладающих ветров. Второй ряд начинается с ½ листа, чтобы на углу создать нахлест в три, а не в четыре листа. Этот способ значительно облегчает укладку.
	Прибивать листы нужно в каждой волне на концах листов, в концевом нахлесте и по обеим краям боковых нахлестов. Для одного листа потребуется 20 гвоздей. Схема их расположения – приведена на рисунке №9
	Чтобы провести крепеж точно по осевой линии бруса обрешетки потребуется натянутая веревка.
	Для установки ендов используются специальные элементы. Для их установки потребуется дополнительная обрешетка.
	Крепление коньковых элементов начинается с подветренной стороны с нахлестом не менее 125 мм. Гвозди необходимо вбивать в каждую волну стыкующегося с коньком листа в дополнительные брусья обрешетки.
	Боковой стык крыши с вертикальной стеной оформляется посредством ендовы, гидроизоляция которой должна быть выполнена с особой тщательностью силиконовым герметиком.
	Щипец можно также оформить способом, который указан на рисунке №14. Т.е. загнуть и закрепить край листа ондулина к щипцовой доске. Но возможен этот метод только при плюсовой температуре (выше 15°С).
	Для правильного устройства ребра крыши необходимо применение щипцового или конькового элемента.
	На торцевых стыках кровли с вертикальными стенами, дымовыми и вентиляционными трубами нужно использовать покрывающий фартук. Стык фартука надежно гидроизолируется силиконовым герметиком. Прибивается фартук к листу ондулина по каждой волне.
	Для оформления щипца предназначен специальный щипцовый элемент. В крайнем случае, возможно применение конькового элемента.
	Для организации выхода на поверхность кровли и освещения чердачного пространства предназначено кровельное окно. Его крепление выполняется по каждой волне. Верхний лист укладывается с нахлестом поверх основания окна.
	Для оформления выпусков вентканалов через кровлю применяется элемент «вентиляционная труба из ондулина». Ее крепление осуществляется по каждой волне. Верхний лист укладывается с нахлестом поверх основания вентиляционного элемента.
	Для устранения просветов на карнизе и между коньковыми элементами и листами покрытия используется «заполнитель каркаса». Его применение зависит от особенностей организации вентиляции каждой конкретной кровли.
	Если необходимо закрепить листы ондулина к металлической обрешетке крыши – применяют саморезы. Их вкручивают с помощью шуруповерта, оснащенного соответствующей насадкой.
	Самоклеящаяся изолирующая лента ОНДУФЛЕШ – надежная гидроизоляция стыка кровли с печной трубой.
	Ее же используют для гидроизоляции стыка кровли с кровельным окном.
	И она же используется для оформления ендов крыши.
	ОНДУФЛЕШ улучшит гидроизоляцию карниза крыши.
	И поможет выполнить надежную гидроизоляцию кровли с любыми внешними надстройками.
	Конструкция кровельного пирога из ондулина показана на рисунке 27. Рекомендованная пароизоляция под ондулин (подложка) – это высококачественная подкладочная пленка «ОНДУТИС».

profnastil-metallprofil.ru

РубрикаРазное
