Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар — это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта,

знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А),  ВВГнг-П(А) — медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода «нг» — означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS, ВВГнг-П LS — данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.

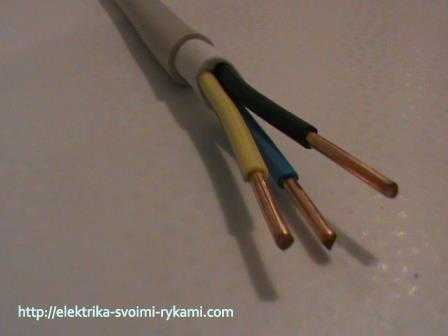

  • NYM — медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

  • РКГМ — медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен — самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

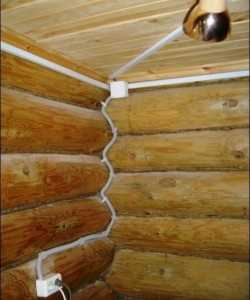

Самозатухающий кабель-канал

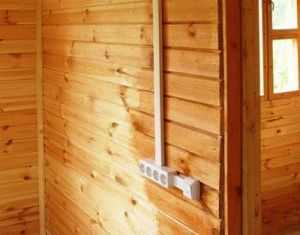

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево «сосна». При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки — жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом — жестки, одножильный и мягкий, многожильный
  • метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы — мягкий, многожильный провод

Розетки и выключатели

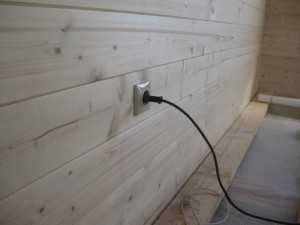

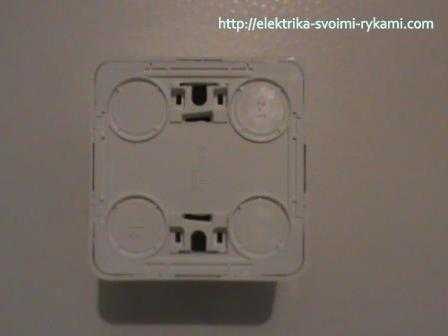

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

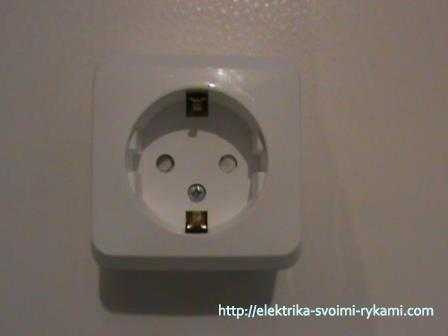

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

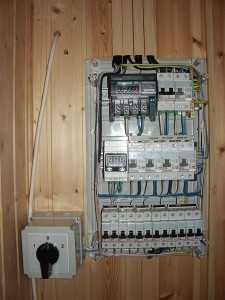

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

elektrika-svoimi-rykami.com

Электропроводка в деревянном доме: рекомендации опытных электриков

Удобства и коммуникации стали основной составляющей человеческой жизни. Такой комфорт трудно представить без электричества. Снабжение дома электрокоммуникациями не обходится без учета определенных правил. В этой статье мы подробно разберемся в вопросе, как прокладывается электропроводка в деревянном доме по схеме и требованиям.

Сегодня стали очень часто использовать для строительства частных домов именно древесину. Это выполняется не только со стороны эстетических соображений, а еще из-за натуральности сырья. Весьма трудоемким процессом в строительстве, является разводка коммуникаций, а именно электрификации жилища.

Действующие правила для разводки проводов

Обязательно соблюдайте осторожность — это требуется для любых работ с электроустановками.

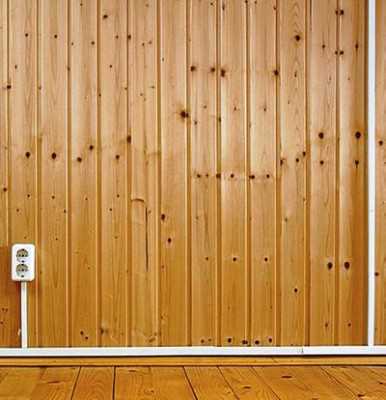

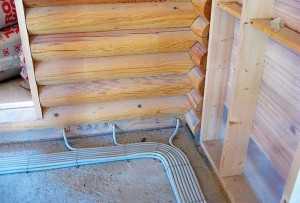

Открытая электропроводка в плинтусах

  • Первым делом, мы выбираем провода. Учитывайте то, что завод электропроводки в дом будет выполняться по воздуху, а значит, необходимо такой кабель, чтобы выдержал наружные условия среды. Идеальный вариант для подобных целей — это кабель с медными жилами и плотным изоляционным слоем;
  • занесение проводника в дом осуществляется разными способами. Если вы планируете запустить электричество к основному щитку через деревянную стену, то предварительно кабель протягивают в резиновую толстостенную оболочку — это обеспечит надежность фиксации и убережет жилье от возгорания;
  • можно воспользоваться специальным гофрированным кабелем, обладающим устойчивостью к воспламенению;
  • обязательным условием считается установка автоматических выключателей на каждую точку мощных потребителей. Практикуются и другие защитные устройства;
  • Наконец добрались до непосредственной разводки проводки по дому, как ее выполнить смотрите в нашей предыдущей статье.

    Распределильтельные коробки и кабельканалы для открытой проводки

Правила монтажа электропроводки в деревянном доме

Важно! На момент монтажа электрики в дом руководствуйтесь тремя правилами: безопасность, пожаробезопасность и техника безопасности.

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать. Плюс — отсутствие сверканий, искр и шипений проводников.

Электропроводка в деревянном доме скрученными кабелями.

Этапы монтажа электропроводки в деревянном доме

Важно перед выполнением монтажных работ все подготовить, обязательно наличие схемы размещения кабелей, как по всему помещению, так и в отдельных распределительных коробках.

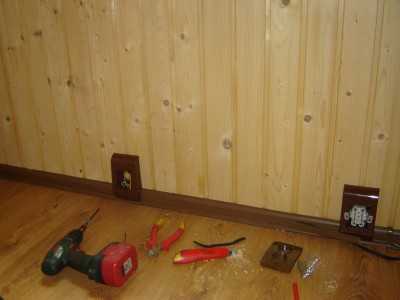

Обратите внимание! Установка розеток и выключателей в древесине не рекомендуется, так как при нарушении контактов воспламенение неизбежно.

  1. Первым делом выполняем подвод основного кабеля, идущего от главного щитка. Чтобы его прокинуть, необходимо подготовить специальные короба, в которых будет сделать разводку удобнее всего. Помните длина кабеля должна быть вычислена верно, так как выполнять соединение токоведущих проводников из нескольких частей, кроме как в распределителе не рекомендуется.
  2. Беремся за подсоединение мощных потребителей (розеток и выключателей). В деревянном доме подобные установки крепятся саморезами прямо на поверхность стены. Благодаря чему монтаж не занимает массу времени и проводится легко.
  3. Формируем источник энергообеспечения, то есть щит. Для этого можно приобрести специальный металлический распределитель. В наше время практически не применяются пробки. Идеально установить автоматы или УЗО. Ведь часто возникает необходимость обесточить часть дома, например, для ремонтных целей.
  4. Когда все необходимые инструменты подключены в щитке, подсоединяем к нему шину заземления. Важно сделать защиту еще до начала разводки проводов по дому.

Важно! Выполнение работ по монтажу нужно выполнять последовательно, не пропуская даже мелочей.

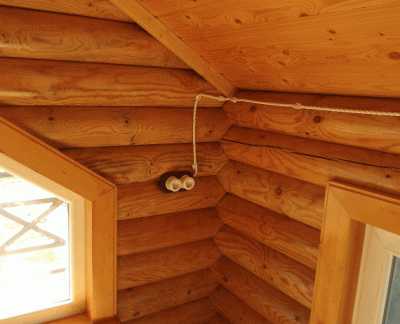

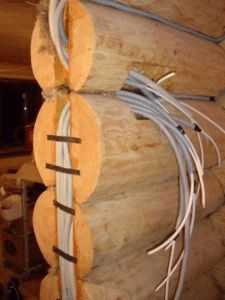

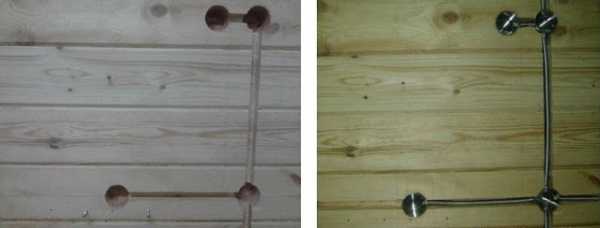

Открытая электропроводка в деревянном доме

Тонкости распределения открытой проводки в деревянном доме

По сути, монтаж открытой проводки проводится двумя путями. В первом случае все кабеля пропускаются над напольным покрытием, а отводы к потребителям поднимаются кверху. Следующий вариант предусматривает установку проводников под потолком, отводя проводники вниз.

Выбрать одно из двух может хозяин самостоятельно: это зависит от разновидности проводки, а также от дизайна комнаты. Чтобы кабеля были менее заметны, принято тянуть их по границам дверных проемов. При монтаже входящего провода, его следует размещать над полом, а после поднимать к предполагаемым потребителям.

Провода современного типа, предназначенные для домашнего использования, имеют устойчивость к горению и воспламенению. Тем не менее не стоит исключать риск возникновения возгорания. Если ваши провода скрыты под слоем штукатурки — это абсолютно безопасно, а вот в домах деревянного типа, где хозяева попытались скрыть кабеля под подвесные потолки, они несут реальную угрозу.

Монтировать открытый тип электрической сети в доме необходимо с использованием соединительных клемм. Никаких иных способов соединения токоведущих проводов не должно использоваться. Даже самые надежные соединения не могут гарантировать нарушение контакта между стыком.

Рекомендация! Приобретайте современные пластиковые клеммы или самозажимные крепежи для проводов. Такие приспособления надежно изолируют оголенные жилы друг от друга.

Правильно выполненная электропроводка в деревянном доме

Какие провода выбрать для открытой проводки?

Надежность электричества в вашем доме зависит от того с какими намерениями вы подойдете к вопросу его выбора. Предлагаем определиться, каким моментам следует уделить внимание:

  • наличие маркировки — это важный элемент. Ее значения очень важны для создания сети;
  • на внешней оболочке кабеля производитель указывает ГОСТы и марку изготовления;
  • обратите внимание на отметку сечения кабеля. Некачественный или самодельный продукт таким значением не обладает;
  • ориентируйтесь на стоимость. Тут важно найти средний показатель, так как слишком низкие по цене, не обладают должными свойствами, а в дорогих не всегда есть необходимость;
  • фирма-производитель должна быть указана на оболочке.
    Также ее знает продавец. Если вы заметили провода китайского изготовления, — от них лучше сразу отказаться. Скорее всего, в этой конструкции использовались материалы, не отвечающие надежности.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.


Данный проводник не устойчив к воздействию солнечных лучей и слишком быстро выходит из эксплуатации. Даже этот недостаток не влияет на востребованность многожильного провода.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

Вас могут заинтересовать:

prokommunikacii.ru

требования, виды, последовательность работ и рекомендации по монтажу

    Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

    Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

    В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

    1. Предъявляемые основные требования к проводке в деревянном доме;
    2. Открытая электропроводка в деревянном доме;
    3. Скрытая электропроводка в деревянном доме;
    4. Подготовительные работы при монтаже электропроводки;
    5. Прокладка силового кабеля к деревянному дому с улицы;
    6. Монтаж установочных изделий, розеток и выключателей.

    Предъявляемые основные требования к проводке в деревянном доме

    Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

    При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

    Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

    Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

    Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

    Открытая электропроводка в деревянном доме

    Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

    Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

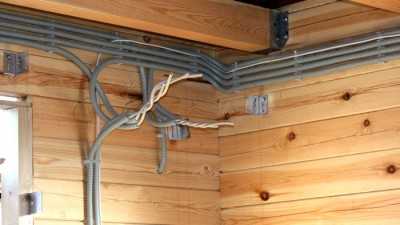

    Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

    Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

    Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

    Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

    Скрытая электропроводка в деревянном доме

    В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

    При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

    Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

    Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

    Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

    Подготовительные работы при монтаже электропроводки

    Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

    Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

    Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

    Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

    Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

    Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

    Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

    Прокладка силового кабеля к деревянному дому с улицы

    Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

    Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

    Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

    Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

    Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

    Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

    Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

    Монтаж установочных изделий, розеток и выключателей

    Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

    Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

    Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

    Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

    В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

    srubnbrus.com

    Электрика в деревянном доме. Как сделать правильную электропроводку.

    Наверное, все помнят избы, в которых было видно всю электропроводку, поскольку она шла по стенам на специальных изоляторах. Вы удивитесь, но электрика в деревянном доме до сих пор не придумала ничего более безопасного. При правильном уходе и обслуживании разумеется. Даже сейчас, безопасно и правильно подключить к сети дом из дерева своими руками, можно только такой электропроводкой. Максимальная безопасность этого архаичного варианта очевидна – возможность визуально обнаружить неисправность до того, как она приведёт к пожару.

    Три главных правила прокладки электропроводки в деревянном доме

    Любая прокладка кабеля в деревянном доме требует соблюдения трёх главных правил: 1. Безопасность. 1. Пожарная безопасность. 1. Соблюдение правил безопасности.

    Скажете, что это неправильные правила? Возможно. А мы в этой статье рассмотрим способы увеличить безопасность, но запомните эти три правила! И если открытая проводка в деревянном доме не для Вас – привлекайте к работе профессионалов. Не пытайтесь своими руками спрятать провода.

    Итак, что будет главным при работах с электропроводкой:

    • Для открытой проводки качество изоляторов. В идеале они не позволяют пробой между оголённым проводом и мокрой стеной. Понятно, что электрическая дуга мгновенно высушит часть стены и начнётся возгорание;
    • Качество изоляции применяемого кабеля. В этой бане использован кабель для наружных работ, теоретически не требующий дополнительных мер . Тем не менее, об был убран в негорючую гофротрубу;
    • Минимальное количество соединений. В идеале одна линия от щитка до одного прибора (розетка, лампа и пр.). Добиться этого сложно, поэтому прокладка электропроводки в деревянном доме требует наличия эскиза или схемы соединений;
    • Обязательное наличие заземления. Как правильно сделать заземление мы уже писали;
    • Необходимо произвести установку автоматических выключателей и УЗО, точно рассчитанные на токи в электросети. Здесь запас должен быть в сторону уменьшения – лучше пусть отключится автомат, чем перегреется электропроводка;
    • Расчётное количество розеток должно быть установлено из расчёта не более одной на два прибора ;
    • Перед окончанием монтажа линии её необходимо проверить на перегрузку;
    • Очень желательно по окончании работ провести замер сопротивления изоляции, что даст понимание «запаса прочности сети» по отношению к перегрузкам.

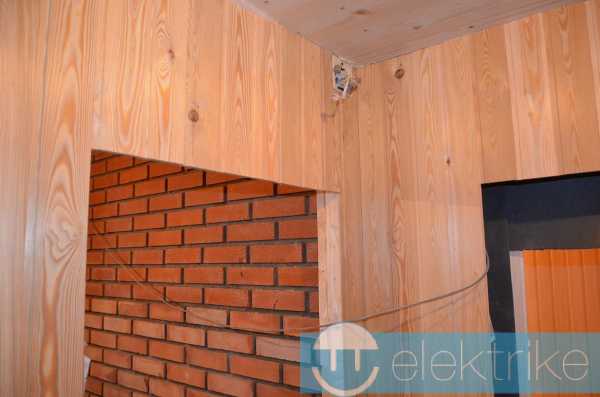

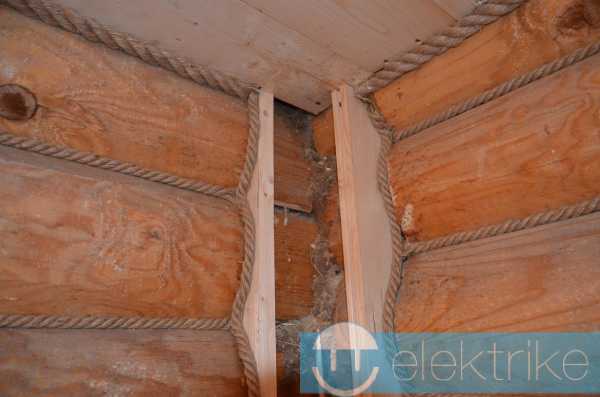

    Вся проводка в этом углу на фото выше была убрана в кабельный канал, который закреплён в углу на негорючих пластинах, после чего закрыт декоративными элементами. Лицевая часть декора сделана съёмной, для обеспечения доступа к проводам.

    Кроме этих правил есть мелочи, о которых поговорим подробнее.

    С чего начинать прокладку кабеля в деревянном доме?

    Вся электрика в деревянном доме должна быть выполнена в соответствии со схемой электропроводки , хорошо маркирована и документирована по окончании работ. Наличие общего автоматического выключателя внутри дома обязательно , а ещё одного рубильника снаружи (на вводе) крайне желательно.

    Итак, обо всём по порядку:

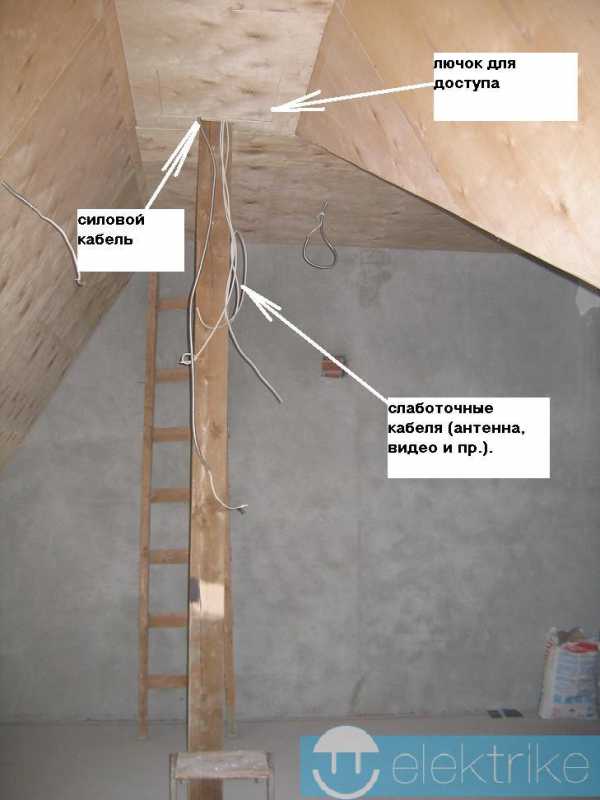

    • Разметить места для быстрого доступа к скрытой проводке (лючки, декор и пр.) в местах скопления кабелей и в обязательном порядке к местам коммутации, если не удалось обойтись без неё. Ещё лучше всю коммутацию оставить снаружи, например, как тут. Под этим блоком также стоит пластина из негорючего материала;

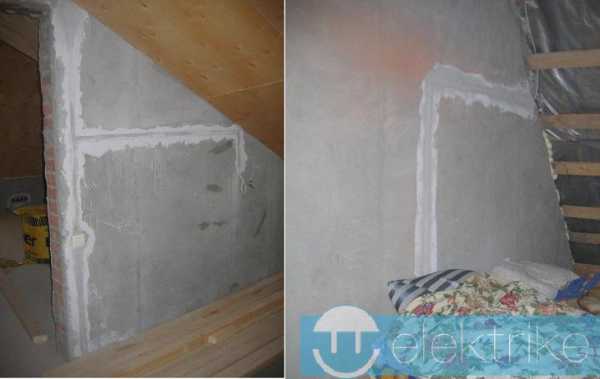

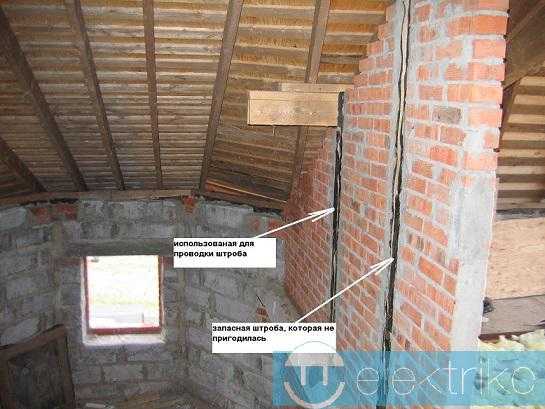

    • Определив точки подключения, использовать максимально каменные стены, чтобы предельно сократить прокладку в дереве. Это особо актуально для мансард и крыш каменных домов. Не монтируйте в таких помещениях выключатели на деревянных панелях ! .
    • При прокладке электропроводки в деревянном доме разнесите силовые кабели и слаботочные. Убедитесь, что контакт, даже при пробое в силовом контуре, никак не повредит слаботочную сеть – изоляция у неё хорошо горит и не рассчитана на большие токи. . Здесь же видно лючок для доступа к проводке — 45 на 50 см. По окончании отделки он практически не заметен;

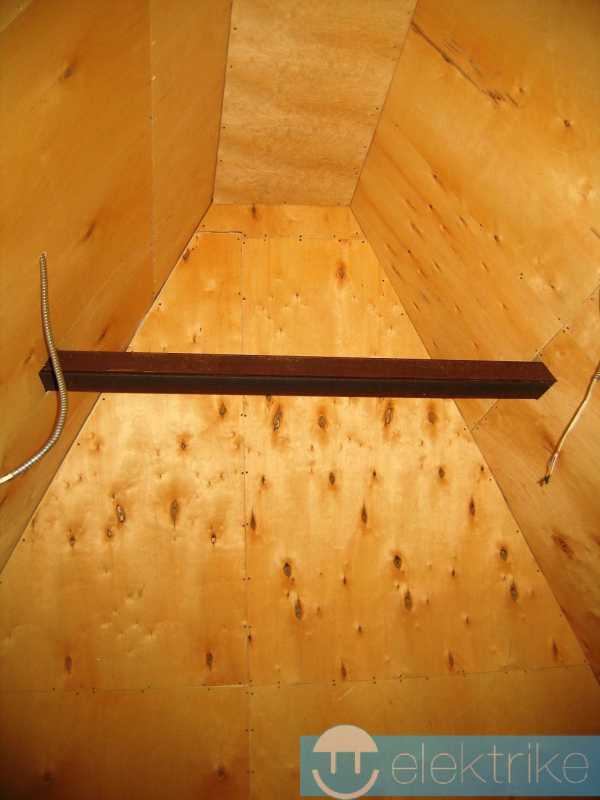

    • Раскладку кабелей в мансардах начинайте на этом этапе. Это позволит надёжно уберечь от возгорания силовые трассы . Использовать для этого нужно негорючие материалы, не проводящие электричества;

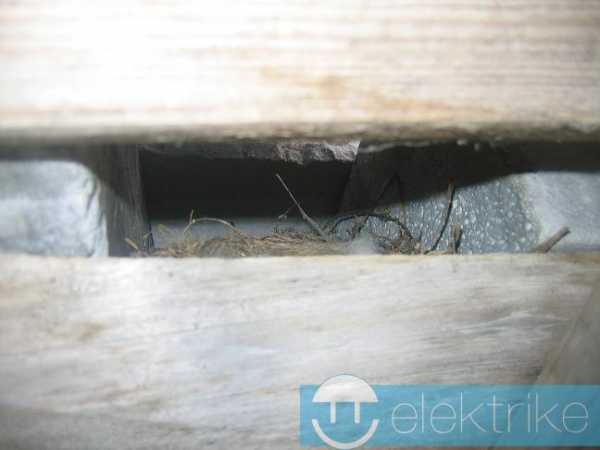

    • Когда будете руководить работами, или делать это сами, осматривайте каждый участок , вдруг как на этом, найдёте гнездо стрижей и спасёте несколько птиц;
    • Помните о том, что электрика в деревянном доме может претерпеть изменения на каждом этапе строительства, поэтому до начала монтажа постарайтесь создать запас «избыточных» линий. Можно конечно и стенку распилить, но дешевле предусмотреть штробу до начала выравнивания стен.

    Не забудьте перед началом работ почитать нормативные документы, те же ГОСТы. Это не самое интересное чтиво, но строительный ГОСТ, так же как и ПДД, как говорится, написан кровью.

    Какие материалы и элементы допустимо применять при открытой проводки в деревянном доме?

    На первом фото в этой статье видны металлические рукава, в которые убрана почти вся электрика в этом деревянном доме. Проверка пожарной безопасности была проведена простым способом – подожгли бенгальский огонь и сунули внутрь. Пластиковую гофру просто жгли на костре, чтобы убедится в достаточном сопротивлении возгоранию.

    Несмотря на качество защиты (автоматика, УЗО, подземный ввод и пр.) внутри был использован кабель для наружных работ. Он имеет общий тройной слой изоляции, каждая из трёх жил также изолирована. Добиться аварии не удалось, защита при разных режимах отключалась раньше, чем начинал греться кабель.

    Дополнительно при прокладке кабеля (это важно не только в деревянном доме) не допускались изгибы , только повороты по окружности. Минимальный радиус составил примерно 25 см., что гарантирует отсутствие изломов даже при длительной эксплуатации и температурных перепадах.

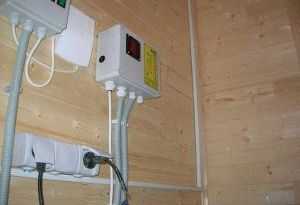

    Для части помещений бани будет применена открытая проводка. Она хороша и в деревянном доме, но в не отапливаемом чердаке бани этот вариант признан самым безопасным.

    Одним из способов снизить риски от проводки в дереве является небольшое увеличение количества линий. Это особенно важно для освещения. Комнату на (10 кв. м) можно осветить и одной лампочкой в 100 ватт (проверено опытным путём, см. фото). Но сделано было три вывода. Увеличение количества линий снижает мощность каждой лампы в отдельности, как следствие интенсивность нагрева дерева (даже от ламп накаливания), а также значительно уменьшает нагрузку в этом участке сети.

    Обратите внимание на важные для электрика в деревянном доме зоны – кухни, санузлы, парилки в бане и т.д. Влажность и конденсат ! Для прокладки электропроводки в таких частях деревянного дома лучше использовать кабель не просто для наружных работ, но и имеющий дополнительную защиту. Как выбрать такой кабель подскажет специалист, поскольку такие варианты стоят довольно дорого.

    В этом примере был использован кабель для эксплуатации в частично погружённом состоянии. Стоимость его для парилки и помывочной (4 лампочки) составила половину стоимости всего кабеля для бани .

    Перестраховка, скажете Вы, и окажетесь правы. Ошибка была допущена на коммутации патрона, поэтому без небольшого инцидента не обошлось. Лампа была защищена, всё кончилось взрывом лампы накаливания внутри плафона. Ну а сам узёл пришлось переделать. Отсюда и заключение.

    Самая важная части проводки – качество монтажа

    Даже золотая электрика в деревянном доме не будет стоить ни копейки, если нарушены требования к монтажу. Где-то спешка, где-то недосмотр владельца, желание бригады поскорее закончить работы и всё. Можно сразу по окончании работ приступать к переделке и исправлениям. Поэтому несколько простых рекомендаций, которые позволят не только осуществить монтаж правильно, но и проконтролировать посторонних рабочих .

    1. Все кабеля до упаковки в рукава необходимо осмотреть, убедится в отсутствии скруток и перегибов , особенно для «плоских» кабелей.
    2. Недопустимо оставлять «голый» провод в клеммнике . Клеммники должны быть «протянуты», после чего нужно проверить прочность соединения. И никаких скруток, чтобы Вам не говорили «бывалые электрики», сделавшие сотню бань. Если что, то сгорит не его баня, а Ваша.
    3. Если используются распределительные коробки , особенно в зоне влажных помещений, герметизируйте не только крышку, но и места входа кабелей .
    4. Прокладка кабеля в деревянном доме делается поперёк деревянных конструкций (брёвен, досок и пр.), а не вдоль. Это позволяет избежать защемления проводки.
    5. Если применена открытая прокладка кабеля, то в деревянном доме необходимо сохранить правильность перехода со стены на потолок или со стены на стену. Это должен быть плавный поворот, а не сгибание проводов. В любом случае, кабель не должен подвергаться физическим нагрузкам! Провисание, натяг и тому подобное не допустимо!
    6. Недопустимы перепады сечений проводов на клеммниках! Если вошло сечение 1,5 кв. мм., то и выйти должно 1,5 кв. мм. Это же правило относится к патронам и розеткам, иначе (читай выше) авария неизбежна.
    7. Никаких гвоздей при креплении проводки использовать нельзя, даже винтовых. Только шурупы и только по дереву. С обязательными зазорами между деревом и кабелем, даже если он в негорючей трубе.
    8. Монтаж каждой линии должен заканчиваться проверкой её работоспособности . Каждой в отдельности. Одновременное включение нескольких новых линий нежелательно.
    9. По окончании монтажа сначала запитайте сеть , убедитесь, что вся электрика в деревянном доме ведёт себя «нормально», и только после этого начинайте включать приборы и потребителей.

    На самом деле, в задаче прокладки кабелей в деревянном доме нет особых сложностей. Просто в силу горючести, деревянному дому, с точки зрения электрика, необходимо уделить немного больше внимания. И намного больше тщательности и аккуратности, чем электрике в доме каменном.

    obelektrike.ru

    Кабель медный для проводки в доме. Электропроводка в деревянном доме, строгие критерии безопасности

    Данная статья посвящена теме . Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар — это потеря имущества, в некоторых случаях и человеческих жизней.

    В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии в большинстве случае их познания в данной сфере не многим отличаются от ваших.

    Выбираем провод

    Начать электрику деревянного дома стоит конечно же с составления . Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

    • , ВВГнг-П(А) — медный провод с цельной жилой, может быть двух, трех, четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода «нг» — означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.
    • , ВВГнг-П LS — данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
    • — медный провод с цельной жилой. Изготавливается по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.


    • — медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

    При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

    Дополнительная защита провода

    Так же необходимо использовать дополнительную негорючую защиту:

    Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

    Гофрированная трубка может быть изготовлена из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

    • поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
    • полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 граду

    levevg.ru

    Электропроводка в деревянном доме | Электрик



    Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

    Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей — короткое замыкание.

    Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

    Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

    Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
    NYM — более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

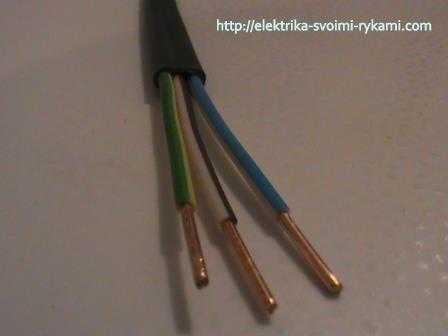

    Кабель марки NYM

    Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

    Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

    В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.

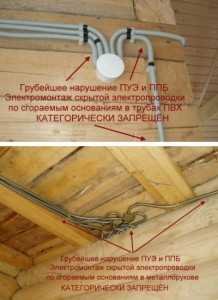

    Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

    Внутренняя прокладка кабеля

    • Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.
    • Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.
    • В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.
    • Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.
    • Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.
    • В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.
    • В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.


    Внешняя прокладка кабеля

    • Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.
    • С помощью саморезов, короб крепят к деревянной стене.
    • Монтируются соединительные коробки.
    • Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.
    • Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.
    • Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

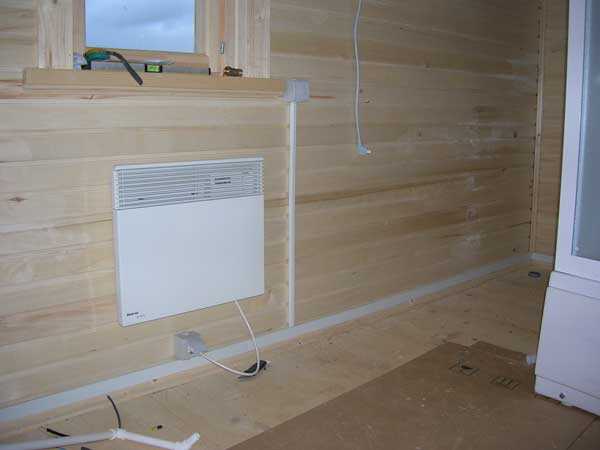

    Цветные кабель каналы под фактуру дерева


    Заземление

    Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
    Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

    В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО «видит» даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
    УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

    Общие советы

    • По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

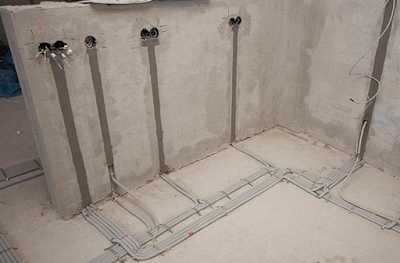

    • Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.
    • Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).



    elektt.blogspot.com

    Правила монтажа проводки в деревянном доме — залог Вашей безопасности

    Вне зависимости от того, будете ли вы строить деревянный дом самостоятельно или доверите все работы строительной компании, самым первым этапом станет создание и последующее согласование проекта дома. В числе прочих составляющих этого объемного документа должен быть расчет электроснабжения, который делается проектной организацией или проектировщиками строительной компании в соответствии с ПУЭ, правилами пожарной безопасности, ГОСТом и прочими нормативными документами.

    Проект не только составляется специалистами, но и проходит тщательную проверку в процессе утверждения, поэтому можно быть уверенным в безопасности электропроводки, при условии, что при выполнении монтажных работ не будет сделано отступлений от документации.

    В то же время часто требуется поменять проводку в уже построенном доме, не имея подробного и точного руководства и схемы. Такие работы можно сделать самостоятельно, не привлекая специалистов проектных и монтажных организаций. Однако для того, чтобы дом оставался безопасным, следует учесть все особенности такого типа электропроводки.

    Подвод кабеля к дому

    Подтянуть кабель к строению можно двумя способами: воздушным и подземным. Каждый из них имеет достоинства и недостатки, а также определенные требования в отношении монтажа.

    • По этой ссылке Вы можете узнать о предназначении и видах детекторов скрытой проводки.
    • Как грамотно составить схему отопления двухэтажного дома, читайте здесь.
    • Как осуществить утепления пола в частном доме и какой материал для этого понадобится, расскажет данная публикация.

    Воздушный подвод кабеля

    Преимуществами такого способа подвода являются низкая стоимость и легкость монтажных работ. К недостаткам следует отнести недолговечность конструкции в сравнении с подземной проводкой и снижение эластичности в месте ввода кабеля в строение. При этом следует спроектировать подвод таким образом, чтобы линия не могла быть повреждена растущими близ нее деревьями, и следить за выполнением этого условия в дальнейшем.
    Для воздушного подвода предпочтительнее использовать самонесущий изолированный провод (СИП).

    Подземный подвод кабеля

    Преимуществами подземного подвода являются надежность и долговечность, недостатками – высокая стоимость и сложность работ.

    При монтаже подземного ввода точка подсоединения питающего дом ответвления должна располагаться на столбе общей сети не ниже уровня 2 м. Заглубление кабеля – не менее 0,8 м.

    Последовательность работ при монтаже подземного ввода:

    1. От точки подсоединения к точке ввода роется траншея глубиной не менее 1 метра.
    2. На дно траншеи насыпается песок (высота слоя – около 20 см).
    3. Поверх песчаного слоя укладывается кабель.
    4. Кабель засыпается слоем земли высотой 30 см.
    5. Поверх первого земляного слоя укладывается специальная предупреждающая лента из устойчивого к гниению и внешнему воздействию материала с надписью «Осторожно кабель! Не копать!».
    6. Траншея зарывается окончательно.

    Для монтажа подземного подвода электропроводки предпочтительнее использовать кабель марки ВБ6Шв.

    Место входа кабеля в дом

    Электрический ввод в деревянный дом должен осуществляться только при помощи медного кабеля. Если подводной участок сети представляет собой алюминиевый кабель, перед местом входа делают переход с алюминия на медь.

    Нельзя просто протянуть кабель через отверстие в стене. Согласно Правилам, через стену кабель должен проходить по специальной гильзе, представляющую собой отрезок металлической трубы. Устанавливают гильзу таким образом, чтобы с обеих сторон стены выступали ее края высотой около 1 см. На выступающие части надевают пластиковые кольца, предохраняющие кабель от повреждения.

    По Правилам, сечение провода, при помощи которого осуществляется ввод, не должно быть меньше 16 кв. мм.

    Вводной электрощит

    Наличие вводного распределительного электрощита на входном участке электропроводки – обязательное условие. Такое устройство не только выполняет функции распределения нагрузки, но и служит местом монтажа дополнительных защитных устройств и приспособлений. Так, на щите монтируют заземление электроконтура, устанавливают предохраняющие от перегрузки сети автоматы аварийного отключения и счетчик электроэнергии.

    Важно: при выборе места установки электрощита важно обеспечить его недоступность для маленьких детей.

    Определение типа кабеля

    При выборе кабеля для деревянного дома недостаточно выполнить условие его соответствия потребляемой мощности и токовой нагрузки. Для дома из горючего материала (все типы деревянных домов) требуется высокое качество изоляции и ее негорючесть. Кроме того, при нагревании в случае непредвиденной ситуации изоляция кабеля не должна выделять едких и ядовитых веществ. Всем этим требованиям в полной мере соответствует кабель NYM, однако его цена достаточно высока. Бюджетным аналогом, практически не уступающим NYM по качеству, является кабель ВВГнг.

    Для того чтобы минимизировать вероятность нагрева кабеля при работе электроприборов, необходимо не допускать предельной или приближающейся к верхней границе нормы нагрузки. Так, кабель 3х1,5 мм не следует нагружать более, чем на 6-8 А, а кабель 3х2,5 мм соответственно на 10-13 А.

    Прокладка кабеля в деревянном доме

    Прокладку кабеля по самому дому выполняют закрытой либо открытой. В любом случае специалисты рекомендуют начинать монтаж с составления плана и разметки проводки с определением электроточек, к которым относятся стационарные источники света (бра, люстры и т.п.), розетки и выключатели.

    Скрытая электропроводка в деревянном доме

    Скрытая проводка требует соблюдения целого ряда условий. Она монтируется перед тем, как на стенах, потолке и на полу будет установлена обшивка. Кабель скрытой электропроводки в деревянном доме обязательно должен укладываться в специальные негорючие трубы-каналы, среди которых наиболее популярными являются оцинкованные. Трубы-каналы или короба для укладки кабеля могут быть как металлическими, так и неметаллическими, при условии, что последние изготовлены из негорючего материала.

    Основным преимуществом скрытой проводки считается ее эстетичность, однако, если принимать во внимание большой выбор, высокое качество и красивый внешний вид приспособлений для монтажа открытой проводки, отсутствие видимых линий подвода электричества нельзя решать определяющим фактором. Кроме того, у скрытой проводки есть серьезные недостатки:

    • высокая стоимость,
    • сложность монтажа,
    • сложность работ по перемещению электроточек при возникновении такой необходимости.

    Открытая электропроводка в деревянном доме

    Популярный не так давно способ монтажа открытой электропроводки «на роликах» сегодня применяется лишь в «подсобках», хозблоках и гаражах. Однако, невысокая стоимость приспособлений для «маскировки» проводов позволяет и в этих помещениях использовать более современные способы монтажа электропроводки открытого типа.
    Для электропроводки открытого типа в деревянном доме применяют:

    • кабель-каналы,
    • металлические рукава,
    • ПВХ-гофре,
    • ПВХ-трубы,
    • ПВХ-короба,
    • кабельные лотки,
    • специальные плинтуса с полостью для прокладки кабеля.

    Для оптимизации и обеспечения безопасности работ по монтажу открытой электропроводки рекомендуется придерживаться следующей последовательности действий:

    1. Разметка электропроводки.
    2. Установка розеток и выключателей. На этом этапе важно помнить о том, что розетки и выключатели в деревянном доме устанавливаются на специальные подрозетники.
    3. Прокладка кабелей. Сечение кабель-каналов или других приспособлений для укладки кабеля следует выбирать таким образом, чтобы они не были заполнены более чем на 60% объема. В противном случае возникает риск нагрева, как самих кабелей, так и их «упаковки». При прокладке кабелей следует помнить, что прохождение кабелей через стену внутри дома должно быть таким же, как и в месте ввода кабеля в дом – через металлическую гильзу.
    4. Укладка кабелей.
    5. Подключение.

    Документация на электропроводку

    Для того, чтобы самому получить дополнительное подтверждение надежности и безопасности электропроводки, а также иметь необходимые документы для предъявления пожарной инспекции, следует обратиться в электролабораторию, специалисты которой проведут необходимые измерения и приемо-сдаточные испытания, после чего выдадут владельцу дома протоколы, подтверждающие исправность и работоспособность электропроводки.

    diskmag.ru
