Токарный станок по дереву своими руками: размеры, фото изготовления

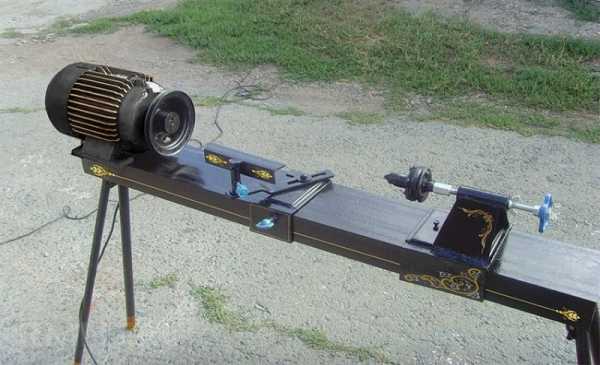

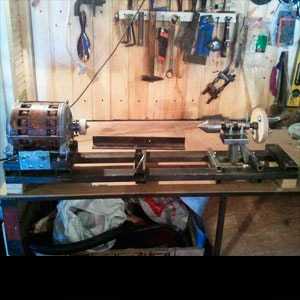

Самодельный токарный станок по дереву сделанный своими руками из двигателя от стиральной машины: фото изготовления станка с описанием и размерами.

Для работы с деревом в первую очередь понадобится токарного станок, промышленные варианты стоят не дёшево, но небольшой токарный станок по дереву можно сделать из подручных материалов как поступил автор этой самоделки.

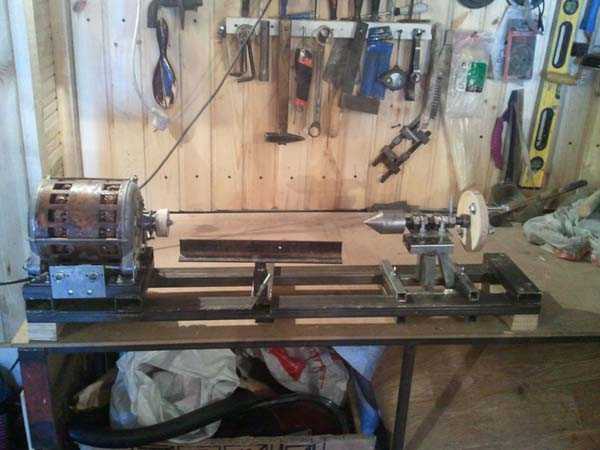

Далее Вашему вниманию предоставлены несколько фото основных этапов сборки самоделки.

Изготовление станка.

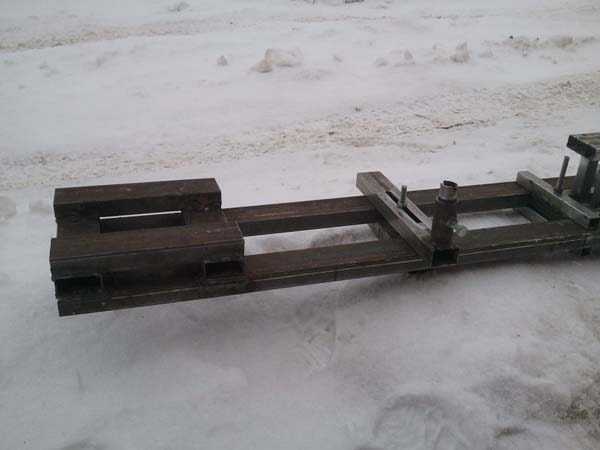

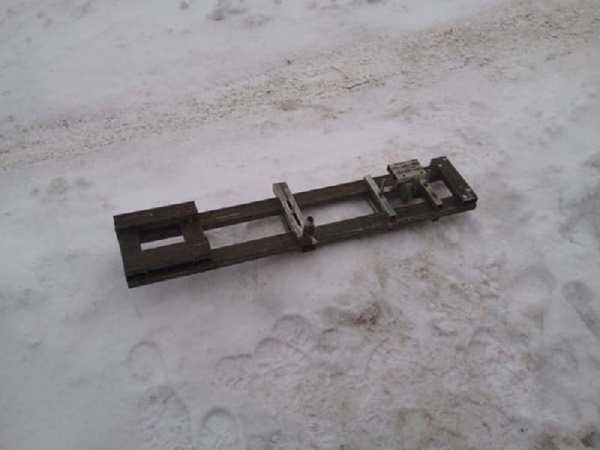

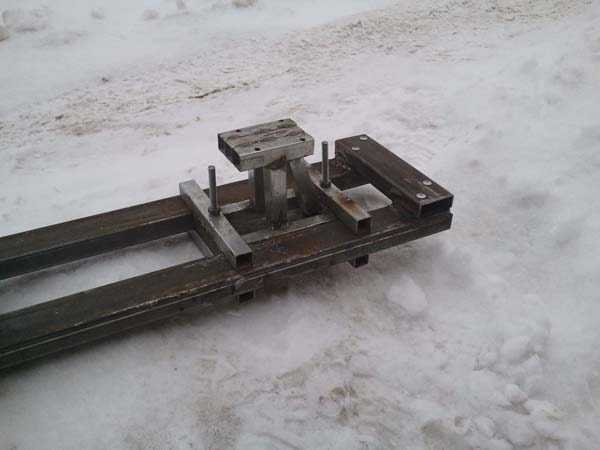

Раму сварил из профильной трубы 50 х 25 х 5 мм, длинна рамы 1000 мм, ширина 190 мм.

Для самоделки использовал двигатель от стиральной машины Вятка автомат, двигатель асинхронный имеет две скорости 400/3000 об/мин, для подключения использовал конденсатор.

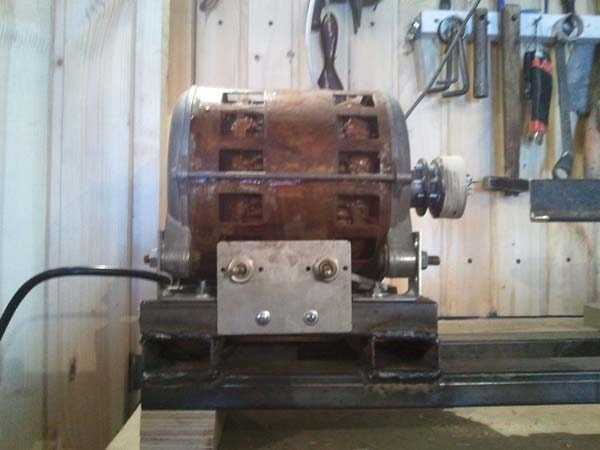

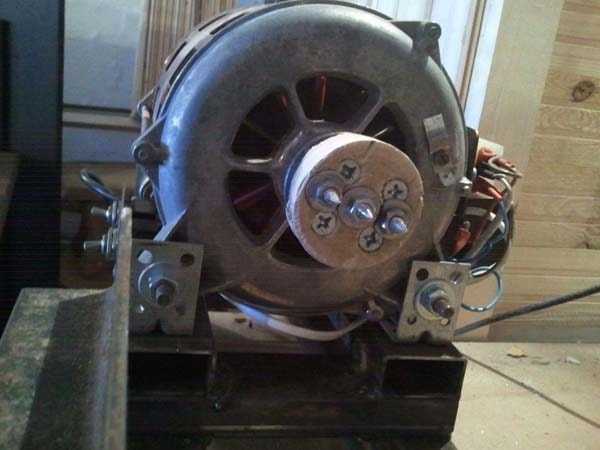

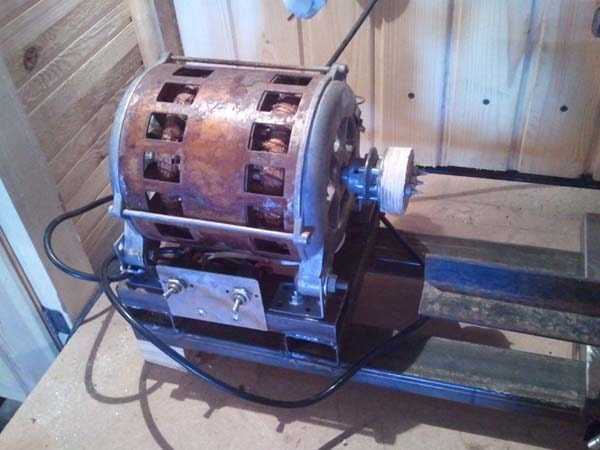

Мотор закрепил уголками на раме, шайбами выставил ось двигателя параллельно раме.

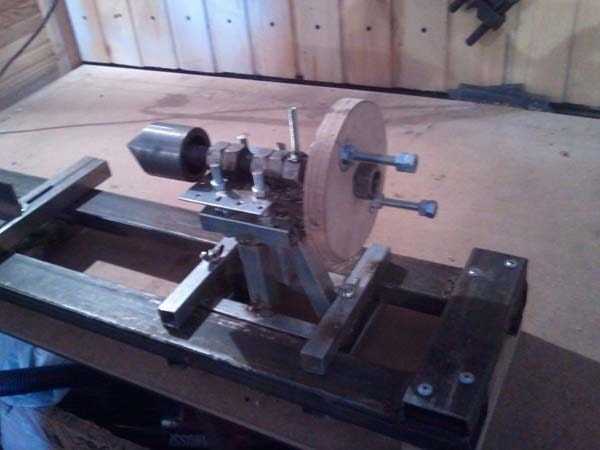

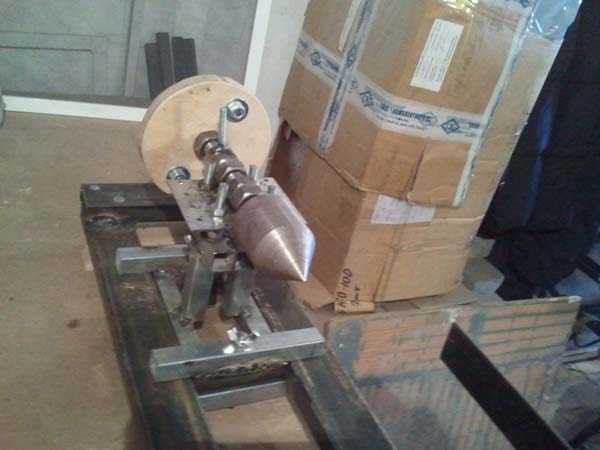

Переднюю бабку сделал следующим образом: на шкиве двигателя нарезал резьбу М6 под отверстия, затем четырьмя шпильками закрепил фанеру толщиной 20 мм. В остальные отверстиях сделал «трезубец».

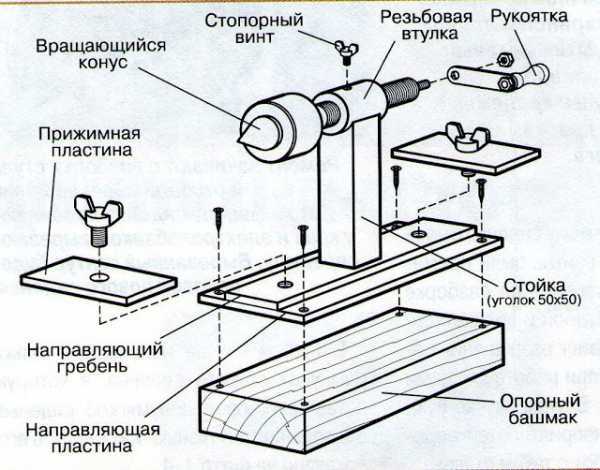

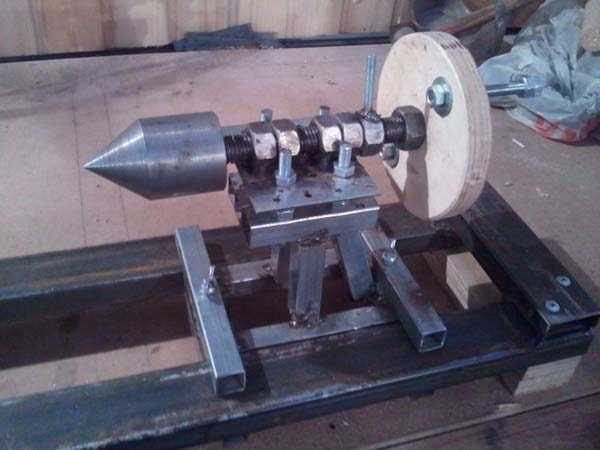

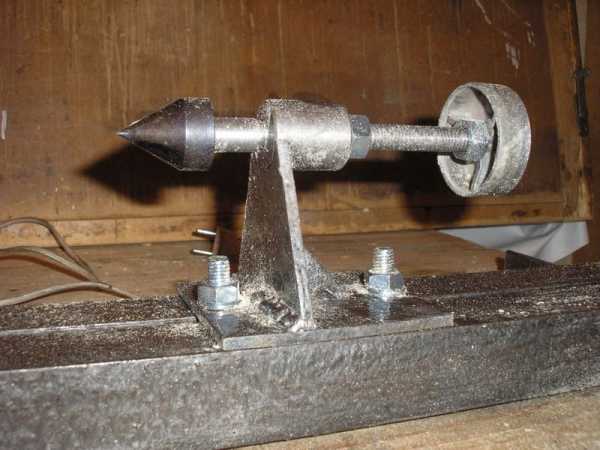

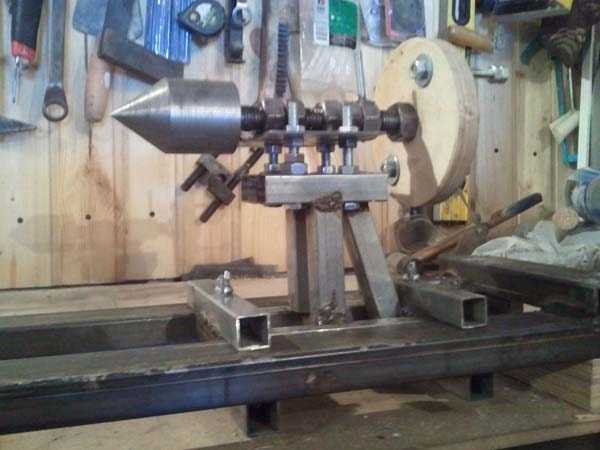

Заднюю бабку сделал следующим образом: направляющие и корпус задней бабки сделал из профильной трубы 20 х 20 х 1,5 мм.

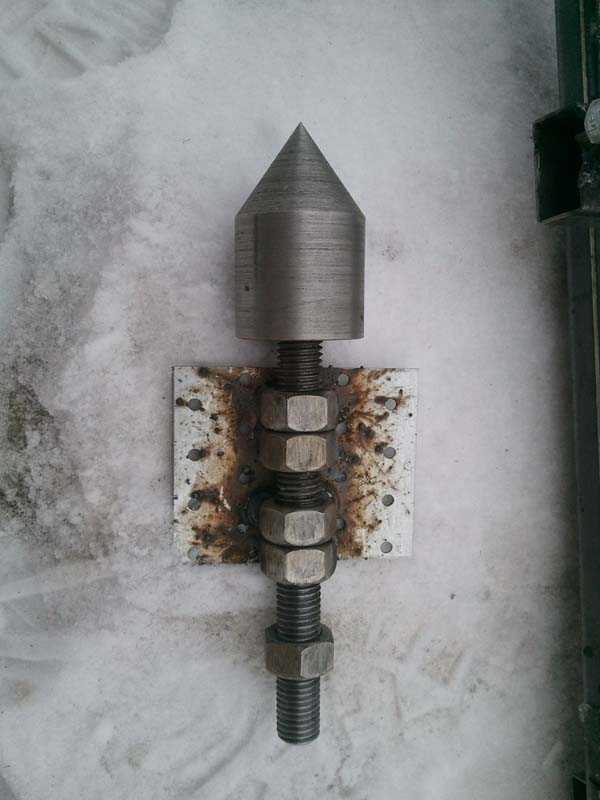

Взял пластину толщиной 3 мм и приварил 4 гайки под шпильку М18 (ось задней бабки).
Выточил конус с внутренним посадочным местом под подшипники №202.
Из фанеры и двух шпилек собрал рукоятку.
Шпильками М8 и гайками выставил ось задней бабки параллельно раме и передней бабке.

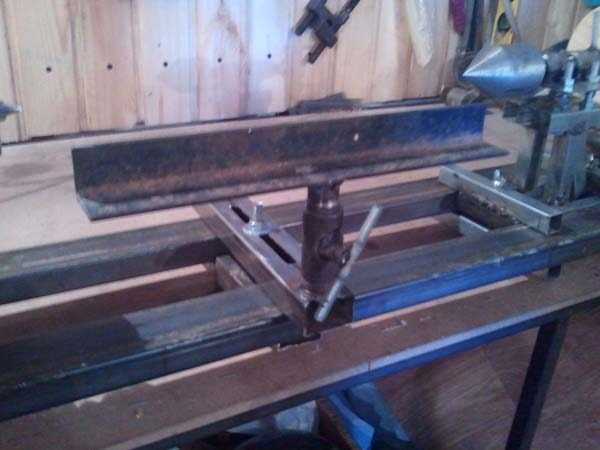

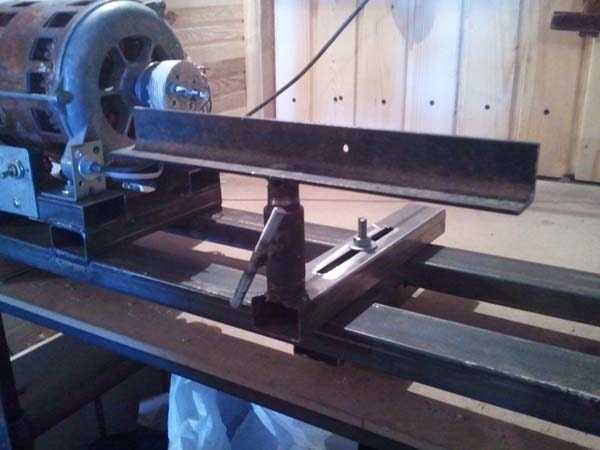

Подручник сделан из профильной трубы 40 х 20 х 2 мм, стойка из сгона 15 мм и 20 мм, упор из уголка 40 х 40 мм.

Мощности самодельного станка вполне хватает на болванку 100 х 100 х 400 мм.

На этих видео, автор демонстрирует работу своего самодельного станка — станок по дереву , работа на станке.

Автор: Денис Иванов.

sam-stroitel.com

Изготовливаем токарный станок по дереву своими руками

Все владельцы дач и загородных участков хотят иметь красивые строения. Для этого потребуется сделать оригинальную и замысловатую отделку. Но здесь бывает недостаточно простых подручных средств — пилы, топора или рубанка. Выполнить детали круглой либо цилиндрической формы с помощью этих инструментов достаточно сложно. Осуществить такие работы нетрудно, если смастерить небольшой токарно-фрезерный станок для дерева своими руками. Вся конструкция этого приспособления считается несложной, а выполнить её сможет каждый из простых и дешёвых материалов.

Выбор способа постройки станка

Сделать такое устройство можно несколькими способами. Для тех, кто хорошо владеет обработкой металла, лучше всего изготовить станок из этого материала. Хотя для некоторых такой вариант может оказаться довольно сложным и дорогим. Но в этом случае получится более точный в обработке агрегат, который будет гораздо надёжнее и долговечнее.

Если окажется трудным сделать токарный станок полностью из металла, то можно упростить самодельную конструкцию и применить комбинированную систему, где основные части будут выполнены из недорогой древесины. Наиболее дешёвый способ постройки токарного станка получится в случае, если построить весь аппарат из дерева. А в качестве двигателя для вращения заготовки применить обыкновенную дрель.

Чертежи самодельного инструмента

Прежде чем приступить к постройке, лучше всего сначала сделать чертежи. Их нетрудно найти в интернете и на этой основе разработать свой вариант. Либо рассчитать размеры самому, так как схема по устройству конструкции очень простая и состоит из несложных агрегатов:

• небольшая станина;
• компактная передняя бабка;
• маленькая задняя бабка;
• короткая опорная планка;
• малогабаритный двигатель.

Сборка металлической станины

Здесь потребуются инструменты и материалы:

• уголок либо швеллер;
• рулетка;
• болгарка;
• сварочный аппарат.

Для постройки металлической станины прекрасно подойдёт железный уголок или небольшой швеллер. Вначале из них потребуется сделать два одинаковых отрезка, которые будут служить продольным основанием. Затем полученные заготовки следует положить параллельно и измерить расстояние между ними. Далее, по этому размеру сделать ещё два небольших отрезка, а затем приварить их к концам длинных заготовок. Получится компактная четырехугольная металлическая рамка — станина, на которой будут крепиться все агрегаты станка.

Здесь следует знать, что при изготовлении основания деревообрабатывающего устройства нужно обязательно выдержать строгие размеры. В случае перекоса рамы могут появиться нежелательные зазоры, что приведёт к вибрации столярного станка. Вследствие этого не будет возможности добиться особой точности при изготовлении круглых изделий из древесины.

Передняя бабка токарного станка

Прежде всего, следует подобрать электрический мотор, который обеспечит хорошую работу всему токарному устройству. Он должен быть не только надёжным, но и компактным. Прекрасным вариантом сможет послужить маленький мотор от любой устаревшей стиральной машины. Его мощности достаточно, чтобы вращать небольшой деревообрабатывающий станок в домашних условиях.

Нередко изобретатели делают переднюю бабку из ступицы легкового автомобиля. Если кому-нибудь будет сложно приобрести стандартный токарный патрон с планшайбой, то этот вариант окажется довольно приемлемым и наиболее надёжным. Потому что бывшую в употреблении ступицу от автомобиля можно легко найти в любой автомастерской и приобрести за мизерную цену.

Однако и эта идея не лишена недостатков. При изготовлении шпинделя из ступицы автомобиля потребуются серьёзные токарные работы, что значительно увеличит затраты. Поэтому лучше всего выбрать самый дешёвый способ, где в качестве зажимного устройства использовать патрон от простой дрели. Для этого потребуется лишь сделать резьбу на вал мотора, которую несложно нарезать самостоятельно в домашних условиях.

Сборка передней бабки

Материалы:

• листовое железо;
• длинные болты;
• шайбы;
• гайки.

Вначале необходимо вырезать из листового железа два одинаковых квадрата. Их размер должен быть не менее высоты выбранного электромотора. Далее, их приваривают сваркой к левому краю станины так, чтобы электрический мотор смог свободно, но достаточно плотно разместиться между ними. Затем в пластинах размечают и просверливают по четыре отверстия. Потом туда вставляют нижние стяжные болты, на которые кладут двигатель. Следом устанавливают верхние болты и затягивают их на все обороты.

Строительство задней бабки

Необходимые материалы:

• металлический уголок;
• болты;
• распорные шайбы;
• гайки.

Для постройки задней бабки токарного станка могут послужить остатки металлического уголка или швеллера. Сначала потребуется отрезать четыре заготовки. Затем соединить электросваркой так, чтобы получилась площадка, которая свободно ходила взад и вперёд по станине. Чтобы закрепить подвижный агрегат нужно сделать по бокам два сквозных отверстия, куда вставить болты с шайбами и затянуть гайками. Далее, потребуется установить наверху задней бабки опорное устройство, которое будет прочно удерживать один из концов деревянной заготовки. Для этого необходимо подобрать либо выточить мини-вал с резьбой под патрон от дрели и приварить его сверху на бабку.

Установка опорной планки

Из чего лучше сделать опорную планку — подручник? В этом случае прекрасно подойдёт металлический уголок. Вначале из него нужно сделать три небольших отрезка. Затем эти заготовки сложить в форме лестницы и закрепить их между собой на сварку. Потом в нижнем уголке опорной планки сделать два отверстия, куда вставить болты с распорными шайбами и закрепить гайками к краю станины. Если для него имеется место на верстаке, то станок считается собранным. В противном случае, чтобы токарный станок находился на уровне пояса, нужно просто отрезать из того же уголка ножки и прикрепить сваркой к металлической станине.

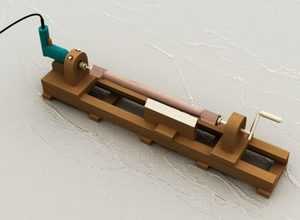

Быстрый и недорогой вариант станка

Чтобы построить столярный станок быстро и с наименьшими затратами, следует употребить дешёвый материал. У нас самым простым и наиболее доступным считается древесина. Конечно, сделать полностью весь станок только из дерева или фанеры невозможно. Но если все основные детали агрегатов из уголка или швеллера выполнить из этого материала, то затраты сократятся до минимума. В итоге такую сумму сможет осилить каждый, кто желает построить токарный станок без особых усилий.

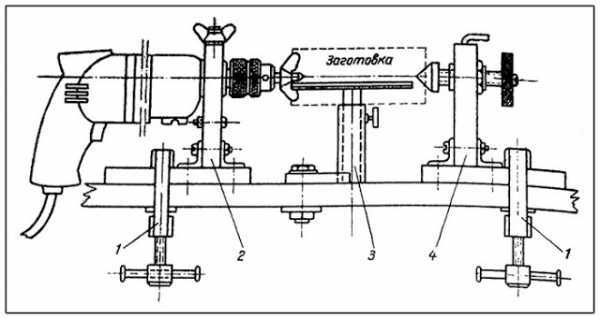

Есть ещё один дополнительный способ снизить цену и значительно ускорить процесс сборки. Для этого нужно упростить конструкцию с помощью ручной дрели. Её несложно установить на место двигателя и тогда совсем не понадобятся дорогие токарные работы. Кроме этого, если закрепить дрель на передней бабке при помощи быстросъемных хомутов, то появится прекрасная возможность использовать её как на станке, так и по прямому назначению.

obinstrumentah.info

Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

• станина;
• передняя бабка;
• задняя бабка;
• суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

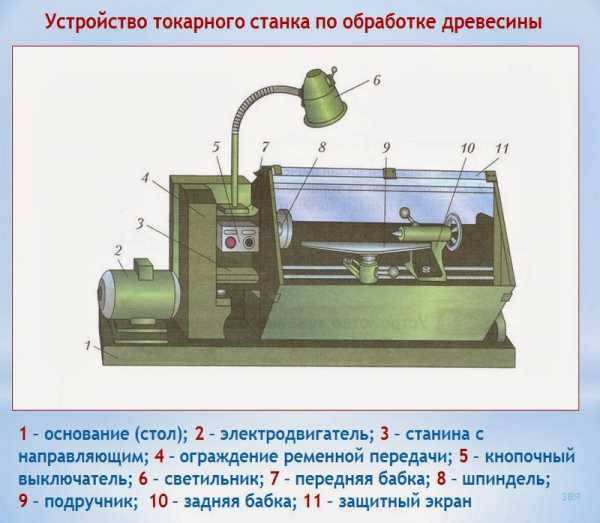

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

• сверление;
• создание пазов;
• фигурная обточка;
• обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

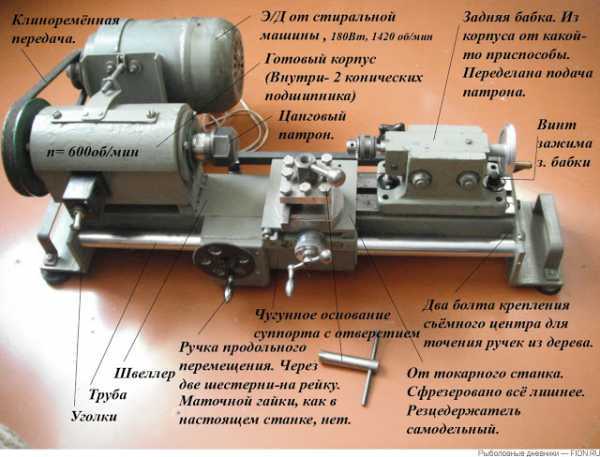

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

• сверлильный аппарат;
• напильники и наждачная бумага;
• УШМ (болгарка) и набор дисков для резки металла;
• сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Рама для самодельного токарного станка по дереву

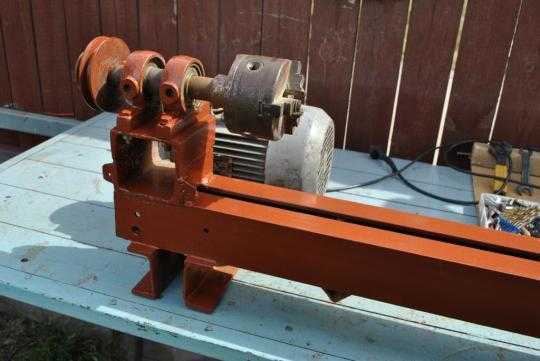

Шпиндельный узел

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

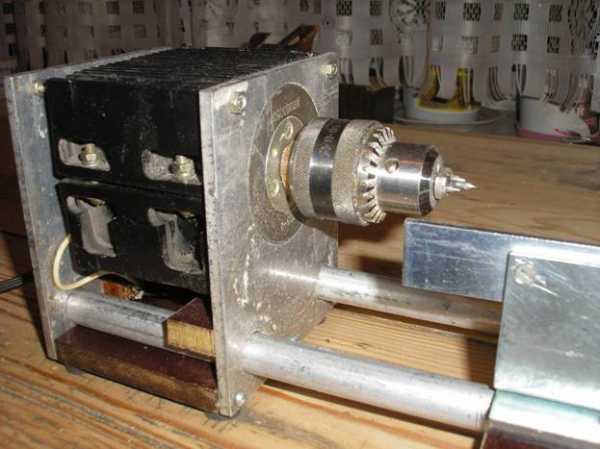

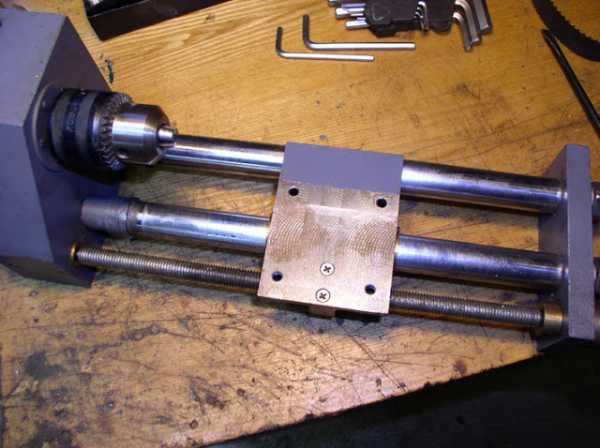

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

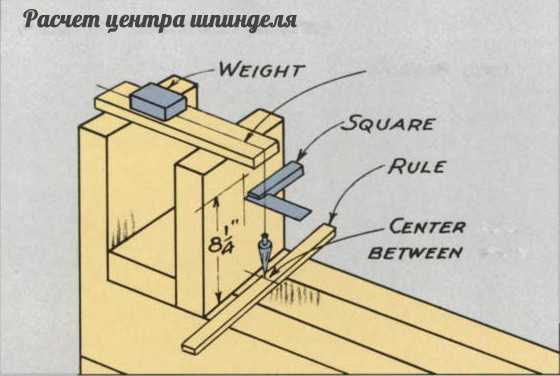

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

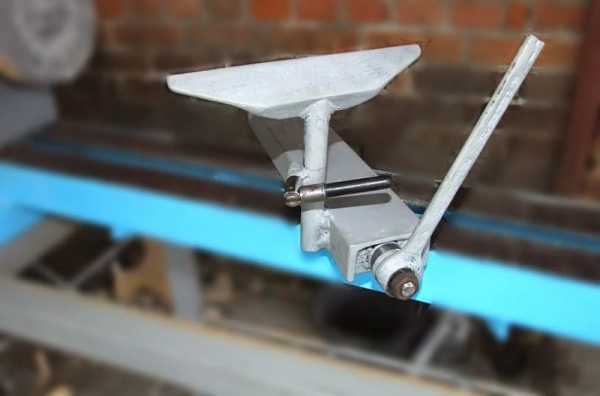

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Деревянные станки своими руками. Токарный станок по дереву своими руками – особенности сборки

С помощью такого станка можно выточить балясины для крыльца и лестницы на мансарду, сделать точеные детали к наличникам, затейливые элементы внешней и внутренней отделки дома, детали мебели и многое другое.

Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, включенный по конденсаторной схеме. Лучше выбрать электродвигатель с пониженным числом оборотов в минуту, не более 1500 (желательно около 600-800).

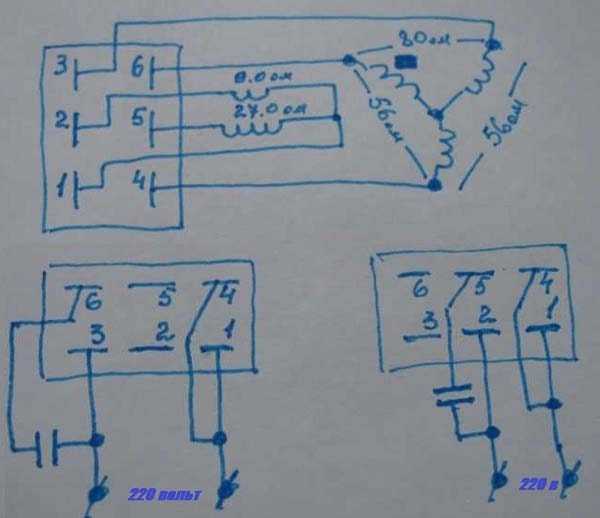

О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.

Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме. Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).

Электродвигатели с номинальным напряжением 220/380 В — по схеме «треугольник» (Д).

Для получения максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис. 117,а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
Ср(д) = 4800-(мкФ).

Пусковые конденсаторы (С) в обеих схемах выбирают емкостью в 1,5-2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. п.) и рассчитаны на рабочее напряжение не менее 350 В.

Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно производить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу.

Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включают выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают оптимальный вариант, уменьшая или увеличивая емкость рабочего конденсатора.

На ось двигателя станка устанавливают планшайбу (рис. 2,а). Она имеет центральный конус и четыре переставных. На них насаживается заготовка и надежно фиксируется. Для мелких деталей используют планшайбу меньших размеров.

Второй конец заготовки закрепляют в центре (рис. 2,6). Он представляет собой уголковый держатель, сваренный из стали толщиной 4-5 мм. К держателю приварена обойма, в которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр. Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке.

Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность должна строго соблюдаться.

На верстаке во время работы станка устанавливают подручники (рис. 2,8). Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

Резцы можно сделать из плоских напильников (рис. 2,г). Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердых пород дерева около 25°, для мягких — около 35е. Чистовые резцы в плане косые (с углом 70-80°), угол заточки их 20-30°. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.

Станок обязательно оборудуют двумя деревянными брусками сечением 80X80 мм, так называемыми отбойниками (рис. 2, б). Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей обычно используют осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу — она легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб. Хвойные породы плохо обрабатываются на токарном станке.

Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

Заготовку приставляют к планшайбе станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначились углубления от всех пяти конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем диаметр каждого конуса у основания. Глубина отверстий — три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие центр. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку (рис. 2,6). С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начинают снимать стружку не толще 1-2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник (рис. 2,в). Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5-2,0 мм больше намеченного. Затем работу ведут уже чистовым резцом. Резец подводят к заготовке так, как это показано на рис. 2,д, причем лезвие его наклонено по отношению к образующей цилиндра.

Получив нужный диаметр, приступают к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистового резца (рис. 2,е). Таким же образом протачивают все узкие переходы (рис. 2,ж). Остальную обработку (закругления, конусные части и т. д.) выполняют чистовым резцом, как обычно (рис. 2, д). Контроль осуществляют шаблонами, прикладывая их к детали и добиваясь, чтобы очертания детали точно совпадали с обводами шаблона.

Готовую деталь, не снимая ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и, удерживая за края, подводят к детали). Окончательно деталь полируют древесной стружкой: зажимая горсть стружки в руке, прижимают ее к поверхности вращающейся детали.

Ю.М. Исаев, г. Канаш, Чувашская республика

Данный материал являеться переводом статьи журнала «Fine Wood Working #57″ Low-Cost Wooden Longbed. В ней описывается опыт постройки автором простого самодельного токарного станка по дереву без применения каких либо сварочных работ и сложных конструкций. Надеемся материал будет вам полезен, замечания и комментарии можно оставлять в конце статьи.

Я спроектировал и построил этот станок с расчетом на универсальность — можно вытачивать все: от шахматных фигур и перекладин стула до высоких столбиков кровати.

Склеенный из каркасных пиломатериалов из желтой сосны токарный станок Линча обошелся менее, чем в $200 по материалам. Станина в 10,5 футов позволяет обрабатывать заготовки до 8 футов. Рейкой, закрепленной в щелевых вырезах на станине можно включать и выключать станок от любого участка станины

Материалы обошлись в $179,25 включая $30 за бывшей в употреблении двигатель в половину лошадиной силы, но не включая некоторые отходы фанеры и дуба, оставшиеся от других работ. Шпиндели сделаны из трубок, изготовленных из конструкционной стали, на которых я нарезал резьбу и раззенковал под конус Морзе №2, чтобы можно было присоединять стандартные токарные аксессуары Delta.

Сомневаясь, что смогу найти достаточно массивные недорогие заготовки, я решил склеить трехдюймовые деревянные детали из высушенной в сушилке южной желтой сосны, две доски 2×10 дюймов, четыре — 2×
