Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Схема электропроводки в оцилиндрованном доме

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

• либо металлические короба или трубы
• либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

• попытки уложить скрытую проводку непосредственно под плинтуса
• производят монтаж под лицевую сторону дверей и окон
• укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

remont.youdo.com

Современная электропроводка в деревянном доме и как ее сделать

Неправильно установленная электропроводка в деревянном доме является серьезной опасностью, так как помимо риска поражения током существует еще вероятность воспламенения материалов при коротком замыкании. Как этого не допустить и смонтировать все разумно, вы узнаете в этой статье.

Составление схемы электропроводки в срубе и «заповеди» электрика

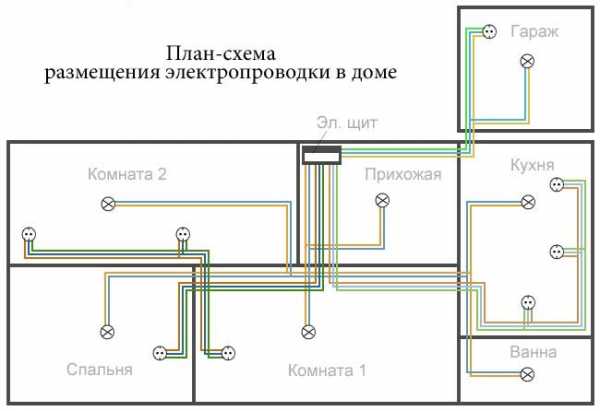

Все начинается с чистого листа, на который наносится условный проект-схема размещения всех выходов сети. Чаще всего работу над проектом доверяют профессионалам, но, по большому счету, это можно сделать самому, если сруб небольшой. Вам необходимо будет расчитать материалы, которые  понадобятся, количество и размещение розеток, выключателей, распределительных коробок. Размещать их можно как угодно, главное, чтобы этот проект не нарушал основные СНиП и ГОСТ. Рассмотрим подробнее, что нужно, а чего нельзя делать, составляя схему.

1. Нужно располагать все устройства в доступном месте для последующего обслуживания, чтобы к ним можно было добраться без использования специализированного инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
2. По  СНиП выключатели и розетки должны находиться в месте, которое не заслоняется тяжелыми предметами (шкаф, кровать, например), а также находится вдали от легко воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя размещать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть хорошо видимыми для безопасности.
3. Необходимо так составить схему, чтобы каждый электроприбор мог подключиться без использования удлинителя – это уменьшит количество соединений, а также существенно упростит последующую эксплуатацию всех устройств. Чтобы было точно так, проводка в деревянном доме должна быть сразу сделана с учетом места расположения всех приборов. Что касается норматива СНиП, то на каждые 6 квадратных метров  площади должна быть 1 розетка. Допускается 3 и более розеток на кухне, но каждая из них должна размещаться вдали от металлических предметов (65 см), а также от кухонного оборудования, в частности плиты, умывальника (55 см).

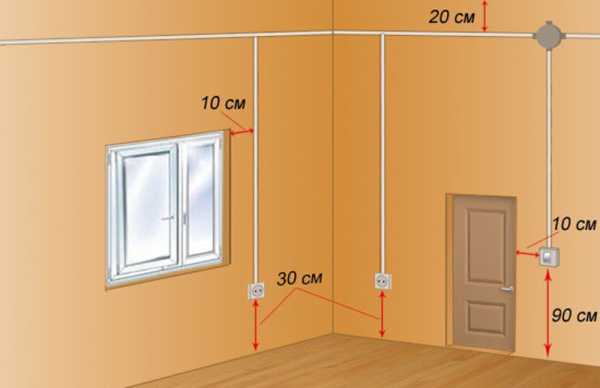

4. Линии штробов должны быть только вертикальные или только горизонтальные, чтобы можно было легко их найти при последующем ремонте, а также не повредить их в ходе эксплуатации помещения. Если они будут идти наискось, тогда трудно будет расчитать в каком месте на стене можно повесить картину, сделать выход на антенну или провести интернет. По ТУ нельзя размещать штробы менее чем за 5 см от крепления гардин, за 15 см до потолка, а также не ниже 20 см от пола.
5. Скрытая проводка в деревянном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообще не должно быть ни 1 соединения на 1 линии провода. Их можно делать только в распределителе или непосредственно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков долго не служит, особенно, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех вышеперечисленных требований и рекомендаций, иначе   могут возникнуть проблемы с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий монтаж у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Чтобы не переделывать потом, учтите сразу все требования и пожелания.

Подбор правильного инструмента и материалов

Первым делом надо запасти не только удобный, но и безопасный рабочий инструмент для выполнения этой работы. Отвертка, молоток, дрель и все то, чем будет создаваться электропроводка в доме своими руками, должно быть с качественными изолированными ручками.

Обратите внимание на распределители – они могут быть двух видов, пластиковые и металлические. Для сруба актуальнее будет взять вторые, так как они долговечные, не плавятся, прочные, а также их удобно будет прикрепить саморезами к дереву. Не бойтесь испортить вид вашего подсобного помещения, покупайте большой распределитель – с ним намного удобнее работать.

Что касается кабеля, к его выбору надо подойти ответственно, поскольку это – основная часть вашей электропроводки. Его сечение должно быть равно суммарной мощности всех электроприборов в доме +25% на всякий случай. Так как вы никогда не будете включать все приборы одновременно (или очень редко), запас получится очень даже большой.

Если устанавливать тонкий кабель – он будет нагреваться, плавиться, а оплетка сгорит через 1 месяц или ранее. Что касается материала, то выбирать нужно только медь. Алюминий становится ломким со временем, окисляется, имеет намного меньше пропускную способность при одинаковом сечении с медным кабелем.

Кабельные каналы и плинтуса. Они предназначаются для того, чтобы скрыть внешнюю проводку (внутренняя запрещена СНиП в срубах). Их лучше подбирать по цвету древесины, чтобы не слишком выделялись, размер выбираем согласно количеству проводов, которые будут идти по стенке. Розетки и выключатели можно приобрести  на свой вкус – здесь особых требований нет, их количество тоже дело индивидуальное, сколько надо, столько и ставьте.

Еще необходимо   купить СИЗы, изоляционную ленту,  клипсы, гофры, крепежи для плинтуса (преимущественно саморезы). Возможно, нужно еще понадобится немного лака, возможно морилка, если придется докрасить древесину после проведения работ.

Как сделать проводку в доме за несколько часов – подробно о монтажных работах

Для начала нужно проложить основной кабель. Подводим его по каналам или плинтусам до места, где его пора поднимать по стене (или опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами. Важно, чтобы его длина была точно измерена.

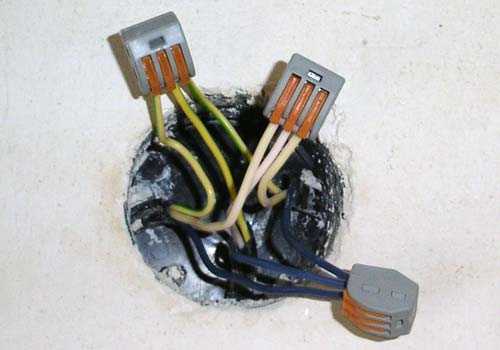

Далее нужно установить распределительные коробки. Их ставят в месте, где основной кабель разделяется на все выключатели и розетки. Нужно подумать о способе крепления провода в РК, как правило, мастера выбирают СИЗ – это наиболее простой и надежный способ, где контакты не окисляются, не расшатываются, удобно крепятся. Кабель закручивается под креплением, разводится таким образом, чтобы края не смогли контактировать между собой. Можно еще использовать обычную скрутку с изоляционной лентой, но так делать не рекомендуется, поскольку срок ее эксплуатации невелик, особенно при большом нагревании кабеля, контакт может со временем пропасть.

Подсоединяем розетки и выключатели.  Одна из основных причин, почему проводка в доме своими руками (в срубе) считается достаточно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся непосредственно на стену саморезами, таким образом, их крепление занимает всего несколько минут.

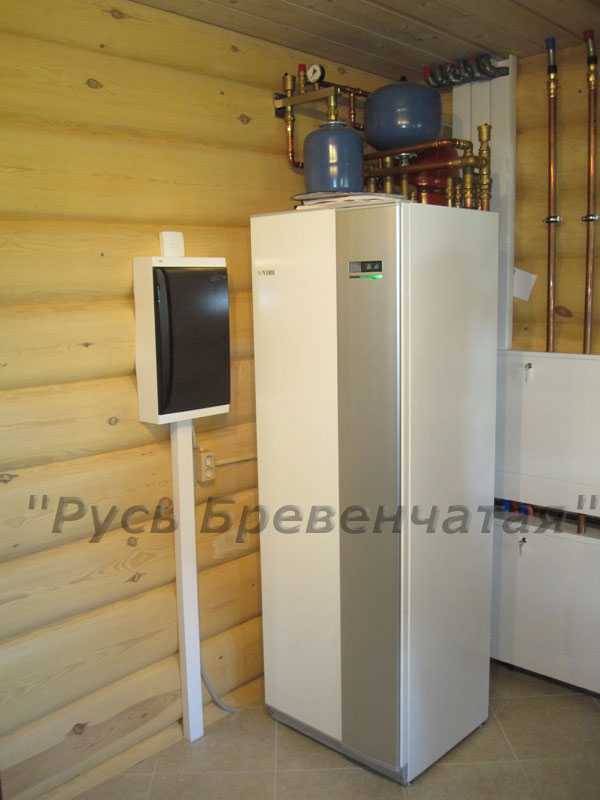

Сооружение электрощита

Это важный этап укладки электропроводки, так как часто возникает необходимость обесточить помещение частично или полностью на некоторое время. Сделать это без труда поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при коротком замыкании срабатывает автомат и отключает ток от линии. В нем вы установите электросчетчик, чтобы не выносить его отдельно на дом и не портить экстерьер, автоматы, подводку заземления, шины.

Особое внимание нужно уделить вводному автомату, так как его установить надо согласно максимальному лимиту электроэнергии. Правильный подбор могут сделать специалисты компании, с которой вы заключаете договор на поставку электроэнергии. К примеру, на обычный вводной кабель в 2.5 квадрата нужно будет поставить автомат на 5.8 кВт – это стандартный расчет. Автоматы желательно устанавливать так, чтобы пользоваться можно было интуитивно. То есть, по порядку или с условными обозначениями каждого помещения. Лучше всего, установить их разного цвета, чтобы потом не путаться. Щит сооружают при входе в помещение или в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большими предметами, подход к нему должен быть всегда открыт.

Если вы сделаете все согласно инструкции, ваша проводка будет не только эффективной и долговечной, но и безопасной для вашей жизни, имущества.

grounde.ru

видео-инструкция как сделать своими руками, особенности скрытой проводки в постройке из оцилиндрованного бревна, цена, фото

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже при условии пропитки стройматериала антипиренами, все равно остаются в группе повышенной пожарной опасности. Вот почему при возведении строений из сруба на важном месте стоят вопросы пожаробезопасности и в частности под особым вниманием – электротехнические работы.

Важно соблюдать безопасность и эстетическую сторону рабочего процесса

Обеспечение электроснабжения деревянного дома

Задача обеспечения безопасного функционирования электросети дома должна решаться сначала на бумаге, то есть начинается все с проекта.

На этапе его разработки принимаются решения об:

• Подключении к центральной электросети.
• Организации вводного устройства.
• Способе прокладки электрических кабелей.
  Это может быть:
  1. Скрытая проводка в бревенчатом доме.
  2. Открытая, располагающаяся поверх конструкций.
• Методе монтажа электроприборов:

С помощью специальных коронок по дереву в бревнах делают углубления под электротехнические элементы (в данном случае на фото – под розетку)

1. Выключателей.
2. Светорегуляторов.
3. Розеток.
4. Светильников и пр.

Внимание!
Не имеющим квалификацию электрика, лучше не браться за разработку проекта и его реализацию своими руками.
Пригласите специалистов доброкачественной фирмы и для проектирования, и для монтажа электросети дома, чтобы раз и навсегда закрыть вопрос о безопасности.

Для тех, кто намерен выполнять электромонтажные работы самостоятельно, пригодится этот материал, как инструкция к поэтапному решению задачи.

Подвод электрокабеля к дому

Подключение к линии электропередач осуществляется двумя способами:

1. Воздушным-менее затратным и быстро осуществимым. Для этого используют самонесущий кабель с расчетным количеством жил и их сечением.

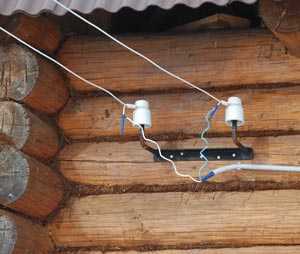

В случае с воздушным подключением провода тянутся от ближайшего столба

К сведению!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

2. Подземным-более дорогостоящим и трудоемким, но имеющим ряд преимуществ:
   • Проложенный под землей кабель не нарушит экстерьера здания и подворья.
   • В этом случае кабель надежно защищен от повреждений, что пролонгирует срок его службы.

Для подземной прокладки вводной линии в деревянный дом следует использовать силовой медный кабель.

Уже на этапе возведения фундамента необходимо учитывать подводку кабеля подземным способом

К сведению!
Проект подключения частного домостроения к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

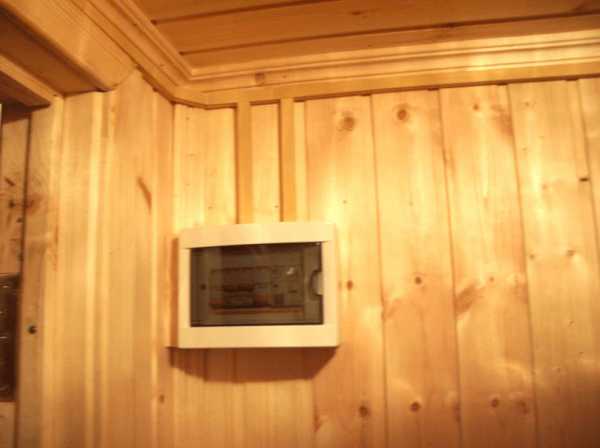

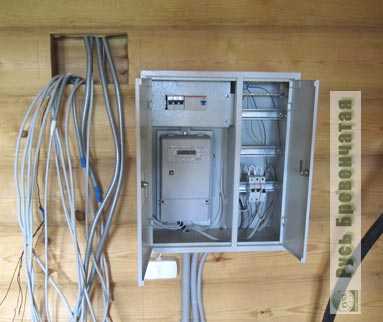

Вводное устройство

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через вводное устройство-распределительный щиток.

Его устанавливают в безопасном месте с обеспечением свободного доступа в любое время и оборудуют:

• Автоматическими выключателями.
• Аппаратами защитного отключения.

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую гильзу.
При разводке электросети по помещениям в местах прохода кабеля через стены и перекрытия также устанавливаются жесткие металлические гильзы.

Вводно-распределительный щит должен быть максимально огражден от контакта с древесиной, обычно его помещают в специальный металлический ящик. Размеры таких ящиков подбираются на конкретное количество «автоматов» и других устройств.

Внутренняя разводка

После оборудования электрощитка, можно приступать к монтажу внутренней электропроводки.

Как уже говорилось, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

• Открытым.
• Скрытым.

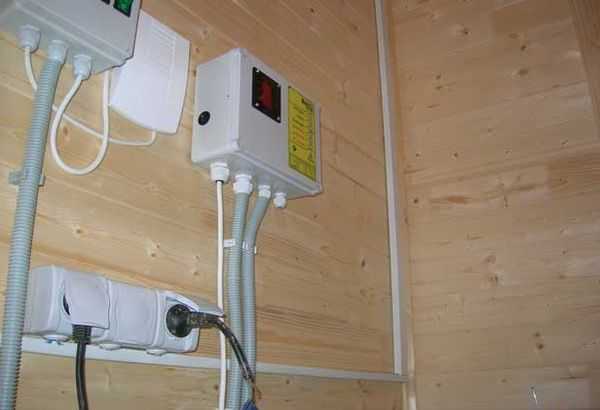

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, к тому же цена на такие электромонтажные работы гораздо ниже.

При открытой проводке кабеля его прокладывают непосредственно по внутренней поверхности:

• Стен.
• Перегородок.
• Потолков и других конструкций.

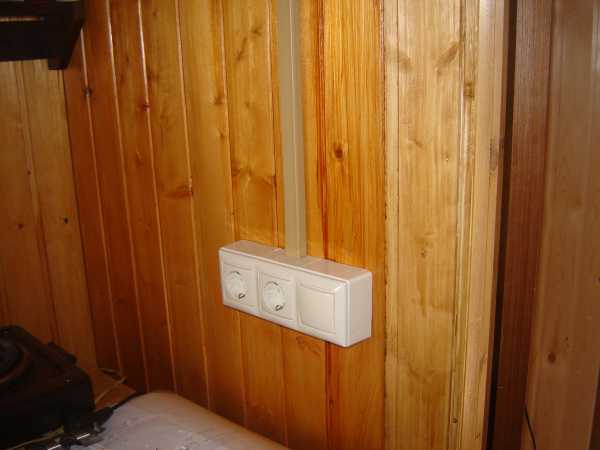

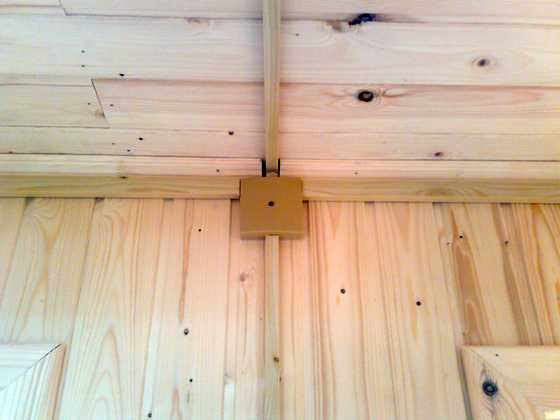

Повышая эстетику внешнего вида электропроводов и для дополнительной защиты, их прячут в самозатухающие короба. Современные производители подобной продукции предлагают широкий ассортимент изделий в отношении дизайнерских решений:

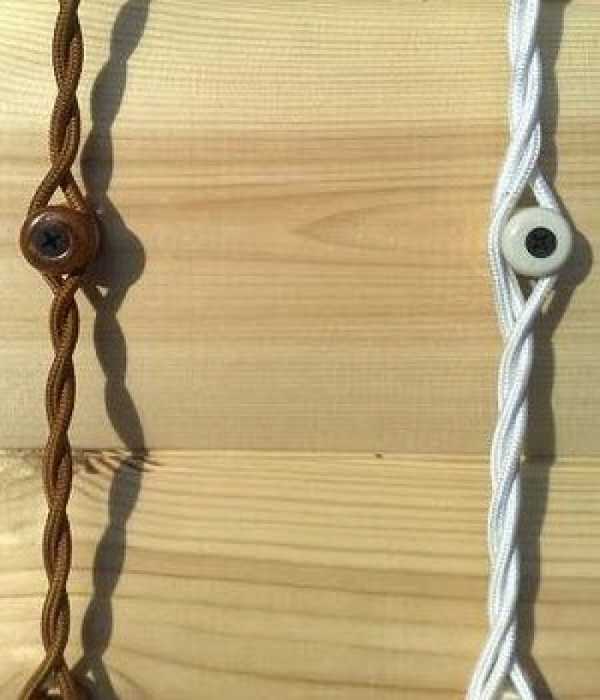

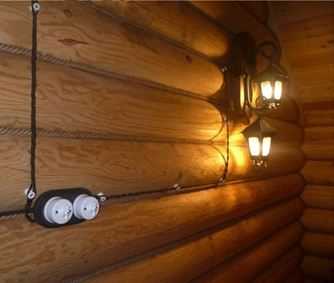

Сегодня стало популярно осуществлять в доме из сруба проводку в стиле ретро

• Различного цвета.
• Имитации фактуры древесины.

В такие каналы обычно камуфлируется электропроводка в доме из оцилиндрованного бревна облицованного деревянной вагонкой из-за ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянном строении небезопасный, трудоемкий и весьма затратный. Но по эстетическим соображениям многие склоняются именно так монтировать электросеть в своем доме. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

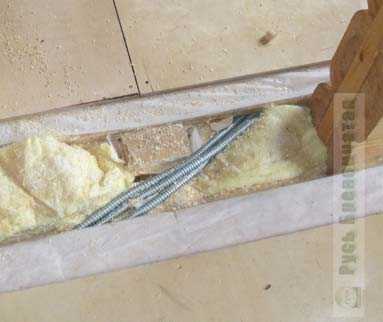

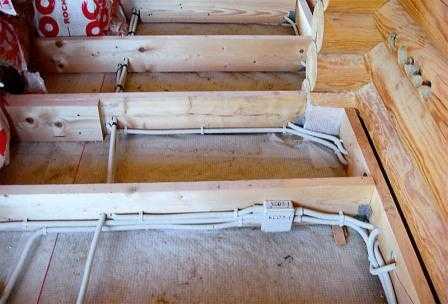

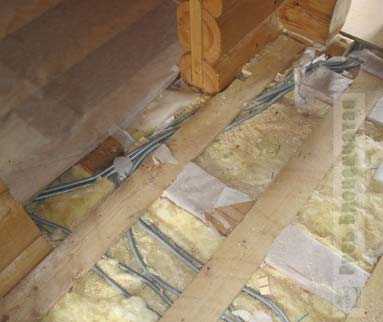

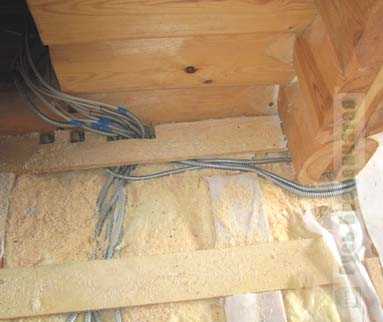

Проложить кабеля под напольным покрытием – как один из вариантов скрытой проводки

Важно!
Главное правило устройства скрытой электропроводки в срубе — исключить контакт проводов с древесиной.

Все дело в том, что проблемой может стать не только короткое замыкание в сети, но и имеющий обыкновение греться под воздействием высоких нагрузок металлический стержень под слоем изоляции.

Предотвращение нагревания деревянных конструкций дома от кабелей можно обеспечить, упрятав все провода сети в кожухи из металла или подавляющего горение пластика.

В этом качестве используют специальные:

Такие элементы сливаются с интерьером

• Кабель-каналы.
• Трубы.
• Гофрированные рукава.

Правила скрытой проводки таковы:

• Закладка основных линий разводки при скрытом способе выполняется параллельно со сборкой сруба.
• Подъемы к приборам освещения, розеткам и выключателям располагаются через подготовленные отверстия.

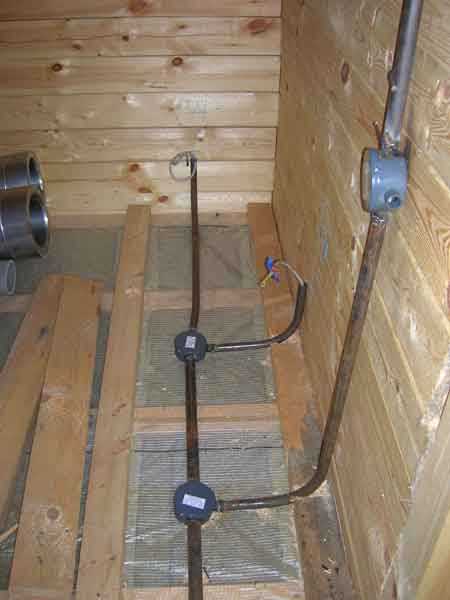

• Внутри перекрытий провода прокладывают в негорючих пластиковых трубах таким образом, чтобы они не подвергались механическим воздействиям.
• Скрытая проводка в доме из оцилиндрованного бревна должна проводиться с расчетом его естественной усадки. Все каналы и рукава с проводами должны быть защищены от давления подвижных бревен.

И скрытый и открытый способы разводки электрических проводов имеют свои недостатки и преимущества. В силу этого нередко используют комбинированный метод монтажа элементов электроснабжения деревянного дома.

Какой бы способ вы не выбрали, определитесь с местом расположения «головного офиса» всей вашей электросети

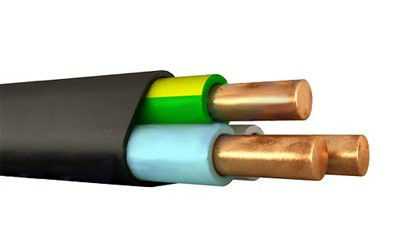

Выбор электрокабеля

Чтобы электропроводка в бревенчатом доме была действительно безопасной, выбирайте для электроснабжения определенный тип кабеля с буквами в маркировке:

• НГ, что означает не поддерживающий горение.
• LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

Грамотные специалисты рекомендуют:

• Для освещения прокладывается из трехжильных кабелей с сечением 1,5 мм квадратных (3х1,5).
• Для разводки под розетки нужен кабель 3х2,5.
• Кабель для электроплиты не менее 6 мм2.
• К проводу, питающему блок розеток от 4 точек и более, дополнительно ничего не подключают.
• Совершенно отдельно от остального оборудования подключаются: циркуляционный насос отопления и насос водоснабжения.
• Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (если в таковых есть нужда или при отсутствии газоснабжения).

Расчет электропитания отопительного оборудования довольно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

• Определенный объем помещений.
• Требуемый температурный режим.
• Потери тепла через конструкции дома (полы, окна, двери, стены и перекрытия).

Интересно!
Стоит отметить, что коэффициент теплопроводности оцилиндрованного бревна очень низкий по сравнению с камнем и бетоном.
Поэтому теплопотери через стены сруба будут минимальными, конечно же, это в том случае, если конопатка была произведена с соблюдением всех особенностей процесса.

Рассчитывать на полную пожарную безопасность жилища из древесины и эффективную, бесперебойную работу электросети можно лишь, когда соблюдена инструкция:

• По выбору кабелей и кабель-каналов для деревянного дома.
• Монтаж проведен по всем правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проводят измерение сопротивления изоляции жил.

Избежать повреждения «оболочки» кабеля можно запрятав в его защитный кожух

Электропроводка в доме из оцилиндрованного бревна должна повергаться профилактической проверке на повреждение изоляции с регулярностью раз в три года, для исключения возможных замыканий в сети.

Заземление

Наличие в деревянном доме способном к быстрому воспламенению молниеотвода и заземляющего контура еще одна важная часть противопожарной защиты. И заземлению здесь подлежат не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Вывод

Теперь остается лишь напомнить, что все работы должны проводиться в строгом соблюдении техники безопасности и с использованием качественных материалов. Наличие скруток кабеля с помощью изоленты должно быть исключено, сегодня есть множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

rubankom.com

Рубленные дома под ключ из качественного бревна. Проводим электрику

часть 1

Мы продолжаем рассказ об электрификации отдельно взятого рубленного дома под ключ. Автор, имея навыки электрика,осуществлял эту процедуру самостоятельно, а остальным нашим посетителям мы напоминаем, что компания Русь Бревенчатая не только строит качественные срубы, но и помогает осуществлять все остальные строительные работы по Вашему будущему рубленному дому или бане: строительство фундамента, монтаж крыши, организацию внутреннего электроснабжения и др. операции. Мы никогда не бросаем на произвол судьбы наших клиентов и, при их желании, всегда порекомендуем мастеров по всем остальным направлениям строительства.

А сейчас передаем слово нашему застройщику и партнеру, который в строительном сезоне 2010 года осуществил прокладку скрытой электрической проводки, смонтировал полы и межэтажные перекрытия, заложив при этом основу будущей системы вентиляции дома. Кроме того, мы опубликовали его статью, посвященную выбору и установке межкомнатных дверей. Кстати, ему настолько понравилось сотрудничество с нами, что сейчас (сентябрь 2010г.) он заказал у нас проект бани и уже начал строительство фундамента под нее, но об этом он сам расскажет в дальнейшем, а сейчас — вновь поговорим об электрике.

В предыдущей статье мы обсудили порядок подключения рубленного дома к внешним электрическим сетям, необходимость использования устройств защитного отключения (УЗО), правила организации заземления и др. Сейчас мы остановимся на следующем этапе — планировании внутренней разводки электрики, организации распределительных коробок, прокладке магистральных (в масштабах дома) и оконечных сетей в отдельных помещениях.

Еще раз подчеркну, если Вы не чувствуете в себе сил спланировать внутридомовые сети самостоятельно — обратитесь к специалистам. Вопросы электрической безопасности, особенно в рубленном доме под ключ, крайне важны и их нельзя доверять дилетантам. Ваш покорный слуга имел определенный опыт работы с электрикой, поэтому и занялся этим самостоятельно, в первую очередь из-за того, что аппетит приходит во время еды и постоянно возникают новые идеи по изменениям в электроснабжении отдельных помещений, а во вторых, строительство рубленного дома под ключ из бревна предусматривает последовательное выполнение ряда этапов, которые часто разнесены по времени, так что иногда проще выполнять их самостоятельно.

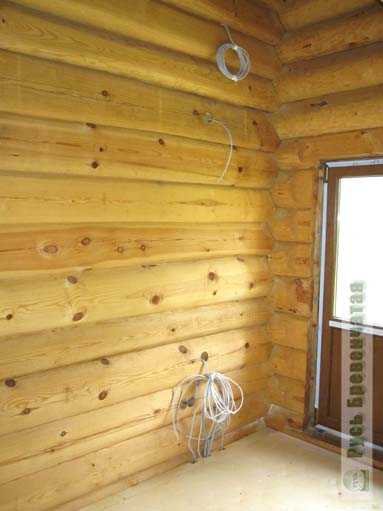

В свое время нами было принято решение о прокладке скрытой проводки в стенах. В соответствии со СНИПами она должна проводиться в металлических трубах, что конечно сегодня выглядит анахронизмом. Современные электрические кабели, в частности серии NUM имеют тройную изоляцию и пламегасящее наполнение. Поэтому в принципе достаточно разместить их в гофре. Тем не менее, если Вы планируете официально общаться с представителями электросбытовых компаний, которые будут принимать от Вас факт выполнения техусловий, то Вам стоит предварительно обсудить с ними их пожелания.

В принципе разумным компромиссом, на котором остановился и я, станет размещение кабелей не в пластиковой, а в металлической гофре. В большей степени я к этому склонился из-за опасения любви грызунов (мышей) к электрическим кабелям и тем, что определенное время часть кабелей на первом этаже будет лежать на полу и строители могут просто раздавить пластиковую гофрированную трубку.

Не буду оригинальным, если еще раз повторюсь, что для организации скрытой проводки в деревянном доме, Вы с самого начала должны иметь четкий план размещения розеток, выключателей и светильников. Исходя из этого, после строительства сруба на площадке, Вы должны разметить и засверлить все места выходов кабелей наружу (т.е. под розетки, светильники, к распределительному щитку и др.) а также обозначить места вертикальных каналов, проходящих в стенах. Здесь нужно уже четко представлять уровень будущего пола, чтобы правильно установить высоту особенно розеток.

Примечание, конечно я не призываю Вас самому брать дрель и сверлить стены балеринкой, Ваша задача указать места будущих розеток и выключателей, а плотники сами все аккуратно и профессионально засверлят. У меня, по крайней мере, проблем с плотниками Руси Бревенчатой не возникло — мы вместе очертили места, а потом они спокойно все без меня засверлили.

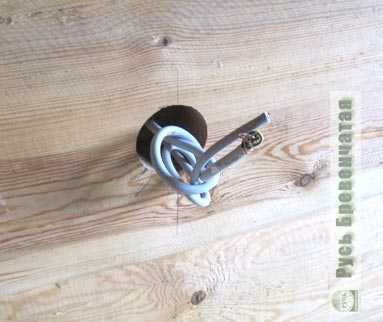

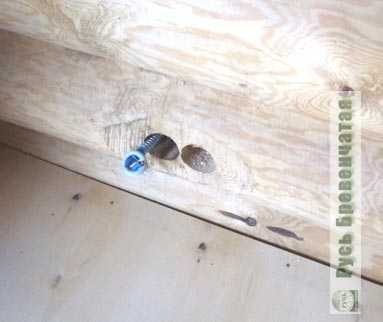

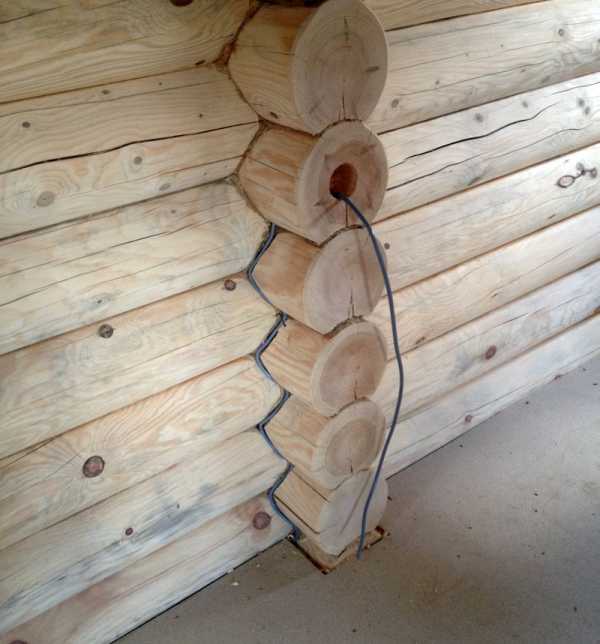

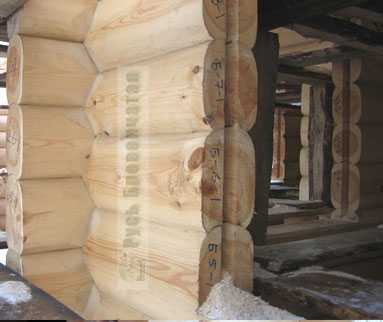

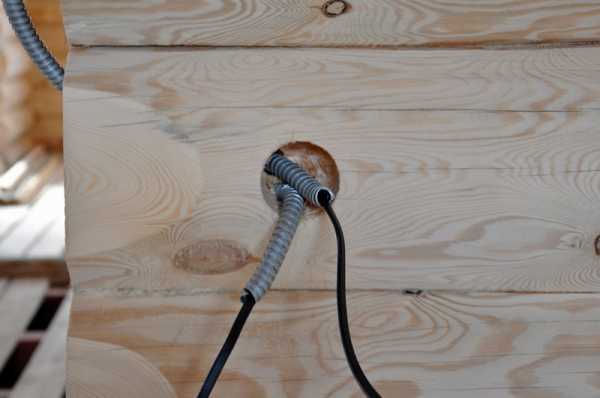

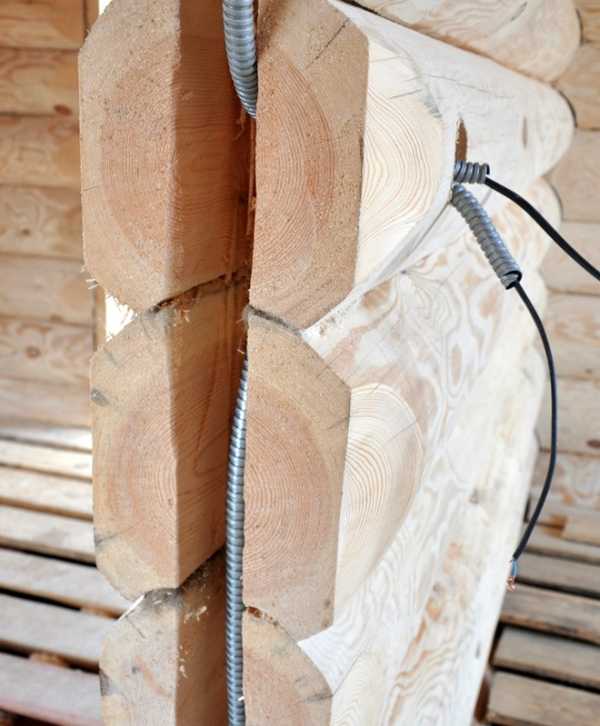

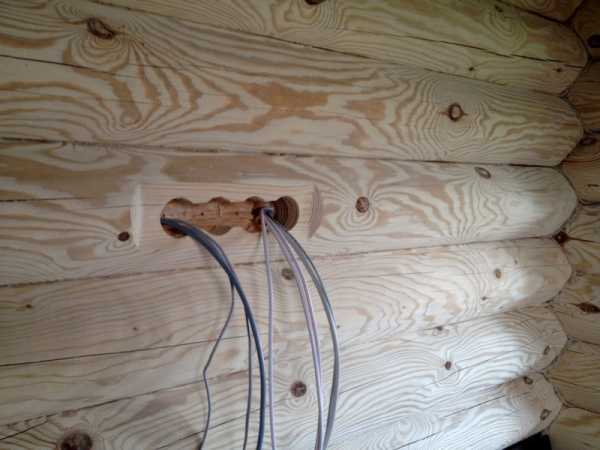

При разборке сруба, плотники должны будут засверливать, венец за венцом (сверху вниз), все вертикальные каналы — добиваясь, чтобы они соединялись с горизонтальными отверстиями под розетки и выключатели. При сборке сруба у Вас на участке, специально выделенный человек (лучше электрик — у нас это был я) должен опять таки, венец за венцом (снизу вверх), закладывать в эти отверстия так называемые кондукторы (толстый провод — подробнее) за которые потом будут вытягиваться кабели. Учитывая, что между венцами укладывается утеплитель (льноджут или др.), то нужно не забывать предварительно надрезать этот утеплитель в местах прохода кондукторов.

Как видите, организация скрытой проводки это непростая вещь, поэтому доверьтесь профессионалам, если не чувствуете в себе сил участвовать в этом. Отдать должное, руководство Руси … всегда идет в этом навстречу своим клиентам. Решившись на скрытую проводку, Вы несколько добавите себе забот, но зато не будете иметь в доме или бане сползающих, по мере усадки дома, кабелей или кабель-каналов. Лично меня на это подвигли рекомендации директора компании Дениса Мигачева, который посоветовал организовать проводку именно так, несмотря на сопутствующие трудности и мы об этом не жалеем.

Конечно, если Вы примете решение делать традиционную открытую проводку, то получив определенный шарм от витых проводов на керамических изоляторах (в этом тоже есть свой стиль) Вы избавитесь от сопутствующей скрытой проводке головной боли, но решать, что выбрать, несомненно только Вам.

Монтаж кабелей должен быть взаимоувязан с остальными строительными работами в деревянном доме. Учитывая, что у Вас будут магистральные горизонтальные кабели от комнат к распредщитку, то прокладку электрики стоит начинать при наличии чернового пола и уложенной между балками теплоизоляции (если фундамент — лента). С другой стороны, если планируется спрятать кабели в утеплитель, то монтаж кабелей должен быть завершен после укладки утеплителя, но до укладки пола по балкам. Поэтому оптимально сочетать монтаж пола и межэтажных перекрытий с прокладкой кабелей, что и было сделано мною по совету специалистов Руси Бревенчатой.

Многое зависит от того, какие полы Вы собираетесь монтировать, точнее даже от того, как Вы собираетесь отапливать дом. Вопрос далеко не праздный, особенно, если Вы планируете жить в доме круглогодично. Затраты на отопление являются одними из самых больших у домовладельцев (мы не рассматриваем случай центральных коммуникаций) и о них нужно задуматься заранее.

О выборе схемы отопления и схемы организации полов будет рассказано дополнительно, сейчас скажу одно — касающееся электрики. Было принято решение на первом этаже поверх балок настелить цементно-стружечную плиту (ЦСП), на нее в будущем уложить 5 см слой жесткой теплоизоляции (выше будет стяжка с трубами водяного теплого пола). Вот в этой теплоизоляции (т.е. поверх ЦСП) и будут размещаться все кабели, включая магистральные.

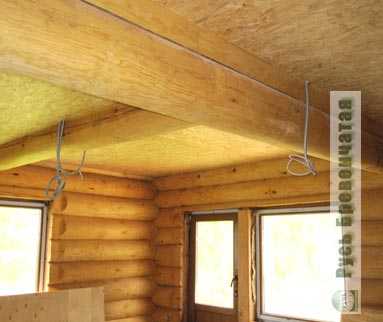

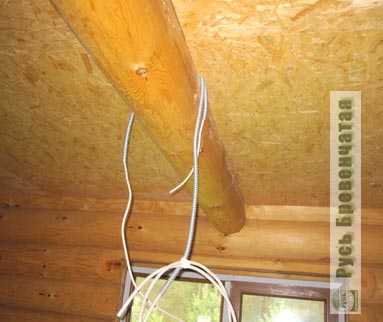

На втором (мансардном) этаже ситуация несколько иная. Мы также планируем там укладку теплого пола, но уже без стяжки. Поэтому поверх балок там уложена фанера, а снизу к балкам прикручены плиты osb-3. Под фанерой должны были пройти все кабели. Поэтому работа строителей и электрика здесь шла бок о бок.

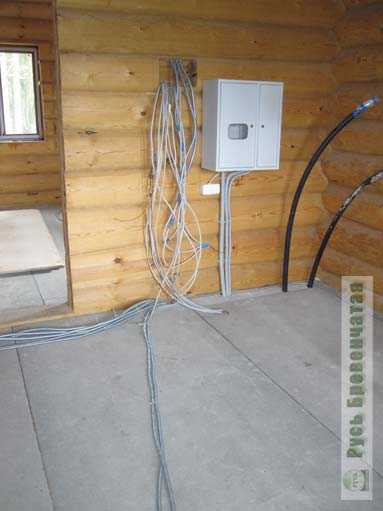

Перед началом работ нужно было решить вопрос с организацией монтажных коробок и магистральных кабелей. Суть в том, что конечно в идеале, чтобы от каждой розетки и от каждого выключателя шел отдельный кабель к отдельному автомату в щитке. Тогда, если Вам нужно заменить лампочку, отремонтировать розетку или выключатель, то Вы просто выключаете вручную соответствующий автомат и спокойно работаете. При этом в этом помещении будет работать свет и остальные розетки. Другая ситуация — от перегрузки в розетке у Вас срабатывает автомат, но при этом свет в этом помещении также не выключается и остаются работающими остальные розетки.

К сожалению, эта идеальная схема обычно не работает. Даже в моем небольшом доме, если бы от каждого оконечного устройства был бы протянут отдельный провод, да еще и в гофре, то общая толщина жгута составляла бы полметра в диаметре, а не так, как выглядит на фото справа.

Поэтому нужно для себя четко выделить ключевых потребителей, нуждающихся в отдельных автоматах и кабелях. Это конечно розетки в ванной (их нужно защищать отдельным УЗО), розетки на кухне — там будет большое энергопотребление, светильники и розетки вне дома (свет над крыльцом, вывод на веранду и пр.) — их также желательно ставить на отдельный автомат и дополнять УЗО, наиболее посещаемые комнаты (гостиная, спальня хозяев и др.).

Т.е. при коротком замыкании (срабатывании автомата) в этом помещении у Вас должно оставаться работать освещение и другие розетки (например, для паяльника, переносной лампы и пр.).

Следовательно, нужно найти компромиссы и так организовать электрическую сеть дома, чтобы не переборщить с количеством магистральных кабелей и автоматов, но обеспечить высокий уровень безопасности и удобства. Оценив ситуацию, я спланировал 4 магистральных кабеля со второго этажа и 11 с первого (см. кабели, выходящие из стены на фото выше). Большое количество кабелей первого этажа как раз и связано с наружным освещением, будущей розеткой на веранду, освещением подвала, санузла и т.д.

Определившись с количеством магистральных каналов, ведущих от будущих распределительных коробок в комнатах, нужно определиться и с местами размещения этих коробок. Здесь нужно учитывать равномерную удаленность коробки от всех потребителей комнаты, удобство ее установки, дизайн помещения и т.д. Пример вывода кабелей к коробке на втором этаже (см. фото ниже).

Когда планирование завершено, наступает этап практической работы.

Разумеется, для начала нужно приобрести необходимые кабели, гофру, изоленту и пр. Для работы в доме мною были использованы кабели NUM:

• 3*2,5 кв.мм — для прокладки магистральных каналов и локальных кабелей от распредкоробок к розеткам;
• 2*1,5 кв.мм — для организации освещения (от распредкоробок к выключателям и далее к светильникам) — здесь в принципе не требуется заземление;
• 4*1,5 кв.мм — для организации проходного выключателя на 2 лампы в районе лестницы.

Как позже выяснилось, что можно было бы использовать и кабели 3*1,5 кв.мм — для подвода к двух-рожковым люстрам (т.е. к люстрам на два положения освещения), но за неимением оных пришлось использовать более толстый трехжильный кабель сечением 2,5 кв.мм.

По гофрированным трубкам. На мой взгляд, ничего страшного не произошло бы и при использовании пластмассовой гофры, но я решил обезопасить себя от грызунов и следовать букве закона, поэтому стал использовать металлическую гофру. Работать с нею конечно же менее удобно, поскольку в них не закладываются кондукторы (тоненькая проволока для протягивания кабеля в гофру) и приходится заталкивать кабель вручную с одного из концов.

Для эксперимента мною были приобретены бухты гофры диаметром 12 и 15 мм (меньше нет). Попытавшись в первый раз просунуть длинный кабель 3*2,5 кв.мм в 15-мм гофру мы остановились лишь на 4-5 метровом куске, дальше кабель было просто не затолкнуть.

Позже, набив руку мы умудрялись укладывать этот же кабель длиной 8-10 м, но уже в 12-мм гофру. Для этого нужны еще 1-2 человека, которые методично трясут гофру в горизонтальной плоскости по мере прохождения кабеля по ней.

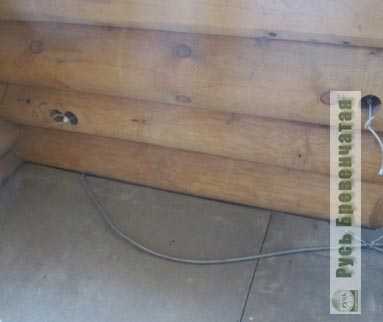

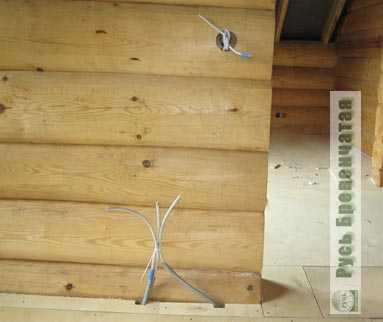

Для магистральных кабелей, которые укладываются на пол и в стене проходят через широкий магистральный канал мы не парились и применяли 15-мм гофру. А вот для кабелей, проходивших сквозь вертикальные узкие каналы мы использовали только 12-м гофру, да и то, по первости, это не всегда это успешно получалось — пришлось в паре мест уложить кабель без гофры. Основной ошибкой было то, что перед протаскиванием кабеля нужно было обмотать изолентой место стыка кабеля и кондуктора, а также место крепления гофры к кабелю — в этом случае все было нормально.

Негативно сказывалось также то, что в качестве кондукторов я использовал старый медный кабель (сечение 4 кв.мм) из трансформаторов (благо на работе их было много) — он был не очень ровным, поэтому часто застревал особенно в местах прохождения теплоизоляции между венцами. Поэтому совет — будет возможность — используйте новый и ровный провод типа толстой струны.

Тем не менее, за два дня нам удалось все проложить. Затруднения возникали на втором этаже, при прокладке кабеля под фанерой. Дело в том, что там приходилось надрезать балки для прокладки кабелей с помощью бензопилы (электропилы), что требовало времени. Но одновременная и слаженная работа электрика и плотника позволило достаточно оперативно решить и эти вопросы.

Дальнейшая работа по организации электрики откладывается до выполнения ошкуривания и окраски внутренних стен дома, что, в свою очередь, стоит после организации теплых полов, поэтому мы продолжим нашу историю организации электроснабжения дома, по-видимому, уже в следующем, 2011 году.

P.S. Кстати, можно значительно упростить и удешевить процесс прокладки скрытой проводки. Об этом мне сообщили специалисты Руси Бревенчатой. Для прокладки вертикальных кабелей можно использовать пазы в дверных проемах (см. фото справа), куда закладываются черепные бруски. Нужно просто углубить этот паз (это можно сделать и позже, после сборки сруба). Места будущих выключателей следует располагать недалеко от дверного проема (что собственно обычно и происходит). К отверстиям, где планируется размещать стаканы под выключатели, просверливаются отверстия из пазов под черепные бруски — получается дешево и сердито. Подводку кабеля к розеткам осуществляют внешним монтажом, но здесь видимая высота кабеля небольшая, поэтому интерьер не будет сильно портиться.

Мы обязательно завершим наш рассказ о монтаже электрики, тем более что сейчас (осень 2013 г) все работы в доме полностью завершены. Часть фото уже Вы смогли увидеть в тексте статьи, см. выше.

Предлагаем перейти к следующей статье — о строительстве забора.

Либо можно вернуться на начальную страницу Блога, к каталогу статей о нашем доме и бане.

spbrb.ru

видео-инструкция по монтажу своими руками, особенности кабелей для проводки, цена, фото

Все фото из статьи

В деревянных домах электропроводка монтируется, как правило, открытым способом. Причем в связи с некоторыми особенностями древесины как строительного материала, этот процесс имеет ряд особенностей. В данной статье мы подробно рассмотрим, как выполняется открытая проводка в деревянном доме своими руками и какие к ней предъявляются требования.

Открытая проводка в деревянном доме

Общие сведения

Достоинства

В первую очередь следует сказать, что открытой называется проводка, которая находится на виду, т.е. провода располагаются на поверхности стен и потолка, в то время как скрытая прокладывается под отделкой.

Открытый вариант монтажа обладает некоторыми серьезными достоинствами:

• Является более безопасным.
• Цена электромонтажных работ ниже. Кроме того, можно их выполнить самостоятельно.

Также следует отметить, что деревянные дома зачастую вовсе не имеют отделки, в результате чего открытый монтаж является единственным способом выполнения разводки.

Пример маскировки открытой проводки

Недостатки

Что касается недостатков, то основным минусом такой проводки является визуальная непривлекательность. Своим видом она может несколько испортить интерьер и даже придать ему вид офиса. Однако, при правильном подходе к оформлению, проводку можно замаскировать или даже сделать ее частью декоративных элементов, к примеру, при стилизации дома под старину.

Другим ее минусом является то, что расположенные на виду провода остаются незащищенными, а это может привести к случайному их повреждению, к примеру, во время переноски мебели. Правда, решить проблему можно спрятав провода в специальные короба.

Медный кабель ВВГнг

Основные требования

При выполнении проводки в деревянном доме необходимо учитывать, что древесина является легко воспламеняющимся материалом. Короткое замыкание вполне может стать причиной возгорания деревянной поверхности. Поэтому правила монтажа открытой электропроводки в деревянном доме запрещают соприкосновение проводов со стенами или другими деревянными поверхностями.

Кроме того, имеются и другие важные требования:

• Жилы проводов должны быть медными и обязательно изолированными негорючим материалом.
• Прежде чем выбрать сечения провода, необходимо правильно выполнить его расчет, чтобы нагрузка не превышала допустимую норму. В идеале запас мощности должен составлять 30 процентов.
• В распределительном щитке обязательно должен быть установлен УЗО и автоматический выключатель.
• Короба и каналы, в которых укладываются провода, должны быть выполнены из негорючего материала.

Это основные правила открытой электропроводки в деревянном доме, однако, помимо них имеются и другие некоторые нюансы, с которыми ознакомимся ниже.

Пример простой план-схемы

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

• Осветительные приборы;
• Выключатели;
• Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

• Электрообогреватели;
• Стиральная машина;
• Телевизоры;
• Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

• Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
• Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

• Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
• Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Обратите внимание!
Готовую план-схему необходимо согласовать с Госэнергонадзором.
При этом специалисты помогут рассчитать сечение кабеля и указать на ошибки, если они имеются.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Обратите внимание!
При подземной прокладке, ввод должен осуществляться сквозь фундамент, но не под ним.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Варианты монтажа открытой проводки в помещении

Правила открытой проводкой в деревянном доме допускают ее монтаж несколькими способами:

• В гофре из ПВХ;
• В кабель-каналах;
• На скобах;
• На фарфоровых роликах.

Ниже подробней ознакомимся с каждым из этих вариантов.

Обратите внимание!
Все соединения кабелей должны выполняться исключительно при помощи специальных клемм, но не скруток.

Пример разводки при помощи гофрированной трубы и специальных клипс

В гофрированной трубе

Разводка электропроводки в гофрированной трубе пользуется большой популярностью, причем не только в деревянных домах, но и других помещениях.

Связано это со следующими ее достоинствами:

• Имеет разные размеры, благодаря чему в трубе можно разместить несколько кабелей.
• Легко гнется, что позволяет без труда выполнять повороты под 90 градусов.
• Легко крепится к деревянной поверхности. Для этого можно воспользоваться пластиковыми клипсами или металлической стяжкой.
• Благодаря тому, что гофра выполнена из ПВХ, она не горит, в результате чего соответствует требованиями пожарной безопасности.

Правда, наряду с достоинствами гофра имеет и некоторые недостатки:

• На горизонтальных участках она провисает и изгибается, в результате чего проводка приобретает неопрятный вид.
• На поверхности трубок быстро скапливается пыль, причем ее очень сложно удалить.

По этим причинам не всегда имеет смысл прятать провода в гофру.

На фото — пример разводки в кабельных каналах

Кабель каналы

Альтернативой гофре являются пластиковые лотки и короба, которые еще называют кабель-каналами.

Как и гофра, они выполнены из негорючих материалов, но при этом обладают рядом достоинств:

• Легко собираются из отдельных деталей.
• Смотрятся более опрятно, чем гофра, благодаря правильным ровным формам.
• Существует множество цветов, благодаря чему кабель каналы можно неплохо вписать в любой интерьер.

Единственным недостатком коробов является то, что их нельзя использовать для недавно построенных домов, которые еще не дали усадку. Если их установить в таком доме, то они вскоре деформируются и растрескаются.

Совет!
Проложить проводку можно в специальных пластиковых плинтусах с кабель-каналами.
В этом случае часть линий будет полностью скрыта.

Дюбель хомут (скоба) для кабелей

Скобы

При монтаже проводки на специальных пластиковых скобах кабеля остаются открытыми. Поэтому к ним повышаются требования. В частности, кабель для открытой проводки в деревянном доме должен иметь двойную изоляцию.

К примеру, можно использовать ВВГнг или даже NYM, который обладает тройной оплеткой. Оплетка последнего не поддерживает процесс горения и выделяет небольшое количество дыма в случае короткого замыкания.

Надо сказать, что это способ монтажа простой и дешевый, однако, лишенный эстетичности, ведь к стене или потолку, как правило, крепится не один провод, а несколько кабелей.

Выполненная проводка при помощи керамических роликов в стиле ретро

Фарфоровые ролики

Монтаж проводки на фарфоровых роликах является отличным вариантом для интерьеров, оформленных в стиле ретро. Дело в том, что этот способ является очень старым и выглядит достаточно винтажно и в то же время симпатично.

Его принцип основан на том, что вдоль линии устанавливаются керамические ролики. При этом в качестве кабелей используется скрученный медный провод, который надевается на керамические ролики. В результате между стеной и проводом получается воздушное пространство, что необходимо для обеспечения пожарной безопасности.

Совет!
При монтаже проводки можно использовать комбинированный метод, к примеру, на потолке или другой ровной поверхности использовать кабель каналы, на стене уложить провода в гофру, а по полу провести их в плинтусах.

Как и в предыдущем случае, при таком монтаже кабель должен иметь двойную изоляцию.

Установленные на деревянной стене розетки

Порядок монтажа проводки

Краткая инструкция по монтажу проводки выглядит следующим образом:

• Прежде всего,необходимо выполнить разметку расположения линий, выключателей, розеток, и светильников и пр.
• Затем подготавливаются места установки розеток и выключателей. Для обеспечения максимальной пожарной безопасности, все электроприборы необходимо монтировать на стальные пластины, которые служат прокладкой.
• Далее выполняется монтаж электроприборов.
• Затем согласно разметке осуществляется прокладка непосредственно электропроводки. Данный процесс зависит от способа монтажа кабеля. При использовании кабель каналов или керамических роликов, их следует прикрепить к поверхностям вдоль разметки. Если же используется гофра, можно вначале завести в нее кабель и затем прикрепить к стене или потолку.
• После прокладки линий осуществляется подключение всех электроприборов.
• Далее разводка соединяется в распределительной коробке при помощи специального приспособления, которое называют звездочкой.

Распределительная коробка с клеммами

Обратите внимание!
В местах прохода проводов сквозь стену необходимо использовать металлические гильзы.
Причем на их края желательно надеть пластиковые втулки, чтобы не повредилась оплетка проводов.

На этом монтаж проводки практически завершен. Теперь нужно лишь подключить разводку к щитку. Однако, прежде чем это сделать необходимо пригласить профессионального электрика, чтобы он проверил правильность и качество монтажа. Также специалисту следует доверить и подключение проводки к щитку.

Вот, собственно, и все основные моменты, которые необходимо знать для самостоятельного монтажа электропроводки в деревянных домах.

Вывод

Монтаж проводки в деревянном доме открытым способом является довольно простой процедурой. Однако,она требует строгого соблюдения вышеперечисленных правил, так как от качества электропроводки зависит безопасность проживания в доме. По этой же причине все наиболее ответственные этапы работы необходимо доверить специалистам.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

rubankom.com

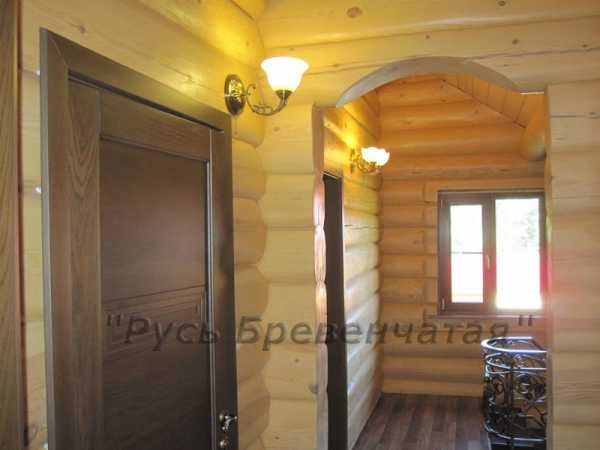

Электропроводка в бревенчатом доме | Строим дом сами

Итак, Вы сделали выбор – Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.

Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме – это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа “Электрика в бревенчатом доме своими руками”! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.

Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.

Все соединения проводов должны быть надежны и доступны – соответственно выведены в специальные монтажные коробки!

Вся проводка первого и второго этажей “собирается” в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме – доме Вашей мечты!

Будьте осторожны! Берегите себя и свой дом!

Источник

Тематические статьи

highlogistic.ru
