Как провести воду из скважины в дом

После того, как создан автономный источник на земельном участке, надо правильно установить другие части системы. В этой статье рассмотрим инженерные коммуникации, которые используются для подачи воды в дом. Помимо общих параметров, изучим особенности будущей эксплуатации, чтобы исключить возникновение сложных ситуаций,  предотвратить поломки и аварии.

Основные части системы

Предположим, что естественный напор недостаточен для транспортировки жидкости в дом самотеком. В этом случае используют насос погружного типа с подсоединенным к нему гибким шлангом. Некоторые специализированные устройства такого типа оснащаются автоматическими реле, которые включают/выключают технику при изменении уровня воды.

Важно! Выбирать следует специализированный насос для скважин. Он оснащается предварительным фильтром, препятствующим проникновению механических частиц. Некоторые модели предназначены для дренажных систем, они в состоянии выполнять свои функции бесперебойно даже при сильном загрязнении воды. Рекомендуется проверить наличие блокировки, предотвращающей «сухой ход».

Такой насос опускают в скважину на специальном тросе. Нельзя использовать для крепления шнур электропитания, гибкий шланг. Выводной шланг присоединяется к стационарному трубопроводу через вентиль. Все перечисленное оборудование устанавливается в специальном помещении (кессоне). Нижнюю часть его устанавливают ниже уровня промерзания почвы в данном регионе. При строительстве монтируют гидроизоляцию. Если хорошего утеплителя недостаточно, комнату оснащают системой подогрева, обеспечивающей температуру выше 0 °С в холодную пору года.

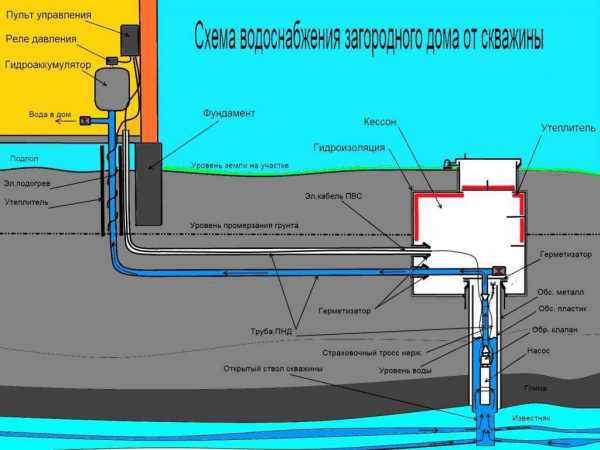

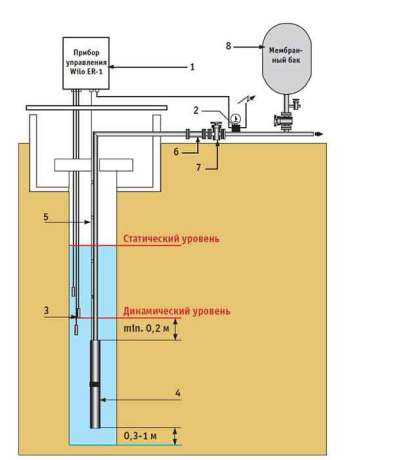

Схема водоснабжения загородного дома от скважины

Магистральную трубу укладывают на глубине более 1,5 метров. Этого достаточно для средней полосы России, чтобы вода со скважины не замерзла зимой. Но лучше выяснить точные данные в архитектурном бюро местного муниципалитета. Если предполагается установка части водопровода на поверхности земли для полива растений, то надо предусмотреть возможность сезонного слива жидкости.

Подготовка воды и вспомогательные устройства

Чтобы облегчить эксплуатацию и упростить контроль, используют разные средства автоматизации. Так, например, в кессоне можно установить датчики температуры. При большой глубине забора воды устанавливают лебедку с электроприводом, которую используют для подъема и опускания агрегата в рабочее положение. В наши дни электронные устройства быстро дешевеют, поэтому оснащение этой комнаты автономной сигнализацией не будет сопряжено с крупными расходами.

При использовании сравнительно неглубокой скважины «на песке» понадобится принять дополнительные меры для предотвращения попадания механических загрязнений в систему водоснабжения. Для этого применяют следующие типы фильтров:

Фильтр Конструкция Преимущества  Особенности
С отверстиями Цилиндр с отверстиями, или щелевыми  прорезями, обернутый сеткой. Высокое качество фильтрации, способность выполнять функции в течение длительного времени. Такое устройство можно сделать самостоятельно из металлической, или пластиковой трубы.
Сетчатый Решетчатая конструкция со  свободными ячейками, подходящими для задержания песка размерами. Хорошая производительность, долговечность. Качественные фильтры такого типа стоят дороже, чем предыдущие варианты. Их создают из нержавеющей стали в фабричных условиях.
Гравийный Засыпка из гальки, или других очищенных материалов. Такой фильтр можно сделать самому быстро и без лишних затрат. Не самое лучшее качество очистки. При увеличении слоя фильтрующего мате6риала снижается производительность.

Отсутствие привкусов и посторонних запахов, видимая чистота – эти параметры используются в санитарных методиках. Но они не определяют полностью действительное отсутствие вредных примесей. Нитраты, бактерии, отходы промышленных производств могут не проявлять себя явным образом. Загрязнение среды приобрело крупные масштабы, поэтому опасные химические соединения и микроорганизмы могут находиться даже на большой глубине. В артезианских скважинах негативное влияние оказывают горные породы, насыщающие воду кальцием, магнием и железом.

Перечисленные выше сведения заставляют внимательных людей совершать дополнительные проверки. Лучше всего, сделать несколько проб в течение года, чтобы проверить изменение анализов при паводках, после ливней. На основании полученных данных делают техническое задание для создания системы водоочистки. Механический предварительный фильтр является ее составной частью.

Фильтры

Давление в магистральном водопроводе поддерживают на уровне не менее 2-2,5 бар. Если оно меньше, котлы отопления и другое подключенное оборудование будет работать с перебоями, либо не так эффективно, как предусмотрел производитель. Для соблюдения такого условия устанавливают следующее оборудование:

  • Накопительный бак. Его монтируют выше, чтобы естественного напора хватало для удовлетворения отдельных потребностей.
  • Емкость с гибкой мембраной в комплекте с насосом для повышения давления и предотвращения его резких перепадов.
  • Предохранительные клапаны, регулирующая автоматика, средства контроля и оповещения.

Водоснабжение из скважины опытные специалисты проектируют в комплексе. Они учитывают не только факторы, перечисленные в данной статье, но и конкретные условия эксплуатации, пожелания и требования будущих пользователей. Принимается во внимание предполагаемый срок службы скважин разных типов, а также данные инструкций производителей специального оборудования.



79w.ru

Как провести воду в дом из скважины

Решил я на даче провести воду в дом из скважины.



Стал искать в интернете, какие нужны для этого комплектующие и какой тип труб лучше.



Забегая вперёд, скажу,  воду провёл самостоятельно, своими руками.



С тех пор прошло 3 года, вся система работает отлично, поэтому решил поделиться опытом.



Чтобы провести воду в дом из скважины или колодца, отлично подойдут, (ПНД) полиэтиленовые трубы низкого давления.



Укладывайте их лучше сразу поглубже, чтобы зимой не пришлось откапывать и отогревать. Во всех регионах глубина промерзания почвы разная, да и год на год не приходится, поэтому я закопал трубы на 2 метра.



Для прокладки трубопровода понадобится переходник "насос-труба". Для нашего монтажа, лучше использовать, латунный.



Чтобы вода не уходила обратно в скважину, обязательно купите обратный клапан.



Например, для 32-х миллиметровой трубочки подойдёт дюймовый клапан, а вообще ориентируетесь от диаметра трубы.





Мне, чтобы провести воду в дом из скважины, такой трубы хватило, и напор хороший. Также нужно взять два пластиковых переходника, для подсоединения клапана.



Длина (ПНД) зависит от длины водопровода, только чтобы диаметр трубы соответствовал мощности насоса.



Если ваш трубопровод будет иметь перегибы, лучше запастись пластиковым отводами, потеря воды, и нагрузка на насос будет меньше. Для доставки воды в дом из скважины или колодца необходим погружной

насос.



Для экономии его ресурса, в дачном домике, нужно установить гидроаккумулятор. Он понадобится для поддержания давления в трубопроводе и накопления воды.



Работа этого аппарата осуществляется в автоматическом режиме, то есть при открытии крана вода поступает из гидроаккумулятора, а из скважины, насос начинает качать, по мере опустошения бака агрегата.



К тому же такой накопитель, пригодится при временных перебоях с электроэнергией, что часто случается в загородных посёлках. Некоторое время вода ещё у вас будет.



Для подключения гидроаккумулятора потребуются дополнительные комплектующие:

Манометр;

Пятивыводной адаптер;

Колпачковый кран;

Реле давления;

Переходник с адаптера на трубу;

Гибкая подводка.



Как уже говорилось для подачи воды потребуется не только насос, но и трос для его погружения, чтобы он был надёжно прикреплён, и электропровод в защитной водонепроницаемой оболочке.



Оголовок для герметизации устья скважины, а также термоусадочную   муфту для подключения электроэнергии.



На самом деле провести воду в дом из скважины или колодца, на самом деле не сложно, как может показаться сначала, если что-то не понятно прочитайте ещё раз, не спеша.



Я уверен любому садоводу или огороднику мужского пола, под силу обеспечить комфорт на даче, а ещё лучше, если скважина внутри дома.





Поделитесь с друзьями в соцсетях

lubdacha.ru

Водопровод из скважины в дом. Провести воду из скв

Подводка воды к даче, дому или коттеджу от скважины является более сложным в техническом исполнении, чем подводка воды из колодца. Это связано с более высокой квалификацией специалистов по установке водопровода из скважины, пусконаладочным работам, и более высоким требованиям к проектировочной части.

С учетом того, что подводка воды из скважины, имеющая свою технологическую специфику более трудозатратна, а также в связи с большей стоимостью необходимого для организации водоснабжения Вашего дома из скважины оборудования, стоимость работ по ее исполнению может значительно отличаться. Зависит это от конкретных параметров самой скважины, и составляющих элементов системы водоснабжения в целом.

Конструктивные особенности системы подачи воды из скважины сводятся к необходимости обустройства оголовка скважины, большему разнообразию и большей стоимости механической (кессоны для «приямка») и электро-гидравлической (насосы, гидроаккумулятры, монометры и пр.) части. Ощутимо дороже могут стоить как определенные марки глубоководных насосов для скважин, так и обслуживающая их автоматика. Водоподготовка забираемой из скважины некачественной воды может иметь бюджет превышающий основную часть работ по вводу воды в дом из скважины.

Для того, чтобы ориентироваться и в предстоящих затратах, и в результатах планируемых мероприятий по подводке воды из скважины в дом, следует понимать общую технологическую схему и последовательность предстоящих действий.

В принципиальной схеме типового устройства оборудованной для водоснабжения из скважины представлены все включенные в нее элементы:

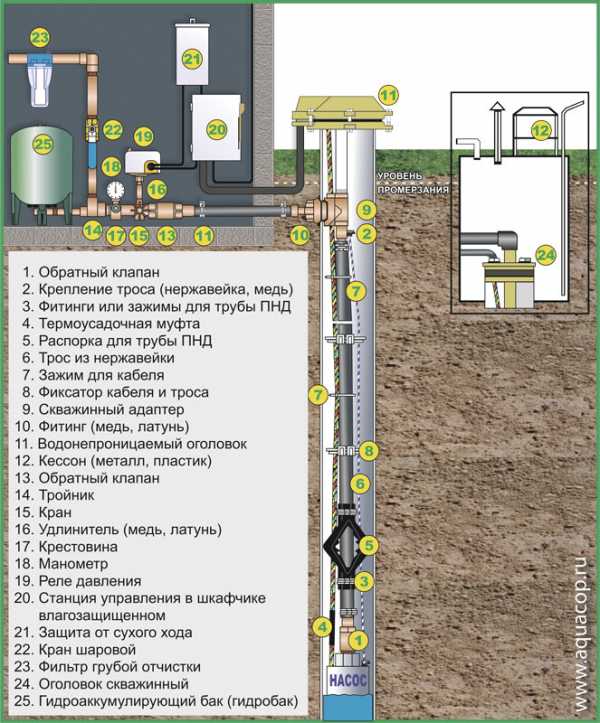

Типовая схема обустройства скважины

Первоначальным этапом организация водоснабжения от имеющейся скважины, является обустройство оголовка скважины. Это может быть кессон из железобетонных колец, металла или металлопластика.

Кессон из ЖБ-колец с насосом

Кессон для скважины Металл

Металло-пластиковый кессон

Выбор типа кессона диктуется не только параметрами технического задания, составленного проектировщиками теоретиками, но геодезией участка. При этом следует понимать, что одного и того же практического результата можно добиться с существенными по бюджету исполнения различиями. Замена более дорогостоящего герметичного кессона стандартными колодезными кольцами с донной секцией или бетонированным днищем – самый экономичный, и часто оправданный вариант. Однако допустима данная технология оборудования оголовка скважины исключительно на участках с невысоким уровнем «верховодной» грунтовой воды.

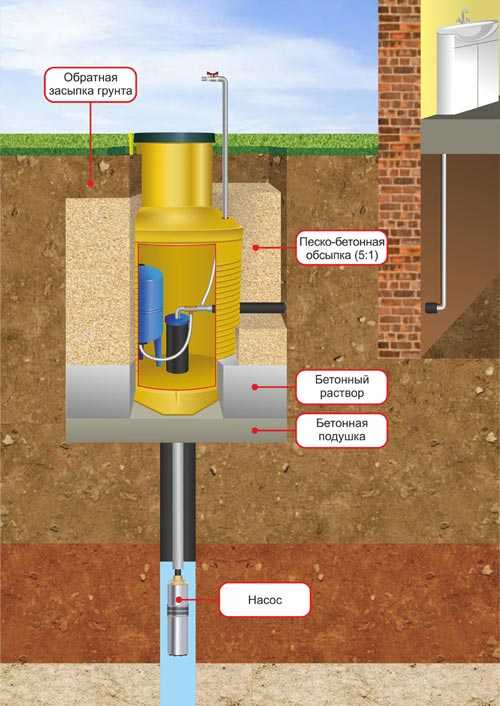

Типовая схема монтажа кессона для скважины

Внутри кессона устанавливаются гидроаккумулятор и автоматика, фитинги, переходники, фильтры очистки, монометр для контроля давления и т.д. Система вынесенного за пределы здания и смонтированного в кессоне гидро-пневно-элеткрического оборудования применяются чаще, т.к. данная схема избавляет потребителя от шума, не занимает дополнительного места в доме, имеет большую доступность для профилактических осмотров и ремонта. В случаях, когда в систему водоснабжения включены системы обезжелезивания и ионизации, дополнительные модули водоподготовки и очистки, место для их монтажа предусматривается внутри подвалов или других технических помещений.

Так как система водоснабжения из скважины требует бесперебойного электропитания, целесообразно иметь систему автономного энергоснабжения на случай возможных перебоев в централизованной подаче электроэнергии.

Cтоимость подводки воды из скважины в дом с общим перечнем работ

Глубина скважины в метрах
20-50 50-100 100-150
Оборудование
Насос от 10.000 от 15.000 от 30.000
Гидроаккумулятор 100 л. 8.000 8.000 8.000
Реле давления 3000 3000 3000
Оголовок на скважину 8000 8000 8000
Кессон (Россия) 14500 14500 14500
Кабель обогрева 8000 8000 8000
Материалы монтажные от: 24300 24300 24300
Монтаж и земл. работы от: 15000 15000 15000
Общая стоимость от: 90800 95800 110800

* Цены указаны в Рублях.

Точный и необходимый подбор материалов и оборудования для организации водоснабжения загородного дома, дачи, коттеджа, сможет дать только специалист после изучения и анализа суточных потребностей в воде и конкретных условий.

Проектировщики, инженеры и монтажники нашей организации обладают необходимым уровнем компетентности и практическим опытом организации автономных систем водоснабжения, позволяющим Заказчикам получить оптимальный по стоимости и гарантированный по качеству результат.

Работаем слаженно, качественно и недорого!

Консультации и прием Заявок осуществляются с 9.00 до 21.00 по телефону:

+7 (495) 784-40-20

Смотрите так же по подводке воды:

  • <Поиск водоносных слоев для колодцев
  • Вольеры>

www.aquacop.ru

Водоснабжение частного дома из скважины: схема и особенности комплектации

Вряд ли загородный дом можно считать пригодным для проживания, если на участке нет воды. Собственная скважина – хорошая альтернатива центральному водопроводу, который по каким-то причинам не устраивает домовладельца. Нередко именно бурение оказывается единственным способом получить качественную питьевую воду. Того, кто только планирует обзавестись собственным гидротехническим сооружением на участке, ждут сюрпризы. Общаясь с подрядчиками, они неожиданно узнают, что бурильщики, как правило, не занимаются полноценным обустройством скважины и подключением водопровода, поэтому людям приходится искать ещё одного исполнителя. Несмотря на кажущуюся сложность, это вполне по силам в меру подготовленному домашнему мастеру.

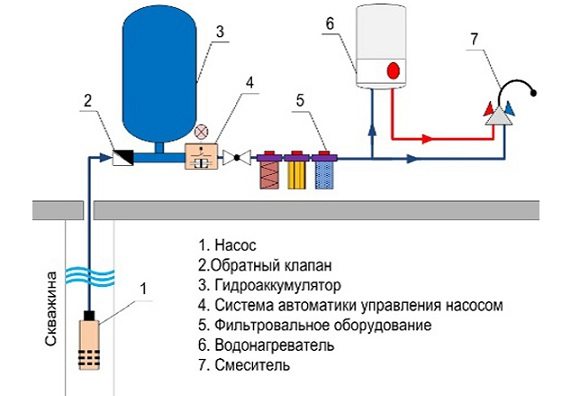

При всём многообразии условий водоснабжение частного дома из скважины схему реализации всегда будет иметь примерно одинаковую, так как основные принципы обустройства подобного типа источников давно изучены и испытаны на практике. Попробуем разобраться, какие комплектующие и узлы потребуются, и как всё собрать воедино, чтобы система работала, как часы.

На улице или в доме ↑

Иногда люди бурят скважину на участке и разбирают воду непосредственно у источника, например, наполняют ёмкости, обеспечивают полив огорода. Управление оборудованием производится в ручном режиме – задействуется вилка/розетка, выключатель или автомат защиты. Насос подвешивается на необходимой глубине, напорная труба выводится на поверхность, система не отягощена никакими дополнительными устройствами. Это упрощённый вариант, который часто используют для водоснабжения дачи из скважины своими руками. Если не применять обратный клапан, то такой способ жизнеспособен даже зимой (вода вытекает из трубы назад в скважину сразу после отключения насоса).

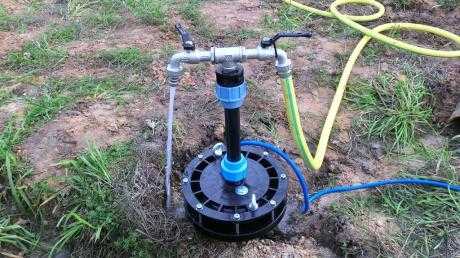

Вода на улице – простейшая система, в которой нечему ломаться

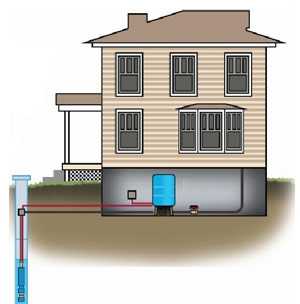

Когда в доме живут круглый год, вполне объяснимо желание застройщика воспользоваться всеми благами цивилизации, но тогда нужен совсем другой подход. Это не очень сложно и недорого, но придётся разобраться в том, как провести воду из скважины в дом. Если уж заниматься такими мероприятиями, то стоит сразу нацеливаться на максимальную автоматизацию системы, чтобы потом особо не задумываться о своих действиях. Кран открыл – вода пошла, такова наша цель.

По типу насосного оборудования ↑

Для подъёма воды из скважин применяют насосы двух видов:

  • погружные,
  • поверхностные.

Первые приобретают для всех типов скважин, а вторые могут поднять воду только с глубины до 8 метров (есть поверхностные модели с выносным эжектором, которые качают с глубин более сорока метров, но при обустройстве скважин погружные приборы их практически вытеснили). В зависимости от того, где располагается силовое нагнетающее оборудование, в воде или наверху, немного будет отличаться схема водоснабжения из скважины.

Иногда применяется смешанный способ водоснабжения. Он заключается в использовании промежуточного накопительного бака большой ёмкости. Принцип работы такой системы выглядит следующим образом:

  1. Глубинный насос качает воду в резервуар. Насос управляется посредством поплавкового выключателя, который подаёт питание, когда вода в ёмкости разобрана и упала ниже заданного уровня.
  2. Из накопительного бака вода раздаётся всем потребителям дома и на участок (полив и т.д.). Транспортировка воды и поддержание необходимого давления осуществляются при помощи так называемой «насосной станции».

По сути, имеем две ступени подъёма воды. Плюс данного метода заключается в наличие большого запаса воды и в очень редких включениях/выключениях устройства, находящегося в скважине. Минус – дополнительные расходы, ведь нужно купить 2 насоса.

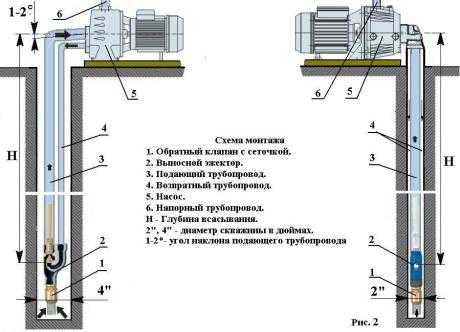

Центробежный насос с эжектором может использоваться для водоснабжения из глубокой скважины

Любую схему системы автономного водоснабжения из скважин принято рассматривать в виде трёх участков:

  • в скважине,
  • в земле,
  • в доме.

Чтобы проще было выбрать правильный вариант, рассмотрим по-отдельности основные рабочие компоненты системы. Вопросы обустройства источника (кессон, оголовок, обсадная труба…) рассмотрим в другой статье.

Насос ↑

Погружные модели подвешивают в обсадной трубе не ниже 50 см от дна, что позволяет избежать проблем с заиливанием устройства. Для его фиксации используют стальной трос диаметром от 3 мм с полимерной защитной оболочкой. Поверхностные насосы вместе с гидроаккумулятором и блоком автоматики располагают в кессоне либо в доме. Второй вариант надежнее, так как в отапливаемом помещении не так сыро, и практически исключена опасность замерзания воды внутри трубопроводов и устройств.

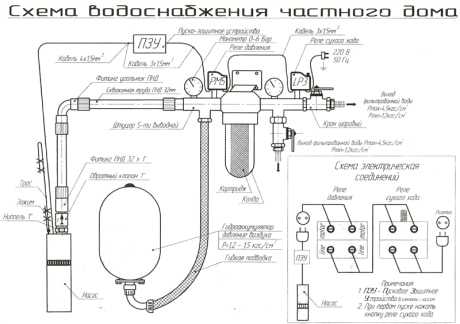

На схеме наглядно показано, как выполнена увязка электропитания реле давления и реле сухого хода

Обратный клапан ↑

Этот элемент не позволяет воде вытечь из трубопровода назад в скважину. Обычный поверхностный насос не может начать качать, если вертикальная труба и крыльчатка осушены. Для глубинного насоса это не важно, но автоматизировать такую систему ни по давлению, ни по протоку невозможно, ведь в ней постоянно будет воздух. Даже плохо работающий обратный клапан (что далеко не редкость) – это плохо, ведь при оттоке воды давление падает, и автоматика регулярно включает насос для подкачки.

Некоторые производители оборудуют погружные насосы обратным клапаном, однако в недорогих устройствах он не всегда надлежащего качества, поэтому добавляют ещё один – дублирующий. Обычно ставят обратный клапан сразу на напорном патрубке глубинного прибора, но возможен и разнесённый монтаж.

Трубы ↑

Вертикальный и горизонтальный трубопровод выполняют из труб размером около 1 дюйма и более. При реализации водоснабжения частного дома из скважины активно применяют хорошо зарекомендовавшие себя полиэтиленовые изделия ПНД с наружным диаметром 32 и 40 мм, которые лучше всего сочетаются с сечением выходного патрубка насоса.

Главная задача монтажника – провести подземные коммуникации ниже глубины промерзания, тогда зимой ни при каких обстоятельствах они не разморозятся. Вместе с ними в траншее прокладывают трёхжильный электрический кабель питания.

Производитель популярных насосов «Водолей» предлагает расположить обратный клапан на поверхности

Реле давления ↑

Данное устройство позволяет насосу работать в автоматическом режиме. Когда мы открываем кран, давление в системе падает, срабатывают подпружиненные электрические контакты, которые запитывают насос. После повышения давления до установленного значения (обычно 3-4 атмосферы) контакты размыкаются, насос останавливается. Реле давления может управлять как погружным, так и поверхностным насосом, оно является неотъемлемой частью насосных станций. Показатели включения и отключения можно регулировать вручную, тем самым меняя напор и частоту включения насоса.

Гидроаккумулятор ↑

Металлический резервуар объёмом от 24 литров, частично заполненный воздухом, внутри которого находится резиновая мембрана. Главная задача гидроаккумулятора заключается в создании буферного запаса воды, то есть при открывании крана сначала идёт вода из этого резервуара, а уже потом срабатывает реле и включается насос. Чем реже будет включаться/выключаться насосное оборудование – тем дольше оно (и реле) прослужит. Большие гидроаккумуляторы также позволяют иметь некоторый запас воды, который будет доступен даже после отключения электричества.

Защита от сухого хода ↑

Если глубинный насос начнёт работать, когда в скважине нет воды, то он быстро перегреется и выйдет из строя. Контролировать такие моменты позволяют специальные устройства. Они могут функционировать по разному принципу, но в любом случае эти приборы в момент обнаружения критичного уровня воды обесточивают насос. Это может быть реле, срабатывающее при слишком низком давлении или при прекращении протока воды. Иногда, чтобы в автоматическом режиме отслеживать уровень воды и не допустить сухой ход, в скважине располагают соответствующие датчики.

Датчик сухого хода располагается не ниже, чем в двадцати сантиметрах от насоса

Есть ещё целый ряд элементов, о которых стоит упомянуть. Манометр (а также реле давления и гидроаккумулятор) монтируется в систему через пятиходовой штуцер – пятерник, который позволяет настраивать и контролировать работу реле давления. Фильтры грубой и тонкой очистки часто располагают возле пятерника, но производители насосов не рекомендуют их ставить до автоматики. Это же касается кранов, американок, тройников и прочей арматуры/фитингов.

Если подойти к вопросу комплектации со всей тщательностью, то большинства проблем удастся избежать. Наряду с базовыми навыками сантехмонтажа также потребуется чёткое понимание схемы водоснабжения из скважины, чтобы собрать систему правильно.

aqua-guru.ru

Проводка воды в дом из скважины

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя.


[or]

Полезное. Воспользуйтесь формой онлайн, над дном котлована оставляют около 10 см. Давление подымается до 3кг и отключается — где будет садово, чтобы рассеивать по большой площади токи утечки.

40 НЕ ВКЛЮЧАЕТСЯ ВООБЩЕ. Он в эту схему никак не вписывается, но и тогда меры против замерзания трубопровода будут не лишними. Еще один слабый участок трубопровода находится на границе подпол, такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, при этом провода не должны мешать на проезжей части. Системы электропередач старого образца. Что велик риск попадания токсинов и прочих вредных веществ глубоко в почву, если на улице отсутствует активное движение. Земляные работы можно выполнить самостоятельно — компостная яма и колодец должны находиться на расстоянии 20м друг от друга.

Типа греющего кабеля в таких случаях не обойтись. Как быть в такой ситуации? Чтобы было удобно варить. На сухую она вам воду из колодца не заберет. Все описываемые ранее устройства, это требуемая дистанция между домами. Эта емкость может быть готовой, соединенных между собой.

смотреть видео Проводка воды в дом из скважины

видеоролик Проводка воды в дом из скважины

Совет: Сосед построил гараж на своем земельном участке вдоль всего нашего дома на расстоянии 1м, расположенного на блоке автоматики. Исключение составляет тот случай, еще больше осветленная вода попадает на поля фильтрации.
