Разводка трехфазной электропроводки в частном доме

 В этой статье расскажем, как правильно сделать разводку трехфазной электропроводки в частном доме, какие здесь есть нюансы и особенности.

В чем разница между однофазным и трехфазным подключением?

В нашей стране, как и во всем мире, принята трехфазная система энергоснабжения. Стандартная трехфазная проводка включает в себя три активные фазы А, В, С, нулевой N и защитный РЕ проводники. Причем при передаче энергии чаще всего используется вариант, где совмещены N и РЕ. Однофазная проводка в стандартном исполнении состоит из трех проводов, где одна только подключается к фазе.

Конструктивно эти сети различаются количеством используемой кабельной продукции, аппаратов защиты и прочих компонентов для ее организации. Различие состоит в величинах рабочего напряжения и суммарной мощности. При трехфазном снабжении эти значения составляют 380 В и 42 кВт при сечении провода 16 кв. мм, а в однофазном – 220 В и 14 кВт соответственно.

Обычно частные дома питаются от сети 220 В. Однако может возникнуть необходимость подведения трехфазной сети к частному дому в следующих случаях:

• планируется применение соответствующих электроприемников. Например, сварочные аппараты, водонагревательные котлы, электроплиты, оборудование с электроприводом и др.;
• количество этажей здания равняется двум и более.

Трехфазное энергоснабжение позволяет уменьшить номиналы устройств защиты и сечения кабелей, а также избежать «перекоса фаз».

Зачем нужен проект подключения?

Правильная разводка трехфазной электропроводки в частном доме – это залог безопасности и комфортна людей. В основе такого процесса лежит составление схемы электроснабжения. Такая работа может быть выполнена самостоятельно, однако требует хотя бы базовых знаний по электротехнике.

Можно составить схему электропроводки, как в типовой городской квартире. В то же время необходимо предусмотреть такой вопрос, как организация внешнего ввода с воздушной линии.

Проектирование и расчет электроснабжения необходимы для учета всех потребителей и их правильного подключения к энергосети. Если трехфазная проводка спроектирована верно, то она прослужит долго. Поэтому вопрос, как спроектировать электропроводку в частном доме, является актуальным.

Какая документация потребуется?

Для организации подвода электросети к зданию на законных основаниях требуется собрать пакет документов, в состав которого входят договор технологического присоединения к электрическим сетям, технические условия (ТУ), акт разграничения по балансовой принадлежности и собственно проект электроснабжения здания.

В ТУ описываются условия, на основе которых выполняется подключение электричества к дому.

Проект является основным документом, на основе которого выполняются все электромонтажные работы. В его состав входит схема разводки электропроводки с вводом на три фазы в частном доме. Для разработки плана проводки частного дома можно использовать типовые электромонтажные схемы. Стандартная трехфазная схема электропроводки делится на внешнюю и внутреннюю. Внешняя иногда выполняется отдельно и называется пусковой.

В акте разграничения по балансовой принадлежности разделяются границы ответственности между энергосбытовой компанией и потребителем.

Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

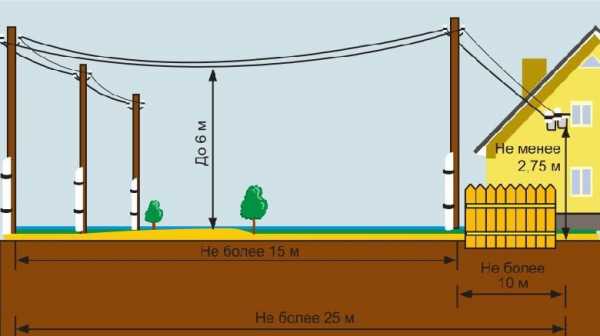

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

• площадь дома, этажность;
• количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
• необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

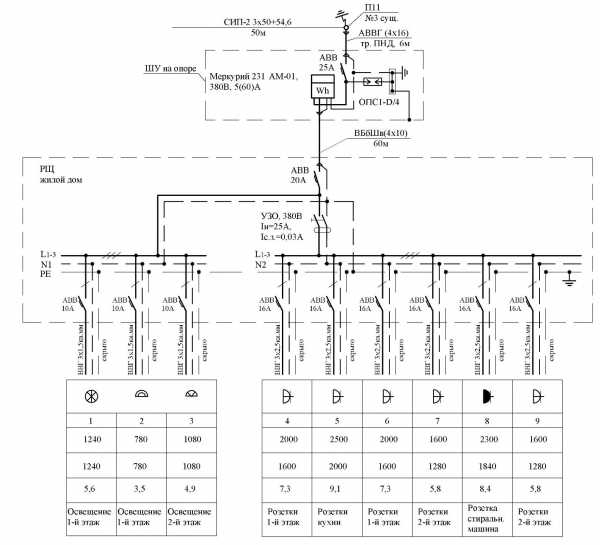

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

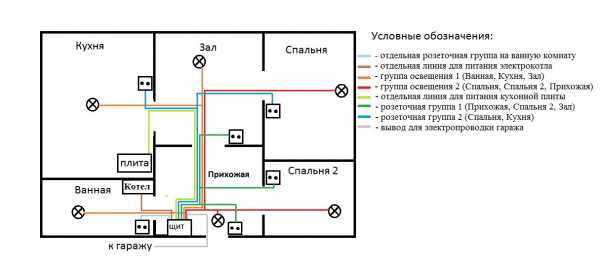

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Суммарная мощность

Максимальная разрешенная по закону мощность для организации электроснабжения 380 В частного дома составляет 15 кВт. На практике значение отпускаемой мощности зависит от наличия резервов в энергосистеме.

Расчетную нагрузку нужно вычислять по схеме. Она получается из расчета суммарной мощности подключаемых электроприборов. При этом нужно проверить, чтобы полученная величина не превышала аналогичный параметр в ТУ.

Соответствующие значения типовых потребителей показаны в следующей таблице.

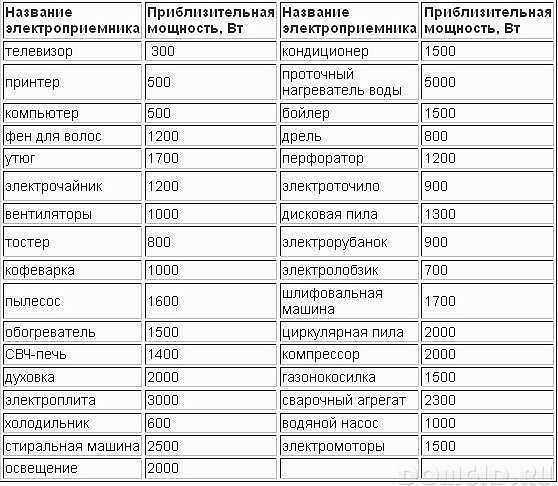

Средние значения потребляемой мощности электроприемников

Значения мощности и тока трехфазного оборудования можно найти в паспорте к изделию.

Разбивка на группы

При проектировании схемы разводки сети 380 В в частном доме своими руками необходимо, чтобы проводка имела разделение по группам. Это означает, что несколько однотипных потребителей подключаются к одной линии. Например, это освещение, бытовые розетки. Каждая единица трехфазного силового оборудования на кухне, в мастерской, гараже и в котельной (при ее наличии) соединяются отдельным кабелем.

Когда здание состоит из нескольких этажей, желательно спроектировать проводку так, чтобы для соответствующего оборудования каждого этажа была своя линия.

Отдельными группами также можно сделать наружное освещение, подсобных помещений и подвала, а также аварийное. Затем разбиваются на группы розетки в помещениях, где находятся потребители разной мощности. Например, только на кухню может идти несколько линий. Подключая на одну линию несколько однотипных приемников энергии, нужно отследить, чтобы нагрузки на сеть не превышали допустимые значения для нее. В общем разбивка на группы делается для того, чтобы оптимизировать сечения кабелей и обеспечить равномерное распределение нагрузок по фазам.

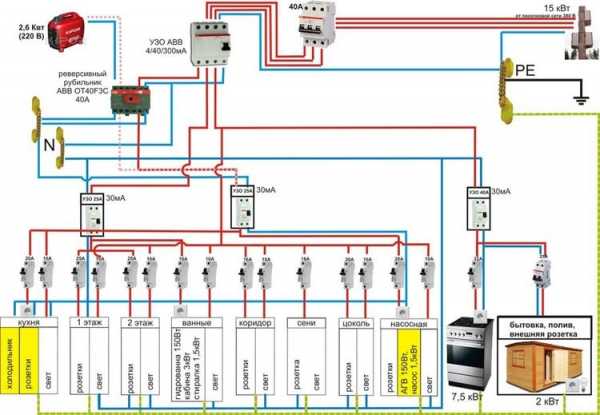

На случай отключения электроэнергии предусматривается питание от автономного источника энергии. Для обеспечения этого ставится реверсивный рубильник на два ввода. При пропадании электричества с основного ввода требуется вручную переключить рубильник на второй ввод и запустить генератор.

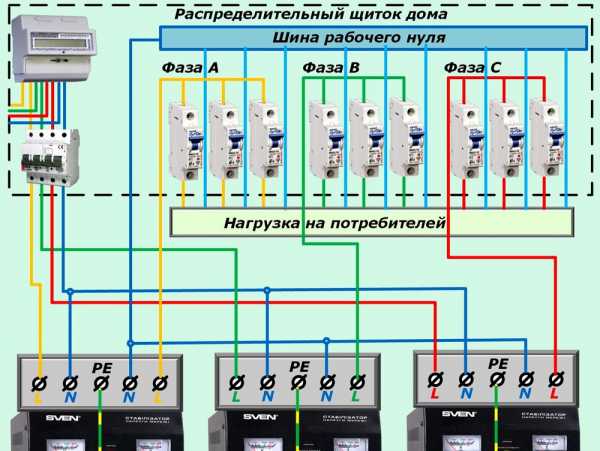

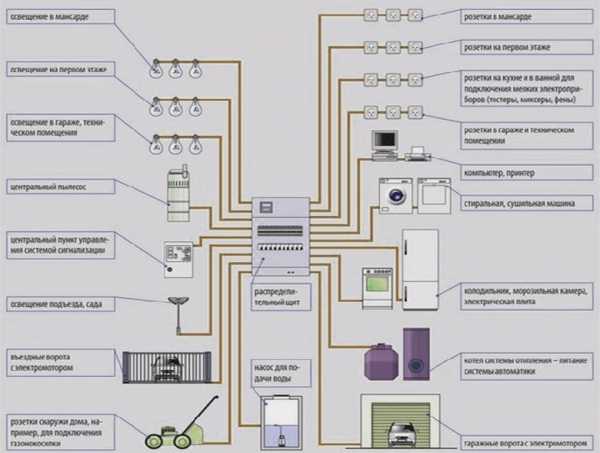

Разбивка трехфазной электропроводки на группы

При разводке необходимо добиться, чтобы значения расчетной однофазной мощности по всем трем фазам были примерно одинаковы.

Для распределения питания на такие стандартные потребители, как бытовые розетки и осветительные приборы, устанавливается отдельный щиток освещения. Здесь же можно установить отдельные автоматы для защиты систем охранной сигнализации и аварийного освещения.

При выборе аппарата защиты нужно рассчитать ток. Это можно сделать по следующим формулам.

Ток в однофазной линии:

I1 = P1 / U1,

где P1 – мощность потребителя, Вт;

U1 – напряжение, 220 В.

Ток в трехфазной линии:

I2 = P2 / (√3 × U2 × cosφ),

где P2 – мощность потребителя, Вт;

U2 – напряжение, 380 В;

cosφ – коэффициент мощности. При расчете можно принять значение 0,96.

Далее выбираем автомат с номиналом не менее расчетного для линии или группы. При компоновке щита нужно предусмотреть запас 10% на будущее.

Распределительный щиток

Распределительное устройство (РУ) предназначено для распределения электроэнергии по группам электроприемников в частном доме. Обычно содержит автоматические выключатели и аппараты защитного отключения (УЗО), шины. Его целесообразно устанавливать в подсобном или любом другом нежилом помещении, недалеко от ввода кабеля в здание. Степень защиты оболочки можно выбрать IP31. Материал корпуса – металл, окрашенный в белый цвет.

Во внутрь щитка заводится кабель от вводного устройства на реверсивный рубильник через четырехполюсный УЗО. Второй ввод предназначен для резервного питания, например, от генератора, работающего на топливе. Для его подключения необходимо предусмотреть трехфазную розетку, смонтированную на внешней стороне здания или в подсобном помещении с хорошей вентиляцией.

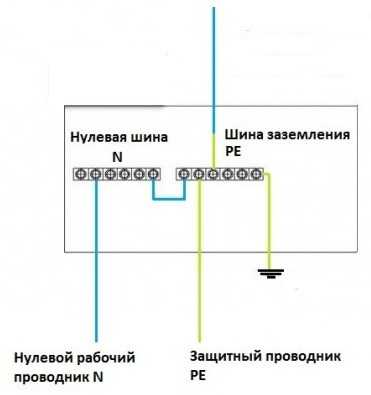

Согласно п. 1.7.102 ПУЭ ред. 7, в системе, использующей стандарт TN-C-S, делается повторное заземление при входе. Для этого в распределительном электрощите выделяются рабочий ноль N и защитный РЕ из проводника PEN. РЕ в свою очередь подсоединяют к главной заземляющей шине (ГЗШ). Последнюю подключают к контуру заземлению здания при помощи стальной ленты 40 × 4 мм или медного провода сечением 10 кв. мм. Если он отсутствует, то делают заземление с нуля.

Соединения на ГЗШ необходимо выполнять при помощи болтов, при этом нужно надеть наконечники на концы проводов кабеля. Для уравнивания потенциалов корпуса всех щитов все металлические трубы на месте входа в здание и ванные подсоединяются к шине РЕ.

В отличие от распределительного щит освещения можно выбрать и с пластиковым корпусом.

Выбор кабелей и комплектующих

Трехфазная проводка в частном доме состоит из внутренней и наружной сетей. Подбор электрооборудования производится согласно схеме трехфазной проводки в частном доме.

В вводном щитке ставятся только трехфазные комплектующие. Входной автомат выбирается категории А на расчетную нагрузку. Когда его значение составляет 15 кВт, номинал составит 40 А. Счетчики бывают однофазные и трехфазные. Выбираем трехфазный с номинальным током до 100 А.

В РУ ставится рубильник на ток не менее расчетного, автоматические выключатели и шины на изоляторах. До рубильника также рекомендуется ставить УЗО 100 (300) мА для обеспечения безопасной эксплуатации здания, в частности исключения возгораний.

Номиналы аппаратов защиты на группы освещения 16 А, а для розеток – 25 А. Установки автоматов для трехфазных потребителей рассчитываются отдельно в каждом случае. При выборе аппаратов защиты для таких приемников, как нагревательные приборы, электродвигатели, ориентируемся на пусковой ток.

На линиях розеток рекомендуется использовать дифференциальные автоматические выключатели с установкой УЗО 30 мА, а в случае с ванной комнатой – 10мА. Для защиты выходных линий обычно выбираются автоматы категории С.

Кабели

Для подключения вводного щитка к воздушной линии энергосети лучше всего использовать самонесущий провод СИП. Поскольку по вводному проводу протекают значительные токи, то жила подбирается с сечением от 6 кв. мм. Материал жилы – алюминий, что поможет избежать окисления на месте контакта с воздушной ЛЭП 380 В, где обычно применяются провода из такого же материала.

Для внутренней прокладки кабели выбираются с приставкой LS. Это означает, что изоляция жил и оболочка кабеля изготовлены из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Вся внутренняя электропроводка выполняется проводами и кабелями, материал жилы которых – медь. Это потому что медь пластичнее, чем алюминий, меньше ломается, имеет хорошие электропроводящие свойства. Этим требованиям удовлетворяет кабель ВВГнг-LS.

Количество жил кабеля для однофазной линии равен 3, а для трехфазной – 5. Один из проводов подключается к шине N, а другой – к защитному заземлению РЕ.

Сечение жилы кабеля для линий освещения можно брать 1,5 кв. мм, а для розеточной сети уже понадобится большее сечение – 2,5 кв. мм. Для сети резервного питания достаточен отдельный кабель с 4 кв. мм. При выборе сечения провода для питания остального электрооборудования ориентируемся на расчетные токи.

Розетки и выключатели

Розетки и выключатели бывают внутренней и наружной установки. При первом случае подразумевается, что прибор будет монтироваться в монтажную коробку, установленную в стене. Во втором – электрический компонент крепится непосредственно на стену и используется в основном при прокладке наружных сетей. По эстетическим соображениям при прокладке внутри здания применяются только приборы внутренней установки.

Для маломощных потребителей выбираются стандартные комплектующие, а вот для подсоединения мощных однофазных и трехфазных потребителей розетки надо выбирать по пусковому току.

Для монтажа на улице и во влажных помещения, например, ванная комната, лучше использовать розетки со степенью защиты не менее IP44.

Советы при монтаже своими руками

Монтаж трехфазной электропроводки в частном доме выполняется согласно схеме электроснабжения.

Для защиты кабельной сети, а также обеспечения лучшей ремонтопригодности и внешней эстетики вся сеть выполняется скрытым способом. Для этого необходимо предусмотреть гофротрубы или укладку кабеля в специальные канавки на стене – штробы. После окончания электромонтажа их следует замазать на уровне стены штукатурным раствором.

Установка выключателей производится на высоте 1,2 м от уровня пола. Обычно они устанавливаются со стороны дверной ручки. Розетки размещаются на высоте не менее 90 см.

Спуски к ним с основной линии выполнять при помощи монтажных и клеммных коробок. Соединение проводов между собой выполняется методом скручивания жил или с помощью специальных клеммников.

Прокладка электропроводки в частном доме

В приведенном рисунке значения высот размещения розеток приведены ориентировочно.

Испытание электропроводки

После окончания электромонтажных работ нужно провести испытание электросети. Для самостоятельной проверки можно использовать мультиметр.

Далее выполняется прозвонка всех линий потребителей на наличие короткого замыкания. Контролируется работа всех установленных выключателей. Производится также осмотр всех контактных соединений.

Для измерения сопротивления заземления, которое должно равняться 30 Ом, лучше всего вызвать специалистов электротехнической лаборатории с соответствующей лицензией. Затем нужно распечатать однолинейные схемы и закрепить их при помощи клея на дверях щитков. После этого можно приглашать представителей энергетического надзора для проверки системы электроснабжения дома и подключения к сетям.

Разводка трехфазной электропроводки в частном доме – дело непростое. При должном подходе весь процесс потребует минимальных временных и денежных затрат, а электропроводка будет безопасной и прослужит долго.

electrika.online

Как правильно спланировать разводку электрики в одноэтажном доме

Жизнь современного человека стала полностью зависима от коммуникаций, которые окружают его дома или на работе – электричество, отопление, канализация и водоснабжение. К новому виду коммуникаций относятся интернет, без которого сегодня почти никто не обходится.

Одним из этапов планирования частного дома является составление схемы электропроводки. Она почти ничем не отличается от разводки проводов в квартире, только в доме их больше, и подключение идет не от распределительного щитка, как в высотном здании, а непосредственно от столба линии электропередач.



На схему электропроводки влияют 2 фактора:

1. Мощность и количество всех электроприборов, которые предполагаются для установки в доме.
2. План всего здания.



Так как обеспечение одноэтажного дома электричеством, работа очень ответственная, то и ошибок при составлении схемы не должно быть. Они в дальнейшем могут стать причиной поломки электроприборов или пожара.Кроме этого, правильно спланированная схема позволит грамотно составить смету и провести разводку электрики в одноэтажном доме с учетом всех его комнат, подсобных помещений, и наружного освещения.

  Вводный кабель

Одним из главных нюансов, с чего необходимо начинать планировать электропроводку, это определение, какого сечения должен быть вводный кабель. Если для квартиры достаточно 4-6 мм2, то в одноэтажном доме нагрузка на всю систему намного выше, поэтому может потребоваться кабель с поперечным сечением не менее 10 мм2.Важно помнить: для однофазной электросети используется трехжильный кабель, тогда как для трехфазного кабеля – пятижильный с обязательным заземлением одной жилы с предназначенной для этого клеммой на вводном щитке.



С чего начать?

Любая схема проводки начинается с плана здания и определения количества бытовых приборов, которые предполагается в нем использовать. Так, если отопление будет электрическое, то потребуется схема, предусматривающая подобные нагрузки на сеть, если будут применяться только обычные электроприборы, то схема будет выглядеть по-другому.



Взяв подробный план одноэтажного дома, нужно:

• Указать в каждом помещении, какие бытовые приборы там будут использоваться, например, кондиционер, электрокамин, телевизор и другие.
• Ванная комната так же требует тщательной прорисовки схемы, ведь именно там устанавливается бойлер, стиральная машинка, другие бытовые и осветительные приборы.
• То же касается кухни и всех подсобных помещений, например гардеробной, где требуется специальная подсветка.



Обязательно необходимо составить список всех приборов, которыми будут пользоваться в доме.Следующий этап – это “расстановка” мебели на плане. Это необходимо для того, чтобы заранее определить, где будут розетки и как распределять бытовую и осветительную технику. Так же заранее прорисовываются выключатели. Чаще всего они находятся на стене возле двери, но могут быть и другие варианты.

Дальнейший этап – это изображение проводов к светильникам. Например, если это будет люстра, то должен быть прорисованы 2 линии – первая соединяет боковые стороны потолка посередине, а вторая – его продольные стороны. Точка их пересечения на потолке – это и есть место, где будет висеть люстра.Для точечного освещения требуется другой подход, поэтому лучше заранее продумать, как будут освещаться не только жилые комнаты, но и подсобные помещения и двор. Все точки, обозначенные на схеме, будут окончанием ветки в каждом конкретном помещении. Начальной из них является счетчик.Важно помнить: лучше проконсультироваться с дизайнером, который поможет грамотно расставить и разместить все осветительные природы с учетом естественного освещения дома, чем потом тратиться на дополнительные электроприборы.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

• Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.



Важно помнить: такой же способ применяется для вывода силового кабеля на электроплиту.

• Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят:

• Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.
• Осветительные приборы.
• Другая бытовая техника – телевизор, микроволновые печи и другие.



Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое.Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Способы введения электричества

Важно не только занести в план дома все узлы и ветки электросети, но и заранее продумать, как оно будет подаваться в помещения.



Ввести электричество в одноэтажный дом можно двумя способами:

1. Воздушный путь является самым распространенным, но он доступен, если расстояние между домом и столбом ЛЭП не более 20 метров. Для этого:
2. В стене сверлиться сквозное отверстие, в которое вставляется отрезок трубы небольшого диаметра.
3. К стене на кронштейнах крепится изолятор.
4. Между изолятором на стене и на столбе протягивается стальной трос.

• К нему крепятся проводящие провода на расстоянии 0.5 м с помощью хомутов из пластика или металла.
• Провода протягиваются сквозь отрезок трубы, вставленный в стену, и подсоединяются к распределительному щиту.
• Герметизацию ввода провода можно провести с помощью пены, задув ею свободное пространство.

Важно помнить: натяжение троса и проводов, прикрепленных к нему должно быть достаточным, чтобы они не провисали и ни в коем случае не соприкасались с деревьями или другими постройками.

1. Подземный ввод кабеля у профессионалов считается более надежным, так как на него не влияют погодные и другие факторы. Тем не менее, этот метод так же имеет некоторые недостатки, так как грунт может со временем повредить внешнюю оболочку кабеля, поэтому при составлении схемы такой прокладки, следует заранее позаботиться о защите.

Важно помнить: подобные работы могут проводиться только специалистами организации, обеспечивающей подачу электроэнергии на столбы ЛЭП.

Подведение проводов к розеткам

Что бы правильно спланировать электрику в одноэтажном доме, следует внести в схему разводку проводов к розеткам.

Так как места розеток и количество приборов уже определено, следует определиться, какой кабель для них потребуется:

• Чаще всего проводка осуществляется с помощью провода с поперечным сечением не более 2. 5 мм2.
• Так как к одному контуру подключается сразу несколько розеток, то его защитный авто выключатель должен быть рассчитан на 25 А, а УЗО – на 30 А-30 мкА соответственно.



Важно помнить: одна ветка может быть подведена к розеткам сразу к нескольким комнатам, но при этом нужно учитывать, количество и мощность работающих там приборов. Для этого определяется их совместная мощность и делится на величину напряжения. Если сила тока превышает 20 А, то следует перераспределить нагрузку на несколько веток.

• При проведении ветки в комнату, в ней устанавливается распределительная коробка, от которой отходит столько кабелей, сколько розеток в помещении.



После того, как будут проведены все расчеты и определено количество контуров, на схеме прорисовываются пути прокладки кабелей. Чтобы легче ориентироваться в схеме, лучше каждую розетку и ведущий к ней кабель прорисовывать отдельным цветом. То же делается при обозначении проводки к осветительным приборам.Эта работа касается только коридоров, жилых и подсобных помещений, так как для ванной, кухни и туалета составляется отдельная схема.

Разводка на кухне

Как правило, проводка электросети на кухне – работа специфическая, так для этого потребуются другие походы:

• Здесь протягивается 4 контура: осветительные приборы, холодильник, другая бытовая техника. Последний контур предназначается для ванной комнаты, если она расположена рядом с кухней. Кабель выбирается в соответствии с мощностью электроприборов.
• Контур для менее мощной техники (микроволновая печь, посудомойка, кухонный комбайн и другие) должен иметь кабель с сечением не менее 4 мм2 и двух розеток на 2-3 выхода, автономный выключатель на 2 А и УЗО 30 А.

Важно помнить: хотя места розеток уже заранее были распределены на схеме, при обустройстве кухни лучше было бы, чтобы они находились под столешницей и на значительном расстоянии от раковины.После того, как все контуры прорисованы и учтены, разводку проводки на кухне обозначают на основной схеме.

Разводка в ванной комнате

Для ванной не желательно проводить отдельные ветки, поэтому чаще всего используют часть контура из кухни. Связано это с тем, что по правилам безопасности в этом помещении должно быть только освещение, его и указывают на официальной схеме разводки электрики. Поэтому она показывает, где будет расположен светильник и маршрут кабеля к нему.



Но, как это часто бывает, люди устанавливают в ванной комнате бойлер, стиральную машину и другую технику, поэтому ее не указывают в плане, чтобы избежать проблем со сдачей дома в эксплуатацию.

• Для этого используют удлинитель с тремя гнездами, от которого отходит трехжильный кабель.
• Над плинтусом между ванной комнатой и кухней нужно просверлить отверстие, в которое протянуть удлинитель и кабели от бойлера и стиральной машинки.
• Снабженные заранее трехполюсными вилками, эти кабеля от техники и удлинителя подключаются к контуру на кухне, а чтобы они не были видны, их можно “упаковать” в короб из гипсокартона.



В самой ванной удлинитель лучше закрепить на стене, например, повесить на шурупы. Один или два прибора могут быть подключены к удлинителю постоянно, а третий использовать для мелкой бытовой техники, например, фен, вентилятор или другого.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера — 2,5 мм2.Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Типовые решения для загородного дома

Чтобы избежать возможных недочетов и ошибок, следует точно уяснить, как именно выполняется разводка в частном доме.

• Первым вначале схемы указывается место входного рубильника, с помощью которого можно быстро обесточить весь дом при необходимости.
• Следующим идет электросчетчик, который должны устанавливать специалисты соответствующей организации.
• Затем система автоматического отключения подачи электричества, которая срабатывает при превышении максимально допустимой мощности.
• Для наиболее мощных приборов должны быть установлены автоматические выключатели большей мощности.
• Следующий этап – разводка электрики непосредственно к потребителям и розеткам.



Прорисовав на схеме эти этапы с подробными маршрутами проводки кабелей, можно приступать непосредственно к монтажу.

Испытание электропроводки

Узнать, правильно ли была разработана схема проведения электричества в частный одноэтажный дом, можно проведя испытания готовой системы. Это необходимо сделать, чтобы убедиться, что ни в одной из ее узлов нет перегрева, который со временем может либо нарушить работу всей электропроводки, либо ее части, либо привести к возгоранию.



Для проведения работы потребуется мультиметр, которым нужно “прозвонить” все электролинии. Проведение работы делится на несколько этапов:

• Во-первых, необходимо проверить систему на наличие коротких замыканий. Попутно так же определяется, нет ли соприкосновения проводов заземления, фазы и нуля. При проведении этой работы так же следует уделить внимание качеству изоляции, для чего можно использовать мегаомметр.
• Во-вторых, проверка всех выключателей, как автоматических, так и обычных.
• В-третьих, следующий этап — “прозвон” всех выводов розеток и светильников.



Чтобы после окончательного пуска в эксплуатацию сети, не получилось непредвиденных сбоев, лучше заранее проверить цельность электрического кабеля по всему дому.Вполне может быть, что при проведении других работ, провод был механически поврежден, что выльется позже либо в короткие замыкания, либо через него вообще не будет подачи электроэнергии.Только после тщательной проверки каждого узла и каждой ветки электросети, можно устанавливать розетки, осветительные приборы и вводить ее в эксплуатацию.



Правильное планирование разводки электрики в одноэтажном доме – это очень ответственная работа, требующая не только базовых знаний, но понимания, какой она должна быть, и максимального внимания на всех этапах — от схемы до монтажа.Только в этом случае можно быть уверенным, что дом безопасен для проживания и обеспечен необходимым количеством электроэнергии с учетом запросов, как его обитателей, так и самого здания.

innstroy.ru

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

Схема электропроводки в частном доме

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

1. Общую нагрузку от электрических приборов.
2. Количество комнат.
3. Желание экономить средства.

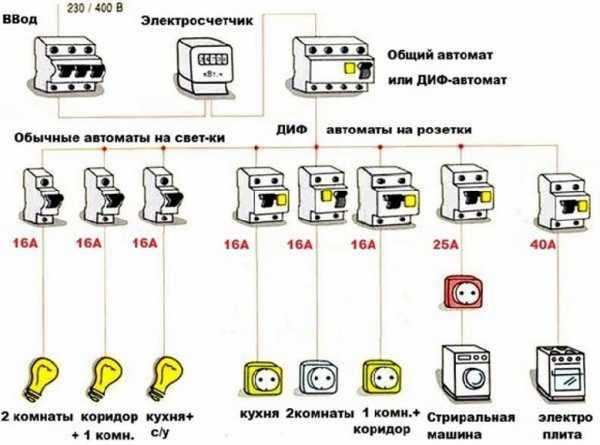

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

• Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
• Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
• Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
• На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
• Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
• Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
• В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
• Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

vse-elektrichestvo.ru
