Теплый пол на деревянный пол под линолеум: инструкция

Стремление создать максимально благоприятные условия в жилых помещениях при минимальных затратах дорогих теплоносителей заставляет застройщиков выбирать самые современные технологии. Это относится ко всем элементам строений, в том числе и к методам утепления и обогрева. Традиционное печное отопление становится менее популярным из-за многих недостатков, все большей популярностью пользуются теплые полы.

Теплый пол под линолеум на деревянный пол

Содержание статьи

Технические особенности теплых полов

По инженерному устройству это довольно сложные системы с несколькими слоями. Конкретный перечень работ и материалов зависит от характеристик основания и финишного покрытия. Что надо учитывать во время изготовления такой конструкции под линолеум на деревянный пол?

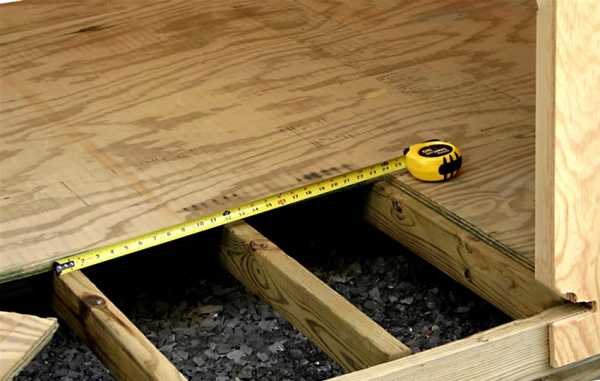

1. Несущие возможности деревянного пола. Конструкции настилаются на лаги, расчет сечения элементов которых часто делался без учета дополнительной нагрузки. В новых строениях деревянные перекрытия имеют достаточный запас прочности и без проблем держат системы для обогрева. Старые конструкции часто имеют критические значения вследствие естественного износа элементов или повреждения дерева гнилью. В случае возрастания нагрузки основание может не выдерживать и прогибаться, а последствия этого очень неприятные и требуют больших усилий для устранения.

   Балки пола должны иметь хороший запас прочности, чтобы выдерживать нагрузки от выравнивающих слоев, отопительного контура и финишного покрытия

2. Пиломатериалы дышат, постоянно увеличивают или уменьшают показатели относительной влажности в зависимости от условий эксплуатации. Для увеличения сроков эксплуатации деревянный пол должен иметь возможность избавляться от излишков влаги, а системы обогрева значительно ухудшают эффективность естественной вентиляции. Во время сооружения теплого пола нужно использовать комплекс специальных строительных мероприятий для обеспечения оптимального вентилирования деревянных конструкций.

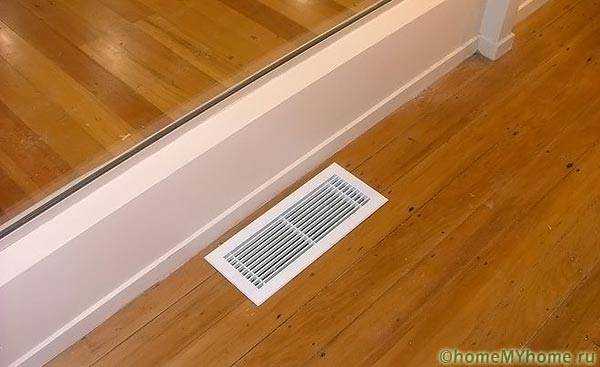

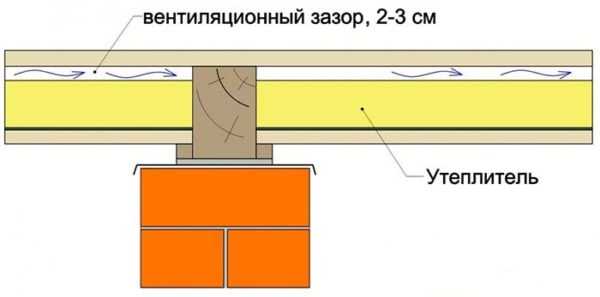

   При обустройстве деревянного пола особое внимание нужно уделить обеспечению естественной вентиляции

3. Линолеум необходимо настилать только на ровные и твердые поверхности. Это значит, что системы обогрева должны закрываться. В этих целях применяются цементные стяжки, фанера или плиты ОСП. Конкретный материал следует выбирать после грамотного анализа технических параметров и фактического состояния деревянных конструкций пола. При этом необходимо добиваться снижения себестоимости и увеличения коэффициента полезного действия системы обогрева.

   Линолеум требует идеально ровного основания

Деревянные полы не считаются оптимальным основанием, но современные стройматериалы и технологии позволяют добиваться отличных результатов даже в таких неблагоприятных условиях.

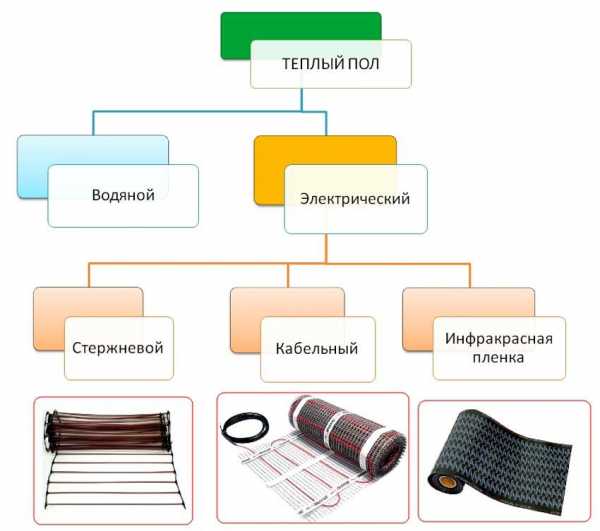

Какие виды систем можно использовать под линолеум на деревянный пол

Окончательный выбор системы обогрева нужно делать с учетом всех индивидуальных особенностей основания и выбранных материалов. Для облечения принятия решения рекомендуется кратко ознакомиться с существующими в настоящее время вариантами обогрева и их техническими характеристиками.

Таблица. Виды теплого пола

Выбирать конкретный вариант надо после анализа существующих эксплуатационных характеристик помещения и наличия финансовых средств.

Важно. Для всех систем основание должно быть прочным и выдерживать дополнительные нагрузки. Перед установкой надо сделать ревизию состояния деревянных полов.

На основании результатов проверки принимается решение о монтаже подогрева на существующее покрытие, после предварительного ремонта или полной замены несущих узлов.

Цены на теплые полы Caleo

теплые полы Caleo

Как выбирать линолеум

Этому вопросу также следует уделять должное внимание – правильный выбор финишного покрытия оказывает влияние на эффективность полов с подогревом. Современная промышленность выпускает большое разнообразие различных видов линолеума, и каждый из них имеет свои показатели теплопроводности.

Таблица. Виды линолеума

Неправильный выбор линолеума может привести к таким негативным последствиям:

• меняется цвет лицевой поверхности, на ней появляются участки с различными оттенками;
• линолеум отслаивается из-за больших колебаний линейных размеров при нагревании/охлаждении;
• при нагреве в воздух выделяется увеличенное количество вредных химических соединений;
• заметно уменьшается физическая прочность материала.

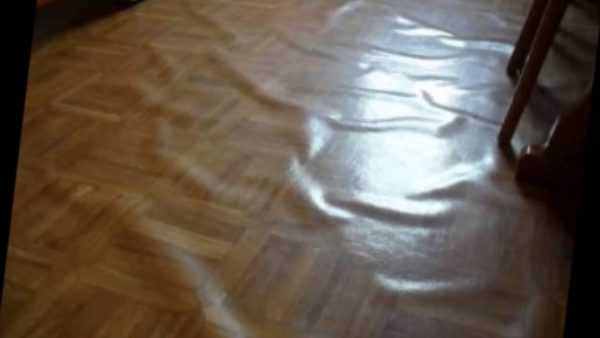

Неправильно выбранный линолеум может вздуваться и отслаиваться при нагревании поверхности

Если вы выбрали оптимальную систему обогрева, марку линолеума и проверили состояние старого пола, то можно приступать к монтажу системы подогрева. Для примера рассмотрим два часто используемых варианта.

Важно. На каждом линолеуме есть рекомендация с максимально возможной температурой нагрева. На практике ее надо понижать минимум на 2°С. Причем показатели следует измерять в наиболее нагретых местах. Это значительное ограничение, всегда надо иметь его в виду.

Пошаговая инструкция установки водяного теплого пола

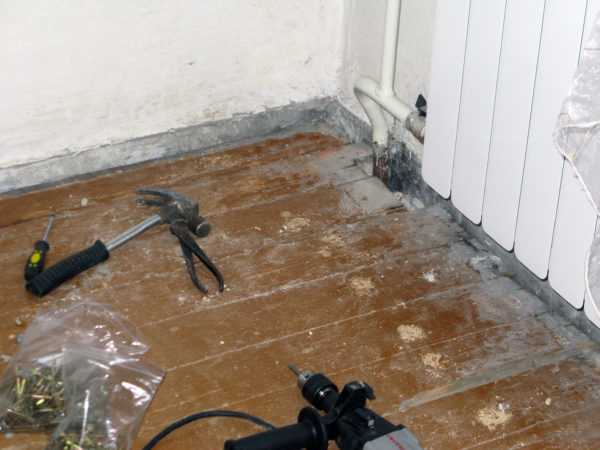

Перед началом монтажа проверяют состояние деревянного пола, особое внимание нужно обращать на лаги. Все деревянные полы должны иметь естественную вентиляцию, обязательно убедитесь в ее работоспособности. Дело в том, что после монтажа системы обогрева деревянные элементы пола смогут высыхать только по одной поверхности, что существенно замедляет процесс. При малейших отклонениях в эффективности естественной вентиляции подпольного пространства срок эксплуатации конструкции резко уменьшается.

Сначала нужно проверить состояние деревянного пола, при необходимости укрепить доски

Подготовка основания и укладка контура

Пол очистите от грязи и строительного мусора. Выравнивать поверхность и заделывать щели необязательно, обращайте внимание лишь на прочность несущих элементов конструкции.

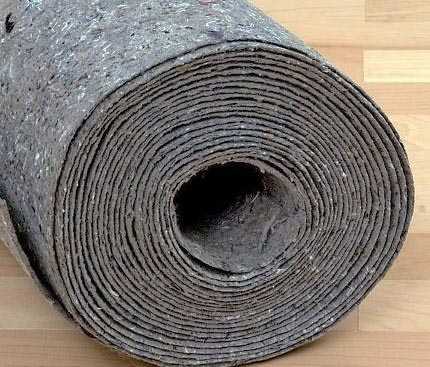

Шаг 1. Расстелите на полу подкладку, можно пользоваться любой, но лучше покупать более дорогие фольгированные материалы. За счет этого удается несколько уменьшать тепловые потери и повышать КПД подогрева. Подкладка фиксируется степлером, стыки заклеиваются обыкновенным или специальным фольгированным скотчем.

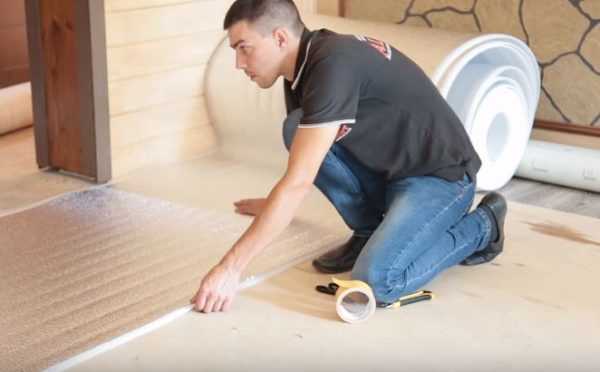

Деревянное основание закрывают фольгированной подложкой

Практический совет. Если старый деревянный пол не имел никаких утеплителей, то их обязательно следует установить. Толщина плит не менее 10 см.

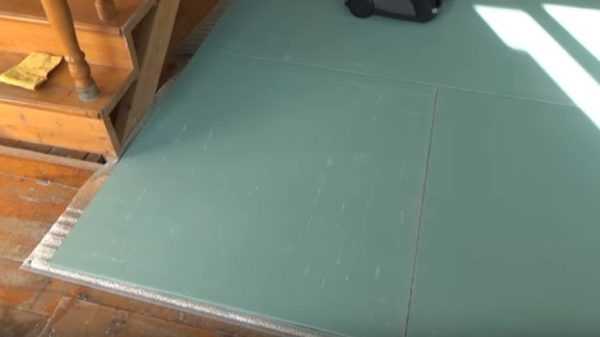

Шаг 2. Накройте подкладочный материал плитами. Рекомендуется пользоваться ЦСП (цементно-стружечные плиты), они не боятся влаги и имеют высокую прочность на изгиб. Если таких материалов нет, то можно применять и влагоустойчивые гипсокартонные плиты, но надо помнить, что это самый худший вариант. Гипсокартон обязательно нужно грунтовать, желательно операцию повторить два раза. Это должно увеличить сопротивляемость материала при прямом контакте с водой.

Сверху на подложку укладывают плиты ГВЛ, смещая стыки в шахматном порядке

Плиты укладываются в шахматном порядке, за счет этого повышается устойчивость поверхности. Крепятся по периметру и двум осям саморезами по дереву с шагом примерно 30–40 см.

Плиты обязательно прикручивают к основанию саморезами

На поверхности пола нужно сделать разметку под трубы водяного контура

Шаг 4. Закрепите на плитах специальные пластиковые элементы, в которые монтируется шланг. Они продаются в комплекте с системой подогрева.

Профильные маты для укладки теплого пола

Шаг 5. Приступайте к укладке отопительного шланга, не допускайте перекручивания и резких изгибов. Пластик крайне негативно реагирует на концентрацию напряжения, в местах перегибов обязательно появятся протечки.

Раскладывают шланг по разметке и фиксируют к плитам

После того как на поверхности пола уложены все контуры системы подогрева, можно начинать готовить поверхность под линолеум.

Выравнивание основания под линолеум

Как известно, линолеум требует максимально ровной и очень прочной поверхности, ведь это мягкий материал и не может держать механических нагрузок. Кроме того, он в точности копирует геометрию плоскости основания, если на ней будут углубления или бугорки, то все они станут заметными на лицевой поверхности. Для выравнивания рекомендуется пользоваться гипсовыми составами, по показателям физической прочности они полностью отвечают требованиям производителей систем подогрева. Еще один плюс – гипсовые смеси намного легче цементных, что немаловажно в ситуациях с деревянными полами в качестве несущих оснований.

Гипсовые смеси для пола

Раствор рекомендуется готовить в большой емкости, желательно, чтобы ее объема было достаточно для замеса целого мешка. Это не только значительно ускоряет процесс выравнивания пола, но и повышает качество работ. Почему? Мешок на части делится всегда на глаз, как результат, на практике никогда не удастся сделать полностью одинаковыми несколько замесов. На полу появляются участки с различными по пропорции составами, масса неоднородна по консистенции, что может стать причиной образования неровностей. Если вы готовите сразу мешок, то замерить точное количество воды не проблема, а масса мешка стандартная.

Емкость для замеса должна быть достаточно большой

Практический совет. Перед выравниванием рекомендуется по периметру комнаты сделать отмостку на высоту заливки. Она поможет контролировать процесс по высоте и не допустит растекания смеси за пределы системы подогрева. Отмостку можно изготовить из отрезков плит, общая высота должна быть примерно на 5 мм выше расположение шлангов.

Шаг 1. Приготовьте первую порцию выравнивающей смеси. Количество воды можно немного корректировать с учетом фактической вязкости раствора. Если консистенция отвечает требованиям, то запомните пропорции замеса и придерживайтесь их при приготовлении следующих порций раствора.

По инструкции готовят раствор

Шаг 2. Вылейте его на пол, путь масса растекается. Обратите внимание, как она себя ведет, хорошо ли растекается по горизонту. Если есть проблемы, то немного измените объем воды.

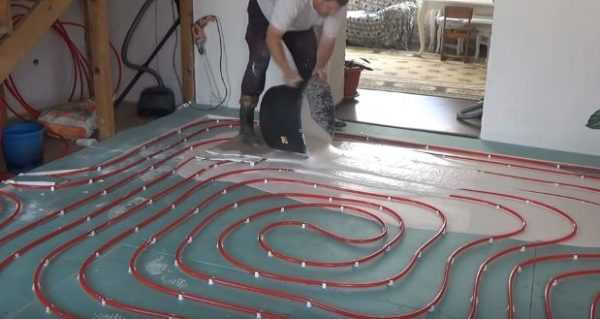

Готовую смесь выливают на пол

Работайте очень внимательно, смотрите под ноги – пластиковые зажимы легко ломаются, в случае повреждений придется прерывать заливку для ремонта. Это очень плохо, согласно рекомендованной технологии, наливной пол должен заливаться без перерывов, в противном случае заметно понижаются показатели прочности.

Шаг 3. Продолжайте работы до полной заливки поверхности, для выравнивания раствора можно использовать любые подручные инструменты с ровными поверхностями. Профессионалы рекомендуют немного постукивать по пластиковым трубам, таким способом удаляются воздушные карманы и лучше выравнивается плоскость пола.

Распределяют раствор по поверхности, чтобы не оставалось пустот

Гипс застывает примерно через шесть часов, и по истечении этого времени можно настилать линолеум. Желательно с этим не спешить, а полностью смонтировать систему подогрева, проверить ее работоспособность и отрегулировать параметры нагрева.

Когда выравнивающая стяжка полностью высохнет, можно стелить линолеум

Монтаж электрической системы

Для примера рассмотрим установку самой современной системы – инфракрасной. Модное и красивое название не означает, что обогрев помещения делается инфракрасными лучами. Воздух, как и в других системах, нагревается от теплого пола и поднимается вверх, его место занимает холодный. Этот процесс называется конвекцией, к инфракрасным лучам отношения не имеет.

Шаг 1. Выровняйте поверхность деревянного пола. В этих целях рекомендуется использовать фанеру, листы ОСП или цементно-волокнистые плиты. Если есть риски подтопления помещений, то лучше пользоваться цементными материалами, они не реагируют на влагу и могут эксплуатироваться в сложных условиях. В нашем случае полы в гостиной комнате, никаких трубопроводов нет, вероятность затопления отсутствует. Для таких условий можно использовать клееную фанеру, кроме выравнивания, она неплохо теплоизолирует поверхность. Листы фиксируются гвоздями или саморезами.

Деревянный пол выравнивают листами фанеры

Шаг 2. Расстелите на фанере подкладочный слой. С его помощью удается немного уменьшить теплопроводность основания, что оказывает благоприятное влияние на эффективность системы подогрева. Подкладочный слой позволяет прятать места соединения пленок, датчики температуры и провода. За счет этого уменьшаются нагрузки на эти элементы и минимизируется вероятность их механического повреждения.

Поверх фанеры укладывают рулонную теплоизоляцию с фольгированным покрытием

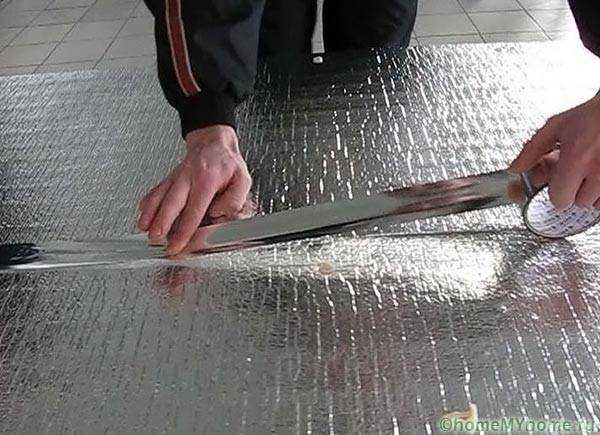

Теплоизоляцию приклеивайте к фанере при помощи двустороннего скотча, во время монтажа системы подогрева она не должна смещаться.

Важно. Верхняя поверхность подкладки должна иметь лавсановое покрытие. Оно не проводит ток и исключает появление неприятных ситуаций во время пробоя токопроводящих дорожек.

Шаг 3. После укладки аккуратно отрежьте излишки подкладки по периметру помещения. Стыки проклейте обыкновенным или специальным скотчем.

Аккуратно подрезают материал у стен и проклеивают стыки скотчем

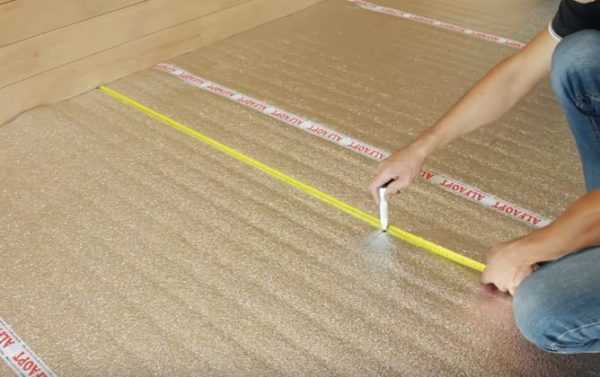

Шаг 4. Сделайте разметку обогреваемой площади. Имейте в виду, что под тяжелыми и габаритными предметами системы устанавливать запрещено. Объясняется требование несколькими причинами.

1. Большой вес может повредить систему. Тем более если над ней располагается мебель на ножках – все усилия концентрируются в четырех точках и достигают внушительных значений.
2. Под предметами почти полностью отсутствует конвекция воздуха. Поверхность пола плохо охлаждается, системы обогрева перегреваются. Длительное функционирование при высоких температурах становится причиной преждевременного выхода элементов из строя.
3. Мебель нагревается выше критических значений, дерево пересыхает и трескается, лаковое покрытие отслаивается.

Выполняют разметку с учетом расположения габаритных предметов

Практический совет. Очень внимательно продумайте размещение тяжелой мебели в помещении. Имейте в виду, что после монтажа системы подогрева пола ее нельзя передвигать на новое место. Освободившиеся участки пола будут намного холоднее остальных, что негативно сказывается на комфортности пребывания в комнате.

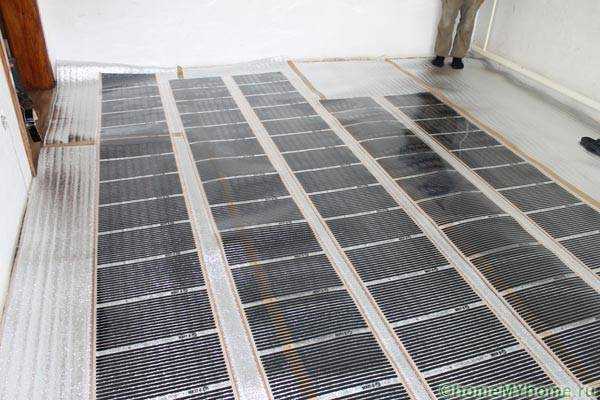

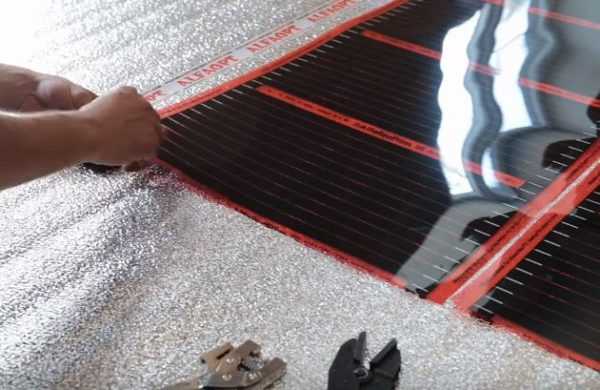

Шаг 4. По отмеченным линиям расстелите подогревающую пленку, рулон на куски можно разрезать только по специальным пунктирным линиям. Это очень важное условие, всегда выполняйте его. В противном случае вы перережете токопроводящие дорожки.

По разметке раскладывают пленку с нагревательными элементами

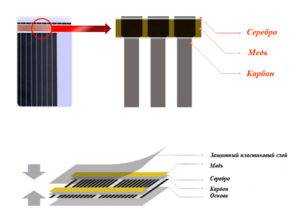

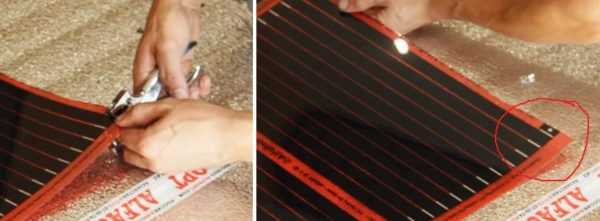

Шаг 5. Присоедините провода к инфракрасной пленке. Делается это специальными инструментами в несколько этапов.

1. Дыроколом проделайте отверстия на концах пленки. Старайтесь, чтобы они располагались посередине прямоугольника.

   Специальным инструментом делают в пленке отверстия

2. Вставьте в отверстия концевики с соединительными зажимными клеммами.

   В отверстия вставляют концевики

3. Специальным зажимом плотно зафиксируйте элементы.

   Осторожно зажимают клеммы

Проверьте прочность соединения. Концевики не должны шататься или поворачиваться.

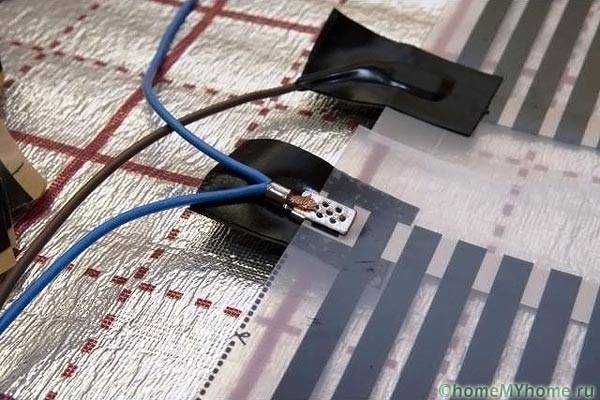

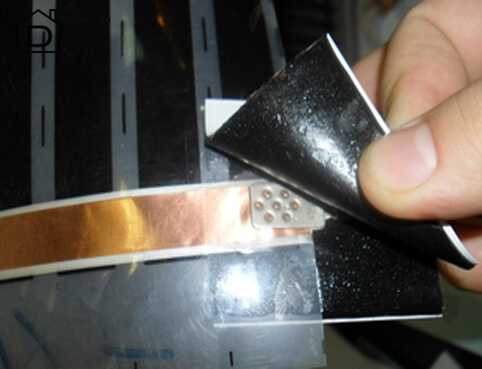

Шаг 5. Кусочками специальной битумной изоляции заклейте токопроводящие элементы в местах отрезания. Эти точки надо надежно изолировать, на них есть напряжение.

Выполняют изоляцию токопроводящих элементов на срезах

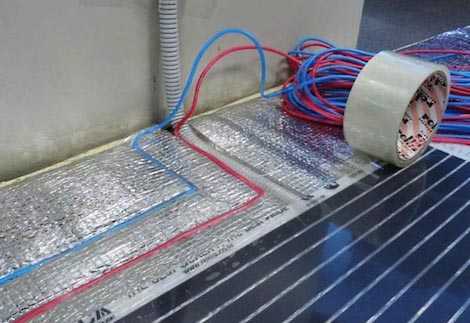

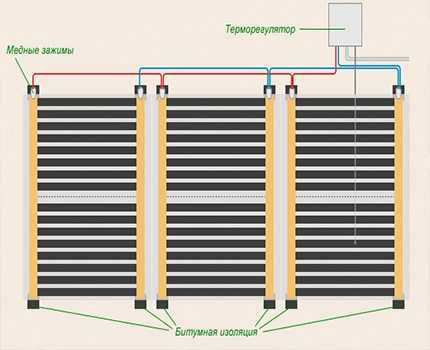

Подключите и зажмите провода к каждому мату, все места подключений также необходимо заклеить битумной изоляцией. Не спешите, постоянно контролируйте надежность соединения. Помните, что делать непредвиденные ремонты системы обогрева очень долго, придется демонтировать не только линолеум, но и верхнюю плиту. Во время демонтажа часть материалов неизбежно повредится, их нужно будет полностью менять.

Подключают и тщательно обжимают провода

Шаг 6. Утопите соединения в подложку. Для чего это надо делать, мы выше уже рассказывали. Острым монтажным ножом подготовьте отверстия соответствующих размеров. Таким же способом утопите датчик температуры и токопроводящие кабели.

Соединения тоже изолируют и прячут в подложку, предварительно сделав в ней вырез

Практический совет. Чтобы провода не выпадали из прорезанных канавок, заклейте их скотчем.

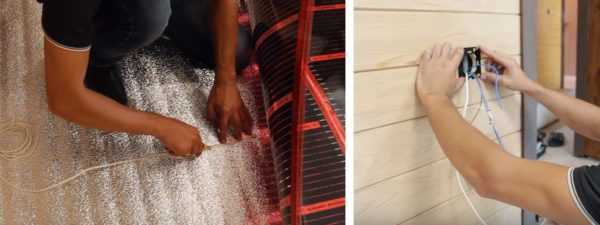

Шаг 7. Установите терморегулятор и подключите к нему систему. Выполняйте инструкцию изготовителя, там дано подробное описание всех действий.

Укладывают датчик температуры и выполняют подключение к терморегулятору

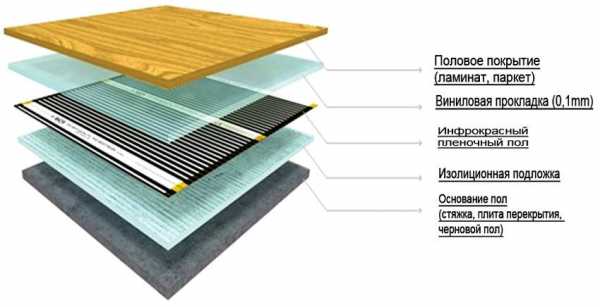

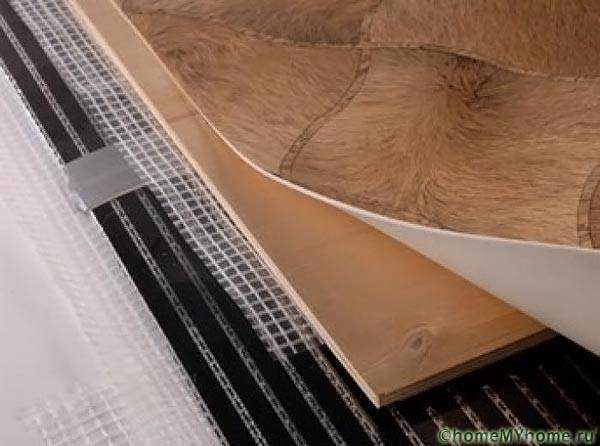

Теперь осталось накрыть теплый пол фанерой или ОСП и сверху уложить подготовленный ранее линолеум.

Цены на линолеум «Таркетт»

линолеум таркетт

Видео — Теплый пол под линолеум на деревянный пол

Теплый пол под линолеум на деревянный пол – оптимальный метод ремонта старых покрытий по самым современным технологиям. Относительно небольшие финансовые вложения позволяют сделать помещения комфортными и красивыми, за счет экономии энергоносителей заметно уменьшить потери на содержание зданий в отапливаемый период. Какой клей лучше выбирать для настила линолеума можно прочитать на страницах нашего сайта.

pol-exp.com

Теплый пол на деревянный пол под линолеум: виды, укладка

Во многих квартирах и домах старого жилого фонда остались еще старые дощатые полы. Многие хозяева приходят к решению утеплить и обновить половое покрытие, к примеру застелить линолеум. Параллельно смонтировать тепловое устройство для основания. Тогда возникает вопрос, как можно сделать теплый пол на деревянный пол под линолеум и возможно ли такое сочетание?

Читайте в статье:

Виды половых покрытий

Желание человека улучшить свои жизненные условия, приводит к созданию новых технологий. Одна из таких технологий, это создание системы «теплого пола».

Есть несколько видов конструкций:

1. Водяной.
2. Пленочный (ИК).
3. Половое покрытие на термоматах.
4. Кабельный или электрический.

Виды	Описание
Пленочное покрытие	Покрытие выглядит, как кабель, которое подключается к электропитанию, при помощи терморегулятора. Если использовать ИК в помещении, то у вас будет не просто вспомогательное, но и основная система отопления. Основное преимущество теплого пола, это его универсальность. Его можно монтировать практически под любое покрытие, кроме керамической плитки.

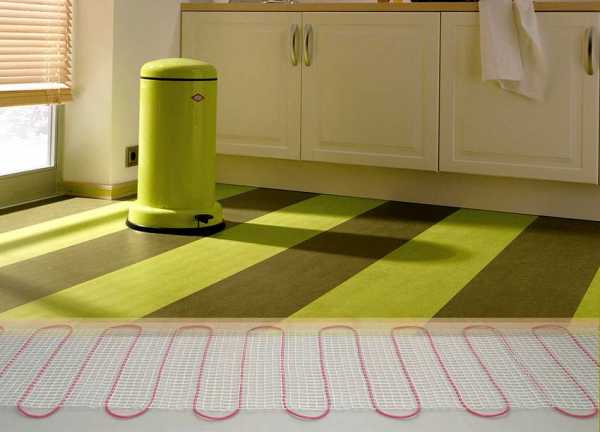

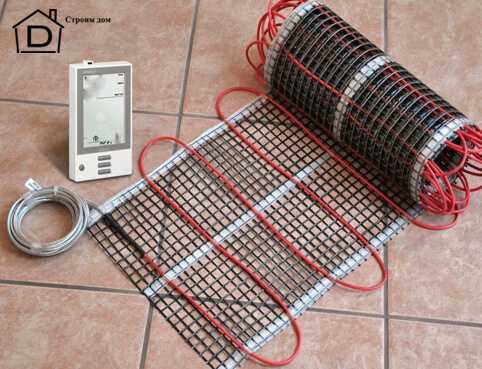

Теплый пол из нагревательных матов	Это обычное кабельное тепловое покрытие. Электрический кабель крепится к сетке, он более тонкий. Клеевой состав проникает в сетку и на финише получается надежная укладка. Уровень пола при укладке поднимается на минимальную высоту. Маты укладываются на цементную стяжку, дополнительного слоя не требуется.
Электрические кабельные полы	Это универсальный «теплый пол», который постоянно усовершенствуется. Модель состоит из нагревательных секций, разной длины.
Водяная конструкция	Это самый популярный способ системы для частных домов и коттеджей. Основное преимущество – это сокращение стоимости на электричество.

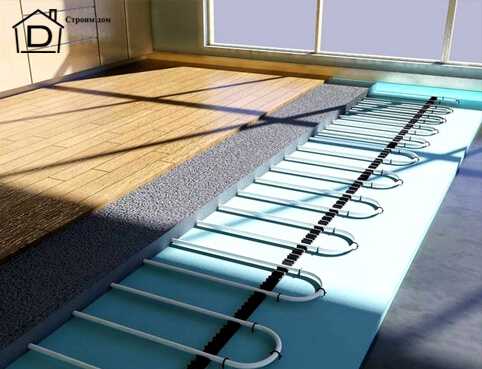

Теплый пол водяной на деревянное половое покрытие: пример системы на лагах

Перед тем, как приступить к монтажным работам, необходимо оценить ситуацию: доски дощатого пола должны быть без щелей. Если таковые имеются, то их нужно утилизировать при помощи теплоизоляционного сырья.

Совет! Если деревянное половое покрытие себя исчерпало, то лучше произвести демонтаж.

В каких случаях нужен демонтаж деревянного полового покрытия:

1. Половое покрытие не утепленное, под досками сквозняк.
2. Лаги, расположены далеко друг от друга.
3. Доски очень старые и нуждаются в обработке.

Утепление пола

После уменьшения расстояния между лагами, можно приступать к предварительной укладке.

Примечание! Для того чтобы произвести действие необходимо к лагам прибить фанеру под линолеум под деревянный полили доски для будущего утеплителя.

После этого монтируется утеплитель 100 мм, который нужно защитить плитной минеральной ватой (плотностью 4000 г на 1 м³).

Настил половой доски

Данное действие производится с учетом одного обстоятельства: учитывается паз 2×2 см между досками.

Обратите внимание! По краям досок необходимо сделать округленные пазы для того чтобы трубы можно было завернуть по контуру.

На этом подготовительный этап закончен, который занимает примерно 12 часов.

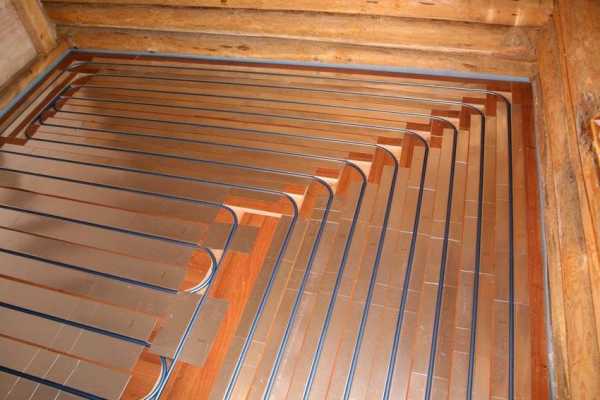

Укладка трубы

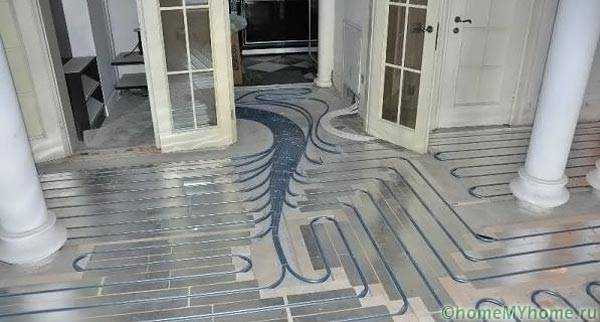

Для начала нужно расстелить рулон фольги над продольными метками. Затем берем трубы ПВХ диаметром 1,6 см и укладываем их в отверстия поверх фольги и крепим степлером к доскам.

Пластины должны располагаться к пазам поперечно. Таким образом, производится установка труб по всей площади.

Подключаемся к отопительной системе

Это заключительный этап теплого полана деревянное основание. Самый простой вариант, это метод с ручным регулированием.

Внимание! Водяную систему ни в коем случае нельзя подключать к центральной системе отопления, без согласования и разработки проекта и подтверждения.

Именно поэтому, такие конструкции делаются в частных строениях. После того, как система будет подключена, необходимо проверить установку на наличие утечек и повреждений. После чего приступаем к настилу финишного пола. Рекомендуем посмотреть учебное видео по установке водяной системы:

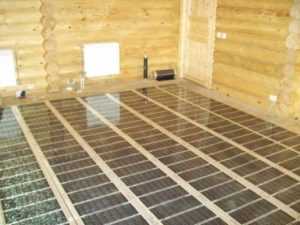

Установка пленочного пола

К подготовительным работам относится определение формы и площади будущей конструкции. Размеры снимаются только на тех участках, где не будет стоять мебель или бытовая техника.

На что обратить внимание при установке:

1. ИК-теплый пол под линолеум должен быть расположен по всей длине помещения, тогда не будет большого количества точек подключения.
2. Электрическая проводка внутри пола должна устанавливаться на расстоянии 5 см, и изолирована теплоизолирующим сырьем.
3. Между духовками, каминамии трубами расстояние должно быть не менее 2 см.

Подготавливаем нагревательные элементы

Подготовка пленки происходит следующим образом: ее режут полосами через каждые 25 см, именно вдоль нагревательных полос. Затем устанавливаются зажимы.

Далее, наконечник провода (в местах, где находятся токоведущие полосы из меди) устанавливают во внутренней части термопленки. После чего, в отверстие вставляют расклепанный люверс.

Примечание! На линиях отреза необходимо произвести гидроизоляцию.

Затем провода проводят к наконечнику и зажимают плоскогубцами.В местах соединения медной шины и провода, с двух сторон производится изоляция. Части пленки подключаются параллельно друг к другу.

Примечание! Максимальная суммарная мощность не должна превышать 3500 Вт.

Укладываем теплоизоляцию

Укладка теплового слоя производится с отражателем и фиксируется при помощи скотча.

На слой тепловой изоляции укладывается нагревательные приборы, таким образом, чтобы медные полосы были расположены снизу. Нагревательные приборы фиксируются при помощи гвоздей или степлера.

Обратите внимание! Нагревательные части должны быть расположены примерно в пол сантиметра от участка питания, где расположены медные шины.

После проведения работ необходимо тщательно осмотреть установку и проверить надежность крепления и изоляции, также провести тест на работоспособность.

Заключительные работы

Под линией отреза крепится терморегулятор, а к нему нагревательные элементы и датчик. Включаем терморегулятор и ждем, через несколько минут нагревательные приборы должны выделять приятный температурный режим.

Затем ИК пленка накрывается пароизоляционной прокладкой и крепится скотчем на стыках. На пароизоляцию укладываются листы фанеры и фиксируются при помощи шурупов. После чего монтируется финишный материал, к примеру, линолеум.

Тепловой пол электрический под линолеум: методы установки

Существует несколько способов установки кабельного основания:

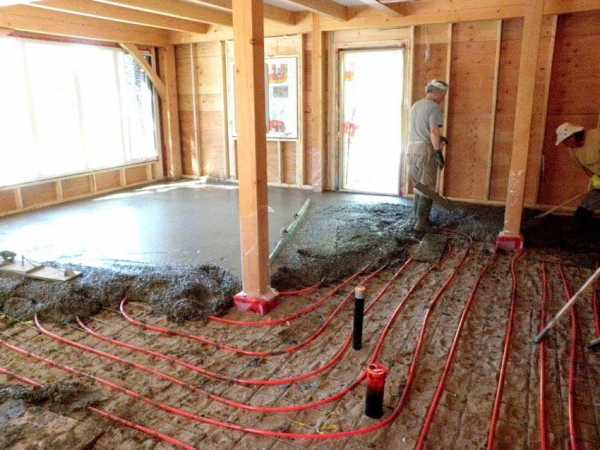

1. Установка производится в слой стяжки, затем укладывается напольное покрытие.
2. Монтаж выполняется поверх стяжки, под плиточное покрытие.
3. Последний вариант под напольное покрытие (пленочные полы), описанные раньше.

Самый первый вариант подходит строго для жилых помещений, здесь подходит кабельный метод:

• под систему прокладывается гидроизоляционный слой и слой утеплителя;
• затем застилается небольшим слоем стяжки;
• если на нижнем этаже расположено утепленное помещение, то кабельный пол можно уложить просто под плитку, без дополнительного теплоизоляционного слоя.

Обратите внимание! Если производится установка теплого пола на деревянный пол под линолеум, но нет желания проводить капитальные работы, то лучше использовать «пленочную систему».

Что нужно для укладки электрического пола

Для монтажа нужно следующее:

Далее рассчитывает длину кабеля и шаг укладки.

Калькуляторы расчета длины нагревательного кабеля и шага укладки

Подготовительные работы

1. Первоначально необходимо утилизировать весь старый слой стяжки и очистить полностью поверхность.
2. Ложится гидроизоляция с учетом захода на стену 100 мм.
3. По периметру и полу фиксируется демпферный материал.

   Проведение всех работ

Затем нужно избавиться от всех излишек сырья после установки.

Примечание! Чтобы тепловую энергию не отпускать вниз, нужно произвести изоляцию основы дома.

Выбираем утеплитель

Утеплитель	Описание
Пенофол	Если система используется, как дополнение к отопительной системе, то можно использовать пенофол.

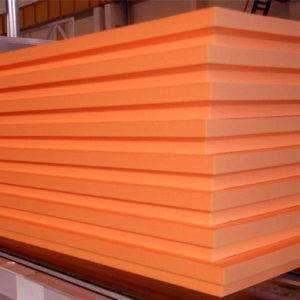

Пенополистирол	Для помещения, где нижний этап отапливается, будет достаточно пенополистирола, толщиной 2-5 см.
Самый надежный 100мм полистирол	Если установку производят на холодную лоджию, то лучше произвести весь спектр работ по утеплению.

Монтируем

Обязательно, перед укладкой электрического провода, необходимо проверить его сопротивляемость и сверить с паспортными данными.

Итак:

1. Допускается погрешность в 10 % от паспортных данных. Монтаж производится, как при помощи армирующей сетки, так и при помощи фиксирующих лент.
2. При установке кабеля нужно учесть, чтобы провод проходил над раздельной чертой, 2-х плит перекрытия.
3. Лучше его спрятать в 10 сантиметровый отрезок гофрированной трубы. Места соединения должны быть не менее 15 см.
4. В обязательном порядке нужно выполнить соединительные точки на плане квартиры.

Совет! Если монтаж производится во влажных помещениях, то нужно заземлить армирующую сетку и закрепить ее к регулятору.

Когда все нагревательные элементы будут расположены по своим местам, нужно проверить сопротивление провода. Если все в порядке, то далее формируем стяжку теплого пола, а затем напольное покрытие. Учебное видео поможет вам справиться с данной задачей:

Теплый пол на деревянный пол под линолеум: несколько советов

Если рабочие соблюдали все правила по технике безопасности, высохла стяжка и проверена сама система, то можно приступать к настилу линолеума.

Чтобы линолеум для теплого пола лег нормально, нужно сделать несколько действий:

1. Материал должен находиться в помещении, не меньше 2-3 суток.
2. Его нужно укладывать, не фиксируя.
3. Включить обогрев и продержать материал в таком состоянии пару суток.
4. После всего закрепить половое покрытие.

Для фиксации линолеума можно использовать двухслойный скотч или мастику. В нашем случае, мастика равномерно распределяет тепло, поэтому можно ей отдать предпочтение.

Выводы

Если при устройстве «теплого пола» под керамику все очень просто, то установка под линолеум ведет за собой многие последствия. Они связаны с чувствительностью самого сырья. Для линолеума понадобится идеально ровная поверхность для его укладки.

Поэтому:

• ИК – это самое универсальное решение, которое может совместить в себе любой тип материала;
• пленочный пол позволит получить щадящий обогрев и не станет оказывать негативное влияния на эксплуатационные свойства;
• это обусловлено предотвращением перегрева и частому расположению проводниковых полос;
• пленочный теплый пол на деревянный пол под линолеум отличается простой установкой, которую может выполнить простой обыватель.

Примечание! В заключении хочется добавить о самом важном свойстве системы, это высокая степень устойчивости к механическим повреждениям.

Специалисты говорят, что ИК-излучение оказывает позитивное влияние на здоровье человека. Все перечисленные достоинства говорят о том, чтобы остановить свой выбор на пленочной системе, а видео поможет разобраться с деталями монтажа.

Видео-обзор: монтаж теплого пола Caleo под ламинат и линолеум

seti.guru

Теплый пол под линолеум на деревянный пол: нюансы монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Бюджетным вариантом ремонта или облицовки перекрытий с минимальным подъемом нижнего уровня является теплый пол под линолеум на деревянный пол водяного или электрического типа. Эта конструкция обеспечивает дополнительный обогрев, минимально нагружает несущие конструкции, экономит рабочее пространство интерьеров, легко изготовляется самостоятельно.

Теплый пол под линолеум на деревянный пол

Содержание статьи

Видео: монтаж теплого пола под линолеум и ламинат

Краткая информация о видах теплого пола

Для различных эксплуатационных условий созданы электрические и водяные системы подогрева напольных покрытий. Однако изготовить теплый пол под линолеум на деревянный пол по ограниченному количеству технологий. Для этого можно применить:

• водяной пол – только настильные системы, в которых трубы проложены в полостях экструдированного пенополистирола;

Водяной теплый пол под линолеум поверх деревянного настила

• электрический контур – аморфные металлизированные ленты, биметаллические или углеродные пленки.

Пленочный теплый пол поверх деревянного пола

Все остальные системы дополнительного обогрева невозможно уложить на деревянное покрытие, облицевать линолеумом. Для этого требуются стяжки, серьезно нагружающие перекрытие, поднимающие уровень облицовки на 5 – 7 см. Это неприемлемо в эксплуатируемых интерьерах, поскольку потребуется демонтаж дверных полотен, которые перестанут закрываться. Образовавшиеся между комнатами ступени снижают качество проживания.

Нюансы деревянного основания

Теплый пол под линолеум на деревянный пол уложить гораздо сложнее, нежели в лагах перекрытий по балкам, внутри стяжек полов по грунту или монолитных перекрытий. Особенностями системы линолеум/теплый пол/половая доска являются:

• на деревянном полу невозможно изготовить стяжку, материал не обладает достаточной прочностью, сухие смеси, бетоны растрескиваются;
• по трубам теплого пола нельзя ходить, они должны быть утоплены в основание;
• линолеум не обладает конструкционной жесткостью, в отличие от ламината, половой доски, паркета, кафеля, поэтому контуры теплого пола должны быть вмурованы/утоплены в основании с идеально плоской поверхностью.

Поэтому лишь три вышеуказанных системы теплого пола пригодны для конкретно этих эксплуатационных условий. Даже незначительные неровности подчеркиваются тонкостенным рулонным материалом, над ямками линолеум гарантированно порвется от нагрузок.

Подготовка

Все указанные системы теплого пола (ТП) относятся к модульным, пленочным, рулонным модификациям. Поэтому ими невозможно выровнять основание. Кроме того, они не обладают жесткостью, монтируются на предварительно выровненные поверхности. Поэтому подготовка состоит из операций:

• ревизия – отмечаются участки, на которых доски прогибаются, имеют дефекты плоскостности;
• замена лаг – на отдельных участках или целиком по всей длине после полного вскрытия пола;

Ремонт лаг и половой доски перед установкой теплого пола

• обработка – все доступные деревянные элементы эксплуатируемого пола покрываются Огнебиозащитой или антисептиком +антипиреном, так как линолеум имеет более высокий ресурс в сравнении с пиломатериалами;
• изготовление вентиляционных продухов – пропилы в лагах, решетки на поверхности полов общим размером 1/400 от площади пола;

Вентиляционные решетки в деревянных полах

• выравнивание – шпаклевка щелей между досками, заделка утопленных шляпок саморезов, гвоздей;

Выравнивание деревянного пола шпаклевкой

• шлифовка – ручная или орбитальными, ленточными, вибрационными машинами.

Полезная информация! Если плоскость пола невозможно улучшить указанными способами, вместо настила ОСБ-фанеры рекомендуется пересмотреть проект. Демонтаж деревянного пола с заливкой теплого пола в стяжку в этом случае обойдется дешевле, уровень чистового пола останется неизменным.

Рекомендации

На этапе проектирования ремонта следует определиться с типом энергоносителя. Например, в квартирах запрещено включать контуры ТП в центральное отопление (штраф + переделка). Потребуется покупка/монтаж котла, который обойдется дороже электрических матов, пленок. В коттеджах, таунхаусах водяной ТП подключается через коллектор без проблем.

При использовании модульных полистирольных блоков водяного ТП можно обойтись без шлифовки дощатого покрытия. Утеплитель можно выровнять клеевым составом, нанося его в 5 точках (центр + углы).

Если ТП предварительно выравниваются многослойной фанерой, чтобы линолеум получил идеально ровную плоскость, крепить этот листовой материал очень сложно – остается вероятность проткнуть саморезом трубу. Кроме того, деревосодержащие материалы обеспечат потери тепловой мощности ТП минимум 30%. Поэтому лучше выровнять модули плиточным клеем.

Потери тепла при использовании фанеры поверх теплого пола для настилки линолеума

Технология монтажа теплого пола

После подготовки основания теплый пол под линолеум на деревянный пол укладывается по различным технологиям. Для электрических систем необходимо соблюдение пожаробезопасности, защиты пользователей от поражения током.

При выборе водяных модификаций необходима гидроизоляция основы пленочными, мембранными материалами. В любом варианте предпочтительнее изготовление плавающей конструкции, отделенной от стен, перегородок демпферной лентой по периметру. Эта щель позже маскируется плинтусом после облицовки линолеумом.

Водяной ТП

Лучшую комплектацию модульного водяного ТП выпускает производитель Thermotech. Безбетонные полистирольные модули имеют канавки, позволяющие уложить трубы по нескольким схемам:

• улитка – для обогрева центральной части комнаты;
• двойная змейка – максимальный нагрев нижнего уровня;
• змейка – равномерный дополнительный подогрев в межсезонье.

Поворотные и прямые каналы используются по мере необходимости, неиспользованные полости выравниваются монтажной пеной. Алюминиевые пластины с омега-образным углублением созданы для равномерного распределения тепла. Они укладываются в пазы модулей, труба монтируется в них.

Монтаж панелей водяного ТП Thermotech

Перед раскатыванием линолеума достаточно дополнительно закрепить трубы в радиусных скруглениях двусторонним скотчем, выровнять поверхность 2 – 5 см слоем плиточного клея. Для экономичного расхода энергоностителя полистирольные модули теплого пола под линолеум на деревянный пол обработаны сверху алюминиевой фольгой.

Полезная информация! Категорически не рекомендуется укладывать под линолеум контуры водяного ТП между деревянными рейками. В этом случае невозможно уложить утеплитель непосредственно под трубы, увеличиваются щели между рейками/трубами, пиломатериал рассыхается со временем, линолеум теряет художественную ценность в интерьере.

Электрический ТП

В квартирах с централизованной подачей ГВС, отопления чаще применяются электрические контуры ТП. Гидроизоляция в данном случае не нужна, однако необходима фольгированная подложка из вспененного полиуретана или полиэтилена.

Предпочтительнее ИК рулонный ТП, который поставляется в комплекте с обжимными клеммами, коммутационными проводами, кусками битумного материала, в котором маскируются места соединения. Управляющий блок придется докупать отдельно, он в комплектацию не входит. Технология монтажа состоит из операций:

• подложка – укрывает периметр комнаты, рулоны стыкуются специальной алюминиевой лентой;

Монтаж фольгированной подложки для теплого пола

• демпфер – на стены наклеивается специальная лента Упорон или Керми;

Оклеивание стен демпферной лентой

• термостат – крепится на стену, обычно на высоте 0,5 м;

Крепление термостата для электрического ТП

• пленка – раскатывается перпендикулярно стене, на которой размещен блок управления, при необходимости наращивается в длину, обрезается обычным ножом, места кроя герметизируются специальным материалом;

Укладка пленочного теплого пола на дощатое покрытие

• электрика – токоведущие шины обжимаются клеммами, соединяются проводом, который подводится в блоку управления.

Подключение пленочного теплого пола под линолеум на деревянный пол

После чего, теплые полы в деревянном доме под линолеум значительно снизят эксплуатационный бюджет, повысят комфортность проживания.

Заключение

Таким образом, укладка линолеума возможна на несколько модификаций теплого пола поверх дощатого покрытия по лагам или чернового слоя перекрытия по балкам. Выбор электрических контуров оправдан в квартирах, водяного ТП в коттеджах, где котел смонтирован по умолчанию.

Видео: водяной теплый пол на деревянном основании

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Теплый пол под линолеум на деревянный пол: выбор и монтаж

electric-220.ru

Руководство по монтажу электрического теплого пола под линолеум

Для создания комфортной температуры в помещении используют различные виды обогрева, среди которых особую популярность набрал теплый пол, работающий от электричества. Такая система совместима с различными напольными покрытиями, среди которых ламинат, линолеум, керамическая плитка и даже ковролин.

Если в ваши планы входит сделать электрический теплый пол под линолеум, то это вполне осуществимая идея. А мы расскажем как реализовать ее на практике.

Содержание статьи:

Чем хорош электрический теплый пол?

В холодное время года вопрос обогрева помещения становится более актуальным. Электрическая напольная система способна обогреть помещение равномерно и создать максимально благоприятные условия для жизни.

Температура у пола и под потолком при таком обогреве имеет незначительную разницу, а возможность регулировки температуры еще больше расширяет возможности использования электрического подогрева.

К преимуществам электрического теплого пола можно с уверенностью отнести тот факт, что такая система не пересушивает воздух в помещении. Умеренная важна в особенности для людей с заболеваниями дыхательных путей. Во время активности в комнате, а также во время сна дыхательные пути не будут пересыхать.

Чтобы отрегулировать температуру в комнате, достаточно выставить таймер на тот период времени, когда вам необходимо прогреть помещение

С эстетической точки зрения электрический обогрев пола – это оптимальное решение. Он совершенно незаметен, и его не приходится маскировать для создания гармоничного интерьера. Прокладка системы осуществляется под напольным покрытием, поэтому она не занимает полезного пространства в комнате.

Электрический обогрев пола может выступать в качестве основного источника тепла в зимние месяцы, а может быть вспомогательным.

Зачастую такую систему совмещают с основным центральным отоплением, что помогает прогреть те комнаты, где необходима более стабильная температура воздуха: в ванной или детской

К преимуществам также можно отнести тот факт, что электрический обогрев позволяет сэкономить на основном источнике обогрева около 25-30% от стандартных затрат. А полная безопасность для человека делает такую систему универсальной.

Что нужно для оптимальной работы?

В первую очередь, чтобы ваш подогрев пола безукоризненно работал, понадобится бесперебойное электричество. Если в вашем населенном пункте часто бывают перебои электроэнергии, тогда для электрического обогрева понадобится дополнительное оборудование.

Монтаж и покупка резервной системы энергообеспечения повлечет за собой дополнительные затраты. Также необходимо обновить проводку, чтобы она выдерживала постоянные нагрузки

Нужно уделить особое внимание процессу монтажа.

Вы можете воспользоваться одним из вариантов:

• нанять специалистов, которые установят систему электрического обогрева пола быстро и качественно;
• разобраться в теме и заняться этим делом самостоятельно.

Во втором случае необходимо вникнуть в специфику работы с каждым видом напольного покрытия, от которого и зависит, как будет проходить монтаж системы обогрева пола. В частности, работа с установкой электрического теплого пола под линолеум должна проходить по определенным правилам.

Особенности монтажа электропола под линолеум

Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.

Идеально подходит для линолеума , так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.

Один м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия

Если линолеум подвергнется большим температурам, он может:

• поменять цвет;
• стать более эластичным, что приведет к разрывам;
• издавать неприятный запах и вредные пары;
• деформироваться.

Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.

Необходимые меры предосторожности

Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:

• монтаж начинается только после отключения электроснабжения;
• тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
• инфракрасную пленку нельзя накладывать друг на друга;
• температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.

Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.

Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!

Подбор нужных материалов

Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.

Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.

Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.

Необходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола

Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.

Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки. Здесь важно использовать магнитный пускатель.

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Стоит избегать прикосновений двух полос, так как это приведет к перегреву системы в месте соприкосновения. Для крепления нагревательных элементов чаще всего используют степлер или скотч, реже мебельные гвозди. Такие методы крепления дадут гарантию того, что в будущем полосы не сместятся и не попадут одна на другую.

Правила укладки нагревательных элементов:

• прикрепляются только на прозрачную кайму;
• нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
• главные провода должны быть проведены под плинтус;
• чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить. В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки.

Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.

Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Линолеум обязательно должен обладать хорошей теплопроводностью, при этом быть очень прочным и устойчивым к выцветанию. В качестве хорошего примера выступает многослойный линолеум из поливинилхлорида, который не боится воздействия тепла.

Выводы и полезное видео по теме

Еще больше полезной информации о теплых полах различных видов – в представленных ниже видеороликах.

Полезные материалы по выбору:

Нюансы монтажа пленочного вида:

Электрическую СТП под линолеум возможно сделать собственными руками, главное, соблюдать меры предосторожности и выполнять работу в нужной последовательности. Электроработы лучше доверить специалистам, а вот укладку верхних слоев системы можно выполнить без посторонней помощи. Запаситесь терпением, необходимыми материалами, и вы будете в комфорте проводить холодное время года, не завися от общей системы отопления и прочих факторов.

Если вам приходилось заниматься самостоятельным под линолеум, поделитесь, пожалуйста, собственным опытом с посетителями нашего сайта. Возможно вам известны тонкости монтажа о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен под статьей.

sovet-ingenera.com

Как стелить теплый пол под линолеум на деревянный пол

Здравствуйте, уважаемые читатели моего блога, сегодня поговорим про теплые полы в дом. А конкретнее рассмотрим вопрос, как постелить теплый пол под линолеум на деревянный пол. Многие утверждают, что это невозможно, но это не совсем, правда. Да, действительно, некоторые виды никак нельзя уложить под линолеум, но существуют специальные виды теплых полов, которые можно уложить даже под обыкновенный палас. Так же не каждый линолеум подойдет для укладки на теплый пол, но есть и вполне подходящие виды.

В данной статье мы рассмотрим, какие виды теплых полов бывают, какие у них плюсы и минусы. Так же какой вид теплого пола лучше подойдет для укладки под линолеум на деревянное основание.  Так же рассмотрим виды линолеума, что они собой представляют, какими характеристиками обладают. Ну и многое другое про эти материалы.

Так же рассмотрим технологию укладки теплого пола на деревянное основание. Узнаем, как правильно подготовить пол. Как закрепить полотно на полу и подключить его к электрической сети и так, давайте разбираться, можно ли стелить линолеум на теплый пол и вообще рассмотрим весь процесс пошагово.

Виды теплых полов и область их применения

По представлению многих людей теплый пол бывает одного вида, но это не правда. На сегодняшний день их очень много и каждый из них приспособлен под определенные условия. Но это еще не все, так же теплые полы отличаются по способу укладки. Теплые полы бывают водяными и электрическими.

Водяной пол

Водяной пол нагревается при помощи теплоносителя, это может быть вода или специальная жидкость. Нагревать данный теплоноситель можно с помощью домашней системы отопления.

По-большому счету водяной теплый пол представляет собой систему труб, уложенную под напольное покрытие. Лучше всего для этих целей использовать металлопластиковую трубу, обязательно цельную, так как любое соединение рано или поздно превратится в протечку, а когда это под полом это доставит массу проблем, так что лучше что бы труба была цельная, а не из кусков.

Такая система по стоимости обойдется дешевле, чем электрическая, так как по-большому счету Вам нужна только труба. По сложности монтажа такая система не уступает электрической. Очень часто, таким видом теплого пола можно заменить систему отопления и в доме будет тепло, хотя когда я это услышал впервые, мне показалось это бредом, но оказывается, что нет.

Если рассматривать укладку теплого пола под линолеум, я бы отказался от такой затеи, это мое мнение, и я никому его не навязываю, но ниже опишу, как можно произвести монтаж.

Электрический теплый пол

У электрического теплого пола есть несколько разновидностей. Чаще всего такой вид применяется для бетонной основы, но есть виды и для деревянного покрытия. Собственно самой системе без разницы, где она уложена, но вот не на каждую поверхность можно постелить любой вид.

Первый вид это нагревательный кабель. Нагревательный кабель в свою очередь тоже подразделяется на 2 вида это простой и саморегулирующийся. Отличие между ними в том, что у простого нагрев контролирует специальный терморегулятор. Собственно такой вид больше подходит для теплого пола.

А вот саморегулирующийся провод устроен более интересно, хотя и не сложно. В нем идут две токопроводящие жилы и разделены они между собой специальной нагревательной матрицей, которая способна менять сопротивление от температуры. Вот и получается, чем с более холодной поверхностью он соприкасается, тем сильнее нагревается.

В воздухе такой кабель не будет нагреваться. Чаще всего используется для защиты водопроводов от замерзания. Бывает вид теплого пола, где простой нагревательный провод уложен на сетку из стекловолокна. При укладке такой мат раскатывают и заливают стяжкой. Ну да ладно перейдем непосредственно к виду, который нас интересует.

Самый подходящий теплый пол под линолеум на деревянный пол это система инфракрасного нагрева. Заключается она в том, что такая система излучает инфракрасные лучи, которые нагревают предметы, а не воздух тем самым уменьшая теплопотери, ведь тепло не расходуется «попусту».

Состоит данная система из карбоновых пластин, соединенных между собой медной шиной, и заламинированных специальной пленкой. Выглядят в виде рулона шириной примерно 50 сантиметров очень тонкие как 2-3 листа бумаги. Такой вид нагрева идеально подойдет под линолеум. Продается как метражом, так и цельными кусками, рассчитанными на определенную площадь.

Резать можно инфракрасный пол по специальным линиям разреза нанесенные изготовителем эти линии идут каждые 20-30 сантиметров. В комплекте идут специальные клеммы для подключения к электричеству, а так же изоляционный материал на битумной основе. Про технологию укладки я расскажу Вам чуть ниже.

Подготовка деревянного пола

Как и в любом ремонте, дело стоит начинать с подготовки, нас же интересует подготовка деревянного покрытия, перед укладкой системы теплый пол. Конечно, бетонная стяжка, мягко говоря, не хорошее решение для бетонного пола, так что такой вид подготовки рассматривать не будем.

Бывают случаи, когда поверхность ровная и тогда особая подготовка не требуется, а бывает и наоборот что процесс подготовки занимает больше времени, чем монтаж покрытия. Процесс подготовки требует того, чтобы покрытие было ровным. Если для трубы допускаются значительные погрешности, то для инфракрасной пленки нужно чтобы все было «идеально» ровно.

Выровнять деревянное покрытие можно с помощью циклевки опять же такой метод подойдет, если покрытие не сгнило. При необходимости нужно заменить доски, которые сгнили.

Если перепадов не много, то можно воспользоваться специальной шпаклевкой по дереву и устранить все неровности. Если метод со шпатлевкой Вам не подходит, по каким либо причинам Вы можете использовать выравнивание листовыми материалами, такими как ДСП, OSB и.т.д. Но толщину листовых материалов лучше выбирать в пределах 20мм, так как слишком тонкие листы со временем могут деформироваться.

Стелим теплый пол под линолеум на деревянный пол

Вот мы и добрались до монтажа теплого пола на деревянное основание, сам процесс зависит, какую систему нагрева вы выберете, я подробно расскажу, как произвести монтаж водяного и электрического инфракрасного теплого пола.

Укладка водяного теплого пола

После того как мы выровняли покрытие нам необходимо постелить теплоотражающую пластину в виде вспененного утеплителя с фольгой. Это нужно для того чтобы тепло отражалось вверх, а не тратилось на прогрев не нужной части пола. Данный утеплитель кладется фольгой вверх зафиксировать его можно с помощью строительного степлера.

После монтажа утеплителя нужно создать специальные пазы для укладки трубы. Делается это с помощью деревянных брусков шириной 8-10 см, а толщина подбирается в зависимости от диаметра укладываемой трубы, но должна немного превышать ее диаметр. Крепятся бруски на саморезы головки, которых нужно утопить на 1-2мм. По периметру комнаты также должны быть бруски, так как труба не должна соприкасаться со стеной.

Для того что бы уложить трубу в созданные нами пазы нужно использовать специальные теплоотражающие пластины, которые можно приобрести в строительном магазине. Вообще эти пластины нужно использовать при монтаже брусков, чтобы они плотно входили пазы. Шаг изгиба трубы должен быть в пределах 20-30 сантиметров.

На изгибах пластины не используются так же при загибе трубы, берите больший радиус, чтобы не заломить трубу.  Закладываем в пазы пластины, а потом укладываем в них трубу.

После укладки трубы, необходимо побеспокоиться о месте подключения трубы к отопительной системе. Место подключения можно выбрать где угодно, вплоть до того, что возможно вывести трубу где-нибудь в углу и там произвести подключение. А возможно так же оставить паз побольше и там подключиться к системе отопления, но помните доступ к данному соединению желательно иметь.

После того как Вы все уложили и продумали нужно закрыть эту систему каким либо листовым материалом так как стелить линолеум сразу не получиться в силу его гибкости. В качестве листового материала хорошо подойдет ДСП,OSB,ГВЛ.

На ГВЛ остановлюсь подробнее по большому счету это потомок гипсокартона, но более прочный, на столько, что его можно использовать для чернового покрытия полов. Его кардинальное отличие от гипсокартона в том, что гипс там не находиться между двумя листами картона, а перемешан с ними в одну консистенцию. Волокна целлюлозы придают ГВЛ некое армирование, тем самым в разы, увеличивая прочность.

Я рекомендую Вам использовать именно ГВЛ для черновой отделки, так как на него можно уложить ламинат, плитку, паркет, линолеум и многое другое. После того как Вы завершили черновую отделку можете приступать к монтажу финишного покрытия но это тема другой статьи так что об этом в другой раз.

Укладка электрического инфракрасного теплого пола

И так приступим к укладке инфракрасного, пленочного теплого пола на деревянный пол. Как и в предыдущем виде системы обогрева нужно постелить теплоотражающий материал. Подойдет тот же вспененный утеплитель с фольгой. Стелим этот утеплитель, фольгой вверх. Крепим полосы между собой скотчем, а к полу с помощью строительного степлера.

Следующим этапом будет то, что мы будем раскатывать инфракрасную пленку и нарезать ее на необходимую длину. Нарезать пленку необходимо по специальным линиям отреза, чтобы не повредить карбоновые, нагревательные пластины. Стоит так же учесть, что пленку не стелят туда, где будет стоять мебель (например: шкаф, диван, кровать, тумба) потому что это чревато перегревом и выходом из строя пленки.

Пленку стелить необходимо медными шинами вниз, это необходимо для дополнительно защиты от поражения электрическим током. Так как когда токопроводящие шины направленные вверх создают большую долю вероятности контакта с напольным покрытием.

После разреза и укладки пленки первым делом необходимо изолировать медные шины в местах разреза специальной изоляцией на битумной основе, которая идет в комплекте. Помните, что изоляция должна закрывать по всему срезу серебряные пластины, которые соединяют медную шину с карбоновыми пластинами и находятся по краям пленки.

После изоляции всех полос необходимо подключить специальные  клемные зажимы к медной шине и сдавить их с помощь пассатиж. Клемные зажимы идут в комплекте, но часто их не достаточно, так что сразу побеспокойтесь об этом и приобретите дополнительные клеммы, если это необходимо. Вам нужно будет по 2 клеммы на каждую полоску.

После установки клемм можно приступить к монтажу термодатчика. Термодатчик необходим для контроля температуры нагрева. И подключается он в терморегулятор, который Вы установите, где захотите. Монтируется данный датчик к низу пленки на черную карбоновую пластину с помощью все той же битумной изоляции. Чтобы датчик не выпирал в теплоотражающей изоляции необходимо вырезать место для него.

После датчика необходимо провести и подключить провода, выбор провода и возможные схемы подключения я укажу ниже. Проводим провод и вставляем его в закрепленные на пленке клеммы и зажимаем их плоскогубцами. Эту операцию проделываем с каждой клеммой на каждой полосе.

После того как подключили провода нужно закрепить пленку скотчем между собой и по всему периметру к теплоотражающему материалу. Тем самым исключается возможность сдвига.

В местах подключения проводов так же необходимо все заизолировать битумной изоляцией. Одна пластина изоляции ложиться снизу, а другая сверху, тем самым закрывая клемму и оголенный провод. Эти пластины изоляции необходимо как следует сдавить руками, чтобы они слиплись.

Во всех местах, где Вы изолировали пленку и где подключаются провода необходимо вырезать нишу в теплоотражающей подложке, чтобы ничего не выпирало, и покрытие было ровным. Такие же ниши нужно сделать для проводов. Устанавливаем терморегулятор и подключаем его. Процесс укладки инфракрасного теплого пола на деревянный пол закончен, осталось все протестировать и уложить финишное напольное покрытие.

Все подключаем и ставим температуру на терморегуляторе не выше 30 градусов и проверяем нагрев пленки на каждой полосе. Если все отлично, то можно приступить к монтажу напольного покрытия.

Далее стелиться слой полиэтиленовой пленки для защиты, а потом уже напольное покрытие. Если это ламинат или паркет то никаких дополнительных манипуляций производить не нужно и можно смело укладывать напольное покрытие, но вот если Вы хотите видеть на своем полу линолеум или ковролин, то придется еще немного поработать.

Нужно постелить фанеру на инфракрасную пленку, а листы нужно уложить, так что бы места крепления были в местах стыков пленки. Крепить так же стоит внимательно, чтобы не повредить черную карбоновую пластину или медную шину иначе все работать не будет. После этого можно стелить на фанеру любое напольное покрытие.

Подключение электрической системы

Чтобы все работало хорошо и правильно необходимо все правильно подключить и выбрать оптимальное сечение провода. Схема подключения бывает односторонней и двухсторонней в зависимости от расположения запитывающего провода. Сечение провода подойдет 1.5-2.5 мм. Если потребление пленки будет больше 2-3 Квт, то необходимо будет вести отдельную линию электропроводки, а это уже пахнет заменой электропроводки. Ниже приведу схемы подключения, из которых думаю, Вам станет все понятно. По подключению терморегулятора не должно возникнуть сложностей, так как с каждым идет инструкция по подключению.

На этом я завершаю данную статью, думаю, она Вам была полезна. Если что, то непонятно или Вы с чем-то не согласны прошу оставить свое мнение в комментариях. Спасибо за внимание до скорых встреч на страницах блога.

Похожие записи

stroimdoom.ru

Теплый пол под линолеум на деревянный пол своими руками

Каждый, у кого есть свой большой частный деревянный дом – счастливый человек. Здесь, в частном доме, каждый может не только свободно жить, но и проявлять всю имеющую фантазию в процессе ремонта, тем самым создавая уникальный интерьерный дизайн.

Однако бывают ситуации, при которых необходимо подойти к ремонтным работам максимально серьезно, чтобы в итоге создать отличный, красивый вид, но и одновременно обеспечить помещения комфортными для пребывания.

Одним из самых важных моментов правильного, комфортного ремонта является теплый пол, с которым не нужно было бы ходить в шерстяных носках. Поэтому на выручку в таких ситуациях приходит специальный теплый пол. Устанавливать его не так уж сложно, однако необходимо помнить и соблюдать некоторых нормативны и правила, а также соблюдать технику безопасности. Чаще всего теплый пол используется в тех помещениях, в которых есть линолеум.

Монтаж теплого пола

Сегодня деревянные половые покрытия можно увидеть не только в домах, ведь есть постройки с деревянным полом. Это неблагоустроенные или полу благоустроенные квартиры, а также хрущевки и другие квартиры.

Жить в подобных квартирах не очень удобно, однако в умелых руках любая квартира станет идеальным местом для всех возрастов. Современные технологии, которые люди используют для улучшения жилищных условий, позволяют достичь комфорта. И одно из таких улучшений – это система теплого пола.

Из-за того, что такой электропол необходимо монтировать на основу из дерева, важно запомнить и применить несколько важных для ремонта аспектов, которые помогут решить множество проблем.

Особенности монтажа электропола

Так как пол деревянный, важно полностью соблюсти технику безопасности и инструкции, чтобы обезопасить все помещения от возможного возгорания; Известно, что дерево отличается низкой теплопроводностью, так что важно выбрать теплые полы, температура нагревания которых будет намного выше, чем у таких же полов для бетона. Многие хотят сделать теплый пол основным источником тепла, однако из этого ничего не выйдет, потому как эта система служит в качестве дополнительного источника тепла.

Многие специалисты рекомендуют использовать в качестве теплого пола не электрическую, а водную конструкцию. Совет связан с собственной безопасностью. В конце концов, древесина может возгореться, и электрический теплый пол в таком случае может стать источником возгорания.

Особенности теплого электропола

Пускай водный пол безопаснее, электрический пол все равно остается самым популярным. Но почему? Тут все просто – его можно использовать не только для линолеума, но и для других покрытий.

Основа электропола – кабель, на который подается некоторое количество электрического напряжения. За счет этого напряжения кабель создает тепловое поле, которое, в свою очередь, нагревает деревянную или бетонную основу пола.

Модели электрических полов

1. Инфракрасные (они же пленочные). Эти полы просты и интуитивно понятны в вопросе установки, так что весь монтаж может занять лишь несколько часов. Визуально пленочные электрополы – это кабель, прочно закрепленный в сетке из пластика. Такому электрическому полу можно придавать необходимую форму, поэтому в случае чего его можно разрезать. Важный момент: монтаж такого пола требует специальной подготовки основы. Такие полы никак не повлияют на выбор основного покрытия, однако лучше всего для них подойдет линолеум;

2. Стандартные. Стандартные, или кабельные полы требуют особого подхо

bezremont.ru
