Проекты каркасных домов своими руками

Каркасное строительство предлагает наиболее выгодное на сегодняшний день сочетание стоимости выполнения работ и качества итогового результата. По самым скромным подсчетам на возведение каркасного дома аналогичных габаритов уйдет на 30-35% меньше денег, чем на обустройство, к примеру, кирпичного строения. Несмотря на подобную экономичность, по своим эксплуатационным характеристикам каркасный дом ни в чем не уступает капитальным постройкам. При этом, если для возведения того же кирпичного дома нужно владеть определенными навыками, с монтажом каркасных конструкций сможет справиться даже новичок.

Проекты каркасных домов своими руками

Содержание пошаговой инструкции:

С чего начать?

Существует множество разнообразных проектов каркасных домов. Главные различия между ними заключаются в площади строения, его планировке и наличии различных дополнительных пристроек. В целом же порядок строительства остается одинаковым, вне зависимости от габаритов постройки, ее этажности и прочих подобных моментов.

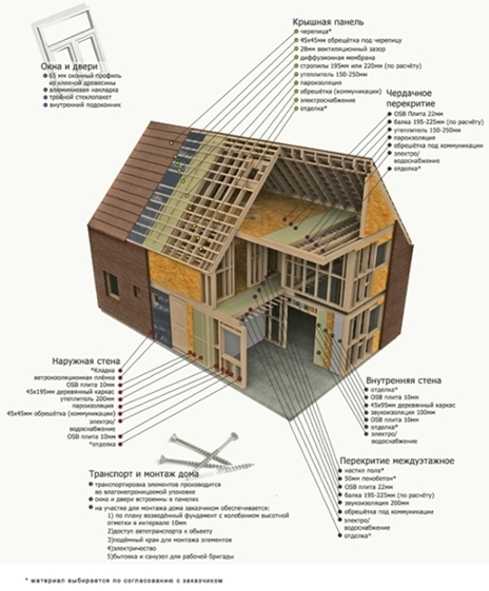

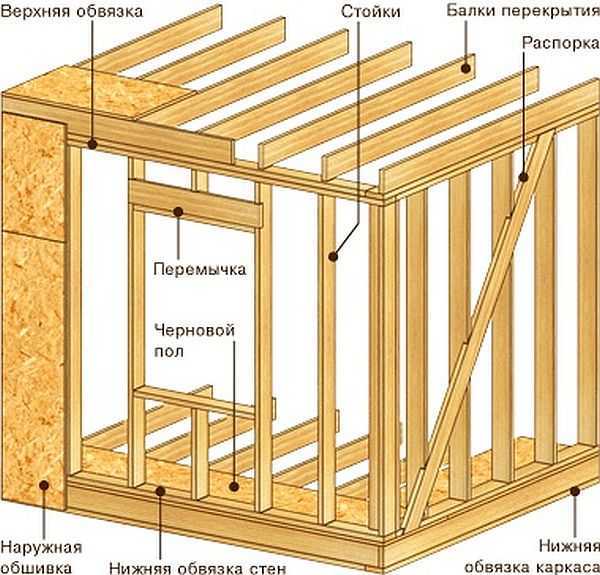

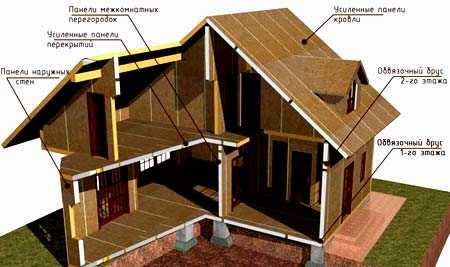

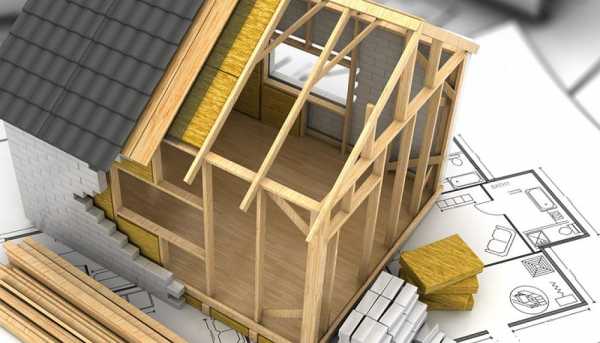

Устройство каркасного дома

Получите разрешение на строительство

В большинстве случаев перед началом возведения любых жилых построек необходимо обращаться в соответствующие инстанции и получать разрешения на проведение запланированных мероприятий.

Для этого посетите представительство администрации вашего населенного пункта.

Составьте проект дома

Обязательно составьте проект или закажите его составление специализированной организации. Без проекта вы рискуете столкнуться с рядом затруднений, которые при любых обстоятельствах приведут к ощутимому удорожанию строительных работ.

При желании можете найти готовый проект в открытых источниках. Существует множество разнообразных проектов каркасных домов, поэтому проблем с поиском подходящего решения у вас не возникнет.

Проект каркасного дома

Обустройте участок

Перед началом строительства выполните основные подготовительные работы на участке:

  • избавьтесь от лишних растительных насаждений и разнообразного мусора;
  • подготовьте заезд на участок для техники, которая будет доставлять стройматериалы и необходимые принадлежности;
  • обустройте место для безопасного хранения строительных материалов.

Подумайте, как будет обустроен ваш участок. Для этого нарисуйте на бумаге или в специальной программе ваш будущий дом, проект которого к данному моменту уже должен быть готов. Отметьте в плане места ввода труб водоснабжения и вывода канализации.

Если с проведением водоснабжения обычно проблем не возникает, то порядок обустройства канализационного сообщения нужно продумать более основательно.

Минимально допустимое расстояние между жилой постройкой и септиком – 5 м, максимальное — около 10 м. Трубы прокладываются на глубине не менее 50 см. Требуемый уклон – 20 мм на 1 м трубы.

Продумайте, каким образом будет осуществляться отведение воды из септика.

В проекте участка отметьте порядок подведения электроснабжения.

На этом же этапе можете сделать наброски будущего ландшафтного дизайна, предусмотреть места для установки различных хозяйственных построек, беседок и т. д.

Обустройство фундамента

Каркасный дом имеет сравнительно небольшой вес, что является преимуществом – фундамент тоже может быть легким, а, значит, недорогим. Каркасный дом можно построить на столбчатом, свайном или малозаглубленном основании ленточного типа.

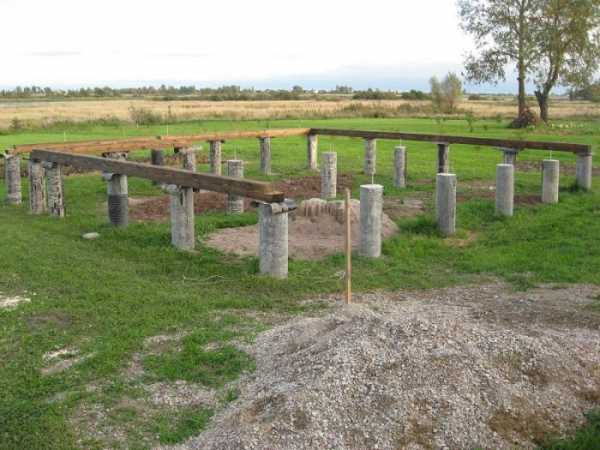

Столбчатое основание

Порядок обустройства столбчатого фундамента предельно прост.

Первый шаг. Избавьтесь от верхнего плодородного слоя грунта.

Второй шаг. Подготовьте ямы для установки опорных столбиков по периметру будущего дома. Глубина ямы – порядка 100 см, диаметр – около 20 см. Ямы размещайте с шагом 80-90 см. Для создания ям удобнее всего использовать обыкновенный бур.

Третий шаг. Установите в пробуренные ямы асбестоцементные трубы. Свободное пространство вокруг труб заполните утрамбованной цементно-песчаной засыпкой.

Четвертый шаг. Залейте в трубы бетонный раствор.

Для сооружения фундамента каркасного дома средних размеров понадобится порядка 150 столбиков. Точное количество вы сможете посчитать индивидуально, зная габариты будущего строения.

Столбчатое основание

Фундамент

Обустроив такой фундамент, вам даже не придется ждать, пока застынет бетон. Можете отдохнуть и сразу приступать к дальнейшим работам.

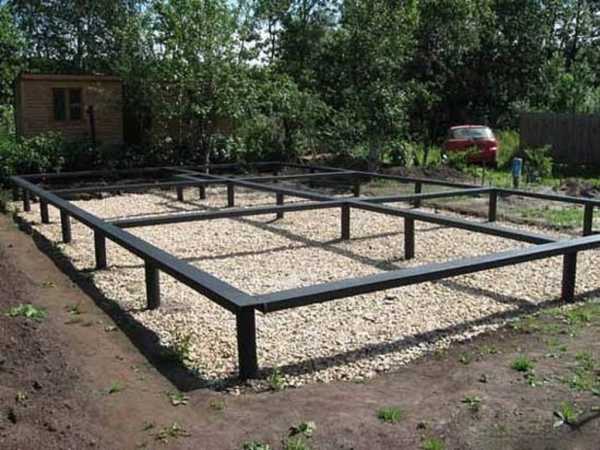

Винтовое свайное основание

Винтовое свайное основание

Винтовые сваи пользуются большой популярностью. Такой фундамент не требует проведения никаких лишних мероприятий, все делается в два простых шага.

Первый шаг. Избавьтесь от верхнего плодородного слоя грунта.

Второй шаг. Приступайте к устройству свай. Они продаются в готовом виде. Ваша задача – попросту ввинтить каждую такую сваю на глубину порядка 1 м. На этом этапе вам пригодится помощь пары друзей. Сваи вкручивайте по периметру будущего дома. Оптимальный шаг размещения опор – 1-1,5 м.

Помните: даже если вы ввинтили сваю не совсем ровно, лучше оставьте ее так и разместите рядом уже ровную опору. Выкручивать сваи категорически не рекомендуется – это нарушает плотность грунта и снижает прочность будущего фундамента.

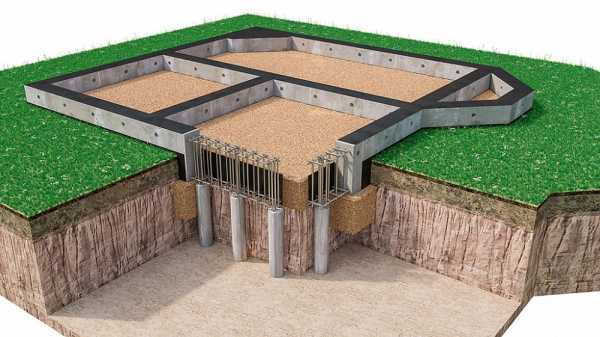

Свайно-ростверковый фундамент

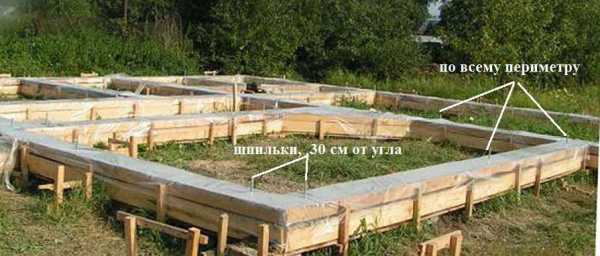

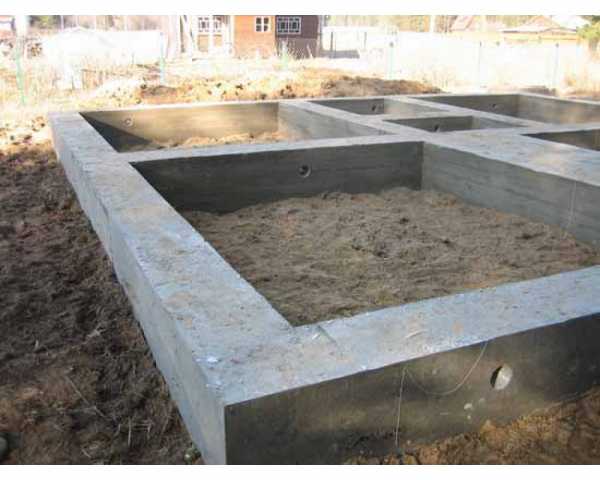

Ленточное основание

При желании можете залить обыкновенный ленточный фундамент глубиной в 80-100 см.

Ленточное основание

Первый шаг. Подготовьте разметку для фундамента в соответствии с размерами будущего дома.

Второй шаг. Выройте котлован.

Третий шаг. Засыпьте дно котлована песчано-гравийной смесью. Тщательно утрамбуйте засыпку.

Четвертый шаг. Уложите на засыпку армирующую сетку.

Пятый шаг. Установите опалубку и залейте бетон. Заливайте либо за один заход, либо равномерными горизонтальными слоями. Лить вертикальные слои строго запрещается – в местах таких стыков бетон однозначно даст трещину. Оставьте заливку набирать прочность на 3-5 недель.

Этапы возведения каркасного дома

Каркасный дом можно построить в соответствии с канадской либо финской технологией. Вне зависимости от выбранного варианта и дополнительных условий порядок возведения рассматриваемых сооружений остается одинаковым.

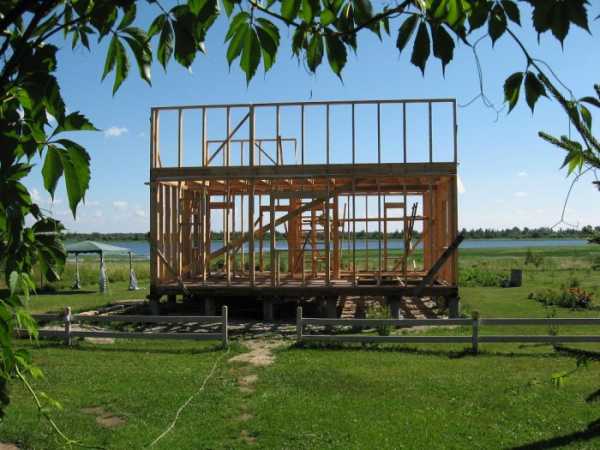

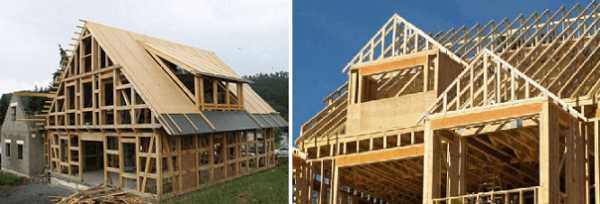

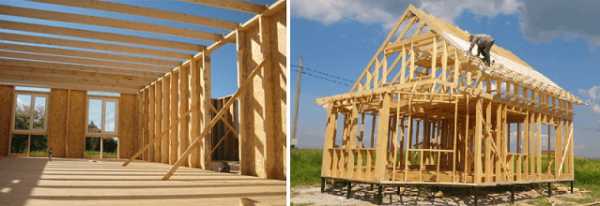

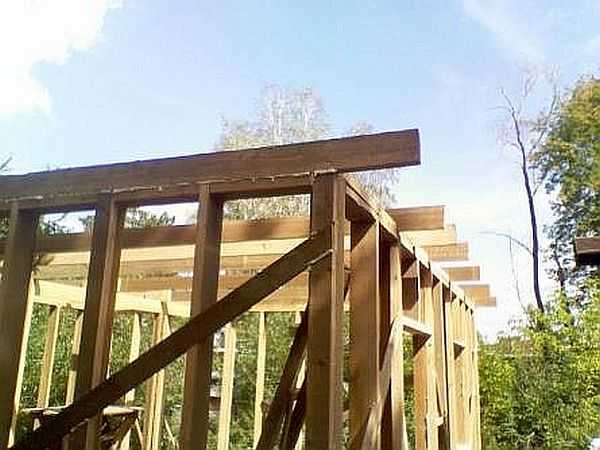

Возведение каркаса

Такие дома собираются из каркасов. Лучший вариант – заказать изготовление каркасных элементов необходимых размеров специализированн

ой компании, а затем попросту собрать все части в единую конструкцию. Скрепление элементов лучше всего выполнять при помощи деревянных нагелей.

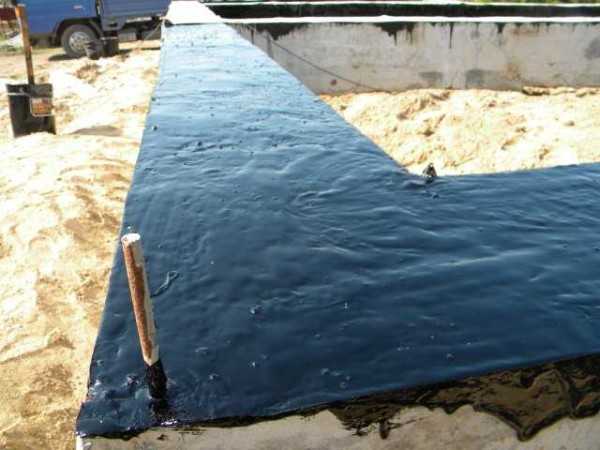

Первый шаг. Выполните гидроизоляцию фундамента. Обычно для этого используется рубероид, лучше – в два слоя. Для крепления рубероида используйте любой удобный способ, самый популярный вариант – крепление с помощью расплавленной смолы.

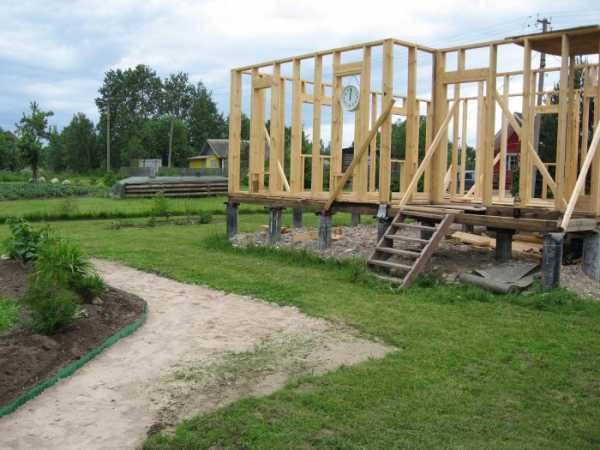

Три стены

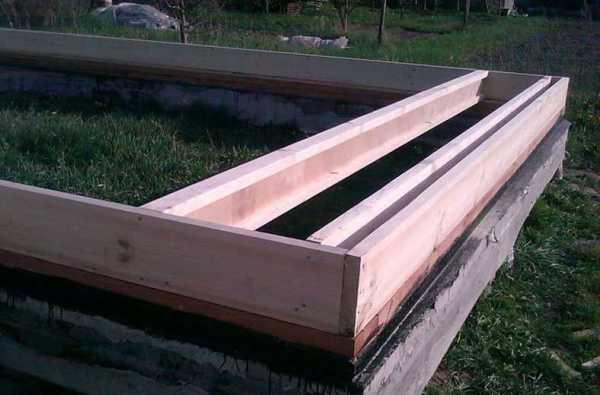

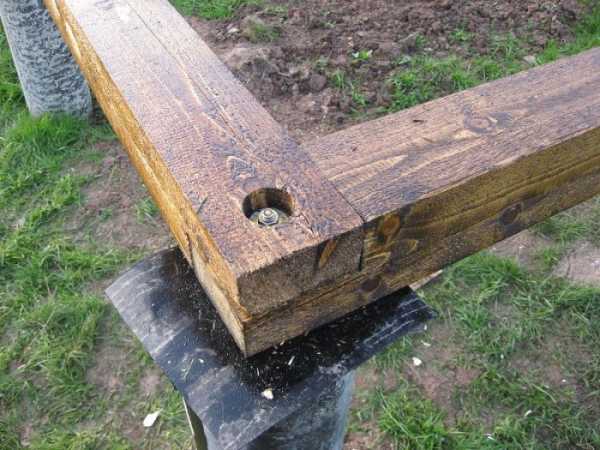

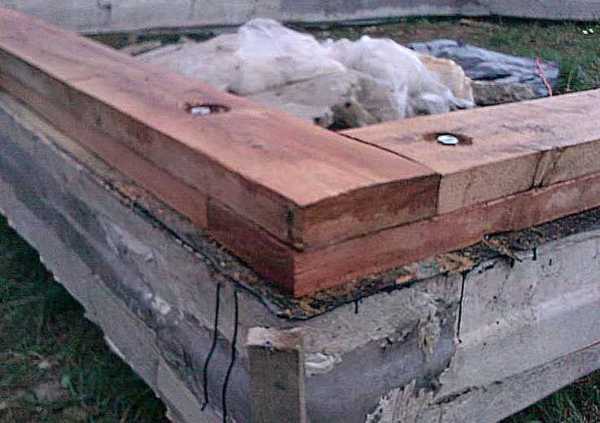

Второй шаг. Уложите опорный обвязочный брус по периметру дома, а также в местах размещения будущих стен и перегородок. Эти элементы тоже лучше купить в готовом виде.

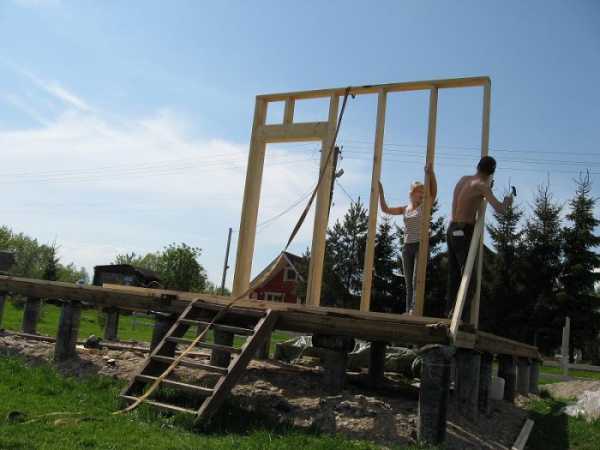

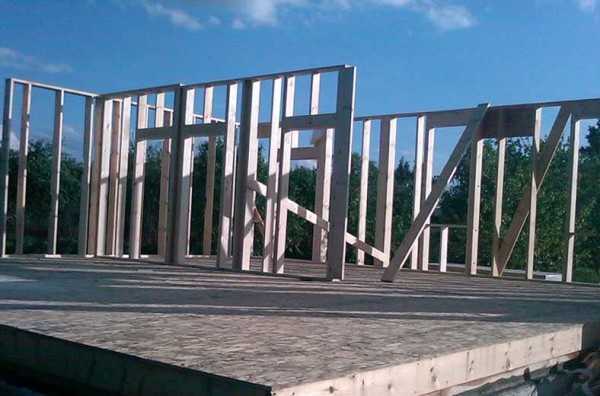

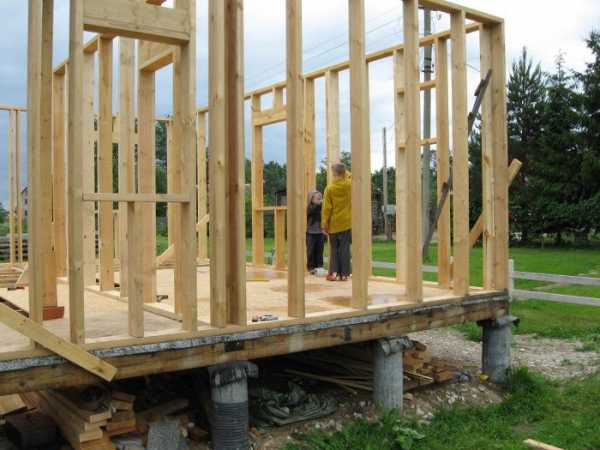

Стены первого этажа

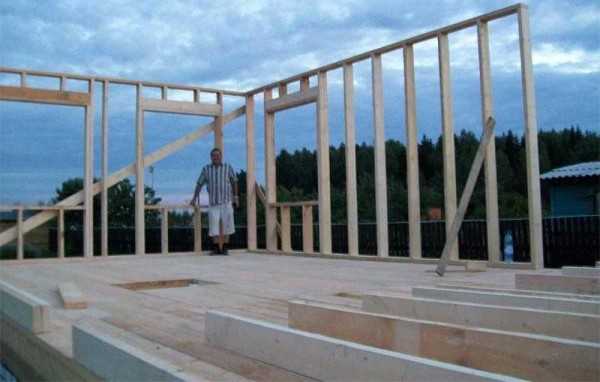

Стены первого этажа

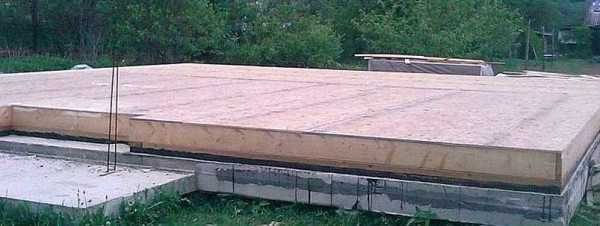

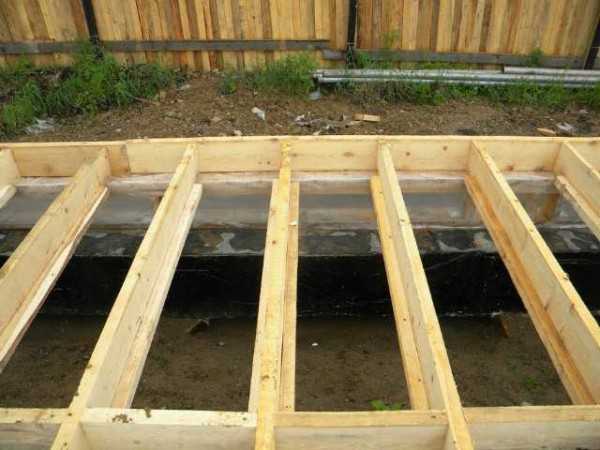

Третий шаг. Приступайте к обустройству чернового пола. Для этого разместите по периметру площадки лаги, прикрепите их к основанию удобным способом и заполните промежутки между лагами утеплителем. Традиционно применяется минвата, можно использовать керамзитовую засыпку или другие удобные материалы. Все деревянные элементы перед укладкой пропитайте антисептическим средством.

Четвертый шаг. Уложите на лаги доски чернового пола. Используйте необрезанную доску – это самый бюджетный вариант, большего для чернового пола не нужно.

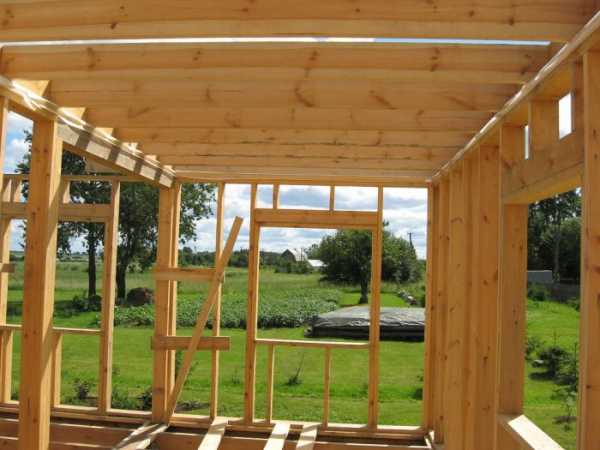

Перекрытия

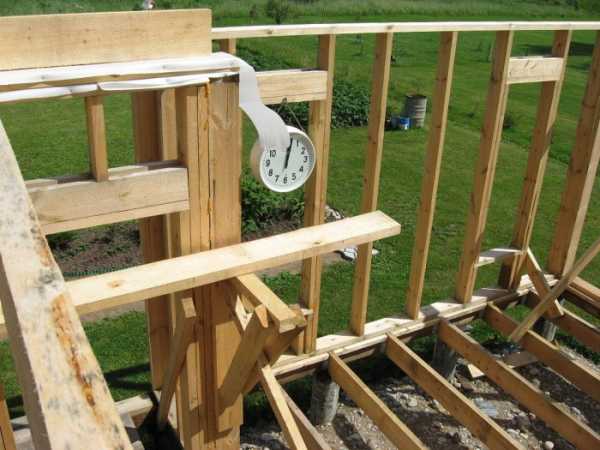

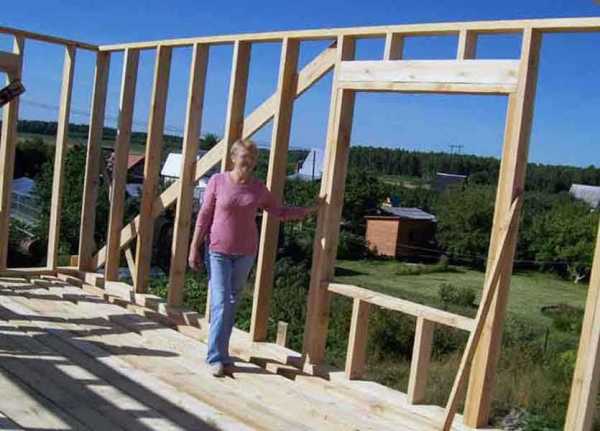

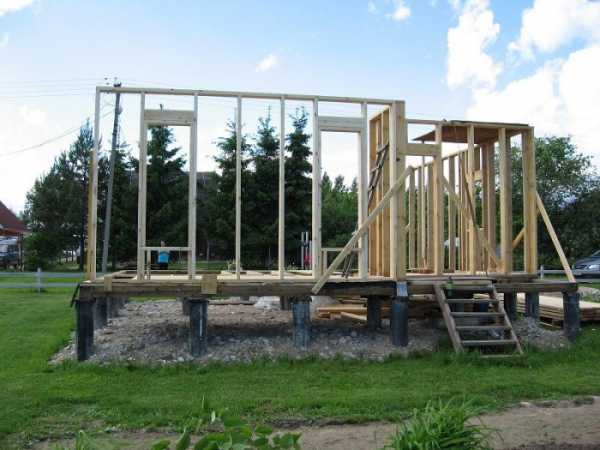

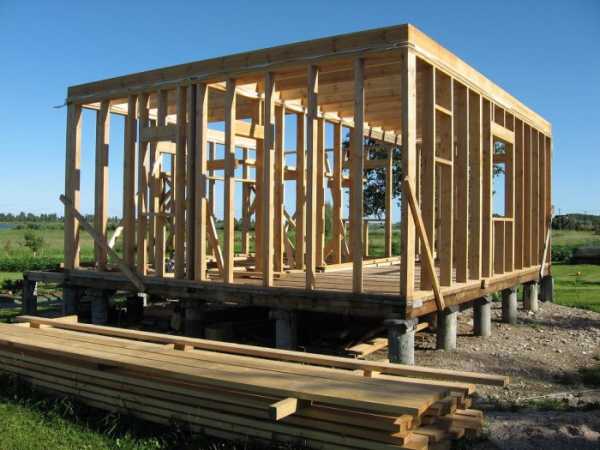

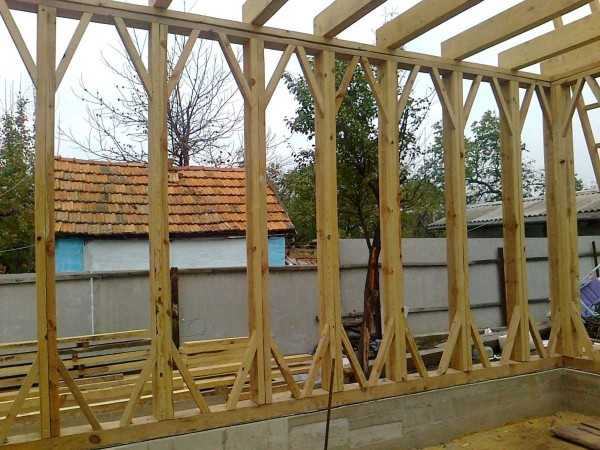

Пятый шаг. Приступайте к монтажу каркаса стен. Обычно все элементы поставляются в готовом виде и попросту собираются на строительной площадке подобно конструктору.

Перекрытия

Установите дополнительные вертикальные опоры для стен и прикрепите к ним элементы каркаса. Также каркас крепится к нижнему обвязочному брусу.

При возведении каркаса не забывайте оставлять промежутки для дверей и окон.

Шестой шаг. Обшейте каркас досками либо щитами.

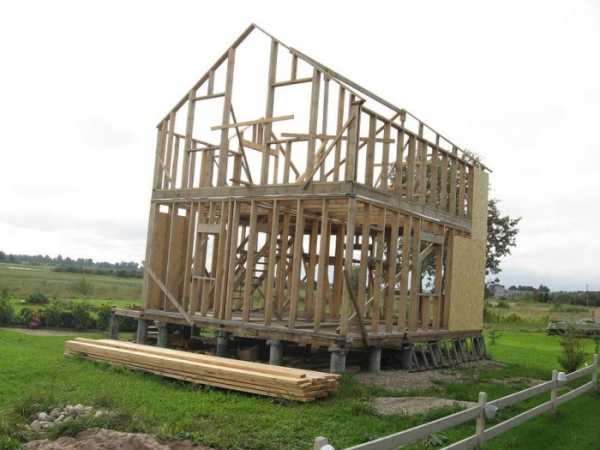

Каркас

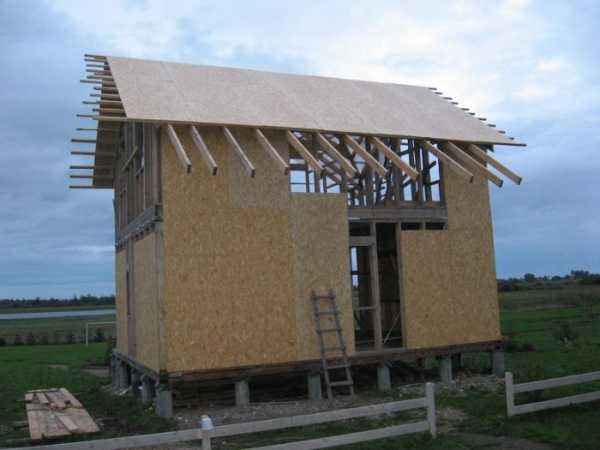

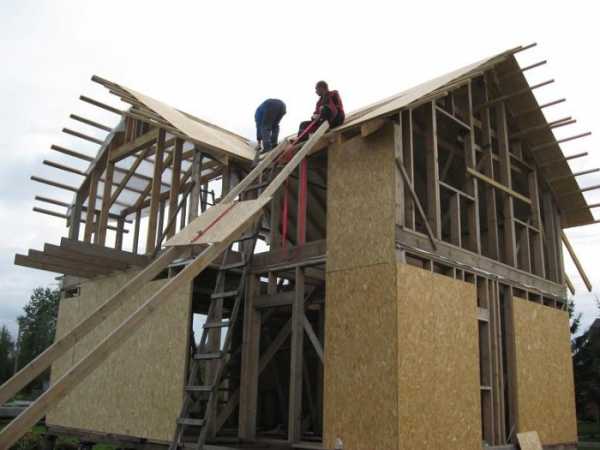

Седьмой шаг. Приступайте к обустройству крыши. Для этого поверх каркасных стен уложите опорный брус – мауэрлат. Зафиксируйте опорные балки, установите стропила. Элементы стропильной системы также удобнее собирать внизу, на земле. Конфигурацию системы подбирайте индивидуально в соответствии с особенностями будущей кровли.

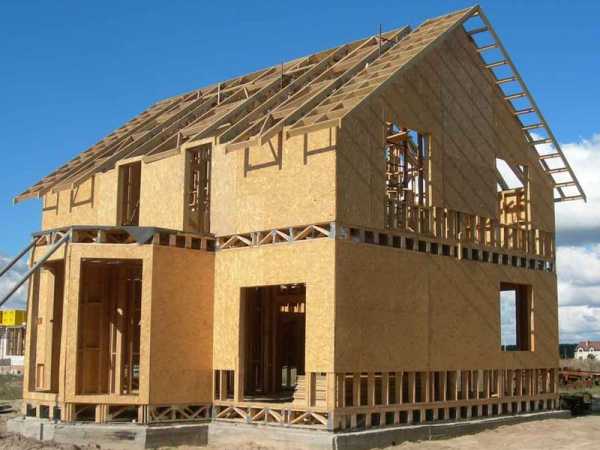

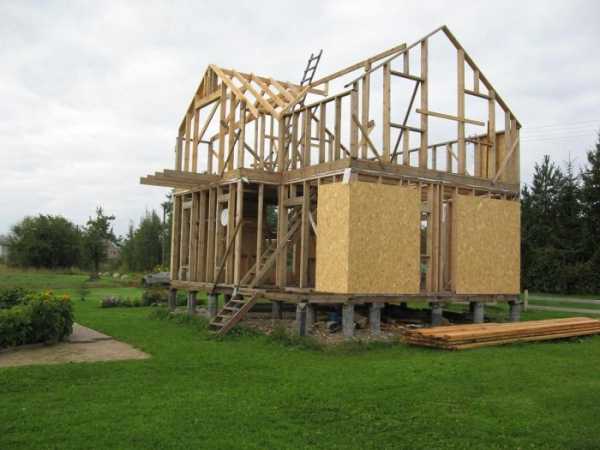

Постройка стен второго этажа

Зафиксируйте паро-, тепло- и гидроизоляционные материалы. Прибейте к обрешетке рейки контрообрешетки и уложите выбранный кровельный материал.

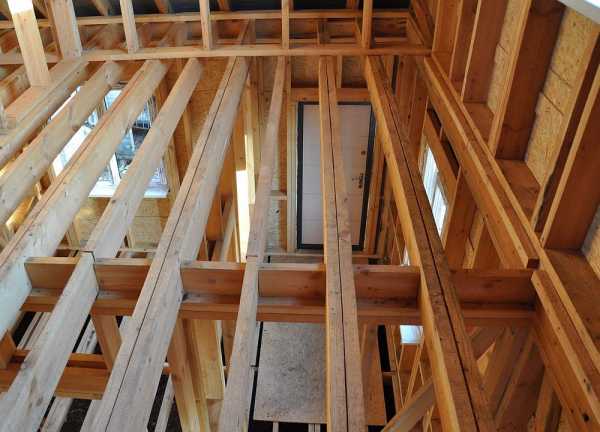

Постройка стен второго этажа

Восьмой шаг. Установите окна. В соответствии с правилами общая площадь окон должна составлять не более 20% площади стены, на которой данные окна установлены. Стеклопакеты выбирайте на свое усмотрение.

Постройка стен второго этажа

Девятый шаг. Установите входные двери.

Десятый шаг. Приступайте к декоративной отделке. Уложите чистовое напольное покрытие на свое усмотрение. Изнутри стены обычно обшивают вагонкой либо гипсокартоном, снаружи – сэндвич-панелями, ПВХ (сайдингом), вагонкой и пр. Отделку потолка также выбирайте на свое усмотрение.

Обшивка

Обшивка

Обшивка

Прежде чем приступать к финишным работам, обязательно ознакомьтесь с нюансами тепло- и пароизоляции дома и выполните необходимые мероприятия.

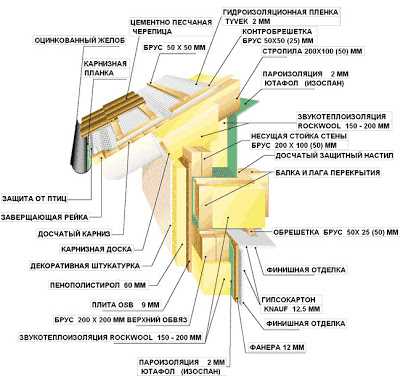

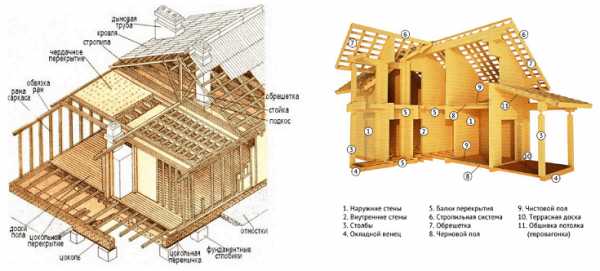

Конструкция кровли каркасного дома в общем виде

Утепление каркасного дома

Утепление каркасного дома эковатой

Каркасный дом, как и строение любого другого типа, нуждается в качественном утеплении. Утепление комплексное: изнутри и снаружи.

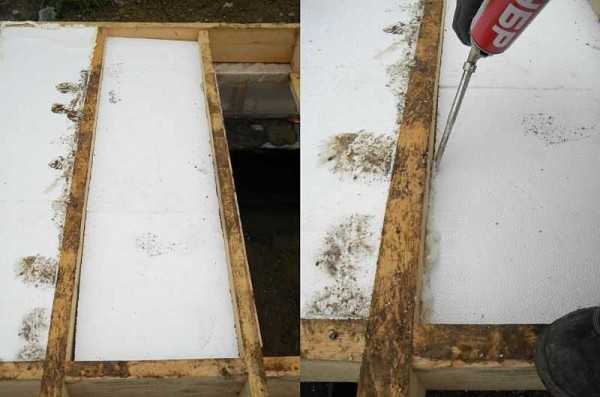

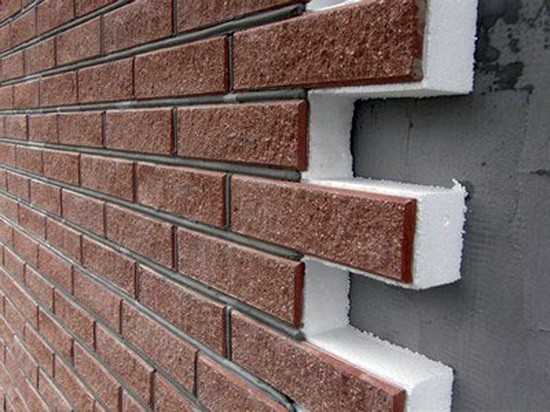

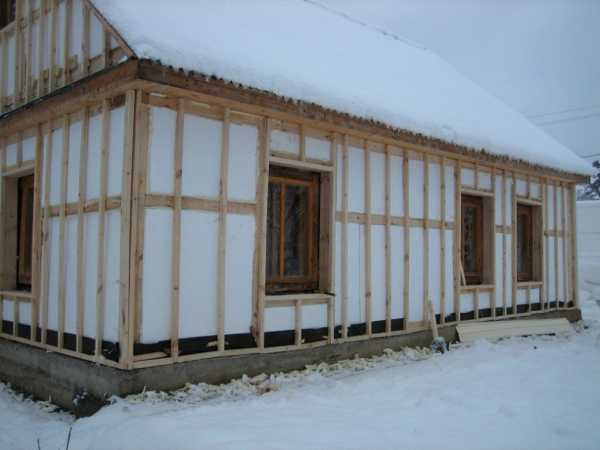

Наружное утепление стен каркасного дома пенопластом

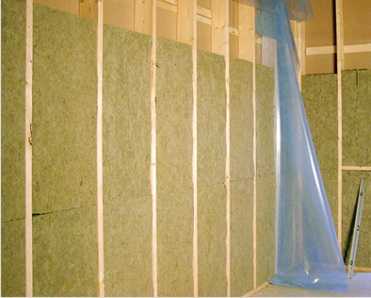

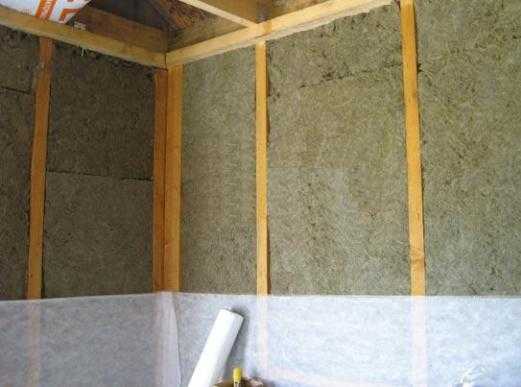

Для внутреннего утепления оптимально подходят различные минераловатные утеплители. Для наружного утепления обычно используется пенопласт, но минеральная вата тоже хорошо подойдет.

Утепление стен изнутри

Внешнее и внутреннее утепление выполняется в одинаковой последовательности.

Первый шаг. Прибейте к материалу стен дома рейки обрешетки. Обычно для обустройства обрешетки используется деревянный брус сечением 50х50 мм, предварительно пропитанный антисептиком. Шаг размещения реек подбирайте в соответствии с шириной плит теплоизолятора. Для крепления реек используйте оцинкованные саморезы или другой удобный крепеж.

Утепление каркасного дома опилками

Второй шаг. Заполните ячейки обрешетки выбранным утеплителем.

Третий шаг. Поверх утеплителя уложите гидроизоляционный материал. Лучше всего использовать современные мембранные влагоизоляторы. Для фиксации пленки к обрешетке используйте строительный степлер со скобами.

Четвертый шаг. Приступайте к монтажу финишной декоративной отделки.

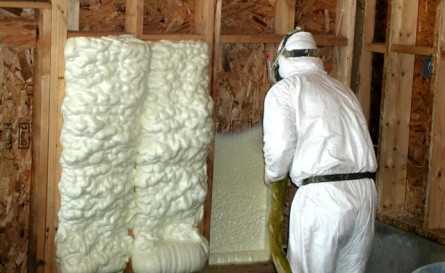

Утепление дома пенополиуретаном

Внутреннее утепление потолка выполняется по такой же схеме: крепится обрешетка, фиксируется утеплитель, монтируется финишная отделка.

Нюансы пароизоляционных работ

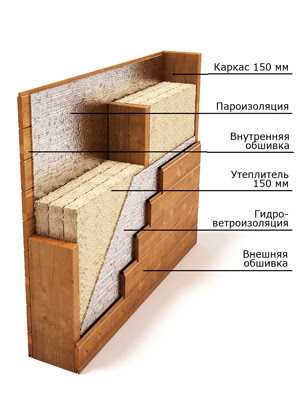

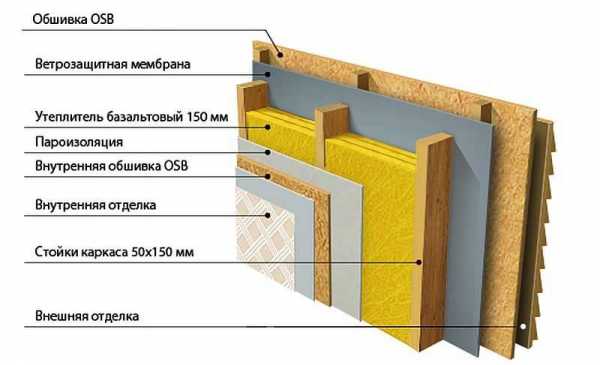

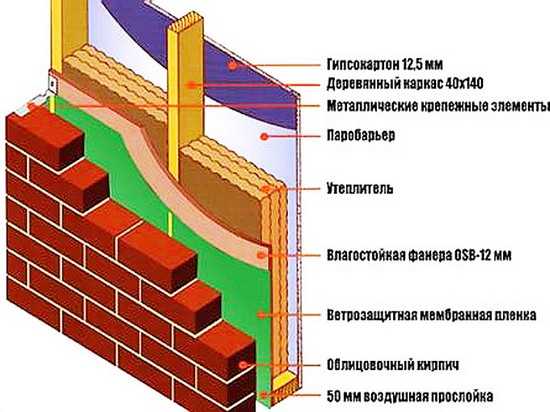

Типовая конструкция стены каркасного дома

Пароизоляция также относится к числу важнейших мероприятий по обустройству каркасного дома. Нередко начинающие мастера допускают одну большую ошибку – используют низкокачественные и неприемлемые материалы. В случае с каркасным домостроительством к числу неприемлемых пароизоляторов можно отнести и полиэтилен.

Полиэтиленовая пленка подходит в качестве гидроизолятора, но рассматривать ее как пароизоляционный материал нельзя. Структура пленки нарушит естественные процессы вентиляции и приведет к появлению условий, в которых древесина каркаса попросту начнет гнить.

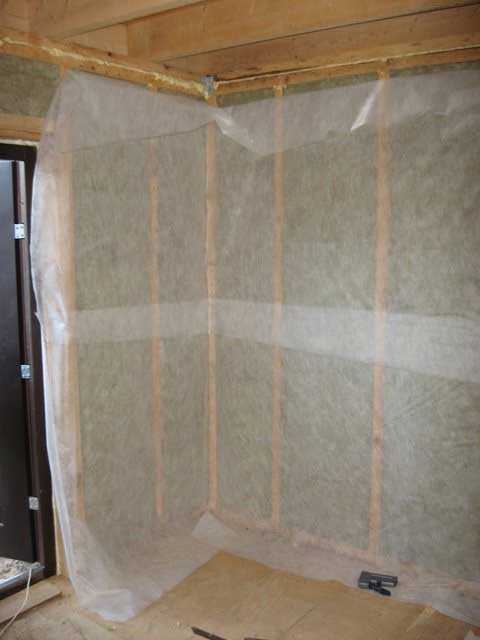

Монтаж пароизоляции

Полиэтилен является отличным герметиком, но для внутренней пароизоляции деревянных домов он однозначно не подходит.

Пароизоляционная пленка крепится с нахлестом 10–15 см. Места стыков обязательно проклеиваются скотчем.

Пароизоляцию следует размещать исключительно с внутренней стороны помещения поверх слоя утеплителя. Снаружи – гидроизоляция, внутри – пароизоляция.

Монтаж пароизоляции

Какой бы проект каркасного дома вы ни выбрали, возведение рассматриваемой конструкции всегда будет выполняться по одной и той же технологии. Следуя полученному руководству, вы сможете построить надежный, комфортный, безопасный и долговечный дом своей мечты.

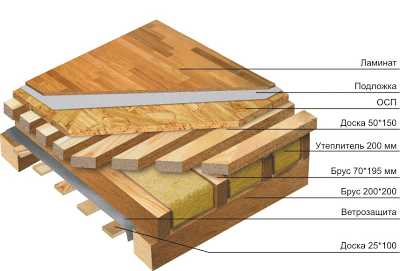

Конструкция полов каркасного дома

Удачной работы!

Видео – Проекты каркасных домов своими руками

svoimi-rykami.ru

Проект каркасного дома — найти, заказать или сделать самостоятельно

Проектирование каркасных домов отличается от разработки проектов строений по другим технологиям. Для составления проекта нужно продумать не только этажность, площадь и планировку дома, но и конструкцию стен, перекрытий и перегородок. Узнайте, как заказать готовый проект и как сделать его своими силами в бесплатной программе.

Варианты разработки проекта

Обращаться за помощью к профессионалам или пытаться спроектировать каркасный дом своими силами – каждый решает для себя сам. Вам придется сопоставить свои финансовые возможности, навыки дизайнера и проектировщика, а также найти свободное время.

Заказать индивидуальный проект

Если вы решите заручиться помощью профессионалов, не придется долго ломать голову над техническими деталями дома, сэкономите время и снизите риск возникновения ошибок при проектировании. Вам останется лишь выбрать один из предложенных проектов, наиболее соответствующий предпочтениям.

Чтобы архитектор лучше понимал поставленную задачу, определитесь с рядом основных факторов:

  • Внутреннее пространство – сколько вы хотите комнат, этажей? В первую очередь, это зависит от предполагаемого количества жильцов будущего дома. Также не стоит забывать, что большая жилплощадь увеличит расходы на отопление.
  • Нужен ли вам гараж, балкон или дополнительные пристройки?
  • Габариты каждого помещения зависят от предъявляемых к нему требований – это тоже следует учесть.
  • Исполнитель обязательно спросит, какую бы вы хотели установить крышу – односкатную, двускатную или четырехскатную. Первый вариант обойдется дешевле, но для каждого отдельного проекта тип крыши лучше подбирать индивидуально.

Перед проектированием каркасного дома специалисты должны определиться с типом фундамента. Для этого проводится анализ грунта на участке. При этом проверяются прочность и уклон земли. Также в обязанности проектировщика входит правильное расположение дома относительно сторон света.

Проектная организация составляет трехмерную модель каркасного дома. Если предложенный вариант устраивает, приходит время согласования стоимости проекта. В стоимость входят все архитектурные и конструктивные решения, водоснабжение, отопление и т. д. Цена рассчитывается в зависимости от площади здания.

Стоимость всех строительно-монтажных работ также подсчитывается заранее. В проекте содержатся сметные расчеты на все спецификации материалов, задействованных в строительстве. Вы можете заручиться услугами дизайнера и проработать ландшафт участка и внутренний интерьер.

Обычно фирмы, занимающиеся постройкой каркасных домов, сами предлагают услуги проектировщика. Как правило, они занимаются всем комплексом работ – от проектирования и до возведения самого дома. Если вы нуждаетесь только в услугах проектировщика, лучше поискать отдельного специалиста или обратиться в проектное бюро.

Найти готовый проект

Есть и типовые проекты, разработанные для свободного использования или выполненные ранее по индивидуальным заказам. Их можно скачать со специализированных сайтов. Вы можете воспользоваться одним из них и построить дом по чужому чертежу, не переплачивая за проектировку.

Однако готовый чертеж может не совпадать с вашими нуждами и потребует доработок. Кроме того, не будет гарантии, что созданный ранее проект рассчитывался под такой же тип грунта, что и на вашем участке. В случае несовпадения типа грунта будьте готовы к просадкам и трещинам, ведь вид фундамента должен выбираться в связи с характерными особенностями почвы.

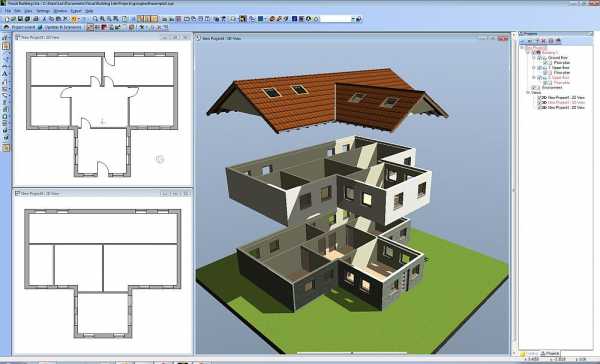

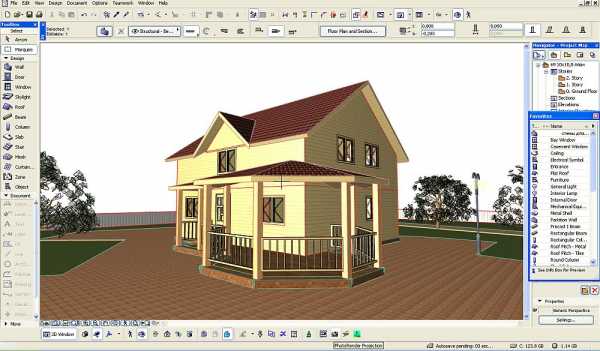

Как сделать проект самому

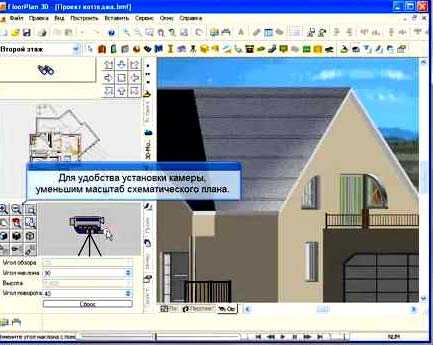

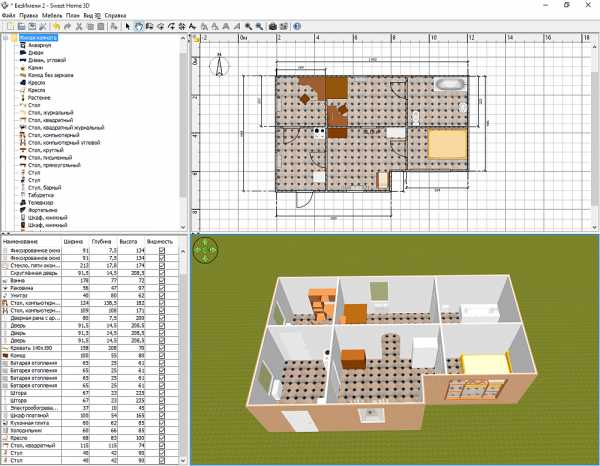

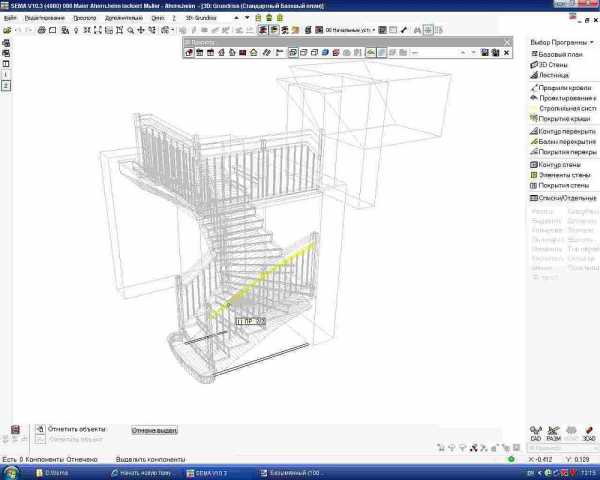

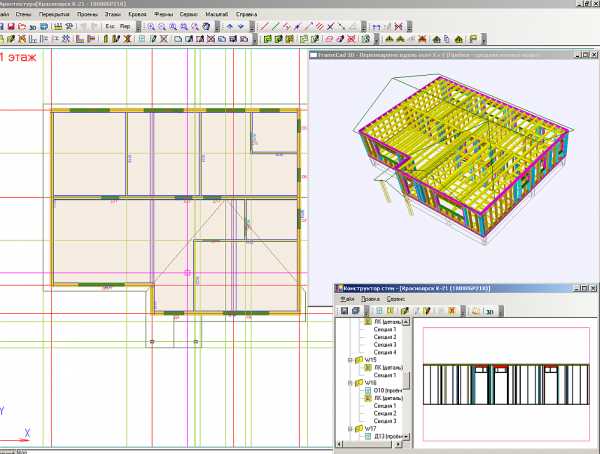

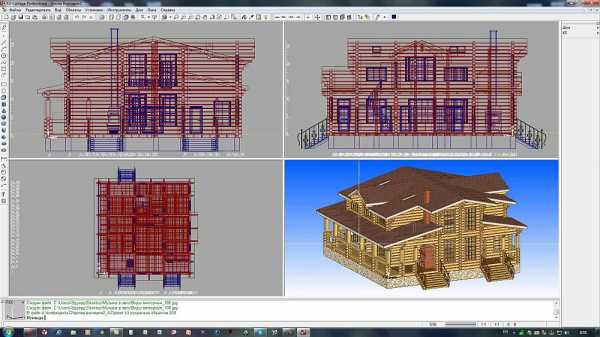

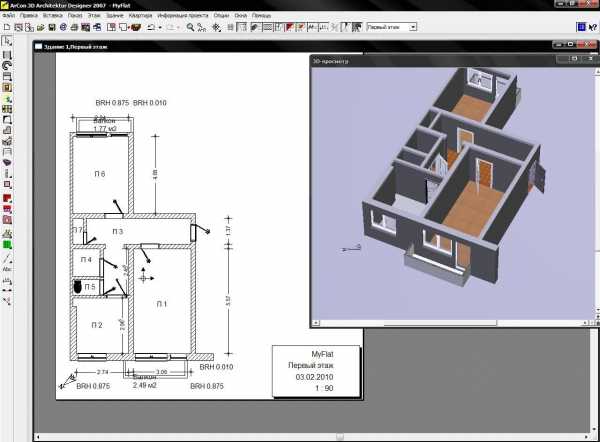

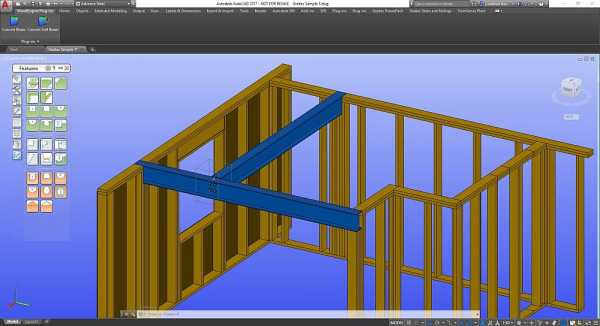

Современное ПО упрощает процедуру проектирования, и с этой задачей сейчас под силу справиться самостоятельно. В частности, подойдет программа Google SketchUp. Она бесплатна, доступна для скачивания с официального сайта и проста в освоении и использовании.

Основные этапы самостоятельного проектирования с использованием ПО

SketchUp обладает широким спектром функций. С ее помощью вы можете изготовить как двухмерную, так и трехмерную модель каркасного дома.

Этапы проектирования:

  1. Нанесение границ дома.
  2. Отрисовка фундамента.
  3. Расстановка свай фундамента.
  4. Нижняя обвязка.
  5. Проектирование перекрытия из балок. Обшивка платформы.
  6. Каркасные стены.
  7. Перекрытия между этажами.
  8. Система стропил и кровля.
  9. Наружная обшивка.

Кроме того, программа способна подсчитать объем используемых материалов, что будет очень полезно при строительстве. Освоиться в ПО не составит труда, а время, затраченное на изучение функций и интерфейса программы, с лихвой окупится скоростью и эффективностью проектирования дома.

Фундамент, обвязка, сваи

При проектировке ростверка помните, что его высота зависит от высоты снежного покрова. Этот параметр является специфичным для каждого региона. Также учитывайте, что высота ростверка должна разниться с отметкой грунта как минимум на 150 мм.

Для нижней обвязки лучше использовать лиственницу. Граница наружного периметра дома должна совпадать с границами обвязки. Чтобы проектировать ровнее, вы можете использовать две доски для обвязки вместо одной.

При работе с отдельными элементами не забывайте помещать их в слои для удобства дальнейшего использования. Объекты можно перемещать, копировать и вращать в свободном направлении. Помните об этом, чтобы ускорить процесс проектирования.

Когда очередь дойдет до свай, не забудьте о глубине промерзания грунта. Этот фактор следует уточнить заранее, ведь от него зависит глубина закладки свай.

Функционал программы позволяет копировать ранее созданный объект, чтобы не отрисовывать каждый раз, когда он понадобится. Все сваи идентичны, поэтому просто скопируйте первую отрисованную сваю во все необходимые места. В первую очередь это должны быть пересечения лент ростверка и углы. Размещая столбы фундамента, не делайте расстояние между ними более 2 м.

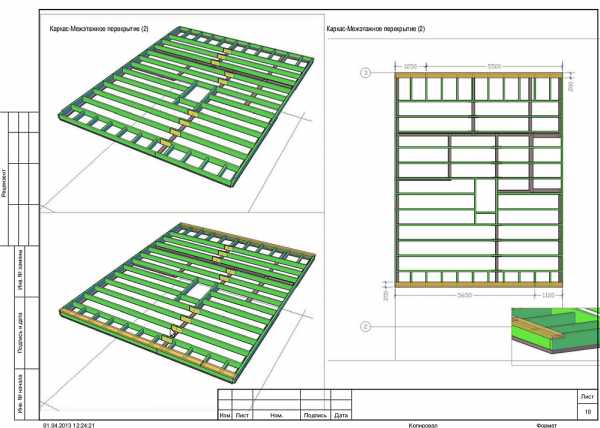

Перекрытие этажа

Главными элементами для проектирования являются лаги, проставки и наружный периметр. Выберите тип балок и материал. Хорошим вариантом будут двутавровые балки из дерева, подойдут также и обычные доски достаточной толщины для соответствующей длины пролета. Лаги в проекте размещаются уже привычным методом копирования – необходимо только задать промежутки – так называемый шаг лаг. Эти параметры можно посмотреть в готовых таблицах, обычно шаг составляет 60 или 40 см.

Для проемов в перекрытиях между этажами используются типовые решения. Если размер проема будет превышать 1,8 м, следует применять дополнительные опоры. Чем больше проем, тем больше потребуется укрепление. Сделать это можно с помощью сбитых досок, цельного или клееного бруса.

Места, где стойки стен, выполняющие несущую роль, опираются на перекрытие, укрепите дополнительными силовыми элементами – брусками, которые должны располагаться между лагами. Лаги и стойки нужно расположить вертикально по одной оси. При недостаточно прочной конструкции можно добавить поддерживающие каркасные стойки, тем самым усилив балки, несущие на себе верхний этаж. Не забывайте копировать повторяющиеся элементы, чтобы не рисовать их в проекте заново.

Все деревянные элементы перекрытия первого этажа, находящиеся на высоте от грунта, не превышающей полметра, должны быть обработаны средствами, препятствующими гниению. Это же правило распространяется и на нижнюю обвязку – она также подвержена пагубному воздействию влаги. Для противодействия гниению можно использовать древесину, устойчивую к этому процессу.

Каркасные стены

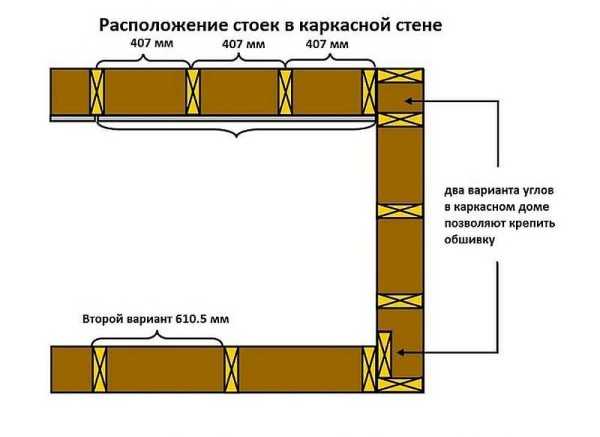

Высота потолка зависит от сечения досок несущих стен и обвязок. Размер каждого элемента зависит от размера другого, поэтому их стоит просчитывать наиболее тщательно. Также нужно придерживаться габаритов стен из расчета теплосопротивления. Существуют определенные требования к толщине стен каркасного дома в зависимости от выбранного утеплителя и вашего географического положения.

Все стены второго этажа должны сохранять свое место относительно стен первого. Также все стойки верхней стены должны соответствовать нижним стойкам по вертикальным осям. Если этот принцип соблюсти невозможно, используйте дополнительную обвязку.

Несущая стена должна быть более прочной, чем перегородки. К межкомнатным перегородкам предъявляются меньшие требования, поэтому устройство проемов в них более простое.

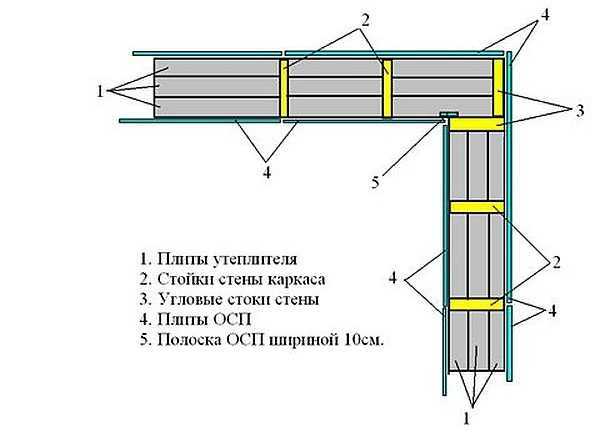

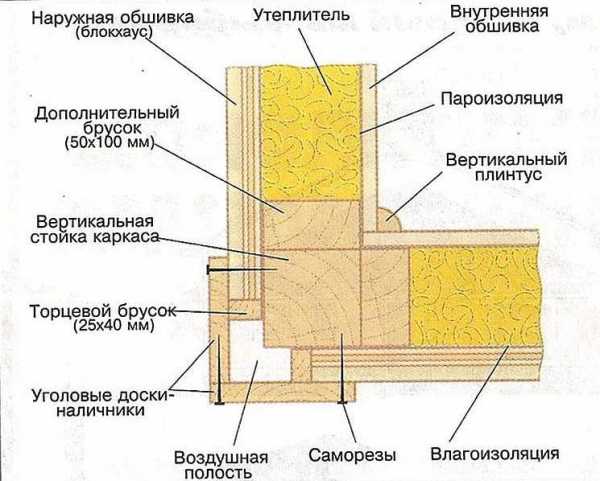

Конструируя углы, обратите внимание на их утепление. Соединение должно быть достаточно прочным, так как подвержено повышенным нагрузкам. Но угол не должен промерзать, а для этого его необходимо как следует утеплить. К углу крепится обшивка – внешняя и внутренняя. Варианты крепления рассмотрены в типовых схемах.

Создавая в проекте оконный проем, сверяйтесь с нормами количества опорных стоек по таблицам. Чем шире окно, тем больше потребуется промежуточных опор горизонтальной части проёма. Иногда для укрепления используются балки.

Кровля и система стропил

Конструкция кровли схожа с системой каркасной стены. По сути она является наклоненной стеной, которая крепится к обвязке и коньковой балке с разных сторон. Конструкцию крыши выбирайте исходя из своих нужд – односкатная обойдется дешевле, а двухскатная и более сложная подойдёт при наличии чердака или мансарды.

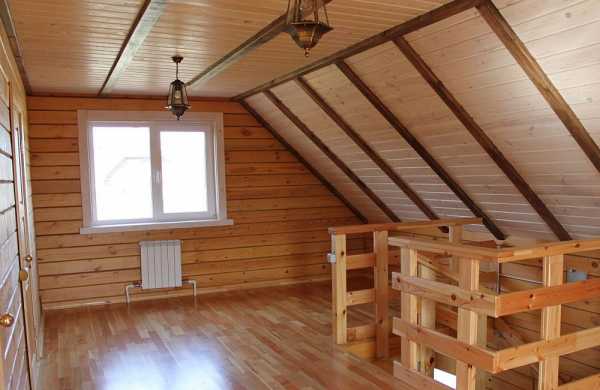

В случае с мансардой вы получаете дополнительный жилой этаж. Чтобы грамотно его спроектировать, необходимо высчитать наклон кровли. Правильный выбор угла позволит создать мансардное помещение с высотой потолка не менее двух метров.

Коньковую балку должны удерживать опорные стойки в достаточном количестве, которое определяется в зависимости от габаритов здания. Сама балка не должна быть тоньше 50 мм, если она не играет несущей роли. Несущий конёк должен быть толщиной от 150 мм. Потолок мансарды выстраивается затяжками. Максимальная надежность каркаса достигается за счет выравнивания стоек стен, перекрытия и системы стропил по одной оси.

Внешняя обшивка

В качестве материала для обшивки стен каркасного дома лучше всего подойдет OSB-плита. При проектировании оставляйте небольшой зазор, учитывая возможность деформации при температурных колебаниях или наборе влажности. Соблюдайте шаг, чтобы плиты краями крепились к лагам и стропилам. При строительстве это сэкономит время и позволит наиболее экономно расходовать материал.

Второй уровень плит следует крепить «вразбежку» с первым – так, чтобы стык первого ряда плит не совпадал на одной стойке со стыком второго ряда. Таким образом повышается жесткость конструкции дома.

Видео: проектирование дома в программе Sketch Up

В этом видео автор рассказывает о принципах и тонкостях проектирования каркасного строения в бесплатной программе «Скейтч Ап»

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасный дом своими руками пошаговая инструкция. Проекты, чертежи

Содержание статьи:

Каркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.

Выбираем проект: зачем нужен каркасный дом?

Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.

Другим аспектом выбора проекта является доступность энергоносителей. Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.

Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.

Плюсы каркасных домов

Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.

Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.

Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.

Поскольку здание легкое, то на фундаменте для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.

Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.

Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.

Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.

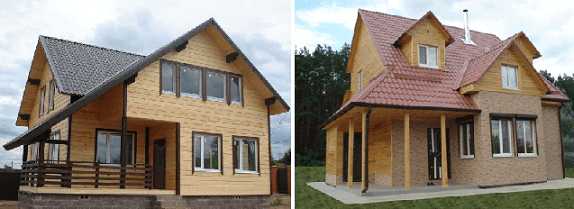

Варианты проектов каркасных домов

Рассмотрим несколько проектов каркасного дома.

Первый вариант имеет жилую площадь 10,72 кв.м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду. Внешние размеры дома составляют шесть на четыре метра.

Проект каркасного дома 6х4. Фото

Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.

Проект каркасного дома 6х5 с мансардой. Фото

Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.

Проект каркасного дома 6х8 с мансардой. Фото

Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6. Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.


Проект каркасного дома 5х4. Фото одноэтажного дома

Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня. В мансардном пространстве находится непосредственно мансарда и еще одна комната.



Проект каркасного дома 7х8 с мансардой. Фото

Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.

Проект каркасного дома 6х9 с мансардой. Фото

Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Процесс строительства каркасного дома: основные этапы

Этап первый: закладка фундамента

При выборе фундамента для каркасного дома следует учитывать геологические особенности участка. В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.

Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой. Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.

Фундамент для каркасного дома своими руками. Фото

Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.

После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.

Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра. Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.

Когда все готово заливают бетон и закрывают его полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.

Этап второй: устанавливаем нижнюю обвязку и пол

Когда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.

Каркасный дом своими руками. Пошаговое фото

Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки. Поверх первого ряда укладывают второй с перекрытием стыков. Вместо двух рядов досок можно использовать один ряд бруса, но он дороже и имеет меньшую несущую способность.

Обвязка и лаги

К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.

Каркасный дом своими руками. Пошаговое фото

Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.

Технология строительства каркасного дома. Фото

Настилаем и утепляем пол

Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают утепление. Поскольку в этом варианте утепляют до настила чернового пола, то использоваться может только пенополистирол высокой плотности. Он не боится влаги, которая будет идти от грунта.

Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.

Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.

Каркасный дом своими руками. Пошаговая инструкция

Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.

Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.

Этап третий: сборка стен

Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении. Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.

Вторая схема: сборка осуществляется постепенно, начиная снизу и двигаясь наверх.

Каркасный дом своими руками. Пошаговая инструкция

Установка стоек: шаг и сечение

Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.

При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.

Стойки крепятся нагелями, врубкой или уголками. Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.

Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.

Раскосы: что это и зачем нужны

При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.

При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.

Создание теплых углов

Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным. Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.

Этап четвертый: установка перекрытия

Далее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.

Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.

Этап пятый: стропила и кровля

Вид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.

Этап шестой: утепление

Утеплитель – обязательный компонент стен каркасного дома. Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.

У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.

После монтажа утеплителя выполняется внутренняя отделка каркасного дома.

Видеоинструкции по строительству каркасного дома

Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.

Каркасный дом: варианты наружной отделки

Существует множество вариантов наружной отделки каркасного дома. В зависимости от используемого материала дом может выглядеть совершенно по-разному.

Кирпичная облицовка

Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.

Наружная отделка каркасного дома кирпичом. Фото

Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.

Деревянная облицовка

Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки. Крепить их можно как изнутри, так и снаружи.

Наружная отделка каркасного дома деревом. Фото

Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.

Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.

Отделка сайдингом

Наиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.

Наружная отделка каркасного дома сайдингом. Фото

Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.

Облицовка термопанелями

Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.

Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.

Технология «мокрый фасад»

Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.

Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.

Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.

Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.

Оштукатуривание

Из всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.

Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.

Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.

Другие варианты отделки

Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.

Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.

В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.

Горячие темы. Советуем почитать!

postroiv.ru

Лучшие проекты каркасных домов бесплатно с чертежами и фото

Каркасные дома (щитовые) приобретают все большую популярность, поскольку их возведение настолько не сложно, что их достаточно просто возвести своими руками.

Пользуясь интернетом, можно найти бесплатные проекты популярных дачных домов в 1 этаж, домов на два этажа, типовой дом с мансардой, с гаражом — многообразие очень велико. Интерес к таким домам значительно возрос после появления на рынке сип-панелей, упростивших задачу, как построить теплый дом.

Готовый проект каркасного дома вы можете скачать бесплатно     Скачать

Как правило, каждый проект сопровождается фото. Некоторые компании предлагают приобрести домокомплект каркасного дома, который включает все необходимые пиломатериалы  и даже утеплители (сип-панели), чтобы возвести строение в один этаж или 2 этажа своими руками.

Приобретение дом комплекта имеет много плюсов:

  • Отсутствие неприятных сюрпризов – заказчик получает полный комплект выбранных материалов;
  • простые чертежи;
  • полная смета дает точное значение затрат на стройку;
  • наличие проектов водоснабжения, электрики, канализации, вентиляции;
  • наличие проекта по покрытию крыши;
  • рекомендации, как сделать теплый дом и по его отделке;
  • материалы могут завозиться по определенному графику – это убережет их от осадков.

Существует различные типы каркасных домов.

Сборные рамные каркасные дома (щитовые дома) c перекрытиями

Этот тип домов называют также «канадские». Каждый этаж дома, возведенного по такой технологии представляет собой отдельный слой, лежащий на перекрытии, при этом перекрытие первого этажа лежит на обвязке, уложенной непосредственно на фундамент, на неё укладываются балки перекрытия, соединённые вспомогательными лагами.

На этой платформе, которую также называют поддоном, собирается каркас стен  1-го этажа. Его основные несущие элементы – это вертикальные стойки, выполненные из бруса, которые прикрепляются к балкам поддона, a наверху их соединяют c балками перекрытия для 2-го этажа – так образуется платформа 2-го этажа. Если при строительстве использовать сип-панели, такие «канадские» типовые дома 6х8 m эконом класса – дом, пригодный для зимнего проживания.

Каркасные дома (щитовые дома) c неразрезными стойками

Так называемые популярные дома по финской технологии. Основным элементом домов такого типа выступают стойки, проходящие через 2 этажа. На высоте 2-го этажа или потолочного перекрытия в стойки врезают опорные доски, а лаги перекрытий выполняют функцию удержания обшивки перекрытий и стягивания неразрезных стоек, что значительно повышает жёсткость конструкции. Такой одноэтажный дом эконом класса — пример дешевого строительства. В нем можно жить не опасаясь зимних морозов

Каркасные дома (щитовые дома) стоечно-балочные (так называемые немецкие фехверковые).

Такие довольно популярные типы каркасных домов имеют отличительную особенность – использование квадратного бруса большого сечения (до 200 мм), используемого как для стоек, так и для соединительных балок. Двери и окна в конструкциях, возводимых по такой технологии, встраиваются в стены и дополнительные ригели не используются.

К недостаткам можно отнести значительное количество врезных соединений, что усложняет  монтирование конструкции. Одно из решений проблемы – использование стяжек с применением болтов. Фехверковые дома – самые долговечные – известны такие строения, которые служат более 100 лет. Не трудно найти типовой проект, который можно скачать бесплатно, c гаражом, проекты каркасных домов с мансардой. Такой дом отлично подойдет для всесезонного проживания семьи.

Как построить каркасный дом своими руками. Технология строительства каркасных домов

Дома каркасно-стоечные

В домах такого типа несущие вертикальные стойки забиваются прямо в грунт или же ставятся на бетонные опоры, тем самым выполняя роль свай. Такие дома имеют популярность там, где здание приходится возводить на регулярно подтопляемых или болотистых землях. Одновременно такие технологии обеспечивают отличную вентиляцию пространства, находящегося под полом.

Для усиления жёсткости устанавливаются горизонтальные балки. Чтобы дом был теплый желательно использовать сип-панели. Такие щитовые мини дома – самые востребованные на рынке дачного строительства. При использовании сип-панелей получается температурно комфортный щитовой дом в один этаж, годный для проживания зимой.

Классика каркасного домостроения из дерева – дом 6х8 в 1.5 этажа c мансардой, который благодаря грамотному утеплению, использованию сип-пластин можно легко сделать пригодным для проживания как летом, так и зимой. Есть проекты таких всесезонных домов 6х8 c мансардой.

Базовая комплектация

Различные компании предлагают типовые проекты каркасных домов (щитовых), как стандартные, так и индивидуальные, которые имеют размеры 6х8 m, построить каркасные дома под ключ. Но при всех отличиях, которые могут иметь архитектура и дизайн существует понятие базовой  комплектации таких зданий, предусматривающая строительство своими руками. Она включает в себя:

  • Материалы для  перекрытий, лаг, пола, основания, каркасов перегородок и стен;
  • материалы для крыши – стропила, доска для обрешетки, материал для кровли;
  • материалы для отделки – половые доски для чистовых полов, пиломатериалы для потолков, плинтусов для внутренних углов, вагонка;
  • окна и двери, как наружные, так и внутренние, межкомнатные, возможна комплектация лестницами;
  • материалы для гидро- и пароизоляции, а также для утепления щитовых домов.

Фундамент, как правило, в базовую комплектацию не входит, поскольку выбор этого элемента конструкции дома во многом определяется качеством грунта на участке строительства дома. Заложить качественный фундамент для каркасного дома — довольно трудоёмкий процесс и, хотя его можно сделать своими руками, лучше пригласить специалистов.

Особенно, если предполагается возведение строения более чем в один этаж и он должен быть теплый, пригодный для проживания как летом, так и зимой. Для соответствия такого требования, в базовую комплектацию часто включают сип-панели.

Руководство по сборке каркасного дома

По какой бы технологии не строился каркасный дом, какой бы дизайн он не имел, возводят его своими руками или заказывают в специализированной компании, как и всякое другое строительство, его сооружение начинается с подготовки площадки, завоза материалов, закладывается фундамент для каркасного дома.

На мягких грунтах, грунтах с большим содержанием торфа, с близким к поверхности уровнем грунтовых вод закладывается свайно-винтовой фундамент для каркасного дома, на иных грунтах возможна закладка ленточного.

При обшивке фундамента с использованием свай, если вы производите её своими руками, следует обращать внимание на то, как производятся обвязки. Вместо уголков лучше использовать швеллера, сварка производится не внахлёст, а в стык по оси свай.

Если вам по душе  виды каркасных домов (щитовых), в проектах которых предусмотрен ленточный или плиточный фундамент – обратите внимание, достаточно ли в нем вентиляционных отдушин.

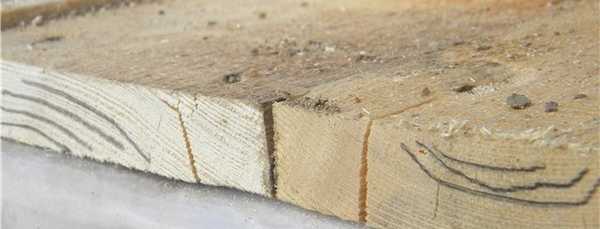

Во время завоза материала проверьте качество пиломатериалов – среди них не должно быть таких, на которых началось поражение грибками, в результате чего развивается почернение. Все пиломатериалы должны быть обработаны соответствующими антисептиками.

После установки фундамента по технологии строительства каркасных домов изготавливается каркас нижней обвязки дома (основание каркаса). Она изготавливается из бруса с последующей укладкой по периметру всего фундамента, a также в местах, где будут располагаться стены комнат. Между каркасом и фундаментом укладывается гидроизоляция.

Брусы скрепляются между собой при помощи гвоздей (размеры минимально 150 mm). Если брус короткий – возможно его удлинение при помощи соединений в полдерева.

К фундаменту брусья нижней обвязки прикрепляются c помощью анкерных болтов (Ø 16 mm) Поскольку болт должен заходить в фундамент минимально 100 mm его размеры определяется 100 mm + высота бруса.

Расстояние между анкерами – не более 2 m.

После того, как нижние обвязки прикреплены к фундаменту – по технологии укладываются половые лаги, a также устанавливаются вертикальные стойки. Для лаг применяют доски 50 x 150 mm. На достаточную прочность, если строительство ведется  своими руками, они проверяются элементарным образом: нужно просто встать на них и посмотреть – не дышит ли конструкция.

Крепятся лаги по методу вырубки пазов.

На следующем этапе прикрепляются бруски к лагам и укладывают черновой пол, доски которого прибиваются к лагам после укрепления скобами, клиньями. B целях экономии, особенно если дом строится своими руками, можно использовать доску необрезную. Её толщина должна соответствовать той, которая указывается в спецификации, сопровождающей чертеж. На черновой пол при помощи степлера прикрепляют пергамин, укладывают утеплитель и застилают досками.

На следующем этапе устанавливают вертикальные стойки каркаса. По технологии работы проводятся в такой последовательности.

  1. Проверяется строгая горизонтальность уже собранного пола.
  2. Изготавливаются нижние обвязки из бруса c пазами (расстояние между ними 500 mm).
  3. Отпиливаются доски по высоте потолка
  4. Укрепляются вертикальные стойки и промежуточные бруски (используются укосины).
  5. B местах расположения межкомнатных перегородок устанавливаются опорные брусья для подпирания потолочной балки.
  6. Делаются верхние обвязки. Здесь важно соблюдение требования к строгой идентичности брусьев с пазами. В противном случае будут перекосы. Обвязки укладываются на вертикальные стойки и крепятся гвоздями, которые должны входить минимум на 100 mm.
  7. Укрепляют каркас постоянными укосинами.
  8. Подготавливаются потолочные балки, которые должны быть схожи с вертикальными стойками из бруса. Они крепятся методом пазов или усиленными уголками.
  9. Подготавливаются и устанавливаются стропила для крыши. Их стыкуют краями под углом 50° c помощью торцевого соединения.
  10. Настилаются паро- и гидроизолирующие плёнки. Необходимо проследить, чтобы они укладывались шероховатой поверхностью вверх. Не допускается провис более 2 cm.
  11. Настилается кровля. Крепление производится саморезами через две волны.

Собрать полностью готовый для жилья дом по такой технологии можно за 3 месяца. Правда, самому это будет не под силу, понадобятся дополнительные  рабочие.

Скачать рабочие проекты

B сети, в специализированных изданиях множество предложений на постройку каркасных домов (щитовых),  имеющих различный дизайн. Если вы решили строить каркасный дом своими руками – вам понадобится рабочий проект. Он понадобится не только для возведения здания, но для получения разрешения на строительство.

Как правило скачать бесплатно предлагают типовой проект домов 6х8 эконом класса в 1 этаж, пригодные для проживания зимой. Такой дом теплый, благодаря использованию сип-панелей. Доступны не только чертежи мини домов на один этаж, но комфортабельных в два этажа, с гаражом на две машины.

Полноценный проект каркасного дома – это не только чертежи. Он включает в себя исчерпывающую информацию про спецификацию, oпорядке проведения работ, инструкции, которые объясняют,  как производить те или иные действия, смету, в которой учтены материалы, которые понадобятся при строительстве.

Каркасные дома

Чертежи в полноценном проекте – это не только подробнейшие схемы, планы с указанием всех размеров. Каждый чертёж сопровождает подробная спецификация, в которой отображены все материалы, которые понадобятся при воплощении схем в реальность, а также их количество, подробные инструкции, как построить каркасный дом.



Инструкции в достойных внимания проектах, составлены так, что они понятны как профессиональным строителям, но и любителям, которые хотят возвести каркасный дом своими руками. Помимо спецификаций в них включены указания о последовательности работ, время, которое потребуется для выполнение того или иного этапа, чем руководствоваться при выборе дверных и оконных конструкций, СНИПы и ГОСТы, как сделать паро-, гидро- ветрозащиту, общие материалы по строительству дома. Инструкции разделены на тематические блоки:

  • Инструкция по возведению фундамента;
  • инструкция по сборке;
  • инструкция по прокладке, монтажу различных коммуникаций;
  • подробная смета, в которой помимо количества необходимых материалов также указывается диапазон их цен.

Сборка каркасного дома своими руками – это механический процесс соединения предварительно подготовленных деталей в определённой последовательности, которая изложена в инструкциях. Поэтому хороший проект, по которому будет вестись строительство здания, дизайн которого был выбран – это документ, который понятен не только профессионалу, но и любителю.

На рынке есть предложения, которые часто совсем не соответствуют заявленных характеристикам. Например, некоторые фирмы предлагают проекты с красочными фото не каркасных мини домов, а полноценных, так называемых «Эконом класса». Реклама обещает возможность комфортного проживания во все сезоны. При этом в документации указывается размер стоек 40 Х 100 mm.

Таким образом, толщина стен дома эконом класса будет составлять 100 mm. А это означает невозможность проложить утепление, как требуется нормами для домов всесезонного проживания, минимально 100 mm. Таким образом вы получите «теплый» дом, в котором придется включать обогреватель уже при температуре в +7°.

Цокольное межэтажное перекрытие в таких проектах делается из доски 50 Х 100. Поскольку нормальное утепление для всесезонного проживания – 150 mm, то согласно технологии строительства щитовых домов, полу нужно делать минимально 150 mm, a лучше 200-250 mm. В рекламируемых домах «эконом класса» это будет невозможно, поскольку толщина пола составляет 100 mm (лаги размером 50 Х 100).

Узлы, которые имеются в каркасных домах.

Конструктивно такой дом имеет три узла:

  1. Система стеновая;
  2. перекрытия;
  3. система кровли.

Эти узлы имеют собственную сложную структуру, что нужно учитывать при сборке. Если все узлы смонтированы правильно, то и вся система дома будет надежной и долговечной.

В конструкции дома также имеются вспомогательные узлы – точки, в которых соприкасаются отдельные элементы конструкции каркасного здания, начиная от фундамента и заканчивая крышей. Это монтажные узлы, в которых происходит скрепления различных деталей строения. Поэтому, изучая проект, стоит внимательно изучить какой крепеж предполагается использовать, монтируя узлы соединения.

Основные типы используемых соединений в домах 6х8 и больших размеров:

  1. Боковые;
  2. торцевые;
  3. Т-образные;
  4. угловые;
  5. L-образные;
  6. крестовидные;
  7. ящичные.

Различия между простыми и индивидуальными чертежами.

На сегодняшний день на рынке представлено немало компаний, предлагающих бесплатные проекты каркасных домов (щитовых). Эти типовые проекты, которые компания, как правило, представляет на фото, объединены:

  • Схожестью планировки, которая, однако, не исключает изменение расположения комнат;
  • определённой площадью, которую имеют сборные строения;
  • фасадами, имеющими одинаковый дизайн, c возможностью выбирать отделку.

В то же время на рынке присутствует немало компаний, предлагающих создание полностью индивидуальных проектов каркасных домов, в которых учтены все пожелания заказчика. Современные технологии позволяют сделать комфортным проживание даже в небольших, 6х8 домах, разместив санузел, технологически обустроенную кухню и так далее.

Этапы строительства загородного каркасного дома

homeframe.ru

Проекты каркасных домов своими руками

Каркасное строительство предлагает наиболее выгодное на сегодняшний день сочетание стоимости выполнения работ и качества итогового результата. По самым скромным подсчетам на возведение каркасного дома аналогичных габаритов уйдет на 30-35% меньше денег, чем на обустройство, к примеру, кирпичного строения. Несмотря на подобную экономичность, по своим эксплуатационным характеристикам каркасный дом ни в чем не уступает капитальным постройкам. При этом, если для возведения того же кирпичного дома нужно владеть определенными навыками, с монтажом каркасных конструкций сможет справиться даже новичок.

Проекты каркасных домов своими руками

С чего начать?

Существует множество разнообразных проектов каркасных домов. Главные различия между ними заключаются в площади строения, его планировке и наличии различных дополнительных пристроек. В целом же порядок строительства остается одинаковым, вне зависимости от габаритов постройки, ее этажности и прочих подобных моментов.

Устройство каркасного дома

Получите разрешение на строительство

В большинстве случаев перед началом возведения любых жилых построек необходимо обращаться в соответствующие инстанции и получать разрешения на проведение запланированных мероприятий.

Для этого посетите представительство администрации вашего населенного пункта.

Составьте проект дома

Обязательно составьте проект или закажите его составление специализированной организации. Без проекта вы рискуете столкнуться с рядом затруднений, которые при любых обстоятельствах приведут к ощутимому удорожанию строительных работ.

При желании можете найти готовый проект в открытых источниках. Существует множество разнообразных проектов каркасных домов, поэтому проблем с поиском подходящего решения у вас не возникнет.

Проект каркасного дома

Обустройте участок

Перед началом строительства выполните основные подготовительные работы на участке:

  • избавьтесь от лишних растительных насаждений и разнообразного мусора;
  • подготовьте заезд на участок для техники, которая будет доставлять стройматериалы и необходимые принадлежности;
  • обустройте место для безопасного хранения строительных материалов.

Подумайте, как будет обустроен ваш участок. Для этого нарисуйте на бумаге или в специальной программе ваш будущий дом, проект которого к данному моменту уже должен быть готов. Отметьте в плане места ввода труб водоснабжения и вывода канализации.

Если с проведением водоснабжения обычно проблем не возникает, то порядок обустройства канализационного сообщения нужно продумать более основательно.

Минимально допустимое расстояние между жилой постройкой и септиком – 5 м, максимальное — около 10 м. Трубы прокладываются на глубине не менее 50 см. Требуемый уклон – 20 мм на 1 м трубы.

Продумайте, каким образом будет осуществляться отведение воды из септика.

В проекте участка отметьте порядок подведения электроснабжения.

На этом же этапе можете сделать наброски будущего ландшафтного дизайна, предусмотреть места для установки различных хозяйственных построек, беседок и т. д.

Обустройство фундамента

Каркасный дом имеет сравнительно небольшой вес, что является преимуществом – фундамент тоже может быть легким, а, значит, недорогим. Каркасный дом можно построить на столбчатом, свайном или малозаглубленном основании ленточного типа.

Столбчатое основание

Порядок обустройства столбчатого фундамента предельно прост.

Первый шаг. Избавьтесь от верхнего плодородного слоя грунта.

Второй шаг. Подготовьте ямы для установки опорных столбиков по периметру будущего дома. Глубина ямы – порядка 100 см, диаметр – около 20 см. Ямы размещайте с шагом 80-90 см. Для создания ям удобнее всего использовать обыкновенный бур.

Третий шаг. Установите в пробуренные ямы асбестоцементные трубы. Свободное пространство вокруг труб заполните утрамбованной цементно-песчаной засыпкой.

Четвертый шаг. Залейте в трубы бетонный раствор.

Для сооружения фундамента каркасного дома средних размеров понадобится порядка 150 столбиков. Точное количество вы сможете посчитать индивидуально, зная габариты будущего строения.

Столбчатое основание

Фундамент

Обустроив такой фундамент, вам даже не придется ждать, пока застынет бетон. Можете отдохнуть и сразу приступать к дальнейшим работам.

Винтовое свайное основание

Винтовое свайное основание

Винтовые сваи пользуются большой популярностью. Такой фундамент не требует проведения никаких лишних мероприятий, все делается в два простых шага.

Первый шаг. Избавьтесь от верхнего плодородного слоя грунта.

Второй шаг. Приступайте к устройству свай. Они продаются в готовом виде. Ваша задача – попросту ввинтить каждую такую сваю на глубину порядка 1 м. На этом этапе вам пригодится помощь пары друзей. Сваи вкручивайте по периметру будущего дома. Оптимальный шаг размещения опор – 1-1,5 м.

Помните: даже если вы ввинтили сваю не совсем ровно, лучше оставьте ее так и разместите рядом уже ровную опору. Выкручивать сваи категорически не рекомендуется – это нарушает плотность грунта и снижает прочность будущего фундамента.

Свайно-ростверковый фундамент

Ленточное основание

При желании можете залить обыкновенный ленточный фундамент глубиной в 80-100 см.

Ленточное основание

Первый шаг. Подготовьте разметку для фундамента в соответствии с размерами будущего дома.

Второй шаг. Выройте котлован.

Третий шаг. Засыпьте дно котлована песчано-гравийной смесью. Тщательно утрамбуйте засыпку.

Четвертый шаг. Уложите на засыпку армирующую сетку.

Пятый шаг. Установите опалубку и залейте бетон. Заливайте либо за один заход, либо равномерными горизонтальными слоями. Лить вертикальные слои строго запрещается – в местах таких стыков бетон однозначно даст трещину. Оставьте заливку набирать прочность на 3-5 недель.

Этапы возведения каркасного дома

Каркасный дом можно построить в соответствии с канадской либо финской технологией. Вне зависимости от выбранного варианта и дополнительных условий порядок возведения рассматриваемых сооружений остается одинаковым.

Возведение каркаса

Такие дома собираются из каркасов. Лучший вариант – заказать изготовление каркасных элементов необходимых размеров специализированной компании, а затем попросту собрать все части в единую конструкцию. Скрепление элементов лучше всего выполнять при помощи деревянных нагелей.

Первый шаг. Выполните гидроизоляцию фундамента. Обычно для этого используется рубероид, лучше – в два слоя. Для крепления рубероида используйте любой удобный способ, самый популярный вариант – крепление с помощью расплавленной смолы.

Три стены

Второй шаг. Уложите опорный обвязочный брус по периметру дома, а также в местах размещения будущих стен и перегородок. Эти элементы тоже лучше купить в готовом виде.

Стены первого этажа

Стены первого этажа

Третий шаг. Приступайте к обустройству чернового пола. Для этого разместите по периметру площадки лаги, прикрепите их к основанию удобным способом и заполните промежутки между лагами утеплителем. Традиционно применяется минвата, можно использовать керамзитовую засыпку или другие удобные материалы. Все деревянные элементы перед укладкой пропитайте антисептическим средством.

Четвертый шаг. Уложите на лаги доски чернового пола. Используйте необрезанную доску – это самый бюджетный вариант, большего для чернового пола не нужно.

Перекрытия

Пятый шаг. Приступайте к монтажу каркаса стен. Обычно все элементы поставляются в готовом виде и попросту собираются на строительной площадке подобно конструктору.

Перекрытия

Установите дополнительные вертикальные опоры для стен и прикрепите к ним элементы каркаса. Также каркас крепится к нижнему обвязочному брусу.

При возведении каркаса не забывайте оставлять промежутки для дверей и окон.

Шестой шаг. Обшейте каркас досками либо щитами.

Каркас

Седьмой шаг. Приступайте к обустройству крыши. Для этого поверх каркасных стен уложите опорный брус – мауэрлат. Зафиксируйте опорные балки, установите стропила. Элементы стропильной системы также удобнее собирать внизу, на земле. Конфигурацию системы подбирайте индивидуально в соответствии с особенностями будущей кровли.

Постройка стен второго этажа

Зафиксируйте паро-, тепло- и гидроизоляционные материалы. Прибейте к обрешетке рейки контрообрешетки и уложите выбранный кровельный материал.

Постройка стен второго этажа

Восьмой шаг. Установите окна. В соответствии с правилами общая площадь окон должна составлять не более 20% площади стены, на которой данные окна установлены. Стеклопакеты выбирайте на свое усмотрение.

Постройка стен второго этажа

Девятый шаг. Установите входные двери.

Десятый шаг. Приступайте к декоративной отделке. Уложите чистовое напольное покрытие на свое усмотрение. Изнутри стены обычно обшивают вагонкой либо гипсокартоном, снаружи – сэндвич-панелями, ПВХ (сайдингом), вагонкой и пр. Отделку потолка также выбирайте на свое усмотрение.

Обшивка

Обшивка

Обшивка

Прежде чем приступать к финишным работам, обязательно ознакомьтесь с нюансами тепло- и пароизоляции дома и выполните необходимые мероприятия.

Конструкция кровли каркасного дома в общем виде

Утепление каркасного дома

Утепление каркасного дома эковатой

Каркасный дом, как и строение любого другого типа, нуждается в качественном утеплении. Утепление комплексное: изнутри и снаружи.

Наружное утепление стен каркасного дома пенопластом

Для внутреннего утепления оптимально подходят различные минераловатные утеплители. Для наружного утепления обычно используется пенопласт, но минеральная вата тоже хорошо подойдет.

Утепление стен изнутри

Внешнее и внутреннее утепление выполняется в одинаковой последовательности.

Первый шаг. Прибейте к материалу стен дома рейки обрешетки. Обычно для обустройства обрешетки используется деревянный брус сечением 50х50 мм, предварительно пропитанный антисептиком. Шаг размещения реек подбирайте в соответствии с шириной плит теплоизолятора. Для крепления реек используйте оцинкованные саморезы или другой удобный крепеж.

Утепление каркасного дома опилками

Второй шаг. Заполните ячейки обрешетки выбранным утеплителем.

Третий шаг. Поверх утеплителя уложите гидроизоляционный материал. Лучше всего использовать современные мембранные влагоизоляторы. Для фиксации пленки к обрешетке используйте строительный степлер со скобами.

Четвертый шаг. Приступайте к монтажу финишной декоративной отделки.

Утепление дома пенополиуретаном

Внутреннее утепление потолка выполняется по такой же схеме: крепится обрешетка, фиксируется утеплитель, монтируется финишная отделка.

Нюансы пароизоляционных работ

Типовая конструкция стены каркасного дома

Пароизоляция также относится к числу важнейших мероприятий по обустройству каркасного дома. Нередко начинающие мастера допускают одну большую ошибку – используют низкокачественные и неприемлемые материалы. В случае с каркасным домостроительством к числу неприемлемых пароизоляторов можно отнести и полиэтилен.

Полиэтиленовая пленка подходит в качестве гидроизолятора, но рассматривать ее как пароизоляционный материал нельзя. Структура пленки нарушит естественные процессы вентиляции и приведет к появлению условий, в которых древесина каркаса попросту начнет гнить.

Монтаж пароизоляции

Полиэтилен является отличным герметиком, но для внутренней пароизоляции деревянных домов он однозначно не подходит.

Пароизоляционная пленка крепится с нахлестом 10–15 см. Места стыков обязательно проклеиваются скотчем.

Пароизоляцию следует размещать исключительно с внутренней стороны помещения поверх слоя утеплителя. Снаружи – гидроизоляция, внутри – пароизоляция.

Монтаж пароизоляции

Какой бы проект каркасного дома вы ни выбрали, возведение рассматриваемой конструкции всегда будет выполняться по одной и той же технологии. Следуя полученному руководству, вы сможете построить надежный, комфортный, безопасный и долговечный дом своей мечты.

Конструкция полов каркасного дома

Удачной работы!

Видео – Проекты каркасных домов своими руками

tolkostroyka.ru

Бесплатная программа проектирования каркасных домов на русском языке

Владелец дачного участка 6 соток может сегодня самостоятельно спроектировать своё будущее жилище. План дома поможет выполнить специальная программа. Можно создать несколько проектов и из них выбрать тот, который больше понравится. Строительством каркасного дома на начальном этапе может заняться любой человек, независимо от сферы его профессиональной деятельности.

Создать безупречный проект как в плане дизайна, так и в плане технических расчётов можно при помощи современных технологий.

Проектирование каркасного дома в специальной программе

Вернуться к оглавлению

Содержание материала

Создайте проект каркасного дома в сжатые сроки

Компьютерные программы для создания дизайн-проектов работают в автоматическом режиме. Все требующиеся технические документы можно создавать быстро и качественно. В зависимости от собственных предпочтений владелец земли имеет возможность выбрать нужный вариант с одним или двумя этажами.

К жилому сооружению могут быть пристроена баня или гараж. Проектировщики делают возможной визуализацию любого объекта. Если скачать ПО и установить его на свой компьютер, тогда азы проектирования можно осваивать не выходя из дома.


Моделирование позволяет до строительства увидеть, как будет выглядеть будущий дом. Среди многочисленных преимуществ использования программ следует отметить следующие:
  • уменьшение сроков строительства;
  • подбор подходящих материалов с учётом их особенностей;
  • выполнение необходимых чертежей;
  • возможность вносить коррективы.

На образцах вы сможете увидеть, как будет смотреться выбранная вами конструкция каркасного сооружения. Очень просто поменять расположение окон или дверей. Русская версия и понятный интерфейс позволяет быстро освоиться в работе с сервисом.

Вернуться к оглавлению

Проектирование дома из бруса онлайн

Бесплатные программы для проектирования домов из бруса позволяют изготовить проект, о котором вы раньше только мечтали. Теперь вы не должны часами сидеть с карандашом в руках, чтобы начертить идеальный дом. Вам на помощь придёт «умная» программа. Если владелец дачи решил познакомиться с азами архитектурного проектирования, тогда ему потребуются следующие помощники:

Несколько 3D проектов загородных коттеджей из бруса

  • ArCon;
  • WoodEngine;
  • К3-Коттедж;
  • Дом-3D;
  • FloorPlan 3D.

ArCon

ArCon – программа для конструирования виртуальных моделей домов. Её владелец может начать с создания интерьера в этой программе, а закончить экстерьером. Неоспоримое преимущество сервиса – разработка ландшафтного дизайна садового участка, что даёт возможность увидеть, цельную композицию. Здесь доступна функция масштабирования. Создайте пакет технической документации.

ArCon – универсальный сервис, который используется не только для проектирования каркасных домов, но и других строительных объектов.

Интерфейс программы ArCon для проектирования каркасных домов

WoodEngine

Программа для каркасного строительства позволяет создавать дизайн-проекты из дерева. Программное обеспечение одинаково хорошо работает и в 2D и в 3D режимах.

WoodEngine выбирают многие строительные компании. Конструктор отвечает основным требованиям, имеющимся в деревянном строительстве. Вы сможете построить каркасный дом по готовому шаблону. Моделируйте различные узлы и соединения. В программе предусмотрена возможность подготовить проектную документацию.

К3-Коттедж

Если скачать отечественную программу К3-Коттедж, то можно смело приступать к созданию каркасных домов. ПО предназначено специально для проектирования таких домов. Кроме домов вы сможете создавать беседки и другие постройки.

Доступен расширенный функционал, вплоть до проектирования сложных конструкционных элементов таких, как обрешётка или стропильная система.

Базовые опции позволяют разрабатывать стандартные и нетиповые проекты домов. В план могут вноситься изменения. Интегрируйте дополнительные модули.

Дом-3D

Сервис Дом-3D применяют для проектирования и строительства каркасных домов. Объёмная визуализация помогает ускорить процесс возведения жилищных сооружений. Для вас открыты большие возможности в моделировании. Выбирайте материалы для фасадов различных предметов, меняйте дизайн стен.

Готовый проект каркасного дома в программе Дом 3D

FloorPlan 3D

Это ПО легко в освоении. Программой нетрудно пользоваться, однако в ней имеются все характеристики профессиональных программ. FloorPlan 3D позволяет за считаные часы произвести различные действия:

  • перепланировку комнат;
  • выполнить реконструкцию помещений;
  • подобрать подходящее декоративное оформление.

Новички, не имеющие опыта, могут воспользоваться богатой библиотекой с готовыми шаблонами. Формируйте модели жилья или офиса. Расставьте мебель в программе, определите места, где будет стоять сантехническое оборудование, расположите осветительные приборы. Автоматический помощник быстро создаст проект и чертеж лестницы или многоуровневого потолка.


Если на дачном участке в 10 соток ещё нет никаких зелёных насаждений, тогда преобразовать пространство необходимо грамотно. Важно, чтобы все элементы гармонировали между собой.

Пользуясь программой-проектировщиком, вы сможете не просто разбить цветник и наметить, где будут располагаться садовые дорожки, а посмотреть, как будет выглядеть задуманный проект. Сервис учитывает особенности рельефа. Что касается предметов мебели, то доступна отличная опция – менять текстуру. Создавайте уникальный декор не на словах, а на деле.

Проработайте все детали и не упустите важные нюансы. Когда вы получите результаты, которые вас устраивают, переходите к действиям. Не откладывайте осуществление своей мечты!

Вернуться к оглавлению

Онлайн-проектирование по правилам

Скачивать ли сервисы для проектирования из интернета себе на домашний компьютер – решать только вам. Сегодня в этом нет необходимости. Конструируйте жилье онлайн. Используйте проектировщики для расчёта количества материалов. Вы можете сравнивать стоимость бруса и брёвен. Для правильного расчёта цены необходимо определить этажность и ряд других параметров. Если скачать ПО, работать с программой удобнее.

Моделируйте любую постройку из бруса с учётом следующих правил:

  1. Создавая дом, не забывайте, что небольшие габариты экономически выгоднее в плане энергосбережения, практичности при обслуживании, многофункциональности.
  2. Сделайте напольное покрытие по сравнению с уровнем улицы выше как минимум на 50 см.
  3. Продумайте дизайн, чтобы ландшафт гармонично смотрелся с жилым помещением.

Названия элементов каркасного дома

Оперируйте различными программами, чтобы жить в доме своей мечты, который создадите своими руками. Не торопитесь скачивать ПО, чтобы научиться делать проекты на профессиональном уровне. Протестируйте все его возможности в режиме онлайн. Реализуйте свои заветные мечты.

planvsem.ru

Лучшие программы для проектирования каркасных домов

Проектирование современного дома невозможно представить без помощи цифровых технологий. Программистами создано сотни программ, позволяющих без специальных знаний создать двух- и трехмерную модель с заданными характеристиками. Программы значительно экономят время и, как правило, легки в освоении.

Возможности и задачи программ для проектирования

Для профессионального проектирования есть ПО с внушительным функционалом, но его разработчики зачастую просят немалые деньги за свой продукт. Для тех же, кто привык экономить, имеются и бесплатные аналоги, во многом не уступающие по своим возможностям дорогому софту.

С предложениями можно ознакомиться на сайтах производителей программного обеспечения. Там же вы сможете и скачать бесплатно любую понравившуюся программу.

Для индивидуального использования вполне подойдут бесплатные программы, функционала которых достаточно для самостоятельного проектирования частных домов. Создание проекта с помощью компьютера происходит автоматически.

Любая программа, будь то платная или же распространяющаяся свободно, выгодно отличается от ручного проектирования на бумаге в плане экономии времени. На чертеже в электронном виде визуализируется вся необходимая информация о любом объекте.

Основная задача компьютерного моделирования – наглядно показать, как будет выглядеть будущий дом и его интерьер.

Главными преимуществами программных методов проектирования являются:

  • Возможность вносить изменения на ходу – никакого перечерчивания уже готовых планов.
  • Огромный выбор из доступных материалов для будущего строительства – все затрачиваемые ресурсы рассчитываются автоматически.
  • Все необходимые чертежи всегда под рукой, их отрисовка при умелом использовании не займет много времени.
  • Легкость в освоении – программы сами обучают пользователей за счет простого и интуитивно понятного интерфейса.

Множество программ переведено на русский язык и не вызывают трудностей в понимании. Для более быстрого освоения в их арсенале имеются предустановленные образцы готовых проектов. Некоторые производители пошли дальше и предоставили пользователям возможность проектировать дома онлайн, без необходимости устанавливать ПО на свой компьютер.

На выходе программы предоставляют чертежи, которые на простом и понятном техническом языке расскажут любому строителю, что именно от него требуется. Освоить ПО можно и самостоятельно, не прибегая к помощи проектировщика или дизайнера.

Обзор популярного софта

Из множества программ, предназначенных для проектирования каркасных домов, следует отметить несколько наиболее популярных продуктов. По большому счету они универсальны и имеют схожий набор базовых функций, но в каждой есть свои особенности. Из них пользователю предстоит сделать выбор самому – каждый сможет найти наиболее подходящую программу под себя, вне зависимости от опыта в проектировании.

ArCon

Это первая платная программа в нашем обзоре. Она представляет собой целый комплекс, способный создавать готовые проекты домов. ArCon обладает широкими возможностями визуализации, и даже позволяет прогуляться по созданному дому. Вы сможете разработать свой дизайн – для этого имеются все необходимые средства.

Софт обладает интуитивно понятным интерфейсом и встроенной справкой, не требует долгого обучения. Предоставляет возможность планировать помещения внутри дома. Также сгодится и для дизайна – вы сможете регулировать освещение, настраивать цветовые палитры.

Как и многие платные программы, имеет базу из встроенных готовых решений, способных помочь с проектированием собственного дома. Для сохранения чертежей поддерживается формат dwg, а открыть ArCon способен почти любой формат чертежа.

WoodEngine

Программа отлично подойдет для проектирования каркасных домов, так как оснащена инструментами для проектирования из дерева. Справляется как с двух-, так и с трехмерными моделями.

WoodEngine выдает огромное количество информации по создаваемому проекту – все спецификации, деталировки и рабочие чертежи будут у вас перед глазами. Автоматизирует создание конструкции стен и архитектурных элементов, производит расчет материалов прямо во время проектировки. Детали и узлы не придется вычерчивать вручную.

Весьма популярна среди многих строительных компаний. Имеет набор встроенных шаблонов для проектирования. Является детищем компании Autodesk.

Дом-3D

Простейшая программа от российских разработчиков, распространяющаяся бесплатно. Подходит для первоначального проектирования, когда пользователю требуется лишь сделать набросок будущего строения.

Может быть полезна, если вы решите изменить планировку комнаты и захотите представить, как она будет выглядеть. В функционал софта входят возможности изменения фасадов объектов и дизайн стен. Все выполняется быстро и не вызывает проблем в освоении.

CyberMotion 3D-Designer

Платная программа с частично бесплатными возможностями. Оснащена многими полезными инструментами для проектирования каркасного дома. Умеет создавать объемное изображение после создания двумерного чертежа. Отлично подходит для дизайна помещений. Есть встроенная система справки, помогающая сориентироваться в возможностях ПО даже новичку.

Стоит отметить, что этот софт может создавать трехмерные модели с анимацией. Для этого необходимо отрисовать чертеж в трех проекциях, а дальше программа сделает все сама. Подходит не только для создания проектов домов, но и для работы с трехмерной анимацией в целом. С ее помощью можно спланировать расположение мебели и продумать дизайн интерьера комнаты.

Home Plan Pro

Одна из лучших программ для создания чертежей. Подходит для строительного проектирования, весьма отзывчива и не вызывает затруднений в освоении. Производитель позаботился о новичках в проектировании – разобраться с инструментами не составит сложностей. ПО представлено на русском языке.

Подходит для профессиональных проектировщиков и архитекторов. За счет отсутствия возможности работать с 3D-моделями, довольно нетребовательна к системе. Работает в различных системах измерения и имеет весьма доступный интерфейс.

Поддерживает все популярные графические форматы данных. Чертежи качественно выглядят на печати, все размеры соответствуют заданным.

Sema

С ее помощью можно выполнять самые разные по сложности задачи. Хорошо подходит для работы с деревянными конструкциями, в частности для проектирования каркасных домов. Активно используется профессионалами, но в то же время может быть легко изучена новичками. Отзывчивый и полностью русскоязычный интерфейс.

Программа работает с 2D и 3D моделями, обработка выполняется одинаково быстро. На экран можно вывести подробную информацию о разрезах, планах и видах всех деталей. Визуализация моделей очень наглядна, все формы и цвета выглядят реалистично.

Отличительными особенностями является возможность работы со сложными элементами, такими как различные конструкции кровли и мансарды. Для каждого элемента чертежа предлагается выбрать наиболее оптимальное решение.

На печать выводятся чертежи, соответствующие всем стандартам ГОСТ. Программа интегрирована с Microsoft Office и не вызывает проблем с читаемостью различных форматов данных.

SketchUp

Один из самых популярных программных проектов, созданный компанией Google. Полностью бесплатна и с широким функционалом. Есть возможность менять текстуру объектов и даже создавать окружение дома в виде кустов и деревьев.

Софт умеет подсчитывать материалы, используемые для строительства, и выводит всю необходимую информацию в простом и удобном виде. Богатый выбор декораций, возможность без труда выбрать и расставить мебель по своему вкусу.

ПО отличается некоторыми уникальными особенностями, среди которых возможность быстро редактировать объекты посредством вытягивания мышкой. Также все настройки изменяются непосредственно в процессе проектирования – в программе отсутствуют предустановки.

Дополнительные элементы можно бесплатно скачивать из интернета с сайта разработчика. Поддерживаются слои для более удобного редактирования отдельных объектов.

Total 3d Home Deluxe

Мощная профессиональная программа, умеющая рисовать фотореалистичный интерьер для будущего дома. Трехмерные модели получаются особенно детализированными, что помогает наиболее подробно представить будущий интерьер.

Хорошо подойдет при планировании помещений, ремонта или реставрации. Активно используется дизайнерами. Распространяется с тридцатидневным бесплатным периодом использования.

ПО создает подробный отчет о всех затратах на создаваемый проект. Это отлично помогает сопоставить желания с возможностями. Имеется встроенная библиотека объектов, из которых можно составить интерьер по своему вкусу.

Xilinx PlanAhead

Одна из лучших программ для архитекторов. Довольно сложна в освоении, подходит продвинутым пользователям, имеющим опыт работы в аналогичных программах. Значительно экономит время за счет огромного потенциала в проектировании. С ее помощью можно выполнить подсчет наиболее эффективного расхода стройматериалов, продумать проектное решение для любых задач.

Среди особенностей стоит отметить то, что программа позволяет вносить изменения в каждый отдельный элемент конструкции, оставляя весь проект неизменным. Продукт является платным, купить его можно на сайте производителя.

Valtec

Относится к категории программ для расчета характеристик дома. Предназначена для проектирования систем отопления. ПО распространяется бесплатно.

Выполняет точные расчеты теплопотерь для всех известных материалов, настраивается под климат конкретной местности. Может выполнить гидравлические измерения, например, определить мощность циркуляционного насоса.

Существует множество калькуляторов для проектирования, предназначенных для любых нужд. Они способны рассчитывать балки, строительные материалы, проверять их на прочность, подсчитывать расход краски, давая возможность определиться с наиболее выгодным вариантом непосредственно перед закупкой.

Видео для новичков: как сделать проект своими руками

В этом ролике показано, как научиться создавать проекты домов в программе SketchUp.

Закладка Постоянная ссылка.

pro-karkas.ru
