Краны для радиаторов: функции, типы изделий, запорные, регулировочные и воздушные устройства

В строительных работах дома или при выполнении работ по ремонту, на протяжении которых заменяются и модернизируются детали системы для обогрева, важно все сделать правильно, чтоб система была как можно больше практичней и надежной. Краны для теплообменников дают возможность решать большой ряд задач и выполняют эксплуатацию значительно удобнее и безопаснее.

В этом обозрении мы будем рассматривать важные виды изделий и их предназначение, чтоб вы могли разобраться в этом вопросе, как можно лучше.

На фотографии: правильно скомпонованная система дает возможность обеспечить удобная эксплуатация конструкции

Функции, выполняемые кранами

Рассмотрим, для какой цели применяются краны радиаторные, потому что их предназначение бывает очень разным:
Выключение теплообменника Порой отопительная система уже работает, а на улице очень тепло, в данном случае можно просто-напросто перекрыть доступ носителя тепла, таким образом снизив температурный режим в помещении, если в жилом помещении два и больше теплообменника, тогда можно выключить один из них, и температура также придет в норму Перекрытие потока на определенный период времени ремонта Ранее конструкции собирались без кранов, чтоб сделать работы по ремонту или сменить один из теплообменников случалось закрывать систему на вводе и сливать весь носитель тепла. Если например вы поставьте краны на каждом теплообменнике, то сумеете отключать всего один компонент, а другая конструкция будет работать в обычном режиме Убирание воздуха В эксплуатировании сверху батарей часто собирается воздух, и, если его кол-во будет большим, может появиться даже воздушная пробка. Чтобы моментально развоздушивать конструкцию, применяется специализированный вид кранов, его мы объясним ниже Температурная регулировка Данный вариант изделий появился не так давно, но его известность неимоверно большая, потому что при его помощи можно настраивать температурный режим в помещении, это дает возможность держать идеальный климат в помещении и сократить издержки источников энергии благодаря разумной эксплуатации системы для обогрева

Важно!
Чтоб изделия делали собственные функции правильно и работали по максимуму большой срок, нужно выбрать только продукцию хорошего качества.
Не пытайтесь сэкономить на этих компонентах, потому что разность в цене будет не весьма большой, зато прочность и практичность будет значительно выше, тем более если речь идет о термостатических кранах.

В термостатических системах может быть воплощена как ручная, так и автоматическая настройка

Виды изделий

Рассмотрим, какие разновидности систем применяются в конструкциях и чем они друг от друга отличаются.

Арматура запорная

Такой вариант изделий имеет следующие отличительные характеристики:

• Если необходимо можно перекрыть подачу носителя тепла, это даст возможность моментально сделать ремонт и замену собственными руками без выключения всей конструкции.
• Дает возможность мягко заполнять конструкцию, исключая перепады давления и гидроудары благодаря тому, что вентиль можно раскрывать потихоньку.

Конструкции такого типа дают возможность выполнить конструкцию по максимуму вариативной, можно выключить любой теплообменник, а другие будут трудиться в обыкновенном режиме

• Изделия имеют достаточно красивый внешний вид, и поэтому они идеально впишутся в атмосферу. Самое основное – выбрать хороший вариант, согласующийся с радиатором.
• Не нужно применять этот вариант для регулирования потока подаваемой жидкости, потому что он предназначается не для данного, и нужную точность настроек навряд ли обеспечит. Подобные конструкции необходимы для отсечения части контура в варианте необходимости.

Что касательно способов, то их два:

• Кран шарового типа для отопительного радиатора собой представляет конструкцию, в середине какой размещён шарообразный узел, в положении открыто отверстие в нем соединяется с полостью трубы, в закрытом — поток перекрывается. Самое основное различие от обычных способов – корпус, который часто прикрывается пластиком и регулировочная головка, а не вентиль или рычаг, такие факторы предоставляют более красивый внешний вид изделия.

Краны шаровые применяются очень широко

• Другой вариант – клапаны, в них механизм является штоком с закреплённым конусом, который в зависимости от надобности раскрывает или закрывает полость. Такой вариант подойдет и для регулирования интенсивности циркуляции, но все таки лучше применять один из видов, описанных ниже.

Так смотрится система вентиля внутри

Важно!
Все описанные выше разновидности производятся как в прямом, так и в угловом выполнении, и поэтому вам нужно заблаговременно установить конфигурацию конструкции, чтоб приобрести конкретно тот вариант, который станет лучше всего.

Прямой радиаторный кран 3 4 из полипропилена – достаточно популярный вариант, потому что его стоимость небольшая, а качество отличное

Регулировочные узлы

Тут следует усвоить одну обычную рекомендацию – выверяющий кран для теплообменника постоянно устанавливается за запорным.

Способов два:

• Конструкции с ручным управлением, в большинстве случаев на них есть цифры, классифицирующие режимы температур, чтоб разобраться в значении любого из них, познакомьтесь с информацией, какую предоставляет инструкция, идущая в наборе. Основными хорошими качествами таких решений считаются конструкционная простота и демократическая стоимость.

Регулировочный кран для теплообменников 3 4 как правило имеет от четырех до десяти режимов температуры

• Автоматичный термокран на теплообменник – более комфортное решение, которое дает возможность держать температурный режим в помещении на конкретном уровне, это достаточно удобно и дает возможность создать комфортабельный климат в жилом помещении. Самые новые модели могут настраивать температурные показатели по времени суток и дням недели, это дает возможность сократить потребление энергии и сократить затраты на отопление.

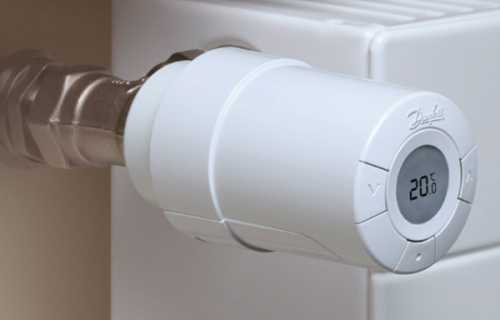

Термостатические разновидности достаточно удобные в работе

Что касательно устройства, то оно наподобие традиционному вентилю, но в отличии от него клапан не двигается по резьбе, а нажимается штоком, на какой действует или рукоять, или специализированная термоголовка, которая отзывается на температурное изменение в помещении и изменяет поток подаваемого носителя тепла.

Радиаторные краны для мягкой регулирования температуры имеют в конструкции специализированный узел – сильфон, реагирующий на внешние требования

Воздушные краны

Подобный тип изделий как воздушный кран для теплообменников считается важной частью любой сегодняшней конструкции и дает возможность удалять из батарей остатки воздуха, какие иногда собираются в конструкции.

Изделие является корпусом , в середине которого размещён специализированный игольчатый клапан, система предусматривается под отверстия диаметром ? дюйма, другими словами приблизительно 15 мм, они обычны и, в основном, подходят под очень много применяемых теплообменников.

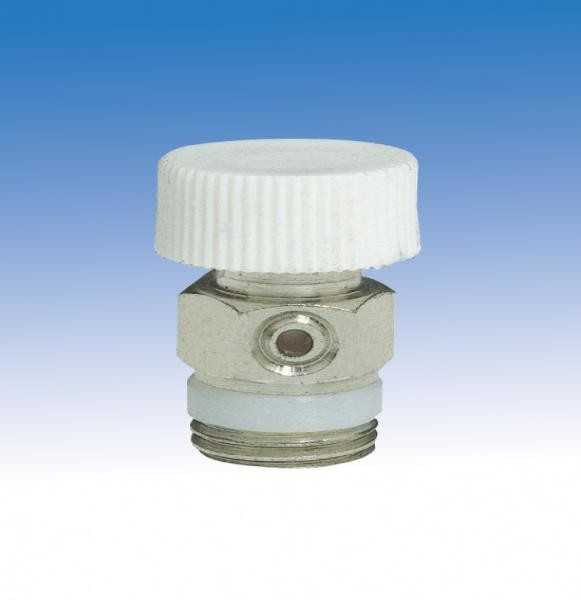

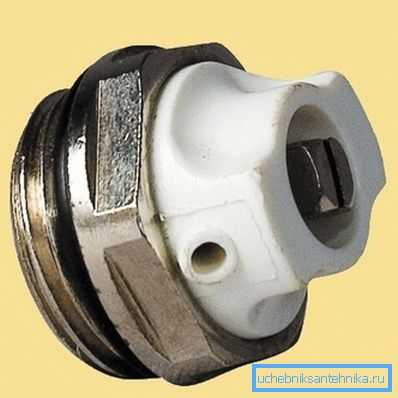

Так смотрится кран Маевского

Что касательно его применения, то тут все весьма просто: при помощи специализированного ключика вы проворачиваете шток, в конце концов чего игольчатый клапан раскрывается, и весь воздух выходит наружу, когда из крана потечет вода, его нужно закрыть.

Многие задают вопросы, есть ли воздушные краны теплообменников диаметром 25 мм, в данном случае очень простым решением будет кран шарового типа с воздухоотводным клапаном, потому что краны Маевского под такой диаметр не изготавливаются.

Подобный вариант даст возможность сразу решить две задачи

Вывод

Подбор хороших кранов в большинстве случаев определяет прочность конструкции и ее практичность, ведь при помощи современных систем можно держать в доме идеальный климат почти что в независимом режиме. Видео в данной заметке сможет помочь разобраться во многих главных нюансах лучше.

Содержание статьи

masterdom35.ru

видео-инструкция по монтажу своими руками, цена, фото

Для правильного функционирования системы отопления необходимо точно регулировать объем теплоносителя, который поступает в батарею и удалять из нее накапливающийся воздух. Кроме того, иногда – в случае аварии или необходимости плановой замены — нужно полностью перекрыть доступ жидкости к панели обогрева. Во всех перечисленных случаях выручит кран на радиатор отопления, с помощью которого вы сможете своими руками отключать различные части климатической сети без полного прекращения работы последней и производить развоздушивание батарей.

Краны для радиаторов – необходимый элемент сети отопления

Водяные краны

Назначение оборудования

Краны, которые монтируются на радиаторы отопления, необходимы не только для перекрывания доступа воды к оборудованию.

Они выполняют и множество других, не менее важных задач:

• регулируют температуру радиатора за счет ограничения объема перекачиваемой через батарею горячей воды;
• удаляют из отопительной системы воздушные пробки, которые сильно снижают эффективность ее работы;
• используются для заливки и сброса теплоносителя не только в батареях отопления, но и в соединяющих их трубопроводах;

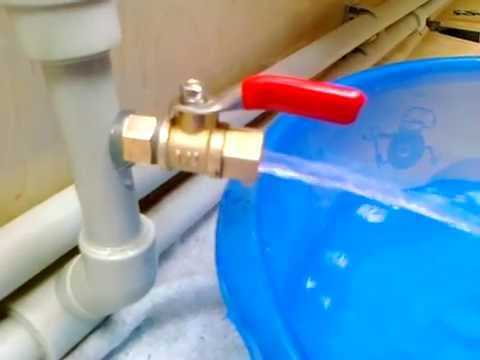

Одно из назначений кранов – заполнение и слив теплоносителя

• могут применяться для перекрывания отопительной сети на случай аварии, планового или экстренного ремонта.

Исходя из перечисленных выше задач, следует выделить такие разновидности кранов:

1. Для отключения магистрального трубопровода, участка отопительной сети или отдельного прибора. С их помощью можно отключить воду в случае аварии или ремонта.

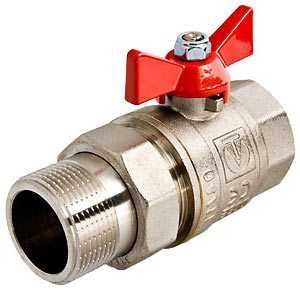

На фото – шаровый кран для перекрывания трубопроводов

2. Для регулировки объема протекающей воды. В этом случае, помимо режимов «включено» и «выключено», должны существовать и другие. От того, насколько точно кран может устанавливать количество подаваемого теплоносителя, зависит возможность установки температуры в доме.
3. Для сброса газа или воды. В первом случае клапаны помогают избавиться от воздушных пробок, во втором – удалить жидкость из труб и радиаторов, после чего можно выполнять их осмотр и замену.

Некоторые краны нужны для сброса воздуха из радиаторов отопления

Места установки

Несмотря на название, кран для радиатора отопления может монтироваться не только на указанное оборудование, но и в других местах (в зависимости от функционального назначения):

• на входе центральной теплотрассы в подвал дома – открываются и закрываются в начале и в конце отопительного сезона;
• на байпас (трубу, проходящую между входным и выходным патрубком батареи, которая обеспечивает прямой переток теплоносителя) – здесь регулирующая арматура нужна для уменьшения или увеличения объема протекающей жидкости и переключения принудительной сети на естественную циркуляцию;
• на стояках – часто такие краны монтируются на входах в квартиру в многоэтажных домах и позволяют осуществлять ремонт локальной климатической сети без отключения всей системы;
• на патрубках батареи – основное их назначение состоит в регулировке температуры воздуха, потому здесь уместны автоматические терморегулирующие краны;

Места установки кранов на радиаторе отопления

• в местах, где может образоваться воздушная пробка – здесь устанавливаются краны Маевского, которые служат для стравливания воздуха, накапливающегося при заполнении системы теплоносителем или в процессе ее эксплуатации.

Обратите внимание!
Использование арматуры, регулируемой автоматикой, позволяет без участия человека дозировать количество воды, поступающей в батарею и удалять накопившийся воздух из системы.
Недостаток у таких решений только один – высокая цена.

Используемые материалы

Особенностью запорной и регулирующей арматуры, устанавливаемой в системах отопления, является ее постоянный контакт с теплоносителем, химический и физический состав которого часто оставляет желать лучшего.

Латунный кран для системы обогрева

Поэтому материал, используемый в них, должен быть устойчивым к коррозии и хорошо выдерживать механическое воздействие абразивных частиц, которые встречаются в циркулирующей по трубам жидкости.

Чаще всего применяются краны из следующих материалов:

• латуни –крепятся к трубопроводам с помощью специальных фитингов;
• полипропилена – устанавливается на полимерные трубы путем спаивания.

Совет!
В некоторых строительных магазинах можно встретить силуминовые краны.
Они похожи на латунные, но стоят значительно меньше.
Их качество, прочность и долговечность невысока, потому не стоит использовать такую арматуру для конструирования инженерных сетей.

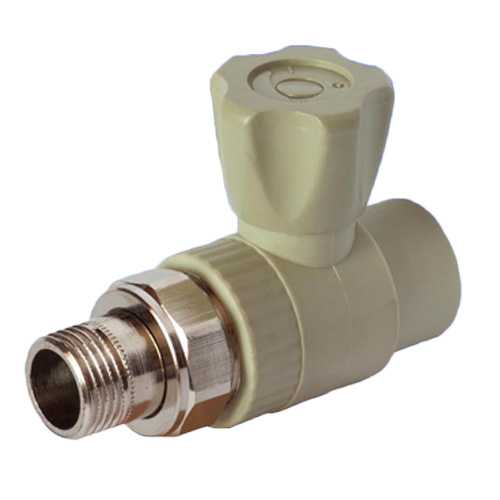

Кран из полипропилена

Разновидности кранов

Все существующие краны делятся на две группы:

1. Запорные. Бывают прямыми и угловыми. Монтируются на радиаторы отопления и используются для перекрывания доступа и регулирования объема горячей воды, поступающей в батареи.
   Их использование позволяет защитить отопительную панель от гидравлического и пневматического удара, возникающего во время заполнения системы теплоносителем. Кроме того, они дают возможность отключить ту или иную батарею и выполнить ее ремонт, прочистку или замену.
   Они легко крепятся на батареях с помощью трубной резьбы, образуя вполне герметичное соединение. Хорошо выдерживают сильное давление жидкости и имеют привлекательный внешний вид.

Запорный кран

Недостаток – невозможность тонкого регулирования температуры в помещении. Часто используются в автономных системах отопления, где переключение режимов осуществляется при помощи панели управления котлом.

2. Терморегулирующие. Внутри крана находится специальная гибкая емкость, заполненная жидкостью или газом. При нагревании или охлаждении она, соответственно, увеличивается или уменьшается, регулируя доступ воды в батарею и, тем самым, температуру.
   Существует два вида терморегулирующих кранов:

• с ручным управлением – в этом случае вы поворачиваете ручку и устанавливаете температуру самостоятельно, ориентируясь на цифры, которые нанесены на корпус крана;
• автоматические – в этом случае температура в помещении регулируется микрочипом в зависимости от внешних условий (используются данные,предоставляемые специальными датчиками).

Терморегулирующие устройства

Преимущества последней разновидности кранов налицо:

• возможность изменения температуры батарей в зависимости от погодных условий;
• экономия теплоносителя за счет более тонкой регулировки работы климатического оборудования;
• защита от замерзания теплоносителя при резком понижении наружной температуры.

Классификация запорных механизмов

Краны отопления классифицируются еще по одному признаку – конструкции запорного устройства.

Они бывают:

• шаровые (фланцевые) – могут находиться только во включенном и выключенном состоянии, промежуточных вариантов не предусмотрено;

Устройство шарового крана

• конусные – позволяют закрывать отверстие для протока воды, открывать его и ставить вентиль в промежуточные положения;
• автоматические – контроль объема протекающей жидкости регулируется с помощью специальной электроники.

Фланцевые краны чаще всего устанавливаются на трубопроводах. Это обусловлено тем, что их конструкция способна выдержать высокое давление жидкости. Они могут надежно служить в течение длительного времени.

Устройство конусного крана

Что касается самих радиаторов, то здесь используются конусные изделия,снабженные муфтами. Наличие резьбы позволяет герметично закрепить регулирующую арматуру на входных и выходных патрубках батареи, а конусный запорный механизм дает возможность более точно регулировать объем поступающей воды.

Кран Маевского

Помимо водяных кранов, на батареях отопления монтируются воздушные. Они называются кранами Маевского. Служат для удаления воздуха, который неизбежно образуется в трубах и радиаторах во время эксплуатации системы.Инструкция по монтажу отопительных систем предусматривает установку таких устройств в верхней части каждой панели отопления.

Принцип действия

Основным элементом крана Маевского служит игольчатый воздушный клапан. Этот механизм может приводиться в действие специальным ключом или обычной отверткой.

Воздушный вентиль необходимо монтировать на противоположной от впускного клапана стороне радиатора отопления. По мере заливки теплоносителя воздух, имеющийся в батарее, поднимается вверх и скапливается в дальнем верхнем углу устройства. Там и устанавливается кран, через который стравливается образовавшаяся воздушная пробка.

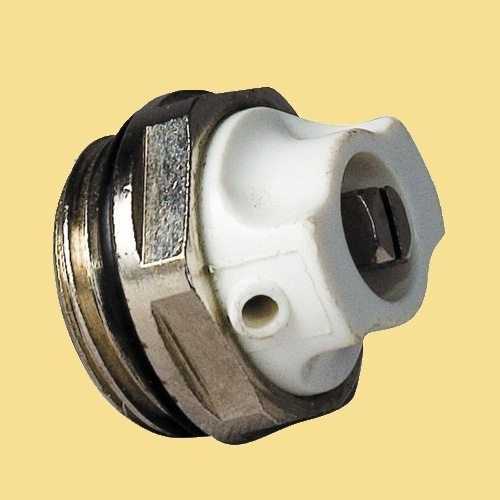

Воздушный кран Маевского

Порядок работы с клапаном Маевского прост: нужно отвернуть винт до появления шипящего звука, который издает выходящий воздух. Как только из специально отверстия появится вода, можно закрывать вентиль.

Кран может иметь полимерный корпус или быть изготовленным из латуни. Оба эти варианта вполне надежны. Нужно лишь следить, чтобы выпускное отверстие воздушного клапана не забивалось твердыми частицами, которые иногда встречаются в теплоносителе. Прочистить его можно обычной иголкой.

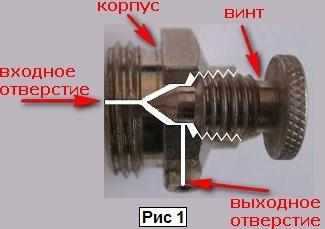

Принцип работы крана Маевского

Совет!
Если у вас в жилище оборудована система отопления с принудительной циркуляцией, то перед удалением воздушной пробки с помощью крана Маевского необходимо выключить насосное оборудование.
Иначе горячая вода будет течь слишком быстро и воздух не успеет скопиться в верхней части радиатора.

Автоматические воздушные клапаны

Каждый производитель сантехнического оборудования стремится к тому, чтобы выпустить оборудование, которое регулирует те или иные параметры работы инженерных сетей без участия человека. Это касается и воздушных клапанов, удаляющих пробки из батарей и труб отопления.

Автоматический кран Маевского внешне практически не отличается от своего прародителя. Принцип его функционирования также не претерпел изменений. Однако, специальный механизм самостоятельно открывает клапан при увеличении давления воздуха, находящегося в батарее, выше установленного значения.

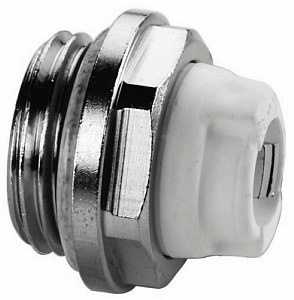

Автоматический воздушный клапан Маевского

Таким образом, установленный автоматический воздушный клапан избавит вас от необходимости периодической проверки отопительной системы на предмет обнаружения воздушных заторов и их ручного устранения.

Особенности установки автоматических кранов Маевского

Это устройство может монтироваться практически на все существующие радиаторы отопления. Однако владельцев широко распространенных чугунных батарей придется разочаровать. Кран Маевского не поможет им справиться с воздухом в климатической сети.

На это влияют следующие обстоятельства:

1. Внутренние поверхности чугунного радиатора во время эксплуатации постепенно покрываются ржавчиной, частички которой отрываются, попадают в теплоноситель и могут засорить перепускное отверстие автоматического воздушного клапана.
2. Центральная система водоснабжения, частью которой являются чугунные батареи, не оборудуется фильтрами, задерживающими твердые частицы, находящиеся в жидком теплоносителе. Кроме того, часто в воду добавляют различные агрессивные химические вещества, которые также неблагоприятно сказываются на работе воздушных клапанов.
3. Из батарей отопления, подключенных к городской системе отопления, нередко в летний период сливают воду. Поэтому после заполнения системы могут образоваться слишком большие пробки, стравить которые через 2-мм отверстие не получится. Придется использовать более эффективные методы.

Установить кран Маевского на чугунные батареи не получится

Обратите внимание!
Все преимущества автоматических кранов Маевского раскрываются только при конструировании автономных систем управления, где существует возможность контроля качества теплоносителя, его температуры, давления и других, не менее важных параметров работы.

Вывод

Запорная и регулирующая арматура для организации циркуляции воды и воздуха в отопительной системе играет очень важную роль. Но кроме нее при конструировании сетей обогрева используется большое количество другого оборудования. Более наглядные особенности нашей темы вы можете узнать из видео, расположенного ниже.
