Схема разводки отопления частного дома 2 этажа: Отопление в двухэтажном доме – без проблем своими руками

Содержание

Схема отопления двухэтажного дома - пример схемы отопления

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их. Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом. Также прочитайте про систему отопления – “Ленинградка”.

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

  • Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
  • Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео – отопление дома с помощью котла

Видео – схема отопления дома

Видео – как сделать теплый пол в доме

Схема отопления двухэтажного дома с принудительной циркуляцией

Поэтому более актуальна схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя, нежели с естественной.

Кроме того, схема отопления двухэтажного дома с принудительной циркуляцией более эффективна, что в нашу эпоху тотальной экономии и энергосбережения является гораздо более действенным аргументом, чем, например, энергонезависимость СО.

Да и скажите мне, давно ли вы видели энергонезависимый современный котел – будь то газовый или дизельный, или даже твердотопливный теплогенератор.

Варианты системы отопления двухэтажного дома с принудительной циркуляцией

Как водится, все неоднозначно, и даже для системы отопления возможны варианты. Что мы рассматриваем? Систему отопления с принудительной циркуляцией. У нас есть два этажа, которые надо отапливать.

Итак, какие варианты возможны:

  1. Вариант с последовательным отоплением сначала первого, а затем и второго этажа. В этом варианте вода от котла проходит по первому этажу, а потом попадает на второй.
  2. Вариант с параллельным отоплением сразу первого и второго этажа. В этом варианте горячий теплоноситель делится после выхода из котла и направляется в радиаторы первого и второго этажа.
  3. Коллекторная система, когда горячий теплоноситель делится коллектором на отдельные ветки для каждого радиатора или группы радиаторов и нет разницы, на какой этаж отправляется тепло.

Третий вариант актуален также, когда идет речь об отоплении теплыми полами, а не радиаторами. Коллектор позволяет точно дозировать теплоноситель в этой системе.



Особенности СО для двухэтажного дома

Как видим, принудительная циркуляция теплоносителя, обеспечиваемая одним или несколькими циркуляционными насосами, позволяет выбрать несколько вариантов схем.

Если бы у нас была система с естественной циркуляцией, то горячая вода самотеком отправлялась бы сразу на второй этаж и оттуда бы постепенно спускалась на первый.

Либо потребовалось бы располагать котел ниже уровня 1 этажа, в приямке, цоколе или подвале, чтобы можно было делить теплоноситель на 2 потока – для 1 и 2 этажа отдельно.

А ЦН позволяют отправить нам теплоноситель «куда угодно», естественно в разумных пределах.

Есть, однако, некоторые особенности, которые стоит знать про такую систему.

Во-первых, если вы используете систему с параллельным разделением теплоносителя на 1 и 2 этаж, и при этом у вас стоит 1 циркуляционный насос на обратке, стоит поставить регулирующую запорную арматуру на линии 1 и 2 этажа.

В противном случае вы будете иметь жару на 2 этаже и относительный холод на 1 этаже.

Естественно, вы снабдили каждый радиатор на 1 и 2 этаже запорной арматурой, которая может отсекать радиатор от подающего трубопровода. Значит, вы также можете контролировать теплоотдачу на первом и втором этажах двухэтажного дома при помощи отключения и подключения отдельных радиаторов в комнатах.

Схемы отопления двухэтажного дома (типовые) с примерами

Схемы для двухэтажного дома

Содержание

Для того чтобы ваш дом отапливался постоянно и без лишних затрат к проектированию системы отопления необходимо подойти максимально ответственно и выбрать самое грамотное  решение.

В таком случае перед каждым встает выбор самого оптимального варианта при имеющихся финансовых возможностях, помимо этого очень многое будет зависеть от топлива, которое имеется в той или оной местности.

В большинстве случаев владельцы отдают предпочтение водяным системам. Также воздушное отопление становится все более и более популярным в этом плане.

В общем что бы вы не выбрали важно проконсультироваться по этому поводу у специалистов, которые знают толк в своем деле и не только помогут вам обустроить все самым лучшим и выгодным для вас образом, но и ответят на все интересующие вас вопросы.

Стандартная схема разводки

Типовая схема разводки для двухэтажного дома

Классическая схема разводки сооружается в основном из труб сделанных из металлопластика. Если есть желание то можно осуществить замену, также хорошо подойдут медь и полипропилен.

Детали, которые соединяют трубопровод, подбираются с учетом того, как  именно располагаются соединительные инструменты.

Помимо всего прочего можно осуществить установку отопительного котла на стену, к примеру, в кладовке или же на той же самой кухне. Но в таком случае лучше всего учесть тот факт, что от этого прибора будет исходить некоторый шум в процессе его работы.

Отопительные котлы, располагающиеся на полу, требуют того, чтобы в пристройке для них была отведена определенная площадь. Посмотрите полезное видео о системах отопления частных загородных домов:

Для того чтобы без труда осуществлять управление температурой проводятся разделительные системы отопления этажей. В таком случае у вас будет уникальная возможность сэкономить на топливе, поскольку тепло его можно будет полностью отключить на том этаже, который пустует.

Какая разводка лучше — верхняя или нижняя?

Если у вас двухэтажный дом с чердаком, тогда система отопления может быть как с верхней, так и с нижней разводкой.

  • В случае с первой разводкой подача горячей воды будет происходить из чердака.
  • В случае с нижней, горячая вода будет поступать вверх в дом снизу, то есть из повала.

Не важно, какой вид проводки вы выбрали, расширительный бак все равно будет располагаться на чердаке.

Схема одноконтурной системы

  • Если вы решили установить в своем доме систему отопления из одной трубы, в таком случае ваш двухэтажный дом не будет иметь обратных стояков, поэтому остывшая вода будет, проходит весь процесс нагрева заново.

Одноконтурная схема для двухэтажного дома

  • Если же вы хотите установить двухуровневую систему отопления, в таком случае вам понадобится гораздо больше материалов для монтажа.

Если нужен теплый пол

Если у вас нет возможности установить отопительную сеть, есть прекрасная возможность воспользоваться установкой теплого пола.

Это поможет вам значительно сократить расходы и станет теплом и уютом в вашем доме. Чтобы понять все тонкости установки — посмотрите это видео:

Но опять же кладку такого пола нужно доверять только профессионалам, в противном случае можно очень долго в итоге жалеть о том, что это не было сделано.

Разводка системы отопления для дачи и частных домов под ключ!

Разводка системы отопления

Разводка отопления от котла в частном доме – одна из основных услуг от нашей компании. Воспользовавшись ею, вы сможете полностью решить проблему монтажа системы теплоснабжения, причем все будет выполнено гарантированно качественно и безошибочно.

Что собой представляет данная услуга?

Правильная разводка отопления в частном доме крайне важна, ведь если сама система будет смонтирована с ошибками, даже самое качественное отопительное оборудование не окажется эффективным. Сама услуга представляет собой совокупность работ, связанных с монтажом отопительных трубопроводов и радиаторов.

Основные схемы разводки

Существуют разнообразные схемы разводки отопления в частном доме, выбор конкретного варианта в каждом случае зависит от индивидуальных особенностей дома, а также от требований к отопительной сети в нем. При этом важно подобрать оптимальную технологию, чтобы добиться наибольшей отдачи оборудования, следовательно, получить максимальную экономичность. Вот только некоторые распространенные виды схем:

  • лучевая разводка системы отопления – принцип заключается в создании нескольких отдельных контуров, подключаемых к одному котлу; это часто безальтернативный вариант при отоплении зданий довольно большой площади при условии, что необходимо использовать минимум отопительного оборудования;
  • горизонтальная разводка системы отопления – классический вариант для частных одноэтажных домов – трубы, соединяющие батареи прокладываются по контуру здания, охватывая практически весь его периметр; это отличная экономически обоснованная схема, но подходит только для частных домов обычных размеров;
  • схема разводки отопления частного дома 2 этажа – фактически это создание двух систем горизонтальной разводки на этажах, соединяемых между собой перемычками; работает такая сеть только с применением циркуляционного насоса достаточной мощности.

Это только несколько наиболее распространенных вариантов, но при необходимости нашими специалистами может быть применена и другая по типу разводка радиаторов отопления в зависимости от особенностей проекта дома.

Одно- и двухтрубная разводка отопления

Помимо прочего схема разводки отопления частного дома может быть одно- или двухтрубной. Каждая из систем имеет свои преимущества и недостатки, из-за чего выбор определенного типа также индивидуален для каждого объекта. Причем выбирать желательно не самостоятельно, а довериться мнению специалистов.

В частности, однотрубная система отопления с нижней разводкой схема которой на данный момент является наиболее распространенной, представляет собой систему, в которой теплоноситель циркулирует по единственной трубе.

К ней подключаются батареи, от каждой из которых к трубопроводу отходит два патрубка – впускной и выпускной. Главное достоинство, которым обладает такая разводка системы отопления – минимальные расходы на материалы и экономия на монтаже. Однако существует и недостаток – каждая следующая батарея нагревается чуть хуже, поэтому такая система не является оптимальным вариантом для больших домов.

Для больших зданий лучшим вариантом станет схема двухтрубной системы отопления с нижней разводкой.

  • 1. стояк
  • 3. регулирующий кран
  • 5 -регулирующая арматура
  • 2. нагревательные приборы
  • 4. выпуск воздуха
  • 6. обратная магистраль.

В ней горячий теплоноситель подается к батареям по одной трубе, а охлажденная жидкость возвращается к котлу по другой. Это гарантирует минимизацию перепада температур между первым и последним радиатором, что позволяет создавать отопительные сети довольно большой протяженности. Правда, отопление двухтрубное с нижней разводкой будет стоить чуть дороже из-за большего количества расходуемых материалов и увеличенного объема работ.

Почему нужно обращаться к специалистам?

Многие заказчики изначально обращаются к профессионалам только для того, чтобы расспросить, как сделать разводку отопления в частном доме, но рассчитывают выполнить работы своими силами. Это не верный подход, поскольку он чреват неприятным сюрпризами в итоге. Чтобы создать правильно работающую систему, необходимо обладать немалыми знаниями и успешным опытом. Нужно знать, как защитить систему от гидроударов, как рассчитать мощность циркуляционного насоса или обойтись без него. Поэтому даже если вы позвоните мастеру, и он посоветует оптимальный для вашего объекта тип разводки системы отопления, это не гарантирует итоговый успех.

Самым разумным решением станет приглашение специалистов на выполнение всего комплекса работ, от начала и до конца. И если вы обратитесь в нашу компанию, такие услуги не обойдутся вам дорого. Но зато вы будете уверены, что разводка труб отопления в частном доме будет выполнена на 100% правильно и надежно.

Схема отопления двухэтажного дома - разновидности применяемых технологий

Самой большой популярностью пользуется система отопления дома, основанная на циркуляции нагретой воды.

Котлы, нагревающие воду, в свою очередь, могут работать на различном топливе, выбор которого полностью зависит от требований заказчика.

Система воздушного отопления устанавливается реже, и эффективность такой системы значительно уступает другим отопительным системам.

Электрическую систему отопления можно отнести к относительно новым разработкам, помещение, при этом, может быть отоплено без конкретного теплоносителя, а электрическая энергия в различных системах преобразуется в тепловую.

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

  • принудительная вентиляции
  • гравитационная
Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

  1. Отопительный котел
  2. Подающий (главный) стояк
  3. Система разводящих трубопроводов
  4. Прямой и обратный стояк
  5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

Имея больший показатель плотности, холодная вода со временем вытесняет горячую вверх, за счет чего осуществляется постоянный прогрев дома.

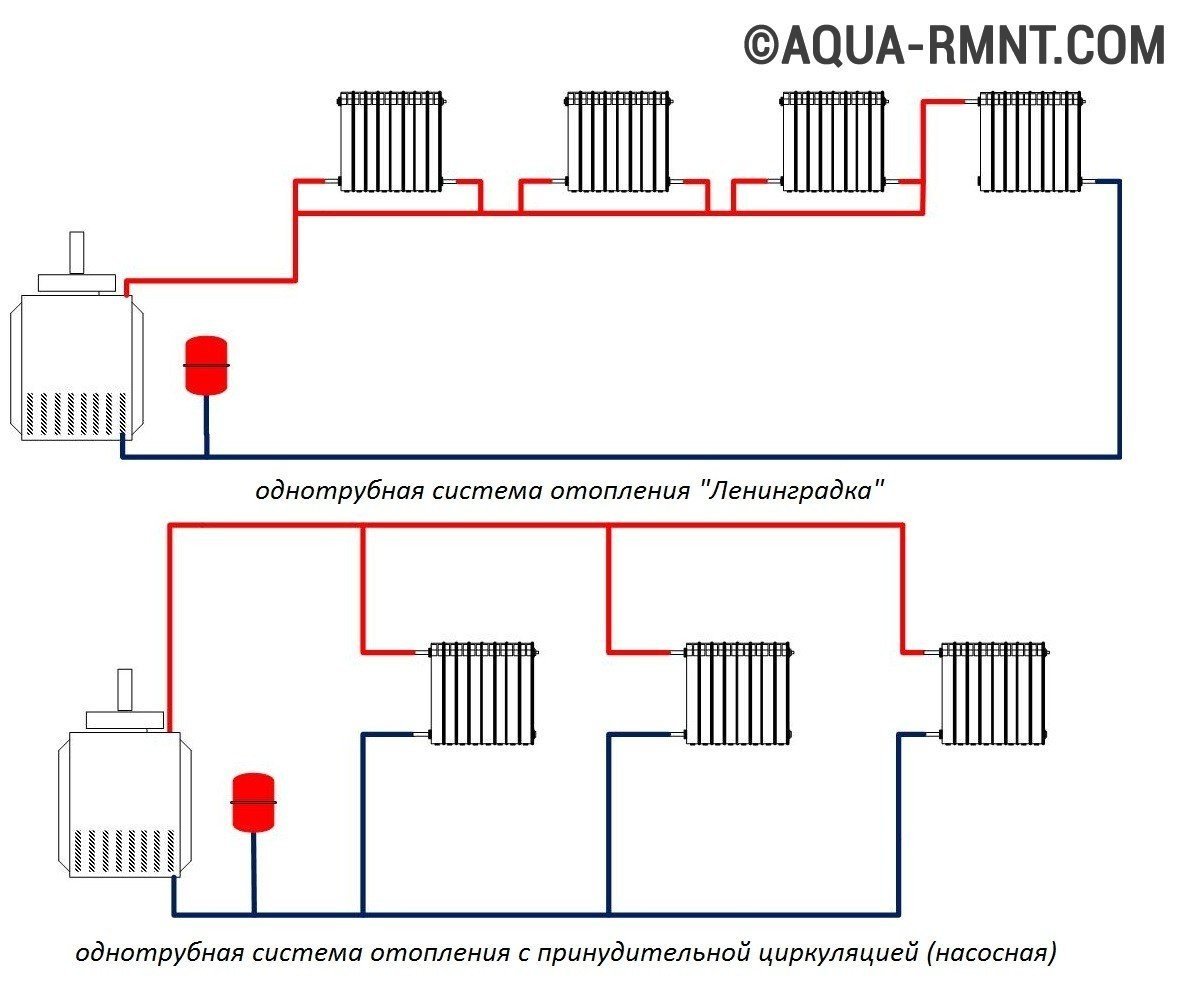

Однотрубная схема отопления

Сегодня однотрубная система отопления частного дома применяется, в основном, в нежилых помещениях, и там она себя полностью оправдывает.

И не смотря на всю простоту конструкции и на то, что сегодня существует множество лучших решений, однотрубная система имеет ряд определенных преимуществ.

  • Во-первых, данная система, за счет обновлений в конструкции и качестве материалов, достаточно широко применяется в современном строительстве, особенно в частном секторе. Если помещения небольшие, то система прекрасно подходит для отопления, а возможность скрыть выступающие трубы стала возможна, как никогда раньше.
  • Во-вторых, огромным плюсом выступает экономия на материалах. Подводы к радиаторам и батареям отопления, а также все расходные части, такие как соединительные трубы и различные перемычки стоят существенно дешевле всех остальных вариантов, а простота монтажа позволяет в скором времени решить вопрос с отопительной системой. Удобно также и то, что протянуть систему на два этажа не является сложной задачей, скорее наоборот, это намного проще чем установка отопительной системы под полом.
  • В-третьих, огромное количество материалов и решений на выбор. Такая система без труда впишется в любой интерьер и даже его несколько дополнит.
  • В-четвертых, уже создано огромное количество решений, позволяющих регулировать подачу тепла в дом.

Двухконтурное отопление (двухтрубное) частного дома: схема, разводка

Существует множество вариантов реализации системы отопления в частном доме. Не имеет значения, рассматриваем мы конструкцию одноэтажного, двухэтажного или многоэтажных зданий, в любом случае мы сможет подобрать идеальное решение, обеспечивающее наши потребности.

Простейший котел для двухконтурного отопления

В этой статье мы расскажем вам про двухконтурное отопление, о том, как такое решение работает и как сделать расчет и монтаж водяного двухконтурного отопления своими руками.

Содержание

Особенности и нюансы

В начале следует разобраться в том, что же представляет собой двухконтурная система отопления, и чем она отличается от одноконтурной.

Как мы уже отметили выше, способов организовать обогрев одноэтажного или двухэтажного дома есть довольно много. Каждый вариант предполагает свои преимущества и недостатки.

Система обогрева может быть однотрубной или двухтрубной (для многоэтажного дома предпочтителен второй вариант, а для одноэтажного или двухэтажного — первый), она может быть прямоточной или форсированной.

С разводкой тоже есть нюансы, так как трубопроводы отопления с горизонтальной разводкой и трубопроводы отопления с вертикальной разводкой серьезно отличаются друг от друга. Однако самые серьезные отличия касаются одно и двухконтурных трубопроводов.

Схема двухтрубной системы отопления предполагает, что единственный в доме котел работает сразу на два направления.

Первое — обогрев дома с помощью водяного носителя, который гоняют по трубам. Второе – обеспечение работоспособности систем горячего водоснабжения.

Бойлерная с котлом двухконтурного отопления

В таком случае котел и вся отопительная схема является своего рода кластером, обеспечивающим здание теплом от начала и до конца.

Расчет показывает, что хороший двухконтурный обогреватель способен сэкономить вам немало средств. Его также гораздо проще контролировать, так как все агрегаты находятся в одном месте и, как часто бывает, управляются с одной единственной панели.

Двухтрубная система отопления частного дома предполагает, что комнаты полностью обеспечены трубной разводкой.

Одна ветка занимается постоянным прогоном теплого носителя по трубам и радиатором внутри одноэтажного или двухэтажного дома, вторая обеспечивает сантехнические потребности, подавая горячую воду тогда, когда это необходимо.

Обе ветки направлены в котел либо бойлер, что впрочем, накладывает некоторые ограничения. Так, большинство котлов с нижней или верхней разводкой, способны прогревать только определенное количество жидкости. Следовательно, они не в состоянии выполнять две задачи с одинаковой эффективностью.

Если обогревателю нужно быстро прогреть воду для горячего водоснабжения, то эта операция ставится в приоритет, в ущерб нагреву носителя для труб отопления, что надо учитывать.

к меню ↑

Преимущества и недостатки

Становится, очевидно, что подобные решения – хоть и эффективны, но довольно неоднозначны. Для того чтобы понять, действительно ли вам подойдет именно этот вариант, нужен четкий расчет (причем расчет как экономический, так и гидравлический), а также понимание всех плюсов и минусов данного подхода.

Еще один пример бойлерной с двухконтурным котлом

Рассмотри основные плюсы и минусы, которые предоставляет нам двухконтурная система отопления частного дома. В качестве примера будем брать стандартные трубные разводки для одноэтажного или двухэтажного дома.

Расчет для них совершать куда проще, равно как и оценить основные плюсы и минусы. К тому же, именно оборудованием отопления одноэтажного или двухэтажного дома занимается большинство людей. Дома от трех этажей и выше – скорее исключение, следовательно, к их рабочим объемам нужен несколько иной подход.

Основные плюсы:

  • Один агрегат полностью обеспечивает здание теплой водой.
  • Схема настолько универсальна, что подходит для обеспечения как одноэтажного, так и многоэтажных зданий (хоть и с некоторыми отличиями).
  • Система замыкается в единственном месте, ее проще контролировать и обслуживать.
  • Эффективность обогрева для одноэтажного или двухэтажного дома вполне достаточна.
  • Меньшее количество оборудования – меньше денежных затрат.
  • При всем своем разнообразии двухконтурные решения не ограничивают вас в выборе схемы нижней или верхней разводки. Любой вариант будет работать.
  • При желании всю работу можно сделать своими руками.

Основные недостатки:

  • Для качественной организации трубопроводов необходим точный расчет тепловых потоков, гидравлический расчет, расчет спецификации трубопровода (сюда входит диаметр труб, диаметр входов, мощность и модель котла и т.д.). Расчет, к сожалению, своими руками человек в сантехнике несведущий выполнить качественно не в состоянии.
  • Котел может одновременно и эффективно греть всего один контур. На практике, приоритет отдается горячему водоснабжению.
  • Для монтажа отопительных приборов и узлов разводки необходимо выделить отдельную комнату.
  • Поломка котла или бойлера фактически приводит к остановке всей схемы отопления и горячего водоснабжения.

Стоит отметить, что далеко не все минусы здесь так страшны, как кажутся на первый взгляд. Так, проблема с невозможностью прогрева одновременно воды для водоснабжения и отопления вскрывается только при больших объемах.

И даже если котлу вдруг придется 2-3 часа подряд нагревать воду исключительно для труб водоснабжения, что бывает редко, температура в комнатах максимум опустится на 1-2 градуса.

к меню ↑

Схема разводки двухконтурной системы отопления

Основные особенности схемы разводки мы уже рассмотрели. Она представляет собой двухтрубную схему, где одна труба отведена на отопление, а вторая на горячее водоснабжение.

Схема двухконтурного отопления

Обе трубы в итоге подведены к котельной с единственным мощным котлом. Как правило, вода в нем проходят через одну камеру, где и происходит нагрев. В продвинутых моделях организовано что-то похожее на параллельный обогрев, когда остаточное тепло от первичного прогрева отдается в другую камеру, для поддержания температуры второстепенного потока.

Что касается конкретной схемы разводки, то тут у вас есть множество опций. Каждый контур – это фактически отдельный трубопровод, следовательно, его можно модифицировать так, как того требует ситуация.

Для одноэтажного или двухэтажного дома разводка бывает:

  • Горизонтальная;
  • Вертикальная.

Двухтрубная горизонтальная система отопления, предполагает, что мы прокладываем трубы в горизонтальной плоскости. Труба отопления или водоснабжения проходится по всем помещениям, подключаясь к каждому радиатору или выходному узлу, а в конце замыкается на котле либо смесительном узле.

Диаметр труб при этом должен быть достаточным, чтобы без проблем транспортировать большие количества носителя по горизонтальной плоскости.

Возможно, понадобится подключить несколько циркуляционных насосов, особенно если гидравлический расчет показывает, что вода без них будет застаиваться или диаметр труб слишком мал, что спровоцирует дополнительное трение.

Горизонтальная схема идеально подходит для одноэтажных зданий с крупной площадью.

Узел труб отопления с циркуляционном насосом

Она в свою очередь может быть оборудована нижней или верхней схемой подключения. При нижней схеме труба идет по самому низу, под радиаторами, подключаясь к ним в нижней части.

Верхняя схема подключения предусматривает соединение радиаторов не по нижней, а по верхней линии, что удобнее, так как тогда тепловой носитель перемещается естественным путем.

Вертикальная разводка характерна для двухэтажного или многоэтажного дома. Она предусматривает несколько иной подход. Вертикальная схема трубопроводов встречается в большинстве многоэтажных зданий. В них на каждый подъезд приходится несколько стояков. Стояк идет от первого этажа до последнего.

Такая вертикальная система подачи воды снизу вверх и является классическим решением. Впрочем, в малоэтажной застройке ею практически не пользуются по очевидным причинам.

к меню ↑

Схемы двухконтурной системы отопления (видео)

к меню ↑

Устройство своими руками

Осталось рассмотреть, как осуществляется монтаж двухтрубной системы отопления.

Этапы работы:

  1. Выбираем схему разводки, подбираем характеристики труб, их диаметр, выбираем отопительный агрегат.
  2. Осуществляем расчеты, убеждаемся, что решение жизнеспособно и эффективно.
  3. Закупаем материалы.
  4. Прокладываем трубы отопления.
  5. Прокладываем трубы водоснабжения.
  6. Подготавливаем бойлерную.
  7. Монтируем отопительные приборы, смесительные узлы, подключаем все оборудование к единому центру.
  8. При необходимости повышаем давление в трубах с помощью циркуляционных насосов Dab (справедливо для трубопроводов протяжностью от 100 метров).
  9. Тестируем систему.

Как видите, процесс это сложный и запутанный. От вас потребуется наличие огромного количества знаний и умений.

Самый серьезный этап — расчет оборудования. Нужно подобрать диаметр каждой трубы, убедиться, что диаметр достаточен для прогона нужного количества жидкости за единицу времени, что диаметр труб отвечает диаметр входа на контуре котла.

Провести гидравлический расчет, дабы избежать возможных прорывов из-за перепадов давления в системе Только после этого можно приступать к работе и поэтапно монтировать все необходимое оборудование.

Портал об отоплении » Водяное отопление

варианты устройства воды в системах

Наверное, нет такого горожанина, который не мечтал бы жить в своем доме. Тишина, природа, чистый воздух – все это несомненные плюсы загородной недвижимости. Но помимо радостей жизни, хозяинй частного дома нужно о многом заботиться, в том числе об устройстве автономного отопления в частном доме и покупке правильного оборудования для отопления в доме.

Почему так важна качественная и продуманная разводка отопления в частном доме? Потому что она обеспечивает быстрый и равномерный прогрев всех помещений, а это, в свою очередь, означает экономию. Намного легче контролировать расход топлива, если он производится не наобум, а в соответствии с погодой и площадью дома.

Существует несколько схем разводки отопления дома, которые отличаются по нескольким признакам:

  • по типу циркуляции теплоносителя (естественный или принудительный)
  • по способу разводки труб (двухтрубная, однотрубная разводка, лучевая или «ленинградская» система).

Каждая схема разводки отопления дома имеет свои преимущества и недостатки, вернее говоря – особенности, которые следует учитывать при проектировании системы отопления частного дома.

Какие бывают системы отопления частного дома?

Есть всего два варианта устройства воды в системах отопления, представляющих собой замкнутый контур, по которому движется теплоноситель: естественный и принудительный. Рассмотрим, как это бывает: вода нагревается от отопительного котла и движется к батареям – эта часть контура имеет название прямой ход или ток. В батареях вода отдает тепло, остывает и движется обратно по направлению к котлу – это обратный ход (ток). Для того чтобы вода циркулировала по контуру быстрее, можно применять циркуляционные насосы, которые врезают в трубопровод. Иногда сами отопительные котлы имеют в комплекте такие насосы.

При естественной циркуляции теплоносителя, он движется в системе сам по себе «самотеком», что происходит за счет изменения плотности воды. Так как горячая вода имеет меньшую плотность, нежели холодная, она вытесняется остывшим теплоносителем, идущим по обратному ходу. Получается, что, будучи вытеснена холодной водой, горячая устремляется по стояку, чтобы потом разойтись по магистралям, проложенным с небольшим градусом наклона (примерно 3-5 градусов). Собственно, в наклоне и заключен секрет движения жидкости самотеком.

Естественная система циркуляции теплоносителя очень простая и наиболее легко реализуемая на практике. Никаких дополнительных коммуникация для нее не требуется, но и обогреть она сможет только небольшую площадь, потому что, если отопительный контур будет превышать 30 метров, естественная циркуляция нарушится. Кроме того, естественная система отопления требует монтажа труб большого диаметра и не может обеспечить в системе высокого давления.

Система отопления частного дома с принудительной циркуляцией теплоносителя. Если в доме устроена отопительная система с принудительной циркуляцией воды, то значит, что в ней обязательно есть циркуляционный насос. Именно он в ускоренном темпе двигает горячую воду к батареям, а остывшую – к нагревательному котлу. Принципиальный момент здесь – разность давлений, которая возникает между обратным и прямым током контура, поэтому и не требуется делать уклон горизонтальной магистрали.

Отопительная система с принудительной циркуляцией хороша во всем, кроме одного – она энергозависима. Поэтому на случай перебоев электричества владельцы частных домов имеют резервные электрические генераторы, чтобы не остаться в одночасье без света и тепла.

Но зато, устроив систему отопления частного дома с принудительной циркуляцией, можно обогреть любую площадь – достаточно выбрать мощный насос и позаботиться о том, чтобы не было перебоев с электроэнергией.

Стандартные схемы разводки отопления дома: однотрубная система и все-все-все

Начнем рассмотрение разныхсхем разводки отопления дома со схемы однотрубной разводки. Главный ее признак – последовательное движение горячей воды по всем радиаторам с постепенным отдаванием части тепловой энергии. Для устройства однотрубной системы требуется минимум расходных материалов, поэтому она по праву считается самой экономичной. Если для устройства системы отопления частного дома выделен минимум средств, то однотрубная разводка станет наилучшим вариантом.

У нее есть и ряд недостатков: однотрубная система с верхней разводкой отопления в частном доме не дает возможности регулировать теплоотдачу для каждой конкретной батареи. Мало того, по мере удаления батареи от нагревательного котла, она получает меньше тепловой энергии, ибо теплоноситель доходит до нее уже остывшим.

Для решения проблем однотрубной системы была придумана так называемая «Ленинградская» схема разводки отопления дома. В отличие от всех остальных схем разводки отопления в частном доме, в ней используется только одна труба – подающая. Принципиальная схема работы «Ленинградки» заключается в том, что на каждую батарею устанавливают запорный кран, а заодно монтируют обходную трубу «байпас», по которой теплоноситель может циркулировать в обход конкретного радиатора. Это позволяет решить проблему регулировки уровня теплоотдачи в отдельных радиаторах.

Особенности двухтрубной системы отопления частного дома. Основным отличием двухтрубной отопительной системы является отдельное подключение каждой батареи к прямому и обратному контуру. К сожалению, при таком варианте устройства воды в системах труб требуется в два раза больше, чем при однотрубной отопительной системе. Зато есть существенный плюс: двухтрубная система отопления позволяет регулировать теплоотдачу каждой отдельной батареи, что дает возможность менять температуру воздуха в разных помещениях.

При организации двухтрубной системы отопления применяют как верхнюю, так и нижнюю схему разводки отопления дома. Стоит рассмотреть каждую из них отдельно, потому что различия в данном случае существенны.

Итак, вертикальная нижняя схема разводки отопления дома выглядит следующим образом: главная магистраль трубопровода прокладывается от нагревательного котла по подвалу или полу первого этажа. Стояки, которые обеспечивают движение теплоносителя от котла до батарей, отходят от трубопровода вверх. Каждая батарея подсоединена к трубопроводу не только стояками, но и трубами обратного тока, по которым отработавший теплоноситель попадает обратно в котел для следующего цикла нагревания. Проектирую нижнюю разводку отопления в частном доме, обязательно учитывают тот факт, что она нуждается в постоянном выведении воздуха из трубопровода. Данная проблема решается при помощи установки расширительного бака и воздушной трубы, а также монтаже кранов Маевского на каждом радиаторе верхнего уровня.

В вертикальной верхней разводке отопления в частном доме магистральный трубопровод подает горячий теплоноситель на чердак или под потолок верхнего этажа. И оттуда он спускается по стоякам к каждой батарее, чтобы, отдав тепло, подняться по трубопроводу в котел. Точно так же, как и нижняя, верхняя схема разводки отопления в частном доме нуждается в отводе воздуха, то есть в установке расширительного котла. Но верхняя система отопления частного дома создает гораздо большее давление, поэтому считается предпочтительной по сравнению с нижней.

Перейдем к трем основным типам горизонтальной системы отопления частного дома. Горизонтальная двухтрубная система отопления с принудительной циркуляцией воды очень популярна при устройстве отопления в частном доме.

1. Тупиковая схема. Принцип тупиковой системы отопления частного дома заключается в создании двух трубопроводов, прямого и обратного. Вообще ее можно устроить с любым вариантом устройства воды в системе, хоть естественным, хоть принудительным, но естественный вариант устройства воды в системе подойдет для отопления одно или двухэтажного дома. В многоэтажных домах можно устроить только вариант принудительной циркуляции.

Преимуществом тупиковой схемы является ее экономичность в плане расхода труб, а недостаток – в том, что самый дальний от котла радиатор будет самым холодным. Тупиковую систему отопления в частном доме трудно регулировать, и это правда.

2. Система отопления в частном доме с попутным продвижением воды. В этой системе циркуляционные контуры равны, теплоноситель отдает тепло равномерно, радиаторы прогреваются ровно. В целом система получается очень сбалансированной и позволяет себя регулировать. Но труб на нее требуется в два раза больше, чем на тупиковую, и их большое количество может не понравиться владельцам дома.

3. Лучевая схема. Еще она называется схема с коллекторным распределением – в ней каждый отдельный радиатор имеет собственное подключение к центральному коллектору. Лучевая схема идеально подходит для больших домов, или домов, в которых много комнат, так как позволяет успешно регулировать равномерный нагрев всех помещений. К достоинствам коллекторного распределение относится то, что эффективность отопительной системы существенно возрастает, повышается качество теплопередачи и снижаются потери. Для многих важным фактором является то, что трубы укладывают в бетонную стяжку пола, что делает их невидимыми и не портит интерьер. А к недостаткам относят большой расход труб и необходимость установки коллектора на каждом этаже здания, что существенно удорожает систему. Однако в последнее время лучевая схема приобретает все большую популярность среди владельцев загородных домов.

Таким образом, можно сделать вывод, что каждая схема разводки имеет свои особенности и ограничения. Нет идеальной схемы, есть та, которая лучше всего подходит данному проекту: это касается всего, начиная от количества использованных материалов и заканчивая площадью дома. Для того, чтобы выбрать наилучшую схему отопления для своего дома, нужно обладать хорошим опытом или обратиться к специалисту. Не стоит экономить на данном этапе, потому что хорошо спроектированная система отопления будет радовать вас многие годы.

Звоните:
8-800-333-57-79

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.

Russell Bailey, P.E.

Нью-Йорк

"Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова . Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по твоей роте

имя другим на работе "

Roy Pfleiderer, P.E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

с подробной информацией о Канзасе

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал ".

Jesus Sierra, P.E.

Калифорния

"Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв на курсе

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия ".

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курса."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

- «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

.

организация.

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

и онлайн-формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

.

обзор текстового материала. Я

также понравился просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.

испытание потребовало исследований в

документ но ответы были

в наличии. "

Гарольд Катлер, П.Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

приходится путешествовать "

Деннис Мейер, P.E.

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где

получить мои кредиты от.

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории.

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% "

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

сертификация. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценено! "

Джефф Ханслик, P.E.

Оклахома

"CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материалы были краткими, а

хорошо организовано.

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока -

.

хороший справочный материал

для деревянного дизайна.

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую ."

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими.

хорошо подготовлены. "

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор где угодно и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Тщательно

и комплексное.

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ."

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

"Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернись, чтобы пройти викторину.

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях .

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать

успешно завершено

курс."

Ира Бродская, П.Е.

Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а затем вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат . Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея платить за

материал ."

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по

.

много разные технические зоны за пределами

по своей специализации без

приходится путешествовать."

Гектор Герреро, П.Е.

Грузия

Центральные системы кондиционирования воздуха: Справочник по стоимости и типам

В большей степени, чем любая другая технология, кондиционирование воздуха изменило то, как мы живем и работаем, а также то, где мы живем и работаем. Однако совсем недавно, в 1993 году, только 68 процентов домов в Соединенных Штатах имели какое-либо охлаждающее оборудование, либо оконные кондиционеры, либо центральные системы кондиционирования.

Сейчас таким оборудованием оборудовано более 87 процентов домов.Хотя количество оконных кондиционеров в целом сократилось, эти приборы по-прежнему охлаждают значительное количество домов, особенно на северо-востоке, несмотря на то, что они шумные и навязчивые, а также имеют ограниченную эффективность и охлаждающую способность. Не говоря уже о том, что дважды в год приходится их вставлять и убирать.

Ян Уорпол

Для сравнения, центральный кондиционер - это гигантский шаг вперед по удобству, бесшумности и, прежде всего, комфорту.Правильно подобранная и установленная сплит-система с внутренним и наружным оборудованием может поддерживать охлаждение всего дома в самые жаркие дни и делать это намного эффективнее, чем батальон оконных блоков.

Прочтите это руководство, чтобы изучить факторы, влияющие на работу этих систем. Итак, планируете ли вы углубить оконные кондиционеры и установить систему кондиционирования с нуля или инвестируете в модернизацию системы отопления, вентиляции и кондиционирования воздуха, вы найдете множество полезной информации, которая поможет вам принять правильные решения.

Центральное кондиционирование воздуха: общие вопросы для рассмотрения

Кто устанавливает?

Вам нужен профессионал, знакомый с этими сложными системами. Получите предложения по крайней мере от трех местных подрядчиков HVAC с хорошей репутацией и звездными онлайн-отзывами. Выбранная вами компания вполне могла бы обслуживать вашу систему долгие годы.

Принадлежность к Подрядчикам по кондиционированию воздуха Америки является плюсом; сертификат ACCA в области проектирования систем отопления, вентиляции и кондиционирования воздуха в жилых помещениях еще лучше.Также убедитесь, что вы довольны оборудованием, которое продает подрядчик; большинство из них связаны с конкретными производителями.

Сколько это стоит?

Многие переменные влияют на цену системы, включая местный климат, существующую изоляцию, затраты на рабочую силу, размер и эффективность оборудования. Вот приблизительная оценка стоимости модернизации 3-тонной жилой системы в Де-Мойне, штат Айова, до системы с сертификатом Energy Star и рейтингом эффективности SEER 16: 5000 долларов, включая установку.

Как долго это длится?

Срок гарантии на стандартное оборудование составляет 10 лет. При правильном обслуживании эти системы должны проработать около 15 лет, прежде чем потребуется их замена.

Когда пора заменять?

Если системе около 15 лет, когда выходит из строя дорогой компонент, такой как змеевик испарителя или компрессор, вероятно, пришло время для нового оборудования внутри и снаружи. Замена одного, но не другого, скорее всего, снизит производительность системы.

Как работает центральное кондиционирование?

Воздуховоды

Иллюстрация Яна Ворпола

Проще говоря, сплит-системы охлаждения отводят тепло из дома с помощью хладагента, циркулирующего между конденсатором и устройством обработки воздуха

Приточные воздуховоды распределяют холодный воздух от кондиционера в комнаты в доме.Возвратные воздуховоды возвращают теплый воздух в воздухообрабатывающий агрегат для фильтрации и охлаждения. При правильном размере воздуховоды равномерно и бесшумно доставляют кондиционированный воздух по всему дому.

Регистр

Иллюстрация Яна Ворпола

В каждой комнате необходимы как минимум две из этих решеток: одна соединена с приточным воздуховодом, а другая - с возвратной. В идеале регистры подачи должны располагаться на потолке или рядом с ним, а регистры возврата должны располагаться рядом с полом или на полу.

Кондиционер

Иллюстрация Яна Ворпола

Это внутреннее оборудование имеет расширительный клапан, который превращает хладагент в холодную жидкость, протекающую через змеевики испарителя. Воздуходувка проталкивает воздух по змеевикам, которые нагревают хладагент, превращая его в газ, который возвращается в конденсатор.

Конденсатор

Иллюстрация Яна Ворпола

Это наружное оборудование забирает теплый газообразный хладагент из дома, нагнетает его с помощью компрессора и конденсирует обратно в жидкость, когда вентилятор охлаждает змеевики.

Повышение эффективности и комфорта

Последние достижения в технологии компрессоров и электродвигателей нагнетателя позволили добиться беспрецедентного повышения комфорта во всем доме.

Двигатель с электронной коммутацией

Воздуходувка с двигателем с электронной коммутацией (ЕСМ) постепенно набирает скорость, снижая нагрузку на двигатель и потребляя меньше энергии. В зонированных системах он регулирует обратный поток воздуха, чтобы не беспокоиться о замерзании змеевиков или накоплении статического давления в воздуховодах.В сочетании с компрессором с инверторным управлением (см. Ниже) он помогает сгладить колебания температуры и снизить влажность.

Компрессор с инверторным управлением

Не так давно все компрессоры переменного тока работали на одной скорости, независимо от того, сколько охлаждения требовалось. Результат: высокие эксплуатационные расходы, большие перепады температур и влажный воздух в помещении из-за плохого удаления влаги.

Двухскоростные компрессоры справились лучше, но настоящий прорыв в производительности произошел с появлением компрессора с инверторным управлением, который меняет свою скорость, чтобы удовлетворить меняющийся спрос на охлаждение.Температура остается ближе к настройке термостата, и система выжимает из воздуха больше влажности.

Определите размер вашей системы кондиционирования воздуха

«Остерегайтесь установщиков, которые определяют охлаждающую способность вашей новой системы на основе практического правила или« того, что у вас было раньше ». Они должны выполнить ручной расчет нагрузки J, который определяет размер системы в зависимости от местного климата, ориентация окна и уровни изоляции среди других факторов. Без Manual J вы могли бы получить более крупную и более дорогую систему, чем вам нужно, дорогостоящую в эксплуатации, которая так часто включается и выключается, что не может снизить влажность до комфортного уровня.” - Ричард Третви, TOH HVAC эксперт

Тепловой насос: холод + тепло

Иллюстрация Яна Ворпола

Несмотря на свое название, тепловой насос может не только охлаждать дома, но и нагревать их. Оборудование выглядит как прямая система переменного тока и работает так же летом. Зимой поток хладагента меняет направление и уносит тепло в помещение. Тепловые насосы лучше всего подходят для климата с жарким летом и холодной (не холодной) зимой.Высокоэффективные, они могут значительно сократить годовые затраты на отопление и охлаждение.

Условия для кондиционирования воздуха, которые нужно знать

SEER

Сезонный коэффициент энергоэффективности показывает, насколько хорошо система преобразует электроэнергию (ватты) в охлаждение (BTUS) в течение типичного сезона охлаждения. Чем выше число, тем выше эффективность. Теперь единицы, проданные в северных штатах, имеют минимум 13 SEER; в южных штатах - 14. В настоящее время наибольшее количество SEER для сплит-системы составляет 26 человек.

EER

Коэффициент энергоэффективности - это количество охлаждения, которое система обеспечивает на каждый ватт, за вычетом сезонного усреднения. В жарком и сухом климате 12,2 - это минимальный EER для блоков 3,5 тонны или меньше.

Energy Star

Обозначает оборудование с рейтингом SEER 15 или выше. Это обозначение часто требуется для того, чтобы система имела право на получение налоговых льгот и скидок на коммунальные услуги.

тонн

Измеряет охлаждающую способность системы: количество британских тепловых единиц, удаляемых за час (12 000), чтобы предотвратить таяние тонны льда за день.Большинство жилых домов рассчитаны на 3 тонны.

MERV

Отчет о минимальной эффективности оценивает, насколько эффективно фильтр улавливает пыль, микробы и запахи. Чем выше число, тем больше частиц в воздухе может удалить фильтр.

Зонированные системы кондиционирования воздуха

Фото Hero Images / Getty Images

Зональные системы направляют холодный воздух в отдельные комнаты и этажи, обеспечивая больший комфорт и эффективность, чем может обеспечить однозонная система.

В большинстве домов один термостат регулирует температуру повсюду в доме. Но такие однозонные системы, как их еще называют, не могут среагировать, если в удаленных комнатах жарко, до холода или нет людей. Эти проблемы можно исправить, создав отдельные зоны, в которых дополнительные термостаты работают с механическими заслонками, направляя воздух туда, где он больше всего необходим.

Правильно выполненное зонирование обеспечивает непревзойденный комфорт для каждой комнаты и может снизить счета за электроэнергию на целых 30 процентов.Если сделать это неправильно, это может привести к свисту регистров, замерзанию змеевиков испарителя, сокращению срока службы оборудования и увеличению потребления электроэнергии. Использование специального оборудования, подобного приведенному ниже, помогает избежать этих проблем.

Заслонка в воздуховоде

По команде термостата мотор открывает и закрывает металлическую заслонку - полностью или частично - для контроля количества воздуха, поступающего в зону. Центральный концентратор контролирует воздушный поток по всей системе, чтобы предотвратить накопление статического давления.

ПЕРВАЯ ЗОНА

Модернизация в номере

Этот регистр с батарейным питанием открывается и закрывается в ответ на датчики смартфона, которые устанавливают температуру в каждой комнате. Датчики и регистры работают вместе, чтобы поддерживать оптимальный воздушный поток в системе.

Ecovent

Лучшие умные термостаты

Эти небольшие модули управления играют решающую роль в обеспечении наилучшей работы оборудования HVAC.

(Не так) Смарт

Программируемые термостаты автоматически повышают или понижают температуру в заданное время.При понижении температуры на 10 градусов в течение 8 часов можно сэкономить до 10 процентов. Подходит для семей с предсказуемым расписанием, но многие люди все равно не утруждают себя его программированием.

Показано: Focuspro 6000, $ 49

Смарт

Благодаря датчикам присутствия и функциям геозон, которые обнаруживают наши приходы и уходы, эти устройства автоматически сбрасывают температуру, экономя до 15 процентов при охлаждении. Они доступны для смартфонов, поэтому вы можете контролировать и настраивать их удаленно.

Показано: Nest 3-го поколения , $ 249

Ультрасмарт

Они обладают многими функциями интеллектуального термостата, но эти запатентованные устройства также взаимодействуют с оборудованием компании для максимального удаления влаги, качества воздуха и эффективности системы - задач, с которыми обычная интеллектуальная статистика не может справиться. .

Показано: iComfort S30 , от 450 долларов США

Нужны новые воздуховоды?

Фото Мэг Рейнхардт

Добавить кондиционер в дом, в котором уже есть воздуховоды, относительно просто.Но когда вам нужны новые воздуховоды, у вас есть три типа на выбор.

Хорошо: Воздуховод

Эти 10-футовые панели из стекловолокна, обернутые фольгой, вырезаны, сложены и склеены для образования четырехсторонних воздуховодов.

Плюсы: Не требует дополнительной изоляции. Легкая и не прогибается. Тихий.

Минусы: Требуется внутренняя подкладка для предотвращения отсоединения кусочков стекловолокна во время чистки или разрушения связующих. Даже в этом случае лайнеры улавливают пыль и пропускают микробы и влагу в стекловолокно.Стоит больше, чем гибкий воздуховод, меньше, чем листовой металл.

Лучше: Flex Duct

Эта большая версия воздуховода сушилки имеет виниловую оболочку, поддерживаемую спиральной проволокой. Доступен в длине 25 футов.

Плюсы: Легко сгибается. Поставляется с изоляцией до R-8. Единственные стыки находятся на концах, поэтому установка выполняется быстро. Соединения выполняются с помощью хомутов и герметика для каналов. Недорого.

Минусы: Легко изгибается и провисает, блокируя воздушный поток при неправильной установке.Гребни, образованные проволокой, замедляют и мешают потоку воздуха. Запуски должны быть ограничены до 10 футов или меньше.

Лучшее: листовой металл

Оцинкованная сталь, согнутая и скрепленная до окончательной формы, является золотым стандартом воздуховодов. Поставляется длиной 5 футов.

Плюсы: Гладкие жесткие стенки не прогибаются и не мешают воздушному потоку. Прослужит, пока стоит дом. Легко очистить.

Минусы: Хороший монтаж зависит от квалифицированных мастеров по обработке листового металла, которых не хватает.Все участки должны быть обернуты изоляцией, чтобы свести к минимуму конденсацию и приток тепла. Дорого.

Проблемы при установке

Протекающие воздуховоды или расположенные в неправильном месте лишают вас комфорта, чистого воздуха и оптимальной производительности системы.

В среднем дом теряет 25 процентов кондиционированного воздуха из-за утечек в воздуховодах. Сделайте следующие шаги, чтобы избавиться от них.

Испытание под давлением

Наймите специалиста по ОВК, чтобы он подключил к вашим воздуховодам вентилятор для контроля давления.Воздуходувка также может помочь определить место утечки.

Уплотнение

Нанесите толстый слой мастики на стык (слева) и закрепите его лентой из стекловолоконной сетки. Бутиловая лента с фольгой - менее беспорядочный вариант. (Несмотря на название, клейкую ленту нельзя использовать на воздуховодах.) Для устранения труднодоступных утечек существует Aeroseal. При этой обработке в воздуховоды вдувается полимерный аэрозоль; полимер собирается вокруг небольших щелей и отверстий, забивая их.

Повторить тест

Допустима степень утечки 10 процентов.Если выше, вернитесь к шагу 2.

Pro Совет: держите их внутри

«Когда воздуховоды проходят через неизолированный чердак или подползти, весь этот дорогой кондиционированный воздух внутри нагревается, и вероятность скопления конденсата на стенках воздуховода резко возрастает». —Ричард Третуэи

Опции дооснащения

Мини-воздуховоды

Фото iStock

Гибкие трубки диаметром 31⁄2 дюйма легко проходят через отсеки для стоек и балок, обеспечивая подачу воздуха с высокой скоростью через незаметные 2-дюймовые отверстия.Специальный воздухоочиститель, который генерирует этот высокоскоростной воздух, осушает и перемешивает воздух в помещении настолько эффективно, что отпадает необходимость в обратных каналах в каждой комнате; достаточно одного возврата в центре города. Но все же систему можно зонировать.

Система Unico

Бесконтактный

Фото Modernize.com

Нет центрального кондиционера с этими системами (также известными как мини-сплит).Вместо этого хладагент проходит от наружного блока через пучки тонких трубок к внутреннему комнатному блоку, подобному показанному выше. В каждом блоке есть вентилятор, воздушный фильтр, слив конденсата и отдельные элементы управления, поэтому каждая комната становится отдельной зоной. Мини-сплиты могут быть сверхэффективными; у некоторых рейтинг SEER достигает 31.

Митсубиси Электрик

Домашние фильтры переменного тока

Предоставлено (слева направо) Purolator, Honeywell, Trane CleanEffects, Lennox

Неэффективные фильтры мало улавливают, но слишком высокая эффективность может затруднить воздушный поток и вызвать нагрузку на воздуходувку.При обновлении убедитесь, что новый совместим с системой.

1-дюймовый фильтр

Стандартные сетчатые фильтры из стекловолокна задерживают не больше, чем кроликов пыли. Фильтры с гофрированной тканью слева, работают лучше, до MERV 13. Меняйте каждый месяц.

Показано: PAF 11 Purolator

Медиафильтр с глубокими складками

Имея толщину от 4 до 6 дюймов, они имеют рейтинг MERV от 8 до 16. Их большая площадь поверхности позволяет проходить большему количеству воздуха и сокращает частоту замены до одного раза в шесть месяцев.

Показано: FC200E Honeywell

Электронный воздухоочиститель

Они придают частицам электрический заряд, а затем улавливают их на пластине с противоположным зарядом. Просто пылесосьте или мойте тарелку два раза в год. Эти очистители действительно выделяют озон, раздражающее легкие. Ищите те, у которых уровень озона в помещениях ниже установленного FDA 50 частей на миллиард.

Показано: Trane CleanEffects

Фотокаталитический воздухоочиститель

Фильтр с глубокими складками улавливает частицы, а ультрафиолетовый свет, падающий на катализатор из диоксида титана, уничтожает плесень, вирусы и бактерии, нейтрализуя запахи и летучие органические соединения.Заменяйте и фильтр, и лампу один раз в год.

Показано: Lennox PureAir

Служба кондиционирования воздуха

Фото Keller & Keller

Чтобы добиться оптимальной производительности и долговечности переменного тока, технический специалист по HVAC должен проверять следующее один раз в год.

Трубопроводы хладагента

Испытание под давлением покажет, нужно ли добавить еще хладагента. Если это так, значит, есть утечка, которую необходимо сначала закрыть.

Поддон конденсата и слив

Их необходимо очистить и продуть, чтобы предотвратить засорение и утечку.

Конденсатор

Чтобы обеспечить достаточный воздушный поток для охлаждения змеевиков, ребра следует пропылесосить, а кусты или деревья на расстоянии менее 3 футов должны быть подстрижены.

1F79-111_37-6499B.indd

% PDF-1.5 % 38 0 объект >] / Pages 33 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 113 0 объект > поток Библиотека Adobe PDF 9.9FalsePDF / X-1: 2001PDF / X-1a: 20012011-06-09T21: 59: 29 + 08: 002016-06-28T15: 28: 32-05: 002016-06-28T15: 28: 32-05: 00Adobe InDesign CS5 (7.0.3)

  • 1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD06mmn0a / 0bfojsPBJST0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf8ARt + 4JKV6FP8Ao2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpX oU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / AEbfuCSlehT / AKNv3BJSvQp / 0bfuCSlehT / o2 / cE lK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / wBG37gkpHZTTvr / AEbfpHsP3XJK SUfzNf8AVH5ElNPqnT7870vQvdjmsv3Fv5wLfZ / m2Br / AOzHBKSnFuGNVnV4FHUHMvxQN1BfZeX7 PQfL62P3ztadSNZJSUzwOqY + FbXTb1Nt1VdYfa5 / qbbfWLKKbPUtFvt3VO1a4Nlw7lJTr09awcgs FNrX + o / 0htDz7xy0 / o9CPNJTfSUpJSklKSUpJSklKSUpJTy1 / wBTc226y1vV7WB7i4NDHaSZj + eC SmH / ADJz / wDy5u / zHf8ApdJSv + ZOf / 5c3f5jv / S6Sno + m4j8DBqxLLTe6oEG1wgu1J7l3j4pKbKS lJKUkpSSlJKUkpSSmFn06 / 6x / wCpckpVH8zX / VH5ElM0lNbI6bhZVjLbqgbKi412Alr27wA / a9pD huAE6pKad / 1Z6RkOrcatjayyWNPtc2p / q11GQYra / wB21sBJTbPTcI1tqdXvayxtwD3Od + kYQWOJ c4yWloieICSmzxokpdJSklKSUpJSklKSUpJTxOR1mhmRaw9cymFr3DYKAQ2DwD5JKR / tvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8 vsv / ALYCSnb + rWdXl23BnULs7awHbbWGBupEhJTvpKUkpSSmFn06 / wCsf + pckpVH8zX / AFR + RJTN JSklKSU891ToGVn51uXT1izFZZtilkkN2ta3SLm8xPCSmp / zUz // AC / u / wCl / wC9CSlf81M // wAv 7v8Apf8AvQkpX / NTP / 8AL + 7 / AKX / AL0JKV / zUz // AC / u / wCl / wC9CSnX6H027pjba7892e60gtL5 lsA8TY9JTqpKUkpSSnjcjqzWZFrf + crq9r3DZ9ic7bB + jMawkpH + 2G // AD0O / wDYF39ySlfthv8A 89Dv / YF39ySl / wBriJ / 50Og6f0F3b5JKUess0j6zuHj + pO1 / BJS37Yb / APPQ7 / 2Bd / ckpX7Yb / 8A PQ7 / ANgXf3JKdj6uZoy7bmjqx6ntaDsNBo2a8yeZSU7ySlJKUkphZ9Ov + sf + pckpVH8zX / VH5ElM 0lKSUpJTzH / jf9G / 02V / nM / 9JJKV / wCN / wBG / wBNlf5zP / SSSnCfifUhjix2Vmy0kHRvI / 60kpud L + r31V6w + yvByMxzqgHO3bG6HTvUkp0f / G / 6N / psr / OZ / wCkklNzpf1S6b0jMbm41l7rGAgCxzS3 3CPza2pKdtJSklKSU8nf1DIbdY0dawmAOcNrqQS3Xg6JKR / tLI / 8vMD / ALZH9ySl / wBo5P8A5eYP / bI / uSUt + 0cj / wAvMD / tkf3JKV + 0cj / y8wP + 2R / ckpX7SyP / AC8wP + 2R / ckpX7SyP / LzA / 7ZH9yS nV6Bk232WizPx82GghtFYYW68mAkp20lKSUpJTCz6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKUkpr5 + Y zAw7cx7HWNqEljBLjJA0 + 9JThf8APjD / AO4WX / mN / wDJJKct3UPqo5xc7o2QSTJO3uf + uJKbGD9Y eg9Nc5 + D0vJpdYAHFrZkD4vKSm8z67Yj3tYMLKG4gSWNjX + 0kp6NJSklKSUpJTzV3SPrG617q2dL 2FxLd1RLoJ0n9Fykph + x / rL + 50n / ALaP / pJJSv2P9Zv3Olf9tH / 0kkpX7H + sv7nSf + 2j / wCkklK / Y / 1l / c6T / wBtH / 0kkpX7H + sv7nSf + 2j / AOkklK / Y / wBZf3Ok / wDbR / 8ASSSnS6LhdVxLLHdRGGGu aAz7IwtMzru9jUlOskpSSlJKYWfTr / rH / qXJKVR / M1 / ​​1R + RJTNJSklKSU5XWOmdSz7K3YHUh5TWA hzWgncSedHNSU5 // ADd + sP8A5eW / 5p / 9KJKV / wA3frD / AOXlv + af / SiSlf8AN36w / wDl5b / mn / 0o kpX / ADd + sP8A5eW / 5p / 9KJKd7Cpux8SqjItN9rGgPtOhcfHukpOkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSmFn06 / wCsf + pckpVH8zX / AFR + RJS7q2P1e0OjxEpKc7qvVek9G9L7c3b627ZtZu + h tnj + skpof88fq1 / K / wC2ikpX / PH6tfyv + 2ikpX / PH6tfyv8AtopKV / zx + rX8r / topKV / zx + rX8r / ALaKSlf88fq1 / K / 7aKSlf88fq1 / K / wC2ikpX / PH6tfyv + 2ikp1un5OB1PFbmYjAankhpcyD7TtOn ySU0PrR15n1fxMV7cVuXbmZNeHRS6xtLN7w4y6xzXbQA3wSU5HQP8Yn1c6zg / ar6XYVzXFllLmeo AQAZa9jdRr3A + CSnT / 52 / Vf / AEn / AIC7 / wAgkpX / ADt + q / 8ApP8AwF3 / AJBJSv8Anb9V / wDSf + Au / wDIJKV / zt + q / wDpP / AXf + QSU7noU / 6Nv3BJSvQp / wBG37gkpXoU / wCjb9wSUr0Kf9G37gkpXoU / 6Nv3BJTJrWtENAA8BokpjZ9Ov + sf + pckpVH8zX / VH5ElKtf6dbrDENBc4kwABqTwUlNC + 3pGcGnJ + x5IYSG + o5j9pMT9JpjjVJTCrB6De4soxMCxwmQxtbjpE8V + YSUl / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lMB0rpRtdT + zcSWNa8n02RDi4D / B / yUlNyqpmJT6dFNdNTJOyv2gdzDQ0B JTS6 / wDV7D + sVGPRmWW1fZMhmXS + ktDhZWHBs72PBHu8ElPN9Gwv8Xf1cx39Prf9ocLHGyzKrfbY XcRIpa3SI0CSm / 8AtL6g / uY // sM // wBJJKV + 0vqD + 5j / APsM / wD9JJKV + 0vqD + 5j / wDsM / 8A9JJK V + 0vqD + 5j / 8AsM // ANJJKb // ADx + rn / cv / wK3 / 0mkpsYX1j6N1HIGLh5HqWuBIbse3QCTq5gCSnS SUpJSklKSUws + nX / AFj / ANS5JSqP5mv + qPyJKQ55cMZ + 3fuIIDWN37jB9rh6dmh + CSnDh3uz2vwX tGu9xrYQ4d9sYky4eKSmbLsypwfRiXVWObLnCtg1cHEt3NxfFjUlJxm9R3EGrKgiWkNbp7founG5 3SNJEa + SSmLs7qoc + KslzQ1hr9rRJMbwT9mP0fgkpVfUepPIL6MtjC / aHbQTtmA8t + yyPFJSqc / q zrqq8inJrY9zhba0BwY0Mc5rg37KCZcISU3 / AFP + 7GX / ANsf ++ 6Slep / 3Yy / + 2P / Ah4SU1ja8ZN5 ruynPFNe0GmJM3QD + rpKXx8jKtrsGWcipzSWtGwOa8R9KfszdoKSnWSUiOLikyaayTydo / uSUgyH 9IxGOsyjjUMYQ1zrCxgDnRAJdGpkJKQ4 / UPq3lmxuJk4N5pIFoqsqfsJkAO2kxwkptGjDDtvoN4n SuRr5hqSlehh / wCgb / 23 / wCYpKaGV1j6s4L315t + Ljurf6bxcWV7XFrbA079upa8EJKbOJk9Py8Q 9Q6QKspsO9N9Jbte5sja2we3nSZSU0n9W62MiypvTn + m0jZYRO4QSfouPBga + M9klOnVbY9jTYRW 6AXtiYnzPCSmbXy5o9VrhJAAA1IB0mUlJUlMLPp1 / wBY / wDUuSUqj + Zr / qj8iSkHUnbcO0TXLmua GXHa15LT7N0iJ8UlPNthmowWEtcdoOW1wA0M17sz29o448hKUzuEN9NtLbGGsNAGWJEPe3aS7KDm + 124uafEfFKSNZTWNjKWNYzRmzJ2n2ve5ugyxodCde / dJSM3B5rtsxw22rax23JMgWy50FuUA / a5 0GeO2gSUrEra5xF1Zo3kM3uyw8MawNa12mYZ07wTzKSm / Z07pNj95yKATY207bHtBe0lwcWjI28n с IElN / 7bX / 3Mxv9f + vJKV9tr / 7mY3 + v / XklNW3KY63KaMnGs3Y7BsnaHa3e3d6uk + KSmHTn1U4z wLKaHWkudSbPVMkDRh9d4A7AD7klO0kpqZjOmWPrbn + iXuOyoWloJc6fa3d3O0 / ckp5z / mr9VOnd QdndOyW4vUMr21NfkyHultkNDy930iHaapKY5eFZ0lvr9Rp3nNzdjBi2Oe2v1yA31C7HLjrqXR3S U9NjUOZhY1VLjSK6mNDQAdA0ADXwSUo42WZ / W3jQxDK + S6RMtPA07JKR / Yc4NeP2jcXOMtca6fbp wAKR + KSm6NBrr5pKarMTKa6wuzbXtsduYCyoemJna0tqEj4yUlMP2fluaA / PtcRGpro43Sf8D4aJ KbGPjmlga9 / rPBJ9RzWtdBJgexrRoNElJklMLPp1 / wBY / wDUuSUqj + Zr / qj8iSkPURY7CuFYLj6b 5Y1pc5w2n2sAez3Htqkp5xmNlGneWdRZLi5tYNst1iB + tQ370lJ3Y2Ta8NLc2p72OaXNFjW7Wvdb 73MyTyXaaTBhJSz6rnufaWZLAZNjCx8RYw / mfaXNmW8eOup5SlY2Pk23m0O6jU4mALRaGa7gIb9q LQB / vSU6LcrqVVxxHVPLGem1l3pF4du2glzvtH5pOv3pKYZHU + pU1ixmNbaHNJhmOdwMkBpb9onW ElM35 / UajYH0vOxxANeOXhzRIDh + n7xwkpNi5GdlbpHobYP6ahzZkuGn6c / u / iElMLq8x1uU0vrs Bx2AsbU6XCbvaP03KSlsGvKZgwHFjA3Wu9jzYBtGm5170lOmkpq5OJdffVdVcahXMthxDp + FjR + B SU0j0XMGIzFpzntgbbHv9V7iPd9BxyA9p10O4xCSl83Bd + zKMXKP2xzcmguJLmyDcySJe93taZ57 JKdZJTjdWp6g7L349ORdXtbAotrrE6zJtsH / AFKSnGp6X9aa82i692TZiD1PWqrsq9U7t3pj3XBg 2nUkHWYj2gpKY9W6R9Z8q2p3TxlVU7mna / LbW9pG / wBz / SJDm8eyUlNnM6V9ZLsR1WO + yq8n + c9Y ARHGj5BnvPySUvR0v6wswvSvddZkyD6ouaGxIkbedddZSU9NQHtorbZo4MaHTrrGqSkiSmFn06 / 6 x / 6lySlUfzNf9UfkSUg6lSL8Oyt1QtBa6RJa4e0iay1jzu8ElPPU9MZcwbftbC4ggPY5paXTA93T + BB8R / 0UlLuxGQXPoyq2w8OAY5xJnwZhPcIn27UlNyjoRdXW + CYLnfpLA1xDo9rm / ZG8Rp3 + 8ylK d9XXu26luwkiLWjsRB / VNeZ1SUzp6HbTey0BljWuJdXa9rmu9paBpitI1M / 6iEpu / Y / + 6OJ / nf8A qBJSvsf / AHRxP87 / ANQJKV9j / wC6OJ / nf + oElNS3Dm3Kh3Kj + js0rd7 + bvofoPpeCSlYOIG4YIxm OAE775baIaOxxq9f4pKdgkASdAElMfXp / wBI37wkpXr0 / wCkb94SUxdZjvjc9hggiSORwkpayyt9 bmMuFbnAgPaWktJ7jdI + 8JKaP7Nx7Hb8vJbk2FuwvsroktIjbpXxqfvSUs3peIHuf9ob7y0vGyn3 FoOr / wBGZO5xd8UlMGdJx2i7dlNebSYca6AWg7 / adtY3D390lLjpOIbGW2312FjxYZqp91jWhot + jo / TkeKSmVfTMWu31W5IB9waQygFrXFp2NIqGkMaNfBJTapDq7XPszfVYeK3CsBvHBa1pSU2gQRI 1B4KSmNn06 / 6x / 6lySlUfzNf9UfkSUg6nX6mFaCxr4a4y7832n3Nhj / cO2iSnm6zU3ZOQwjHY3eD U33bg8e9zsMmQWHvpGqSmdjWsd6VVrWxG0CptkmQ5wk4biSZ8dElNjG6h09ja8eyqi60gne5jgSA 4Ml2zEDB9IflSUnbm4DjtGJjbvf7QHO + gC52rcdzeG + KSlU5vT8gubViY7nMBc5u14LQNDM4whJT H9o9OBIfiY7IBMlr4hsE8Y3mkpvjEDgCMHEg6j3f + oElL / Y / + 6OJ / nf + oElNS7FAtyi7Dx2gY7CS w6tE3atijlJSun0NfhixtVNwA / nnw2we0HgY9evdJTd6x / yRnf8Aha3 / AKhySnwHpeJTbgVWPxMe 0ndL7LSxxhzuW + m5JTa + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCk klK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklML8PGqostODjQxjnHbeSdBOg9JJT7b9U // ABK9G / 8ATfi / + ea0 lOnZ9Ov + sf8AqXJKVR / M1 / ​​1R + RJSLMa19Jr9R1TnA7HMdtLTBAd9Jsx4JKclmBngP / ygRMBgEmCC + XO / WWyXSJ / BJTI4OUXkjqFjGnkB0ngagm / T5ykpgMDqAc0nqRewfSaZBJ3NcDuGT2aI4 + YSUkbh 5YMOz3Oad / chwkHZB + 0x7SZ41SUvRiZVbj6 + c65sEAAuYRroSRlHX5JKYfYc4ElvUnEEGA + TB0g + 3JYkpvhmMAAX2k9z9od / 6WSUvsxf3rf / AGId / wClklIh59RsueyyxhsqaxjxeSWuBs90G3X6QSUv j0CukMyL33WxHqeqWg6d2es8cpKbXUWfaOn5FDHNDr6X1sLjDZe0ga / NJT5Pi / 4t / rZiUNx2v6Q8 MmHWPsLjJJ1PpjxSUl / 5gfW7 / wA0v + dZ / wCQSUr / AJgfW7 / zS / 51n / kElK / 5gfW7 / wA0v + dZ / wCQ SUr / AJgfW7 / zS / 51n / kElK / 5gfW7 / wA0v + dZ / wCQSUr / AJgfW7 / zS / 51n / kElOflf4p / rRl3uyHX 9NYXxLa7XhogAaD0j4JKRf8AjP8A1m / 7ldP / AO3n / wDpFJSv / Gf + s3 / crp // AG8 // wBIpKfYug4l nT + h9PwLnNfZiYtNFjqzLS6qtrHbTppISU3LPp1 / 1j / 1LklKo / ma / wCqPyJKeSo / xndCyM37Myu0 U + oKvtB2bW7rfQa97d0tBcOD7tvu2wkp6D9v9E / 7nY // AG43 + 9JSv2 / 0T / udj / 8Abjf70lK / b / RP + 52P / wBuN / vSUr9v9E / 7nY // AG43 + 9JSv2 / 0T / udj / 8Abjf70lK / b / RP + 52P / wBuN / vSU2sXMxc2 s24lrL2A7S6shwBABjT4pKTJKUkpSSnn / rn9aP8Amr06nMFbLDfd6I9QkNb + jss / NBkn09o4EmSQ ElNDo / 8AjEwMuuxvU6XYt9LmtcK / 0jHb2NsBBHhu15HgSElOh / z36B / pLP8AtspKV / z36B / pLP8A tspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / p LP8AtspKXZ9degvcGNsslxAH6M8lJTvJKUkphZ9Ov + sf + pckpVH8zX / VH5ElPHu / xX9Gsz677LrT h0WG6nEb7Ntjn + odz2n3DWNW7ogbtElOv / zL + r3 / AHHd / wBuP / 8AJJKV / wAy / q9 / 3Hd / 24 // AMkk pX / Mv6vf9x3f9uP / APJJKV / zL + r3 / cd3 / bj / APySSlf8y / q9 / wBx3f8Abj // ACSSlf8AMv6vf9x3 f9uP / wDJJKdHpvTMPpNDsfBYa63PNhBcXe4gN5cT2akptpKUkpZJTkfWvC6ZldFyMjqtdltOBXbl xS91b / 0dVgcAWubO5jnNg6GdUlPnXT / 8Yf1D6bR9no6Fc8E7nOv9O55MNb9K17jw0acDskps / wDj p / Ur / wAoD / 21R / ekpX / jp / Ur / wAoD / 21R / ekpu3fXr6t4 / Taur2 / VpwxL3 + myz0scw6JG4TLdwBL Z5SUzZ9dPq / Ya2s + rUutq9drIxNwr2tsaXN9SW7mvGwOgukbZSUuz65 / V9 + McwfVtraQ1z9z / sbJ a2um5xAdaCfZkMPz8UlJX / Wro9dr8d31Wcbq3WMfU1uI54NXq7 / Y2wu / wLtp / OjSZCSnNv8A8Zn1 Pxr7Ma / 6vlttL3V2N9LHMOadrhIJHISUwH + NT6ltII6C4Eagiqj + 9JTc / wDHu6H / AOV + X99f / k0l PoWLe3KxacpoLW3VtsAPIDwHR + KSmVn06 / 6x / wCpckpVH8zX / VH5ElM0lKSUxssZUx1lh3taJJSU hdltYx1j2Pa1v5xbI / 6O4pKUMm1wBbQ4tIkEEfxhJS4uvIn0S0 + Dj / cCkpRtvES1gkwJLgZ / zUlK 9TIHNbT8C7 / yKSlG + 4OgUOI8ZCSlvWc + G2VFsgwDqdPgCkphRdXIFjXNO4hjrGtEkSNNvkElNT62 f + JXrP8A6b8r / wA82JKfnrF6XTk0Nudm0Ul0zXY4Bwgka6 + SSk37Ex // ACxxf88f3pKV + xMf / wAs cX / PH96SnpM / 6w5PUOjWdCss6PXi2NpY30g8PYMcNbWWuN7tYb3lJTn42Z1PELHY / WcSt1bG1NeB VvLKzXsa55budt9JoG4mAI4SUgs + 120tx39XxfSbW6oMHpgbXCpjuANdtLBPMNCSk92b1W977LOt YvqWOe99rRUywmz1S6XtaHR + ndAmB2iBCU5 + V00ZmTbl5PU8V9173W2u3NEveS5xhsAanskpH + xM f / yxxf8APH96SmF3SKKqn2jPx7CxpcGNcCXR2GqSn6M6P / yRg / 8Ahar / AKhqSmzZ9Ov + sf8AqXJK VR / M1 / ​​1R + RJTNJSklNbLJ3VMAEud7S4SGuA0dEiUlMcxuTa0UVlsP0seWmGtif3gkpTG5rWhotrg AAfoX / 8ApVJTL9e / 0tX / AGy // wBKpKRWUZVj2WPtrBrcHN / R2ATDm8erH55SUtj5HUbq794rqfXc K6nFpc1zCKzvj1Afzj3SUyeeo1ibMnGYDpLqnD8t6SmLMLKOXXlX2VP9MudDW2NPvaGaTc8Dgdkl JBj0U0PxW17WkOsEcEzLjp3nU + PnqkppfWYud9UOrF / 0j03J3fH0Xykp8N6X1PEx8Cqm3KbU5u6W Gpz4lzj9IJKbX7ZwP + 5rf + 2Hf3JKV + 2cD / ua3 / th49ySlftnA / 7mt / 7Yd / ckpX7ZwP8Aua3 / ALYd / ckpX7ZwP + 5rf + 2Hf3JKV + 2cD / ua3 / th49ySlftnA / 7mt / 7Yd / ckpX7ZwP8Aua3 / ALYd / ckpy87r uRZ62NWa7KXgsD9haS0iJ1KSn6I6P / yRg / 8Ahar / AKhqSmzZ9Ov + sf8AqXJKVR / M1 / ​​1R + RJSz7mt a7aRub2MgaRPY + KSlheAYshpAnSTxz + aElI7DuyAOwa0t + JeAUlJHkQ9n5zgSB46dklJAQQCDIOo ISUukpHeQKnSQJG0T4nQD5kpKQY72PbaGODtlrGugzDg2qQfNJTLNaXNZG4e4atE / wACkpPXoxoi NBoUlKd9JvwKSkWNFuK3fDw8HdOoM88pKeMyMt7Mi1rc / YGvcA0dOY6ADxO3VJSP7bZ / 5Y // AAtr / wDIpKV9tsif2j / 8La // ACKSlfbbP / LH / wCFtf8A5FJSvttn / lj / APC2v / yKSlfbbP8Ayx / + Ftf / AJFJSvttn / lj / wDC2v8A8ikpX22z / wAsf / hbX / 5FJSvttn / lj / 8AC2v / AMikpX22z / yx / wDhbX / 5 FJT13QrrMjplVllxyHS4eoaxTIDiAPTHEJKbtn06 / wCsf + pckpan + Zr / AKo / IkpZ7K2guIcfJpd5 + fmkpYCp4DyLBPAO8dvBJTWtbjDJ3bHB7m1jc1rgYFn7zR5pKZ5Lg01lpc55f + j30veGwC53uraC 2Wgjc7v48FKQOzbhbjM + ykjIeWPdF52AAEh34zm9 / wA9zR5pKdD0q / D8qSkNodXfS1sBlhLfzpkA v7A9mnuPmkpjj49dV17mANabQ4taPpPLK / c7xMBJSC7CzLMy21t9ja3Oqc1gI2gNEOA1nXv / ABSU y6diZdDmvyLbbIr2Fthbzucd3tc7sUlN46ub80lMMaPRAAgAuh4EhJTzfWLOv9KYcvI6u2uiy3ZW BjseRO5zR9Dwakpyv + cuf / 5ef + yjf / IJKV / zlz // AC8 / 9lG / + QSUr / nLn / 8Al5 / 7KN / 8gkpcfWbO BBPW5HcfZG / + QSU62BX9ZupYjM3F6yw1WztJx2A + 0lp02eISU2P2b9bv / Liv / thn / kElK / Zv1u / 8 uK / + 2Gf + QSUr9m / W7 / y4r / 7YZ / 5BJSv2b9bv / Liv / thn / kElOt0 + rNpxW19QuGTeCd1rWhgMnT2t AHCSk1n06 / 6x / wCpckpan + Zr / qj8iSmLccNAgjvqGjuZSUr7MBI0DTqQGjUjg / gkpGW + naKmtAYG siBAnfrokpI6xtj2sr22DeRZDh7QAeR8dElJXHaJifIJKYC + ou9MuAfG7YTDo8YSUvaDsJHLYdp5 ax8 + ElMKtbLo / wBIP + oYkpqX9Zooyn4jvp1vqYZadTbqISUywOrUZ7mspMl1Yt4MbS5zPytSUvVn PdlGq2lzG7yyp7Wvdu0cXF0Vwz6Gmp7d9ElJsK1tuOxzQ4bpPuaW8n + UAkp5XI6s1mRa3 / nK6va9 w2fYnO2wfozGsJKR / thv / wA9Dv8A2Bd / ckpX7Yb / APPQ7 / 2Bd / ckpX7Yb / 8APQ7 / ANgXf3JKV + 2G / wDz0O / 9gXf3JKV + 2G // AD0O / wDYF39ySlfthv8A89Dv / YF39ySlfthv / wA9Dv8A2Bd / ckpX7Yb / APPQ7 / 2Bd / ckpX7Yb / 8APQ7 / ANgXf3JKer6XlU5mBTfTf9qbtDTftLN7me1ztpAiSElNiz6df9Y / 9S5JSqP5mv8Aqj8iSl3sa8bXiQkpGyiHbnQeIiQdPGXFJSDJor9djibP0u1mj3j6Lg8cO + KSklWO 6vJFjnBwFfptAbENBBG4yZKSmRsdZW6WEQWwde51 / Nn2pKY2WOZS0NZ9Nmv0tPoj93znWP7kpK2x 5tNZYQACd2vaPLvKSkOI5odfUw61WiszrEV1kf8ARhJTK08 / mnUlzWifaP5W5JTEtexosFjid7Wk QwgguDTqGDxSUmdtY7fEaEk / BJSKpjmCkD3Bs + 6JMGe + 4cpKeTyOv2MyLWftWhm17htOI4kQeJ26 pKR / 84rP / Lej / wBg3f8AkUlK / wCcVn / lvR / 7Bu / 8ikpX / OKz / wAt6P8A2Dd / 5FJSv + cVn / lvR / 7B u / 8AIpKV / wA4rP8Ay3o / 9g3f + RSUr / nFZ / 5b0f8AsG7 / AMikpX / OKz / y3o / 9g3f + RSUr / nFZ / wCW 9H / sG7 / yKSmdh2jDb63X9VpfUHtNjBiOBc0h4AHb3CSnren5uJ1DFblYR3UvJDTBbwYOhA7hJSaz 6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKa2axxYy1gl1bgQYmPOO6SmFNlbHfo7KmVCtja2gbQI3GGjc OxCSk7Xl + rLGO + An / vySmF5yBW8NAcNhggd4PYvCSme67w / Af + lElNayg2uux7g4jJBcCzaC3a1t ZglzteIKSmGLijArFLqn2MYTsvkF4ae1jt + 4886pKTm3Fe1pLpaYe0 + qIMEOB / nOElLXZBd7WCS4 FrG8lxMe6WyIH + sJKbNbBXW2scNAaPlokp5rq2R9YelNOVk9Rx6qh3bK / wBCXETucAdrD2akpzP + dGf / AOW + P / 7DP / 8ASSSlf86M / wD8t8f / ANhn / wDpJJSv + dGf / wCW + P8A + wz / AP0kkpX / ADoz / wDy 3x // AGGf / wCkklK / 50Z // lvj / wDsM / 8A9JJKV / zoz / 8Ay3x // YZ // pJJSv8AnRn / APlvj / 8AsM // ANJJKV / zoz // AC3x / wD2Gf8A + kklN / pmZ9YertsfgdTxrBUQHzS5sE8fSrHgkp6LAZm14rWdRsZd kAnc + sbWkTppA7JKTWfTr / rH / qXJKVR / M1 / ​​1R + RJTNJSklLOIaC48DwE / kSUirbS8vcGglzpMtg6 ADuPJJS766AJcwaeA1 / BJSE0Yllb2gOh7SCDvjgdvmkpk3GxLSSGu051e3 + ISUp2HjM2P2n2O3DV xOoLfE + KSmVePjOG5rSZ53F3 / fklMbKceqSxorcQeGbmn + s0DxPxSUkY + sNkDbOpgEc6 + ASUyF1b n7AfdzEHzH8ElPO9Wb1vAYcnI6tFL7NrGNxGWFs7nAcdgOUlOX + 1sz / y2f8A + 49v / kUlLftbM / 8A LZ // ALj2 / wDkUlL / ALWzP / LZ / wD7j2 / + RSUr9rZn / ls // wBx7f8AyKSlftbM / wDLZ / 8A7j2 / + RSU r9rZn / ls / wD9x7f / ACKSlv2tm / 8Als // ANx7f / IpKX / a2Z / 5bP8A / ce3 / wAikpdvWc9v0esWCfDp 7R / BJT1PQ8i3J6bXddecl5LptdX6JMOI + gOISU3LPp1 / 1j / 1LklKo / ma / wCqPyJKZpKUkpBdTZaS NzQ0iPzgYI8Wvb3SUr0bgIY5o90iQ46DgfTSUkdU1498zEHaSPyFJSIUWsEVuaAHT7t7tAfOzwSU zrx2Vlrhu3NBElzjzz9JxSUr7PUTJ3aiPpu / 8kkpRx6i4PO6Rx7nR90wkpk6pjmhhmBEEOIOnmDP ZJSP7ORMHsANXRoI196SmTKYdvcZPkXAfMbikpz / AKxNvfhMGP8Aa93qifsLtlkbX8n91JTzvo9T 8Ou / 9uhJSvR6n4dd / wC3QkpXo9T8Ou / 9uhJSvR6n4dd / 7dCSmzgdOzszI9G2 / rOK2CfUtuhunbRJ Tpf82Lf / AC36j / 2 + f7klK / 5sW / 8Alv1H / t8 / 3JKV / wA2Lf8Ay36j / wBvn + 5JSv8Amxb / AOW / Uf8A t8 / 3JKdTBxDhYzcd11uSWkn1b3b3mTOpSUls + nX / AFj / ANS5JSqP5mv + qPyJKZpKUkpSSlJKR3Vu taA2x1RBmWRPBH5wPikpDRi5Fe03ZdtxDQHBwra0mWnd7KwfzfHukpZ2FcbXWMzL2NdJ9MemWgnw 31Od + KSlMwshrgX52RYNsEOFIBMFs + yluuspKZ0Y11Nm + zLuvEEbLBUBJMh46OphkDTn8UlNhJSk lKSU831XoVlDDk41 / U8p9lmtNWQ1m0O3OkSzgcJKcz7B1L / uP1j / ANi2f + k0lK + wdS / 7j9Y / 9i2f + k0lK + wdS / 7j9Y / 9i2f + k0lK + wdS / wC4 / WP / AGLZ / wCk0lK + wdS / 7j9Y / wDYtn / pNJSvsHUv + 4 / W P / Ytn / pNJSvsHUv + 4 / WP / Ytn / pNJTpdP + rz8uj1cnK6piP3Eem / JDjA7yK0lNn / mpV / 5ZdR / 7fH / AJBJTqYOGMDGbjNttvDST6l7t7zJnV0BJSWz6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKUkpSSlJKUkp SSlJKUkpSSlJKUkp5fq / 1ZqqYcnBqycu6yz31i8VgB25xcCW + PZJTlfsTqX / AJVZX / sY3 / yKSlfs TqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yK SlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSnaxvqhg249dmQcq m1zQX1 + tu2uI1bIbrCSnawMGnp2K3EoL3MYSQbDud7jPPzSUms + nX / WP / UuSUqj + Zr / qj8iSl3F4 + gAfiY / gUlLTd + 63 / OP / AJBJSpu / db / nH / yCSlTd + 63 / ADj / AOQSUqbv3W / 5x / 8AIJKVN37rf84 / + QSUqbv3W / 5x / wDIJKVN37rf84 / + QSUqbv3W / wCcf / IJKVN37rf84 / 8AkElKm791v + cf / IJKXLnA A7S49w2P4wkpw7Pql0O2x1r8OwueS5x9Q8kyf8Ikpb / mf0D / ALh3f9un / wBKJKV / zP6B / wBw7P8A t0 / + lElK / wCZ / QP + 4dn / AG6f / SiSlf8AM / oH / cOz / t0 / + lELK / 5n9A / 7h3f9un / 0okpX / M / oH / cO z / t0 / wDpRJSv + Z / QP + 4dn / bp / wDSiSlf8z + gf9w7P + 3T / wClElOrhY1PTsVmHiUvZTXO1pcDG4lx 1Lz3KSmy0kiSC3yMfwlJTGz6df8AWP8A1LklKo / ma / 6o / IkpmkpZxIaSAXECYHJ8tYSU859Wurdf zs6 + jq2IaBtN7gZAp3O21UiZDztadxEDRJT0iSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkp hZbVVHqvayeNxAn70lMPteL / AKav / PH96Slfa8X / AE1f + eP70lK + 14v + mr / zx / ekpIx7LG7q3BzT 3aZCSlrPp1 / 1j / 1LklKo / ma / 6o / IkpyOujrX2zDf03LrxsZrbhktsDSbHH0vS2lxbtiH66 / 1T2Sn J9H68Pbjj9rYZez0fXFTGuljGW + q9zSWS573M4LQI07ylI3Y / wBdmnINfVcVtj7BbRVtrII33D07 XQ1wlpqG5vhxzKUl9P66m6kt6riMAtc + / fsfW5pOQ6ljGtqrcG7TW13uk8giPclPR9IOYem4w6g9 tuU2trb7KyHNdYAA8tLQ387yCSm4kpSSlJKUkpwuufWG3puS3HxG49zgJtbbeypzCYLRD3N5BSU5 3 / PHqf8A3Gw // Юр / wBKJKV / zx6n / wBxsP8A9i6v / SiSlf8APHqf / cbD / wDYur / 0okp3eidV / auM bLPSbewxZXTY20NBnaS5hPMJKdFJSklKSUpJTS6n0fA6u2tmfWbBUSWQ4tgnn6JHgkp5Sz6rZgsc Kuk0OYHHaTkPBInSf0qSmP8AzXz / APyox / 8A2Jf / AOlUlNbK6QcFzW5mBh0F4losy3NkDwm1JT1 / 1aYxnR6W1trY0F8Npf6rPpHh5c6fvSU6Nn06 / wCsf + pckpHTdT6Nf6Rv0R3Hgkpd5xLY9Q1vjUbt pg / NJTFtfT2O3sbS13MgNB1EfkSUt6XTo27KYmYhsSdElLGnpx5bT3 / d1nmfFJSVj8Wpuyt1bGjg NIA1SUy9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJTTv6d0XKtdfk0Y9tr43PeGkmBAk nyCSkf7H + r3 / AHExf81iSlfsf6vf9xMX / NYkpX7H + r3 / AHExf81iSmxi43S8Hd9jZTR6kb / T2tmJ iY + KSmx69P8ApG / eElK9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvXp / 0jfvCSlevT / pG / eElNbKxOlZzmuzK6LywQ02BroB8JSUkx24OJUKMb06q2zDGQAJ1OgSUvZdTvr / SN + ke4 / dck п // Z
  • 2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD1L0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / AEbfuCSlehT / AKNv 3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / wBG 37gkpXoU / wCjb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf8ARt + 4JKV6FP8Ao2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUiupp9Sj2N / nD2H7liSmwkp5f 63 / XZv1WysTEGOL7Mtj3t3WenJa6tgY32lsneT7nNEDudElIsP8Axi9NuxxZk419doc9j217XsBr e6s7XPNToO3u0JKTf + OB0b / Q5X + az / 0qkpX / AI4HRv8AQ5X + az / 0qkpX / jgdG / 0OV / ms / wDSqSlf + OB0b / Q5X + az / wBKpKV / 44HRv9Dlf5rP / SqSlf8AjgdG / wBDlf5rP / SqSlf + OB0b / Q5X + az / ANKp KbGB9c + l9RzKsKmrIbZc7a0vawNmJ1iwpKd9JSklPl2f / jpuws / Jwh0lr / s9z6d / 2gjdscWzHonm ElNf / wAfK7 / ymb / 7En / 0gkpX / j5Xf + Uzf / Yk / wDpBJTcxf8AG71TMw8rPx + hNfThND7j9pMhpc1k gehrBcN0cSkpljf42er5jaXY / Qq3 / aX7KmnMY1zvpDdtdWHBksPvI26cpKXZ / jW6y9lln7Cqa2lg sfvzWMhrmNtGj2Nk7XAwNUlJ3f4yfrI263HP1dabaC9trBmMLmGsua7cAwxqx0eMSJCSnLs / x35N T3Vv6M0OYS1w + 0nQjQ / 4FJTH / wAfK7 / ymb / 7En / 0gkpX / j5Xf + Uzf / Yk / wDpBJT6D9U + vu + s3Qsf rLqBjG82D0g7fHpvdX9La3nb4JKdO7 + co / 4w / wDUWJKSpKeY + uP1VyPrI + g0OqZ6THsc577GOLXu Y / aQwOa5s1tPuGhGiSkWD0D6x9Nxm4mIOmtqYXEbhZY4lxLnOc + xjnOJJ5JSU2P2d9bPHpn + Y7 / 0 kkpX7O + tnj0z / Md / 6SSUr9nfWzx6Z / mO / wDSSSlfs762ePTP8x3 / AKSSUr9nfWzx6Z / mO / 8ASSSm 103A6y3IJ6sMF9G0wKGHdukR9Jg0SU6n2TF / 0Nf + YP7klLtxsdjg5lTGuHBDQCPwSUlSUpJT829T 6ZnZ3Wep2YtfqNbmXtJ3NGvqOP5zgkpB / wA3usf9x / 8Aps / 8mkpX / N7rH / cf / ps / 8mkp6HovVfrL 0Tpj + k4 / SsK + i1tzLjfLn2C / YHhzmZDO1YGkfekpzcOv62YDGMxGiv0twrePQL2h5e1zRY6X7f0j tJiTPKSlZNf1ry9 / rtDvUDg8tFDS7cADu2ROgAHgNAkpM7J + urr3ZJdFz7Dc + xox2uc8vNsuIAmH OO393gQElOXZ0LrVr3WPolzyXOO + vUnU / nJKW / 5vdY / 7j / 8ATZ / 5NJSzug9WY0vdRDWgknezgf2k lPtn + Kr / AMQ + B / Wv / wDP1iSnqbv5yj / jD / 1FiSkqSmF0 + i + N07TG36XHbzSU8X63U / Hrv / bQSUr1 вверх + PXf8AtoJKV6 / U / Hrv / bSSlet1Px67 / wBtBJSvW6n49d / 7aCSlet1Px67 / ANtBJSvW6n49d / 7a CSlet1Px67 / 20ElJcb9pZORXQbetUixwb6llYaxs93HwSU6 // НЕТ / wDLjM + 8JKdeit1NFdTnutcx jWmx30nECNx8ykp8CgHqnVfZQ79ev1usLD9N3ADHJKS7R / osP / t93 / pJJSto / wBFh / 8Ab7v / AEkk pW0f6LD / AO33f + kklK2j / RYf / b7v / SSSlbR / osP / ALfd / wCkklK2j / RYf / b7v / SSSlbR / osP / t93 / pJJSto / 0WH / ANvu / wDSSSmhn9TpxLDjvxKXktndXaXN1 / sBJT67 / iq / 8Q + B / Wv / APP1iSnqbv5y j / jD / wBRYkpKkphdPovjdO0xt + lx280lPF + j1Pw67 / 26ElK9Hqfh23 / t0JKV6PU / Drv / AG6ElK9H qfh23 / t0JKV6PU / Drv8A26ElK9Hqfh23 / t0JKV6PU / Drv / boSUr0ep + HXf8At0JKV6PU / Drv / boS Ur0ep + HXf + 3Qkp7DBDhhY4f6m4VM3esZsnaJ3n97xSU8 / f8A4tPqTlX2ZN / Td1tz3WWO9e8S5x3O MC4DkpKRn / Ff9Q2gud02ANSTkZEAf9vpKRf + Nx / i6 / 7hV / 8AsVf / AOl0lK / 8bj / F1 / 3Cr / 8AYq // ANLpKV / 43H + Lr / uFX / 7FX / 8ApdJSv / G4 / wAXX / cKv / 2Kv / 8AS6Slf + Nx / i6 / 7hV / + xV // pdJSv8A xuP8XX / cKv8A9ir / AP0ukpnX / iz / AMX9s + l09r4525N5ifhekpl / 41v1E / 8AKz / 2YyP / AEukp3 + l dJ6f0TBr6b0ur0MaouLK9znxvcXu91jnO5PikpPd / OUf8Yf + osSUlSUjvG6mxsTLXCCYB08UlPD / ALDH / lZjf + xp / wDJpKV + wx / 5WY3 / ALGn / wAmkpX7DH / lZjf + xp / 8mkpX7DH / AJWY3 / saf / JpKV + w x / 5WY3 / saf8AyaSlfsMf + VmN / wCxp / 8AJpKV + wx / 5WY3 / saf / JpKV + wx / wCVmN / 7Gn / yaSlfsMf + VmN / 7Gn / AMmkpX7DH / lZjf8Asaf / ACaSntOns9LAxqtor2U1t2NdvDYaBAd3jxSU5tn1ktrsdX + y eoP2uLdzaSQYMSNeElIcj6wHKx7ca3o / UjXcx1bwKSDtcNp7 + aSnE / Z3Rf8Ayk6r / mO / vSUr9ndF / wDKTqv + Y7 + 9JSv2d0X / AMpOq / 5jv70lK / Z3Rf8Ayk6r / mO / vSUr9ndF / wDKTqv + Y7 + 9JSv2d0X / AMpOq / 5jv70lN / pWXidG9X7D0bqbfW2791Rd9DdHJ / lJKdD / AJz2 / wDlR1H / ALYP96SnUwcs5uM3 IdTbjFxI9K9ux4gxqElM7v5yj / jD / wBRYkpKkpHkR9ntmCNjvpaDjvCSnzj0MX / RdK / 7fyP / AEuk pXoYv + i6V / 2 / kf8ApdJSvQxf9F0r / t / I / wDS6Slehi / 6LpX / AG / kf + l0lK9DF / 0XSv8At / I / 9LpK V6GL / oulf9v5H / pdJSvQxf8ARdK / 7fyP / S6Slehi / wCi6V / 2 / kf + l0lK9DF / 0XSv + 38j / wBLpKV6 GL / oulf9v5H / AKXSU + g9MAHTcQNDABRXArJLI2N + iXEkjwlJTU + sWLfl4TK6MZ2W4WhxrZcKCBte N24 / HhJTzv7E6j / 5TW / + x7f70lK / YnUf / Ka3 / wBj2 / 3pKV + xOo / + U1v / ALHt / vSUr9idR / 8AKa3 / ANj2 / wB6SlfsTqP / AJTW / wDse3 + 9JSv2J1H / AMprf / Y9v96SnVwvqrhXYrLM2m / GvdO + oZBftgkD 3NMGRqkpP / zQ6R43 / wDbz / 70lK / 5odI8b / 8At5 / 96SnTwcKnp + M3Fx93psJI3uLjqZ5KSmd385R / xh / 6ixJSVJTC1pfU9jYBc0gEiRqO4SU8t / zS6r / 3Jwf / AGCo / wDSSSlf80uq / wDcnB / 9gqP / AEkk pX / NLqv / AHJwf / YKj / 0kkpX / ADS6r / 3Jwf8A2Co / 9JJKV / zS6r / 3Jwf / AGCo / wDSSSlf80uq / wDc nB / 9gqP / AEkkpsYh2Xyactlme / CyMcTvqGHSwukED3CsHQ6pKdf9idG / 7gYv / bLP / IpKV + xOjf8A cDF / 7ZZ / 5FJSv2J0b / uBi / 8AbLP / ACKSm2xjKmNrraGMYA1rWiAANAAAkp5jq31e6MGm7Cx6sjIf ZNjbMk1gA7i4 / T8eySnM / YY / 8rMb / wBjT / 5NJSv2GP8Aysxv / Y0 / + TSUr9hj / wArMb / 2NP8A5NJS v2GP / KzG / wDY0 / 8Ak0lK / YY / 8rMb / wBjT / 5NJSv2GP8Aysxv / Y0 / + TSUr9hj / wArMb / 2NP8A5NJT c6b9Xel3PeOp4dOO0AbDXlF8nvPvSU3v + a31T / db / wBvu / 8AJpKdjp2Jh5OIzGwIFDSS2Hb + TJ1J PdJSW7 + co / 4w / wDUWJKSpKeV + tvX + pdL6pgYODXQa767h3vurda8lpaGMra1zI1PuJ7fcUpzuhf4 w8XM6Tj5XVMHblWB3qDHaPT9r3M0Fj9w + ikpv / 8AProv / cO3 / Nr / APJJKV / z66L / ANw7f82v / wAk kpX / AD66L / 3Dt / za / wDySSlf8 + ui / wDcO3 / Nr / 8AJJKV / wA + ui / 9w7f82v8A8kkpX / Prov8A3Dt / za // ACSSnosN + Nm4lOXXUGsvY2xoc0SA4TrCSk / oU / 6Nv3BJSvQp / wBG37gkpkAAIGgHASU8p1jo vQyw2dNrw7Mp1s2jIyLA2DuLvo3N13Qkpyv2M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJSv2 M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJTv / ALA + pfhT / wCxL / 8A 0qkpX7A + pfhT / wCxL / 8A0qkpOz6o / VmxgfXih7XahzbbCD8CLElL / wDM76uf9xP / AAW3 / wBKJKdP CwsXp2O3Ew2enSyS1sl0SZOriT3SUyu / nKP + MP8A1FiSkqSnM650HofXKGjreM29mPL2PJcx7OC7 a + tzXidusHVJTlY31y / xf4dDMXEz8OmmobWVsbta0eQDElJP + ff1H / 8ALPG + 4 / 8AkUlMmfXn6lWO DGdRx3OOgaAST / 0ElMf + ff1H / wDLPG + 4 / wDkUlK / 59 / Uf / yzxvuP / kUlK / 59 / Uf / AMs8b7j / AORS Ur / n39R // LPG + 4 / + RSUzH + MD6lgQOq44A / RF + RSUr / xwPqZ / 5bUf9L / yKSlf + OB9TP8Ay2o / 6X / k UlO7jZFOXj1ZeM8WU3sbbU8cOY8BzXD4gpKeUz8R + M992T0jAZW + whtt17WbiZI + kRqYlJTU9TD / APK / pP8A7F1 / + SSUr1MP / wAr + k / + xdf / AJJJSvUw / wDyv6T / AOxdf / kklK9TD / 8AK / pP / sXX / wCS SUr1MP8A8r + k / wDsXX / 5JJSvUw // ACv6T / 7F1 / 8AkklK9TD / APK / pP8A7F1 / + SSU36frDmY1TaKK umsrYIa0ZlcAf5ySmf8Azo6j + 507 / wBja / 8AySSnd6Xl25uEzJuFQe4uBFLxazQkaPbIKSk1385R / wAYf + osSUlSUgzv6Fkf8U // AKkpKfmCrGybm7qan2NBgljS4T8gkpn9gzv + 41v + Y7 + 5JTvfUzIx ehdV / afVsLNtNOw44x6gS14sre5xL3N / MaW + c9klKf1A9P8ArPldZ6HgZh3S1z30499ZrLS8b2bh UXaV3Q5oDtdo4SU2v + cuTXWKsXo1lIqsfbQd9hLCan41YMVtkNqLB2J2zI7JST / nd1B1mLY / pFhd ivNky6XF5znOE + kdP1wRzG3 + VolNS7r2bkdOswbelWh2tZY59ZcxrnubUDZZWKodtdVuYNA3c7x0 SnnvsGd / 3Gt / zHf3JKV9gzv + 41v + Y7 + 5JSjg5wEnHtAH8h49ySn6N + qf / iV6N / 6b8X / zzWkpH9ar Ka + nVuvfRW31mgHJqdcydr + Gsa4z5pKeV + 1dP / 7kdL / 9g7f / AEkkpX2rp / 8A3I6X / wCwdv8A6SSU r7V0 / wD7kdL / APYO3 / 0kkpX2rp // AHI6X / 7B2 / 8ApJJSvtXT / wDuR0v / ANg7f / SSSlfaun / 9yOl / + wdv / pJJSvtXT / 8AuR0v / wBg7f8A0kkpX2rp / wD3I6X / AOwdv / pJJSvtXT / + 5HS // YO3 / wBJJKex + rr639JqdU6p7CXw7HYaq / pHhjg0pKb1385R / wAYf + osSUlSUgzv6Fkf8U // AKkpKfn / AOrm / wCw v2 + rHqn + b2R9Fn7ySnV / S / 8Adn / wNJSv0v8A3Z / 8DSUsTa0Fx + 0wNT / NpKaH7e6d / wByMj / Nb / 5F JSv2907 / ALkZH + a3 / wAikpX7e6d / 3IyP81v / AJFJSv2907 / uRkf5rf8AyKSlft7p3 / cjI / zW / wDk UlLP6709zHNGRkSQR9Fv / kUlPtv1T / 8AEr0b / wBN + L / 55rSUr6yWW14LHVOyGu9UCcSoXPja / lri 32 + aSnnPtWb / AKXq / wD7B1 / + lElK + 1Zv + l6v / wCwdf8A6USUr7Vm / wCl6v8A + wdf / pRJSvtWb / pe r / 8AsHX / AOlElK + 1Zv8Aper / APsHX / 6USUr7Vm / 6Xq // ALB1 / wDpRJSvtWb / AKXq / wD7B1 / + lElK + 1Zv + l6v / wCwdf8A6USUr7Vm / wCl6v8A + wdf / pRJT1PQn2P6ZW6w3OcS6TksFVn0jyxpISU27v5y j / jD / wBRYkpKkpBnf0LI / wCKf / 1JSU / O / Q6PVxHu2ZTv0hE49jWN4byDYzVJTo / ZP + C6h / 28z / 0s kpX2T / guof8AbzP / AEskpY4kiDV1Ag / 8Mz / 0skpB + xcH / uFl / wCfX / 6VSUr9i4P / AHCy / wDPr / 8A SqSlfsXB / wC4WX / n1 / 8ApVJSv2Lg / wDcLL / z6 / 8A0qkpX7Fwf + 4WX / n1 / wDpVJSLM6TiVYttleJk scxhcHPdWWiByYsJSU + 6 / VP / AMSvRv8A034v / nmtJTndV6pbnNOJb0vqYbXZIsx2uZu27m / SDeDK SnM9Nn / lf1v / ADn / APkUlK9Nn / lf1v8Azn / + RSUr02f + V / W / 85 // AJFJSvTZ / wCV / W / 85 / 8A5FJT s1fWTJqqZU3o3UCGNDQXVuJIAjU7UlMv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JTrdPy35uK3JsosxnOJHpXDa8QY1HmkpJd / OUf8Yf8A qLElJUlIM7 + hZH / FP / 6kpKfnbohyBiv9HCOS31DLxd6cGG + 2ElOhuzv / ACqd / wCxKSlbs7 / yqd / 7 EpKVuzv / ACqd / wCxKSlbs7 / yqd / 7EpKVuzv / ACqd / wCxKSlbs7 / yqd / 7EpKVuzv / ACqd / wCxKSlb s7 / yqd / 7EpKQZ78sYd2 / pzqm7SDYb922e + 3ukp9x + qf / AIlejf8Apvxf / PNaSlvrPg3dQwK6acX7 a5tzXmv1BVADXjduJHjwkp5j / m1n / wDlH / 7Nt / 8AJpKV / wA2s / 8A8o // AGbb / wCTSUr / AJtZ / wD5 R / 8As23 / AMmkpX / NrP8A / KP / ANm2 / wDk0lN / pX1RoyHWDqnT3YgaB6ZbkepumZ + i4xCSnQ / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlOt0 / Ax + mYrcPEBFTCS0 OMn3HcdfmkpJd / OUf8Yf + osSUlSUgzv6Fkf8U / 8A6kpKfmzp3VKcGh2VmObiXl24WFnIAiAD4JKb X / OHG / 7hH / t93 / kUlK / 5w43 / AHCP / b7v / IpKV / zhxv8AuEf + 33f + RSUr / nDjf9wj / wBvu / 8AIpKV / wA4cb / uEf8At93 / AJFJSv8AnDjf9wj / ANvu / wDIpKV / zhxv + 4R / 7fd / 5FJSv + cON / 3CP / b7v / Ip KRZXWqMjHfQ3FLC8QHes50fItSU + / wD1T / 8AEr0b / wBN + L / 55rSU6fq1fvt + 8JKV6tX77fvCSler V ++ 37wkpzOqv64bmfse3FbVt9 / rnXdPaAeySmju + uf8Ap8D7z / 5FJSt31z / 0 + B95 / wDIpKZVO + t / qs9a / B9PcN + 0mds6xokp3 / Vq / fb94SUr1av32 / eElK9Wr99v3hJTIEOEtII8QkpHd / OUf8Yf + osS UlSUwtrbdU + p / wBF7S0xzBEJKeM / 8aD6m / uZP / bx / wDIpKV / 40h2N / cyf + 3j / wCRSUr / AMaD6m / u ZP8A28f / ACKSlf8AjQfU39zJ / wC3j / 5FJSv / ABoPqb + 5k / 8Abx / 8ikpX / jQfU39zJ / 7eP / kUlK / 8 aD6m / uZP / bx / 8ikpX / jQfU39zJ / 7eP8A5FJSv / Gg + pv7mT / 28f8AyKSlf + NB9Tf3Mn / t4 / 8AkUlP X4OHT07Cx + n40inFqZRXuMnZW0MbJ + ASU8PlY2Acm4uo6aSbHSXZdodMnkC3QpKRfZen / wDcfpf / ALGW / wDpVJSvsvT / APuP0v8A9jLf / SqSlfZen / 8Acfpf / sZb / wClUlK + y9P / AO4 / S / 8A2Mt / 9KpK V9l6f / 3H6X / 7GW / + lUlK + y9P / wC4 / S // AGMt / wDSqSlfZen / APcfpf8A7GW / + lUlK + y9P / 7j9L / 9 jLf / AEqkpX2Xp / 8A3H6X / wCxlv8A6VSU9j9XWVs6TU2ptTGAvhuO821 / SPD3FxSU3rv5yj / jD / 1F iSkqSlnQWkEwI1KSnCr6D0iuxtgz7yWEOAOTI0M6pKT9X6h2Kr0v2L9lund63rvAj6O3bFjPNJTn ftX63f6Hp3 / bn / qdJSv2r9bv9D07 / tz / ANTpKV + 1frd / oenf9uf + p0lK / av1u / 0PTv8Atz / 1OkpX 7V + t3 + h6d / 25 / wCp0lK / av1u / wBD07 / tz / 1Okpv9J6j1WyywdZ + yUsAHpml4JJ7zNj0lOn9rxf8A TV / 54 / vSUlBDgHNMg6gjghJTwOVl4Aybg7KwQRY4EO6eHEGTy709UlIvtnT / APuXgf8AuOH / AKTS UkozukNuacjIwnVfnNb08AnTsfTSU3T1D6n7g4WVQOWnCZB + 6kFJSZ / VvqU5ha1mO0kEB32PUef0 ISU5h3zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcvA / 8AccP / AEmkp7H6uvrs6TU + p9djCXw6mr0Wh4HiuBCSm9d / OUf8Yf8A qLElJUlI8iPQsmPoO + lxx3jskp8 / 2Y37nRf8 + / 8A8mkpLi4Qzbhj4tHR7bHAkMa + 8nTU / npKbv8A zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJK V / zY6p / 5X9L / AM6 // wBKJKeswqn0YdFL2sY6upjHNrnYC1oBDd2seEpKeSyLuojItDT1uN7o2VAt ifzfLwSUwF / UwCJ67qI / mR4gpKW9bqfj13 / toJKV63U / Hrv / AG0ElK9bqfj13 / toJKV63U / Hrv8A 20ElK9bqfj13 / toJKV63U / Hrv / bQSUr1up + PXf8AtoJKZVu6tc8V1u62HGdbGNrboJPucY7JKem6 G613Tazd9o3y6ftY22 / SP0h + RJTau / nKP + MP / UWJKSpKYXmKbDpo0n3at47 + SSniP2q // TdE / wC2 bf8A0kkplX1rIpeLKcno1bxw5ldzTr5ipJSb / nP1T / yw6X / m3 / 8ApNJSv + c / VP8Ayw6X / m3 / APpN JSv + c / VP / LDpf + bf / wCk0lK / 5z9U / wDLDpf + bf8A + k0lK / 5z9U / 8sOl / 5t // AKTSUr / nP1T / AMsO l / 5t / wD6TSUyr + sfV7rG1V5 / S3PscGtaBfqSYA / m0lOps + un7 / Tv / Bf / ACKSnYo9cUV / adpu2N9U snbvj3bZ1ieElPEZONOTafsIdL3a / tKts6nXbv0 + CSmDcfbM9OY6RALupVmPNvv0KSmP2U / 9wB / 7 k6 // ACaSlfZT / wBwB / 7k6 / 8AyaSlfZT / ANwB / wC5Ov8A8mkpPX0nNuYLKekvsYeHM6g1w08w5JTL 9idR / wDKa3 / 2Pb / ekpX7E6j / AOU1v / se3 + 9JSv2J1H / ymt / 9j2 / 3pKV + xOo / + U1v / se3 + 9JT1HQ8 e3G6bXTdQcZ4LpqdZ6xEuJ + mOZSU2rv5yj / jD / 1FiSkqSkd + lNhkj2u1Ak8eHdJTw / 2jJ / 7m5X / u NZ / 5NJSvtGT / ANzcr / 3Gs / 8AJpKdDp3Teo9TqddT1J9YY7aRdg1sMwDoC7zSU2v + bfV // LZv / sHV / wCSSUr / AJt9X / 8ALZv / ALB1f + SSUr / m31f / AMtm / wDsHV / 5JJSv + bfV / wDy2b / 7B1f + SSUr / m31 f / y2b / 7B1f8AkklLj6udYBBHV2gjUEYlX / kklJf2N9Yf / Lx3 / sMz / wAmkp2KGWV0V13WerYxjWvs jbvcBBdA4kpKaT / q90Sx7nvwqnOcSXEjklJS3 / NvoX / cGn / NSUr / AJt9C / 7g0 / 5qSlf82 + hf9waf 81JSv + bfQv8AuDT / AJqSm7jYuPh0jHxa21VNkhjdAJMlJSVJSklKSUpJSklIrv5yj / jD / wBRYkpK kpSSlJKUkpSSnDy + sdepybasfpDr6mOIZaLANwHeNqSkP7d + sn / lI7 / t0f8AkUlK / bv1k / 8AKR3 / AG6P / IpKSUda + sFl1ddvR3Vsc5rXv9QHa0mC6NvZJTvJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJ KUkpSSkV385R / wAYf + osSUlSUwuaXUvaBuJaQGzEyOJSU8X + xOo / + U1v / se3 + 9JSv2J1H / ymt / 8A Y9v96SlfsTqP / lNb / wCx7f70lK / YnUf / ACmt / wDY9v8AekpX7E6j / wCU1v8A7Ht / vSUr9idR / wDK a3 / 2Pb / ekpX7E6j / AOU1v / se3 + 9JSv2J1H / ymt / 9j2 / 3pKV + xOo / + U1v / se3 + 9JTs0fVPpr6K33t vqtcxpsr9dztriPc3cDrBSU7VFLMeivHrnZUxrGyZMNECSkpIkpSSlJKUkpSSlJKUkpSSlJKUkpS SkV385R / xh / 6ixJSVJSznBrS5xgASSewCSmh + 3 + if9zsf / txv96Slft / on / c7H / 7cb / ekp539q9e / wDLrpf + eP8A0kkpX7V69 / 5ddL / zx / 6SSUr9q9e / 8uul / wCeP / SSSlftXr3 / AJddL / zx / wCkklK / avXv / Lrpf + eP / SSSlftXr3 / l10v / ADx / 6SSU9DX17o4raLM / HL4G4ixsE90lL / t / on / c7H / 7cb / e kpvV2MtrbbU4PY8BzXN1BBEghJTJJSklKSUpJSklKSUpJSklKSUpJSklIrv5yj / jD / 1FiSkqSkeQ QKLCSAAx0kiRx3HdJT5 / 9s6f / wBy8D / 3HD / 0mkpX2zp // cvA / wDccP8A0mkpX2zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcv A / 8AccP / AEmkpX2zp / 8A3LwP / ccP / SaSlfbOn / 8AcvA / 9xw / 9JpKV9s6f / 3LwP8A3HD / ANJpKe76 a5runYrmFrmmmshzG7GkFo1azTaPJJTZSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / 8AUWJK SpKYvaXMc0EtLgQHDkT3SU43 / N / O / wDLjM + 8JKUfq / mgSes5gA8wkpj + xMn / AMu8r / OakpX7Eyf / AC7yv85qSm303Cfgve67qFuYHgANucCGx3EJKb / q1fvt + 8JKV6tX77fvCSlerV ++ 37wkpkCCJBke ISUukpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpFd / OUf8Yf + osSUlSUxe4sY5wG4tBIHjHZJTif8 4epf + VFv / brElIsnrObl49mLd0e413NLHgWsBhwgpKcX9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSUr 9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSUr9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSU7GF1bLwMWvDx + j3CqoQ0G5hMTPPzSUn / 5w9S / 8qLf + 3WJKdnHsddRXa9hrdYxrnMJktJElsjwSUkSUpJSklKSUpJS klKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKR5EGiwGCNjpDjA47lJT5 / 9l6f / ANx + l / 8AsZb / AOlU lK + y9P8A + 4 / S / wD2Mt / 9KpKV9l6f / wBx + l / + xlv / AKVSUr7L0 / 8A7j9L / wDYy3 / 0qkpX2Xp // cfp f / sZb / 6VSUr7L0 // ALj9L / 8AYy3 / ANKpKV9l6f8A9x + l / wDsZb / 6VSUr7L0 // uP0v / 2Mt / 8ASqSl fZen / wDcfpf / ALGW / wDpVJSvsvT / APuP0v8A9jLf / SqSnu + mhrenYrWBoaKawBW4uYBtH0XGSR4F JTZSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKR5BAosJIADHSSJHHcd0lPn / wBs 6f8A9y8D / wBxw / 8ASaSlfbOn / wDcvA / 9xw / 9JpKV9s6f / wBy8D / 3HD / 0mkpX2zp // cvA / wDccP8A 0mkpX2zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcvA / 8AccP / AEmkpX2zp / 8A3LwP / ccP / SaSnu + mua7p2K5ha5pprIcxuxpB aNWs02jySU2UlKSUpJSklKSUpJSklKSUpJSklKSUiu / nKP8AjD / 1FiSkqSlJKUkpSSlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpFd / OUf8AGH / qLElJUlKSUpJSklKSUpJS klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSkFOZTfkX4tZJsxS0WgjQF7d7Y + SSk6SlJKUkpSSlJKUkpSSlJKUkpSSlJ KRXfzlH / ABh / 6ixJTL16f9I37wkpXr0 / 6Rv3hJSvXp / 0jfvCSlevT / pG / eElK9en / SN + 8JKV69P + kb94SUr16f8ASN + 8JKV69P8ApG / eElK9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvX p / 0jfvCSlevT / pG / eElK9en / AEjfvCSlevT / AKRv3hJSvXp / 0jfvCSlevT / pG / eElK9en / SN + 8JK V69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvXp / wBI37wkpXr0 / wCkb94SUiuup9Sj3t / nD3H7liSn / 9к =
  • uuid: 40113bba-fa45-fa46-b1c5-b831cbfffa89xmp.сделал: 4D6AE45F9E92E011ACD1C237E5736393xmp.did: F77F1174072068118C148A6B0F318724proof: pdf1
  • createdxmp.iid: F77F1174072068118C148A6B0F3187132011-05: 10
  • savedxmp.iid: 648D05ED072068118C148A6B0F3187242011-05-27T13: 05: 33-05: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 658D05ED072068118C148A6B0F3187242011-05-27T13: 05: 33-05: 00Adobe InDesign 7.0 / метаданные
  • savedxmp.iid: B702720E5C8BE0118F52ED1A1F338A052011-05-31T16: 00: 31 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 00B3BCA45F8BE0118F52ED1A1F338A052011-05-31T16: 26: 12 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 84DF4A0E638BE0118F52ED1A1F338A052011-05-31T16: 50: 37 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 89F8E4DF908BE0118F52ED1A1F338A052011-05-31T22: 18: 36 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: CCB0C2EB908BE0118F52ED1A1F338A052011-05-31T22: 18: 56 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 7F6A0564988BE0118F52ED1A1F338A052011-05-31T23: 12: 25 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 9098B07D9F8BE0118F52ED1A1F338A052011-06-01T00: 03: 14 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 13F0DD18A08BE0118F52ED1A1F338A052011-06-01T00: 07: 34 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: DB6E9A62A08BE0118F52ED1A1F338A052011-06-01T00: 09: 38 + 08: 00 Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 60FB2680278CE011926E845AE701B2042011-06-01T16: 16: 50 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 604CDBB82F8CE011926E845AE701B2042011-06-01T17: 15: 41 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 4B95E4A33D8CE011926E845AE701B2042011-06-01T18: 55: 19 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 31E4B9C13D8CE011926E845AE701B2042011-06-01T18: 56: 09 + 08: 00 Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 1DA5CEF1498CE011A16FDB24FB5A01302011-06-01T20: 23: 23 + 08: 00Adobe InDesign 7.0 / метаданные
  • savedxmp.iid: 131B07F2498CE011A16FDB24FB5A01302011-06-01T20: 23: 24 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: C5E3263E4B8CE0118265AC9711C3E63D2011-06-01T20: 32: 41 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 12F69745558CE0118265AC9711C3E63D2011-06-01T21: 44: 28 + 08: 00 Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 81D0824E678CE0118265AC9711C3E63D2011-06-01T23: 53: 34 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 78D27786678CE0118265AC9711C3E63D2011-06-01T23: 55: 08 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 8CA255BE678CE0118265AC9711C3E63D2011-06-01T23: 56: 42 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 558BA242BA8DE011BB97C55F8F53E21C2011-06-03T16: 19: 54 + 08: 00 Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 7BC8F0F89C92E011ACD1C237E57363932011-06-09T21: 32: 51 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 26EB6D399E92E011ACD1C237E57363932011-06-09T21: 41: 48 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 27EB6D399E92E011ACD1C237E57363932011-06-09T21: 42: 52 + 08: 00Adobe InDesign 7.0 / метаданные
  • savedxmp.iid: 4D6AE45F9E92E011ACD1C237E57363932011-06-09T21: 42: 53 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • savedxmp.iid: 888BD4AE9E92E011ACD1C237E57363932011-06-09T21: 45: 05 + 08: 00Adobe InDesign 7.0 /; / метаданные
  • xmp. PDF / X-1: 2001 конечный поток эндобдж 109 0 объект > эндобдж 33 0 объект > эндобдж 40 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / MC1> / MC2 >>> / Shading >>> / Rotate 0 / TrimBox [0. _ ~ g;? _ NVR9ju / vjco [

    n - /! | $ {8 ۿ n 刭

    Когда мне нужно разрешение?

    Требуемые разрешения на строительство

    Заявки на получение разрешения на строительство необходимо подавать для установок, регулируемых статьей 105.1 Строительного кодекса Флориды, если какой-либо владелец или уполномоченный агент намеревается:

    • Построить, расширить, изменить, отремонтировать, переместить, снести или изменить место проживания в здании или строении
    • Возвести, установить, увеличить, изменить, отремонтировать, удалить, переоборудовать или заменить любую электрическую, газовую, механическую или водопроводную систему

    Исключения из разрешений

    • Хотя разрешение на строительство требуется для большинства строительных работ, для различных улучшений недвижимого имущества разрешение на строительство может не требоваться.Освобожденные работы по-прежнему должны быть построены в соответствии с минимальными стандартами кодекса. Предметы, не требующие разрешения:
    • Ремонт кондиционера
    • Замена стеклоподъемника кондиционера на имеющуюся электрическую
    • Ковровая установка
    • Замена потолочного вентилятора с использованием существующей розетки и проводки
    • Замена двери любой межкомнатной, жилой двери в индивидуальной единице
    • Желоба и лидеры
    • Ремонт теплового пункта
    • Укладка напольной / настенной керамической плитки
    • Живопись / обои
    • Замена сантехники
    • Ремонт крыши существующего дома на одну семью менее 2 квадратов (200 квадратных футов)
    • Замена бытовой техники
    • Ремонт гипсокартона в жилых домах, не связанный с противопожарной защитой и предназначенный для небольших участков, не превышающих двух листов гипсокартона
    • Жилое игровое оборудование
    • Односемейный дом и кондоминиум Замена существующих столешниц и раковин, которые возвращаются в том же месте (замена тщеславия в ванной, кухонного шкафа в одной семье и кондоминиумах требует разрешения)
    • Ремонт окон
    • Монтаж гипсокартона в отдельно стоящем гараже без жилого помещения.

    Дополнительная информация
    Если есть вопросы, просто задавайте. Если вам не нужно разрешение, мы будем рады сообщить вам об этом. В случае противоречия между этим документом и конкретным правилом или постановлением должны применяться все применимые кодексы. За дополнительной информацией обращайтесь по телефону 239-213-5020.

    Почему новостройки должны проверяться частными инспекторами

    Я собрал фотографии дефектов новой конструкции за последние шесть лет в этот гигантский пост в блоге.Если вы ищете новый дом и не уверены, стоит ли его осматривать, просмотрите эти фотографии. Если вы агент по недвижимости, который не верит в стоимость осмотра нового дома, просмотрите эти фотографии. Если это вас не убедит, ничто не убедит. Все это было сделано во время предварительных осмотров гипсокартона, осмотра нового строительства или осмотра годичной гарантии. Если у вас есть новый дом, и вы не осматривали его перед покупкой, подумайте о том, чтобы проверить его до истечения срока годовой гарантии.

    Строители должны приветствовать возможность проверки своих домов частными инспекторами; это шанс исправить ошибки строительства до того, как они станут серьезными проблемами. Неважно, насколько тщательный муниципальный инспектор; ошибки по-прежнему упускаются.

    Это не означает избиения строителей, муниципальных инспекторов или каких-либо рабочих. Это просто означает, что покупатели нового жилья знают, что «новый» не означает «идеальный».

    Нажмите на любое изображение ниже, чтобы увидеть его в большом размере.

    Водное хозяйство

    Обычная конструкция новых домов - это концентрация дождевой воды с нескольких поверхностей крыши на небольшой площади, что значительно увеличивает вероятность возникновения проблем с водой в фундаменте и подвале. Я пометил изображения недавних инспекций при строительстве новых зданий, чтобы выделить места, где концентрируется много воды.

    На последнем изображении, показанном выше, вся вода с верхних поверхностей крыши стекает на нижнюю крышу, а оттуда стекает в угол террасы прямо у двери внутреннего дворика.Моя компания проводит множество инвазивных испытаний на влажность в дополнение к домашним осмотрам, и, без сомнения, одна из худших областей утечки воды находится в конце палубных регистров. Я могу почти гарантировать, что вода просочится в это здание до конца года. Не только это, но это еще и рецепт проникновения воды в подвал. Что еще хуже, земля не располагалась должным образом вдали от здания, и земля находилась слишком близко к сайдингу из каменного шпона.

    Как я упоминал в своем сообщении в блоге об ошибках при установке сайдинга из каменного шпона, между нижней частью сайдинга из каменного шпона и землей должен быть зазор 4 дюйма.Как вообще все это исправить? Как сказал бы Джордж, это «целая чаша зла». На данный момент мало что можно сделать с линиями крыши, но добавление желобов творит чудеса в этой ситуации.

    Я сказал покупателю добавить водосточные желоба, независимо от того, должен он платить за них из своего кармана или нет. Ассоциация не разрешила водосточные желоба из эстетических соображений, и менее чем через месяц после того, как я осмотрел это здание, в четырех единицах этой ассоциации произошло проникновение воды в подвал.Вскоре после этого ассоциация установила водостоки.

    Установка водостоков, вероятно, поможет во всех описанных выше ситуациях, но водосточные желоба следует спланировать заранее. Если у вас есть дом, подумайте о внешнем управлении водными ресурсами. Сделайте шаг назад и подумайте, куда уйдет вся вода. Если водостоки собираются установить (а они должны быть почти всегда), убедитесь, что водосточные трубы имеют хорошее место для слива. Это означает, что не на дорожку и не над дорожкой.Иногда это связано с прокладкой подземного водостока. Это дешево и легко сделать до заливки передних проходов. Не так уж и много потом.

    Это была большая ошибка, на этот раз в огромном особняке в красивом пригороде Миннеаполиса, где дома постоянно сносят и перестраивают. Патио из штампованного бетона было наклонено к дому, а это недопустимо.

    Я беру с собой свернутый в спираль садовый шланг специально для такого рода вещей.Уровень также можно использовать, чтобы показать, что внутренний дворик имеет неправильный уклон, но я думаю, что тест на воду более точен. В этом конкретном случае, чтобы быть справедливым по отношению к муниципальному инспектору (также известному как должностное лицо кодекса / городской инспектор / инспектор разрешений / инспектор строительства) для этого дома, патио с неправильным уклоном было , а не пропущено . Как выяснилось, муниципальный инспектор уже сообщил об этом, и в тот же день строитель вызвала бригаду к дому и вырвала весь штампованный бетон, пока я проводил осмотр.

    Колоды

    Самым распространенным дефектом настила, который я обнаруживал на новых палубах, были неправильные гвозди, используемые на подвесах для балок. Гвоздь, который я держу на фотографии ниже, даже наполовину меньше, чем должен быть.

    Проблема с этими гвоздями в том, что они даже не проникают в бухгалтерскую доску. На фото ниже видно, что кончики ногтей ни во что не входят.

    Вот еще один вид, показывающий, что есть и что должно быть.

    За последние пять лет я все реже обнаруживал этот дефект. Слухи разошлись, и муниципальные инспекторы выявляют этот дефект. Тем не менее, есть и другие способы неправильно установить балочную подвеску. Вот несколько дефектов этого года:

    Подвесы для балок, показанные ниже, не подходят для работы и не удерживают то, что должны.

    На фотографиях ниже про балочные вешалки забыли или пропустили.

    И здесь у нас есть недостающая металлическая вешалка в тройном размере 2х10, которая поддерживала лестницу.

    Лестницы часто устанавливаются неправильно. На фото ниже стрингеры были обрезаны неправильно, а затем кто-то поцарапал куски террасной доски, чтобы попытаться восполнить разницу.

    На лестнице внизу каждый стрингер был прикреплен двумя гвоздями 1-1 / 2 дюйма, вставленными в угловой кронштейн. Не годится.

    На фото ниже эти длинные металлические ремни не подходят для приседаний.

    На следующих двух фотографиях лестница настила прикреплена к обшивке сайдинга винтами . Кроме того, между стояками не должно быть отверстий, через которые могла бы пройти 4-дюймовая сфера.

    На изображенной ниже палубе стрингеры лестницы были прикреплены неправильно. Как правило, если вы видите, что застежка входит в структуру древесины, это, вероятно, неверно. Схема крепежных элементов для стрингеров LSC также представлена ​​на фото ниже. Нажмите на фото, чтобы увеличить его.

    Поручень, показанный ниже, находился слишком близко к ограждению.Должно быть хотя бы 1-1 / 2 дюйма пространства. Я не имею привычки измерять это расстояние, но когда я хватаюсь за поручень, а моя рука едва умещается, я понимаю, что это неправильно. большое дело, и это не серьезное исправление, но дело в том, что это супер-простое строительство лестницы-101 сделано неправильно в новом доме.

    Когда гвозди забиваются в доски настила, вода будет скапливаться в каждом из этих отверстий для гвоздей и приведет к преждевременному износу настила.

    Будет ли кто-нибудь принимать такие пиломатериалы на совершенно новую палубу?

    Когда падение с палубы превышает 30 дюймов, на открытой стороне требуется охранник. Национальные строительные нормы и правила требуют, чтобы падение измерялось на расстоянии 3 футов от палубы, но здесь, в Миннесоте, в строительные нормы внесены поправки, чтобы убрать это требование (раздел R312.1.1), с которым я лично не согласен.Это означает, что новую колоду, изображенную ниже, с перепадом высоты 31 дюйм, измеренной прямо вниз, возможно, можно было бы привести в соответствие с нормами, сбросив немного мульчи прямо под открытой стороной настила. Будет ли это действительно более безопасным? Конечно, нет. Если кто-то упадет, это будет намного больше, чем 30-дюймовое падение, потому что земля уходит под уклон. Здравый смысл подсказывает, что на открытой стороне этой колоды должна быть установлена ​​защита, независимо от того, требует это код или нет.

    Еще один предмет из колоды.Это не такая уж большая проблема, но это был единственный раз, когда я когда-либо видел что-то подобное в исполнении. Строитель оставил по тоненькому кусочку каждой стойки 6х6 и прикрутил к ней балку.

    Металлический кронштейн был бы более подходящим.

    Диаграмма выше взята из Руководства по строительству деревянных настилов для жилых домов, и это просто фантастика. Если вы собираете колоды, проверяете их, планируете собрать колоду или просто хотите получить полезную информацию о том, как правильно собрать колоду, загрузите это бесплатное руководство от American Wood Council.

    Сайдинг

    Недавно я написал целую статью в блоге о дефектах установки LP Smartside, и я не буду повторять ее здесь. Все эти дефекты монтажа были связаны с новыми домами. Вот подборка изображений из этого поста:

    То же самое и с сайдингом из каменного шпона. Вот подборка дефектов установки из-за новых установок, в основном из предыдущего сообщения в блоге, которое я написал о дефектах установки сайдинга из каменного шпона:

    Я написал в блоге сообщение о дефектах установки сайдинга Джеймса Харди более шести лет назад, но мало что из этого сообщения уже применимо.Похоже, установщики сегодня работают намного лучше, чем тогда. Тем не менее, существует множество ошибок при установке сайдинга из фиброцемента. Марк Парли, гуру сайдинга из Айовы, недавно опубликовал статью в Journal of Light Construction, в которой подробно описываются многочисленные проблемы с укладкой, возникающие сегодня с фиброцементным сайдингом: http://www.jlconline.com/how-to/exteriors/common-siding -failures_o

    Крыши

    Крыши новостроек не устойчивы к монтажным дефектам.Наиболее частая проблема, с которой мы сталкиваемся при установке новой кровли, - это неправильная установка гвоздей. Когда гвозди забиты под углом или расположены слишком высоко на черепице, это неправильная установка. На фотографиях ниже показаны забитые гвозди в новостройках. У меня их десятки, может быть, сотни, но все они довольно однообразные.

    Когда я нахожу крышу с забитыми гвоздями, я рекомендую заменить кровельное покрытие или получить письмо от производителя кровли о том, что эти монтажные дефекты не аннулируют гарантию.Я никогда раньше не видел этого письма от производителя, но видел полные отрывки и замены. На фото ниже показана новая черепица, поставленная поверх существующей крыши, которой было всего неделю или две. Покупатель дома прислал мне эту фотографию, чтобы показать, что строитель исправил неисправную установку.

    Хотя чрезмерно забитые гвозди являются довольно частым дефектом на новых крышах, недоразвитые гвозди также могут быть проблемой. Это предотвращает правильное уплотнение битумной черепицы.В доме, показанном ниже, их было много.

    Исправить это не так важно, как забитые гвозди, потому что гвозди можно просто забить, пока они не пробили черепицу. После того, как гвозди, не забитые ниже, пробили черепицу выше, необходимо заменить поврежденную черепицу.

    Короткие гвозди на новой крыше - не частый дефект, но я их нашел.На фото ниже коньковая черепица крепилась гвоздями 1-1 / 4 ″, которые почти не касались кровельной обшивки. Я мог бы вытащить их руками.

    Я нашел много новых крыш с оторванной / оторванной черепицей.

    Хотите верьте, хотите нет, но незакрепленный язычок внизу был снят с крыши, установленной на новом таунхаусе в 2015 году.Что мне кажется странным, так это то, что строители до сих пор используют черепицу с тремя выступами 😉

    Вот козырёк крыши, который наверняка протечёт. Вода из шва справа сливается под шов слева.

    Почему муниципальные инспекторы не выявили эти дефекты? Большинство муниципальных инспекторов не ходят по крышам. Вот дефект кровли, который мы заподозрили еще до того, как пошли на чердак. Кровельщик пропустил одно из отверстий в крыше.Как видно по обшивке дома, это был дефект, который мы обнаружили во время предварительной проверки гипсокартона.

    Вот как это выглядело изнутри чердака. Не ступай сюда.

    А вот и все наоборот. В этом новом доме не было установлено ни одного вентиляционного отверстия на крыше. Не один.

    Это подводит нас к чердакам.

    Чердаки

    Фотография ниже сделана из того же дома, что и выше.В этом новом доме не было ни одного вентиляционного отверстия на крыше.

    Я вообще считаю, что вентиляционные отверстия на крыше завышены, но это не значит, что их следует пропускать. В этом же доме на всей мансарде были потёки утеплителя.

    Следы капель возникли в результате конденсации / обледенения чердака. Вентиляционные отверстия в крыше помогли бы скрыть эту проблему, которая частично была вызвана отключением нескольких каналов вентилятора для ванны на чердаке.

    Утечка воздуха на чердаке между жилым помещением и чердаком - еще одна серьезная причина конденсации / замерзания на чердаке. Вот пример того, как выглядит утечка воздуха на чердаке до того, как все будет покрыто изоляцией. Пространство между пластинами верхней стенки было открытым. Это типичные вещи, которые мы обнаруживаем во время осмотра перед гипсокартоном, если мы можем провести осмотр до того, как чердак будет утеплен.

    Вот утечка воздуха, покрытая изоляцией:

    Мы обнаружили это с помощью инфракрасной камеры.Инфракрасный осмотр - это дополнительная услуга к нашему стандартному домашнему осмотру. Они упрощают поиск утечек воздуха на чердаке. Вот инфракрасное изображение отсоединенного / отсутствующего канала вентилятора ванны под изоляцией на чердаке в прохладный день. Не было никаких видимых признаков этого дефекта, но быстрое сканирование с помощью инфракрасной камеры сделало его совершенно очевидным.

    Вот мороз и черные пятна внизу на чердаке новостройки. Это было результатом утечки воздуха.

    Когда информационные трубки заканчиваются на чердаке, концы необходимо закрыть, чтобы предотвратить попадание кондиционированного воздуха на чердак, как дымоход.

    Мы обнаружили много сломанных ферм * на новых чердаках.

    * Джон Боулдин, Ph.Д., говорит, что если она сломана, ее уже нельзя называть фермой. Это строительный элемент, ранее известный как ферма. Я попробую придумать символ, по которому они смогут пройти.

    Вот дом, где строитель согласился установить радоновый вентилятор, но поставил вентилятор на бок. Вентиляторы радона следует устанавливать вертикально, чтобы предотвратить скопление воды, которое может привести к преждевременному сгоранию двигателя.

    Без сомнения, самая распространенная проблема, которую я обнаруживаю при проверке нового строительства, - это недостаточная изоляция чердака.Я уже давно об этом говорю, и до сих пор нахожу этот дефект во многих новых домах. Это обычная проблема, потому что не существует такой вещи, как «проверка изоляции чердака» для домов нового строительства. См. Мое сообщение в блоге, посвященное проверкам чердаков в новостройках: Кто проверял чердаки?

    Стекловолоконные биты

    плохо справляются с изоляцией чердаков, потому что их невозможно установить должным образом. Они оставляют зазоры повсюду.В середине фотографии ниже изоляция была сжата до толщины 3-1 / 2 дюйма, что совершенно неадекватно. В новых домах не часто можно найти войлок из стекловолокна, но такое случается.

    Вот нестандартный дом, на чердаке которого были случайно установлены стеклопластиковые войлоки, надеюсь, кем-то, кто не устанавливал изоляцию, чтобы заработать себе на жизнь.

    Прокладка воздуховодов на чердаке без кондиционирования, как правило, тоже плохая практика: http: // buildingscience.ru / documents / insights / bsi-074-duct-dynasty

    Ради забавы, вот чердак, который я наткнулся на оценку TISH в пустующем городском доме, построенном в 2005 году. Здесь было два чердака; над чердаком №1 было много снега. Над чердаком №2 ... снега нет. Кто-то совсем забыл утеплить чердак №2. Я слышал об этом раньше, но это был единственный дом, который я так осматривал. Другими словами, это не общий дефект, но, безусловно, вопиющий.

    Если вы покупаете дом новой постройки, и панель доступа на чердак «запечатана», настаивайте на ее открытии.Подробнее по этой теме здесь: Открытие «герметичных» панелей доступа на чердак - не проблема.

    Сантехника

    Могут протечь даже новые вещи. Мы тестируем облицованные плиткой души с помощью плотины. Когда кафельный душ протекает, это большое дело. На этом фото наша душевая плотина сидит в душе.

    Мы используем инфракрасные камеры для проверки потолков под душевыми на предмет утечек, и обычно мы можем определить утечки еще до того, как вода станет видимой, но не всегда.На следующем фото видно, как вода просочилась через поддон в гараж.

    При сканировании потолка на предмет утечки в душе с помощью ИК-камеры я однажды обнаружил протекающий запорный клапан для раковины в ванной. Это была очень медленная утечка, но строитель был очень благодарен за то, что мы ее обнаружили. Это было бы огромной проблемой, если бы нужно было ремонтировать потолок, но мы поймали это до того, как там пришлось провести какой-либо ремонт.

    Вот дом, где новая посудомоечная машина протекла как сумасшедшая.

    Вот утечка из перелива ванны.

    Негерметичная душевая дверь.

    И протекающая ванна. Из этой ванны на самом деле протекла кучка воды через дом до моего осмотра, и когда я приехал, ее ремонтировали.

    Строитель не знал, что вода проходила через потолок первого этажа, через внешнюю стену и спускалась в подвал.Инфракрасное сканирование и последующий тест с влагомером подтвердили, что вода была во всех этих местах. Строителю предстояло просохнуть гораздо больше, чем предполагалось вначале.

    Когда в новом доме устанавливаются дренажные, сливные и вентиляционные трубы, все испытывается под давлением. Для этого закрывают вентиляционные отверстия. По окончании опрессовки крышки необходимо снять.Об этом часто забывают.

    Сантехнические отверстия и стоки необходимо располагать таким образом, чтобы вода стекала. Я добавил синий цвет на фото ниже, чтобы показать, где в конечном итоге будет сидеть вода. Это вентиляционное отверстие было разбито неправильно.

    При установке незамерзающих кранов их необходимо наклонить вниз, чтобы вода могла стекать. Мы обследовали много новых домов, в которых краны были расположены вверх.Подробнее по этой теме здесь: Смесители без замораживания

    Сливы для посудомоечных машин должны быть прикреплены петлей к нижней стороне столешницы. Во многих новых домах это делается неправильно.

    Мы нашли бесчисленное количество панелей для доступа к сливу ванны, которые либо давали доступ к сплошной стене, либо к отверстию для доступа, размер которого был до смешного меньше. В этом нет ничего страшного, так как эти отверстия можно легко увеличить без использования инструментов, но это всегда хорошо, чтобы посмеяться.

    Каждый газовый прибор должен иметь штуцер или какой-либо способ отсоединения газового трубопровода. после запорный клапан. Здесь этого не произошло.

    ОВК

    Не могу поверить, сколько у меня фотографий HVAC. Напоминаю: все это из новых домов.

    Два приведенных ниже конденсатора должны быть установлены на расстоянии не менее 24 дюймов друг от друга в соответствии с инструкциями производителя по установке.

    Конденсаторы всегда должны устанавливаться на уровне. Когда они так опрокидываются, трубопроводы хладагента могут быть перегружены.

    Когда конденсатор установлен на настенном кронштейне, он не опрокинется. Это хорошая практика ... но в идеале его следует устанавливать на высоте, удобной для обслуживания. В отличие от этого.

    Как и водостоки и вентиляционные отверстия, высокоэффективные вентиляционные отверстия топки должны иметь правильный наклон, чтобы не было провалов, которые могут позволить конденсату скапливаться и блокировать вентиляционное отверстие.Я пометил фотографии ниже, чтобы показать, где этого не произошло.

    Это была страшная находка. Это было отключенное вентиляционное отверстие для водонагревателя. Кто-то забыл приклеить этот стык.

    Всасывающая труба на высокоэффективной печи должна быть установлена ​​на не менее 12 дюймов над уровнем земли, чтобы предотвратить ее засорение снегом. Здесь этого не произошло.

    Я стараюсь проверять, что есть что снаружи, потому что иногда они переключаются.

    Много утечек воздуха в воздуховодах.

    Вот утечка в трубопроводе конденсата. Конденсат дымовых газов очень агрессивен, поэтому металлический корпус печи быстро ржавеет.

    Еще одна утечка конденсата, на этот раз из кондиционера.

    И еще один. Это было рядом со сливом в полу.

    Между отсеком нагнетателя печи и зоной горелки никогда не должно быть отверстий, потому что выхлопные газы из горелки могут попадать в воздух, который распространяется по всему дому. Показанное ниже отверстие было «полевой модификацией».

    При установке блоков HRV их необходимо сбалансировать. Если балансировочные демпферы не прикручены, можно с уверенностью предположить, что они не были сбалансированы.

    В этом доме кто-то установил заслонку на впуске ВСР. Это не позволит ВСР работать должным образом. Демпфер нужно снять.

    Вот кронштейн для защиты от опрокидывания для диапазона, который крепился только к гипсокартону.Это не обеспечит безопасности детей.

    Вот выхлопной вывод сушилки, покрытый ворсом. Я обнаружил это, когда делал годовой гарантийный осмотр для владельца. Хотя это разрешено строительными нормами, я считаю, что крыша - ужасное место для оконцевания каналов сушилки для белья. Подробнее по этой теме здесь: http://www.structuretech2.com/2014/06/dont-vent-your-clothes-dryer-through-the-roof/

    Мы нашли несколько новых домов в одном районе с кухонными вентиляторами, которые производили много шума, но не выпускали воздух.Вентиляторы работают, но внешние заслонки не открываются.

    Мы обнаружили множество клемм вентиляторов для ванн, которые тоже не открываются. В некоторых случаях это результат заедания внутренней заслонки вентилятора. В других случаях это результат блокировки внешней заслонки.

    Обратите внимание на этот вытяжной вентилятор. Мы сняли внутренние фильтры и крышку вентилятора, чтобы лучше видеть, потому что внешняя заслонка никогда не открывалась.Внутри мы обнаружили гибкий пластиковый воздуховод. Единственный приемлемый материал воздуховода от вентилятора кухонной вытяжки - гладкий металл.

    Насколько горячим должен быть воздух, выходящий из вашей печи? Спецификации внутри вашей печи скажут вам. В доме, показанном ниже, выходящий воздух был около 178 ° F, в то время как воздух в доме был около 73 ° F. Это повышение температуры на 105 ° F, но производитель печи потребовал повышения температуры на 40-70 ° F. Я написал это и сказал покупателю, чтобы он изучил это и исправил.Подробнее об этом тесте здесь: Тест своими руками для вашей печи

    После моего осмотра строительная компания, занимающаяся HVAC, сообщила покупателю, что ремонт был устранен. Примерно 11 месяцев спустя владелец нанял меня, чтобы я снова осмотрел несколько вещей, в том числе печь. Я обнаружил такую ​​же проблему с печью. Короче говоря, газовый регулятор был неисправен, и печь сжигала намного больше газа, чем следовало бы, с момента ее установки. Строитель исправил это во второй раз, но на то, чтобы добраться до этого места, потребовался целый год.

    И напоследок сборник плохо установленных регистров, в основном на пинках. Все из новостройки.

    Последний - скорее дефект "ковра", чем дефект HVAC. Посмотри, сможешь ли ты разобраться в проблеме. Фотография справа такая же, как и слева, но наверху есть инфракрасное изображение.

    Электрооборудование

    Прежде чем я перейду к электрическим дефектам в новых домах, позвольте мне вначале сказать, что эти дефекты были обнаружены во многих разных домах. Как и все дефекты в этом сообщении в блоге. Я не нахожу тонны электрических дефектов при инспекции нового строительства, но они есть.

    Выключатель, показанный ниже, имел два соединенных провода, но был рассчитан только на один провод. Это известно как двойное нажатие и подпадает под категорию дефектов домашнего осмотра-101.

    Вот еще парочка, опять же из новостройки.

    То же правило и для нейтральных проводов. Один провод на винт. Не два.

    Между лицевой стороной щита и гипсокартоном не должно быть зазора при использовании в горючем строительстве. Его нужно установить заподлицо.

    Потенциал ошибок при установке обратно пропорционален возможности увидеть ошибку.Другими словами, люди более склонны сокращать путь, когда думают, что никто не увидит. Как за ящиками под варочной панелью. Эта розетка висела на проводах. В новом доме. Как мы говорим здесь, в Миннесоте, уфф-да.

    Вот розетка GFCI, установленная на чердаке. Почему? Как это должно быть сброшено, если оно сработает? Это недоступно и не должно быть устройством GFCI.

    Распределительным коробкам всегда нужны крышки, даже на чердаке.Этот был упущен.

    Вот розетка на чердаке, установленная более чем в 10 футах от выхода радона. Эта проводка теперь требуется на чердаке, поэтому при необходимости можно установить радоновый вентилятор, но если вентилятор должен быть установлен здесь, выходную коробку просто нужно будет переместить. Вентиляторы радона не идут с 10-дюймовыми шнурами.

    Вот неправильно установленный зажим заземления. Его нужно сдвинуть вверх примерно на дюйм, чтобы он мог коснуться металла.

    Дымовые извещатели необходимо устанавливать на высоте не менее 4 дюймов от потолка.

    Неиспользуемые отверстия в панелях всегда необходимо закрывать.

    Кабельные зажимы необходимо использовать для крепления кабелей к коробке и предотвращения их повреждения. Этот был упущен.

    Это была супер-редкая находка.Это была розетка в ванной, не имевшая защиты от GFCI.

    Вот еще одна редкая находка для нового дома; розетка в гостиной с обратной полярностью.

    И, наконец, люстру поставили слишком близко к ванне. Он должен быть на расстоянии не менее трех футов. Этот кусок оранжевой ленты на потолке отмечает 3 фута. Подробнее об этом дефекте здесь: Люстры над ваннами

    Состав строения / подвала

    Эта выемка для унитаза - нет-нет.

    Так и этот, но это не отметка. Они прошли до конца.

    Таков вырез в этой балке. Наверное.

    Изменение первоначальных планов привело к серьезным изменениям на месте изготовленных узлов, ранее известных как фермы. Мы заметили это во время предварительного осмотра гипсокартона.

    Вот неподходящая вешалка, которая была изогнута и прибита к месту.Вроде.

    Вот еще одна неподходящая вешалка.

    И еще один. На самом деле это даже не вешалка.

    Эта стена полностью не касалась анкерного болта, или анкерный болт был неправильно расположен.

    На следующих двух фотографиях показаны очевидные проблемы с монтажом пенопласта в области обода.Дополнительная информация по этой теме в Journal of Light Construction: Spray Foam Insulation Problems

    Когда дом построен с вытяжной системой вентиляции, а полиуретан на части стены подвала, обрамленной деревом, не герметичен, влажный наружный воздух будет просачиваться в полость стены подвала и затем конденсироваться на относительно холодном поли. В доме, изображенном ниже, на полиамиде было так много конденсата, что у основания стены скапливалась вода.Строитель уже дважды пытался устранить предполагаемую течь в окне, но это был просто конденсат.

    Примечание: это противоположно тому, о чем я писал здесь: Почему дома плачут? В холодную погоду на верхних этажах дома появляются пятна сайдинга, а вентиляция «только приточная» усугубит это состояние.

    Исправление состоит в том, чтобы сделать полиуретан на 100% воздухонепроницаемым или изолировать часть стены с деревянным каркасом с помощью вспененной изоляции с закрытыми порами.Для протокола, я не лицемер; Много лет назад я сделал это в собственном доме: напылением пенопласта в доме Рубена.

    Это все на этот год, и это, наверное, мой последний мегапост о новых строительных дефектах. В будущем мои сообщения в блоге о новых дефектах конструкции, вероятно, будут сосредоточены на одной или двух конкретных проблемах, а также на том, почему они важны.

    Спасибо за внимание.

    Автор: Рубен Зальцман, Structure Tech Home Inspections

    Предыдущее сообщение
    Подтверждение продукта: нужен измеритель влажности? Получите это.
    Новое сообщение
    Неудачные уплотнители окон: частая причина запотевания стекла

    Rental Сокращения объявлений | Жилищный фонд

    ½ ванны: Только туалет и раковина

    кондиционер: Кондиционер

    прибор: прибор

    В наличии: В наличии

    балкон: Балкон

    bb: Плинтус тепло

    br: Спальня

    bkyd: задний двор

    корп: дом

    brk: кирпич

    bsmt: Подвал

    д / д: Посудомоечная машина и утилизация

    d / w: Посудомоечная машина

    da: Обеденный уголок

    ден: Комната без туалетов

    др: Столовая

    dup: Дуплекс, двухэтажная квартира / блок

    деп .: Депозит

    eff: Однокомнатная квартира (иногда ее называют энергоэффективным блоком)

    eik: Кухня-столовая: кухня, достаточно большая, чтобы вместить стол и стулья.

    эл .: Электричество

    лифт лифт

    fmr: Аренда за первый месяц

    этаж: Этаж

    fp: Камин

    Меблировка: Меблирована

    hw: Паркетные полы

    hse: дом

    ht, htd: с подогревом

    imm occ: Немедленное размещение

    inc: Включает или включает

    домовладелец: Лицо, которое владеет квартирой и которому выплачивается арендная плата

    аренда: Юридический документ, подписанный арендодателем и арендатором, с указанием деталей аренды

    lg: Большой

    lnd, lndr: Прачечная

    чердак: Открытая планировка, часто адаптируемое здание многократного использования

    lr: Гостиная

    lmr: Аренда за последний месяц

    мес: Ежемесячно

    мод: Модерн

    бесплатно: бесплатно агентом по недвижимости или брокером

    Нет очков: Нет домашних животных

    для некурящих: Лицо, которое не курит сигареты, сигары и т. Д.

    №: Около

    жилая площадь: С новым ремонтом

    собственник: Собственник управляет зданием

    собственник / ок .: Собственник занят: собственник проживает в доме

    проф: Профессиональный

    ванная: Собственная ванная

    pvt rm: Отдельная комната

    ref: Холодильник

    refs reqd: Необходимые ссылки

    ren: С ремонтом

    пог.м: комн.

    сек: Залог

    sf: квадратный фут

    svc: Сервис

    sl alcov: Спальный альков: достаточно большое пространство для кровати, а не отдельная комната

    студия: Однокомнатная квартира с раздельным санузлом

    split: Разделение на 1 спальню, считается 2 спальнями без гостиной (или может использоваться как 1 спальня с гостиной)

    субаренда: Соглашение, согласно которому законный арендатор квартиры сдает в аренду другому лицу.

    T: Рядом остановка общественного транспорта.

    арендатор: Лицо, снимающее квартиру у арендодателя

    twnhse: Таунхаус, несколько этажей

    коммунальные в т.ч .: Коммунальные услуги включены в ежемесячную арендную плату

    коммуналка: Коммунальные услуги (газ и электричество)

    w / d: Стирально-сушильная машина

    w / w: Ковровое покрытие от стены до стены

    ярд: двор

    Стоит ли геотермальное отопление для дома? Что идет не так?

    Геотермальные системы отопления для домов

    Бытовые геотермальные системы отопления могут быть отличным способом обогреть дом , заменить печь и помечены как средства экономии денег.Вопрос в том, стоят ли они шумихи? Вот краткий обзор того, как они работают.

    Начиная с глубины от 6 до 10 метров, температура земли больше не зависит от колебаний температуры поверхности и остается относительно постоянной на уровне от 8 до 10 C. Таким образом, основной принцип геотермального отопления и охлаждения заключается в использовании этого постоянная внутренняя температура земли для уравновешивания сильно колеблющихся температур поверхности в Северной Америке и Канаде.

    С помощью тепловых насосов геотермальные системы отопления и охлаждения извлекают тепловую энергию и передают ее в здания, экономя примерно от 50 до 60% затрат на отопление и охлаждение, в зависимости от сравниваемого топлива.

    В летние месяцы геотермальное охлаждение работает аналогично стандартному кондиционированию воздуха, только тепло не просто выбрасывается в наружный воздух, а откладывается глубоко в земле для использования в будущем. Результатом является безупречное кондиционирование воздуха, потому что тепло, отбираемое в летние месяцы, фактически используется для обогрева земли глубоко под землей, тепла, которое повысит эффективность теплового насоса источника тепла в зимние месяцы.

    Геотермальные системы отопления дома:

    Вертикальные геотермальные системы с замкнутым контуром имеют герметичную U-образную трубу из полиэтилена высокой плотности, по которой переносится теплоноситель (обычно смесь воды и метанола) в непрерывно циркулирующем контуре, обеспечивающем теплопроводный обмен.Когда жидкость возвращается на поверхность, нагревается или охлаждается в зависимости от сезона, дополнительное или уменьшенное количество тепла в воде используется для кондиционирования дома. Требуемая глубина для этой системы обычно составляет 300 футов или более, а стоимость рассчитывается в футах. Через нос, но ногой.

    Геотермальная вертикальная замкнутая система © Александр Гилберт

    Горизонтальная замкнутая геотермальная система работает так же, как и вертикальные системы, за исключением того, что трубы проходят вперед и назад на глубине от 6 до 10 футов под землей.Установка подразумевает рытье траншей (по крайней мере, 300 футов), а не рытье колодца.

    Горизонтальные системы тепловых насосов с грунтовым источником могут быть дешевле в установке, но требуют значительного пространства и наносят довольно серьезный ущерб любым экосистемам, которые лежат на предполагаемом пути. Для данной длины трубы системы с горизонтальным контуром немного менее эффективны, чем системы с вертикальным контуром, поскольку на них легче воздействовать температурой поверхности. Другой недостаток заключается в том, что при возникновении утечки в контуре при использовании горизонтального коврика или решетчатой ​​системы весь сад придется снова выкопать в поисках крошечной утечки, которая теряет давление в системе.

    Геотермальная система с горизонтальным контуром © Александр Гилберт

    Геотермальные системы с открытым контуром используют грунтовые воды, закачиваемые непосредственно из водозаборной скважины (глубиной от 75 до 100 футов) для забора и нагнетания тепла. Вода откачивается из первой скважины, а после теплообмена закачивается во вторую скважину.

    Геотермальная система с открытым контуром © Alexandre Gilbert

    Системы с открытым контуром имеют очень высокий термический КПД, и их установка может быть на 50% дешевле, чем вертикальные системы с обратной связью.Однако условия, необходимые для правильного функционирования этих систем, редко встречаются в городских районах, поскольку они требуют обильного источника грунтовых вод и высокого уровня грунтовых вод.

    Сэкономит ли геотермальное отопление деньги?

    Это действительно зависит от размера объекта отопления. Ни одна геотермальная система не обходится дешево в установке , и поскольку она предлагает только сокращение потребления, окупаемость инвестиций действительно возможна только для больших зданий. По этой причине геотермальная энергия больше подходит для коммерческих или многоквартирных жилых проектов значительного размера.

    Дом должен быть довольно большим и иметь несколько плохую изоляцию, чтобы фактически окупить себя в разумные сроки. Во многих случаях, особенно при строительстве новых домов среднего размера, такие крупные финансовые вложения в энергоэффективность могут принести гораздо большую прибыль, если вместо этого они будут направлены на удержание тепла - более качественные окна, дополнительную изоляцию дома в новом строительстве, изоляцию существующих стен от снаружи во время ремонта дома, а лучше ленты и мембраны для герметизации воздуха и т. д.

    Цены Ball park на геотермальную систему : Для дома среднего размера (2000 кв. Футов) установка GSHP легко будет стоить 30 000 долларов, и это в обмен на ежемесячную экономию около 50% на счетах за отопление. . Таким образом, окупаемость среднего дома для одной семьи слишком далека, чтобы сделать его финансово конкурентоспособным вариантом для всех домов, кроме самых потребляющих, - и даже тогда только тогда, когда котел или печь вышли из строя и нуждаются в замене.

    Те же самые инвестиции в размере 25 000 долларов (или, возможно, меньше) в лучшую тепловую оболочку, вероятно, легко сократят счета за отопление на 70 или 80%, а может, и больше.Геотермальная энергия - отличная глобальная технология, но дома с плохой изоляцией для одной семьи получат гораздо больше прибыли, если вместо этого деньги будут вкладываться в изоляцию или баланс между энергосберегающими ремонтами и высокоэффективными тепловыми насосами.

    .
