Циркуляционный насос для отопления - параметры выбора и классификация

Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.

Конструкция

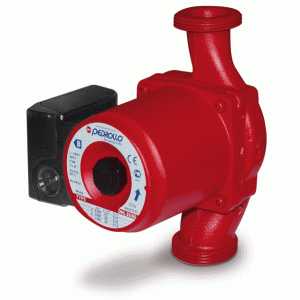

Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»

Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.

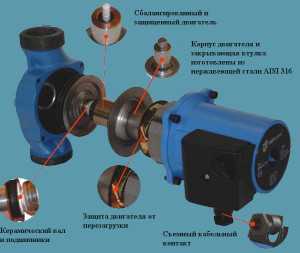

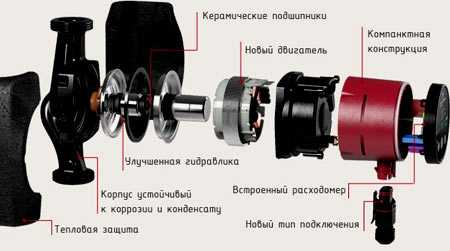

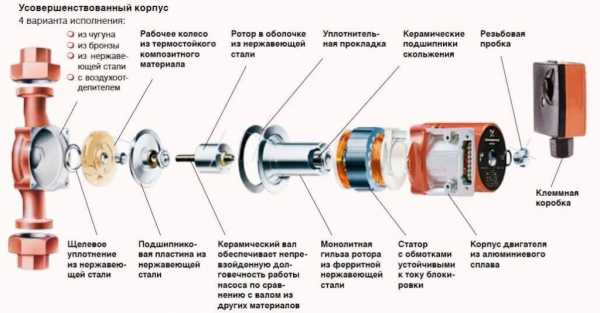

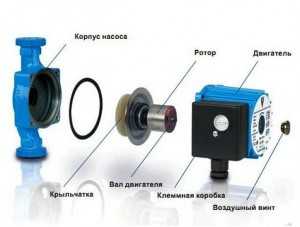

Как правило, конструкция насоса представлена такими элементами:

  1. Корпус с присоединительной улиткой, к которой крепятся трубы контура.
  2. Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
  3. Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
  4. Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.

Положительные и отрицательные стороны

В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.

Из достоинств можно назвать:

  • тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
  • возможность регулировки системы;
  • универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
  • большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.

Классификация

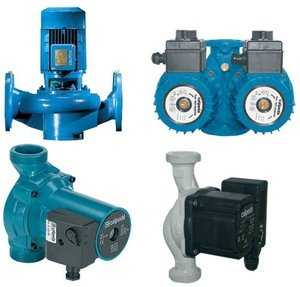

В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).

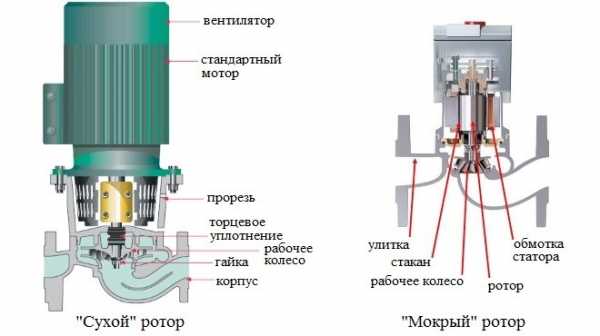

Ротор сухого типа

Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.

Ротор влажного типа

Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.

Особенности выбора

Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.

Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.

Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.

Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.

Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.

Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.

Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.

Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.

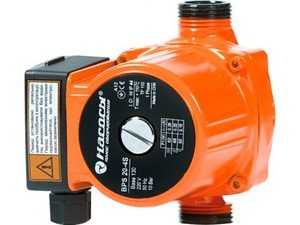

Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.

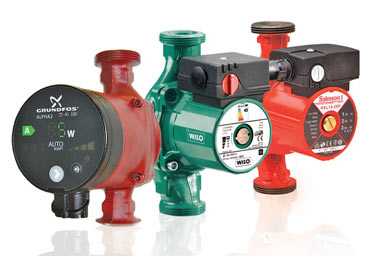

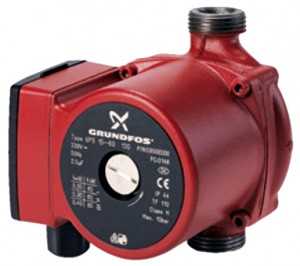

Циркуляционные насосы Грундфос

Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.

Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.

Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.

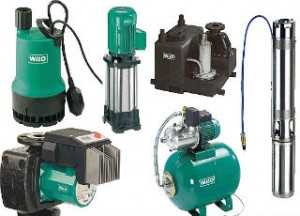

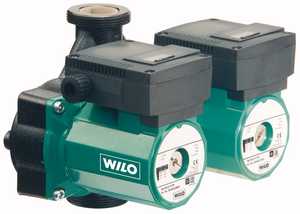

Циркуляционные насосы Вило

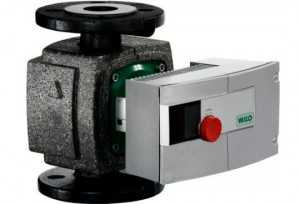

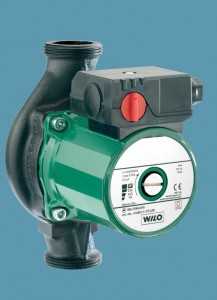

Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.

Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.

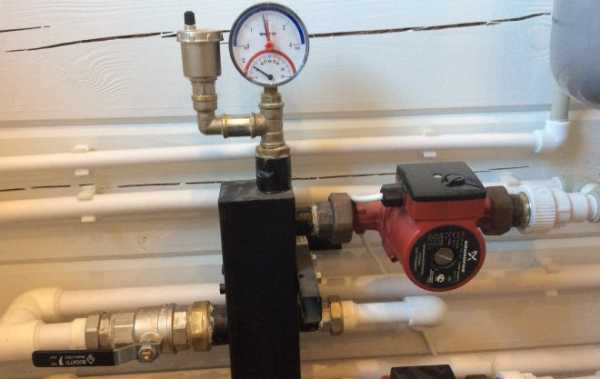

Особенности монтажа

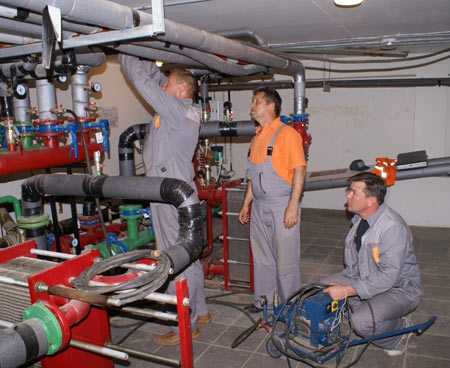

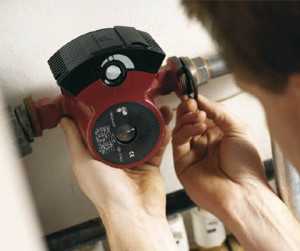

Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.

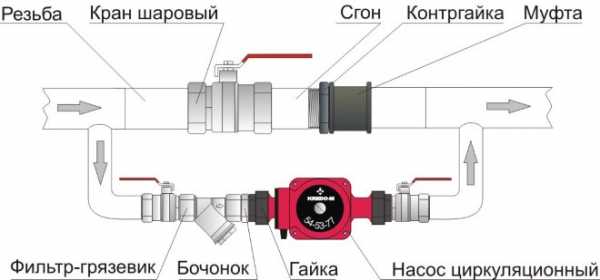

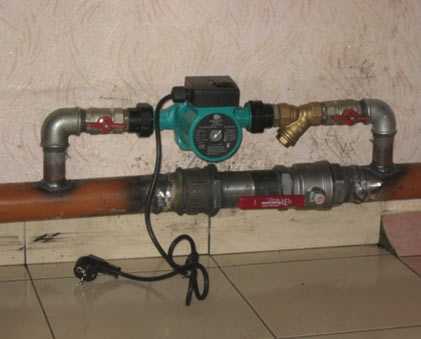

Установка насоса производится на линии обратного типа около теплового котла.

Это требование имеет смысл лишь для домов площадью более 200 кв.м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.

Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.

spetsotoplenie.ru

Насосы циркулярного типа для систем отопления и область их применения

В системах отопления используют насосы циркулярного типа. Они применяются для продвижения горячей воды по теплоцентрали. Принцип работы насоса состоит в том, чтобы помогать воде продвигаться по системе отопления. Жидкость в батарее циркулирует по замкнутому кругу. С помощью циркулярного насоса горячая вода равномерно движется по системе, так что все батареи остаются горячими.

Из-за перепада давления происходит принудительный процесс движения воды по системе. Это помогает циркулировать горячей воде внутри системы.

Общие сведения о насосах

Сегодня в продаже вы найдёте циркулярные агрегаты разных моделей и мощности. Некоторые модели нужны для использования в небольшой системе, а некоторые используют для прокачки воды в большом, многоквартирном строении. Для частного дома или коттеджа подойдет агрегат с низкой мощностью. Такой агрегат стоит не очень дорого, он экономичен, неприхотлив в работе.

Для более крупных объектов используют насосы большей мощности. Они без труда будут перегонять воду по системе, их мощности вполне достаточно для выполнения этой работы.

Основным достоинством циркулярного насоса является большая экономия газа, который отапливает систему. Это возможно, когда совмещают газовый котёл и циркулярный насос. В результате расход газа снижается, происходит экономия денежных средств. Это особенно актуально сегодня, так как газ стоит недёшево, а использование циркулярного агрегата поможет сэкономить бюджет семьи.

Основным фактором при покупке агрегата является его производительность, которую можно рассчитать самому. Для этого следует загрузить циркулярный насос на полную мощность. Важным фактором являются и условия его эксплуатации. Сюда относятся виды теплоносителей, температура, при которой они работают, тип материала, диаметры трубопровода теплоцентрали. Когда агрегат для отопления теплоцентрали используется в агрессивной среде, этот фактор нужно тоже учитывать при покупке мотора.

Главным фактором при выборе мотора является напор циркулярного агрегата. Следует внимательно изучить параметры внутреннего давления насоса. Изучать этими характеристики мотора нужно, если вы хотите монтировать насос для обогрева частного дома или многоэтажного строения. Все технические данные указаны в паспорте изделия, поэтому при выборе агрегата нужно их учитывать.

Моторы циркулярного типа для отопительных систем могут работать в тихом режиме. Такие модели агрегатов оснащены ротором мокрого типа. Они используются, в основном, в отопительных системах собственных домов и загородных коттеджей.

В общем, циркулярные насосы незаменимы при эксплуатации систем отопления. При их покупке лучше проконсультироваться у специалиста.

Агрегат для циркуляции жидкости в системе отопления решает сразу несколько задач:

  • в первую очередь он обеспечивает движение горячей воды по разводке;
  • с его помощью повышается коэффициент полезного действия системы отопления;

Значит , мощный агрегат может усилить теплоотдачу, уменьшить энергоемкость теплосистемы, что важно для малогабаритных квартир. Циркуляционный насос помогает продвижению теплоносителя по системе отопления, в результате чего увеличивается теплоотдача батарей отопления.

Из чего состоит насос для системы отопления?

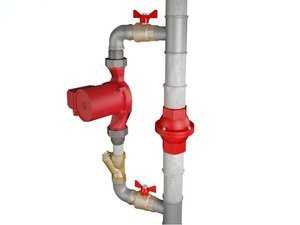

Стандартный циркуляционный агрегат монтируют по схеме работы оборудования напорного типа. Электрический мотор передаёт движение на вал. К нему прикрепляется крыльчатка, которая расположена в корпусе-улитке, вращается там. Она служит генератором центробежной силы. По этой стандартной схеме функционируют практически все модели насосов. И хотя циркулярные агрегаты работают по одной схеме, но они различаются друг от друга конструкцией мотора, видом рабочей камеры.

Виды подключения электрических насосов

В зависимости от марки и мощности насосы для системы отопления бывают:

  1. однофазные;
  2. трёхфазные.

Однофазные циркуляционные насосы наиболее распространены. Они устанавливаются на бытовых объектах, в частном секторе, в многоквартирных домах. Эти агрегаты запитываются от сети на 220 вольт. Трёхфазные циркулярные устройства используются в основном на промышленных предприятиях. Эти приборы подключаются к кабелю на 380 вольт. Трёхфазные насосы в быту почти не используют.

В зависимости от вида рабочей камеры агрегаты подразделяют:

  1. сухого типа;
  2. мокрого типа.

В циркулярных агрегатах сухого типа его статор и ротор изолированы мембраной влагостойкого вида. Она отделяет их от улитки. В циркуляционных моторах мокрого типа мембрана изолирует только статор. Ротор функционирует в мокром корпусе, где расположена и улитка.

Как правильно выбирать циркуляционные насосы

Изготовлением циркулярных моторов сегодня занимаются многие фирмы. Рядовому покупателю трудно сделать выбор среди этого разнообразия. Мы посоветуем вам внимательно изучить технические характеристики агрегата, его мощность, тип работы. Давайте, посмотрим на конкретном примере как это делается.

Насос для системы отопления

Мощность циркуляционного агрегата должна выбираться по параметрам функции напора воды. Ведь чрезмерный напор в теплосистеме может нанести вред, повредить котел отопления, батареи.

Рассчитать напор можно по объему подачи горячей воды к радиатору. Это зависит от диаметра трубы, силы и скорости потока. Итак, циркуляционные агрегаты для систем отопления могут прокачивать через радиатор некоторое количество горячей воды.

Для определения объема горячей воды учитывают теплоотдачу радиатора. Она зависит от конструкции радиатора и металла, из которого он сделан. Также следует учитывать степень термоизоляции строения, климатические условия в местности, где находится дом.

Что нужно, чтобы правильно выбрать насос:

  1. рассчитать объем теплоносителя;
  2. определить напор теплоносителя;
  3. согласно расчётам выбрать подходящую модель циркулярного насоса

Только придерживаясь этих рекомендаций можно подобрать подходящую именно вам модель циркулярного агрегата.

Циркуляционный агрегат обычно покупают для улучшения системы отопления и горячего водоснабжения. Он используется чтобы усилить движение горячей воды в системе, заставляя её равномерно циркулировать. Некоторые конструкции циркуляционных насосов могут направлять теплоноситель в обратном направлении.

Режим работы циркулярного насоса

Корпусы циркуляционных агрегатов отливаются из прочных и нержавеющих металлов:

  1. чугуна;
  2. алюминия;
  3. бронзы;
  4. латуни;
  5. стали.

Ротор изготавливают из стали или керамики.

Виды циркуляционных насосов

Различают 2 вида циркулярных моторов:

  1. с сухим ротором;
  2. с мокрым ротором.

Агрегаты сухого типа изолированы от соприкосновения с перекачиваемой водой. Они подразделяются несколько видов:

  1. консольные;
  2. вертикального типа;
  3. блочного типа.

Циркуляционные насосы консольного типа имеют горизонтально расположенный двигатель. Его всасывающий патрубок расположен на наружной стороне улитки. У вертикальных насосов двигатель расположен горизонтально.

Агрегаты циркуляционного сухого типа функционируют довольно шумно, поэтому их следует монтировать в помещении с хорошей звукоизоляцией. Основным достоинством циркуляционных насосов для системы отопления является эффективная работа. Эти агрегаты монтируют, лишь когда система отопления плохо работает и нужно перекачать большой объем горячей воды.

Циркулярные устройства мокрого типа работают более тихо. Мотор и ротор отделяются друг от друга кольцами уплотнения. В ходе работы (при вращении) между ними возникает тонкая пленка из воды. Она создаёт герметичность.

Достоинства циркуляционных насосов отопления

  1. малогабаритные, мало весят;
  2. работают долго в бесперебойном режиме;
  3. работаю тихо;
  4. экономно расходуют энергию;
  5. легко монтируются и ремонтируются.

Недостатком же циркуляционных приборов такого типа является низкий КПД, поскольку ротор большего размера невозможно герметизировать. Поэтому их используют только для малых и средних отопительных систем, а также для улучшения циркуляции жидкости. Как бы там ни было, а циркуляционные насосы не дают жидкости застаиваться в системе, помогают избежать образования воздушных пробок, поэтому в вашем доме всегда будет тепло и уютно.

Оцените статью: Поделитесь с друзьями!

kotel.guru

характеристика и как грамотно выбрать лучший

Чтобы в каждом доме эффективно работала система отопления, требуется циркулярный насос, при помощи которого по трубам передвигается теплоноситель. Благодаря этому помещение прогревается качественно и равномерно. Если теплоноситель будет двигаться слишком быстро или слишком медленно, то помещение будет обогреваться неравномерно, что не очень-то приятно.

Насосы для отопления частного дома используют для того, чтобы теплая вода равномерно распределялась по трубопроводу. Вот поэтому необходимо со всей ответственностью подходить к выбору циркуляционного насоса для системы отопления, потому что от него во многом будет зависеть комфортная обстановка в доме.

Выбирая циркуляционный насос, можно совершенно не принимать во внимание тот факт, какое топливо применяется для отопительного котла. Это значит, что для оборудования, работающего на твердом, жидком топливе или газе, можно применять одну и ту же модель помпы. Так какие существуют виды циркуляционных насосов для отопления, как выбрать их?

Виды циркуляционных насосов

В настоящее время существует два вида агрегата: с сухим и мокрым ротором.

Перед тем как выбрать тот или иной вид насоса, необходимо изучить их характеристики. Для правильного выбора необходимо учесть следующее:

  • какая площадь помещения будет использоваться для обогрева;
  • необходимая температура в помещении;
  • вид топлива;
  • тип и функциональные особенности котла отопления;
  • количество этажей в здании, которое будет отапливаться;
  • какое давление теплоносителя в трубах;
  • какая температуры возникает на входе и выходе котла.

Нужно знать, что циркуляционный насос вводится в систему отопления двумя способами. Это тоже влияет на правильный выбор.

Первый способ заключается в том, что помпа встраивается непосредственно в отопительный котел. При втором способе происходит вваривание насоса в качестве отдельного элемента системы отопления.

Второй вариант чаще всего используется в домах со старыми моделями отопительных котлов, которые не имеют встроенного насоса. В таких системах движение теплоносителя осуществляется за счет разницы в массе и плотности холодного и горячего теплоносителя. Для лучшей эффективности трубы прокладывались под уклон. Если в такую систему внедрить циркуляционный насос, то скорость перемещения теплоносителя увеличится в несколько раз, а, значит, помещение прогреется также гораздо быстрее.

Насос для системы отопления с мокрым ротором

В помпах такого вида крыльчатка, являющейся рабочей движущейся частью, погружается непосредственно в теплоноситель, который одновременно выполняет две роли – выступает в качестве смазки и охладителя двигателя. Чтобы в электрическую часть мотора не попала влага, ее защищают герметичным стаканом из нержавеющей стали, который устанавливается между статором и ротором.

Ротор обычно изготавливается из керамики, для подшипников применяют графит и также керамику. Корпус насоса изготавливается в основном из латуни, бронзы или чугуна. Особенностью насоса для систем отопления с мокрым ротором является его очень тихая работа, долгий срок эксплуатации без технического обслуживания, простота настройки и легкость ремонта.

Уровень КПД насосов с мокрым ротором на 30% ниже, чем у «сухого» агрегата. Такая небольшая производительность связана с тем, что невозможно осуществить герметизацию металлической гильзы, которая отделяет статор и носитель тепла, при большом диаметре ротора. Однако целесообразно использовать оборудование такого типа для бытовых нужд, где необязательна циркуляция теплоносителя в трубопроводах, имеющих большую протяженность.

Модульная конструкция насоса для системы отопления с мокрым ротором состоит из следующих элементов:

  • корпус;
  • короб с клеммниками;
  • картуш, состоящий из ротора и вала с подшипниками;
  • электрический мотор со статором;
  • рабочее колесо.

Модульная сборка удобна тем, что если из строя вышла какая-то часть насоса, то она легко заменяется на новую. Кроме того, если в картуше скопится лишний воздух, то его можно быстро удалить.

В агрегат такого типа производители часто устанавливают одно- или трехфазные электродвигатели. Чтобы прикрепить насос к трубопроводу, применяют резьбовый или фланцевый вид соединения. Тип крепления определяется мощностью и производительностью агрегата. Вал следует закреплять строго горизонтально, что позволяет теплоносителю достигнуть подшипников.

Используют такой агрегат для системы отопления в частных домах и городских квартирах.

Насос для системы отопления с сухим ротором

В этом случае рабочая часть ротора не контактирует с водой, потому что защищают его уплотнительные кольца. Во время запуска агрегата начинают двигаться кольца относительно друг друга. У таких деталей замечательно отполированы поверхности, которыми они соприкасаются, образуя тонкий слой водной пленки.

КПД насосов для системы отопления с сухим ротором составляет 80%. Главным недостатком такого агрегата является сильный шум и вибрация, поэтому для него требуется подыскивать отдельное помещение.

Особенностью работы насосов с сухим ротором является постепенное разрушение торцевых уплотнителей, из-за чего им требуется наличие слоя воды между рабочими поверхностями, который выступает в качестве смазки. Сухие агрегаты бывают горизонтального и вертикального вида и имеют разные конструктивные особенности.

Как выбрать циркуляционный насос для отопления

Перед тем как выбрать тот или иной вид циркуляционного насоса, следует рассчитать уровень его производительности. Делается это довольно просто: мощность котла следует приравнять к объему воды, пропускаемой за минуту. Например, если мощность отопительного котла будет составлять 35 кВт, то через него пройдет 35 л воды.

Затем определяют, сколько будет расходоваться воды на конкретном участке циркуляции. Для этого необходимо знать мощность отопительных радиаторов и приравнять. Средняя скорость движения воды в трубопроводе равняется 1,5 м/с.

Чтобы рассчитать мощность насоса, следует, к примеру, взять десятиметровый отрезок трубопровода, и создать в нем напор с показателем 0,6 м. Получается, чтобы 100 метров труб нормально функционировали, требуется напор в 6 м. Осталось дело за малым – подобрать такой циркуляционный прибор, у которого технические возможности создавали бы заданные условия.

Тонкие трубы обладают высоким гидравлическим сопротивлением, поэтому требуется агрегат с высокой мощностью. А вот для труб большого диаметра может применяться агрегат небольшой мощности.

Принцип установки

Устанавливая циркуляционный насос для системы отопления дома, необходимо учитывать следующее:

  • Расширительный бачок должен располагаться на один метр выше самой высокой точки системы отопления. Если возникает такая необходимость, то бак врезается на самом высоком отрезке системы.
  • Рекомендуется устанавливать байпас, который обеспечивает обвод системы. Он потребуется в случае поломки насоса или отключения электроэнергии. В этом случае система отопления будет продолжать функционировать.
  • В каждый радиатор следует устанавливать кран Маевского. Он используется тогда, когда в системе скапливается воздух, и была возможность его оттуда стравливать.

Заключение

Благодаря циркуляционному насосу система отопления дома начинает работать максимально эффективно. Однако при выборе такого агрегата нужно быть очень внимательным и следует учитывать все его характеристики. Потому что от правильного выбора зависит комфортное препровождение в собственном доме.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Выбираем циркуляционные насосы для систем отопления.

Создание в квартире или загородном доме условий, приемлемых для комфортного проживания человека зависит от многих факторов, одним из которых является приемлемая для жизнедеятельности человека температура. Для ее поддержания необходимо, чтобы исправно функционировала система отопления, сохраняя при этом определенную температуру носителя. Кроме того, важна и энергоемкость осуществления процесса нагрева.

Для обеспечения более эффективной работы инженерных коммуникаций используются циркуляционные насосы для систем отопления. От их правильного выбора и установки зависит:

  • Долговечность функционирования всей системы и сохранность соединений трубопровода и прокладок.

  • Возможность снизить затраты на электроэнергию и сэкономить на электричестве

  • Предотвратить появление шума в трубах и радиаторах за счет создания оптимального давления в них.

Функции водяного насоса для отопления

Основное назначение циркуляционного водяного насоса заключается в том, чтобы обеспечивать принудительную циркуляцию теплоносителя в условиях замкнутой отопительной системы. Конструктивно устройство для нагнетания давления в трубопроводе состоит из стального или керамического ротора, роторного вала с крыльчаткой, электродвигателя и вращающегося ротора. Установка насоса в систему отопления способствует засасыванию теплоносителя с одной стороны и его нагнетание с другой. При этом функционирование осуществляется за счет центробежной силы, которая возникает при работе крыльчатки, а создаваемый напор должен преодолевать гидравлическое сопротивление элементов инженерной сети.

Благодаря врезке насоса достигается следующее:

  • Температура всей системы приводится к единому показателю

  • Устраняются воздушные пробки в радиаторах

  • Появляется возможность увеличить радиус контура сетей отопления

Однако чтобы получить необходимый эффект, следует правильно подобрать нужный тип и модель агрегата для циркуляции теплоносителя. При несоответствии параметров системы и характеристик оборудования достижение нужного напора становится невозможным.

Циркуляционные насосы для отопления: характеристики и виды

Для нагнетания необходимого давления в отопительной сети и обеспечения циркуляции теплоносителя может использоваться оборудование двух типов: роторного ″сухого″ и погружного ″мокрого″.

устройство циркуляционного насоса

Первый вариант устанавливается таким способом, что отсутствует его непосредственный контакт с теплоносителем, поскольку рабочая часть ротора изолируется с помощью уплотнительных колец. В зависимости от расположения всасывающего патрубка насосы сухого типа разделяют на блочные, вертикальные и горизонтальные. Они могут изготавливаться из угольного агломерата, керамики или нержавеющей стали. Для насосов ″сухого″ типа характерны высокие показатели шума, поэтому при установке необходимо позаботься о звукоизоляции. Кроме того, при наличии в этих устройствах скользящих торцевых уплотнений следует контролировать содержание примесей в теплоносителе и уровень запыленности помещения.

Высокое содержание пыли в воздухе может привести к попаданию мелких частиц внутрь насоса, что повредит уплотнительные кольца и нарушит их герметизацию. Для предотвращения нежелательных разрушений уплотнители следует регулярно смазывать. Насосы этого типа используются для нагнетания давления высокой мощности, поэтому их можно устанавливать в строениях высокой этажности.

Циркуляционные насосы для систем отопления, относящиеся к устройствам погружного типа, имеют непосредственный контакт с теплоносителем. Они характеризуются низкими показателями шума и могут эксплуатироваться без поломок в течение длительного времени. В системах обогрева целесообразно использовать агрегаты в корпусе из бронзы или латуни. Эти металлы не вступают в реакцию с теплоносителем под воздействием высокой температуры и сохраняют свои характеристики.

К недостаткам оборудования для улучшения циркуляции погружного типа относится низкий КПД, что обусловлено его небольшими размерами. Поэтому погружные насосы используются лишь для установки в небольших домах частного типа.

Выбор циркуляционного насоса для отопления: как не ошибиться

При подборе насоса для обеспечения циркуляции теплоносителя в отопительной сети учитываются следующие параметры:

  • Продуктивность агрегата, которая высчитывается в зависимости от наилучших условий предельной загруженности.

  • Выбор циркуляционного насоса для отопления зависит также от потерь в гидравлике, которые возникают в трубопроводе при приобретенной скорости циркуляции носителя

  • Условия эксплуатации, к которым относятся материал и диаметры трубопроводов, характеристики и тип теплоносителя и его температурный режим. Если насос используется в агрессивной среде, то при расчетах это необходимо учитывать.

  • Внутреннее давление агрегата. Этот параметр связан с сетями инженерных коммуникаций  и  его значение совпадает с размером суммарного гидравлического сопротивления. В замкнутой отопительной системе этажность не влияет на величину этого параметра и она одинакова для типовых коммуникаций.

При выборе насоса также необходимо учитывать и такой показатель, как потребность в обогреве квартиры или частного дома.

Главным фактором при выборе насоса является площадь жилья и теплопроводность материалов, из которых оно построено.

Расчет циркуляционного насоса для отопления: как не просчитаться

Чтобы установить устройство, обеспечивающее циркуляцию теплоносителя, необходимо учитывать следующие параметры:

  • Напор отражает его способность поднять теплоноситель на определённую высоту.

  • Расход показывает: какова его способность перекачивать определенное количество носителя за определенный промежуток времени.

Расчет циркуляционного насоса для отопления производится по формуле

Q=N/(t2-t1), где

Q – расход теплоносителя (м3/час)

t2 – температура греющей воды, в подающем трубопроводе (0С), обычно +90 0С – +95 0С

t1 – температура нагреваемой воды, в обратном трубопроводе (0С), обычно +70 0С

N – мощность котла или газовой колонки (кВт)

Эти расчеты используются, если в системе отсутствует возможность установки циркуляционного устройства.

Установка насоса в систему отопления: нюансы монтажа

монтаж циркуляционного насоса

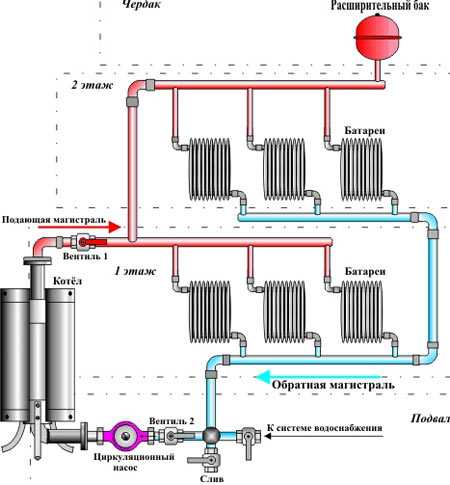

Раньше подключение насоса к отоплению осуществлялась в систему обратного тока носителя, чтобы более холодная жидкость помогала продлить срок эксплуатации подшипников, ротора и других механизмов. Современные модели агрегатов позволяют выполнять врезку, как на подающем трубопроводе, так и на обратном.

При монтаже системы циркуляции необходимо обеспечить, чтобы гидростатическое давление в любой точке всасывания было избыточным, что достигается следующими способами:

  • Обеспечивается минимальная высота над высшей точкой трубопровода на которой может располагаться  расширительный бак. Она должна составлять менее 0,8м.

Такой  способ является одним из самых простых, и используется в том случае, когда осуществляется перевод с системы с естественной циркуляцией теплоносителя на принудительную. Но применять  его целесообразно лишь при достаточной высоте потолков или наличии чердачного помещения. Если расширительный бак выносится на чердак, то его обязательно нужно  утеплить, чтобы предотвратить потери тепла.

  • Расширительный бак размещается в самой верхней точке трубопровода для того, чтобы ввести верхний участок инженерных сетей в зону нагнетания водяного насоса.

Его применяют лишь в современных отопительных системах, конструктивное решение которых было спроектировано для осуществления принудительной циркуляции, а трубопровод проложен с уклоном к котлу. В этом случае наивысшая точка инженерных сетей перемещается к самому дальнему стояку.

  • Выполняется реконструкцию отопительной системы, перенеся при этом расширительный бак вместе с трубой и осуществив врезку рядом с расположением с насосом.

Один из эффективных способов для монтажа устройства, следует только выяснить: сможет ли определенная модель насоса эксплуатироваться в этих условиях.

После выбора оптимального  варианта  установки циркуляционного устройства, следует также приобрести запорную арматуру и фильтром глубокой очистки. От того, насколько тщательно будет проанализирован каждый способ, зависит эффективность системы отопления и долговечность использования насоса.

Краткий ликбез об электрическом насосе в системе отопления:

karkasnik.su

Циркуляционные насосы для отопления - плюсы и минусы. Жми!

Циркуляционный насос является одним из главных элементом во всей структуре отопительной системы. Именно он обеспечивает постоянное движение теплоносителя в замкнутом контуре, за счет чего многократно повышает теплоотдачу и КПД систем отопления.

Подобные насосы позволяют поддерживать в постоянном режиме необходимую температуру в системах обеспечения горячего водоснабжения. Его безостановочная работа подразумевает, что устройство должно быть надежным, долговечным, а также иметь небольшое электропотребление.

Область применения

Несмотря на то, что в последние годы область применения циркуляционных тепловых насосов весьма расширилась, основными местами их использования остались системы водоснабжения и отопления.

Причина в том, что в многоэтажных домах трубы имеют очень разветвлённую структуру, в результате чего чтобы добраться до верхних этажей жидкость по ним должна двигаться принудительно. Если в отопительных трубах движение еще может быть естественным за счет разницы в температурах, то в системе водоснабжения циркуляционные насосы единственный источник подачи воды.

Помимо этого, циркуляционные насосы применяются также для:

  • подачи воды в городские фонтаны;
  • полива сада или огорода;
  • осушения канализационных стоков;
  • переработки бытовых стоков.

В зависимости от области применения и от прямого назначения циркуляционного насоса в системе, будь то отопление или водоснабжение, правильный выбор насоса напрямую зависит от его основных технических характеристик, таких как:

  • мощность;
  • скорость вращения крыльчатки и ее изменение;
  • напор;
  • температура;
  • максимальное рабочее давление.

Принцип работы и устройство

Такие аппараты имеют весьма незамысловатый тип конструкции. В корпус, сделанный обычно из чугуна, встроен стальной ротор, на его валу находится колесо с лопастями, их еще называют крыльчаткой.

Во время работы электродвигателя, лопасти приводятся в движение и начинают вращаться, заставляя продвигаться по системе теплоноситель. Главное, на чем основана работа подобного насоса – это центробежная сила, которая в нем применяется. Всасываемая жидкость попадает внутрь устройства из патрубка, после чего под давлением от центробежной силы она проталкивается дальше к периферии.

Обратите внимание: в моделях циркуляционных насосов, которые имеют «мокрый» ротор, патрубок осуществляет движения непосредственно в воде. За счет этого, кроме перекачки воды, она еще и охлаждает, и смазывает подшипники скольжения.

В работе любого циркуляционного насоса, независимо от того, какие технические характеристики он имеет, есть четкая зависимость производительности от некоторых параметров в самом устройстве:

  • общая производительность насоса напрямую зависит от диаметра колеса, а также от скорости его вращения и её изменения;
  • напор воды – изменяется в зависимости от частоты вращения того же колеса;
  • используемая прибором энергия также зависит от скорости вращения.

Есть несколько видов таких устройств, которые получили наиболее широкое распространение, это варианты, имеющие «сухой» и «мокрый» ротор.

«Сухие» виды устройств

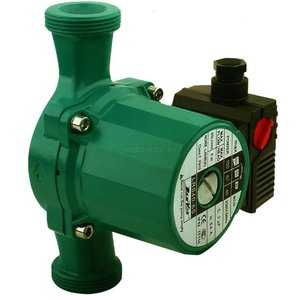

Циркуляционный насос с сухим ротором

Они состоят из двух основных частей – самого насоса, имеющего муфтовое соединение и приводящий его элементы в движение электродвигателя. Название данного варианта было получено им из-за того, что ротор не имеет прямого контакта с жидкостью, от неё он защищен специальными уплотнительными кольцами.

Выбор материала, из которого сделан корпус и ротор напрямую зависит от того, какой в системе будет использоваться теплоноситель. Так, его детали могут быть сделаны из керамики или высококачественной стали, а корпус из чугуна или меди.

Начало работы устройства приводит в действие кольца имеющие превосходно отполированную поверхность, непосредственно которой они между собой и соприкасаются. В процессе их вращения образуется водяное защитное уплотнение.

Возможность создавать подобные герметизирующее соединения появляется из-за возникающей разницы между давлением внешней среды с атмосферой отопительной системы. За счет пружин кольца прижимаются друг к другу и в процессе эксплуатации и износа, эти детали постоянно подгоняются, без внешнего воздействия на них.

«Мокрые» виды устройств

Циркуляционный насос с мокрым ротором

Насосы данного типа оборудуются обычно чугунным корпусом. А ротор находится в специальном стакане и крепко соединён с крыльчаткой. Благодаря этому, получается отгородить его от статора.

Отличительной чертой таких насосов является возможность использования как керамического, так и металлического вала, который крепится в подшипниках скольжения. Для удаления излишков воздуха есть пробка на передней части насоса, чтобы осуществлять ручное удаление и на верхней части воздуховод, позволяющий делать это автоматически.

Ротор такого насоса находится, в самом теплоносителе. За счет этого жидкость одномоментно и смазывает, и охлаждает данную деталь. Между ротором и электронной частью находится специальный герметичный стакан, сделанный из качественной нержавеющей стали, который защищает электронику от попадания внутрь влаги.

Важно знать: еще одна техническая особенность такого насоса заключается в необходимости закрепления вала в строго горизонтальном положении. Причина в том, что только в этом случае будет обеспечиваться нормальный доступ теплоносителя, выполняющего смазочную роль, к подшипникам.

Отличительной чертой подобных насосов является весьма незначительный уровень шума в процессе их использования и более продолжительный период работы, без необходимого техобслуживания. За счет отсутствия возможности герметизации металлической гильзы, которая при наличии значительной величины ротора отделяет теплоноситель от статора, уровень КПД устройства примерно на 30% ниже показателей «сухого» варианта. В результате этого показатель производительности составляет всего 0.5.

Плюсы и минусы

Как и другие приборы, подобные водяные насосы имеют свои достоинства и недостатки. К основным их преимуществам можно отнести:

  • игнорирование некоторых огрехов отопительной системы. Во время применения в ней такого насоса, получается обойти некоторые недостатки наподобие зауженных участков или наличия контр уклонов;
  • существенное повышение скорости обогрева. За счет возможности разогнать систему в течение нескольких минут и постоянной циркуляции в ней теплоносителя прогревается помещение значительно быстрее;
  • современная надежность. Последние модели насосов очень просты и надежны, за счет чего имеют запас рабочего ресурса на долгие годы;
  • повышение производительности отопительной системы, целью которого и является использование данного устройства.

Недостатки, которыми обладают циркуляционные насосы в основном финансовые:

  • их использование значительно повышает расход электроэнергии, на которой он работают;
  • возможность остановки работы из-за отключения электричества. Подобные отключения, в частности, в сильные морозы может привести к серьезным последствиям. Выходом является дополнительное приобретение генератора;
  • покупка, модернизация и проведение монтажа устройства также связаны с дополнительными финансовыми затратами.

Циркуляционные насосы очень полезны, в системах с закрытым контуром, когда необходимо повысить давление внутри и общую производительность. Они могут использоваться как в частных, так и в многоквартирных домах, за счет большого разнообразия вариантов, различающихся по мощности и другим характеристикам.

Как работает циркуляционный насос, и как его правильно устанавливать, смотрите в следующем видео:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Циркуляционные тепловые насосы для систем отопления дома

Очень часто, владельцы частных домов, не подключенных к центральному отоплению, сталкиваются с проблемой неравномерного обогрева всех помещений. Для исключения этого эффекта в системах обогрева коттеджей предусматривается циркуляционный насос для отопления.

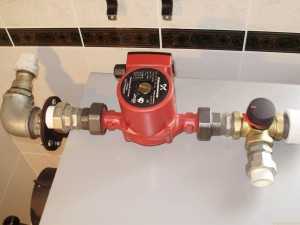

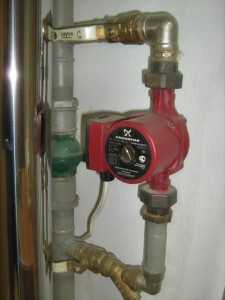

Пример установленного циркуляционного насоса

От этого элемента отопительной системы зависит уровень комфорта людей, проживающих в доме, поэтому к его выбору следует отнестись очень ответственно.

Вернуться к оглавлению

Содержание материала

Показания к применению циркуляционных насосов

Неравномерный обогрев всех помещений дома – это довольно распространенная проблема. В случаях, когда отопительный котел работает, что называется, в полную силу, а в наиболее отдаленных комнатах прохладно, следует принять меры по улучшению ситуации.

Для того чтобы обеспечить равномерное распределение теплоносителя по системе отопления, можно сделать следующее:

  • Увеличить пропускную способность труб системы, заменив их большими по диаметру;
  • Оставить трубную разводку без изменений и установить циркуляционный насос.

Первое решение имеет право на существование, ведь оно позволяет решить вопрос с неравномерным отоплением очень действенно.

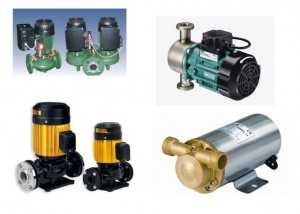

Разные виды циркуляционных насосов

Выбирая этот способ необходимо понимать, что он понесет за собой большие траты, ведь придется сначала демонтировать старый трубопровод в доме, а потом устанавливать новый. Цена циркуляционного насоса будет дешевле, чем покупка и монтаж труб, к тому же благодаря его установке не будут образовываться воздушные пробки, которые тоже могут повлиять на качественный обогрев в частном доме.

Вернуться к оглавлению

Как работают циркуляционные насосы

Насосы для систем отопления дома обеспечивают принудительное движение теплоносителя в системах обогрева домов. Устройство представляет собой корпус из нержавеющей стали и электромотор, который и принуждает теплоноситель двигаться. Процесс движения теплоносителя возникает из-за центробежных сил, возникающих от движения лопастей на валу двигателя. При выборе мощности насоса необходимо предусмотреть сопротивление всех элементов отопительной системы (трубопровод, батареи и др.).

Вернуться к оглавлению

Виды насосов

Тепловые насосы для отопления подразделяются на «мокрые» и «сухие». Сухие типы отличает невзаимодействующий с теплоносителем ротор. Их рабочая камера разделена от электромотора уплотнительными кольцами из нержавейки. При запуске циркуляционного насоса кольца вращаются, образуя водяную прослойку между собой.

Потому как давление в трубопроводе до и после насоса разное, тонкая прослойка герметизирует стык между ротором и двигателем.

Установка насосов сухого типа, предполагает наличие отдельного помещения желательно с хорошей звукоизоляцией, так как их работа сопровождается громким шумом. КПД таких агрегатов 80%.

Стоит отметить, что сухие тепловые насосы для отопления могут быть вертикального, горизонтального и блочного исполнения. Горизонтальные насосы монтируются в горизонтальном положении, при этом нагнетательный патрубок находится на корпусе, а всасывающий на фронтальной части.

Схема устройства системы отопления

Мотор вертикальных агрегатов находится в вертикальном положении, а патрубки расположены соосно. Блочные насосы отличаются нагнетательным патрубком на корпусе, и всасывающим на одной оси с валом. Конструкция сухих насосов не допускает их использование в пыльных средах. Все из-за того, что пыль, или мелкие частицы могут стать причиной повреждения уплотнительных колец.

В мокрых типах насосов ротор контактирует с теплоносителем. Для того чтобы отделить статор, находящийся под напряжением, от ротора, расположенного в водной среде, используется герметичный стакан из нержавейки. Мокрые насосы для систем отопления, в большинстве своем, обладают бронзовым корпусом и керамическим ротором. Такие агрегаты отличаются низким шумом, а также не потребуют частого обслуживания. Производительность мокрых насосов гораздо ниже по сравнению с сухими – 50%.

Поэтому установка насосов такого типа целесообразна лишь в системах отопления бытового назначения.

Вернуться к оглавлению

Нюансы выбора циркуляционных насосов

Первое с чем необходимо определиться, производя подбор насоса – это его мощность. Правило «чем мощнее, тем лучше» здесь не работает. Выбрав неоправданно мощный насос можно впустую потратить деньги, ведь цена на них немалая, и к тому же обзавестись излишним шумом в доме.

Перед тем как подобрать насос для отопления необходимо выполнить расчет оптимально подходящей мощности. При этом понадобятся следующие сведения: пропускная способность трубопровода, производительность котлов, температура теплоносителя. Также следует знать необходимое количество теплоносителя, которое обеспечит оптимальную работу системы.
Осуществляя подбор мощности агрегата, следует отталкиваться от общей длины труб, с таким расчетом: на 10 метров труб потребуется 0,5 метра напора.

монтаж насоса в систему отопления

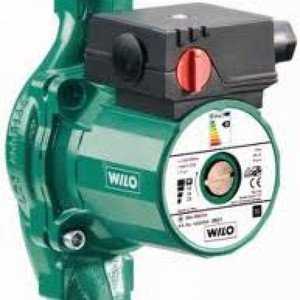

Очень популярным сегодня считается установка насосов Wilo и Grundfos. Из линейки агрегатов Wilo на 220 вольт можно подобрать следующие варианты:

  • WiloStar – насосы малой мощности, цена которых позволяет сэкономить на модернизации системы отопления. Идеально подходят для домов площадью до 700 квадратных метров;
  • Wilo Stratos ECO – предназначены для работы в более крупных системах, с мощностью котлов более 25 киловатт. Характеристика энергопотребления таких приборов очень низкая;
  • Wilo TOP-S – насосы, настроенные на обогрев зданий площадью свыше 1400 квадратных метров, цена у них соответствующая;
  • Wilo TOP-Z – агрегаты, подходящие для работы в системах с низким качеством воды.

Самыми востребованными моделями циркуляционных насосов из линейки Грундфос, являются:

  • Grundfos Alpha 2 – автоматизированный агрегат, способный выбирать оптимальный режим работы исходя из состояния системы;
  • Grundfos UPS 32/30F на 220 вольт – многофункциональный насос, способный подобрать частоту своего вращения в зависимости от мощности котлов и условий эксплуатации. Также применяется в системах кондиционирования. Несомненным преимуществом являются его небольшие габариты, а также возможность установки и обслуживания своими руками.

Все большей популярностью пользуется установка насосов на 12 вольт. Низковольтные насосы отличаются плавным пуском, а отсутствие трущихся частей позволит избежать частых поломок. Питаться такие агрегаты могут от любого источника напряжением 12 вольт, к примеру, можно подобрать автомобильный аккумулятор. Их работа не сопровождается лишними шумами и вибрацией. Такие циркуляционные насосы очень универсальны, и подходят для работы, как в системах обогрева, так и для работы систем кондиционирования.

Вернуться к оглавлению

Расход отопительного насоса

Производительность насосов зависит от его напора и расхода. Расход определяется как отношение мощности котла к разности температур в подводящем и обратном трубопроводе. Напор агрегата определяется аналогичным способом. Существуют расчеты, согласно которым на квадратный метр площади должно приходиться 100 ватт мощности.

Вернуться к оглавлению

Монтаж циркуляционного насоса

Перед началом монтажа насоса своими руками рекомендуется внимательно изучить инструкцию по эксплуатации. Подбор места установки должен осуществляться с расчетом, что периодически агрегат будет требовать обслуживания, и к нему нужен будет подход.
Вначале, сливается весь объем теплоносителя из системы. При наличии загрязнения трубопровода следует его очистить. Монтаж агрегата производится согласно прилагаемой схеме.

После того как насос установлен и протянуты все соединения, следует заполнить систему теплоносителем и удалить из нее воздух. Перед заполнением обязательно проведение опрессовки. Если выполнять ее самостоятельно, понадобится ручной пресс.

Очень важный момент – подбор места расположения. Существуют рекомендации — устанавливать насосы на обратном трубопроводе до котла. Объясняются эти рекомендации тем, что при установке насоса на подаче, внутри котлов может образоваться вакуум. Воздух, так или иначе, образующийся в верхней части котла, будет высасываться агрегатом, что со временем может привести к нежелательным последствиям.

Если насос располагается до котлов, то теплоноситель будет вталкиваться внутрь котла, и причин для возникновения неисправности не будет. Кроме этого, агрегат, установленный на обратном трубопроводе, не будет подвергаться высоким температурам, что положительно скажется на его эксплуатации.

устройство циркуляционного насоса

При монтаже обвязки циркуляционного насоса, следует предусмотреть обвод. При неисправности прибора, или в случае перебоев с электроснабжением, обвод не позволит прерваться циркуляции. Труба для обвода должна обладать меньшим, по отношению к системе, диаметром. На обводе необходимо смонтировать воздушный клапан.

Трубопровод, с обеих сторон от насоса, должен иметь шаровые краны, которые необходимы для обслуживания или замены агрегата. Места соединения рекомендуется обмазать герметиком.

Очень важный момент – это горизонтальное расположение агрегата. В случаях, когда горизонталь нарушена, насос может стать менее производительным или совсем выйти из строя. Не стоит забывать, что в каждой отопительной системе должны быть предусмотрены фильтры, для защиты насоса от мелких частиц.
Для выявления недочетов, которые могли быть допущены при монтаже, необходимо применение опрессовки системы, то есть проверка ее герметичности.

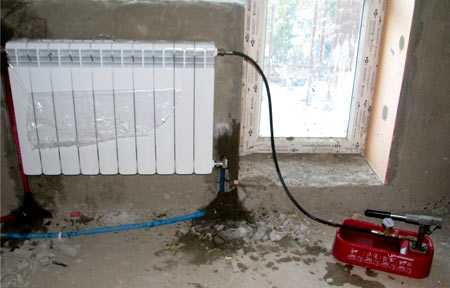

Так происходит опрессовка системы отопления

Для этого в систему отопления под давлением загоняется вода или воздух, с помощью специального насоса. И если отсутствие герметичности проявит себя, необходимо определить конкретное место протечки.

Последовательность опрессовки следующая. Сначала необходимо удалить теплоноситель из системы. Для проверки, чтобы избежать разрыва трубопровода и поломки других элементов системы отопления, потребуется контроль давления. Система заполняется водой и включается специальный пресс.

По показаниям манометра контролируются параметры системы, и если после тридцати минут давление не уменьшилось, можно считать, что система герметична. Если же манометр указывает на утечку, необходимо ее найти и устранить. После этого процесс должен быть повторен. Насос для опрессовки систем обогрева может быть ручной или электрический.

Следует отметить, что процесс опрессовки довольно сложен. Проведение таких мероприятий своими руками нежелательно, лучше всего обратиться к профессионалам. Для тех, кто обладает некоторым опытом в этом деле или просто уверен в своих силах, можно привести некоторые рекомендации по выбору опрессовочных насосов.

Как отмечалось выше, насосы для определения герметичности бывают двух типов: электрический и ручной. И выбор одного из них зависит от объема системы отопления и периодичности выполнения этих работ.

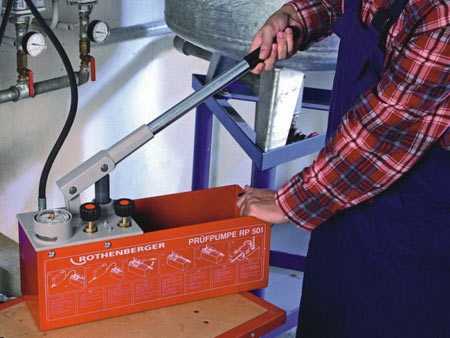

Преимущества, которыми обладает ручной насос для опрессовки, заключаются в простой конструкции, а также в том, что цена на них довольно демократична. Однако, процесс опрессовки будет долгим, что неприемлемо для работ на крупных объектах.

опрессовка крупной системы отопления

Следовательно, производя подбор агрегата для опрессовки необходимо руководствоваться протяженностью трубопровода. Для проверки системы частного дома будет достаточно использовать ручной насос, способный прогнать через себя 3 л/мин.

proekt-sam.ru

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

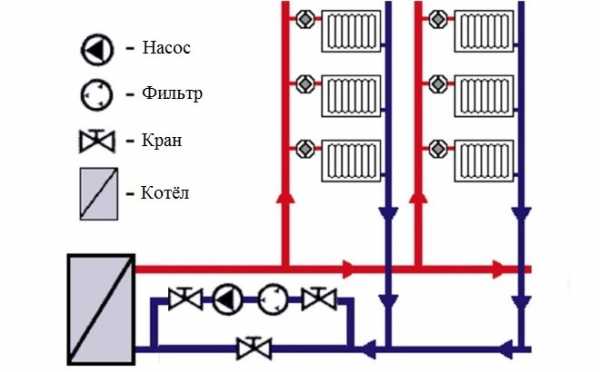

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

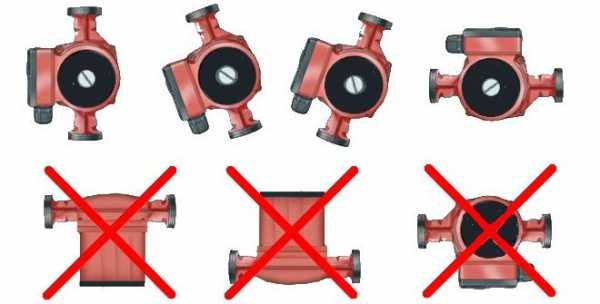

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org
