Система отопления двухтрубная в частном доме – Двухтрубная система отопления частного дома

варианты схем, монтаж своими руками

Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

Принцип работы двухтрубной системы

Содержание статьи

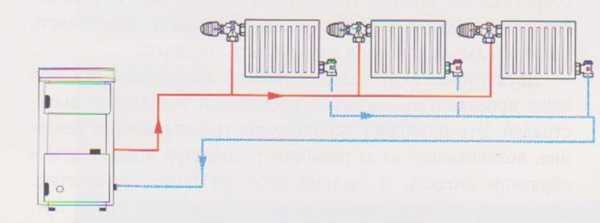

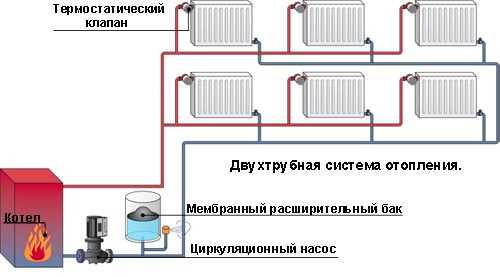

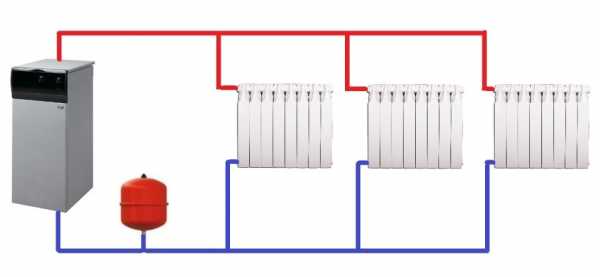

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

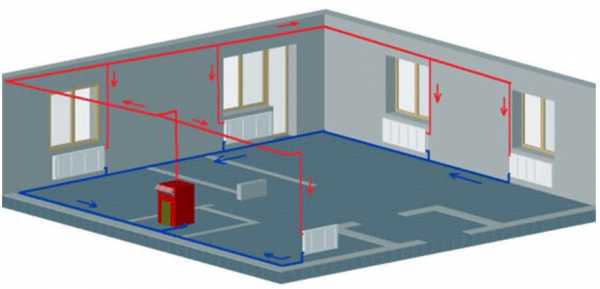

Верхняя

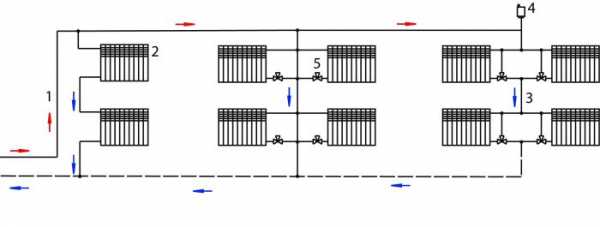

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

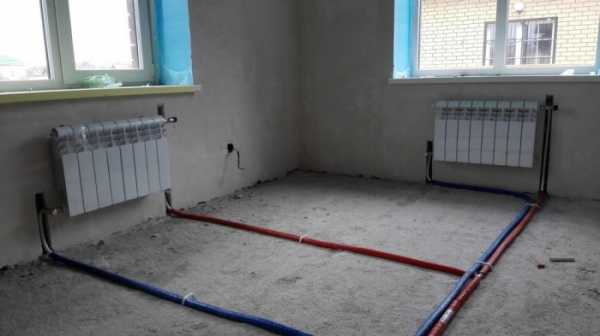

Нижняя

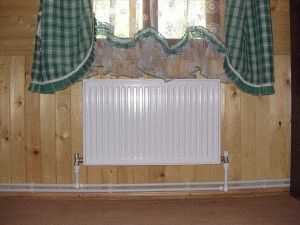

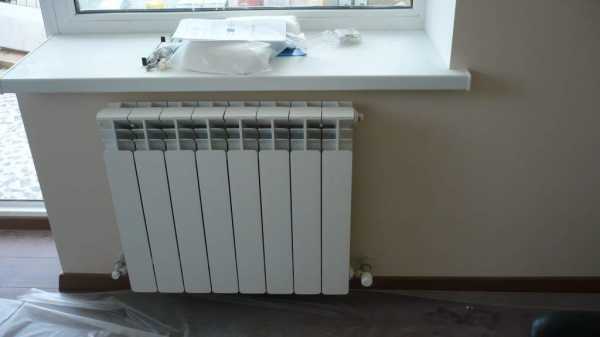

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

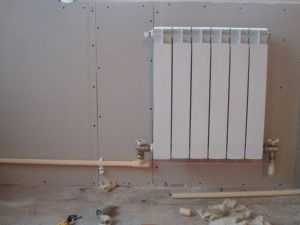

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

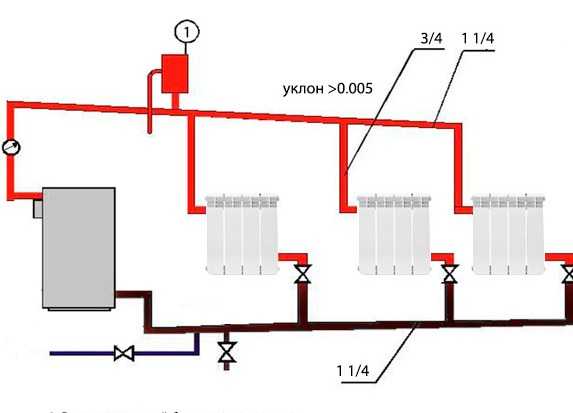

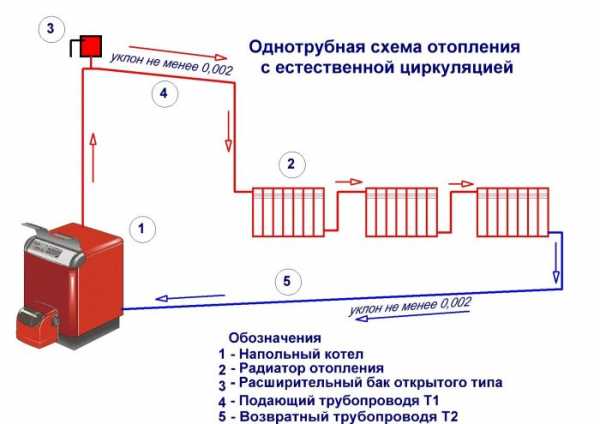

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Причин тому две:

1. Для отопления с естественной циркуляцией необходимо соблюдать уклон подающей и обратной труб, что очень трудно сделать на большом расстоянии.
2. Малое давление в системе не позволяет разносить котел в самый дальний радиатор более, чем на 30 м. Это максимально возможная цифра, на практике нужно рассчитывать на 25 м.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

Плюсы и минусы

Система естественной циркуляции имеет несколько несомненных преимуществ:

1. Долговечность. Отсутствие электрического насоса и низкое давление обеспечивают длительную, безотказную работу данной системы. По оценкам экспертов срок ее службы— до 50 лет.
2. Энергонезависимость. Система сохраняет работоспособность даже при отсутствии электричества.
3. Возможность установить насос в случае неэффективной работы, превратив в систему с принудительной циркуляцией.

Недостатков у пассивного отопления больше, и они значительные.

Основные минусы системы:

1. Низкое давление, создаваемое котлом, вынуждает использовать трубы достаточно большого диаметра, что не выгодно ни с эстетической, ни с экономической точки зрения.
2. Ограничения по расстоянию.
3. Медленный, постепенный прогрев.
4. Необходимость выдерживать уклон «подачи» и «обратки».
5. Практически невозможно скрыть трубы в стенах.

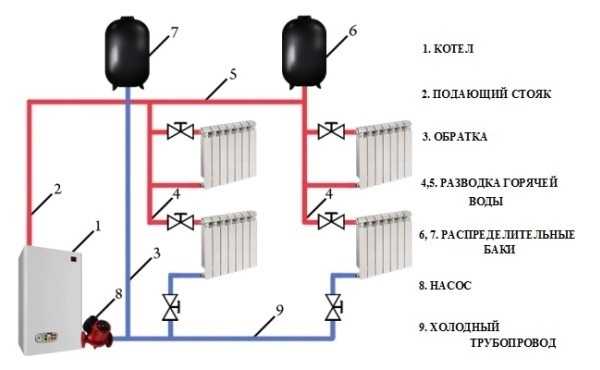

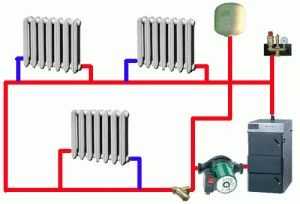

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Преимущества системы:

1. Высокая эффективность работы.
2. Не портит общий интерьер комнаты.
3. Обеспечивает быстрый и равномерный прогрев всех радиаторов.
4. Постоянное давление в системе позволяет использовать современные механические устройства терморегулирования.
5. Этажность отапливаемого здания определяется только производительностью насоса.
6. Предоставляет более широкие возможности с точки зрения горизонтальной разводки.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

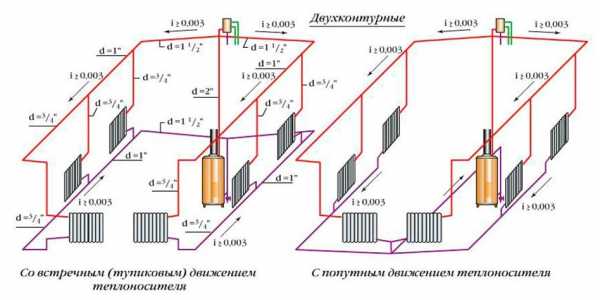

Тупиковые ветви

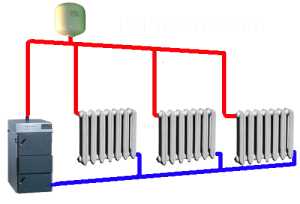

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Основные недостатки:

1. При монтаже используются трубы разного диаметра. Подающая и обратная труба сужаются по мере приближения к последнему радиатору ветви.
2. Система может потребовать тщательной балансировки. Иногда один обогреватель может зашунтировать все остальные, то есть, вся ветвь замкнется только через него. Добиться равновесия можно регулировкой потоков с помощью вентилей.
3. Трудно отрегулировать оптимальную температуру в каждой комнате.

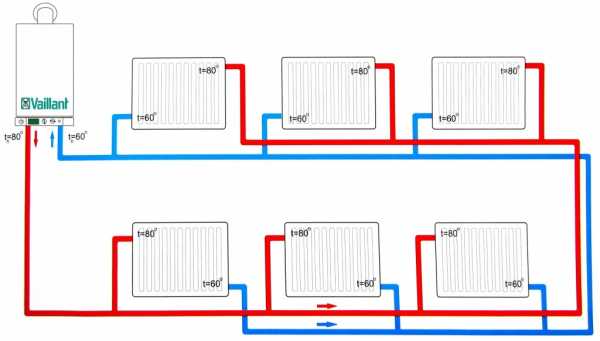

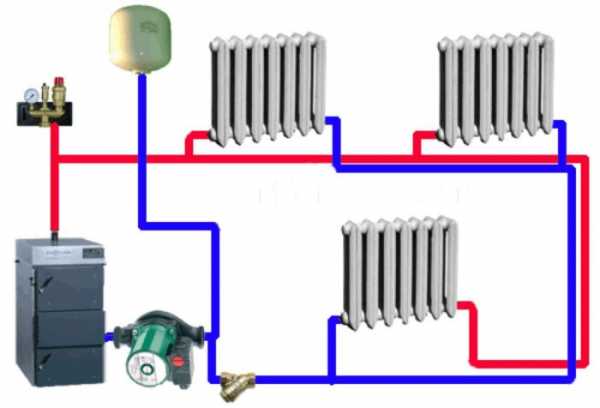

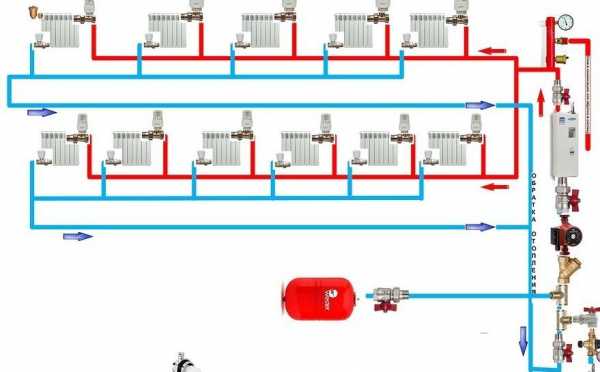

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Достоинства разводки:

• используются трубы одного диаметра;
• простая балансировка системы;
• возможность использования термостатических приборов.

Правда, последний пункт справедлив только при периметре на более 35 м.

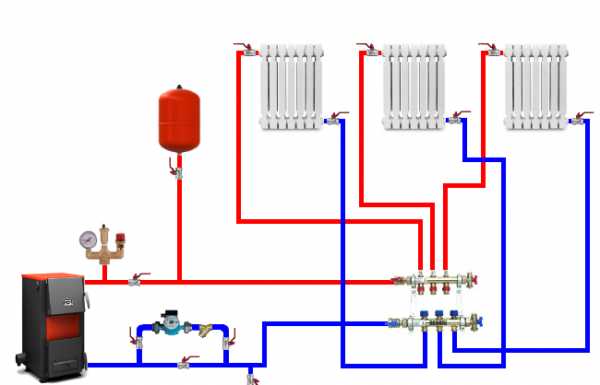

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Явные достоинства сводятся на нет двумя недостатками:

1. Высокая стоимость. Требуется большое количество труб и строительные затраты.
2. Сложность монтажа.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

1. Установка котла, именно от него нужно начинать все последующие манипуляции. Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.

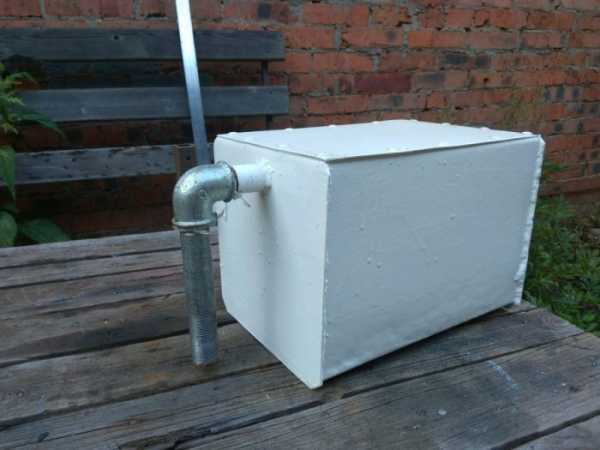

2. Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.

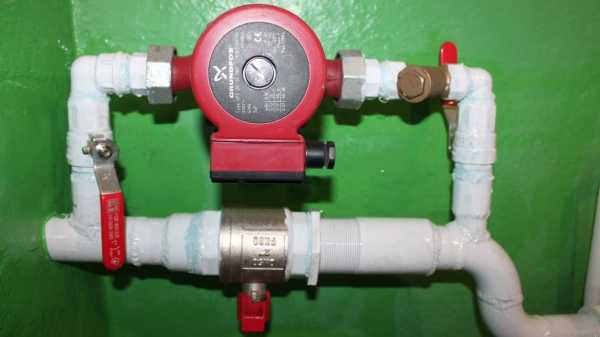

3. Рядом с котлом, на отводной трубе, монтируется насос. Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.
4. Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
5. По заранее продуманной схеме монтируется трубопровод. При естественной циркуляции не нужно забывать про обязательный уклон.

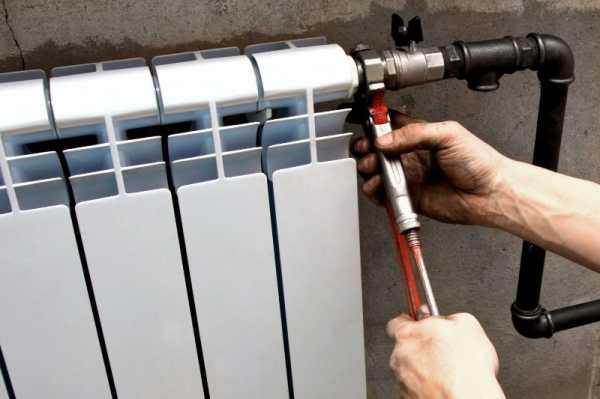

6. К трубопроводу присоединяются радиаторы.
7. Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
8. Теперь можно проверить систему на отсутствие протечек.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.

otoplenie-expert.com

Двухтрубная система отопления частного дома: как обогреть свой дом

Отопление является одной из важнейших задач, которую приходится решать застройщику при возведении или капитальном ремонта частного дома. Обилие схем, описанных в специальной литературе и интернете, не дают четкого понимания, какой вариант выбрать для небольшого частного дома, а какой экономически более привлекателен для особняка в несколько этажей. В этой публикации мы постараемся прояснить основные вопросы, появляющиеся у наших соотечественников при проектировании и монтаже двухтрубной системы отопления в частных домах.

Выбор схемы обогрева

Для того чтобы застройщик мог выбрать лучшую отопительную систему (СО), необходимо разобраться:

• что должна обеспечивать двухтрубная система отопления одноэтажного дома;
• какие затраты готов понести заказчик.

Нужно найти наиболее экономически выгодную схему обогрева, которая отвечает требованиям владельца дома. С требованиями, обычно, все просто, СО должна быть:

• надежна и аварийно устойчива;
• эстетична;
• проста в обслуживании и эксплуатации;
• ремонтопригодна;

• обеспечивать комфортную температуру по всему зданию;

Стоимость СО напрямую зависит от стоимости материалов и оборудования, сложности монтажных работ. Чтобы каждый владелец частного дома смог выбрать вариант обогрева исходя из запросов и толщины кошелька, рассмотрим несколько схем, наиболее привлекательных по экономическим и качественным характеристикам.

к оглавлению ↑

Как обогреть дом

Сразу хотелось бы ответить на вопрос, почему в этой статье, в качестве рекомендованного обогрева рассматривается только двухтрубный? Дело в том, что все остальные типы отопительных систем, не отвечают всем требованиям перечисленным выше. Например, недостатком однотрубной является сложность балансировки и создание одинаковой температуры на каждом радиаторе. По экономической привлекательности есть тоже большие сомнения: для достижения одинаковой температуры на всех радиаторах, необходима установка достаточно большого количества балансировочных клапанов, и увеличение количества секций на конечных радиаторах.

к оглавлению ↑

Выбираем способ циркуляции и ориентацию стояков

Существующие отопительные системы могут функционировать при естественном перемещении теплоносителя или при принудительном. Первый вариант основан на физических свойствах жидкости: теплоноситель при нагреве меняет свою плотность и поднимается вверх по стояку. Далее, он по наклонному трубопроводу перемещается самотеком, проходя через радиаторы. Отдавший часть тепла теплоноситель попадает в обратный трубопровод, по которому самотеком возвращается в котельную установку для разогрева.

Особенностью данной СО является монтаж трубопровода под уклоном 3-5°. Проблема в том, что система обогрева с естественной циркуляцией теплоносителя не отвечает требованию по эстетичности: дом не будет украшать труба, которая проходит под потолком по всему его периметру. Такая схема имеет инерционность из-за достаточно малого давления в системе. Кроме этого, она имеет ограничения по длине контура. Исходя из всех недостатков, далее будем рассматривать схемы только с принудительным перемещением теплоносителя.

Все системы отопления можно разделить на вертикальные и горизонтальные. Для одноэтажного дома идеально подходит горизонтальная СО. Что касается схем двухтрубной системы отопления двухэтажного дома, то подходят все типы СО.

Достоинства горизонтальной системы отопления: возможность расположения стояков в нежилых помещениях (кладовках, лестничных клетках и пр.).

Достоинства вертикальной СО: не образуются воздушные пробки. С точки зрения простоты в обслуживании – это соответствует требованиям.

Итак, делаем первый вывод: для одноэтажного строения необходимы схемы горизонтальной СО с принудительной циркуляцией. Для двухэтажного – вертикальной.

к оглавлению ↑

Выбираем тип разводки и способ подключение приборов отопления

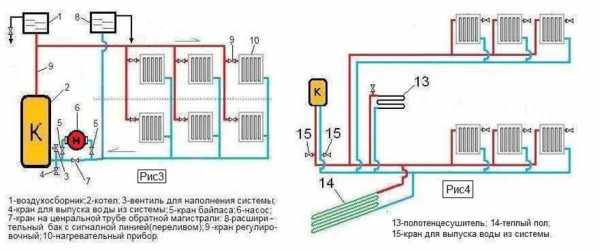

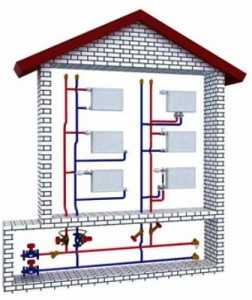

Все СО делятся на те, в которых теплоноситель подается сверху вниз (верхняя разводка) и снизу вверх (нижняя разводка). Для одноэтажного дома схема будет выглядеть так.

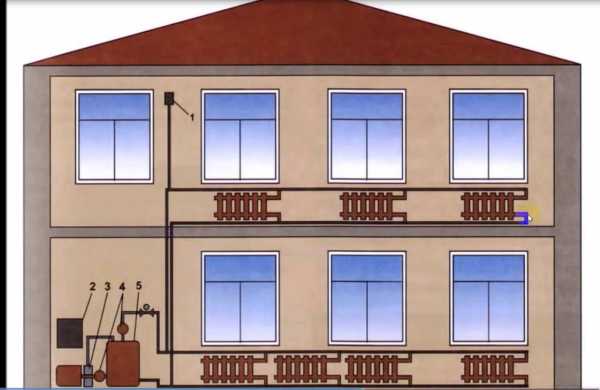

Для двухэтажного, так:

При верхней подаче, нагретый теплоноситель поднимается по подающему трубопроводу на технический этаж (чердак) и по распределяющим стоякам поступает в радиаторы. Слив охлажденного теплоносителя происходит в обратку, которая может проходить по полу первого этажа или в подвале. Если чердака не имеется, то подача монтируется по потолку верхнего этажа. Недостатки верхней разводки: из-за особенности транспортировки теплоноситель теряет температуру.

Двухтрубная система отопления с нижней разводкой таких недостатков не имеет. Прокладка трубопровода подачи и обратки может проходить по подвалу или под полом, что более привлекательно с точки зрения эстетики и менее затратно, со стороны количества материала.

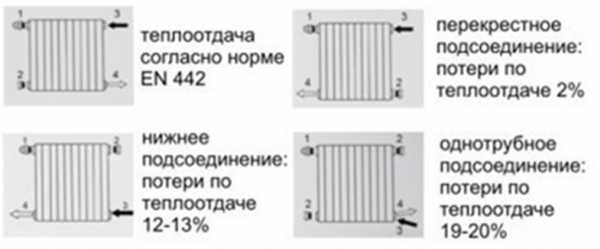

Рассмотрим способы правильного подключение радиаторов отопления при двухтрубной системе. Конструкция современных отопительных приборов позволяет осуществлять их интегрирование в СО различными способами от чего зависит направление движения теплоносителя и эффективность всей системы отопления.

Из данного рисунка видно, что наименьшие потери по теплоотдаче при монтаже радиаторов перекрестным способом. Двухтрубная обвязка радиатора отопления, состоит: 1 – спускной клапан; 2 – заглушки. Кроме этого, для замены и обслуживания радиаторов, в обвязку должны входить запорные шаровые краны, установленные на входе и выходе каждой батареи.

Вывод: для одноэтажного дома наиболее привлекательными будут схемы двухтрубной горизонтальной СО с нижней разводкой и перекрестным подключением радиаторов. Для двухэтажного дома следует выбирать вертикальные СО с нижним подводом теплоносителя и аналогичным способом монтажа батарей.

к оглавлению ↑

Расчет системы отопления

После того, как вы определились со схемой СО, посоветовались со специалистами, можно переходить к самой сложной части работ – расчетам.

Совет: от того, насколько точно проведены все вычисления зависит эффективность работы системы отопления. Сделать расчет системы отопления частного дома своими руками достаточно сложно. Лучше всего доверить данную работу профессионалам.

Если вы решили, что справитесь самостоятельно и не желаете оплачивать труд квалифицированных теплотехников, то далее буде дана методика гидравлического расчета двухтрубной системы отопления, которая включает в себя:

1. Вычисления потерь в контуре.
2. Расчет диаметра трубопровода.
3. Подбор мощности и количества радиаторов.

Кроме этого, вам потребуются данные по необходимой мощности котельной установки, теплопотерям каждого отапливаемого помещения в доме, данные о количестве теплоносителя для вычисления объема расширительного бака.

• Мощность котельной установки рассчитывается исходя из рекомендованной удельной мощности: Wк = Wуд х S/10, где S/10 – это объем отапливаемого помещения деленная на 10 м³. Рекомендованная мощность Wуд зависит от региона. Данные даются в специализированной литературе. Искомые данные являются необходимой мощностью котельной установки для вашего дома.
• Диаметр трубопровода можно рассчитать используя специальные таблицы, а можно, воспользовавшись формулой вычисления расхода воды на каждом участке контура G = 3600Q/(c∆t), а после, воспользовавшись формулой S = GV / 3600v рассчитать проходное сечение на каждом участке системы.
• Чтобы точно знать объем расширительного бака, следует вычислить количество теплоносителя в системе. Зная расширение теплоносителя при определенной температуре нагрева, можно сделать вывод о его емкости.

Важно! Как правило, емкость расширительного бачка принимается как 10% от количества теплоносителя в СО.

• Мощность и количество радиаторов подбирается исходя из того, сколько требуется тепловой энергии для обогрева конкретного помещения. При хорошей теплоизоляции это 20 Вт; при средней – 34; при плохой 41. Далее количество ватт необходимо помножить на кубатуру помещения и разделить на мощность одной секции выбранного вами радиатора. Полученное значение и будет количеством секций батарей, необходимого для обогрева конкретного помещения.

Ну и последнее, самое сложное – это рассчитать потери в контуре. Для этого рекомендуем воспользоваться специально разработанным программным обеспечением.

Совет! Чем точнее будут произведены все расчеты, тем проще вам будет производить балансировку всей системы отопления.

ventilationpro.ru

Двухтрубная система отопления частного дома

Несмотря на то, что однотрубные системы отопления крайне просты, их установка занимает мало времени и меньше средств, все чаще владельцы загородных домов отдают предпочтение двухтрубным системам отопления. Это стало возможным благодаря множеству достоинств, которые имеют такие системы. И одно из главных — это целесообразность выполнения двухтрубной системы.

Приобретение труб в двойном количестве целиком и полностью оправдано, поскольку описываемая система не предусматривает использования труб большого диаметра (в отличие от однотрубной системы). Вентили, фасонные изделия и крепежные элементы необходимы в небольшом количестве, а произвести монтаж двухтрубной системы под силу даже людям, которые раннее не занимались монтажом отопительных систем. Учитывая все перечисленное, двухтрубные системы отопления частного дома — это наиболее верное решение для того, чтобы обеспечить комфорт и уют в помещениях на долгие года.

Подготовка к установке двухтрубной системы отопления

Прежде чем устанавливать такую систему отопления, необходимо определить, какие коммуникации проложены к вашему дому. Если постройка газифицирована, то вопрос о том, каким образом отапливать помещение, отпадает.

В этом случае наиболее целесообразным вариантом будет являться установка газового котла. Современные котлы полностью готовы к эксплуатации и для полноценной работы необходимо всего лишь подключить дымоход и трубы для теплоносителя. Такой способ монтажа двухтрубной системы отопления является наиболее удобным и практичным, поскольку осуществить его достаточно легко, а стоимость газа невысокая.

Если же к дому не проведен газопровод, то необходимо выбрать наиболее оптимальный источник отопления. Учитывая это, лучшими вариантами будут являться котлы, которые работают на электричестве или на дизельном топливе.

Если вы остановились на электрическом котле, то следует отдавать предпочтение моделям, объем которых колеблется в пределах 120-200 литров, а мощностью ТЭНов составляет 4-6 кВт.

Прежде чем установить котел, следует помнить несколько основных моментов:

• Все помещения должны быть утеплены должным образом;
• К котлу должна подводиться холодная вода;
• При выборе котла следует учитывать его мощность, способ заземления и способ подключения.

Если же у вас уже имеется бойлер или котел, работающий на дизельном топливе или газовый котел, то можно приступать к непосредственной установке двухтрубной системы отопления. Однако перед этим следует выбрать, какой именно вид системы отопления вы будете устанавливать в своем доме.

Горизонтальная двухтрубная система отопления

Разница между горизонтальной и вертикальной системами заключается только в том, как будут расположены трубы, соединяющие все отопительные приборы в единый механизм. Вертикальная система предусматривает присоединение всех труб к вертикальному стояку. Монтаж такой системы немного дороже, однако в дальнейшем не будет возникать проблем с воздушными пробками во время эксплуатации. Такой вариант предпочтителен для домов, которые имеют несколько этажей.

• О принципах построения схемы отопления двухэтажного дома читайте здесь.
• Выбору лучших радиаторов по соотношению «цена-качество» посвящен данный материал.
• По этой ссылке мы рассказываем о медных трубах для отопления.

Горизонтальная двухтрубная система устанавливается в больших одноэтажных домах, где целесообразнее всего подключить радиаторы к трубопроводу, который горизонтально проходит под самим зданием. Как правило, стояки разводки при установке такой системы находятся в коридорах домов.

монтаж горизонтальной двухтрубной системы отопления занимает намного больше времени, чем монтаж вертикальной — хотя бы потому, что необходимо добраться до труб, пролегающих в основании дома.

Кроме того, регулировка всей системы отопления должна быть проведена до наступления холодов, а ее монтаж  очень проблематичен для людей, которые не имеют опыта установки отопительных систем.

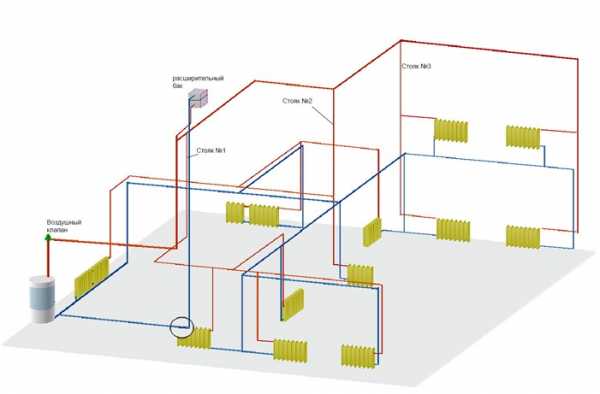

Двухтрубная система отопления с верхней разводкой

Установка такой системы предусматривает параллельное соединение радиаторов, в которые будет поступать теплоноситель из нагревательного котла. Обязательные условия монтажа такой системы — это наличие расширительного бака и необходимость прокладки разводящего трубопровода.

Принцип работы такой системы достаточно прост: в самой верхней точке здания (как правило, на чердаке) устанавливается расширительный бак. Нагревательный котел может располагаться там же, но также может располагаться и в других помещениях. Нагретый теплоноситель (вода) через котел поступает в расширительный бак, после чего равномерно распределяется по подводкам в каждый радиатор.

После того, как теплоноситель проходит через радиаторы и постепенно остывает, он попадает в разводящий трубопровод, а оттуда — в нагревательный котел. Все подобные системы имеют подающие и обратные трубопроводы — именно поэтому они называются двухтрубными.

обратный трубопровод рекомендуется устанавливать ниже уровня отопительных радиаторов. Благодаря такой системе циркуляции «завоздушины» пропадают самостоятельно и не возникает гидроударов, которые могут повредить всю систему.

Двухтрубная система отопления с нижней разводкой

Схема работы данной системы практически такая же, как и в случае с верхней разводкой. Единственное отличие заключается в том, что обратный и подающий трубопровод прокладываются рядом. Теплоноситель в нижней разводке движется вверх по подающим трубам, оттуда он попадает в радиаторы и только после этого — в котел. Как было отмечено выше, при такой системе возможно образование воздушных пробок и последующих гидроударов, поэтому для предотвращения их появления устанавливаются воздушные краны Маевского.

Такая система применяется достаточно редко, поскольку на каждый конечный радиатор необходимо устанавливать воздушный спускник. Кроме того, практически каждую неделю радиаторы должны «продуваться» от излишков воздуха. Однако данная система имеет и свое преимущество: можно отапливать не весь дом, а только то помещение, в котором чаще всего находятся люди.

Преимущества двухтрубной системы отопления

У данной системы отопления имеется ряд преимуществ:

• Диаметры труб значительно меньше, чем в однотрубной системе отопления, поэтому они смотрятся куда лучше при открытой прокладке и их намного удобнее скрывать в специальных нишах;

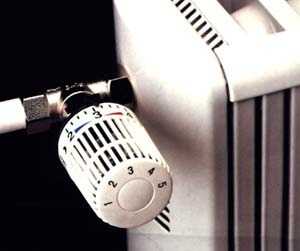

• Можно регулировать процесс теплоотдачи в помещениях. Для этого устанавливаются термостатические вентили, которые автоматизируют этот процесс;
• В отличие от однотрубных систем, в двухтрубной теплоноситель поступает на все радиаторы с одинаковой температурой, что позволяет равномерно обогревать все помещения;
• Двухтрубную систему отопления можно делать поэтапно, не затрагивая все помещения или все этажи;
• Такая система отопления позволяет осуществлять более качественный теплообмен.

diskmag.ru

Схема двухтрубной системы отопления в частном доме

Для обеспечения тепла в строении большой площади или этажности применяется двухтрубная система отопления частного дома. Эффективная и практичная схема позволяет обойтись минимальными вложениями, использовать в качестве источника тепла котлы различной конфигурации и прочие достоинства. Рассмотрим особенности, плюсы и минусы системы отопления, а также способы обустройства конструкции.

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Важно! Используя двухтрубное отопление, хозяева немного увеличивают разовые затраты на обустройство, но получают экономию топлива – из-за подачи теплоносителя высокой температуры в каждый радиатор повышается скорость прогрева, а значит, можно раньше отключать котел.

Достоинства и недостатки системы

Преимущества двухконтурной схемы отопления:

• одинаковый температурный режим теплоносителя для каждого радиатора;
• возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
• возможность замены одного радиатора без уменьшения работы всей отопительной системы;
• двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

На заметку! Для прокладки трубопроводов в 2-х трубной конструкции допустимо использовать трубы меньшего диаметра, чем в 1-трубной.

Виды двухконтурной системы отопления

Классифицируется теплосистема по различным параметрам, следует рассмотреть все.

Открытая разводка отопления

В этом случае применяется расширительный бак открытого типа. Тара нужна для компенсации избыточного объема воды при нагревании. Минус открытого бака в испарении воды, попадании кислорода, что может привести к завоздушиванию радиаторов, а также быстром износе оборудования из-за коррозии. Также нельзя заливать в систему антифриз – теплоноситель испаряется, отравляя парами воздух в помещении.

Плюс в возможности конструирования бака из подручного материала, отсутствии риска выплеска воды при повышении давления. К тому же если используется бак открытого типа, то не придется покупать манометр, клапан сброса.

Закрытая система циркуляции

Здесь используется герметичный расширительный бак, который проще и удобнее в эксплуатации. Компенсация давления производится либо увеличенным объемом тары, либо наличием мембранной внутренней перегородки – она смещается при увеличении объема воды и сжимается при снижении объема.

Таким образом поддерживается постоянный уровень давления. Допустимо заливать в систему антифриз, испарения и последующего отравления не будет. Однако минус в обязательном обустройстве защитного узла из манометра, клапана сброса, воздухоотводчика.

Важно! Вне зависимости от схемы, расширительный бак устанавливается в самой верхней точке конструкции.

Естественная или самотечная циркуляция

Это системы без применения насоса, в которых теплоноситель транспортируется по трубам естественным путем. Для обеспечения свободного тока необходимо выкладывать трубы с определенным уклоном (до 2 см на 1 м трубопровода), а также избегать поворотов, которые могут мешать естественной циркуляции.

Принцип работы основан на повышении давления воды. Прогретая жидкость выталкивается вверх по разгонному патрубку, затем по трубопроводу отправляется в радиаторы отопления и по всей системе. Самотечный тип является самым дешевым, но транспортируется жидкость медленно, при входе в радиатор уже остывает, поэтому применяется для малоформатных отопительных конструкций.

Рекомендуем к прочтению:

К плюсам можно отнести длительность эксплуатации – тут нечему ломаться, отсутствию завоздушивания и простоту монтажа. Минусы в малом перепаде давления, сопротивлении труб, что снижает скорость транспортировки теплоносителя.

На заметку! Использовать самотечную схему рекомендуется в случае, когда радиаторы находятся не далее 30 м от источника прогрева воды (котла).

При выборе самотечной схемы следует учитывать материал, диаметр труб, количество поворотов, особенности установки запорной арматуры – это поможет сделать конструкцию более эффективной.

Принудительная циркуляция

Если обустраивается двухконтурная система отопления в частном доме с принудительным типом транспортировки, то в контур встраивается циркуляционный насос. Монтируется оборудование на трубе обратки, перед насосом устанавливается фильтр грубой очистки. Можно поставить насос в любой точке, однако при постоянном взаимодействии с горячей водой элементы прибора быстро выйдут из строя, фильтр нужен для задерживания механических вкраплений, которые могут испортить детали насоса.

Принудительная циркуляция обладает множеством достоинств:

1. Транспортировка жидкости ускоряется. Это значит, что вода быстрее поступает в радиаторы, не теряет в процессе перемещения нужной температуры, а значит, прогрев помещения происходит быстрее – можно раньше отключить котел, а это дополнительная экономия.
2. При установке насоса можно регулировать уровень прогрева разных элементов сети, перекрывать отдельные участки.
3. Принудительная циркуляция позволяет поставить мембранный расширительный бак, что снимает с хозяина заботы о доливании жидкости и позволяет применять антифриз.
4. Насос обеспечит перегонку воды по системе с любым количеством поворотов, поднимет на нужную высоту, поэтому для 2-х и более этажных строений рекомендуется монтаж двухтрубной системы отопления с принудительной циркуляцией.

Важно! Наличие насоса исключает образование воздушных пробок в системе, что продляет срок эксплуатации всей конструкции.

Минусы тоже есть – насос работает от электросети, поэтому отсутствие тока приведет к остановке работы системы. Плюс за электричество придется платить, регулярно проверять насос на целостность и работоспособность, а также поставить фильтры – это увеличивает смету. Но плюсов намного больше, причем если правильно смонтировать схему из двух контуров, то даже при отсутствии электричества теплоноситель пойдет самотеком и обогреет помещения в любом случае.

Горизонтальная и вертикальная схемы

Может быть выбрана горизонтальная или вертикальная схема отопления двухтрубной системы. Горизонтальная применяется в строениях площадью до 150 м2, стояки размещаются в коридорах или технических комнатах. Плюсы разводки в невысокой стоимости и простоте монтажа, а вот минус – в большом риске завоздушивания, поэтому важно установить краны Маевского.

Если формируется вертикальная схема, то стояки размещаются в любом помещении, стоят вертикально и могут соединять несколько этажей, причем подключение может быть как общим, так и раздельным – к каждому стояку своя магистраль от котла. Плюс в отсутствии воздушных пробок, минус в более дорогой смете на обустройство.

Двухтрубная система с верхней разводкой

Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.

Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.

Важно! Если труба обратного поступления воды монтируется в стяжке пола или под ним, применять соединительные муфты нельзя, чтобы не допустить течи.

В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.

Рекомендуем к прочтению:

В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.

Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.

Достоинства схемы в:

• скорости движения теплоносителя;
• максимальном и ровном прогревании помещений;
• исключении риска образования воздушных пробок.

К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.

Двухтрубная схема с нижней разводкой

В этой схеме магистрали подачи и обратного тока воды устанавливаются внизу радиаторов. Основное отличие в том, что двухтрубная система отопления с нижней разводкой, схема которой проста, меняет движение теплоносителя – начинается транспортировка снизу вверх через радиаторы и затем по обратке возвращается в прибор нагрева (котел).

Таким образом можно подключить несколько контуров, сделать тупиковую разводку или оборудовать схему с попутным течением носителя. Минус в высоком риске образования воздушных пробок, для исключения которого требуется установка кранов Маевского. Краны должны стоят на каждой батарее, особенно если речь идет о 2-х и более этажном доме. Но можно заменить вентили специальными воздушными линиями, включаемыми в систему, – это воздухоотводчики, собирающие и выводящие воздух в центральный стояк, откуда он попадает в расширительный бак и через клапан выводится наружу.

Важно! Для схемы с нижней разводкой следует применять принудительную циркуляцию с насосом, иначе велик риск образования воздуха, затруднено прохождение магистралей.

Поскольку почти все батареи с нижней разводкой в 2-х трубной системе – это тупиковые разводки, их дополняют спускниками. По причине скопления воздуха не рекомендуется применять открытый расширительный бак, в этом случае воздух придется спускать практически ежедневно. Можно убрать воздух, если закольцевать подающие трубы, но так схема становится намного сложнее в исполнении и размеры ее увеличиваются, поэтому применение кольцевого типа нецелесообразно.

К плюсам нижней разводки относят:

• компактность;
• малые теплопотери;
• возможность подключения системы отопления до завершения ремонтных работ в доме.

Прокладка труб отопления снизу гарантирует использование всего объема поступающего тепла, что объясняет снижение расходов на отопление.

К минусам можно отнести значительные затраты на материалы, элементы и комплектующие системы, малое давление во входной магистральной трубе и удаление воздушных пробок.

Важно! Если формируется двухтрубная система отопления с нижней разводкой из полипропилена, то трубы можно утапливать в стяжке пола. Полипропиленовые элементы свариваются, что минимизирует риск протечки, хорошо отдают тепло, а срок службы составляет более 30 лет.

Разобраться с нюансами обустройства отопления из двух труб в частном доме поможет видео от профессионалов.

vodakanazer.ru

монтаж, подбор труб и радиаторов

Эффективность эксплуатации системы отопления во многом зависит от правильного выбора её типа. По главному классификационному признаку системы отопления разделяют на одно- и двухтрубные.

↑

Отличия одно- и двухтрубных систем

Принцип действия однотрубной системы очень прост: одна и та же труба передаёт теплоноситель от отопительного агрегата – котла к радиаторам, расположенным в обогреваемых помещениях. Эта система обладает огромным количеством существенных недостатков. Основным из них является то, что в такой системе, независимо от вида разводки – верхней или нижней, наличия или отсутствия замыкающих участков, температура теплоносителя, поступающего в дальние от котла радиаторы, будет изрядно пониженной.

Единственным достоинством однотрубной системы, благодаря которому она и использовалась многие годы, является невысокая стоимость её организации.

Двухтрубная система отопления в частном доме и многоэтажных сооружениях предполагает подсоединение к радиаторам или другим отопительным приборам двух труб – прямой и обратной. Вода, которая охлаждается в каждом из радиаторов, не передаётся в следующий прибор, а возвращается по обратному трубопроводу непосредственно в котёл. В результате такого принципа работы температура теплоносителя на входе во все радиаторы примерно одинакова. Это позволяет применять отопительные приборы одного размера.

↑

Особенности двухтрубной отопительной системы

Система отопления частного дома двухтрубная имеет множество преимуществ, по сравнению с однотрубной.

Независимо от выбора конфигурации прокладки труб – горизонтальной или коллекторной лучевой, температура теплоносителя, подаваемого в каждый из отопительных приборов, будет одинаковой.

В каждой из комнат температуру можно регулировать выбранным вами способом – с помощью ручного термостата или автоматически. Если помещение перегревается, то термостат снижает количество поступающего в отопительный прибор теплоносителя или прекращает его подачу. Если этот излишний теплоноситель попадает в радиатор в соседнем помещении, то термостат перекрывает его подачу и там. Таким образом из обращения исключается лишнее количество теплоносителя.

При двухтрубном варианте невысокие потери давления в системе позволяют использовать насос небольшой мощности, что даёт возможность сэкономить на электроэнергии.

Использование двухтрубной системы не всегда означает, что происходит двойной рост металлоёмкости, поскольку низкое гидравлическое сопротивление позволяет использовать трубы для отопления частного дома и многоэтажных зданий меньшего диаметра. Благодаря меньшему размеру труб двухтрубные системы менее заметны при открытом монтаже и более удобны для прокладки скрытым способом.

Значительным преимуществом, которым обладает двухтрубное отопление частного дома, является возможность замены, при необходимости, любого радиатора, не останавливая всю систему в целом. При однотрубном варианте провести работы по замене радиатора без полной остановки всей системы обогрева невозможно.

Устанавливать двухтрубную систему можно в любом доме, независимо от этажности. Она может работать и без использования циркуляционного насоса, но такая система будет менее эффективной, по сравнению с отоплением с принудительной циркуляцией.

↑

Виды двухтрубного отопления

Двухтрубные системы отопления различают по виду разводки, которая может быть следующих типов:

• с горизонтальной разводкой,
• с вертикальной разводкой

В современном строительстве всё чаще применяют горизонтальную разводку, которая подходит для современных домов с большими площадями без простенков. В условиях панельно-каркасного строительства и отсутствия простенков монтаж стояков затруднён. Поэтому эффективно использование горизонтальной двухтрубной отопительной системы. Стояки для ответвлений располагают в нежилых помещениях. В такой системе радиаторы, расположенные на одном этаже, подсоединяют к единому стояку.

При устройстве вертикальной отопительной системы к одному стояку подключены радиаторы с разных этажей. Эта система примерно на 20% дороже горизонтальной разводки, а монтаж её более сложный. Но у неё есть и свои несомненные достоинства: отсутствие воздушных пробок и простота эксплуатации.

Двухтрубная отопительная система по направлению движения теплоносителя разделяется на следующие виды:

• Тупиковому типу характерно противоположное направление тока нагретого теплоносителя и поступающего от радиаторов к котлу.
• В прямоточных системах направление движения горячего и отработанного теплоносителя совпадают.

Различаются отопительные системы и по циркуляции теплоносителя, которая может быть естественной и принудительной.

Отопление частного дома двухтрубное с естественной циркуляцией теплоносителя применяют только в сооружениях с небольшими площадями – до 150 м². Трубы в такой системе должны иметь больший диаметр и прокладываться в горизонтальной плоскости под определённым углом.

Недостатком такой системы является невозможность её регулирования, а достоинством – электронезависимость.

Монтаж двухтрубной системы отопления в частном доме большой площади или в многоэтажном здании осуществляют с установкой циркуляционного насоса. То есть, устраивается система отопления с принудительной циркуляцией теплоносителя. Для такой системы требуется постоянное наличие электропитания. Преимущество этой системы – трубы имеют меньший диаметр и могут быть проложены без соблюдения уклона.

↑

Особенности монтажа двухтрубной отопительной системы

Основой создания отопительной системы является её гидравлический расчёт, который позволяет определить диаметр труб отопления и мощность теплогенератора, среди которых самым экономичным является газовый котёл. Наиболее удобный в эксплуатации, эстетичный и компактный – котёл электрический.

Расширительный бак должен находиться в наивысшей точке отопительной системы, а котёл в обязательном порядке располагают ниже.

Бак и котёл соединяются между собой главным вертикальным стояком, по которому вверх подаётся подогретый теплоноситель. От расширительного бака к радиаторам проложены трубы, по которым поступает горячий теплоноситель. По обратной трубе отработанная вода возвращается к теплогенератору.

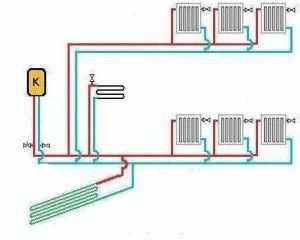

Схема монтажа двухтрубной системы отопления

Оптимально – на каждом радиаторе устанавливать вентиль, с помощью которого можно регулировать интенсивность поступления горячего теплоносителя.
При устройстве коллекторной отопительной системы необходимо правильно расположить распределяющий узел – гребёнку. Наилучшим является вариант, когда расстояние от коллектора до каждого отопительного прибора является примерно одинаковым.

↑

Радиаторы и трубы для двухтрубной системы отопления

Для обогрева частного домостроения применяют следующие виды радиаторов: чугунные, стальные ребристые, стальные панельные, алюминиевые, биметаллические. К категории удобных в использовании современных отопительных приборов относятся панельные стальные радиаторы с нижним подключением и вмонтированным термостатическим вентилем.

Вид материала для труб должен быть определён проектом и его выбор зависит от гидравлических расчётов, экономических и экологических соображений. Современная промышленность для систем отопления предлагает трубы стальные из чёрной или нержавеющей стали, медные, полипропиленовые, металлопластиковые.

Для эффективной и удобной  эксплуатации двухтрубной отопительной системы важно соблюсти все правила её устройства: составить грамотный проект, приобрести качественные материалы, монтировать систему с применением требуемого инструмента и соблюдением правил, указанных в инструкциях к комплектующим системы.

vsetrybu.ru
