Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.
Принцип действия
Читайте также: Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото & Видео) +Отзывы
Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.
Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

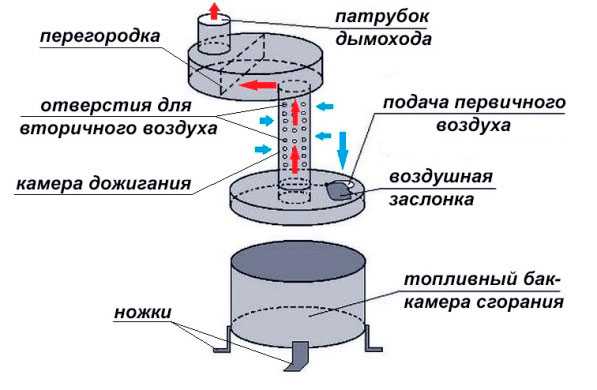

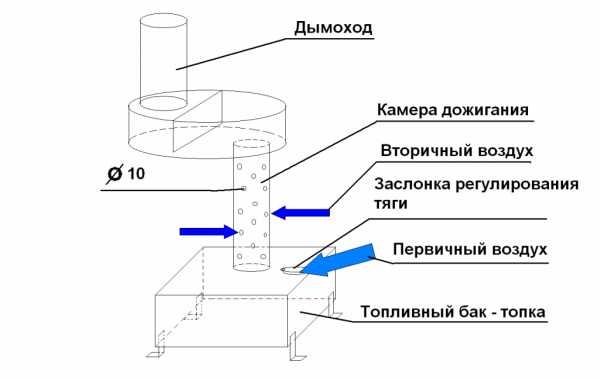

Чертеж простейшей печи
После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.
Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.
Для подобных печей требуется дымоход значительной длины – от 4 м.
В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.
Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.
вернуться к меню ↑Обустройство дымохода
Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы
Дымоход печи
Для подобных конструкций очень важна стабильная мощная тяга.
Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.
Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.
вернуться к меню ↑Разновидности печей на отработке
Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

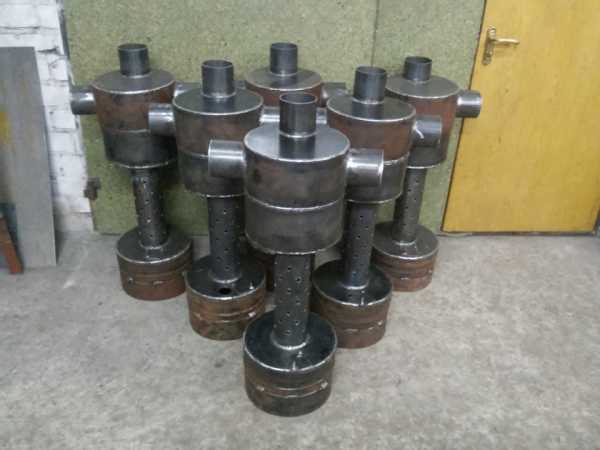

Виды печей на отработке
Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:
- простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
- с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
- капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
- с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
- с расширительным бачком для загрузки топлива и краном для регулировки его подачи
Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.
Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.
вернуться к меню ↑Изготовление простейшей буржуйки на отработке
Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

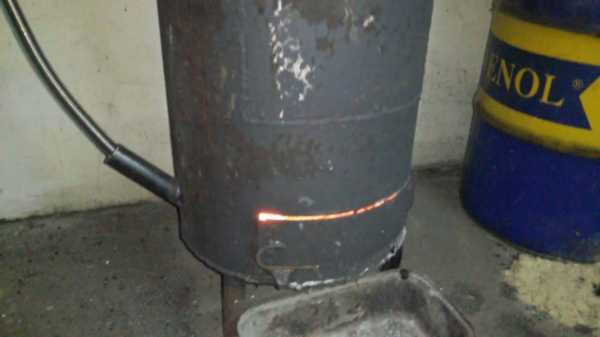

Буржуйки на отработке
Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.
Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.
вернуться к меню ↑Буржуйка из баллона
Читайте также: Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

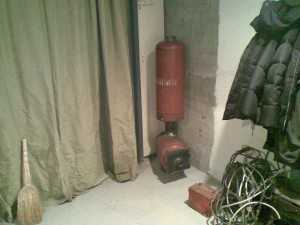

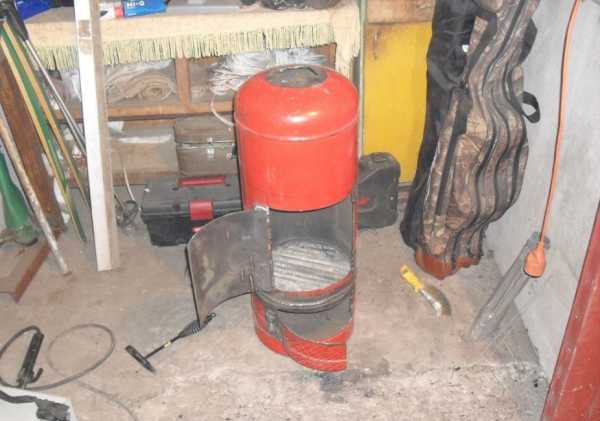

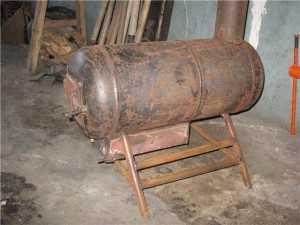

Буржуйка из баллона
Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.
При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.
вернуться к меню ↑Печь с расширительным бачком
Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

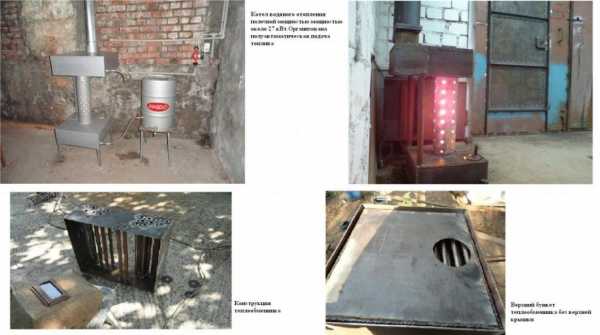

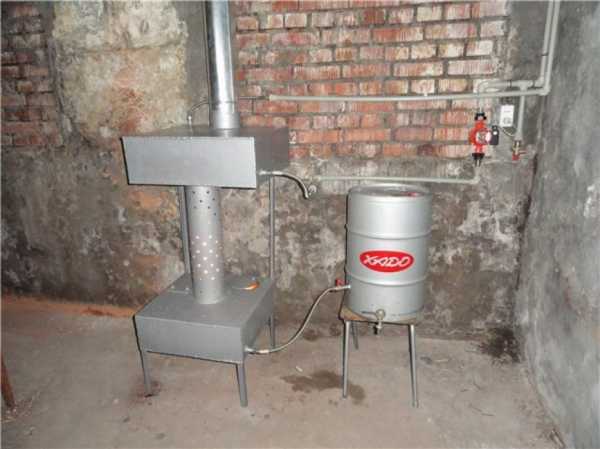

Печь с расширительным бачком
Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.
Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.
вернуться к меню ↑Конструкция печи с наддувом
Читайте также: Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам (60+ Фото & Видео) +Отзывы

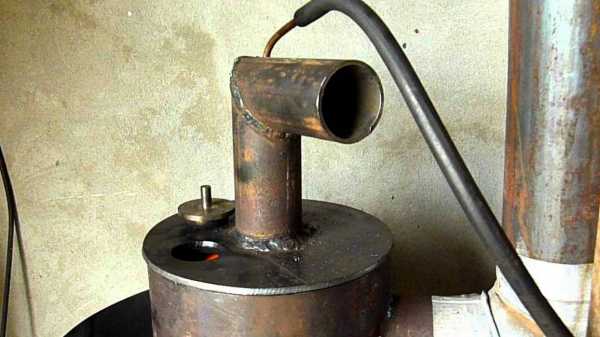

Чертеж конструкции печи с наддувом
Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.
В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.
Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.
вернуться к меню ↑Печь с дожигателем
Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы

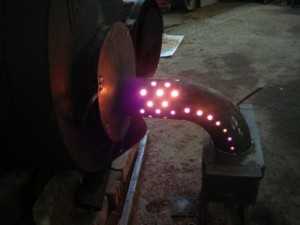

Печь с дожигателем

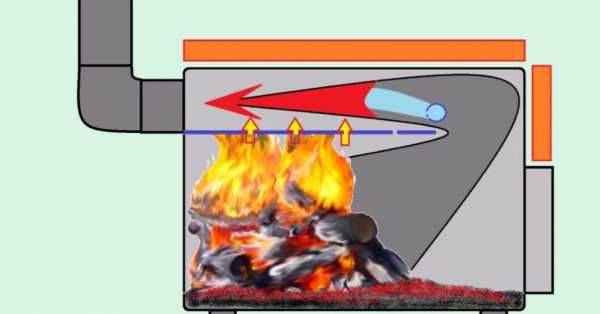

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор.
Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.
Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.
вернуться к меню ↑Устройство с верхней капельной подачей топлива
Печь с плазменной чашей
Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.
Увеличить его позволяет обустройство верхней подачи топлива.
Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.
Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.
Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

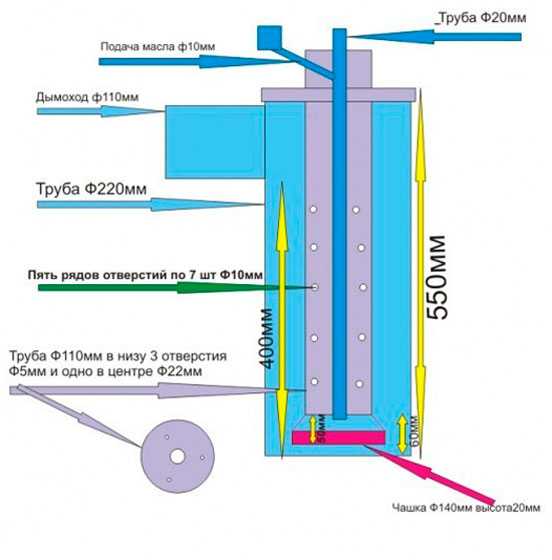

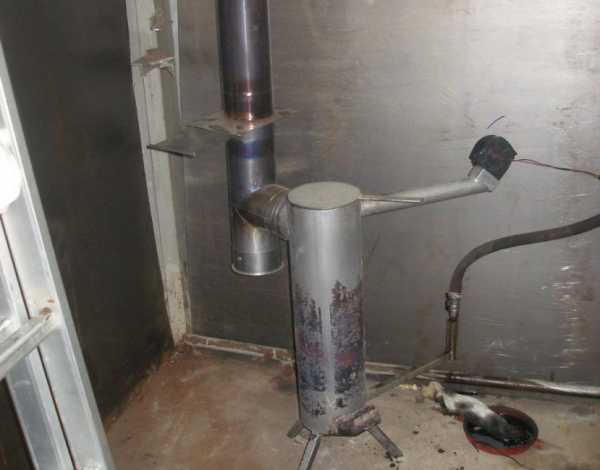

Подача капельная в печи
В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.
Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.
вернуться к меню ↑Недостатки печи на отработке
Печи на отработке
Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:
- для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
- высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
- частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
- большой расход топлива – его вам понадобится не менее 2 л/час
- теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу
Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.
Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.
вернуться к меню ↑Розжиг
Заливка масла
Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.
К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.
Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.
Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.
Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).
вернуться к меню ↑Правила эксплуатации
Печь на отработке
Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:
Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.
Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:
7.3 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
Эффективность
8
Безопасность
7
Добавить свой отзыв | Отзывы и комментарииkrrot.net
подробные чертежи и видео для изготовления своими руками
Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.
Особенности печей на отработке
Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.
Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.
Конструкция на отработке и принцип действия
Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.
При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.
Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.
Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.
При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.
Работа печи на отработке с водяным контуром: видео
Плюсы и минусы печи на отработке
Достоинства печи:
- печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
- простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
- дешевое доступное топливо;
- эффективный и быстрый разогрев;
- небольшие размеры.
Недостатки:
- печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
- печь в процессе активного горения создает шум и гудение.
Требования к топливу
Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.
Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.
Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!На отработке: эскизы и чертежи
Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.
Круглая печь из листового металла
Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.
Из металлической трубы с водяным контуром
Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.
По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.
Из профилированной трубы
Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.
Из газового баллона
Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.
Водяной контур выполняют в виде котла, через который проходит дымоход.
Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.
Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.
Технология изготовления печи на отработанном масле

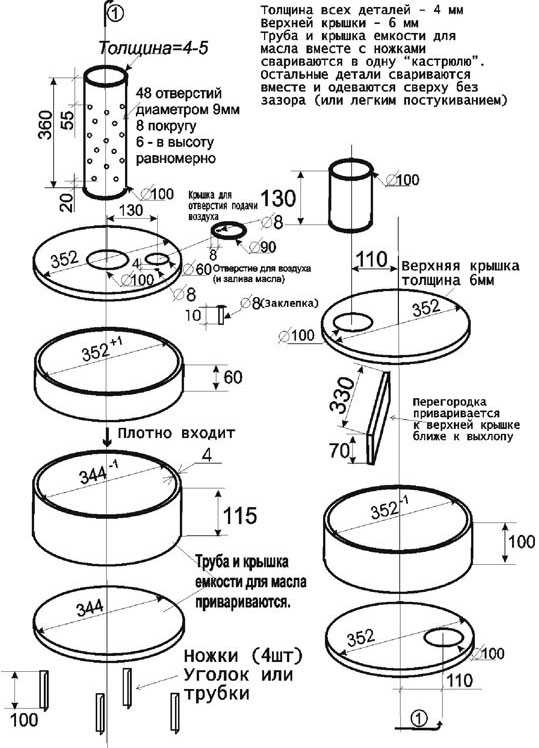

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.
Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.
Необходимый инструмент:
- сварочный аппарат;
- болгарка с отрезным кругом;
- шлифовальный круг для зачистки швов;
- дрель или сверлильный станок, сверла;
- рулетка.
Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.
Последовательность изготовления своими руками:
- Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
- Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
- В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
- Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
- Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
- Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
- К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
- Сваривают верхнюю камеру и крышку с дымовой трубой.
- Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
- Верхнюю часть печи надевают на нижний бак внатяг.
- Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
- Подсоединяют печку к дымоходу.
Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.
Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.
Изготовление печи на отработке: видео
Как подключить к печи на отработке водяной контур
Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.
Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.
На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.
Противопожарные меры и правила эксплуатации
Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.
К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:
- Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
- Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
- Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
- Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
- Запрещается доливать масло в работающую печь.
- В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.
gidpopechkam.ru
Печь на отработке своими руками
Печь на отработке в гараже
Автономное отопление предполагает достаточно большой ассортимент нагревательных котлов, которые сегодня используются повсеместно. Одним из интересных вариантов считается котел, функционирующий на отработанном масле. Причем можно легко изготовить своими руками печь на отработке — чертежи есть в свободном доступе в Интернете.
Конструкция такого котла очень проста, поэтому проблем с изготовлением не возникнет. Главное достоинство подобных устройств — существенная экономия, поскольку дешевле отработанного масла только опилки и кизяк.
Принцип действия
В таком котле необходимы две камеры сгорания, потому что топливо будет сгорать в нем дважды. В первой камере происходит прямое горение отработки. В итоге образуются пары горючей смеси, которые поступают во вторую камеру. Здесь при их смешивании с воздухом образуется концентрированная горючая смесь, которая при сгорании выделяет большое количество тепловой энергии.
Теперь к вопросу эффективной работы печки на отработке. Обе камеры сгорания необходимо обеспечить доступом кислорода. Поэтому в первой камере устанавливаются поддувало и заслонка. Так как интенсивность горения отработки не очень важна, то и поступление воздуха должно быть ограниченным, поэтому размер поддувала регулируется заслонкой. А вот во второй камере сгорания воздуха должно быть много. Что делают в этом случае?
Поскольку обе камеры соединены между собой трубой, по которой пары отработки поступают вверх, в ней делают несколько отверстий диаметром 10 мм. Через них воздух вместе с парами и будет поступать во вторую камеру.
Виды конструкций
По конструктивным особенностям печи на отработке делятся на 3 группы:
- Простые агрегаты, изготовленные своими руками из листов железа или готовых металлических емкостей.
- Модели с наддувом.
- Агрегаты с подачей топлива в виде капель.
Первый вариант — самый простой. Его умельцы изготавливают или из металлических листов, или из газовых баллонов. Обязательно используются трубы и дополнительные детали. Применение газового баллона значительно сокращает процесс изготовления. Но учтите, что в баллоне может остаться газ, так что перед резкой заполните его водой.
В конструкцию второго варианта устанавливается вентилятор. Его надув приходится на вторую камеру, где свежий воздух необходим больше всего. Во-первых, это обеспечивает эффективное сжигание топлива. А, во-вторых, равномерное распределение тепла по всему объему помещения.
Третий вариант изготовить своими руками очень сложно. Даже не каждый опытный мастер готов гарантировать, что капельная подача топлива будет эффективной и безопасной. Поэтому такой вариант для самостоятельного изготовления не рекомендуется. Хотя это самый экономичный вариант из всех описанных. Такие промышленные установки сегодня пользуются большим спросом.
Как сделать печку из газового баллона

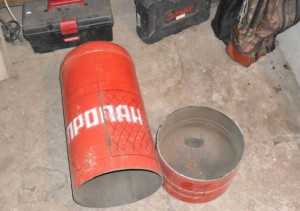

Печь из пропанового баллона
Изготовить печь своими руками из металлических листов не так уж сложно. Для этого придется сварить две камеры и нижнюю установить на ножки, а верхнюю — на соединяющую их трубу. Обязательно сооружается дымоход, так что придется провести большой объем сварочных работ.
Их стенка довольно толстая, прогорит она не очень скоро, так что работать такая печь будет много лет.
Независимо от материала, из которого будет изготовлена такая печь, необходимо строго придерживаться некоторых правил. Именно они позволят сделать котел с высокими качественными и прочностными характеристиками:
- Подачу воздуха в первую камеру надо сделать регулируемой.
- Эту же камеру обязательно делают разборной, чтобы было легко ее чистить. Отработка сгорает, выделяя огромное количество сажи, так что камера быстро забивается отходами сгорания.
- Вертикальность дымохода — обязательное условие эффективной эксплуатации печки. Никаких отводов и горизонтальных участков!
- Необходимо обеспечить котел хорошей тягой, поэтому специалисты советуют устанавливать дымоход длиной не менее 4 метров.
Возвращаемся к газовому баллону. Существует несколько конструкций, которые сегодня используются мастерами. Вот самая простая, с которой может справиться даже новичок в этом деле.
Последовательность действий
Буржуйка из газового баллона
- Газовый баллон разрезают пополам — это будут две камеры сгорания. К нижней приваривают ножки.
- Вырезают 2 «блина» из металлического листа толщиной 4–5 мм. Круг должен быть диаметром, как у баллона. Один приваривают в качестве крышки к нижней камере, а второй — в качестве дна к верхней. В «блинах» по центру делают отверстия под соединительную трубу обычно диаметром 100 мм и приваривают элементы по месту назначения.
- Затем в нижней камере вырезают отверстие прямоугольной формы. Это будет окошко поддувала. Здесь необходимо установить заслонку. Это может быть обычная дверца или шибер — кому как удобно.
- Теперь собирают все части. На нижнюю камеру устанавливают промежуточную трубу и обваривают ее по периметру. Затем сверху устанавливают на трубу верхнюю камеру сгорания. Крепление то же — сварка.
- В промежуточной трубе дают сквозные отверстия диаметром по 10 мм для затягивания воздуха. В крышке верхней камеры по центру выполняют отверстия для дымохода.
- Устанавливают печь и монтируют дымоход. Обязательное условие — горизонтальность установки, поэтому рекомендуется сделать регулируемые ножки.
Многие новички стараются найти чертежи с точными размерами агрегата. Не стоит ничего искать — вам придется экспериментировать. Во всяком случае, с газовым баллоном это делать необязательно, так что чертежи не понадобятся.
Печурка с баллона
Из этого же агрегата можно изготовить печь с надувом. Для этого понадобится небольшой вентилятор, который устанавливают рядом с печкой на металлический постамент. От него в две камеры сгорания проводят воздуховоды, под которые в камерах делают отверстия. Обратите внимание, что надув в нижнюю часть надо подводить выше уровня заливки масла.
Несколько полезных советов относительно такой конструкции
- Заполнять первую камеру сгорания маслом надо максимум на 2/3.
- Необходимо обеспечить такую работу печки, чтобы масло внутри не закипало. Для этого на воздуховод устанавливается регулируемая заслонка, которая будет контролировать подачу воздуха.
- Один раз в неделю приучитесь чистить бак из-под масла и дымоход.
- Чистка верхней камеры производится обычным постукиванием по металлическим стенкам, чтобы снять с них сажу.
Заключение по теме
Как видите, сделать из обычного газового баллона печь, работающую на отработке, да еще и своими руками, не так уж сложно. Такие конструкции хорошо себя проявили, обогревая небольшие постройки типа гаража. Вот почему их так часто можно увидеть на станциях технического обслуживания автомобилей. Отработки на таких предприятиях — хоть отбавляй, тем более что все это достается бесплатно.
Похожие записиКомментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.gidotopleniya.ru
