как подключить своими руками, схема, комплект, отзыв и опыт эксплуатации автономной станции на солнечных батареях

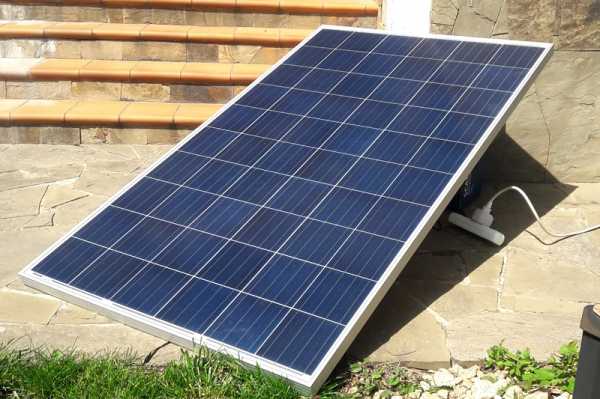

В 2017 году я установил на участке одну солнечную батарею мощностью 260Вт для выработки электроэнергии. В июне выработка панели составила 34кВт электроэнергии, что в 4.5 раза превысило её нормативную мощность.

Далее я расскажу о том, как работает солнечная электростанция, из каких элементов состоит, кому подойдет и как её подключить. Кроме того, поделюсь реальной статистикой выработки одной панели.

Кому подойдет домашняя солнечная электростанция

Тем, у кого на участке нет электричества. Солнечные батареи смогут автономно обеспечивать объект электроэнергией. В качестве альтернативы также можно рассматривать ветряк (для которого должна быть соответствующая роза ветров) или дизельный генератор (который не очень удобен в эксплуатации и неэкономичен).
Также солнечную станцию можно рассматривать как инвестицию, чтобы на фоне постоянно растущих тарифов в будущем меньше платить за электроэнергию. К тому же срок службы батарей очень большой, а солнце светит всегда.
И последний вариант — всем, кто хочет заработать. В Украине существует закон о зеленом тарифе, согласно которому государство выкупает выработанную электроэнергию с помощью альтернативных источников энергии по особой цене.

Как устроена солнечная батарея

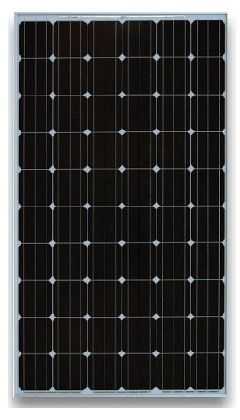

Солнечная батарея (или ФЭМ – фотоэлектрический модуль) работает за счет кремниевых элементов, которые преобразовывают световую энергию в электрическую (в отличие от солнечных коллекторов, которые работают за счет солнечного тепла).

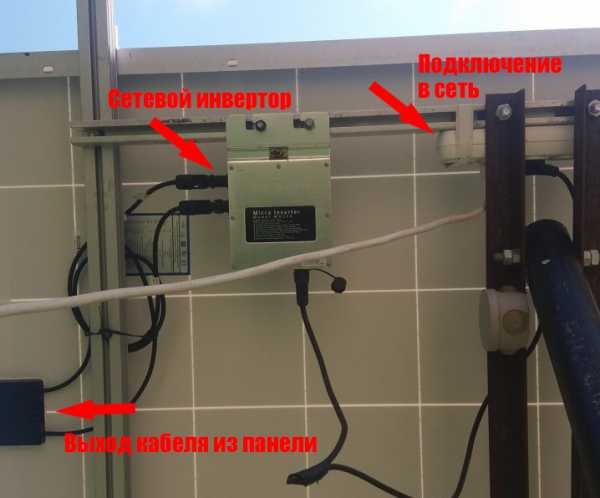

Сзади у панели есть выход двух кабелей, которые подключатся на инвертор или аккумулятор, в зависимости от схемы использования (об этом далее подробнее).

Как подключить, если на участке нет электричества

Если участок не подключен к сети, то главная задача — накапливать электроэнергию, чтобы использовать её в будущем по мере необходимости.

Какое оборудование понадобится:

Солнечные батареи.
Аккумулятор для накопления заряда.
Контролер заряда (чтобы контролировать ток заряда аккумулятора).
Преобразователь в 220В. По умолчанию солнечная панель выдает 12В, 24В, тогда как большинство электроприборов подключаются к 220В. Если вы используете приборы, работающие от 12В, то преобразователь не понадобится.
Оборудование для фиксации и крепежа самой батареи.

Самый простой вариант, «своими руками»

Самый примитивный, но рабочий вариант «для дачи»: солнечная батарея + аккумулятор, которые соединяются между собой клеммами. В таком виде станция уже готова к эксплуатации и её можно даже не ставить на крышу, а просто установить на землю. Электроэнергия будет накапливаться на аккумуляторе, от которого можно зарядить телефон, подключить освещение и т.д.

Такую станцию очень легко собрать своими руками. Достаточно просто купить аккумулятор (подойдет даже обычный автомобильный), солнечная батарея, провода и клеммы. Если вы приезжаете на дачу только по выходным, то станция может быть переносной, так как легко разбирается и прячется (или увозится с собой).

Более сложная реализация

Схема для повседневной эксплуатации и разводкой по розеткам. Солнечные батареи устанавливают на крышу (или отдельную металлическую конструкцию), а кабель от них прокладывают к аккумулятору, от которого электричество через преобразователь поступает на розетки.

По мере необходимости станцию легко масштабировать, подключая дополнительные батареи и аккумуляторы.

Как подключить, если на участке есть электричество

Если участок подключен к сети, то установка солнечной электростанции сделает дом более энергонезависимым, позволит сократить затраты на электроэнергию и даже заработать на этом благодаря зеленому тарифу.

В этой схеме подключения отсутствует аккумулятор, так как не нужно накапливать электроэнергию (но если вы хотите иметь резервный источник питания на случай выключения света, то аккумулятор необходим).

Для подключения такой станции нужна только солнечная батарея (или несколько), которая через сетевой инвертор подключается в розетку. В таком виде станция уже готова к работе. Батарея вырабатывает электричество и вы сразу же его потребляете для внутренних нужд: работы холодильника, освещения, чайника и т.п.

Например, выработка станции в сутки — 1кВт электроэнергии, а здание суммарно потребляет 5кВт. По факту из сети вы берёте лишь 4кВт. Но если станция вырабатывает в сутки 5кВт, а вы реально потребляете только 2кВт, то остаток (3кВт) сгорает. В этом случае можно подключить зеленый тариф и продавать разницу государству по более высокой цене, либо же поставить аккумулятор и накапливать избыток на него.

Сейчас существуют компании которые подключают зеленый тариф «под ключ». Начиная от подбора и установки станции, до заключения договора с ОБЛЭНЕРГО.

Реальная выработка солнечной электростанции для дома

Выработка зависит от мощности и угла наклона панелей, интенсивности солнца и продолжительности светового дня.

Между собой батареи отличаются площадью, что отражается на их мощности. Это может быть 10Вт, 100Вт, 150Вт, 260Вт и так далее. Однако реальная выработка панели обычно выше её номинальной мощности, так как необходимо учитывать коэффициент интенсивности солнца. В южных регионах солнце светит сильнее и дольше, а в северных слабее и меньше, поэтому одна и та же панель вырабатывает разное количество электроэнергии.

Пример из практики

Это график выработки электроэнергии одной панелью мощностью 260Вт за июнь 2018 года. Суммарная выработка станции за месяц — 34,89 кВт. Из расчета, что номинальная месячная мощность батареи — 7,8кВт (260Вт Х 30 дней), её фактическая мощность оказалась в 4.5 раза выше (поправочный коэффициент). Летом он больше, зимой – меньше или вообще отсутствует.

Из графика видно, что выработка непостоянна и присутствуют резкие спады – это пасмурные дни, когда световой день короче, а солнечная активность очень слабая. Худшая производительность была зафиксирована 17.06 — около 0.4кВт, а максимальная 25.06 — около 1.4кВт.

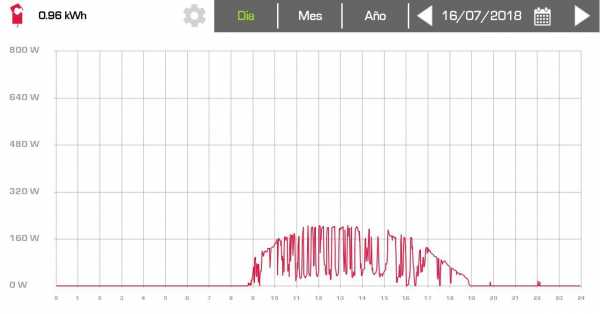

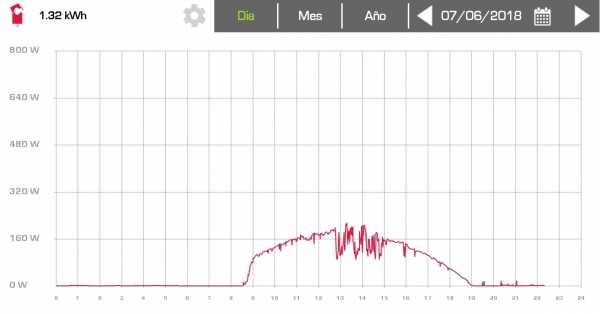

А вот так выглядит выработка солнечной батареи по часам в течение дня:

Выработка начинается ближе к 9 утра, достигает пика к 13:00, затем постепенно снижается и прекращается около 19:00. В течение дня есть небольшие провалы — когда солнце было закрыто облаками.
Примерно с 13:00 до 15:00 выработка электроэнергии была нестабильна из-за облачности. Но и это не сильно сказалось на итоговой производительности станции — 1.32кВт.
В течение дня было множество провалов, что и отразилось на итоговой выработке станции — 0.98кВт.
А это пасмурный дождливый день, когда солнечная активность очень слабая и выработка в течение дня составила 0.45кВт.

Из этого можно сделать вывод, что целиком полагаться на солнечную электроэнергию сложно. Производительность станции сильно зависит от интенсивности солнца и даже летом она может быть непостоянна из-за пасмурной погоды.

Угол наклона солнечной батареи

Панель вырабатывает максимум электроэнергии тогда, когда солнечные лучи падают на неё под прямым углом. В этом случае лучи практически не отражаются и потери энергии минимальны. Но так как солнце в течения дня постоянно движется и меняет высоту, то поддерживать постоянным угол падения в 90° сложно.

Для этого существуют специальные механизмы, которые поворачивают панель вслед за солнцем в течение дня и изменяют угол её наклона, что дает максимально возможную выработку электроэнергии. Однако для домашней станции они нецелесообразным: при малой мощности станции дополнительные 5-15% электричества не покроют затраты на их установку.

Поэтому рекомендуется универсальное положение солнечной панели: для северного полушария направление на юг (которое охватывает максимальную траекторию движения солнца) и угол наклона в 30 ° на лето и 60 ° на зиму. Либо же средний вариант в 45 °, если панель работает круглый год.

Как рассчитать мощность электростанции на солнечных батареях

Оттолкнуться нужно от того, сколько электроэнергии вам нужно для нормального функционирования здания. Самый простой способ — выписать все эл. приборы, которые вы планируете использовать, время их работы и потребляемую мощность.

Пример:

Холодильник: 100Вт – 24ч – 2400Вт
Освещение: 100Вт – 5ч – 500Вт
Чайник: 15мин – 1,5кВт – 0,03кВт
Стиральная машина:
Ноутбук:
…
Итого: 3кВт

3кВт — это мощность, которую должна производить солнечная электростанция для нормальной жизнедеятельности здания. Т.е. понадобится 12 панелей мощностью по 260Вт. На практике их производительность будет выше (при коэффициенте солнечной активности 4.5 суточная выработка станции составит 14кВт), однако мы отталкиваемся от самого пессимистичного сценария, при котором каждый день — пасмурный. Также учитывайте: если вы не подключены к зеленому тарифу или не запасаете энергию на аккумулятор, то избыток будет сгорать.

Если вы устанавливаете солнечную электростанцию для заработка на зеленом тарифе, то начать можно с любой мощности и постепенно её наращивать.

Заключение

Солнечные электростанции для дома решают две основные задачи:

могут обеспечивать электроэнергией участок, который не подключен к сети. В самом простом варианте вам понадобится только панель, аккумулятор и контролер заряда, которые уже способны генерировать электроэнергию. Также возможна более сложная реализация, когда станция генерирует электричество и через инвертор передает его в розетки. В этой схеме дополнительно необходим преобразователь из 12В в 220В.
служить инвестицией и источником дохода. В Украине существует закон о зеленом тарифе, согласно которому государство готово покупать у населения электроэнергию, выработанную на альтернативных источников энергии, по более высокому тарифу. Другими словами: каждый может установить в доме солнечную электростанцию и продавать электроэнергию государству.

Производительность станции зависит от мощности панели и коэффициента интенсивности солнца. Для южных регионов, где солнце светит долго и интенсивно, выработка панелей может быть в 4.5 — 5 раз больше номинала. Зимой коэффициент практически отсутствует.

При пасмурных днях даже летом выработка сильно падает. Поэтому целиком полагаться на солнечную энергию не стоит (особенно если у вас автономное энергообеспечение объекта) и не лишним будет иметь резервный источник, например — дизельный генератор.

term.od.ua

Солнечная электростанция для дома. Расчет солнечной электростанции для дома.

Солнечная система с аккумуляторами может питать много приборов при условии, что их энергопотребление не превышает количество энергии, произведенной генератором. Поэтому необходимо правильно определить мощность системы. Первый шаг в этом направлении — составление спецификации, т.е. технического описания системы.

Расчет энергопотребления

Для расчета солнечной системы, вам пригодится on-line калькулятор на нашем сайте — Расчет солнечных батарей. При проектировании домашней фотоэлектрической системы сначала нужно составить список всех электроприборов в доме, выяснить их потребляемую мощность и внести в список.

В таблице внизу даны для справки данные о средней потребляемой мощности некоторых приборов. Однако необходимо помнить, что это всего лишь приблизительные оценки. Чтобы рассчитать потребляемую мощность (E) системы с инвертором (для приборов переменного тока), нужно внести поправку (умножить среднее потребление на поправочный коэффициент, чтобы получить общую мощность). Так же для того, чтобы учесть потери в инверторе необходимо полученную мощность потребителей умножить на 1,2. Такие приборы, как холодильник, компрессор в момент пуска потребляют мощность в 5-6 раз больше паспортной, поэтому инвертор должен кратковременно выдерживать мощность в 2-3 раза выше номинальной мощности. Если потребителей с высокой мощностью достаточно много, но работают они очень редко, это может привести к тому, что у нас получится система с огромной выходной мощностью инвертора, как результат, очень дорогого. Тогда необходимо предусмотреть, чтоб не происходило одновременного включения таких приборов, это удешевит систему.

Пример:

№п/п	Нагрузка переменного тока	Ватт	Часов/день	Втч/день
1	Электрический чайник	1000	0,15	150
2	Холодильник	250	12	3 000
3	Телевизор	150	4	600
4	Освещение-экономлампы	100

alternativenergy.ru

Домашняя солнечная электростанция, отдающая энергию в сеть

Первый дом в России, отдающий электроэнергию в сеть

30 ноября 2015 года в сети была опубликована статья Сергея Рыжикова «Солнечная электростанция на западе России». С разрешения автора мы воспроизводим ее полностью на нашем сайте. Положительный опыт, приобретенный автором разработки солнечной электростанции для индивидуального дома, примечателен не только тем, что солнечные панели снабжают дом электричеством, но, в первую очередь тем, что автору удалось договориться с местными энергосетями о том, чтобы отдавать излишки электроэнергии в сеть. Впрочем, судите сами.

Солнечная электростанция на западе России

Сергей Рыжиков, 30 Ноября 2015

Сегодня исполняется год как я сделал солнечную электростанцию, научился обеспечивать себя электричеством и даже научился отдавать излишки в городскую электросеть, и официально крутить счетчик в обратную сторону 🙂 Поговаривают, что я первый в стране частный дом, который делится излишками энергии с соседями.

Однажды в FB под интересной статье Александра Чачавы про его опыт работы с Теслой я упомянул про солнечную электростанцию. Оказалось, что многим интересно и меня просили поделиться опытом. Делюсь 🙂

Мне казалось, что писать особенно будет не о чем и статья получится короткой. Но получилась много букв, картинок и ссылок.

Идея жить на солнечной энергии

Решил я сделать у себя в доме солнечную электростанцию и научиться полностью обеспечивать себя электричеством. Плана сэкономить или заработать, как делают это немцы, я себе не ставил. Мне просто понравилась идея жить на солнечной энергии 🙂 ну и проект показался мне интересным.

Дом у меня находится в городе. Перебоев с электричеством не случается, ну или крайне редко. Необходимости в резервном генераторе нет. Но ведь интересно попробовать, может ли дом жить полностью автономно на солнечной энергии в нашей полосе.

Начал собирать информацию. В тот момент, мне кажется, моя супруга еще не до конца поверила, что я это все серьезно затеваю 🙂 Да и я еще не знал, что из этого может получиться толк.

Первый поиск информации много ответов не дал. Живых проектов в России очень мало. Кто-то что-то делает, но только как дополнительные источники питания и на нескольких панелях. В основном солнечные электростанции создают компании или госструктуры, частных проектов очень мало в стране. Много проектов нашел в Украине. Но это сильно южнее и солнечнее.

В поездках по Германии я много видел домов, на крышах которых стояли солнечные панели. Сестра моей жены, Юлия, замужем за немцем и живет в Берлине. Ее муж, Кристоф, предприниматель и занимается альтернативной энергетикой. У Кристофа я подробно узнал, как это все устроено в Германии. Немцы чаще всего делают солнечные электростанции для выгоды. Они просто зарабатывают на государстве, которое платит особый высокий тариф за выработку солнечного электричества. Даже кредитные линии в банках под такие проекты были. Но самый главный вывод я для себя сделал. На широте Калининграда можно обеспечивать себя солнечной энергией. Я начал подбирать оборудование.

Выбор оборудования

Для реализации проекта в Калининграде я выбрал компанию АЭС-Центр http://aes-center.ru/ . Их сайт оказался на Битриксе. Я давно уже заметил, что это хороший индикатор адекватности руководства 🙂 Кстати, совершенно не ошибся. Ребята оказались профессиональными и честными. А еще, когда курс евро полез в гору в конце прошлого года, они сами предложили фиксировать низкий курс для завершения проекта. Спасибо Фетисову Виктору, директору компании АЭС-Центр за терпение со мной 🙂

Обычная схема подключения солнечной электростанции выглядит так: Пластина + инвертор = электричество.

Но эта схема не обеспечивает полной автономии. В ночное время электричество потребляется из городской сети. В дневное время избыток электричества скидывается в городскую сеть. Нет аккумуляторов для бесперебойной работы только на солнечной энергии. Но в своем рассказе я еще вернусь к этой схеме, как к одной из самый выгодных и простых в реализации.

Так как я хотел перевести дом полностью на солнечную энергию, к схеме добавились аккумуляторы и контроллер.

В процессе проектирования обсуждалось много разных схем включения электростанции в домашнюю сеть. Некоторых из них мне показались совсем неудобными для урбанизированного человека. В общем, я выбирал вариант подключения, который был бы совершенно незаметен для семьи, чтобы они вообще не должны были задумываться, откуда в розетке электричество и есть ли сейчас солнце 🙂

Солнечные батареи подключаются к Инвертору, который из постоянного напряжения делает переменные 220В. Инвертор подключается к Контроллеру. Контроллер выполняет ключевую распределительную роль. К нему подключается Инвертор от Солнечных батарей, к нему подключаются аккумуляторные батареи и к нему подключается городской электрический кабель. И именно Контроллер выдает в дом 220В для использования.

В общем, все запчасти подключаем к Контроллеру и пусть уже он думает, где брать электричество.

Логика работы такая. Если есть достаточное солнце, Контроллер использует солнце, если солнца нет или недостаточно, он добирает электричество из аккумуляторов, если они пусты, подключает городской источник электричества. Если солнца больше чем нужно дому, Контроллер направляет электричество на зарядку аккумуляторов. Если они заряжены, он направляет излишки электричества в город. В город? Ладно, этот вопрос я на тогда отложил. Фетисов сказал мне, что «Это нереально подключиться к городу, так что будем выкидывать излишки, не парься».

Так получилась схема подключения. Следующим шагом нужно было определиться с мощностью солнечной электростанции и числом солнечных батареи. Сколько брать пластин?

Дом в среднем потребляет 8-10 кВт*час в день. Вычислено делением счета за несколько месяцев на 30 🙂 не очень точный метод, но достаточно, чтобы прикинуть, что солнечная батарея должна бы выдать столько энергии за светлое время суток.

Фетисов предложил мне ограничиться 10 пластинами из расчета, что мы будем выдавать 2.5 кВт*час в солнечный день и заряжаться 4-5 часов. Но тут я засомневался. Очевидно, что выработка солнечной энергии напрямую зависит от погоды, от угла наклона пластин к солнцу и он КПД самих батарей. Поворачивать пластины я не смогу, а просто прикреплю их к крыше на южном склоне. Солнце в течение года тоже гуляет по высоте и наклону, погода частенько пасмурная… В общем, я ничего не придумал лучше, как увеличил число пластин до 20 с запасом в два раза от расчетного. И это было правильное решение, как показал потом опыт.

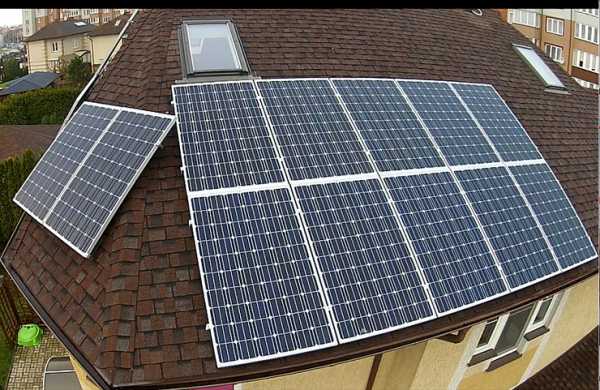

Итак, я выбрал 20 пластин. Разместить получилось 8 на южный склон, 2 на юго-восток и 10 на восточный склон. Можно было на западный, но я выбрал восток — решил, что утром больше солнца и если аккумуляторы разряжены за ночь, то зарядка начнется быстрее.

Потом начал выбирать производителя солнечных батарей. Солнечные батареи бывают двух типов: монокристаллы и поликристаллы. Они так же отличаются качеством произодства. Лучший Grade A. Монокристаллы получше работают в пасмурную погоду. Лидером на рынке является китайская компания Yingli. Они производят больше всего пластин в мире.

Я честно пытался найти российские пластины. Я же видел, что на космических станциях стоят наши 🙂 Делает НПО Квант Москва. Но сайт их на тот момент был ужасным, информацию я получить не смог, найти поставщиков тоже не смог. Так же я отверг все польские и немецкие варианты. По факту они оказались из китайского кремния или недостаточно эффективными. А кроме кремния в пластинах ничего умного нет.

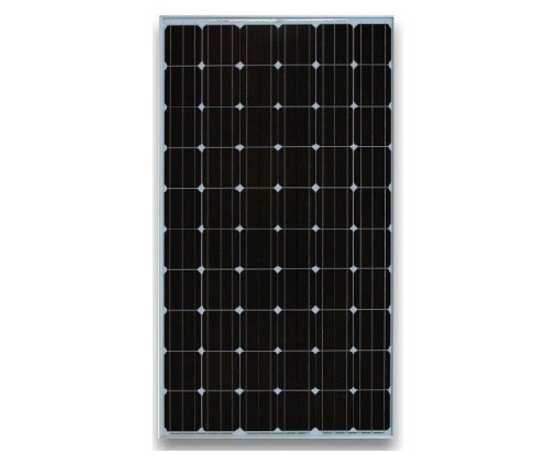

После изучения кучи обзоров я выбрал Yingli YL270C-30b монокристалы Grade A с КПД 17.2%

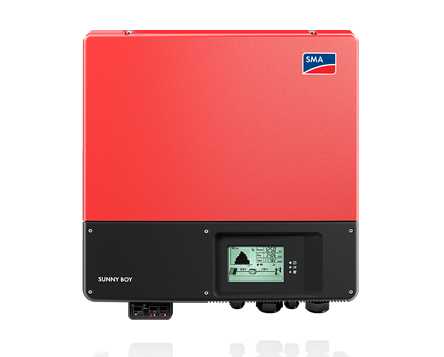

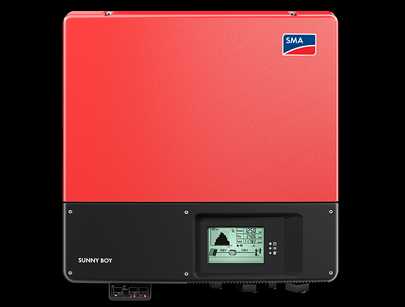

Увеличение числа пластин привело к увеличению инвертора 🙂 странно, да. С инвертором я долго не выбирал. По совету Кристофа и Фетисова я выбрал лидира немецкого рынка компанию SMA и устройство Sunny Boy 5000TL.

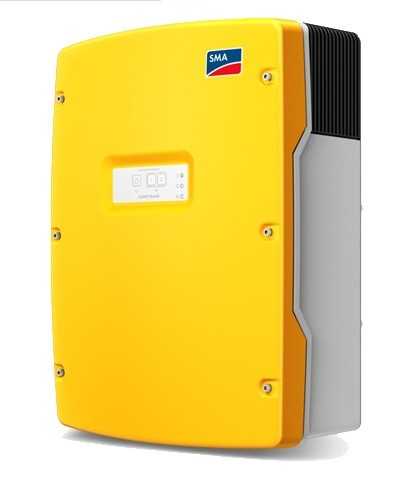

Следующий шаг — Контроллер. Штука большая и сложная. По сути все программирование логики работы дома на солнце находится в ней. С фирмой я уже определился, это компания SMA. Первый вариант, который мне предложили, был модель SUNNY ISLAND 6.0H. 6.0 – это пиковая нагрузка кВт, которую устройство может держать минут 30, кажется. А нормальная нагрузка для нее порядка 4 кВт. Как понять, достаточно этого для дома или нет?

Я принялся считать пиковое потребление в доме. Весь дом я давно перевел на диодные ламы. Т.е. освещение берет очень мало, Если вообще все все включить в доме, то максимум 500 Вт будет. Далее большие потребители: электический чайник 2 кВт, электроплита 2Квт, стиралка, Сушилка по киловату. Я хотел, чтобы семья не задумывалась о потреблении и жила как на городоском электичестве. Как я не крутил, получалось, что утром мы можем поставить новую стиралку, ночную закинуть в сушилку, делать завтрак и кипятить воду для кофе. Это не очень частый сценарий, но вполне возможный. 🙂 Будет не очень хорошо, если дом отключится в этот момент аварийно. Я опять подстраховался и взял модель SUNNY ISLAND 8.0H на 8 кВт в пике и 6 в рабочем режиме. Пока дом ни разу не выключился аварийно из-за пикового потребления.

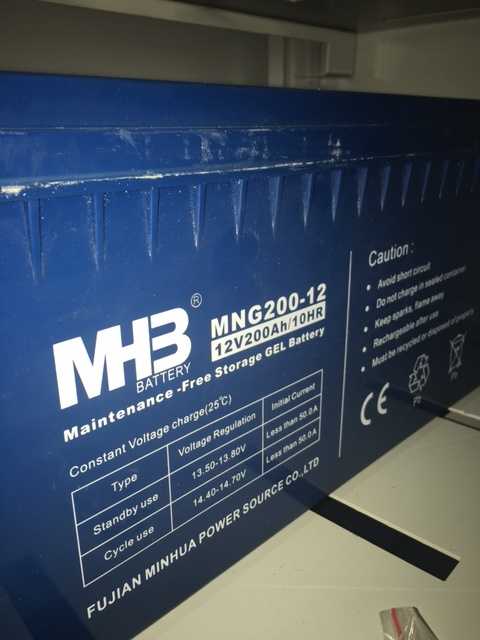

Аккумуляторы. С ними была еще так головоломка. Опять несколько обзоров, графики живучести и списки производителей. Помогли мои консультанты. Я выбрал гелевые аккумуляторы фирмы MHB модель MNG200-12.

Мое потребление 8-10 кВт*час в день. Я решил взять аккумуляторы из расчета на два дня без выработки солнца. Признаться, я тогда упустил один очень важный показатель. Долговечность аккумулятора напрямую зависит от глубины разрядки. Т.е. если разряжать его не более чем на 30%, то проживут они 1800 циклов, это примерно на 5 лет. Но если разряжать на 100%, то проживут они всего 350 циклов, считай год. Год это совсем немного.

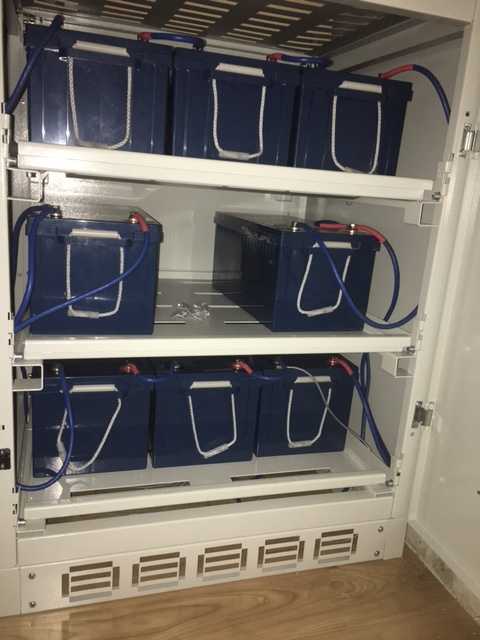

Подключил восемь аккумуляторов и они накапливают примерно 20 кВт*час. Уже после запуска всего проекта у меня перегорал предохранитель перед домом и мы узнали об этом только через два дня. Так что расчет на автономное питание на два дня оправдался. А вот накопление при 30% зарядке обеспечивает всего 5-6Квт/час, что явно окажется потом недостаточным для эффективной работы в полностью автономном режиме.

Нужно отметить, что вообще проблема накопления солнечной энергии является сегодня самой сложной и дорогой в решении. Многие услышали про проект Элона Маска с аккумуляторами. Если его аккумуляторы реально будут жить 10 лет при 100% перезарядке, это будет прекрасно. Мне бы хватило трех таких. Но я пока не нашел никакой информации про число циклов.

В августе схема подключения была готова и оборудование выбрано. К сборке станции АЕС-Центр приступили в октябре. Приехали ребята с альпинистским оборудованием, забрались на крышу и начали монтаж. Собирали и монтировали почти месяц.

Внутри дома я выделил место на чердаке. Там установили Контроллер, Инвертор, шкаф для аккумуляторов (противопожарный). Я запросил поставить автоматическую систему пожаротушения и систему принудительной вентиляции с датчиком.

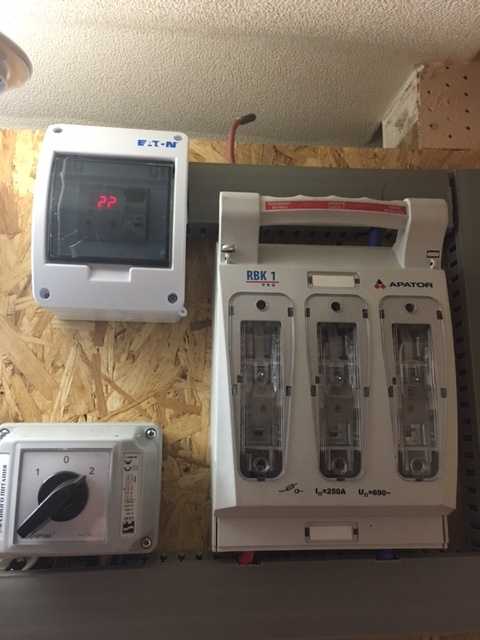

Так же у меня есть рубильник, которым я могу одним махом переключить весь дом на городскую линию и полностью обесточить солнечную электростанцию. Подстраховался 🙂

Когда все было смонтировано, в один день мы переключили рубильник, и дом отключился от городской электросети и подключился к солнечной электрической станции!

Первый опыт

Итак. Большую часть года я обеспечиваю себя солнечной энергией с большим запасом.

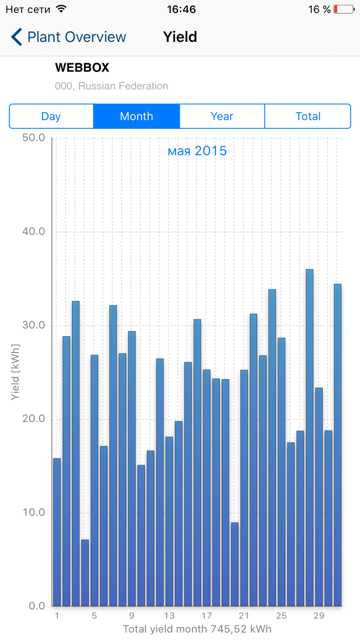

Вот май 2015 года. За месяц я выработал 745 кВт*час, потребил 300 кВт*час. Больше 0.5 Мегавата в плюс.

Вы видите, что в солнечный день станция выдает примерно 30-35 кВт*час, а потребляю я не больше 10 кВт*час. Т.е. летом я вырабатываю 300% необходимой мне энергии.
Вот так выглядит график солнечного дня 6 июня 2015 года. Станция начинает давать энергию уже 7 утра. Пиковая выработка 4+ кВт*час и до 19 часов вечера работает генерация.

Я пишу эту статью 29 ноября. Сегодня был пасмурный день, низкие облака. Выработка составила всего 4 кВт*час примерно 50% от необходимой мне энергии.

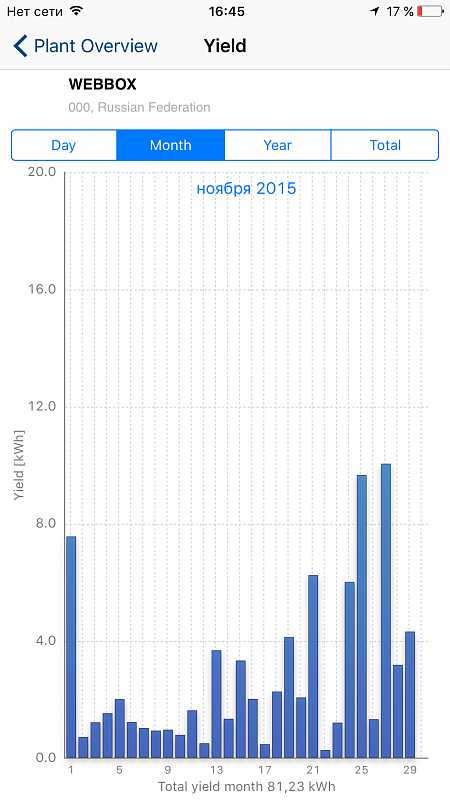

А вот весь ноябрь этого года. Я смог себя обеспечить себя солнечной энергией всего на 40%

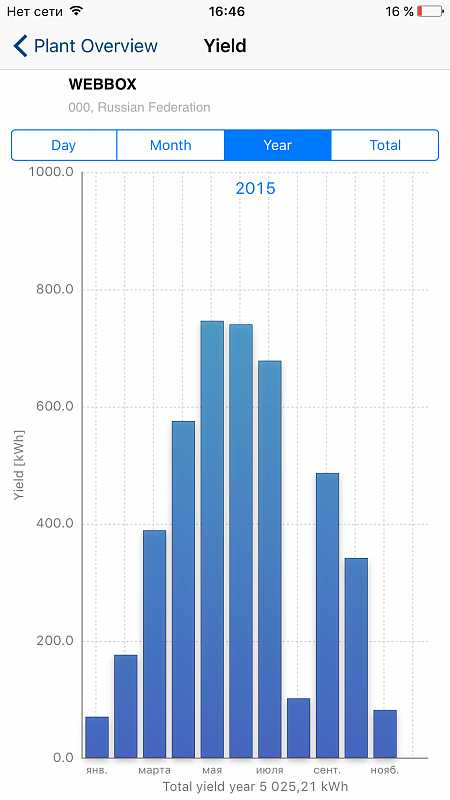

Весь год выглядит вот так. В августе ошибка в данных. У меня барахлил интернет пока мы были в отпуске и данные не засчитались. Но выработка была лучше июля.

Как вы видите, я обеспечиваю себя на 100% во все месяцы кроме 4 месяцев с ноября февраль. В эти месяцы обеспечение составляет 30-70%.

Подключение к городской электросети

В течении дня основная выработка солнечной энергии приходится на середину дня. А основное потребление на утро и вечер. В течение года максимум генерации приходится на лето, а зимой генерация минимальная.

Накапливать солнечную энергию сложно и дорого. Даже в течение дня излишек энергии некуда накапливать. Не говорю уже о том, чтобы накопить на зиму.

Первоначально мы запрограммировали Контроллер таким образом, чтобы он для дома брал энергию или от солнца или от аккумуляторов при разрядке не больше 40%. В зимний период такой режим работы оказался крайне неэффективным. Да и в летний период такой режим использования аккумуляторов оказался не самым оптимальным. Я терял электроэнергию днем, гонял батареи лишними циклами.

И в этот момент я как-то физически осознал, на сколько это большая проблема с накоплением энергии. Но пока эта проблема не решена, я решил, что нужно попробовать подключиться к городской сети и научиться крутить счетчик в обе стороны.

Подключение к городской сети позволяет использовать город как неограниченный аккумулятор. Любой излишек скидывать в него в любое время и при необходимости забирать обратно.

Я написал в FB просьбу познакомить меня с кем-то из Электросвязи. И о чудо, мне дали контакты одного из директоров Янтарьэнерго Михайлова Леонида Александровича. И я пошел к нему с просьбой подключить мою солнечную Электростанцию к городской электросети и разрешить крутить счетчик в обратном направлении, когда я отдаю энергию городу.

Михайлов Леонид Александрович, директор филиала “Янтарьэнерго”- прекрасный человек и профессионал. Внимательно выслушал меня, удивился всему проекту, понял с чем я пришел. И он захотел мне помогать! Причем сразу объяснил, что будет сложно, структура большая, задача новая, но стоит попробовать. Я написал заявление на подключение и стал ждать. Леонид Александрович неоднократно звонил мне, объяснял где сейчас находится вопрос. Вообще, такого внимательного отношения не встретишь со стороны коммерческих структур, а для большой госкорпорации это вообще удивительно. Когда дело дошло до Энергосбыта, я познакомился еще с одним прекрасным человеком, Алексеем Капыловым. Он тоже приложил все усилия, чтобы подключить меня к городской сети.

Всего пять месяцев ушло на выработку тех. условий по подключению. И вот в августе на пороге моего дома появилась целая бригада Янтарьэнерго. Они сняли старый счетчик и подключили новый, сертифицированный крутиться в обе стороны.

Как выяснилось, переток в городскую сеть выполняется очень просто. В городской сети напряжение 220 В. Мой Контроллер излишки энергии отдает в сеть с напряжением больше 220В (237 В кажется) и электрончики перетекают из моей сети в городскую, как вода в сообщающихся сосудах. Оказалось, что не нужно менять оборудование на подстанциях или вообще в городской сети. (город может принимать энергию!) Просто поставили новый счетчик и размыкатель (защита на случай авариных отключений).

Представьте себе сцену. Восемь мужиков громко радуются и шумят перед домом, когда после подключения к городу счетчик закрутился в обратную сторону 🙂

Мне сказали, что у меня первый дом в России, который официально скидывает электроэнергию в городские сети. Странно, конечно, если это так. Но и радостно, если это так. Надеюсь, что мои тех. условия пригодятся и позволят других подключать значительно проще.

Пока нет еще утвержденных тарифов на покупку энергии у таких как я. А так как это все монополии, то утверждать тарифы сложно. Но я и не жду, что мне кто-то заплатит. Самое главное для меня случилось. Счетчик крутится в обе стороны и город стал моим вторым аккумулятором.

Еще раз хочу сказать спасибо Михайлову Леониду Александровичу. Прямо вот очень круто, что вы есть. 🙂

Из текущих проблем с подключеним к городской сети пока остался только курьезный момент 🙂 Я не могу занести в учетную системы энергосбыта актуальные значение счетчика. В акте на подключение в конце августа у меня было указано число 14011. Через пару месяцев уже было 13350, что говорит о том, что я генерировал энергии больше, чем потреблял. Но учетный софт не понимает уменьшение 🙂 и мне приходится вводить пока первоначальное значение счетчика, чтобы получать нулевые счета за электричество. Ну и счета еще не приходят с нулем, какая-то автоматика выставляет про запас. Тут есть еще над чем работать.

Оптимальная конфигурация

Возможность подключения к городской сети принципиально меняет стратегию проектирования солнечной электростанции.

После подключения к городской сети мы перепрограммировали Контроллер. Теперь я не использую аккумуляторы для накопления солнечной энергии. Избыток солнца сразу скидывается в городскую сеть. Когда солнца не хватает, энергия берется из городской сети. Аккумуляторы используются только на случай аварийных отключений электроэнергии. В таком режим ожидания они спокойно проработают 20 лет и не потребуют замены.

Оптимальная конфигурация при наличии технических условий подключения к городской сети будет включать в себя всего два компонента: солнечные панели и инвертор. Всего этого по идее достаточно, чтобы сделать солнечную электростанцию и жить на солнечной энергии. Инвертор сам умеет устраивать переток в городскую сеть. Стоимость всего проекта получится на 50-60% дешевле. Соответственно окупаемость проекта значительно ускорится. У такого подключения будет только один недостаток, он не будет обеспечивать дом бесперебойным и резервным энергоснабжением. Но в городской сети это не так важно, возможно.

Экономическая рентабельность

Меня неоднократно спрашивали, окупится ли когда-то мой проект или нет. Я думаю, что именно мой проект полностью не окупится никогда 🙂 Он сделан не для экономии. Ну и я местами сильно перезаложился от нехватки опыта. Хотя, по старому курсу покупки и в условиях подключения к городу, у него есть шанс окупиться за 10 лет.

Солнечные батареи рассчитаны на десятилетия. Потеря эффективности с возрастом незначительная. Надо только не забывать их протирать 🙂 я делаю это раз в год. На все оборудование гарантия так же лет десять. Аккумуляторы я научился экономно использовать благодаря подключению к городу.

Я уверен, что можно сделать экономически рентабельное подключение, особенно если скидывать энергию в город. Панели и инвертор, вот и все что нужно. 5-7 лет будет вполне достижимый цикл окупаемости.

Возможно в будущем появятся более эффективные солнечные пластины или более надежные аккумуляторы. Я так же уверен, что появятся готовые наборы для перевода дома на солнечную энергетику и можно будет осуществить такой проект и значительно дешевле и значительно быстрее.

В завершение

В момент публикации этой статьи на улице солнечно и дом работает в плюс на 1.8 кВт. Минус, в данном случае означает плюс 🙂

Спасибо моей любимой жене за терпение 🙂 я испытывал его неоднократно. Особенно круто было зимой после подключения, я был в командировке, перегорел предохранитель на улице и дом, проработав два дня на аккумуляторах, выключился в 2 часа ночи при -20 градусах мороза.

Мне нравится, что мой дом работает на солнце и я больше отдаю энергии, чем потребляю. Возможно, это вообще главный принцип, которым нужно руководствоваться по жизни.

Если вам понравилась статья, создайте свой Битрикс24 🙂 не зря же она опубликована на этом замечательном сайте.

Примечание: Комментарии к статье вы можете просмотреть по ссылке на оригинал, указанной в начале публикации. Ну и здесь можете комментировать тоже.

altenergiya.ru

Солнечное отопление частного дома: варианты и схемы устройства

Экология потребления.Усадьба:Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная.

Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная. Современные технологии позволяют осуществлять солнечное отопление частного дома не только в южных районах, но и в условиях средней полосы.

Что могут предложить современные технологии

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

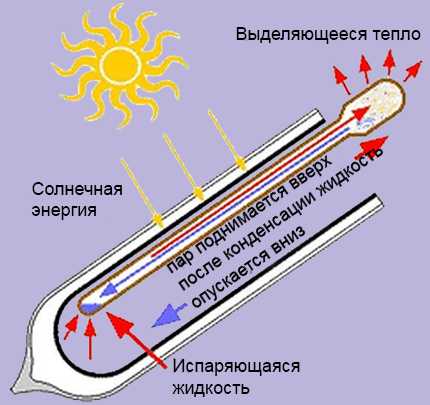

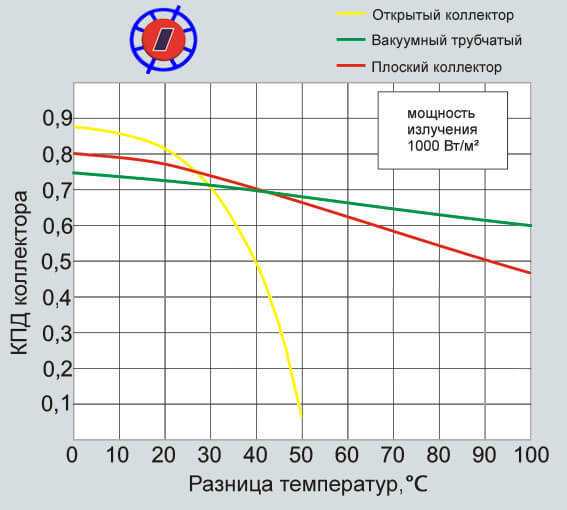

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД. Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe).

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

низкие теплопотери;
способность работать при температуре до -30⁰С;
эффективная производительность в течение всего светового дня;
хорошая работоспособность в областях с умеренным и холодным климатом;
низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

не способна к самоочистке от снега, льда, инея;
высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Плоские закрытые солнечные коллекторы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

простота конструкции;
хорошая производительность в регионах с теплым климатом;
возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
способность самоочищаться от снега и инея;
низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

высокие теплопотери;
большой вес;
высокая парусность при расположении панелей под углом к горизонту;
ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
общая и апертурная площадь;
КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

Летний вариант для горячего водоснабжения
Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

обеспечение горячего водоснабжения не более 70%;
обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

econet.ru

Можно ли перевести дом на солнечную энергию в России и использовать городскую сеть как аккумулятор?

Сегодня исполняется год как я сделал солнечную электростанцию, научился обеспечивать себя электричеством и даже научился отдавать излишки в городскую электросеть, и официально крутить счетчик в обратную сторону. Поговаривают, что я первый в стране частный дом, который делится излишками энергии с соседями.

Решил я сделать у себя в доме солнечную электростанцию и научиться полностью обеспечивать себя электричеством. Плана сэкономить или заработать, как делают это немцы, я себе не ставил. Мне просто понравилась идея жить на солнечной энергии. Ну и проект показался мне интересным.

Мне просто понравилась идея жить на солнечной энергии.

Начал собирать информацию. В тот момент, мне кажется, моя супруга еще не до конца поверила, что я это все серьезно затеваю. Да и я еще не знал, что из этого может получиться толк.

Первый поиск информации много ответов не дал. Живых проектов в России очень мало. Кто-то что-то делает, но только как дополнительные источники питания и на нескольких панелях. В основном, солнечные электростанции создают компании или госструктуры, частных проектов очень мало в стране. Много проектов нашел в Украине. Но это сильно южнее и солнечнее.

Для реализации проекта в Калининграде я выбрал компанию АЭС-Центр. Их сайт оказался на Битриксе. Я давно уже заметил, что это хороший индикатор адекватности руководства. Кстати, совершенно не ошибся. Ребята оказались профессиональными и честными. А еще, когда курс евро полез в гору в конце прошлого года, они сами предложили фиксировать низкий курс для завершения проекта. Спасибо Фетисову Виктору, директору компании АЭС-Центр, за терпение со мной.

Обычная схема подключения солнечной электростанции выглядит так: пластина + инвертор = электричество.

Так как я хотел перевести дом полностью на солнечную энергию, к схеме добавились аккумуляторы и контроллер.

Тогда мне сказали: «Это нереально подключиться к городу, так что будем выкидывать излишки, не парься».

В общем, все запчасти подключаем к Контроллеру и пусть уже он думает, где брать электричество.

Дом в среднем потребляет 8-10 кВт⋅час в день. Вычислено делением счета за несколько месяцев на 30. Не очень точный метод, но достаточно, чтобы прикинуть, что солнечная батарея должна бы выдать столько энергии за светлое время суток.

Фетисов предложил мне ограничиться 10 пластинами из расчета, что мы будем выдавать 2.5 кВт⋅час в солнечный день и заряжаться 4-5 часов. Но тут я засомневался. Очевидно, что выработка солнечной энергии напрямую зависит от погоды, от угла наклона пластин к солнцу и от КПД самих батарей. Поворачивать пластины я не смогу, а просто прикреплю их к крыше на южном склоне. Солнце в течение года тоже гуляет по высоте и наклону, погода частенько пасмурная… В общем, я ничего не придумал лучше, как увеличил число пластин до 20 с запасом в два раза от расчетного. И это было правильное решение, как показал потом опыт.

Итак, я выбрал 20 пластин. Разместить получилось 8 на южный склон, 2 на юго-восток и 10 на восточный склон. Можно было на западный, но я выбрал восток – решил, что утром больше солнца и если аккумуляторы разряжены за ночь, то зарядка начнется быстрее.

Я честно пытался найти российские пластины. Я же видел, что на космических станциях стоят наши. Делает НПО Квант Москва. Но сайт их на тот момент был ужасным, информацию я получить не смог, найти поставщиков тоже не смог. Так же я отверг все польские и немецкие варианты. По факту они оказались из китайского кремния или недостаточно эффективными. А кроме кремния в пластинах ничего умного нет.

После изучения кучи обзоров я выбрал Yingli YL270C-30b монокристалы Grade A с КПД 17.2%. Увеличение числа пластин привело к увеличению инвертора; странно, да. С инвертором я долго не выбирал. По совету Кристофа и Фетисова я выбрал лидера немецкого рынка компанию SMA и устройство Sunny Boy 5000TL.

Следующий шаг – Контроллер. Штука большая и сложная. По сути все программирование логики работы дома на солнце находится в ней. С фирмой я уже определился, это компания SMA. Первый вариант, который мне предложили, был модель SUNNY ISLAND 6.0H. 6.0 – это пиковая нагрузка кВт, которую устройство может держать минут 30, кажется. А нормальная нагрузка для нее порядка 4 кВт. Как понять, достаточно этого для дома или нет?

Я хотел, чтобы семья не задумывалась о потреблении и жила как на городском электричестве.

Я принялся считать пиковое потребление в доме. Весь дом я давно перевел на диодные ламы. Т.е. освещение берет очень мало, Если вообще все все включить в доме, то максимум 500 Вт будет. Далее большие потребители: электрический чайник 2 кВт, электроплита 2 кВт, стиралка, сушилка по киловату. Я хотел, чтобы семья не задумывалась о потреблении и жила как на городском электричестве. Как я не крутил, получалось, что утром мы можем поставить новую стиралку, ночную закинуть в сушилку, делать завтрак и кипятить воду для кофе. Это не очень частый сценарий, но вполне возможный. Будет не очень хорошо, если дом отключится в этот момент аварийно. Я опять подстраховался и взял модель SUNNY ISLAND 8.0H на 8 кВт в пике и 6 в рабочем режиме. Пока дом ни разу не выключился аварийно из-за пикового потребления.

Мое потребление 8-10 кВт⋅час в день. Я решил взять аккумуляторы из расчета на два дня без выработки солнца. Признаться, я тогда упустил один очень важный показатель. Долговечность аккумулятора напрямую зависит от глубины разрядки. Т.е. если разряжать его не более чем на 30%, то проживут они 1800 циклов, это примерно на 5 лет. Но если разряжать на 100%, то проживут они всего 350 циклов, считай год. Год это совсем немного.

Подключил восемь аккумуляторов и они накапливают примерно 20 кВт⋅час. Уже после запуска всего проекта у меня перегорал предохранитель перед домом и мы узнали об этом только через два дня. Так что расчет на автономное питание на два дня оправдался. А вот накопление при 30% зарядке обеспечивает всего 5-6кВт⋅час, что явно окажется потом недостаточным для эффективной работы в полностью автономном режиме.

Проблема накопления солнечной энергии – самая сложная и дорогая в решении.

В августе схема подключения была готова и оборудование выбрано. К сборке станции АЭС-Центр приступили в октябре. Приехали ребята с альпинистским оборудованием, забрались на крышу и начали монтаж. Собирали и монтировали почти месяц.

Так же у меня есть рубильник, которым я могу одним махом переключить весь дом на городскую линию и полностью обесточить солнечную электростанцию. Подстраховался.

Итак. Большую часть года я обеспечиваю себя солнечной энергией с большим запасом. Вот май 2015 года. За месяц я выработал 745 кВт⋅час, потребил 300 кВт⋅час. Больше 0.5 Мегавата в плюс.

Вы видите, что в солнечный день станция выдает примерно 30-35 кВт⋅час, а потребляю я не больше 10 кВт⋅час. Т.е. летом я вырабатываю 300% необходимой мне энергии. Вот так выглядит график солнечного дня 6 июня 2015 года. Станция начинает давать энергию уже 7 утра. Пиковая выработка 4+ кВт⋅час и до 19 часов вечера работает генерация.

Я пишу эту статью 29 ноября. Сегодня был пасмурный день, низкие облака. Выработка составила всего 4 кВт⋅час примерно 50% от необходимой мне энергии.

А вот весь ноябрь этого года. Я смог себя обеспечить себя солнечной энергией всего на 40%:

Я решил, что нужно попробовать подключиться к городской сети и научиться крутить счетчик в обе стороны.

И в этот момент я как-то физически осознал, насколько это большая проблема с накоплением энергии. Но пока эта проблема не решена, я решил, что нужно попробовать подключиться к городской сети и научиться крутить счетчик в обе стороны.

Подключение к городской сети позволяет использовать город как неограниченный аккумулятор. Любой излишек скидывать в него в любое время и при необходимости забирать обратно.

Михайлов Леонид Александрович, директор филиала «Янтарьэнерго»- прекрасный человек и профессионал. Внимательно выслушал меня, удивился всему проекту, понял с чем я пришел. И он захотел мне помогать! Причем сразу объяснил, что будет сложно, структура большая, задача новая, но стоит попробовать. Я написал заявление на подключение и стал ждать. Леонид Александрович неоднократно звонил мне, объяснял где сейчас находится вопрос. Вообще, такого внимательного отношения не встретишь со стороны коммерческих структур, а для большой госкорпорации это вообще удивительно. Когда дело дошло до Энергосбыта, я познакомился еще с одним прекрасным человеком, Алексеем Капыловым. Он тоже приложил все усилия, чтобы подключить меня к городской сети.

Мне сказали, что у меня первый дом в России, который официально скидывает электроэнергию в городские сети.

Представьте себе сцену. Восемь мужиков громко радуются и шумят перед домом, когда после подключения к городу счетчик закрутился в обратную сторону.

Счетчик крутится в обе стороны и город стал моим вторым аккумулятором.

Еще раз хочу сказать спасибо Михайлову Леониду Александровичу. Прямо вот очень круто, что вы есть.

Из текущих проблем с подключением к городской сети пока остался только курьезный момент. Я не могу занести в учетную систему энергосбыта актуальные значение счетчика. В акте на подключение в конце августа у меня было указано число 14011. Через пару месяцев уже было 13350, что говорит о том, что я генерировал энергии больше, чем потреблял. Но учетный софт не понимает уменьшение и мне приходится вводить пока первоначальное значение счетчика, чтобы получать нулевые счета за электричество. Ну и счета еще не приходят с нулем, какая-то автоматика выставляет про запас. Тут есть еще над чем работать.

Меня неоднократно спрашивали, окупится ли когда-то мой проект или нет. Я думаю, что именно мой проект полностью не окупится никогда. Он сделан не для экономии. Ну и я местами сильно перезаложился от нехватки опыта. Хотя, по старому курсу покупки и в условиях подключения к городу, у него есть шанс окупиться за 10 лет.

Я уверен, что появятся готовые наборы для перевода дома на солнечную энергетику и можно будет осуществить такой проект и значительно дешевле и значительно быстрее.

Солнечные батареи рассчитаны на десятилетия. Потеря эффективности с возрастом незначительная. Надо только не забывать их протирать – я делаю это раз в год. На все оборудование гарантия так же лет десять. Аккумуляторы я научился экономно использовать благодаря подключению к городу.

У меня теперь есть новая привычка. В командировках я открываю мобильное приложение, чтобы узнать был ли солнечным день в Калининграде или нет. И по выработке солнечной энергии и графику я уже представляю, было ли небо безоблачным, с редкими облаками или шел дождь. В момент публикации этой статьи на улице солнечно и дом работает в плюс на 1.8 кВт. Минус, в данном случае означает плюс.

Спасибо моей любимой жене за терпение – я испытывал его неоднократно. Особенно круто было зимой после подключения, я был в командировке, перегорел предохранитель на улице и дом, проработав два дня на аккумуляторах, выключился в 2 часа ночи при -20 градусах мороза.

Если вам понравилась статья, создайте свой Битрикс24 – не зря же она опубликована на этом замечательном сайте.

digitalsubstation.com

Перевести на солнечную энергию дом в Калининграде — опыт генерального директора «1С-Битрикс»

Сегодня исполняется год, как я сделал солнечную электростанцию, научился обеспечивать себя электричеством и даже отдавать излишки в городскую электросеть и официально крутить счетчик в обратную сторону. Говорят, у меня первый в стране частный дом, который делится излишками энергии с соседями.

Однажды в Facebook в комментариях под интересной статьей Александра Чачавы про его опыт работы с Tesla я упомянул про солнечную электростанцию. Оказалось, что это многим интересно, и меня попросили поделиться опытом — делюсь. Мне казалось, что писать будет особенно не о чем и статья получится короткой. Но получилось много букв, картинок и ссылок.

Идея жить на солнечной энергии

Я решил сделать в своем доме солнечную электростанцию и научиться полностью обеспечивать себя электричеством. Плана сэкономить или заработать, как это делают немцы, я себе не ставил. Мне просто понравилась идея жить на солнечной энергии, ну и проект показался интересным.

Мой дом находится в городе. Перебоев с электричеством не случается, ну или крайне редко, необходимости в резервном генераторе нет. Но ведь интересно попробовать: может ли дом жить полностью автономно на солнечной энергии в нашей полосе. Начал собирать информацию. Жена, кажется, еще не верила до конца, что я это все серьезно затеваю. Да и я не знал, что из этого может получиться толк.

Первые поиски не дали много сведений. Живых проектов в России очень мало. Кто-то что-то делает, но это только дополнительные источники питания и на нескольких панелях. Солнечные электростанции создают в основном компании или госструктуры — частных проектов в стране очень мало. Много проектов в Украине, но это гораздо южнее и солнечнее.

В поездках по Германии я видел много домов с солнечными панелями на крышах. Сестра моей жены, Юлия, замужем за немцем и живет в Берлине. Ее муж, Кристоф, — предприниматель, он занимается альтернативной энергетикой. У Кристофа я подробно разузнал, как это все устроено в Германии. Оказалось, что немцы чаще всего делают солнечные электростанции для выгоды: они просто зарабатывают на государстве, которое платит особый высокий тариф за выработку солнечного электричества. В банках даже были кредитные линии под такие проекты. Я сделал для себя главный вывод: на широте Калининграда можно обеспечивать себя солнечной энергией — и начал подбирать оборудование.

Выбор оборудования

Для реализации проекта в Калининграде я выбрал компанию « АЭС-Центр». Их сайт оказался на «Битриксе» — я давно уже заметил, что это хороший индикатор адекватности руководства. Кстати, совершенно не ошибся: ребята оказались профессиональными и честными, а, когда евро в конце прошлого года пошел в гору, они сами предложили зафиксировать низкий курс для завершения проекта. Спасибо Виктору Фетисову, директору компании «АЭС-Центр», за терпение в работе со мной.

Обычная схема подключения солнечной электростанции выглядит так: пластина + инвертор = электричество.

Но эта схема не обеспечивает полной автономии: в ночное время электричество потребляется из городской сети, а днем избыток электричества скидывается в городскую сеть. Нет аккумуляторов для бесперебойной работы только на солнечной энергии. Но я еще вернусь в своем рассказе к этой схеме как к одной из самых выгодных и простых в реализации.

Так как я хотел перевести дом полностью на солнечную энергию, к схеме добавились аккумуляторы и контроллер.

В процессе проектирования обсуждалось много разных схем включения электростанции в домашнюю сеть. Некоторых из них мне показались совсем неудобными для урбанизированного человека. Я выбирал вариант подключения, который был бы совершенно незаметен для семьи, чтобы они вообще не должны были задумываться, откуда в розетке электричество и есть ли сейчас солнце.

Солнечные батареи подключаются к инвертору, который из постоянного напряжения делает переменные 220В. Инвертор подключается к контроллеру, который выполняет ключевую распределительную роль: к нему подключается инвертор от солнечных батарей, аккумуляторные батареи и городской электрический кабель. И именно контроллер выдает в дом 220В для использования. В общем, подключаем все запчасти к контроллеру, и пусть уже он думает, где брать электричество.

Логика работы такая. Если есть достаточное солнце, контроллер использует солнце; если солнца нет или недостаточно, он добирает электричество из аккумуляторов; если они пусты — подключает городской источник электричества. Если солнца больше, чем нужно дому, контроллер направляет электричество на зарядку аккумуляторов. Если они заряжены, он направляет излишки электричества в город. В город? Этот вопрос я на тот момент отложил. Фетисов сказал мне: «Подключиться к городу нереально, так что будем выкидывать излишки, не парься».

Так получилась схема подключения. Дальше нужно было определиться с мощностью солнечной электростанции и числом солнечных батарей. Сколько брать пластин?

Дом в среднем потребляет 8–10 кВт⋅ч в день — эта цифра вычислена делением среднего счета за несколько месяцев на 30. Не очень точный метод, но его достаточно, чтобы прикинуть, что столько энергии солнечная батарея должна бы выдавать за светлое время суток.

Фетисов предложил мне ограничиться 10 пластинами из расчета, что мы будем выдавать 2,5 кВт⋅ч в солнечный день и заряжаться 4–5 часов. Но тут я засомневался. Очевидно, что выработка солнечной энергии напрямую зависит от погоды, от угла наклона пластин к солнцу и от КПД самих батарей. Поворачивать пластины я не смогу, просто прикреплю их к крыше на южном склоне. Солнце в течение года тоже гуляет по высоте и наклону, погода частенько пасмурная… В общем, я не придумал ничего лучше, как увеличить число пластин до 20 с запасом в два раза от расчетного. И это, как показал потом опыт, было правильное решение.

Итак, я выбрал 20 пластин. Разместить получилось 8 на южном склоне, 2 на юго-востоке и 10 на восточном склоне. Можно было на западном, но я выбрал восток — решил, что утром больше солнца и если аккумуляторы за ночь разрядились, то зарядка начнется быстрее.

Потом начал выбирать производителя солнечных батарей. Солнечные батареи бывают двух типов: монокристаллы и поликристаллы. Они также отличаются качеством производства. Лучший — Grade A. Монокристаллы лучше работают в пасмурную погоду. Лидер рынка — китайская компания Yingli, они производят больше всего пластин в мире.

Я честно пытался найти российские пластины: я же видел, что на космических станциях стоят наши, производства НПП «Квант». Но их сайт на тот момент был ужасным, информацию я получить не смог, найти поставщиков — тоже. Также я отверг все польские и немецкие варианты: они оказались из китайского кремния или недостаточно эффективными. А кроме кремния, в пластинах ничего умного нет.

После изучения кучи обзоров я выбрал Yingli YL270C-30b монокристаллы Grade A с КПД 17,2%. Увеличение числа пластин привело к увеличению инвертора. С ним я долго не выбирал — по совету Кристофа и Виктора выбрал лидера немецкого рынка, компанию SMA, и устройство Sunny Boy 5000TL.

Следующий шаг — контроллер, штука большая и сложная. По сути, все программирование логики работы дома на солнце находится в ней. С производителем я уже определился — это компания SMA. Первым вариантом, который мне предложили, была модель SUNNY ISLAND 6.0H. 6 кВт — это пиковая нагрузка, которую устройство может держать, кажется, минут 30. А нормальная нагрузка для нее — порядка 4 кВт. Как понять, достаточно этого для дома или нет?

Принялся считать пиковое потребление в доме. Я давно перевел весь дом на диодные лампы, то есть освещение потребляет очень мало: если везде включить свет — будет максимум 500 Вт. Далее большие потребители: электрический чайник 2 кВт, электроплита 2 кВт, стиральная машина и сушилка — по 1 кВт.

Я хотел, чтобы семья не задумывалась о потреблении и жила как на городском электичестве. Как ни крути, получалось, что утром мы можем поставить новую стирку, то, что достиралось за ночь, закинуть в сушилку, и одновременно готовить завтрак и кипятить воду для кофе. Это не очень частый сценарий, но вполне возможный. Будет не очень хорошо, если дом в этот момент аварийно отключится. Я опять подстраховался и взял модель SUNNY ISLAND 8.0H на 8 кВт в пике и 6 кВт в рабочем режиме. Пока еще дом ни разу не выключился аварийно из-за пикового потребления.

С аккумуляторами была та еще головоломка. Я опять изучил несколько обзоров, графики живучести и списки производителей. Помогли мои консультанты — выбрал гелевые аккумуляторы фирмы MHB модель MNG200-12.

Мое потребление — 8–10 кВт⋅ч в день. Я решил взять аккумуляторы из расчета на два дня без выработки солнца. Признаться, я тогда упустил один очень важный показатель. Долговечность аккумулятора напрямую зависит от глубины разрядки: если разряжать его не более чем на 30%, то проживут они 1800 циклов, это примерно пять лет. Но если разряжать на 100%, они проживут всего 350 циклов — считай, год, — а это совсем немного.

Подключил восемь аккумуляторов, и они накапливают примерно 20 кВт⋅ч. Уже после запуска всего проекта у меня перегорел предохранитель перед домом, и мы узнали об этом только через два дня. Так что расчет на автономное питание на два дня оправдался. А вот накопление при 30% зарядке обеспечивает всего 5–6 кВт⋅ч, что потом явно окажется недостаточным для эффективной работы в полностью автономном режиме.

Нужно отметить, что проблема накопления солнечной энергии вообще сейчас одна из самых сложных и дорогих в решении. Многие слышали про проект Элона Маска с аккумуляторами — если его аккумуляторы реально будут жить десять лет при 100% перезарядке, это будет прекрасно, мне бы хватило трех таких. Но я пока не нашел никакой информации про число циклов.

В августе схема подключения была готова и оборудование выбрано. К сборке станции «АЭС-Центр» приступил в октябре, работа шла почти месяц. Приехали ребята с альпинистским оборудованием, забрались на крышу и начали монтаж.

Внутри дома я выделил место на чердаке — там установили контроллер, инвертор и противопожарный шкаф для аккумуляторов. Я попросил поставить автоматическую систему пожаротушения и систему принудительной вентиляции с датчиком. Также у меня есть рубильник, с которым я могу махом переключить весь дом на городскую линию и полностью обесточить солнечную электростанцию. Подстраховался.

Когда все было смонтировано, в один день мы переключили рубильник, и дом отключился от городской электросети и подключился к солнечной электрической станции.

Первый опыт

Итак, большую часть года я обеспечиваю себя солнечной энергией с большим запасом. Вот май 2015 года. За месяц я выработал 745 кВт⋅ч, потребил 300 кВт⋅ч. Больше 0,5 мегаватта в плюс.

Как видите, в солнечный день станция выдает примерно 30–35 кВт⋅ч, а потребляю я не больше 10 кВт⋅ч. То есть летом я вырабатываю 300% необходимой мне энергии. Так выглядит график солнечного дня 6 июня 2015 года. Станция начинает давать энергию уже в семь утра. Пиковая выработка 4+ кВт⋅ч, и до 19 часов вечера работает генерация.

Я пишу эту статью 29 ноября. Сегодня был пасмурный день, низкие облака. Выработка составила всего 4 кВт⋅ч — примерно 50% от необходимой мне энергии.

А вот весь ноябрь этого года. Я смог обеспечить себя солнечной энергией всего на 40%.

Весь год выглядит вот так. В данных за август ошибка: у меня барахлил интернет, пока мы были в отпуске, и данные не засчитались. Но выработка была лучше июля.

Как видите, я обеспечиваю себя на 100% весь год, кроме четырех месяцев — с ноября по февраль. В это время обеспечение составляет 30–70%.

Подключение к городской электросети

Основная выработка солнечной энергии приходится на середину дня, а основное потребление — на утро и вечер. В течение года максимум генерации приходится на лето, зимой генерация минимальная.

Накапливать солнечную энергию сложно и дорого. Даже в течение дня излишек энергии некуда накапливать — не говорю уже о том, чтобы накопить на зиму.

Первоначально мы запрограммировали контроллер таким образом, чтобы он для дома брал энергию или от солнца или от аккумуляторов при разрядке не больше 40%. В зимний период такой режим работы оказался крайне неэффективным, да и летом он был не самым оптимальным. Я терял электроэнергию днем, гонял батареи лишними циклами.

И в этот момент я как-то физически осознал, насколько важна проблема с накоплением энергии. Но пока она не была решена, я решил, что нужно попробовать подключиться к городской сети и научиться крутить счетчик в обе стороны.

Подключение к городской сети позволяет использовать город как неограниченный аккумулятор. Любой излишек в любое время скидывать в него и при необходимости забирать обратно.

Я опубликовал в своем Facebook просьбу познакомить меня с кем-нибудь из электросвязи — и, о чудо, мне дали контакты директора филиала «Янтарьэнерго», Леонида Александровича Михайлова. Я пошел к нему с просьбой подключить мою солнечную электростанцию к городской электросети и разрешить крутить счетчик в обратном направлении, когда я отдаю энергию городу.

Леонид Александрович — прекрасный человек и профессионал. Внимательно выслушал меня, понял, с чем я пришел, удивился проекту — и захотел мне помочь! Причем сразу объяснил, что будет сложно, структура большая, задача новая, но стоит попробовать. Я написал заявление на подключение и стал ждать. Леонид Александрович неоднократно звонил мне, объяснял, на какой стадии сейчас находится вопрос. Такое внимательное отношение редко встретишь со стороны коммерческих структур, а для большой госкорпорации это вообще удивительно. Когда дело дошло до энергосбыта, я познакомился с еще одним прекрасным человеком, Алексеем Капыловым. Он тоже приложил все усилия, чтобы подключить меня к городской сети.

Всего пять месяцев ушло на выработку технических условий по подключению, и вот в августе на пороге моего дома появилась целая бригада «Янтарьэнерго». Они сняли старый счетчик и подключили крутиться в обе стороны новый, сертифицированный.

Как выяснилось, переток в городскую сеть выполняется очень просто. В городской сети напряжение 220В. Мой контроллер отдает излишки энергии в сеть с напряжением больше 220В (237В, кажется), и электрончики перетекают из моей сети в городскую, как вода в сообщающихся сосудах. Оказалось, что не нужно менять оборудование на подстанциях или вообще в городской сети (город может принимать энергию!). Просто поставили новый счетчик и размыкатель — защита на случай аварийных отключений.

Представьте себе сцену: восемь мужиков стояли перед домом и ждали — и принялись громко радоваться и шуметь, когда после подключения к городу счетчик закрутился в обратную сторону.

Мне сказали, что у меня первый дом в России, который официально скидывает электроэнергию в городские сети. Странно, конечно, если это так — но и радостно. Надеюсь, что мои технические условия пригодятся и позволят подключать других значительно проще.

Пока еще нет утвержденных тарифов на покупку энергии у таких, как я, к тому же все это монополии, поэтому утверждать тарифы сложно. Но я и не жду, что мне кто-то заплатит. Самое главное для меня случилось: счетчик крутится в обе стороны, и город стал моим вторым аккумулятором. Еще раз хочу сказать спасибо Михайлову Леониду Александровичу. Прямо вот очень круто, что вы есть.

Из текущих проблем с подключеним к городской сети пока остался только курьезный момент: я не могу занести в учетную систему энергосбыта актуальное значение счетчика. В акте на подключение в конце августа у меня было указано число 14011. Через пару месяцев уже было 13350, что говорит о том, что я генерировал энергии больше, чем потреблял. Но учетный софт не понимает уменьшения, и мне приходится пока вводить первоначальное значение счетчика, чтобы получать нулевые счета за электричество. Ну и счета еще не приходят с нулем, какая-то автоматика выставляет про запас. Тут есть, над чем работать.

Оптимальная конфигурация

После подключения к городской сети мы перепрограммировали контроллер. Теперь я не использую аккумуляторы для накопления солнечной энергии — избыток солнца сразу скидывается в городскую сеть. Когда солнца не хватает, энергия берется из городской сети. Аккумуляторы используются только на случай аварийных отключений электроэнергии. В таком режиме ожидания они спокойно проработают 20 лет и не потребуют замены.

Оптимальная конфигурация при наличии технических условий подключения к городской сети будет включать в себя всего два компонента: солнечные панели и инвертор. Этого, по идее, достаточно, чтобы сделать солнечную электростанцию и жить на солнечной энергии. Инвертор сам умеет устраивать переток в городскую сеть. Весь проект получится на 50–60% дешевле, соответственно, окупаемость проекта значительно ускорится. У такого подключения будет только один недостаток — он не будет обеспечивать дом бесперебойным и резервным энергоснабжением. Но в городской сети это, возможно, не так важно.

Экономическая рентабельность

Меня неоднократно спрашивали, окупится когда-нибудь мой проект или нет. Думаю, именно мой проект полностью не окупится никогда: он был сделан не для экономии, к тому же я местами сильно перестраховался от нехватки опыта. Хотя по старому курсу покупки и в условиях подключения к городу у него есть шанс окупиться за десять лет.

Солнечные батареи рассчитаны на десятилетия. Потеря эффективности с возрастом незначительная, надо только не забывать их протирать — я делаю это раз в год. Гарантия на все оборудование — тоже лет десять. Аккумуляторы я научился использовать экономно благодаря подключению к городу.

Уверен, что можно организовать экономически рентабельное подключение, особенно если скидывать энергию в город. Панели и инвертор — вот и все, что нужно. Пять-семь лет — вполне достижимый цикл окупаемости.

Возможно, в будущем появятся более эффективные солнечные пластины или более надежные аккумуляторы. Я также уверен, что появятся готовые наборы для перевода дома на солнечную энергетику и можно будет осуществить такой проект значительно дешевле и быстрее.

В завершение

У меня теперь есть новая привычка: в командировках я открываю мобильное приложение, чтобы узнать, был ли день в Калининграде солнечным. По выработке солнечной энергии и графику я уже представляю, было ли небо безоблачным, с редкими облаками или шел дождь. В момент публикации этой статьи на улице солнечно и дом работает в плюс на 1,8 кВт. Минус в данном случае означает плюс.

Спасибо моей любимой жене за терпение — я испытывал его неоднократно. Особенно круто было зимой после подключения: я был в командировке, перегорел предохранитель на улице, и дом, проработав два дня на аккумуляторах, выключился в два часа ночи при −20 градусах мороза.

Если вам понравилась статья, создайте свой « Битрикс24».

vc.ru

РубрикаДом

Солнечная энергетика дома – Солнечная энергия для дома — Автономный дом

Альтернативные источники энергии для дома: солнечные батареи и ветрогенераторы

как подключить своими руками, схема, комплект, отзыв и опыт эксплуатации автономной станции на солнечных батареях

Кому подойдет домашняя солнечная электростанция

Как устроена солнечная батарея

Как подключить, если на участке нет электричества

Как подключить, если на участке есть электричество

Реальная выработка солнечной электростанции для дома

Пример из практики

Угол наклона солнечной батареи

Как рассчитать мощность электростанции на солнечных батареях

Заключение

Солнечная электростанция для дома. Расчет солнечной электростанции для дома.

Домашняя солнечная электростанция, отдающая энергию в сеть

Первый дом в России, отдающий электроэнергию в сеть

Идея жить на солнечной энергии

Выбор оборудования

Первый опыт

Подключение к городской электросети

Оптимальная конфигурация

Экономическая рентабельность

В завершение

Солнечное отопление частного дома: варианты и схемы устройства

Что могут предложить современные технологии

Плюсы и минусы от использования энергии солнца

Открытые солнечные коллекторы

Трубчатые солнечные коллекторы

Плюсы и недостатки трубчатых коллекторов

Плоские закрытые солнечные коллекторы

Сравнение характеристик солнечных коллекторов

Способы подключения к системе отопления

Схема подключении теплового коллектора

Схема подключения солнечной батареи

Как посчитать необходимую мощность коллектора

Можно ли перевести дом на солнечную энергию в России и использовать городскую сеть как аккумулятор?

Перевести на солнечную энергию дом в Калининграде — опыт генерального директора «1С-Битрикс»

Идея жить на солнечной энергии

Выбор оборудования

Первый опыт

Подключение к городской электросети

Оптимальная конфигурация

Экономическая рентабельность

В завершение

Добавить комментарий Отменить ответ
